BERMUDSKÝ TROJÚHELNÍK BETONÁŘŮ

Transkript

1 BERMUDSKÝ TROJÚHELNÍK BETONÁŘŮ doc. Ing. Vlastimil Bílek, Ph.D. v zastoupení: Ing. Markéta Bambuchová

2 BERMUDSKÝ TROJÚHELNÍK BETONÁŘŮ Existuje Má charakter přírodního zákona Nepodléhá rozhodnutí šéfů

3 pevnost teplo smrštění

4 PEVNOST A VODNÍ SOUČINITEL

5 pevnost v tlaku [MPa] JAKÝ BETON DĚLÁME? 100 Vysokohodnotný beton Běžný beton CEM I 42,5 R Haňba plit! 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2 w/c

6 w/c A PEVNOSTI w/c = 0,65 w/c = 0,25

7 PROČ PEČLIVĚ SKLÁDAT FRAKCE KAMENIVA Zkouška nasákavosti Vlhkost písku bývá v rozmezí 3 8 %, takže při dávce písku 1000 kg/m 3 s ním do směsi přichází l vody. VLHKOST KAMENIVA MUSÍ BÝT BRÁNA V ÚVAHU A TO CO NEJPŘESNĚJI!

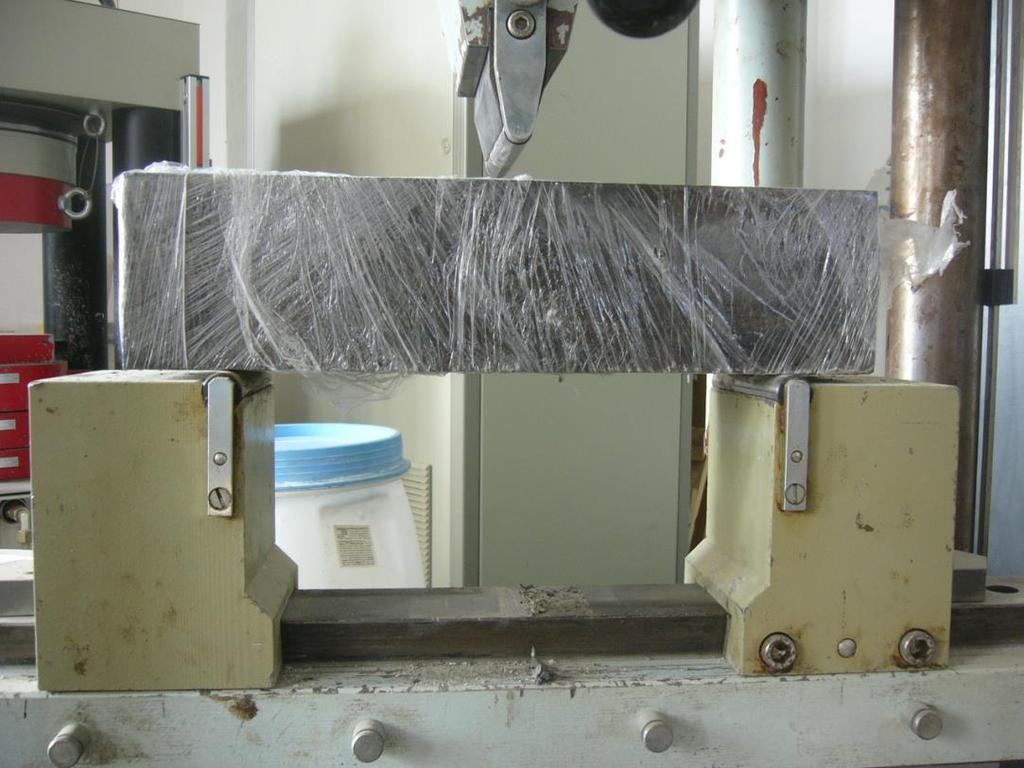

8 MECHANICKÉ VLASTNOSTI ZTVRDLÉHO BETONU Pevnost v tlaku Pevnost v tahu ohybem Pevnost v příčném tahu Modul pružnosti Objemová hmotnost

9 pevnost teplo smrštění

10 VÝZNAM TEPLOTY Teplota hraje důležitou roli ve vývoji pevnosti betonu, především v počátečních stádiích Vliv teploty na vývoj pevnosti Vliv teploty na organizaci stavebních prací Tepelné ošetřování u prefabrikovaného betonu Maximální teplota a poškození betonu vlivem opožděné tvorby ettringitu Teplotní rozdíly způsobené vývinem tepla při hydrataci cementu

11 VÝVOJ TEPLOTY BĚHEM TUHNUTÍ A TVRDNUTÍ BETONU

12 VLIV TEPLOTY A OKOLÍ NA VÝVOJ PEVNOSTI BETONU C-S-H GEL VZNIKLÝ PŘI NIŽŠÍ TEPLOTĚ MÁ SILNĚJŠÍ A PEVNĚJŠÍ VLÁKNA, TAKŽE BETON MÁ VYŠŠÍ DLOUHODOBÉ PEVNOSTI

13 TEPELNÉ OŠETŘOVÁNÍ U PREFABRIKOVANÉHO BETONU

14 MAXIMÁLNÍ TEPLOTA A POŠKOZENÍ BETONU VLIVEM OPOŽDĚNÉ TVORBY ETTRINGITU Nad 70 C ettringit nevzniká. Dodatečně může vzniknout v zchladlém betonu a může narušit strukturu betonu.

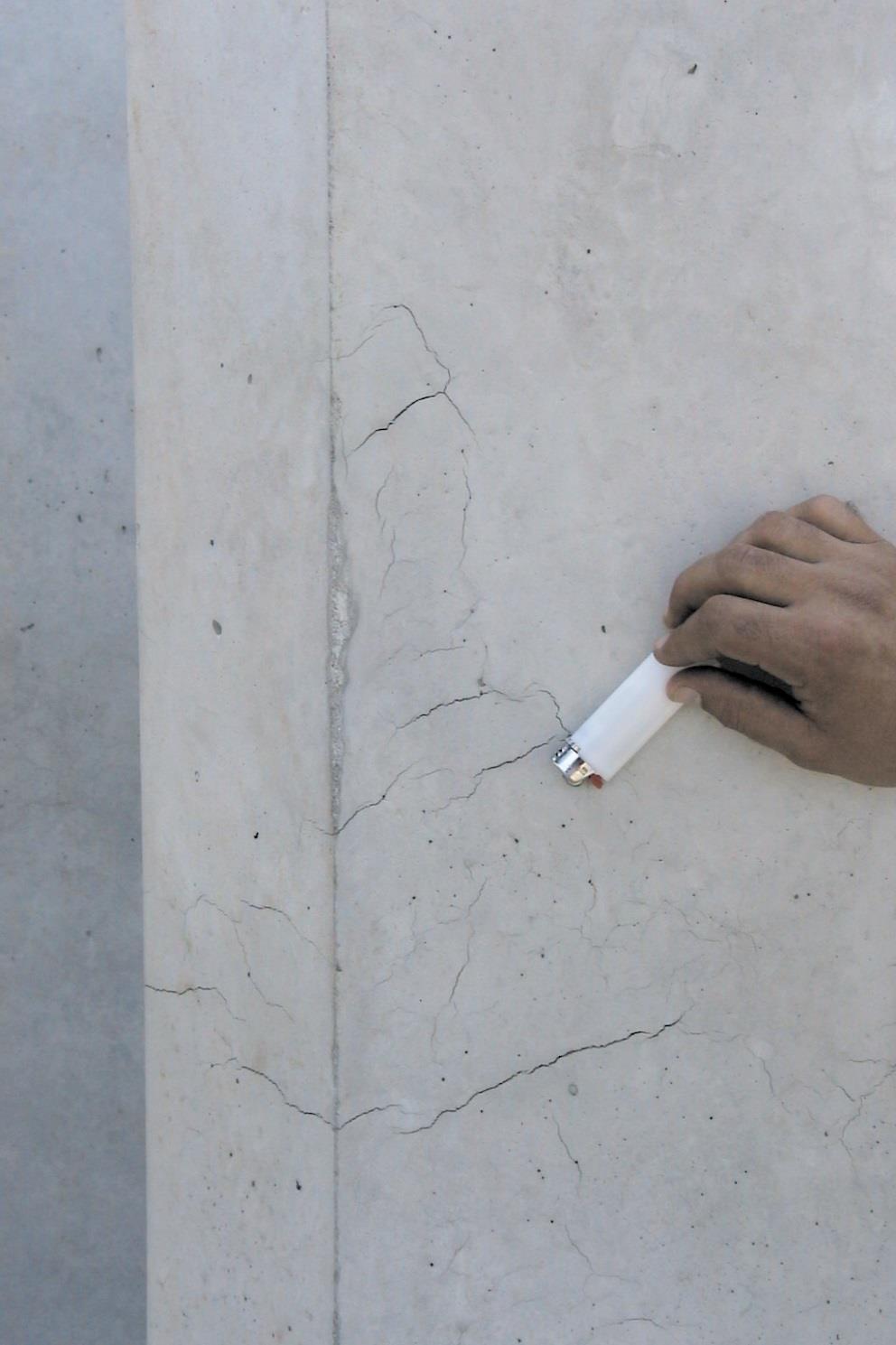

15 POŠKOZENÍ BETONU VLIVEM OPOŽDĚNÉ TVORBY ETTRINGITU

16 TEPLOTA A VZNIK TRHLIN

17 TRHLINY VZNIKLÉ VLIVEM HYDRATAČNÍHO TEPLA Maximální teplotu snížíme prostřednictvím minerálních příměsí.

18 pevnost teplo smrštění

19 LE CHATELIER Tvrdnoucí cementová pasta během tvrdnutí prodělává objemové změny a ty jsou závislé na způsobu ošetřování

20 SMRŠTĚNÍ BETONU Plastické Autogenní Teplotní Vysycháním

21 PLASTICKÉ SMRŠTĚNÍ odpařování vody z čerstvého betonu vítr/průvan bývá horší než vyšší teplota při nízké teplotě zůstává beton dlouho plastický, nevykazuje pevnost a dochází k dlouhodobému odpařování vody trhlinky výztuž toto smrštění může částečně zachytit, ovšem širší trhlina může vzniknout ZABRÁNĚNÍ PLASTICKÉMU SMRŠTĚNÍ ZABRÁNĚNÍ ODPAŘOVÁNÍ Z ČERSTVÉHO BETONU OŠETŘOVÁNÍ - PŘEKRYTÍ FÓLIÍ/MLŽENÍ

22

23

24 SMRŠTĚNÍ VYSYCHÁNÍM VODY Objem cementu a vody je větší, než objem hydrátů, které vzniknou V C + V V > V H 2 g cos DP = r Při vysychání zůstává voda v čím dál užších kapilárách, zmenšuje se poloměr zakřivení menisku a roste síla, kterou voda stahuje stěny kapiláry k sobě.

25 Proč jsou na povrchu trhlinky?

26 Protože je beton rozmíšený!

27 Výrazně rozmíšený!

28 Spodní povrch je bez trhlin!

29 KOLIK VODY BETON POTŘEBUJE? Na hydrataci cementu je teoreticky třeba w/c = 0,24 Na to, aby byla spotřebována hydratací a přitom jí ještě bylo v drobných pórech, aby nedocházelo k smrštění samovysycháním w/c = 0,36 0,38

30

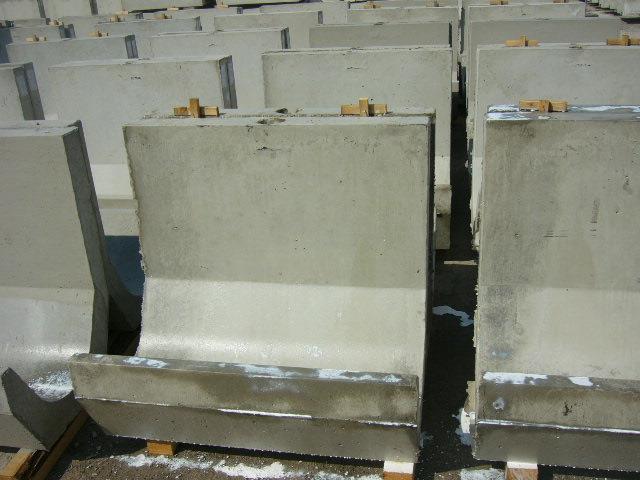

31 NEPROPUSTNÝ FILM

32 pevnost koeficient karbonatace životnost

33 AŽ SI BETONÁŘI UVĚDOMÍ, ŽE OBCHOD PEVNOSTÍ JE SPÍŠE OBCHODEM TRVANLIVOSTÍ, ZAČNE SE PSÁT NOVÁ KAPITOLA BETONOVÉHO STAVITELSTVÍ. Bermudský trojúhelník betonářů
