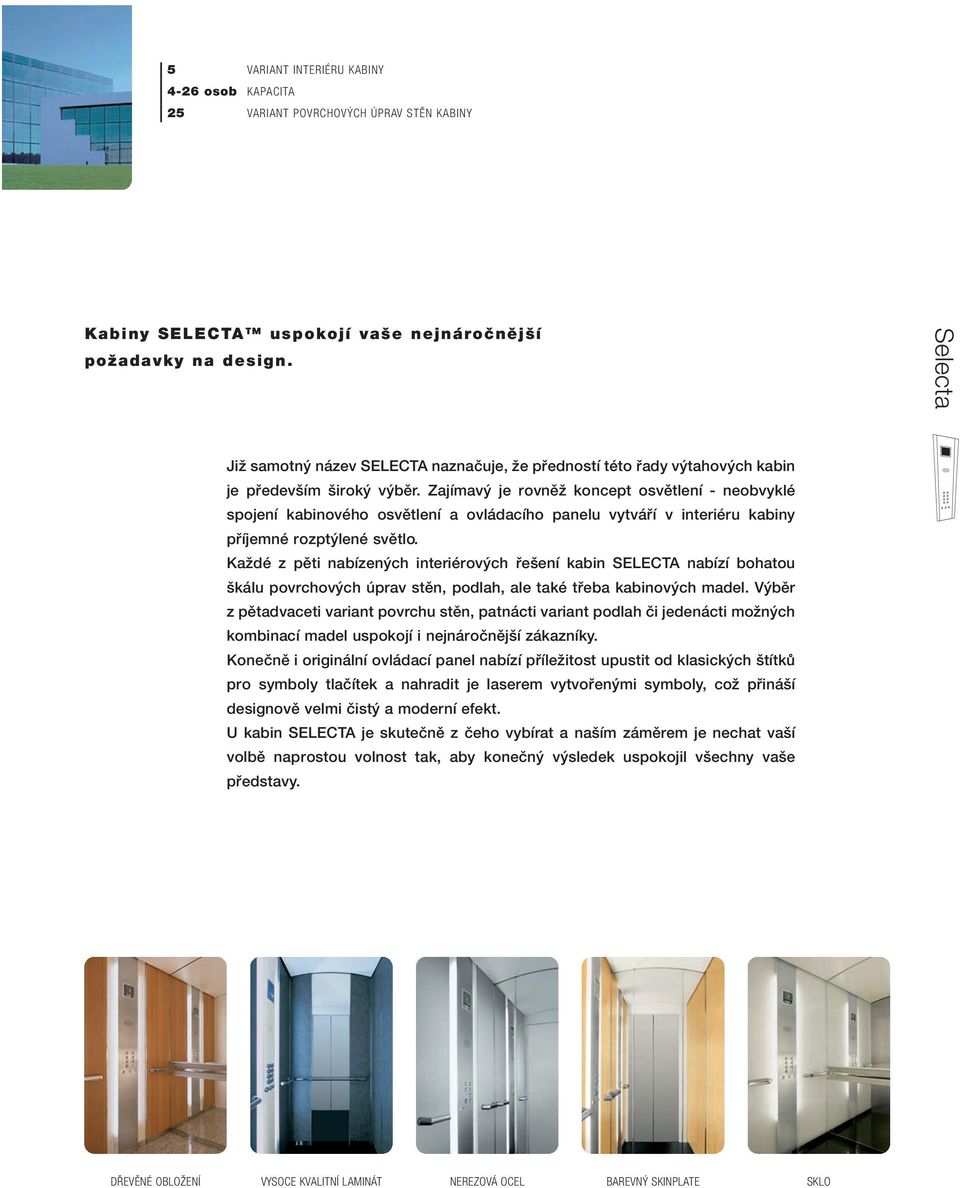

3 5 VARIANT INTERIÉRU KABINY 4-26 osob KAPACITA 25 VARIANT POVRCHOVÝCH ÚPRAV STĚN KABINY Kabiny SELECTA uspokojí vaše nejnáročnější požadavky na design. Selecta Již samotný název SELECTA naznačuje, že předností této řady výtahových kabin je především široký výběr. Zajímavý je rovněž koncept osvětlení - neobvyklé spojení kabinového osvětlení a ovládacího panelu vytváří v interiéru kabiny příjemné rozptýlené světlo. Každé z pěti nabízených interiérových řešení kabin SELECTA nabízí bohatou škálu povrchových úprav stěn, podlah, ale také třeba kabinových madel. Výběr z pětadvaceti variant povrchu stěn, patnácti variant podlah či jedenácti možných kombinací madel uspokojí i nejnáročnější zákazníky. Konečně i originální ovládací panel nabízí příležitost upustit od klasických štítků pro symboly tlačítek a nahradit je laserem vytvořenými symboly, což přináší designově velmi čistý a moderní efekt. U kabin SELECTA je skutečně z čeho vybírat a naším záměrem je nechat vaší volbě naprostou volnost tak, aby konečný výsledek uspokojil všechny vaše představy. DŘEVĚNÉ OBLOŽENÍ VYSOCE KVALITNÍ LAMINÁT NEREZOVÁ OCEL BAREVNÝ SKINPLATE SKLO

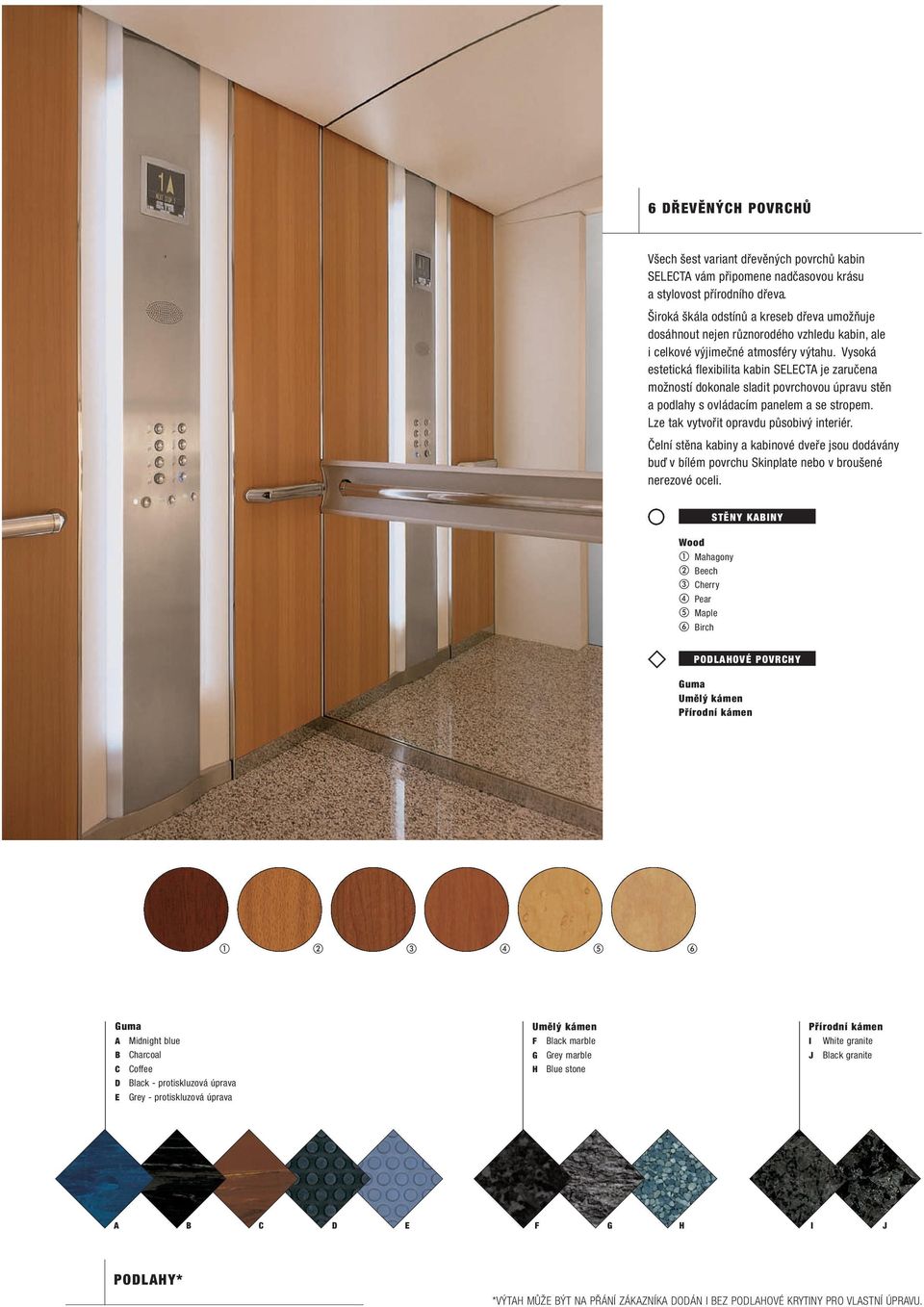

4 6 DŘEVĚNÝCH POVRCHŮ Všech šest variant dřevěných povrchů kabin SELECTA vám připomene nadčasovou krásu a stylovost přírodního dřeva. Široká škála odstínů a kreseb dřeva umožňuje dosáhnout nejen různorodého vzhledu kabin, ale i celkové výjimečné atmosféry výtahu. Vysoká estetická flexibilita kabin SELECTA je zaručena možností dokonale sladit povrchovou úpravu stěn a podlahy s ovládacím panelem a se stropem. Lze tak vytvořit opravdu působivý interiér. Čelní stěna kabiny a kabinové dveře jsou dodávány buď v bílém povrchu Skinplate nebo v broušené nerezové oceli. Wood Mahagony Beech Cherry Pear Maple Birch STĚNY KABINY PODLAHOVÉ POVRCHY Guma Umělý kámen Přírodní kámen Guma A Midnight blue B Charcoal C Coffee D Black - protiskluzová úprava E Grey - protiskluzová úprava Umělý kámen F Black marble G Grey marble H Blue stone Přírodní kámen I White granite J Black granite A B C D E F G H I J PODLAHY* *VÝTAH MŮŽE BÝT NA PŘÁNÍ ZÁKAZNÍKA DODÁN I BEZ PODLAHOVÉ KRYTINY PRO VLASTNÍ ÚPRAVU.

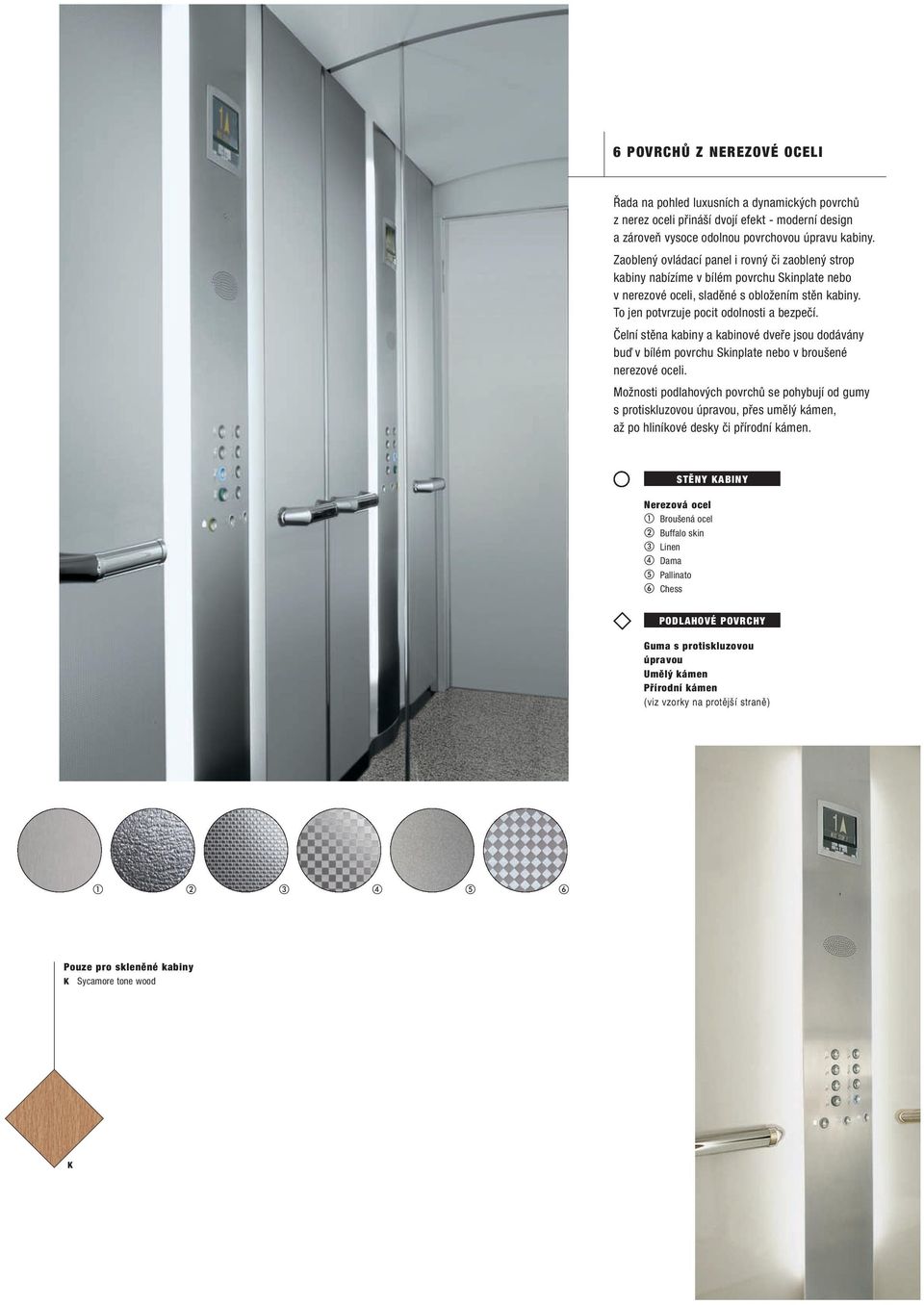

5 6 POVRCHŮ Z NEREZOVÉ OCELI Řada na pohled luxusních a dynamických povrchů z nerez oceli přináší dvojí efekt - moderní design a zároveň vysoce odolnou povrchovou úpravu kabiny. Zaoblený ovládací panel i rovný či zaoblený strop kabiny nabízíme v bílém povrchu Skinplate nebo v nerezové oceli, sladěné s obložením stěn kabiny. To jen potvrzuje pocit odolnosti a bezpečí. Čelní stěna kabiny a kabinové dveře jsou dodávány buď v bílém povrchu Skinplate nebo v broušené nerezové oceli. Možnosti podlahových povrchů se pohybují od gumy s protiskluzovou úpravou, přes umělý kámen, až po hliníkové desky či přírodní kámen. STĚNY KABINY Nerezová ocel Broušená ocel Buffalo skin Linen Dama Pallinato Chess PODLAHOVÉ POVRCHY Guma s protiskluzovou úpravou Umělý kámen Přírodní kámen (viz vzorky na protější straně) Pouze pro skleněné kabiny K Sycamore tone wood K

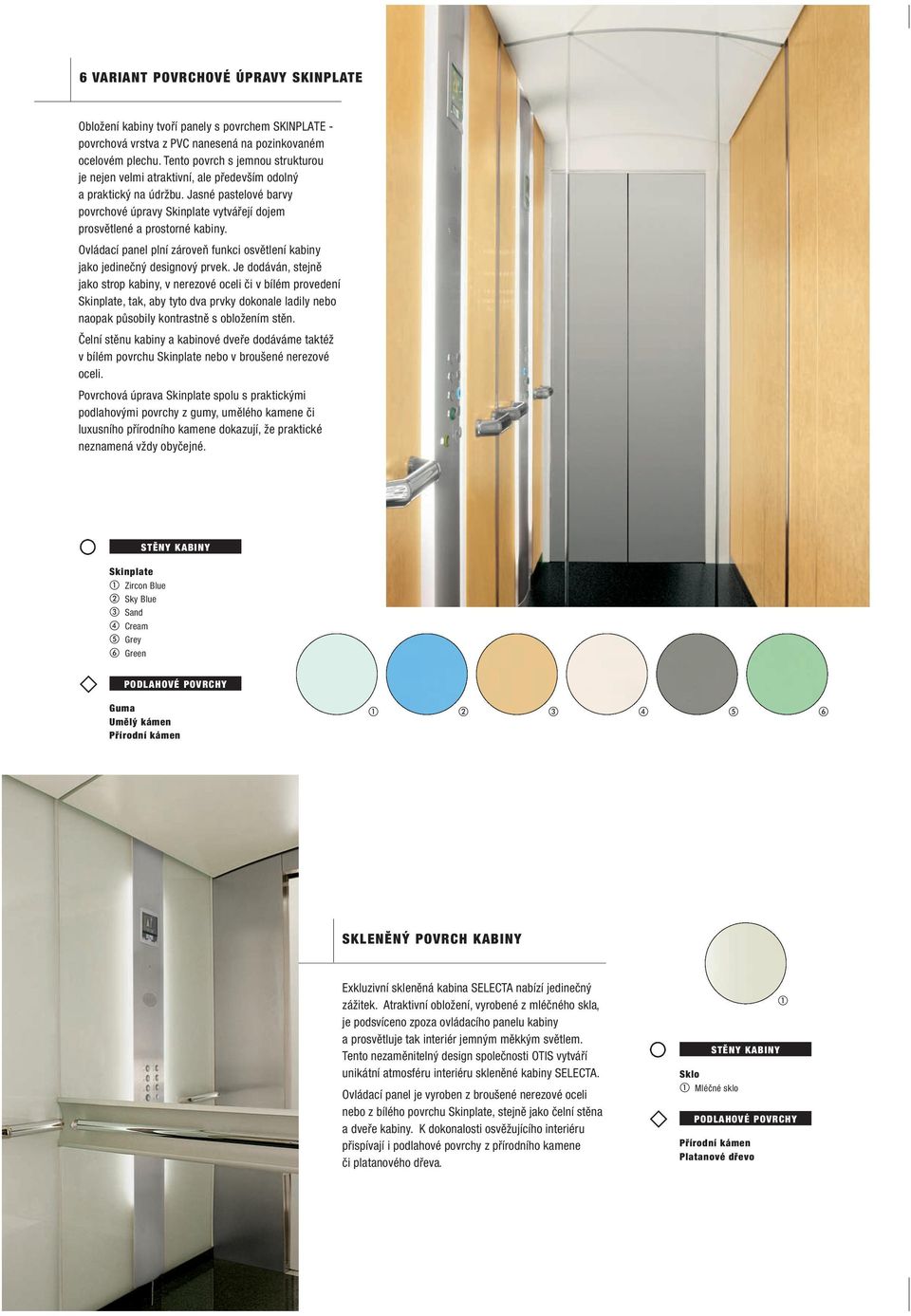

6 6 VARIANT POVRCHOVÉ ÚPRAVY SKINPLATE Obložení kabiny tvoří panely s povrchem SKINPLATE - povrchová vrstva z PVC nanesená na pozinkovaném ocelovém plechu. Tento povrch s jemnou strukturou je nejen velmi atraktivní, ale především odolný a praktický na údržbu. Jasné pastelové barvy povrchové úpravy Skinplate vytvářejí dojem prosvětlené a prostorné kabiny. Ovládací panel plní zároveň funkci osvětlení kabiny jako jedinečný designový prvek. Je dodáván, stejně jako strop kabiny, v nerezové oceli či v bílém provedení Skinplate, tak, aby tyto dva prvky dokonale ladily nebo naopak působily kontrastně s obložením stěn. Čelní stěnu kabiny a kabinové dveře dodáváme taktéž v bílém povrchu Skinplate nebo v broušené nerezové oceli. Povrchová úprava Skinplate spolu s praktickými podlahovými povrchy z gumy, umělého kamene či luxusního přírodního kamene dokazují, že praktické neznamená vždy obyčejné. Skinplate Zircon Blue Sky Blue Sand Cream Grey Green STĚNY KABINY PODLAHOVÉ POVRCHY Guma Umělý kámen Přírodní kámen SKLENĚNÝ POVRCH KABINY Exkluzivní skleněná kabina SELECTA nabízí jedinečný zážitek. Atraktivní obložení, vyrobené z mléčného skla, je podsvíceno zpoza ovládacího panelu kabiny a prosvětluje tak interiér jemným měkkým světlem. Tento nezaměnitelný design společnosti OTIS vytváří unikátní atmosféru interiéru skleněné kabiny SELECTA. Ovládací panel je vyroben z broušené nerezové oceli nebo z bílého povrchu Skinplate, stejně jako čelní stěna a dveře kabiny. K dokonalosti osvěžujícího interiéru přispívají i podlahové povrchy z přírodního kamene či platanového dřeva. Sklo Mléčné sklo STĚNY KABINY PODLAHOVÉ POVRCHY Přírodní kámen Platanové dřevo

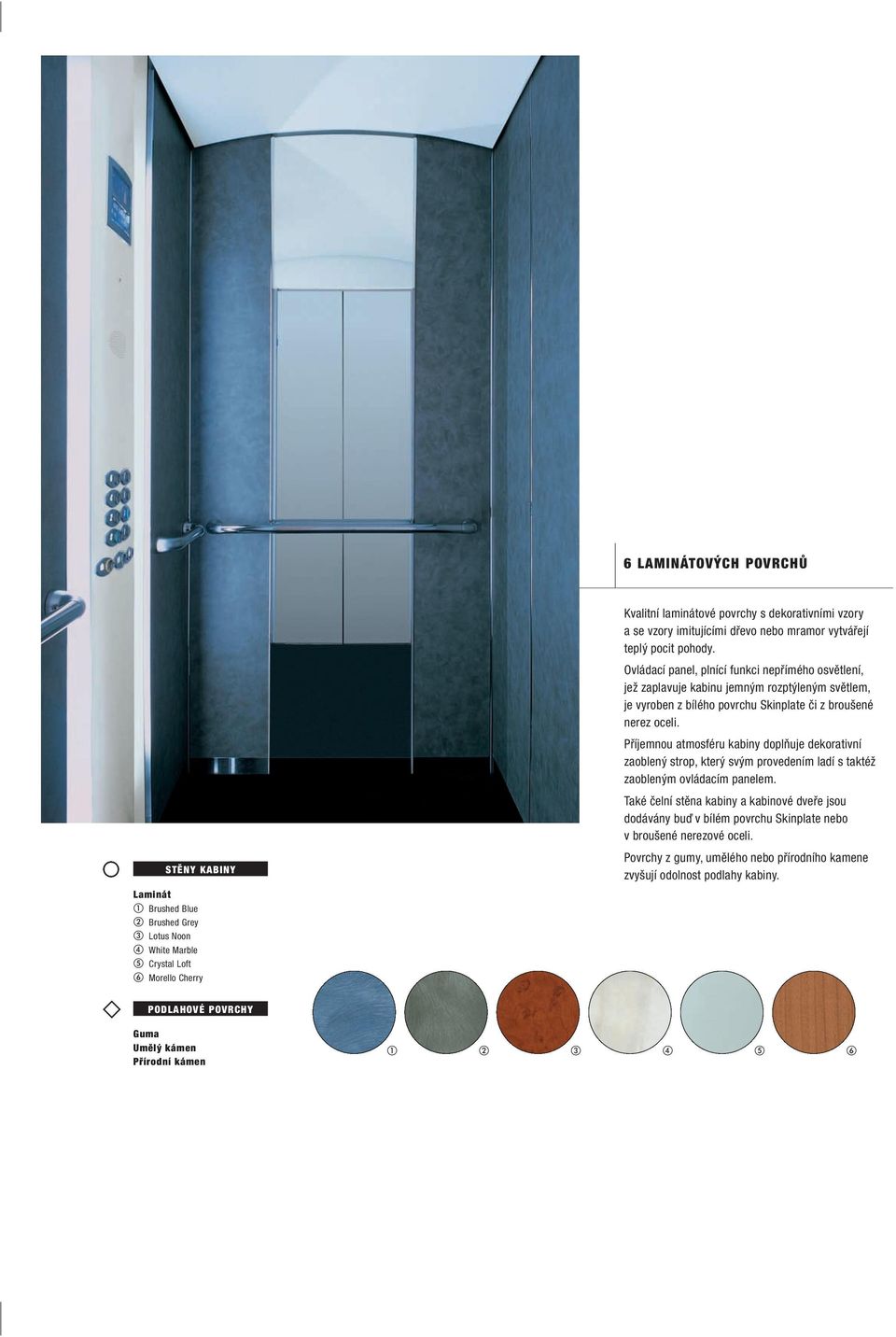

7 6 LAMINÁTOVÝCH POVRCHŮ STĚNY KABINY Laminát Brushed Blue Brushed Grey Lotus Noon White Marble Crystal Loft Morello Cherry Kvalitní laminátové povrchy s dekorativními vzory a se vzory imitujícími dřevo nebo mramor vytvářejí teplý pocit pohody. Ovládací panel, plnící funkci nepřímého osvětlení, jež zaplavuje kabinu jemným rozptýleným světlem, je vyroben z bílého povrchu Skinplate či z broušené nerez oceli. Příjemnou atmosféru kabiny doplňuje dekorativní zaoblený strop, který svým provedením ladí s taktéž zaobleným ovládacím panelem. Také čelní stěna kabiny a kabinové dveře jsou dodávány buď v bílém povrchu Skinplate nebo v broušené nerezové oceli. Povrchy z gumy, umělého nebo přírodního kamene zvyšují odolnost podlahy kabiny. PODLAHOVÉ POVRCHY Guma Umělý kámen Přírodní kámen

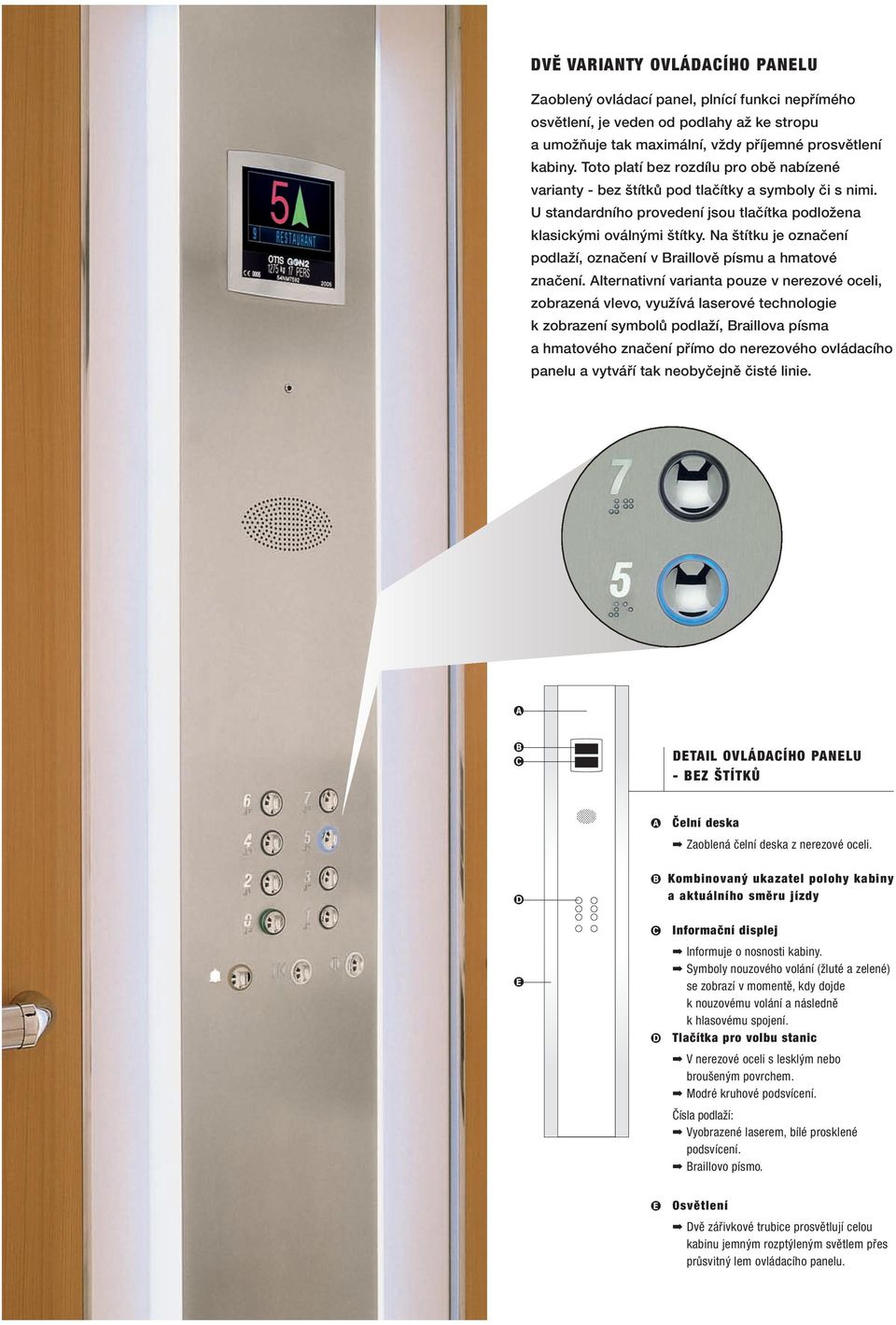

8 DVĚ VARIANTY OVLÁDACÍHO PANELU Zaoblený ovládací panel, plnící funkci nepřímého osvětlení, je veden od podlahy až ke stropu a umožňuje tak maximální, vždy příjemné prosvětlení kabiny. Toto platí bez rozdílu pro obě nabízené varianty - bez štítků pod tlačítky a symboly či s nimi. U standardního provedení jsou tlačítka podložena klasickými oválnými štítky. Na štítku je označení podlaží, označení v Braillově písmu a hmatové značení. Alternativní varianta pouze v nerezové oceli, zobrazená vlevo, využívá laserové technologie k zobrazení symbolů podlaží, Braillova písma a hmatového značení přímo do nerezového ovládacího panelu a vytváří tak neobyčejně čisté linie. DETAIL OVLÁDACÍHO PANELU - BEZ ŠTÍTKŮ Čelní deska Zaoblená čelní deska z nerezové oceli. Kombinovaný ukazatel polohy kabiny a aktuálního směru jízdy Informační displej Informuje o nosnosti kabiny. Symboly nouzového volání (žluté a zelené) se zobrazí v momentě, kdy dojde k nouzovému volání a následně k hlasovému spojení. Tlačítka pro volbu stanic V nerezové oceli s lesklým nebo broušeným povrchem. Modré kruhové podsvícení. Čísla podlaží: Vyobrazené laserem, bílé prosklené podsvícení. Braillovo písmo. Osvětlení Dvě zářivkové trubice prosvětlují celou kabinu jemným rozptýleným světlem přes průsvitný lem ovládacího panelu.

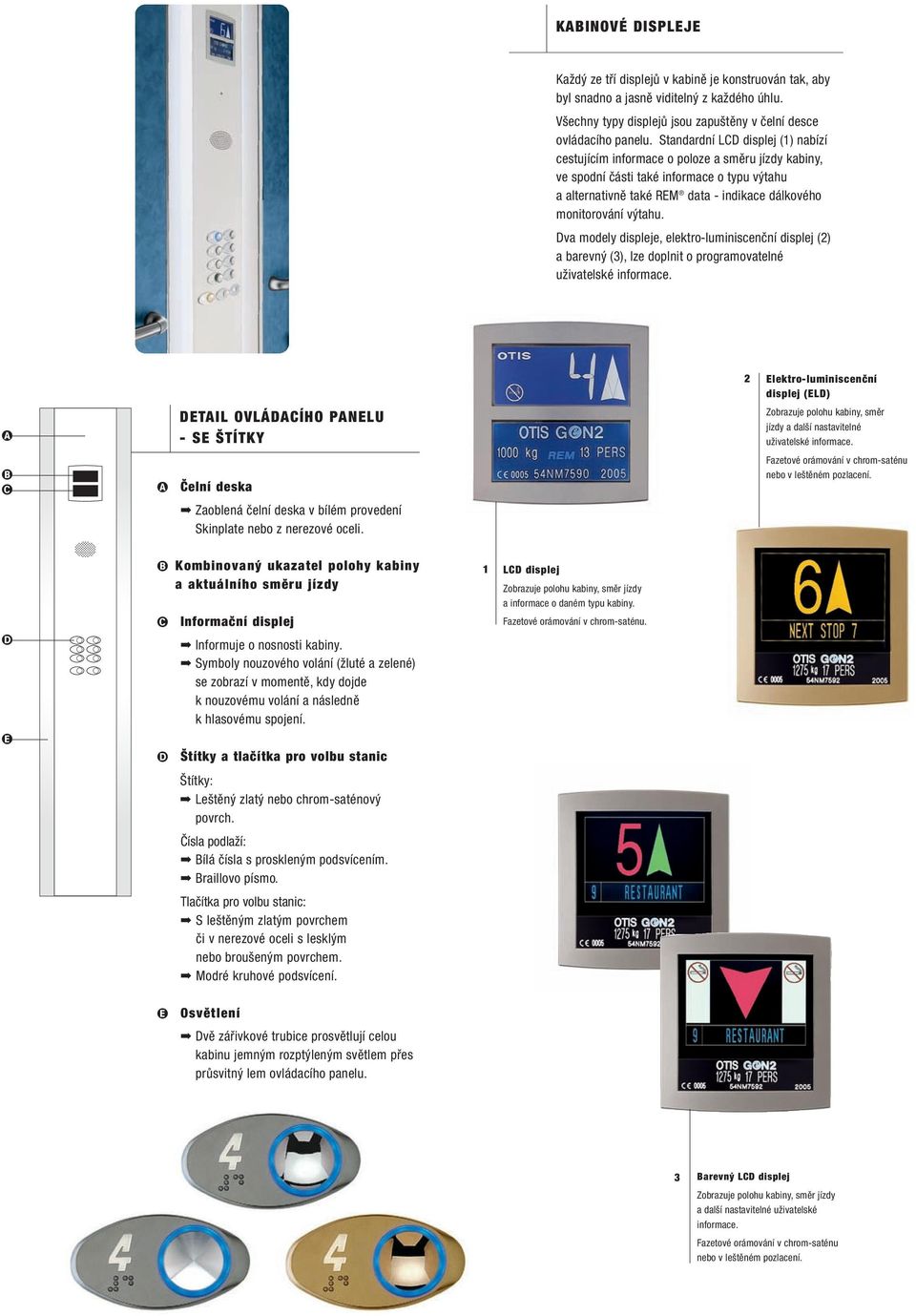

9 KABINOVÉ DISPLEJE Každý ze tří displejů v kabině je konstruován tak, aby byl snadno a jasně viditelný z každého úhlu. Všechny typy displejů jsou zapuštěny v čelní desce ovládacího panelu. Standardní LCD displej (1) nabízí cestujícím informace o poloze a směru jízdy kabiny, ve spodní části také informace o typu výtahu a alternativně také REM data - indikace dálkového monitorování výtahu. Dva modely displeje, elektro-luminiscenční displej (2) a barevný (3), lze doplnit o programovatelné uživatelské informace. 2 Elektro-luminiscenční displej (ELD) DETAIL OVLÁDACÍHO PANELU - SE ŠTÍTKY Zobrazuje polohu kabiny, směr jízdy a další nastavitelné uživatelské informace. Čelní deska Fazetové orámování v chrom-saténu nebo v leštěném pozlacení. Zaoblená čelní deska v bílém provedení Skinplate nebo z nerezové oceli. Kombinovaný ukazatel polohy kabiny a aktuálního směru jízdy Informační displej Informuje o nosnosti kabiny. Symboly nouzového volání (žluté a zelené) se zobrazí v momentě, kdy dojde k nouzovému volání a následně k hlasovému spojení. Štítky a tlačítka pro volbu stanic 1 LCD displej Zobrazuje polohu kabiny, směr jízdy a informace o daném typu kabiny. Fazetové orámování v chrom-saténu. Štítky: Leštěný zlatý nebo chrom-saténový povrch. Čísla podlaží: Bílá čísla s proskleným podsvícením. Braillovo písmo. Tlačítka pro volbu stanic: S leštěným zlatým povrchem či v nerezové oceli s lesklým nebo broušeným povrchem. Modré kruhové podsvícení. Osvětlení Dvě zářivkové trubice prosvětlují celou kabinu jemným rozptýleným světlem přes průsvitný lem ovládacího panelu. 3 Barevný LCD displej Zobrazuje polohu kabiny, směr jízdy a další nastavitelné uživatelské informace. Fazetové orámování v chrom-saténu nebo v leštěném pozlacení.

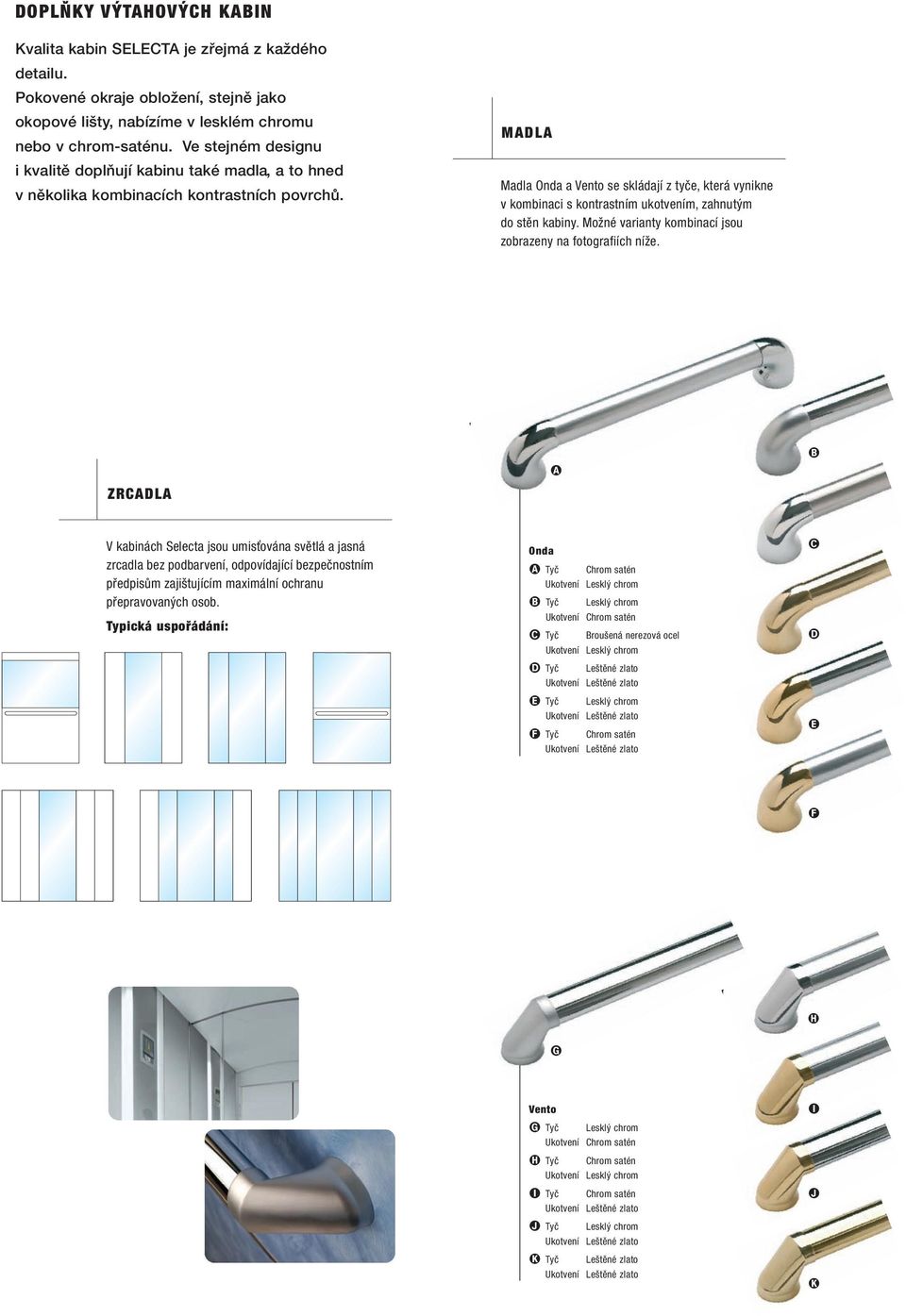

10 DOPLŇKY VÝTAHOVÝCH KABIN Kvalita kabin SELECTA je zřejmá z každého detailu. Pokovené okraje obložení, stejně jako okopové lišty, nabízíme v lesklém chromu nebo v chrom-saténu. Ve stejném designu i kvalitě doplňují kabinu také madla, a to hned v několika kombinacích kontrastních povrchů. MADLA Madla Onda a Vento se skládají z tyče, která vynikne v kombinaci s kontrastním ukotvením, zahnutým do stěn kabiny. Možné varianty kombinací jsou zobrazeny na fotografiích níže. ZRCADLA V kabinách Selecta jsou umisťována světlá a jasná zrcadla bez podbarvení, odpovídající bezpečnostním předpisům zajištujícím maximální ochranu přepravovaných osob. Typická uspořádání: Onda Tyč Chrom satén Ukotvení Lesklý chrom Tyč Lesklý chrom Ukotvení Chrom satén Tyč Broušená nerezová ocel Ukotvení Lesklý chrom Tyč Leštěné zlato Ukotvení Leštěné zlato Tyč Lesklý chrom Ukotvení Leštěné zlato Tyč Chrom satén Ukotvení Leštěné zlato Vento Tyč Lesklý chrom Ukotvení Chrom satén Tyč Chrom satén Ukotvení Lesklý chrom Tyč Chrom satén Ukotvení Leštěné zlato Tyč Lesklý chrom Ukotvení Leštěné zlato Tyč Leštěné zlato Ukotvení Leštěné zlato

11 BEZPEČNĚJŠÍ PŘÍSTUP Kabina SELECTA je navržena tak, aby bezvýhradně vyhovovala evropským standardům, konkrétně normě EN81-70, která obsahuje doporučení pro obecné používání výtahů, včetně jejich používání invalidními osobami. Některé z funkcí, kterými disponuje tato varianta výtahové kabiny, jsou znázorněny níže. ROZMĚRY KABINY Minimální vnitřní rozměr kabiny je 1100 mm šířky na 1400 mm hloubky s čistým dveřním průchodem o šířce 800 mm. BEZPEČNOST VSTUPU U modelu SELECTA nabízíme dva druhy zabezpečení ochrany osob při vstupu do kabiny. Je to buď dvojrozměrná clona z infračervených paprsků v celé výšce kabiny, nebo trojrozměrná clona LAMBDA na stejném principu infračervených paprsků, opět v celé výšce kabiny. Obě varianty zabrání zavření dveří výtahu v případě, že se mezi nimi objeví jakákoli překážka. Námi vyvinutý systém LAMBDA (na obrázku vlevo) však vysílá paprsky i do prostoru nástupiště vně kabiny a chrání tak osoby v bezprostřední blízkosti výtahu. DALŠÍ BEZPEČNOSTNÍ PRVKY Zrcadlo U menších kabin poskytuje zrcadlo lepší přehled osobám na vozíku, pokud musejí z výtahu couvat. Tlačítka Stisknutí požadovaného tlačítka aktivuje zvukový signál a modré kruhové podsvícení. Tlačítko hlavního východu z budovy je označeno zelenou obrubou a vyčnívá o 5 mm. Čísla podlaží Čísla podlaží o výšce 15 mm jsou označena reliéfně a také v Braillově písmu. Ukazatele směru jízdy v kabině Informace pro cestující jsou podávány prostřednictvím ukazatele směru jízdy, který je zapuštěn do ovládacího panelu kabiny, případně také v zárubni kabinových dveří. Hlasitost zvukových signálů je nastavitelná v rozmezí 35 až 65 dba. Ukazatele směru jízdy na nástupišti Směr jízdy je zobrazen směrovými šipkami o velikosti 40 mm. Příjezd kabiny je signalizován nastavitelným zvukovým znamením: jedním signálem při směru nahoru, dvěma zvukovými znameními při směru dolů. Hlasitost zvukových signálů je nastavitelná v rozmezí 35 až 65 dba.

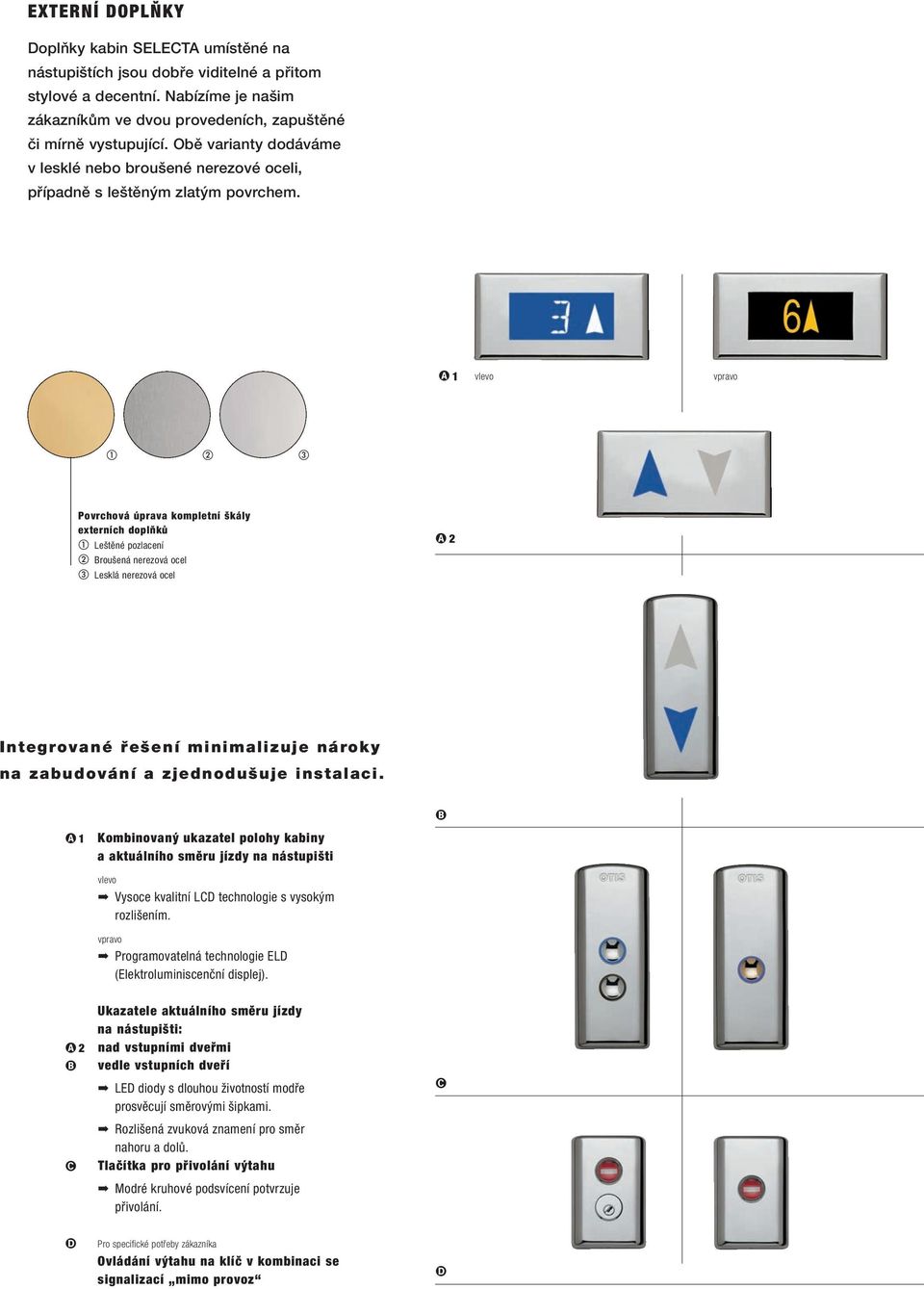

12 EXTERNÍ DOPLŇKY Doplňky kabin SELECTA umístěné na nástupištích jsou dobře viditelné a přitom stylové a decentní. Nabízíme je našim zákazníkům ve dvou provedeních, zapuštěné či mírně vystupující. Obě varianty dodáváme v lesklé nebo broušené nerezové oceli, případně s leštěným zlatým povrchem. 1 vlevo vpravo Povrchová úprava kompletní škály externích doplňků Leštěné pozlacení Broušená nerezová ocel Lesklá nerezová ocel 2 Integrované řešení minimalizuje nároky na zabudování a zjednodušuje instalaci. 1 Kombinovaný ukazatel polohy kabiny a aktuálního směru jízdy na nástupišti vlevo Vysoce kvalitní LCD technologie s vysokým rozlišením. vpravo Programovatelná technologie ELD (Elektroluminiscenční displej). 2 Ukazatele aktuálního směru jízdy na nástupišti: nad vstupními dveřmi vedle vstupních dveří LED diody s dlouhou životností modře prosvěcují směrovými šipkami. Rozlišená zvuková znamení pro směr nahoru a dolů. Tlačítka pro přivolání výtahu Modré kruhové podsvícení potvrzuje přivolání. Pro specifické potřeby zákazníka Ovládání výtahu na klíč v kombinaci se signalizací mimo provoz

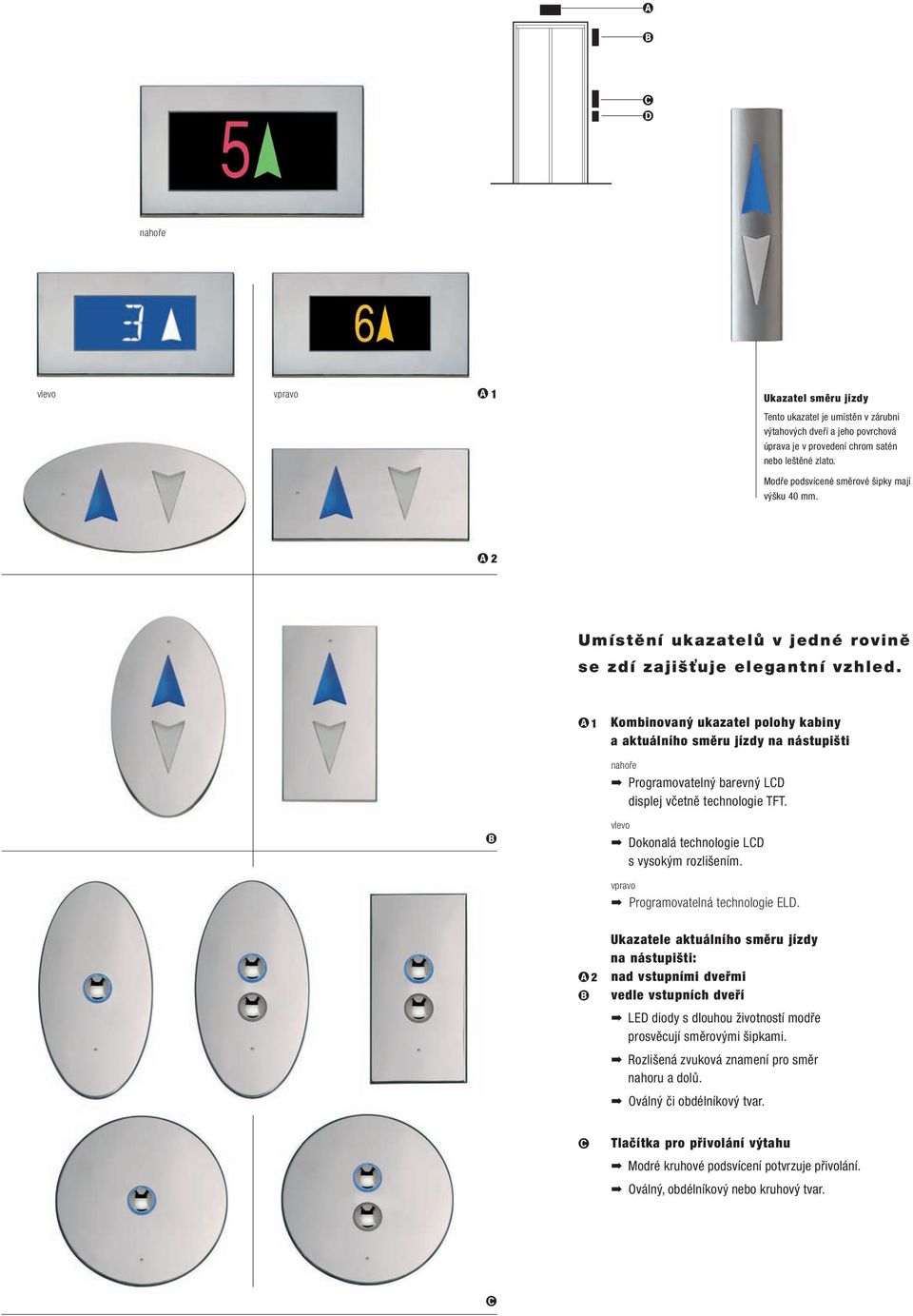

13 nahoře vlevo vpravo 1 Ukazatel směru jízdy Tento ukazatel je umístěn v zárubni výtahových dveří a jeho povrchová úprava je v provedení chrom satén nebo leštěné zlato. Modře podsvícené směrové šipky mají výšku 40 mm. 2 Umístění ukazatelů v jedné rovině se zdí zajišťuje elegantní vzhled. 1 Kombinovaný ukazatel polohy kabiny a aktuálního směru jízdy na nástupišti nahoře Programovatelný barevný LCD displej včetně technologie TFT. vlevo Dokonalá technologie LCD s vysokým rozlišením. vpravo Programovatelná technologie ELD. 2 Ukazatele aktuálního směru jízdy na nástupišti: nad vstupními dveřmi vedle vstupních dveří LED diody s dlouhou životností modře prosvěcují směrovými šipkami. Rozlišená zvuková znamení pro směr nahoru a dolů. Oválný či obdélníkový tvar. Tlačítka pro přivolání výtahu Modré kruhové podsvícení potvrzuje přivolání. Oválný, obdélníkový nebo kruhový tvar.
