2 Vedení vzduchu Systém kanálů pro rozvod vzduchu Pro střešní chladicí jednotky a výměníky tepla vzduch/voda Se systémem kanálů pro rozvod vzduchu je možné studený vzduch účelně a cíleně přivádět do všech částí rozváděčové skříně. Tak lze účinně předejít nebezpečí vzniku vzduchových zkratů vyvolaných vnitřními namontovanými prvky s vlastní ventilací. Plochý kanál má rozměry činí Š x V x H 229 x 1500 x 29 a dá se zkrátit na požadované délky. Plast nehořlavý dle normy DIN 4102/B1 Plochý kanál, redukční hadice. Upozornění: Studený vzduch nesmí být směrován přímo na aktivní komponenty. V závislosti na konkrétní aplikaci lze při použití vzduchových kanálů výkon chladicího zařízení snížit. Je třeba ještě přiobjednat: Montážní příčky TS, viz strana 650. Příslušenství: Usměrňovač proudícího vzduchu 90, viz strana 473. Uzavírací zátky, viz strana 474. Pro jednotku SK /SK /SK /SK /SK / SK /SK /SK ks SK /SK ks Usměrňovač proudícího vzduchu 90 pro systém vzduchových kanálů Pro cílené usměrnění proudu studeného vzduchu na konci plochého kanálu. Plast nehořlavý dle normy DIN 4102/B1 1 ks Rittal Katalog 33/Klimatizace 473

3 Vedení vzduchu Systém plochých vzduchových kanálů pro střešní chladicí jednotky a výměníky tepla vzduch/voda, vyhovují skříním TS 8 od šířky 800 a hloubky 600 Se systémem kanálů pro rozvod vzduchu je možné studený vzduch účelně a cíleně přivádět do všech částí rozváděčové skříně. Tak lze účinně předejít nebezpečí vzniku vzduchových zkratů vyvolaných vnitřními namontovanými prvky s vlastní ventilací. Plochý kanál má rozměry Š x V x H 229 x 1500 x 29 a dá se zkrátit na požadované délky. Plast nehořlavý dle normy DIN 4102/B1 Plochý kanál Adaptér Vyrovnávací díl Usměrňovač proudícího vzduchu 90 Upozornění: Studený vzduch nesmí být směrován přímo na aktivní komponenty. V závislosti na konkrétní aplikaci lze při použití vzduchových kanálů výkon chladicího zařízení snížit. Je třeba ještě přiobjednat: Prodloužení plochého kanálu SK pro vyrovnání šířky a výšky skříně. Montážní příčky TS, viz strana 650. Příslušenství: Usměrňovač proudícího vzduchu 90, viz strana 473. Uzavírací zátky, viz strana 474. Pro jednotku SK /SK /SK /SK /SK /SK ks Prodloužení plochého kanálu Prodlužovací sada pro systém plochých vzduchových kanálů SK k vyrovnání šířky, hloubky, resp. výšky ve skříních TS 8. Plast nehořlavý dle normy DIN 4102/B1 Plochý kanál 1500 Spojovací díl 1 ks Uzavírací zátky pro střešní chladicí jednotky K uzavření nepotřebných výstupních otvorů studeného vzduchu u střešních chladicích jednotek. Polyuretanová pěnová hmota Pro jednotky Max. počet zátek na jednotku SK /SK ks SK /SK /SK /SK / SK /SK ks SK /SK ks Max. 1 x SK / SK SK / SK Max. 2 x SK / SK SK / SK SK / SK Rittal Katalog 33/Klimatizace

4 Vedení vzduchu/řízení/regulace Usměrňovač proudícího vzduchu Pro použití u nástěnných chladicích jednotek. K cílenému vedení studeného vzduchu směrem dolů. Vhodný zejména při vysoké hustotě osazení elektrických komponentů ve spodní části rozváděčové skříně. Ocelový plech Pro jednotky SK /SK SK /SK SK ) Okruh cirkulačního vzduchu vnější Okruh cirkulačního vzduchu vnitřní 65 1) 1) 115 u SK Digitální regulátor teploty, s displejem, pro regulaci teploty vnitřního prostoru rozváděčové skříně K montáži do dveří resp. na stěně rozváděčové skříně. Technická data: 2 rozsahy napětí pro V, 50/60 Hz a V (DC) Hloubka : 100 Třídílný 7segmentový displej Přepínání C/ F Rozsah teplot: +5 C až +55 C S 1800 dlouhým čidlem NTC Dva výstupy relé, přepínací kontakt a spínací kontakt (max. zatížení 230 V, 6 A) Libovolně volitelná diference spínání Pracovní hodnoty lze nastavovat pomocí membránové klávesnice na čelní straně, rozsah nastavení: +5 C až +55 C 1 ks Zvláštní požadavky na vyžádání. Indikace a přesnost spínání +/ 2 K Uložení minimální a maximální naměřené teploty až do následného resetu jednotky Digitální regulátor teploty, s displejem, pro regulaci teploty vnitřního prostoru rozváděčové skříně Integrovaný do patch panelu 1 U. Včetně upevnění pro připojovací kabel a uchycení popisovacího proužku. Technická data: 2 rozsahy napětí pro V, 50/60 Hz a V (DC) Hloubka : 100 Třídílný 7segmentový displej Přepínání C/ F Rozsah teplot: +5 C až +55 C S 1800 dlouhým čidlem NTC Dva výstupy relé, přepínací kontakt a spínací kontakt (max. zatížení 230 V, 6 A) Libovolně volitelná diference spínání Pracovní hodnoty lze nastavovat pomocí membránové klávesnice na čelní straně, rozsah nastavení: +5 C až +55 C Indikace a přesnost spínání +/ 2 K Uložení minimální a maximální naměřené teploty až do následného resetu jednotky Obj. č. DK 1 ks Zvláštní požadavky na vyžádání. Rittal Katalog 33/Klimatizace 475

5 Řízení/regulace Regulátor teploty vnitřního prostoru rozváděčové skříně Tento regulátor teploty je vhodný zejména k řízení ventilátorů s filtrem, topných jednotek a výměníků tepla, ale i jako vysílač signálů pro monitorování vnitřní teploty rozváděčové skříně. Technická data: Bimetalový regulátor jako prvek citlivý na změny teploty, s tepelnou zpětnou vazbou. Osazení kontakty: 1 pólový přepínací kontakt jako pružinový skokový spínací člen. Přípustné zatížení kontaktů: Svorky 5 3 (topení) AC 10 (4) 1) A, DC = max. 30 W Svorky 5 4 (chlazení) AC 5 (4) 1) A, DC = max. 30 W 1) = indukční zatížení při cos = 0,6 Dimenzované provozní napětí 230/115/60/48/24 V (AC) 60/48/24 V (DC) Rozsah nastavení: +5 C až +60 C Hmotnost: cca 105 g Rozměry: 71 x 71 x 33,5 Diference spínání: cca 1 K ± 0,8 K. Flexibilní montáž na svislé nebo vodorovné 35 nosné liště dle normy EN nebo upevnění nasunutím a zaklapnutím v profilu skříně TS/ES nebo na montážní desku pomocí přiloženého adaptéru. Příslušenství: Montážní deska TS s integrovanou lištou DIN, viz strana 658. Hygrostat Hygrostat zapíná topení, resp. ventilátor při překročení pevně nastavitelné relativní vlhkosti v rozváděčové skříni. Tím se relativní vlhkost zvýší nad hodnotu rosného bodu a nedojde ke kondenzaci na modulech nebo elektronických komponentách. Technická data: Osazení kontakty: 1 pólový přepínací kontakt jako pružinový skokový spínací člen. Přípustné zatížení kontaktů: AC ~ 5 (0,2) 1) A DC = max. 20 W 1) = indukční zatížení při cos = 0,6 Rozsah nastavení: relativní vlhkost % Hmotnost: cca 100 g Rozměry: 71 x 71 x 33,5 Diference spínání: cca 4 %. Dimenzované provozní napětí V (AC) V (DC) Flexibilní montáž na svislé nebo vodorovné 35 nosné liště dle normy EN nebo upevnění nasunutím a zaklapnutím v profilu skříně TS/ES nebo na montážní desku pomocí přiloženého adaptéru. Příslušenství: Montážní deska TS s integrovanou lištou DIN, viz strana 658. Nasazovací adaptér pro regulátor teploty vnitřního prostoru rozváděčové skříně SK a hygrostat SK Nasazovací adaptér s možností montáže kabelových průchodek se závitem, k cílenému vedení kabelů od příslušných spotřebičů, např. SK ventilátorů s filtrem a topných jednotek rozváděčové skříně. Ve spojení s kabelovými průchodkami se závitem slouží také jako odlehčení tahu. 1 ks Řídicí jednotka pro EC ventilátor s filtrem Regulace otáček v závislosti na teplotě pro Rittal EC ventilátory s filtrem, ke snížení hlučnosti a úspoře energie. Navíc lze kontrolovat funkci ventilátoru. Pro ventilátory s filtrem Čidlo NTC, délka 1,80 m SK 3245.XXX Ovládání a kontrola až 4 EC ventilátorů s filtrem (pozor: EC ventilátory s filtrem nelze regulovat pomocí regulace otáček !) Dimenzované provozní napětí: 24 V (DC) Montáž lišt DIN Rozsah nastavení teploty: +5 C až +55 C/41 F až 131 F Externí teplotní čidlo pro evidenci skutečné teploty Stavová LED ke zobrazení provozního stavu Alarmové relé pro hlášení nadměrné teploty, závady ventilátoru, přerušení vedení a poškození čidla 476 Rittal Katalog 33/Klimatizace

6 Řízení/regulace Regulátor otáček Regulace otáček v závislosti na teplotě, pro ventilátory s filtrem TopTherm a výměníky tepla vzduch/vzduch ke snížení hlučnosti a úspoře energie v provozu bez plného zatížení. Technická data: Montáž na nosné liště 35 EN Rozměry (Š x V x H): 105 x 90,5 x 60,2 Dimenzované provozní napětí: V (AC) Rozsah nastavení: +20 C až +55 C Řízení fází mikroregulátorem Max. výkon ventilátoru 300 W nebo 2 A Regulátor otáček Čidlo NTC, délka 1,80 m Upozornění: K použití pouze pro jednofázové AC motory a zařízení. Příslušenství: 1 ks Montážní úchytka TS s integrovanou lištou, viz strana 658. Karta rozhraní pro přístroje s e Komfortní regulací Karta rozhraní doplňuje přístroje s e Komfortní regulací. Tak je možné ve spojení s Rittal CMC III monitorovat např. propojení Master Slave až 10 chladicích jednotek. Kontrola se provádí přes standardizovaná rozhraní: RS232 (DB9), resp. RS485, rozhraní PLC (DB9). RS422 (zdířka RJ 45) je propojením na Rittal CMC III. Tím je umožněno dálkové monitorování přes TCP IP, grafické rozhraní pro obsluhu, vyhodnocení a řízení, dokumentování a připojení k systému kontroly vstupu. Rozšiřovací karta je namontována v plastové skříňce 1 U. K napájení je potřeba napětí 24 V (DC). Kartu lze napájet z CMC III pomocí síťového zdroje se širokým rozsahem DK (100 až 240 V (AC), 50/60 Hz) nebo externě přes konektor Kycon. 1 ks Karta rozhraní integrovaná v plastové skříňce Š x V x H (): 136 x 44 (1 U) x 129 Sériový kabel SUB D 1,5 m Upozornění: Schéma propojení a monitorování naleznete na stránce příslušného výrobku na internetu v sekci Download. Sběrnicový systém SK Díky sběrnicovému systému SK lze dosáhnout toho, aby mohlo spolu navzájem komunikovat několik chladicích jednotek rozváděčových skříní a výměníky tepla vzduch/voda.500/.510/.540/.600/.610/.640. Pomocí funkce Master Slave, která je nutná pro optimální provoz např. u komplexních systémů řadového propojení skříní. Technický popis: Systém Master Slave poskytuje možnost společného zapnutí a vypnutí dveřním polohovým spínačem, paralelního zapnutí a vypnutí podle požadované teploty, společného sběrného hlášení poruchy a evidence/záznamu teploty, a to vše bez velkých nákladů na kabelové propojení. 1 ks Stíněný propojovací kabel 3 m Včetně návodu k obsluze pro programování chladicích jednotek Upozornění: n B = n K 1 n B: počet objednávaných jednotek (SK sběrnicový systém) n K: počet propojovaných chladicích jednotek Schéma propojení a monitorování naleznete na stránce příslušného výrobku na internetu v sekci Download. 35C 30C 25C 20C 20C 40C 35C Adaptér Master/Slave pro termoelektrické chladiče Paralelní provoz až 5 termoelektrických chladičů pro zvýšení chladicího výkonu nebo redundantní použití. Pro jednotky Je třeba ještě přiobjednat: SK , SK Pro Slave 1 x RJ 45 síťový kabel DK nebo DK , viz strana 786. Rittal Katalog 33/Klimatizace 477

7 Montážní příslušenství Střešní plechy TS pro montáž těchto komponent: Střešní chladicí jednotky Tepelné výměníky vzduch/voda Střešní ventilátory Odvětrávací nástavba TS Výřezy ve střešním plechu jsou uspořádané tak, aby byly střešní chladicí jednotky na rozváděčové skříni v poloze uprostřed. Ocelový plech Včetně upevňovacího materiálu. 13 = B1 B2 = T2 T3 T1 Pro skříně Š x H 800 x 600 Pro montáž těchto komponent SK /SK / SK /SK Š (B1) Š (B2) H (T1) H (T2) H (T3) Obj. č. TS 767, , , x 600 SK /SK / 567, , , ) 800 x 600 SK /SK / SK /SK / 767, , , x 600 TS , , , x 600 SK /SK , , , ) 1) Při montáži chladicích jednotek dochází ke kolizi s transportními oky skříně a proto jsou ke střešním plechům přiloženy upevňovací šrouby. 2) Upevnění se realizuje z vnitřní strany pomocí plechových úhelníků a svorek. Odvětrávací nástavba TS K pasivnímu odvětrání s vedením proudícího vzduchu skrz labyrint, vhodný ke střechám pro střešní chladicí jednotky. Stupeň krytí: IP 43 Včetně upevňovacího materiálu. Pro střešní plechy s výřezem Obj. č. TS 490 x Kryt pro odváděný vzduch Ideální doplněk pro integraci uzavřených skříní do stávajícího centrálního klimatizačního systému. Stupňovitá přípojka se hodí pro běžný průměr trubky 150 a 200, cílenou výměnou vzduchu přitom zajišťuje efektivní chlazení skříně. Provedení: Průměr hadicové přípojky: 150 /200 Maximální výřez ve střešním plechu: 380 x 230 PET G, transparentní Včetně upevňovacího materiálu. Šířka Výška Rittal Servis: Hloubka Montáž na skříni na vyžádání. Obj. č. DK ks Dodací lhůta na vyžádání. 478 Rittal Katalog 33/Klimatizace

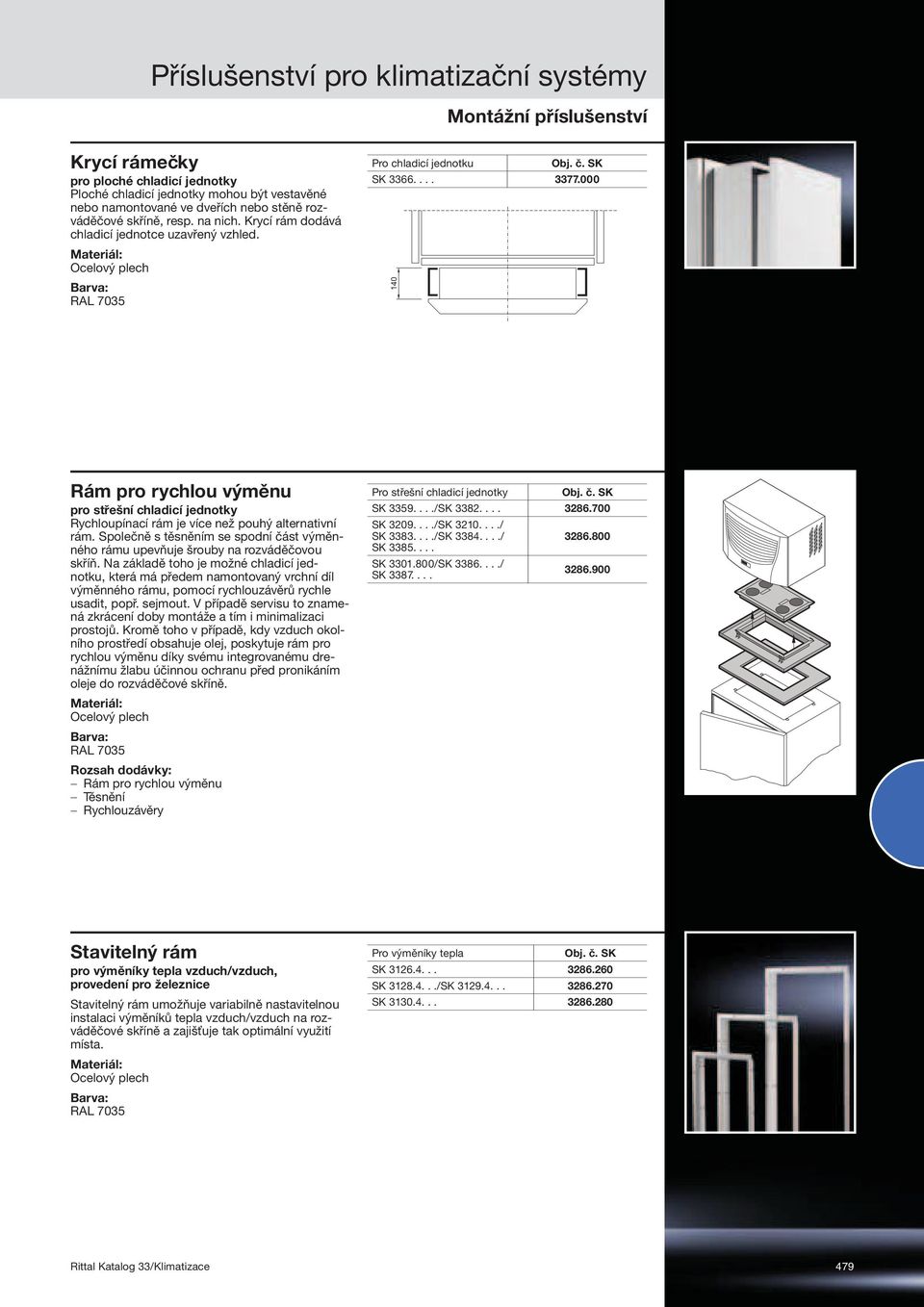

8 Montážní příslušenství Krycí rámečky pro ploché chladicí jednotky Ploché chladicí jednotky mohou být vestavěné nebo namontované ve dveřích nebo stěně rozváděčové skříně, resp. na nich. Krycí rám dodává chladicí jednotce uzavřený vzhled. Ocelový plech Pro chladicí jednotku SK Rám pro rychlou výměnu pro střešní chladicí jednotky Rychloupínací rám je více než pouhý alternativní rám. Společně s těsněním se spodní část výměnného rámu upevňuje šrouby na rozváděčovou skříň. Na základě toho je možné chladicí jednotku, která má předem namontovaný vrchní díl výměnného rámu, pomocí rychlouzávěrů rychle usadit, popř. sejmout. V případě servisu to znamená zkrácení doby montáže a tím i minimalizaci prostojů. Kromě toho v případě, kdy vzduch okolního prostředí obsahuje olej, poskytuje rám pro rychlou výměnu díky svému integrovanému drenážnímu žlabu účinnou ochranu před pronikáním oleje do rozváděčové skříně. Ocelový plech Rám pro rychlou výměnu Těsnění Rychlouzávěry Pro střešní chladicí jednotky SK /SK SK /SK / SK /SK / SK SK /SK / SK Stavitelný rám pro výměníky tepla vzduch/vzduch, provedení pro železnice Stavitelný rám umožňuje variabilně nastavitelnou instalaci výměníků tepla vzduch/vzduch na rozváděčové skříně a zajišťuje tak optimální využití místa. Ocelový plech Pro výměníky tepla SK SK /SK SK Rittal Katalog 33/Klimatizace 479

9 Montážní příslušenství Rámový adaptér pro nástěnné chladicí jednotky K vyrovnání sklonu horních dílů TopPultu na zadní straně. Ocelový plech Povrchová úprava: S práškovým nástřikem Strukturní lak Včetně upevňovacího materiálu. Pro chladicí jednotky 300 W Obj. č. TP SK / ks Dodací lhůta na vyžádání. Montážní výřez Ø Horní hrana pultu Rámový adaptér Chladicí jednotky SK X0 Plechy s ventilačními štěrbinami Pro ventilaci prouděním, s možností snadné dodatečné montáže pomocí 4 šroubů. Ocelový plech Š (B) x V (H) x H (T) 160 x 110 x 8 4 ks x 100 x 8 4 ks x 110 x 8 4 ks Detailní výkresy: Naleznete na internetu. T B H 480 Rittal Katalog 33/Klimatizace

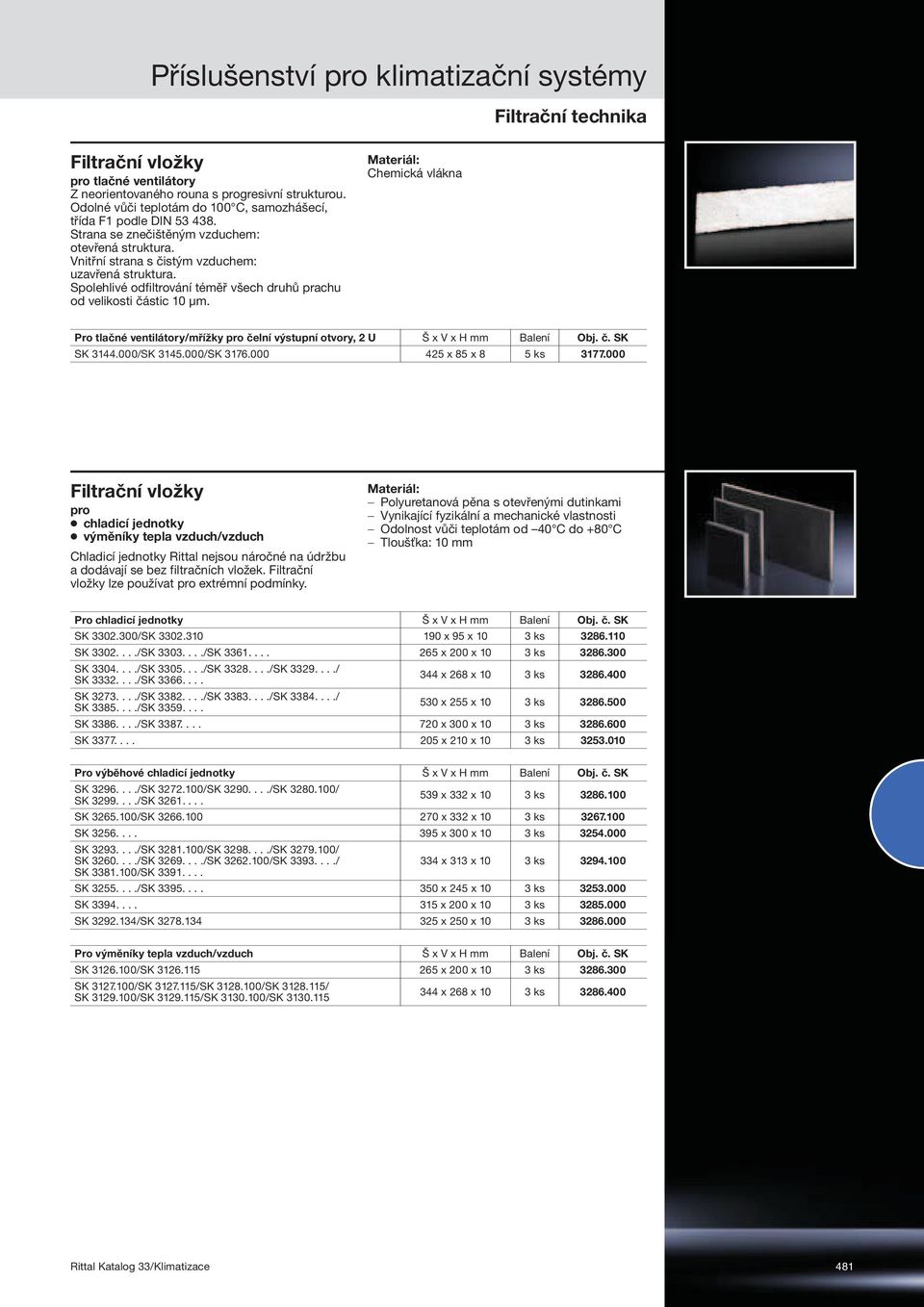

10 Filtrační technika Filtrační vložky pro tlačné ventilátory Z neorientovaného rouna s progresivní strukturou. Odolné vůči teplotám do 100 C, samozhášecí, třída F1 podle DIN Strana se znečištěným vzduchem: otevřená struktura. Vnitřní strana s čistým vzduchem: uzavřená struktura. Spolehlivé odfiltrování téměř všech druhů prachu od velikosti částic 10 µm. Chemická vlákna Pro tlačné ventilátory/mřížky pro čelní výstupní otvory, 2 U Š x V x H SK /SK /SK x 85 x 8 5 ks Filtrační vložky pro chladicí jednotky výměníky tepla vzduch/vzduch Chladicí jednotky Rittal nejsou náročné na údržbu a dodávají se bez filtračních vložek. Filtrační vložky lze používat pro extrémní podmínky. Polyuretanová pěna s otevřenými dutinkami Vynikající fyzikální a mechanické vlastnosti Odolnost vůči teplotám od 40 C do +80 C Tloušťka: 10 Pro chladicí jednotky Š x V x H SK /SK x 95 x 10 3 ks SK /SK /SK x 200 x 10 3 ks SK /SK /SK /SK / SK /SK SK /SK /SK /SK / SK /SK x 268 x 10 3 ks x 255 x 10 3 ks SK /SK x 300 x 10 3 ks SK x 210 x 10 3 ks Pro výběhové chladicí jednotky Š x V x H SK /SK /SK /SK / SK /SK x 332 x 10 3 ks SK /SK x 332 x 10 3 ks SK x 300 x 10 3 ks SK /SK /SK /SK / SK /SK /SK /SK / SK /SK x 313 x 10 3 ks SK /SK x 245 x 10 3 ks SK x 200 x 10 3 ks SK /SK x 250 x 10 3 ks Pro výměníky tepla vzduch/vzduch Š x V x H SK /SK x 200 x 10 3 ks SK /SK /SK /SK / SK /SK /SK /SK x 268 x 10 3 ks Rittal Katalog 33/Klimatizace 481

11 Filtrační technika Kovový filtr Používání vymývatelných kovových filtrů se doporučuje zvláště pro chladicí jednotky provozované v prašném a zaolejovaném prostředí. Při kondenzaci vzduchu nebo páry ulpívají na kovovém povrchu případné částice nečistot. Ty se dají bez problémů vymýt vodou nebo odmašťovacími čisticími prostředky. Hliník Tloušťka: 10 Pro chladicí jednotky Š x V x H SK /SK x 95 x 10 1 ks SK /SK /SK /SK x 200 x 10 1 ks SK /SK /SK /SK / SK /SK SK /SK /SK /SK / SK /SK x 268 x 10 1 ks x 255 x 10 1 ks SK /SK x 300 x 10 1 ks SK x 200 x 10 1 ks Pro výběhové chladicí jednotky Š x V x H SK /SK /SK /SK x 290 x 10 1 ks SK /SK x 315 x 10 1 ks SK /SK x 320 x 10 1 ks SK x 365 x 10 1 ks SK /SK /SK /SK / SK /SK /SK /SK / SK /SK x 328 x 10 1 ks SK /SK x 210 x 10 1 ks SK x 415 x 10 1 ks Pro klimatizační/profilové dveře Š x V x H SK /SK /SK /SK / SK /SK /SK /SK x 78 x 10 1 ks Pro výběhové klimatizační dveře Š x V x H SK /SK /SK /SK x 100 x 10 1 ks SK x 100 x 10 1 ks Pro výběhové klimatizační bočnice Š x V x H SK x 150 x 10 1 ks Pro výměníky tepla vzduch/vzduch Š x V x H SK /SK x 200 x 10 1 ks SK /SK /SK /SK / SK /SK /SK /SK x 268 x 10 1 ks Pro výměníky tepla vzduch/vzduch, nástěnná montáž, provedení pro železnice Š x V x H SK XX 130 x 130 x 10 1 ks SK XX/SK XX 208 x 208 x 10 1 ks SK XX 225 x 225 x 10 1 ks Pro zařízení pro nepřímé chlazení Š x V x H SK /SK /SK /SK x 255 x 10 1 ks SK /SK x 558 x 8 1 ks SK x 268 x 10 1 ks Pro chladiče Š x V x H SK /SK x 800 x 20 1 ks SK /SK /SK x 1050 x 20 1 ks SK /SK /SK x 1035 x 20 1 ks Rittal Katalog 33/Klimatizace

12 Filtrační technika Prachové sítko Speciálně pro používání na chladicích jednotkách a výměnících tepla vzduch/vzduch v místech, kde je okolní vzduch silně znečištěn shluky prachu. Pletivo z nerez oceli Pro jednotky SK /SK / SK /SK / SK /SK / SK /SK / SK /SK / SK Dodací lhůta na vyžádání. 1 ks Je třeba ještě přiobjednat: Držák pro prachové sítko. Držák pro prachové sítko ABS Pro prachové sítko SK ks Dodací lhůta na vyžádání. Náhradní filtrační vložky Z neorientovaného rouna s progresivní strukturou. Odolné vůči teplotám do +100 C, samozhášecí, třída F1 podle DIN Strana se znečištěným vzduchem: otevřená struktura. Vnitřní strana s čistým vzduchem: uzavřená struktura. Spolehlivé odfiltrování téměř všech druhů prachu od velikosti částic 10 µm. Pro termoelektrické chladiče Materiál Filtrační třída podle DIN EN 779 SK /SK Chemická vlákna G2 5 ks Pro ventilátory s filtrem SK Materiál Filtrační třída podle DIN EN 779 G2 5 ks SK G2 5 ks SK Chemická vlákna G3 5 ks SK /SK G3 5 ks SK /SK G3 5 ks Pro výběhové ventilátory s filtrem/ výstupní mřížky SK Materiál Filtrační třída podle DIN EN 779 G2 5 ks SK G2 5 ks SK G3 5 ks Chemická vlákna SK /SK G3 5 ks SK G3 5 ks SK G3 5 ks Pro držák filtru Materiál Filtrační třída podle DIN EN 779 SK Chemická vlákna G2 3 ks Pro ventilátor s filtrem EMC SK Materiál Filtrační třída podle DIN EN 779 G2 5 ks ) SK Chemická vlákna s G2 5 ks ) SK vrstvou G3 5 ks ) SK /SK mědi a niklu G3 5 ks ) SK /SK /SK G3 5 ks ) 1) Pro dosažení stínicích/tlumicích vlastností ventilátoru s filtrem EMC. Rittal Katalog 33/Klimatizace 483

13 Filtrační technika/obecně Jemné filtrační vložky pro ventilátory s filtrem Z neorientovaného rouna s progresivní strukturou. Odolné vůči teplotám do +100 C, samozhášecí, třída F1 podle DIN Strana se znečištěným vzduchem: otevřená struktura. Vnitřní strana s čistým vzduchem: uzavřená struktura. Spolehlivé odfiltrování téměř všech druhů prachu velikosti částic až 10 µm. Chemická vlákna Pro ventilátory s filtrem Filtrační třída podle DIN EN 779 SK F5 5 ks SK F5 5 ks SK /SK F5 5 ks SK /SK /SK F5 5 ks Pro výběhové ventilátory s filtrem/výstupní mřížky Filtrační třída podle DIN EN 779 SK F5 5 ks SK /SK F5 5 ks SK /SK F5 5 ks Síťový zdroj s automatickým rozsahem 240 W pro komponenty 24 V (DC) Pro napájení např. DC ventilátorů s filtrem nebo termoelektrického chladiče SK s primárním vstupním napětím 115/230 V (AC). 1 ks Technické údaje: Certifikáty: CE, UL listed Rozměry Š x V x H: 83 x 125 x 116 Rozsah provozní teploty: 10 C až +71 C K nasunutí a zaklapnutí na 35 lištu DIN Elektrický odpařovač kondenzátu Pro montáž na vnější stranu rozváděčové skříně. S možností použití pro všechny chladicí jednotky do rozváděčových skříní a výměníky tepla vzduch/ voda. Odpařovací výkon: 1) 2,4 l/d 2) 4,2 l/d Pro chladicí jednotky SK / SK Šířka 400 Detailní výkresy: Naleznete na internetu. Dimenzované provozní napětí 230 V, 50/60 Hz ) 115 V, 50/60 Hz ) 230 V, 50/60 Hz ) 115 V, 50/60 Hz ) Elektrický odpařovač kondenzátu, připravený k okamžitému připojení Záchytná láhev na kondenzát K montáži na rozváděčovou skříň. S možností použití pro všechny chladicí jednotky do rozváděčových skříní a výměníky tepla vzduch/ voda. Boční bezpečnostní přepad. Objem cca 0,75 l. 1 Hadice pro odvod kondenzátu Záchytná láhev na kondenzát Držák láhve Včetně upevňovacího příslušenství 1 ks Ø 73 2 Membránová průchodka 3 Max Rittal Katalog 33/Klimatizace

14 Hadice pro odvod kondenzátu K odvádění a vypouštění kondenzátu. Pro připojení k chladicím jednotkám rozváděčových skříní. PVC, transparentní Pro jednotky Délka hadice Tloušťka materiálu Ø Všeobecně SK m 6 x SK /SK m 8 x 1, SK /SK m 10 x 1, SK /SK /SK /SK / SK /SK /SK /SK / SK /SK /SK /SK / SK /SK /SK m 12 x Výstupní mřížka Pro ventilaci konvekcí je možné používat ve spodní a horní části rozváděčové skříně vždy jednu výstupní mřížku. ABS, odolnost materiálu dle UL 94 5VA. Výstupní mřížka Včetně filtrační vložky Rozměry Š x V x H v Příslušenství: Standard Náhradní filtrační vložky, viz strana 483. Jemné filtrační vložky, viz strana 484. EMC 116,5 x 116,5 x ,5 x 148,5 x x 204 x x 255 x x 323 x Ochranný kryt proti stříkající vodě Pro ventilátory s filtrem a výstupní mřížky. Snadné čištění díky vnějšímu silikonovému těsnění používanému v potravinářství. Při montáži na ventilátor s filtrem a výstupní mřížku je dosažen stupeň krytí IP 56 dle normy EN Nerez ocel Silikon Stupeň krytí: Ve spojení s ventilátory s filtrem/výstupními mřížkami je splněna norma NEMA 3R +12. Stupeň krytí je splněn u typu 1, 12, 3, 3R, 4, 4X. U SK a SK je splněn stupeň krytí pouze u typu 1, 12, 3R. Pro ventilátory s filtrem Rozměry SK x 230 x SK x 245 x SK x 330 x SK /SK x 390 x SK /SK x 480 x SK x 480 x Zaslepovací kryt Pokud se musí kvůli zvýšení stupně krytí uzavřít stávající montážní výřezy ventilátorů s filtrem/ výstupních mřížek, lze ve ventilátoru s filtrem/ výstupní mřížce místo filtrační vložky jednoduše použít zaslepovací kryt, aniž by bylo nutné skříň mechanicky upravovat nebo svařovat. Plast Stupeň krytí: IP 54 Pro ventilátory s filtrem/ výstupní mřížky SK ks SK ks SK ks SK /SK ks SK /SK ks Rittal Katalog 33/Klimatizace 485

15 Všeobecně Čelní mřížka o výšce 2 U pro tlačné ventilátory Tato mřížka s čelními výstupní otvory je nutná v případě, kdy je ve spodní části skříně pro elektroniku použit tlačný ventilátor 482,6 (19 ) s příčným prouděním (SK / SK ) a teplý vzduch má vycházet ven v horní části skříně. Mřížka svým vzhledem odpovídá mřížce sacího otvoru tlačného ventilátoru s příčným prouděním. Tyto mřížky se mohou při přirozeném proudění používat také jako čistě vstupní a výstupní mřížky. 1 ks Příslušenství: Filtrační vložka, viz strana 481. Držák filtru pro střešní odvětrání Aby se zvýšil stupeň krytí střešního odvětrání (SK ), je nutné používat filtrační vložku. Tím se dosahuje stupně krytí IP 44 dle normy EN Ocelový plech Držák filtru, včetně filtrační vložky. Š x V x H 340 x 244 x Příslušenství: Náhradní filtrační vložka, viz strana 483. Obtokový ventil Bezpečnostní prvek pro použití ve vodním okruhu mezi zařízením pro nepřímé chlazení a výměníkem tepla vzduch/voda. Brání růstu tlaku čerpadla v zařízení pro nepřímé chlazení proti uzavřenému elektromagnetickému ventilu výměníku tepla vzduch/voda mimo chladicí cyklus. Rozsah nastavení: 2 12 barů Přednastavení: 3 bary Mosaz Provedení 1 / 2 obtokový ventil 1 ks / 4 obtokový ventil 1 ks obtokový ventil 1 ks Vyrovnávací ventil K používání s výměníky tepla vzduch/voda. Obzvláště při počtu n > 1 v okruhu chladicí vody. Správně seřízený ventil pak zajišťuje pro všechny spotřebiče stejné množství chladicího média. Ventil slouží k zajištění hydraulické rovnováhy. Rozsah nastavení: 3 12 l/min Mosaz Provedení 3 / 4 x 1 / 2 pro regulaci objemového průtokového množství 3 / 4 x 3 / 4 pro regulaci objemového průtokového množství 1 ks ks Adaptér se závitem pro rychlouzávěr K používání s výměníky tepla vzduch/voda s rychlouzávěrem. S tímto závitovým adaptérem je možné jednoduché připojení k pevnému i ohebnému potrubí. Mosaz Pro přístroje SK / SK / SK / SK / SK Provedení G3/8 vnitřní závit 2 ks G3/8 vnější závit 2 ks Provedení v nerez oceli V4A na vyžádání. 486 Rittal Katalog 33/Klimatizace

16 Všeobecně Chladicí médium pro zařízení pro nepřímé chlazení Připravená směs Zařízení pro nepřímé chlazení jsou s výjimkou zařízení pro olej a emulze vhodná výhradně k chlazení vody nebo směsi vody a glykolu. Toto chladicí médium slouží kromě ochrany proti mrazu také k potlačování růstu bakterií a jako optimální ochrana proti korozi. Kanystr 10 l Kanystr 25 l Sud 200 l Chladicí médium Venkovní umístění Směs nemrznoucí kapaliny Antifrogen a vody 1 : 2 Standard 1 : 4 1) Dodací lhůta na vyžádání. Nádoba 10 l l l ) 10 l l l ) Připojovací sada pro připojení CRAC system CW k rozvodnému potrubí v budově při použití vody jako chladicí média. Připojovací sada je předmontovaná a připojuje se na připravený vývod vedení s kulovým uzávěrem v přívodu i ve zpětném vedení. Přívod ve směru proudění média Vysokotlaká hadice pro flexibilní připojení k CRAC system CW. Zpětné vedení ve směru proudění média Vysokotlaká hadice pro flexibilní připojení k CRAC system CW. Pro CRAC system CW Jmenovitý průměr potrubí SK až SK až / SK až / SK až Energeticky úsporná sací komora k nasazení na CRAC (klimatizační systémy s cirkulací vzduchu) systémy CW/DX. Sací komora slouží ke zvýšení sací výšky zpětného vzduchu a k jeho přivádění s co nejvyšší úrovní teploty do klimatizačního systému s cirkulací vzduchu CW/DX. Tak je možné výrazně zvýšit energetickou účinnost přístroje. Sací komoru tvoří prázdná skříň přizpůsobená šířce a hloubce klimatizačního systému s cirkulací vzduchu CW/DX. Skříň zařízení a sací komora se k sobě sešroubují pomocí přiložené montážní sady. Prázdná skříň včetně montážní sady Pro klimatizační systém s cirkulací vzduchu CW/DX Výška Upozornění: Jiné výšky pro přizpůsobení stávající výšce prostoru jsou možné na vyžádání. SK až SK až SK až SK až SK až SK až SK až SK až Rittal Katalog 33/Klimatizace 487
