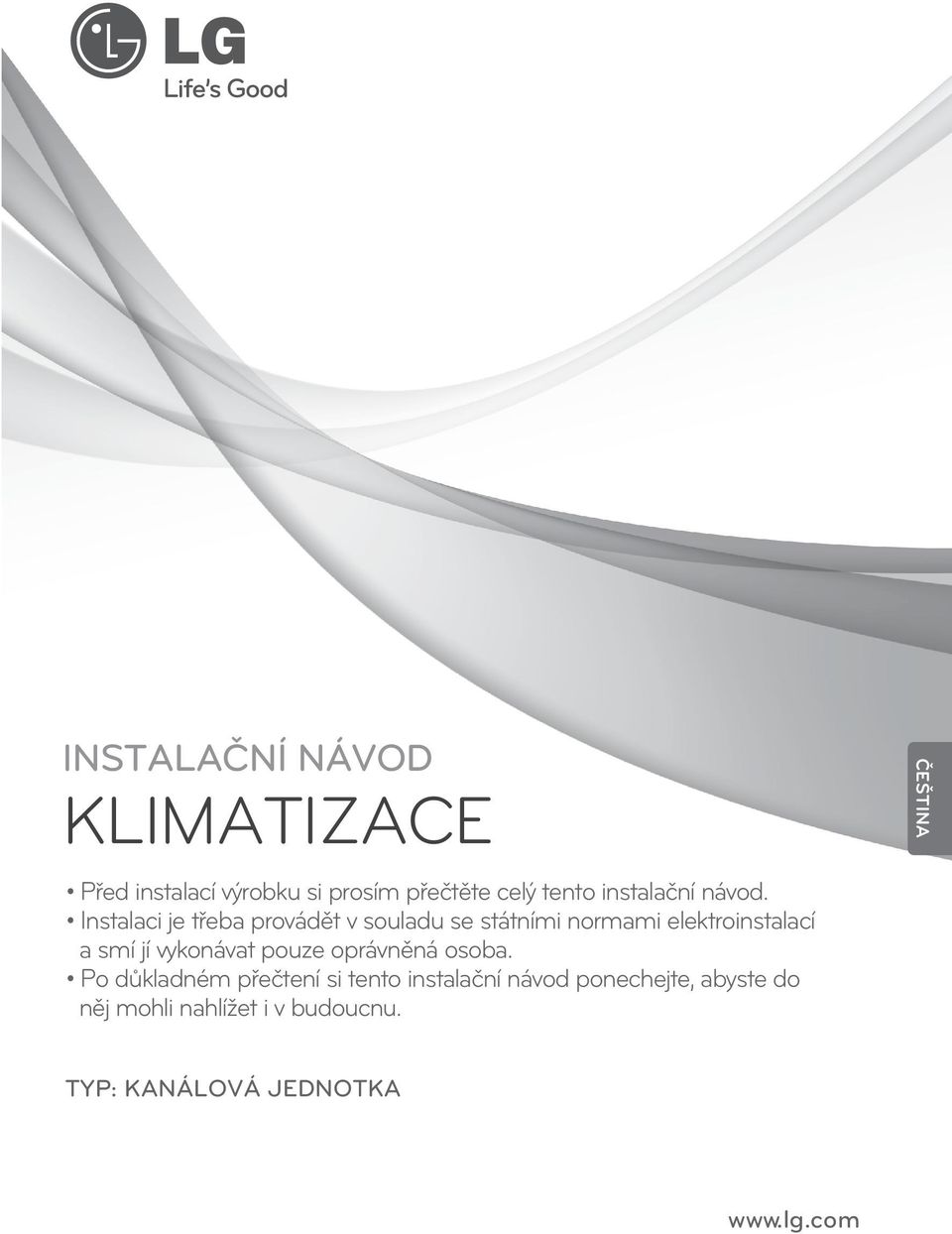

1 INSTALAČNÍ NÁVOD KLIMATIZACE Před instalací výrobku si prosím přečtěte celý tento instalační návod. Instalaci je třeba provádět v souladu se státními normami elektroinstalací a smí jí vykonávat pouze oprávněná osoba. Po důkladném přečtení si tento instalační návod ponechejte, abyste do něj mohli nahlížet i v budoucnu. ČEŠTINA TYP: KANÁLOVÁ JEDNOTKA

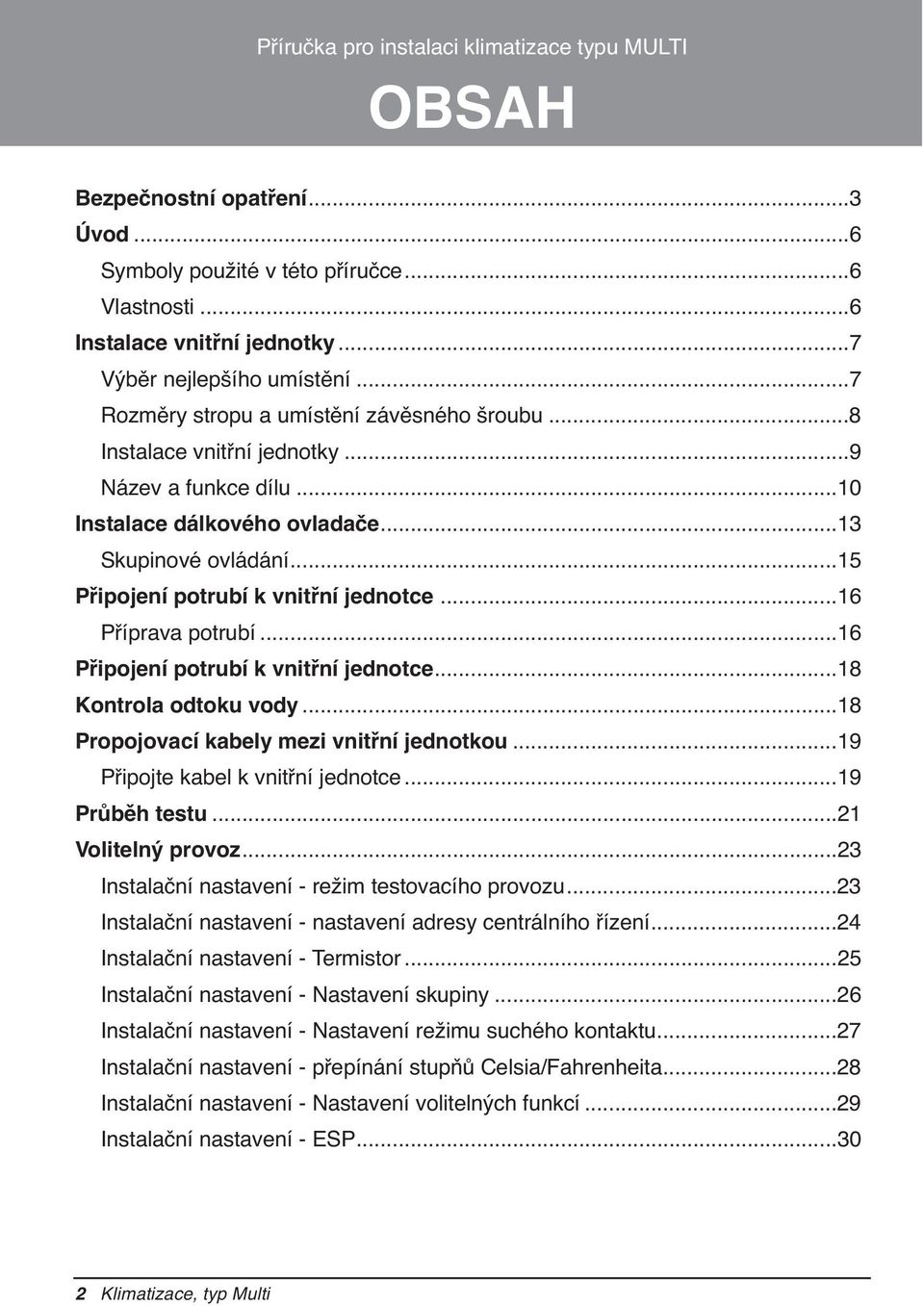

2 Příručka pro instalaci klimatizace typu MULTI OBSAH Bezpečnostní opatření...3 Úvod...6 Symboly použité v této příručce...6 Vlastnosti...6 Instalace vnitřní jednotky...7 Výběr nejlepšího umístění...7 Rozměry stropu a umístění závěsného šroubu...8 Instalace vnitřní jednotky...9 Název a funkce dílu...10 Instalace dálkového ovladače...13 Skupinové ovládání...15 Připojení potrubí k vnitřní jednotce...16 Příprava potrubí...16 Připojení potrubí k vnitřní jednotce...18 Kontrola odtoku vody...18 Propojovací kabely mezi vnitřní jednotkou...19 Připojte kabel k vnitřní jednotce...19 Průběh testu...21 Volitelný provoz...23 Instalační nastavení - režim testovacího provozu...23 Instalační nastavení - nastavení adresy centrálního řízení...24 Instalační nastavení - Termistor...25 Instalační nastavení - Nastavení skupiny...26 Instalační nastavení - Nastavení režimu suchého kontaktu...27 Instalační nastavení - přepínání stupňů Celsia/Fahrenheita...28 Instalační nastavení - Nastavení volitelných funkcí...29 Instalační nastavení - ESP Klimatizace, typ Multi

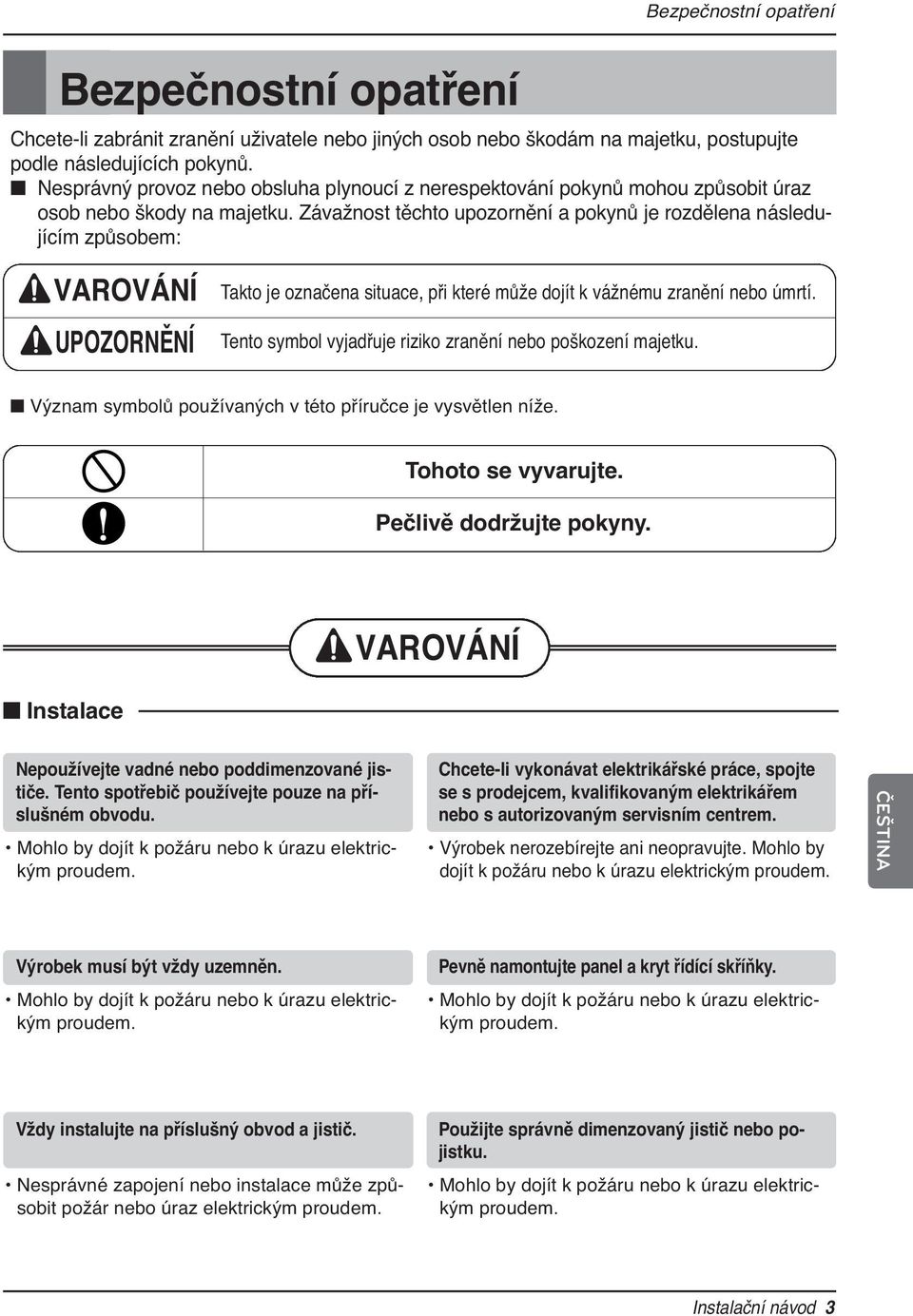

3 Bezpečnostní opatření Bezpečnostní opatření Chcete-li zabránit zranění uživatele nebo jiných osob nebo škodám na majetku, postupujte podle následujících pokynů. n Nesprávný provoz nebo obsluha plynoucí z nerespektování pokynů mohou způsobit úraz osob nebo škody na majetku. Závažnost těchto upozornění a pokynů je rozdělena následujícím způsobem: VAROVÁNÍ UPOZORNĚNÍ Takto je označena situace, při které může dojít k vážnému zranění nebo úmrtí. Tento symbol vyjadřuje riziko zranění nebo poškození majetku. n Význam symbolů používaných v této příručce je vysvětlen níže. Tohoto se vyvarujte. Pečlivě dodržujte pokyny. n Instalace VAROVÁNÍ Nepoužívejte vadné nebo poddimenzované jističe. Tento spotřebič používejte pouze na příslušném obvodu. Mohlo by dojít k požáru nebo k úrazu elektrickým proudem. Chcete-li vykonávat elektrikářské práce, spojte se s prodejcem, kvalifikovaným elektrikářem nebo s autorizovaným servisním centrem. Výrobek nerozebírejte ani neopravujte. Mohlo by dojít k požáru nebo k úrazu elektrickým proudem. ČEŠTINA Výrobek musí být vždy uzemněn. Mohlo by dojít k požáru nebo k úrazu elektrickým proudem. Pevně namontujte panel a kryt řídící skříňky. Mohlo by dojít k požáru nebo k úrazu elektrickým proudem. Vždy instalujte na příslušný obvod a jistič. Nesprávné zapojení nebo instalace může způsobit požár nebo úraz elektrickým proudem. Použijte správně dimenzovaný jistič nebo pojistku. Mohlo by dojít k požáru nebo k úrazu elektrickým proudem. Instalační návod 3

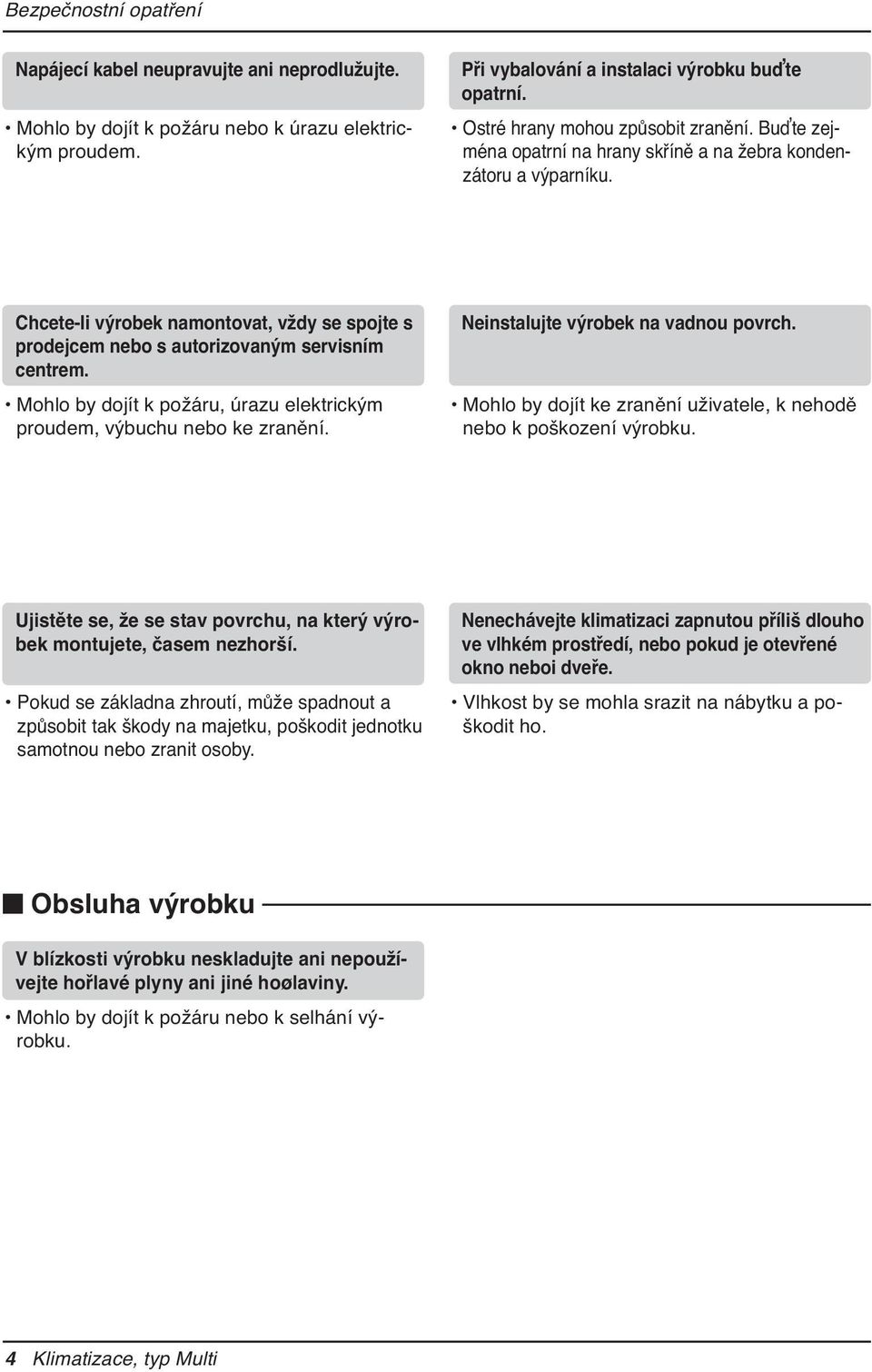

4 Bezpečnostní opatření Napájecí kabel neupravujte ani neprodlužujte. Mohlo by dojít k požáru nebo k úrazu elektrickým proudem. Při vybalování a instalaci výrobku buďte opatrní. Ostré hrany mohou způsobit zranění. Buďte zejména opatrní na hrany skříně a na žebra kondenzátoru a výparníku. Chcete-li výrobek namontovat, vždy se spojte s prodejcem nebo s autorizovaným servisním centrem. Mohlo by dojít k požáru, úrazu elektrickým proudem, výbuchu nebo ke zranění. Neinstalujte výrobek na vadnou povrch. Mohlo by dojít ke zranění uživatele, k nehodě nebo k poškození výrobku. Ujistěte se, že se stav povrchu, na který výrobek montujete, časem nezhorší. Pokud se základna zhroutí, může spadnout a způsobit tak škody na majetku, poškodit jednotku samotnou nebo zranit osoby. Nenechávejte klimatizaci zapnutou příliš dlouho ve vlhkém prostředí, nebo pokud je otevřené okno neboi dveře. Vlhkost by se mohla srazit na nábytku a poškodit ho. n Obsluha výrobku V blízkosti výrobku neskladujte ani nepoužívejte hořlavé plyny ani jiné hoølaviny. Mohlo by dojít k požáru nebo k selhání výrobku. 4 Klimatizace, typ Multi

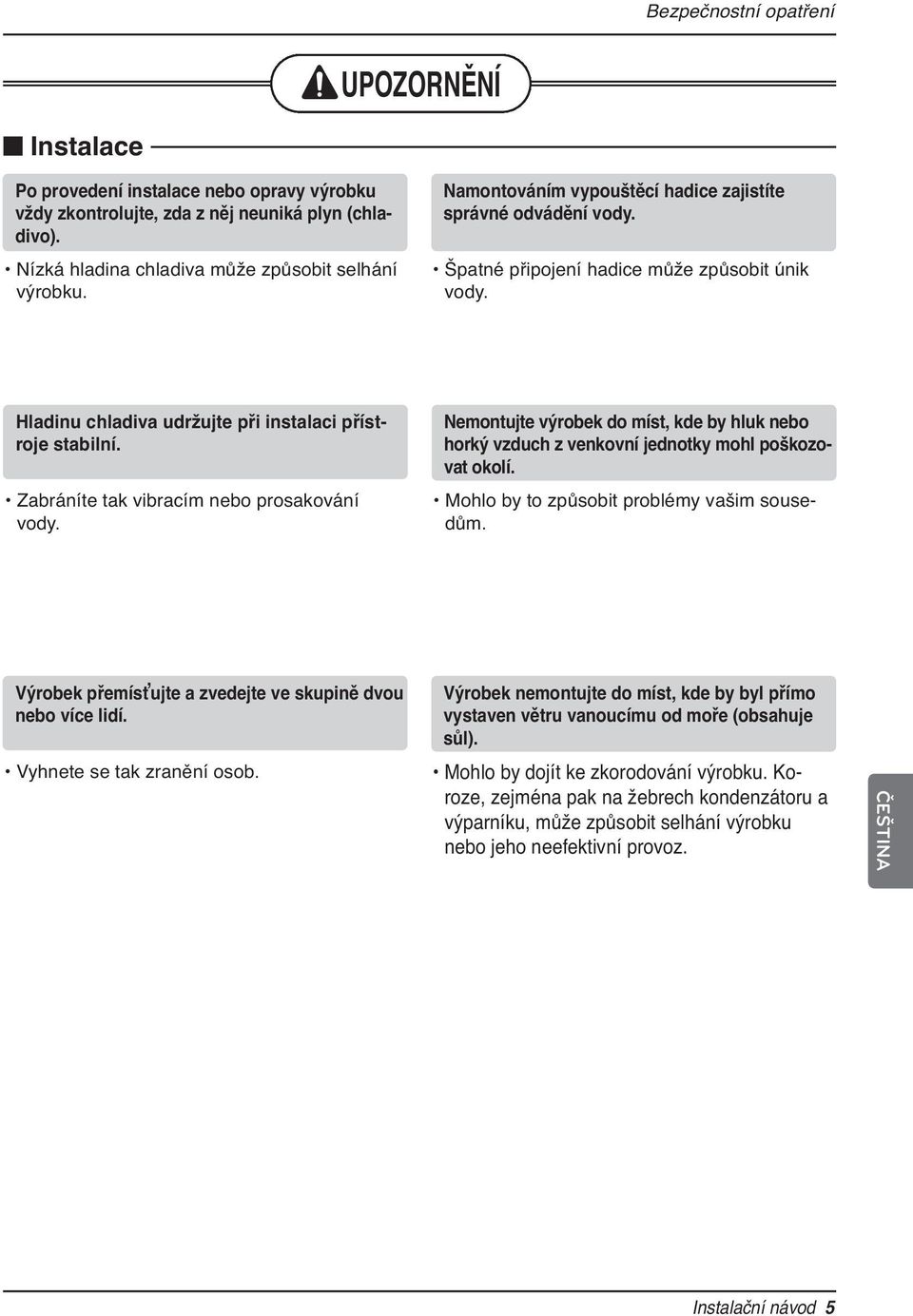

5 Bezpečnostní opatření UPOZORNĚNÍ n Instalace Po provedení instalace nebo opravy výrobku vždy zkontrolujte, zda z něj neuniká plyn (chladivo). Nízká hladina chladiva může způsobit selhání výrobku. Namontováním vypouštěcí hadice zajistíte správné odvádění vody. Špatné připojení hadice může způsobit únik vody. Hladinu chladiva udržujte při instalaci přístroje stabilní. Zabráníte tak vibracím nebo prosakování vody. Nemontujte výrobek do míst, kde by hluk nebo horký vzduch z venkovní jednotky mohl poškozovat okolí. Mohlo by to způsobit problémy vašim sousedům. Výrobek přemísťujte a zvedejte ve skupině dvou nebo více lidí. Vyhnete se tak zranění osob. Výrobek nemontujte do míst, kde by byl přímo vystaven větru vanoucímu od moře (obsahuje sůl). Mohlo by dojít ke zkorodování výrobku. Koroze, zejména pak na žebrech kondenzátoru a výparníku, může způsobit selhání výrobku nebo jeho neefektivní provoz. ČEŠTINA Instalační návod 5

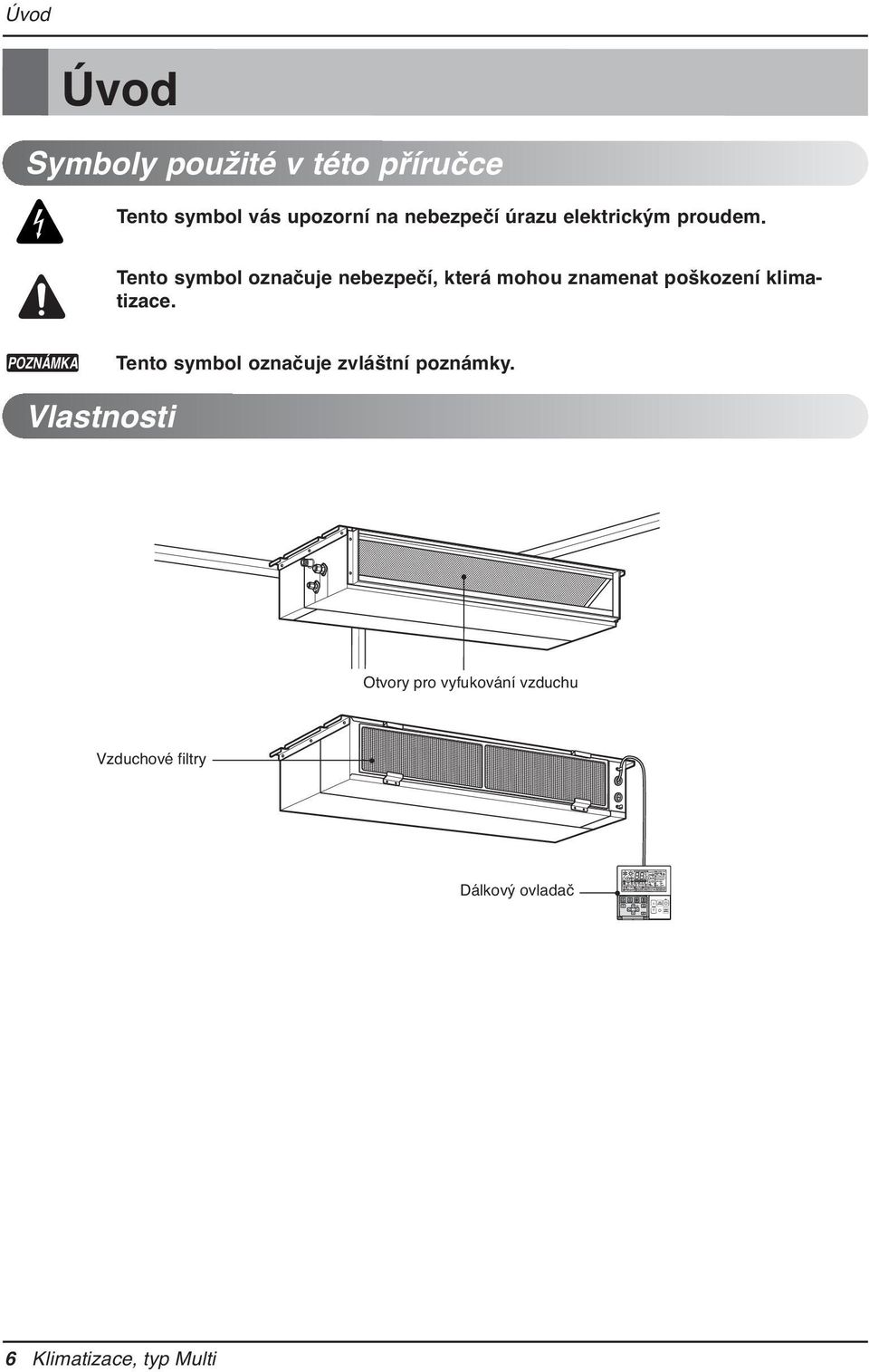

6 Úvod Úvod Symboly použité v této příručce Tento symbol vás upozorní na nebezpečí úrazu elektrickým proudem. Tento symbol označuje nebezpečí, která mohou znamenat poškození klimatizace. POZNÁMKA Tento symbol označuje zvláštní poznámky. Vlastnosti Otvory pro vyfukování vzduchu Vzduchové filtry Dálkový ovladač 6 Klimatizace, typ Multi

7 Instalace vnitřní jednotky Instalace vnitřní jednotky Výběr nejlepšího umístění Vnitřní jednotka Instalaci jednotky proveďte na místě, které splňuje následující podmínky. Instalační místo musí bez potíží unést nejméně čtyřnásobek hmotnosti vnitřní jednotky. Instalační místo musí umožnit snadné provedení kontroly a/nebo opravy jednotky. Instalační místo musí být rovné. Instalační místo musí umožňovat snadné propojení vnitřní a venkovní jednotky. Instalační místo musí zaručit, že jednotka nebude ovlivněna elektrickým šumem. Instalační místo s dobrou cirkulací vzduchu. V blízkosti jednotky se nesmí nacházet žádný zdroj tepla nebo páry. Pohled shora (Jednotka: mm) Přední strana Pohled z boku (Jednotka: mm) 600 H=20 nebo více Rozměr H je nutný pro získání šikmé plochy umožňující odvádění vody, jak je uvedeno na obrázku Ujistěte se, že je jednotka vzhledem k závěsným šroubům správně umístěna. Vytvoření stropního servisního otvoru pro čistění filtru nebo údržbu produktu. (Délka: mm) Model A B 9/12k /24k A(Min) B(Min) ČEŠTINA Strop Servisní prostor A B Instalační návod 7

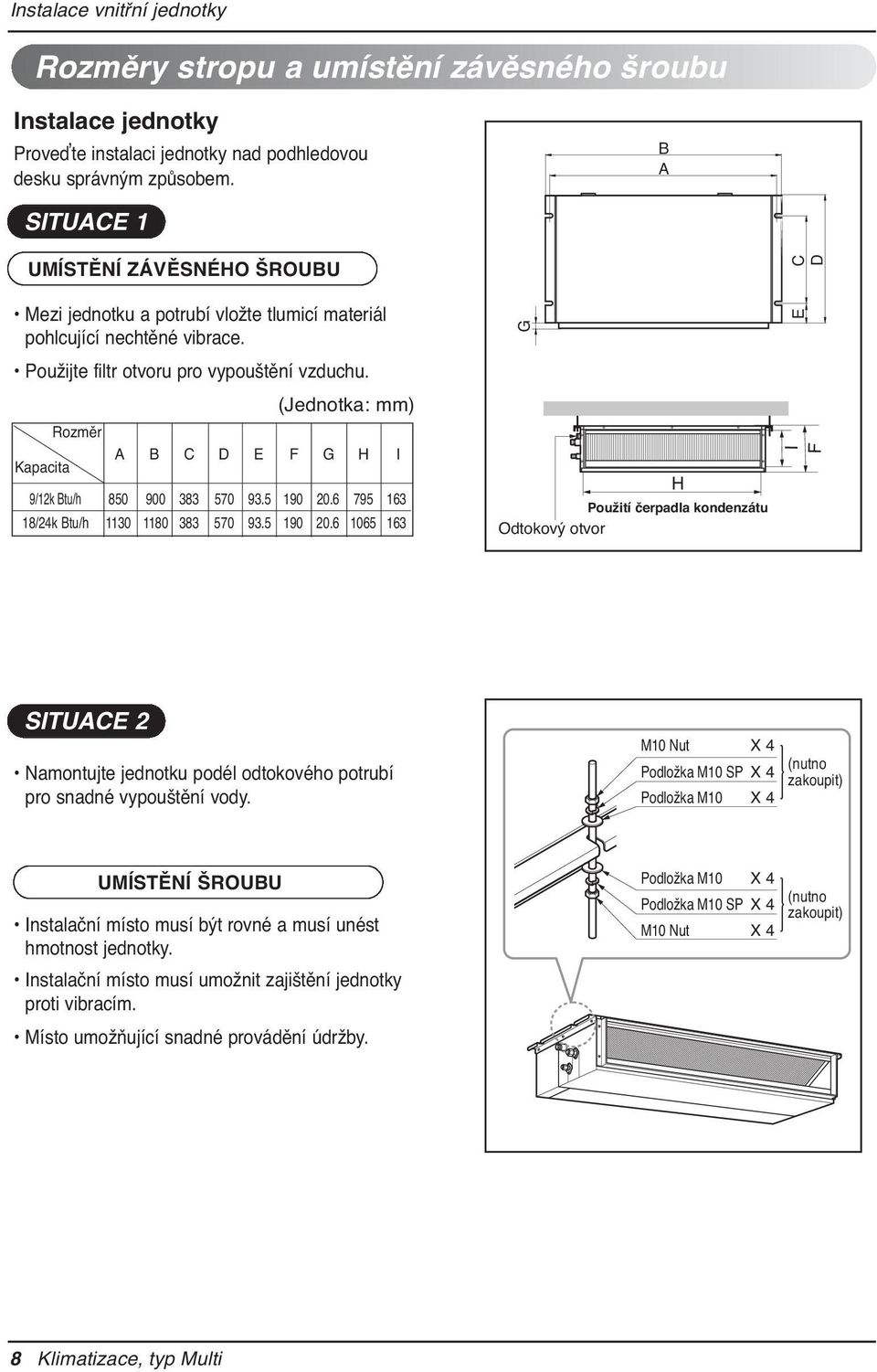

8 Instalace vnitřní jednotky Rozměry stropu a umístění závěsného šroubu Instalace jednotky Proveďte instalaci jednotky nad podhledovou desku správným způsobem. B A SITUACE 1 UMÍSTĚNÍ ZÁVĚSNÉHO ŠROUBU Mezi jednotku a potrubí vložte tlumicí materiál pohlcující nechtěné vibrace. Použijte filtr otvoru pro vypouštění vzduchu. Kapacita Rozměr (Jednotka: mm) A B C D E F G H I 9/12k Btu/h /24k Btu/h G H Použití čerpadla kondenzátu Odtokový otvor C D E I F SITUACE 2 Namontujte jednotku podél odtokového potrubí pro snadné vypouštění vody. M10 Nut X 4 Podložka M10 SP X 4 Podložka M10 X 4 (nutno zakoupit) UMÍSTĚNÍ ŠROUBU Instalační místo musí být rovné a musí unést hmotnost jednotky. Instalační místo musí umožnit zajištění jednotky proti vibracím. Místo umožňující snadné provádění údržby. Podložka M10 X 4 Podložka M10 SP X 4 M10 Nut X 4 (nutno zakoupit) 8 Klimatizace, typ Multi

9 Instalace vnitřní jednotky Instalace vnitřní jednotky Zvolte a označte umístění upevňovacích šroubů. Vyvrtejte ve stropní desce otvor pro kotvu. Vložte kotvu a podložku na závěsné šrouby a upevněte závěsné šrouby ke stropu. Závěsné šrouby pevně utáhněte ke kotvě. Upevněte instalační desky na závěsné šrouby (vyrovnejte do přibližně vodorovné polohy) pomocí matek, podložek a pružinových podložek. Stará budova Nová budova UPOZORNĚNÍ : Aby nedošlo k pádu jednotky, matici a šroub řádně utáhněte. 1 Kotva 2 Plochá podložka 3 Pružinová podložka 4 Matice 5 Závěsné šrouby ČEŠTINA Instalační návod 9

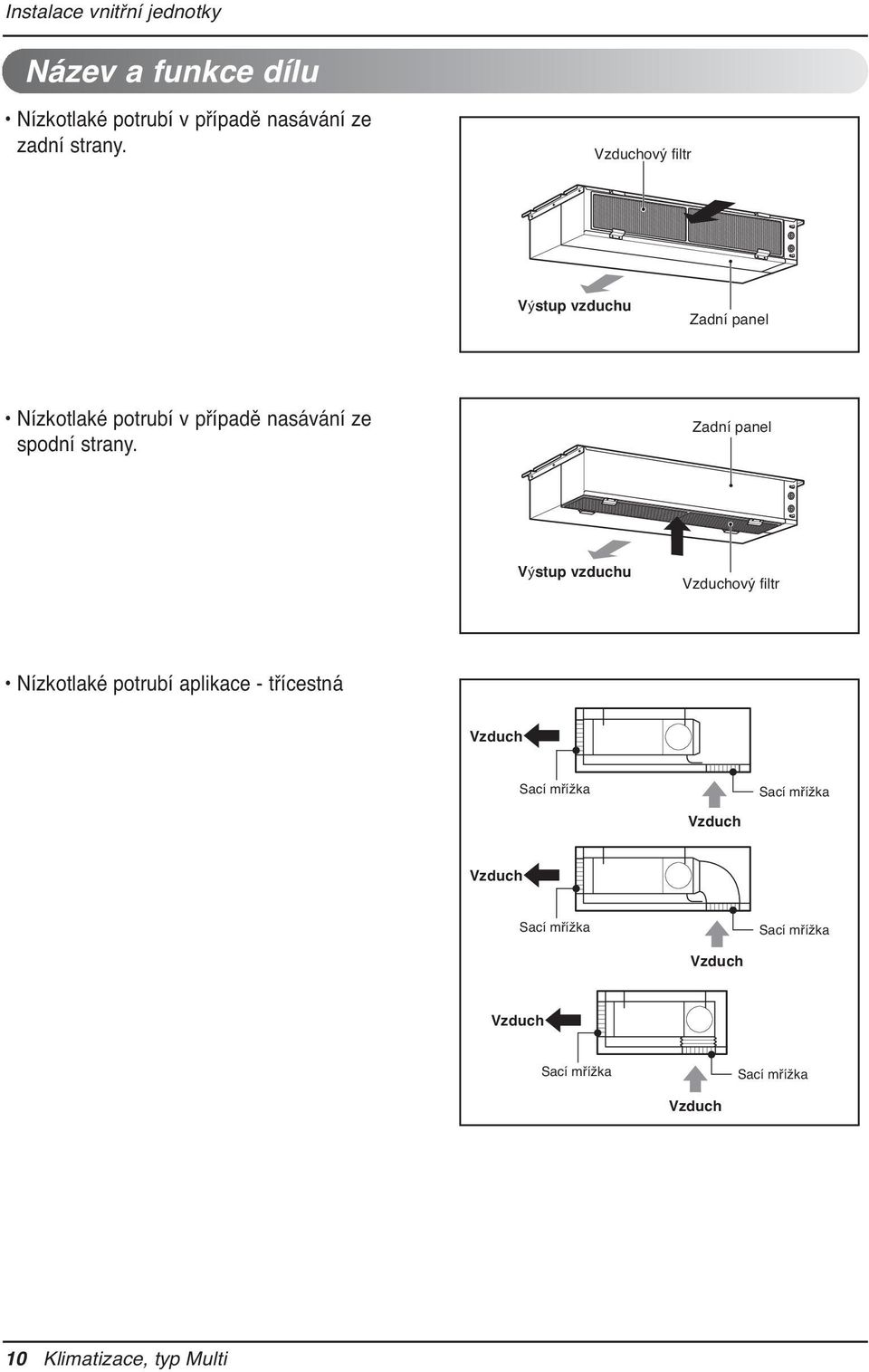

10 Instalace vnitřní jednotky Název a funkce dílu Nízkotlaké potrubí v případě nasávání ze zadní strany. Vzduchový filtr Výstup vzduchu Zadní panel Nízkotlaké potrubí v případě nasávání ze spodní strany. Zadní panel Výstup vzduchu Vzduchový filtr Nízkotlaké potrubí aplikace - třícestná Vzduch Sací mřížka Sací mřížka Vzduch Vzduch Sací mřížka Sací mřížka Vzduch Vzduch Sací mřížka Sací mřížka Vzduch 10 Klimatizace, typ Multi

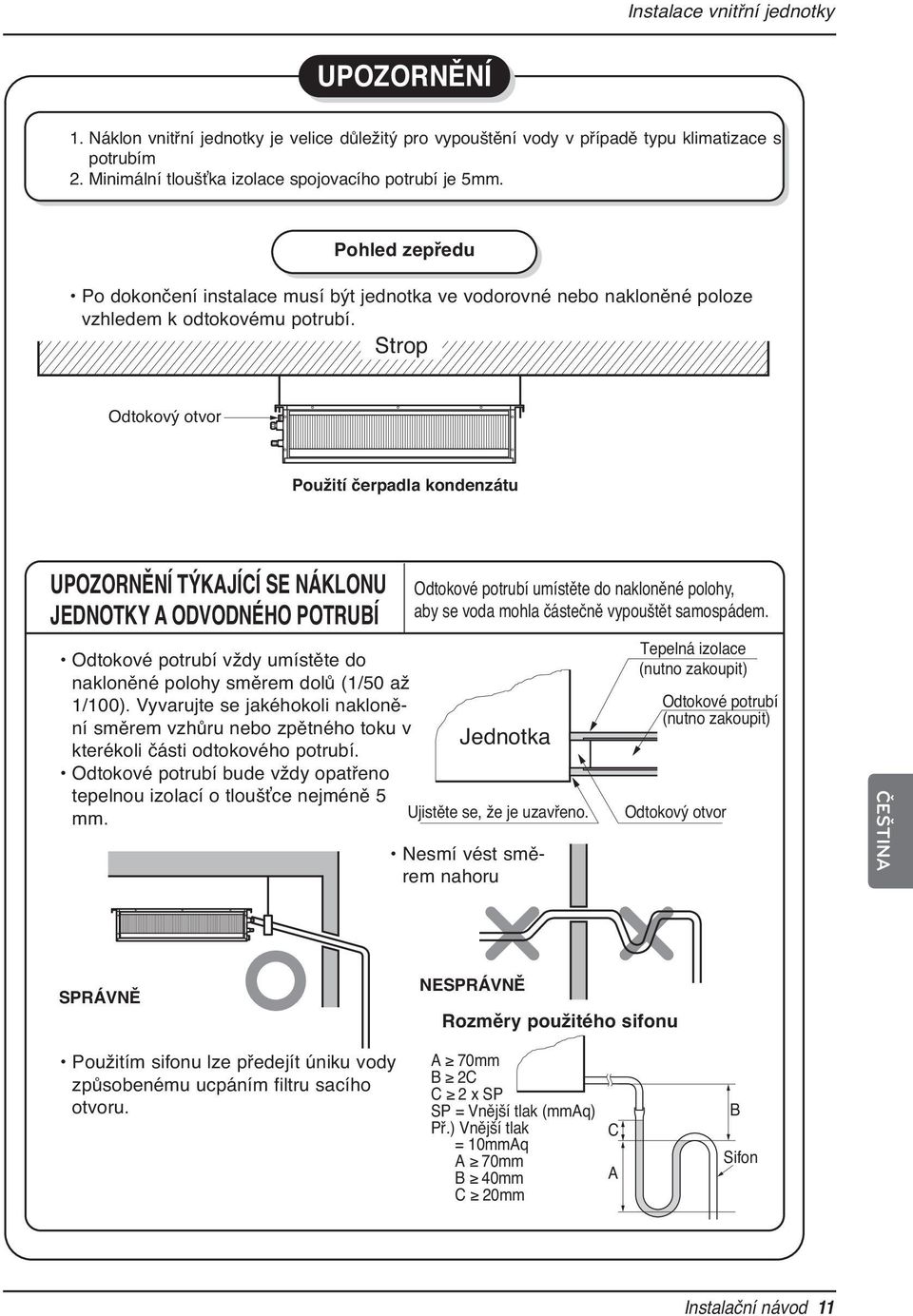

11 Instalace vnitřní jednotky UPOZORNĚNÍ 1. Náklon vnitřní jednotky je velice důležitý pro vypouštění vody v případě typu klimatizace s potrubím 2. Minimální tloušťka izolace spojovacího potrubí je 5mm. Pohled zepředu Po dokončení instalace musí být jednotka ve vodorovné nebo nakloněné poloze vzhledem k odtokovému potrubí. Strop Odtokový otvor Použití čerpadla kondenzátu UPOZORNĚNÍ TÝKAJÍCÍ SE NÁKLONU JEDNOTKY A ODVODNÉHO POTRUBÍ Odtokové potrubí umístěte do nakloněné polohy, aby se voda mohla částečně vypouštět samospádem. Odtokové potrubí vždy umístěte do nakloněné polohy směrem dolů (1/50 až 1/100). Vyvarujte se jakéhokoli naklonění směrem vzhůru nebo zpětného toku v Jednotka kterékoli části odtokového potrubí. Odtokové potrubí bude vždy opatřeno tepelnou izolací o tloušťce nejméně 5 mm. Ujistěte se, že je uzavřeno. Nesmí vést směrem nahoru Tepelná izolace (nutno zakoupit) Odtokové potrubí (nutno zakoupit) Odtokový otvor ČEŠTINA SPRÁVNĚ Použitím sifonu lze předejít úniku vody způsobenému ucpáním filtru sacího otvoru. NESPRÁVNĚ Rozměry použitého sifonu A 70mm B 2C C 2 x SP SP = Vnější tlak (mmaq) Př.) Vnější tlak = 10mmAq A 70mm B 40mm C 20mm C A B Sifon Instalační návod 11

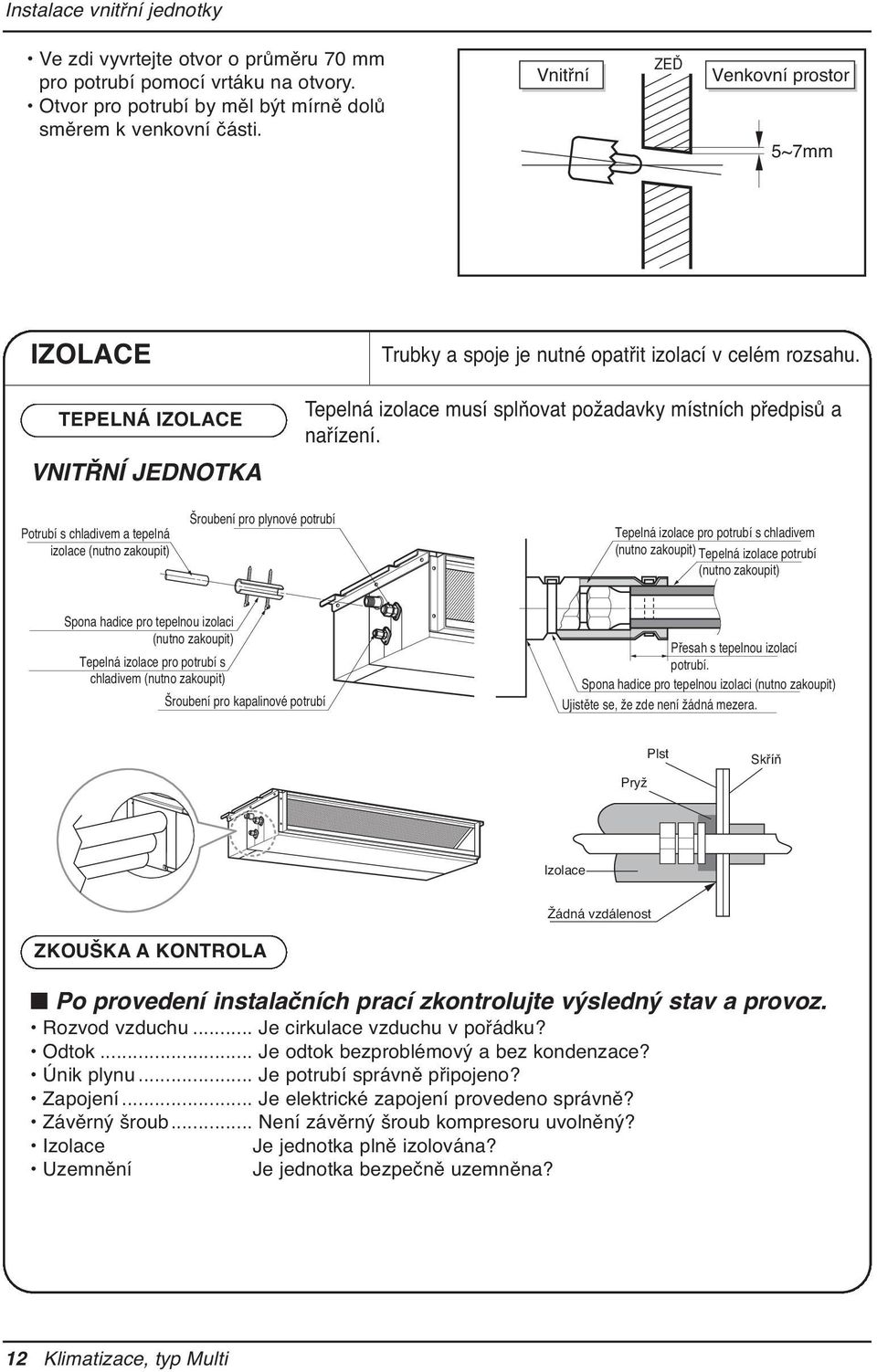

12 Instalace vnitřní jednotky Ve zdi vyvrtejte otvor o průměru 70 mm pro potrubí pomocí vrtáku na otvory. Otvor pro potrubí by měl být mírně dolů směrem k venkovní části. Vnitřní ZEĎ Venkovní prostor 5~7mm IZOLACE TEPELNÁ IZOLACE VNITŘNÍ JEDNOTKA Trubky a spoje je nutné opatřit izolací v celém rozsahu. Tepelná izolace musí splňovat požadavky místních předpisů a nařízení. Potrubí s chladivem a tepelná izolace (nutno zakoupit) Šroubení pro plynové potrubí Tepelná izolace pro potrubí s chladivem (nutno zakoupit) Tepelná izolace potrubí (nutno zakoupit) Spona hadice pro tepelnou izolaci (nutno zakoupit) Tepelná izolace pro potrubí s chladivem (nutno zakoupit) Šroubení pro kapalinové potrubí Přesah s tepelnou izolací potrubí. Spona hadice pro tepelnou izolaci (nutno zakoupit) Ujistěte se, že zde není žádná mezera. Plst Pryž Skříň Izolace Žádná vzdálenost ZKOUŠKA A KONTROLA n Po provedení instalačních prací zkontrolujte výsledný stav a provoz. Rozvod vzduchu... Je cirkulace vzduchu v pořádku? Odtok... Je odtok bezproblémový a bez kondenzace? Únik plynu... Je potrubí správně připojeno? Zapojení... Je elektrické zapojení provedeno správně? Závěrný šroub... Není závěrný šroub kompresoru uvolněný? Izolace Je jednotka plně izolována? Uzemnění Je jednotka bezpečně uzemněna? 12 Klimatizace, typ Multi

13 Instalace dálkového ovladače Instalace dálkového ovladače 1. Na místo, kam si přejete namontovat dálkové ovládání, umístěte držák a pevně jej přimontujte pomocí dodaných šroubů. - Držák umístěte tak, aby se neprohýbal. V opačném případě by mohlo dojít ke špatnému nastavení dálkového ovládání. Pokud máte k dispozici podkladovou elektroinstalační krabici, pevně k ní držák dálkového ovládání připevněte. - Instalace produktu proveďte takovým způsobem, aby po jejím dokončení nebyla mezi produktem a stěnou mezera umožňující nežádoucí otřesy. 2. Kabel dálkového ovládání lze namontovat do tří směrů. - Směr upevnění kabelu: otvor vedoucí dnem panelu, otvor nahoře, otvor na pravém boku. - Pokud chcete kabel dálkového ovládání vést boky panelu (směrem nahoru anebo doprava), odstraňte nejdříve příslušné drážky. h Drážky průchodů odstraňte dlouhým ostrým předmětem. 1 Restrukturalizace na povrch zdi 2 Horní část drážky 3 Pravá část drážky ČEŠTINA <Drážky vodičů> Instalační návod 13

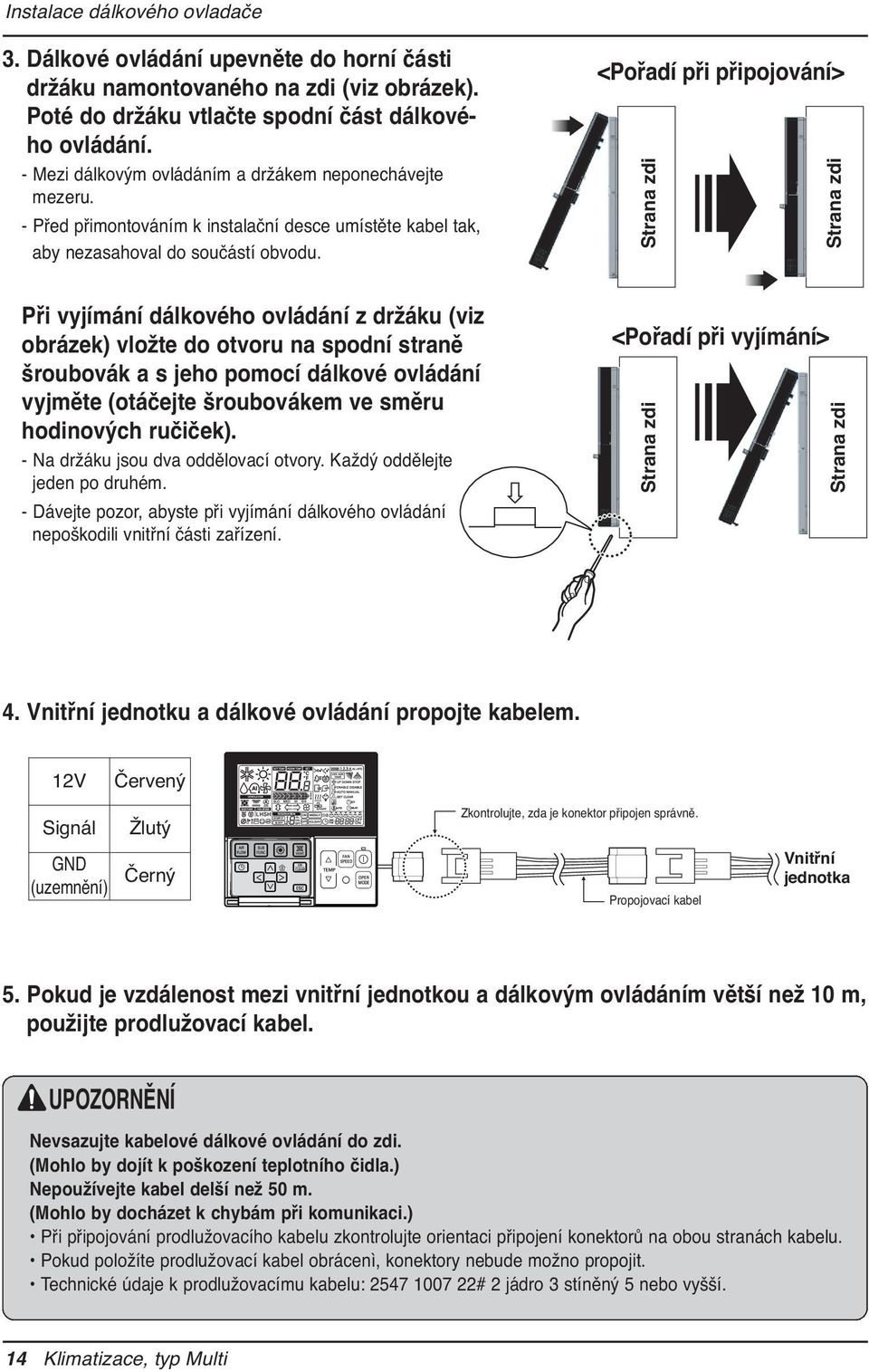

14 Instalace dálkového ovladače 3. Dálkové ovládání upevněte do horní části držáku namontovaného na zdi (viz obrázek). Poté do držáku vtlačte spodní část dálkového ovládání. - Mezi dálkovým ovládáním a držákem neponechávejte mezeru. - Před přimontováním k instalační desce umístěte kabel tak, aby nezasahoval do součástí obvodu. <Pořadí při připojování> Strana zdi Strana zdi Při vyjímání dálkového ovládání z držáku (viz obrázek) vložte do otvoru na spodní straně šroubovák a s jeho pomocí dálkové ovládání vyjměte (otáčejte šroubovákem ve směru hodinových ručiček). - Na držáku jsou dva oddělovací otvory. Každý oddělejte jeden po druhém. - Dávejte pozor, abyste při vyjímání dálkového ovládání nepoškodili vnitřní části zařízení. <Pořadí při vyjímání> Strana zdi Strana zdi 4. Vnitřní jednotku a dálkové ovládání propojte kabelem. 12V Červený Signál GND (uzemnění) Žlutý Černý Zkontrolujte, zda je konektor připojen správně. Propojovací kabel Vnitřní jednotka 5. Pokud je vzdálenost mezi vnitřní jednotkou a dálkovým ovládáním větší než 10 m, použijte prodlužovací kabel. UPOZORNĚNÍ Nevsazujte kabelové dálkové ovládání do zdi. (Mohlo by dojít k poškození teplotního čidla.) Nepoužívejte kabel delší než 50 m. (Mohlo by docházet k chybám při komunikaci.) Při připojování prodlužovacího kabelu zkontrolujte orientaci připojení konektorů na obou stranách kabelu. Pokud položíte prodlužovací kabel obrácenì, konektory nebude možno propojit. Technické údaje k prodlužovacímu kabelu: # 2 jádro 3 stíněný 5 nebo vyšší. 14 Klimatizace, typ Multi

15 Skupinové ovládání 1. Při instalaci více než 2 jednotek klimatizace na jeden kabelový dálkový ovladač proveďte připojení podle obrázku napravo. Nejedná-li se o komunikační vnitřní jednotku, nastavte ji jako slave (podřízená). Zkontrolujte komunikaci v příručce výrobku. GND (uzemnění) Signální vodič 12V Instalace dálkového ovladače GND (uzemnění) Signální vodič Při ovládání více vnitřních jednotek s funkcí komunikace jedním dálkovým ovladačem, musíte změnit nastavení master/slave (řídící/podřízené) vnitřní jednotky. - U vnitřních jednotek se konfigurace výrobku master/slave (řídící/podřízené) po dokončení vnitřní jednotky vypnou ( OFF ) a zapnou ( ON ) po 1 minutě. - Pro kazetu stropního typu a skupiny výrobků s kanálem změňte nastavení vnitřní PCB. ON ON #3 vypnout (OFF): Master (řídící) #3 zapnout (ON): Slave (podřízené) (Výchozí tovární nastavení) - U nástěnného typu a sloupového typu změňte nastavení master/slave (řídící/podřízené) použitím bezdrátového dálkového ovladače. (Nahlédněte do uživatelské příručky dálkového ovladače pro podrobnosti) h Při instalaci 2 dálkových ovladačů k vnitřní jednotce s funkcí komunikace, nastavte hodnotu master/slave (řídící/podřízené) dálkového ovladače. (Viz výběr hodnoty master/slave (řídící/podřízené) dálkového ovladače) Při ovládání skupiny mohou být omezeny některé funkce kromě základních. Např. rychlost ventilátoru nízké/střední/vysoké, zámek dálkového ovladače a nastavení času. 2. Při instalaci více než 2 kabelových dálkových ovladačů na jednu klimatizaci proveďte připojení podle obrázku napravo. Při instalaci více než 2 jednotek kabelového dálkového ovladače k jedné klimatizaci nastavte jeden dálkový ovladač jako master (řídící) a ostatní jako slave (podřízené), jak je zobrazeno na obrázku vpravo. Skupinu nelze u některých výrobků ovládat podle nákresu napravo. Pro více podrobností nahlédněte do příručky výrobku. GND (uzemnění) Signální vodič 12V B Y R GND (uzemnění) Signální vodič 12V B Y R MASTER (ŘÍDÍCÍ) SLAVE (PODŘÍZENÉ) <Při paralelním zapojení 2 kabelových dálkových ovladačů> ČEŠTINA Při ovládání ve skupinách nastavte hodnotu master/slave (řídící/podřízené) dálkového ovladače. Nahlédněte do sekce nastavení pro více podrobností pro nastavení hodnoty master/slave (řídící/podřízené). Instalační návod 15

16 Připojení potrubí k vnitřní jednotce Připojení potrubí k vnitřní jednotce Příprava potrubí Hlavní příčinou úniku plynu bývá chybné provedení úpravy potrubí. Proveďte úpravu potrubí správným způsobem podle následujícího postupu: Měděná trubka 90 Šikmá Nerovná Hrubá 1) Ořízněte trubky a kabel. n Použijte sadu trubek dodaných jako příslušenství nebo trubky zakoupené lokálně. n Změřte vzdálenost mezi vnitřní a venkovní jednotkou. n Uřízněte trubky o něco delší než je naměřená délka. n Seřízněte kabely na délku o 1,5 m vyšší než je délka potrubí. 2) Odstraňování ostřin n Pečlivě odstraňte všechny ostřiny z celého průřezu potrubí. n Při odstraňování ostřin a nečistot potrubí nakloňte koncem dolů, aby nečistoty nemohly zapadnout dále do potrubí. 3) Nasazení matice n Odstraňte šestihranné matice připevněné k vnitřní jednotce a po odstranění ostřin a nečistot je nasaďte na potrubí. (toto není možné provést po provedení úpravy potrubí) 4) Úprava potrubí n Proveďte úpravu potrubí pomocí k tomu určeného nástroje, jak je uvedeno na obrázku. Vnější průměr "A" 1/4" 0~0.5 3/8" 0.5~0.8 1/2" 0.5~0.8 5/8" 0.8~1.0 3/4" 1.0~1.3 Pevně upevněte měděnou trubku ke vzpěře (nebo podstavec) podle rozměrů v tabulce výše. Trubka Výstružník Spodní část Šestihranná matice Měděná trubka Klika Držák Držák "A" Třmen Kužel Měděná trubka Klika svěráku Červená šipka Hladký povrch po celém obvodu Povrch uvnitř je hladký bez škrábanců. 5) Kontrola n Porovnejte upravenou trubku s níže uvedeným obrázkem. n Je-li trubka upravena nesprávným způsobem, odřízněte příslušnou část trubky a proveďte úpravu znovu. 16 Klimatizace, typ Multi Rovnoměrná délka po celém obvodu = Nesprávné provedení úpravy = Zešikmení S poškozeným povrchem Trhliny Nerovnoměrná tloušťka

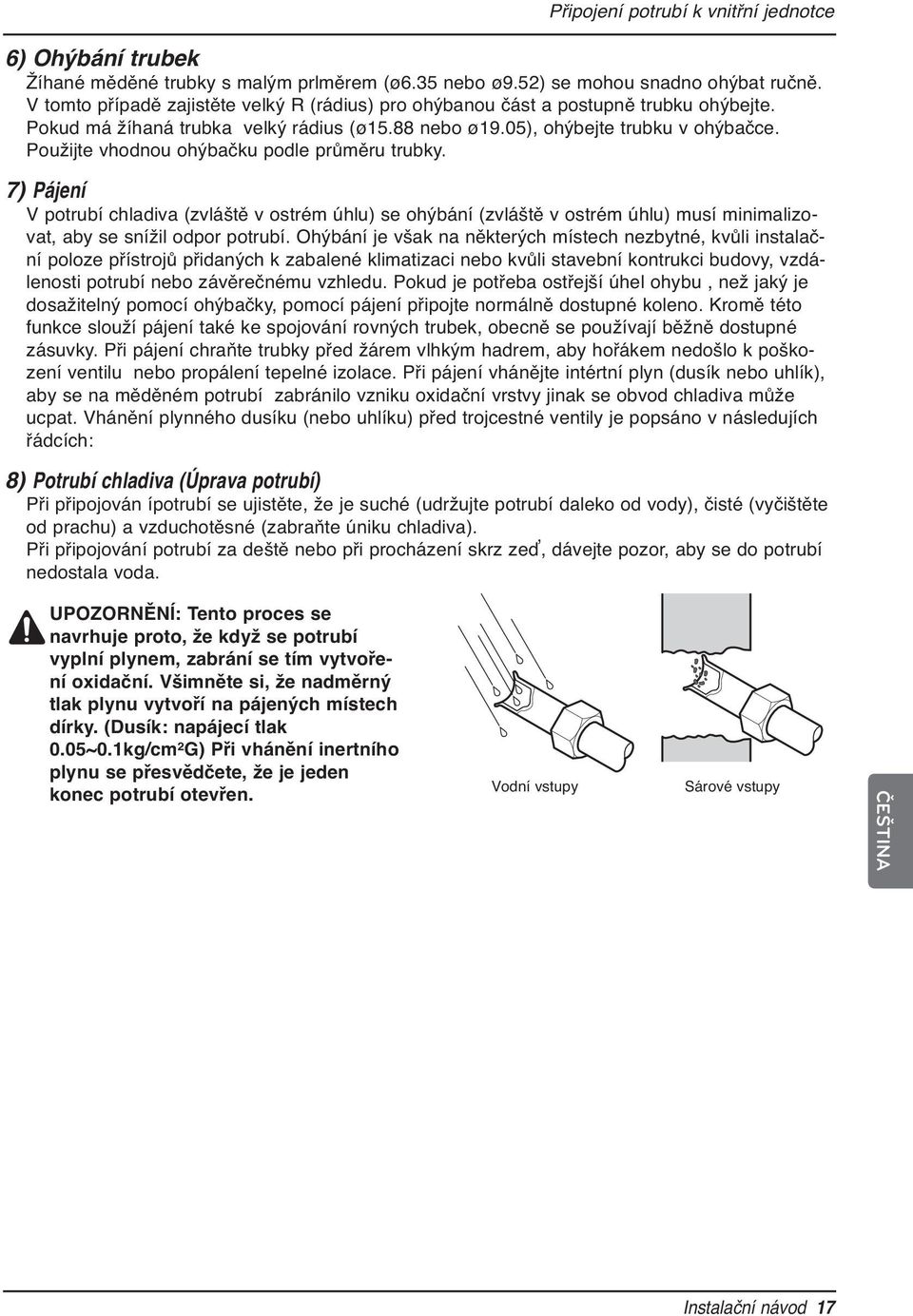

17 Připojení potrubí k vnitřní jednotce 6) Ohýbání trubek Žíhané měděné trubky s malým prlměrem (ø6.35 nebo ø9.52) se mohou snadno ohýbat ručně. V tomto případě zajistěte velký R (rádius) pro ohýbanou část a postupně trubku ohýbejte. Pokud má žíhaná trubka velký rádius (ø15.88 nebo ø19.05), ohýbejte trubku v ohýbačce. Použijte vhodnou ohýbačku podle průměru trubky. 7) Pájení V potrubí chladiva (zvláště v ostrém úhlu) se ohýbání (zvláště v ostrém úhlu) musí minimalizovat, aby se snížil odpor potrubí. Ohýbání je však na některých místech nezbytné, kvůli instalační poloze přístrojů přidaných k zabalené klimatizaci nebo kvůli stavební kontrukci budovy, vzdálenosti potrubí nebo závěrečnému vzhledu. Pokud je potřeba ostřejší úhel ohybu, než jaký je dosažitelný pomocí ohýbačky, pomocí pájení připojte normálně dostupné koleno. Kromě této funkce slouží pájení také ke spojování rovných trubek, obecně se používají běžně dostupné zásuvky. Při pájení chraňte trubky před žárem vlhkým hadrem, aby hořákem nedošlo k poškození ventilu nebo propálení tepelné izolace. Při pájení vhánějte intértní plyn (dusík nebo uhlík), aby se na měděném potrubí zabránilo vzniku oxidační vrstvy jinak se obvod chladiva může ucpat. Vhánění plynného dusíku (nebo uhlíku) před trojcestné ventily je popsáno v následujích řádcích: 8) Potrubí chladiva (Úprava potrubí) Při připojován ípotrubí se ujistěte, že je suché (udržujte potrubí daleko od vody), čisté (vyčištěte od prachu) a vzduchotěsné (zabraňte úniku chladiva). Při připojování potrubí za deště nebo při procházení skrz zeď, dávejte pozor, aby se do potrubí nedostala voda. UPOZORNĚNÍ: Tento proces se navrhuje proto, že když se potrubí vyplní plynem, zabrání se tím vytvoření oxidační. Všimněte si, že nadměrný tlak plynu vytvoří na pájených místech dírky. (Dusík: napájecí tlak 0.05~0.1kg/cm²G) Při vhánění inertního plynu se přesvědčete, že je jeden konec potrubí otevřen. Vodní vstupy Sárové vstupy ČEŠTINA Instalační návod 17

18 Připojení potrubí k vnitřní jednotce Připojení potrubí k vnitřní jednotce 1. Při instalaci potrubí je potřeba použít konektor. Vnitřní jednotky A Plyn B Ø9.52 Ø12.7 *Velikost spojovací trubky Vnitřní jednotky přívod plynu přívod kapaliny 9K Ø9.52(3/8") Ø6.35(1/4") 12K Ø9.52(3/8") Ø6.35(1/4") 18K Ø12.7(1/2") Ø6.35(1/4") 24K Ø12.7(1/2") Ø6.35(1/4") n Při utahování matice momentovým klíčem dávejte pozor, abyste pracovali ve směru vyznačeném šipkou na klíči. A B 2. Vyrovnejte středy potrubí a rukou šestihrannou matici dostatečně utáhněte. 3. Nakonec utáhněte matici pomocí klíče, až uslyšíte cvaknutí. Konektor Venkovní jednotka Konektor Boční kapalinové potrubí A-JEDNOTKA B-JEDNOTKA C-JEDNOTKA Venkovní jednotka A-JEDNOTKA Boční plynové potrubí B-JEDNOTKA Boční kapalinové potrubí Momentový klíč Boční plynové potrubí Momentový klíč Kontrola odtoku vody 1. Odstraňte vzduchový filtr 2. Zkontrolujte odtok. Na výparník nalijte dvě sklenice vody. Ujistěte se, že voda teče hadicí vnitřní jednotky a nedochází k jejímu úniku. 18 Klimatizace, typ Multi

19 Spojení kabelů mezi vnitřní jednotku Spojení kabelů mezi vnitřní jednotku Připojte kabel k vnitřní jednotce. Zapojte kabel do vnitřní jednotky připojením jednotlivých vodičů na svorky ovládacího panelu podle připojení venkovní jednotky. (Ujistěte se, že barva vodičů venkovní jednotky a čísla svorek jsou shodné jako v případě vnitřní jednotky.) Zemnicí vodič by měl být delší než ostatní vodiče. Schéma obvodu nebude změněno bez předchozího upozornění. Při instalaci se řiďte instalačním schématem, umístěným na vnitřní straně předního panelu vnitřní jednotky a na vnitřní straně krytu ovladače venkovní jednotky. UPOZORNĚNÍ: Schéma obvodu nebude změněno bez předchozího upozornění. Ujistěte se, že jsou všechny vodiče zapojeny podle schématu zapojení. Vodiče připojte pevně, nesmí být možné je lehce vytáhnout. Vodiče zapojte podle barevných značení způsobem uvedeným na schématu zapojení. UPOZORNĚNÍ: Mezi zdroj napětí a jednotku zapojte jistič, jak je uvedeno na obrázku níže. Hlavní zdroj elektrické energie Klimatizace Jistič Použijte jistič nebo pojistku s časovou prodlevou. UPOZORNĚNÍ: Napájecí kabel připojený k venkovní jednotce by měl splňovat následující specifikace (Pryžová izolace, typ H05RN-F schválená HAR nebo SAA). Propojovací kabel připojený k venkovní jednotce by měl splňovat následující specifikace (Pryžová izolace, typ H07RN-F schválená HAR nebo SAA). ø8.5mm GN/YL STANDARDNÍ PRŮŘEZOVÁ PLOCHA 2,5mm² ø7.5mm 20mm ČEŠTINA VAROVÁNÍ: Ujistěte se, že šrouby svorek nejsou uvolněné. GN/YL STANDARDNÍ PRŮŘEZOVÁ PLOCHA 0,75mm ² 20mm Upevnění kabelů 1) Položte 2 napájecí kabely na řídicí panel. 2) Připevněte kovové upevnění k vnitřnímu výčnělku řídicího panelu pomocí šroubů. 3) V případě chladicího modelu je nutné druhou stranu upevnění důkladně utáhnout pomocí šroubu. V případě modelu s tepelným čerpadlem položte kabel s průřezem 0,75 mm2 (tenčí kabel) na upevnění a utáhněte jej k druhému výčnělku řídicího panelu pomocí plastické spony. 4) V Austrálii se délka napájecího kabelu měří od vstupu napájecího kabelu do poloviny závlačky na zástrčce, měla by být 1,8m. Instalační návod 19

20 Spojení kabelů mezi vnitřní jednotku UPOZORNĚNÍ: Po zajištění výše zmíněných podmínek, připravte propojení následovně: 1. Vždy mějte pro klimatizaci samostatný zdroj energie. Drátové spojení proveďte podle obrázku uvnitř krytu ovládací skříně. 2. Mezi jednotku a zdroj energie nainstalujte jistič. 3. Šrouby, které drží dráty uvnitř elektrické instalace, se mohou uvolnit při vibracích, kterým je jednotka vystavena při přepravě. Zkontrolujte je a ujistěte se, že jsou pevně utaženy. (Jsou-li povolené, může dojít k vyhoření drátů.) 4. Specifikace zdroje energie 5. Ujistěte se, že je elektrická kapacita dostatečná. 6. Ujistěte se, že počáteční napětí je udržováni na více než 90 procentech předepsaného napětí na štítku. 7. Ujistěte se, že tloušťka kabelu odpovídá specifikacím zdroje energie. (Především dbejte na poměr mezi délkou a tloušťkou kabelu.) 8. Vždy použijte odpojovač na místech, která jsou mokrá nebo navlhlá. 9. Následující potíže mohou být způsobeny poklesem napětí. Vibrace magnetického spínače, poškození v místě kontaktu, vyhoření pojistky, poškození normální funkce zařízení proti přetížení. Kompresor nemá potřebné množství energie pro spuštění. 20 Klimatizace, typ Multi

21 Průběh testu 1. BEZPEČNOSTNÍ OPATŘENÍ PŘI TESTOVACÍM SPUŠTĚNÍ Průběh testu Počáteční zdroj energie musí dodávat alespoň 90 % stanoveného napětí. Jinak nebude klimatizace fungovat. UPOZORNĚNÍ 1 Pro testovací provoz pokračujte nejdříve v procesu chlazení, i když je topná sezóna. Provedete-li nejdříve vytápění, může dojít k poškození kompresoru. Poté je třeba dávat pozor. 2 Pokračujte v testovacím provozu déle než 5 minut, aniž by došlo k selhání. (Testovací provoz bude automaticky ukončen za 18 minut) Zkušební provoz se startuje současným stisknutím tlačítka pro kontrolu teploty v místnosti a tlačítka pro snížení času po dobu delší než 3 vteřiny. Chcete-li zrušit zkušební provoz, stiskněte libovolné tlačítko. PO DOKONČENÍ INSTALACEE ZKONTROLUJTE NÁSLEDUJÍCÍ: Po dokončení práce změřte a zaznamenejte hodnoty zkušebního provozu a naměřené údaje uložte atd. Položky, které se měří, jsou pokojová teplota, teplota sání, teplota proudění, rychlost proudění, síla proudění, napětí, proud, výskyt nadměrné vibrace a hluku, provozní tlak, teplota v potrubí a kompresivní tlak. Co se týče konstrukce a vzhledu, zkontrolujte následující položky. Je cirkulace vzduchu dostatečná? Probíhá odvádění kondenzátu? Je tepelná izolace kompletní (chladivo a odvodní potrubí)? Neuniká chladivo? 2. Připojení zdroje energie Funguje dálkový ovladač? Není někde špatné vedení? Nejsou šroubky svorky povolené? M N. cm{12kgf. cm} M N. cm{25kgf. cm} 1. Připojte zdrojový kabel do nezávislého zdroje energie. Je zapotřebí jistič. 2. Udržujte jednotku v provozu po dobu nejméně patnácti minut. M N. cm{20kgf. cm} M N. cm{60kgf. cm} ČEŠTINA 3. Ohodnocení výkonu 1. Změřte teplotu nasávaného a vyfukovaného vzduchu. 2. Ujistěte se, že je teplotní rozdíl mezi nasávaným a vypouštěným vzduchem více než 8 C (chlazení) nebo naopak (vytápění). Instalační návod 21

22 Průběh testu UPOZORNĚNÍ: Po zajištění výše zmíněných podmínek, připravte propojení následovně: 1) Vždy mějte pro klimatizaci specifický zdroj energie. Spojení vodičů proveďte podle obrázku uvnitř krytu ovládací skříně. 2) Mezi zdroj napětí a jednotku zapojte vypínač jističe. 3) Šrouby, které drží vodiče uvnitř elektrické instalace, se mohou uvolnit při vibracích, kterým je jednotka při přepravě vystavena. Zkontrolujte je a ujistěte se, že jsou pevně utaženy. (Jsou-li povolené, může dojít k vyhoření vodičů.) 4) Specifikace zdroje energie 5) Ujistěte se, že je elektrická kapacita dostatečná. 6) Ujistěte se, že počáteční napětí neklesá pod 90 % jmenovitého napětí vyznačeného na typovém štítku přístroje. 7) Ujistěte se, že tloušťka kabelu odpovídá specifikacím zdroje energie. (Především dbejte na poměr mezi délkou a tloušťkou kabelu.) 8) V mokrém nebo vlhkém prostředí nikdy nezapomeňte zapojit jistič unikajících proudů. 9) Následující potíže mohou být způsobeny poklesem napětí. Vibrace magnetického spínače, poškození v místě kontaktu, vyhoření pojistky, poškození normální funkce zařízení proti přetížení. Kompresor nemá potřebné množství energie pro spuštění. PŘEDÁNÍ Naučte zákazníka provozní postupy a postupy údržby, používání uživatelské příručky (čištění vzduchového filtru, ovládání teploty atd.). 22 Klimatizace, typ Multi

23 Volitelný provoz Instalační nastavení - režim testovacího provozu Po instalaci výrobku musíte spustit režim testovacího provozu. Podrobnosti o tomto kroku jsou uvedeny v příručce k produktu. Volitelný provoz 1 Stisknutí tlačítka po dobu 3 vteřin spustí režim nastavení dálkového ovladače. - Při jednom krátkém stisknutí se spustí režim uživatelského nastavení. Stiskněte na déle než 3 vteřiny. - U výrobku RAC vypněte směr proudění vpravo a vlevo. 2 Kód funkce Nastavit Ve spodní části indikačního okna bliká symbol '01'. 3 Stiskněte tlačítko pro spuštění. ČEŠTINA 4 Stisknutí spodního tlačítka během testovacího provozu tento provoz přeruší. - Zvolte provoz, zvýšení/snížení teploty, ovládání proudění vzduchu, směr vzduchu a tlačítko start/stop. Instalační návod 23

24 Volitelný provoz Instalační nastavení - nastavení adresy centrálního řízení Toto je funkce pro připojení centrálního řízení. Nahlédněte do příručky centrálního řízení pro podrobnosti 1 2 Stisknutí tlačítka po dobu 3 vteřin spustí režim nastavení dálkového ovladače. - Při jednom krátkém stisknutí se spustí režim uživatelského nastavení. Stiskněte na déle než 3 vteřiny. Při vstupu do režimu nastavení adresy stisknutím tlačítka se zobrazuje jako na obrázku níže. 3 Nastavte číslo vnitřní jednotky stisknutím tlačítka. (0~F) Číslo vnitřní jednotky Číslo skupiny Kód funkce 4 Přesuňte se do nastavení čísla vnitřní jednotky stisknutím tlačítka. 5 Nastavte číslo vnitřní jednotky stisknutím tlačítka 6 Stiskněte tlačítko hodnot. pro uložení 7 Stiskněte tlačítko pro ukončení režimu nastavení. Po nastavení se režim nastavení vypne sám po 25 vteřinách bez jakéhokoliv zásahu uživatele. Při ukončení bez stisknutí tlačítka nastavení se nastavená hodnota neprojeví. 24 Klimatizace, typ Multi

25 Volitelný provoz Instalační nastavení - termistor Toto je funkce pro výběr tepelného čidla pro změření teploty místnosti. 1 2 Stisknutí tlačítka po dobu 3 vteřin spustí režim nastavení dálkového ovladače. - Při jednom krátkém stisknutí se spustí režim uživatelského nastavení. Stiskněte na déle než 3 vteřiny. Při použití tlačítka pro přesun do menu výběru tepelného čidla vypadá displej jako na obrázku níže. 3 Nastavte hodnotu termistoru stisknutím tlačítka. (01: Dálkový ovladač, 02: Vnitřní, 03: 2TH) 4 Kód funkce Nastavení termistoru Stiskněte tlačítko pro uložení hodnot. 5 Stiskněte tlačítko pro ukončení režimu nastavení. Po nastavení se režim nastavení vypne sám po 25 vteřinách bez jakéhokoliv zásahu uživatele. Při ukončení bez stisknutí tlačítka nastavení se nastavená hodnota neprojeví. ČEŠTINA <Tabulka termistoru> Výběr tepelného čidla Funkce 01 Dálkový ovladač Provoz u tepelného čidla dálkového ovladače 02 Vnitřní jednotka Provoz u tepelného čidla vnitřní jednotky 03 Chlazení 2TH Provoz s vyšší teplotou porovnáním teploty vnitřní jednotky a kabelového dálkového ovladače. (Jsou výrobky, které pracují při nižší teplotě.) Vytápění Provoz s nižší teplotou porovnáním teploty vnitřní jednotky a kabelového dálkového ovladače. j Funkce 2TH má různé provozní vlastnosti podle výrobku. Instalační návod 25

26 Volitelný provoz Instalační nastavení - Nastavení skupiny Jedná se o funkci, která se nastavuje u skupinového ovládání nebo u ovládání se dvěma dálkovými ovladači. 1 2 Stisknutí tlačítka po dobu 3 vteřin spustí režim nastavení dálkového ovladače. - Při jednom krátkém stisknutí se spustí režim uživatelského nastavení. Stiskněte na déle než 3 vteřiny. Při použití tlačítka pro přesun do menu výběru tepelného čidla vypadá displej jako na obrázku níže. 3 Nastavte hodnotu Master/Slave stisknutím tlačítka.(00: Slave (podřízená), 01: Master (řídící) 4 Kód funkce Hodnota Master/Slave (řídící/podřízená) Stiskněte tlačítko pro uložení hodnot. 5 Stiskněte tlačítko pro ukončení režimu nastavení. Po nastavení se režim nastavení vypne sám po 25 vteřinách bez jakéhokoliv zásahu uživatele. Při ukončení bez stisknutí tlačítka nastavení se nastavená hodnota neprojeví. Dálkový ovladač Master (řídící) Slave (podřízená) Funkce Vnitřní jednotka pracuje u skupinového ovládání podle řídícího dálkového ovladače (master). (Ovladač je při dodávce zboží ze skladu nastaven jako master.) Při skupinovém ovládání nastavte všechny dálkové ovladače kromě řídícího na slave (podřízené) h Nahlédněte do části skupinové ovládání pro více podrobností Při ovládání ve skupině mohou být omezena základní nastavení, síla proudění vzduchu slabé/střední/silné, nastavení zámku dálkového ovladače, nastavení času a další funkce. 26 Klimatizace, typ Multi

27 Volitelný provoz Instalační nastavení - nastavení režimu suchého kontaktu Funkce suchého kontaktu je funkce, kterou lze použít pouze při zakoupení zařízení suchého kontaktu. 1 2 Stisknutí tlačítka po dobu 3 vteřin spustí režim nastavení dálkového ovladače. - Při jednom krátkém stisknutí se spustí režim uživatelského nastavení. Stiskněte na déle než 3 vteřiny. Opakovaným stisknutím tlačítka se přesunete do menu výběru hodnoty suchého kontaktu dálkového ovladače, jak je zobrazeno níže. 3 Zvolte nastavení suchého kontaktu stisknutím tlačítka. (00: Automatický, 01: manuální) 4 5 Kód funkce Hodnota nastavení suchého kontaktu Stiskněte tlačítko pro uložení hodnot. Stiskněte tlačítko pro ukončení režimu nastavení. Po nastavení se režim nastavení vypne sám po 25 vteřinách bez jakéhokoliv zásahu uživatele. Při ukončení bez stisknutí tlačítka nastavení se nastavená hodnota neprojeví. ČEŠTINA Co je to suchý kontakt? Jako u hotelové přístupové karty nebo čidla pohybu se jedná o vstupní signální bod určený pro spouštění klimatizační jednotky z nadřazeného systému. Nahlédněte prosím do příručky suchého kontaktu pro více podrobností. Instalační návod 27

28 Volitelný provoz Instalační nastavení - přepínání stupňů Celsia/Fahrenheita Tato funkce se používá pro přepínání displeje mezi stupni Celsia a Fahrenheita. (Optimalizováno pouze pro USA.) 1 2 Stisknutí tlačítka po dobu 3 vteřin spustí režim nastavení dálkového ovladače. - Při jednom krátkém stisknutí se spustí režim uživatelského nastavení. Stiskněte na déle než 3 vteřiny. Stiskněte na déle než 3 vteřiny. Opětovně stiskněte tlačítko výběr kódu funkce 12. pro 3 Kód funkce Hodnota režimu převodu Př.) Nastavení stupňů Fahrenheita Zvolte teplotu stisknutím tlačítka. (00: Celsia, 01: Fahrenheit) 4 Stiskněte tlačítko nebo anulování. pro uložení hodnot 5 Stiskněte tlačítko pro ukončení nebo se systém automaticky vypne po 25 vteřinách nečinnosti. v režimu stupňů Fahrenheita, teplota stoupne/klesne o 2 stup- h Když stisknete tlačítko ně. 28 Klimatizace, typ Multi

29 Instalační nastavení - Nastavení volitelných funkcí Volitelný provoz Nastavení hodnoty pro vnitřní jednotku při nové instalaci čistění vzduchu / topení / zvlhčování / horní/dolní mřížky / ventilační sady/pomocného topení nebo je-li provedena demontáž nainstalované jednotky Stisknutí tlačítka po dobu 3 vteřin spustí režim nastavení dálkového ovladače. - Při jednom krátkém stisknutí se spustí režim uživatelského nastavení. Stiskněte na déle než 3 vteřiny. Opakovaným stisknutím tlačítka se přesunete do menu výběru nastavení funkce, jak je zobrazeno níže. Zvolte stávající stav každého režimu stisknutím tlačítka. (00: není nainstalováno, 01: nainstalováno) Funkce Plazmové čištění Elektrické topné těleso Odvlhčovač Odnímatelný rošt Sada ventilace Pomocné topení Kód Kód funkce Současný stav Stiskněte tlačítko pro uložení hodnot. ČEŠTINA 5 Stiskněte tlačítko pro ukončení režimu nastavení. Po nastavení se režim nastavení vypne sám po 25 vteřinách bez jakéhokoliv zásahu uživatele. Při ukončení bez stisknutí tlačítka nastavení se nastavená hodnota neprojeví. Instalační návod 29

30 Volitelný provoz Instalační nastavení - ESP. Pomocí této funkce lze nastavit výkon ventilátoru pro každou úroveň a usnadnit instalaci. Nesprávné nastavení ESP může způsobit selhání přístroje. Nastavení musí provést certifikovaný technik. 1 2 Stisknutí tlačítka po dobu 3 vteřin spustí režim nastavení dálkového ovladače. - Při jednom krátkém stisknutí se spustí režim uživatelského nastavení. Stiskněte na déle než 3 vteřiny. Po spuštění režimu nastavení ESP pomocí tlačítka vypadá displej takto. Kód funkce, kód ESP Hodnota ESP 3 Krok ESP Kód funkce Hodnota ESP Pomocí tlačítka zvolte stupeň výkonu ventilátoru. (01: velmi nízký, 02: nízký, 03: střední, 04: vysoký, 05: velmi vysoká) 4 Stisknutím tlačítka přejděte na hodnotu ESP.(Při prvním nastavení je zde zobrazena hodnota 000.) 5 Pomocí tlačítka nastavte hodnotu ESP. (Lze zadat hodnotu ESP od 1 do 255, kde 1 je nejnižší hodnota a 255 je nejvyšší hodnota). Pokud není nastavena ESP hodnota pro velmi nízký výkon a turbo výkon, nemusí jednotka správně fungovat. 30 Klimatizace, typ Multi

31 Volitelný provoz 6 7 Pomocí tlačítka znovu zvolte stupeň výkonu ventilátoru a nastavte hodnoty č. 04 a 05, které odpovídají každému stupni výkonu. Stiskněte tlačítko hodnot. pro uložení Kód funkce, kód ESP Hodnota ESP 8 Stisknutím tlačítka opusťte nabídku. Po nastavení se režim nastavení vypne sám po 25 vteřinách bez jakéhokoliv zásahu uživatele. Při ukončení bez stisknutí tlačítka nastavení se nastavená hodnota neprojeví. Postupujte opatrně, abyste nezměnili hodnotu ESP pro každý stupeň. U některých produktů nelze nastavit stupně příliš nízký/turbo. Produkty mají specifické povolené rozsahy hodnot. [Tabulka 1] Statický tlak (mmaq) Typový název Krok (vysoký/střední/nízký) Nastavená hodnota 8.5 CMM k 7.5 CMM CMM CMM k 8.5 CMM CMM CMM k 14 CMM CMM CMM k 17 CMM CMM ČEŠTINA POZNÁMKA : 1. Určitě nastavte honotu podle tabulky 1. Neočekávaně nastavená hodnota způsobí nesprávnou funkci. 2. Tabulka 1 udává hodnoty pro napětí 230 V. V závislosti na kolísání napětí se průtok vzduchu může měnit. Instalační návod 31

32 32 Klimatizace, typ Multi
