1 Odstranění krajně naléhavého stavu ochranné sanační čerpání v areálu Koksovny Svoboda společnosti OKK Koksovny, a.s. vedoucí k zabránění znečištění povrchových vod řeky Ostravice Projekt ochranného sanačního čerpání Brno, duben 2013

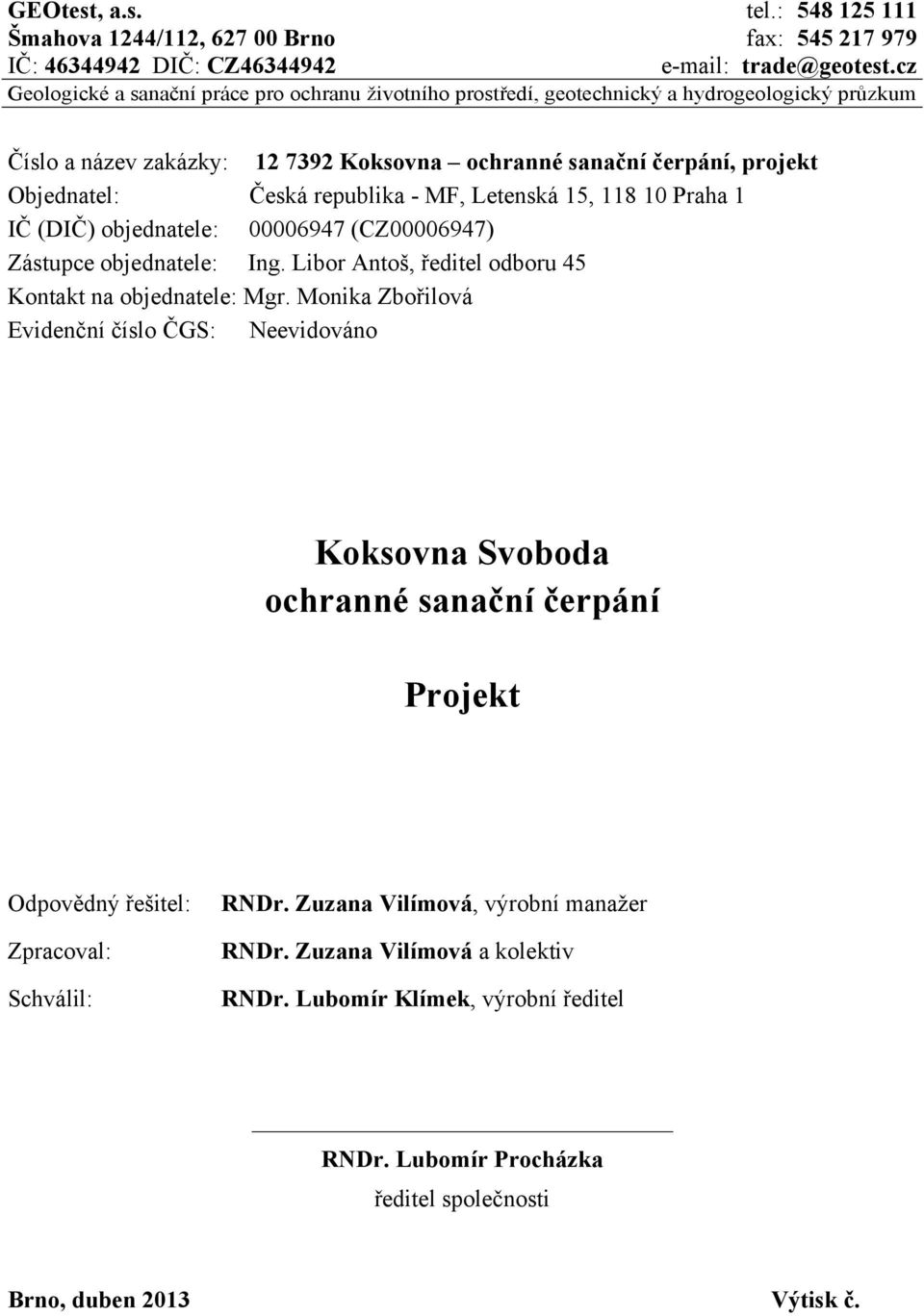

2 GEOtest, a.s. tel.: Šmahova 1244/112, Brno fax: IČ: DIČ: CZ Geologické a sanační práce pro ochranu životního prostředí, geotechnický a hydrogeologický průzkum Číslo a název zakázky: Koksovna ochranné sanační čerpání, projekt Objednatel: Česká republika - MF, Letenská 15, Praha 1 IČ (DIČ) objednatele: (CZ ) Zástupce objednatele: Ing. Libor Antoš, ředitel odboru 45 Kontakt na objednatele: Mgr. Monika Zbořilová Evidenční číslo ČGS: Neevidováno Koksovna Svoboda ochranné sanační čerpání Projekt Odpovědný řešitel: Zpracoval: Schválil: RNDr. Zuzana Vilímová, výrobní manažer RNDr. Zuzana Vilímová a kolektiv RNDr. Lubomír Klímek, výrobní ředitel RNDr. Lubomír Procházka ředitel společnosti Brno, duben 2013 Výtisk č.

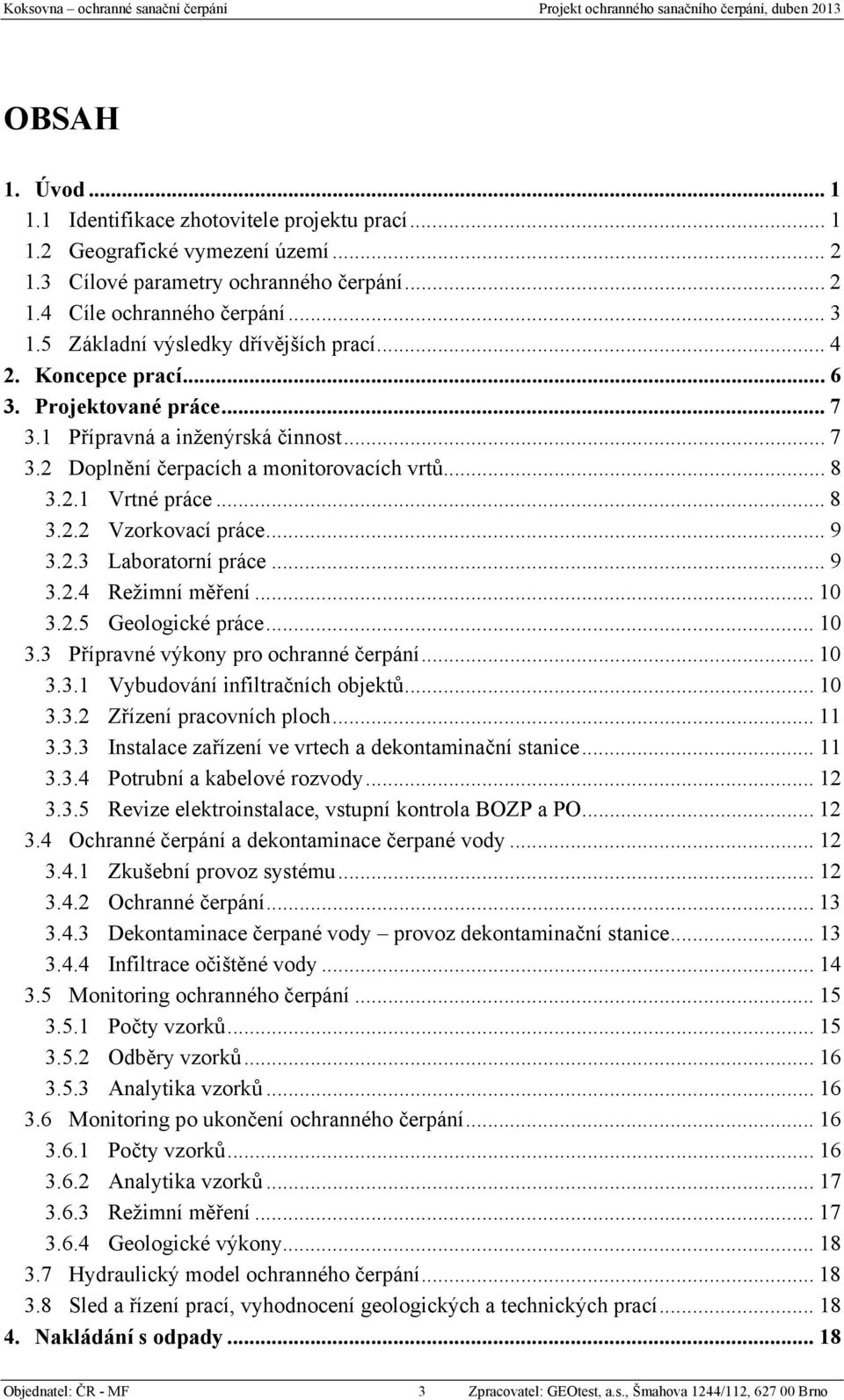

3 Koksovna ochranné sanační čerpání Projekt ochranného sanačního čerpání, duben 2013 OBSAH 1. Úvod Identifikace zhotovitele projektu prací Geografické vymezení území Cílové parametry ochranného čerpání Cíle ochranného čerpání Základní výsledky dřívějších prací Koncepce prací Projektované práce Přípravná a inženýrská činnost Doplnění čerpacích a monitorovacích vrtů Vrtné práce Vzorkovací práce Laboratorní práce Režimní měření Geologické práce Přípravné výkony pro ochranné čerpání Vybudování infiltračních objektů Zřízení pracovních ploch Instalace zařízení ve vrtech a dekontaminační stanice Potrubní a kabelové rozvody Revize elektroinstalace, vstupní kontrola BOZP a PO Ochranné čerpání a dekontaminace čerpané vody Zkušební provoz systému Ochranné čerpání Dekontaminace čerpané vody provoz dekontaminační stanice Infiltrace očištěné vody Monitoring ochranného čerpání Počty vzorků Odběry vzorků Analytika vzorků Monitoring po ukončení ochranného čerpání Počty vzorků Analytika vzorků Režimní měření Geologické výkony Hydraulický model ochranného čerpání Sled a řízení prací, vyhodnocení geologických a technických prací Nakládání s odpady Objednatel: ČR - MF 3 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

4 Koksovna ochranné sanační čerpání Projekt ochranného sanačního čerpání, duben Bezpečnost práce Opatření z hlediska bezpečnosti práce a ochrany zdraví osob Stanovení podmínek pro provádění prací z hlediska bezpečnosti práce a ochrany zdraví při práci Způsob ochrany a vymezení ohroženého prostoru Podmínky pro ochranu životního prostředí při odstraňování stavby SEZNAM PŘÍLOH 1. Přehledná situace měřítko 1 : Rozmístění čerpacích a monitorovacích vrtů 2.1. Rozmístění čerpacích a monitorovacích vrtů v ploše ochranného čerpání HSZ-1 měřítko 1 : Rozmístění čerpacích a monitorovacích vrtů v ploše ochranného čerpání HSZ-2 měřítko 1 : Rozmístění čerpacích a monitorovacích vrtů v ploše ochranného čerpání HSZ-3 měřítko 1 : Umístění dekontaminační stanice a infiltračních objektů v ploše areálu Koksovny Svoboda měřítko 1 : Rozpočet prací 5. Kopie Rozhodnutí ČIŽP Objednatel: ČR - MF 4 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

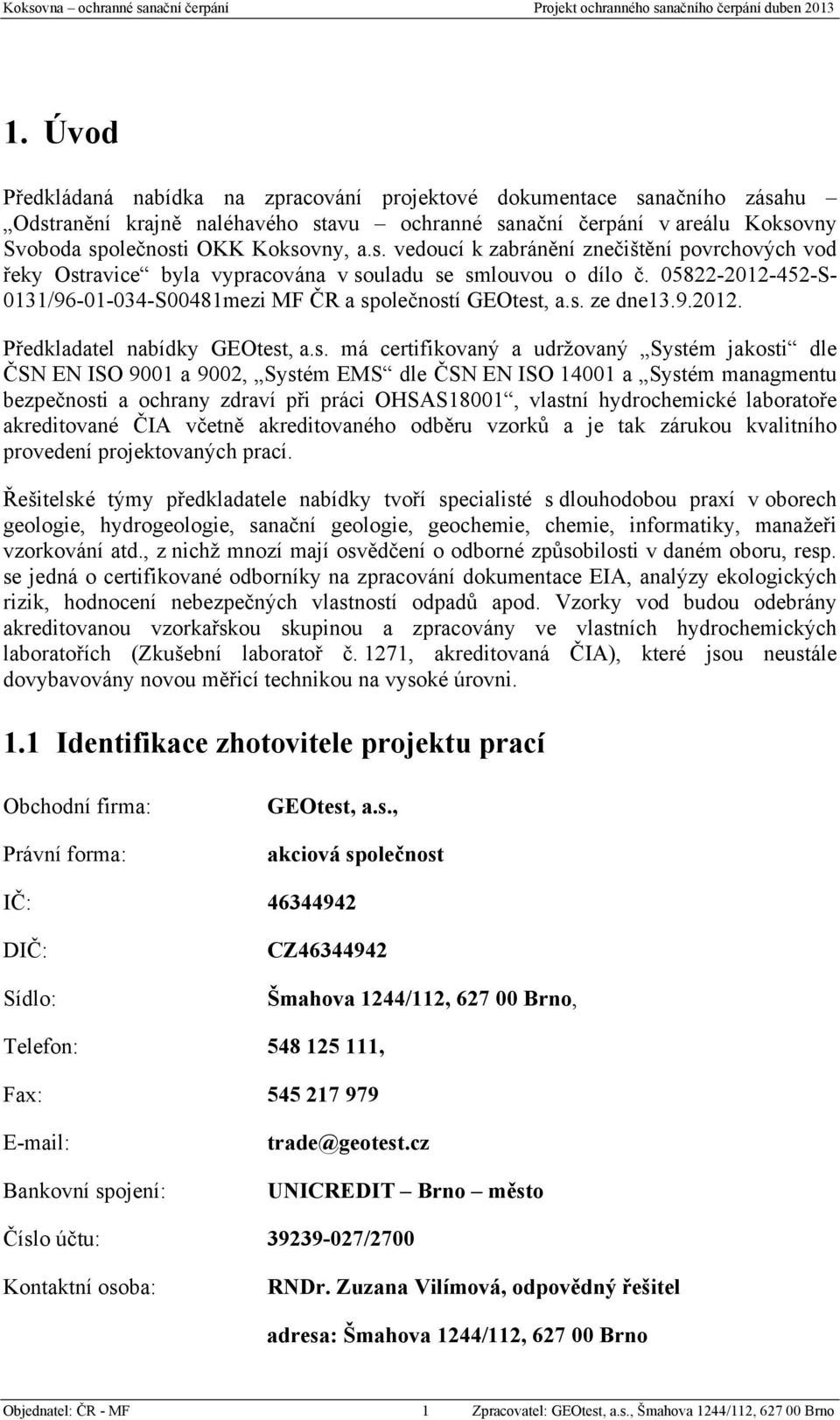

5 1. Úvod Předkládaná nabídka na zpracování projektové dokumentace sanačního zásahu Odstranění krajně naléhavého stavu ochranné sanační čerpání v areálu Koksovny Svoboda společnosti OKK Koksovny, a.s. vedoucí k zabránění znečištění povrchových vod řeky Ostravice byla vypracována v souladu se smlouvou o dílo č S- 0131/ S00481mezi MF ČR a společností GEOtest, a.s. ze dne Předkladatel nabídky GEOtest, a.s. má certifikovaný a udržovaný Systém jakosti dle ČSN EN ISO 9001 a 9002, Systém EMS dle ČSN EN ISO a Systém managmentu bezpečnosti a ochrany zdraví při práci OHSAS18001, vlastní hydrochemické laboratoře akreditované ČIA včetně akreditovaného odběru vzorků a je tak zárukou kvalitního provedení projektovaných prací. Řešitelské týmy předkladatele nabídky tvoří specialisté s dlouhodobou praxí v oborech geologie, hydrogeologie, sanační geologie, geochemie, chemie, informatiky, manažeři vzorkování atd., z nichž mnozí mají osvědčení o odborné způsobilosti v daném oboru, resp. se jedná o certifikované odborníky na zpracování dokumentace EIA, analýzy ekologických rizik, hodnocení nebezpečných vlastností odpadů apod. Vzorky vod budou odebrány akreditovanou vzorkařskou skupinou a zpracovány ve vlastních hydrochemických laboratořích (Zkušební laboratoř č. 1271, akreditovaná ČIA), které jsou neustále dovybavovány novou měřicí technikou na vysoké úrovni. 1.1 Identifikace zhotovitele projektu prací Obchodní firma: Právní forma: GEOtest, a.s., akciová společnost IČ: DIČ: Sídlo: CZ Šmahova 1244/112, Brno, Telefon: , Fax: Bankovní spojení: trade@geotest.cz UNICREDIT Brno město Číslo účtu: /2700 Kontaktní osoba: RNDr. Zuzana Vilímová, odpovědný řešitel adresa: Šmahova 1244/112, Brno Objednatel: ČR - MF 1 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

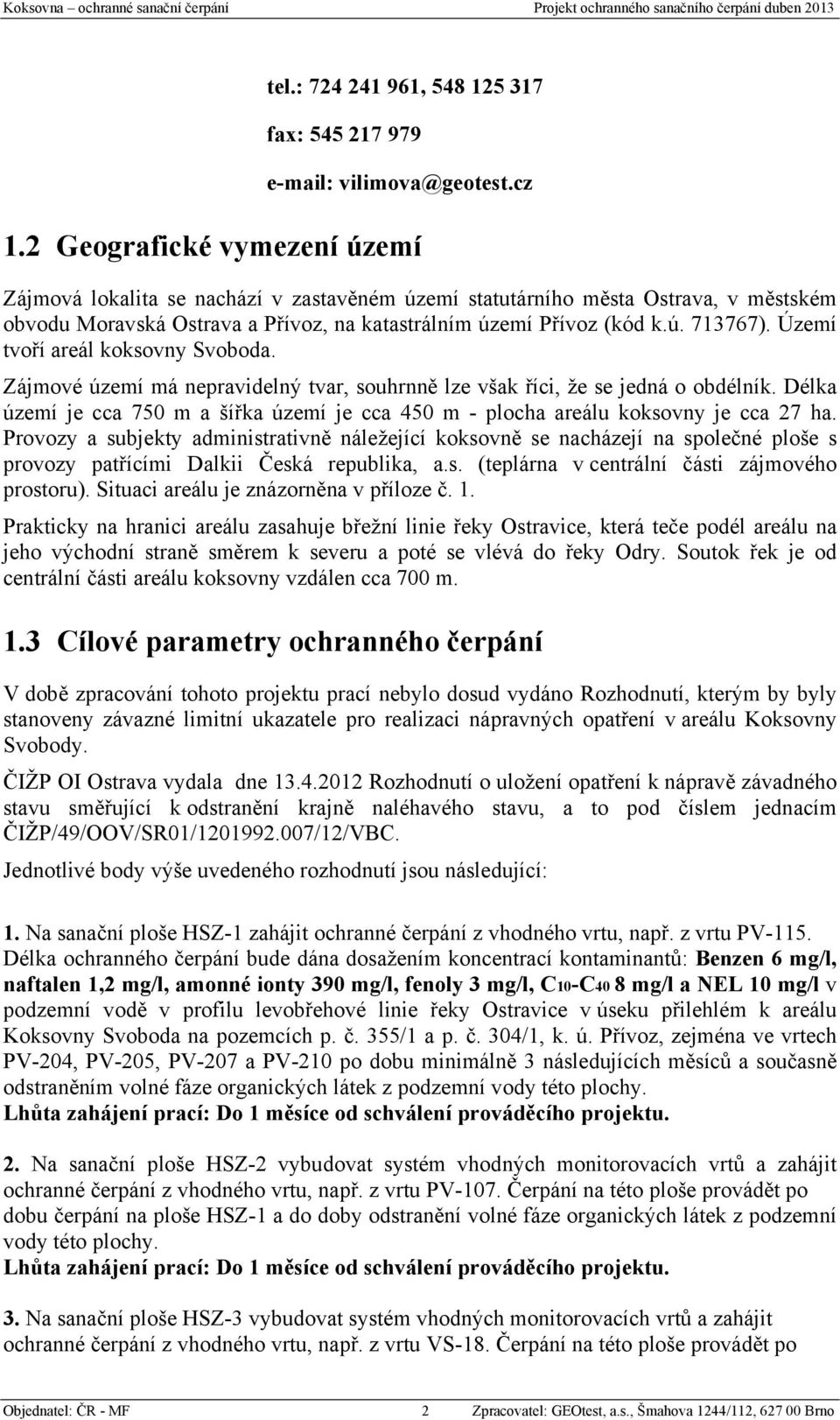

6 tel.: , fax: Geografické vymezení území Zájmová lokalita se nachází v zastavěném území statutárního města Ostrava, v městském obvodu Moravská Ostrava a Přívoz, na katastrálním území Přívoz (kód k.ú ). Území tvoří areál koksovny Svoboda. Zájmové území má nepravidelný tvar, souhrnně lze však říci, že se jedná o obdélník. Délka území je cca 750 m a šířka území je cca 450 m - plocha areálu koksovny je cca 27 ha. Provozy a subjekty administrativně náležející koksovně se nacházejí na společné ploše s provozy patřícími Dalkii Česká republika, a.s. (teplárna v centrální části zájmového prostoru). Situaci areálu je znázorněna v příloze č. 1. Prakticky na hranici areálu zasahuje břežní linie řeky Ostravice, která teče podél areálu na jeho východní straně směrem k severu a poté se vlévá do řeky Odry. Soutok řek je od centrální části areálu koksovny vzdálen cca 700 m. 1.3 Cílové parametry ochranného čerpání V době zpracování tohoto projektu prací nebylo dosud vydáno Rozhodnutí, kterým by byly stanoveny závazné limitní ukazatele pro realizaci nápravných opatření v areálu Koksovny Svobody. ČIŽP OI Ostrava vydala dne Rozhodnutí o uložení opatření k nápravě závadného stavu směřující k odstranění krajně naléhavého stavu, a to pod číslem jednacím ČIŽP/49/OOV/SR01/ /12/VBC. Jednotlivé body výše uvedeného rozhodnutí jsou následující: 1. Na sanační ploše HSZ-1 zahájit ochranné čerpání z vhodného vrtu, např. z vrtu PV-115. Délka ochranného čerpání bude dána dosažením koncentrací kontaminantů: Benzen 6 mg/l, naftalen 1,2 mg/l, amonné ionty 390 mg/l, fenoly 3 mg/l, C10-C40 8 mg/l a NEL 10 mg/l v podzemní vodě v profilu levobřehové linie řeky Ostravice v úseku přilehlém k areálu Koksovny Svoboda na pozemcích p. č. 355/1 a p. č. 304/1, k. ú. Přívoz, zejména ve vrtech PV-204, PV-205, PV-207 a PV-210 po dobu minimálně 3 následujících měsíců a současně odstraněním volné fáze organických látek z podzemní vody této plochy. Lhůta zahájení prací: Do 1 měsíce od schválení prováděcího projektu. 2. Na sanační ploše HSZ-2 vybudovat systém vhodných monitorovacích vrtů a zahájit ochranné čerpání z vhodného vrtu, např. z vrtu PV-107. Čerpání na této ploše provádět po dobu čerpání na ploše HSZ-1 a do doby odstranění volné fáze organických látek z podzemní vody této plochy. Lhůta zahájení prací: Do 1 měsíce od schválení prováděcího projektu. 3. Na sanační ploše HSZ-3 vybudovat systém vhodných monitorovacích vrtů a zahájit ochranné čerpání z vhodného vrtu, např. z vrtu VS-18. Čerpání na této ploše provádět po Objednatel: ČR - MF 2 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

7 dobu čerpání na ploše HSZ-1 a do doby odstranění volné fáze organických látek z podzemní vody této plochy. Lhůta zahájení prací: Do 1 měsíce od schválení prováděcího projektu. 4. Provádět monitoring kvality podzemních vod v průběhu ochranného čerpání a po dobu 5 let od jeho ukončení. Lhůta zahájení prací: Do 1 měsíce od schválení prováděcího projektu. 5. Pro provoz ochranného čerpání a pro monitoring zpracovat prováděcí projekt obsahující: způsob a postup jednotlivých prací, způsob likvidace znečištěných čerpaných vod při ochranném čerpání, rozsah a způsob analytické kontroly, režim provozní kontroly a jejího vyhodnocování, monitoring během ochranného čerpání a po jeho ukončení, zejména četnost a způsob odběru vzorků, způsob likvidace či další nakládání s použitými vrty Projekt předložit ke schválení MF České republiky, MŽP České republiky a ČIŽP. Lhůta předložení projektu: Do 1 měsíce od nabytí právní moci rozhodnutí ČIŽP o uložení nápravných opatření dle výše uvedených bodů 1 až Cíle ochranného čerpání Z dosavadních výsledků doprůzkumu je zřejmé, že prokázaný plošný rozsah kontaminace představuje pro řeku Ostravici vysoké riziko s krajně naléhavým řešením. K eliminaci tohoto rizika je nezbytná, v co možná nejbližším časovém horizontu, realizace nápravných opatření. Nápravná opatření je možno realizovat formou vlastní sanace prostoru Koksovny Svoboda (řeší komplexně odstranění staré zátěže včetně ohnisek kontaminace) anebo formou ochranného sanačního čerpání (řeší se ochrana rizikem ohrožených příjemců). Vzhledem k průmyslovému využití a výrobě koksu v areálu Koksovny Svoboda s výhledem na dalších cca 20 let nelze realizovat totální sanační zásah v celém prostoru koksovny s cílem odstranit zdroje kontaminace a snížit koncentrace sledovaných ukazatelů na přijatelné úrovně (sanační limity). Sanační práce lze realizovat pouze na vymezených lokalitách, a to jen formou redukování koncentrací sledovaných ukazatelů v saturované zóně. Sanace bývalých zdrojů kontaminace, které jsou dnes pohřbené (zejména staré provozy), je možná až po ukončení provozu koksovny. Proto tento projekt volí jako nápravné opatření realizaci ochranného sanačního čerpání. Cílem tohoto ochranného čerpání bude zabránění postupu kontaminačního mraku z jednotlivých ohnisek k řece Ostravici, a to: na odtokové linii kontaminačního mraku v blízkosti řeky Ostravice, kde je prokázáno vysoké riziko z existence volné fáze benzenu s krajně naléhavým stavem. Tato plocha je vymezena v příloze č. 2.1 s názvem HSZ-1. Zde bude vytvořena deprese jako hydraulická bariéra pro šíření fáze benzenu a dalších látek ve směru k řece Ostravici s cílem snížit obsah volné fáze (čerpaný vrt PV-115, popř. vrt VS-4) a zabezpečit koncentrační úroveň sledovaných ukazatelů na úrovni břehové linie řeky Ostravice v hodnotách pod navrženými sanačními limity (monitorovací vrty PV-202, PV-204, PV-205, PV-207, PV-208, PV-209 a PV-210). Čerpání z monitorovacích vrtů u břehu řeky nelze realizovat z důvodu rychlé mobilizace kontaminantů do prostoru břehové linie Objednatel: ČR - MF 3 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

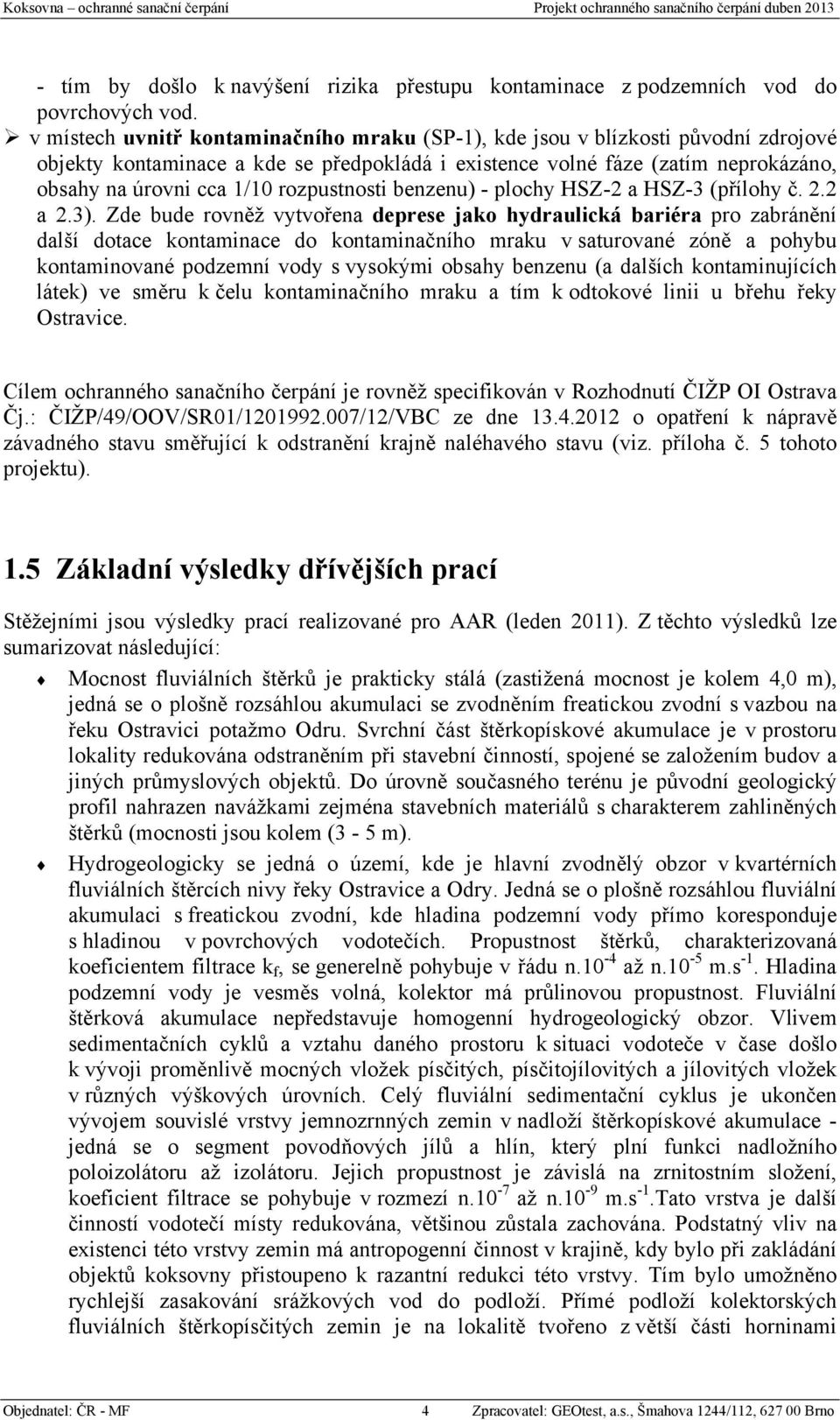

8 - tím by došlo k navýšení rizika přestupu kontaminace z podzemních vod do povrchových vod. v místech uvnitř kontaminačního mraku (SP-1), kde jsou v blízkosti původní zdrojové objekty kontaminace a kde se předpokládá i existence volné fáze (zatím neprokázáno, obsahy na úrovni cca 1/10 rozpustnosti benzenu) - plochy HSZ-2 a HSZ-3 (přílohy č. 2.2 a 2.3). Zde bude rovněž vytvořena deprese jako hydraulická bariéra pro zabránění další dotace kontaminace do kontaminačního mraku v saturované zóně a pohybu kontaminované podzemní vody s vysokými obsahy benzenu (a dalších kontaminujících látek) ve směru k čelu kontaminačního mraku a tím k odtokové linii u břehu řeky Ostravice. Cílem ochranného sanačního čerpání je rovněž specifikován v Rozhodnutí ČIŽP OI Ostrava Čj.: ČIŽP/49/OOV/SR01/ /12/VBC ze dne o opatření k nápravě závadného stavu směřující k odstranění krajně naléhavého stavu (viz. příloha č. 5 tohoto projektu). 1.5 Základní výsledky dřívějších prací Stěžejními jsou výsledky prací realizované pro AAR (leden 2011). Z těchto výsledků lze sumarizovat následující: Mocnost fluviálních štěrků je prakticky stálá (zastižená mocnost je kolem 4,0 m), jedná se o plošně rozsáhlou akumulaci se zvodněním freatickou zvodní s vazbou na řeku Ostravici potažmo Odru. Svrchní část štěrkopískové akumulace je v prostoru lokality redukována odstraněním při stavební činností, spojené se založením budov a jiných průmyslových objektů. Do úrovně současného terénu je původní geologický profil nahrazen navážkami zejména stavebních materiálů s charakterem zahliněných štěrků (mocnosti jsou kolem (3-5 m). Hydrogeologicky se jedná o území, kde je hlavní zvodnělý obzor v kvartérních fluviálních štěrcích nivy řeky Ostravice a Odry. Jedná se o plošně rozsáhlou fluviální akumulaci s freatickou zvodní, kde hladina podzemní vody přímo koresponduje s hladinou v povrchových vodotečích. Propustnost štěrků, charakterizovaná koeficientem filtrace k f, se generelně pohybuje v řádu n.10-4 až n.10-5 m.s -1. Hladina podzemní vody je vesměs volná, kolektor má průlinovou propustnost. Fluviální štěrková akumulace nepředstavuje homogenní hydrogeologický obzor. Vlivem sedimentačních cyklů a vztahu daného prostoru k situaci vodoteče v čase došlo k vývoji proměnlivě mocných vložek písčitých, písčitojílovitých a jílovitých vložek v různých výškových úrovních. Celý fluviální sedimentační cyklus je ukončen vývojem souvislé vrstvy jemnozrnných zemin v nadloží štěrkopískové akumulace - jedná se o segment povodňových jílů a hlín, který plní funkci nadložního poloizolátoru až izolátoru. Jejich propustnost je závislá na zrnitostním složení, koeficient filtrace se pohybuje v rozmezí n.10-7 až n.10-9 m.s -1.Tato vrstva je další činností vodotečí místy redukována, většinou zůstala zachována. Podstatný vliv na existenci této vrstvy zemin má antropogenní činnost v krajině, kdy bylo při zakládání objektů koksovny přistoupeno k razantní redukci této vrstvy. Tím bylo umožněno rychlejší zasakování srážkových vod do podloží. Přímé podloží kolektorských fluviálních štěrkopísčitých zemin je na lokalitě tvořeno z větší části horninami Objednatel: ČR - MF 4 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

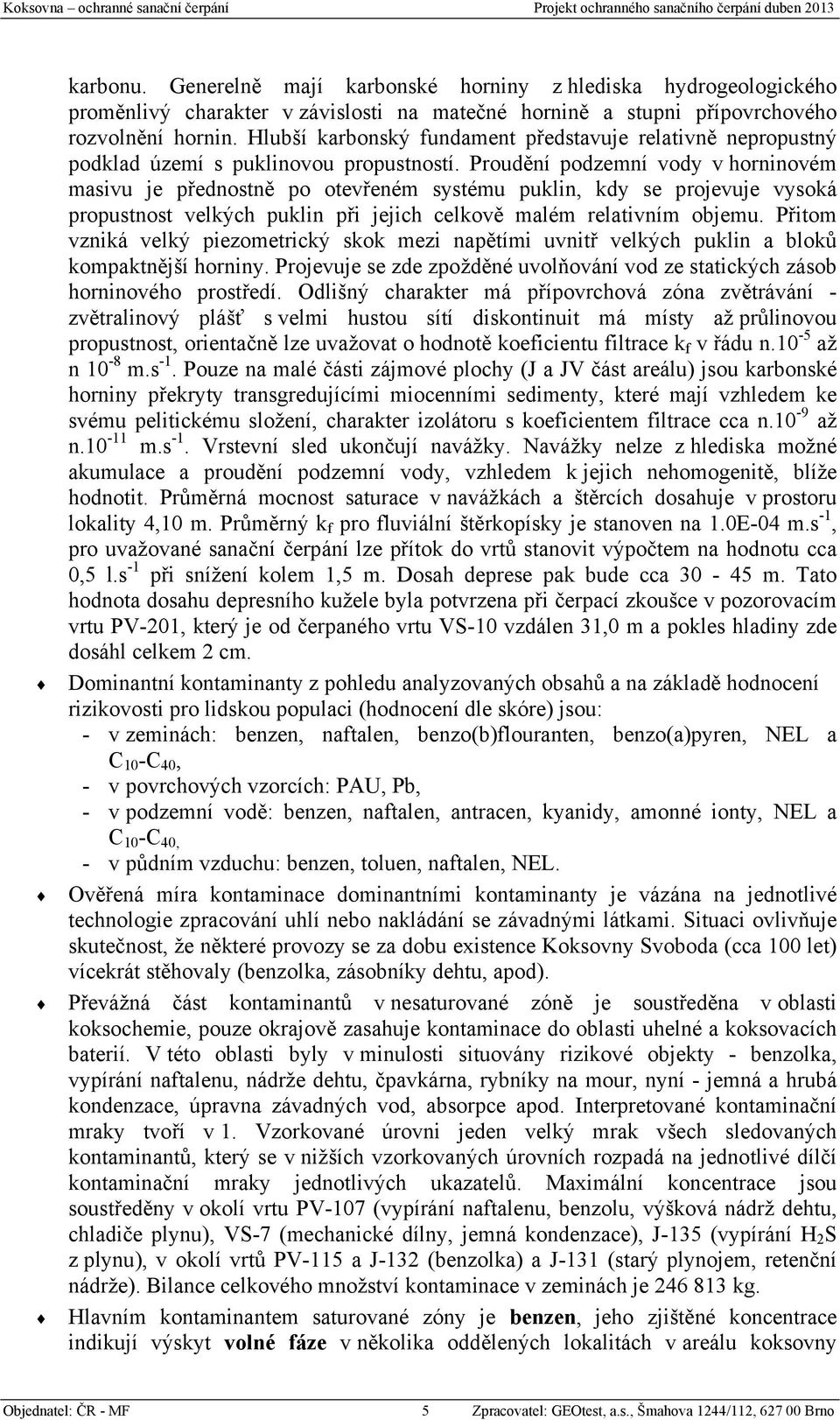

9 karbonu. Generelně mají karbonské horniny z hlediska hydrogeologického proměnlivý charakter v závislosti na matečné hornině a stupni přípovrchového rozvolnění hornin. Hlubší karbonský fundament představuje relativně nepropustný podklad území s puklinovou propustností. Proudění podzemní vody v horninovém masivu je přednostně po otevřeném systému puklin, kdy se projevuje vysoká propustnost velkých puklin při jejich celkově malém relativním objemu. Přitom vzniká velký piezometrický skok mezi napětími uvnitř velkých puklin a bloků kompaktnější horniny. Projevuje se zde zpožděné uvolňování vod ze statických zásob horninového prostředí. Odlišný charakter má přípovrchová zóna zvětrávání - zvětralinový plášť s velmi hustou sítí diskontinuit má místy až průlinovou propustnost, orientačně lze uvažovat o hodnotě koeficientu filtrace k f v řádu n.10-5 až n 10-8 m.s -1. Pouze na malé části zájmové plochy (J a JV část areálu) jsou karbonské horniny překryty transgredujícími miocenními sedimenty, které mají vzhledem ke svému pelitickému složení, charakter izolátoru s koeficientem filtrace cca n.10-9 až n m.s -1. Vrstevní sled ukončují navážky. Navážky nelze z hlediska možné akumulace a proudění podzemní vody, vzhledem k jejich nehomogenitě, blíže hodnotit. Průměrná mocnost saturace v navážkách a štěrcích dosahuje v prostoru lokality 4,10 m. Průměrný k f pro fluviální štěrkopísky je stanoven na 1.0E-04 m.s -1, pro uvažované sanační čerpání lze přítok do vrtů stanovit výpočtem na hodnotu cca 0,5 l.s -1 při snížení kolem 1,5 m. Dosah deprese pak bude cca m. Tato hodnota dosahu depresního kužele byla potvrzena při čerpací zkoušce v pozorovacím vrtu PV-201, který je od čerpaného vrtu VS-10 vzdálen 31,0 m a pokles hladiny zde dosáhl celkem 2 cm. Dominantní kontaminanty z pohledu analyzovaných obsahů a na základě hodnocení rizikovosti pro lidskou populaci (hodnocení dle skóre) jsou: - v zeminách: benzen, naftalen, benzo(b)flouranten, benzo(a)pyren, NEL a C 10 -C 40, - v povrchových vzorcích: PAU, Pb, - v podzemní vodě: benzen, naftalen, antracen, kyanidy, amonné ionty, NEL a C 10 -C 40, - v půdním vzduchu: benzen, toluen, naftalen, NEL. Ověřená míra kontaminace dominantními kontaminanty je vázána na jednotlivé technologie zpracování uhlí nebo nakládání se závadnými látkami. Situaci ovlivňuje skutečnost, že některé provozy se za dobu existence Koksovny Svoboda (cca 100 let) vícekrát stěhovaly (benzolka, zásobníky dehtu, apod). Převážná část kontaminantů v nesaturované zóně je soustředěna v oblasti koksochemie, pouze okrajově zasahuje kontaminace do oblasti uhelné a koksovacích baterií. V této oblasti byly v minulosti situovány rizikové objekty - benzolka, vypírání naftalenu, nádrže dehtu, čpavkárna, rybníky na mour, nyní - jemná a hrubá kondenzace, úpravna závadných vod, absorpce apod. Interpretované kontaminační mraky tvoří v 1. Vzorkované úrovni jeden velký mrak všech sledovaných kontaminantů, který se v nižších vzorkovaných úrovních rozpadá na jednotlivé dílčí kontaminační mraky jednotlivých ukazatelů. Maximální koncentrace jsou soustředěny v okolí vrtu PV-107 (vypírání naftalenu, benzolu, výšková nádrž dehtu, chladiče plynu), VS-7 (mechanické dílny, jemná kondenzace), J-135 (vypírání H 2 S z plynu), v okolí vrtů PV-115 a J-132 (benzolka) a J-131 (starý plynojem, retenční nádrže). Bilance celkového množství kontaminace v zeminách je kg. Hlavním kontaminantem saturované zóny je benzen, jeho zjištěné koncentrace indikují výskyt volné fáze v několika oddělených lokalitách v areálu koksovny Objednatel: ČR - MF 5 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

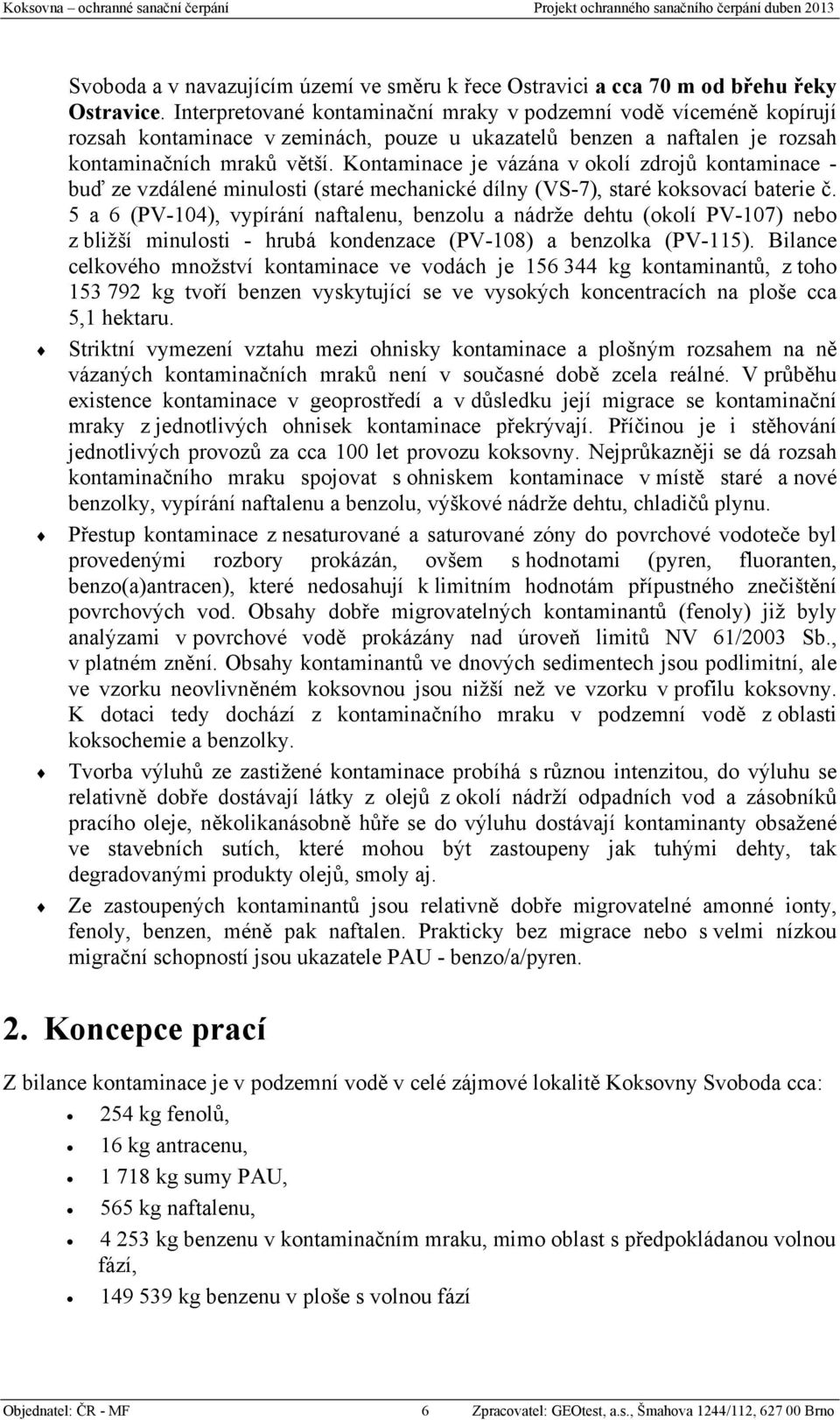

10 Svoboda a v navazujícím území ve směru k řece Ostravici a cca 70 m od břehu řeky Ostravice. Interpretované kontaminační mraky v podzemní vodě víceméně kopírují rozsah kontaminace v zeminách, pouze u ukazatelů benzen a naftalen je rozsah kontaminačních mraků větší. Kontaminace je vázána v okolí zdrojů kontaminace - buď ze vzdálené minulosti (staré mechanické dílny (VS-7), staré koksovací baterie č. 5 a 6 (PV-104), vypírání naftalenu, benzolu a nádrže dehtu (okolí PV-107) nebo z bližší minulosti - hrubá kondenzace (PV-108) a benzolka (PV-115). Bilance celkového množství kontaminace ve vodách je kg kontaminantů, z toho kg tvoří benzen vyskytující se ve vysokých koncentracích na ploše cca 5,1 hektaru. Striktní vymezení vztahu mezi ohnisky kontaminace a plošným rozsahem na ně vázaných kontaminačních mraků není v současné době zcela reálné. V průběhu existence kontaminace v geoprostředí a v důsledku její migrace se kontaminační mraky z jednotlivých ohnisek kontaminace překrývají. Příčinou je i stěhování jednotlivých provozů za cca 100 let provozu koksovny. Nejprůkazněji se dá rozsah kontaminačního mraku spojovat s ohniskem kontaminace v místě staré a nové benzolky, vypírání naftalenu a benzolu, výškové nádrže dehtu, chladičů plynu. Přestup kontaminace z nesaturované a saturované zóny do povrchové vodoteče byl provedenými rozbory prokázán, ovšem s hodnotami (pyren, fluoranten, benzo(a)antracen), které nedosahují k limitním hodnotám přípustného znečištění povrchových vod. Obsahy dobře migrovatelných kontaminantů (fenoly) již byly analýzami v povrchové vodě prokázány nad úroveň limitů NV 61/2003 Sb., v platném znění. Obsahy kontaminantů ve dnových sedimentech jsou podlimitní, ale ve vzorku neovlivněném koksovnou jsou nižší než ve vzorku v profilu koksovny. K dotaci tedy dochází z kontaminačního mraku v podzemní vodě z oblasti koksochemie a benzolky. Tvorba výluhů ze zastižené kontaminace probíhá s různou intenzitou, do výluhu se relativně dobře dostávají látky z olejů z okolí nádrží odpadních vod a zásobníků pracího oleje, několikanásobně hůře se do výluhu dostávají kontaminanty obsažené ve stavebních sutích, které mohou být zastoupeny jak tuhými dehty, tak degradovanými produkty olejů, smoly aj. Ze zastoupených kontaminantů jsou relativně dobře migrovatelné amonné ionty, fenoly, benzen, méně pak naftalen. Prakticky bez migrace nebo s velmi nízkou migrační schopností jsou ukazatele PAU - benzo/a/pyren. 2. Koncepce prací Z bilance kontaminace je v podzemní vodě v celé zájmové lokalitě Koksovny Svoboda cca: 254 kg fenolů, 16 kg antracenu, kg sumy PAU, 565 kg naftalenu, kg benzenu v kontaminačním mraku, mimo oblast s předpokládanou volnou fází, kg benzenu v ploše s volnou fází Objednatel: ČR - MF 6 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

11 Dobu, po kterou by bylo nutné realizovat ochranné čerpání, odhadujeme z předpokládaného množství odstraněného benzenu z 1 litru vody (AAR - zjištěná průměrná koncentrace ve vodě je cca g.l -1 ). Předpokládané roční odčerpané množství podzemní vody ze tří ploch (HSZ1 až HSZ3) představuje celkem cca litrů - tomu odpovídá orientačně odstranění cca kg kontaminantu za rok (při dané koncentraci). To znamená, že ochranné čerpání by mělo probíhat po dobu minimálně 15 let (při výtěžnosti 8500 kg by šlo o cca 17.5 let při odstranění veškeré fáze benzenu), kdy dojde k významnému snížení koncentrace látek v podzemní vodě, ale nedojde k definitivní sanaci saturované zóny. Výtěžnosti kontaminantu budou vyšší v prvních letech čerpání (natahování fáze), kdy může dojít k odstranění až kg kontaminantu za 1. rok. Za další dva roky lze reálně uvažovat o odstranění až kg kontaminantu. V dalších letech bude výtěžnost postupně klesat až na hodnotu v řádu stovek až jednotek kg/měsíc. Předkládaný projekt řeší ochranné čerpání po dobu 15 let. Realizace ochranného čerpání zahrnuje následující nezbytné činnosti: přípravná a inženýrská činnost, doplnění čerpacích a monitorovacích vrtů, vybudování infiltračních objektů, přípravné výkony pro ochranné čerpání: - zařízení staveniště, - instalace techniky a technologie, ochranné čerpání a dekontaminace čerpané vody: - zkušební provoz sanačního systému 1 týden, - roční provoz systému ochranného čerpání s intenzivním zčerpáváním fáze, - dvouleté ochranné čerpání pro zajištění hydraulické bariéry proti šíření kontaminace ve směru k řece Ostravici, sanační monitoring, sled, řízení, koordinace a vyhodnocení prací monitoring po ukončení ochranného čerpání Jednotlivé výše uvedené činnosti jsou podrobněji popsány v následujících kapitolách. 3. Projektované práce 3.1 Přípravná a inženýrská činnost Přípravné práce budou zahrnovat následující činnosti: studium archívních materiálů, rekognoskaci lokality a vytýčení nových vrtů (8 ks), vypracování realizačního projektu ochranného čerpání, inženýrská činnost při realizaci přípravných prací - jednání s příslušnými státními institucemi, jednání se zástupci Koksovny Svoboda o umístění vrtů, dekontaminačních stanic a infiltračních objektů, školení pracovníků BOZP pro činnosti uvnitř areálu Koksovny Svoboda, splnění podmínek zákona č. 62/1988 Objednatel: ČR - MF 7 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

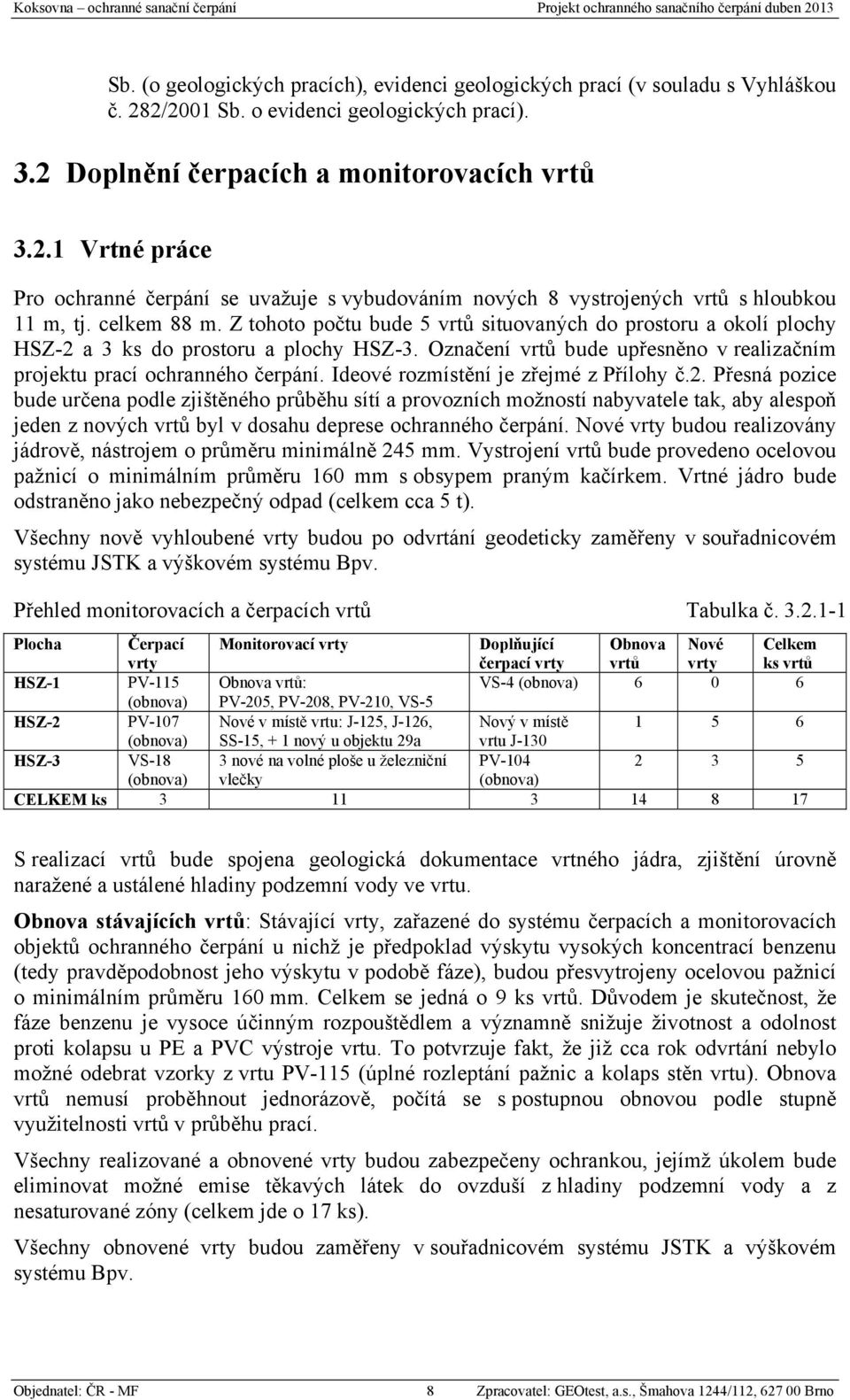

12 Sb. (o geologických pracích), evidenci geologických prací (v souladu s Vyhláškou č. 282/2001 Sb. o evidenci geologických prací). 3.2 Doplnění čerpacích a monitorovacích vrtů Vrtné práce Pro ochranné čerpání se uvažuje s vybudováním nových 8 vystrojených vrtů s hloubkou 11 m, tj. celkem 88 m. Z tohoto počtu bude 5 vrtů situovaných do prostoru a okolí plochy HSZ-2 a 3 ks do prostoru a plochy HSZ-3. Označení vrtů bude upřesněno v realizačním projektu prací ochranného čerpání. Ideové rozmístění je zřejmé z Přílohy č.2. Přesná pozice bude určena podle zjištěného průběhu sítí a provozních možností nabyvatele tak, aby alespoň jeden z nových vrtů byl v dosahu deprese ochranného čerpání. Nové vrty budou realizovány jádrově, nástrojem o průměru minimálně 245 mm. Vystrojení vrtů bude provedeno ocelovou pažnicí o minimálním průměru 160 mm s obsypem praným kačírkem. Vrtné jádro bude odstraněno jako nebezpečný odpad (celkem cca 5 t). Všechny nově vyhloubené vrty budou po odvrtání geodeticky zaměřeny v souřadnicovém systému JSTK a výškovém systému Bpv. Přehled monitorovacích a čerpacích vrtů Tabulka č Plocha Čerpací vrty Monitorovací vrty Doplňující čerpací vrty Obnova vrtů Nové vrty Celkem ks vrtů HSZ-1 PV-115 Obnova vrtů: VS-4 (obnova) (obnova) PV-205, PV-208, PV-210, VS-5 HSZ-2 PV-107 Nové v místě vrtu: J-125, J-126, Nový v místě (obnova) SS-15, + 1 nový u objektu 29a vrtu J-130 HSZ-3 VS-18 3 nové na volné ploše u železniční PV (obnova) vlečky (obnova) CELKEM ks S realizací vrtů bude spojena geologická dokumentace vrtného jádra, zjištění úrovně naražené a ustálené hladiny podzemní vody ve vrtu. Obnova stávajících vrtů: Stávající vrty, zařazené do systému čerpacích a monitorovacích objektů ochranného čerpání u nichž je předpoklad výskytu vysokých koncentrací benzenu (tedy pravděpodobnost jeho výskytu v podobě fáze), budou přesvytrojeny ocelovou pažnicí o minimálním průměru 160 mm. Celkem se jedná o 9 ks vrtů. Důvodem je skutečnost, že fáze benzenu je vysoce účinným rozpouštědlem a významně snižuje životnost a odolnost proti kolapsu u PE a PVC výstroje vrtu. To potvrzuje fakt, že již cca rok odvrtání nebylo možné odebrat vzorky z vrtu PV-115 (úplné rozleptání pažnic a kolaps stěn vrtu). Obnova vrtů nemusí proběhnout jednorázově, počítá se s postupnou obnovou podle stupně využitelnosti vrtů v průběhu prací. Všechny realizované a obnovené vrty budou zabezpečeny ochrankou, jejímž úkolem bude eliminovat možné emise těkavých látek do ovzduší z hladiny podzemní vody a z nesaturované zóny (celkem jde o 17 ks). Všechny obnovené vrty budou zaměřeny v souřadnicovém systému JSTK a výškovém systému Bpv. Objednatel: ČR - MF 8 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

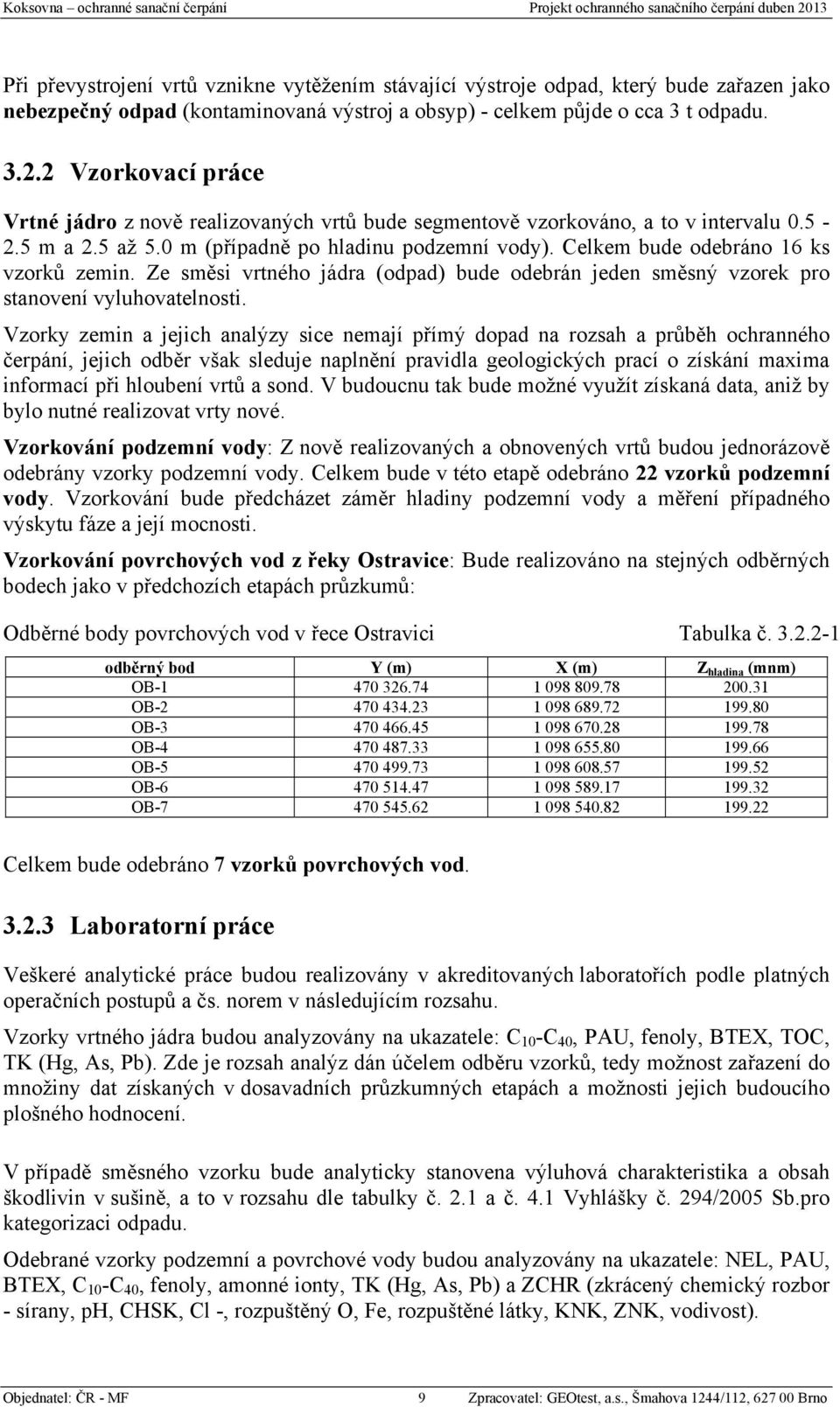

13 Při převystrojení vrtů vznikne vytěžením stávající výstroje odpad, který bude zařazen jako nebezpečný odpad (kontaminovaná výstroj a obsyp) - celkem půjde o cca 3 t odpadu Vzorkovací práce Vrtné jádro z nově realizovaných vrtů bude segmentově vzorkováno, a to v intervalu m a 2.5 až 5.0 m (případně po hladinu podzemní vody). Celkem bude odebráno 16 ks vzorků zemin. Ze směsi vrtného jádra (odpad) bude odebrán jeden směsný vzorek pro stanovení vyluhovatelnosti. Vzorky zemin a jejich analýzy sice nemají přímý dopad na rozsah a průběh ochranného čerpání, jejich odběr však sleduje naplnění pravidla geologických prací o získání maxima informací při hloubení vrtů a sond. V budoucnu tak bude možné využít získaná data, aniž by bylo nutné realizovat vrty nové. Vzorkování podzemní vody: Z nově realizovaných a obnovených vrtů budou jednorázově odebrány vzorky podzemní vody. Celkem bude v této etapě odebráno 22 vzorků podzemní vody. Vzorkování bude předcházet záměr hladiny podzemní vody a měření případného výskytu fáze a její mocnosti. Vzorkování povrchových vod z řeky Ostravice: Bude realizováno na stejných odběrných bodech jako v předchozích etapách průzkumů: Odběrné body povrchových vod v řece Ostravici Tabulka č odběrný bod Y (m) X (m) Z hladina (mnm) OB OB OB OB OB OB OB Celkem bude odebráno 7 vzorků povrchových vod Laboratorní práce Veškeré analytické práce budou realizovány v akreditovaných laboratořích podle platných operačních postupů a čs. norem v následujícím rozsahu. Vzorky vrtného jádra budou analyzovány na ukazatele: C 10 -C 40, PAU, fenoly, BTEX, TOC, TK (Hg, As, Pb). Zde je rozsah analýz dán účelem odběru vzorků, tedy možnost zařazení do množiny dat získaných v dosavadních průzkumných etapách a možnosti jejich budoucího plošného hodnocení. V případě směsného vzorku bude analyticky stanovena výluhová charakteristika a obsah škodlivin v sušině, a to v rozsahu dle tabulky č. 2.1 a č. 4.1 Vyhlášky č. 294/2005 Sb.pro kategorizaci odpadu. Odebrané vzorky podzemní a povrchové vody budou analyzovány na ukazatele: NEL, PAU, BTEX, C 10 -C 40, fenoly, amonné ionty, TK (Hg, As, Pb) a ZCHR (zkrácený chemický rozbor - sírany, ph, CHSK, Cl -, rozpuštěný O, Fe, rozpuštěné látky, KNK, ZNK, vodivost). Objednatel: ČR - MF 9 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

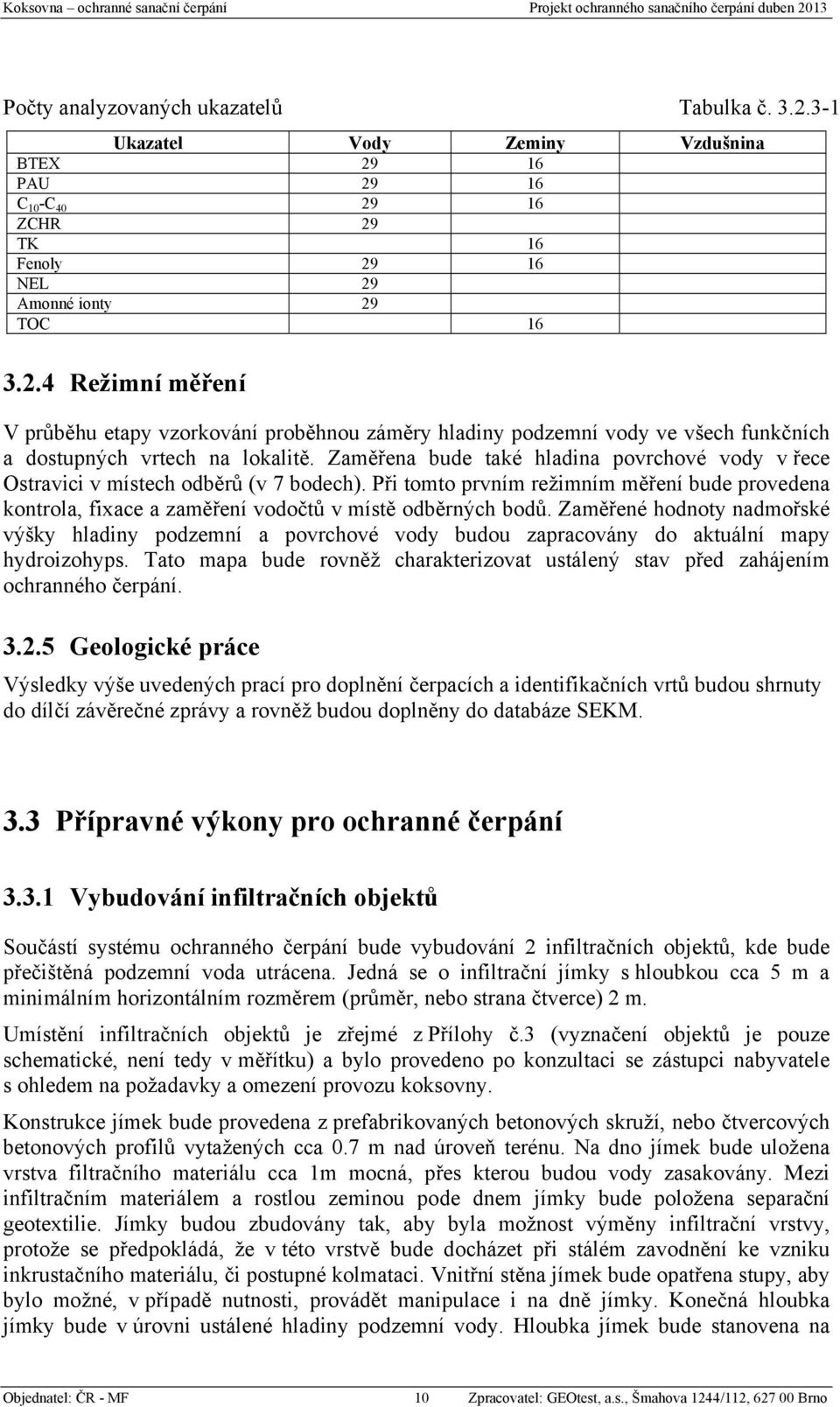

14 Počty analyzovaných ukazatelů Tabulka č Ukazatel Vody Zeminy Vzdušnina BTEX PAU C 10 -C ZCHR 29 TK 16 Fenoly NEL 29 Amonné ionty 29 TOC Režimní měření V průběhu etapy vzorkování proběhnou záměry hladiny podzemní vody ve všech funkčních a dostupných vrtech na lokalitě. Zaměřena bude také hladina povrchové vody v řece Ostravici v místech odběrů (v 7 bodech). Při tomto prvním režimním měření bude provedena kontrola, fixace a zaměření vodočtů v místě odběrných bodů. Zaměřené hodnoty nadmořské výšky hladiny podzemní a povrchové vody budou zapracovány do aktuální mapy hydroizohyps. Tato mapa bude rovněž charakterizovat ustálený stav před zahájením ochranného čerpání Geologické práce Výsledky výše uvedených prací pro doplnění čerpacích a identifikačních vrtů budou shrnuty do dílčí závěrečné zprávy a rovněž budou doplněny do databáze SEKM. 3.3 Přípravné výkony pro ochranné čerpání Vybudování infiltračních objektů Součástí systému ochranného čerpání bude vybudování 2 infiltračních objektů, kde bude přečištěná podzemní voda utrácena. Jedná se o infiltrační jímky s hloubkou cca 5 m a minimálním horizontálním rozměrem (průměr, nebo strana čtverce) 2 m. Umístění infiltračních objektů je zřejmé z Přílohy č.3 (vyznačení objektů je pouze schematické, není tedy v měřítku) a bylo provedeno po konzultaci se zástupci nabyvatele s ohledem na požadavky a omezení provozu koksovny. Konstrukce jímek bude provedena z prefabrikovaných betonových skruží, nebo čtvercových betonových profilů vytažených cca 0.7 m nad úroveň terénu. Na dno jímek bude uložena vrstva filtračního materiálu cca 1m mocná, přes kterou budou vody zasakovány. Mezi infiltračním materiálem a rostlou zeminou pode dnem jímky bude položena separační geotextilie. Jímky budou zbudovány tak, aby byla možnost výměny infiltrační vrstvy, protože se předpokládá, že v této vrstvě bude docházet při stálém zavodnění ke vzniku inkrustačního materiálu, či postupné kolmataci. Vnitřní stěna jímek bude opatřena stupy, aby bylo možné, v případě nutnosti, provádět manipulace i na dně jímky. Konečná hloubka jímky bude v úrovni ustálené hladiny podzemní vody. Hloubka jímek bude stanovena na Objednatel: ČR - MF 10 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

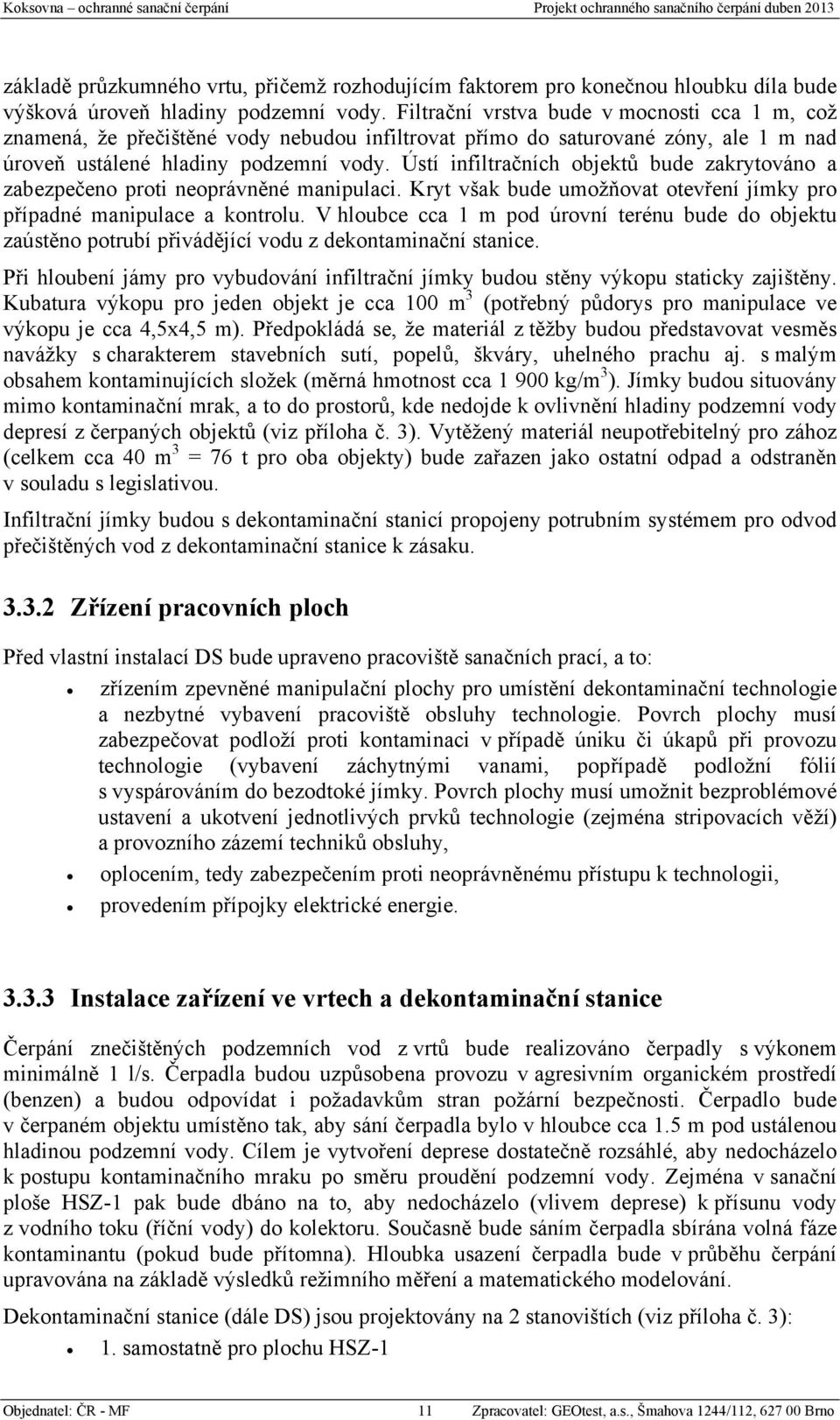

15 základě průzkumného vrtu, přičemž rozhodujícím faktorem pro konečnou hloubku díla bude výšková úroveň hladiny podzemní vody. Filtrační vrstva bude v mocnosti cca 1 m, což znamená, že přečištěné vody nebudou infiltrovat přímo do saturované zóny, ale 1 m nad úroveň ustálené hladiny podzemní vody. Ústí infiltračních objektů bude zakrytováno a zabezpečeno proti neoprávněné manipulaci. Kryt však bude umožňovat otevření jímky pro případné manipulace a kontrolu. V hloubce cca 1 m pod úrovní terénu bude do objektu zaústěno potrubí přivádějící vodu z dekontaminační stanice. Při hloubení jámy pro vybudování infiltrační jímky budou stěny výkopu staticky zajištěny. Kubatura výkopu pro jeden objekt je cca 100 m 3 (potřebný půdorys pro manipulace ve výkopu je cca 4,5x4,5 m). Předpokládá se, že materiál z těžby budou představovat vesměs navážky s charakterem stavebních sutí, popelů, škváry, uhelného prachu aj. s malým obsahem kontaminujících složek (měrná hmotnost cca kg/m 3 ). Jímky budou situovány mimo kontaminační mrak, a to do prostorů, kde nedojde k ovlivnění hladiny podzemní vody depresí z čerpaných objektů (viz příloha č. 3). Vytěžený materiál neupotřebitelný pro zához (celkem cca 40 m 3 = 76 t pro oba objekty) bude zařazen jako ostatní odpad a odstraněn v souladu s legislativou. Infiltrační jímky budou s dekontaminační stanicí propojeny potrubním systémem pro odvod přečištěných vod z dekontaminační stanice k zásaku Zřízení pracovních ploch Před vlastní instalací DS bude upraveno pracoviště sanačních prací, a to: zřízením zpevněné manipulační plochy pro umístění dekontaminační technologie a nezbytné vybavení pracoviště obsluhy technologie. Povrch plochy musí zabezpečovat podloží proti kontaminaci v případě úniku či úkapů při provozu technologie (vybavení záchytnými vanami, popřípadě podložní fólií s vyspárováním do bezodtoké jímky. Povrch plochy musí umožnit bezproblémové ustavení a ukotvení jednotlivých prvků technologie (zejména stripovacích věží) a provozního zázemí techniků obsluhy, oplocením, tedy zabezpečením proti neoprávněnému přístupu k technologii, provedením přípojky elektrické energie Instalace zařízení ve vrtech a dekontaminační stanice Čerpání znečištěných podzemních vod z vrtů bude realizováno čerpadly s výkonem minimálně 1 l/s. Čerpadla budou uzpůsobena provozu v agresivním organickém prostředí (benzen) a budou odpovídat i požadavkům stran požární bezpečnosti. Čerpadlo bude v čerpaném objektu umístěno tak, aby sání čerpadla bylo v hloubce cca 1.5 m pod ustálenou hladinou podzemní vody. Cílem je vytvoření deprese dostatečně rozsáhlé, aby nedocházelo k postupu kontaminačního mraku po směru proudění podzemní vody. Zejména v sanační ploše HSZ-1 pak bude dbáno na to, aby nedocházelo (vlivem deprese) k přísunu vody z vodního toku (říční vody) do kolektoru. Současně bude sáním čerpadla sbírána volná fáze kontaminantu (pokud bude přítomna). Hloubka usazení čerpadla bude v průběhu čerpání upravována na základě výsledků režimního měření a matematického modelování. Dekontaminační stanice (dále DS) jsou projektovány na 2 stanovištích (viz příloha č. 3): 1. samostatně pro plochu HSZ-1 Objednatel: ČR - MF 11 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

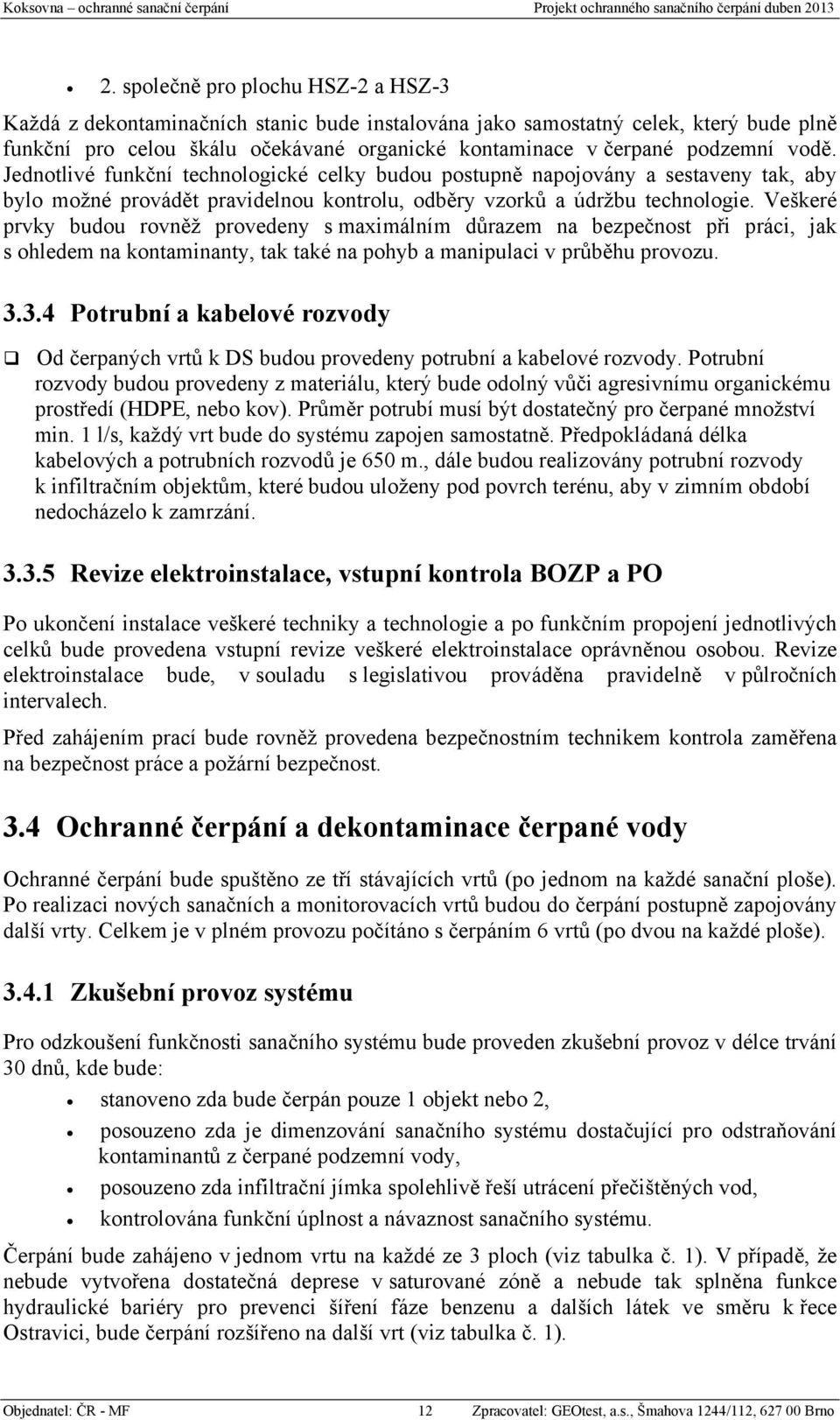

16 2. společně pro plochu HSZ-2 a HSZ-3 Každá z dekontaminačních stanic bude instalována jako samostatný celek, který bude plně funkční pro celou škálu očekávané organické kontaminace v čerpané podzemní vodě. Jednotlivé funkční technologické celky budou postupně napojovány a sestaveny tak, aby bylo možné provádět pravidelnou kontrolu, odběry vzorků a údržbu technologie. Veškeré prvky budou rovněž provedeny s maximálním důrazem na bezpečnost při práci, jak s ohledem na kontaminanty, tak také na pohyb a manipulaci v průběhu provozu Potrubní a kabelové rozvody Od čerpaných vrtů k DS budou provedeny potrubní a kabelové rozvody. Potrubní rozvody budou provedeny z materiálu, který bude odolný vůči agresivnímu organickému prostředí (HDPE, nebo kov). Průměr potrubí musí být dostatečný pro čerpané množství min. 1 l/s, každý vrt bude do systému zapojen samostatně. Předpokládaná délka kabelových a potrubních rozvodů je 650 m., dále budou realizovány potrubní rozvody k infiltračním objektům, které budou uloženy pod povrch terénu, aby v zimním období nedocházelo k zamrzání Revize elektroinstalace, vstupní kontrola BOZP a PO Po ukončení instalace veškeré techniky a technologie a po funkčním propojení jednotlivých celků bude provedena vstupní revize veškeré elektroinstalace oprávněnou osobou. Revize elektroinstalace bude, v souladu s legislativou prováděna pravidelně v půlročních intervalech. Před zahájením prací bude rovněž provedena bezpečnostním technikem kontrola zaměřena na bezpečnost práce a požární bezpečnost. 3.4 Ochranné čerpání a dekontaminace čerpané vody Ochranné čerpání bude spuštěno ze tří stávajících vrtů (po jednom na každé sanační ploše). Po realizaci nových sanačních a monitorovacích vrtů budou do čerpání postupně zapojovány další vrty. Celkem je v plném provozu počítáno s čerpáním 6 vrtů (po dvou na každé ploše) Zkušební provoz systému Pro odzkoušení funkčnosti sanačního systému bude proveden zkušební provoz v délce trvání 30 dnů, kde bude: stanoveno zda bude čerpán pouze 1 objekt nebo 2, posouzeno zda je dimenzování sanačního systému dostačující pro odstraňování kontaminantů z čerpané podzemní vody, posouzeno zda infiltrační jímka spolehlivě řeší utrácení přečištěných vod, kontrolována funkční úplnost a návaznost sanačního systému. Čerpání bude zahájeno v jednom vrtu na každé ze 3 ploch (viz tabulka č. 1). V případě, že nebude vytvořena dostatečná deprese v saturované zóně a nebude tak splněna funkce hydraulické bariéry pro prevenci šíření fáze benzenu a dalších látek ve směru k řece Ostravici, bude čerpání rozšířeno na další vrt (viz tabulka č. 1). Objednatel: ČR - MF 12 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

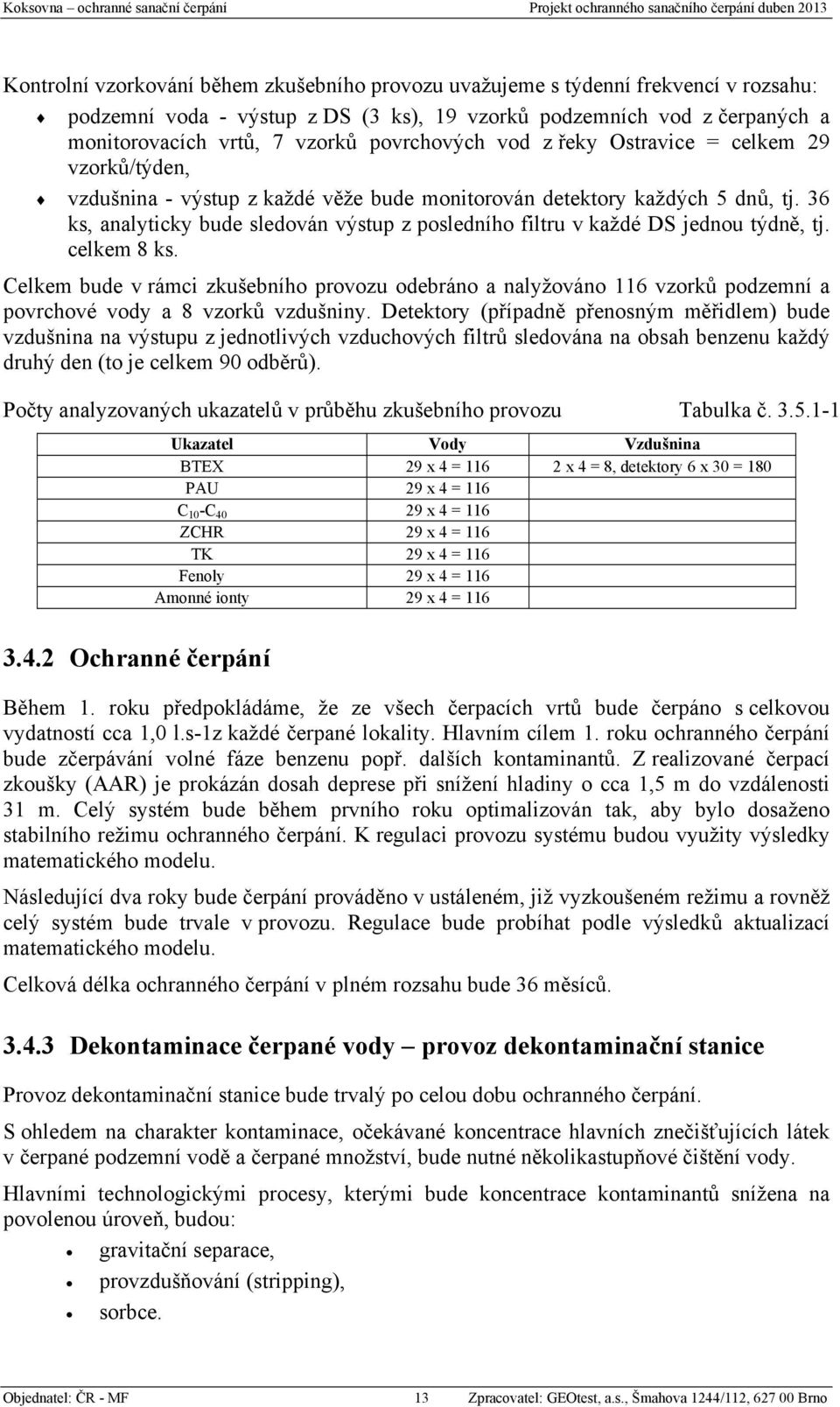

17 Kontrolní vzorkování během zkušebního provozu uvažujeme s týdenní frekvencí v rozsahu: podzemní voda - výstup z DS (3 ks), 19 vzorků podzemních vod z čerpaných a monitorovacích vrtů, 7 vzorků povrchových vod z řeky Ostravice = celkem 29 vzorků/týden, vzdušnina - výstup z každé věže bude monitorován detektory každých 5 dnů, tj. 36 ks, analyticky bude sledován výstup z posledního filtru v každé DS jednou týdně, tj. celkem 8 ks. Celkem bude v rámci zkušebního provozu odebráno a nalyžováno 116 vzorků podzemní a povrchové vody a 8 vzorků vzdušniny. Detektory (případně přenosným měřidlem) bude vzdušnina na výstupu z jednotlivých vzduchových filtrů sledována na obsah benzenu každý druhý den (to je celkem 90 odběrů). Počty analyzovaných ukazatelů v průběhu zkušebního provozu Tabulka č Ochranné čerpání Ukazatel Vody Vzdušnina BTEX 29 x 4 = x 4 = 8, detektory 6 x 30 = 180 PAU 29 x 4 = 116 C 10 -C x 4 = 116 ZCHR 29 x 4 = 116 TK 29 x 4 = 116 Fenoly 29 x 4 = 116 Amonné ionty 29 x 4 = 116 Během 1. roku předpokládáme, že ze všech čerpacích vrtů bude čerpáno s celkovou vydatností cca 1,0 l.s-1z každé čerpané lokality. Hlavním cílem 1. roku ochranného čerpání bude zčerpávání volné fáze benzenu popř. dalších kontaminantů. Z realizované čerpací zkoušky (AAR) je prokázán dosah deprese při snížení hladiny o cca 1,5 m do vzdálenosti 31 m. Celý systém bude během prvního roku optimalizován tak, aby bylo dosaženo stabilního režimu ochranného čerpání. K regulaci provozu systému budou využity výsledky matematického modelu. Následující dva roky bude čerpání prováděno v ustáleném, již vyzkoušeném režimu a rovněž celý systém bude trvale v provozu. Regulace bude probíhat podle výsledků aktualizací matematického modelu. Celková délka ochranného čerpání v plném rozsahu bude 36 měsíců Dekontaminace čerpané vody provoz dekontaminační stanice Provoz dekontaminační stanice bude trvalý po celou dobu ochranného čerpání. S ohledem na charakter kontaminace, očekávané koncentrace hlavních znečišťujících látek v čerpané podzemní vodě a čerpané množství, bude nutné několikastupňové čištění vody. Hlavními technologickými procesy, kterými bude koncentrace kontaminantů snížena na povolenou úroveň, budou: gravitační separace, provzdušňování (stripping), sorbce. Objednatel: ČR - MF 13 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

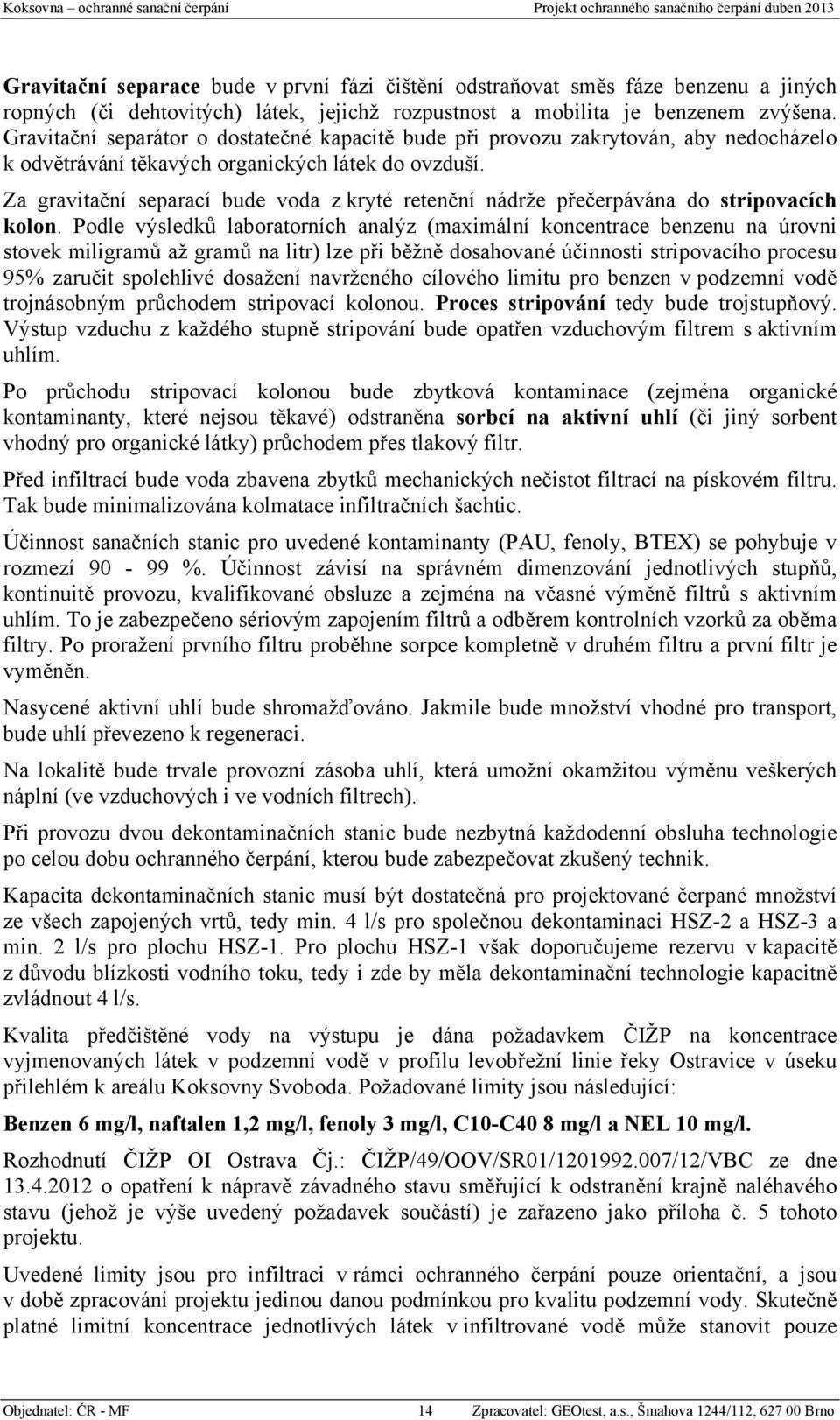

18 Gravitační separace bude v první fázi čištění odstraňovat směs fáze benzenu a jiných ropných (či dehtovitých) látek, jejichž rozpustnost a mobilita je benzenem zvýšena. Gravitační separátor o dostatečné kapacitě bude při provozu zakrytován, aby nedocházelo k odvětrávání těkavých organických látek do ovzduší. Za gravitační separací bude voda z kryté retenční nádrže přečerpávána do stripovacích kolon. Podle výsledků laboratorních analýz (maximální koncentrace benzenu na úrovni stovek miligramů až gramů na litr) lze při běžně dosahované účinnosti stripovacího procesu 95% zaručit spolehlivé dosažení navrženého cílového limitu pro benzen v podzemní vodě trojnásobným průchodem stripovací kolonou. Proces stripování tedy bude trojstupňový. Výstup vzduchu z každého stupně stripování bude opatřen vzduchovým filtrem s aktivním uhlím. Po průchodu stripovací kolonou bude zbytková kontaminace (zejména organické kontaminanty, které nejsou těkavé) odstraněna sorbcí na aktivní uhlí (či jiný sorbent vhodný pro organické látky) průchodem přes tlakový filtr. Před infiltrací bude voda zbavena zbytků mechanických nečistot filtrací na pískovém filtru. Tak bude minimalizována kolmatace infiltračních šachtic. Účinnost sanačních stanic pro uvedené kontaminanty (PAU, fenoly, BTEX) se pohybuje v rozmezí %. Účinnost závisí na správném dimenzování jednotlivých stupňů, kontinuitě provozu, kvalifikované obsluze a zejména na včasné výměně filtrů s aktivním uhlím. To je zabezpečeno sériovým zapojením filtrů a odběrem kontrolních vzorků za oběma filtry. Po proražení prvního filtru proběhne sorpce kompletně v druhém filtru a první filtr je vyměněn. Nasycené aktivní uhlí bude shromažďováno. Jakmile bude množství vhodné pro transport, bude uhlí převezeno k regeneraci. Na lokalitě bude trvale provozní zásoba uhlí, která umožní okamžitou výměnu veškerých náplní (ve vzduchových i ve vodních filtrech). Při provozu dvou dekontaminačních stanic bude nezbytná každodenní obsluha technologie po celou dobu ochranného čerpání, kterou bude zabezpečovat zkušený technik. Kapacita dekontaminačních stanic musí být dostatečná pro projektované čerpané množství ze všech zapojených vrtů, tedy min. 4 l/s pro společnou dekontaminaci HSZ-2 a HSZ-3 a min. 2 l/s pro plochu HSZ-1. Pro plochu HSZ-1 však doporučujeme rezervu v kapacitě z důvodu blízkosti vodního toku, tedy i zde by měla dekontaminační technologie kapacitně zvládnout 4 l/s. Kvalita předčištěné vody na výstupu je dána požadavkem ČIŽP na koncentrace vyjmenovaných látek v podzemní vodě v profilu levobřežní linie řeky Ostravice v úseku přilehlém k areálu Koksovny Svoboda. Požadované limity jsou následující: Benzen 6 mg/l, naftalen 1,2 mg/l, fenoly 3 mg/l, C10-C40 8 mg/l a NEL 10 mg/l. Rozhodnutí ČIŽP OI Ostrava Čj.: ČIŽP/49/OOV/SR01/ /12/VBC ze dne o opatření k nápravě závadného stavu směřující k odstranění krajně naléhavého stavu (jehož je výše uvedený požadavek součástí) je zařazeno jako příloha č. 5 tohoto projektu. Uvedené limity jsou pro infiltraci v rámci ochranného čerpání pouze orientační, a jsou v době zpracování projektu jedinou danou podmínkou pro kvalitu podzemní vody. Skutečně platné limitní koncentrace jednotlivých látek v infiltrované vodě může stanovit pouze Objednatel: ČR - MF 14 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

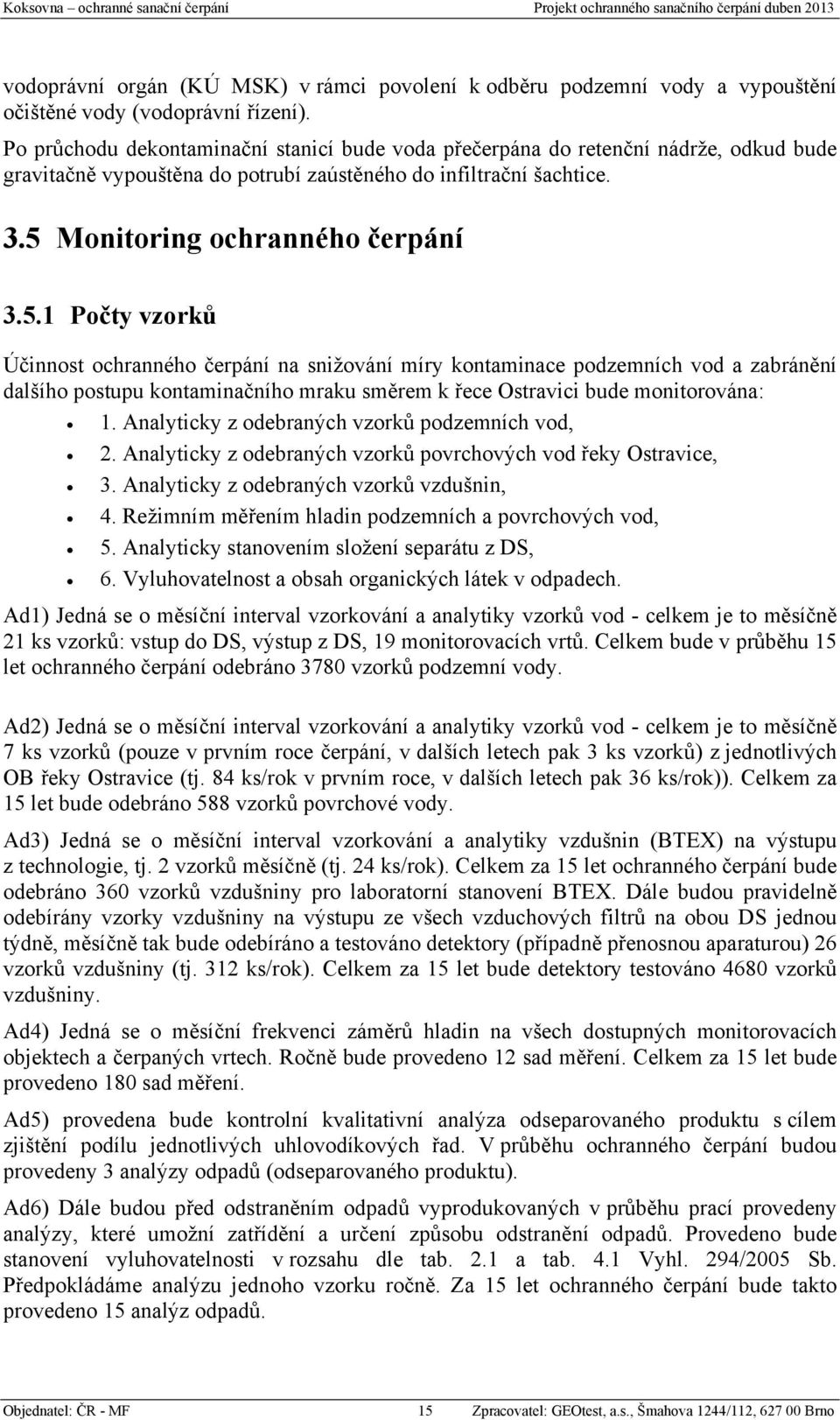

19 vodoprávní orgán (KÚ MSK) v rámci povolení k odběru podzemní vody a vypouštění očištěné vody (vodoprávní řízení). Po průchodu dekontaminační stanicí bude voda přečerpána do retenční nádrže, odkud bude gravitačně vypouštěna do potrubí zaústěného do infiltrační šachtice. 3.5 Monitoring ochranného čerpání Počty vzorků Účinnost ochranného čerpání na snižování míry kontaminace podzemních vod a zabránění dalšího postupu kontaminačního mraku směrem k řece Ostravici bude monitorována: 1. Analyticky z odebraných vzorků podzemních vod, 2. Analyticky z odebraných vzorků povrchových vod řeky Ostravice, 3. Analyticky z odebraných vzorků vzdušnin, 4. Režimním měřením hladin podzemních a povrchových vod, 5. Analyticky stanovením složení separátu z DS, 6. Vyluhovatelnost a obsah organických látek v odpadech. Ad1) Jedná se o měsíční interval vzorkování a analytiky vzorků vod - celkem je to měsíčně 21 ks vzorků: vstup do DS, výstup z DS, 19 monitorovacích vrtů. Celkem bude v průběhu 15 let ochranného čerpání odebráno 3780 vzorků podzemní vody. Ad2) Jedná se o měsíční interval vzorkování a analytiky vzorků vod - celkem je to měsíčně 7 ks vzorků (pouze v prvním roce čerpání, v dalších letech pak 3 ks vzorků) z jednotlivých OB řeky Ostravice (tj. 84 ks/rok v prvním roce, v dalších letech pak 36 ks/rok)). Celkem za 15 let bude odebráno 588 vzorků povrchové vody. Ad3) Jedná se o měsíční interval vzorkování a analytiky vzdušnin (BTEX) na výstupu z technologie, tj. 2 vzorků měsíčně (tj. 24 ks/rok). Celkem za 15 let ochranného čerpání bude odebráno 360 vzorků vzdušniny pro laboratorní stanovení BTEX. Dále budou pravidelně odebírány vzorky vzdušniny na výstupu ze všech vzduchových filtrů na obou DS jednou týdně, měsíčně tak bude odebíráno a testováno detektory (případně přenosnou aparaturou) 26 vzorků vzdušniny (tj. 312 ks/rok). Celkem za 15 let bude detektory testováno 4680 vzorků vzdušniny. Ad4) Jedná se o měsíční frekvenci záměrů hladin na všech dostupných monitorovacích objektech a čerpaných vrtech. Ročně bude provedeno 12 sad měření. Celkem za 15 let bude provedeno 180 sad měření. Ad5) provedena bude kontrolní kvalitativní analýza odseparovaného produktu s cílem zjištění podílu jednotlivých uhlovodíkových řad. V průběhu ochranného čerpání budou provedeny 3 analýzy odpadů (odseparovaného produktu). Ad6) Dále budou před odstraněním odpadů vyprodukovaných v průběhu prací provedeny analýzy, které umožní zatřídění a určení způsobu odstranění odpadů. Provedeno bude stanovení vyluhovatelnosti v rozsahu dle tab. 2.1 a tab. 4.1 Vyhl. 294/2005 Sb. Předpokládáme analýzu jednoho vzorku ročně. Za 15 let ochranného čerpání bude takto provedeno 15 analýz odpadů. Objednatel: ČR - MF 15 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

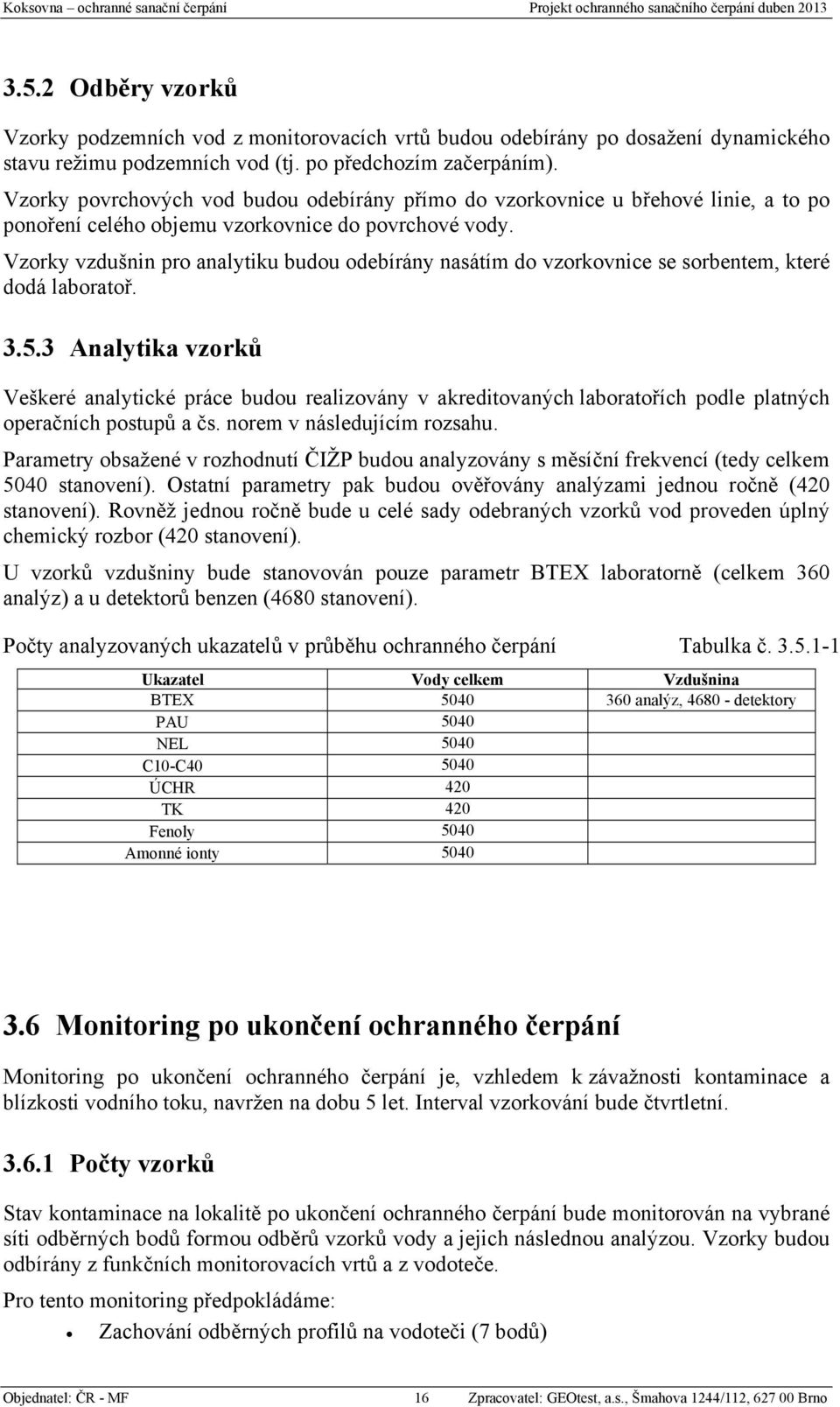

20 3.5.2 Odběry vzorků Vzorky podzemních vod z monitorovacích vrtů budou odebírány po dosažení dynamického stavu režimu podzemních vod (tj. po předchozím začerpáním). Vzorky povrchových vod budou odebírány přímo do vzorkovnice u břehové linie, a to po ponoření celého objemu vzorkovnice do povrchové vody. Vzorky vzdušnin pro analytiku budou odebírány nasátím do vzorkovnice se sorbentem, které dodá laboratoř Analytika vzorků Veškeré analytické práce budou realizovány v akreditovaných laboratořích podle platných operačních postupů a čs. norem v následujícím rozsahu. Parametry obsažené v rozhodnutí ČIŽP budou analyzovány s měsíční frekvencí (tedy celkem 5040 stanovení). Ostatní parametry pak budou ověřovány analýzami jednou ročně (420 stanovení). Rovněž jednou ročně bude u celé sady odebraných vzorků vod proveden úplný chemický rozbor (420 stanovení). U vzorků vzdušniny bude stanovován pouze parametr BTEX laboratorně (celkem 360 analýz) a u detektorů benzen (4680 stanovení). Počty analyzovaných ukazatelů v průběhu ochranného čerpání Tabulka č Ukazatel Vody celkem Vzdušnina BTEX analýz, detektory PAU 5040 NEL 5040 C10-C ÚCHR 420 TK 420 Fenoly 5040 Amonné ionty Monitoring po ukončení ochranného čerpání Monitoring po ukončení ochranného čerpání je, vzhledem k závažnosti kontaminace a blízkosti vodního toku, navržen na dobu 5 let. Interval vzorkování bude čtvrtletní Počty vzorků Stav kontaminace na lokalitě po ukončení ochranného čerpání bude monitorován na vybrané síti odběrných bodů formou odběrů vzorků vody a jejich následnou analýzou. Vzorky budou odbírány z funkčních monitorovacích vrtů a z vodoteče. Pro tento monitoring předpokládáme: Zachování odběrných profilů na vodoteči (7 bodů) Objednatel: ČR - MF 16 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno
