1 Výpar, vlhkost vzduchu, srážky a jejich měření, zpracování údajů

2 Atmosférické srážky Transport Evapotranspirace Povrchový odtok Transpirace Podzemní odtok

3 Základní bilanční rovnice: [m3] nebo [mm] H S množství srážek spadlé na povodí H O množství vody odtekléz povodí závěrným profilem Hv množství vody odpařené z povrchu povodí R změna zásob vody v povodí(podzemní a povrchové vody)

4 Vlhkost -psychrometr Sestává ze dvou teploměrů, z toho jeden je vlhčen kapalinou. Vlhký teploměr ukazuje jinou teplotu než suchý, rozdíl teplot se nazývá psychrometrická diference a je nepřímo úměrná relativní vlhkosti.

5 Příklad 5A_Pr_List_Psychrometr_Ucitel.doc

6 Vlhkost -hygrometr Klasická konstrukce vlhkoměru je založena na hygroskopických vlastnostech lidských vlasů. Ty mění svou délku v závislosti na vlhkosti. Základem přístroje je několik odmaštěných vlasů. Změna délky vlasů, která činí pro rozsah vlhkosti % asi 2,5 %, je přes pákový převod zobrazována ručičkou přístroje. Pod bodem mrazu dosahuje větší přesnosti než psychrometr. Tento vlhkoměr patří k historicky nejstarším.

7 Srážky Při poklesu teploty vzduchu pod rosný bod dochází ke kondenzaci vodní páry a voda z plynného skupenství přechází ve skupenství kapalné až pevné a vznikají srážky. dle skupenství srážky kapalné (déšť, rosa), pevné (sníh, kroupy) dle způsobu a místa vzniku : horizontální (kondenzace na povrchu země) mlhy, rosa, jinovatka, námraza vertikální (vznik v atmosféře) -déšť, sníh, mrholení, kroupy

8 Měření srážek Srážkoměr (ombrometr) je složen z kovové nádoby s nálevkou s vodorovnou záchytnou plochou 500 cm2. Horní okraj ombrometru je 1 m nad terénem. Z nálevky stéká voda do konvice o obsahu 2 l. Voda se slévá do srážkoměrného válce, který je kalibrován přímo v [mm] srážek s přesností na 0,1 mm. Srážky se měří vždy v 7,00 hod ráno a údaj se zapisuje k předcházejícímu dni. Ombrograf je přístroj plynule zaznamenávající průběh srážek v čase. Z nálevky o záchytné ploše 250 cm2 stéká voda do plovákové komory. Pohyb plováku je přenášen na pisátko a zaznamenáván s přesností 0,1 mm na pásku v závislosti na čase. Ombrogram (grafický záznam) je napnut na válci hodinového stroje a je pravidelně vyměňován. Přestoupí-li pisátko k hornímu okraji pásky, plná plováková komora se vyprázdní pomocí násosky do nádrže a zápis pokračuje od nuly. Z ombrogramu můžeme odečítat i intenzitu deště. Totalizátorse používá k měření srážkových úhrnů za delší časové období (měsíčně až ročně) na těžko dostupných místech. Válcovitá nádoba je opatřena speciálním Nipherovým kuželem, který brání vzniku vzdušných vírů, a je postavena na mohutném podstavci 3 4 m vysokém. Totalizátor měří kapalné i pevné srážky.

9 Srážkoměr Záchytná plocha 500 cm2 Výška hrany záchytného otvoru -1 m nad terénem Měření velikosti srážky změření celkového objemu zachycené vody, stanovení srážkového úhrnu po vydělení plochou otvoru.

10 Příklad 4_Pr_List_Srazkomer_Zak.doc

11

12 Totalizátor Použití v málo dostupných místech (především na horách) Měření srážkového úhrnu v dlouhých intervalech. Podmínka uchování beze ztrát omezení výparu. Přeměna tuhých srážek na kapalné vyhřívaný totalizátor.

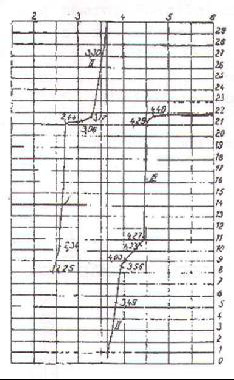

13 Ombrograf Ombrogram součtová t čára intenzit deště Záchytná plocha 500 cm2 Výška hrany záchytného otvoru -1 m nad terénem Měření časového průběhu nárůstu srážkového úhrnu pomocí plovákové komory s plovákem přenos pomocí registračního zařízení na záznamový (milimetrový papír) - ombrogram.

14 Kumulativní úhrny srážek dle vybraných ombrogramů ze srpna 2002

15 Poslední generace Srážkoměr se záchytnou plochou 500cm2 určený pro měření tekutých srážek využívající mechanismu "děleného překlápěcího člunku". Jeho překlápěním se získávají elektrické pulsy v závislosti na množství srážek. Sestava je tvořena srážkoměrem 500cm2 a jednotkou umístěnou na stojanu srážkoměru v kovovém odlitku. Díky vestavěnému GSM/GPRS modemu a zároveň nízké proudové spotřebě je možné umístit srážkoměr s jednotkou na odlehlé místo s obtížným přístupem, a přesto mít přístup a aktuálním datům. Sestava byla vyvíjena jako součást varovného protipovodňového systému. Plocha 500cm2 Pulsní výstup po 0,1 mm dešťových srážek Dlouhodobá odolnost nepříznivým povětrnostním vlivům Vysoká přesnost měření Softwarová kalibrace snižuje chybu měření Vteřinový a minutový záznam pulsů Vestavěný GSM/GPRS modem (SMS, Data, GPRS) Velký počet volných vstupů a záznamových kanálů

16 Příklad 5_Pr_List_ClunkovySrazkomer_Ucitel.doc
