Systémy vedení potrubí/ technika spojování potrubí C1 Plynové armatury

Transkript

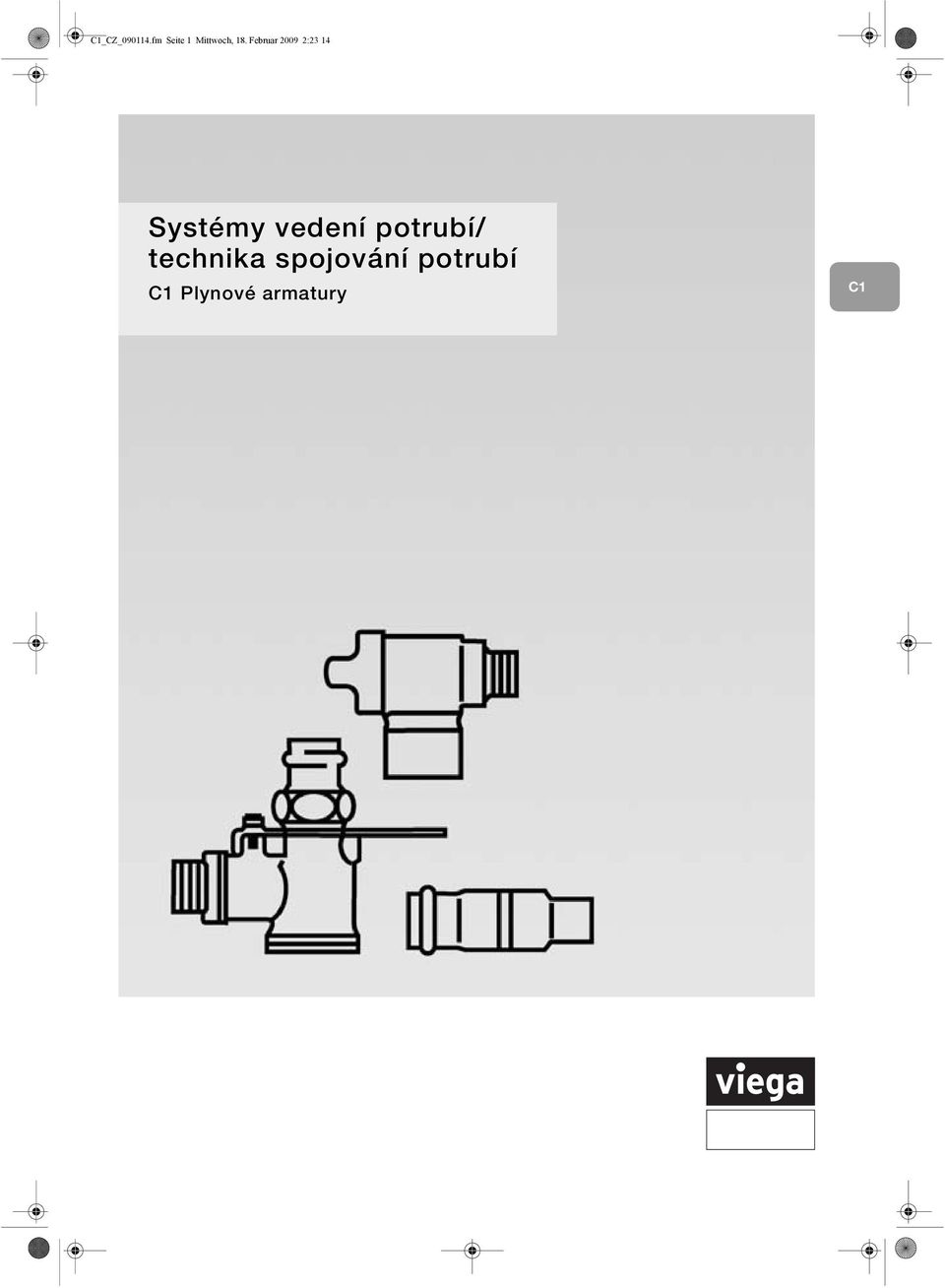

1 _CZ_ fm Seite 1 Mittwoch, 18. Februar :23 14 Systémy vedení potrubí/ technika spojování potrubí Plynové armatury

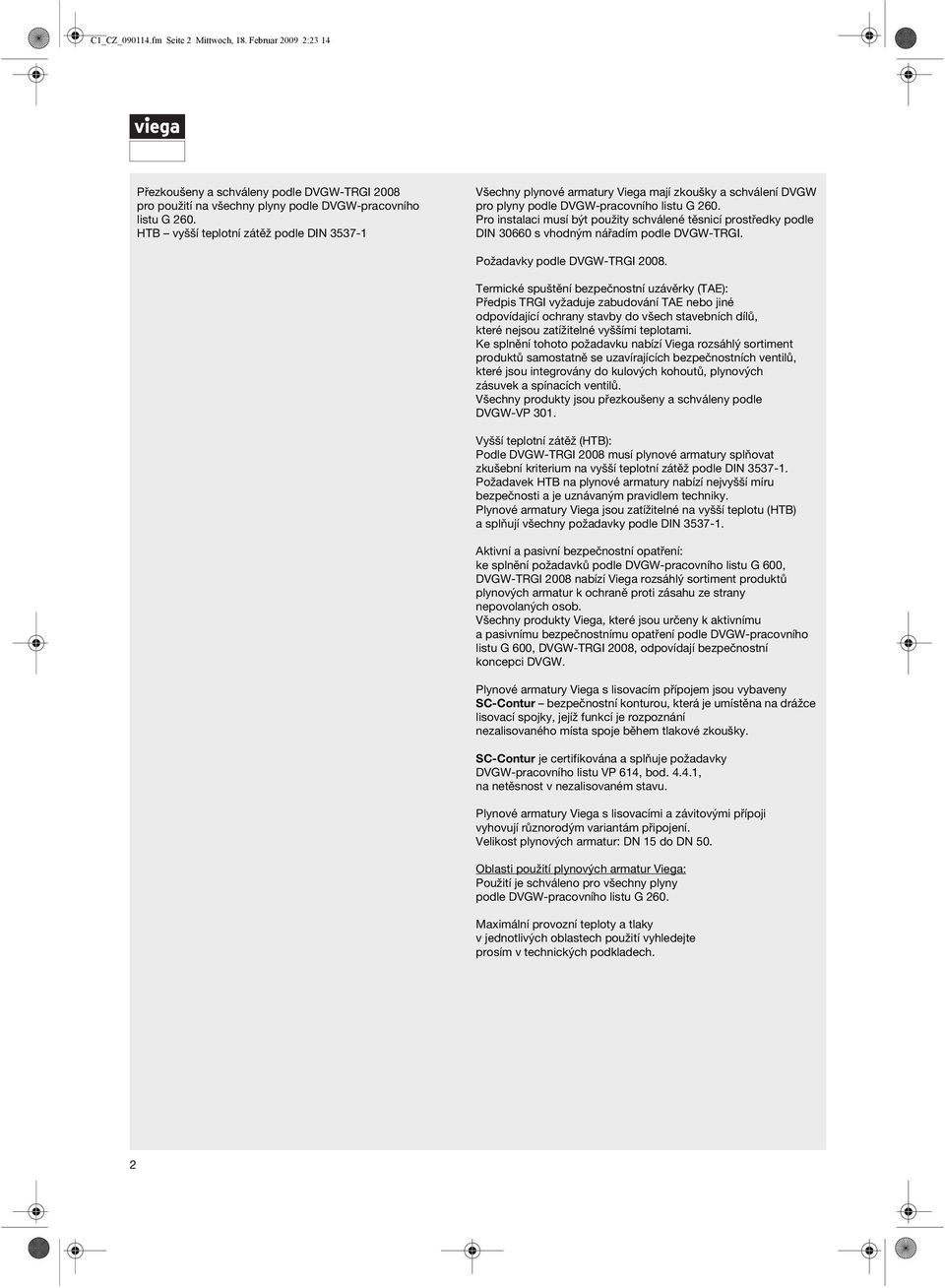

2 _CZ_ fm Seite 2 Mittwoch, 18. Februar :23 14 Přezkoušeny a schváleny podle DVGW-TRGI 2008 pro použití na všechny plyny podle DVGW-pracovního listu G 260. HTB vyšší teplotní zátěž podle DIN Všechny plynové armatury Viega mají zkoušky a schválení DVGW pro plyny podle DVGW-pracovního listu G 260. Pro instalaci musí být použity schválené těsnicí prostředky podle DIN s vhodným nářadím podle DVGW-TRGI. Požadavky podle DVGW-TRGI Termické spuštění bezpečnostní uzávěrky (TAE): Předpis TRGI vyžaduje zabudování TAE nebo jiné odpovídající ochrany stavby do všech stavebních dílů, které nejsou zatížitelné vyššími teplotami. Ke splnění tohoto požadavku nabízí Viega rozsáhlý sortiment produktů samostatně se uzavírajících bezpečnostních ventilů, které jsou integrovány do kulových kohoutů, plynových zásuvek a spínacích ventilů. Všechny produkty jsou přezkoušeny a schváleny podle DVGW-VP 301. Vyšší teplotní zátěž (HTB): Podle DVGW-TRGI 2008 musí plynové armatury splňovat zkušební kriterium na vyšší teplotní zátěž podle DIN Požadavek HTB na plynové armatury nabízí nejvyšší míru bezpečnosti a je uznávaným pravidlem techniky. Plynové armatury Viega jsou zatížitelné na vyšší teplotu (HTB) a splňují všechny požadavky podle DIN Aktivní a pasivní bezpečnostní opatření: ke splnění požadavků podle DVGW-pracovního listu G 600, DVGW-TRGI 2008 nabízí Viega rozsáhlý sortiment produktů plynových armatur k ochraně proti zásahu ze strany nepovolaných osob. Všechny produkty Viega, které jsou určeny k aktivnímu a pasivnímu bezpečnostnímu opatření podle DVGW-pracovního listu G 600, DVGW-TRGI 2008, odpovídají bezpečnostní koncepci DVGW. Plynové armatury Viega s lisovacím přípojem jsou vybaveny SC-Contur bezpečnostní konturou, která je umístěna na drážce lisovací spojky, jejíž funkcí je rozpoznání nezalisovaného místa spoje během tlakové zkoušky. SC-Contur je certifikována a splňuje požadavky DVGW-pracovního listu VP 614, bod , na netěsnost v nezalisovaném stavu. Plynové armatury Viega s lisovacími a závitovými přípoji vyhovují různorodým variantám připojení. Velikost plynových armatur: DN 15 do DN 50. Oblasti použití plynových armatur Viega: Použití je schváleno pro všechny plyny podle DVGW-pracovního listu G 260. Maximální provozní teploty a tlaky v jednotlivých oblastech použití vyhledejte prosím v technických podkladech. 2

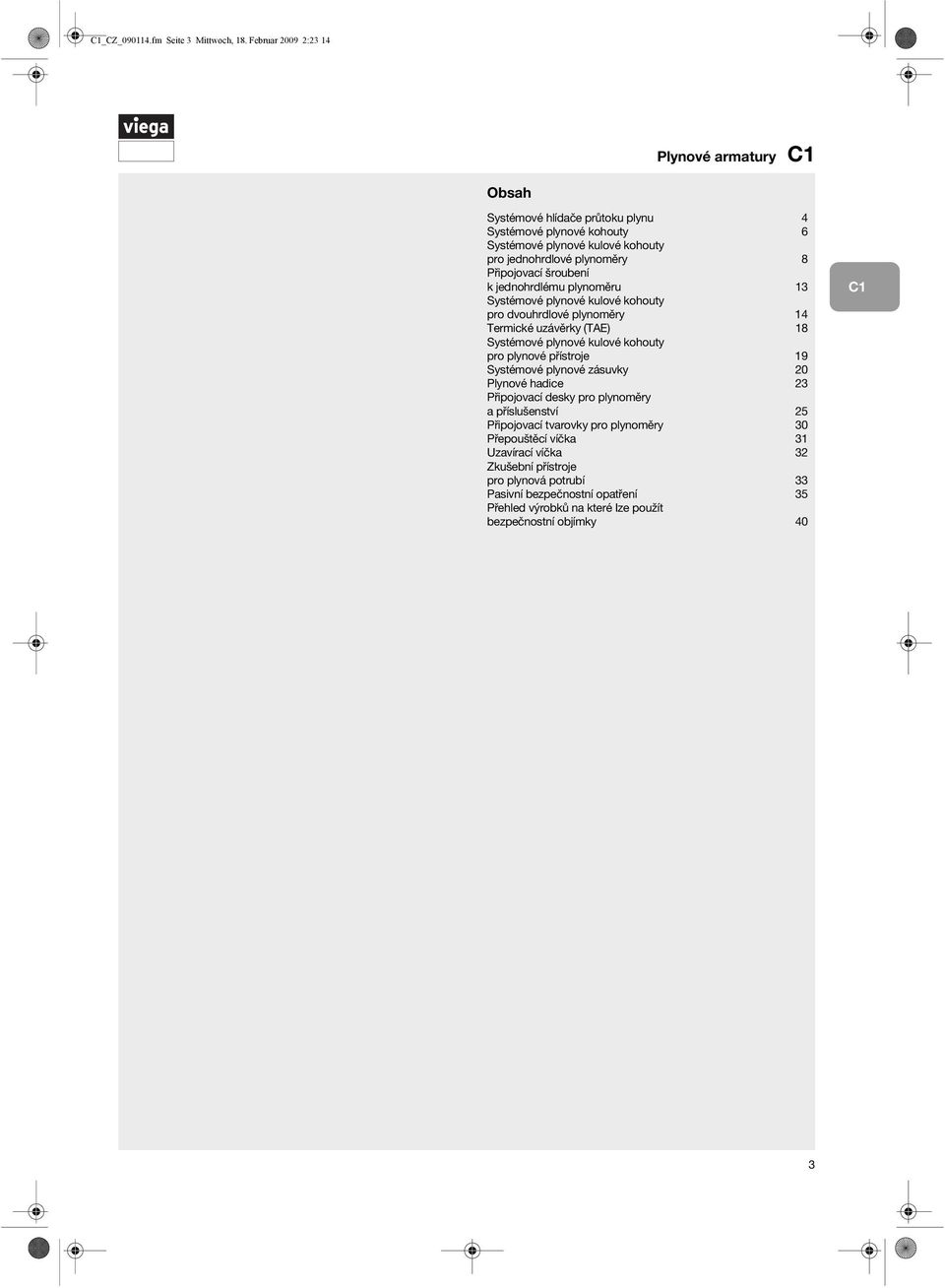

3 _CZ_ fm Seite 3 Mittwoch, 18. Februar :23 14 Plynové armatury Obsah Systémové hlídače průtoku plynu 4 Systémové plynové kohouty 6 Systémové plynové kulové kohouty pro jednohrdlové plynoměry 8 Připojovací šroubení k jednohrdlému plynoměru 13 Systémové plynové kulové kohouty pro dvouhrdlové plynoměry 14 Termické uzávěrky (TAE) 18 Systémové plynové kulové kohouty pro plynové přístroje 19 Systémové plynové zásuvky 20 Plynové hadice 23 Připojovací desky pro plynoměry a příslušenství 25 Připojovací tvarovky pro plynoměry 30 Přepouštěcí víčka 31 Uzavírací víčka 32 Zkušební přístroje pro plynová potrubí 33 Pasivní bezpečnostní opatření 35 Přehled výrobků na které Ize použít bezpečnostní objímky 40 3

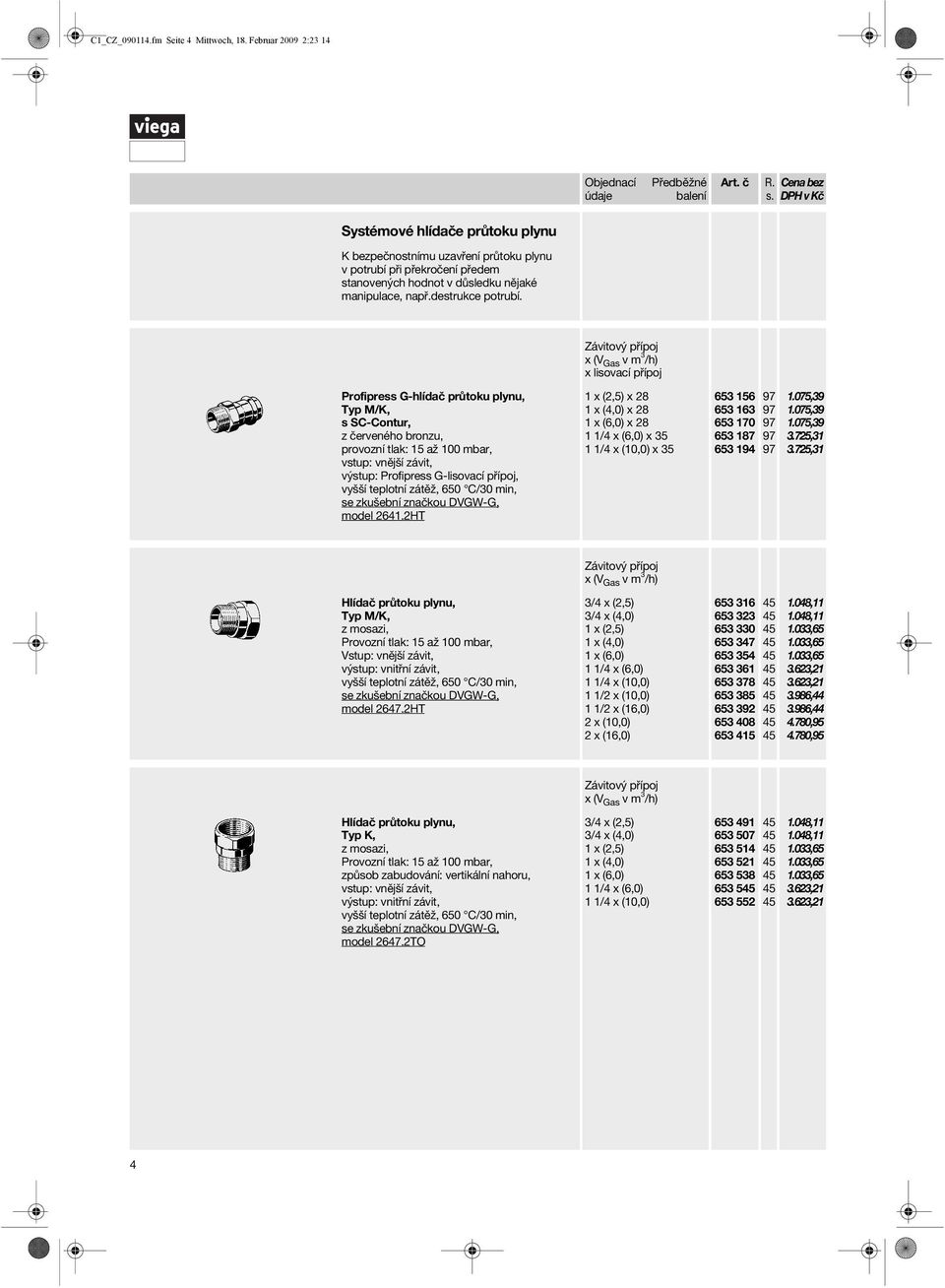

4 _CZ_ fm Seite 4 Mittwoch, 18. Februar :23 14 Systémové hlídače průtoku plynu K bezpečnostnímu uzavření průtoku plynu v potrubí při překročení předem stanovených hodnot v důsledku nějaké manipulace, např.destrukce potrubí. Profipress G-hlídač průtoku plynu, Typ M/K, s SC-Contur, z červeného bronzu, provozní tlak: 15 až 100 mbar, vstup: vnější závit, výstup: Profipress G-lisovací přípoj, vyšší teplotní zátěž, 650 C/30 min, se zkušební značkou DVGW-G, model HT x lisovací přípoj 1 x (2,5) x 28 1 x (4,0) x 28 1 x (6,0) x /4 x (6,0) x /4 x (10,0) x , , , , ,31 Hlídač průtoku plynu, Typ M/K, z mosazi, Provozní tlak: 15 až 100 mbar, Vstup: vnější závit, výstup: vnitřní závit, vyšší teplotní zátěž, 650 C/30 min, se zkušební značkou DVGW-G, model HT 3/4 x (2,5) 3/4 x (4,0) 1 x (2,5) 1 x (4,0) 1 x (6,0) 1 1/4 x (6,0) 1 1/4 x (10,0) 1 1/2 x (10,0) 1 1/2 x (16,0) 2 x (10,0) 2 x (16,0) , , , , , , , , , , ,95 Hlídač průtoku plynu, Typ K, z mosazi, Provozní tlak: 15 až 100 mbar, způsob zabudování: vertikální nahoru, vstup: vnější závit, výstup: vnitřní závit, vyšší teplotní zátěž, 650 C/30 min, se zkušební značkou DVGW-G, model TO 3/4 x (2,5) 3/4 x (4,0) 1 x (2,5) 1 x (4,0) 1 x (6,0) 1 1/4 x (6,0) 1 1/4 x (10,0) , , , , , , ,21 4

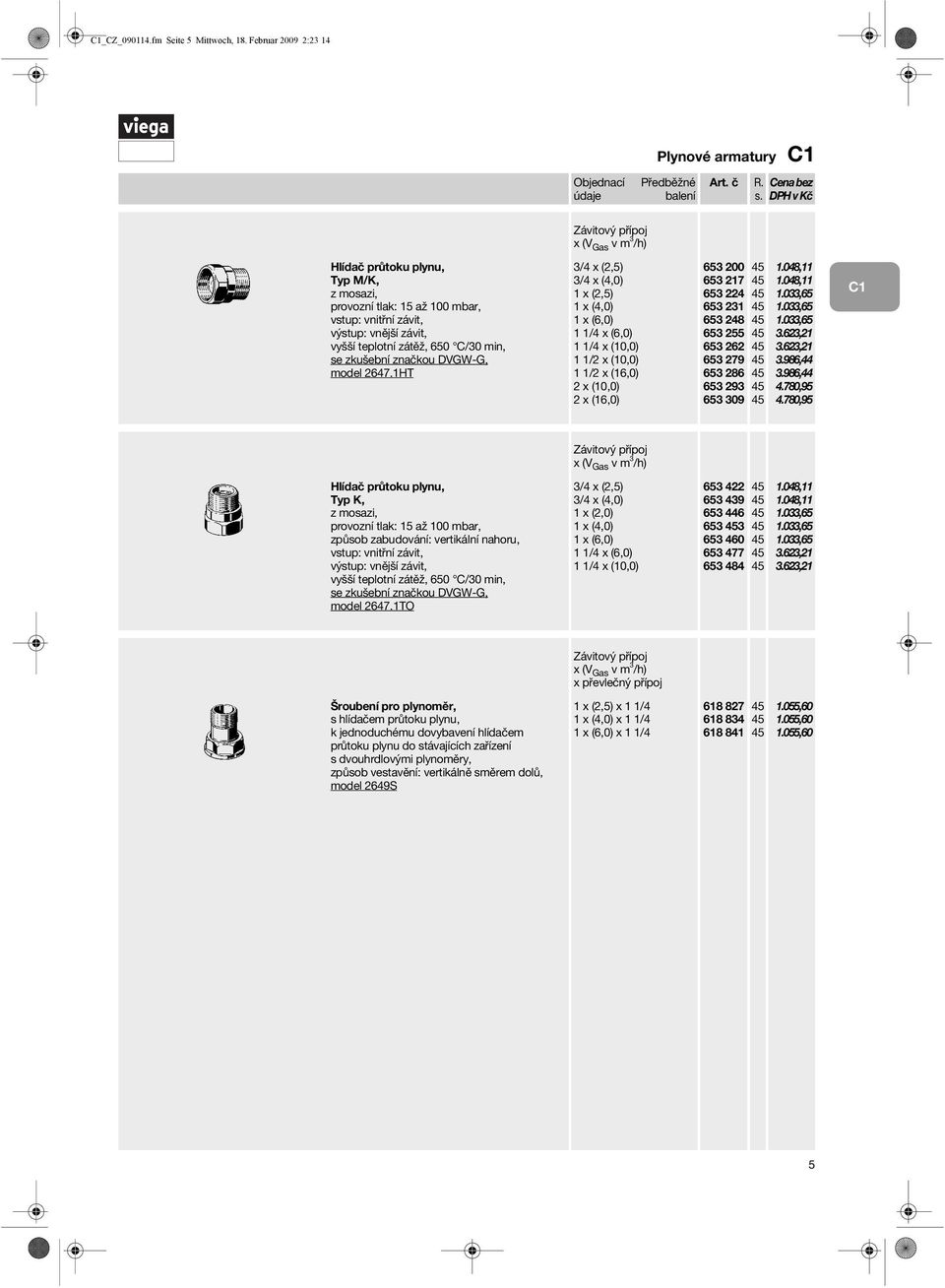

5 _CZ_ fm Seite 5 Mittwoch, 18. Februar :23 14 Plynové armatury Hlídač průtoku plynu, Typ M/K, z mosazi, provozní tlak: 15 až 100 mbar, vstup: vnitřní závit, výstup: vnější závit, vyšší teplotní zátěž, 650 C/30 min, se zkušební značkou DVGW-G, model HT 3/4 x (2,5) 3/4 x (4,0) 1 x (2,5) 1 x (4,0) 1 x (6,0) 1 1/4 x (6,0) 1 1/4 x (10,0) 1 1/2 x (10,0) 1 1/2 x (16,0) 2 x (10,0) 2 x (16,0) , , , , , , , , , , ,95 Hlídač průtoku plynu, Typ K, z mosazi, provozní tlak: 15 až 100 mbar, způsob zabudování: vertikální nahoru, vstup: vnitřní závit, výstup: vnější závit, vyšší teplotní zátěž, 650 C/30 min, se zkušební značkou DVGW-G, model TO 3/4 x (2,5) 3/4 x (4,0) 1 x (2,0) 1 x (4,0) 1 x (6,0) 1 1/4 x (6,0) 1 1/4 x (10,0) , , , , , , ,21 x převlečný přípoj Šroubení pro plynoměr, s hlídačem průtoku plynu, k jednoduchému dovybavení hlídačem průtoku plynu do stávajících zařízení s dvouhrdlovými plynoměry, způsob vestavění: vertikálně směrem dolů, model 2649S 1 x (2,5) x 1 1/4 1 x (4,0) x 1 1/4 1 x (6,0) x 1 1/ , , ,60 5

6 _CZ_ fm Seite 6 Mittwoch, 18. Februar :23 14 Systémové plynové kohouty Profipress G-kulový kohout, s lisovacím přípojem, s SC-Contur, plášt z červeného bronzu, uzavíratelný, model 2670 Jmen. prům. kulového kohoutu (lisovací přípoj) DN 15 (15) DN 15 (18) DN 20 (22) DN 25 (28) DN 32 (35) DN 40 (42) DN 50 (54) ,83 558,41 780, , , , ,19 Profipress G-kulový kohout, s SC-Contur, plášt z červeného bronzu, s lisovacím přípojem a s vnitřním závitem, uzavíratelný, model Jmen. prům. kulového kohoutu (vnitřní závit x lisovací přípoj) DN 15 (1/2 x 15) DN 15 (1/2 x 18) DN 20 (3/4 x 22) DN 25 (1 x 28) DN 32 (1 1/4 x 35) DN 40 (1 1/2 x 42) DN 50 (2 x 54) ,32 675,33 793, , , , ,54 Profipress G-kulový kohout, s lisovacím přípojem, s SC-Contur, plášt z červeného bronzu, se zkušebním otvorem, ovládací rukojet z ocelového plechu, ošetřeno žlutou práškovou barvou, model 2671 Jmen. prům. kulového kohoutu (lisovací přípoj) DN 15 (18) DN 20 (22) DN 25 (28) ,15 890, ,83 Profipress G-kulový kohout, s SC-Contur, plášt z červeného bronzu, se zkušebním otvorem, přívod: vnitřní závit, vývod: Profipress G-lisovací přípoj, ovládací rukojet z ocelového plechu, ošetřeno žlutou práškovou barvou, model Jmen. prům. kulového kohoutu (vnitřní závit x lisovací přípoj) DN 20 (3/4 x 22) DN 25 (3/4 x 28) DN 25 (1 x 28) , , ,24 6

7 _CZ_ fm Seite 7 Mittwoch, 18. Februar :23 14 Plynové armatury Plynový kulový kohout, přímé provedení, z mosazi, oboustranný vnitřní závit, těžké provedení, uzavíratelný, plombovatelný, model G2101 1/2 3/ /4 1 1/ ,54 684,89 768, , , ,76 Plynový kulový kohout, pouzdro z červeného bronzu, se zkušebním otvorem, přívod: vnější závit, vývod: vnitřní závit, ovládací rukojet z ocelového plechu, ošetřeno žlutou práškovou barvou, teplota prostředí max. 70 C, provozní tlak max. 5 bar (MOP 5), model / ,48 Plynový kulový kohout, z mosazi, přímé provedení, instalace jako hlavní uzavírací kohout v domovní instalaci, pojistka topných přístrojů a ohřívačů užitkové vody, oboustranný vnitřní závit, těžké provedení, uzavíratelný, plombovatelný, vyšší teplotní zátěž 650 C/30 min, GT1, model G2101T 1/2 3/ /4 1 1/ , , , , , ,82 7

8 _CZ_ fm Seite 8 Mittwoch, 18. Februar :23 14 Systémové plynové kulové kohouty pro jednohrdlové plynoměry Profipress G-kulový kohout pro plynoměr, s SC-Contur, z mosazi, pro jednohrdlový plynoměr, tvar průchodky, s držákem na zeď a sadou upevnění, oboustranný lisovací přípoj Profipress G, uzavíratelný, plombovatelný, se zkušebním otvorem, teplota prostředí max. 70 C, vyšší teplotní zátěž, 650 C/30min, GT1, Lisovací přípoj model ,60 model 26T ,68 s hlídačem průtoku plynu Typ K, provozní tlak 15 až 100 mbarů, model 26S 28 x (2,5) 28 x (4,0) 28 x (6,0) , , ,54 Profipress G-kulový kohout pro plynoměr, s SC-Contur, pro jednohrdlový plynoměr, přímé provedení, z mosazi, s držákem na stěnu /připevňovací sadou, oboustranné šroubení Profipress G, uzavíratelný, plombovatelný, se zkušebním šroubem, vyšší teplotní zátěž, 650 C/30min, GT1, model G2112 Lisovací přípoj 22* 28* ,89 2.9,60 8 * = Dodávka pouze z doběhu skladových zásob

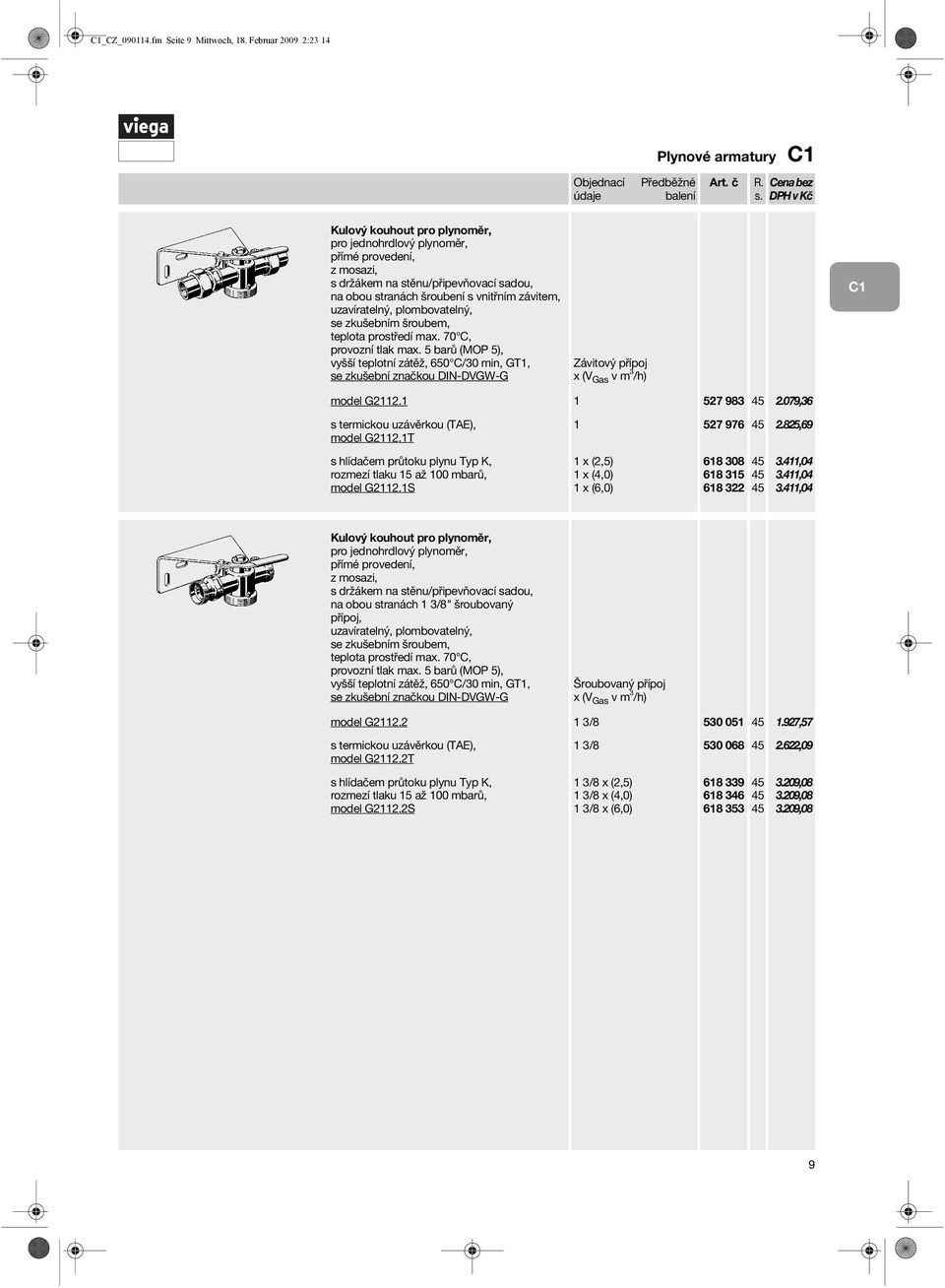

9 _CZ_ fm Seite 9 Mittwoch, 18. Februar :23 14 Plynové armatury Kulový kouhout pro plynoměr, pro jednohrdlový plynoměr, přímé provedení, z mosazi, s držákem na stěnu/připevňovací sadou, na obou stranách šroubení s vnitřním závitem, uzavíratelný, plombovatelný, se zkušebním šroubem, se zkušební značkou DIN-DVGW-G model G ,36 model G2112.1T ,69 s hlídačem průtoku plynu Typ K, rozmezí tlaku 15 až 100 mbarů, model G2112.1S 1 x (2,5) 1 x (4,0) 1 x (6,0) , , ,04 Kulový kouhout pro plynoměr, pro jednohrdlový plynoměr, přímé provedení, z mosazi, s držákem na stěnu/připevňovací sadou, na obou stranách 1 3/8" šroubovaný přípoj, uzavíratelný, plombovatelný, se zkušebním šroubem, se zkušební značkou DIN-DVGW-G Šroubovaný přípoj model G / ,57 model G2112.2T 1 3/ ,09 s hlídačem průtoku plynu Typ K, rozmezí tlaku 15 až 100 mbarů, model G2112.2S 1 3/8 x (2,5) 1 3/8 x (4,0) 1 3/8 x (6,0) , , ,08 9

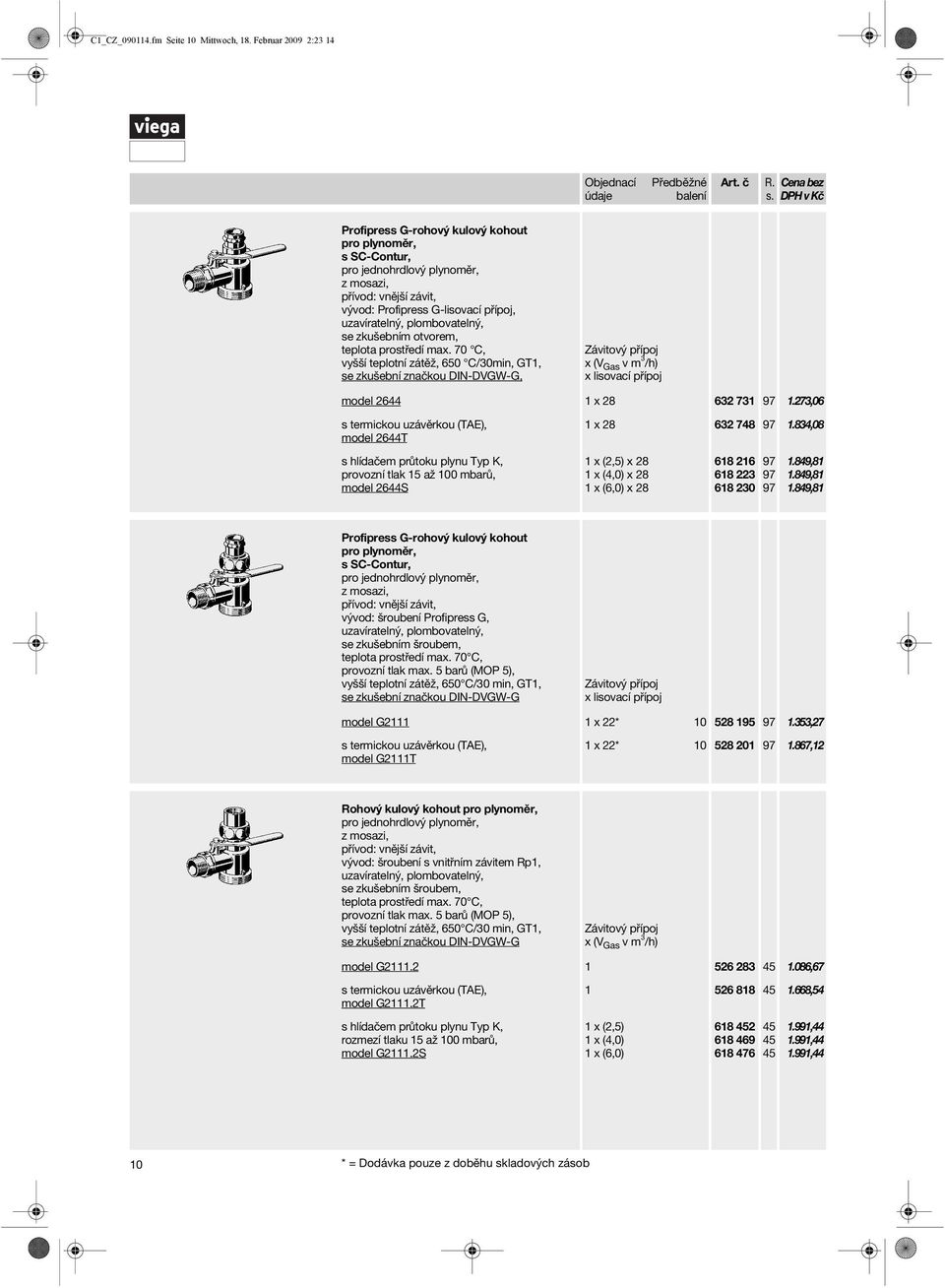

10 _CZ_ fm Seite 10 Mittwoch, 18. Februar :23 14 Profipress G-rohový kulový kohout pro plynoměr, s SC-Contur, pro jednohrdlový plynoměr, z mosazi, přívod: vnější závit, vývod: Profipress G-lisovací přípoj, uzavíratelný, plombovatelný, se zkušebním otvorem, teplota prostředí max. 70 C, vyšší teplotní zátěž, 650 C/30min, GT1, x lisovací přípoj model x ,06 model 2644T 1 x ,08 s hlídačem průtoku plynu Typ K, provozní tlak 15 až 100 mbarů, model 2644S 1 x (2,5) x 28 1 x (4,0) x 28 1 x (6,0) x , , ,81 Profipress G-rohový kulový kohout pro plynoměr, s SC-Contur, pro jednohrdlový plynoměr, z mosazi, přívod: vnější závit, vývod: šroubení Profipress G, uzavíratelný, plombovatelný, se zkušebním šroubem, se zkušební značkou DIN-DVGW-G x lisovací přípoj model G x 22* ,27 model G2111T 1 x 22* ,12 Rohový kulový kohout pro plynoměr, pro jednohrdlový plynoměr, z mosazi, přívod: vnější závit, vývod: šroubení s vnitřním závitem Rp1, uzavíratelný, plombovatelný, se zkušebním šroubem, se zkušební značkou DIN-DVGW-G model G ,67 model G2111.2T ,54 s hlídačem průtoku plynu Typ K, rozmezí tlaku 15 až 100 mbarů, model G2111.2S 1 x (2,5) 1 x (4,0) 1 x (6,0) , , ,44 10 * = Dodávka pouze z doběhu skladových zásob

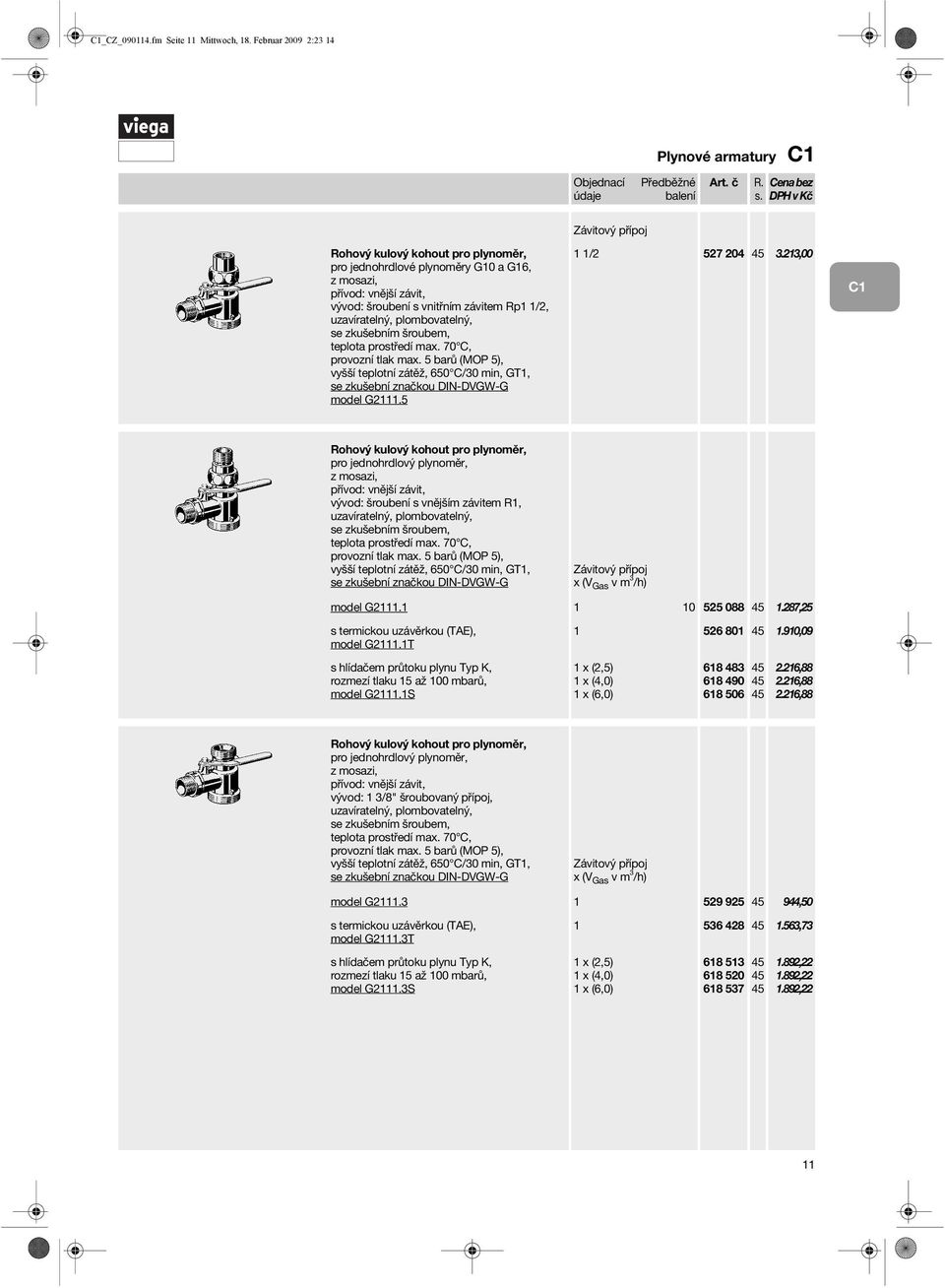

11 _CZ_ fm Seite 11 Mittwoch, 18. Februar :23 14 Plynové armatury Rohový kulový kohout pro plynoměr, pro jednohrdlové plynoměry G10 a G16, z mosazi, přívod: vnější závit, vývod: šroubení s vnitřním závitem Rp1 1/2, uzavíratelný, plombovatelný, se zkušebním šroubem, se zkušební značkou DIN-DVGW-G model G / ,00 Rohový kulový kohout pro plynoměr, pro jednohrdlový plynoměr, z mosazi, přívod: vnější závit, vývod: šroubení s vnějším závitem R1, uzavíratelný, plombovatelný, se zkušebním šroubem, se zkušební značkou DIN-DVGW-G model G ,25 model G2111.1T ,09 s hlídačem průtoku plynu Typ K, rozmezí tlaku 15 až 100 mbarů, model G2111.1S 1 x (2,5) 1 x (4,0) 1 x (6,0) , , ,88 Rohový kulový kohout pro plynoměr, pro jednohrdlový plynoměr, z mosazi, přívod: vnější závit, vývod: 1 3/8" šroubovaný přípoj, uzavíratelný, plombovatelný, se zkušebním šroubem, se zkušební značkou DIN-DVGW-G model G ,50 model G2111.3T ,73 s hlídačem průtoku plynu Typ K, rozmezí tlaku 15 až 100 mbarů, model G2111.3S 1 x (2,5) 1 x (4,0) 1 x (6,0) , , ,22 11

12 _CZ_ fm Seite 12 Mittwoch, 18. Februar :23 14 Přípoj rozdělovače x počet plynoměrů Profipress G-rozdělovací jednotka, 1 1/2 x (2,5) x 2 s SC-Contur, 1 1/2 x (4,0) x 2 z oceli svařeno, 1 1/2 x (6,0) x 2 ošetřeno žlutou práškovou barvou, 1 1/2 x (2,5) x 3 pro jednohrdlové plynoměry, 1 1/2 x (4,0) x 3 pro řadovou montáž dvou 1 1/2 x (6,0) x 3 nebo tří jednohrdlových plynoměrů, utěsněné rohové kulové kohouty pro plynoměry z mosazi, s Profipress G-šroubením 28 mm, s držákem na stěnu, vnitřní závit zleva, vnější závit zprava, řadová instalace spojením vícero rozdělovacích jednotek možná, model G23S , , , , , ,10 Rozdělovací jednotka, pro jednohrdlové plynoměry, pro řadovou montáž dvou nebo tří jednohrdlových plynoměrů, z oceli svařeno, ošetřeno žlutou práškovou barvou, utěsněné rohové kulové kohouty pro plynoměry z mosazi, s výstupním šroubením Rp1, s držákem na stěnu, vnitřní závit zleva, vnější závit zprava, řadová instalace spojením vícero rozdělovacích jednotek možná, model G23.1S Přípoj rozdělovače x počet plynoměrů 1 1/2 x (2,5) x 2 1 1/2 x (4,0) x 2 1 1/2 x (6,0) x 2 1 1/2 x (2,5) x 3 1 1/2 x (4,0) x 3 1 1/2 x (6,0) x , , , , , ,35 12

13 _CZ_ fm Seite 13 Mittwoch, 18. Februar :23 14 Plynové armatury Přípoj rozdělovače x přípoj armatur x počet plynoměrů Rozdělovací jednotka, pro jednohrdlové plynoměry, pro řadovou montáž dvou nebo tří jednohrdlových plynoměrů, z oceli svařeno, ošetřeno žlutou práškovou barvou, s držákem na stěnu, vnitřní závit zleva, vnější závit zprava, řadová instalace spojením vícero rozdělovacích jednotek možná, vyšší teplotní zátěž 650 C/30 min, GT1, model G /2 x 1 x 2 1 1/2 x 1 x , ,69 Připojovací šroubení k jednohrdlému plynoměru Profipress G-šroubení, s SC-Contur, z červeného bronzu, kónicky těsnící, pro připojení na plynové kulové kohouty a ventily, model x 1 3/ x 1 3/ ,47 379,83 13

14 _CZ_ fm Seite 14 Mittwoch, 18. Februar :23 14 Systémové plynové kulové kohouty pro dvouhrdlové plynoměry Profipress G-montážní jednotka, s SC-Contur, pro dvouhrdlový plynoměr, přívod/vývod: lisovací přípoj, rohový kulový kohout, připojovací koleno a profilové koleno z mosazi, obě strany s lisovacím přípojem Profipress G, na obou stranách integrované šroubení pro plynoměr, s držákem na stěnu, uzavíratelná, plombovatelná, se zkušební značkou DIN-DVGW-G Lisovací přípoj model G ,26 model G2343T ,07 s hlídačem průtoku plynu Typ K, provozní tlak 15 až 100 mbarů, model G2343S 28 x (2,5) 28 x (4,0) 28 x (6,0) , , ,30 Montážní jednotka, pro dvouhrdlový plynoměr, přívod/vývod: vnitřní závit rohový kulový kohout, připojovací koleno a profilové koleno z mosazi, na obou stranách vnitřní závit, na obou stranách vytvarované šroubení pro plynoměr, s držákem na stěnu, uzavíratelná, plombovatelná, se zkušební značkou DIN-DVGW-G model G ,70 model G2343.1T ,34 shlídačem průtoku plynu Typ K, rozmezí tlaku 15 až 100 mbarů, model G2343.1S 1 x (2,5) 1 x (4,0) 1 x (6,0) , , ,02 14

15 _CZ_ fm Seite 15 Mittwoch, 18. Februar :23 14 Plynové armatury Montážní jednotka, pro dvouhrdlový plynoměr, přívod: kulový kohout z mosazi, s vnitřním závitem, vývod: vnitřní závit, na obou stranách namontované šroubení pro plynoměr, s držákem na stěnu, uzavíratelná, plombovatelná, se zkušební značkou DIN-DVGW-G model G ,70 model G2114.1T ,34 s hlídačem průtoku plynu Typ K, rozmezí tlaku 15 až 100 mbarů, model G2114.1S 1 x (2,5) 1 x (4,0) 1 x (6,0) , , ,02 Lisovací přípoj Profipress G-montážní jednotka, s SC-Contur, pro dvouhrdlový plynoměr, přívod/vývod: kulový kohout z mosazi s Profipress G-lisovacím přípojem, oboustranně namontované šroubení pro plynoměr, s držákem na stěnu, uzavíratelná, plombovatelná, provozní tlak max.= 5 barů (MOP 5), vyšší teplotní zatížení 650 C/30 min, GT1, se zkušební značkou DIN-DVGW-G model G na dotaz Montážní jednotka, pro dvouhrdlový plynoměr, přívod/vývod: kulový kohout z mosazi, s vnitřním závitem, na obou stranách namontované šroubení pro plynoměr, s držákem na stěnu, uzavíratelná, plombovatelná, provozní tlak max.= 5 barů (MOP 5), vyšší teplotní zátěž 650 C/30 min, GT1, se zkušební značkou DIN-DVGW-G model G ,79 15

16 _CZ_ fm Seite 16 Mittwoch, 18. Februar :23 14 Rozdělovací jednotka, pro dvouhrdlový plynoměr, vhodný pro řadovou montáž dvouhrdlových plynoměrů, trubka z oceli, ošetřeno žlutou práškovou barvou, přívod plynoměru s utěsněným rohovým kulovým kohoutem z mosazi, s vytvarovaným šroubením pro plynoměr, výstup plynoměru se šroubením pro plynoměr, výškově stavitelná, s držákem na stěnu, vnitřní závit zleva, vnější závit zprava, řadová montáž možná spojením vícero rozdělovacích jednotek, se zkušební značkou DIN-DVGW-G Přípoj rozdělovače x přípoj vývodu plynoměru x rozteč model G x 1 x /2 x 1 x x 1 x 250 model G2342T s hlídačem průtoku plynu Typ K, rozmezí tlaku 15 až 100 mbarů, model G2342S 1 x 1 x /2 x 1 x x 1 x x 1 x 250 x (2,5) 1 x 1 x 250 x (4,0) 1 x 1 x 250 x (6,0) 1 1/2 x 1 x 250 x (2,5) 1 1/2 x 1 x 250 x (4,0) 1 1/2 x 1 x 250 x (6,0) 2 x 1 x 250 x (2,5) 2 x 1 x 250 x (4,0) 2 x 1 x 250 x (6,0) ,48 4.9, , , , , , , , , , , , , ,38 Rohový kulový kohout pro plynoměr, pro dvouhrdlový plynoměr, k uzavření dvouhrdlového plynoměru, z mosazi, přívod: vnější závit, vývod: vnitřní závit, uzavíratelný, plombovatelný, vyšší teplotní zátěž 650 C/30 min, GT1, se zkušební značkou DIN-DVGW-G model G2110 3/ / / model G2110T s hlídačem průtoku plynu Typ K, rozmezí tlaku 15 až 100 mbarů, model G2110S 3/ /4 3/4 x (2,5) 3/4 x (4,0) 1 x (2,5) 1 x (4,0) 1 x (6,0) 1 1/4 x (6,0) 1 1/4 x (10,0) ,30 652,36 991, , ,33 814,40 955, , , , , , , , ,49 16

17 _CZ_ fm Seite 17 Mittwoch, 18. Februar :23 14 Plynové armatury Koleno, z červeného bronzu, pro přípoj na výstupní straně dvouhrdlového plynoměru, vhodný pro model G2110, model ,39 17

18 _CZ_ fm Seite 18 Mittwoch, 18. Februar :23 14 Termické uzávěrky (TAE) K bezpečnostnímu uzavření průtoku plynu v potrubí při překročení předem stanovené teploty v důsledku požáru. Ventil TAE, k bezpečnější ochraně stavebních dílů které nejsou zatížitelné vyšší teplotou, z pozinkované oceli, se zkušební značkou DIN-DVGW-G přívod: vnitřní závit, vývod: vnější závit, model G2206T přívod: vnitřní závit, vývod: vnitřní závit, model G2206.1T 1/2 3/ /4 1 1/ /4 1 1/ ,42 625,85 727, , , , , , ,85 Přírubový ventil TAE, k bezpečnější ochraně stavebních dílů, které nejsou odolné vyšší teplotní zátěži, z pozinkované oceli, teplota okolí max. 70 C, model G2208T Jmen. prům. příruby DN 32 DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN , , , , , , , ,91 18

19 _CZ_ fm Seite 19 Mittwoch, 18. Februar :23 14 Plynové armatury Systémové plynové kulové kohouty pro plynové přístroje Jmen. prům. kulového kohoutu (závitový přípoj x lisovací přípoj) Profipress G-kulový kohout pro plynové přístroje, s SC-Contur, s termickou uzávěrou (TAE), přímé provedení, přípoj od topných zařízení a ohřívačů teplé vody, z mosazi, s blokační bezpečnostní pojistkou, přívod: lisovací přípoj, vývod: šroubení s vnitřním závitem, teplota prostředí max. 70 C, model 2646 DN 15 (1/2 x 15) DN 15 (1/2 x 18) DN 20 (3/4 x 22) DN 25 (1 x 28) , , , ,22 Kulový kohout pro plynové přístroje, z mosazi, přímé provedení, pro připojení topných přístrojů a ohřívačů teplé vody, s blokační bezpečnostní pojistkou, přívod: vnitřní závit, vývod: šroubení s vnitřním závitem, model G2107.1T lesklé 1/2 3/4 1 pochromováno 1/2 3/ ,00 854, ,33 731,88 896, ,66 Rohový kulový kohout pro plynové přístroje, z pochromované mosazi, rohové provedení, pro připojení topných přístrojů a ohřívačů teplé vody, s blokační bezpečnostní pojistkou, přívod: vnější závit, vývod: šroubení s vnitřním závitem, model G2109T pochromováno 1/2 3/ ,70 871, ,33 19

20 _CZ_ fm Seite 20 Mittwoch, 18. Februar :23 14 Systémové plynové zásuvky Lisovací přípoj Profipress G-podomítková plynová zásuvka s SC-Contur, s hlídačem průtoku plynu, z mosazi, pro připojení plynových spotřebičů do Q NB, max. = 11 KW pomocí plynových zásuvných hadic s normovanou zástrčkou podle VP 635-2, přívod: lisovaný přípoj, vývod: zásuvka podle VP 635-1, provozní tlak max. 0,1 barů, se zkušební značkou DVGW-G, model x (1,6) ,38 Lisovací přípoj Podomítková plynová zásuvka, s hlídačem průtoku plynu, z mosazi, pro připojení plynových spotřebičů do Q NB, max. = 11 KW pomocí plynových zásuvných hadic s normovanou zástrčkou podle VP 635-2, přívod: 1/2" vnější závit, vývod: zásuvka podle VP 635-1, max. provozní tlak 0,1 barů, se zkušební značkou DVGW-G, model /2 x (1,6) ,91 Krytka, z umělé hmoty, vhodná k podomítkové plynové zásuvce model 2643 a , model bílá chrom/sklo chrom/dřevo chrom/kov ,37 318,67 195,72 195,72 20

21 _CZ_ fm Seite 21 Mittwoch, 18. Februar :23 14 Plynové armatury Profipress G-podomítková plynová zásuvka, s SC-Contur, z mosazi, pro připojení plynových spotřebičů pomocí plynových zásuvných hadic s normovanou zástrčkou, přívod: lisovací přípoj, vývod: zásuvka podle DIN , ukazatel otevřeno/zavřeno, rám/krytka bílý plast, provozní tlak 0,1 barů, model G2020T Art. č se zámkem, Art. č bez zámku, Lisovací přípoj , ,18 Podomítková plynová zásuvka, pro připojení plynových spotřebičů pomocí plynových zástrčných hadic s normovanou zástrčkou, z mosazi, přívod: vnější závit, vývod: zásuvka podle DIN , ukazatel otevřeno/zavřeno, rám/krytka bílý plast, provozní tlak 0,1 barů, model G2020.1T Art. č se zámkem, Art. č bez zámku, 1/2 1/ , ,27 21

22 _CZ_ fm Seite 22 Mittwoch, 18. Februar :23 14 Plynová zásuvka, pro připojení plynových spotřebičů pomocí plynových zástrčných hadic s normovanou zástrčkou, s dodatečným uzávěrem, z pochromované mosazi, přívod: vnější závit, vývod: zásuvka podle DIN , ukazatel otevřeno/zavřeno, provozní tlak 0,1 barů, model G2019T 1/2 pochromováno ,28 pro laboratorní zařízení, pro připojení plynových hořáků v laboratořích, model G2019LT 1/2 pochromováno ,46 Plynová zásuvka, pro připojení plynových spotřebičů pomocí plynových zástrčných hadic s normovanou zástrčkou, z pochromované mosazi, přívod: vnější závit, vývod: zásuvka podle DIN , ukazatel otevřeno/zavřeno, provozní tlak 0,1 barů, model G2016T 1/2 pochromováno ,88 22

23 _CZ_ fm Seite 23 Mittwoch, 18. Februar :23 14 Plynové armatury Plynové hadice Plynová zástrčná hadice, přímé provedení, pro přípoj na plynové zásuvky model 2643 a , přívod: normovaná zásuvka podle VP 635-2, vývod: vnitřní závit Rp1/2, vnitřní hadice: vlnovcová hadice z nerezi, vnější hadice: hadice z umělé hmoty, teplota prostředí max. 70 C, provozní tlak 0,1 barů, se zkušební značkou DVGW-G, model G2028 x jmen. délka 1/2 x 500 1/2 x 750 1/2 x /2 x /2 x , , , , ,57 x jmen. délka Plynová zástrčná hadice, přímá, pro přípoj na plynové zásuvky model G2016 a G2019, přívod: normovaná zásuvka podle DIN , vývod: vnitřní závit, vnitřní hadice: vlnovcová hadice z nerezi, vnější hadice: robustní přezkovaná hadice z nerezi, provozní tlak 0,1 barů, model G2023 1/2 x 500 1/2 x 800 1/2 x /2 x /2 x /2 x /2 x /2 x , , , , , , ,01 6.0,70 maximální délka hadice v domovních instalacích 1500 mm x jmen. délka Plynová zástrčná hadice, rohová, pro přípoj na plynové zásuvky model G2020T a G20201T, přívod: normovaná zásuvka podle DIN , vývod: vnitřní závit, vnitřní hadice: vlnovcová hadice z nerezi, vnější hadice: robustní přezkovaná hadice z nerezi, provozní tlak 0,1 barů, model G2025 1/2 x /2 x , ,11 zvláštní délky na dotaz! 23

24 _CZ_ fm Seite 24 Mittwoch, 18. Februar :23 14 Jmen. průměr hadice Plynová přípojná zástrčka, pro laboratorní zásuvky podle DIN , pro připojení plynových hořáků v laboratořích při použití hadic pro laboratorní hořáky podle DIN , část 1, provozní tlak 0,1 barů, model G2024L 1/2 pochromováno ,50 Plynová kroužkovaná hadice, pro připojení velkých pecí, plynových hořáků a plynových ohřívačů vody, vnitřní hadice: vlnovcová hadice z nerezi, vnější hadice: splétaná hadice z nerezi, přívod: vnitřní závit, šroubení temprovaná litina - těsnění na kov, vývod: vnější závit, šestihranná vsuvka z temperované litiny, teplota okolí max. 300 C, provozní tlak 4 bary, model G2029 x jmen. délka 1/2 x 500 1/2 x 800 1/2 x /2 x /4 x 500 3/4 x 800 3/4 x /4 x x x x x /4 x /4 x /4 x /4 x /2 x /2 x /2 x /2 x x x x x , , ,12 3.6, , , , , , , , , , , , , , , , , , , , ,06 24

25 _CZ_ fm Seite 25 Mittwoch, 18. Februar :23 14 Plynové armatury Připojovací desky pro plynoměry a příslušenství Profipress G-připojovací deska na plynoměr, s SC-Contur, pro dvouhrdlový plynoměr, základní deska a otočné koleno z pozinku, připojovací koleno z mosazi, přívod/vývod: lisovací přípoj, přechody již namontovány a utěsněny, podélné otvory pro montáž na stěnu, teplota prostředí max. 70 C, model G2325 x lisovací přípoj 1 x x , ,49 Připojovací deska na plynoměr, pro dvouhrdlový plynoměr, na obou stranách vnitřní závit, podélné otvory pro montáž na stěnu, teplota prostředí max. 70 C, 1) základní deska a otočné koleno z pozinku, připojovací koleno z pozinkované mosazi, 2) základní deska a otočné koleno z pozinku, připojovací koleno z pozinkované temperované litiny, model G / / / ,38 772, , , ,19 1) základní deska a otočné koleno žlutý lak, připojovací koleno z lesklé mosazi, 2) základní deska a otočné koleno šedý lak, připojovací koleno z černé temperované litiny, model G Základní deska a otočné koleno z pozinku, připojovací koleno z lesklé mosazi, model G / / / ,69 754, , , , ,32 Rozdělovací jednotka, z ocelové trubky, ošetřeno žlutou práškovou barvou, pro dvouhrdlové plynoměry, pevná, vhodná pro řadovou montáž dvouhrdlových plynoměrů, vnitřní závit zleva, vnější závit zprava, řadová instalace spojením vícero rozdělovacích jednotek možná, model G2340 Přípoj rozdělovače x přípoj armatury x rozteč 1 x 1 x /4 x 1 x /2 x 1 x /2 x 1 1/2 x x 1 x x 1 1/2 x x 2 x , , , , , , ,36 25

26 _CZ_ fm Seite 26 Mittwoch, 18. Februar :23 14 x lisovací přípoj Profipress G-připojovací deska na plynoměr, s SC-Contur, pro připojení jednohrdlových plynoměrů, základní deska a otočné koleno z pozinku, připojovací koleno z mosazi, přívod: lisovací přípoj, přechod již namontován a utěsněn, vývod: vnitřní závit, podélné otvory pro montáž na stěnu, teplota prostředí max. 70 C, model G x x ,09 812,70 Připojovací deska na plynoměr, pro připojení jednohrdlových plynoměrů, na obou stranách vnitřní závit podélné otvory pro montáž na stěnu, teplota prostředí max. 70 C, Základní deska a otočné koleno žlutý lak, připojovací koleno z lesklé mosazi, model G ,26 Základní deska a otočné koleno z pozinku, 1) připojovací koleno z matně poniklované mosazi, 2) připojovací koleno z lesklé mosazi, model G Základní deska a otočné koleno z pozinku, připojovací koleno z pozinkované temperované litiny, model G ,60 518,03 1 1/ , Náhradní koleno, pro připojovací desky na plynoměry model G23251, G23252, G23253, G23241, G23242 a G23243, model G2925 1) z temperované černé litiny, 2) z temperované pozinkované litiny, 3) z lesklé mosazi, 3/4 1 3/ / / / / ,36 352, 283,72 328,88 507,79 675,25 713,20 784, , ,42 Šířka x výška Základní deska, pozinkovaná ocel, k montáži jedno- a dvouhrdlových plynoměrů, s profily pro upevnění kolen model a , model x ,25 26

27 _CZ_ fm Seite 27 Mittwoch, 18. Februar :23 14 Plynové armatury Základní deska, pozinkovaná ocel, pro montážní kolejnici model 8001, s upevňovacím materiálem, k montáži jedno- a dvouhrdlových plynoměrů, s profily pro upevnění kolen model a , model Upozornění: montážní kolejnice model 8001, viz. skupina T1, Viegaswift Šířka x výška 290 x ,54 Lisovací přípoj x závitový přípoj Profipress G-koleno, s SC-Contur, z červeného bronzu, s vnitřním závitem, vhodný k základní desce, s pojistkou proti protočení a upevňovacím příslušenstvím, model x 3/4 22 x 1 28 x ,12 437,41 481,98 Rozteč x závitový přípoj Montážní šablona, k dodržení rozteče pro dvouhrdlový plynoměr, model x ,94 Připojovací šroubení pro plynoměr, z temperované litiny, pro dvouhrdlový plynoměr, teplota prostředí max. 70 C, se zkušební značkou DIN-DVGW, přímé hrdlo, 1) žlutý pozink, 2) pozink, model G2327 Excentrické šroubení s přesazením 2,5 mm, žlutý pozink, model G2331 Přípoj vnější závit 3/ / / ,60 243,36 405,39 565,02 827, ,27 27

28 _CZ_ fm Seite 28 Mittwoch, 18. Februar :23 14 Připojovací šroubení pro plynoměr, z pozinkované temperované litiny, pro dvouhrdlový plynoměr, přímé hrdlo, přívod: vnější závit, vývod: šroubení pro plynoměr, teplota prostředí max. 70 C, se zkušební značkou DVGW, se zkušebním šroubem 1/8", model G2337 se zkušebním hrdlem, přípoj hadice 9 mm, se zkušebním otvorem 1 mm, model G Přípoj vnější závit , ,27 Jmen. rozm. regulátoru x stavební délka Výškově vyrovnávací tvarovka pro regulátor plynoměru, z pozinkované temperované litiny, pro přípoj na straně vývodu z dvouhrdlových plynoměrů, při použití regulátoru pro plynoměr na straně přívodu, přímé hrdlo, přívod: šroubení plynoměru, vývod: vnější závit, teplota prostředí max. 70 C, se zkušební značkou DIN-DVGW, model G2930 DN 25 x ,73 Jmenovitý přípoj/ plynoměr HTB-ploché těsnění, z materiálu Nyhalit HTB, pro šroubení plynoměru, model G2932 DN 20 DN 25 DN 32 DN 40 DN ,12 37,35 50,00 57,22 77,09 Zkušební a uzavírací šroub, HTB-provedení, model G2940 1/ ,09 Vnější x tloušt ka těsnění O-kroužek, pro kónicky těsnící šroubení, pro modely 2661, G2919 a G2920, model G x 2 27 x 2 33 x ,24 19,87 24,70 28

29 _CZ_ fm Seite 29 Mittwoch, 18. Februar :23 14 Plynové armatury Přípojovací koleno pro kapalné plyny, z pochromované mosazi, pro plynové zásuvky 1/2", Rp1/2 / svěrné šroubení 8 mm, model G2926 1/2* , * = Dodávka pouze z doběhu skladových zásob 29

30 _CZ_ fm Seite 30 Mittwoch, 18. Februar :23 14 Připojovací tvarovky pro plynoměry x přípoj plynoměru Připojovací tvarovka pro plynoměr Frankfurtská, z pozinkované temperované litiny, pro adaptaci ze dvou- na jednohrdlové plynoměry, vodorovné přípoje, plombovatelná, teplota prostředí max. 70 C, se zkušební značkou DIN-DVGW, model G2328 G1 1/4 x G ,46 Připojovací tvarovka pro plynoměr Jelení paroží, z pozinkované temperované litiny, pro adaptaci ze dvou- na jednohrdlové plynoměry, svislé přípoje, plombovatelná, teplota prostředí max. 70 C, se zkušební značkou DIN-DVGW, model G2326 Upozornění: použitelná také pro zkoušení plynových rozvodů jako adaptér dvouhrdlových plynoměrů! x přípoj plynoměru G1 x G2 G1 1/4 x G ,89 1.9,43 Připojovací tvarovka pro plynoměr průchozí tvar A, z pozinkované temperované litiny, přímé provední, pro zařízení s jednohrdlovým plynoměrem ve spojení s plynovým kulovým kohoutem, plombovatelná, se zkušebním šroubem, teplota prostředí max. 70 C, se zkušební značkou DIN-DVGW, model G2329 Art.č bez zkušebního šroubu x přípoj plynoměru 1 x G2 1 x G2 1 1/2 x G2 3/ , , ,33 30

31 _CZ_ fm Seite 31 Mittwoch, 18. Februar :23 14 Plynové armatury Připojovací tvarovka pro regulátor plynu, z pozinkované temperované litiny, přímé provedení, pro jednohrdlový regulátor plynu, plombovatelná, se zkušebním šroubem, teplota prostředí max. 70 C, se zkušební značkou DIN-DVGW, model G2335 x přípoj regulátoru 1 x G ,48 Přepouštěcí víčka Přepouštěcí víčko, pro zařízení s jednohrdlovým plynoměrem, pro zkoušku plynových rozvodů, plombovatelné, včetně těsnicích kroužků, teplota prostředí max. 70 C, se zkušební značkou DVGW, z lesklé mosazi, se zkušební zátkou, model G2360 z temperované litiny matně poniklováno, 1) bez zkušební zátky, 2) se zkušební zátkou, model G G2 lesklé ,53 mat - poniklované G2 3/4 2 G2 3/ , ,55 Pro závitový přípoj Náhradní těsnicí kroužek, k modelům G2360 a G23601, model G / ,82 119,27 31

32 _CZ_ fm Seite 32 Mittwoch, 18. Februar :23 14 Uzavírací víčka Uzavírací víčko, k plynově těsnému uzavření dokončených a do provozu neuvedených plynových zařízení, plombovatelné, včetně těsnicích kroužků, teplota prostředí max. 70 C, se zkušební značkou DVGW, z lesklé mosazi, model G2361 z temperované litiny, model G G ,53 G2 3/ ,04 Pro závitový přípoj Náhradní těsnicí kroužek, k modelům G2361 a G23611, model G / ,82 119,27 32

33 _CZ_ fm Seite 33 Mittwoch, 18. Februar :23 14 Plynové armatury Zkušební přístroje pro plynová potrubí Sada pro tlakovou zkoušku, pro předběžnou a hlavní zkoušku plynových rozvodů přes plynoměry, pro jedno- a dvouhrdlové plynoměry DN 25 a pro jednohrdlové plynoměry DN 40, kompletně vybavená sada v kufru, sestává se z: modelu G25401, modelu G25403, modelu G2326, model G ,69 Zkušební manometr pro plynové rozvody, z pochromované mosazi, pro předběžnou a hlavní zkoušku plynových rozvodů, manometr 0 až 2,5 barů, 63 mm KL. 1,6 2 kulové kohouty 1/8", přípoj pro hadici 9 mm, s dvojitým přípojem pro tlakovou pumpu a U-trubku, model G G2 pochromováno ,12 Jednohrdlový adaptér, z pochromované mosazi, pro jednohrdlové plynoměry DN 40, model G G2 3/4 pochromováno ,61 Připojovací tvarovka pro plynoměr Jelení paroží, z pozinkované temperované litiny, pro adaptaci ze dvou- na jednohrdlové plynoměry, svislé přípoje, plombovatelná, teplota prostředí max. 70 C, se zkušební značkou DIN-DVGW, model G2326 Upozornění: použitelná také pro zkoušení plynových rozvodů jako adaptér dvouhrdlových plynoměrů! x přípoj plynoměru G1 x G2 G1 1/4 x G ,89 1.9,43 33

34 _CZ_ fm Seite 34 Mittwoch, 18. Februar :23 14 Zkušební víčko, z mosazi/temperované litiny, pro zkoušku plynových rozvodů přes jednohrdlové plynoměry, přípoj na hadici 9 mm, pro přípoj tlakové pumpy a/nebo U-trubky, s 1 kulovým kohoutem 1/8", PN 10, 1) z lesklé mosazi, 2) z matně pozinkované temperované litiny, model G2560 G2 1 G2 3/ , ,21 s 2 kulovými kohouty 1/8", PN 10, 1) z lesklé mosazi, 2) z matně pozinkované temperované litiny, model G2570 G2 1 G2 3/ , ,79 Rozdvojka, z pochromované mosazi, ke zkoušce plynových rozvodů přes armatury a zkušební víčka, se zkušebním šroubem 1/8", se 2 kulovými kohouty 1/8", s dvojitým přípojem pro tlakovou pumpu a U-trubku, model G2550 1/ ,52 Tlačítkový ventil pro manometr, z pochromované mosazi, oboustranný vnitřní závit 1/2", samouzavíratelný, provozní tlak max. 4 bary (PN 4), přezkoušeno podle DVGW model G2590 1/ ,48 -mm Náhradní manometr, 0-2,5 barů, 63 mm, Kl. 1,6, vhodný k modelu G2540.1, model G ,87 Pro závitový přípoj Náhradní těsnicí kroužky, k modelům G2540.1, G a G2326, model G / ,82 119,27 34

35 _CZ_ fm Seite 35 Mittwoch, 18. Februar :23 14 Plynové armatury Pasivní bezpečnostní opatření Sada nářadí, sestává se z: montážního adaptéru velikost 1 a 2, montážní račny, bezpečnostních zátek 3/8"2", v plastovém kufru, se zkušební značkou DVGW-G s uzavíracím víčkem pro jednohrdlový plynoměr-kulové kohouty DN 25, model G2370 Obsah bez uzavíracího víčka DN 25, model G Pro závitový přípoj 3/ ,41 3/ ,03 Velikost adaptéru Montážní adaptéry, Velikost 1 pro bezpečnostní víčka a zátky s velikostmi závitů od 3/8" do 3/4" a velikostmi šroubů/matic od M10 do M16, Velikost 2 pro bezpečnostní víčka a zátky s velikostmi závitů od 1" do 2", model G , ,70 Upínací rozměr Montážní račna, pro montážní adaptér velikost 1+2, model G ,27 Plynové bezpečnostní víčko, z pozinkované oceli, bezpečné uzavření konců trubek, s vnitřním závitem, se zkušební značkou DVGW-G model G /2 3/ /4 1 1/2 2 bezpečné uzavření neaktivních přípojů jednohrdlových plynoměrů, model G / , , , , , 2.4, , ,61 35

36 _CZ_ fm Seite 36 Mittwoch, 18. Februar :23 14 Plynová bezpečnostní zátka, z pozinkované oceli/ušlechtilé oceli, bezpečné uzavření konců trubek, s vnějším závitem, se zkušební značkou DVGW-G model G ) ušlechtilá ocel 2) pozinkovaná ocel 1/8 1 1/4 1 3/8 1 1/2 1 3/ / / ,69 633,69 475,26 520, 575,25 627,67 791,51 946, ,14 Bezpečnostní plech, z oceli, k zajištění přírubových spojů ve spojení s bezpečnostními šrouby, se zkušební značkou DVGW-G Jmen. rozměr příruby (velikost závitu) pro 4-otvorovou přírubu vždy se 2 navařenými matkami, 1 sada = 2 kusy/příruba, model G2376 pro 4-otvorovou přírubu vždy se 3 navařenými matkami, 1 sada = 1 kus/příruba, model G2379 pro 8-otvorovou přírubu vždy se 3 navařenými matkami, 1 sada = 2 kusy/příruba, model G DN 25 (M12) DN 32 (M16) DN 40 (M16) DN 50 (M16) DN 65 (M16) ,79 465,63 480,69 502,98 567,43 DN 25 (M12) ,00 DN 80 (M16) DN 100 (M16) DN 125 (M16) , , ,10 Velikost závitu x délka šroubu Bezpečnostní šroub, z pozinkované oceli, k zajištění přírubových spojů, se zkušební značkou DVGW-G, model G2374 M10 x 40 M12 x 35 M12 x 40 M12 x M12 x 50 M12 x 60 M12 x 70 M16 x 40 M16 x 50 M16 x 60 M16 x 70 M16 x ,70 689,70 689,70 669,82 710,19 737,29 766,81 777,05 804,16 819,21 863,79 881,25 Velikost závitu Zabezpečovací čepičková matka, z pozinkované oceli, s dlouhým závitem, k zajištění přírubových spojů, se zkušební značkou DVGW-G, model G2375 M10 M12 M ,43 567,43 654,76 36

37 _CZ_ fm Seite 37 Mittwoch, 18. Februar :23 14 Plynové armatury Bezpečnostní objímka, k zabezpečení šroubení proti neoprávněnému přístupu, pro šroubení plynoměrů, objímky z nerezi, šrouby a čepičkové matky z pozinkované oceli, se zkušební značkou DVGW-G, model G Upozornění: Artikl č vhodný také pro regulační a trubková šroubení, artikl č vhodný také pro regulační a trubková šroubení, jakož i pro převlečné matky od kulových kohoutů pro plynové přípojky a jednohrdlové plynoměry, artikl č vhodný pro převlečné matky od kulových kohoutů pro plynové přípojky a jednohrdlové plynoměry. ca. vnějšího závitu v mm , , , , ,16 ca. vnějšího závitu v mm Bezpečnostní objímka, 81 k zabezpečení šroubení 100 proti neoprávněnému přístupu, pro šroubení plynoměrů, objímky z nerezi, šrouby a čepičkové matky z pozinkované oceli, se zkušební značkou DVGW-G, model G , ,46 Bezpečnostní objímka, k zabezpečení šroubení proti neoprávněnému přístupu, pro regulační a trubková šroubení, objímky z nerezi, šrouby a čepičkové matky z pozinkované oceli, se zkušební značkou DVGW-G, model G2372 ca. vnějšího závitu v mm , , , ,31 ca. vnějšího závitu v mm Bezpečnostní objímka, 30 k zabezpečení šroubení 38 proti neoprávněnému přístupu, pro převlečné matky plynových připojovacích kulových kohoutů a jednohrdlových plynoměrů, objímky z nerezi, šrouby a čepičkové matky z pozinkované oceli, se zkušební značkou DVGW-G, model G , ,92 37

38 _CZ_ fm Seite 38 Mittwoch, 18. Februar :23 14 Jm. rozm. regulátoru (závitový přípoj) Bezpečnostní objímka, k zabezpečení šroubení proti neoprávněnému přístupu, pro převlečné matky šroubení dvouhrdlových plynoměrů, objímky z nerezi, šrouby a čepičkové matky z pozinkované oceli, se zkušební značkou DVGW-G, model G DN 25 (1 1/4) DN 40 (2) DN 50 (2 1/2) , , ,43 Jm. rozm. regulátoru (závitový přípoj) Bezpečnostní objímka, k zabezpečení šroubení proti neoprávněnému přístupu, pro převlečné matky regulátorů v kompaktní konstrukci, objímky z nerezi, šrouby a čepičkové matky z pozinkované oceli, se zkušební značkou DVGW-G, model G DN 25 (1 1/2) ,18 Jmen. rozměr (rozměr závitu) Bezpečnostní objímka, k zabezpečení šroubení proti neoprávněnému přístupu, pro převlečné matky šroubení Gebo a Hage, objímky z nerezi, šrouby a čepičkové matky z pozinkované oceli, se zkušební značkou DVGW-G, model G2377 DN 25 (1 1/2) DN 32 (2) DN 40 (2 1/4) DN 50 (2 3/4) , , , ,33 Bezpečnostní zaslepovací objímka, k zajištění zátek, objímek z nerezi, šroubů a čepičkových matek z pozinkované oceli, se zkušební značkou DVGW-G, model G2378 Jmen. rozměr (připojovací závit R) DN 25 (1) DN 32 (1 1/4) DN 40 (1 1/2) DN 50 (2) , , , ,20 38

39 _CZ_ fm Seite 39 Mittwoch, 18. Februar :23 14 Plynové armatury Rozteč x závitový přípoj Zaslepovací uzávěr, z pozinkované oceli pro bezpečnější uzavření plynového potrubí u nenamontovaných dvouhrdlových plynoměrů, se zkušební značkou DVGW-G, model G x x 1 1/4 280 x x 2 1/ ,51 1.8, , ,77 -mm Ochranné víčko, z plastu, k ochraně kónických vrtání pro adaptéry, model G ,06 16,26 39

40 _CZ_ fm Seite 40 Mittwoch, 18. Februar :23 14 Přehled výrobků na které lze použít bezpečnostní objímky pro šroubení plynoměrů Model G23712 G23711 Jmen. světlost plynoměru Velikost plynoměru Z = dvouhrdlový E = jednohrdlový Velikost regulátoru DN Závit převlečné matky [coul] ca. Ø venkov. závitu [mm] Artikl č. Z 20 Z = G 4 20 G Z 25 Z = G 4-G 6 25 G 1 1/ Z 32 Z = G 6-G G 1 1/ Z 40 Z = G 10-G G 2 E 25 E = G 2,5-G 6 25 G Z 50 Z = G G 2 1/ E 40 Z = G 10-G G 2 3/ E 50 Z = G G 3 1/ pro trubková šroubení a šroubení regulátorů podle EN Model Jmenovitá světlost DN Závit převlečné matky [coul] ca. Ø venkov. závitu [mm] Artikl č. G23712 G / / / / / pro převlečné matky připojovacích plynových kohoutů a kulových kohoutů jednohrdlových plynoměrů Model DN Závit kulov. kohoutu [coul] Závit převlečné matky [coul] ca. Ø venkov. závitu [mm] Artikl č. G R 1/2 G 7/ R 3/4 G 1 1/ G R 1 G 1 1/ R 1 1/4 G 1 3/ G R 1 1/2 G 2 3/

41 _CZ_ fm Seite 41 Mittwoch, 18. Februar :23 14 Plynové armatury Přehled výrobků na které lze použít bezpečnostní objímky pro převlečné matky šroubení dvouhrdlových plynoměrů podle DIN 3376 T.1 se zkušební zátkou v přípojném hrdle 1/8 Model G23713 Jmen. světlost plynoměru Velikost plynoměru Z = dvouhrdlový E = jednohrdlový Velikost regulátoru DN Závit převlečné matky [coul] ca. Ø venkov. závitu [mm] Artikl č. Z 25(P) Z = G 4 G 6 25 G 1 1/ Z 40(P) Z = G 10 G G Z 50(P) Z = G G 2 1/ pro převlečné matky plynových regulačních přístrojů v kompaktním provedení Model DN Typ regulátoru Závit převlečné matky [coul] ca. Ø venkov. závitu [mm] Artikl č. G RMA/RMV G 1 1/ pro převlečné matky šroubení Gebo a Hage Model DN Připojovací závit [coul] Závit převlečné matky [coul] ca. Ø venkov. závitu [mm] Artikl č. G R 1 G 7/ R 1 1/4 G 1 1/ R 1 1/2 G 1 3/ R 2 G 2 3/

42 _CZ_ fm Seite 42 Mittwoch, 18. Februar :23 14
