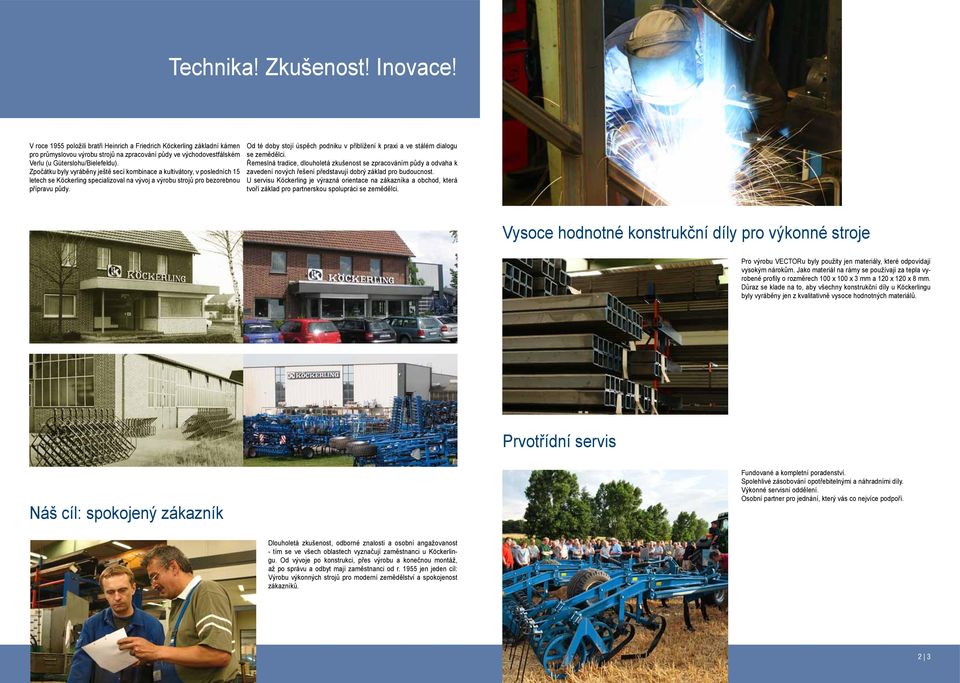

2 Technika! Zkušenost! Inovace! V roce 1955 položili bratři Heinrich a Friedrich Köckerling základní kámen pro průmyslovou výrobu strojů na zpracování půdy ve východovestfálském Verlu (u Güterslohu/Bielefeldu). Zpočátku byly vyráběny ještě secí kombinace a kultivátory, v posledních 15 letech se Köckerling specializoval na vývoj a výrobu strojů pro bezorebnou přípravu půdy. Od té doby stojí úspěch podniku v přiblížení k praxi a ve stálém dialogu se zemědělci. Řemeslná tradice, dlouholetá zkušenost se zpracováním půdy a odvaha k zavedení nových řešení představují dobrý základ pro budoucnost. U servisu Köckerling je výrazná orientace na zákazníka a obchod, která tvoří základ pro partnerskou spolupráci se zemědělci. Vysoce hodnotné konstrukční díly pro výkonné stroje Pro výrobu VECTORu byly použity jen materiály, které odpovídají vysokým nárokům. Jako materiál na rámy se používají za tepla vyrobené profily o rozměrech 100 x 100 x 3 mm a 120 x 120 x 8 mm. Důraz se klade na to, aby všechny konstrukční díly u Köckerlingu byly vyráběny jen z kvalitativně vysoce hodnotných materiálů. Prvotřídní servis Náš cíl: spokojený zákazník Fundované a kompletní poradenství. Spolehlivé zásobování opotřebitelnými a náhradními díly. Výkonné servisní oddělení. Osobní partner pro jednání, který vás co nejvíce podpoří. Dlouholetá zkušenost, odborné znalosti a osobní angažovanost - tím se ve všech oblastech vyznačují zaměstnanci u Köckerlingu. Od vývoje po konstrukci, přes výrobu a konečnou montáž, až po správu a odbyt mají zaměstnanci od r jen jeden cíl: Výrobu výkonných strojů pro moderní zemědělství a spokojenost zákazníků. 2 3

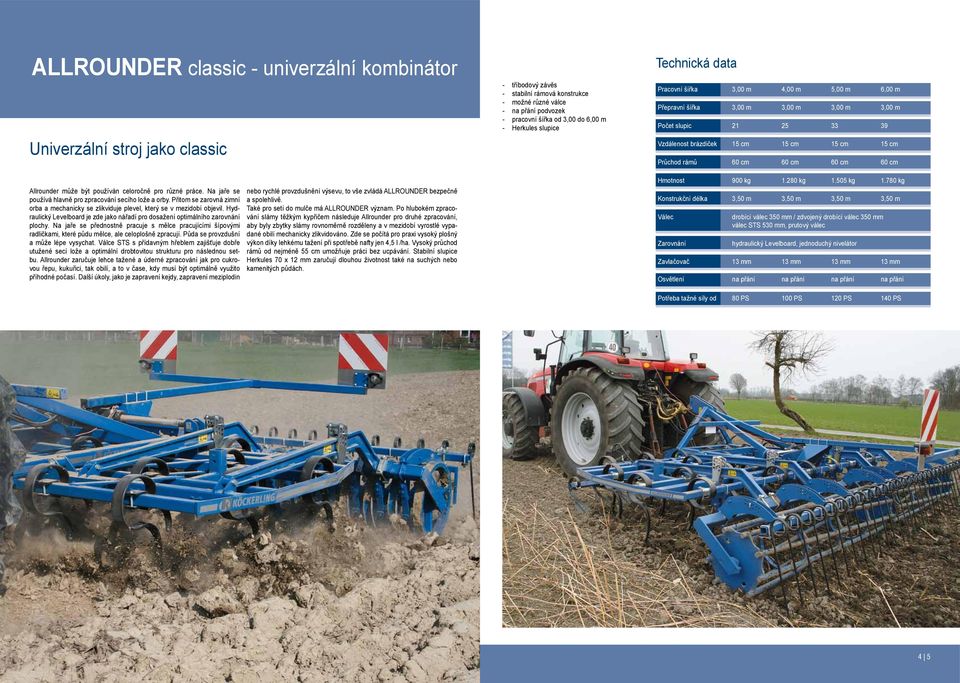

3 Allrounder classic - univerzální kombinátor Univerzální stroj jako classic - tříbodový závěs - stabilní rámová konstrukce - možné různé válce - na přání podvozek - pracovní šířka od 3,00 do 6,00 m - Herkules slupice pracovní šířka 3,00 m 4,00 m 5,00 m 6,00 m přepravní šířka 3,00 m 3,00 m 3,00 m 3,00 m počet slupic vzdálenost brázdiček 15 cm 15 cm 15 cm 15 cm průchod rámů 60 cm 60 cm 60 cm 60 cm Allrounder může být používán celoročně pro různé práce. Na jaře se používá hlavně pro zpracování secího lože a orby. Přitom se zarovná zimní orba a mechanicky se zlikviduje plevel, který se v mezidobí objevil. Hydraulický Levelboard je zde jako nářadí pro dosažení optimálního zarovnání plochy. Na jaře se přednostně pracuje s mělce pracujícími šípovými radličkami, které půdu mělce, ale celoplošně zpracují. Půda se provzdušní a může lépe vysychat. Válce STS s přídavným hřeblem zajišťuje dobře utužené secí lože a optimální drobtovitou strukturu pro následnou setbu. Allrounder zaručuje lehce tažené a úderné zpracování jak pro cukrovou řepu, kukuřici, tak obilí, a to v čase, kdy musí být optimálně využito příhodné počasí. Další úkoly, jako je zapravení kejdy, zapravení meziplodin nebo rychlé provzdušnění výsevu, to vše zvládá ALLROUNDER bezpečně a spolehlivě. Také pro setí do mulče má ALLROUNDER význam. Po hlubokém zpracování slámy těžkým kypřičem následuje Allrounder pro druhé zpracování, aby byly zbytky slámy rovnoměrně rozděleny a v mezidobí vyrostlé vypadané obilí mechanicky zlikvidováno. Zde se počítá pro praxi vysoký plošný výkon díky lehkému tažení při spotřebě nafty jen 4,5 l /ha. Vysoký průchod rámů od nejméně 55 cm umožňuje práci bez ucpávání. Stabilní slupice Herkules 70 x 12 mm zaručují dlouhou životnost také na suchých nebo kamenitých půdách. hmotnost 900 kg kg kg kg konstrukční délka 3,50 m 3,50 m 3,50 m 3,50 m válec zarovnání drobící válec 350 mm / zdvojený drobící válec 350 mm válec STS 530 mm, prutový válec hydraulický Levelboard, jednoduchý nivelátor zavlačovač 13 mm 13 mm 13 mm 13 mm osvětlení na přání na přání na přání na přání Potřeba tažné síly od 80 PS 100 PS 120 PS 140 PS 4 5

4 Allrounder profiline Univerzální stroj jako profiline 900/1200/1450 ALLROUNDER 900/1200 profiline je vybaven dvojitým STS válcem, integrovaným podvozkem a masivním základním rámem. Vedení hloubky u stroje ALLROUNDER 900/1200/1450 profiline je zabezpečeno pomocí velkých předních opěrných kol a zadního dvojitého STS válce. Pro bezpečný transport po veřejných komunikacích lze stroj sklopit na přepravní šířku 3,00 m/3,10 m. Boční strany stroje se sklápějí na dvakrát. Univerzální stroj jako profiline 600/750 ALLROUNDER 900/1200 -profiline- pracovní šířka 9,00 m 12,00 m 14,50 m ALLROUNDER 600/750 profiline je vybaven dvojitým STS válcem, integrovaným podvozkem a masivním základním rámem. Vedení hloubky u stroje ALLROUNDER 600/750 profiline je zabezpečeno pomocí velkých ALLROUNDER 600/750 -profiline- pracovní šířka 6,00 m 7,50 m přepravní šířka 3,00 m 3,00 m počet slupic vzdálenost brázdiček 16,70 cm 16,70 cm průchod rámů 60 cm 60 cm hmotnost 4600 kg 5400 kg konstrukční délka 7,30 m - 7,80 m předních opěrných kol a zadního dvojitého STS válce. Pro bezpečný transport po veřejných komunikacích lze stroj sklopit na přepravní šířku 3,00 m. přepravní šířka 3,10 m 3,10 m 3,10 m počet slupic vzdálenost brázdiček 16,70 cm 16,70 cm 16,70 cm průchod rámů 60 cm 60 cm 60 cm hmotnost 7000 kg 8650 kg kg konstrukční délka 8,50 m - 9,00 m válec dvojitý válec STS 530 mm zarovnání hydraulický Levelboard, jednoduchý nivelátor zavlačovač 13 mm 13 mm 13 mm osvětlení na přání na přání na přání Požadovaný příkon od 250 PS 300 PS 520 PS válec zarovnání dvojitý válec STS 530 mm hydraulický Levelboard, jednoduchý nivelátor zavlačovač 13 mm 13 mm osvětlení na přání na přání Požadovaný příkon od 180 PS 220 PS 6 7

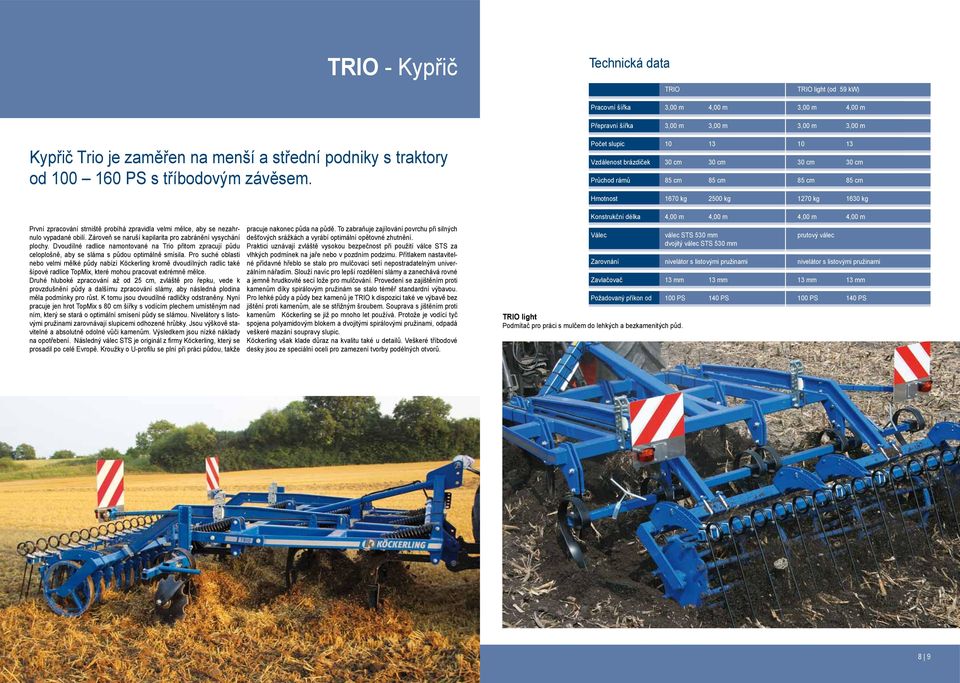

5 Trio - Kypřič Trio Trio light (od 59 kw) pracovní šířka 3,00 m 4,00 m 3,00 m 4,00 m přepravní šířka 3,00 m 3,00 m 3,00 m 3,00 m Kypřič Trio je zaměřen na menší a střední podniky s traktory od PS s tříbodovým závěsem. počet slupic vzdálenost brázdiček 30 cm 30 cm 30 cm 30 cm průchod rámů 85 cm 85 cm 85 cm 85 cm hmotnost 1670 kg 2500 kg 1270 kg 1630 kg První zpracování strniště probíhá zpravidla velmi mělce, aby se nezahrnulo vypadané obilí. Zároveň se naruší kapilarita pro zabránění vysychání plochy. Dvoudílné radlice namontované na Trio přitom zpracují půdu celoplošně, aby se sláma s půdou optimálně smísila. Pro suché oblasti nebo velmi mělké půdy nabízí Köckerling kromě dvoudílných radlic také šípové radlice TopMix, které mohou pracovat extrémně mělce. Druhé hluboké zpracování až od 25 cm, zvláště pro řepku, vede k provzdušnění půdy a dalšímu zpracování slámy, aby následná plodina měla podmínky pro růst. K tomu jsou dvoudílné radličky odstraněny. Nyní pracuje jen hrot TopMix s 80 cm šířky s vodícím plechem umístěným nad ním, který se stará o optimální smísení půdy se slámou. Nivelátory s listovými pružinami zarovnávají slupicemi odhozené hrůbky. Jsou výškově stavitelné a absolutně odolné vůči kamenům. Výsledkem jsou nízké náklady na opotřebení. Následný válec STS je originál z firmy Köckerling, který se prosadil po celé Evropě. Kroužky o U-profilu se plní při práci půdou, takže pracuje nakonec půda na půdě. To zabraňuje zajílování povrchu při silných dešťových srážkách a vyrábí optimální opětovné zhutnění. Praktici uznávají zvláště vysokou bezpečnost při použití válce STS za vlhkých podmínek na jaře nebo v pozdním podzimu. Přítlakem nastavitelné přídavné hřeblo se stalo pro mulčovací setí nepostradatelným univerzálním nářadím. Slouží navíc pro lepší rozdělení slámy a zanechává rovné a jemně hrudkovité secí lože pro mulčování. Provedení se zajištěním proti kamenům díky spirálovým pružinám se stalo téměř standardní výbavou. Pro lehké půdy a půdy bez kamenů je TRIO k dispozici také ve výbavě bez jištění proti kamenům, ale se střižným šroubem. Souprava s jištěním proti kamenům Köckerling se již po mnoho let používá. Protože je vodící tyč spojena polyamidovým blokem a dvojitými spirálovými pružinami, odpadá veškeré mazání soupravy slupic. Köckerling však klade důraz na kvalitu také u detailů. Veškeré tříbodové desky jsou ze speciální oceli pro zamezení tvorby podélných otvorů. konstrukční délka 4,00 m 4,00 m 4,00 m 4,00 m válec válec STS 530 mm prutový válec dvojitý válec STS 530 mm zarovnání nivelátor s listovými pružinami nivelátor s listovými pružinami zavlačovač 13 mm 13 mm 13 mm 13 mm Požadovaný příkon od 100 PS 140 PS 100 PS 140 PS Trio light Podmítač pro práci s mulčem do lehkých a bezkamenitých půd. 8 9

6 Trio 400T - podmítač pro práci s mulčem Třířadý podmítač s integrovaným podvozkem - optimální promíchání - robustní stavba rámu - ideální zpětné utužení - výborné rovnání TRIO 400T pracovní šířka 4,00 m přepravní šířka 3,00 m počet slupic 13 vzdálenost brázdiček 30 cm průchod rámů 85 cm hmotnost 4300 kg S přicházející technologií setí do mulče nebo přímého setí jsou požadavky na zpracování strniště vyšší. Na povrchu pozemku zůstává daleko větší množství slámy nebo mulče z meziplodin. Rozhodujícím kvalitativním faktorem se pak stává správné promíchání a rozvrstvení posklizňových zbytků, zvláště z pohledu vzcházení následujících zasetých plodin. V porovnání s klasickým zpracováním pozemku radličkovým podmítačem vykazuje třířadý podmítač Trio 400T menší půdní agregáty a optimálnější přípravu půdy pro následné setí. Podmítač pro práci s mulčem Trio 400T přesvědčí svými pracovními kroky. Dovede také pracovat s velkým množstvím slámy a promísit ji. Dvojitý STS válec sestávající z jednotlivých obručí vykazuje optimální zpětné utužení. S integrovaným podvozkem se podmítač na souvrati jednoduše a rychle otočí bez ztráty času a bez utužení půdy. konstrukční délka válec zarovnání zavlačovač 7,50 m dvojitý válec STS 530 mm nivelátor s listovými pružinami 13 mm Požadovaný příkon od 180 PS 10 11

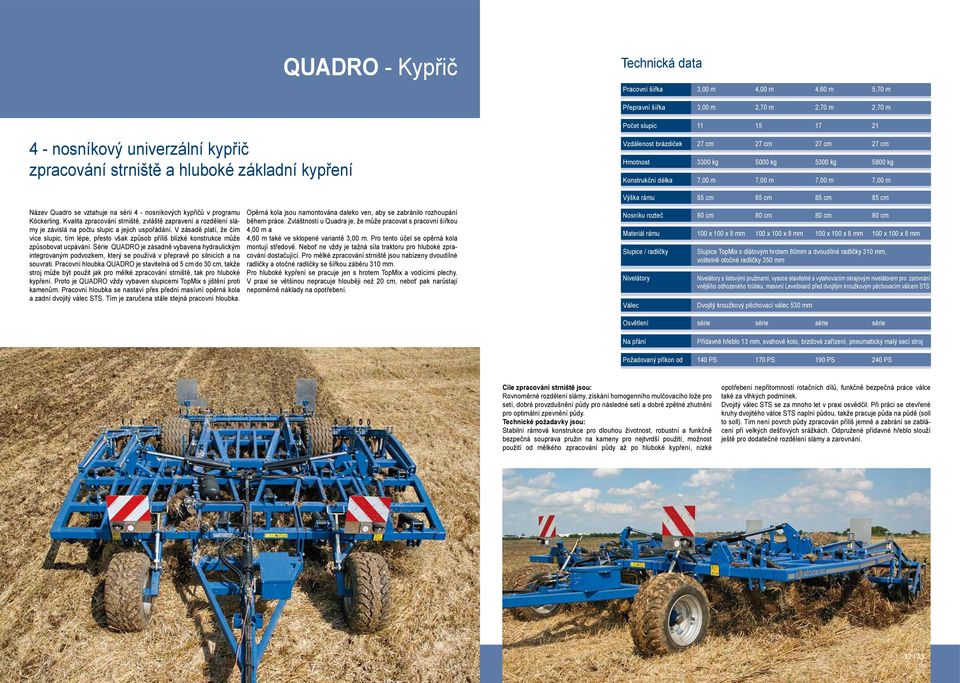

7 Quadro - Kypřič Pracovní šířka 3,00 m 4,00 m 4,60 m 5,70 m přepravní šířka 3,00 m 2,70 m 2,70 m 2,70 m 4 - nosníkový univerzální kypřič zpracování strniště a hluboké základní kypření počet slupic vzdálenost brázdiček 27 cm 27 cm 27 cm 27 cm hmotnost 3300 kg 5000 kg 5300 kg 5800 kg konstrukční délka 7,00 m 7,00 m 7,00 m 7,00 m Název Quadro se vztahuje na sérii 4 - nosníkových kypřičů v programu Köckerling. Kvalita zpracování strniště, zvláště zapravení a rozdělení slámy je závislá na počtu slupic a jejich uspořádání. V zásadě platí, že čím více slupic, tím lépe, přesto však způsob příliš blízké konstrukce může způsobovat ucpávání. Série QUADRO je zásadně vybavena hydraulickým integrovaným podvozkem, který se používá v přepravě po silnicích a na souvrati. Pracovní hloubka QUADRO je stavitelná od 5 cm do 30 cm, takže stroj může být použit jak pro mělké zpracování strniště, tak pro hluboké kypření. Proto je QUADRO vždy vybaven slupicemi TopMix s jištění proti kamenům. Pracovní hloubka se nastaví přes přední masívní opěrná kola a zadní dvojitý válec STS. Tím je zaručena stále stejná pracovní hloubka. Opěrná kola jsou namontována daleko ven, aby se zabránilo rozhoupání během práce. Zvláštností u Quadra je, že může pracovat s pracovní šířkou 4,00 m a 4,60 m také ve sklopené variantě 3,00 m. Pro tento účel se opěrná kola montují středově. Neboť ne vždy je tažná síla traktoru pro hluboké zpracování dostačující. Pro mělké zpracování strniště jsou nabízeny dvoudílné radličky a otočné radličky se šířkou záběru 310 mm. Pro hluboké kypření se pracuje jen s hrotem TopMix a vodícími plechy. V praxi se většinou nepracuje hlouběji než 20 cm, neboť pak narůstají nepoměrně náklady na opotřebení. výška rámu 85 cm 85 cm 85 cm 85 cm Nosníku rozteč 80 cm 80 cm 80 cm 80 cm Materiál rámu 100 x 100 x 8 mm 100 x 100 x 8 mm 100 x 100 x 8 mm 100 x 100 x 8 mm Slupice / radličky Nivelátory válec Slupice TopMix s dlátovým hrotem 80mm a dvoudílné radličky 310 mm, volitelně otočné radličky 350 mm Nivelátory s listovými pružinami, vysoce stavitelné s vytahovacím okrajovým nivelátorem pro zarovnání vnějšího odhozeného hrůbku, masivní Levelboard před dvojitým kroužkovým pěchovacím válcem STS Dvojitý kroužkový pěchovací válec 530 mm Osvětlení série série série série Na přání Přídavné hřeblo 13 mm, svahové kolo, brzdové zařízení, pneumatický malý secí stroj Požadovaný příkon od 140 PS 170 PS 190 PS 240 PS Cíle zpracování strniště jsou: Rovnoměrné rozdělení slámy, získání homogenního mulčovacího lože pro setí, dobré provzdušnění půdy pro následné setí a dobré zpětné zhutnění pro optimální zpevnění půdy. Technické požadavky jsou: Stabilní rámová konstrukce pro dlouhou životnost, robustní a funkčně bezpečná souprava pružin na kameny pro nejtvrdší použití, možnost použití od mělkého zpracování půdy až po hluboké kypření, nízké opotřebení nepřítomností rotačních dílů, funkčně bezpečná práce válce také za vlhkých podmínek. Dvojitý válec STS se za mnoho let v praxi osvědčil. Při práci se otevřené kruhy dvojitého válce STS naplní půdou, takže pracuje půda na půdě (soll to soll). Tím není povrch půdy zpracován příliš jemně a zabrání se zablácení při velkých dešťových srážkách. Odpružené přídavné hřeblo slouží ještě pro dodatečné rozdělení slámy a zarovnání

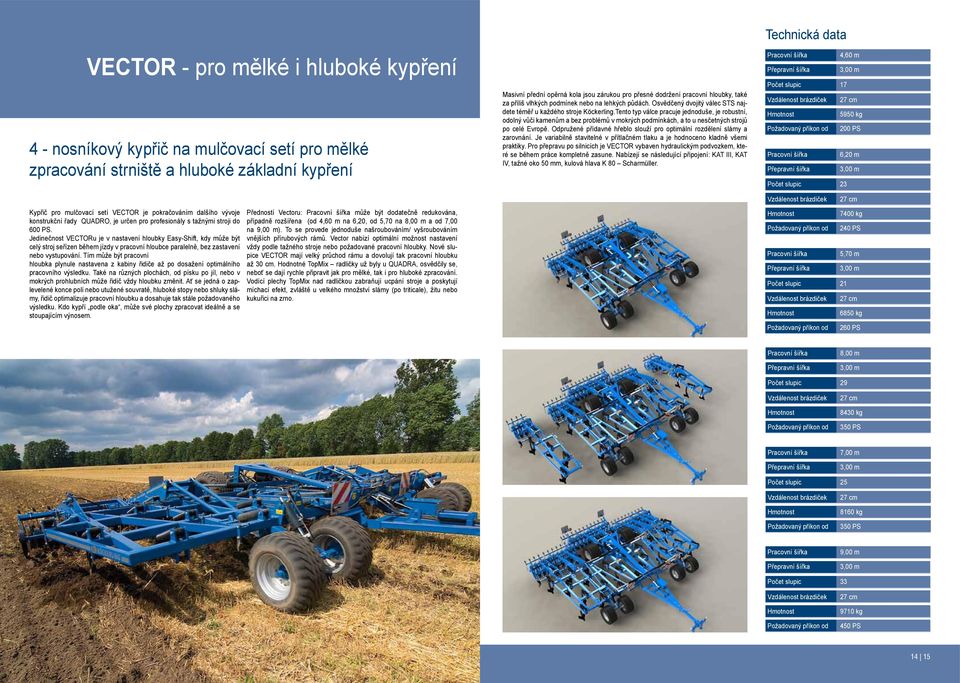

8 Vector - pro mělké i hluboké kypření 4 - nosníkový kypřič na mulčovací setí pro mělké zpracování strniště a hluboké základní kypření Masivní přední opěrná kola jsou zárukou pro přesné dodržení pracovní hloubky, také za příliš vlhkých podmínek nebo na lehkých půdách. Osvědčený dvojitý válec STS najdete téměř u každého stroje Köckerling.Tento typ válce pracuje jednoduše, je robustní, odolný vůči kamenům a bez problémů v mokrých podmínkách, a to u nesčetných strojů po celé Evropě. Odpružené přídavné hřeblo slouží pro optimální rozdělení slámy a zarovnání. Je variabilně stavitelné v přítlačném tlaku a je hodnoceno kladně všemi praktiky. Pro přepravu po silnicích je VECTOR vybaven hydraulickým podvozkem, které se během práce kompletně zasune. Nabízejí se následující připojení: KAT III, KAT IV, tažné oko 50 mm, kulová hlava K 80 Scharmüller. pracovní šířka 4,60 m přepravní šířka 3,00 m počet slupic 17 vzdálenost brázdiček 27 cm hmotnost 5950 kg Požadovaný příkon od 200 PS pracovní šířka 6,20 m přepravní šířka 3,00 m počet slupic 23 Kypřič pro mulčovací setí VECTOR je pokračováním dalšího vývoje konstrukční řady QUADRO, je určen pro profesionály s tažnými stroji do 600 PS. Jedinečnost VECTORu je v nastavení hloubky Easy-Shift, kdy může být celý stroj seřízen během jízdy v pracovní hloubce paralelně, bez zastavení nebo vystupování. Tím může být pracovní hloubka plynule nastavena z kabiny řidiče až po dosažení optimálního pracovního výsledku. Také na různých plochách, od písku po jíl, nebo v mokrých prohlubních může řidič vždy hloubku změnit. Ať se jedná o zaplevelené konce polí nebo utužené souvratě, hluboké stopy nebo shluky slámy, řidič optimalizuje pracovní hloubku a dosahuje tak stále požadovaného výsledku. Kdo kypří podle oka, může své plochy zpracovat ideálně a se stoupajícím výnosem. Předností Vectoru: Pracovní šířka může být dodatečně redukována, případně rozšířena (od 4,60 m na 6,20, od 5,70 na 8,00 m a od 7,00 na 9,00 m). To se provede jednoduše našroubováním/ vyšroubováním vnějších přírubových rámů. Vector nabízí optimální možnost nastavení vždy podle tažného stroje nebo požadované pracovní hloubky. Nové slupice VECTOR mají velký průchod rámu a dovolují tak pracovní hloubku až 30 cm. Hodnotné TopMix radličky už byly u QUADRA, osvědčily se, neboť se dají rychle připravit jak pro mělké, tak i pro hluboké zpracování. Vodící plechy TopMix nad radličkou zabraňují ucpání stroje a poskytují míchací efekt, zvláště u velkého množství slámy (po triticale), žitu nebo kukuřici na zrno. vzdálenost brázdiček 27 cm hmotnost 7400 kg Požadovaný příkon od 240 PS pracovní šířka 5,70 m přepravní šířka 3,00 m počet slupic 21 vzdálenost brázdiček 27 cm hmotnost 6850 kg Požadovaný příkon od 260 PS pracovní šířka přepravní šířka 8,00 m 3,00 m počet slupic 29 vzdálenost brázdiček hmotnost Požadovaný příkon od 27 cm 8430 kg 350 PS pracovní šířka přepravní šířka 7,00 m 3,00 m počet slupic 25 vzdálenost brázdiček hmotnost Požadovaný příkon od 27 cm 8160 kg 350 PS pracovní šířka přepravní šířka 9,00 m 3,00 m počet slupic 33 vzdálenost brázdiček hmotnost Požadovaný příkon od 27 cm 9710 kg 450 PS 14 15

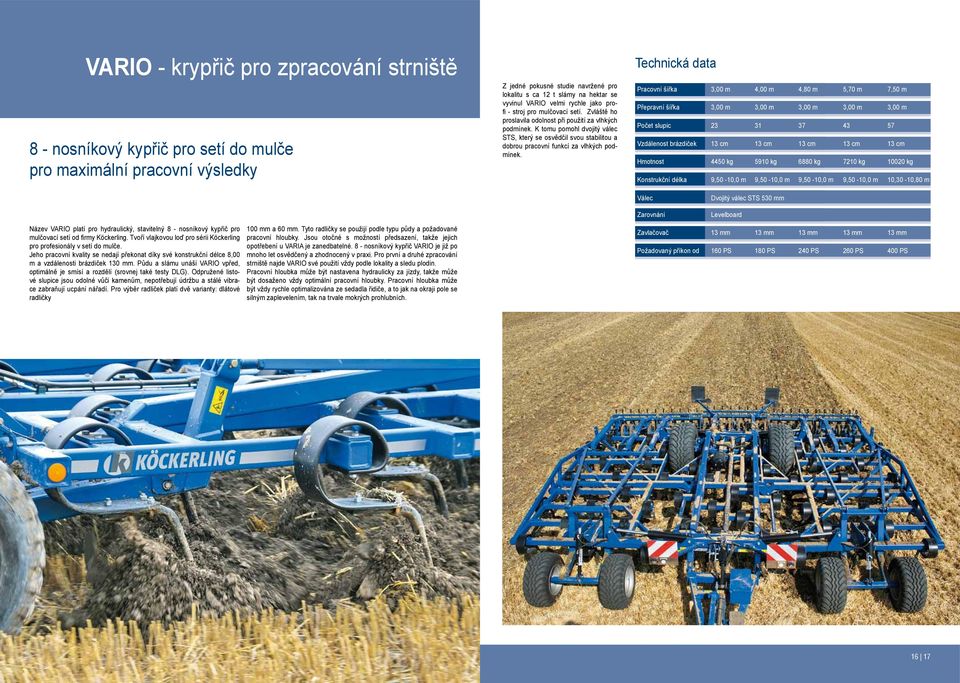

9 vario - krypřič pro zpracování strniště 8 - nosníkový kypřič pro setí do mulče pro maximální pracovní výsledky Z jedné pokusné studie navržené pro lokalitu s ca 12 t slámy na hektar se vyvinul VARIO velmi rychle jako profi - stroj pro mulčovací setí. Zvláště ho proslavila odolnost při použití za vlhkých podmínek. K tomu pomohl dvojitý válec STS, který se osvědčil svou stabilitou a dobrou pracovní funkcí za vlhkých podmínek. pracovní šířka 3,00 m 4,00 m 4,80 m 5,70 m 7,50 m přepravní šířka 3,00 m 3,00 m 3,00 m 3,00 m 3,00 m počet slupic vzdálenost brázdiček 13 cm 13 cm 13 cm 13 cm 13 cm hmotnost 4450 kg 5910 kg 6880 kg 7210 kg kg konstrukční délka 9,50-10,0 m 9,50-10,0 m 9,50-10,0 m 9,50-10,0 m 10,30-10,80 m válec zarovnání dvojitý válec STS 530 mm Levelboard Název VARIO platí pro hydraulický, stavitelný 8 - nosníkový kypřič pro mulčovací setí od firmy Köckerling. Tvoří vlajkovou loď pro sérii Köckerling pro profesionály v setí do mulče. Jeho pracovní kvality se nedají překonat díky své konstrukční délce 8,00 m a vzdálenosti brázdiček 130 mm. Půdu a slámu unáší VARIO vpřed, optimálně je smísí a rozdělí (srovnej také testy DLG). Odpružené listové slupice jsou odolné vůči kamenům, nepotřebují údržbu a stálé vibrace zabraňují ucpání nářadí. Pro výběr radliček platí dvě varianty: dlátové radličky 100 mm a 60 mm. Tyto radličky se použijí podle typu půdy a požadované pracovní hloubky. Jsou otočné s možností předsazení, takže jejich opotřebení u VARIA je zanedbatelné. 8 - nosníkový kypřič VARIO je již po mnoho let osvědčený a zhodnocený v praxi. Pro první a druhé zpracování strniště najde VARIO své použití vždy podle lokality a sledu plodin. Pracovní hloubka může být nastavena hydraulicky za jízdy, takže může být dosaženo vždy optimální pracovní hloubky. Pracovní hloubka může být vždy rychle optimalizována ze sedadla řidiče, a to jak na okraji pole se silným zaplevelením, tak na trvale mokrých prohlubních. zavlačovač 13 mm 13 mm 13 mm 13 mm 13 mm Požadovaný příkon od 160 PS 180 PS 240 PS 260 PS 400 PS 16 17

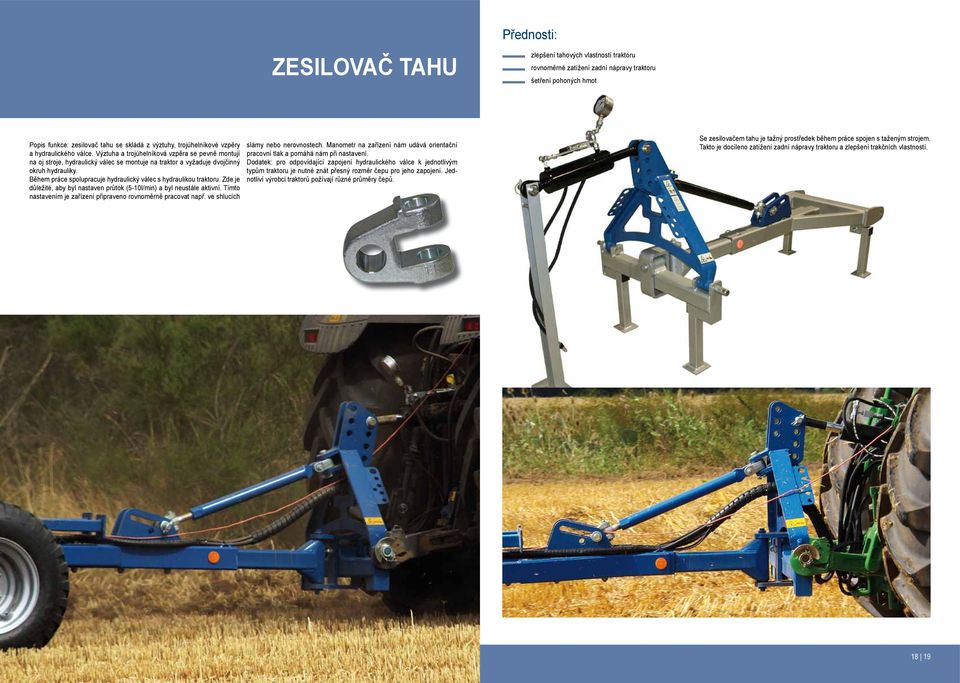

10 ZeSiloVAČ TAHu Přednosti: zlepšení tahových vlastností traktoru rovnoměrné zatížení zadní nápravy traktoru šetření pohoných hmot Popis funkce: zesilovač tahu se skládá z výztuhy, trojúhelníkové vzpěry a hydraulického válce. Výztuha a trojúhelníková vzpěra se pevně montují na oj stroje, hydraulický válec se montuje na traktor a vyžaduje dvojčinný okruh hydrauliky. Během práce spolupracuje hydraulický válec s hydraulikou traktoru. Zde je důležité, aby byl nastaven průtok (5-10l/min) a byl neustále aktivní. Tímto nastavením je zařízení připraveno rovnoměrně pracovat např. ve shlucích slámy nebo nerovnostech. Manometr na zařízení nám udává orientační pracovní tlak a pomáhá nám při nastavení. Dodatek: pro odpovídající zapojení hydraulického válce k jednotlivým typům traktoru je nutné znát přesný rozměr čepu pro jeho zapojení. Jednotliví výrobci traktorů požívají různé průměry čepů. Se zesilovačem tahu je tažný prostředek během práce spojen s taženým strojem. Takto je docíleno zatížení zadní nápravy traktoru a zlepšení trakčních vlastností

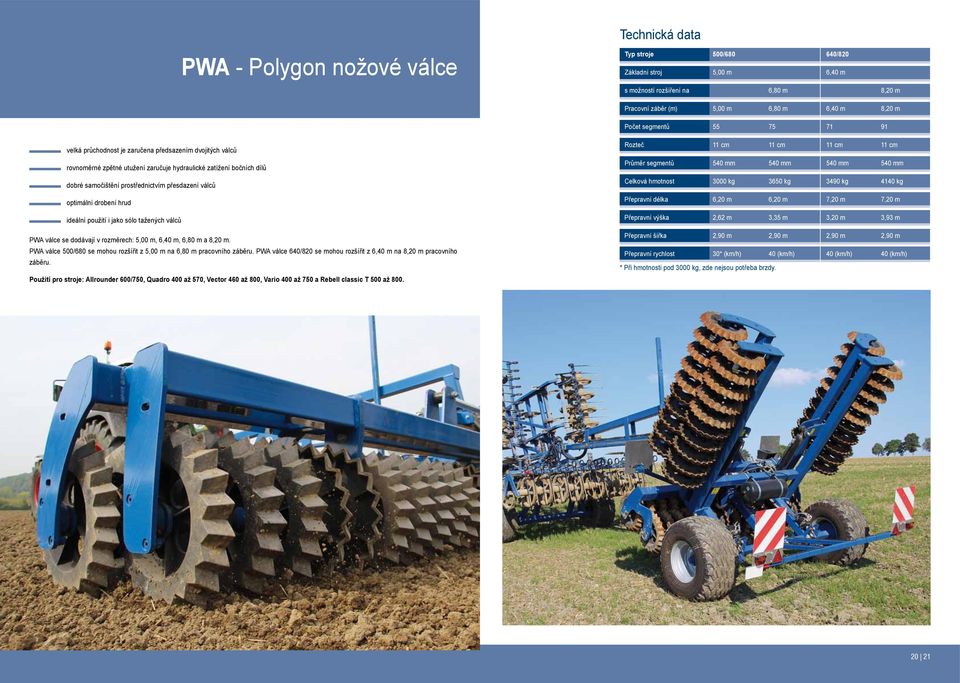

11 PWA - Polygon nožové válce Typ stroje 500/ /820 Základní stroj 5,00 m 6,40 m s možností rozšíření na 6,80 m 8,20 m Pracovní záběr (m) 5,00 m 6,80 m 6,40 m 8,20 m Počet segmentů velká průchodnost je zaručena předsazením dvojitých válců rovnoměrné zpětné utužení zaručuje hydraulické zatížení bočních dílů dobré samočištění prostřednictvím přesdazení válců optimální drobení hrud ideální použití i jako sólo tažených válců PWA válce se dodávají v rozměrech: 5,00 m, 6,40 m, 6,80 m a 8,20 m. PWA válce 500/680 se mohou rozšířit z 5,00 m na 6,80 m pracovního záběru. PWA válce 640/820 se mohou rozšířit z 6,40 m na 8,20 m pracovního záběru. Použití pro stroje: Allrounder 600/750, Quadro 400 až 570, Vector 460 až 800, Vario 400 až 750 a Rebell classic T 500 až 800. Rozteč 11 cm 11 cm 11 cm 11 cm Průměr segmentů 540 mm 540 mm 540 mm 540 mm Celková hmotnost 3000 kg 3650 kg 3490 kg 4140 kg Přepravní délka 6,20 m 6,20 m 7,20 m 7,20 m Přepravní výška 2,62 m 3,35 m 3,20 m 3,93 m Přepravní šířka 2,90 m 2,90 m 2,90 m 2,90 m Přepravní rychlost 30* (km/h) 40 (km/h) 40 (km/h) 40 (km/h) * Při hmotnosti pod 3000 kg, zde nejsou potřeba brzdy

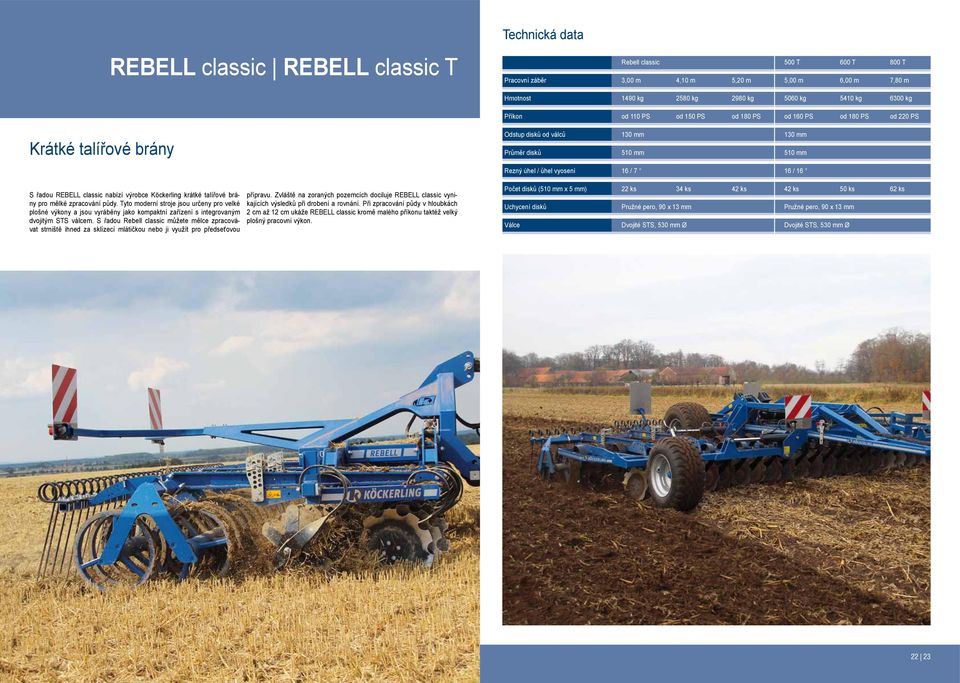

12 Rebell classic Rebell classic T Rebell classic 500 T 600 T 800 T Pracovní záběr 3,00 m 4,10 m 5,20 m 5,00 m 6,00 m 7,80 m Hmotnost 1490 kg 2580 kg 2980 kg 5060 kg 5410 kg 6300 kg Příkon od 110 PS od 150 PS od 180 PS od 160 PS od 180 PS od 220 PS Krátké talířové brány Odstup disků od válců 130 mm 130 mm Průměr disků 510 mm 510 mm S řadou REBELL classic nabízí výrobce Köckerling krátké talířové brány pro mělké zpracování půdy. Tyto moderní stroje jsou určeny pro velké plošné výkony a jsou vyráběny jako kompaktní zařízení s integrovaným dvojitým STS válcem. S řadou Rebell classic můžete mělce zpracovávat strniště ihned za sklízecí mlátičkou nebo ji využít pro předseťovou přípravu. Zvláště na zoraných pozemcích dociluje REBELL classic vynikajících výsledků při drobení a rovnání. Při zpracování půdy v hloubkách 2 cm až 12 cm ukáže REBELL classic kromě malého příkonu taktéž velký plošný pracovní výkon. Rezný úhel / ůhel vyosení 16 / 7 16 / 16 Počet disků (510 mm x 5 mm) 22 ks 34 ks 42 ks 42 ks 50 ks 62 ks Uchycení disků Pružné pero, 90 x 13 mm Pružné pero, 90 x 13 mm Válce Dvojité STS, 530 mm Ø Dvojité STS, 530 mm Ø 22 23

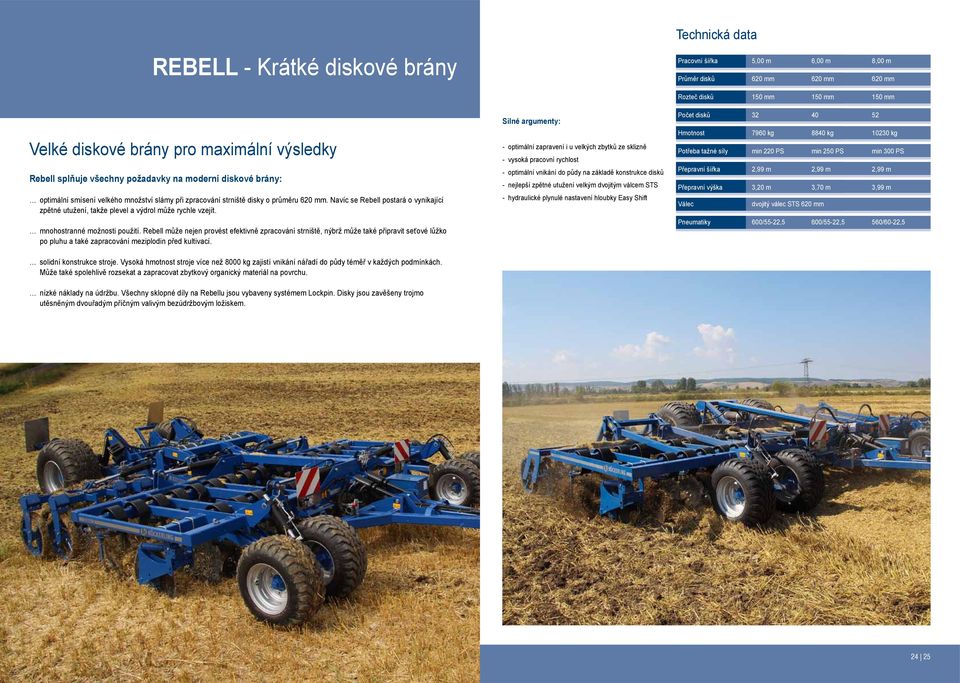

13 Rebell - Krátké diskové brány Pracovní šířka 5,00 m 6,00 m 8,00 m Průměr disků 620 mm 620 mm 620 mm Velké diskové brány pro maximální výsledky Rebell splňuje všechny požadavky na moderní diskové brány: optimální smísení velkého množství slámy při zpracování strniště disky o průměru 620 mm. Navíc se Rebell postará o vynikající zpětné utužení, takže plevel a výdrol může rychle vzejít. mnohostranné možnosti použití. Rebell může nejen provést efektivně zpracování strniště, nýbrž může také připravit seťové lůžko po pluhu a také zapracování meziplodin před kultivací. solidní konstrukce stroje. Vysoká hmotnost stroje více než 8000 kg zajistí vnikání nářadí do půdy téměř v každých podmínkách. Může také spolehlivě rozsekat a zapracovat zbytkový organický materiál na povrchu. Silné argumenty: - optimální zapravení i u velkých zbytků ze sklizně - vysoká pracovní rychlost - optimální vnikání do půdy na základě konstrukce disků - nejlepší zpětné utužení velkým dvojitým válcem STS - hydraulické plynulé nastavení hloubky Easy Shift Rozteč disků 150 mm 150 mm 150 mm Počet disků Hmotnost 7960 kg 8840 kg kg Potřeba tažné síly min 220 PS min 250 PS min 300 PS Přepravní šířka 2,99 m 2,99 m 2,99 m Přepravní výška 3,20 m 3,70 m 3,99 m Válec dvojitý válec STS 620 mm Pneumatiky 600/55-22,5 600/55-22,5 560/60-22,5 nízké náklady na údržbu. Všechny sklopné díly na Rebellu jsou vybaveny systémem Lockpin. Disky jsou zavěšeny trojmo utěsněným dvouřadým příčným valivým bezúdržbovým ložiskem

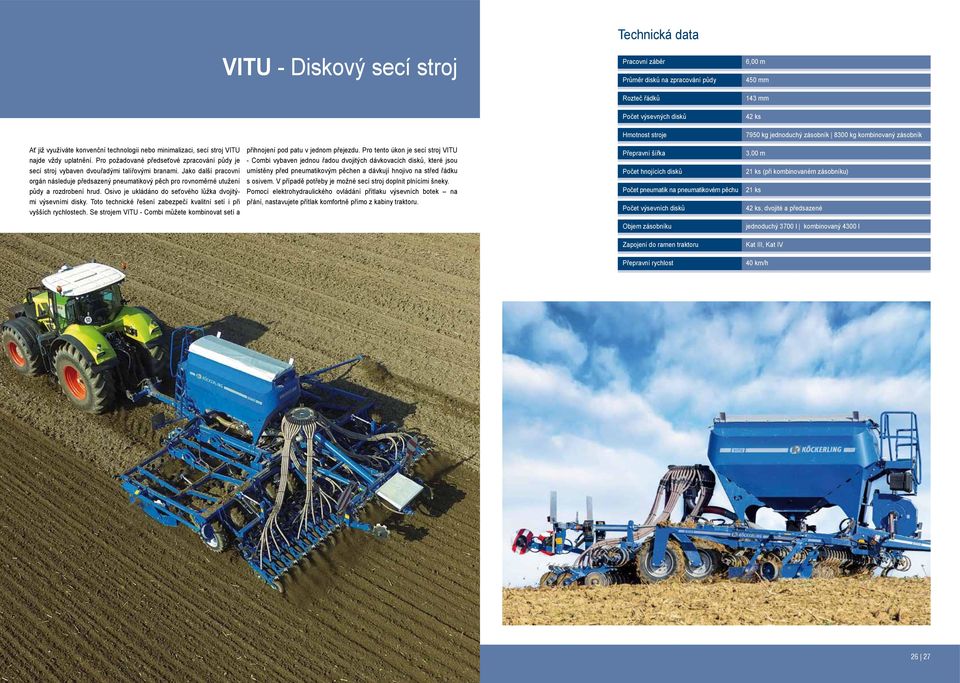

14 Vitu - Diskový secí stroj Pracovní záběr Průměr disků na zpracování půdy Rozteč řádků Počet výsevných disků Hmotnost stroje 6,00 m 450 mm 143 mm 42 ks 7950 kg jednoduchý zásobník 8300 kg kombinovaný zásobník Ať již využíváte konvenční technologii nebo minimalizaci, secí stroj VITU najde vždy uplatnění. Pro požadované předseťové zpracování půdy je secí stroj vybaven dvouřadými talířovými branami. Jako další pracovní orgán následuje předsazený pneumatikový pěch pro rovnoměrné utužení půdy a rozdrobení hrud. Osivo je ukládáno do seťového lůžka dvojitými výsevními disky. Toto technické řešení zabezpečí kvalitní setí i při vyšších rychlostech. Se strojem VITU - Combi můžete kombinovat setí a přihnojení pod patu v jednom přejezdu. Pro tento úkon je secí stroj VITU - Combi vybaven jednou řadou dvojitých dávkovacích disků, které jsou umístěny před pneumatikovým pěchen a dávkují hnojivo na střed řádku s osivem. V případě potřeby je možné secí stroj doplnit plnícími šneky. Pomocí elektrohydraulického ovládání přítlaku výsevních botek na přání, nastavujete přítlak komfortně přímo z kabiny traktoru. Přepravní šířka Počet hnojících disků Počet pneumatik na pneumatikovém pěchu Počet výsevních disků 3,00 m 21 ks (při kombinovaném zásobníku) 21 ks 42 ks, dvojité a předsazené Objem zásobníku jednoduchý 3700 l kombinovaný 4300 l Zapojení do ramen traktoru Kat III, Kat IV Přepravní rychlost 40 km/h 26 27

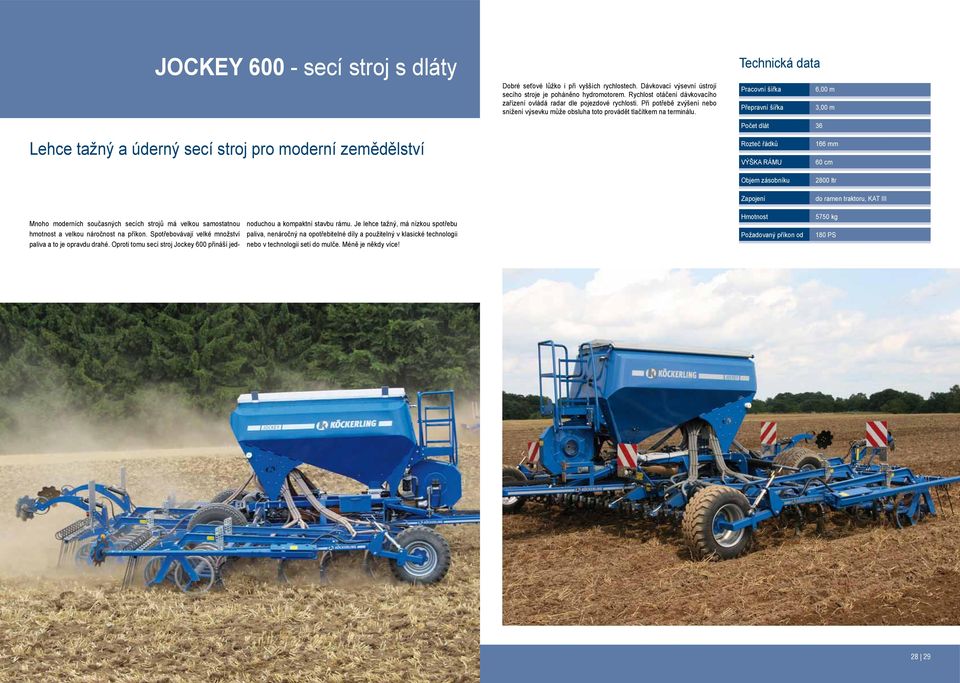

15 Jockey secí stroj s dláty Lehce tažný a úderný secí stroj pro moderní zemědělství Dobré seťové lůžko i při vyšších rychlostech. Dávkovací výsevní ústrojí secího stroje je poháněno hydromotorem. Rychlost otáčení dávkovacího zařízení ovládá radar dle pojezdové rychlosti. Při potřebě zvýšení nebo snížení výsevku může obsluha toto provádět tlačítkem na terminálu. pracovní šířka 6,00 m přepravní šířka 3,00 m Počet dlát 36 Rozteč řádků 166 mm Výška rámu 60 cm Objem zásobníku 2800 ltr Zapojení do ramen traktoru, KAT III Mnoho moderních současných secích strojů má velkou samostatnou hmotnost a velkou náročnost na příkon. Spotřebovávají velké množství paliva a to je opravdu drahé. Oproti tomu secí stroj Jockey 600 přináší jednoduchou a kompaktní stavbu rámu. Je lehce tažný, má nízkou spotřebu paliva, nenáročný na opotřebitelné díly a použitelný v klasické technologii nebo v technologii setí do mulče. Méně je někdy více! hmotnost Požadovaný příkon od 5750 kg 180 PS 28 29

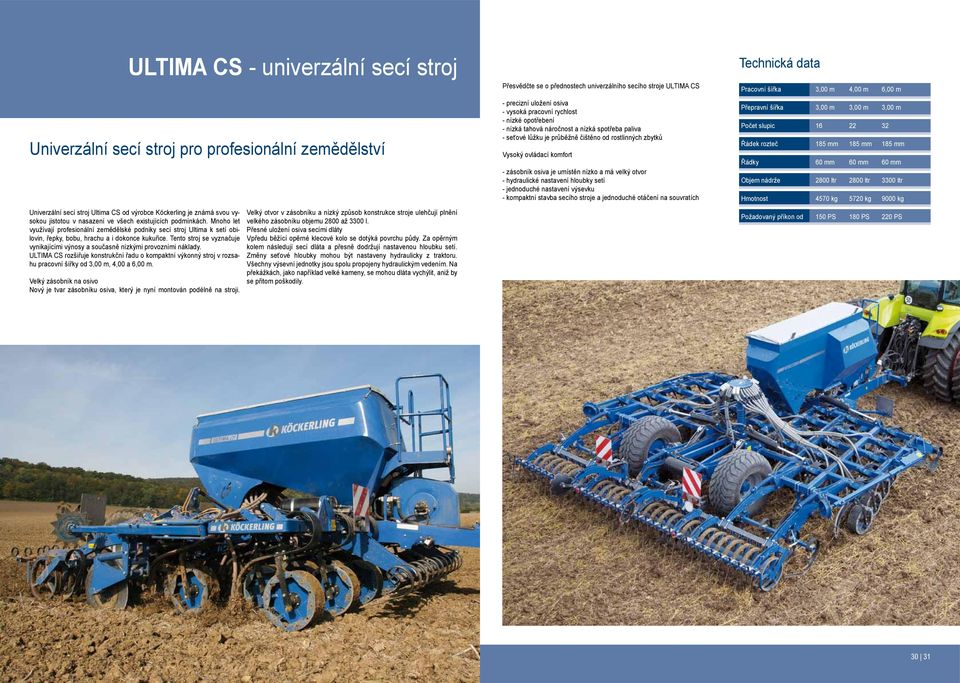

16 Ultima CS - univerzální secí stroj Univerzální secí stroj pro profesionální zemědělství Přesvědčte se o přednostech univerzálního secího stroje ULTIMA CS - precizní uložení osiva - vysoká pracovní rychlost - nízké opotřebení - nízká tahová náročnost a nízká spotřeba paliva - seťové lůžku je průběžně čištěno od rostlinných zbytků Vysoký ovládací komfort - zásobník osiva je umístěn nízko a má velký otvor - hydraulické nastavení hloubky setí - jednoduché nastavení výsevku - kompaktní stavba secího stroje a jednoduché otáčení na souvratích pracovní šířka 3,00 m 4,00 m 6,00 m přepravní šířka 3,00 m 3,00 m 3,00 m počet slupic Řádek rozteč 185 mm 185 mm 185 mm Řádky 60 mm 60 mm 60 mm Objem nádrže 2800 ltr 2800 ltr 3300 ltr hmotnost 4570 kg 5720 kg 9000 kg Univerzální secí stroj Ultima CS od výrobce Köckerling je známá svou vysokou jistotou v nasazení ve všech existujících podmínkách. Mnoho let využívají profesionální zemědělské podniky secí stroj Ultima k setí obilovin, řepky, bobu, hrachu a i dokonce kukuřice. Tento stroj se vyznačuje vynikajícími výnosy a současně nízkými provozními náklady. ULTIMA CS rozšiřuje konstrukční řadu o kompaktní výkonný stroj v rozsahu pracovní šířky od 3,00 m, 4,00 a 6,00 m. Velký zásobník na osivo Nový je tvar zásobníku osiva, který je nyní montován podélně na stroji. Velký otvor v zásobníku a nízký způsob konstrukce stroje ulehčují plnění velkého zásobníku objemu 2800 až 3300 l. Přesné uložení osiva secími dláty Vpředu běžící opěrné klecové kolo se dotýká povrchu půdy. Za opěrným kolem následují secí dláta a přesně dodržují nastavenou hloubku setí. Změny seťové hloubky mohou být nastaveny hydraulicky z traktoru. Všechny výsevní jednotky jsou spolu propojeny hydraulickým vedením. Na překážkách, jako například velké kameny, se mohou dláta vychýlit, aniž by se přitom poškodily. Požadovaný příkon od 150 PS 180 PS 220 PS 30 31

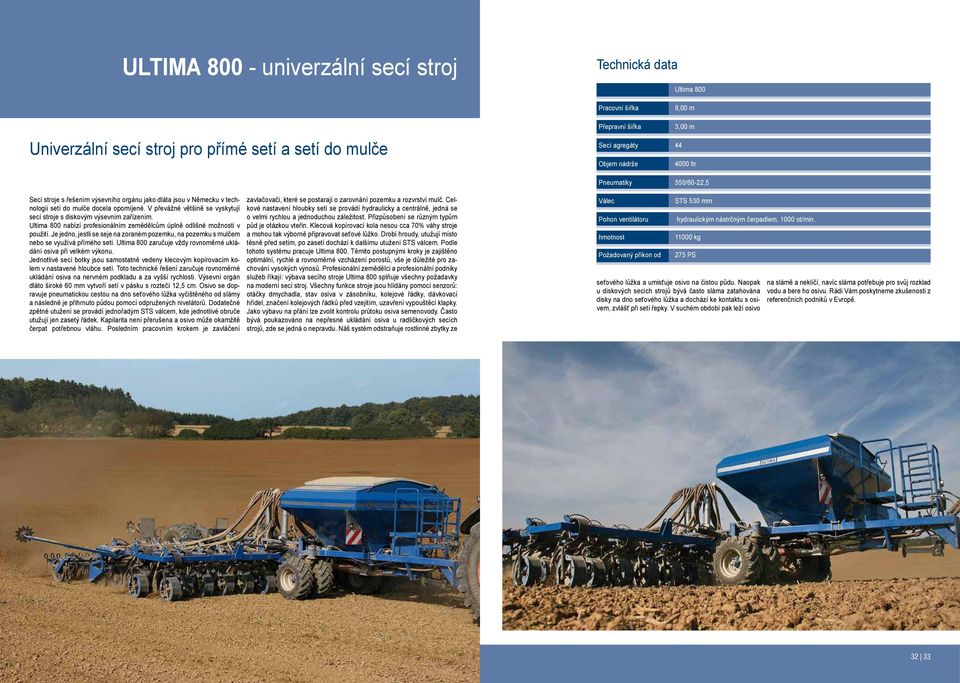

17 Ultima univerzální secí stroj Ultima 800 pracovní šířka 8,00 m Univerzální secí stroj pro přímé setí a setí do mulče přepravní šířka 3,00 m Secí agregáty 44 Objem nádrže 4000 ltr Secí stroje s řešením výsevního orgánu jako dláta jsou v Německu v technologii setí do mulče docela opomíjené. V převážné většině se vyskytují secí stroje s diskovým výsevním zařízením. Ultima 800 nabízí profesionálním zemědělcům úplně odlišné možnosti v použití. Je jedno, jestli se seje na zoraném pozemku, na pozemku s mulčem nebo se využívá přímého setí. Ultima 800 zaručuje vždy rovnoměrné ukládání osiva při velkém výkonu. Jednotlivé secí botky jsou samostatně vedeny klecovým kopírovacím kolem v nastavené hloubce setí. Toto technické řešení zaručuje rovnoměrné ukládání osiva na nervném podkladu a za vyšší rychlosti. Výsevní orgán dláto široké 60 mm vytvoří setí v pásku s roztečí 12,5 cm. Osivo se dopravuje pneumatickou cestou na dno seťového lůžka vyčištěného od slámy a následně je přihrnuto půdou pomocí odpružených nivelátorů. Dodatečné zpětné utužení se provádí jednořadým STS válcem, kde jednotlivé obruče utužují jen zasetý řádek. Kapilarita není přerušena a osivo může okamžitě čerpat potřebnou vláhu. Posledním pracovním krokem je zavláčení zavlačovači, které se postarají o zarovnání pozemku a rozvrství mulč. Celkové nastavení hloubky setí se provádí hydraulicky a centrálně, jedná se o velmi rychlou a jednoduchou záležitost. Přizpůsobení se různým typům půd je otázkou vteřin. Klecová kopírovací kola nesou cca 70% váhy stroje a mohou tak výborně připravovat seťové lůžko. Drobí hroudy, utužují místo těsně před setím, po zasetí dochází k dalšímu utužení STS válcem. Podle tohoto systému pracuje Ultima 800. Těmito postupnými kroky je zajištěno optimální, rychlé a rovnoměrné vzcházení porostů, vše je důležité pro zachování vysokých výnosů. Profesionální zemědělci a profesionální podniky služeb říkají: výbava secího stroje Ultima 800 splňuje všechny požadavky na moderní secí stroj. Všechny funkce stroje jsou hlídány pomocí senzorů: otáčky dmychadla, stav osiva v zásobníku, kolejové řádky, dávkovací hřídel, značení kolejových řádků před vzejitím, uzavření vypouštěcí klapky. Jako výbavu na přání lze zvolit kontrolu průtoku osiva semenovody. Často bývá poukazováno na nepřesné ukládání osiva u radličkových secích strojů, zde se jedná o nepravdu. Náš systém odstraňuje rostlinné zbytky ze Pneumatiky 550/60-22,5 válec Pohon ventilátoru hmotnost Požadovaný příkon od STS 530 mm hydraulickým nástrčným čerpadlem, 1000 ot/min kg 275 PS seťového lůžka a umisťuje osivo na čistou půdu. Naopak u diskových secích strojů bývá často sláma zatahována disky na dno seťového lůžka a dochází ke kontaktu s osivem, zvlášť při setí řepky. V suchém období pak leží osivo na slámě a neklíčí, navíc sláma potřebuje pro svůj rozklad vodu a bere ho osivu. Rádi Vám poskytneme zkušenosti z referenčních podniků v Evropě

18 BOXER - inovativní dvojitý zásobník Dva zásobníky pro aplikaci hnojiva nebo osiva. : Objem každého zásobníku Aplikace dávky Připojení na traktor Přímý pohon hydraulickým okruhem Transportní šířka Hmotnost l od 1,5kg/ha do 400kg/ha KAT III průtok 45l/min 3,00 m 1200 kg Široké uplatnění nachází Boxer ve spojení s radličkovým podmítačem. Za pomoci radliček je rozváděno přímo do půdy hnojivo a ukládáno do nastavené hloubky. V případě potřeby je možné současně aplikovat drobná osiva (zelené hnojení, meziplodiny, osivo řepky) přímo před nebo za utužovací zadní válec podmítače. Boxer je návěsný dvojitý zásobník pro dávkování, míchání a vedení průmyslového hnojiva nebo osiva. Boxer se zavěšuje do tříbodového závěsu traktoru. Pomocí dalšího stroje (radličkového kypřiče, kombinátoru, diskových bran, hloubkového kypřiče, secího stroje, techniky Strip Till), který má vlastní nápravu, může být za zásobníků Boxera dále rozváděno průmyslové hnojivo nebo osivo současně se zapravením do půdy v různých hloubkách

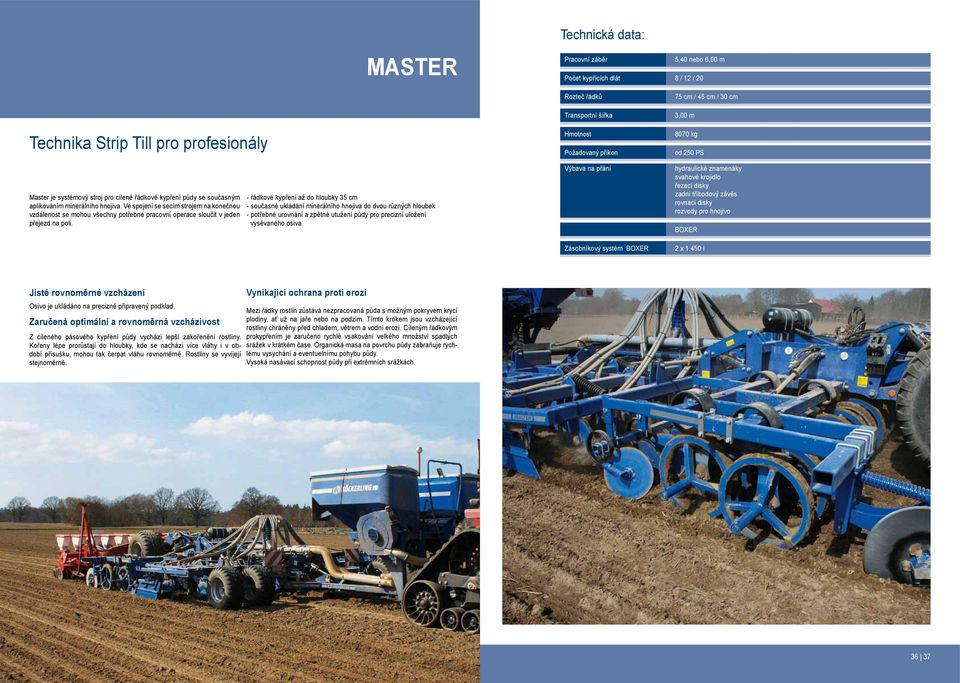

19 Master : Pracovní záběr 5,40 nebo 6,00 m Počet kypřících dlát 8 / 12 / 20 Technika Strip Till pro profesionály Rozteč řádků Transportní šířka hmotnost Požadovaný příkon 75 cm / 45 cm / 30 cm 3,00 m 8070 kg od 250 PS Master je systémový stroj pro cílené řádkové kypření půdy se současným aplikováním minerálního hnojiva. Ve spojení se secím strojem na konečnou vzdálenost se mohou všechny potřebné pracovní operace sloučit v jeden přejezd na poli. - řádkové kypření až do hloubky 35 cm - současné ukládání minerálního hnojiva do dvou různých hloubek - potřebné urovnání a zpětné utužení půdy pro precizní uložení vysévaného osiva Výbava na přání hydraulické znamenáky svahové krojidlo řezací disky zadní tříbodový závěs rovnací disky rozvody pro hnojivo BOXER Zásobníkový systém BOXER 2 x l Jisté rovnoměrné vzcházení Osivo je ukládáno na precizně připravený podklad. Zaručená optimální a rovnoměrná vzcházivost Z cíleného pásového kypření půdy vychází lepší zakořenění rostliny. Kořeny lépe prorůstají do hloubky, kde se nachází více vláhy i v období přísušku, mohou tak čerpat vláhu rovnoměrně. Rostliny se vyvíjejí stejnoměrně. Vynikající ochrana proti erozi Mezi řádky rostlin zůstává nezpracovaná půda s možným pokryvem krycí plodiny, ať už na jaře nebo na podzim. Tímto krokem jsou vzcházející rostliny chráněny před chladem, větrem a vodní erozí. Cíleným řádkovým prokypřením je zaručeno rychlé vsakování velkého množství spadlých srážek v krátkém čase. Organická masa na povrchu půdy zabraňuje rychlému vysychání a eventuelnímu pohybu půdy. Vysoká nasávací schopnost půdy při extrémních srážkách

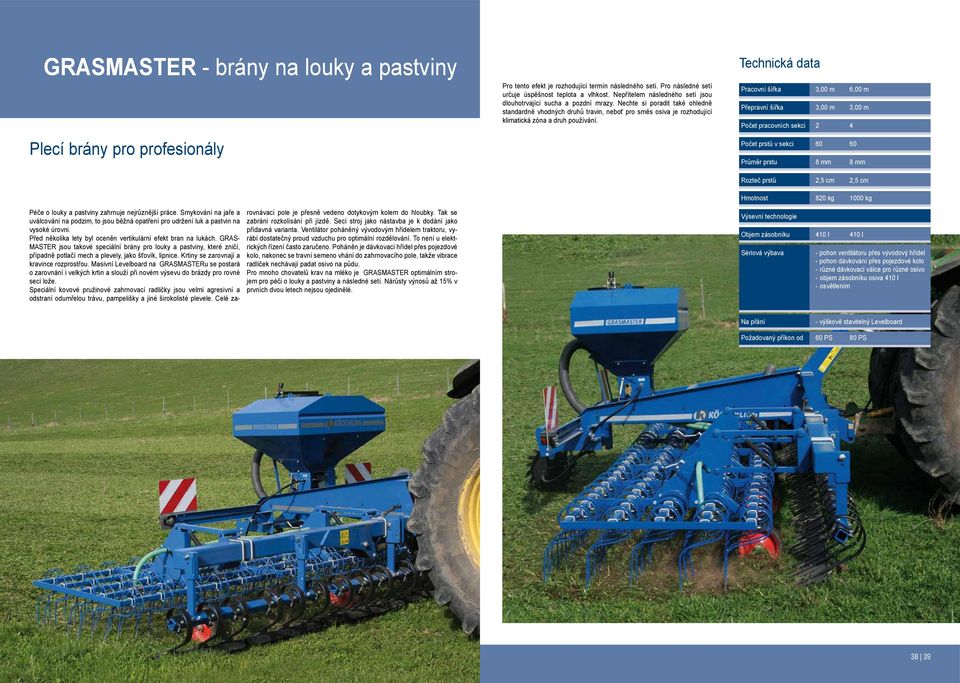

20 Grasmaster - brány na louky a pastviny Plecí brány pro profesionály Pro tento efekt je rozhodující termín následného setí. Pro následné setí určuje úspěšnost teplota a vlhkost. Nepřítelem následného setí jsou dlouhotrvající sucha a pozdní mrazy. Nechte si poradit také ohledně standardně vhodných druhů travin, neboť pro směs osiva je rozhodující klimatická zóna a druh používání. pracovní šířka 3,00 m 6,00 m přepravní šířka 3,00 m 3,00 m Počet pracovních sekcí 2 4 Počet prstů v sekci Průměr prstu 8 mm 8 mm Rozteč prstů 2,5 cm 2,5 cm hmotnost 820 kg 1000 kg Péče o louky a pastviny zahrnuje nejrůznější práce. Smykování na jaře a uválcování na podzim, to jsou běžná opatření pro udržení luk a pastvin na vysoké úrovni. Před několika lety byl oceněn vertikulární efekt bran na lukách. GRAS- MASTER jsou takové speciální brány pro louky a pastviny, které zničí, případně potlačí mech a plevely, jako šťovík, lipnice. Krtiny se zarovnají a kravince rozprostřou. Masivní Levelboard na GRASMASTERu se postará o zarovnání i velkých krtin a slouží při novém výsevu do brázdy pro rovné secí lože. Speciální kovové pružinové zahrnovací radličky jsou velmi agresivní a odstraní odumřelou trávu, pampelišky a jiné širokolisté plevele. Celé zarovnávací pole je přesně vedeno dotykovým kolem do hloubky. Tak se zabrání rozkolísání při jízdě. Secí stroj jako nástavba je k dodání jako přídavná varianta. Ventilátor poháněný vývodovým hřídelem traktoru, vyrábí dostatečný proud vzduchu pro optimální rozdělování. To není u elektrických řízení často zaručeno. Poháněn je dávkovací hřídel přes pojezdové kolo, nakonec se travní semeno vhání do zahrnovacího pole, takže vibrace radliček nechávají padat osivo na půdu. Pro mnoho chovatelů krav na mléko je GRASMASTER optimálním strojem pro péči o louky a pastviny a následné setí. Nárůsty výnosů až 15% v prvních dvou letech nejsou ojedinělé. Výsevní technologie Objem zásobníku 410 l 410 l Sériová výbava - pohon ventilátoru přes vývodový hřídel - pohon dávkování přes pojezdové kolo - různé dávkovací válce pro různé osivo - objem zásobníku osiva 410 l - osvětlením Na přání - výškově stavitelný Levelboard Požadovaný příkon od 60 PS 80 PS 38 39

21 KVALITA je u nás psána velkými písmeny Přehled 0815 CZ KÖCKERLING si vyhrazuje technické změny, které slouží dalšímu vývoji Váš obchodní partner: Landmaschinenfabrik Köckerling GmbH & Co. KG Lindenstraße Verl Telefon +49 (0) Telefax +49 (0) info@koeckerling.de DE GB F PL RUS CZ
