1 CE PROHLÁŠENÍ O SHODĚ My,.GLOBAL EXPORT-IMPORT KFT. KFT....(název maďarského výrobce, zástupce nebo importéra) 1151 BUDAPEST. SZÉKELY ELEK U. 11. Registr.č ) (sídlo a číslo registrace / podnikatelského průkazu) sami, na vlastní zodpovědnost. prohlašujeme, že níže uvedný výrobek (typ výrobku, model, určení,. u individuálních zařízení výrobní číslo) Původ výrobku, jméno výrobce, adresa In compliance with EU harmonized directives & standards (Rádio telekomunikačních), elektro bezpečnostně-technických a norem elektromagnetické snášenlivosti, respektive ostatním normativním dokumentům. CZ BEZDRÁTOVÝ BAREVNÝ 7 "LCD TFT SLEDOVACÍ SYSTÉM Uživatelská příručka Číslo artiklu: M0704L + C120W DIRECTIVE: DIRECTIVE: 1999/5/EC EN V1.4.1( ) Radio type (telekomunikační) EN ( )...EMC EN LVD (bezpečnostní) Název osvědčujícího orgánu a číslo osvědčení v případě rádiového zařízení², respektive výrobku, neodpovídajícího normě: Test report Nr. / EMTEK ED LVD & ED EMC Výrobek je opatřen označením o shodě CE (CE). Adresa, místo úschovy podkladové technické dokumentace k tomuto prohlášení: Budapest Székely Elek u. 11. Budapešt, opravněných k zastoupení, zařazení Výrobek je plánován k prodeji v EU SÓLYOM PÉTER v.r. JEDNATEL Jméno osoby (osob) Před instalací a uvedením do provozu si pozorně přečtěte návod! Děkujeme, že jste si zakoupili námi distribuovaný výrobek!

u individuálních zařízení výrobní číslo) Původ výrobku, jméno výrobce, adresa In compliance with EU harmonized directives & standards (Rádio telekomunikačních), elektro bezpečnostně-technických a

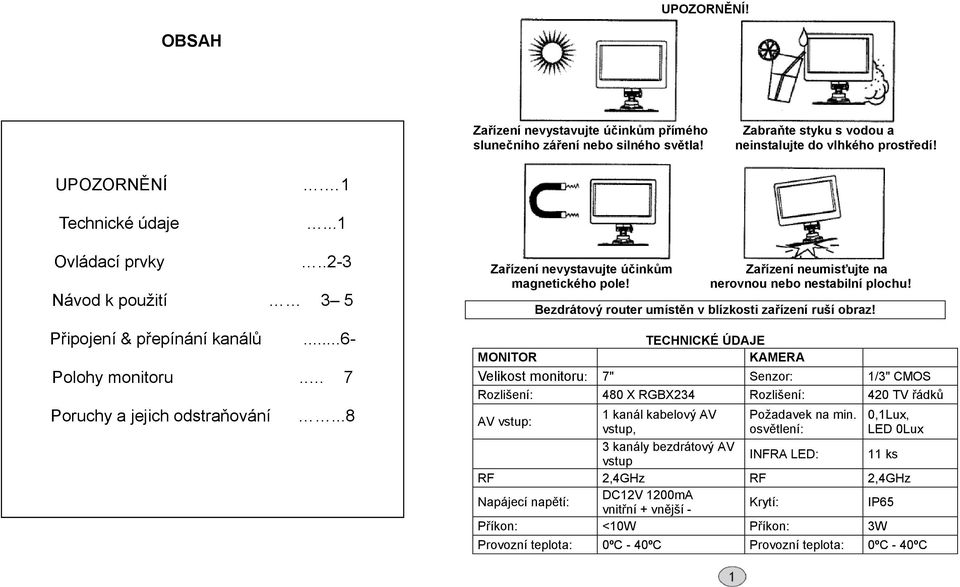

2 UPOZORNĚNÍ! OBSAH Zařízení nevystavujte účinkům přímého slunečního záření nebo silného světla! Zabraňte styku s vodou a neinstalujte do vlhkého prostředí! UPOZORNĚNÍ Technické údaje Ovládací prvky..2-3 Návod k použití 3 5 Připojení & přepínání kanálů...6- Polohy monitoru.. 7 Poruchy a jejich odstraňování...8 Zařízení nevystavujte účinkům magnetického pole! Zařízení neumisťujte na nerovnou nebo nestabilní plochu! Bezdrátový router umístěn v blízkosti zařízení ruší obraz! TECHNICKÉ ÚDAJE MONITOR Velikost monitoru: 7" Senzor: 1/3" CMOS Rozlišení: 480 X RGBX234 Rozlišení: 420 TV řádků AV vstup: 1 kanál kabelový AV vstup, 3 kanály bezdrátový AV vstup Požadavek na min. osvětlení: INFRA LED: 0,1Lux, LED 0Lux 11 ks RF 2,4GHz RF 2,4GHz Napájecí napětí: DC12V 1200mA vnitřní + vnější - Krytí: IP65 Příkon: 10W Příkon: 3W Provozní teplota: 0ºC - 40ºC Provozní teplota: 0ºC - 40ºC

Zařízení neumisťujte na nerovnou nebo nestabilní plochu! Bezdrátový router umístěn v blízkosti zařízení ruší obraz!

OVLÁDACÍ PRVKY DÁLKOVÝ OVLADAČ 1. Přijímací senzor, na který je třeba nasměrovat dálkový ovladač! 2. Spínač velikosti, pomocí něj si si zvolte formát obrazu monitoru 16:9 nebo 4:3. 3.

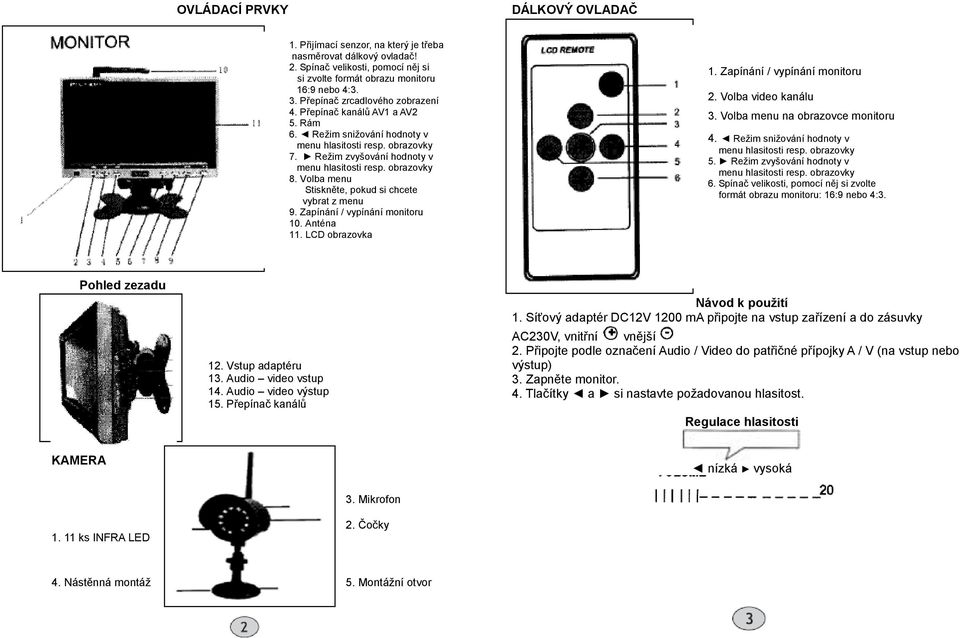

3 OVLÁDACÍ PRVKY DÁLKOVÝ OVLADAČ 1. Přijímací senzor, na který je třeba nasměrovat dálkový ovladač! 2. Spínač velikosti, pomocí něj si si zvolte formát obrazu monitoru 16:9 nebo 4:3. 3. Přepínač zrcadlového zobrazení 4. Přepínač kanálů AV1 a AV2 5. Rám 6. Režim snižování hodnoty v 7. Režim zvyšování hodnoty v 8. Volba menu Stiskněte, pokud si chcete vybrat z menu 9. Zapínání / vypínání monitoru 10. Anténa 11. LCD obrazovka 1. Zapínání / vypínání monitoru 2. Volba video kanálu 3. Volba menu na obrazovce monitoru 4. Režim snižování hodnoty v 5. Režim zvyšování hodnoty v 6. Spínač velikosti, pomocí něj si zvolte formát obrazu monitoru: 16:9 nebo 4:3. Pohled zezadu 12. Vstup adaptéru 13. Audio video vstup 14. Audio video výstup 15. Přepínač kanálů Návod k použití 1. Síťový adaptér DC12V 1200 ma připojte na vstup zařízení a do zásuvky AC230V, vnitřní vnější 2. Připojte podle označení Audio / Video do patřičné přípojky A / V (na vstup nebo výstup) 3. Zapněte monitor. 4. Tlačítky a si nastavte požadovanou hlasitost. Regulace hlasitosti nízká vysoká ks INFRA LED 3. Mikrofon 2. Čočky 4. Nástěnná montáž 5. Montážní otvor

Zapínání / vypínání monitoru 10. Anténa 11. LCD obrazovka 1. Zapínání / vypínání monitoru 2. Volba video kanálu 3. Volba menu na obrazovce monitoru 4. Režim snižování hodnoty v 5.

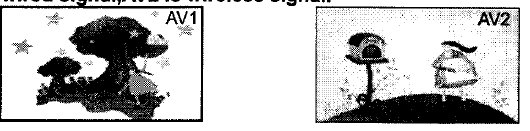

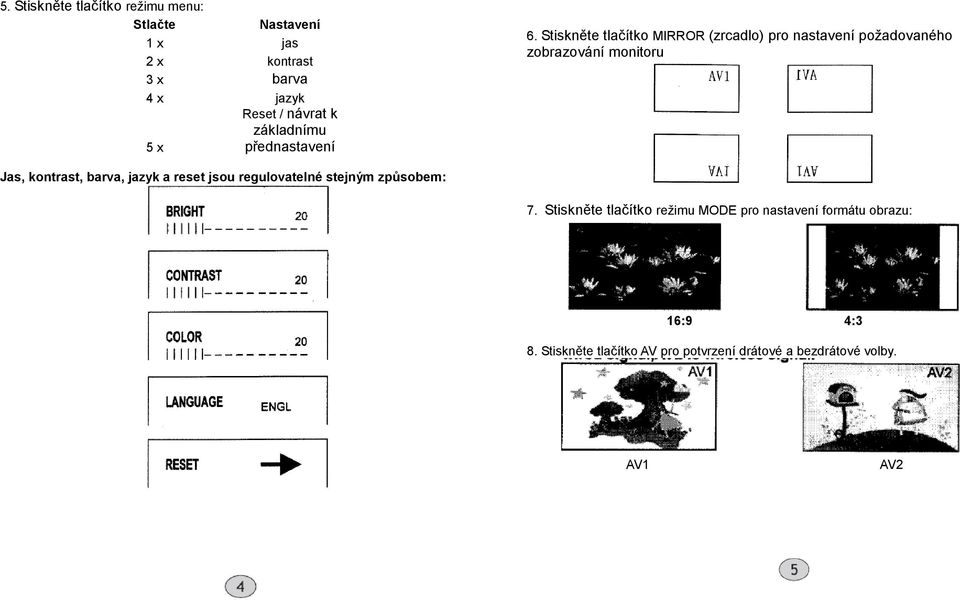

4 5. Stiskněte tlačítko režimu menu: Stlačte Nastavení 1 x jas 2 x kontrast 3 x barva 4 x jazyk Reset / návrat k základnímu 5 x přednastavení 6. Stiskněte tlačítko MIRROR (zrcadlo) pro nastavení požadovaného zobrazování monitoru Jas, kontrast, barva, jazyk a reset jsou regulovatelné stejným způsobem: 7. Stiskněte tlačítko režimu MODE pro nastavení formátu obrazu: 16:9 4:3 8. Stiskněte tlačítko AV pro potvrzení drátové a bezdrátové volby. AV1 AV2

Stiskněte tlačítko MIRROR (zrcadlo) pro nastavení požadovaného zobrazování monitoru Jas, kontrast, barva, jazyk

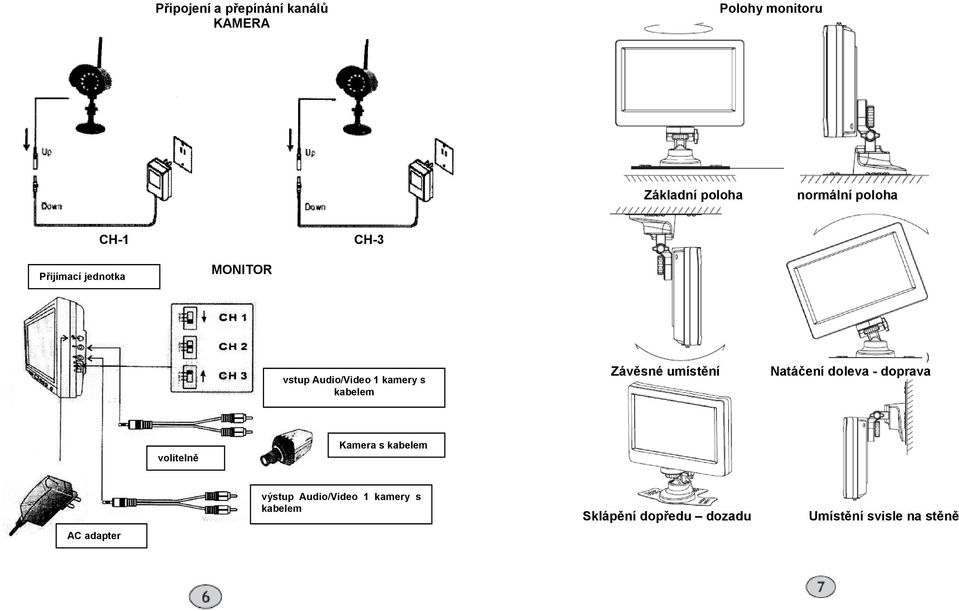

5 Připojení a přepínání kanálů Polohy monitoru Základní poloha normální poloha CH-1 CH-3 Přijímací jednotka MONITOR vstup Audio/Video 1 kamery s kabelem Závěsné umístění Natáčení doleva - doprava volitelně Kamera s kabelem AC adapter výstup Audio/Video 1 kamery s kabelem Sklápění dopředu dozadu Umístění svisle na stěně

Závěsné umístění Natáčení doleva - doprava volitelně Kamera s kabelem AC

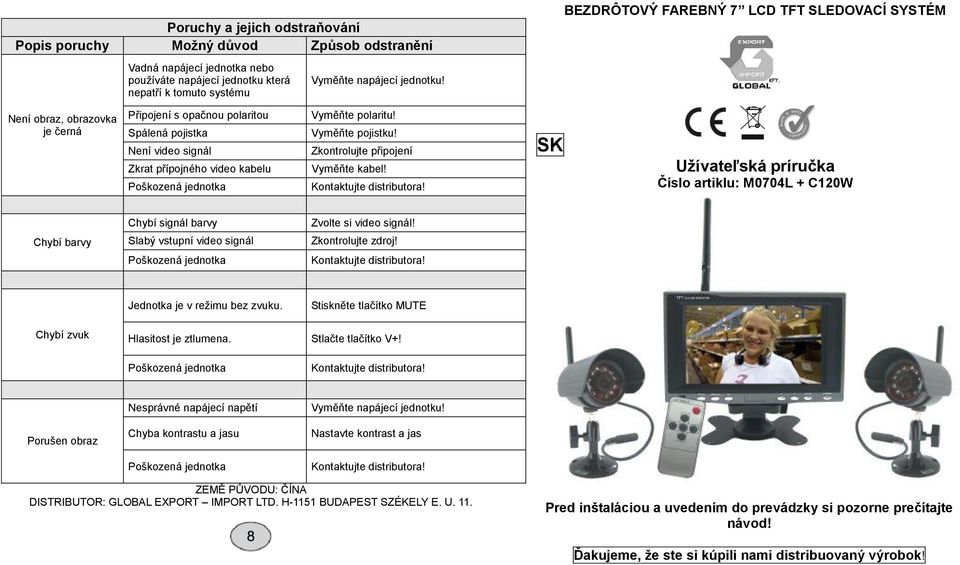

6 Poruchy a jejich odstraňování Popis poruchy Možný důvod Způsob odstranění Vadná napájecí jednotka nebo používáte napájecí jednotku která nepatří k tomuto systému Vyměňte napájecí jednotku! BEZDRÔTOVÝ FAREBNÝ 7 LCD TFT SLEDOVACÍ SYSTÉM Není obraz, obrazovka je černá Připojení s opačnou polaritou Spálená pojistka Není video signál Zkrat přípojného video kabelu Poškozená jednotka Vyměňte polaritu! Vyměňte pojistku! Zkontrolujte připojení Vyměňte kabel! Kontaktujte distributora! SK Užívateľská príručka Číslo artiklu: M0704L + C120W Chybí signál barvy Zvolte si video signál! Chybí barvy Slabý vstupní video signál Zkontrolujte zdroj! Poškozená jednotka Kontaktujte distributora! Jednotka je v režimu bez zvuku. Stiskněte tlačítko MUTE Chybí zvuk Hlasitost je ztlumena. Stlačte tlačítko V+! Poškozená jednotka Kontaktujte distributora! Nesprávné napájecí napětí Vyměňte napájecí jednotku! Porušen obraz Chyba kontrastu a jasu Nastavte kontrast a jas Poškozená jednotka Kontaktujte distributora! ZEMĚ PŮVODU: ČÍNA DISTRIBUTOR: GLOBAL EXPORT IMPORT LTD. H-1151 BUDAPEST SZÉKELY E. U. 11. Pred inštaláciou a uvedením do prevádzky si pozorne prečítajte návod! Ďakujeme, že ste si kúpili nami distribuovaný výrobok!

polaritu! Vyměňte pojistku! Zkontrolujte připojení Vyměňte kabel! Kontaktujte distributora! SK Užívateľská príručka Číslo artiklu: M0704L + C120W Chybí signál barvy Zvolte si video signál!

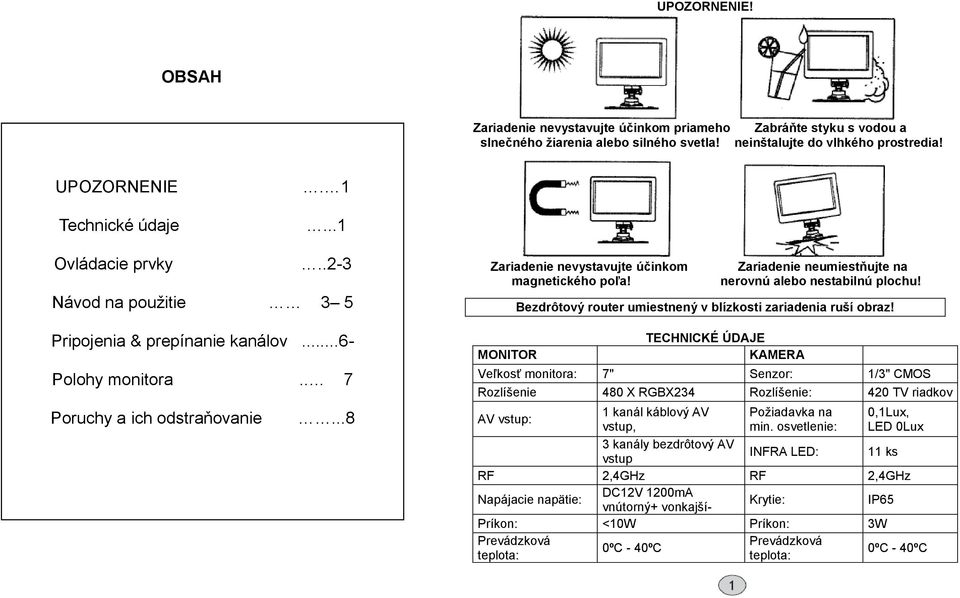

7 UPOZORNENIE! OBSAH Zariadenie nevystavujte účinkom priameho Zabráňte styku s vodou a slnečného žiarenia alebo silného svetla! neinštalujte do vlhkého prostredia! UPOZORNENIE Technické údaje Ovládacie prvky..2-3 Návod na použitie 3 5 Pripojenia & prepínanie kanálov...6- Polohy monitora.. 7 Poruchy a ich odstraňovanie...8 Zariadenie nevystavujte účinkom magnetického poľa! MONITOR Zariadenie neumiestňujte na nerovnú alebo nestabilnú plochu! Bezdrôtový router umiestnený v blízkosti zariadenia ruší obraz! TECHNICKÉ ÚDAJE Veľkosť monitora: 7" Senzor: 1/3" CMOS Rozlíšenie 480 X RGBX234 Rozlíšenie: 420 TV riadkov AV vstup: 1 kanál káblový AV vstup, 3 kanály bezdrôtový AV vstup Požiadavka na min. osvetlenie: INFRA LED: 0,1Lux, LED 0Lux 11 ks RF 2,4GHz RF 2,4GHz Napájacie napätie: DC12V 1200mA vnútorný+ vonkajší- Krytie: IP65 Príkon: 10W Príkon: 3W Prevádzková Prevádzková 0ºC - 40ºC teplota: teplota: 0ºC - 40ºC

MONITOR Zariadenie neumiestňujte na nerovnú alebo nestabilnú plochu! Bezdrôtový router umiestnený v blízkosti zariadenia ruší obraz!

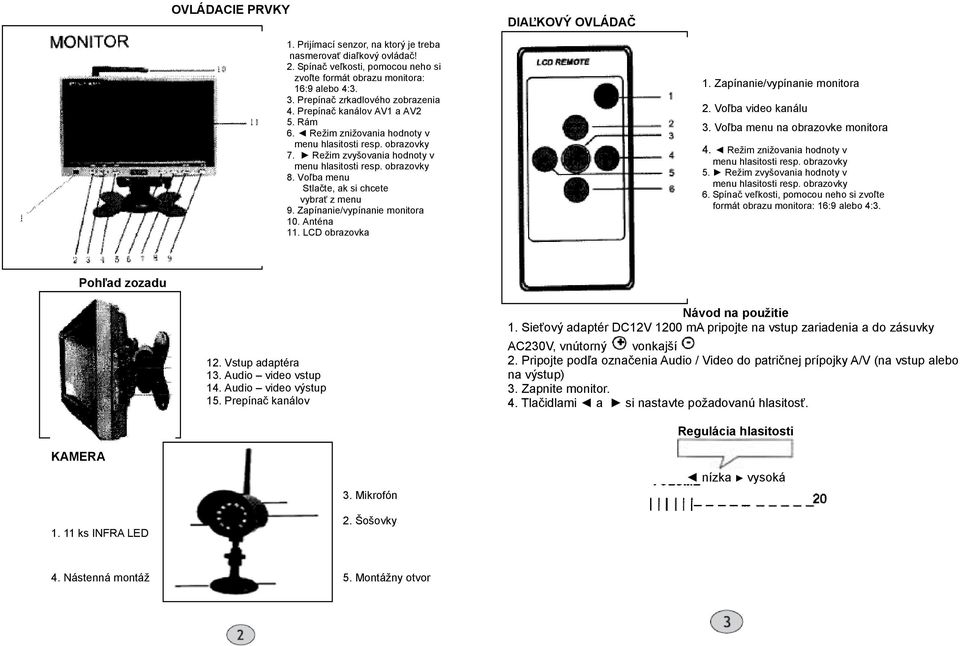

8 OVLÁDACIE PRVKY DIAĽKOVÝ OVLÁDAČ 1. Prijímací senzor, na ktorý je treba nasmerovať diaľkový ovládač! 2. Spínač veľkosti, pomocou neho si zvoľte formát obrazu monitora: 16:9 alebo 4:3. 3. Prepínač zrkadlového zobrazenia 4. Prepínač kanálov AV1 a AV2 5. Rám 6. Režim znižovania hodnoty v 7. Režim zvyšovania hodnoty v 8. Voľba menu Stlačte, ak si chcete vybrať z menu 9. Zapínanie/vypínanie monitora 10. Anténa 11. LCD obrazovka 1. Zapínanie/vypínanie monitora 2. Voľba video kanálu 3. Voľba menu na obrazovke monitora 4. Režim znižovania hodnoty v 5. Režim zvyšovania hodnoty v 6. Spínač veľkosti, pomocou neho si zvoľte formát obrazu monitora: 16:9 alebo 4:3. Pohľad zozadu 12. Vstup adaptéra 13. Audio video vstup 14. Audio video výstup 15. Prepínač kanálov Návod na použitie 1. Sieťový adaptér DC12V 1200 ma pripojte na vstup zariadenia a do zásuvky AC230V, vnútorný vonkajší 2. Pripojte podľa označenia Audio / Video do patričnej prípojky A/V (na vstup alebo na výstup) 3. Zapnite monitor. 4. Tlačidlami a si nastavte požadovanú hlasitosť ks INFRA LED 3. Mikrofón 2. Šošovky Regulácia hlasitosti nízka vysoká 4. Nástenná montáž 5. Montážny otvor

Zapínanie/vypínanie monitora 10. Anténa 11. LCD obrazovka 1. Zapínanie/vypínanie monitora 2. Voľba video kanálu 3. Voľba menu na obrazovke monitora 4. Režim znižovania hodnoty v 5.

9 5. Stlačte tlačidlo režimu menu: Stlačte Nastavenie 1 x jas 2 x kontrast 3 x farba 4 x jazyk Reset / návrat k základnému 5 x prednastaveniu Jas, kontrast, farba, jazyk a reset sú regulovateľné rovnakým spôsobom: 6. Stlačte tlačidlo MIRROR (zrkadlo) pre nastavenie požadovaného zobrazovania monitora 7. Stlačte tlačidlo režimu MODE pre nastavenie formátu obrazu: 16:9 4:3 8. Stlačte tlačidlo AV pre potvrdenie drôtovej a bezdrôtovej voľby. AV1 AV2

Stlačte tlačidlo MIRROR (zrkadlo) pre nastavenie požadovaného zobrazovania monitora 7.

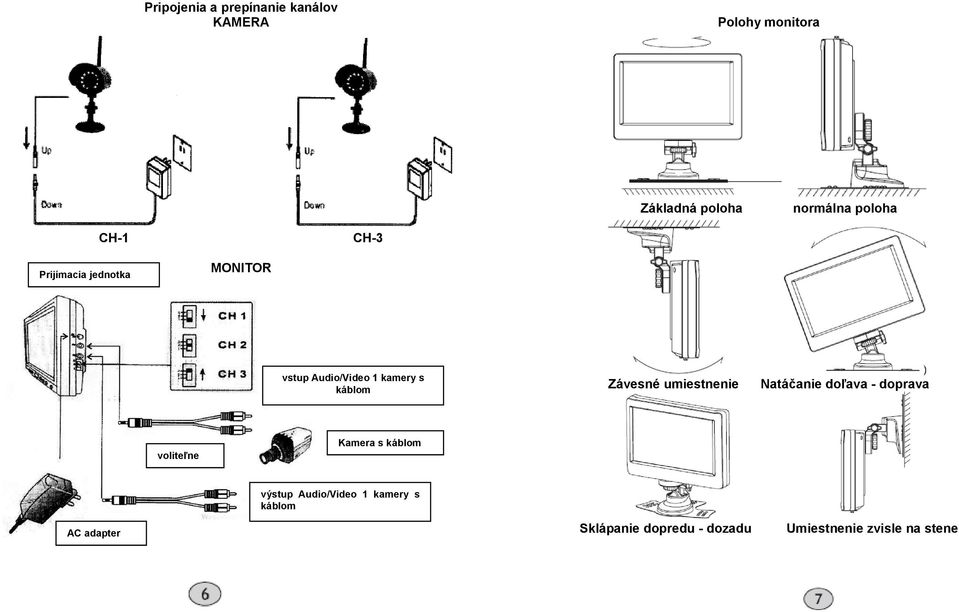

10 Pripojenia a prepínanie kanálov Polohy monitora Základná poloha normálna poloha CH-1 CH-3 Prijímacia jednotka MONITOR vstup Audio/Video 1 kamery s káblom Závesné umiestnenie Natáčanie doľava - doprava voliteľne Kamera s káblom výstup Audio/Video 1 kamery s káblom AC adapter Sklápanie dopredu - dozadu Umiestnenie zvisle na stene

umiestnenie Natáčanie doľava - doprava voliteľne Kamera s káblom výstup

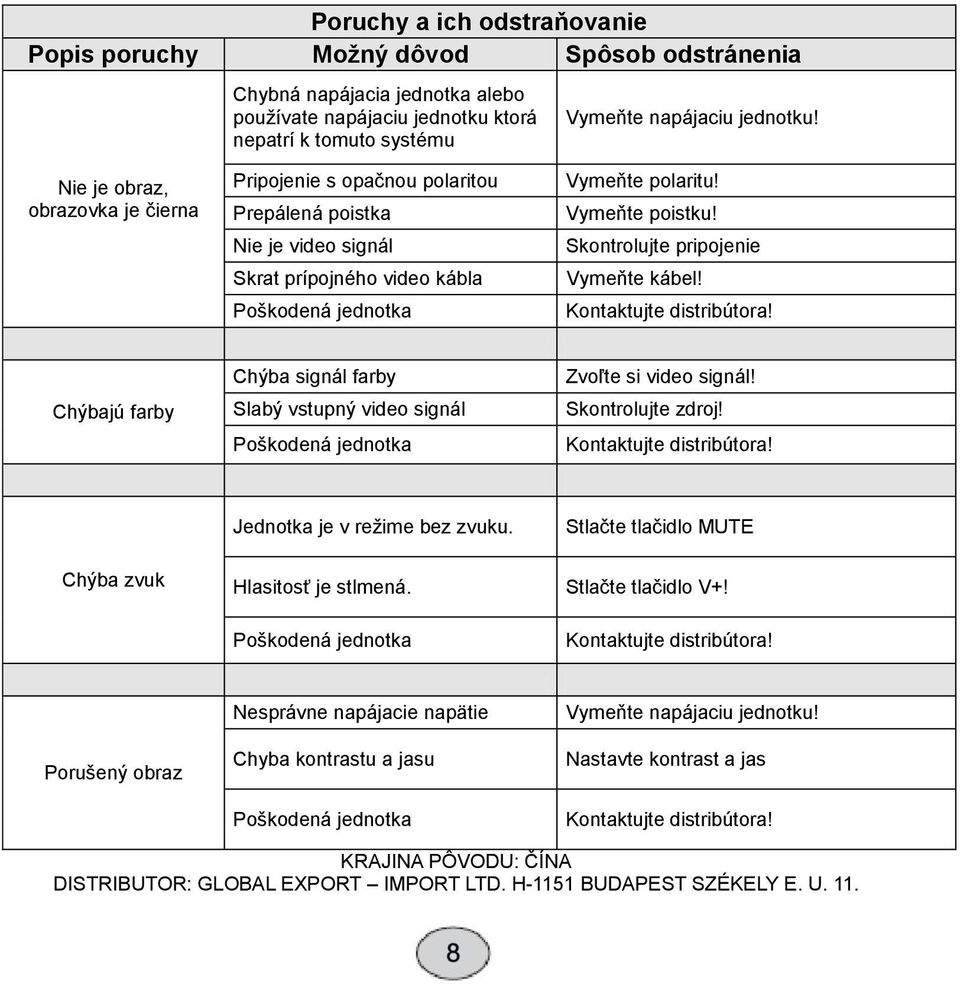

11 Poruchy a ich odstraňovanie Popis poruchy Možný dôvod Spôsob odstránenia Nie je obraz, obrazovka je čierna Chybná napájacia jednotka alebo používate napájaciu jednotku ktorá nepatrí k tomuto systému Pripojenie s opačnou polaritou Prepálená poistka Nie je video signál Skrat prípojného video kábla Poškodená jednotka Vymeňte napájaciu jednotku! Vymeňte polaritu! Vymeňte poistku! Skontrolujte pripojenie Vymeňte kábel! Kontaktujte distribútora! Chýbajú farby Chýba signál farby Slabý vstupný video signál Poškodená jednotka Zvoľte si video signál! Skontrolujte zdroj! Kontaktujte distribútora! Chýba zvuk Jednotka je v režime bez zvuku. Hlasitosť je stlmená. Poškodená jednotka Stlačte tlačidlo MUTE Stlačte tlačidlo V+! Kontaktujte distribútora! Porušený obraz Nesprávne napájacie napätie Chyba kontrastu a jasu Poškodená jednotka Vymeňte napájaciu jednotku! Nastavte kontrast a jas Kontaktujte distribútora! KRAJINA PÔVODU: ČÍNA DISTRIBUTOR: GLOBAL EXPORT IMPORT LTD. H-1151 BUDAPEST SZÉKELY E. U. 11.

Skontrolujte pripojenie Vymeňte kábel! Kontaktujte distribútora! Chýbajú farby Chýba signál farby Slabý vstupný video signál Poškodená jednotka Zvoľte si video signál! Skontrolujte zdroj!
