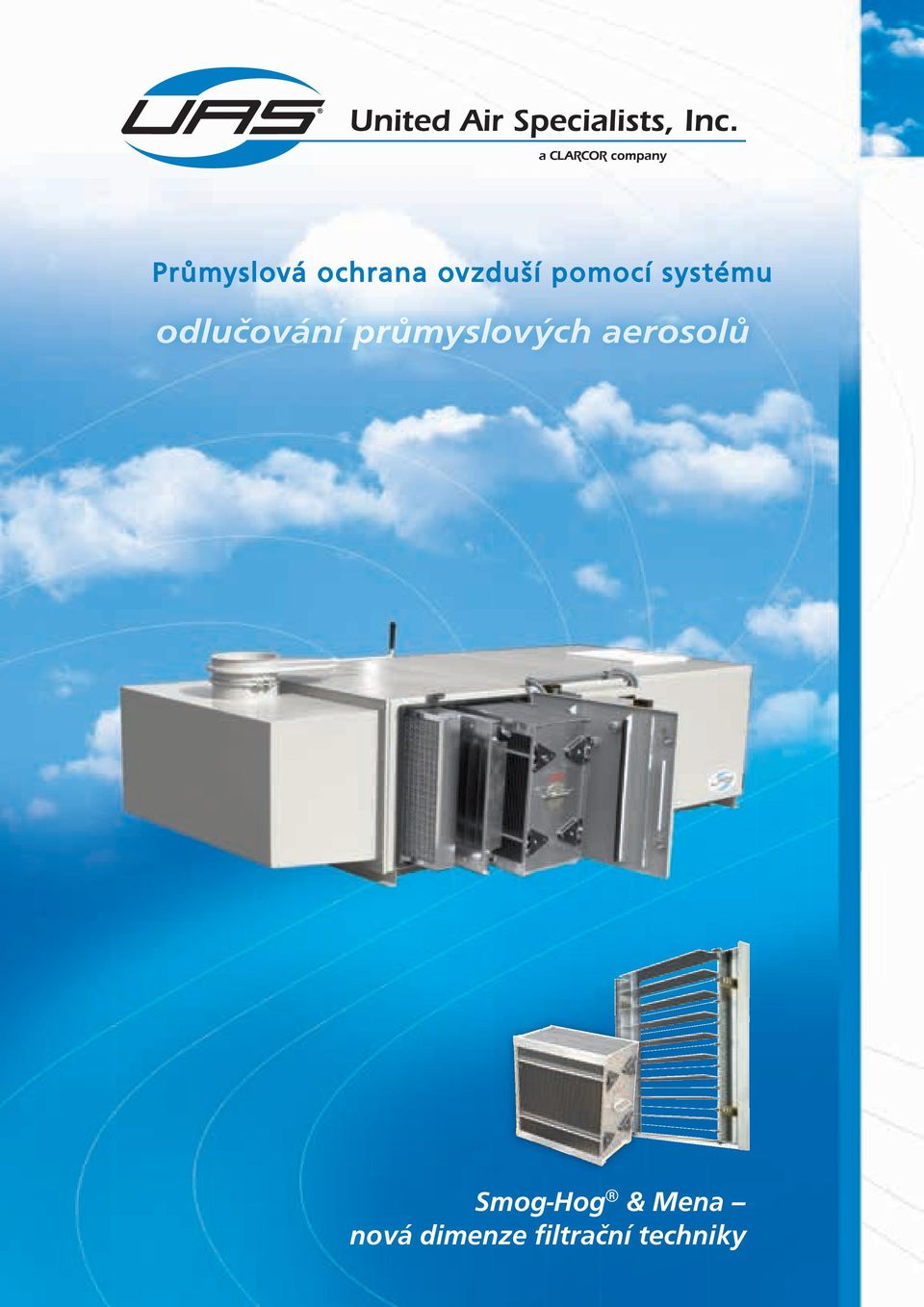

1 Průmyslová ochrana ovzduší pomocí systému odlučování průmyslových aerosolů Smog-Hog & Mena nová dimenze filtrační techniky

2 Čistý vzduch je důležitý pro vaše zdraví Používáním velkého množství průmyslových výrobních technik dochází k uvolňování škodlivých látek do ovzduší. Tyto škodliviny zatěžují jako aerosoly ve formě mlhoviny, kouře a prachu jak zdraví vašich pracovníků, tak také používané stroje, výrobní provozovny a kvalitu vašich výrobků. Ochranné mechanismy dýchacích cest člověka nejsou zvláště u částic o průměru méně než 2.5 µm schopny tyto částice odlučovat, což může v případě nebezpečných látek rychle vést k chronickému onemocnění dýchacích cest, oběhové nebo srdeční soustavy pracovníků. Na základě našich klíčových technologií Smog-Hog elektrostatický filtr proti olejové mlhovině, emulzím a změkčovadlům MENA mechanický filtr proti emulzím a škodlivým aerosolům s nízkým bodem vznícení je vytvořeno individuální zařízení, které spolehlivě odlučuje škodlivé látky ze vzduchu a jeho údržba vyžaduje pouze nízké následné náklady. Na vaše přání rádi převezmeme úkony spojené s projektováním od základního výrobku až po odsávací systém na klíč. Výhodou pro vás je to, že inženýrství, plánování zařízení a trubkových rozvodů, výroba, montáž a uvedení do provozu se uskutečňuje z jedné ruky. Na naše zařízení poskytujeme 2 roky záruku ať na řešení jednoho místa, na centrální odsávání nebo na vestavbu do odpadního potrubí v jednom ventilačním systému. Více než 30 let nepřetržitého vývoje prostřednictvím spolupůsobení v důležitých grémiích, např. VDI (Svaz německých inženýrů) a VDMA (Svaz německých výrobců strojů a zařízení), a vlastní vývojové laboratoře tvoří základy pro systémová systémová řešení, která vám zaručují čistý vzduch jako důležitý výrobní faktor. Pokud jde o odlučování průmyslových aerosolů: Vy se nás ptejte my najdeme řešení! Naše zákazníky najdete v následujících oblastech: chemický průmysl obrábění a zpracování kovů výroba strojů a zařízení průmysl pro tlakové lití šroubárenský průmysl průmysl plastů kovárny kalírny vytlačovací lisy zušlechťování povrchu výroba a provoz obráběcích strojů a mnoho dalších... Naše výrobky spolehlivě odloučí ze vzduchu následující škodlivé látky: 0,01 µm 0, dehtové, Teer-, Rauch- kouřové und a Asphalt-Dämpfe asfaltové výpary chladicí Kühlschmierstoffe maziva kouř Schmiede-Rauch a výpary z kovářských und -Dunstprací kouř Rauch při ražbě von Kaltschlag za studena výpary Weichmacherdämpfe ze změkčovadel emise Texturieremissionen z texturování olejový kouř Ölrauch a olejové und Öldämpfe, výpary, Emulsionsnebel emulzní mlhovina dým Schweiß-Rauch a výpary při und svařování, -Dämpfe, Oxide oxidy pachy Kochdünste z vaření výpary Lötmitteldämpfe, z pájecích prostředků, Kollophonium kalafuna Druckerschwärze tiskařská čerň kouř Gummirauch z gumy brusný Schleifstaub prach (velikost (Partikelgröße částic v in µm)

3 SMOG-HOG - Elektrostatický vzduchový filtr Obsáhlé řešení proti olejové mlhovině, olejovému kouři, výparům ze změkčovadel a emulzní mlhovině Vysoký odlučovací výkon zejména ultrajemných částic menších než < 0.001mm je z 96-99% zajištěn jednoduchou, ale o to efektivnější strukturou. Znečištěný vzduch je nasáván ventilátorem tlumícím chvění a dostává se nejdříve do mechanického předčišťovacího filtru (4), který odlučuje větší částice škodlivin a zajišťuje rovnoměrné rozložení proudu vzduchu. Za předčišťovacím filtrem následuje takzvaný ionizátor (5). Zde se průběžně kladně nabíjejí zbytky jemných částic škodlivin pomocí elektronů a ionizovaných molekul vzduchu v sekundových intervalech. O vlastní čištění vzduchu se stará kolektor (6). Je tvořen řadou svislých kovových desek, které jsou umístněny rovnoběžně s proudem škodlivých látek. Uvnitř kolektoru jsou kladně nabité částice škodlivin odkloněny do indukčního elektrického pole ve směru uzemněných desek. Svislá poloha kovových desek zaručuje vynikající chování při odvádění, protože odloučené škodlivé látky mohou jednoduše jen odejít sifonem. Desky kolektoru, na kterých se odlučují nečistoty, je možno očistit a znovu použít. Tuto službu můžeme provést za vás v našem moderním ultrazvukovém zařízení. Škodlivé látky jsou likvidovány samozřejmě ekologicky. plyn Tak funguje SMOG-HOG předčišťovací filtr ionizátor kolektor kolektor čistý vzduch ionizátor Obrázek znázorňuje jednostupňový elektrostatický odlučovač s odlučovacím výkonem m 3 /h 1 přívodní sběrač, vstup surového plynu (směr vzduchu ) 2 ventilátor, výstup čistého vzduchu montážní kolejnice 3 4 předčišťovací filtr 7 inspekční dvířka 6 kolektor 5 ionizátor 3 montážní kolejnice SMOG-HOG ist das international eingetragene Warenzeichen der UAS Inc., Cincinnati, Ohio.

4 SMOG-HOG - Elektrostatický vzduchový filtr Přehled standardních zařízení SH10 SH20 SH40 SH60 SH80 SH100 Pohled zepředu / Proudění vzduchu zepředu dozadu Technické údaje: SMOG-HOG provedení standardních zařízení SH M Legenda Smog-Hog Modular Nom. vzduchový výkon cha na stupeň Filtrační plo- Základní typ Napájecí zařízení napětí (V) m 3 /h m 2 Příkon kw SH ,16 SH M ,75 SH M ,5 SH SH ,5 SH ,5 SH Doplňkové vybavení a možnosti (k dostání pro všechny filtry) Naše filtrační systémy jsou k dostání také ve dvoustupňovém, příp. několikastupňovém provedení. Pro montáž do ventilačních systémů je možno dodat také filtry bez ventilátoru (zařízení XB).. sběrné prvky, potrubí přívodní sběrač pro připojení potrubních a kanalizačních rozvodů k filtru, jak na straně sání, tak také na straně výtlaku k dostání varianty s regulací počtu otáček v modulární sérii SH-M10 a SH-M20 měnič kmitočtu zvláštní napětí elektronická indikace znečištění beznapěťové kontakty pro integraci do systému pro řízení procesů výroby chladič a zařízení pro rekuperaci tepla standardní barvy RAL 6011, 7032, 7035, 5015 nebo 1002, speciální lakování na přání letní / zimní režim (cirkulace vzduchu): V průběhu topného období je vyčištěný odpadní vzduch veden zpět do pracovní haly za účelem úspory nákladů na vytápění. Možnost filtru s odsávacím výkonem až m³/h

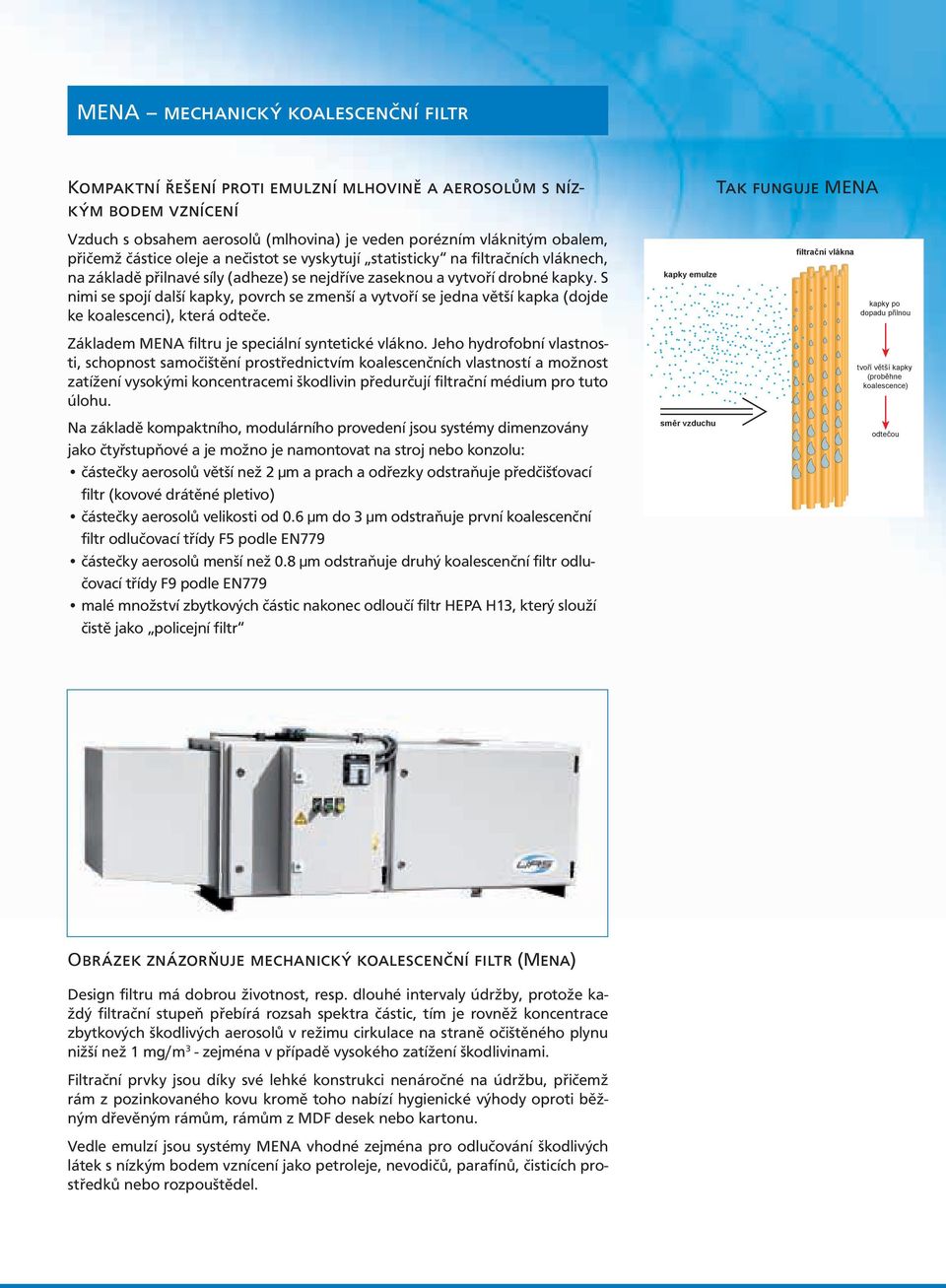

5 MENA mechanický koalescenční filtr Kompaktní řešení proti emulzní mlhovině a aerosolům s nízkým bodem vznícení Vzduch s obsahem aerosolů (mlhovina) je veden porézním vláknitým obalem, přičemž částice oleje a nečistot se vyskytují statisticky na filtračních vláknech, na základě přilnavé síly (adheze) se nejdříve zaseknou a vytvoří drobné kapky. S nimi se spojí další kapky, povrch se zmenší a vytvoří se jedna větší kapka (dojde ke koalescenci), která odteče. Základem MENA filtru je speciální syntetické vlákno. Jeho hydrofobní vlastnosti, schopnost samočištění prostřednictvím koalescenčních vlastností a možnost zatížení vysokými koncentracemi škodlivin předurčují filtrační médium pro tuto úlohu. Na základě kompaktního, modulárního provedení jsou systémy dimenzovány jako čtyřstupňové a je možno je namontovat na stroj nebo konzolu: částečky aerosolů větší než 2 µm a prach a odřezky odstraňuje předčišťovací filtr (kovové drátěné pletivo) částečky aerosolů velikosti od 0.6 µm do 3 µm odstraňuje první koalescenční filtr odlučovací třídy F5 podle EN779 částečky aerosolů menší než 0.8 µm odstraňuje druhý koalescenční filtr odlučovací třídy F9 podle EN779 malé množství zbytkových částic nakonec odloučí filtr HEPA H13, který slouží čistě jako policejní filtr kapky emulze směr vzduchu Tak funguje MENA filtrační vlákna kapky po dopadu přilnou tvoří větší kapky (proběhne koalescence) odtečou Obrázek znázorňuje mechanický koalescenční filtr (Mena) Design filtru má dobrou životnost, resp. dlouhé intervaly údržby, protože každý filtrační stupeň přebírá rozsah spektra částic, tím je rovněž koncentrace zbytkových škodlivých aerosolů v režimu cirkulace na straně očištěného plynu nižší než 1 mg/m 3 - zejména v případě vysokého zatížení škodlivinami. Filtrační prvky jsou díky své lehké konstrukci nenáročné na údržbu, přičemž rám z pozinkovaného kovu kromě toho nabízí hygienické výhody oproti běžným dřevěným rámům, rámům z MDF desek nebo kartonu. Vedle emulzí jsou systémy MENA vhodné zejména pro odlučování škodlivých látek s nízkým bodem vznícení jako petroleje, nevodičů, parafínů, čisticích prostředků nebo rozpouštědel.

6 MENA Technické údaje: Provedení standardních zařízení MENA Pro montáž do ventilačních systémů je možno dodat také filtry bez ventilátoru (zařízení XB). Filtrační plocha (koalescenčí filtr) Nom. vzduchový výkon m 3 /h Filtrační plocha na stupeň m 2 Napájecí napětí (volty) Příkon kw MENA MENA Doplňkové vybavení a možnosti vysoce účinný vzdušný filtr H13 jako následný filtr sběrné prvky, potrubí přívodní sběrač pro připojení potrubních a kanalizačních rozvodů k filtru, jak na straně sání, tak také na straně výtlaku zvláštní napětí beznapěťové kontakty pro integraci do systému pro řízení procesů výroby standardní barvy RAL 6011, 7032, 7035, 5015 nebo 1002, speciální lakování na přání letní / zimní režim (cirkulace vzduchu): V průběhu topného období je vyčištěný vzduch veden zpět do pracovní haly za účelem úspory nákladů na vytápění.

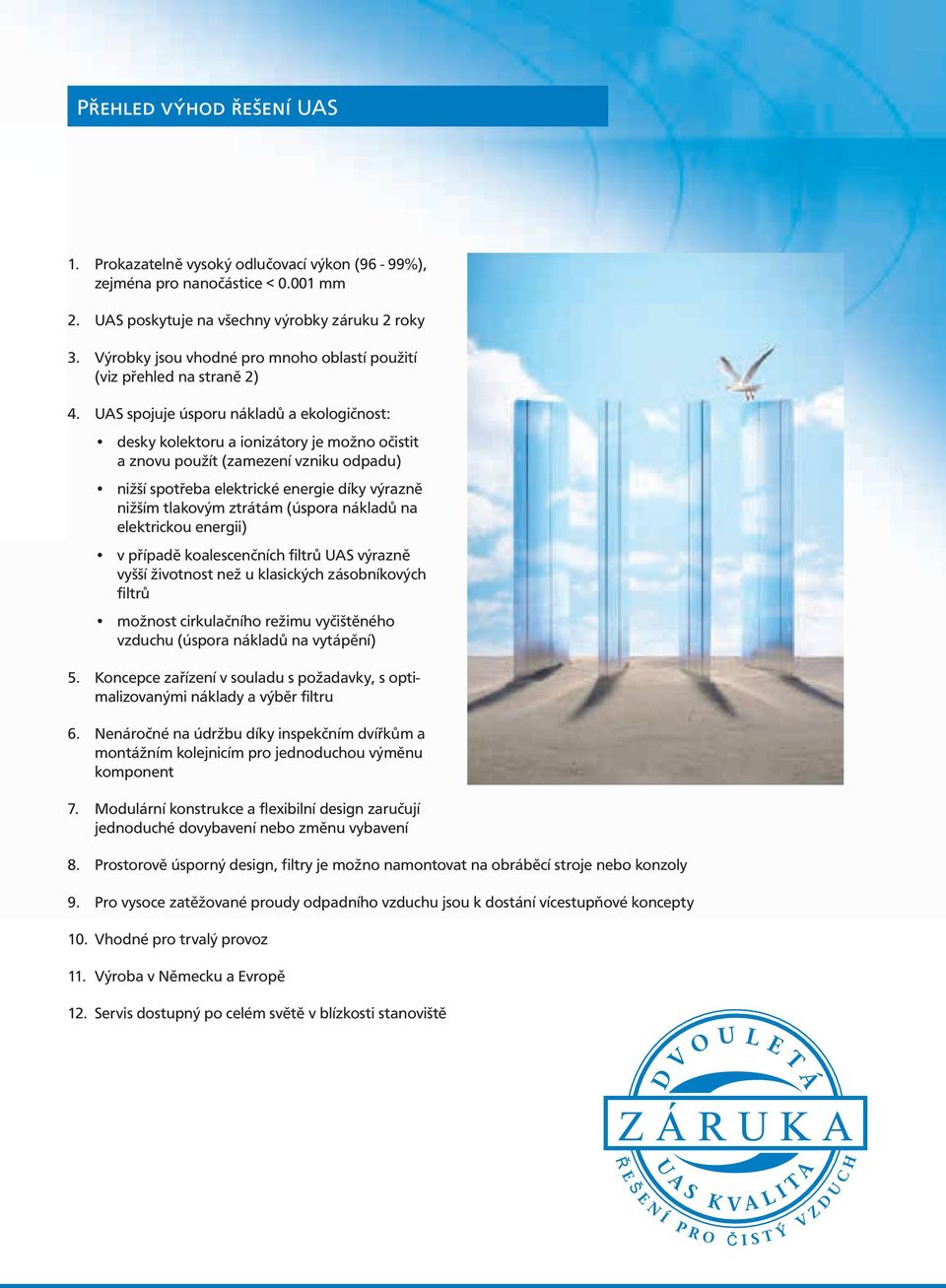

7 Přehled výhod řešení UAS 1. Prokazatelně vysoký odlučovací výkon (96-99%), zejména pro nanočástice < mm 2. UAS poskytuje na všechny výrobky záruku 2 roky 3. Výrobky jsou vhodné pro mnoho oblastí použití (viz přehled na straně 2) 4. UAS spojuje úsporu nákladů a ekologičnost: desky kolektoru a ionizátory je možno očistit a znovu použít (zamezení vzniku odpadu) nižší spotřeba elektrické energie díky výrazně nižším tlakovým ztrátám (úspora nákladů na elektrickou energii) v případě koalescenčních filtrů UAS výrazně vyšší životnost než u klasických zásobníkových filtrů možnost cirkulačního režimu vyčištěného vzduchu (úspora nákladů na vytápění) 5. Koncepce zařízení v souladu s požadavky, s optimalizovanými náklady a výběr filtru 6. Nenáročné na údržbu díky inspekčním dvířkům a montážním kolejnicím pro jednoduchou výměnu komponent 7. Modulární konstrukce a flexibilní design zaručují jednoduché dovybavení nebo změnu vybavení 8. Prostorově úsporný design, filtry je možno namontovat na obráběcí stroje nebo konzoly 9. Pro vysoce zatěžované proudy odpadního vzduchu jsou k dostání vícestupňové koncepty 10. Vhodné pro trvalý provoz 11. Výroba v Německu a Evropě 12. Servis dostupný po celém světě v blízkosti stanoviště

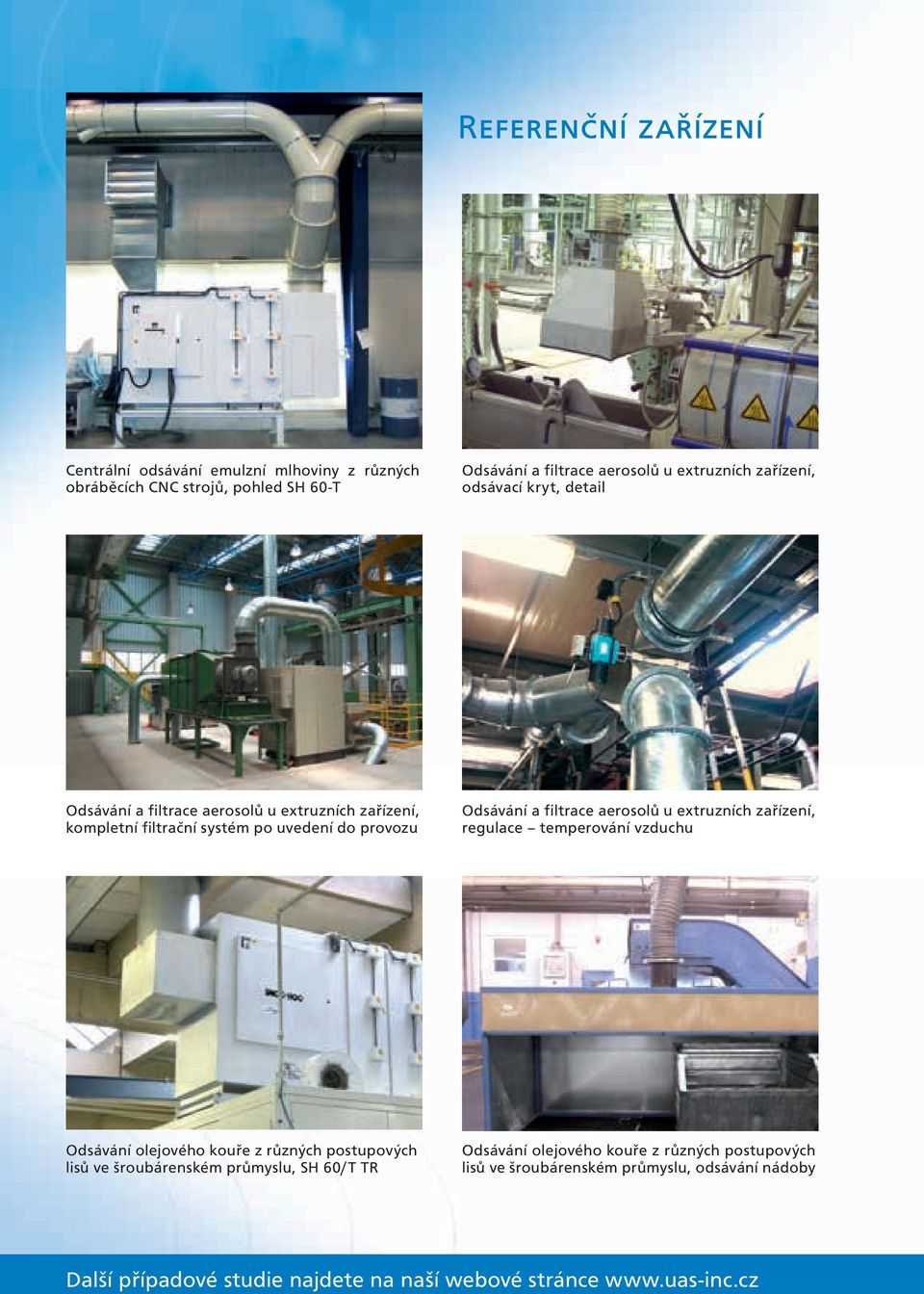

8 Referenční zařízení Centrální odsávání emulzní mlhoviny z různých obráběcích CNC strojů, pohled SH 60-T Odsávání a filtrace aerosolů u extruzních zařízení, odsávací kryt, detail Odsávání a filtrace aerosolů u extruzních zařízení, kompletní filtrační systém po uvedení do provozu Odsávání a filtrace aerosolů u extruzních zařízení, regulace temperování vzduchu Odsávání olejového kouře z různých postupových lisů ve šroubárenském průmyslu, SH 60/T TR Odsávání olejového kouře z různých postupových lisů ve šroubárenském průmyslu, odsávání nádoby Další případové studie najdete na naší webové stránce

9 SMOG-HOG s odlučovačem kapek a variabilním jmenovitým výkonem m 3 /h pro odsávání emulzní mlhoviny Odlučování emulzní mlhoviny s obsahem grafitu u postupů hliníkového kování SMOG-HOG SH-20/Tridem pro odlučování olejové mlhoviny a kouře u CNC stroje SMOG-HOG SH-40/Tandem s výškově nastavitelným teleskopickým krytem. Odsávání aerosolů změkčovadel u tří kabelových vytlačovacích lisů Odsávání olejové mlhoviny z kalicí nádoby SMOG-HOG SH-100/TR s integrovaným předřazeným odlučovačem kapek pro vzduchový výkon m 3 /h pro odsávání emulzní mlhoviny u 6 obráběcích center a zpětné vedení vzduchu

10 Systémová řešení a služby pro ochranu životního prostředí S rostoucí celosvětovou industrializací rostou také požadavky na ochranu životního prostředí. Znečišťování vzduchu, vody a půdy a také neustálá spotřeba surovin a energie vyžadují technické a hospodářsky optimalizované postupy. Vysoká kvalita služeb a celosvětová síť poboček a zastoupení v blízkosti zákazníka tvoří další důležitou součást podnikové filozofie UAS Inc. UAS stojí na vaší straně jako kompetentní partner všude po celém světě. Všechno z jedné ruky. Využijte našeho poradenství. Vytvoříme pro vás na základě podrobné analýzy projekt filtračního systému přizpůsobeného speciálně vašim rámcovým podmínkám. Náš zkušený servisní tým je vám k dispozici za účelem montáže, uvedení do provozu, vyškolení a údržby zařízení. Filtrační prvky naší produktové řady Smog-Hog je možno vyprat a znovu použít. Čištění vašich SH filtrační vložek se provádí odborně na přání podle nejnovějšího stavu techniky v našich ultrazvukových pracích lázních, přičemž UAS Inc. zajišťuje likvidaci škodlivých látek. Rev 11/13 Navštivte nás na Internetu:
