1 Průmyslová ochrana čistoty ovzduší pomocí systému Odlučování průmyslových prachů a kouře ProTura filtrační patrony z nanovláken nová dimenze filtrační techniky

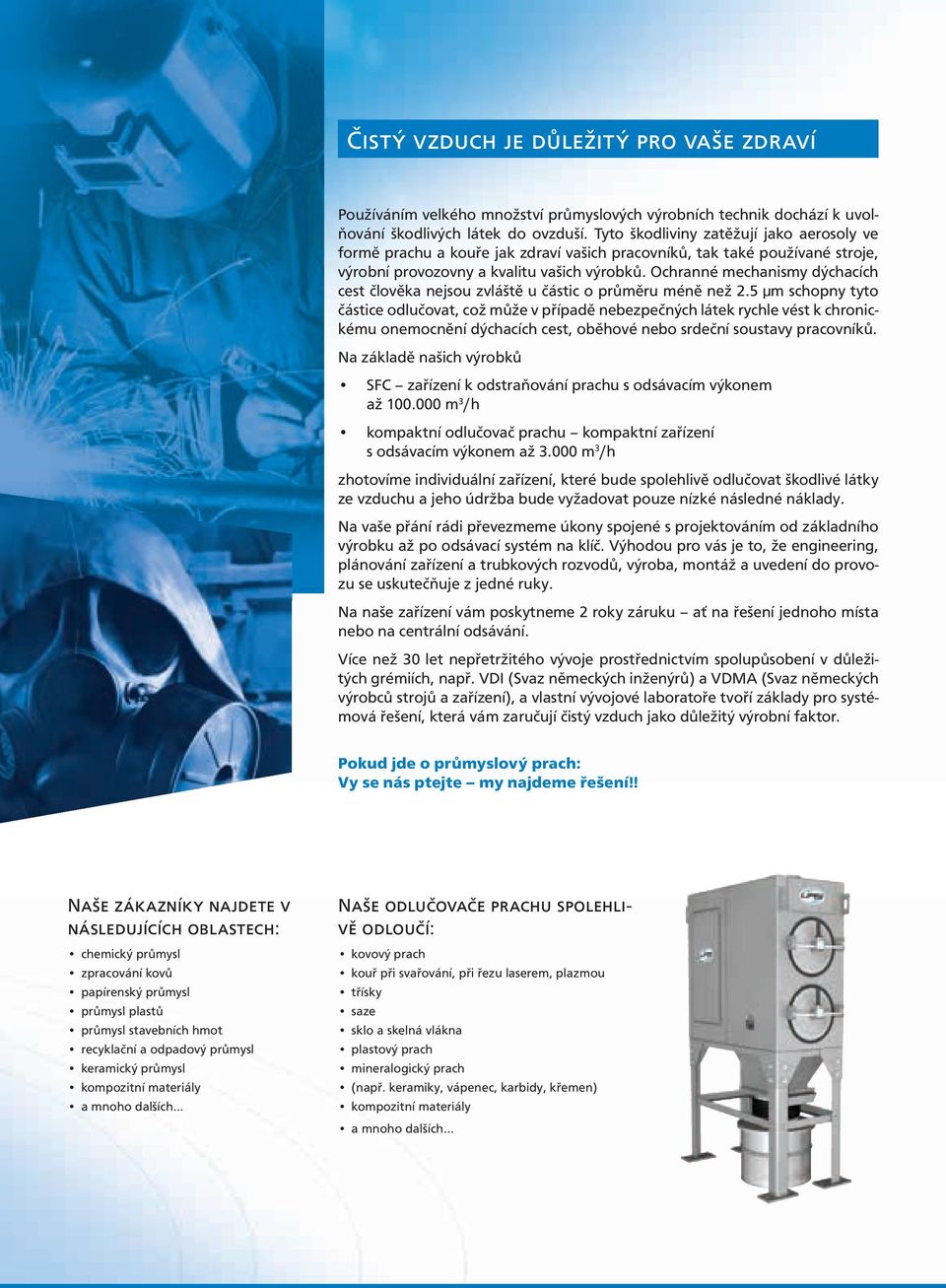

2 Čistý vzduch je důležitý pro vaše zdraví Používáním velkého množství průmyslových výrobních technik dochází k uvolňování škodlivých látek do ovzduší. Tyto škodliviny zatěžují jako aerosoly ve formě prachu a kouře jak zdraví vašich pracovníků, tak také používané stroje, výrobní provozovny a kvalitu vašich výrobků. Ochranné mechanismy dýchacích cest člověka nejsou zvláště u částic o průměru méně než 2.5 µm schopny tyto částice odlučovat, což může v případě nebezpečných látek rychle vést k chronickému onemocnění dýchacích cest, oběhové nebo srdeční soustavy pracovníků. Na základě našich výrobků SFC zařízení k odstraňování prachu s odsávacím výkonem až m 3 /h kompaktní odlučovač prachu kompaktní zařízení s odsávacím výkonem až m 3 /h zhotovíme individuální zařízení, které bude spolehlivě odlučovat škodlivé látky ze vzduchu a jeho údržba bude vyžadovat pouze nízké následné náklady. Na vaše přání rádi převezmeme úkony spojené s projektováním od základního výrobku až po odsávací systém na klíč. Výhodou pro vás je to, že engineering, plánování zařízení a trubkových rozvodů, výroba, montáž a uvedení do provozu se uskutečňuje z jedné ruky. Na naše zařízení vám poskytneme 2 roky záruku ať na řešení jednoho místa nebo na centrální odsávání. Více než 30 let nepřetržitého vývoje prostřednictvím spolupůsobení v důležitých grémiích, např. VDI (Svaz německých inženýrů) a VDMA (Svaz německých výrobců strojů a zařízení), a vlastní vývojové laboratoře tvoří základy pro systémová řešení, která vám zaručují čistý vzduch jako důležitý výrobní faktor. Pokud jde o průmyslový prach: Vy se nás ptejte my najdeme řešení!! Naše zákazníky najdete v následujících oblastech: chemický průmysl zpracování kovů papírenský průmysl průmysl plastů průmysl stavebních hmot recyklační a odpadový průmysl keramický průmysl kompozitní materiály a mnoho dalších... Naše odlučovače prachu spolehlivě odloučí: kovový prach kouř při svařování, při řezu laserem, plazmou třísky saze sklo a skelná vlákna plastový prach mineralogický prach (např. keramiky, vápenec, karbidy, křemen) kompozitní materiály a mnoho dalších...

3 Nová dimenze filtrační techniky Naše filtrační patrony zaručují vysoký odlučovací výkon, dlouhou životnost a nabízejí vám tak velké nákladové výhody v průběhu životního cyklu výrobku. Díky bohaté paletě dostupných filtračních médií a s podporou naší laboratoře v Drážďanech vám můžeme vždy nabídnout řešení filtrace šité na míru a to i proti karcinogenním a jedovatým nebezpečným látkám. Technologie nanovláken Nanovlákna na filtračních patronách UAS mají průměr nm (cca 0,001 lidského vlasu). Jsou napnuty jako síť s jemnými oky na filtračním substrátu a jsou základem mnoha technických i ekonomických předností. Prach se odlučuje na této husté síti s jemnými oky, která zaručuje maximální odlučovací výkon i v případě jemného prachu v dolní nanooblasti. V nezávislých zkušebních laboratořích byly certifikovány následující odlučovací výkony: MERV 15* podle ASHRAE Standard F9 podle EN779 M podle DIN EN60335 Snímek: rastrový elektronový mikroskop 5.000x Tuto filtrační patronu je možno označit jako pravý povrchový filtr. Síť z nanovláken zamezuje pronikání prachových částic do filtračního média a zabraňuje hloubkové filtraci. Filtrovaný prach, který zůstane na povrchu filtračních patron, se automaticky očistí pomocí integrovaného čisticího systému během provozu. Tím se enormně zvýší životnost filtru (cca faktor 2) oproti běžným filtračním patronám. Filtrační patrona Filtrační médium Filtrační plocha (m 2 ) Max. teplotní rozsah ProTura nanovlákno FR** Substrát z celulózy a polyesteru s vrstvou nanovláken (se sníženou vznětlivostí) C ProTura nanovlákno FR, široké přehyby** Substrát z celulózy a polyesteru s vrstvou nanovláken (se sníženou vznětlivostí) C Spun Bond P Spun Bond T Polyesterové vláknité rouno (meltblown) Polyesterové vláknité rouno s membránou PTFE na povrchu C C * MERV = Minimum Efficiency Reporting Values **k dostání také v antistatickém provedení

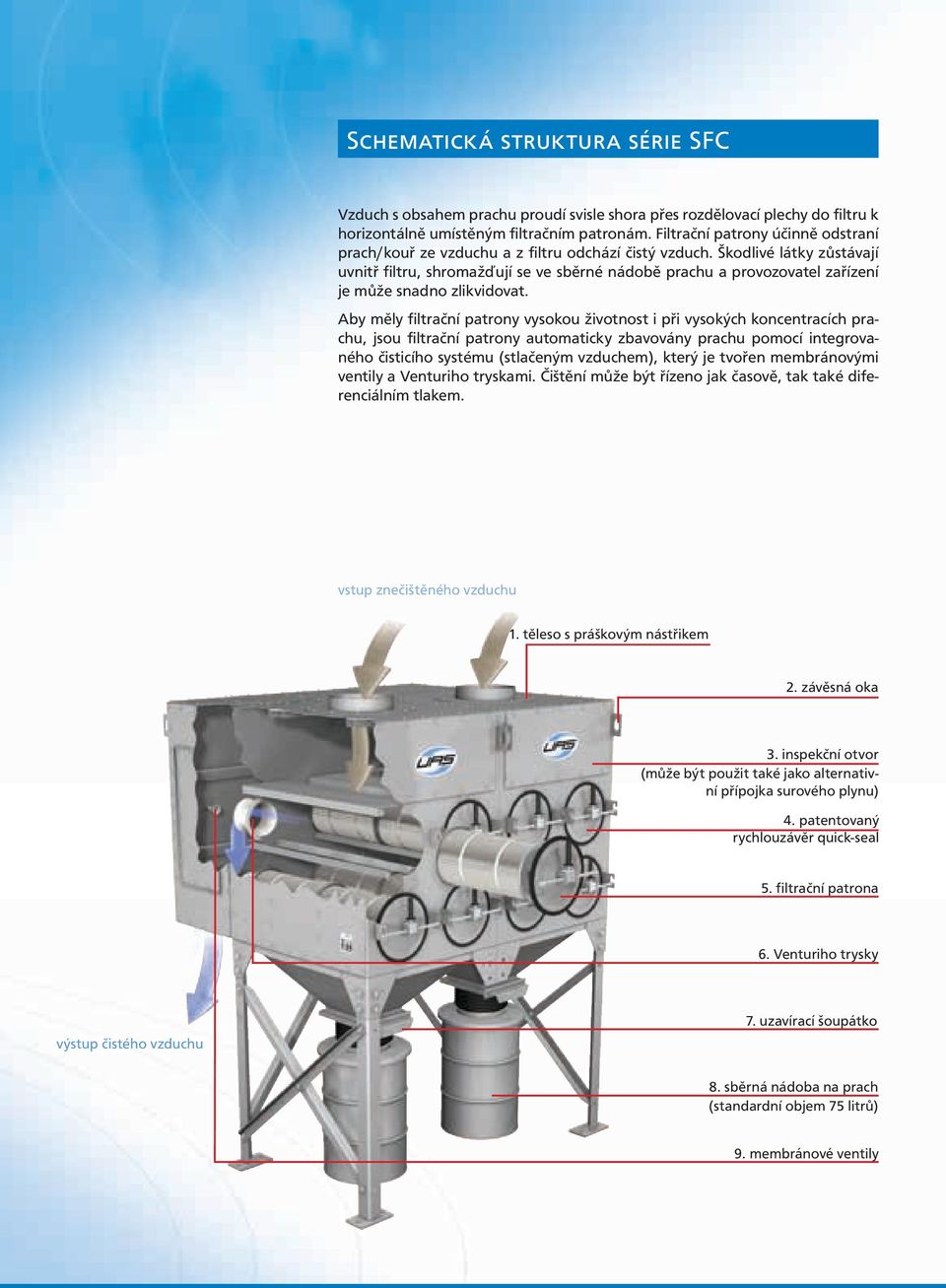

4 Schematická struktura série SFC Vzduch s obsahem prachu proudí svisle shora přes rozdělovací plechy do filtru k horizontálně umístěným filtračním patronám. Filtrační patrony účinně odstraní prach/kouř ze vzduchu a z filtru odchází čistý vzduch. Škodlivé látky zůstávají uvnitř filtru, shromažďují se ve sběrné nádobě prachu a provozovatel zařízení je může snadno zlikvidovat. Aby měly filtrační patrony vysokou životnost i při vysokých koncentracích prachu, jsou filtrační patrony automaticky zbavovány prachu pomocí integrovaného čisticího systému (stlačeným vzduchem), který je tvořen membránovými ventily a Venturiho tryskami. Čištění může být řízeno jak časově, tak také diferenciálním tlakem. vstup znečištěného vzduchu 1. těleso s práškovým nástřikem 2. závěsná oka 3. inspekční otvor (může být použit také jako alternativní přípojka surového plynu) 4. patentovaný rychlouzávěr quick-seal 5. filtrační patrona 6. Venturiho trysky výstup čistého vzduchu 7. uzavírací šoupátko 8. sběrná nádoba na prach (standardní objem 75 litrů) 9. membránové ventily

5 SFC2-2 SFC4-2 SFC6-2 SFC6-3 Na přání nabízíme filtrační systémy na klíč ZAHRNUJÍCÍ: ventilátory řízení trubkové rozvody a trubní vestavby zachycovací prvky a poklopy předčišťovací filtr nárazový deskový odlučovač a cyklóna následný filtr HEPA, aktivní uhlí montáž uvedení do provozu měření emisí servis Doplňkové vybavení protihlukové pakety turniketové propusti ochrana proti jiskrám ochrana proti požáru a explozi K dostání jsou další doplňkové komponenty a příslušenství na vyžádání.

6 Přednosti patronového filtru Princip stavebnice Vysoká flexibilita díky modulární konstrukci systému. Robustní design Masivní konstrukce z nosných rámů je odolná proti rychlosti větru až 160 km/h a intenzitě zemětřesení 4. Práškový nástřik Práškový nástřik (fosfátovaný) umožňuje dlouhý provoz bez koroze i při venkovním umístění filtru. Samočinné pulzní čištění Patentovaná souhra membránových ventilů a Venturiho trysek zajišťuje automatické odstranění prachu z filtračních patron v průběhu provozu zařízení. Toto čištění může být řízeno jak časem, tak také diferenciálním tlakem. Tím dochází k delší životnosti a nižší spotřebě stlačeného vzduchu. SFC NÁRAZ STLAČENÉHO VZDUCHU Patent 6, 902, 592 přívod stlačeného vzduchu přetlak 6 bar Venturiho tryska membránový ventil tryska injektoru filtrační patrona Rozvod proudění Rozvod proudění optimalizovaný prostřednictvím simulací CFD zajišťuje rovnoměrný rozptyl prachu na patronách a zlepšuje trvanlivost filtračních patron. Přednosti filtračních patron 1. Nižší investiční náklady díky výkonnějším filtračním patronám 2. Lepší životnost oproti běžným filtračním patronám 3. Vyšší odlučovací výkon i v nanooblasti (certifikováno nezávislými zkušebními laboratořemi) 4. Úspora energetických nákladů a emisí CO 2 5. Výhodné ceny náhradních dílů filtračních patron (vývoj a výroba je prováděna sesterskou firmou v USA exkluzivně pro UAS)

7 Referenční zařízení pro plazmový řezací stůl, zde s předřazeným odlučovačem (cyklónem) pro odsávání kouře při svařování a brusného prachu pro odsávání kouře při svařování na práškové nástřiky na lakovací prášek na plastový prach

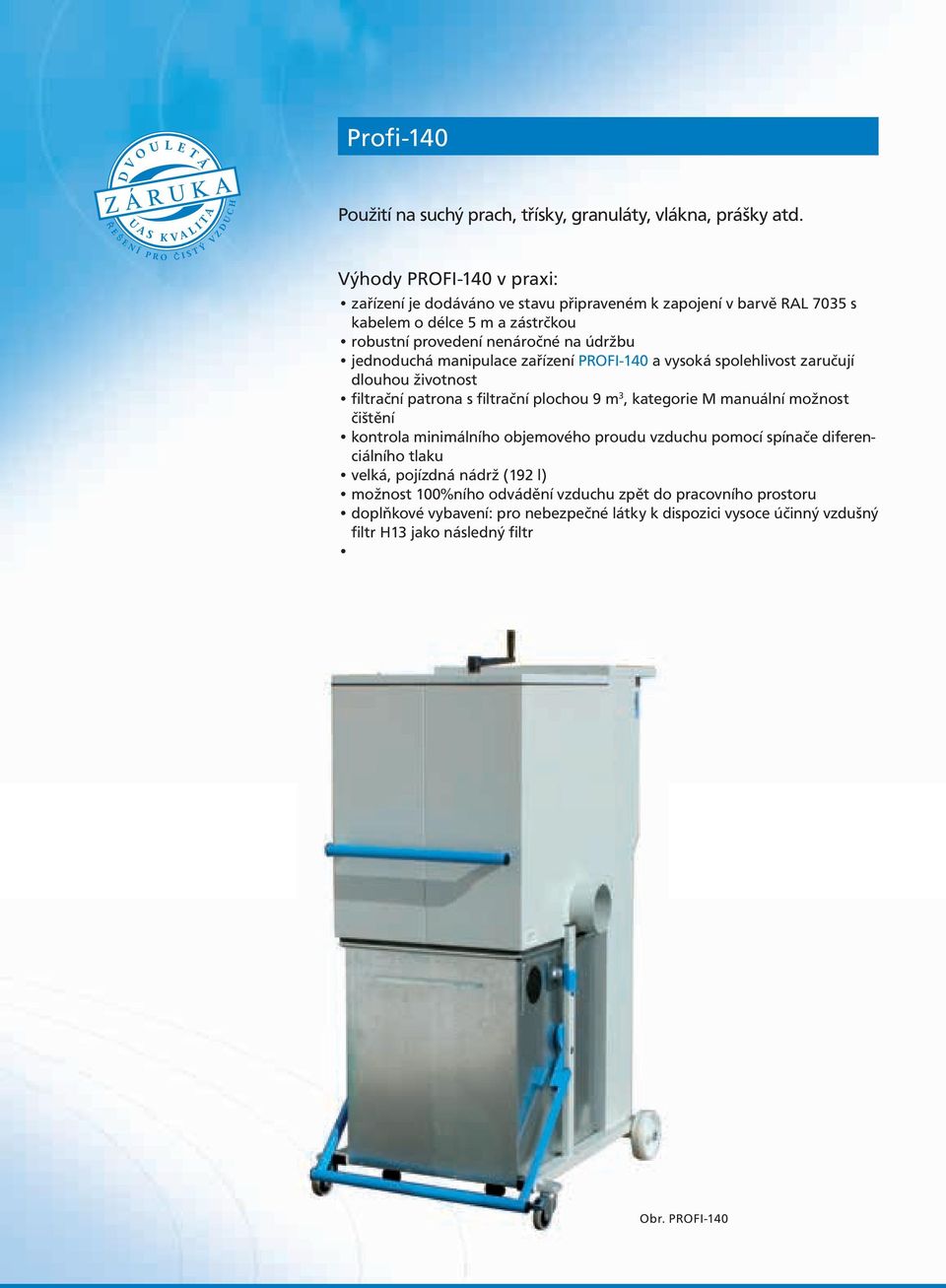

8 Profi-140 Použití na suchý prach, třísky, granuláty, vlákna, prášky atd. Výhody PROFI-140 v praxi: zařízení je dodáváno ve stavu připraveném k zapojení v barvě RAL 7035 s kabelem o délce 5 m a zástrčkou robustní provedení nenáročné na údržbu jednoduchá manipulace zařízení PROFI-140 a vysoká spolehlivost zaručují dlouhou životnost filtrační patrona s filtrační plochou 9 m 3, kategorie M manuální možnost čištění kontrola minimálního objemového proudu vzduchu pomocí spínače diferenciálního tlaku velká, pojízdná nádrž (192 l) možnost 100%ního odvádění vzduchu zpět do pracovního prostoru doplňkové vybavení: pro nebezpečné látky k dispozici vysoce účinný vzdušný filtr H13 jako následný filtr Obr. PROFI-140

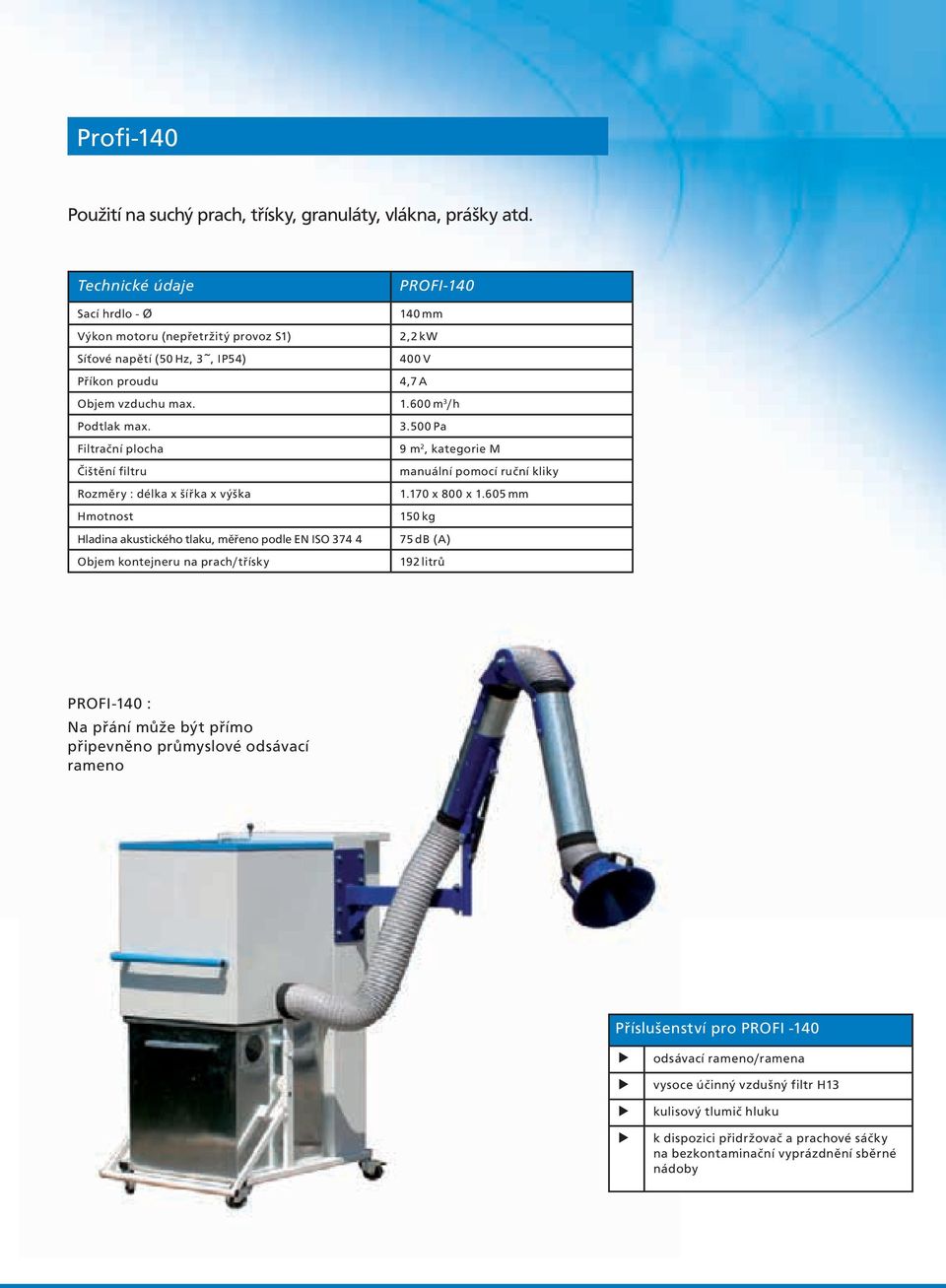

9 Profi-140 Použití na suchý prach, třísky, granuláty, vlákna, prášky atd. Technické údaje Sací hrdlo - Ø Výkon motoru (nepřetržitý provoz S1) Síťové napětí (50 Hz, 3~, IP54) Příkon proudu PROFI mm 2,2 kw 400 V 4,7 A Objem vzduchu max m 3 /h Podtlak max. Filtrační plocha Čištění filtru Rozměry : délka x šířka x výška Hmotnost Hladina akustického tlaku, měřeno podle EN ISO Objem kontejneru na prach/třísky Pa 9 m 2, kategorie M manuální pomocí ruční kliky x 800 x mm 150 kg 75 db (A) 192 litrů PROFI-140 : Na přání může být přímo připevněno průmyslové odsávací rameno Příslušenství pro PROFI -140 odsávací rameno/ramena vysoce účinný vzdušný filtr H13 kulisový tlumič hluku k dispozici přidržovač a prachové sáčky na bezkontaminační vyprázdnění sběrné nádoby

10 Standard I a Standard II Použití na suchý prach, třísky, granuláty, kouř, vlákna, prášky atd. Čelní pohled STANDARD I : možnost provedení s kulisovým tlumičem hluku Výhody série Standard v praxi: zařízení je dodáváno ve stavu připraveném k zapojení v barvě RAL 7035 s kabelem o délce 5 m a zástrčkou možnost nepřetržitého provozu díky robustním a výkonným středotlakým ventilátorům vhodné pro odsávání jednoho místa nebo více míst hlavní filtr: filtrační patrona s 12 m 2 z polyesteru, kategorie M, vyrobil United Air Specialists automatické pulzní čištění JET pomocí časové regulace snadná výměna kontejneru na prach/třísky pomocí zvedacího a spouštěcího mechanismu Zadní pohled STANDARD II : možnost provedení s odlučovačem jisker, sací hrdlo 200 mm Filtrační patrona společnosti United Air Specialists možnost filtračních patron také s nanovláknem ProTura Příslušenství pro sérii Standard kulisový tlumič hluku vysoce účinný vzdušný filtr H13 Odlučovač jisker k dispozici přidržovač a prachové sáčky na bezkontaminační vyprázdnění sběrné nádoby

11 Standard I a Standard II Použití na suchý prach, třísky, granuláty, kouř, vlákna, prášky atd. Technické údaje STANDARD I STANDARD II Sací hrdlo - Ø 140 mm 200 mm Výkon motoru (nepřetržitý provoz S1) 2,2 kw 3,0 kw Síťové napětí (50 Hz, 3~, IP54) 400 V Příkon proudu 4,6 A 6,1 A Objem vzduchu max m 3 /h m 3 /h Podtlak max Pa Pa Počet filtračních patron (typ polyester kat. M) 1 2 Filtrační plocha 12 m 2, kategorie M 24 m 2, kategorie M Čištění filtru systémem JET (stlačený vzduch) Rozměry: délka x šířka x výška * časová regulace 630 x x mm 630 x x mm Hmotnost 170 kg 210 kg Hladina akustického tlaku, měřeno podle EN ISO Objem kontejneru na prach/ třísky 79 db(a) 79 db(a) 30 litrů 40 litrů Tlaková nádoba se 2 magnetickými ventily pro STANDARD II kulisový tlumič hluku STANDARD I : Speciální konstrukce pro použití pro grafit na přání s nainstalovaným kulisový tlumičem hluku

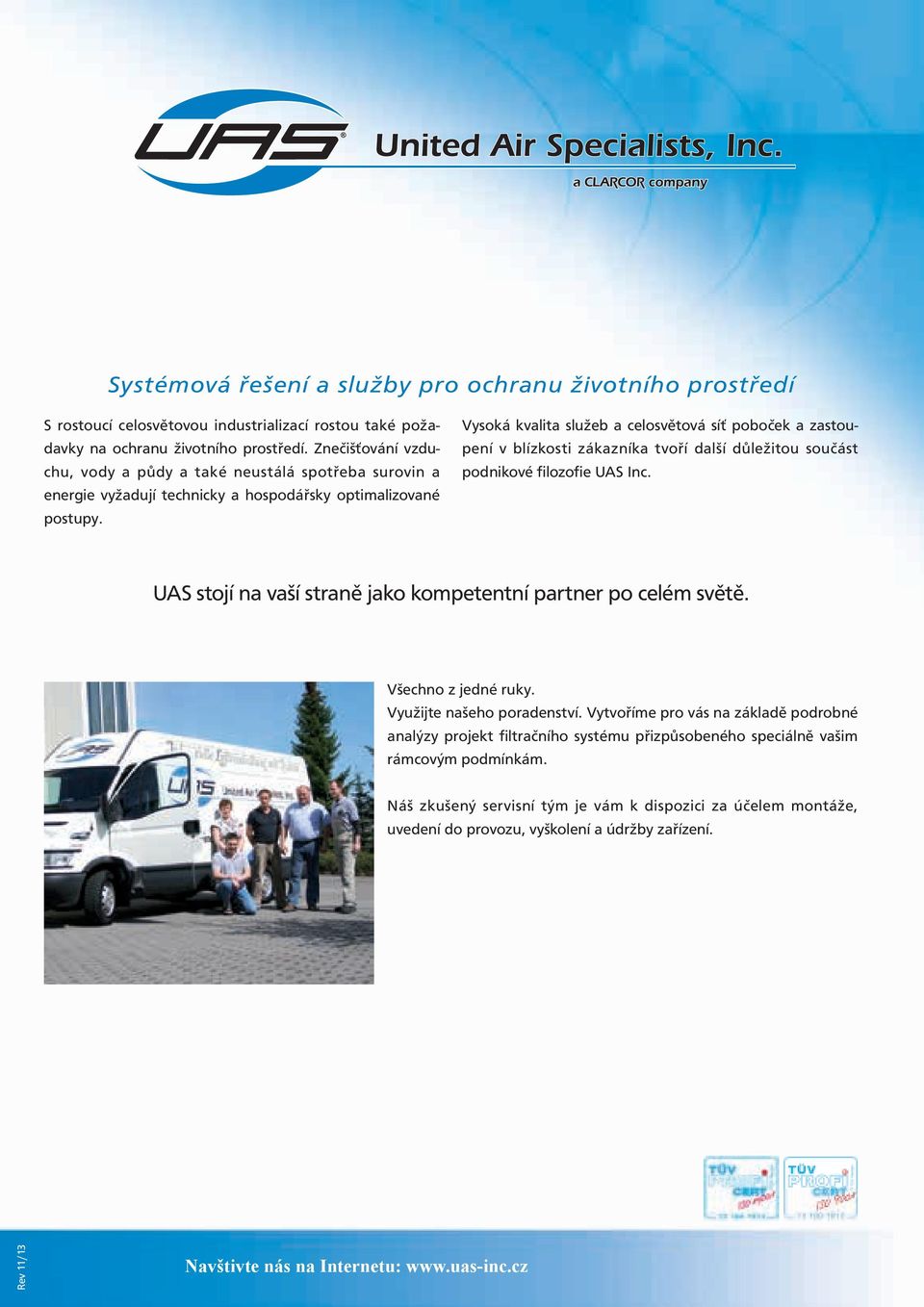

12 Systémová řešení a služby pro ochranu životního prostředí S rostoucí celosvětovou industrializací rostou také požadavky na ochranu životního prostředí. Znečišťování vzduchu, vody a půdy a také neustálá spotřeba surovin a energie vyžadují technicky a hospodářsky optimalizované postupy. Vysoká kvalita služeb a celosvětová síť poboček a zastoupení v blízkosti zákazníka tvoří další důležitou součást podnikové filozofie UAS Inc. UAS stojí na vaší straně jako kompetentní partner po celém světě. Všechno z jedné ruky. Využijte našeho poradenství. Vytvoříme pro vás na základě podrobné analýzy projekt filtračního systému přizpůsobeného speciálně vašim rámcovým podmínkám. Náš zkušený servisní tým je vám k dispozici za účelem montáže, uvedení do provozu, vyškolení a údržby zařízení. Rev 11/13 Navštivte nás na Internetu:
