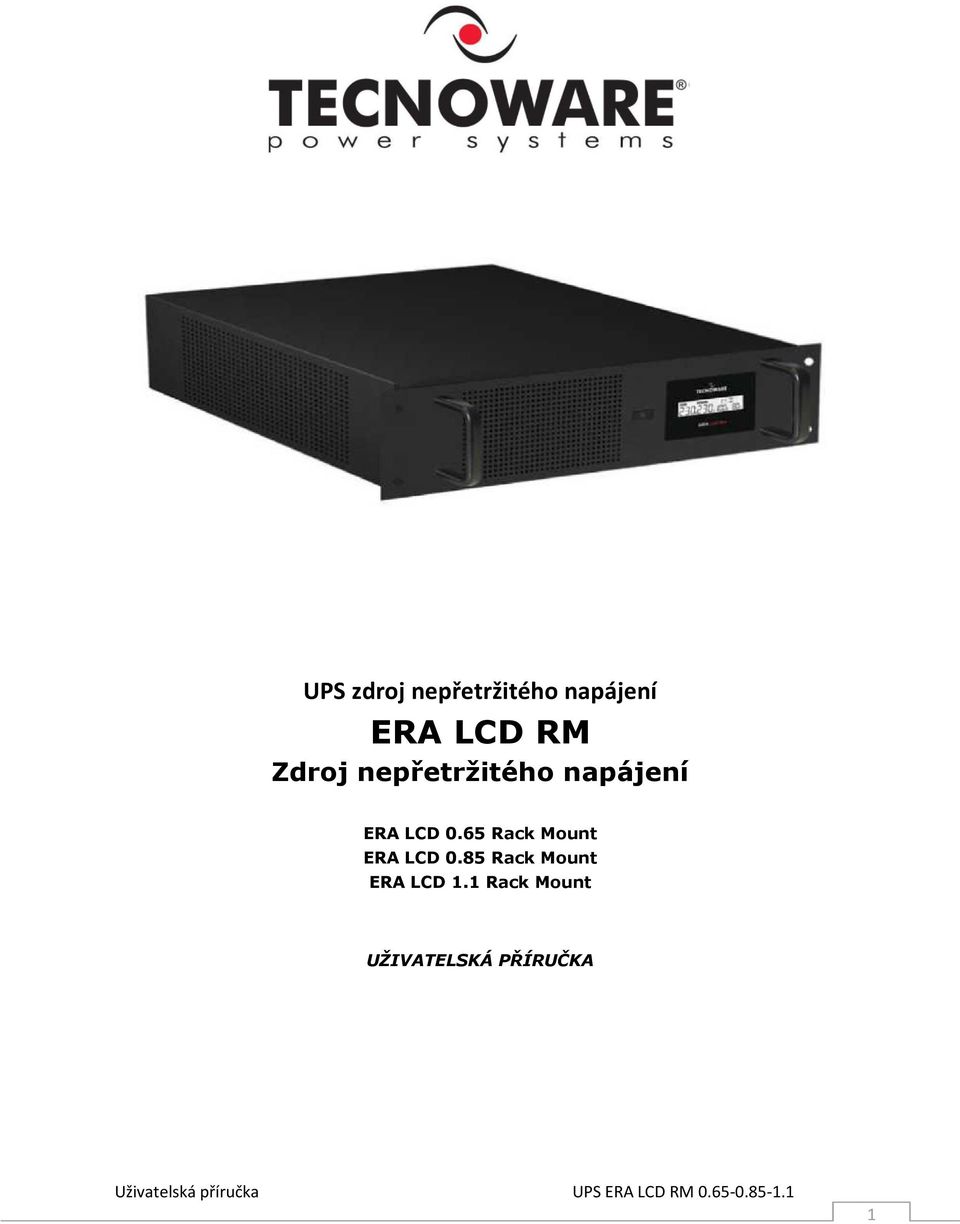

1 UPS zdroj nepřetržitého napájení ERA LCD RM Zdroj nepřetržitého napájení ERA LCD 0.65 Rack Mount ERA LCD 0.85 Rack Mount ERA LCD 1.1 Rack Mount UŽIVATELSKÁ PŘÍRUČKA Uživatelská příručka UPS ERA LCD RM

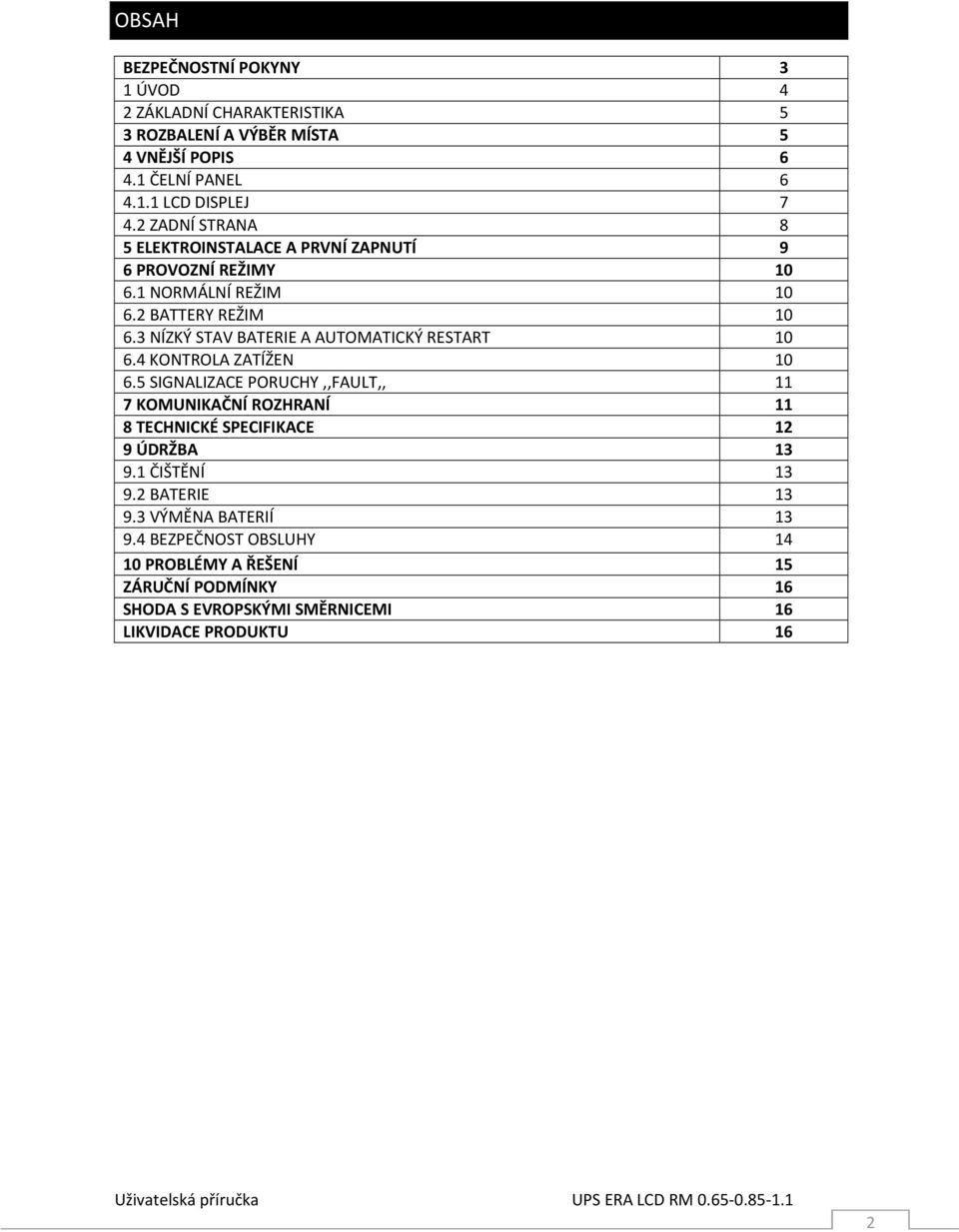

2 OBSAH BEZPEČNOSTNÍ POKYNY 3 1 ÚVOD 4 2 ZÁKLADNÍ CHARAKTERISTIKA 5 3 ROZBALENÍ A VÝBĚR MÍSTA 5 4 VNĚJŠÍ POPIS ČELNÍ PANEL LCD DISPLEJ ZADNÍ STRANA 8 5 ELEKTROINSTALACE A PRVNÍ ZAPNUTÍ 9 6 PROVOZNÍ REŽIMY NORMÁLNÍ REŽIM BATTERY REŽIM NÍZKÝ STAV BATERIE A AUTOMATICKÝ RESTART KONTROLA ZATÍŽEN SIGNALIZACE PORUCHY,,FAULT,, 11 7 KOMUNIKAČNÍ ROZHRANÍ 11 8 TECHNICKÉ SPECIFIKACE 12 9 ÚDRŽBA ČIŠTĚNÍ BATERIE VÝMĚNA BATERIÍ BEZPEČNOST OBSLUHY PROBLÉMY A ŘEŠENÍ 15 ZÁRUČNÍ PODMÍNKY 16 SHODA S EVROPSKÝMI SMĚRNICEMI 16 LIKVIDACE PRODUKTU 16 2

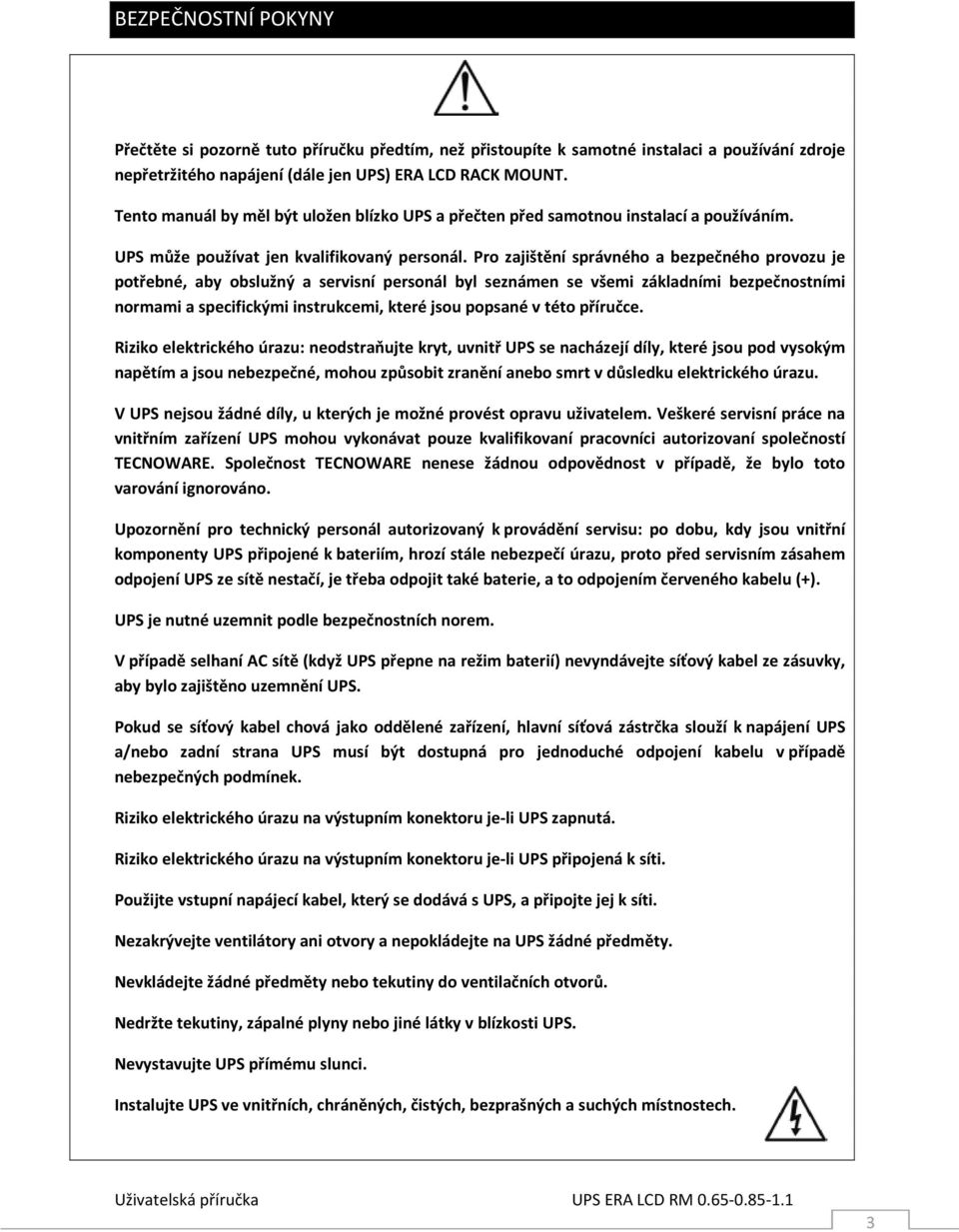

3 BEZPEČNOSTNÍ POKYNY Přečtěte si pozorně tuto příručku předtím, než přistoupíte k samotné instalaci a používání zdroje nepřetržitého napájení (dále jen UPS) ERA LCD RACK MOUNT. Tento manuál by měl být uložen blízko UPS a přečten před samotnou instalací a používáním. UPS může používat jen kvalifikovaný personál. Pro zajištění správného a bezpečného provozu je potřebné, aby obslužný a servisní personál byl seznámen se všemi základními bezpečnostními normami a specifickými instrukcemi, které jsou popsané v této příručce. Riziko elektrického úrazu: neodstraňujte kryt, uvnitř UPS se nacházejí díly, které jsou pod vysokým napětím a jsou nebezpečné, mohou způsobit zranění anebo smrt v důsledku elektrického úrazu. V UPS nejsou žádné díly, u kterých je možné provést opravu uživatelem. Veškeré servisní práce na vnitřním zařízení UPS mohou vykonávat pouze kvalifikovaní pracovníci autorizovaní společností TECNOWARE. Společnost TECNOWARE nenese žádnou odpovědnost v případě, že bylo toto varování ignorováno. Upozornění pro technický personál autorizovaný k provádění servisu: po dobu, kdy jsou vnitřní komponenty UPS připojené k bateriím, hrozí stále nebezpečí úrazu, proto před servisním zásahem odpojení UPS ze sítě nestačí, je třeba odpojit také baterie, a to odpojením červeného kabelu (+). UPS je nutné uzemnit podle bezpečnostních norem. V případě selhaní AC sítě (když UPS přepne na režim baterií) nevyndávejte síťový kabel ze zásuvky, aby bylo zajištěno uzemnění UPS. Pokud se síťový kabel chová jako oddělené zařízení, hlavní síťová zástrčka slouží k napájení UPS a/nebo zadní strana UPS musí být dostupná pro jednoduché odpojení kabelu v případě nebezpečných podmínek. Riziko elektrického úrazu na výstupním konektoru je-li UPS zapnutá. Riziko elektrického úrazu na výstupním konektoru je-li UPS připojená k síti. Použijte vstupní napájecí kabel, který se dodává s UPS, a připojte jej k síti. Nezakrývejte ventilátory ani otvory a nepokládejte na UPS žádné předměty. Nevkládejte žádné předměty nebo tekutiny do ventilačních otvorů. Nedržte tekutiny, zápalné plyny nebo jiné látky v blízkosti UPS. Nevystavujte UPS přímému slunci. Instalujte UPS ve vnitřních, chráněných, čistých, bezprašných a suchých místnostech. 3

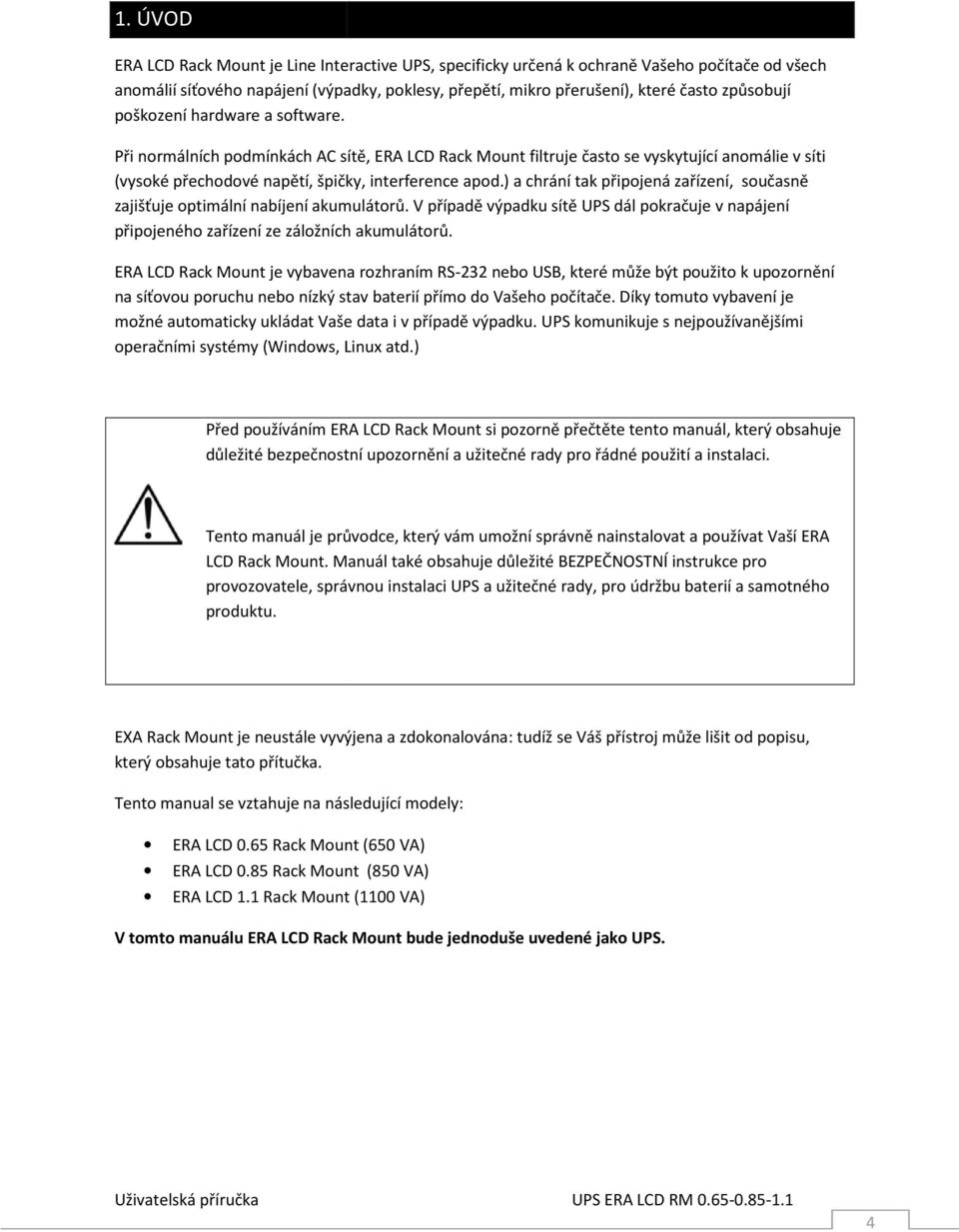

4 1. ÚVOD ERA LCD Rack Mount je Line Interactive UPS, specificky určená k ochraně Vašeho počítače od všech anomálií síťového napájení (výpadky, poklesy, přepětí, mikro přerušení), které často způsobují poškození hardware a software. Při normálních podmínkách AC sítě, ERA LCD Rack Mount filtruje často se vyskytující anomálie v síti (vysoké přechodové napětí, špičky, interference apod.) a chrání tak připojená zařízení, současně zajišťuje optimální nabíjení akumulátorů. V případě výpadku sítě UPS dál pokračuje v napájení připojeného zařízení ze záložních akumulátorů. ERA LCD Rack Mount je vybavena rozhraním RS-232 nebo USB, které může být použito k upozornění na síťovou poruchu nebo nízký stav baterií přímo do Vašeho počítače. Díky tomuto vybavení je možné automaticky ukládat Vaše data i v případě výpadku. UPS komunikuje s nejpoužívanějšími operačními systémy (Windows, Linux atd.) Před používáním ERA LCD Rack Mount si pozorně přečtěte tento manuál, který obsahuje důležité bezpečnostní upozornění a užitečné rady pro řádné použití a instalaci. Tento manuál je průvodce, který vám umožní správně nainstalovat a používat Vaší ERA LCD Rack Mount. Manuál také obsahuje důležité BEZPEČNOSTNÍ instrukce pro provozovatele, správnou instalaci UPS a užitečné rady, pro údržbu baterií a samotného produktu. EXA Rack Mount je neustále vyvýjena a zdokonalována: tudíž se Váš přístroj může lišit od popisu, který obsahuje tato přítučka. Tento manual se vztahuje na následující modely: ERA LCD 0.65 Rack Mount (650 VA) ERA LCD 0.85 Rack Mount (850 VA) ERA LCD 1.1 Rack Mount (1100 VA) V tomto manuálu ERA LCD Rack Mount bude jednoduše uvedené jako UPS. Uživatelská příručka UPS ERA LCD RM

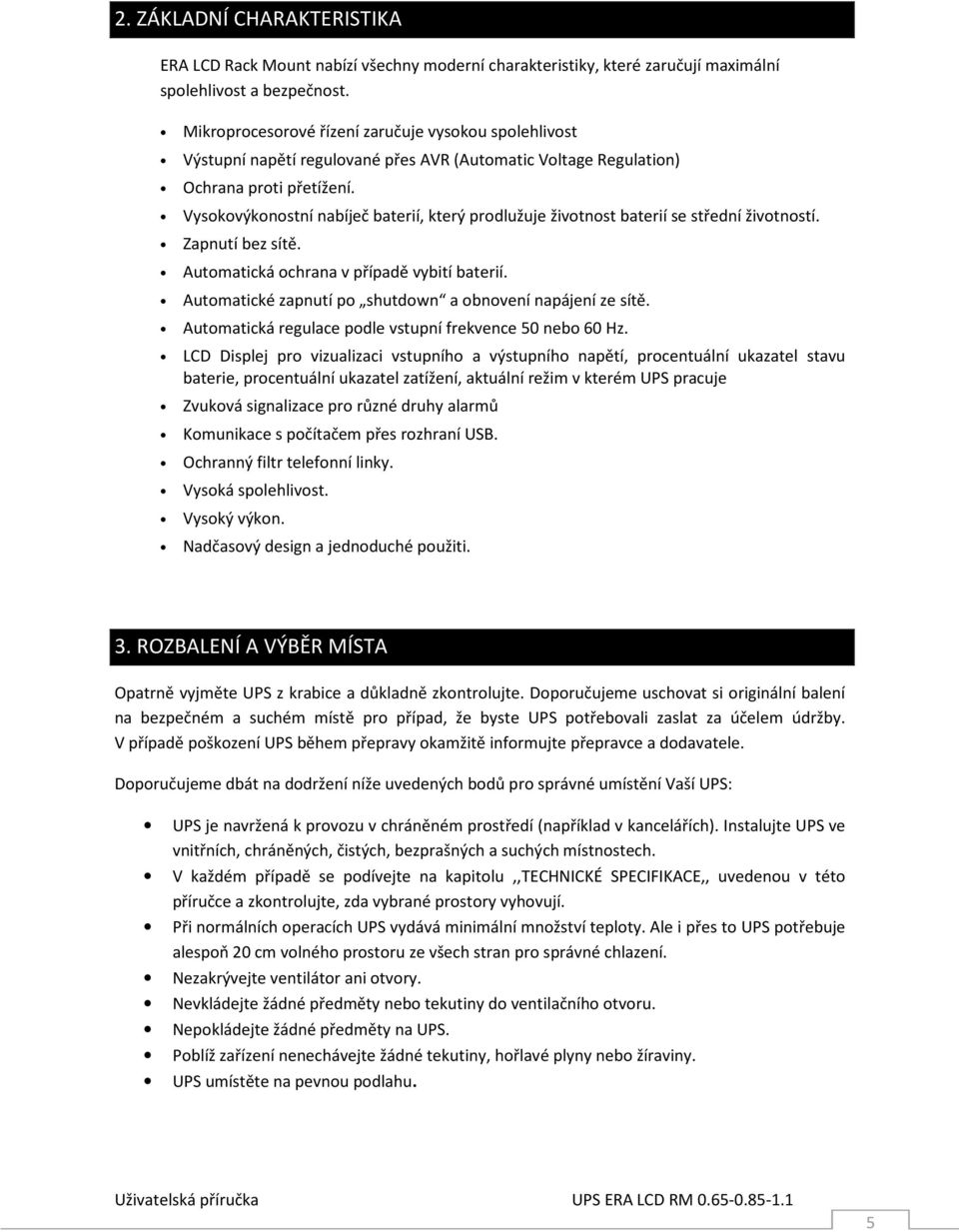

5 2. ZÁKLADNÍ CHARAKTERISTIKA ERA LCD Rack Mount nabízí všechny moderní charakteristiky, které zaručují maximální spolehlivost a bezpečnost. Mikroprocesorové řízení zaručuje vysokou spolehlivost Výstupní napětí regulované přes AVR (Automatic Voltage Regulation) Ochrana proti přetížení. Vysokovýkonostní nabíječ baterií, který prodlužuje životnost baterií se střední životností. Zapnutí bez sítě. Automatická ochrana v případě vybití baterií. Automatické zapnutí po shutdown a obnovení napájení ze sítě. Automatická regulace podle vstupní frekvence 50 nebo 60 Hz. LCD Displej pro vizualizaci vstupního a výstupního napětí, procentuální ukazatel stavu baterie, procentuální ukazatel zatížení, aktuální režim v kterém UPS pracuje Zvuková signalizace pro různé druhy alarmů Komunikace s počítačem přes rozhraní USB. Ochranný filtr telefonní linky. Vysoká spolehlivost. Vysoký výkon. Nadčasový design a jednoduché použiti. 3. ROZBALENÍ A VÝBĚR MÍSTA Opatrně vyjměte UPS z krabice a důkladně zkontrolujte. Doporučujeme uschovat si originální balení na bezpečném a suchém místě pro případ, že byste UPS potřebovali zaslat za účelem údržby. V případě poškození UPS během přepravy okamžitě informujte přepravce a dodavatele. Doporučujeme dbát na dodržení níže uvedených bodů pro správné umístění Vaší UPS: UPS je navržená k provozu v chráněném prostředí (například v kancelářích). Instalujte UPS ve vnitřních, chráněných, čistých, bezprašných a suchých místnostech. V každém případě se podívejte na kapitolu,,technické SPECIFIKACE,, uvedenou v této příručce a zkontrolujte, zda vybrané prostory vyhovují. Při normálních operacích UPS vydává minimální množství teploty. Ale i přes to UPS potřebuje alespoň 20 cm volného prostoru ze všech stran pro správné chlazení. Nezakrývejte ventilátor ani otvory. Nevkládejte žádné předměty nebo tekutiny do ventilačního otvoru. Nepokládejte žádné předměty na UPS. Poblíž zařízení nenechávejte žádné tekutiny, hořlavé plyny nebo žíraviny. UPS umístěte na pevnou podlahu. 5

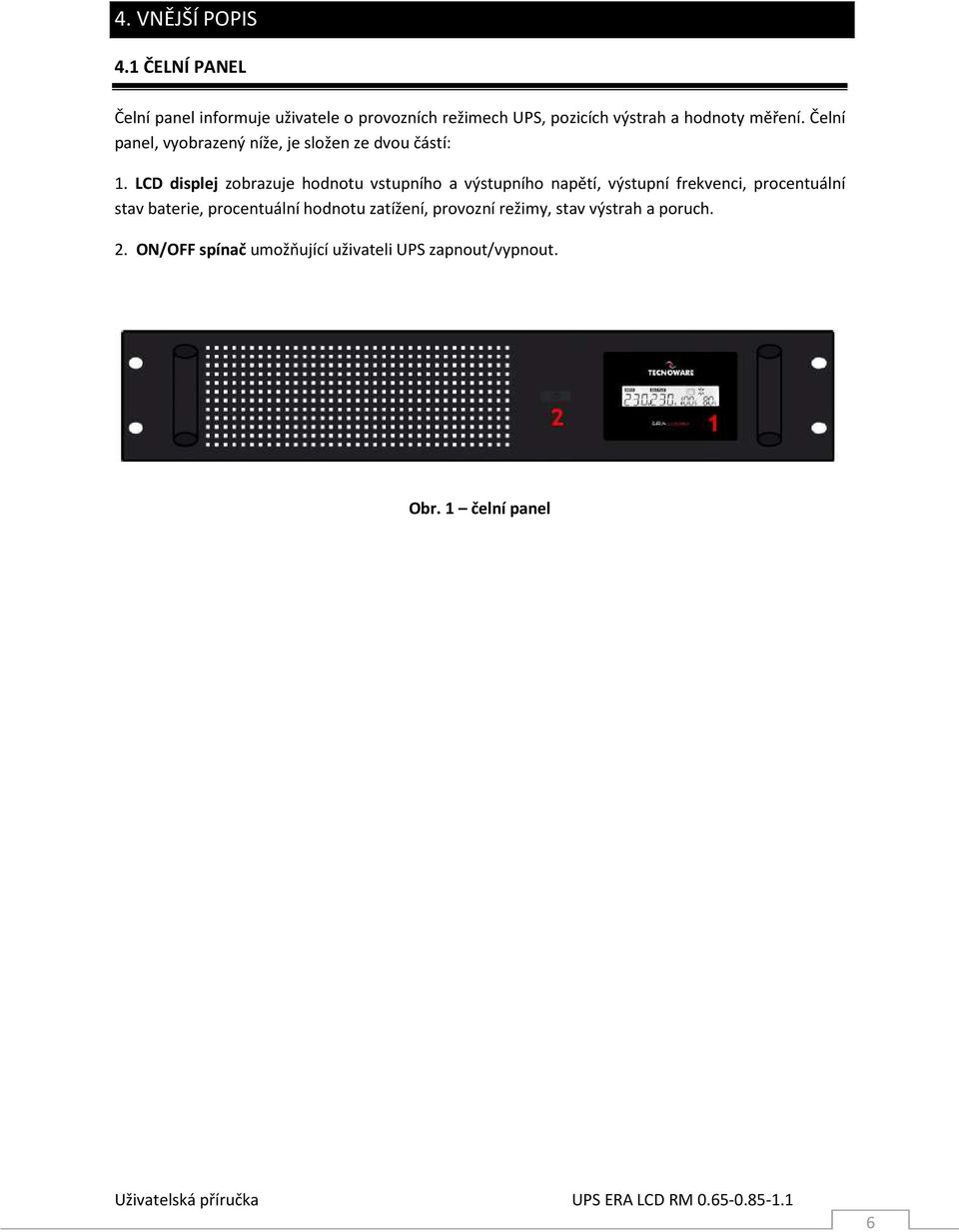

6 4. VNĚJŠÍ POPIS 4.1 ČELNÍ PANEL Čelní panel informuje uživatele o provozních režimech UPS, pozicích výstrah a hodnoty měření. Čelní panel, vyobrazený níže, je složen ze dvou částí: 1. LCD displej zobrazuje hodnotu vstupního a výstupního napětí, výstupní frekvenci, procentuální stav baterie, procentuální hodnotu zatížení, provozní režimy, stav výstrah a poruch. 2. ON/OFF spínač umožňující uživateli UPS zapnout/vypnout. Obr. 1 čelní panel 6

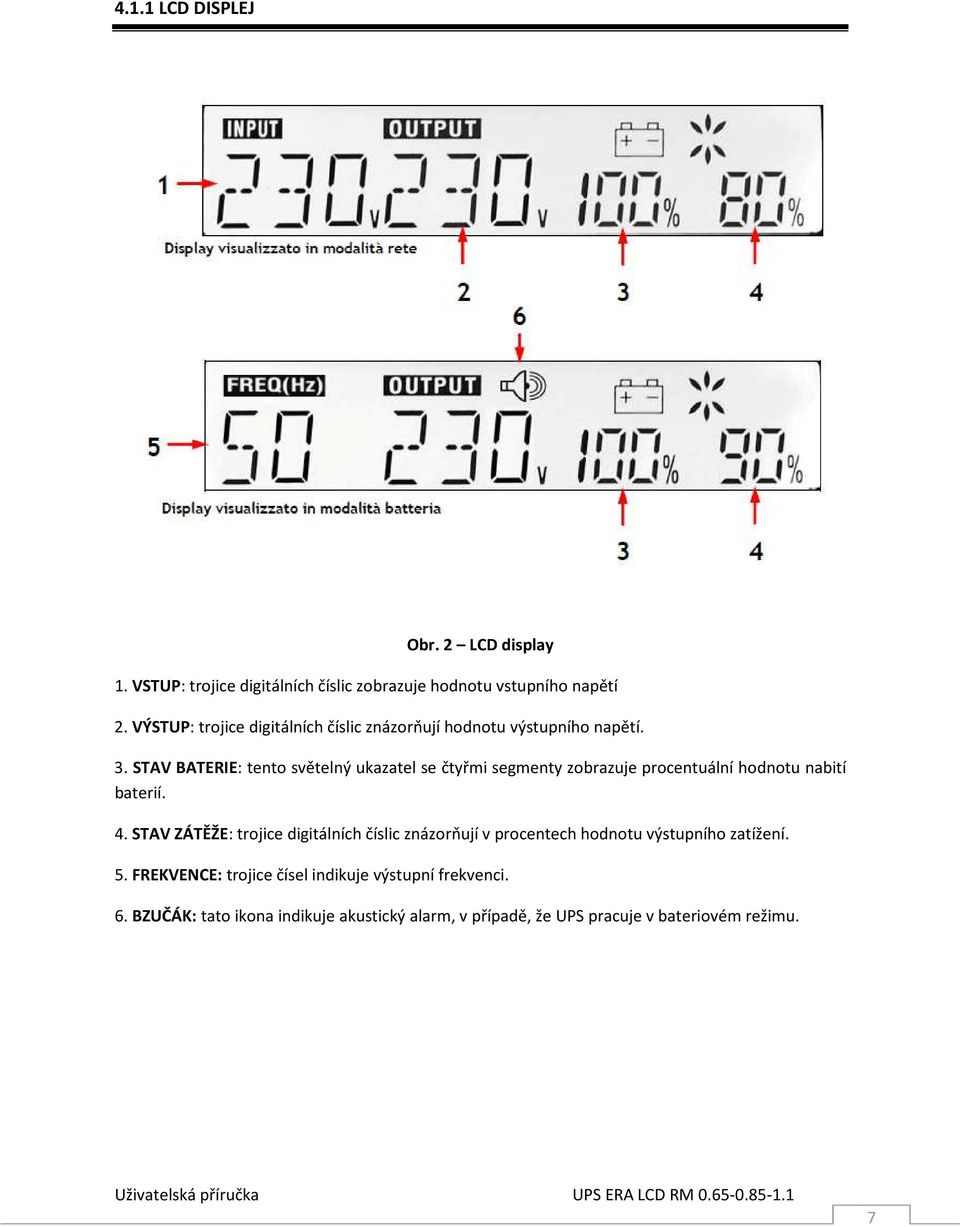

7 4.1.1 LCD DISPLEJ Obr. 2 LCD display 1. VSTUP: trojice digitálních číslic zobrazuje hodnotu vstupního napětí 2. VÝSTUP: trojice digitálních číslic znázorňují hodnotu výstupního napětí. 3. STAV BATERIE: tento světelný ukazatel se čtyřmi segmenty zobrazuje procentuální hodnotu nabití baterií. 4. STAV ZÁTĚŽE: trojice digitálních číslic znázorňují v procentech hodnotu výstupního zatížení. 5. FREKVENCE: trojice čísel indikuje výstupní frekvenci. 6. BZUČÁK: tato ikona indikuje akustický alarm, v případě, že UPS pracuje v bateriovém režimu. 7

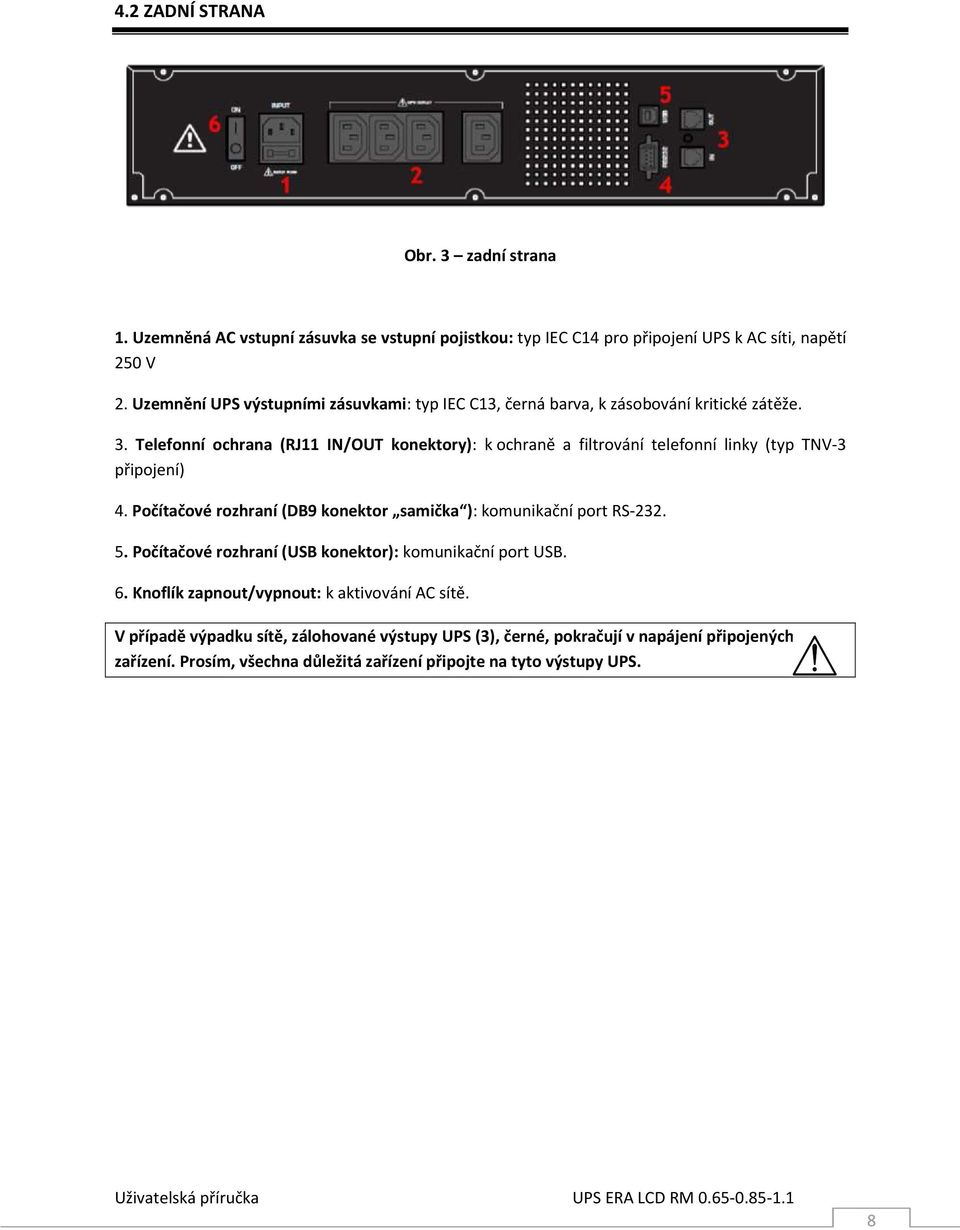

8 4.2 ZADNÍ STRANA Obr. 3 zadní strana 1. Uzemněná AC vstupní zásuvka se vstupní pojistkou: typ IEC C14 pro připojení UPS k AC síti, napětí 250 V 2. Uzemnění UPS výstupními zásuvkami: typ IEC C13, černá barva, k zásobování kritické zátěže. 3. Telefonní ochrana (RJ11 IN/OUT konektory): k ochraně a filtrování telefonní linky (typ TNV-3 připojení) 4. Počítačové rozhraní (DB9 konektor samička ): komunikační port RS Počítačové rozhraní (USB konektor): komunikační port USB. 6. Knoflík zapnout/vypnout: k aktivování AC sítě. V případě výpadku sítě, zálohované výstupy UPS (3), černé, pokračují v napájení připojených zařízení. Prosím, všechna důležitá zařízení připojte na tyto výstupy UPS. 8

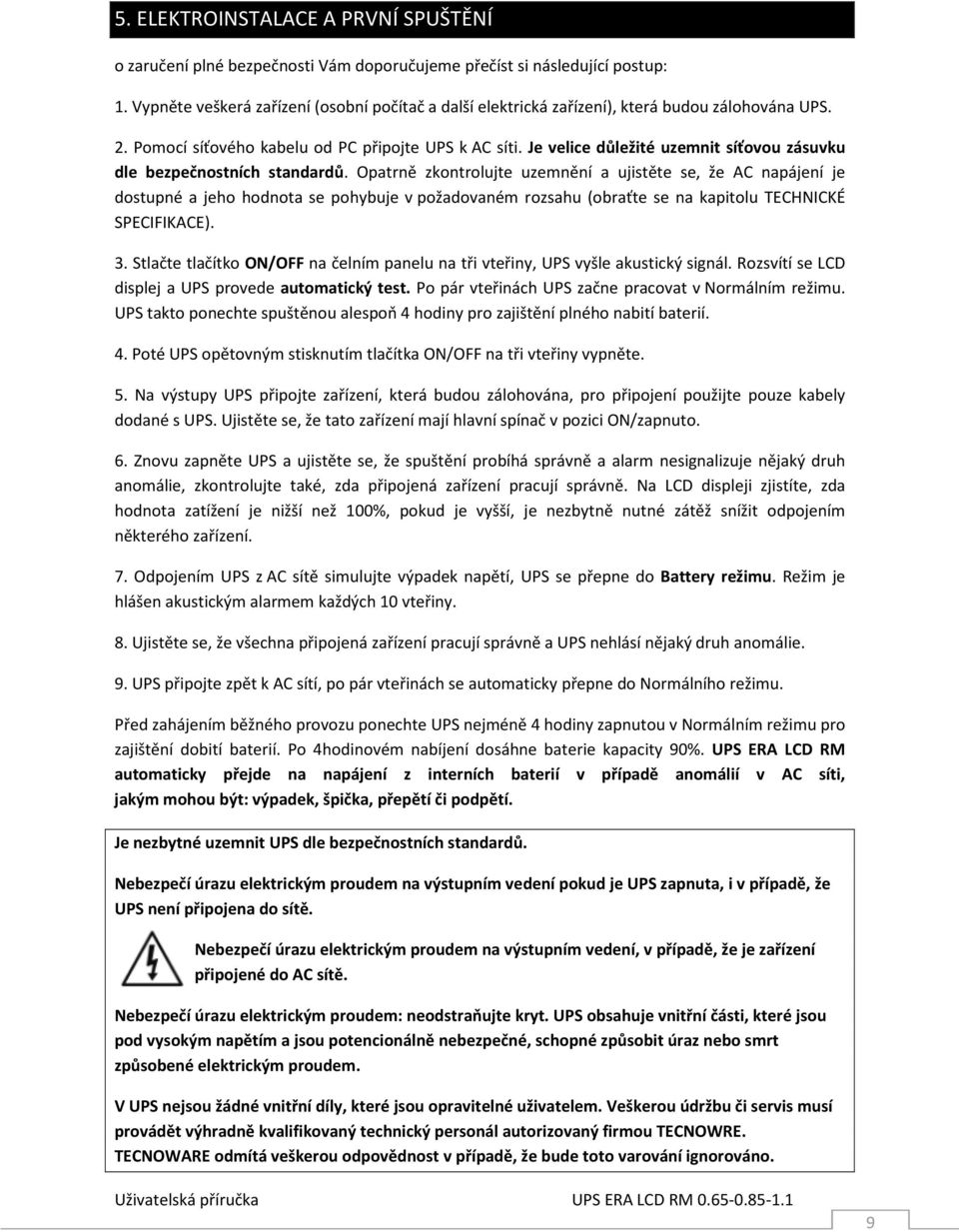

9 5. ELEKTROINSTALACE A PRVNÍ SPUŠTĚNÍ o zaručení plné bezpečnosti Vám doporučujeme přečíst si následující postup: 1. Vypněte veškerá zařízení (osobní počítač a další elektrická zařízení), která budou zálohována UPS. 2. Pomocí síťového kabelu od PC připojte UPS k AC síti. Je velice důležité uzemnit síťovou zásuvku dle bezpečnostních standardů. Opatrně zkontrolujte uzemnění a ujistěte se, že AC napájení je dostupné a jeho hodnota se pohybuje v požadovaném rozsahu (obraťte se na kapitolu TECHNICKÉ SPECIFIKACE). 3. Stlačte tlačítko ON/OFF na čelním panelu na tři vteřiny, UPS vyšle akustický signál. Rozsvítí se LCD displej a UPS provede automatický test. Po pár vteřinách UPS začne pracovat v Normálním režimu. UPS takto ponechte spuštěnou alespoň 4 hodiny pro zajištění plného nabití baterií. 4. Poté UPS opětovným stisknutím tlačítka ON/OFF na tři vteřiny vypněte. 5. Na výstupy UPS připojte zařízení, která budou zálohována, pro připojení použijte pouze kabely dodané s UPS. Ujistěte se, že tato zařízení mají hlavní spínač v pozici ON/zapnuto. 6. Znovu zapněte UPS a ujistěte se, že spuštění probíhá správně a alarm nesignalizuje nějaký druh anomálie, zkontrolujte také, zda připojená zařízení pracují správně. Na LCD displeji zjistíte, zda hodnota zatížení je nižší než 100%, pokud je vyšší, je nezbytně nutné zátěž snížit odpojením některého zařízení. 7. Odpojením UPS z AC sítě simulujte výpadek napětí, UPS se přepne do Battery režimu. Režim je hlášen akustickým alarmem každých 10 vteřiny. 8. Ujistěte se, že všechna připojená zařízení pracují správně a UPS nehlásí nějaký druh anomálie. 9. UPS připojte zpět k AC sítí, po pár vteřinách se automaticky přepne do Normálního režimu. Před zahájením běžného provozu ponechte UPS nejméně 4 hodiny zapnutou v Normálním režimu pro zajištění dobití baterií. Po 4hodinovém nabíjení dosáhne baterie kapacity 90%. UPS ERA LCD RM automaticky přejde na napájení z interních baterií v případě anomálií v AC síti, jakým mohou být: výpadek, špička, přepětí či podpětí. Je nezbytné uzemnit UPS dle bezpečnostních standardů. Nebezpečí úrazu elektrickým proudem na výstupním vedení pokud je UPS zapnuta, i v případě, že UPS není připojena do sítě. Nebezpečí úrazu elektrickým proudem na výstupním vedení, v případě, že je zařízení připojené do AC sítě. Nebezpečí úrazu elektrickým proudem: neodstraňujte kryt. UPS obsahuje vnitřní části, které jsou pod vysokým napětím a jsou potencionálně nebezpečné, schopné způsobit úraz nebo smrt způsobené elektrickým proudem. V UPS nejsou žádné vnitřní díly, které jsou opravitelné uživatelem. Veškerou údržbu či servis musí provádět výhradně kvalifikovaný technický personál autorizovaný firmou TECNOWRE. TECNOWARE odmítá veškerou odpovědnost v případě, že bude toto varování ignorováno. 9

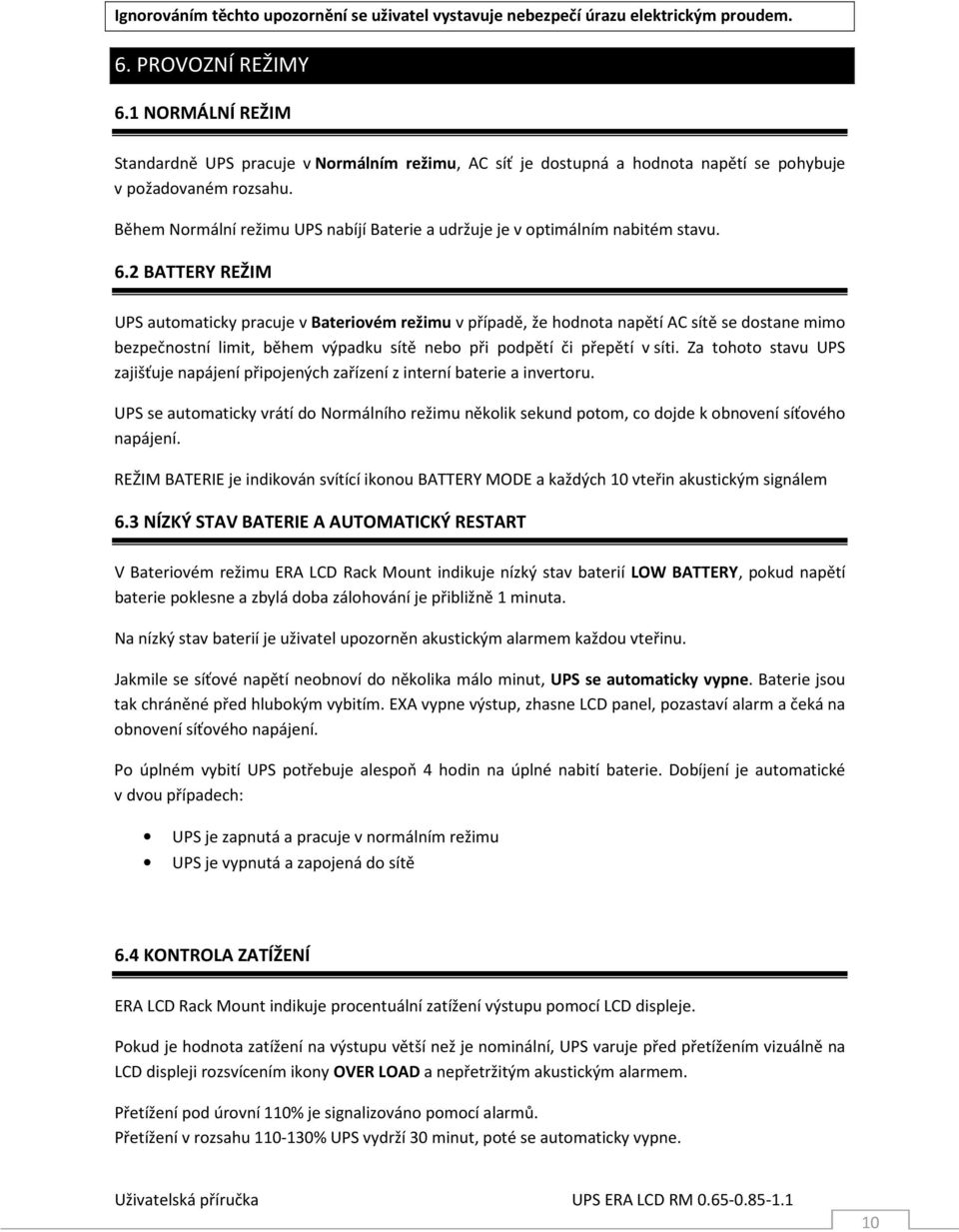

10 Ignorováním těchto upozornění se uživatel vystavuje nebezpečí úrazu elektrickým proudem. 6. PROVOZNÍ REŽIMY 6.1 NORMÁLNÍ REŽIM Standardně UPS pracuje v Normálním režimu, AC síť je dostupná a hodnota napětí se pohybuje v požadovaném rozsahu. Během Normální režimu UPS nabíjí Baterie a udržuje je v optimálním nabitém stavu. 6.2 BATTERY REŽIM UPS automaticky pracuje v Bateriovém režimu v případě, že hodnota napětí AC sítě se dostane mimo bezpečnostní limit, během výpadku sítě nebo při podpětí či přepětí v síti. Za tohoto stavu UPS zajišťuje napájení připojených zařízení z interní baterie a invertoru. UPS se automaticky vrátí do Normálního režimu několik sekund potom, co dojde k obnovení síťového napájení. REŽIM BATERIE je indikován svítící ikonou BATTERY MODE a každých 10 vteřin akustickým signálem 6.3 NÍZKÝ STAV BATERIE A AUTOMATICKÝ RESTART V Bateriovém režimu ERA LCD Rack Mount indikuje nízký stav baterií LOW BATTERY, pokud napětí baterie poklesne a zbylá doba zálohování je přibližně 1 minuta. Na nízký stav baterií je uživatel upozorněn akustickým alarmem každou vteřinu. Jakmile se síťové napětí neobnoví do několika málo minut, UPS se automaticky vypne. Baterie jsou tak chráněné před hlubokým vybitím. EXA vypne výstup, zhasne LCD panel, pozastaví alarm a čeká na obnovení síťového napájení. Po úplném vybití UPS potřebuje alespoň 4 hodin na úplné nabití baterie. Dobíjení je automatické v dvou případech: UPS je zapnutá a pracuje v normálním režimu UPS je vypnutá a zapojená do sítě 6.4 KONTROLA ZATÍŽENÍ ERA LCD Rack Mount indikuje procentuální zatížení výstupu pomocí LCD displeje. Pokud je hodnota zatížení na výstupu větší než je nominální, UPS varuje před přetížením vizuálně na LCD displeji rozsvícením ikony OVER LOAD a nepřetržitým akustickým alarmem. Přetížení pod úrovní 110% je signalizováno pomocí alarmů. Přetížení v rozsahu % UPS vydrží 30 minut, poté se automaticky vypne. 10

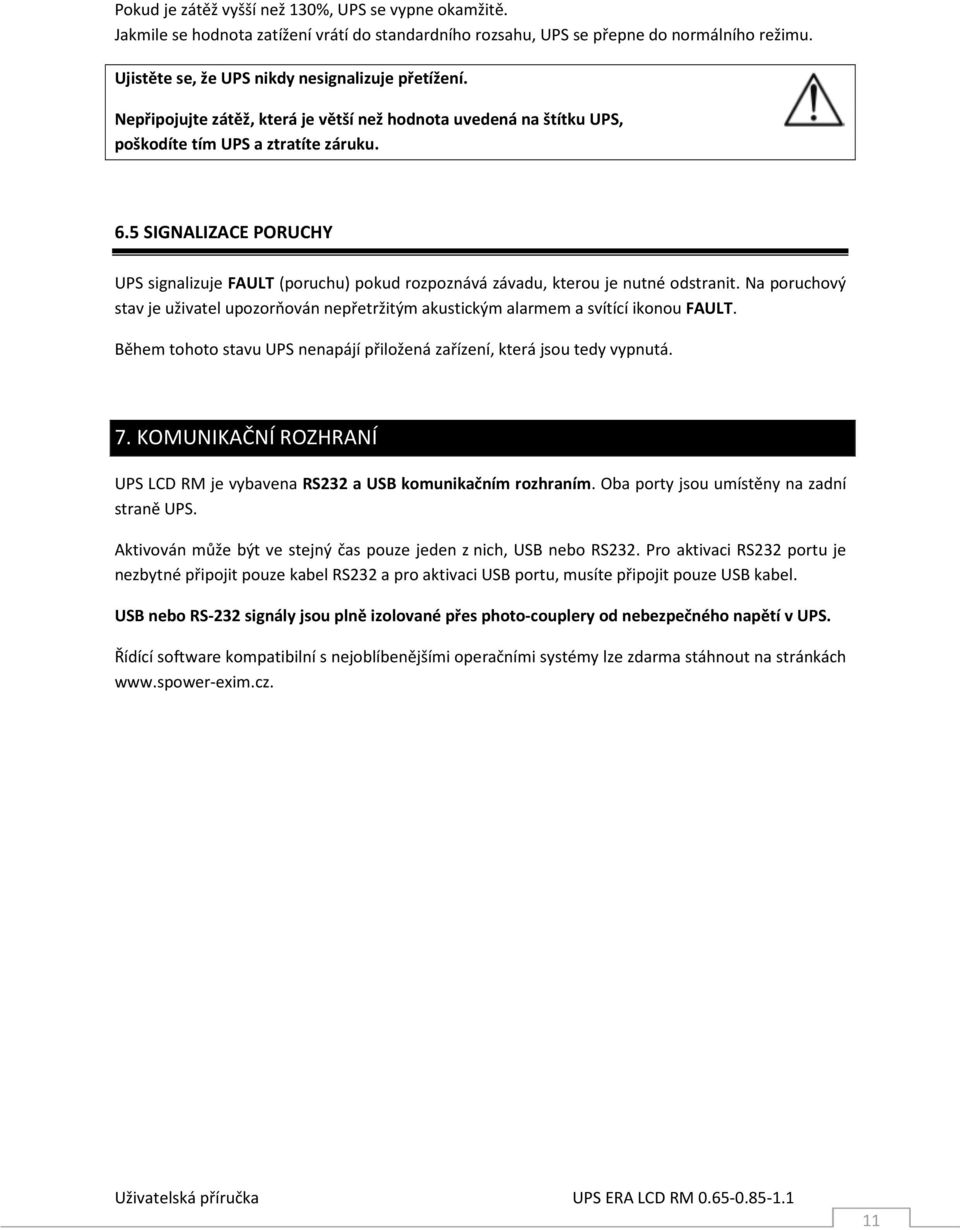

11 Pokud je zátěž vyšší než 130%, UPS se vypne okamžitě. Jakmile se hodnota zatížení vrátí do standardního rozsahu, UPS se přepne do normálního režimu. Ujistěte se, že UPS nikdy nesignalizuje přetížení. Nepřipojujte zátěž, která je větší než hodnota uvedená na štítku UPS, poškodíte tím UPS a ztratíte záruku. 6.5 SIGNALIZACE PORUCHY UPS signalizuje FAULT (poruchu) pokud rozpoznává závadu, kterou je nutné odstranit. Na poruchový stav je uživatel upozorňován nepřetržitým akustickým alarmem a svítící ikonou FAULT. Během tohoto stavu UPS nenapájí přiložená zařízení, která jsou tedy vypnutá. 7. KOMUNIKAČNÍ ROZHRANÍ UPS LCD RM je vybavena RS232 a USB komunikačním rozhraním. Oba porty jsou umístěny na zadní straně UPS. Aktivován může být ve stejný čas pouze jeden z nich, USB nebo RS232. Pro aktivaci RS232 portu je nezbytné připojit pouze kabel RS232 a pro aktivaci USB portu, musíte připojit pouze USB kabel. USB nebo RS-232 signály jsou plně izolované přes photo-couplery od nebezpečného napětí v UPS. Řídící software kompatibilní s nejoblíbenějšími operačními systémy lze zdarma stáhnout na stránkách 11

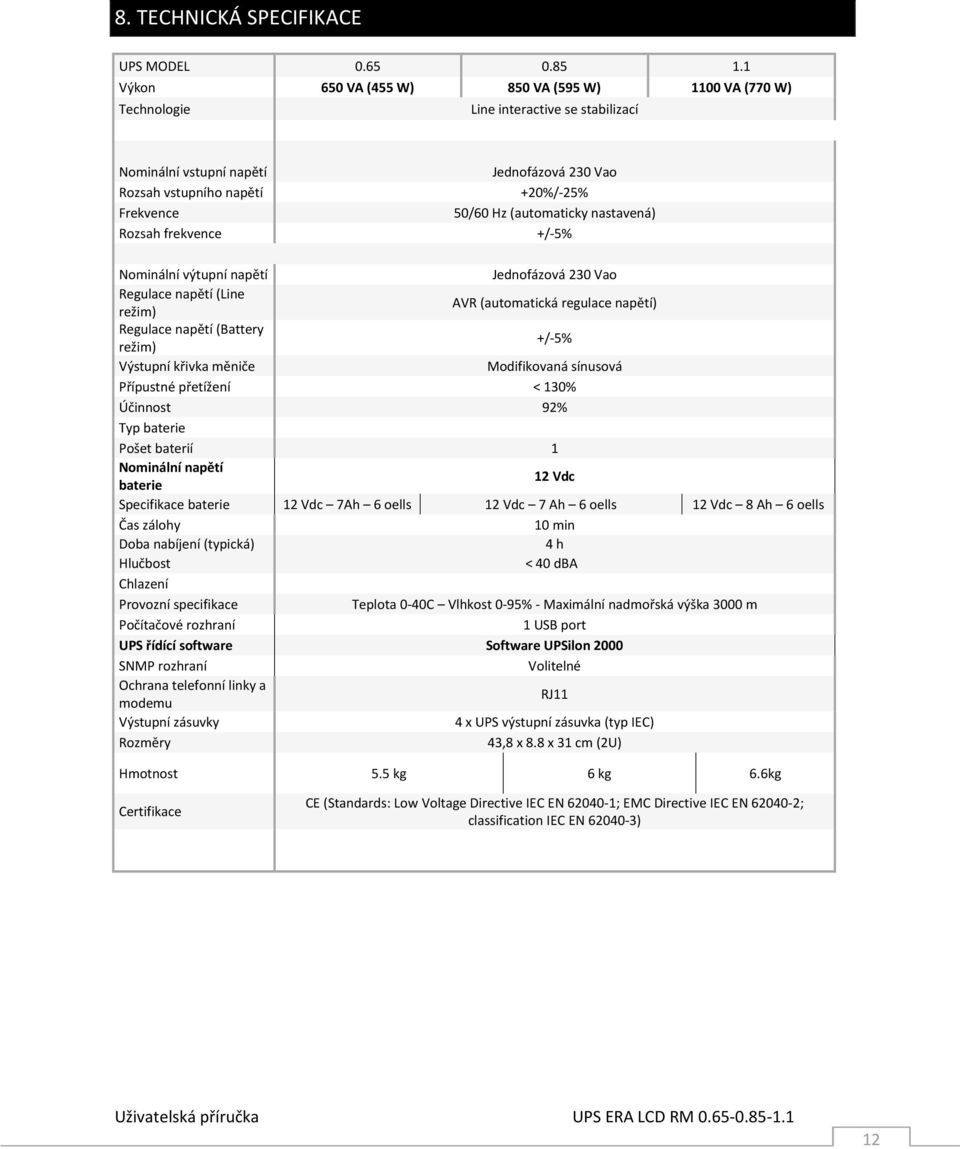

12 8. TECHNICKÁ SPECIFIKACE UPS MODEL Výkon 650 VA (455 W) 850 VA (595 W) 1100 VA (770 W) Technologie Line interactive se stabilizací Nominální vstupní napětí Jednofázová 230 Vao Rozsah vstupního napětí +20%/-25% Frekvence 50/60 Hz (automaticky nastavená) Rozsah frekvence +/-5% Nominální výtupní napětí Jednofázová 230 Vao Regulace napětí (Line režim) AVR (automatická regulace napětí) Regulace napětí (Battery režim) +/-5% Výstupní křivka měniče Modifikovaná sínusová Přípustné přetížení < 130% Účinnost 92% Typ baterie Pošet baterií 1 Nominální napětí baterie 12 Vdc Specifikace baterie 12 Vdc 7Ah 6 oells 12 Vdc 7 Ah 6 oells 12 Vdc 8 Ah 6 oells Čas zálohy 10 min Doba nabíjení (typická) 4 h Hlučbost < 40 dba Chlazení Provozní specifikace Teplota 0-40C Vlhkost 0-95% - Maximální nadmořská výška 3000 m Počítačové rozhraní 1 USB port UPS řídící software Software UPSilon 2000 SNMP rozhraní Volitelné Ochrana telefonní linky a modemu RJ11 Výstupní zásuvky 4 x UPS výstupní zásuvka (typ IEC) Rozměry 43,8 x 8.8 x 31 cm (2U) Hmotnost 5.5 kg 6 kg 6.6kg Certifikace CE (Standards: Low Voltage Directive IEC EN ; EMC Directive IEC EN ; classification IEC EN ) 12

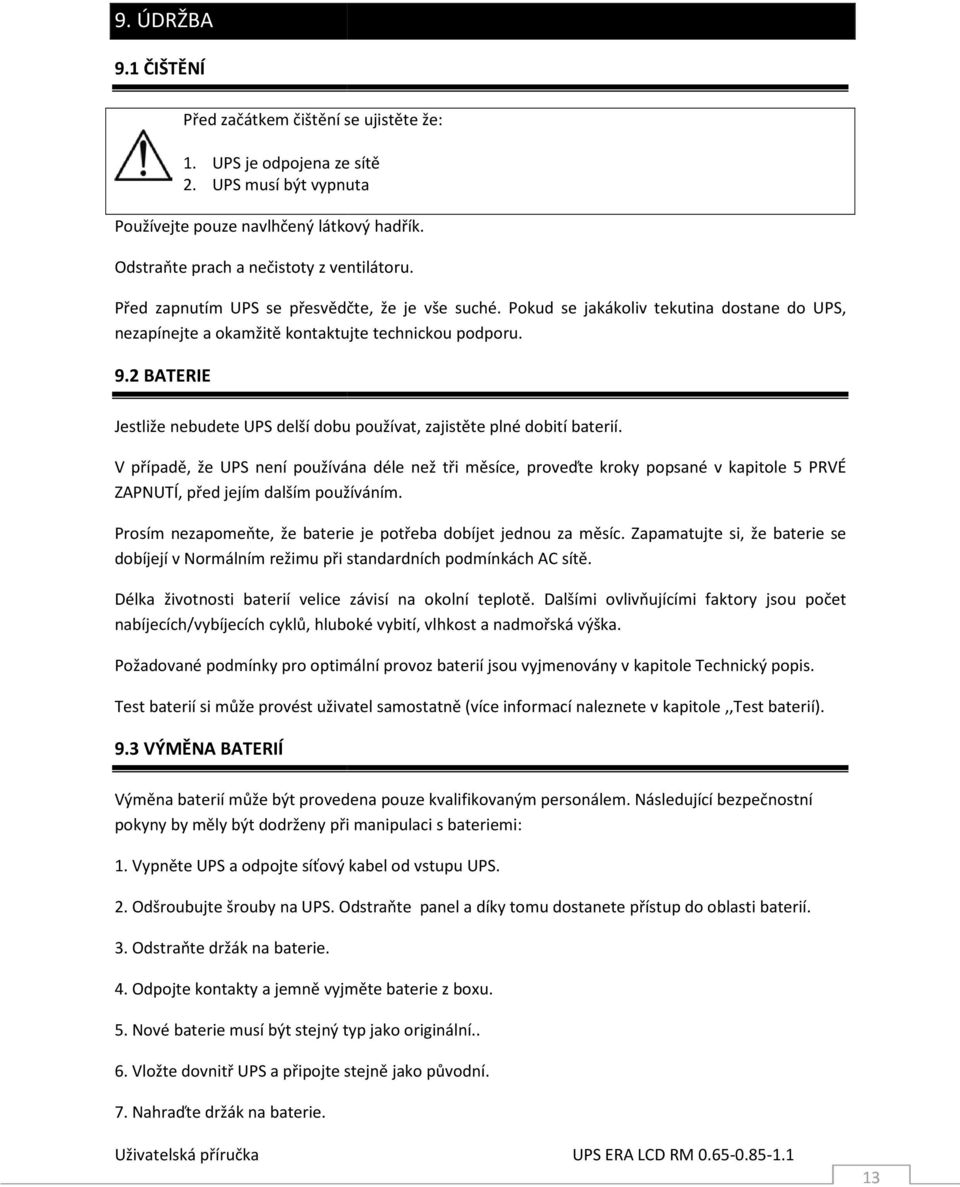

13 9. ÚDRŽBA 9.1 ČIŠTĚNÍ Před začátkem čištění se ujistěte že: 1. UPS je odpojena ze sítě 2. UPS musí být vypnuta Používejte pouze navlhčený látkový hadřík. Odstraňte prach a nečistoty z ventilátoru. Před zapnutím UPS se přesvědčte, že je vše suché. Pokud se jakákoliv tekutina dostane do UPS, nezapínejte a okamžitě kontaktujte technickou podporu. 9.2 BATERIE Jestliže nebudete UPS delší dobu používat, zajistěte plné dobití baterií. V případě, že UPS není používána déle než tři měsíce, proveďte kroky popsané v kapitole 5 PRVÉ ZAPNUTÍ, před jejím dalším používáním. Prosím nezapomeňte, že baterie je potřeba dobíjet jednou za měsíc. Zapamatujte si, že baterie se dobíjejí v Normálním režimu při standardních podmínkách AC sítě. Délka životnosti baterií velice závisí na okolní teplotě. Dalšími ovlivňujícími faktory jsou počet nabíjecích/vybíjecích cyklů, hluboké vybití, vlhkost a nadmořská výška. Požadované podmínky pro optimální provoz baterií jsou vyjmenovány v kapitole Technický popis. Test baterií si může provést uživatel samostatně (více informací naleznete v kapitole,,test baterií). 9.3 VÝMĚNA BATERIÍ Výměna baterií může být provedena pouze kvalifikovaným personálem. Následující bezpečnostní pokyny by měly být dodrženy při manipulaci s bateriemi: 1. Vypněte UPS a odpojte ojte síťový kabel od vstupu UPS. 2. Odšroubujte šrouby na UPS. Odstraňte panel a díky tomu dostanete přístup do oblasti baterií. 3. Odstraňte držák na baterie. 4. Odpojte kontakty a jemně vyjměte baterie z boxu. 5. Nové baterie musí být stejný typ jako originální.. 6. Vložte dovnitř UPS a připojte stejně jako původní. 7. Nahraďte držák na baterie. Uživatelská příručka UPS ERA LCD RM

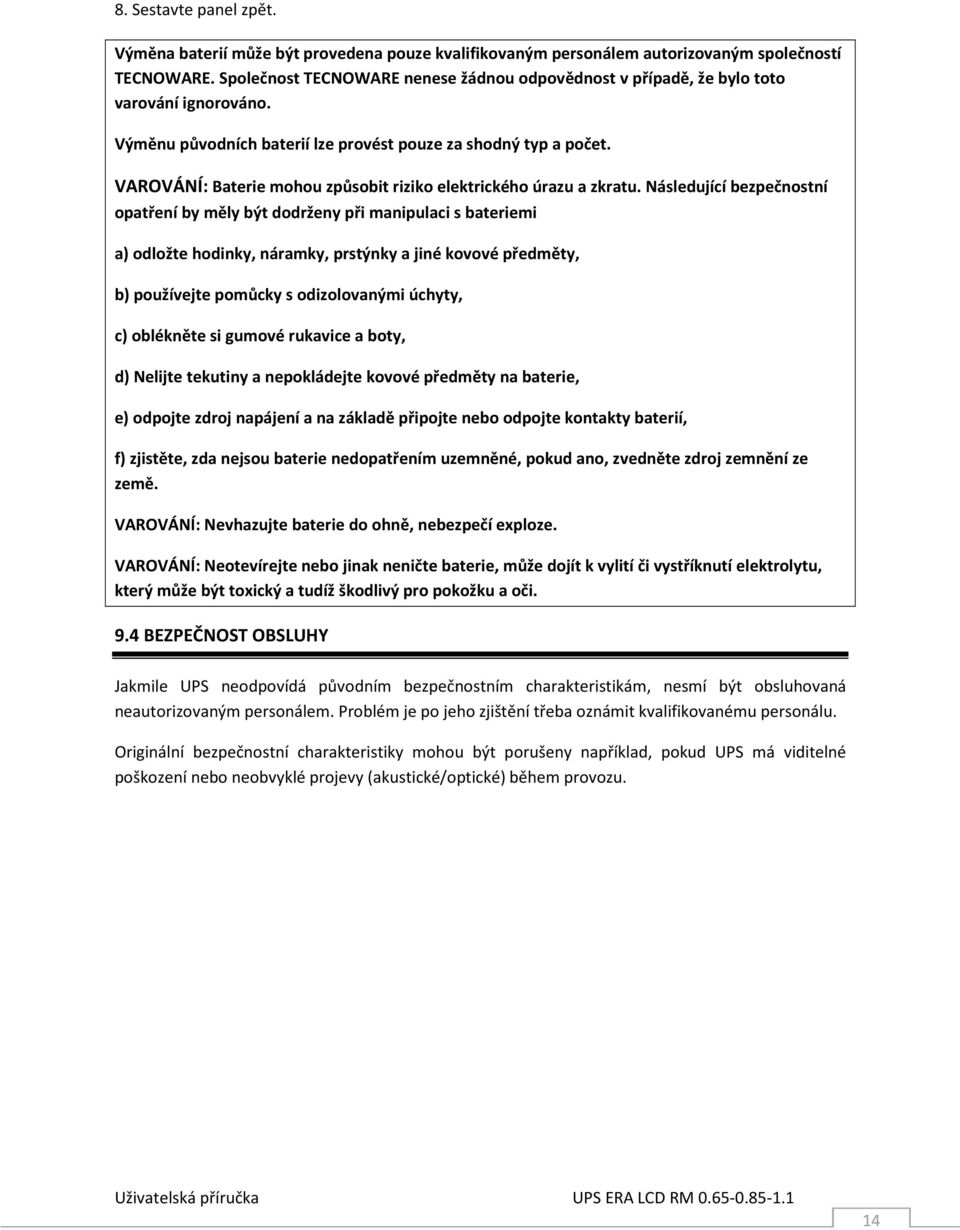

14 8. Sestavte panel zpět. Výměna baterií může být provedena pouze kvalifikovaným personálem autorizovaným společností TECNOWARE. Společnost TECNOWARE nenese žádnou odpovědnost v případě, že bylo toto varování ignorováno. Výměnu původních baterií lze provést pouze za shodný typ a počet. VAROVÁNÍ: Baterie mohou způsobit riziko elektrického úrazu a zkratu. Následující bezpečnostní opatření by měly být dodrženy při manipulaci s bateriemi a) odložte hodinky, náramky, prstýnky a jiné kovové předměty, b) používejte pomůcky s odizolovanými úchyty, c) oblékněte si gumové rukavice a boty, d) Nelijte tekutiny a nepokládejte kovové předměty na baterie, e) odpojte zdroj napájení a na základě připojte nebo odpojte kontakty baterií, f) zjistěte, zda nejsou baterie nedopatřením uzemněné, pokud ano, zvedněte zdroj zemnění ze země. VAROVÁNÍ: Nevhazujte baterie do ohně, nebezpečí exploze. VAROVÁNÍ: Neotevírejte nebo jinak neničte baterie, může dojít k vylití či vystříknutí elektrolytu, který může být toxický a tudíž škodlivý pro pokožku a oči. 9.4 BEZPEČNOST OBSLUHY Jakmile UPS neodpovídá původním bezpečnostním charakteristikám, nesmí být obsluhovaná neautorizovaným personálem. Problém je po jeho zjištění třeba oznámit kvalifikovanému personálu. Originální bezpečnostní charakteristiky mohou být porušeny například, pokud UPS má viditelné poškození nebo neobvyklé projevy (akustické/optické) během provozu. 14

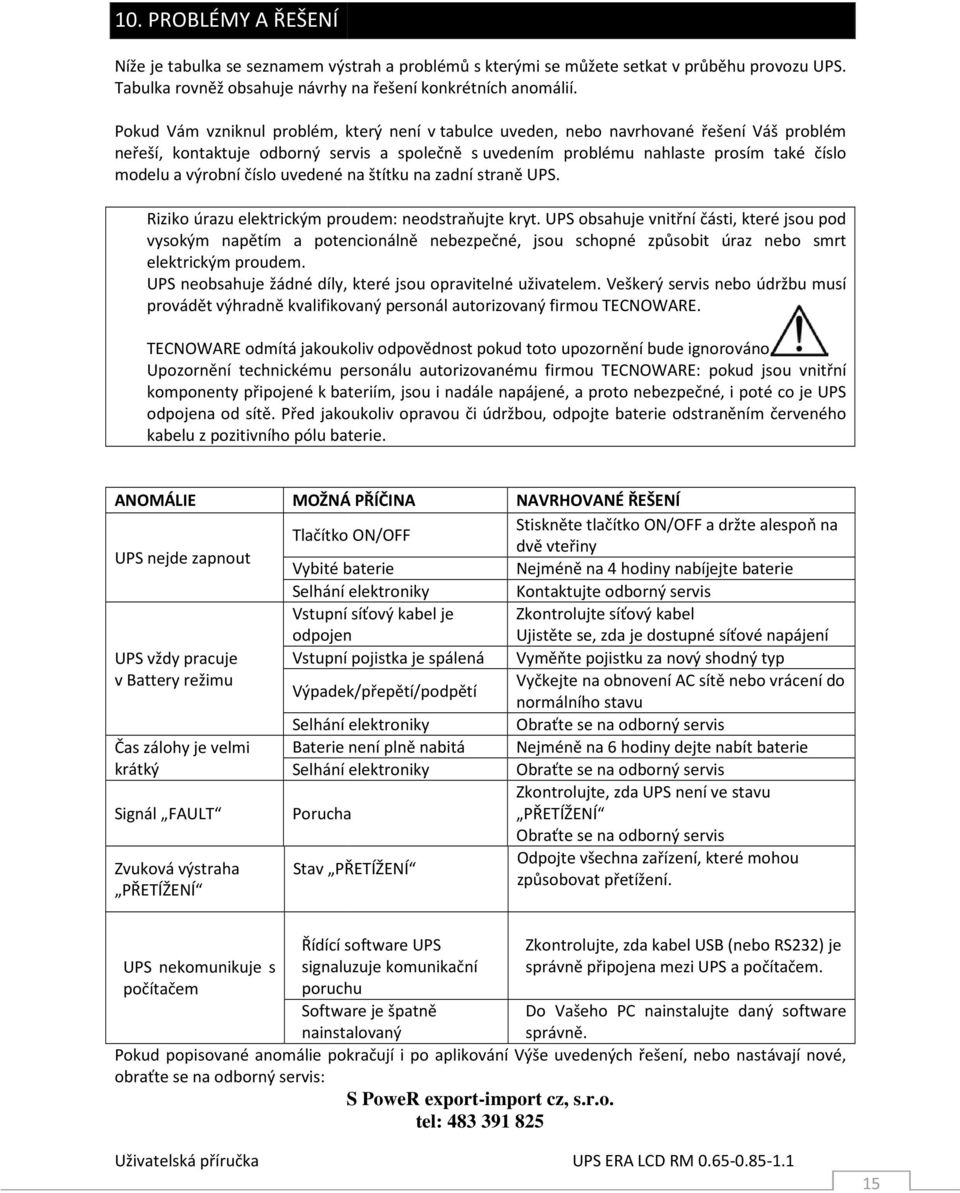

15 10. PROBLÉMY A ŘEŠENÍ Níže je tabulka se seznamem výstrah a problémů s kterými se můžete setkat v průběhu provozu UPS. Tabulka rovněž obsahuje návrhy na řešení konkrétních anomálií. Pokud Vám vzniknul problém, který není v tabulce uveden, nebo navrhované řešení Váš problém neřeší, kontaktuje odborný servis a společně s uvedením problému nahlaste prosím také číslo modelu a výrobní číslo uvedené na štítku na zadní straně UPS. Riziko úrazu elektrickým proudem: neodstraňujte kryt. UPS obsahuje vnitřní části, které jsou pod vysokým napětím a potencionálně nebezpečné, jsou schopné způsobit úraz nebo smrt elektrickým proudem. UPS neobsahuje žádné díly, které jsou opravitelné uživatelem. Veškerý servis nebo údržbu musí provádět výhradně kvalifikovaný personál autorizovaný firmou TECNOWARE. TECNOWARE odmítá jakoukoliv odpovědnost pokud toto upozornění bude ignorováno. Upozornění technickému personálu autorizovanému firmou TECNOWARE: pokud jsou vnitřní komponenty připojené k bateriím, jsou i nadále napájené, a proto nebezpečné, i poté co je UPS odpojena od sítě. Před jakoukoliv opravou či údržbou, odpojte baterie odstraněním červeného kabelu z pozitivního pólu baterie. ANOMÁLIE UPS nejde zapnout UPS vždy pracuje v Battery režimu Čas zálohy je velmi krátký Signál FAULT Zvuková výstraha PŘETÍŽENÍ MOŽNÁ PŘÍČINA Tlačítko ON/OFF Vybité baterie Selhání elektroniky Vstupní síťový kabel je odpojen Vstupní pojistka je spálená Výpadek/přepětí/podpětí Selhání elektroniky Baterie není plně nabitá Selhání elektroniky Porucha Stav PŘETÍŽENÍ NAVRHOVANÉ ŘEŠENÍ Stiskněte tlačítko ON/OFF a držte alespoň na dvě vteřiny Nejméně na 4 hodiny nabíjejte baterie Kontaktujte odborný servis Zkontrolujte síťový kabel Ujistěte se, zda je dostupné síťové napájení Vyměňte pojistku za nový shodný typ Vyčkejte na obnovení AC sítě nebo vrácení do normálního stavu Obraťte se na odborný servis Nejméně na 6 hodiny dejte nabít baterie Obraťte se na odborný servis Zkontrolujte, zda UPS není ve stavu PŘETÍŽENÍ Obraťte se na odborný servis Odpojte všechna zařízení, které mohou způsobovat přetížení. UPS nekomunikuje s počítačem Řídící software UPS signaluzuje komunikační poruchu Software je špatně nainstalovaný Zkontrolujte, zda kabel USB (nebo RS232) je správně připojena mezi UPS a počítačem. Do Vašeho PC nainstalujte daný software správně. Pokud popisované anomálie pokračují i po aplikování Výše uvedených řešení, nebo nastávají nové, obraťte se na odborný servis: S PoweR export-import cz, s.r.o. tel: Uživatelská příručka UPS ERA LCD RM

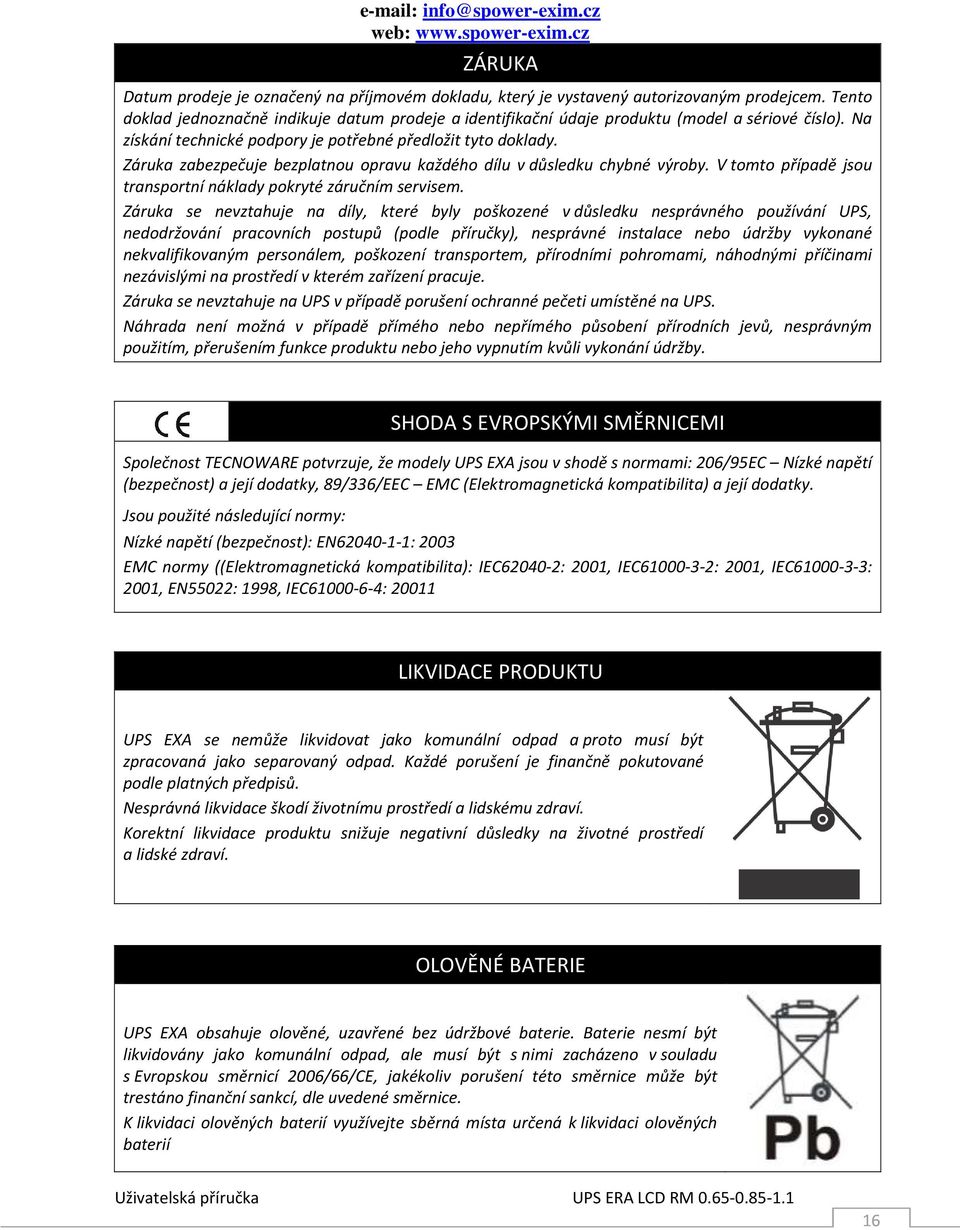

16 web: ZÁRUKA Datum prodeje je označený na příjmovém dokladu, který je vystavený autorizovaným prodejcem. Tento doklad jednoznačně indikuje datum prodeje a identifikační údaje produktu (model a sériové číslo). Na získání technické podpory je potřebné předložit tyto doklady. Záruka zabezpečuje bezplatnou opravu každého dílu v důsledku chybné výroby. V tomto případě jsou transportní náklady pokryté záručním servisem. Záruka se nevztahuje na díly, které byly poškozené v důsledku nesprávného používání UPS, nedodržování pracovních postupů (podle příručky), nesprávné instalace nebo údržby vykonané nekvalifikovaným personálem, poškození transportem, přírodními pohromami, náhodnými příčinami nezávislými na prostředí v kterém zařízení pracuje. Záruka se nevztahuje na UPS v případě porušení ochranné pečeti umístěné na UPS. Náhrada není možná v případě přímého nebo nepřímého působení přírodních jevů, nesprávným použitím, přerušením funkce produktu nebo jeho vypnutím kvůli vykonání údržby. SHODA S EVROPSKÝMI SMĚRNICEMI Společnost TECNOWARE potvrzuje, že modely UPS EXA jsou v shodě s normami: 206/95EC Nízké napětí (bezpečnost) a její dodatky, 89/336/EEC EMC (Elektromagnetická kompatibilita) a její dodatky. Jsou použité následující normy: Nízké napětí (bezpečnost): EN : 2003 EMC normy ((Elektromagnetická kompatibilita): IEC : 2001, IEC : 2001, IEC : 2001, EN55022: 1998, IEC : LIKVIDACE PRODUKTU UPS EXA se nemůže likvidovat jako komunální odpad a proto musí být zpracovaná jako separovaný odpad. Každé porušení je finančně pokutované podle platných předpisů. Nesprávná likvidace škodí životnímu prostředí a lidskému zdraví. Korektní likvidace produktu snižuje negativní důsledky na životné prostředí a lidské zdraví. OLOVĚNÉ BATERIE UPS EXA obsahuje olověné, uzavřené bez údržbové baterie. Baterie nesmí být likvidovány jako komunální odpad, ale musí být s nimi zacházeno v souladu s Evropskou směrnicí 2006/66/CE, jakékoliv porušení této směrnice může být trestáno finanční sankcí, dle uvedené směrnice. K likvidaci olověných baterií využívejte sběrná místa určená k likvidaci olověných baterií 16

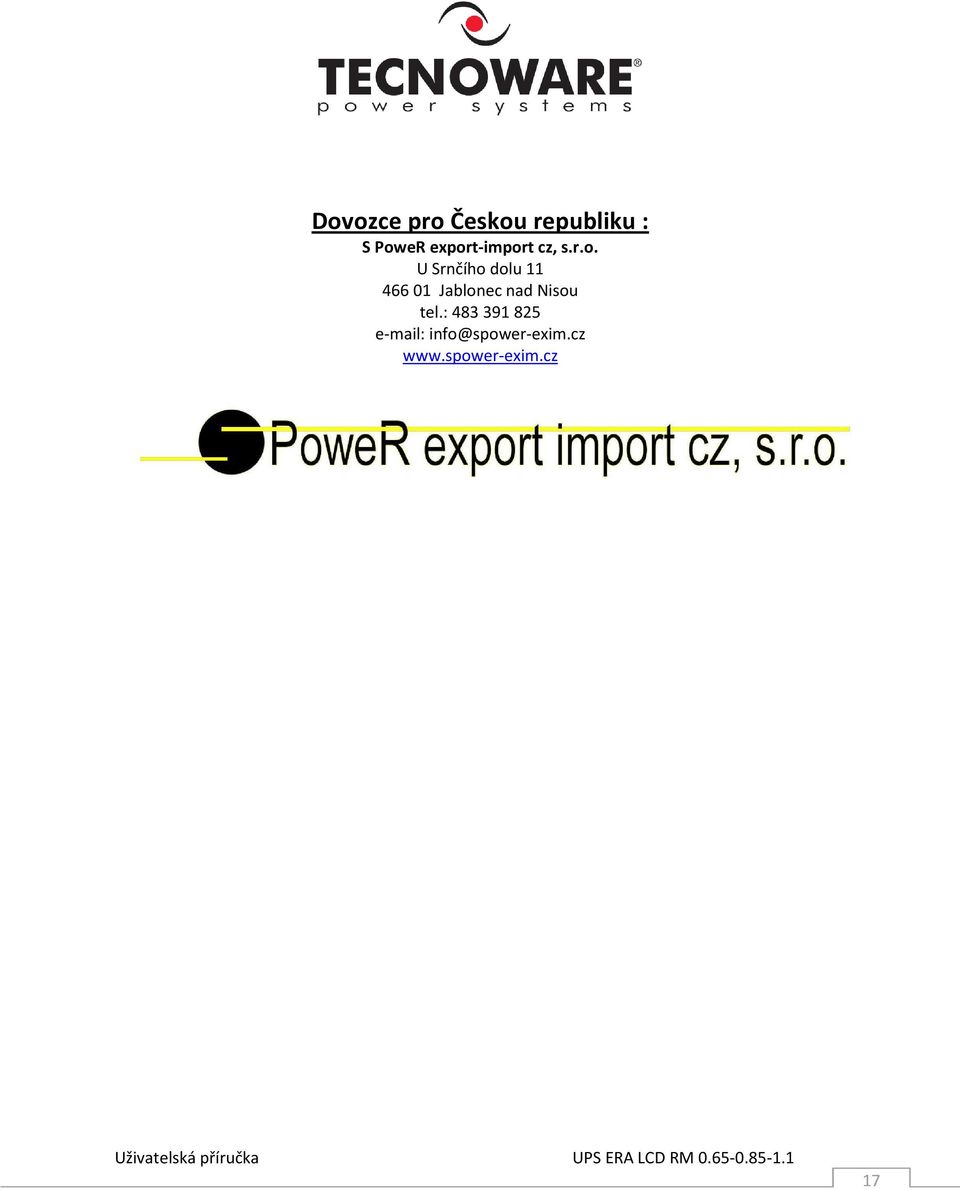

17 Dovozce pro Českou republiku : S PoweR export-import cz, s.r.o. U Srnčího dolu Jablonec nad Nisou tel.: info@spower-exim.cz 17
