Integrovaná architektura. Řízení a informace v reálném čase zaručují inteligentní výrobu, stroje a vybavení

Transkript

1 Integrovaná architektura Řízení a informace v reálném čase zaručují inteligentní výrobu, stroje a vybavení

2 ZAJIŠTĚNÍ PROPOJENÉHO PODNIKU Platforma propojeného podniku The Connected Enterprise umožňuje výrobním a průmyslovým provozům objevit nové způsoby, jak zákazníkům dodat hodnotu prostřednictvím digitální transformace, aby dokázali držet krok s konkurencí a plnit zvyšující se nároky. S využitím platformy The Connected Enterprise pomáhá vysoce výkonná architektura od společnosti Rockwell Automation výrobcům a průmyslovým operátorům realizovat zisky na základě příslibu ještě propojenějšího světa. Digitální transformace vašeho celého hodnotového řetězce od komponent po komplexní systémy a od dodavatelů po zákazníky je klíčem ke skryté hodnotě, která může znamenat významný příspěvek k produktivitě, kvalitě, zajištění shody a ziskovosti vašeho podniku. K podpoře platformy The Connected Enterprise poskytuje platforma Integrated Architecture od společnosti Rockwell Automation multidisciplinární automatizační architekturu a síťové propojení prostřednictvím EtherNet/IP pro zajištění škálovatelnosti a důmyslnějšího, produktivnějšího a bezpečnějšího systému. Naše komplexní služby a řešení pomáhají snižovat rizika a vytvářet hodnoty během celého výrobního životního cyklu s globální a lokální podporou, nyní i v budoucnu. To pomáhá snižovat rizika a vytvářet hodnoty z dlouhodobého hlediska. Díky integrovanému řízení a sdílení informacím, podstatně vylepšenému díky průmyslovému internetu věcí (IIoT) poskytuje společnost Rockwell Automation platformu The Connected Enterprise. Využívání potenciálu dat pořizovaných v reálném čase k přijímání lepších, informovanějších obchodních rozhodnutí umožňuje dosáhnout a udržet si ziskovost a konkurenční náskok. The Connected Enterprise mění budoucnost průmyslové automatizace tím, že spojuje informační technologie (IT) a provozní technologie (OT) do jedné sjednocené architektury. V kombinaci s internetem věcí (Internet of Things; IoT), který propojuje fyzické a virtuální světy, je tato technologie nyní zaměřena na lepší získávání a analýzy dat a na jejich transformaci do využitelných informací dodávaných správným lidem na správné místo a ve správný čas. Platforma The Connected Enterprise poskytuje: Rychlejší čas dodání na trh Nižší celkové náklady na vlastnictví Zlepšení využití zdrojů a optimalizaci Řízení rizik podniku Inteligentnější technologie Skutečně propojený podnik má řízení v reálném čase a informace dostupné mezi jednotlivými platformami a zařízeními v rámci celé organizace. Zlepšená produktivita Nové technologie, software a informace napomáhají zvyšovat produktivitu a zlepšovat celkovou provozně-obchodní výkonnost. Bezpečné prostředí Technologie, jež zákazníkům pomohou snížit rizika v jejich podnicích a zpeněžit jejich duševní vlastnictví. 2

3 Obsah Chytřejší technologie Víceoborové platformy s jednou automatizační architekturou 6-9 Škálovatelná architektura Zlepšená produktivita Produktivita návrhu automatizačního systému Výrobní inteligence a provozní řízení Bezpečné prostředí Produktové portfolio Nabídka hardwaru Nabídka softwaru Programovatelné automatizační řídicí jednotky Vstupní/výstupní moduly Monitorování stavu a energie Inteligentní zařízení Servoměniče a servomotory Aktuátory a technologie pro nezávislé pohyblivé vozíky Průmyslová automatizace Zabezpečení Ziskové partnerství Střídavé měniče a zařízení pro řízení motorů Uživatelská rozhraní Škálovatelné počítače Průmyslové sítě Stratix Infrastruktura a média sítě Ethernet Služby a podpora Další informace:

4 Inteligentní výroba Naše řídicí a informační portfolio Integrated Architecture pomáhá bořit bariéry, zajišťuje bezpečný přístup k datům, která jsou získávána tradičním způsobem, a uvádí tato data do souvislostí za účelem poskytnutí správných informací správným lidem ve správný čas. Tyto využitelné informace ovlivňují klíčové výkonové ukazatele, např. výrobní kapacitu, kvalitu procesů, stav zařízení a energetickou efektivitu, takže přinášejí skutečnou obchodní hodnotu. The Connected Enterprise Spojování lidí, procesů a technologií. Rychlejší uvedení na trh Produktivita návrhu, kratší doby uvádění do provozu s inteligentními zařízeními, rychlejší zahájení činnosti podniků na zelené louce, osvědčená technologie se zmírňováním rizik pro výrobní prostředky i IT a schopnost rychleji reagovat na zákaznické trendy. Nižší celkové náklady na vlastnictví Lepší management životního cyklu umožňující efektivnější operace, lepší řízení spotřeby energie a snazší migraci technologií. 4

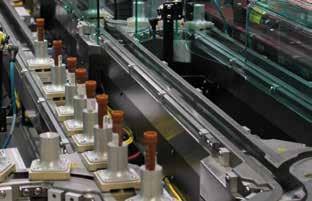

5 Inteligentní stroje a zařízení Naše portfolio řízení a informací Integrated Architecture pomáhá výrobcům originálního vybavení (OEM) vytvářet inteligentní výrobní zařízení, která se snadno integrují do podniku, umožňují přístup k informacím a podporují aktivní reakce na měnící se požadavky trhu. Rockwell Automation může pomáhat OEM a jejich zákazníkům k tomu, aby byli stále propojení, způsobilí a konkurenční. Lepší využívání a optimalizaci zařízení Lepší management životního cyklu umožňující efektivnější operace, lepší řízení spotřeby energie a snazší migraci technologií. Management rizik podniku Ochrana duševního vlastnictví a image značky s bezpečným a zabezpečeným provozním prostředím; snížená náchylnost ke špatné kvalitě výrobků a vnitřním i vnějším hrozbám. Další informace:

6 Chytřejší technologie VÍCE OBORŮ Z JEDNÉ AUTOMATIZAČNÍ ARCHITEKTURY Využijte výkonu několika různých oborů pomocí systému integrované architektury. V souladu s tím, jak technologie posouvá vpřed inovační potenciál, musí váš výrobní podnik zůstat v čele, aby si zachoval konkurenceschopnost. Pokud propojíte své výrobní disciplíny s využitím platformy integrované architektury v rámci celé továrny, můžete s výhodou těžit z implementace jediné síťové technologie připravené pro využití v budoucnosti, která vám pomůže řešit růst produkce a rovněž rozšiřování výrobních kapacit. Integrací procesního, dávkového i diskrétního řízení, řízení měničů, bezpečnosti nebo pohybů do jediné propojené a segmentované celopodnikové infrastruktury, zvýšíte efektivitu a produktivitu ve všech úrovních vašich činností. To eliminuje potřebu vlastnit více samostatných řídicích systémů; ty lze nahradit jedním společným řídicím rámcem, který bude možné snadněji instalovat, provozovat a udržovat. Díky přístupu k výrobním údajům v reálném čase získáte možnost sledovat a zlepšovat výkonnost strojů. Podobně platí, že budete-li mít údaje o spotřebě energií, pomůže vám to předpovídat energetické požadavky a reagovat na ně nákladově optimalizovanými dodávkami a lépe se vypořádat se špičkami v odběru. Integrovaná architektura vám může pomoci zlepšit váš informačně propojený podnik v následujících aspektech: Vyšší produktivita díky soustavnému zlepšování, které zajistí lepší využití zdrojů a vyšší výkonnost systému Zlepšená agilnost v podnikání díky rychlé a nákladově efektivní reakci na měnící se trhy Zmírnění bezpečnostních rizik s cílem chránit důležité zdroje, například pracovníky, informace a zařízení Zkrácení doby uvedení na trh prostřednictvím návrhu systému, účinnosti a rychlé integrace zdrojů Podpora udržitelnosti s prodlouženými životními cykly, bezpečnějším prostředím a snížením spotřeby energie 6

7 Výzva Získání funkčních řídicích systémů není ten skutečný problém problémem je získat řídicí systémy, které fungují hladce jako celek. Řešení Síla sjednocení jedna společná řídicí platforma, společná síť a společné prostředí pro návrh systému, jenž vše zjednoduší a pomůže snížit náklady. Případová studie North American Tillage Tools (NATT) North American Tillage Tools (NATT) vyrábí každý rok 1,8 milionu ocelových kotoučů pro výrobce zemědělských zařízení. Aby navýšila výrobu, nainstalovala firma NATT nový lis na kov se systémem Rockwell Automation, který integruje bezpečnost a řízení pohybů. NATT plní své výrobní požadavky a bezpečnostní normy CSA/TÜV a přitom zároveň pomáhá zabezpečit svou výrobní linku do budoucnosti. Další informace:

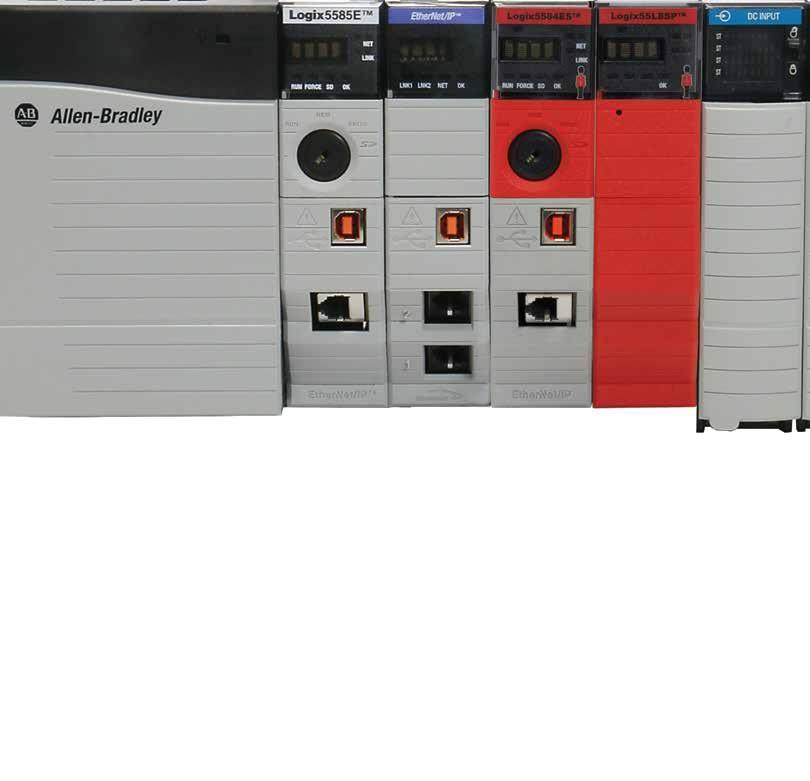

8 Chytřejší technologie Integrovaná architektura PROGRAMOVATELNÉ AUTOMATIZAČNÍ PROCESORY CompactLogix ControlLogix GuardLogix Armor GuardLogix Micro800 UŽIVATELSKÁ ROZHRANÍ A PRŮMYSLOVÉ POČÍTAČE PanelView MobileView VersaView Síla sjednocení S technologií Logix můžete integrovat procesní, dávkové i diskrétní řízení, řízení pohonů, bezpečnosti a pohybů do jediné infrastruktury využívající jednoho řídicího jádra a jediné síťové technologie pro veškeré aplikace, provozy a prostředí v celém podniku. PRŮMYSLOVÉ SÍTĚ INFRASTRUKTURA A MÉDIA Stratix ZAŘÍZENÍ PRO ŘÍZENÍ MOTORŮ PowerFlex IntelliCENTER NÁVRHÁŘSKÝ S AUTOMA Diskrétní řízení Platforma Logix poskytuje mimořádnou spolehlivost a výkonnost pro diskrétní aplikace. Těsná integrace mezi programovacím softwarem, procesorem a moduly V/V zkracuje čas nutný pro vývoj a snižuje náklady na uvedení do provozu i během normálního provozu. Řízení motorů Konfigurace zařízení určených k řízení motorů v prostředí Logix vám umožní sloučit programování procesoru a konfiguraci, provoz i údržbu systému měničů, čímž se zkrátí čas programování, usnadní se proces spuštění a uvedení do provozu a rovněž přístup k diagnostice. Polohování Prostředí Logix poskytuje úplnou podporu pro řízení polohování od potřebné konfigurace, programování a uvedení do provozu až po diagnostiku a údržbu. Skutečná integrace zjednodušuje uvádění do provozu a sběr dat, čímž se urychlí čas do uvedení na trh a optimalizuje doba v provozu. 8

9 VSTUPNÍ/VÝSTUPNÍ ZAŘÍZENÍ COMPACT 5000 I/O FLEX I/O POINT I/O Redundantní I/O Dynamix ArmorPoint VIZUALIZAČNÍ A INFORMAČNÍ SOFTWARE FactoryTalk Arena OFTWARE PRO TIZACI ŘÍZENÍ POHYBŮ Kinetix itrak Integrované řízení výkonu a spotřeby energie Integrací řízení výkonu a spotřeby energie můžete využít stávající investice k vizualizaci a aktivně řídit spotřebu, aniž byste museli investovat do samostatného řešení pro řízení energie a do jeho konfigurace. DISTRIBUOVANÝ ŘÍDICÍ SYSTÉM PlantPAx Integrovaná bezpečnost Integrovaná bezpečnostní řešení jsou zaměřena na celkovou výkonnost strojů a využívají aspektů efektivity a produktivity konstrukčního návrhu, aby napomáhaly výrobcům strojů dodávat flexibilní, vysoce výkonná zařízení za konkurenceschopnější cenu. Řešení jako safe-speed (pohyb bezpečnou rychlostí) a safe-direction (pohyb bezpečným směrem) mohou pomoci podstatně zkrátit nákladné odstávky. Řízení spojitých procesů Distribuovaný řídicí systém PlantPAx kombinuje řízení v rámci celého podniku a nepřekonatelnou škálovatelnost systému integrované architektury s klíčovými možnostmi moderního DCS systému, a pomáhá vám tak získat konkurenční výhodu. Řízení dávkových procesů Prostředí Logix poskytuje flexibilitu, kterou potřebujete k dodání vašeho produktu na trh v kratší době, na základě efektivního, předvídatelného dávkového zpracování, konzistence jednotlivých dávek, informací o událostech během dávkových cyklů a dále schopnosti opakovaného využití kódu, procesních receptur, fází nebo logiky, to vše s řízením pomocí systému Logix Based Sequence Manager. Další informace:

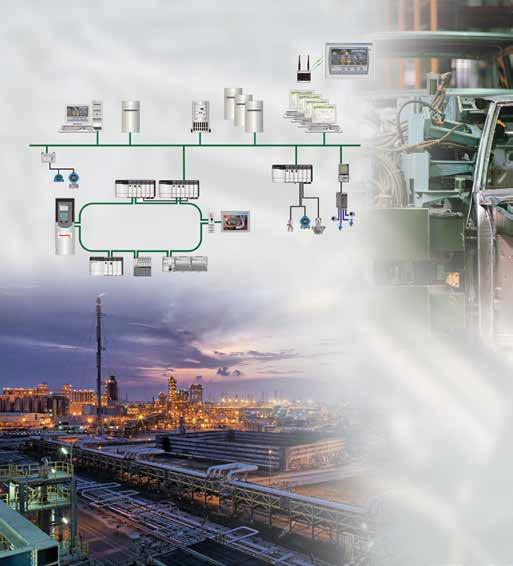

10 Chytřejší technologie ŠKÁLOVATELNÁ ARCHITEKTURA Implementace škálovatelné automatizační architektury poskytuje flexibilitu pro realizaci různých aplikací při velmi konkurenceschopných nákladech a přitom zaručuje nejmenší možné rozměry. Plnění těchto cílů je složitý úkol, zvláště pokud vyrábíte široký sortiment strojů podle různých požadavků zákazníků. Hardwarová řešení od dodavatele automatizačních řešení se mohou na první pohled jevit jako škálovatelná. Ve skutečnosti však často využívají různé sítě a programovací nástroje, což návrh a konstrukci strojů činí složitější. Náš přístup zahrnuje společné automatizační součásti a nástroje v celém spektru aplikací bez ohledu na velikost a komplexitu. S tímto typem škálovatelnosti máte možnost snížit celkové náklady na vlastnictví (TCO), protože musíte pořídit pouze to, co skutečně potřebujete. To napomáhá k vyšší reakceschopnosti a k udržení nízkých investic na vzdělání a implementaci. Úspora času i peněz v cyklu vývoje Možnost opakovaného využití návrhů a postupů řízení a vizualizace pomáhá dosáhnout rychlejšího uvedení do provozu, zlepšit integraci a zajistit optimální produktivitu. Zlepšete svou flexibilitu Díky používání společných komponent a nástrojů můžete přizpůsobit rozsah hardwaru i softwaru potřebám konkrétní aplikace. Snížení nákladů na údržbu a odstávky zařízení Systémové komponenty pomáhají snížit náklady na údržbu, neboť snižují potřebu školení, zásoby náhradních dílů a střední dobu opravy. To vše přispívá ke zvýšení provozuschopnosti. 10

11 Výzva To, co se jeví jako škálovatelný, integrovaný hardware pracující hladce v několika sítích při využívání různých programovacích nástrojů, může být ve skutečnosti zbytečně složité. Řešení Škálovatelné prostředí, síťová technologie a portfolio automatizace, plně integrované pro danou aplikaci. Případová studie Biopharmax Group Biopharmax Group, globální firma v oboru farmaceutických zařízení, potřebovala otevřený a škálovatelný systém umožňující budoucí rozšiřování, a přitom zaručující minimální rozměry a vysoké úrovně čistoty. Řešením byl škálovatelný systém na bázi moderní integrované architektury, který umožňuje rychle reagovat na změny ve výrobě a provádět nápravná opatření. Další informace:

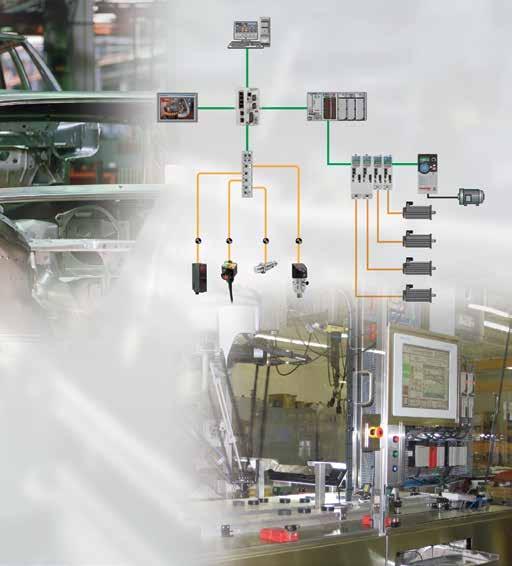

12 Chytřejší technologie Škálovatelná architektura Správně dimenzované řízení a informační systémy Od rozsáhlých řídicích systémů po malé vyvinuli jsme jedinečný sortiment typů a velikostí procesorů přesně vyhovující potřebám specifických aplikací. Základem všech je stejné řídicí jádro Logix. Všechny poskytují globálně nejlepší výkonnost a flexibilitu, umožňují štíhlejší výrobu a lepší návratnost investic. TOVÁRNA Jedno vývojové prostředí Tento jednoduchý přístup se může využít pro jakoukoli aplikaci, od malých strojů po celou továrnu. Může se specifikovat s právě dostatečným rozsahem funkcí pro aplikace a současně může nabízet flexibilitu a škálovatelnost podle potřeby. Jediná, škálovatelná síť Naše síťová řešení propojují vaše automatizační řídicí systémy mezi sebou i se zbytkem vašeho podniku. Využíváme k tomu standardní síť Ethernet, která zvládá celý rozsah od nejjednodušších aplikací až po implementaci v rámci celých továren. Průmyslová bezpečnostní řešení Naše expertíza, zkušenosti a technologie nás nominovaly do pozice přední světové společnosti pro obor průmyslové bezpečnosti. Naše řešení v oblasti funkční bezpečnosti pro stroje, procesy a bezpečnostní aplikace elektrických zařízení je možné individuálně přizpůsobit podle požadované bezpečnostní úrovně vlastností (PL) a pomáhají snižovat míru úrazovosti a nákladů při současném navyšování produktivity. 12

13 Nástroje integrované architektury STROJ Můžeme vám pomoci naplánovat a zkonfigurovat systém integrované architektury v celém rozsahu od schopnosti pro začátek vytvořit jednoduchý kusovník materiálu až po pokročilejší sady nástrojů urychlujících práci, které vám v konečném důsledku umožní věnovat více času tomu, abyste vaše stroje učinili jedinečnými. Výrobní inteligence Naše vizualizační produkty poskytují potřebný vhled do oblasti kritických informací o výrobě a procesech a do dat o celém podniku. V jakémkoli oboru průmyslu, typu aplikace a výrobního prostředí napomáhají tyto produkty ke zlepšení rozhodovacích procesů a provozní efektivitě. Vyšší flexibilita V/V Ať jsou naše řešení V/V umístěná v šasi, nebo distribuovaně, ať jsou v rozvaděčích, na strojích, nebo jsou integrovaná, vždy pomáhají zvyšovat flexibilitu a zmenšují nároky na zapojení a náklady. Pro účely bezpečnostních řešení mají naše V/V produkty certifikaci TÜV až do úrovně SIL 3, PLe, CAT 4. Řízení motorů a polohování Naše portfolio sahá od spouštěčů s pevnou rychlostí přes kompaktní standardní měniče pro rozsáhlou řadu aplikací až po vysoce výkonné servoměniče pro víceosé aplikace s nejvyššími požadavky. Další informace:

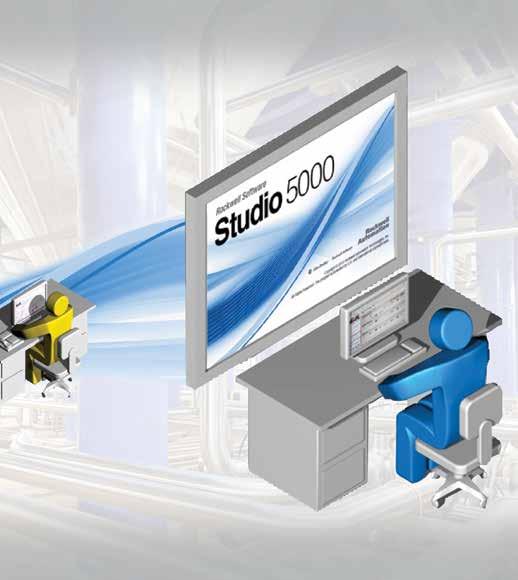

14 Zlepšená produktivita PRODUKTIVITA NÁVRHU AUTOMATIZAČNÍHO SYSTÉMU Naše řešení Studio 5000 Automation Engineering & Design Environment kombinuje návrhářské a inženýrské prvky do jednoho standardního rámce s pracovními postupy, které se snadno a intuitivně používají. Integrovaná architektura nabízí jedinečný přístup k automatizaci. Používá společné řídicí jádro a vývojové prostředí určené k poskytování funkcí světové úrovně pro všechny automatizační odvětví a obory. Vývojové prostředí Studio 5000 pomáhá rychle reagovat na změny trhu anebo potřeby podniku a snižuje celkové náklady na vlastnictví. Nové návrhářské funkce mohou zvýšit produktivitu automatizace a snížit náklady během celého životního cyklu projektu. Studio 5000 přesahuje rámec jednoho procesoru a představuje vývojový a návrhářský nástroj pro celý systém. Klíčové vlastnosti Škálovatelný a flexibilní použití modulárního kódu pro zjednodušení aplikace Účinný návrh projektu napsání kódu, jeho zorganizování, otestování a duplikování Účinná správa obsahu vytvoření obsahu, jeho uložení, sdílení a opětovné použití Rychlejší obnovení po chybě logické nalezení toho, co potřebujete k rychlému odstranění problému v kódu Technická spolupráce několik pracovníků má možnost pracovat na kódu, pak jej porovnat a sloučit 14

15 Výzva Proces návrhu může být zkomplikován použitím různých nástrojů pro jednotlivé úlohy. Řešení Jediné návrhové prostředí, které pomáhá zkracovat čas a náklady na návrh, vývoj i vkastní realizaci projektu automatizace. Případová studie CKC Engineering Firma CKC Engineering byla požádána jednou z největších světových společností v oboru zdravotnických zařízení, aby pro novou továrnu navrhla a vyvinula navíjecí stroj na trubičky malých průměrů. Řešení od společnosti Rockwell Automation pomohlo snížit časové nároky na programování a uvedení do provozu o 25 procent. Další informace:

16 Zlepšená produktivita Produktivita návrhu automatizačního systému Organizace systémů Zorganizujte si svůj systém takovým způsobem, který bude nejlépe odpovídat uspořádání, obsluze a údržbě aplikace. Studio 5000 nabízí centrální bod pro návrhářské pracovní postupy a je prvořadým prostředkem k poskytování kontextových informací správným uživatelům ve správný čas. Správa knihoven Zjednodušuje organizaci, přístupnost nebo opakované používání kódu a pomáhá stanovit nejlepší postupy a standardy. Efektivní správa opakovaně využitelného obsahu urychluje návrh, zejména v kombinaci s rozsáhlými inženýrskými funkcemi správce aplikačních kódů (Application Code Manager). Modulární automatizace Umožňuje vývojářům rozčlenit komplexní procesy do menších a lépe řiditelných úloh a logických funkčních skupin. To zjednoduší pozdější opětovné využití kódu a pomůže při odstraňování potíží. Připravený k práci s informacemi Zařízení a struktury systémových dat usnadňují shromažďování údajů z celého podniku, jejich transformaci na využitelné informace a jejich poskytování správným osobám ve správný čas. To podporuje lepší rozhodování a vyšší celkový výkon. 16

17 Virtuální návrh a odzkoušení Dosahování úspor a udržování konkurenčního náskoku s digitálním navrhováním, simulacemi a emulací. Simulace pomáhá chránit vaše podnikání analyzováním dopadu nových obchodních nápadů, pravidel a strategií ještě před vlastníimplementací. To pomáhá zkrátit vývojové cykly, snížit rizika a optimalizovat návrh systémů. Zabezpečení systémů Pomáhá snížit rizika a chránit kritická zařízení se zaměřením na zabezpečení infrastruktury, kontrolu uživatelského přístupu, detekci změn a reakci na ně a na správu duševního vlastnictví. Správa zařízení Zajištění logicky pojmenovaných datových struktur a společného uživatelského rozhraní pro všechny typy zařízení usnadňuje navrhování aplikací, opakované využívání kódu a rychlé nahrazování vadných nebo stárnoucích produktů. To zlepšuje produktivitu a zkracuje cykly vytváření návrhů pro rychlejší uvádění produktů na trh. Technické činnosti v prostředí vzájemné spolupráce Urychlete vývoj pomocí hladkého sdílení dat mezi systémy. Umožní více lidem pracovat současně na stejném projektu, a to odkudkoli na světě. Další informace:

18 Zlepšená produktivita VÝROBNÍ INTELIGENCE A PROVOZNÍ ŘÍZENÍ Průmyslové podniky po celém světě začínají využívat nové technologie, které dají datům z výroby smysl a převedou je do formy informací, na něž lze odpovídajícím způsobem reagovat a které představují novou obchodní hodnotu. Možnost hladkého a bezpečného propojení mezi samostatnými výrobními systémy a procesy v celém podniku je dosažitelná a nanejvýše výhodná. Moderní provozní řízení má za cíl zlepšit výkonnost tím, že se zlepší využití údajů, které již existují, a to pomocí kombinace nástrojů navržených k poskytování kontextuálních informací podle jednotlivých úloh, na které lze vhodně reagovat, a tak zlepšovat systémy nebo procesy. Naše vizualizační a analytická řešení a řešení pro reportování napomáhají monitorovat klíčové faktory ovlivňující řízení výkonnosti, efektivity, kvality a spotřeby energie, které jsou viditelně přístupné z celého podniku na snadno čitelných přehledech dat. Naše řešení lze zavádět individuálně na úrovni strojů nebo linek k řešení specifických požadavků a poté je lze rozšiřovat na další linky nebo závody, aby se dosáhlo celopodnikových obchodních cílů. 18

19 Výzva K dispozici je množství informačních systémů, které shromažďují data z výroby ale mají tato data využití, které jim umožní být hnací silou ke zvýšení obchodní hodnoty? Řešení Umožnit přístup ke kritickým informacím z výroby v reálném čase pro lepší a rychlejší rozhodování, schopnost reagovat na tržní prostředí a zlepšenou výkonnost nebo produktivitu. Případová studie Trigg Technologies Trigg Technologies prodává a pronajímá systémy dopravy pro olejářské nebo plynařské firmy a zajišťuje i jejich servis. Firma zkrátila zúčtovací období v průměru o 20 dnů a omezila počet chyb v dokumentaci prakticky na nulu s použitím našeho řídicího a informačního řešení v kombinaci s cloudovou platformou. Trigg Technologies má nyní možnost zobrazení dat v reálném čase a disponuje historickými vývojovými daty o přepravách, celkové kvalitě ropy a míře produktivity v čase, což pomáhá zlepšovat údržbu a rozhodování. Další informace:

20 Zlepšená produktivita Výrobní inteligence a provozní řízení Vyberte si architekturu poskytující integrované řízení a informace. Pevné základy jsou klíčem k budování skvělých řešení. Informační software FactoryTalk podpořený procesory Logix propojenými přepínači Stratix napomáhá k budování produktivnějších a bezpečnějších systémů s lépe dostupnými informacemi. Řízení výkonnosti pomocí inteligentních podnikových výrobních systémů Naše řešení se intuitivně připojí k automatizačním systémům ve vašem závodě a poskytují informace o momentální výkonnosti vašich zařízení. Zjistěte si klíčové ukazatele výkonnosti (KPI), například OEE (celková efektivita zařízení), MTTR (střední doba do opravy) a mnohé další. Systémy pro řízení výroby Naše MES řešení umožňují lépe realizovat standardizované pracovní postupy a řídit procedury a jejich provádění za účelem optimalizace výrobních operací. Nechte svoje informace pracovat Naše systémy usnadňují sběr, analýzu a sdílení informací a jejich uvedení do širšího kontextu. Pomocí flexibilních softwarových nástrojů podporujících otevřené standardy máte možnost propojit a zorganizovat vaše data do podoby informací, na něž je možné příslušným způsobem reagovat. Získejte vědomosti a náhled do vašeho systému prostřednictvím vašich dat z výroby. 20

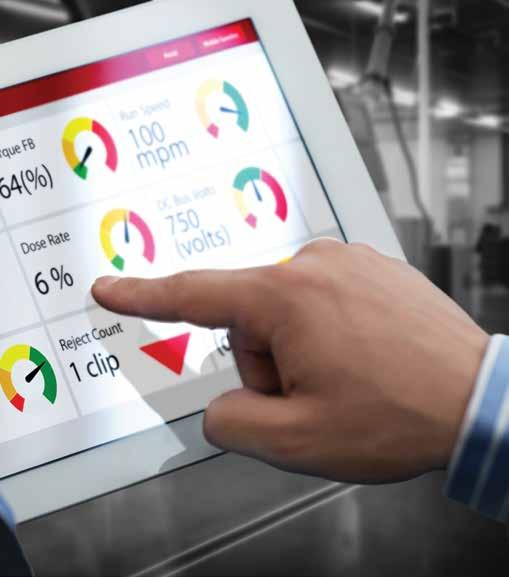

21 Zlepšení produktivity Mobilní aplikace FactoryTalk TeamONE plynule navazuje na technologii, kterou výrobci používají během počáteční digitální transformace. Posiluje produktivitu týmu tím, že umožňuje uživatelům spolupracovat a sdílet znalosti, zobrazovat v reálném čase diagnostické údaje výroby, pracovat na alarmech strojů a odstraňovat potíže zařízení. Spolupráce Využívejte své informací k činění lepších rozhodnutí a k interakci s ostatními. Naše řešení umožňují přizpůsobovat rozsah údajů z vašich řídicích systémů tak, aby vyhovoval vašim potřebám, a dále vám umožňují využívat nejběžnější současné technologie pro účely sdílení těchto informací s ostatními. Mobilní řešení Využívejte své informace k činění lepších rozhodnutí na základě toho, že budete přenášet vždy správné informace těm správným pracovníkům, ve správnou dobu a na správné zařízení. Máme řešení pro všechny hlavní mobilní platformy. Zaměřujeme se na možnosti práce uživatelů pomocí intuitivních pracovních postupů, které nejsou vázány pouze na stolní počítače. Základem je vše vidět Se správným informačním systémem můžete zvýšit svůj přehled o vašich provozních operacích. Náš software pomáhá měřit a sledovat, co se právě děje. Ať už na ovládacím panelu, stolním počítači, velkých obrazovkách nebo malých displejích mobilních zařízení správná informační infrastruktura má zásadní důležitost v tom, že vám umožní vidět vaše údaje tak, jak si je přejete vidět. Další informace:

22 Bezpečné prostředí BEZPEČNOST PRŮMYSLOVÉ AUTOMATIZACE Řídicí systémy, sítě a software to vše vám může pomáhat při ochraně proti bezpečnostním rizikům a ohrožení. Nyní je vhodný čas k tomu, abyste začali řídit svá rizika a vybudovali bezpečný průmyslový řídicí systém, jenž bude vyhovovat vašim požadavkům. Společnost Rockwell Automation doporučuje implementovat hloubkový ochranný přístup, který vám pomůže zajistit ochranu proti vnitřním i vnějším bezpečnostním hrozbám. Tento přístup je založen na využití několika vrstev ochrany fyzické, procedurální a elektronické na samostatných úrovních architektury a výrobního závodu. Mezi cíle takové hloubkové ochrany náleží snížení rizika útoku, identifikace potenciálního útoku při pokusu o průnik do vašich technických zdrojů a oddálení útoku k prodloužení času, jenž máte k dispozici na reakci a realizaci příslušných protiopatření. Společnost Rockwell Automation nabízí produkty a služby, jež napomáhají vybudovat hloubkovou ochrannou strategii. Mezi tato řešení patří následující: Zabezpečení síťové infrastruktury Vytvoření sítě řídicích systémů odolné proti útokům zvenku Ochrana obsahu Ochrana cenného obsahu řídicího systému před neoprávněným použitím a kopírováním Detekce neoprávněné manipulace Detekování, zdokumentování a poskytnutí oznámení o útocích na řídicí systém Řízení přístupu a správa zásad Vytvořte důvěryhodné prostředí tím, že budete mít pod kontrolou kdo, co, kde a kdy bude mít povolen přístup. 22

23 Výzva Průmyslové organizace musejí zajistit hladký tok informací propojením řídicích systémů s celopodnikovou soustavou. Komplexní propojený systém však není bez potenciálních problémů. Řešení Konzistentní, ucelený přístup k průmyslové bezpečnosti, který přesahuje hranice řídicího systému a zahrnuje data, pravidla, postupy a zabývá se riziky spojenými s lidským faktorem, procesy a technologií. Případová studie MG Bryan Společnost MG Bryan je výrobce těžkých strojů a zařízení pro ropný a plynárenský průmysl. Tato společnost zavedla cloudové počítačové systémy pro vzdálené řízení zdrojů u technicky vyspělých frakovacích zařízení prostřednictvím zabezpečeného přístupu k informacím v reálném čase. Nyní je tak schopna sledovat frakovací soupravu každou minutu, každou hodinu, každý den. To jí umožnilo změnit leasingovou dohodu z měsíčního paušálu, který je v tomto oboru standardem, na model plateb podle skutečného využití. Další informace:

24 Bezpečné prostředí Bezpečnost průmyslové automatizace POČÍTAČOVÁ PRAVIDLA, POSTUPY A INFORMOVANOST SÍŤ ZAŘÍZENÍ Hloubkový ochranný přístup Přístup ve více vrstvách napomáhající chránit průmyslové zdroje na různých úrovních před bezpečnostními hrozbami tím, že budou zavedeny příslušné kontroly řešící různé typy hrozeb. Ochrana obsahu Pomáhá chránit cenné duševní vlastnictví, například výrobní data, receptury či kódy, před přístupem a zobrazením na základě použití služeb ochrany dat v prostředí Logix. Zabezpečení síťové infrastruktury Zajištění schopnosti řídit přístup k síti a kontrolovat nežádoucí aktivitu ve vztahu k zařízením na síti vašeho výrobního závodu. 24

25 APLIKACE FYZICKÝ PŘÍSTUP Odhalení pokusů o úpravu Detekce změn pomocí digitálně podepsaného firmwaru, funkce detekce změn a záznamu událostí u procesoru Logix v softwaru Studio 5000 a FactoryTalk AssetCentre. Řízení přístupu a správa příslušných pravidel Oprávnění a autorizace softwaru a specifických uživatelských úloh lze kontrolovat pomocí softwaru FactoryTalk Security a přístup dále omezovat pomocí funkcí Security Authority Binding a Data Access Control. Síťové a bezpečnostní služby Síťové a bezpečnostní služby od Rockwell Automation vám mohou pomoci vyhodnocovat, navrhovat, zavádět a auditovat váš bezpečnostní program a architektury z hlediska shody s globálními bezpečnostními standardy. Další informace:

26 Bezpečné prostředí PROSPĚŠNÉ PARTNERSTVÍ Soustavný růst globální poptávky se ve výrobní průmyslu globálně projevuje vyšším tlakem na zamezení odstávek zařízení nebo zlepšení produktivity a schopnosti dodávat. Jakožto největší světová společnost zaměřená na obor průmyslové automatizace jsme schopni pomoci vám vyhovět této poptávce a optimalizovat ziskovost vašeho podniku. Abyste dosáhli svých definovaných cílů, musíte vyhodnocovat, analyzovat a přizpůsobovat výrobu pro překonání několika problematických úkolů včetně rostoucích nákladů na každou hodinu odstávky zařízení a soustavného úkolu hledání schopných pracovníků. V oboru, kde je technologie v neustálém pohybu, musíte být schopni důvěřovat svým obchodním partnerům, kteří vám poskytují řešení, služby a podporu, jež vám pomáhají udržet si náskok před konkurencí. Chápeme, že vaším cílem je ziskový, bezpečný a udržitelný provoz s minimem odstávek zařízení. K tomuto účelu jsme vyvinuli jedinečný soubor průmyslové i specificky technologické expertízy, díky které vám pomůžeme snížit rizika projektů a poskytneme specifická řešení pro vaše konkrétní požadavky. A to vše navíc s globálním provedením a lokální podporou. Maximalizace produktivity Náš úspěch je založen na tom vašem. Naším významným cílem je napomáhat vám ke každoročnímu růstu produktivity. Naše specifické a zkušenostmi prověřené služby jsou navržené tak, aby vám pomohly maximalizovat vaše zisky z investic do automatizace. Plnění vašich potřeb Každý průmyslový výrobní podnik potřebuje, aby byly denně splněny jeho základní potřeby: lokální dostupnost dílů, podpora na pracovišti, školení a odbornost světové úrovně v místních jazycích. Naše globální aktivity těmto vašim potřebám vyhoví. Definování strategií pro další zlepšování Zatímco plnění každodenních potřeb je důležité, potřebujete rovněž soustavný přístup k odborníkům, abyste s nimi mohli odhalovat příležitosti k provozně-obchodním zlepšením na základě praktického plánu směřujícího k dosažení žádoucích výsledků. 26

27 Výzva Technologie se posouvá rychle vpřed. Ale někteří dodavatelé se posouvají až příliš rychle a nechají vás bez pomoci se zastaralým zařízením, což pak způsobuje soustavné potíže ve výrobě. Řešení Specializovaný dodavatel se špičkovou reputací v oblasti dodávek a dlouhodobé podpory vašeho podnikání a vašich investic do automatizace. Případová studie ASARCO ASARCO je integrovaná společnost zabývající se těžbou, tavením a rafinováním mědi, která potřebovala modernizovat řídicí systém pro systém elektrolytického čištění ve své rafinerii. Ve spolupráci s Rockwell Automation zlepšila společnost ASARCO celkovou efektivitu, možnosti údržby a flexibilitu systému a nové integrované řešení může být rozšířeno do dalších částí závodu. Další informace:

28 Bezpečné prostředí Prospěšné partnerství Optimalizace provozu Ať se jedná o jakýkoli průmyslový obor nebo proces, společnost Rockwell Automation chápe, že vaším cílem je ziskový, bezpečný a udržitelný provoz. Nabízíme vám zkušenosti s různými obory a technologiemi, s jejichž využitím vám pomůžeme překonat jedinečné výzvy a dosáhnout stanovených cílů. Ochrana vaší investice Jako nadstavba nad schopnosti dodávat řešení, pomáhá naše globální infrastruktura středisek podpory a oborových expertů ochránit vaše investice do automatizačních řešení, optimalizovat provozní zdroje, zvyšovat produktivitu a zlepšovat celkové finanční výkony. Podpora, kterou potřebujete a když ji potřebujete Zaručená reakce pro služby vzdálené podpory, zajištění náhradních dílů a služeb v terénu v jedné smlouvě o integrované podpoře: za jeden paušální poplatek vám poskytuje jeden kontaktní bod pro všechny požadavky týkající se vašich zařízení a případných oprav. Škálovatelná řešení Zatímco vyvíjíme řešení k plnění vašich dnešních požadavků, soustavně se již zabýváme i zítřkem. Ve vzájemné spolupráci se snažíme pochopit váš aktuální stav provozu a navrhnout řešení, které jako jeden ze zásadních faktorů poskytuje možnost budoucí rozšiřitelnosti. 28

29 Podpora při modernizaci S tím, jak produkty stárnou, nabízíme volitelné možnosti, které pomohou v co největší míře prodloužit jejich životnost, případně vás s dostatečným předstihem upozorníme, abyste mohli hladce přejít na jejich novou generaci. Strategické aliance Naši spříznění partneři s námi i s vámi spolupracují na vývoji různých schopností, které zajišťují bezproblémová řešení, a tím vám poskytují maximální technologické, konkurenční a strategické výhody v rámci vlastního podniku i dodavatelského řetězce. PartnerNetwork Naše struktura PartnerNetwork sestává z vlastního týmu technických specialistů a nejlepších dodavatelů ve své třídě, kteří spolupracují na řešení náročných úkolů v oblasti automatizace vaší výroby tím, že urychlí tok vašeho dodavatelského řetězce a zjednoduší implementaci projektů. Další informace:

30 NABÍDKA HARDWARU Jako největší podnik na světě zabývající se průmyslovou automatizací nabízíme široký sortiment produktů, služeb, podpory a pomoci pro zlepšení vašeho výrobního cyklu. Programovatelné automatizační procesory Modulární a škálovatelné systémy Řízení procesů, dávek, měničů, bezpečnosti, polohování a diskrétní řízení Vysoká dostupnost Bezpečnostní certifikace SIL 2 a SIL 3 Integrované a distribuované vstupy/výstupy Extrémní prostředí (XT) a pouzdření máčením Vstupy/výstupy Umístěná v šasi, lokální, specifická pro řady zařízení, distribuovaná pomocí komunikačních sítí Distribuovaná, v rozvaděči modulární flexibilní, individuálně přizpůsobitelná Distribuovaná, v rozvaděči bloková obsahující síťový adaptér, analogové, digitální i speciální On-Machine modulární instalovaná přímo na stroji, nižší náklady na zapojení, snadná údržba Monitorování stavu a energie Monitorování stavu Integrované monitorování stavu na síti EtherNet/IP Integrovaná ochrana strojního vybavení Přenosné prostředky pro sběr dat s vysokým výkonem Osvědčený komplexní prediktivní údržbový software Snímače a příslušenství pro kompletní řešení On-Machine s přímou montáží na stroji, bloková nižší náklady na zapojení, snadná údržba Bezpečnostní FLEX 5000 I/O, POINT Guard I/O, ArmorBlock I/O, CompactBlock Guard I/O nižší náklady na zapojení a kratší doba uvedení do provozu, dostupná pro aplikace v rozvaděči a On-Machine Distribuované/integrované vestavěná podpora EtherNet/IP nebo DeviceNet, volitelně technologie inteligentních součástí DeviceLogix Monitorování energie Monitorování energie v síti EtherNet/IP Záznam komplexních informací: - kolik energie spotřebováváte - jaké jsou hlavní zátěže - kdy spotřebováváte nejvíce energie - kolik za ni platíte - kvalita spotřebovávané energie 30

31 RFID a detekce Systém radiofrekvenční identifikace (RFID) Ideální pro sledování a vyhledávání výrobků, které se během výrobního procesu pohybují K dispozici je 1- a 2kanálové rozhraní EtherNet/IP Zabudovaný spínač, s Device Level Ring (DLR) Robustní pro průmyslová pracoviště Snímače Inteligentní snímače se spojením IO-Link slouží jako základní technologie pro platformu The Connected Enterprise Technologie IO-Link poskytuje snadnou integraci snímačů prostřednictvím architektury The Integrated Architecture Řízení motorů Střídavé frekvenční měniče PowerFlex Navržené pro zajištění flexibility aplikací Přístup k informacím v reálném čase pro vaše napájecí a řídicí systémy Vynikající integrace se softwarem Studio 5000 pro hladkou integraci řídicího systému Vysokonapěťové frekvenční měniče PowerFlex Umožňují řízený start a ovládání proměnných otáček procesů s vysokými nároky na energii Pomáhají snižovat náklady na energie, počet součástí, údržbu a opotřebování motoru Možnost více jednotek typu Master a široká škála inteligentních snímačů s funkcí IO-Link Světelná závora Připojení k síti Ethernet pro softwarově konfigurovatelné bezpečnostní relé a jednofunkční bezpečnostní relé GSR Softwarově konfigurovatelná bezpečnostní relé 440C-CR30 mohou sdílet informace s řídicím systémem prostřednictvím volitelného zásuvného modulu EtherNet/IP Bezpečnostní relé Intelligent Guardmaster nabízí síťovou konektivitu prostřednictvím volitelného rozhraní 440R-ENETR EtherNet/IP Motorová řídicí centra Motorová řídicí centra CENTERLINE (MCC) nabízí robustní, vysoce výkonné řešení pro všechny potřeby řízení motorů. Řízení motorů Spouštěče SMC mohou být snadno integrovány do center inteligentního řízení motorů, a mohou tak nabídnout vyšší produktivitu a kratší prostoje Komplexní řada všestranných a robustních spouštěčů a relé pro nízkonapěťové a vysokonapěťové aplikace a aplikace IEC a NEMA Polohování Servoměniče pro širokou paletu aplikací Rotační a lineární servomotory Bezpečnostní servoměniče minimalizují odstávky zařízení a snižují spotřebu energie, odpady i zmetkovitost výroby Lineární pohony a aktuátory pro flexibilní servořízení Absolutní snímače otáček pro řízení v uzavřené smyčce Inkrementální optické snímače otáček poskytují nízké náklady, malou velikost, vysokou frekvenci a vysoké rozlišení Uživatelská rozhraní a průmyslové počítače Počítače pro extrémní prostředí Nebezpečná umístění podle ATEX a UL Počítače pro průmyslové prostředí, bez displeje i s integrovaným displejem Grafické terminály s dvěma porty Ethernet pro topologie Device Level Ring (DLR) Průmyslové ploché panely, LCD monitory umístění podle třídy I, divize 2 Infrastruktura průmyslových sítí Stratix a ethernetová média Přepínače Stratix Konfigurovatelné přepínače Ethernet používají operační systém Cisco Catalyst Mnoho funkcí pro prostředí IT a výrobu Nekonfigurovatelné přepínače Ethernet jsou ideální pro malé, izolované sítě Bezpečnostní zařízení Stratix Kombinace několika moderních bezpečnostních funkcí do jednoho zařízení Poskytování detekce incidentů, prevence a reakce Bezdrátové přístupové body Stratix Konektivita kabelem obtížně přístupných nebo vzdálených míst Lze použít jako bezdrátový přístupový bod nebo skupinový můstek Média a konektory Celé portfolio průmyslových fyzických médií Ethernet Síťová média do rozvaděče (RJ45) Média Ethernet na stroji (M12 a varianta 1) Další informace:

32 NABÍDKA SOFTWARU Rockwell Software nabízí celou sadu softwarových nástrojů pro zajištění účinnosti a poskytnutí hodnoty v celém propojeném podniku The Connected Enterprise. Návrh a konfigurace Automatizační prostředí Studio 5000 kombinuje technické a vývojové prvky do jednoho standardního rámce, který umožňuje dosahovat optimalizované produktivity a kratšího času pro uvedení zařízení do provozu. S pomocí prostředí Studio 5000 můžete rychleji reagovat na změny na trhu nebo provozněobchodní požadavky a současně snížit své celkové náklady na vlastnictví (TCO), včetně nákladů na údržbu a školení. Použití jednoho balíku pro návrh a konfiguraci Zjednodušte vývoj komplexních řídicích řešení Získejte lepší přístup k informacím v reálném čase Vývoj aplikací s využitím jednotné řídicí platformy a prostředí Studio 5000 Architect Software Studio 5000 Architect je integrované vývojové prostředí, které umožňuje zkrátit dobu nutnou pro vybudování vašeho automatizačního systému Logix a FactoryTalk View, podporuje opakované používání obsahu a zaručuje hladké sdílení dat mezi různými nástroji. Software Studio 5000 View Designer Software Studio 5000 View Designer je vývojové prostředí pro grafické terminály PanelView Jako součást prostředí Studio 5000 nabízí software View Designer lepší integraci se systémem Logix pro zlepšení výkonu obsluhy. Studio 5000 Logix Designer Software Studio 5000 Logix Designer, další zdokonalená verze softwaru RSLogix 5000, poskytuje standardizovaný rámec pro diskrétní, procesní, dávkové, polohovací, bezpečnostní a měničové systémy, čímž pomáhá šetřit čas potřebný k programování. Studio 5000 Application Code Manager Studio 5000 Application Code Manager je nový vývojový nástroj, který pomáhá využívat opakovaně použitelný obsah a pomáhá zvýšit efektivitu provozu, přesnost a celkově přispívá k úspoře nákladů. Emulace a simulace Emulace: Software Studio 5000 Logix Emulate je klíčem virtuálního návrhu v rámci Studio 5000; umožňuje výrobu prototypů strojů, analýzu propustnosti, virtuální uvádění do provozu a systémy školení obsluhy (OTS). Software Logix Emulate poskytuje možnost validovat, testovat a optimalizovat kód aplikace nezávisle na fyzickém hardwaru. Simulace: Software pro simulace pomáhá chránit vaše podnikání analyzováním dopadu nových obchodních nápadů, pravidel a strategií před jejich implementací. To pomáhá zkrátit vývojové cykly, snížit rizika a optimalizovat návrh systémů. Software Connected Components Workbench je nástroj pro konfigurování, programování a vizualizaci, který zjednodušuje vývoj samostatných strojů s pomocí jediného softwarového řešení. Nabízí snadné programování pro procesory Micro800 s integrovaným editorem PanelView 800 HMI a konfiguraci měničů PowerFlex. 32

33 Vizualizace a spolupráce FactoryTalk View SE Software HMI na úrovni supervizorů pro monitorování a kontrolu aplikací s distribuovanými servery a aplikacemi pro více uživatelů. FactoryTalk View ME Univerzální aplikace HMI, která poskytuje specializované a výkonné řešení pro zařízení uživatelského rozhraní na úrovni strojů. FactoryTalk ViewPoint Na cestách, doma nebo v práci poskytuje prostřednictvím webového prohlížeče zabezpečené rozhraní pro FactoryTalk View a jehografické, trendové a alarmové aplikace. Rozšiřuje přístup k uživatelům z libovolného místa pro zlepšení rozhodování v reálném čase. FactoryTalk TeamONE Aplikace FactoryTalk TeamONE plynule navazuje na technologii, kterou výrobci používají během počáteční digitální transformace. Posiluje produktivitu týmu tím, že umožňuje uživatelům spolupracovat a sdílet znalosti, zobrazovat v reálném čase diagnostická data z výroby, pracovat na alarmech strojů a odstraňovat potíže zařízení. ThinManager ThinManager umožňuje bezprecedentní míru kontroly a zabezpečení ve škálovatelné platformě bez ohledu na velikost vašeho průmyslového prostředí nebo počtu zařízení. Tato architektura tenkého klienta umožňuje nasazení levnějšího hardwaru a současně poskytuje uživatelům aplikace a nástroje, které jsou jim známé, a zvyšuje zabezpečení prostřednictvím centralizované správy. Výrobní inteligence a analytika FactoryTalk VantagePoint EMI Informace o výrobě dodávané, když je potřebujete, způsobem, který si zvolíte, abyste mohli přijímat informovaná rozhodnutí. Získejte skutečný náhled do svých výrobních informací prostřednictvím libovolného mobilního zařízení nebo zobrazení webových zpráv a přehledů KPI. FactoryTalk Historian Zaznamenává data, která potřebujete pro zlepšení provozu. Výkonné nástroje pro sestavování hlášení a trendů umožňují kritický vhled do výkonových parametrů jsou k dispozici s vysokou rychlostí a spolehlivostí od stroje až po úroveň podniku. FactoryTalk Metrics Generuje přesné zprávy o skutečných aktivitách ve výrobní hale, poskytuje důležité náhledy do celkové efektivity zařízení a provádí analýzy prostojů pro zvýšení produktivity a ziskovosti. FactoryTalk EnergyMetrix Software Balík webového řídicího softwaru, který umožňuje přístup ke kritickým informacím o spotřebě energie prakticky z jakéhokoli místa a poskytuje celkovou podporu pro rozhodování energetického managementu. FactoryTalk Analytics Shromažďuje neformátovaná data a převádí je do informací použitelných ve vašem škálovatelném analytickém nástroji. Od snímače na průmyslovém internetu věcí až po stroje napříč vaším podnikem vám můžeme pomoci se správnými aplikacemi a s odstraněním bariér na cestě k úspěchu. FactoryTalk AssetCentre Poskytuje centralizovaný nástroj pro zabezpečení, správu, řízení verzí, sledování a hlášení informací souvisejících s automatizačními prostředky v celém vašem podniku. Může zlepšovat produktivitu, dostupnost, kvalitu, bezpečnost zaměstnanců a předpisovou shodu. Systémy pro řízení výroby (MES) Software MES poskytuje standardizované pracovní postupy pro pracovníky obsluhy k zajištění nejvyšší možné kvality výroby a současné shody s regulačními předpisy. Nabízíme standardní balíky aplikačních knihoven pro farmaceutický průmysl, balené spotřební zboží nebo výrobce automobilů. Software FactoryTalk ProductionCentre Integrace řízení kvality, obchodní analytiky, výroby a správy oprav v plně elektronickém, bezpapírovém Procesní řízení Systém PlantPAx Jedná se o moderní prvotřídní distribuovaný řídicí systém (DCS) od společnosti Rockwell Automation. Je postaven na škálovatelné architektuře, a umožňuje tak řízení v celé továrně a špičkovou integraci s pomocí portfolia inteligentního řízení motorů společnosti Rockwell Automation. FactoryTalk Batch Tento nástroj poskytuje konzistentní, předvídatelné zpracování dávek a podporuje opakované využívání kódu, receptur, fází a logiky. Kombinuje standard prostředí. To zlepšuje provozní efektivitu a zároveň pomáhá zajistit shodu s předpisy a nejvyšší úroveň kvality. ERP Integration Gateway Nákladově efektivní aplikace, která spojuje výrobní operace s obchodními procesy a informacemi uloženými v systému Enterprise Resource Planning (ERP) a dalších podnikových systémech. ISA S88 s osvědčenou technologií a poskytuje flexibilitu nutnou pro rychlejší dodání na trh. Software Pavilion8 Jedná se o software pro prediktivní řízení založené na modelu, který poskytuje nástroje pro zlepšení agility provozu, umožňuje rychlé přizpůsobení měnících se podnikatelských priorit a požadavků zákazníků. Software zahrnuje moduly pro řízení, analyzování, monitorování, vizualizaci, skladování a integraci prostřednictvím výkonného modelovacího jádra. Další informace:

34 Stručný přehled programovatelných automatizačních procesorů Přehled Klíčové vlastnosti ControlLogix 5580 ControlLogix 5570 CompactLogix 5480 Programovatelné automatizační procesory Logix používají společné řídicí jádro se společným vývojovým prostředím a poskytují vysoký výkon ve snadno obsluhovatelném prostředí. Procesory ControlLogix jsou ideální pro náročné aplikace a mohou provádět standardní i bezpečnostní řízení v jednom šasi. Tvoří tak skutečně integrovaný systém využívající vysokou dostupnost a schopnosti práce v extrémním prostředí tak, aby splnily požadavky vaší aplikace. Vhodné pro vysoce výkonné diskrétní a polohovací aplikace Integrované řízení pohybů na síti EtherNet/IP Více procesorů ve stejném šasi, každý z nich pracující nezávisle Vestavěný port Ethernet 1 Gb Určené pro vysoký výkon s Compact 5000 I/O Pouzdření máčením nabízí zvýšenou ochranu v agresivním prostředí Vhodné pro procesní, polohovací, diskrétní a bezpečnostní aplikace a pro aplikace s požadavky na vysokou dostupnost GuardLogix má certifikaci TÜV pro funkční bezpečnost Integrované řízení pohybů a bezpečnost v síti EtherNet/IP Více procesorů ve stejném šasi, každý z nich pracující nezávisle Pouzdření máčením nabízí zvýšenou ochranu v agresivním prostředí Redundance podporuje požadavky na vysokou dostupnost ControlLogix-XT je dimenzován pro teploty provozního prostředí -20 až 70 C (-4 až 185 F) Vestavěná paměť Max. 40 MB Procesory ControlLogix: max. 32 MB GuardLogix: 8 MB standard / 3,75 MB bezpečnost Polohování Až 256 os integrovaného řízení pohybů na síti EtherNet/IP Běžný výkon procesoru 32 os/ms Úroveň bezpečnosti GuardLogix 5580: SIL 2, PLd, kategorie 3 GuardLogix 5580: SIL 3, PLe, kategorie 4 (vyžaduje se Safety Partner) Až 100 os integrovaného řízení pohybů na síti EtherNet/IP Běžný výkon procesoru 6 os/ms Procesory ControlLogix: SIL 2 při dodržení referenční příručky bezpečnosti ControlLogix SIL 2 GuardLogix 5570: SIL 3, PLe, kategorie 4 ( vyžaduje se Safety Partner) na stroji N/A Procesory Armor ControlLogix : IP67 Procesory Armor GuardLogix : IP67 Podpora programovacích jazyků Kontaktní schéma, strukturovaný text, funkční blok, sekvenční funkční graf Procesor CompactLogix 5480 nabízí výhody řízení Logix na počítači se systémem Windows. Díky komerčně dostupným procesorům a operačnímu systému Windows 10 IoT Enterprise spouštěnému paralelně s řídicím jádrem Logix poskytuje vysoce výkonnou architekturu se schopností spouštění aplikací nezávislých dodavatelů. Poskytuje vysoký výkon řízení a výpočetní funkce v jedné hardwarové platformě Nabízí schopnost spouštět aplikace nezávislých dodavatelů paralelně s řízením Logix v reálném čase Podpora až 31 lokálních V/V modulů COMPACT 5000 Nabízí zjednodušenou architekturu s vestavěnou komunikací, periferní konektivitou, integrovaným portem DisplayPort a několika vysokorychlostními porty EtherNet/IP 20 MB (Logix) asi 16 GB volného místa (OS) Až 150 os N/A N/A Kontaktní schéma, strukturovaný text, funkční blok, sekvenční funkční graf Komunikace Integrovaný port USB a 1 Gb Ethernet Zabudované USB 3 (2 porty konfigurovatelné pro Dual IP nebo DLR) a port 1 GbE (OS) 1 (DisplayPort) podpora standardních konvertorů pro displeje HDMI, DVI, VGA 1 port zařízení (Logix) 2 hostitelské porty USB 3.0 (OS) Standardy culus, CE, IECEx, KC, EtherNet/IP, FM, CSA, RCM, Ex, EAC, námořní certifikace probíhá culus, CE, KC, FM, RCM, IECEx, EAC, námořní certifikace Navíc procesory GuardLogix: FM, TÜV Okolní prostředí 0 60 C ( F) 0 60 C ( F) Hodnoty pro verze XT C ( F) culus, CE, RCM, KC, EAC, EtherNet/IP 0 ⁰C < Ta < +60 ⁰C (+32 ⁰F <Ta < +140 ⁰F) Další informace Většinu aktuálních informací o celé řadě našich programovatelných automatizačních procesorů a příslušenství najdete na webu: ab.rockwellautomation.com/programmable-controllers 34

35 CompactLogix 5380 CompactLogix 5370 Micro800 Programovatelné automatizační procesory Logix používají společné řídicí jádro se společným vývojovým prostředím a poskytují vysoký výkon ve snadno obsluhovatelném prostředí. Procesory CompactLogix jsou ideální pro malé až středně velké stroje a nabízejí výhody integrované architektury pro stroje s nižšími náklady se standardními a bezpečnostními možnostmi. Vhodné pro vysoce výkonné diskrétní a polohovací aplikace Integrované řízení pohybů na síti EtherNet/IP Dva porty Ethernet, každý s individuálně konfigurovatelnou IP adresou a nastavitelnou rychlostí až 1 Gb Určené pro vysoký výkon s Compact 5000 I/O, buď lokálně, nebo na síti EtherNet/IP Programovatelné automatizační procesory Logix používají společné řídicí jádro se společným vývojovým prostředím a poskytují vysoký výkon ve snadno obsluhovatelném prostředí. Procesory CompactLogix jsou ideální pro malé až středně velké stroje a nabízejí výhody integrované architektury pro stroje s nižšími náklady. Vhodné pro procesní, polohovací, diskrétní a bezpečnostní aplikace Integrované řízení pohybů na síti EtherNet/IP Distribuované V/V přes EtherNet/IP Kinematika robotů Funkce Open socket pro zařízení jako jsou tiskárny a čtečky čárových kódů Interní řešení uchovávání energie odstraňujte potřebu baterií Procesory Micro800 poskytují přizpůsobené řešení se základním řízením pro samostatné stroje. Tyto mikroprocesory jsou k dispozici v různých velikostech a jsou optimalizované pro zajištění inteligentního, produktivního, zabezpečeného řešení ve všech fázích životního cyklu stroje. Mohou být snadno naprogramovány pomocí softwaru Connected Components Workbench. Sdílejí společné příslušenství, zásuvné a rozšiřující moduly V/V, které umožňují výrobcům strojů přizpůsobit procesor pro specifické schopnosti. Vhodné pro nízkonákladové, samostatné, diskrétní, procesní a PTO polohovací aplikace Přizpůsobení a rozšíření funkce procesoru Micro800 tak, aby splnil specifické aplikační potřeby s pomocí zásuvných a rozšiřujících V/V modulů Vestavěný 100 khz vysokorychlostní čítač EtherNet/IP a DeviceNet Podporuje funkce Modbus TCP, Modbus RTU, ASCII a Open socket pro komunikaci se zařízeními třetích stran Micro820 : slot microsd pro protokolování dat a správu předpisů Do 10 MB CompactLogix L1: až 1 MB, L2: až 1 MB, L3: až 3 MB Do 140 KB Až 32 os integrovaného řízení pohybů na síti EtherNet/IP Typická výkonnost 32 os/ms Až 16 os integrovaného řízení pohybů na síti EtherNet/IP Až 3 osy 100kHz pulzních výstupů (PTO) pro řízení pohybů SIL 2 PLd, kategorie 3 Kompaktní GuardLogix 5370: SIL 3, PLe, CAT 4 N/A N/A Kontaktní schéma, strukturovaný text, funkční blok, sekvenční funkční graf Armor CompactLogix : s klasifikací IP67 Armor Compact Guardlogix: s klasifikací IP67 N/A Kontaktní schéma, strukturovaný text, funkční blok Zabudované USB a Ethernet s DLR/Dual IP (s možností volby) Zabudované USB a Ethernet s DLR Zabudované USB, RS232/485 a Ethernet culus, CE, C-Tick, ATEX, IECEx, EtherNet/IP, KC, GOST-R, námořní culus, CE, C-Tick, ATEX, EtherNet/IP, KC, GOST-R, námořní culus, CE, RCM, KC, EtherNet/IP, námořní 0 60 C ( F) L1: C ( F) L2/L3: 0 60 C ( F) Armor : 0 60 C ( F) Micro810 : 0 55 C ( F) Micro820, Micro830, Micro850, Micro870 : C ( F) Chcete-li se seznámit s celou naší řadou mikro jednotek PLC a vyhledat další informace o těchto produktech, navštivte web: Controllers/Micro-and-Nano Další informace:

36 Stručný přehled vstupních/výstupních (V/V) modulů jednotky COMPACT 5000 Compact Přehled Celá řada digitálních, diagnostických, analogových, polohovacích řídicích a speciálních V/V modulů. Moduly se mohou používat v lokálním šasi procesoru ControlLogix nebo v šasi připojeném k procesoru ControlLogix přes EtherNet/IP. V/V platforma COMPACT 5000 nabízí vysoký výkon komunikace v kompaktním provedení. Lze používat jako lokální a distribuované V/V s procesory řady CompactLogix Funkce jako u modulů typu rack, avšak v provedení bez racku, snižuje náklady a potřebné zásoby náhradních dílů. Klíčové vlastnosti Komplexní diagnostika pro detekci poruch systému i na straně aplikace Integrované funkce časového značení pro aplikace Sequence Of Events Elektronické klíčování jako pomůcka pro předcházení chybám při výměnách K dispozici s pouzdřením máčením napomáhajícím k ochraně v drsných prostředích Odstranitelná svorkovnice nebo modul kabelového rozhraní pro připojení všech aplikačních kabelů Snadná instalace zasunutím do sebe; snadné odpojení tahem při údržbě Komplexní diagnostika pro detekci poruch systému i na straně aplikace Integrované funkce časového značení pro aplikace Sequence Of Events Elektronické klíčování jako pomůcka pro předcházení chybám při výměnách Odstranitelná svorkovnice pro připojení všech aplikačních kabelů K dispozici jsou různé způsoby zakončení Zaručuje flexibilitu s možnostmi montáže na DIN lištu nebo na panel Obsahuje indikátory diagnostického stavu jednotlivých bodů pro snadné odstraňování závad Brání nesprávnému polohování modulu se softwarovým klíčováním Připojuje až tři řady Compact 5000 I/O k procesoru (vyžaduje použití komunikačního adaptérového modulu a napájecího zdroje) Nabízené typy V/V Digitální 8 až 32bodové moduly Nabídka široké škály napětí Izolované a neizolované typy modulů Analogový Vstupní, výstupní a kombinované moduly Termočlánkové a RTD moduly Speciální Konfigurovatelné moduly průtokoměrů Moduly vysokorychlostních čítačů Moduly programovatelného koncového spínače Izolované analogové HART Až 16 bodů s izolováním jednotlivých kanálů Modem HART v každém kanálu pro rychlejší aktualizace dat HART Vylepšený analogový Izolované 8kanálové a neizolované 12 a 16kanálové moduly, stabilní v celém provozním rozsahu teplot Digitální 8 až 16bodové moduly Nabídka různých střídavých a stejnosměrných napětí Včetně kontaktních výstupních modulů Izolované a neizolované moduly Zlepšené možnosti zástavby; aktivátory událostí, jednoduchá počítadla, časová razítka, výstup dle plánu Zlepšené možnosti ochrany Analogové Univerzální analogové vstupní moduly Analogové výstupní moduly Vysoké rozlišení rychlé konverze Speciální V/V moduly Rezerva adresy, vysokorychlostní počítadlo, provozní rozvod energie Compact 5000 Safety Bezpečnostní digitální vstupní modul jednokanálový PLd, dvoukanálový PLe Konfigurovatelný bezpečnostní výstupní modul (zdroj/bipolární) režim zdroje: jednokanálový PLd, dvoukanálový PLe, bipolární režim: PLe Digitální 8 až 32bodové moduly Nabídka různých střídavých a stejnosměrných napětí Včetně kontaktních výstupních modulů Včetně vysokorychlostních vstupních modulů Analogové Analogové, termočlánkové a RTD moduly Speciální Záloha adresy, ASCII, booleovské řízení a vysokorychlostní počítadla Připojení platformy Direct 1769 k měničům PowerFlex a dalším zařízením prostřednictvím modulů COMPACT 5000 I/O k DPI/SCANport a modulů COMPACT 5000 k DSI/Modbus Digitální vstupní a digitální výstupní moduly Certifikace PLd, jednokanálové bezpečnostní vstupy Certifikace PLe, dvoukanálové bezpečnostní vstupy Bezpečnostní výstupy dimenzované do PLe (použití s řadou GuardLogix) Lze používat současně ve standardním V/V systému COMPACT 5000 Komunikace Lokální šasi nebo v šasi připojeném k procesoru ControlLogix přes ControlNet nebo EtherNet/IP Místní šasi u procesorů CompactLogix 5380 a CompactLogix 5480, distribuované na síti EtherNet/IP u procesoru ControlLogix 5580 Místní šasi u procesoru CompactLogix 5370 nebo distribuované na síti EtherNet/IP Další informace Většinu aktuálních informací o celé řadě našich V/V modulů a příslušenství najdete na: ab.rockwellautomation.com/io 36

37 FLEX 5000 POINT V/V modul FLEX 5000 je nákladově efektivní a spolehlivé V/V modulární řešení, které se snadno instaluje. Je rovněž navrženo pro použití v extrémním nebo nebezpečném prostředí a zahrnuje bezpečnostní moduly zabezpečení proti poruchám s certifikací SIL 3. Ideální pro aplikace vyžadující flexibilitu a nízké náklady na vlastnictví. Granularita od jednoho do osmi bodů umožňuje zakoupit jen V/V, které potřebujete. Kompaktní provedení usnadňuje instalaci v omezeném prostoru panelu. POINT I/O je jediné modulární V/V řešení s ochranou IP20 splňující požadavky ODVA pro lineární, hvězdicové a kruhové architektury sítě EtherNet/IP. Vyrobeno pro extrémní a nebezpečná prostředí se schopností pracovat při teplotách C ( F) Zlepšení komunikace s konektivitou 1 GB EtherNet/IP Snížení prostojů s pomocí funkce odpojitelnosti a připojitelnosti pod napětím (RIUP) výměnou modulů za provozu systému Flexibilní a modulární se schopností podpory až 32 digitálních V/V kanálů a 8 analogových V/V kanálů Zahrnuje bezpečnostní moduly certifikované do SIL 3, PLe a kategorie 4. Konfigurace se společnou kabeláží pro standardní a bezpečnostní vstupy Nezávislá volba V/V, způsobu zakončení a síťového rozhraní Snadná instalace zasunutím do sebe; snadné odpojení tahem při údržbě Odstranitelný systém zapojení šetří čas a peníze během instalace a odstraňování závad Rozsáhlá diagnostika a konfigurovatelné funkce Snížení prostojů s pomocí funkce odpojitelnosti a připojitelnosti pod napětím (RIUP) výměnou modulů za provozu systému Vodorovná nebo svislá montáž bez požadavku na snížení výkonu K dispozici je také 1738 ArmorPOINT I/O pro aplikace na stroji (On-Machine) Digitální 16- a 32bodové vstupní a výstupní moduly - Výstupní modul s vysokým proudem - 8kanálový reléový výstupní modul Analogový Universální analogový vstupní modul podporující vstupy napětí, proud, RTD a TC - Izolovaný analogový vstupní a výstupní modul s podporou HART 4kanálový vstup/výstup Flex 5000 Safety 16bodové digitální vstupní a výstupní moduly 4bodové izolované reléové výstupní moduly 4kanálové izolované analogové vstupní a výstupní moduly s podporou HART Konfigurovatelný modul RTD/TC 2kanálové izolované počítadlo Digitální Vstupní, výstupní a reléové výstupní moduly Široká nabídka napětí Analogový Až osm jednostranně ukončených vstupů nebo výstupů na modul 4kanálový vstup/výstup Termočlánkové a RTD moduly Speciální Moduly počítadla a kódovacího zařízení Sériové synchronní rozhraní Modul absolutního snímače otáček Moduly sériového rozhraní Modul rezervy adresy (ARM) Hlavní modul IO-Link POINT Guard I/O Safety Digitální vstupní, digitální výstupní a analogové vstupní moduly a bipolární výstupní moduly Certifikace TUV pro funkční bezpečnost až do a včetně SIL 3, kategorie 4, PLe Lze použít současně ve standardním systému POINT I/O Distribuované na síti EtherNet/IP u procesoru CompactLogix 5380, CompactLogix 5480 nebo ControlLogix 5580 EtherNet/IP, ControlNet, DeviceNet, PROFIBUS DP Další informace:

38 Stručný přehled vstupních/výstupních (V/V) modulů 1715 Redundantní ArmorBlock Přehled Klíčové vlastnosti Nabízené typy V/V Komunikace Poskytují odolnost vůči chybám a redundanci pro kritické procesy s použitím dvojice redundantních adaptérů Ethernet a několika V/V modulů. V/V moduly provádějí diagnostiku a lze je vyměňovat bez přerušení řídicího systému. Navíc k provozu nevyžaduje žádný uživatelem programovaný kód nebo další hardware. Podporuje několik síťových topologií, včetně Device Level Ring pro zvýšenou pružnost Flexibilní modulární konstrukce pro uživatelsky konfigurovatelné V/V aplikace Redundance V/V pro systémy vyžadující vysokou dostupnost Vhodné pro simplexní a duplexní přípojky a aplikace odolné vůči chybám Podporuje online odstranění a výměny modulů bez přerušení signálních vstupů Digitální 16kanálový vstup 8kanálový výstup Analogový 16kanálový vstup 8kanálový výstup EtherNet/IP: Podporuje několik síťových topologií, včetně Device Level Ring pro zvýšenou pružnost sítě Moduly ArmorBlock jsou levné, odolné V/V moduly, které lze namontovat na stroje, a snížit tak náklady na kabeláž a usnadnit údržbu. V/V moduly ArmorBlock lze používat pro aplikace v automobilovém průmyslu, pro manipulaci s materiálem a balení nebo pro strojní aplikace, kde není nutné provádět diagnostiku a místní řízení. Krytí s klasifikací IP67/69K, odolné proti vodě a korozi, snižuje náklady na zapouzdření Standardní průmyslové konektory zjednodušují zapojení a zlepšují střední dobu opravy Zabudovaný spínač s Device Level Ring (DLR) Otočný přepínač pro nastavení IP adresy Samočinně se konfigurující bloky se vstupní i výstupní funkčností ArmorBlock I/O Vstupní, výstupní a kombinace modulů, až 16 bodů na blok Dostupné s CIP Sync u některých bloků 4bodové analogové, termočlánkové a RTD V/V bloky Podpora spojení se zařízeními IO-Link s pomocí hlavního modulu IO-Link Dostupné s funkcí Quick Connect u některých bloků IP69K a NEMA 4X (je-li označeno) Armor WeldBlock 16bodů Odolnost proti vlivům svařovací strusky a magnetického pole v blízkosti svařovacích hlavic Lehké hliníkové poniklované kovové pouzdro ArmorBlock Guard I/O Safety 16bodové kombinované V/V bloky Certifikace PLd, jednokanálové bezpečnostní vstupy Certifikace PLe, dvoukanálové bezpečnostní vstupy Bezpečnostní výstupy certifikované PLe (použití s řadou GuardLogix) Duální krytí IP65 a IP67 DeviceNet nebo EtherNet/IP Další informace Většinu aktuálních informací o celé řadě našich V/V modulů a příslušenství najdete na: ab.rockwellautomation.com/io 38

39 1719 Ex FLEX Jiskrově bezpečné distribuované V/V řešení 1719 Ex, které je namontováno v zóně 2 nebo divizi 2 a pomáhá zákazníkům integrovat zařízení v nebezpečných prostorách (zóny 0, 1 nebo divize 1) prostřednictvím EtherNet/IP. FLEX I/O nabízí funkčnost velkých stojanových V/V bez prostorových požadavků. Umožňuje eliminovat několik dlouhých kabelových vedení, snížit počet zakončení, nákladů na technickou činnost a montáž a čas, a také podstatně redukovat prostoje. V/V moduly FLEX I/O nabízejí nákladovou efektivitu, flexibilitu, modularitu a spolehlivost. V/V moduly pro vnitřně bezpečné aplikační přípojky, klasifikované pro montáž v zóně 2 nebo montáž třídy I, divize 2 Adaptér EtherNet/IP DLR Volitelná redundance napájecích zdrojů N+1 Odstraňování a zapojování pod napětím (RIUP) umožňuje vyměňovat moduly a provádět připojení, když je systém v provozu (v nepřítomnosti nebezpečné atmosféry) Modularita a několik možných šasi na výběr zaručují škálovatelnost pro větší aplikace Podpůrný standard HART 7 na všech analogových modulech Digitální 8kanálový digitální vstupní modul NAMUR 2kanálové digitální výstupní moduly podporující téměř všechny požadavky solenoidů EX analogový Konfigurovatelné 4kanálové analogové vstupní/výstupní moduly 4kanálové analogové vstupní, termočlánkové a RTD moduly Speciální Jednokanálový modul s frekvenčním počítadlem Modulární provedení umožňuje nezávisle vybírat V/V, způsob zakončení a síťové rozhraní Montáž bez nástrojů všechny součásti se nacvakávají na DIN lištu nebo zasouvají do sebe a tím vzniká V/V systém Vodorovná nebo svislá montáž Snížení prostojů s pomocí funkce odpojitelnosti a připojitelnosti pod napětím (RIUP) výměnou modulů za provozu systému Digitální 8 až 32bodové moduly Izolované vstupy nebo výstupy Chráněné výstupy, elektronické jištění nebo diagnostika dostupná u některých modulů Analogový Individuálně konfigurovatelné kanály, volitelné vstupní filtry u mnoha modulů Jednostranně ukončené nebo diferenční vstupy Dostupné analogové, termočlánkové a RTD moduly Speciální Frekvenční Vysokorychlostní počítadlo Počítadlo impulsů FLEX I/O-XT pro extrémní prostředí Dimenzováno pro C ( F) a kompatibilní se systémy ControlLogix-XT pro extrémní prostředí Analogový vstup s podporou HART Termočlánkové, RTD a kombinované V/V moduly EtherNet/IP EtherNet/IP, ControlNet, DeviceNet, PROFIBUS DP Další informace:

40 Stručný přehled monitorování stavu a energie Integrovaný systém monitorování strojů Dynamix Přehled Ochrana rotačních a kmitavých strojních zařízení v rámci standardního řídicího systému. Zkonfigurováno se systémem Studio 5000 a zapojeno na síti EtherNet/IP, čímž vzniká jediná architektura pro řízení a ochranu. Klíčové vlastnosti Doplňkové moduly Zkonfigurováno ze systému Studio 5000 pro procesory CompactLogix nebo ControlLogix s firmwarem Logix v24+ nebo V20 Umožňuje ochranu strojních zařízení podle API vydání Napájení používající jednotlivé nebo redundantní zdroje V DC SELV Jmenovitá teplota od -25 do 70 C Certifikace pro nebezpečné prostory odpovídá IECEx; ATEX zóna 2; UL třída 1 divize 2; skupiny A, B, C, D Pružinové nebo šroubovací demontovatelné zástrčkové konektory Karty okruhů jsou pouzdřené máčením Certifikováno podle námořních předpisů pro nárazy a vibrace Rozšiřující modul analogového převodníku otáčkoměru Dvoukanálový monitor, který převádí signál z běžných převodníků otáček do signálu TTL jeden na otáčku vhodný k použití v modulech až se šesti dynamickými měřeními Rozšiřující modul relé Rozšiřující modul se čtyřmi relé. S každým modulem dynamického měření lze použít až tři reléové rozšiřující moduly Analogový výstupní rozšiřující modul Čtyřkanálový modul s výstupními signály 4 20 ma, které jsou přímo úměrné naměřeným hodnotám poskytovaným modulem dynamického měření Hlavní modulové vstupy 4 kanály dynamické, 2 otáčkoměry (TTL) Frekvenční rozsah 11,5 Hz až 40 khz Sledovací filtry 4 na kanál Alarmy 23 alarmů pro měření, 13 volených alarmů Komunikace EtherNet/IP, duální port nebo Device Level Ring Další informace Chcete-li se seznámit s celou naší řadou produktů pro monitorování stavů a vyhledat další informace o těchto produktech, navštivte web: 40

41 PowerMonitor 1000 PowerMonitor 5000 Přehled Klíčové vlastnosti motoru Úrovně přesnosti (podle normy EN ) Výstupy Kompaktní monitor napájení pro profilování zátěže, alokaci výdajů nebo regulaci energie. Integruje se s existujícími systémy monitorování energie a provádí měření dílčí spotřeby. Snadno komunikuje s procesory Logix, což umožňuje využívat data v automatizačních systémech. v kompaktním tvaru Integrovaný LCD displej Montáž na panelu nebo liště DIN Provádí diagnostiku kabelového zapojení Čas používání (ve špičce, mimo špičku) Protokoly energie, min./max., stavu a činitele zatížení Schopnost zobrazovat data a konfigurace prostřednictvím integrované webové stránky 1408-BC3A-ENT Základní spotřeba 1408-TS3A-ENT Spotřeba + napětí/proud 1408-EM3A-ENT Měřič energetického managementu Třída 1, 1% přesnost energie ModbusRTU EtherNet/IP, Signál KYZ Budoucí generace vysoce kvalitních produktů pro měření elektrické energie. Jednotka PowerMonitor 5000 postavená na základních funkcích měření výkonu a energie posouvá monitorování energie na vyšší úroveň. Monitoruje 4 kanály napětí a 4 kanály proudu pro každý elektrický cyklus 1024 datových bodů na 8 kanálech každých milisekund Vypočítává více než parametrů v každém cyklu Obsahuje 4 digitální vstupy pro sběr dat WAGES Obsahuje 4 výstupy pro připojení k systémům SCADA nebo řídicím systémům Nabízí konfigurovatelné alarmy až 20 událostí Poskytuje funkci virtuální korekce kabelového zapojení M5 základní model M6 zahrnuje funkce základního modelu, plus: Harmonické jevy Oscilografie Synchronizace událostí M8 zahrnuje funkce základního modelu, plus: Harmonické jevy Oscilografie Synchronizace událostí Chvění Interharmonické jevy Detekce přechodových jevů Třída 0,2, 0,2% přesnost energie Digitální signál EtherNet/IP, DeviceNet ControlNet Signál KYZ Komunikace Dostupné s komunikací EtherNet/IP, Serial DF1, Modbus RTU, Modbus TCP Zahrnuje nativní port EtherNet/IP Poskytuje druhý komunikační port Další informace Chcete-li se seznámit s celou naší řadou produktů pro monitorování energie a vyhledat další informace o těchto produktech, navštivte web: Další informace:

42 Stručný přehled inteligentních zařízení Systém radiofrekvenční identifikace (RFID) 56RF Senzory IO-Link Přehled Klíčové vlastnosti Ideální pro sledování a dokumentaci výrobků, které se během výrobního procesu v lehkých průmyslových aplikacích pohybují. Štítky, přijímače/vysílače a rozhraní systému RFID jsou navržené podle otevřené normy ISO pro vysoké frekvence. Robustní typy vysílačů/přijímačů pro průmyslová pracoviště Vysokofrekvenční technologie 13,56 MHz pro lehké průmyslové aplikace ISO / ISO M1 Možnosti paměti štítků: 64 B, 128 B, 256 B a 2 kb Rychlosti čtení a zápisu až 625 B/s Různé typy štítků se vzdálenostmi snímání až 185 mm (7,3 in) Opakovaně použitelné štítky Rislan Naprogramováno v systému Studio 5000 (k dispozici AOP a uživatelsky definovaná instrukce (Add-On)) Technologie IO-Link je celosvětový otevřený standardní protokol, který integruje senzory do našeho systému Connected Enterprise připojením zařízení aktivovaných pomocí IO-Link k řídicímu modulu IO-Link. Můžete velmi efektivním způsobem dodávat data ze senzoru přímo do řídicího systému. Flexibilita senzorů s funkcí IO-Link umožňuje efektivnější provoz strojů díky tomu, že poskytuje procesoru diagnostiku. Kromě detekce výrobků senzory detailně a přesně sledují řádný stav stroje, čímž se prodlužuje doba v provozu. Technologie IO-Link umožňuje hladkou integraci snímačů do platformy The Integrated Architecture Aktivované senzory nabízejí pokročilé funkce a diagnostiku Kromě detekce výrobků senzory detailně a přesně sledují řádný stav stroje, čímž se prodlužuje doba v provozu. K dispozici je řídicí modul Point I/O a široká řada inteligentních senzorů aktivovaných pomocí IO-Link motoru Komunikace Bloky rozhraní EtherNet/IP 1 2 RFID porty plus V/V vysílače-přijímače Obdélníkové 80 x 90 Čtvercové 40 x 40 Válcové M30 Válcové M18 Štítky Kotouč 128 Byte SLI (8 50 mm průměr) Kotouč vysoce odolný proti nárazu (extrémní odolnost) Kotouč montáž na kov Kotouč velká paměť FRAM (2 nebo 8 kb) Kotouč vysoká teplota K dispozici je 1- a 2kanálové rozhraní EtherNet/IP Integrovaný spínač s Device Level Ring (DLR) Spojení IO-Link je v současnosti dostupné s následujícími snímači Univerzální snímače 42EF RightSight navržené pro lehké a středně těžké průmyslové použití Snímače 42JS a 42JT VisiSight nabízejí malé obdélníkové provedení s viditelným světelným paprskem pro snadné vyrovnání a montáž dle průmyslových standardů Snímače barevných soutiskových značek 45CRM mají vysokou rychlost odezvy a rozeznávají rozdíl mezi značkou a pozadím Laserové měřicí snímače 45LMS nabízí vynikající měření se středním až dlouhým dosahem Mini trubkové snímače 871C jsou univerzální, polovodičová zařízení, která detekují železné nebo neželezné kovy bezdotykově Trubkové nerezové snímače 871TM jsou ideální pro drsné nebo extrémně náročné prostředí Zařízení se připojují k řídicímu modulu POINT IO-Link Další informace Většinu aktuálních informací o celé nabídce zařízení RFID naleznete na webu: Switches/RFID/High-Frequency-RFID Většinu aktuálních informací o celé nabídce zařízení IO-Link naleznete na webu: 42

43 Softwarově konfigurovatelné bezpečnostní relé Guardmaster 440C-CR30 Flexibilní, nákladově efektivní a snadno použitelné. Toto relé je ideální pro aplikace vyžadující až deset dvoukanálových bezpečnostních okruhů a řídící až pět výstupních zón. Toto relé můžete konfigurovat volbou certifikovaných bloků bezpečnostních funkcí pro rychlé sestavování svých aplikací. Toto relé je integrováno s procesory Logix a může být konfigurováno s použitím aplikace Studio 5000 Logix Designer. Bezpečnostní relé Guardmaster Monitoruje širokou řadu bezpečnostních zařízení v různých aplikacích. Tato relé s jedinou funkcí mohou provádět většinu funkcí, které vyžadují bezpečnostní systémy, a pomáhat zjednodušit nákup a management dílů. Tato relé nabízejí klíčové funkce pro zjednodušení komplexnosti instalace a systému. Informace shromážděné z inteligentních bezpečnostních relé GSR přes volitelné rozhraní EtherNet/IP navíc pomáhají minimalizovat neplánované prostoje, zvyšují efektivitu a podporují The Connected Enterprise. Vhodné pro aplikace do PLe, kat. 4 podle ISO a SIL CL3 podle IEC Nabízí 22bodové zabudované bezpečnostní V/V Podporuje až dva plug-in moduly Micro800 Obsahuje dva jednovodičové bezpečnostní vstupní/výstupní body pro blokování bezpečnostních relé Guardmaster Může posílat diagnostická data do procesoru Logix s volitelným komunikačním modulem Ethernet 2080-IQ4OB4 8bodová kombinace: 4bodový digitální vstup, 12/24 V DC, spotřebič/zdroj, Typ 3 a 4bodový digitální výstup, 12/24 V DC, zdroj 2080-IQ4 4bodový digitální vstup, 12/24 V DC, spotřebič/zdroj, Typ OB4 4bodový digitální výstup, 12/24 V DC, zdroj 2080-OW4I 4bodový reléový výstup, individuálně izolovaný, 2 A 2080-MEMBAK-RTC Modul pro zálohování a obnovení projektu 440C-ENET Ethernetový zásuvný modul, pouze slot 1 Nabízí širokou řadu bezpečnostních funkcí Navrženo v souladu s novými standardy funkční bezpečnosti, jako jsou ISO nebo IEC Zaručuje všestrannost díky jednoduché logice, možnosti resetu a konfiguracím načasování Obsahuje jednovodičovou přípojku bezpečnostního relé, která umožňuje snadnou instalaci a propůjčuje systému flexibilitu Svorky jsou seskupené dohromady podle napájecích vstupů a výstupů pro jasné připojení Nabízí kompaktní řešení, které šetří energii a místo na liště DIN Poskytuje konzistentní uspořádání a konfigurace svorek, které umožňují jednoduchou instalaci Guardmaster DI/DIS Konsoliduje funkci dvou bezpečnostních relé do jednoho elektromechanického relé (DI) nebo polovodičových výstupů (DIS) Guardmaster SI/CI Ideální pro bezpečnostní funkce pomocí jednoho dvoukanálového nebo jednokanálového bezpečnostního zařízení. Ideálně vhodný pro globální funkci nouzového zastavení v kombinaci s dalším relé GSR Guardmaster EM/EMD Snadné přidání 4 normálně sepnutých okamžitých (EM) nebo zpožděných (EMD) výstupů do systému Guardmaster GLT/GLP Vyvinuto pro aplikace vyžadující řízení přístupu, monitorování času zastavení, klidu nebo bezpečné omezené rychlosti k odjištění ochranných krytů v okamžiku, kdy zařízení dosáhne bezpečného stavu. Poskytuje zabudovanou komunikaci přes USB programovací port a neizolovaný sériový port pro komunikaci RS-232 Nabízí volitelný plug-in modul Ethernet Volitelné síťové rozhraní Guardmaster EtherNet/IP Většinu aktuálních informací o celé nabídce bezpečnostních relé naleznete na webu: Další informace:

44 Stručný přehled servoměničů Kinetix 5700 Kinetix 5500 Přehled Klíčové vlastnosti Servoměniče Kinetix 5700 pomáhají zvýšit hodnotu systému Integrated Motion na síti EtherNet/IP rozšířením do velkých aplikací výrobce strojů. Servoměnič Kinetix 5700 může pomoci zkrátit dobu potřebnou k uvedení do provozu a zlepšit výkon stroje. Nabízí jednoduchost, výkon a úspory místa, které potřebujete k tomu, aby váš stroj běžel déle a rychleji. Nabízí dvouosé moduly Řídí servomotory a indukční motory Redukuje zapojení díky jednokabelové technologii Umožňuje uvedení do provozu bez ladění pro většinu os Zaručuje 40 až 70% úsporu místa v rozvaděči Podporuje volitelný výstupní modul snímače otáček Servopohony Kinetix 5500 se připojují a jsou ovládány procesory Logix s podporou integrovaného řízení pohybů po síti EtherNet/ IP. Díky tomuto inovativnímu kompaktnímu provedení pomáhají pohony Kinetix 5500 minimalizovat zástavbovou plochu stroje a zjednodušují kabeláž systému. Inovativní společná střídavá/stejnosměrná sběrnice napomáhá redukovat hardware, čas na instalaci a náklady Méně koncovek a jednodušší zapojení. O 60 % méně kabelů s jednokabelovou zpětnou vazbou. Kompaktní velikost s optimalizovanou hustotou výkonu Jmenovité výkony měniče optimalizovány tak, aby vyhovovaly řadě VP Řada motorů s nízkou setrvačností Podporuje servomotory a indukční motory Podporuje volitelný výstupní modul snímače otáček Úroveň bezpečnosti Standardní servoměnič Kinetix 5700 Integrované bezpečné odpojení krouticího momentu: PLe, kategorie 3 (ISO 13849), SIL CL 3 (IEC 61508, EN , EN 62061) Kabelem připojené bezpečné odpojení krouticího momentu: PLe, kategorie 3, SIL CL 3 Pokročilý servoměnič Kinetix 5700 Pokročilá síťová bezpečnost Certifikace PLe, SIL 3 Schopnost monitorování otáček, směru a polohy Schopnost provádět řízená a monitorovaná zastavení a monitorování nulové rychlosti Integrovaná bezpečnost bezpečné odpojení krouticího momentu PLe, kategorie 3 (ISO 13849) SIL CL 3 (IEC 61508, EN , EN 62061) Kabelem připojená bezpečnost bezpečné odpojení krouticího momentu PLd, kategorie 3 (ISO 13849) SIL CL 2 (IEC 61508, EN , EN 62061) Trvalý výkon 1,6 60 kw 0,5 15 kw Napájecí napětí V AC V AC jednofázové (H003-H015) V AC třífázové, všechny modely Komunikace Integrované řízení pohybů na síti EtherNet/IP Dvouportový konektor Ethernet umožňuje linkovou topologii i Device Level Ring (DLR) Integrované řízení pohybů na síti EtherNet/IP Dvouportový konektor Ethernet umožňuje linkovou topologii i Device Level Ring (DLR) Další informace Většinu aktuálních informací o celé nabídce servopohonů naleznete na webu: 44

45 Kinetix 350 Kinetix 300 Jednoosé servoměniče Kinetix 350 EtherNet/IP zaručují škálovatelnost systému Integrated Motion. Díky využití jediné sítě zjednodušuje EtherNet/IP integraci celého systému, včetně HMI, programovatelného procesoru automatizace, V/V a polohování. Indexovací servoměniče Kinetix 300 EtherNet/IP provádějí nákladově efektivní, koordinované řízení pohybů. Pro uvedení do provozu, konfigurování a spuštění pomocí samostatné operace se používá komunikace EtherNet/IP. Soubor pohybových funkcí pro Studio 5000 včetně kinematiky Praktická kompaktní velikost zajišťuje snadné zapojení Hladce se integruje se servomotory a pohony MP-Series a TL-Series Podporuje pět různých typů indexovaných pohybů a až 32 kroků Řízení analogového vstupu a řízení kroků a směru Paměťový modul pro automatickou výměnu zařízení Programovatelné v systému Studio 5000 Logix Designer Integruje se s procesory Logix jako součást platformy integrované architektury (The Integrated Architecture) Hladce se integruje se servomotory a pohony řady MP a TL Kabelem připojená bezpečnost bezpečné odpojení krouticího momentu ISO Úroveň bezpečnostní integrity d IEC SIL 2 Kabelem připojená bezpečnost bezpečné odpojení krouticího momentu Bezpečné odpojení krouticího momentu je certifikováno podle ISO PLe, SIL 2 a vyžaduje externí bezpečnostní relé splňující požadavky EN954-1, kategorie 3 Brání restartům měniče po vybavení bezpečnostního obvodu 0,4 0,8 kw (115 V jednofázové) 0,4-1,7 kw (230 V jednofázové) 0,5 3 kw (230 V třífázové) 1 3 kw (460 V třífázové) V AC jednofázové V AC třífázové Integrované řízení pohybů na síti EtherNet/IP 0,4 0,8 kw (115 V jednofázové) 0,4-1,7 kw (230 V jednofázové) 0,5 3 kw (230 V třífázové) 1 3 kw (460 V třífázové) V AC jednofázové V AC třífázové Síť EtherNet/IP Další informace:

46 Stručný přehled servomotorů Kinetix VP rotační Kinetix MP rotační Přehled Klíčové vlastnosti Jmenovitý krouticí moment / síla Volitelné zpětné vazby Tyto motory, optimalizované pro provoz s řadou servoměničů Kinetix 5500, podporující integrované řízení pohybů na síti EtherNet/IP a založené na osvědčené technologii MP pro dynamický výkon, nabízejí mnoho výhod jednoho kabelu pro zpětnou vazbu, brzdění a napájení. Na základě prověřené technologie magnetického jádra MP Poskytuje v reálném čase informace o výkonu motoru pro řídicí systém prostřednictvím digitálního zpětnovazebního zařízení Zajišťuje zpětnou vazbu, motorovou brzdu a napájení motoru jediným kabelem Optimalizováno pro parametry měniče, umožňuje efektivní dimenzování systému Integrovaná funkce 24voltové zádržné brzdy Varianty modelu VPL standardní, s nízkou setrvačností VPF třída pro potravinářství Hřídel a spojovací součásti z nerezové oceli. Mazací tuk těsnění hřídele třídy pro potravinářství a splňující požadavky REACH. Nabídka zlepšené bílé barvy třídy pro potravinářství. Těsnění hřídele třídy pro potravinářství. Konektory s krytím IP66 a IP67 lze natočit bez použití nástrojů VPC spojitý krouticí moment. Aplikace vyžadující vysoký nepřetržitý krouticí moment do 30 kw. Sada ventilátoru výměnná za provozu. VPL trvalý 0,46 až 32 Nm (4 až 283 lb-in) VPF trvalý 0,93 až 19 Nm (8 až 172 lb-in) VPC trvalý do 191 Nm (1 593 lb-in) Jednootáčkový digitální absolutní snímač otáček Víceotáčkový digitální absolutní snímač otáček Snímač otáček Heidenhain (volitelně jen na VPC) Vysoce výkonné bezkartáčové servomotory s nízkou setrvačností. Tyto kompaktní, vysoce dynamické bezkartáčové servomotory jsou navrženy tak, aby splňovaly náročné požadavky vysoce výkonných polohovacích systémů. Obvykle se používají se servoměniči řady Kinetix 5700, Kinetix 6000, Kinetix 6200, Kinetix 6500, Kinetix 300 a Kinetix 350. Vysokoenergetické magnety ze vzácných zemin pro rychlejší akceleraci Montážní rozměry podle normy IEC 72-1 Konektory SpeedTEC DIN umožňují flexibilní orientaci Integrovaná funkce 24voltové zádržné brzdy Varianty modelu MPL s nízkou setrvačností MPM se střední setrvačností MPF třída pro potravinářství Hřídel a spojovací součásti z nerezové oceli. Mazací tuk těsnění hřídele třídy pro potravinářství. Odolná dvousložková epoxidová barva třídy pro potravinářství. Kalené otěrové pouzdro hřídele k prodloužení životnosti těsnění hřídele a samotného hřídele. Konektory s krytím IP66 a IP67 lze natočit bez použití nástrojů MPS nerezová ocel Dokonalé utěsnění pro maximální ochranu a odolnost proti korozi. Kalené otěrové pouzdro hřídele k prodloužení životnosti těsnění hřídele a samotného hřídele. Splňuje požadavky krytí IP66, IP67 a IP69K pro mytí tlakem psi. MPL trvalý 0,26 až 163 Nm (2 až lb-in) MPM trvalý 2 až 62 Nm (19 až 556 lb-in) MPF trvalý 2 až 19 Nm (14 až 172 lb-in) MPS trvalý 4 až 21 Nm (32 až 190 lb-in) Jednootáčkový absolutní snímač otáček, sin/cos Víceotáčkový absolutní snímač otáček, sin/cos Napětí vinutí Vinutí třídy 400 V Vinutí třídy 200 V a 400 V Další informace Většinu aktuálních informací o celé nabídce servomotorů naleznete na webu: 46

47 Kompaktní rotační řada TL LDC a LDL lineární Vysoce výkonné servomotory s nízkou setrvačností pro lehčí průmyslové aplikace. Významný výkon v malých rozměrech, s vysokou hustotou krouticího momentu. K dispozici s absolutním snímačem otáček nebo inkrementálním snímačem otáček řady Lineární motory poskytují díky své vysoké rychlosti a zrychlení možnost zvýšit kapacitu a spolehlivost a redukovat mechanické převodové díly používané běžně v aplikacích, které přeměňují otáčivý pohyb na přímočarý. K dispozici je víceotáčková zpětná vazba s bateriovým zálohováním Reguluje vysoké poměry zatížení motoru a setrvačnosti rotoru a udržuje stabilní systém Vestavěná paměť uchovává identifikaci motoru Sériová komunikace automaticky hlásí identifikaci do měniče Velikosti rámů 46, 70, 90 a 100 mm Integrovaná funkce 24V brzdy Varianty modelu TL vybaven obdélníkovými plastovými konektory, určený pouze pro použití se servopohony Kinetix 3 TLY vybaven kruhovými plastovými konektory, určený pro použití se servopohony Kinetix 2000/6000 Rychlosti do 10 m/s a zrychlení až 10 g Přesné lineární polohování Žádné součásti podléhající opotřebení, například ložiska, ozubená kola a řemeny Plná podpora pro nastavení a programování v prostředí Studio 5000 Trvalý 0,086 až 5,42 Nm (0,85 až 48 lb-in) LDL trvalá 63 až 596 N nebo 14 až 134 lbf Max. 209 až N nebo 47 až 444 lbf LDC trvalá 74 až N nebo 17 až 432 lbf Max. 188 až N nebo 42 až lbf N/A Dodáváno uživatelem Vinutí třídy 200 V Vinutí třídy 200 V a 400 V Další informace:

48 AKtuátory a technologie nezávislých vozíků Elektrické válce řady MP a TL Lineární aktuátor řady LDAT Inteligentní pohybový systém itrak Přehled Elektrické válce jsou kompaktní lehké aktuátory s vysokou silou, které slouží jako alternativa k pneumatickým a hydraulickým řešením. Naše elektrické válce připravené k instalaci jsou energeticky efektivní a pomáhají zajistit flexibilitu strojů, včetně přesného vícebodového polohování. Montáž podle průmyslových norem a efektivní příslušenství pomáhají zjednodušit montážní práce a zredukovat mechanické projektové inženýrství, kabelové zapojení a dobu potřebnou k uvedení do provozu. Integrované lineární aktuátory LDAT zajišťují vysokorychlostní přímočarý pohyb se zátěží a jsou schopné tlačit, táhnout nebo nést zátěž. Používají spolehlivou technologii přímého pohonu, která pomáhá maximalizovat výkon a spolehlivost. Nezávislý pohybový systém itrak je modulární škálovatelný lineární motorový systém, který umožňuje nezávisle regulovat několik pohonů na přímých nebo křivkových drahách. Systém itrak osvobozuje konstruktéra stroje od omezení mechanickým provedením vaček a ten se tak může zaměřit na proces, programování a inovace. Klíčové vlastnosti Flexibilní, efektivní aktivace pístnice pomocí servořízení Vysouvání a zasouvání s přesným polohováním, rychlostí nebo silou Plně smontováno a připraveno k instalaci Čistá, energeticky účinná alternativa k hydromechanickým pohonům Flexibilní polohování pro výrobu dílů, nástrojů, stanovené práce atd. Dynamická, přesná práce vhodná pro širokou škálu využití s lineárním pohybem K dispozici v několika velikostech rámů Lineární ovladač s integrovaným lineárním ložiskem schopný tlačit, táhnout nebo nést zátěž Technologie Direct Drive pro dynamický výkon kombinující vysokou rychlost, zrychlení a špičkové reaktivní síly Standardní otočné konektory SpeedTec DIN Několik montážních povrchů a metod Schopnost mít pohybující se šoupátko nebo pohybující se stator K dostání jako upravený standardní výrobek s integrovanou brzdou nebo s patkou, která zaručuje krytí IP66 Sestavené systémy řady itrak Minimalizace údržby Výměna modulů stiskem tlačítka Jednodušší mechanické provedení Snadný upgrade redukováním složitých nástrojů Rychlejší ovládání s kratšími prostoji Snížení spotřeby energie prostřednictvím přímého pohonu Součásti systému řady itrak Přímé a 90 sekce lineárních motorů dostupné ve standardních délkách 400 mm Různé silové dimenzování s různými velikostmi cívek, včetně 50, 100 a 150 mm Kombinace pro konfigurace závodní dráhy, čtvercová nebo obdélníková v jakékoliv délce Každá motorová sekce obsahuje vícefázový měnič a absolutní snímač otáček Jmenovitá síla Trvalá síla N ( lbs) Špičková síla do N (3 300 lbs) Špičková síla do N (1 229 lbs) 50 mm: 264 N 100 mm: 529 N 150 mm: 793 N Jmenovitá rychlost Max. 1 m/s Max. 5 ms 50 mm: >5 ms 100 mm: 4 ms 150 mm: 2,75 ms Volitelné zpětné vazby Absolutní víceotáčková zpětná vazba s vysokým rozlišením Inkrementální TTL nebo absolutní Hiperface Absolutní zpětná vazba Rozlišení zpětné vazby <10 µm Napětí vinutí Vinutí třídy 200 V a 400 V Vinutí třídy 200 V a 400 V Vinutí třídy 400 V Další informace Většinu aktuálních informací o celé nabídce aktuátorů naleznete na webu: Většinu aktuálních informací o systému itrak naleznete na webu: solutions-services/capabilities/motion/itrak 48

49 MagneMover LITE QuickStick QuickStick HT MagneMover LITE je inteligentní a vysoce nákladově efektivní dopravníkový systém, který je specificky navržen k přesouvání lehkých břemen - rychle a efektivně. MM LITE překonává všechny konvenční pásové a řetězové dopravníky v aplikacích OEM/ve stroji a pohybových aplikacích. Nabízí nové úrovně optimalizace procesů a propustnosti. QuickStick je inteligentní dopravníkový systém, který nabízí zvýšení propustnosti a nižší náklady na vlastnictví, přičemž poskytuje rychlejší, čistší a účinnější alternativu k paletovým dopravníkovým systémům. Technologie lineárního motoru umožňuje nakonfigurovat moduly k připojení mezi koncovými body, a vytvořit tak elektromagnetickou sílu k pohonu vozíků až 10krát rychleji, než tomu je u tradičních systémů. QuickStick HT je navržen pro zajištění rychlé, přesné přepravy těžkých břemen až do hmotnosti tisíců kilogramů. Jedná se o ideální řešení pro montáž automobilů nebo jiné průmyslové aplikace a také čisté místnosti, schránky nebo ponořené aplikace. Řešení lze také snadno integrovat do stávajících výrobních linek nebo může sloužit jako platforma pro následující generaci. Inteligentní pohyb Nástroje pro optimalizaci procesů zjednodušují návrh systému Vždy kompletní sledovatelnost Flexibilní uspořádání Snadná údržba a čištění při oplachu s krytím do IP65 Inteligentní pohyb Flexibilita se současným sledováním a snadným přidáváním a demontováním modulů Snadno použitelný modulární design Méně údržby s méně pohyblivými součástmi Funkční v průmyslovém, čistém, drsném, podvodním nebo dalším jedinečném prostředí Inovativní design umožňuje různé konfigurace Snadno použitelný modulární design a řídicí systém Méně údržby s méně pohyblivými součástmi 6 N/10 N 15,9 N na pole magnetů Přes N jednoduchá šířka, přes N dvojitá šířka 2 ms 100 ms 2,5 ms Absolutní Absolutní Absolutní 36V 48V 400V Většinu aktuálních informací o inteligentních dopravnících najdete na: Další informace:

50 Stručný přehled střídavých měničů Střídavé měniče PowerFlex 755T Střídavé měniče řady PowerFlex 750 Přehled Klíčové vlastnosti Jmenovité hodnoty Bezpečnost Přesná regulace motoru spolu s řešením pro regeneraci (PowerFlex 755TR), zmírnění harmonických kmitů (PowerFlex 755TL) nebo flexibilní konfiguraci společné stejnosměrné sběrnice (PowerFlex 755TM). Technologie TotalFORCE naše patentované, aplikačně orientované řízení pro přesnou regulaci krouticího momentu zaručuje rychlou, přesnou a citlivou regulaci polohy, rychlosti a krouticího momentu. Vysoce diferencovaná řídicí technologie je doplněna inovačními prvky regulace výkonu, které pomáhají dodávat cenná řešení pro širokou řadu aplikací. Technologie Active Front End (AFE) a interní filtr harmonických složek zmírňují harmonické kmity Snížení výdajů za energii díky regeneraci a vracení energie zpět do přívodu napájecího zdroje Technologie AFE reguluje aktivní proud a jalový výkon, čímž koriguje účiník Navrženo v souladu s normou IEEE 519 Udržování zařízení v chodu i při většině poruch kvality napájení s aktivní front end ride-through regulací Zkrácení doby potřebné k uvedení do provozu a snížení mechanického opotřebení s funkcemi sledování zátěže (Load Observer) a adaptivního ladění (Adaptive Tuning) Flexibilní architektura na bázi slotů umožňuje vybírat volitelné moduly pro bezpečnost, zpětnou vazbu, komunikaci a V/V Modulární provedení nabízí rychlejší způsob instalace a údržby měničů Prediktivní diagnostika pomáhá zkrátit neplánované prostoje a zlepšit produktivitu Kompaktní rozměry zmenšují požadavky na podlahovou plochu s vestavěnými součástmi nezbytnými pro omezení harmonických kmitů a provádění regenerace V: kw / k V k / kw Možnost monitorování bezpečné rychlosti Safe Torque Off pevně zapojeno nebo jako síťové funkce Navrženo pro flexibilitu, konektivitu a produktivitu. Poskytuje mimořádnou uživatelskou zkušenost, od počátečního programování až po provoz a údržbu. S nabídkou většího výběru možností řízení, komunikace, bezpečnosti a podpůrného hardwaru než u jakýchkoli jiných měničů této třídy poskytují střídavé měniče PowerFlex řady 750 funkce, které potřebuje pro maximalizaci své produktivity. Několik režimů řízení motoru a podpora pro indukční motory a motory s permanentním magnetem Prediktivní diagnostika pro prodloužení životnosti měniče Flexibilní architektura na bázi slotů umožňuje vybírat volitelné moduly pro bezpečnost, zpětnou vazbu, komunikaci a V/V Automatická konfigurace zařízení (ADC) umožňuje procesorům Logix detekovat vyměněný měnič a automaticky stáhnout všechny konfigurační parametry Měniče PowerFlex 755 mají možnost programování s použitím zabudovaných pohybových instrukcí v aplikaci Studio 5000 Logix Designer V: 0, kw / 0,5 200 k / 2,2 477 A V: 0, kw / 1, k / 2, A 600 V: 1, k / 1, A 690 V: kw / A PowerFlex 753: možnosti monitorování bezpečné rychlosti a bezpečné odpojení krouticího momentu PowerFlex 755: možnosti monitorování bezpečné rychlosti a kabelové nebo síťové bezpečné odpojení krouticího momentu Integrace Logix Vynikající integrace do řídicího prostředí Logix Vynikající integrace do řídicího prostředí Logix Měniče PowerFlex 755 se mohou programovat s použitím pohybových instrukcí aplikace Studio 5000 Komunikace Vestavěný duální port pro EtherNet/IP, podpora pro další průmyslové sítě PowerFlex 753: volitelné jednoportové nebo dvouportové karty EtherNet/IP a další průmyslové sítě PowerFlex 755: vestavěný port pro EtherNet/IP; volitelně dva porty EtherNet/IP; podpora pro další průmyslové sítě Další informace Chcete-li se seznámit s celou naší řadou střídavých měničů PowerFlex a vyhledat další informace o těchto produktech, navštivte: 50

51 Střídavé měniče řady PowerFlex 520 Vysokonapěťové frekvenční měniče PowerFlex 7000 Tyto kompaktní frekvenční měniče kombinují inovaci a jednoduchost použití pro řízení motorů, které je navrženo pro maximalizování výkonu vašeho systému a zkrácení času na dokončení konstrukce a poskytování lepších strojů. Každý z měničů PowerFlex 523, PowerFlex 525 a PowerFlex 527 nabízí soubor unikátních funkcí, které jasně odpovídají potřebám vašich aplikací. Flexibilita a vysoce efektivní výkon v uceleném řešení pro řízení motoru. Řízený rozběh a regulace proměnlivých otáček procesů s vysokými nároky na výkon snižují náklady na energii a také opotřebení motoru. Počet součástí měniče je nejmenší mezi dostupnými vysokonapěťovými měniči, což vede ke zvýšené spolehlivosti, kratším prostojům a menším zásobám náhradních dílů. Pro dosažení ještě vyšší efektivity zvolte konfiguraci s technologií Direct-to-Drive a připojte motor bez oddělovacího transformátoru přímo k měniči. Měniče řady PowerFlex 520 nabízejí několik režimů řízení motorů; měnič PowerFlex 525 podporuje řízení motorů s permanentními magnety Kompaktní půdorys spoří prostor v rozvaděči a poskytuje možnosti flexibilní instalace Provozní teploty od -20 C (-4 F) do 50 C (122 F). Až 70 C (158 F) se snížením proudové zatížitelnosti a s volitelnou sadou ventilátoru řídicího modulu Pohony lze instalovat svisle nebo vodorovně Automatická konfigurace zařízení (ADC) umožňuje procesorům Logix detekovat vyměněný měnič a automaticky stáhnout všechny konfigurační parametry K dispozici jsou měniče chlazené vzduchem a kapalinou Digitální bezsnímačové řízení, přímé vektorové řízení nebo plné vektorové řízení se zpětnou vazbou otáčkoměru (volitelně) Direct-to-Drive, usměrňovač AFE a 18pulzová konfigurace usměrňovače Řízený rozběh a regulace proměnlivé rychlosti pro vysoce výkonné aplikace Dává takřka dokonalé průběhy vln proudu a napětí, a umožňuje tak používat standardní motory Moduly měniče a usměrňovače PowerCage umožňují výměnu SGCT za méně než 10 minut Doplněk ArcShield poskytuje krytí odolné proti elektrickému výboji Rozšiřuje rozsah výkonu na k / kw přidáním synchronizovaných měničů V: 0,2 1,1 kw / 0,25 1,5 k / 1,6 6 A V: 0,2 15 kw / 0,25 20 k / 1,6 62,1 A V: 0,4 22 kw / 0,5 30 k / 1,4 43 A V: 0,4 22 kw / 0,5 30 k / 0,9 32 A PowerFlex 525: vestavěné kabelové bezpečné odpojení krouticího momentu PowerFlex 527: vestavěné bezpečné odpojení točivého momentu pevně zapojeno nebo jako síťové funkce 2,3 2,4 kv: kw / k 3,3 kv: kw / k 4 4,16 kv: kw / k 6,6 kv: kw / k Safe Torque Off volitelně Doplňkové opláštění odolné proti elektrickému oblouku ArcShield Vynikající integrace do řídicího prostředí Logix PowerFlex 527 používá jen pohybové instrukce aplikace Studio 5000 Vynikající integrace do řídicího prostředí Logix PowerFlex 523: volitelně dva porty EtherNet/IP PowerFlex 525: vestavěný port pro EtherNet/IP; volitelně dva porty EtherNet/IP PowerFlex 527: vestavěné dva porty EtherNet/IP Řada PowerFlex 520: další průmyslové sítě Možnosti pro EtherNet/IP a další průmyslové sítě Další informace:

52 Stručný přehled zařízení pro řízení motorů Řídicí motorová centra (MCC) CENTERLINE Přehled Klíčové vlastnosti Nízko- a vysokonapěťová řídicí centra motorů Allen-Bradley CENTERLINE nabízejí optimální bezpečnost, výkon a spolehlivost odpovídající vašim globálním potřebám. Vyberte si správné řídicí centrum motoru pro svou aplikaci z portfolia nízko- a vysokonapěťových center MCC CENTERLINE. Toto portfolio je sestaveno tak, aby vyhovovalo potřebám vaší aplikace, a jednotky se dodávají jako standardní, síťové a s technologií ArcShield krytím odolným proti elektrickému výboji s certifikací IEC. Nabízí osvědčenou technologii pro vysokou kvalitu a roky spolehlivého provozu Volba řídicího centra motoru splňujícího normy pro aplikace NEMA a IEC Volba inteligentního řízení motoru a ochranných zařízení odpovídajících potřebám vaší aplikace Technologie ArcShield pomáhá snížit rizika elektrického výboje a poskytuje zvýšenou ochranu proti vnitřním chybám elektrického systému CENTERLINE 2100 s jednotkami SecureConnect pomáhá snížit rizika zasažení elektrickým proudem a další nebezpečí spojená s elektřinou Bezpečnost Jmenovité hodnoty Komunikace Standardy Další informace ArcShield, odolnost proti elektrickému výboji Jednotky SecureConnect (jen 2100) Automatické závěrky 2100: až do 600 V, A 2500: až do 690 V, A 1500: až do V, A EtherNet/IP, DeviceNet NEMA IEC IEEE C Chcete-li se seznámit s celou naší řadou řídicích zařízení motorů a vyhledat další informace o těchto produktech, navštivte web: 52

53 E1 Plus elektronické ochranné relé E300 elektronické ochranné relé Ochranné relé 857 pro motory / napáječe SMC Flex SMC-50 Jmenovité hodnoty 0,1 800 A 0, A A A A Řízení motorů Solid-state Standardní spouštěč Mikroprocesorová technologie Standardní spouštěč Reverzní spouštěč Spouštěč hvězda/ trojúhelník (Star/Delta) Dvourychlostní spouštěč Ochrana motoru a napáječe Regulace nízkého a vysokého napětí 12kanálový digitální zapisovač Vzdálené snímání RTD Funkce analogových vstupů/výstupů Řízený rozběh Sedm standardních režimů rozběhu Volby zahrnují řízení čerpadla a řízení brzdění Zabudovaný stykač přemostění/spuštění SCR Řízený rozběh Devět standardních režimů rozběhu Tři rozšiřující porty pro instalaci volitelných modulů Zabudovaná elektronická ochrana proti přetížení motoru Snímání proudu a napětí na každé fázi Komunikace DPI (standardní) V/V 2 vstupy 1 výstup 4/3 (AC), 6/3 (DC), 2/2 (AC s ochranou), 4/2 (DC s ochranou), 16/8 Extra (s volitelnými digitálními rozšiřujícími moduly) Konfigurovatelné vstupy a výstupy 4 funkčně programovatelné integrované výstupní kontakty (rozpínací nebo spínací) Dva plně programovatelné kontakty jako: normální, UTS, chyba, alarm, externí brzdění, pomocné řízení, síť nebo externí přemostění Komunikace Komunikační modul EtherNet/IP Síť EtherNet/IP (DRL) Síť EtherNet/IP Technická dokumentace Další informace EC-CA SG010A 857-SR SG SG010 Většinu aktuálních informací o celé řadě našich ochran motorů najdete na: Další informace:

54 Stručný přehled uživatelských rozhraní PanelView Plus 7 PanelView 5000 Přehled K dispozici ve verzích Standard a Performance s velikostmi displeje od 4 do 19" s možnostmi širokoúhlé obrazovky. Použijte FactoryTalk View Machine Edition k vytvoření aplikace a zjednodušení konfigurace a podpořte tím své řešení Integrated Architecture. Obsahuje konektivitu Ethernet umožňující monitorování s konektivitou VNC. Terminál PanelView 5500 s intuitivním, moderním provedením zaručuje lepší integraci Logix s použitím softwaru Studio 5000 View Designer. Tato integrace umožňuje technikům zadávat konfigurační údaje jen jednou a využívat je během celého procesu návrhu. Klíčové vlastnosti Standardní verze Ideální pro malé a střední strojní aplikace vyžadující základní funkce Konektivita pro jeden procesor a až 50 obrazovek (25 na horní straně, 25 náhrada) a 500 alarmových zpráv Jeden integrovaný port Ethernet pro síťovou konektivitu Certifikace ATEX pro zónu 2/22 Volitelně Device Level Ring (DLR) Výkonné modely Navržené pro všechny aplikace, sahající od malých strojů po ty velké, komplexní Vysoce výkonné procesory a integrované porty Ethernet, které podporují topologie Device Level Ring, lineární nebo hvězdicovou Podpora přehrávání videa pro pokročilou nápovědu uživatelů Zobrazení příruček pro údržbua dalších dokumentů přímo na terminálu Volitelně nerezový rámeček PanelView 5500 Navržen pro všechny aplikace, sahající od malých strojů po ty velké, komplexní Moderní design s velikostmi displeje 7 19 palců se širokoúhlou obrazovkou, dotykovou obrazovkou nebo klávesnicí 100 obrazovek a místních oken Prohlížeč PDF Modely PanelView 5310 Ideální pro malé a střední strojní aplikacevyžadující základní funkce Moderní design s velikostmi displejů 6 12 palců se širokoúhlou obrazovkou 50 obrazovek a místních oken Alarmy na bázi Logix eliminují potřebu dodatečné konfigurace Vysokorychlostní tlačítko HMI poskytuje odezvu <100 ms pro krokovací aplikace Navigační tlačítko zobrazuje informace o alarmech, diagnostice a nastavení Možnost automaticky sdílet tagy, alarmy a další data s použitím Studio 5000 View Designer Možnosti zobrazení a rozměry zobrazovací plochy 4palcový (95 x 54 mm) až 15palcový (304 x 228 mm) displej *Vybrané displeje jsou dostupné v širokoúhlé verzi 7palcový (132 x 99 mm) až 19palcový displej (376 x 301 mm) *Vybrané displeje jsou dostupné v širokoúhlé verzi 7palcový (132 x 99 mm) až 19palcový displej (376 x 301 mm) *Vybrané displeje jsou dostupné v širokoúhlé verzi 7palcový (151 x 94 mm) až 12palcový (261 x 163 mm) širokoúhlý displej *Vybrané displeje jsou dostupné v širokoúhlé verzi Typ displeje Barevný TFT LCD, 18bitová barevná grafika Barevný TFT LCD displej, 18bitová barevná grafika ( barev), podsvícení diodami LED Barevný TFT LCD displej, 24bitová barevná grafika (16,7 miliónu barev), podsvícení diodami LED Interní paměť Paměť 512 MB Interní paměť 250 MB Interní paměť 500 MB Možnosti napájecího vstupu Stejnosměrný (18 30 V DC) Stejnosměrný (18 30 V DC) a střídavý ( V AC) Stejnosměrné modely: jmenovité 24 V DC (18 30 V DC); střídavé modely: V AC 24 V DC, jmenovitá (18 30 V DC) Komunikace Jeden port 10/100Base-T, Auto MDI/MDI-X Ethernet s podporou IEEE1588 Dva porty 10/100Base-T, Auto MDI/MDI-X Ethernet podporující hvězdicovou, lineární nebo DLR síťovou topologii Dva porty 10/100Base-T, Auto MDI/MDI-X Ethernet, které podporují DLR (Device Level Ring) a lineární nebo hvězdicové síťové topologie 2 porty USB-A a 1 port USB-B (vysokorychlostní v2.0) Dva porty 10/100 Base-T, Auto MDI/MDI-X Ethernet, které podporují DLR (Device Level Ring) a lineární nebo hvězdové síťové topologie Jeden port 10/100Base-T, Auto MDI/MDI-X Ethernet s podporou IEEE1588 Certifikáty Certifikace standardních modelů ATEX zóna 2, ATEX zóna 22; zapsáno culus; třída I, divize 2, skupiny A, B, C, D, T4; třída II, Div 2, skupiny F, G; třída III; třída I, zóna 2, skupiny 11C T4; KCC; CE (EMC); CE (LVD); RoHS; EAC; INMETRO Certifikace výkonných modelů IECEx (pouze modely DC); zapsáno culus; třída I, divize 2, skupiny A, B, C, D, T4; třída I, zóna 2, skupiny 11C T4; KCC; CE (EMC); CE (LVD); RoHS zapsáno culus; třída 1, divize 2, skupiny A, B, C, D; KCC; CE (EMC); CE (LVD); RoHs; RCM zapsáno culus; ; KCC; CE (EMC); CE (LVD); RoHs; RCM Okolní prostředí NEMA 12, 13, 4X, IP 54, IP C ( F) NEMA a UL typ 12, 13, 4X, rovněž IP66 dle klasifikace UL 0 55 C ( F) NEMA a UL typ 12, 13, 4X, rovněž IP65 dle klasifikace UL 0 50 C ( F) Další informace Většinu aktuálních informací o celé řadě našich uživatelských rozhraní najdete na: 54

55 MobileView PanelView 800 Mobilní grafické terminály pomáhají zvýšit produktivitu obsluhy a poskytují bezpečné výrobní prostředí. Toto mobilní uživatelské rozhraní pracuje pod operačním systémem Windows Embedded Standard 7, ale umožňuje opakovaně používat aplikace FactoryTalk View ME a FactoryTalk View Studio ke snížení nákladů na vývoj. Grafické terminály, které jsou vybaveny vysokorychlostními procesory, displeji s vysokým rozlišením a s LED podsvícením, vnitřní pamětí a vzdáleným monitorováním pro zvýšení produktivity a zlepšení údržby. Nabídka flexibilního řešení pro malé a střední aplikace s možností připojení mikroprocesorů a malých procesorů. Nabízí se s kabely 5, 10 nebo 15 m pro rychlé připojení a s volitelnými montážními konzolami Softwarově přiřaditelné funkční klávesy s pevně zapojeným mžikovým tlačítkem nebo klíčovým spínačem Vybaveno 3polohovým aktivačním spínačem Širokoúhlý 10" displej (1 280 x 800) s odporovou dotykovou obrazovkou pro snadné zobrazování Interní SD karta pro uchovávání aplikací a datových protokolů Poskytuje mobilitu bez generování nežádoucích nouzových zastavení Nabídka nákladově efektivního mobilního terminálu tenkého klienta Displej s vysokým rozlišením s LED podsvícením podporující barev Vzdálené monitorování a konfigurace terminálů prostřednictvím serverů virtuální počítačové sítě (VNC) Vysoce výkonný procesor 800 MHz s pamětí 256 MB Hostitelský port USB a podpora karet microsd pro přenos souborů nebo aktualizace firmwaru Upozorňuje obsluhu alarmovými hlášeními, která obsahují zabudované proměnné Schopnost odesílat a stahovat skupiny dat nebo nastavení parametrů s funkcemi předpisů Spojení s procesory Micro800, MicroLogix a CompactLogix 5370 Velikost obrazovky: 10,1 Průměr výrobku: 349 mm (13,74 in.) Hloubka bez držadla: 70 mm (2,75 in.) Hloubka s držadlem: 110 mm (4,33 in.) 4 palce (95 x 53,9 mm) 7 palců (153,6 x 86,6 mm) 10 palců (211,2 x 158,4 mm) Barva/rozlišení: WXGA/1 280 x 800 pixelů, Odporová dotyková obrazovka TFT dotyková obrazovka, širokoúhlý LCD displej 4 GB DRAM / 32 GB Flash / 2 GB SD karta 256 MB 24 V ss. 24 V ss. 10/100 Ethernet 1- Ethernet 10/100 Mbps Samostatné konektory RS-232 a RS422/RS485 zapsáno culus; certifikace CSA; značka CE; RoHS; RCM (dříve C-Tick) culus listed; třída 1 Div 2, skupiny A,B,C,D, T4A, CE, RCM, KC, RoHS IP65; 0 45 C ( F) IP65, NEMA 4X, 12, 13 Další informace:

56 Stručný přehled průmyslových počítačů VersaView 5000 Přehled Integrovaný displej Počítače s integrovaným displejem a s otevřenou architekturou VersaView 5400 a tencí klienti VersaView 5200 zahrnují moderní, skleněný bezrámečkový displej a poskytují všestrannost a schopnost instalovat různé softwarové aplikace. Bezdisplejový počítač Bezdisplejové počítače VersaView 5400 a VersaView 5200 a tencí klienti ThinManager nabízejí moderní možnosti upevnění a malý půdorys. Monitory Monitory VersaView 5100 zahrnují moderní, bezrámečkový skleněný displej, kapacitní vícedotykové obrazovky a několik vstupů pro zobrazování. Klíčové vlastnosti Počítače s integrovaným displejem Velikosti obrazovek: 12, 15, 19 a 22 palců (všechny širokoúhlé) Kapacitní vícedotykový Výkon: čtyřjádrový procesor Intel Atom Úložiště: 128 GB SSD Operační systém: 64bitový systém Windows Varianty Full HD 1080P (u 22palcových systémů) Stejnosměrné napájení Integrovaný displej, tenký klient Připraveno pro Rockwell Automation ThinManager Velikosti obrazovek: 12, 15, 19, 22 (všechny širokoúhlé) Kapacitní vícedotykový Varianty Full HD 1080P Bezdisplejový počítač Podpora dvou externích displejů Výkon: čtyřjádrový procesor Intel Atom Úložiště: 128 GB SSD Operační systém: 64bitový systém Windows Stejnosměrné napájení Bezdisplejový, tenký klient Připraveno pro Rockwell Automation ThinManager Podpora dvou externích displejů Velikosti obrazovek: 12, 15, 19 a 22 palců (vše širokoúhlé obrazovky) Kapacitní vícedotykové ovládání Vstupy displeje: VGA, DVI, DisplayPort Varianta Full HD 1080P je dostupná pro 22palcové modely Stejnosměrné napájení Software Ideální otevřená architektura platformy pro použití s FactoryTalk View nebo softwarem Rockwell Automation ThinManager pro architekturu tenkých klientů. Normy a prostředí Provoz při 0 50 C ( F) IP65 Zapsáno culus, CE, EAC, KC Provoz při C Zapsáno culus, CE, EAC, KC Provoz při 0 50 C ( F) NEMA 4X, IP65 Zapsáno culus, CE, EAC, KC Další informace Chcete-li se seznámit s celou naší řadou uživatelských rozhraní s otevřenou architekturou a vyhledat další informace o těchto produktech, navštivte web: 56

57 Počítače pro průmyslové prostředí Škálovatelné počítače Počítače pro extrémní prostředí Počítače pro průmyslové prostředí nabízejí řešení pro fyzické omezení a požadavky vašeho prostředí. Počítače pro průmyslové prostředí poskytují řadu možností velikostí skříně, paměti RAM, úložiště a výkonu. Naše průmyslové datové centrum poskytuje schopnost potřebnou k provozování několika různých operačních systémů a aplikací na virtualizovaných serverech. Počítače s integrovaným displejem 6181P K dispozici modely s displeji 12 (širokoúhlý), 15, 15,6, 17, 18,5 a 19 (širokoúhlý) palců Širokoúhlá obrazovka a kapacitní vícedotykové ovládání Rámeček z nerezové oceli (volitelně) Podpora video výstupu s dvěma externími monitory 6181P Bezdisplejové počítače* Všestranné možnosti montáže pro použití řídicí skříně Varianta Windows Server 2008 R2 s podporou RAID Integrované střídavé a stejnosměrné napájení vyměnitelné za provozu 6177R Bezdisplejové počítače Několik výkonových variant pro každou aplikaci Demontáž z přední strany, izolace proti nárazům, výměnné za chodu, Pevné disky 24/7 s podporou RAID Windows: 10 IoT Enterprise, 8.1, 7, Server 2012 a 2008 Automatické přepínání napájení V AC Průmyslové datová centra Včetně několika nabídek s možností rozšíření z jednoho na několik serverů 2 až 9 TB využitelného úložiště vsphere Standard až vsphere Enterprise Naše nabídka škálovatelného výpočetního výkonu využívá data, která již existují ve výrobních prostorách, a umožňuje přístup k nim v okamžiku potřeby. Průmyslové počítače VersaView 5000 nabízejí instalaci ve skříni a zvýšený výpočetní výkon v robustní platformě pro průmyslové prostředí. Počítačový modul ControlLogix poskytuje výpočetní výkon integrovaný v šasi v modelové řadě ControlLogix. Procesor CompactLogix 5480 nabízí velký výpočetní výkon v jednom hardwarovém prvku. VersaView 5400 Spouštění několika samostatných výrobních aplikací v průmyslovém prostředí Splňuje vysoké nároky na aplikace HMI s pomocí čtyřjádrových průmyslových počítačů Integrovaný DisplayPort pro přímé spojení s průmyslovými monitory VersaView Počítačový modul ControlLogix Vysokorychlostní procesor ControlLogix na zadním panelu Integrovaný DisplayPort pro přímé spojení s HD zařízením Průmyslový monitor VersaView Poskytuje výpočetní možnosti v šasi ControlLogix Procesor CompactLogix 5480 Procesor Logix paralelně s Windows 10 IoT Enterprise Vestavěná komunikace RSLinx mezi Logix a operačním systémem Integrovaný DisplayPort pro přímé spojení s průmyslovým monitorem VersaVew Počítače pro extrémní prostředí kombinují certifikace pro nebezpečné prostory se schopností odolávat extrémnějším teplotám více než jakékoli jiné produkty na trhu. Průmyslová odvětví, např. zpracování ropy a plynu, chemikálie a těžba, často pracují s potenciálně výbušnými materiály na místech, kde je nutné používat hardware. 6181X Počítače s integrovaným displejem pro nebezpečná místa 12,1palcový barevný TFT displej nabízí odporovou dotykovou obrazovku a čitelnost na přímém slunečním světle 6181X Bezdisplejové počítače pro nebezpečná místa Montáž na stěnu Kombinace s Bulletin 6186M výkonovým průmyslovýmmonitorem pro vytvoření certifikovaného systému třídy I divize 2 Ideální platforma pro používání s FactoryTalk View Site Edition Provoz při 0 50 C ( F) CE, zapsáno ULus, RCM/C-Tick, EAC, WEEE, RoHS, KC (Korea) NEMA 1/12/4/4X (nerezová ocel), IP66 Ideální platforma pro FactoryTalk View a další otevřené architektury Pracujte v teplotním rozsahu C ( F) bez nutnosti ohřevu na zadní straně, pouze Klasifikace ATEX zóna 2/22, IECEx a UL zapsáno pro nebezpečná místa třídy I divize 2 Další informace:

58 Stručný přehled infrastruktury a zabezpečení průmyslových sítí Stratix Distribuční přepínač Stratix 5410 Řízený přepínač Stratix 5400 Řízený přepínače Stratix 8000 a Stratix 8300 Stratix 5700 Řízený přepínač ArmorStratix 5700 Řízený přepínač Přehled Distribuční přepínače nabízejí provedení k montáži v 19palcové skříni pro zvýšenou hustotu portů. Tyto přepínače mají čtyři 10gigabitové porty Ethernet a funkce překladu síťových adres pro sítě, u nichž je rozhodující vysoký výkon. Řízené přepínače, které podporují přepínání na úrovni vrstvy 2 a směrování na úrovni vrstvy 3 moznostmi Gigabit portu, optického portu Gigabit a napaájením přes Ethernet (Power over Ethernet). Modulární řízené přepínače používají architekturu přepínače Cisco Catalyst s nástroji, které jsou známé všem IT profesionálům a mohou poskytnout vysokou míru zabezpečené integrace v podnikové síti. Řízené přepínače nabízející spolehlivé, robustní řešení umístěné přímo na stroji pro sítě v extrémním prostředí. Krytí IP67 pro ochranu proti prachu a oplachu. Klíčové vlastnosti Provedení k montáži v 19 skříni pro zvýšenou hustotu portů Čtyři 10gigabitové uplinky a 24gigabitové downlinky pro požadavky vysoce výkonných sítí Přepínání přístupu a distribuční funkce layer routing pro flexibilitu v síťových architekturách Podporuje různé protokoly pro pružnost vysoce výkonných sítí Přepínání přístupu Layer 2 a směrování Layer 3 pro flexibilitu při vytváření různých síťových konfigurací Gigabitové platformy pro podporu vysoce výkonných sítí Kruhová konfigurace Dual Gigabit pro pružnost vysoce výkonných sítí Měděné, optické, SFP a Power over Ethernet (PoE) rozšiřovací moduly Výchozí konfigurace pro průmyslovou automatizaci a zařízení EtherNet/IP Směřování Stratix 8300 Layer 3 Statické, dynamické, multicast, redundantní, IPv6 a směřování na základě zásad a virtualizace VFR-Lite Volitelně integrovaná konektivita Device Level Ring (DLR) Volitelný překlad síťových adres (NAT) mapuje lokální IP adresy na úrovni stroje do širší podnikové sítě Power over Ethernet (PoE), gigabitové porty a podpora IEEE 1588 Zahrnuje bezpečnostní funkce, například seznamy řízení přístupu (ACL) Armor Stratix 5700 Minimalizuje hardware v řídicí skříni Porty 28 portů celkem 12 měděných 16 slotů SFP Až 12 portů s napájením PoE Všechny podporují 1 Gb, 4 podporují 10 Gb Verze s 8, 12, 16 a 20 porty Až 12 SFP slotů Až 8 portů s napájením PoE Všechny podporují 1 Gb Základní přepínače s 6 a 10 porty Až 26 měděných, 14 slotů SFP a porty s napájením PoE s rozšiřovacími moduly 2 porty s podporou 1 Gb Verze s 6, 10, 18 a 20 porty 2 porty s podporou až 1 Gb až 4 sloty SFP Až 4 porty s napájením PoE Verze s 8, 10, 16, 18 a 24 porty 2 porty s podporou 1 Gb Až 8 portů s napájením PoE NAT Ano Ano Ano Funkce zabezpečení Řízení portů v Logix Kontrolní seznam přístupu (ACL) Zabezpečení IEEE 802.1x Schopnost centralizovaného ověřování (RADIUS, TACACS+) Zabezpečení portů MAC ID Šifrovaný administrativní provoz Integrace Logix Špičková integrace do integrované architektury, včetně: Přídavný profil Studio 5000 pro konfiguraci a monitorování Předem definované značky Logix pro monitorování a řízení portu FactoryTalk View Faceplates pro monitorování stavu a alarmy Cisco IOS Ano Ano Zálohování/ obnovení Další informace SD karta (obsažena) SD karta (obsažena) SD karta (obsažena) SD karta (volitelně) Většinu aktuálních informací o celé řadě našich produktů a příslušenství pro infrastrukturu průmyslových sítí najdete na: 58

59 Řízený přepínač Stratix 2500 Lightly Neřízený přepínač Stratix 2000 Bezdrátový přístupový bod / skupinový můstek Stratix 5100 Bezpečnostní jednotka Stratix 5950 FactoryTalk Network Manager Lehce řízené přepínače umožňující síťovou konektivitu v aplikacích, kde nejsou tradiční neřízené přepínače schopné poskytovat diagnostiku a zabezpečení. Neřízené přepínače Ethernet jsou ideální pro malé řídicí sítě. Tyto průmyslové přepínače nevyžadují žádnou konfiguraci a používají jednoduché připojení kabelů. Toto zařízení je používáno v neautonomních sítích nebo sjednocené síti Cisco a může poskytovat konektivitu v obtížně hardwarově připojitelných a vzdálených oblastech. Kombinují několik moderních bezpečnostních funkcí do jediného přístroje, který pomáhá chránit infrastrukturu vaší průmyslové automatizace. Náš software FactoryTalk Network Manager vám poskytuje zvýšenou viditelnost v síti, odstraňování poruch v reálném čase a zjednodušené možnosti konfigurace a nasazení. Diagnostika kabeláže, včetně detekce rozpojeného vodiče, pomáhá minimalizovat prostoje SNMPv3, Syslog detekuje chyby před úplným zastavením sítě VLAN poskytuje logickou segmentaci IGMP umožňuje multicast pro řízení datových přenosů Zjišťování topologie (LLDP) STP, RSTP a MSTP zabránění smyčce Nabízí kompaktní řešení s nízkými náklady Disponuje schopností automaticky vyjednávat rychlost a duplexní nastavení Pracuje s napájením 20 V AC nebo 24 V DC Provádí automatickou detekci překřížení kabelů S použitím Stratix v režimu můstku pracovní skupiny je možné připojit až 19 IP adres Funkce Multiple-Input/ Multiple-Output (MIMO) s třemi prostorovými proudy pro lepší zpracování latence a chvění Rychlost přenosu dat až 450 Mbps pro sítě, které vyžadují podporu velké šířky pásma Zařízení může být napájeno v režimu Power over Ethernet (PoE) Viditelnost a řízení na úrovni zón buňka/oblast Firewall Cisco ASA a technologie FirePower detekují hrozby a brání jejich vzniku Technologie Deep Packet Inspection pomáhá detekovat potenciálně škodlivý provoz mezi zařízeními, předcházet mu a reagovat na něj Nabídka předplacených licencí poskytuje termínované řešení pro aktualizace řízení hrozeb a aplikací s podporou 24/7 TechConnect SM Generuje viditelnost v síti Identifikuje prostředky ve výrobní hale pomocí protokolů SNMP, PROFINET a CIP pro automatické objevování prostředků Zachycuje alarmy na úrovni konfigurovatelných přepínačů a události v reálném čase a zajišťuje přesnější odstraňování poruch Poskytuje uchovávání historických dat Nabízí šablony konfiguracea podporu plug-and-play pro řízené přepínače Stratix pro zjednodušené nasazení a údržbu Verze s 5 a 8 porty 5 až 16 portů 6 portů s podporou 1 Gb 2 sloty SFP 1 port s podporou 1 Gb 1 port konzole 4 porty celkem Čtyři 1gigabitové měděné porty Dva porty s funkcí SFP 1 port konzole N/A Ne Ne Ne Ano N/A Zabezpečení portů pomáhá deaktivovat porty nebo kontrolovat konektivitu koncových zařízení podle adresy MAC SSH a HTTPS pro zabezpečenou konektivitu Kontrolní seznam přístupu (ACL) Zabezpečení IEEE 802.1x IEEE i WPA2 Schopnost centralizovaného ověřování (RADIUS, TACACS+) Kontrolní seznam přístupu (ACL) Firewall pro Stateful Inspection - Řadový transparentní režim - Řadový směrovaný režim - Režim pouze pasivního monitor Služby FirePower pro detekci hrozby a jejímu zabránění Překlad síťových adres (NAT) Vzdálený přístup Nabídka rolí správce sítě, správce systému a operátora s následujícími přístupovými oprávněními: Řízení přístupu na základě rolí Nastavení sítě Nastavení systému Správa alarmů Správa zařízení Přídavný profil (AOP) pro konfiguraci prostřednictvím Studio 5000 a FactoryTalk View Faceplate Není požadováno 15.3 s Device Manager Podpora všech verzí řízených přepínačů Energeticky nezávislá paměť 32 MB SD karta (obsažena) Podpora zálohování a obnovení konfigurace softwaru Další informace:

60 Stručný přehled médií Ethernet Kabelové cívky Ethernet Konektivita ve skříni Konektivita na stroji Přehled Kabelové cívky Ethernet pomáhají zajistit spolehlivé síťové připojení v drsných okolních prostředích. Nabízíme nestíněnou kroucenou dvoulinku, stíněnou kroucenou dvoulinku a 600V kabely. Nabídka výrobků zahrnuje propojovací šňůry a sady šňůr, konektory připojitelné na pracovišti, lemovací konektory a přepážkové adaptéry. Naše kabely On-Machine mají stupeň krytí IP67 tvarovaného konektoru a krouceného dvoulinkového kabelu pro vysoce flexibilní aplikace a zaručují lepší výkon v aplikacích se šumem a vibracemi. Klíčové vlastnosti Typy se čtyřmi a osmi vodiči Stíněné nebo nestíněné provedení Kroucené dvoulinky udržují vyvážení signálů v celém kabelu a zaručují vysokou odolnost proti šumu a útlum odrazu Stoupací polyvinylchloridové (PVC) kabely používané pro univerzální prostředí Možnost červeného pláště kabelu pro identifikaci bezpečných sítí 600V varianta kabelu On-Machine pro použití v kabelové lávce sdílené s napájecími kabely vysokého napětí Nestíněná kroucená dvoulinka (UTP) a stíněná kroucená dvoulinka (STP) Robotický vysoce ohebný kabel TPE (dvě a čtyři dvoulinky); testovaný na 10 milionů ohýbacích cyklů Polyvinylchloridový (PVC) stoupací kabel (čtyři dvoulinky) pro univerzální aplikace Vzduchotechnický kabel (čtyři dvoulinky) pro aplikace se vzduchovým potrubím Možnost červeného pláště kabelu pro identifikaci bezpečných sítí K dispozici je 600V kabel z PVC (dvě a čtyři dvoulinky) Červené pláště kabelů identifikují bezpečné sítě na strojích K dispozici jsou funkce Gigabit Cat 6 Tvarované pouzdro pomáhá chránit integritu signálu Tvarované propojovací kabely Dodatečně připojitelné konektory Možnost červeného pláště kabelu pro identifikaci bezpečných sítí K dispozici jsou propojovací kabely s kódem M12 X s kabelem Cat 6 Gigabit Kabely Variant 1 Ethernet mají konektory RJ45 s ochrannými termoplastickými pouzdry poskytujícími stupeň krytí IP67 Další informace Chcete-li se seznámit s celou naší řadou síťových médií Ethernet a vyhledat další informace o těchto produktech, navštivte web: 60

61 GLOBÁLNÍ OBCHODNÍ AKTIVITY Společnost Rockwell Automation je připravena poskytnout vám své služby z více než 80 poboček zajišťujících prodej, servis a podporu na celém světě. Chcete-li vyhledat nejbližší prodejní zastoupení, navštivte web: World Headquarters (Milwaukee, WI USA) Regional Headquarters (Hong Kong / Diegem, Belgium / Miami, FL USA) Manufacturing Operations Remanufacturing Centers Parts / Exchange Hubs / Repair Centers Drive Centers Support & Sales Offices United Kingdom See inset Další informace:

62 Služby a podpora GLOBÁLNÍ PODPORA. LOKÁLNÍ ADRESA. KLID MYSLI. Nabízíme vám potřebné zdroje, kdykoli a kdekoli je potřebujete. Společnost Rockwell Automation disponuje integrovanou globální sítí opraven s certifikací ISO, výměnných středisek, odborníků zajišťujících servis v terénu, školicích středisek uznávaných sdružením IACET, certifikovaných středisek poskytujících technickou podporu po telefonu a on-line nástrojů. Vzdálená podpora a monitorování Podpora produktů, systémů a aplikací v reálném čase Neomezené online zdroje a nástroje Živý chat a fóra podpory Zabezpečení monitorování zařízení, alarmy a diagnostika Školení Školitelem vedené a počítačové nebo webové kursy Virtuální učebna Hodnocení školení Pracovní stanice a pracovní pomůcky Služby v místě Integrované technické služby Preventivní údržba Migrace a konverze Spouštění, uvádění do provozu a diagnostika Služby oprav Generální opravy produktů Opravy jiných značek než Rockwell Automation Roční smlouvy na opravy Řízení zdrojů pro údržbu Komplexní plánování řízení zdrojů Služby řízení spolehlivosti Globální skladové zásoby Sklady a správa firmwaru Prodloužení životního cyklu a migrace Installed Base Evaluation Definování rizika zastaralosti Smlouvy na podporu životního cyklu a nástrojů pro snížení rizika pro výrobu Služby síťového zabezpečení Správa konvergence sítě Služby pro technologie zabezpečení, zásady a postupy Služby návrhů sítí, integrace a validace Služby bezpečnosti Hodnocení bezpečnosti a nápravy Služby návrhu bezpečnosti, integrace a validace Navštivte stránky podpory support, zvolte svou zemi a získejte informace o místní podpoře. 62

63 Opakovatelná průmyslová řešení, individuálně přizpůsobená pro vaše jedinečné potřeby Potraviny a nápoje Bezpečnost produktů a shoda Výkonnost linky Dávkování, směšování, směrování a CIP Správa výroby a objednávek Produkty péče o domácnost a tělo Sledování materiálu / genealogie Historie a přehledy Míchání, směšování, směrování a CIP Správa výroby a objednávek Přírodní vědy Kompletní MES a shoda Formulace a plnění Sledování Modulární stavba procesů Automobilový průmysl Řízení linek na výrobu karosérie a lakování Ověřování chyb a tvorba souprav Lisy a řízení lisovacích linek Integrace plánování a ERP Chemikálie Zpracování dávek Směšování a míchání Sledování materiálu Řízení nádrží Výroba pneumatik a pryže Bezpečnost navíjení a popouštění (WULO) Kalandry Systémy míchání/tsr a vulkanizace Extrudéry Ropa a plyn Integrované systémy řízení a bezpečnosti SCADA pro výrobu a potrubní systémy Řízení rotačních systémů Technické řešení, objednávání a výstavba Výroba energie Řízení spalování / hořáků Manipulace s palivem / převod energie Elektrická ochrana a řízení Vyvažování automatizovaných závodů a integrace Kovy Slévárny a kontinuální lití Zpracování a dokončování pásů Výroba trubek a tyčí Sledování materiálu Výroba papíru a buničiny Správa hořáků a vařáků Příprava skladu / DCS na stroji Strojní systémy výroby papíru a buničiny Bezpečnost navíječů a archových zakladačů Důlní a cementářský průmysl Větrání na vyžádání Obohacení / zpracování rudy Nakládací systémy Drtiče a dopravníky Voda / odpadní voda Řízení procesu Řízení napájení SCADA sběr dat Jednotky vzdálených terminálů Další informace:
