1 - OK1KIR

2 OK1KIR Kovová středová parabola 4.5m, f/d=0.42, montáž Az-El, řízení F1EHN s přesností pod 0.05deg (možné rozlišení až 0.009deg). Dva volitelné ozařovače (trychtýře) s lineární polarizací : - široký paprsek 0.35deg (ozáření 2.5m ze 4.5m dish) - úzký paprsek 0.22deg (ozáření 4.2m ze 4.5m dish). MF 145MHz: Kenwood TS790, nf filter Timewave DSP59+, SDR-14 TRX 24048MHz/145MHz (OCXO, DB6NT LO 12GHz, mixer DB6NT, OE9PMJ WG filter, SMA relay, BA 30dB (DB6NT), 2x 10+W SSPA (DB6NT), WG LNA (DB6NT) 1.4dB, WG přepínač, napáječ, vše umístěno v ohnisku v kompaktním boxu, otočném o ±90deg. První QSO jen před 4 roky s DF1OI More info on

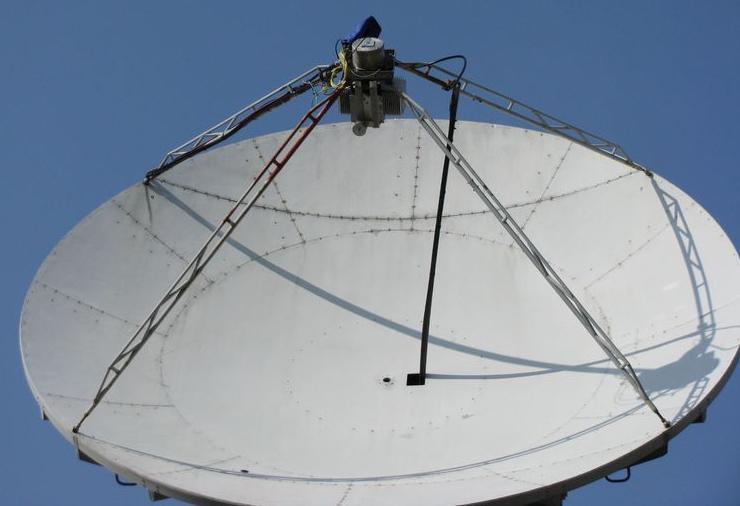

3 OK1KIR Parabola 4.5m, f/d=0.42, 24GHz TRX v ohnisku

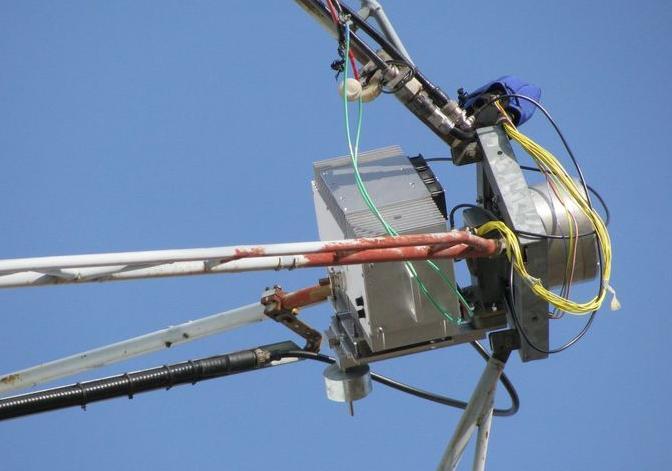

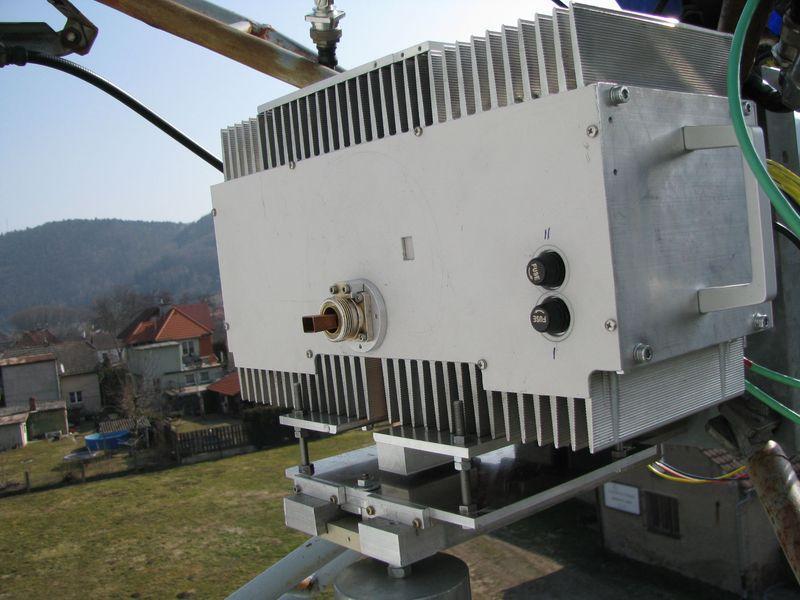

4 OK1KIR 24 GHz TRX v ohnisku na otočném držáku (±90 deg)

5 OK1KIR 24 GHz TRX v ohnisku na otočném držáku-poloha s V polarizací

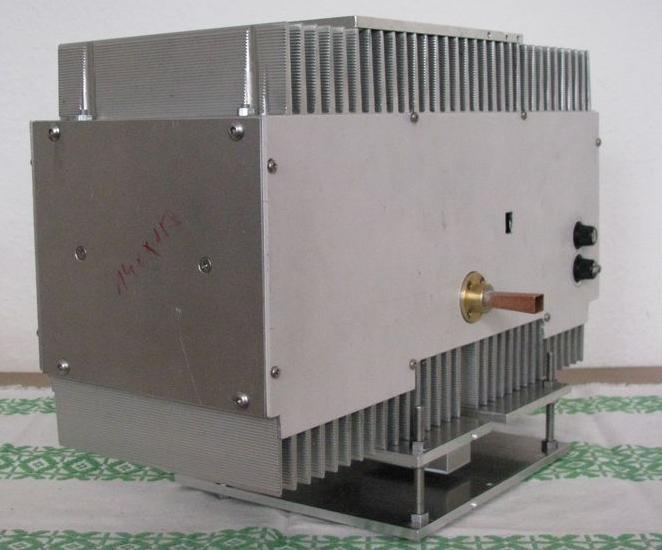

6 OK1KIR Kompletní TRX 24 GHz před dokončením

7 OK1KIR Trychýř 12x9mm, DB6NT LNA (dole), WG přepínač je za ozařovačem

8 OK1KIR Trychtýř 24 GHz (původní návrh 12x9mm), při nastavování ČSV na minimum Ms šroubky M2

9 OK1KIR Fázovací člen WG relé Výstupní magic T Horn Fázovací člen DB6NT LO 12GHz DB6NT TRX (mixer) HP SMA RX/TX relé DB6NT SSPA 10W Vstupní magic T DB6NT BA (modif.) OE9PMJ 24G filter

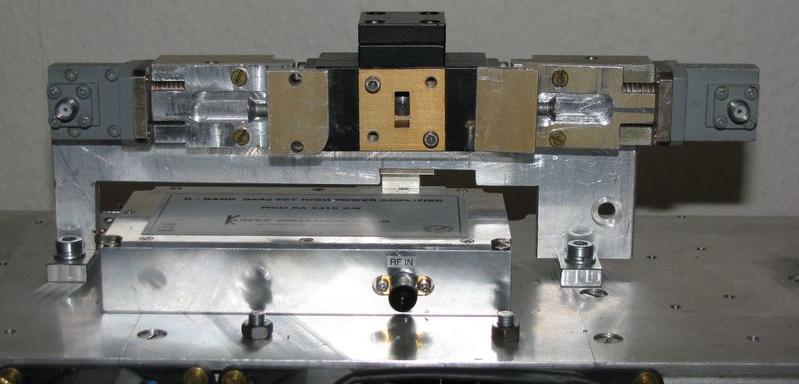

10 OK1KIR 2x R220 a fázovací stlačovací mechanismus, ve středu magic T

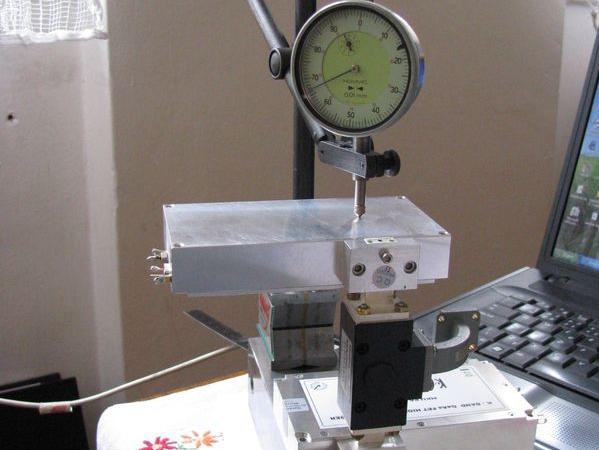

11 OK1KIR Měření rovnoběžnosti dosedacích ploch obou SSPA. Jejich plochy dosedají na horní a spodní chladicí žebro. Obě žebra, spojená v rozích distančními sloupky tvoří skelet boxu celého TRX-u.

12 OK1KIR Chyba v rovnoběžnosti dosedacích ploch obou SSPA (viz ) způsobí nebezpečné pnutí R220(WR42) přírub, které jsou naletovány na SSPA! Mezeru lze odstranit úpravou délky distančních sloupků, které se pak ale stanou nezáměnnými!

13 OK1KIR DB6NT 24GHz SSPA: Psat 12W, Pin 20mW, 9V/16A (η 10%!!)

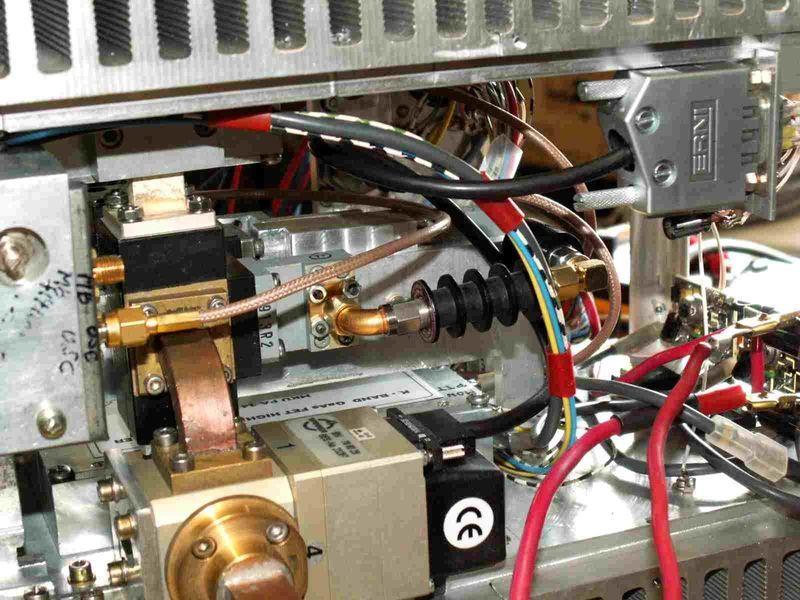

14 OK1KIR Externí regulátor napájení SSPA nutno chladit 50W ztráty při 12V!! FQA47P06 se už nevyrábí nutno jiný typ

15 OK1KIR 1st SSPA 10W PA output Výstupní magic T Zátěž 50Ω 2nd SSPA 10W WG přepínač Trychtýř ozařovače Sdružení 2xSSPA 10W přes magic T, WG přepínač, zátěž 50Ω

16 OK1KIR Co se s výše popsaným zařízením podařilo? První QSO s DF1OI (2.4m, 40W, LNA 1.2dB), reporty O/O, Dosud 33 CW QSO, 10 initials, 8 zemí DXCC, 2 kontinenty První VE-OK 1.25 cm QSO První LX-OK 1.25 cm QSO První G-OK 1.25 cm QSO První PA-OK 1.25 cm QSO První F-OK 1.25 cm QSO První OZ-OK 1.25 cm QSO new OK record; QRB=8567 km (W5LUA) Více detailů na

17 OK1KIR LX1DB_ _20:57UT at OK1KIR (beam 0.21 ) spread 150 Hz, prediction 418 Hz (libcalc VK3UM)

18 OK1KIR G4NNS_ _21:06UT at OK1KIR (beam 0.21 ) spread 200 Hz, prediction 411 Hz (libcalc VK3UM)

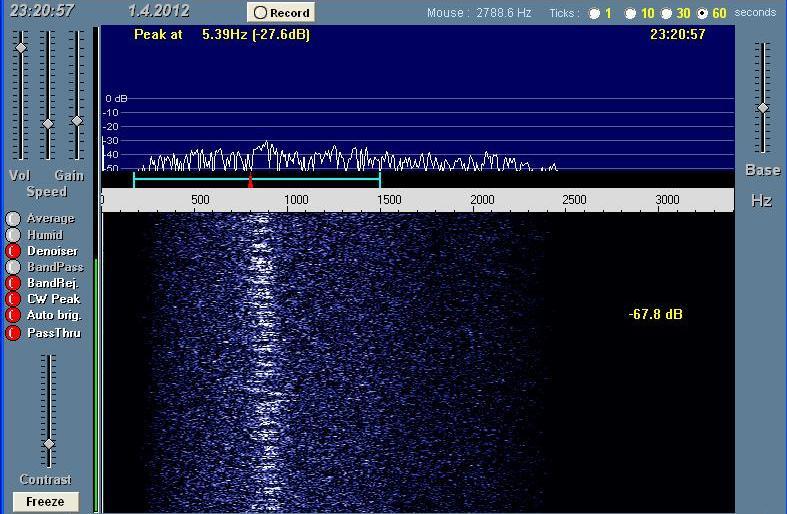

19 OK1KIR W5LUA_ _21:20UT at OK1KIR (beam 0.21 ) spread 100 Hz, prediction 257Hz (libcalc VK3UM)

20 OK1KIR Co je minimum pro 24GHz EME? WG přepínač nejlépe přímo za ozařovačem v ohnisku, případně řešení RW3BP s mechanickým přesunem (prostorovým přepínáním) samostatného RX a TX ozařovače LNA < 1.5dB co nejblíž WG přepínače Výkon cca 10W co nejblíže WG přepínači Přesná parabola, nejlépe off-set, větší než 1.5m (1.7m) Kvalitní ovládání polohy paraboly (Az-El či paralaktická montáž), umožňující sledování s přesností lepší než několik desetin stupně s minimální mechanickou vůlí SW pro řízení sledování s přesností na 1-2 desetiny stupně

21 OK1KIR Jak to spočítat? VK3UM EME Calc 8.0 SW na VK3UM LibCalc na Moonsked SW na Vlhkost vzduchu, srážky útlum atmosféry = f (El )! Libration calculator Frequency spread! Čím menší set-up tím důležitější je doba skedu! Stačí (jen): Elevace > cca 20deg, obloha bez mraků, malá vlhkost, co nejmenší spread ideální je zimní jasný den či noc!

22 OK1KIR Pozor! Librační spread závisí na QTH stanice Librační spread vlastní (echa) a vzájemný (QSO) se liší Librační spread závisí na šířce svazku antény Librační spread závisí na poloze svazku na Měsíci Vliv spread-u : Velký spread - výkon signálu rozprostřen do širokého pásma klesá čitelnost signálu Příklad: DK7LJ OK1KIR_ _21.43UT_spread 350Hz Malý spread : OK1KIR - vlastní echa při minimálním spread-u

23 OK1KIR OK1KIR 24GHz EME test 2011,May rel.time [min] Absolute time [UT] Spread predicted [Hz] Moon el [ ] Audio file Own echoes recordings Rmk 1,0 23: ok1kir echo_ _23.55 UT_spread 26 Hz_el 11deg_a.mp3 10,0 0: ok1kir echo_ _00.04 UT_spread 14 Hz_el 10deg_a.mp3 14,0 0: ok1kir echo_ _00.08 UT_spread 11 Hz_el 9deg_a.mp3 15,0 0:09 10,7 9 4 ok1kir echo_ _00.09 UT_spread 11 Hz_el 9deg_b.mp3 16,0 0: ok1kir echo_ _00.10 UT_spread 11 Hz_el 9deg_b.mp3 18,0 0: ok1kir echo_ _00.13 UT_spread 13 Hz_el 9deg_b.mp3 19,0 0: ok1kir echo_ _00.14 UT_spread 14 Hz_el 9deg_b.mp3

24 OK1KIR Spread vs šířka svazku antény a jeho poloha na Měsíci Predikce spread-u - hodnoty pro ozáření celého Měsíce Predikce platí pro střed svazku antény ve středu Měsíce Ozářením menší plochy kolem středu Měsíce spread přijímaného EME signálu klesá Např. svazek 0.21deg vůči 0.52deg Měsíce sníží spread asi 2.5-krát, jak je vidět z následujících záznamů vlastních odrazů Záznamy ukazují, jak rostoucí spread způsobí rozpliznutí signálu a tím sniží čitelnost CW signálu Při svazku 0.5deg by spread 500Hz eliminoval signál úplně

25 OK1KIR

26 OK1KIR

27 OK1KIR

28 OK1KIR EME signál na 24GHz odlišnost od nižších kmitočtů Na nižších kmitočtech převládá zrcadlový odraz od plochy kolem středu Měsíce, krajní oblasti Měsíce s převažujícím rozptylovým (difúzním) odrazem se podílí jen málo Na vysokých (MW) kmitočtech postupně převládá rozptylový (difúzní) odraz a krajní oblasti Měsíce se významně podílí na celkové energii odraženého signálu Na kmitočtech světla je již energie odrazu rozdělena téměř homogenně přes plochu Měsíce ( září celý Měsíc) Co s tím na 24 GHz? Rozložení hustoty výkonu EME signálu se vzdáleností místa odrazu od středu Měsíce a kumulativní výkon odrazu v závislosti na šířce svazku antény byly změřeny na různých kmitočtech graf pro 24GHz je odvozen z grafů pro 8G a 35GHz :

29 OK1KIR

30 OK1KIR Aplikací rozložení výkonu EME signálu na 24GHz pro různé šířky svazku antén na TX a RX straně při stejném výkonu TX a zahrnutím kompenzace spreadu výkonu signálu pro stejnou relativní úroveň přijímaného EME signálu, byly vytvořeny grafy na následujícím obrázku. Grafy umožňují relativní porovnání úrovně přijímaného signálu při daném výkonu TX-u a daném spreadu pro různé šířky svazku TX a RX antén. Pro příklad je znázorněna situace při EME QSO OK-OZ na 24GHz, kdy u OK1KIR byl použit nejdříve široký ( 0.35deg) a poté úzký ( 0.21deg) anténní svazek. Celé spojení bylo monitorováno LX1DB.

31

32 OK1KIR LX1DB konstatoval, že u něj (dish 3m, svazek 0,29deg) byl signál od OZ1FF po celou dobu QSO zhruba stejný, na úrovni O. OZ1FF hodnotil počáteční signál OK1KIR se širokým svazkem ( 0.35deg) jako špatně čitelný a poté s úzkým svazkem ( 0.21deg) jako zhruba stejný, ale podstatně lépe čitelný (QSO s reporty M/M se podařilo). U OK1KIR byl signál OZ1FF s úzkým svazkem znatelně slabší a sotva čitelný než při širokém svazku. QSO proběhlo okolo 23:30 UT, predikce spreadu 230Hz. Elevace 36 u OK1KIR a 30 u OZ1FF. Jasno, ale vysoká relativní vlhkost ( 90%) na obou stranách.

33 OZ1FF Prodelin off-set dish 1.8m, W1GHZ 10/24GHz dual band feed, DB6NT SSPA 10W, LNA DB6NT 1.4dB, DB6NT TRX to SDR Flex 1500

34 OZ1FF W1GHZ 10/24GHz dual band feed, DB6NT SSPA 10W, LNA DB6NT 1.4dB, DB6NT TRX (mixer), OE9PMJ filter, DB6NT 12GHz LO+OCXO

35 OZ1FF W1GHZ 10/24GHz dual band feed, LNA DB6NT 1.4dB, DB6NT TRX (mixer), OE9PMJ filter, DB6NT LO+OCXO, DB6NT BA+SSPA 10W

36 OZ1FF První testy : Sun 10dB, Moon 1.3dB

37 OZ1FF OZ1FF QSL card 1st QSO 24GHz OZ-OK

38 OZ1FF Pokud je čas, následuje obrázkový přehled dalších stanic se základními údaji o anténách a zařízeních, které jsou či byly v poslední době QRV. Zejména je to Manfred, DL7YC z Berlína, Guy, F2CT, Gianfranco, IK2RTI a Johannes, DF1OI.

39 DL7YC Dish 2.4m, TWT 40W (RW1127), DB6NT LNA 1.1dB (chlazen na 8 C)

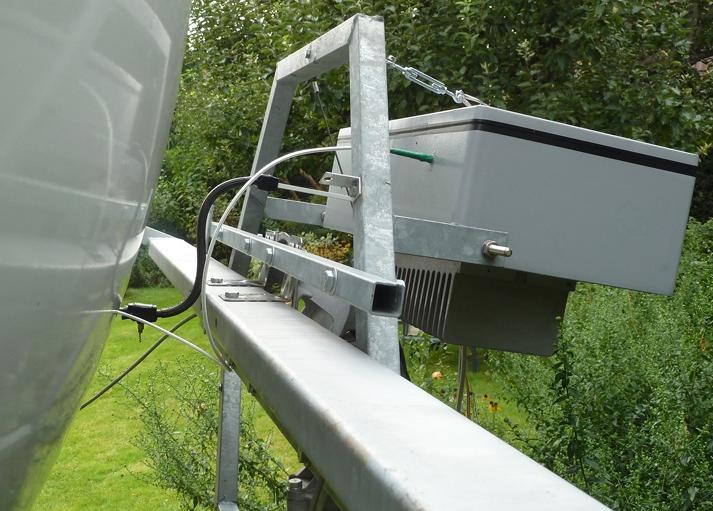

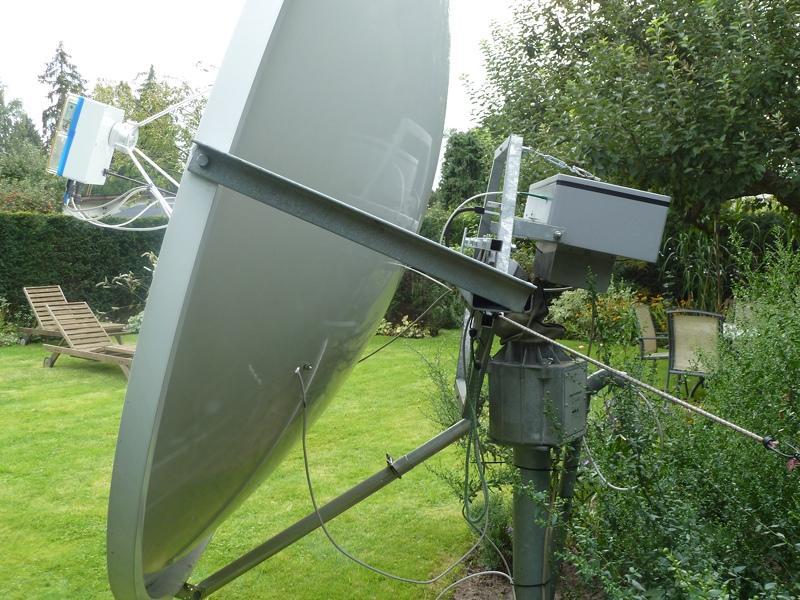

40 DL7YC Dish 2.4m z boku, TWT 40W ve skřini za parabolou

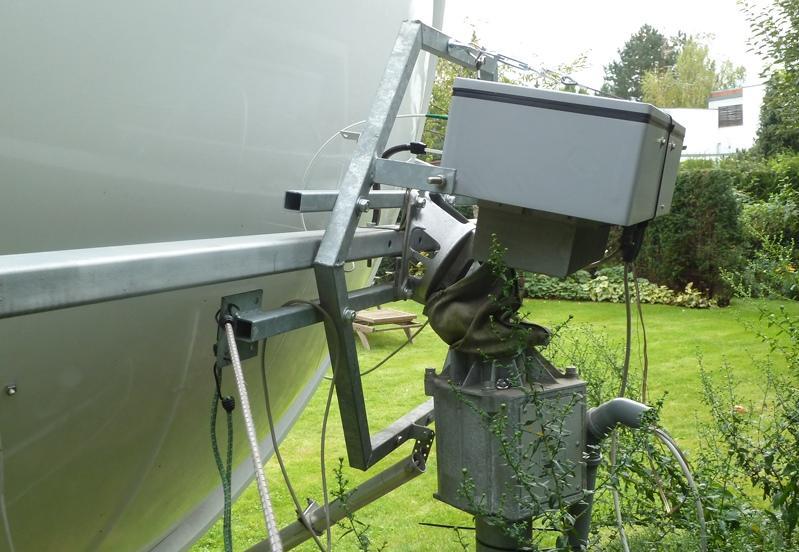

41 DL7YC Dish 2.4m zezadu, skříň s TWT a PSU

42 DL7YC Pohled na feed zepředu Skříň s TWT 40W (chladič dole), černý flexible WG ( S spojka)

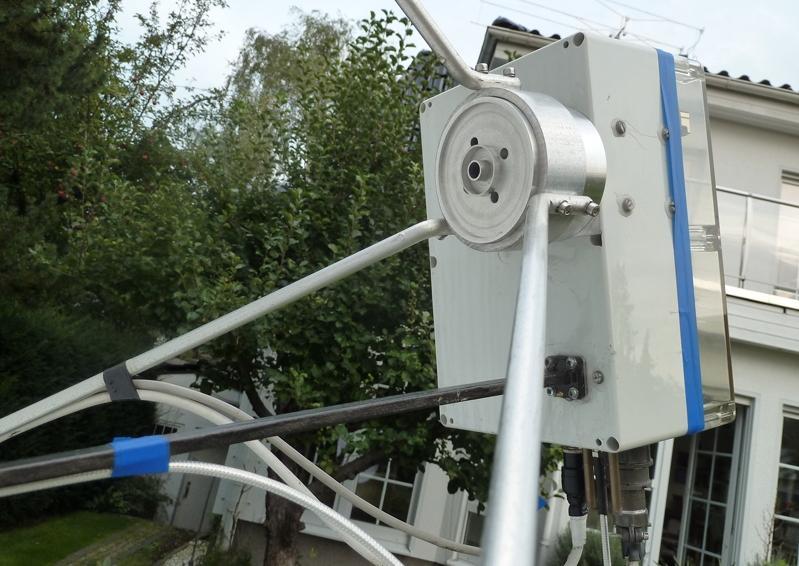

43 DL7YC Detail ohniska: feed a skříň s WG switchem, LNA, TRX

44 DL7YC Feed box: WG switch, DB6NT LNA 1.1dB (chlazen H 2 O na 8 C), TRX + LO

45 DL7YC DB6NT LNA 1.1dB (chlazen na 8 C vodou vedenou ze země trubičkami přes malou pumpu, údajně při 0 C NF 0.9dB)

46 DF1OI

47 DF1OI

48 DF1OI

49 DF1OI 2.4m Channel Master dual optics off-set dish TWT 40W rf at feed LNA 1.2 db Polarisation vertical +/ deg

50 LX1DB Dish Andrew 3m, 4x DB6NT SSPA, DB6NT LNA

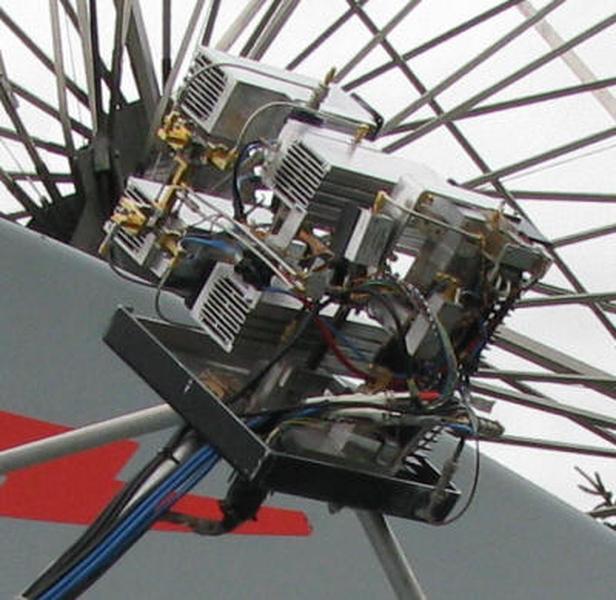

51 LX1DB Andrew dish 3m, PA 45W (4xSSPA DB6NT) in detail

52 IK2RTI Off-set dish 2.7x3.0m, DB6NT 1.35 db, 34W at feed (RW 1127 modified)

53 G4NNS Cassegrain Dish 3.7m

54 G4NNS Dish (Cassegrain) 3.7m, TWT 25W, LNA 1.5dB, WG switch

55 F2CT Dish 2.4m off-set dish

56 PA0EHG PA0EHG at his 3m, f/d=0.4 dish

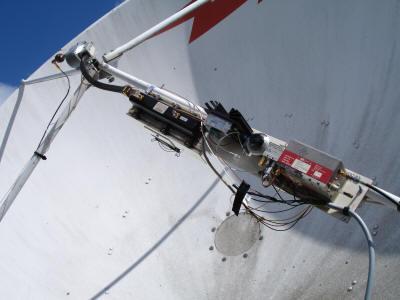

57 PA0EHG 12W TX system in the 3m dish, WG switch, LNA 1.25dB

58 PA0EHG TX: 12W (Hughes TWT) via a short flex WG to the WG switch

59 PA0EHG 12 GHz brick, multiplier, attenuator and 0.5 Watt amplifier to TWT

60 PA0EHG Spectran diagram of LX1DB as received by PA0EHG (typ. spread )

61 PA0EHG Spectran diagram of W5LUA as received at PA0EHG (low spread )
