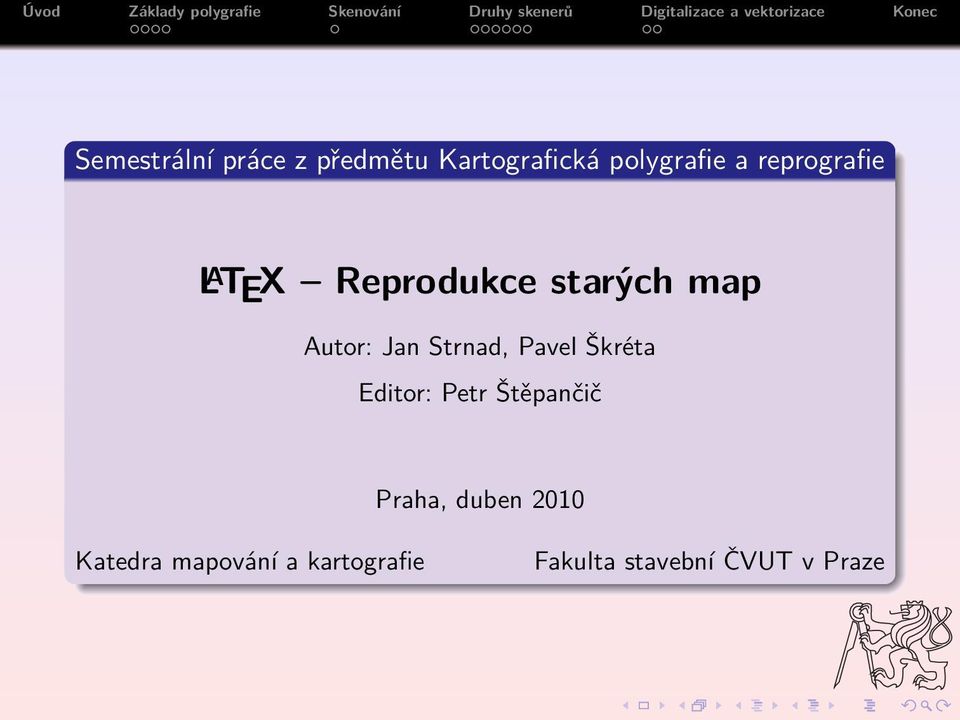

1 Semestrální práce z předmětu Kartografická polygrafie a reprografie L A TEX Reprodukce starých map Autor: Jan Strnad, Pavel Škréta Editor: Petr Štěpančič Praha, duben 2010 Katedra mapování a kartografie Fakulta stavební ČVUT v Praze

2 Úvod Obsah prezentace 1 Základy polygrafie 2 Skenování 3 Druhy skenerů 4 Digitalizace a vektorizace

3 Polygrafie Polygrafie Polygrafie - vědní obor zabývající se zpracováním a rozmnožováním textových či obrazových předloh Kartografická polygrafie - zabývá se hlavně reprodukcí obrazových předloh reprodukcí map

4 Polygrafie Polygrafie Polygrafie - vědní obor zabývající se zpracováním a rozmnožováním textových či obrazových předloh Kartografická polygrafie - zabývá se hlavně reprodukcí obrazových předloh reprodukcí map

5 Technologie vyhotovení Technologie vyhotovení reprodukčních předloh Kartografická kresba Kartografická rytina Lepení

6 Technologie vyhotovení Technologie vyhotovení reprodukčních předloh Kartografická kresba Kartografická rytina Lepení

7 Technologie vyhotovení Technologie vyhotovení reprodukčních předloh Kartografická kresba Kartografická rytina Lepení

8 Fotografické reprodukční přístroje V případě, že je potřeba změnit měřítko originálu Zmenšení na 20 procent původní velikosti Zvětšení dvojnásobně, na 200 procent

9 Kontaktní a reflexní kopírování Kontaktní a reflexní kopírování Použití pro reprodukci předloh bez změny měřítka Při kontaktním kopírování se předloha přikládá přímo na vrstvu fotografického materiálu, na který se kopíruje

10 Skenování Jedna z nejnovějších metod převedení textu a obrazu do elektronické podoby

11 Ruční skener Kvalita skenování je ovlivněna lidským faktorem Princip skeneru je založen na přejíždění skeneru po předloze Díky malým rozměrům se skenuje v několika řadách V dnešní době prakticky nevyužívaný Vzhledem připomínal malou žehličku

12 Tužkový skener Tužkový skener Název vznikl podle jeho tvaru, který věrně připomíná tužku Slouží pro skenování textu Malá plocha záběru Výhodou je malý rozměr

13 Plochý skener Plochý skener Též známý pod názvem stolní skener Častá forma vzhledu je kvádr Snímací zařízení a jeho umístění V dnešní době nejvyužívanější

14 Rotační skenery Rotační skenery Používání fotonásobiče - elektrický signál mnohonásobně zesílen a pak digitalizován Jedna otáčka = jeden řádek Velmi přesné výsledky Používají profesionálové

15 3D skenery 3D skenery Velmi drahá a velmi přesná zařízení Skenování knih, objektů a jevů na zemském povrchu

16 Digitální fotoaparát Digitální fotoaparát Není skener v pravém slova smyslu Dokáže převést obraz do digitální podoby Možnost ovlivnění výsledného digitálního snímku prostředím - osvětlením a použitím stativu

17 Digitalizace Digitalizace Převod analogového signálu do digitálního tvaru (do vhodné binární soustavy) Digitalizace se provádí skenováním nebo vyfocením na digitální fotoaparát

18 Vektorizace Vektorizace Digitální obraz je nutné otevřít v některém programu, který podporuje vektorizaci rastrových předloh (Kokeš, AutoCad, apod.) V programu se pomocí kreslících funkcí překreslí do vektorové formy

19 Semestrální práce z předmětu Kartografická polygrafie a reprografie Děkuji za pozornost Autor: Jan Strnad, Pavel Škréta Editor: Petr Štěpančič Praha, květen 2010 Katedra mapování a kartografie, Fakulta stavební ČVUT v Praze
