3 6 7 E F 8 9 H I G J

4 13 E F G 14 E 4 RIGGSandSTRTTON.OM

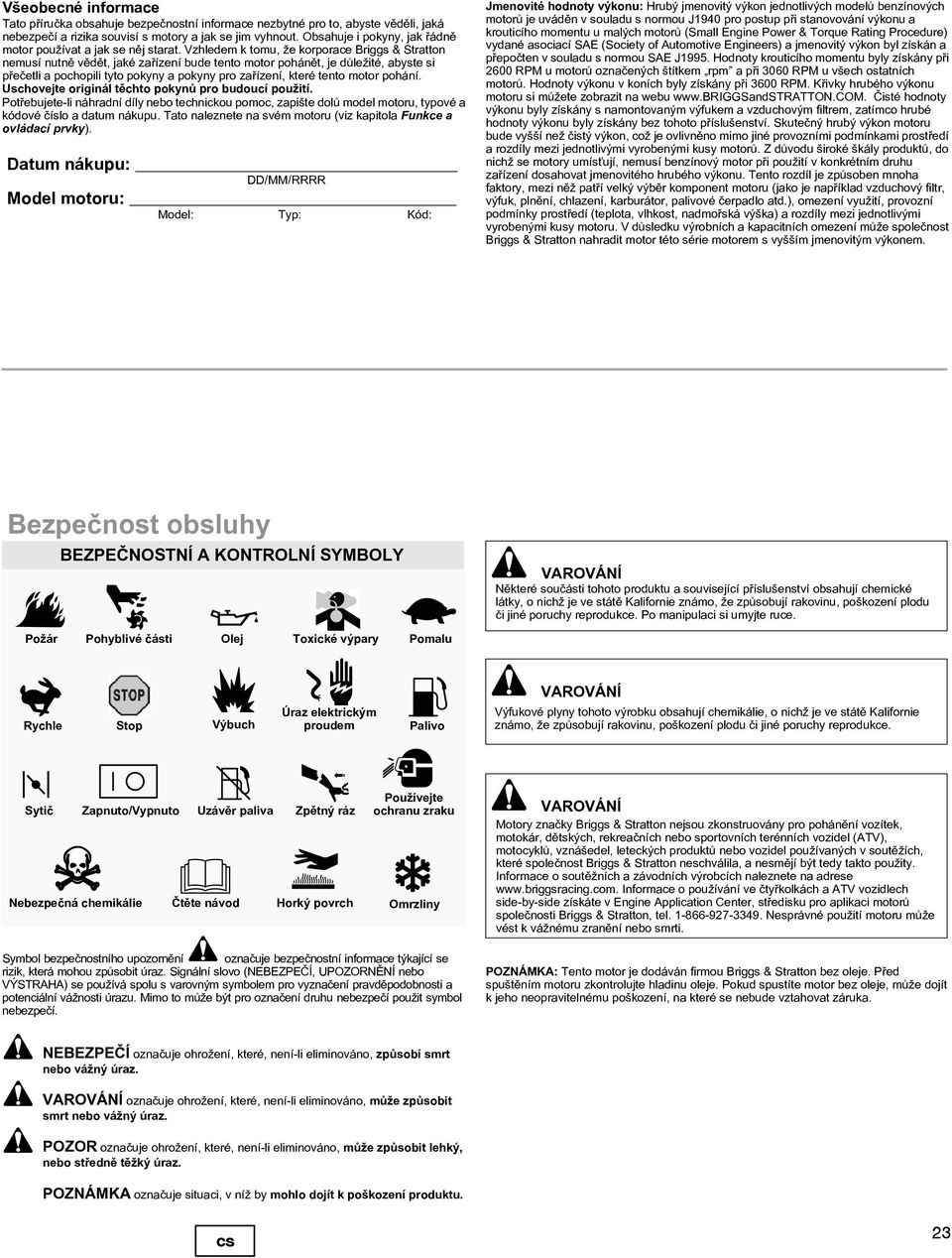

5 Všeobecné informace Tato pøíruèka obsahuje bezpeènostní informace nezbytné pro to, abyste vìdìli, jaká nebezpeèí a rizika souvisí s motory a jak se jim vyhnout. Obsahuje i pokyny, jak øádnì motor používat a jak se nìj starat. Vzhledem k tomu, že korporace riggs & Stratton nemusí nutnì vìdìt, jaké zaøízení bude tento motor pohánìt, je dùležité, abyste si pøeèetli a pochopili tyto pokyny a pokyny pro zaøízení, které tento motor pohání. Uschovejte originál tìchto pokynù pro budoucí použití. Potøebujete-li náhradní díly nebo technickou pomoc, zapište dolù model motoru, typové a kódové èíslo a datum nákupu. Tato naleznete na svém motoru (viz kapitola Funkce a ovládací prvky). atum nákupu: Model motoru: Model: /MM/RRRR Typ: Kód: Jmenovité hodnoty výkonu: Hrubý jmenovitý výkon jednotlivých modelù benzínových motorù je uvádìn v souladu s normou J1940 pro postup pøi stanovování výkonu a krouticího momentu u malých motorù (Small Engine Power & Torque Rating Procedure) vydané asociací SE (Society of utomotive Engineers) a jmenovitý výkon byl získán a pøepoèten v souladu s normou SE J1995. Hodnoty krouticího momentu byly získány pøi 2600 RPM u motorù oznaèených štítkem rpm a pøi 3060 RPM u všech ostatních motorù. Hodnoty výkonu v koních byly získány pøi 3600 RPM. Køivky hrubého výkonu motoru si mùžete zobrazit na webu Èisté hodnoty výkonu byly získány s namontovaným výfukem a vzduchovým filtrem, zatímco hrubé hodnoty výkonu byly získány bez tohoto pøíslušenství. Skuteèný hrubý výkon motoru bude vyšší než èistý výkon, což je ovlivnìno mimo jiné provozními podmínkami prostøedí a rozdíly mezi jednotlivými vyrobenými kusy motorù. Z dùvodu široké škály produktù, do nichž se motory umísují, nemusí benzínový motor pøi použití v konkrétním druhu zaøízení dosahovat jmenovitého hrubého výkonu. Tento rozdíl je zpùsoben mnoha faktory, mezi nìž patøí velký výbìr komponent motoru (jako je napøíklad vzduchový filtr, výfuk, plnìní, chlazení, karburátor, palivové èerpadlo atd.), omezení využití, provozní podmínky prostøedí (teplota, vlhkost, nadmoøská výška) a rozdíly mezi jednotlivými vyrobenými kusy motoru. V dùsledku výrobních a kapacitních omezení mùže spoleènost riggs & Stratton nahradit motor této série motorem s vyšším jmenovitým výkonem. ezpeènost obsluhy EZPEÈNOSTNÍ KONTROLNÍ SYMOLY Nìkteré souèásti tohoto produktu a související pøíslušenství obsahují chemické látky, o nichž je ve státì Kalifornie známo, že zpùsobují rakovinu, poškození plodu èi jiné poruchy reprodukce. Po manipulaci si umyjte ruce. Požár Pohyblivé èásti Olej Toxické výpary Pomalu Výfukové plyny tohoto výrobku obsahují chemikálie, o nichž je ve státì Kalifornie známo, že zpùsobují rakovinu, poškození plodu èi jiné poruchy reprodukce. Rychle Stop Výbuch Úraz elektrickým proudem Palivo Sytiè Zapnuto/Vypnuto Uzávìr paliva Zpìtný ráz Nebezpeèná chemikálie Ètìte návod Horký povrch Používejte ochranu zraku Omrzliny Motory znaèky riggs & Stratton nejsou zkonstruovány pro pohánìní vozítek, motokár, dìtských, rekreaèních nebo sportovních terénních vozidel (TV), motocyklù, vznášedel, leteckých produktù nebo vozidel používaných v soutìžích, které spoleènost riggs & Stratton neschválila, a nesmìjí být tedy takto použity. Informace o soutìžních a závodních výrobcích naleznete na adrese Informace o používání ve ètyøkolkách a TV vozidlech side-by-side získáte v Engine pplication enter, støedisku pro aplikaci motorù spoleènosti riggs & Stratton, tel Nesprávné použití motoru mùže vést k vážnému zranìní nebo smrti. Symbol bezpeènostního upozornìní oznaèuje bezpeènostní informace týkající se rizik, která mohou zpùsobit úraz. Signální slovo (NEEZPEÈÍ, UPOZORNÌNÍ nebo VÝSTRH) se používá spolu s varovným symbolem pro vyznaèení pravdìpodobnosti a potenciální vážnosti úrazu. Mimo to mùže být pro oznaèení druhu nebezpeèí použit symbol nebezpeèí. POZNÁMK: Tento motor je dodáván firmou riggs & Stratton bez oleje. Pøed spuštìním motoru zkontrolujte hladinu oleje. Pokud spustíte motor bez oleje, mùže dojít k jeho neopravitelnému poškození, na které se nebude vztahovat záruka. NEEZPEÈÍ oznaèuje ohrožení, které, není-li eliminováno, zpùsobí smrt nebo vážný úraz. oznaèuje ohrožení, které, není-li eliminováno, mùže zpùsobit smrt nebo vážný úraz. POZOR oznaèuje ohrožení, které, není-li eliminováno, mùže zpùsobit lehký, nebo støednì tìžký úraz. POZNÁMK oznaèuje situaci, v níž by mohlo dojít k poškození produktu. cs 23

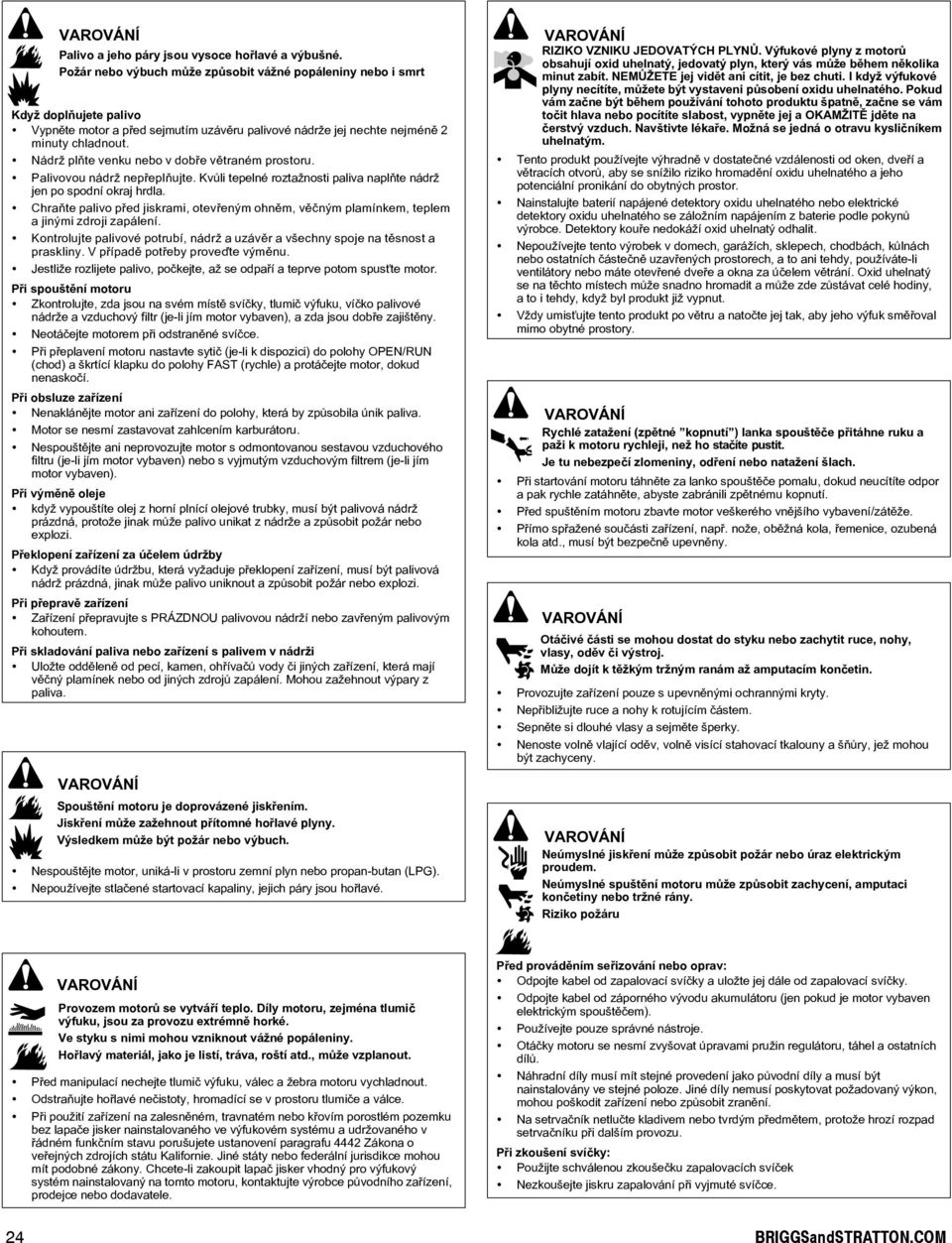

6 Požár nebo výbuch mùže zpùsobit vážné popáleniny nebo i smrt Když doplòujete palivo Vypnìte motor a pøed sejmutím uzávìru palivové nádrže jej nechte nejménì 2 minuty chladnout. Nádrž plòte venku nebo v dobøe vìtraném prostoru. Palivovou nádrž nepøeplòujte. Kvùli tepelné roztažnosti paliva naplòte nádrž jen po spodní okraj hrdla. hraòte palivo pøed jiskrami, otevøeným ohnìm, vìèným plamínkem, teplem a jinými zdroji zapálení. Kontrolujte palivové potrubí, nádrž a uzávìr a všechny spoje na tìsnost a praskliny. V pøípadì potøeby proveïte výmìnu. Jestliže rozlijete palivo, poèkejte, až se odpaøí a teprve potom spuste motor. Pøi spouštìní motoru Zkontrolujte, zda jsou na svém místì svíèky, tlumiè výfuku, víèko palivové nádrže a vzduchový filtr (je-li jím motor vybaven), a zda jsou dobøe zajištìny. Neotáèejte motorem pøi odstranìné svíèce. Pøi pøeplavení motoru nastavte sytiè (je-li k dispozici) do polohy OPEN/RUN (chod) a škrtící klapku do polohy FST (rychle) a protáèejte motor, dokud nenaskoèí. Pøi obsluze zaøízení Nenaklánìjte motor ani zaøízení do polohy, která by zpùsobila únik paliva. Motor se nesmí zastavovat zahlcením karburátoru. Nespouštìjte ani neprovozujte motor s odmontovanou sestavou vzduchového filtru (je-li jím motor vybaven) nebo s vyjmutým vzduchovým filtrem (je-li jím motor vybaven). Pøi výmìnì oleje když vypouštíte olej z horní plnící olejové trubky, musí být palivová nádrž prázdná, protože jinak mùže palivo unikat z nádrže a zpùsobit požár nebo explozi. Pøeklopení zaøízení za úèelem údržby Když provádíte údržbu, která vyžaduje pøeklopení zaøízení, musí být palivová nádrž prázdná, jinak mùže palivo uniknout a zpùsobit požár nebo explozi. Pøi pøepravì zaøízení Zaøízení pøepravujte s PRÁZNOU palivovou nádrží nebo zavøeným palivovým kohoutem. Pøi skladování paliva nebo zaøízení s palivem v nádrži Uložte oddìlenì od pecí, kamen, ohøívaèù vody èi jiných zaøízení, která mají vìèný plamínek nebo od jiných zdrojù zapálení. Mohou zažehnout výpary z paliva. Spouštìní motoru je doprovázené jiskøením. Jiskøení mùže zažehnout pøítomné hoølavé plyny. Výsledkem mùže být požár nebo výbuch. Nespouštìjte motor, uniká-li v prostoru zemní plyn nebo propan-butan (LPG). Nepoužívejte stlaèené startovací kapaliny, jejich páry jsou hoølavé. RIZIKO VZNIKU JEOVTÝH PLYNÙ. Výfukové plyny z motorù obsahují oxid uhelnatý, jedovatý plyn, který vás mùže bìhem nìkolika minut zabít. NEMÙŽETE jej vidìt ani cítit, je bez chuti. I když výfukové plyny necítíte, mùžete být vystaveni pùsobení oxidu uhelnatého. Pokud vám zaène být bìhem používání tohoto produktu špatnì, zaène se vám toèit hlava nebo pocítíte slabost, vypnìte jej a OKMŽITÌ jdìte na èerstvý vzduch. Navštivte lékaøe. Možná se jedná o otravu kyslièníkem uhelnatým. Tento produkt používejte výhradnì v dostateèné vzdálenosti od oken, dveøí a vìtracích otvorù, aby se snížilo riziko hromadìní oxidu uhelnatého a jeho potenciální pronikání do obytných prostor. Nainstalujte baterií napájené detektory oxidu uhelnatého nebo elektrické detektory oxidu uhelnatého se záložním napájením z baterie podle pokynù výrobce. etektory kouøe nedokáží oxid uhelnatý odhalit. Nepoužívejte tento výrobek v domech, garážích, sklepech, chodbách, kùlnách nebo ostatních èásteènì uzavøených prostorech, a to ani tehdy, používáte-li ventilátory nebo máte otevøené dveøe a okna za úèelem vìtrání. Oxid uhelnatý se na tìchto místech mùže snadno hromadit a mùže zde zùstávat celé hodiny, a to i tehdy, když byl produkt již vypnut. Vždy umisujte tento produkt po vìtru a natoète jej tak, aby jeho výfuk smìøoval mimo obytné prostory. Rychlé zatažení (zpìtné kopnutí ) lanka spouštìèe pøitáhne ruku a paži k motoru rychleji, než ho staèíte pustit. Je tu nebezpeèí zlomeniny, odøení nebo natažení šlach. Pøi startování motoru táhnìte za lanko spouštìèe pomalu, dokud neucítíte odpor a pak rychle zatáhnìte, abyste zabránili zpìtnému kopnutí. Pøed spuštìním motoru zbavte motor veškerého vnìjšího vybavení/zátìže. Pøímo spøažené souèásti zaøízení, napø. nože, obìžná kola, øemenice, ozubená kola atd., musí být bezpeènì upevnìny. Otáèivé èásti se mohou dostat do styku nebo zachytit ruce, nohy, vlasy, odìv èi výstroj. Mùže dojít k tìžkým tržným ranám až amputacím konèetin. Provozujte zaøízení pouze s upevnìnými ochrannými kryty. Nepøibližujte ruce a nohy k rotujícím èástem. Sepnìte si dlouhé vlasy a sejmìte šperky. Nenoste volnì vlající odìv, volnì visící stahovací tkalouny a šòùry, jež mohou být zachyceny. Neúmyslné jiskøení mùže zpùsobit požár nebo úraz elektrickým proudem. Neúmyslné spuštìní motoru mùže zpùsobit zachycení, amputaci konèetiny nebo tržné rány. Riziko požáru Provozem motorù se vytváøí teplo. íly motoru, zejména tlumiè výfuku, jsou za provozu extrémnì horké. Ve styku s nimi mohou vzniknout vážné popáleniny. Hoølavý materiál, jako je listí, tráva, roští atd., mùže vzplanout. Pøed manipulací nechejte tlumiè výfuku, válec a žebra motoru vychladnout. Odstraòujte hoølavé neèistoty, hromadící se v prostoru tlumièe a válce. Pøi použití zaøízení na zalesnìném, travnatém nebo køovím porostlém pozemku bez lapaèe jisker nainstalovaného ve výfukovém systému a udržovaného v øádném funkèním stavu porušujete ustanovení paragrafu 4442 Zákona o veøejných zdrojích státu Kalifornie. Jiné státy nebo federální jurisdikce mohou mít podobné zákony. hcete-li zakoupit lapaè jisker vhodný pro výfukový systém nainstalovaný na tomto motoru, kontaktujte výrobce pùvodního zaøízení, prodejce nebo dodavatele. Pøed provádìním seøizování nebo oprav: Odpojte kabel od zapalovací svíèky a uložte jej dále od zapalovací svíèky. Odpojte kabel od záporného vývodu akumulátoru (jen pokud je motor vybaven elektrickým spouštìèem). Používejte pouze správné nástroje. Otáèky motoru se nesmí zvyšovat úpravami pružin regulátoru, táhel a ostatních dílù. Náhradní díly musí mít stejné provedení jako pùvodní díly a musí být nainstalovány ve stejné poloze. Jiné díly nemusí poskytovat požadovaný výkon, mohou poškodit zaøízení nebo zpùsobit zranìní. Na setrvaèník netluète kladivem nebo tvrdým pøedmìtem, protože hrozí rozpad setrvaèníku pøi dalším provozu. Pøi zkoušení svíèky: Použijte schválenou zkoušeèku zapalovacích svíèek Nezkoušejte jiskru zapalování pøi vyjmuté svíèce. 24 RIGGSandSTRTTON.OM

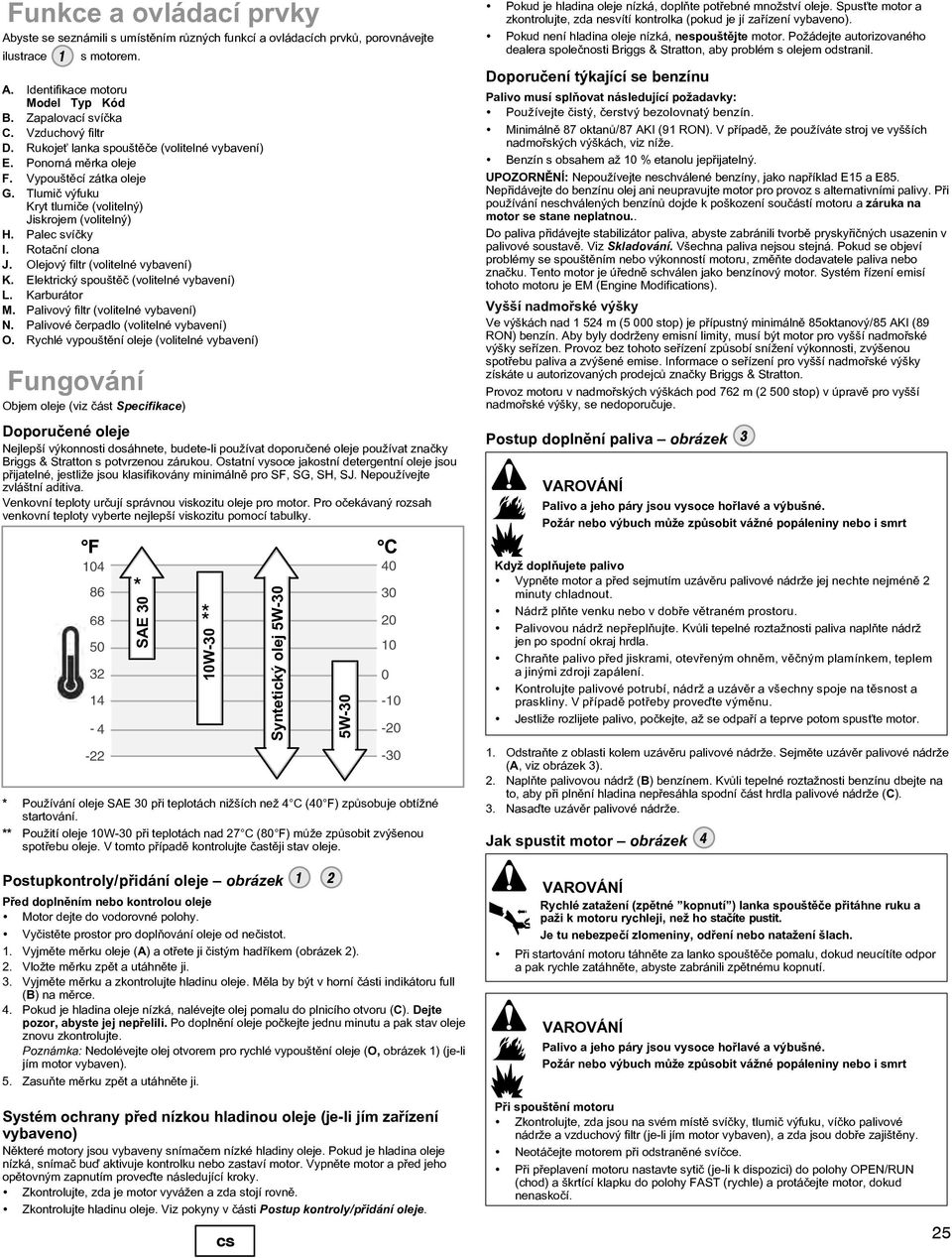

7 Funkce a ovládací prvky byste se seznámili s umístìním rùzných funkcí a ovládacích prvkù, porovnávejte ilustrace 1 s motorem.. Identifikace motoru Model Typ Kód. Zapalovací svíèka. Vzduchový filtr. Rukoje lanka spouštìèe (volitelné vybavení) E. Ponorná mìrka oleje F. Vypouštìcí zátka oleje G. Tlumiè výfuku Kryt tlumièe (volitelný) Jiskrojem (volitelný) H. Palec svíèky I. Rotaèní clona J. Olejový filtr (volitelné vybavení) K. Elektrický spouštìè (volitelné vybavení) L. Karburátor M. Palivový filtr (volitelné vybavení) N. Palivové èerpadlo (volitelné vybavení) O. Rychlé vypouštìní oleje (volitelné vybavení) Fungování Objem oleje (viz èást Specifikace) oporuèené oleje Nejlepší výkonnosti dosáhnete, budete-li používat doporuèené oleje používat znaèky riggs & Stratton s potvrzenou zárukou. Ostatní vysoce jakostní detergentní oleje jsou pøijatelné, jestliže jsou klasifikovány minimálnì pro SF, SG, SH, SJ. Nepoužívejte zvláštní aditiva. Venkovní teploty urèují správnou viskozitu oleje pro motor. Pro oèekávaný rozsah venkovní teploty vyberte nejlepší viskozitu pomocí tabulky. F SE 30 10W-30 * Používání oleje SE 30 pøi teplotách nižších než 4 (40 F) zpùsobuje obtížné startování. ** Použití oleje 10W-30 pøi teplotách nad 27 (80 F) mùže zpùsobit zvýšenou spotøebu oleje. V tomto pøípadì kontrolujte èastìji stav oleje. Syntetický olej 5W-30 5W-30 Pokud je hladina oleje nízká, doplòte potøebné množství oleje. Spuste motor a zkontrolujte, zda nesvítí kontrolka (pokud je jí zaøízení vybaveno). Pokud není hladina oleje nízká, nespouštìjte motor. Požádejte autorizovaného dealera spoleènosti riggs & Stratton, aby problém s olejem odstranil. oporuèení týkající se benzínu Palivo musí splòovat následující požadavky: Používejte èistý, èerstvý bezolovnatý benzín. Minimálnì 87 oktanù/87 KI (91 RON). V pøípadì, že používáte stroj ve vyšších nadmoøských výškách, viz níže. enzín s obsahem až 10 % etanolu jepøijatelný. UPOZORNÌNÍ: Nepoužívejte neschválené benzíny, jako napøíklad E15 a E85. Nepøidávejte do benzínu olej ani neupravujte motor pro provoz s alternativními palivy. Pøi používání neschválených benzínù dojde k poškození souèástí motoru a záruka na motor se stane neplatnou.. o paliva pøidávejte stabilizátor paliva, abyste zabránili tvorbì pryskyøièných usazenin v palivové soustavì. Viz Skladování. Všechna paliva nejsou stejná. Pokud se objeví problémy se spouštìním nebo výkonností motoru, zmìòte dodavatele paliva nebo znaèku. Tento motor je úøednì schválen jako benzínový motor. Systém øízení emisí tohoto motoru je EM (Engine Modifications). Vyšší nadmoøské výšky Ve výškách nad m (5 000 stop) je pøípustný minimálnì 85oktanový/85 KI (89 RON) benzín. by byly dodrženy emisní limity, musí být motor pro vyšší nadmoøské výšky seøízen. Provoz bez tohoto seøízení zpùsobí snížení výkonnosti, zvýšenou spotøebu paliva a zvýšené emise. Informace o seøízení pro vyšší nadmoøské výšky získáte u autorizovaných prodejcù znaèky riggs & Stratton. Provoz motoru v nadmoøských výškách pod 762 m (2 500 stop) v úpravì pro vyšší nadmoøské výšky, se nedoporuèuje. Postup doplnìní paliva obrázek 3 Požár nebo výbuch mùže zpùsobit vážné popáleniny nebo i smrt Když doplòujete palivo Vypnìte motor a pøed sejmutím uzávìru palivové nádrže jej nechte nejménì 2 minuty chladnout. Nádrž plòte venku nebo v dobøe vìtraném prostoru. Palivovou nádrž nepøeplòujte. Kvùli tepelné roztažnosti paliva naplòte nádrž jen po spodní okraj hrdla. hraòte palivo pøed jiskrami, otevøeným ohnìm, vìèným plamínkem, teplem a jinými zdroji zapálení. Kontrolujte palivové potrubí, nádrž a uzávìr a všechny spoje na tìsnost a praskliny. V pøípadì potøeby proveïte výmìnu. Jestliže rozlijete palivo, poèkejte, až se odpaøí a teprve potom spuste motor. 1. Odstraòte z oblasti kolem uzávìru palivové nádrže. Sejmìte uzávìr palivové nádrže (, viz obrázek 3). 2. Naplòte palivovou nádrž () benzínem. Kvùli tepelné roztažnosti benzínu dbejte na to, aby pøi plnìní hladina nepøesáhla spodní èást hrdla palivové nádrže (). 3. Nasaïte uzávìr palivové nádrže. Jak spustit motor obrázek 4 Postupkontroly/pøidání oleje obrázek 1 2 Pøed doplnìním nebo kontrolou oleje Motor dejte do vodorovné polohy. Vyèistìte prostor pro doplòování oleje od neèistot. 1. Vyjmìte mìrku oleje () a otøete ji èistým hadøíkem (obrázek 2). 2. Vložte mìrku zpìt a utáhnìte ji. 3. Vyjmìte mìrku a zkontrolujte hladinu oleje. Mìla by být v horní èásti indikátoru full () namìrce. 4. Pokud je hladina oleje nízká, nalévejte olej pomalu do plnicího otvoru (). ejte pozor, abyste jej nepøelili. Po doplnìní oleje poèkejte jednu minutu a pak stav oleje znovu zkontrolujte. Poznámka: Nedolévejte olej otvorem pro rychlé vypouštìní oleje (O, obrázek 1) (je-li jím motor vybaven). 5. Zasuòte mìrku zpìt a utáhnìte ji. Rychlé zatažení (zpìtné kopnutí ) lanka spouštìèe pøitáhne ruku a paži k motoru rychleji, než ho staèíte pustit. Je tu nebezpeèí zlomeniny, odøení nebo natažení šlach. Pøi startování motoru táhnìte za lanko spouštìèe pomalu, dokud neucítíte odpor a pak rychle zatáhnìte, abyste zabránili zpìtnému kopnutí. Požár nebo výbuch mùže zpùsobit vážné popáleniny nebo i smrt Systém ochrany pøed nízkou hladinou oleje (je-li jím zaøízení vybaveno) Nìkteré motory jsou vybaveny snímaèem nízké hladiny oleje. Pokud je hladina oleje nízká, snímaè buï aktivuje kontrolku nebo zastaví motor. Vypnìte motor a pøed jeho opìtovným zapnutím proveïte následující kroky. Zkontrolujte, zda je motor vyvážen a zda stojí rovnì. Zkontrolujte hladinu oleje. Viz pokyny v èásti Postup kontroly/pøidání oleje. cs Pøi spouštìní motoru Zkontrolujte, zda jsou na svém místì svíèky, tlumiè výfuku, víèko palivové nádrže a vzduchový filtr (je-li jím motor vybaven), a zda jsou dobøe zajištìny. Neotáèejte motorem pøi odstranìné svíèce. Pøi pøeplavení motoru nastavte sytiè (je-li k dispozici) do polohy OPEN/RUN (chod) a škrtící klapku do polohy FST (rychle) a protáèejte motor, dokud nenaskoèí. 25

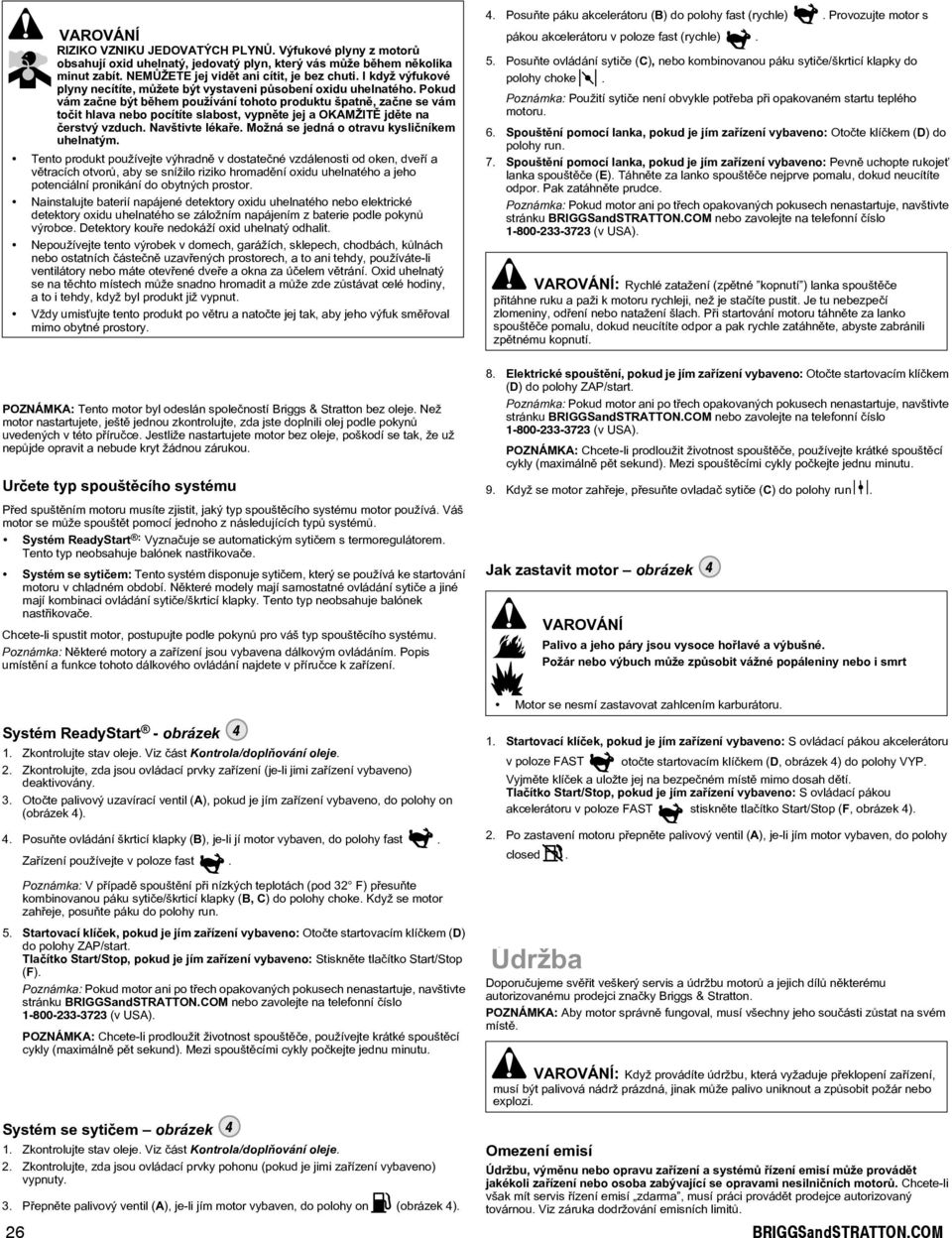

8 RIZIKO VZNIKU JEOVTÝH PLYNÙ. Výfukové plyny z motorù obsahují oxid uhelnatý, jedovatý plyn, který vás mùže bìhem nìkolika minut zabít. NEMÙŽETE jej vidìt ani cítit, je bez chuti. I když výfukové plyny necítíte, mùžete být vystaveni pùsobení oxidu uhelnatého. Pokud vám zaène být bìhem používání tohoto produktu špatnì, zaène se vám toèit hlava nebo pocítíte slabost, vypnìte jej a OKMŽITÌ jdìte na èerstvý vzduch. Navštivte lékaøe. Možná se jedná o otravu kyslièníkem uhelnatým. Tento produkt používejte výhradnì v dostateèné vzdálenosti od oken, dveøí a vìtracích otvorù, aby se snížilo riziko hromadìní oxidu uhelnatého a jeho potenciální pronikání do obytných prostor. Nainstalujte baterií napájené detektory oxidu uhelnatého nebo elektrické detektory oxidu uhelnatého se záložním napájením z baterie podle pokynù výrobce. etektory kouøe nedokáží oxid uhelnatý odhalit. Nepoužívejte tento výrobek v domech, garážích, sklepech, chodbách, kùlnách nebo ostatních èásteènì uzavøených prostorech, a to ani tehdy, používáte-li ventilátory nebo máte otevøené dveøe a okna za úèelem vìtrání. Oxid uhelnatý se na tìchto místech mùže snadno hromadit a mùže zde zùstávat celé hodiny, a to i tehdy, když byl produkt již vypnut. Vždy umisujte tento produkt po vìtru a natoète jej tak, aby jeho výfuk smìøoval mimo obytné prostory. 4. Posuòte páku akcelerátoru () do polohy fast (rychle). Provozujte motor s pákou akcelerátoru v poloze fast (rychle). 5. Posuòte ovládání sytièe (), nebo kombinovanou páku sytièe/škrticí klapky do polohy choke. Poznámka: Použití sytièe není obvykle potøeba pøi opakovaném startu teplého motoru. 6. Spouštìní pomocí lanka, pokud je jím zaøízení vybaveno: Otoète klíèkem () do polohy run. 7. Spouštìní pomocí lanka, pokud je jím zaøízení vybaveno: Pevnì uchopte rukoje lanka spouštìèe (E). Táhnìte za lanko spouštìèe nejprve pomalu, dokud neucítíte odpor. Pak zatáhnìte prudce. Poznámka: Pokud motor ani po tøech opakovaných pokusech nenastartuje, navštivte stránku RIGGSandSTRTTON.OM nebo zavolejte na telefonní èíslo (v US). : Rychlé zatažení (zpìtné kopnutí ) lanka spouštìèe pøitáhne ruku a paži k motoru rychleji, než je staèíte pustit. Je tu nebezpeèí zlomeniny, odøení nebo natažení šlach. Pøi startování motoru táhnìte za lanko spouštìèe pomalu, dokud neucítíte odpor a pak rychle zatáhnìte, abyste zabránili zpìtnému kopnutí. POZNÁMK: Tento motor byl odeslán spoleèností riggs & Stratton bez oleje. Než motor nastartujete, ještì jednou zkontrolujte, zda jste doplnili olej podle pokynù uvedených v této pøíruèce. Jestliže nastartujete motor bez oleje, poškodí se tak, že už nepùjde opravit a nebude kryt žádnou zárukou. Urèete typ spouštìcího systému Pøed spuštìním motoru musíte zjistit, jaký typ spouštìcího systému motor používá. Váš motor se mùže spouštìt pomocí jednoho z následujících typù systémù. Systém ReadyStart : Vyznaèuje se automatickým sytièem s termoregulátorem. Tento typ neobsahuje balónek nastøikovaèe. Systém se sytièem: Tento systém disponuje sytièem, který se používá ke startování motoru v chladném období. Nìkteré modely mají samostatné ovládání sytièe a jiné mají kombinaci ovládání sytièe/škrticí klapky. Tento typ neobsahuje balónek nastøikovaèe. hcete-li spustit motor, postupujte podle pokynù pro váš typ spouštìcího systému. Poznámka: Nìkteré motory a zaøízení jsou vybavena dálkovým ovládáním. Popis umístìní a funkce tohoto dálkového ovládání najdete v pøíruèce k zaøízení. 8. Elektrické spouštìní, pokud je jím zaøízení vybaveno: Otoète startovacím klíèkem () do polohy ZP/start. Poznámka: Pokud motor ani po tøech opakovaných pokusech nenastartuje, navštivte stránku RIGGSandSTRTTON.OM nebo zavolejte na telefonní èíslo (v US). POZNÁMK: hcete-li prodloužit životnost spouštìèe, používejte krátké spouštìcí cykly (maximálnì pìt sekund). Mezi spouštìcími cykly poèkejte jednu minutu. 9. Když se motor zahøeje, pøesuòte ovladaè sytièe () do polohy run. Jak zastavit motor obrázek 4 Požár nebo výbuch mùže zpùsobit vážné popáleniny nebo i smrt Motor se nesmí zastavovat zahlcením karburátoru. Systém ReadyStart - obrázek 4 1. Zkontrolujte stav oleje. Viz èást Kontrola/doplòování oleje. 2. Zkontrolujte, zda jsou ovládací prvky zaøízení (je-li jimi zaøízení vybaveno) deaktivovány. 3. Otoète palivový uzavírací ventil (), pokud je jím zaøízení vybaveno, do polohy on (obrázek 4). 4. Posuòte ovládání škrticí klapky (), je-li jí motor vybaven, do polohy fast. Zaøízení používejte v poloze fast. 1. Startovací klíèek, pokud je jím zaøízení vybaveno: S ovládací pákou akcelerátoru v poloze FST otoète startovacím klíèkem (, obrázek 4) do polohy VYP. Vyjmìte klíèek a uložte jej na bezpeèném místì mimo dosah dìtí. Tlaèítko Start/Stop, pokud je jím zaøízení vybaveno: S ovládací pákou akcelerátoru v poloze FST stisknìte tlaèítko Start/Stop (F, obrázek 4). 2. Po zastavení motoru pøepnìte palivový ventil (), je-li jím motor vybaven, do polohy closed. Poznámka: V pøípadì spouštìní pøi nízkých teplotách (pod 32 F) pøesuòte kombinovanou páku sytièe/škrticí klapky (, ) do polohy choke. Když se motor zahøeje, posuòte páku do polohy run. 5. Startovací klíèek, pokud je jím zaøízení vybaveno: Otoète startovacím klíèkem () do polohy ZP/start. Tlaèítko Start/Stop, pokud je jím zaøízení vybaveno: Stisknìte tlaèítko Start/Stop (F). Poznámka: Pokud motor ani po tøech opakovaných pokusech nenastartuje, navštivte stránku RIGGSandSTRTTON.OM nebo zavolejte na telefonní èíslo (v US). POZNÁMK: hcete-li prodloužit životnost spouštìèe, používejte krátké spouštìcí cykly (maximálnì pìt sekund). Mezi spouštìcími cykly poèkejte jednu minutu. Údržba oporuèujeme svìøit veškerý servis a údržbu motorù a jejich dílù nìkterému autorizovanému prodejci znaèky riggs & Stratton. POZNÁMK: by motor správnì fungoval, musí všechny jeho souèásti zùstat na svém místì. Systém se sytièem obrázek 4 1. Zkontrolujte stav oleje. Viz èást Kontrola/doplòování oleje. 2. Zkontrolujte, zda jsou ovládací prvky pohonu (pokud je jimi zaøízení vybaveno) vypnuty. 3. Pøepnìte palivový ventil (), je-li jím motor vybaven, do polohy on (obrázek 4). : Když provádíte údržbu, která vyžaduje pøeklopení zaøízení, musí být palivová nádrž prázdná, jinak mùže palivo uniknout a zpùsobit požár nebo explozi. Omezení emisí Údržbu, výmìnu nebo opravu zaøízení a systémù øízení emisí mùže provádìt jakékoli zaøízení nebo osoba zabývající se opravami nesilnièních motorù. hcete-li však mít servis øízení emisí zdarma, musí práci provádìt prodejce autorizovaný továrnou. Viz záruka dodržování emisních limitù. 26 RIGGSandSTRTTON.OM

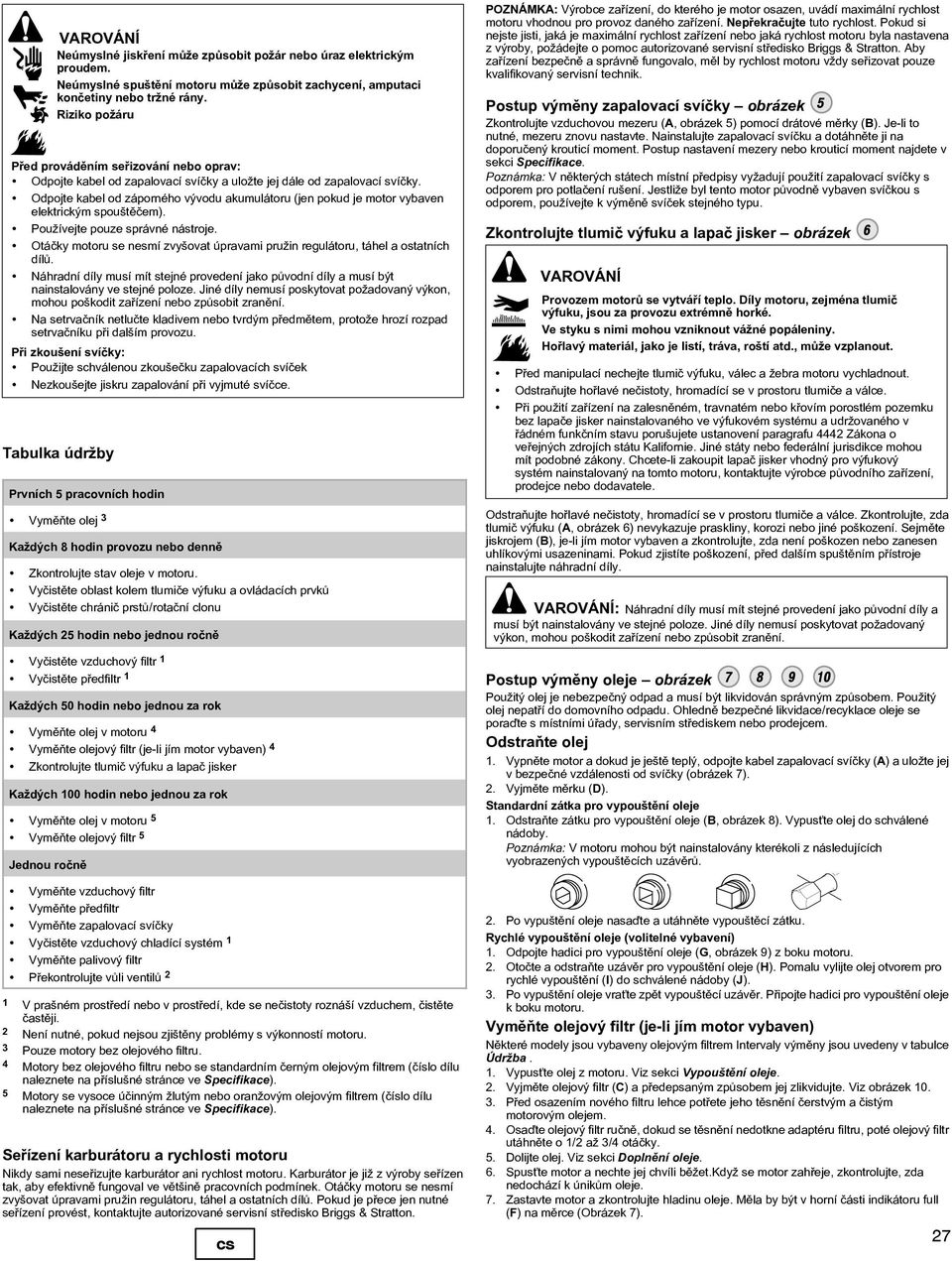

9 Neúmyslné jiskøení mùže zpùsobit požár nebo úraz elektrickým proudem. Neúmyslné spuštìní motoru mùže zpùsobit zachycení, amputaci konèetiny nebo tržné rány. Riziko požáru Pøed provádìním seøizování nebo oprav: Odpojte kabel od zapalovací svíèky a uložte jej dále od zapalovací svíèky. Odpojte kabel od záporného vývodu akumulátoru (jen pokud je motor vybaven elektrickým spouštìèem). Používejte pouze správné nástroje. Otáèky motoru se nesmí zvyšovat úpravami pružin regulátoru, táhel a ostatních dílù. Náhradní díly musí mít stejné provedení jako pùvodní díly a musí být nainstalovány ve stejné poloze. Jiné díly nemusí poskytovat požadovaný výkon, mohou poškodit zaøízení nebo zpùsobit zranìní. Na setrvaèník netluète kladivem nebo tvrdým pøedmìtem, protože hrozí rozpad setrvaèníku pøi dalším provozu. Pøi zkoušení svíèky: Použijte schválenou zkoušeèku zapalovacích svíèek Nezkoušejte jiskru zapalování pøi vyjmuté svíèce. Tabulka údržby Prvních 5 pracovních hodin Vymìòte olej 3 Každých 8 hodin provozu nebo dennì Zkontrolujte stav oleje v motoru. Vyèistìte oblast kolem tlumièe výfuku a ovládacích prvkù Vyèistìte chrániè prstù/rotaèní clonu Každých 25 hodin nebo jednou roènì Vyèistìte vzduchový filtr 1 Vyèistìte pøedfiltr 1 Každých 50 hodin nebo jednou za rok Vymìòte olej v motoru 4 Vymìòte olejový filtr (je-li jím motor vybaven) 4 Zkontrolujte tlumiè výfuku a lapaè jisker Každých 100 hodin nebo jednou za rok Vymìòte olej v motoru 5 Vymìòte olejový filtr 5 Jednou roènì Vymìòte vzduchový filtr Vymìòte pøedfiltr Vymìòte zapalovací svíèky Vyèistìte vzduchový chladící systém 1 Vymìòte palivový filtr Pøekontrolujte vùli ventilù 2 1 V prašném prostøedí nebo v prostøedí, kde se neèistoty roznáší vzduchem, èistìte èastìji. 2 Není nutné, pokud nejsou zjištìny problémy s výkonností motoru. 3 Pouze motory bez olejového filtru. 4 Motory bez olejového filtru nebo se standardním èerným olejovým filtrem (èíslo dílu naleznete na pøíslušné stránce ve Specifikace). 5 Motory se vysoce úèinným žlutým nebo oranžovým olejovým filtrem (èíslo dílu naleznete na pøíslušné stránce ve Specifikace). Seøízení karburátoru a rychlosti motoru Nikdy sami neseøizujte karburátor ani rychlost motoru. Karburátor je již z výroby seøízen tak, aby efektivnì fungoval ve vìtšinì pracovních podmínek. Otáèky motoru se nesmí zvyšovat úpravami pružin regulátoru, táhel a ostatních dílù. Pokud je pøece jen nutné seøízení provést, kontaktujte autorizované servisní støedisko riggs & Stratton. cs POZNÁMK: Výrobce zaøízení, do kterého je motor osazen, uvádí maximální rychlost motoru vhodnou pro provoz daného zaøízení. Nepøekraèujte tuto rychlost. Pokud si nejste jisti, jaká je maximální rychlost zaøízení nebo jaká rychlost motoru byla nastavena z výroby, požádejte o pomoc autorizované servisní støedisko riggs & Stratton. by zaøízení bezpeènì a správnì fungovalo, mìl by rychlost motoru vždy seøizovat pouze kvalifikovaný servisní technik. Postup výmìny zapalovací svíèky obrázek 5 Zkontrolujte vzduchovou mezeru (, obrázek 5) pomocí drátové mìrky (). Je-li to nutné, mezeru znovu nastavte. Nainstalujte zapalovací svíèku a dotáhnìte ji na doporuèený krouticí moment. Postup nastavení mezery nebo krouticí moment najdete v sekci Specifikace. Poznámka: V nìkterých státech místní pøedpisy vyžadují použití zapalovací svíèky s odporem pro potlaèení rušení. Jestliže byl tento motor pùvodnì vybaven svíèkou s odporem, používejte k výmìnì svíèek stejného typu. Zkontrolujte tlumiè výfuku a lapaè jisker obrázek 6 Provozem motorù se vytváøí teplo. íly motoru, zejména tlumiè výfuku, jsou za provozu extrémnì horké. Ve styku s nimi mohou vzniknout vážné popáleniny. Hoølavý materiál, jako je listí, tráva, roští atd., mùže vzplanout. Pøed manipulací nechejte tlumiè výfuku, válec a žebra motoru vychladnout. Odstraòujte hoølavé neèistoty, hromadící se v prostoru tlumièe a válce. Pøi použití zaøízení na zalesnìném, travnatém nebo køovím porostlém pozemku bez lapaèe jisker nainstalovaného ve výfukovém systému a udržovaného v øádném funkèním stavu porušujete ustanovení paragrafu 4442 Zákona o veøejných zdrojích státu Kalifornie. Jiné státy nebo federální jurisdikce mohou mít podobné zákony. hcete-li zakoupit lapaè jisker vhodný pro výfukový systém nainstalovaný na tomto motoru, kontaktujte výrobce pùvodního zaøízení, prodejce nebo dodavatele. Odstraòujte hoølavé neèistoty, hromadící se v prostoru tlumièe a válce. Zkontrolujte, zda tlumiè výfuku (, obrázek 6) nevykazuje praskliny, korozi nebo jiné poškození. Sejmìte jiskrojem (), je-li jím motor vybaven a zkontrolujte, zda není poškozen nebo zanesen uhlíkovými usazeninami. Pokud zjistíte poškození, pøed dalším spuštìním pøístroje nainstalujte náhradní díly. : Náhradní díly musí mít stejné provedení jako pùvodní díly a musí být nainstalovány ve stejné poloze. Jiné díly nemusí poskytovat požadovaný výkon, mohou poškodit zaøízení nebo zpùsobit zranìní. Postup výmìny oleje obrázek Použitý olej je nebezpeèný odpad a musí být likvidován správným zpùsobem. Použitý olej nepatøí do domovního odpadu. Ohlednì bezpeèné likvidace/recyklace oleje se poraïte s místními úøady, servisním støediskem nebo prodejcem. Odstraòte olej 1. Vypnìte motor a dokud je ještì teplý, odpojte kabel zapalovací svíèky () a uložte jej v bezpeèné vzdálenosti od svíèky (obrázek 7). 2. Vyjmìte mìrku (). Standardní zátka pro vypouštìní oleje 1. Odstraòte zátku pro vypouštìní oleje (, obrázek 8). Vypuste olej do schválené nádoby. Poznámka: V motoru mohou být nainstalovány kterékoli z následujících vyobrazených vypouštìcích uzávìrù. 2. Po vypuštìní oleje nasaïte a utáhnìte vypouštìcí zátku. Rychlé vypouštìní oleje (volitelné vybavení) 1. Odpojte hadici pro vypouštìní oleje (G, obrázek 9) z boku motoru. 2. Otoète a odstraòte uzávìr pro vypouštìní oleje (H). Pomalu vylijte olej otvorem pro rychlé vypouštìní (I) do schválené nádoby (J). 3. Po vypuštìní oleje vrate zpìt vypouštìcí uzávìr. Pøipojte hadici pro vypouštìní oleje k boku motoru. Vymìòte olejový filtr (je-li jím motor vybaven) Nìkteré modely jsou vybaveny olejovým filtrem Intervaly výmìny jsou uvedeny v tabulce Údržba. 1. Vypuste olej z motoru. Viz sekci Vypouštìní oleje. 2. Vyjmìte olejový filtr () a pøedepsaným zpùsobem jej zlikvidujte. Viz obrázek Pøed osazením nového filtru lehce potøete jeho tìsnìní èerstvým a èistým motorovým olejem. 4. Osaïte olejový filtr ruènì, dokud se tìsnìní nedotkne adaptéru filtru, poté olejový filtr utáhnìte o 1/2 až 3/4 otáèky. 5. olijte olej. Viz sekci oplnìní oleje. 6. Spuste motor a nechte jej chvíli bìžet.když se motor zahøeje, zkontrolujte, zda nedochází k únikùm oleje. 7. Zastavte motor a zkontrolujte hladinu oleje. Mìla by být v horní èásti indikátoru full (F) na mìrce (Obrázek 7). 27

10 oplnìní oleje Motor dejte do vodorovné polohy. Vyèistìte prostor pro doplòování oleje od neèistot. Objem oleje naleznete v èásti Specifikace. 1. Vyjmìte mìrku () a otøete ji èistým hadøíkem (obrázek 7). 2. Nalévejte olej pomalu do plnicího otvoru motoru (E). ejte pozor, abyste jej nepøelili. Po doplnìní oleje poèkejte jednu minutu a pak stav oleje znovu zkontrolujte. Poznámka: Nedolévejte olej otvorem pro rychlé vypouštìní oleje (I) (je-li jím motor vybaven). 3. Zasuòte mìrku zpìt a utáhnìte ji. 4. Vyjmìte mìrku a zkontrolujte hladinu oleje. Mìla by být v horní èásti indikátoru full (F) namìrce. 5. Zasuòte mìrku zpìt a utáhnìte ji. Provádìní údržby vzduchového filtru obrázek Požár nebo výbuch mùže zpùsobit vážné popáleniny nebo i smrt. Nespouštìjte ani neprovozujte motor s odmontovanou sestavou vzduchového filtru (je-li jím motor vybaven) nebo s vyjmutým vzduchovým filtrem (je-li jím motor vybaven). POZNÁMK: Nepoužívejte k èištìní filtru stlaèený vzduch nebo rozpouštìdla. Stlaèený vzduch mùže filtr poškodit a rozpouštìdla jej rozpustí. Systém vzduchového filtru používá vzduchový filtr buï s plochou nebo válcovou filtraèní vložkou. Nìkteré modely jsou také vybaveny pøedfiltrem, který je možné vyprat a opìtovnì použít. Plochý vzduchový filtr (obrázek 13) 1. Zatáhnìte za držadlo krytu (, obrázek 13) smìrem nahoru. Otoète držadlo krytu smìrem k motoru a poté sejmìte kryt (). 2. Odstraòte pøedfiltr (), pokud je ve výbavì, a poté i filtr (). 3. Zlehka oklepejte filtr o tvrdou podložku, aby se z nìj uvolnily neèistoty. Pokud je filtr pøíliš zneèištìný, vymìòte jej za nový. 4. Vyperte pøedfiltr v tekutém odmašovacím prostøedku a vodì. Poté jej nechte na vzduchu dùkladnì uschnout. Nemažte pøedfiltr olejem. 5. Namontujte suchý pøedfiltr a filtr do základny motoru (E). 6. Zarovnejte jazýèky krytu (F) s drážkami (G) v krytu ventilátoru. Otoète držadlo krytu zpìt a zatlaète jej, aby zacvaklo do správné polohy. Vzduchový filtr s válcovou vložkou (obrázek 14) 1. Odstraòte šrouby () a sejmìte kryt vzduchového filtru (). Viz obrázek hcete-li odstranit filtr (), zvednìte jeho konec a poté stáhnìte filtr ze sacího potrubí (). 3. Pokud je vzduchový filtr vybaven pøedfiltrem (E), odstraòte jej. 4. Zlehka oklepejte filtr o tvrdou podložku, aby se z nìj uvolnily neèistoty. Pokud je filtr pøíliš zneèištìný, vymìòte jej za nový. 5. Vyperte pøedfiltr v tekutém odmašovacím prostøedku a vodì. Poté jej nechte na vzduchu dùkladnì uschnout. Nemažte pøedfiltr olejem. 6. Namontujte suchý pøedfiltr k filtru. 7. Nainstalujte filtr na sací potrubí. Zatlaète konec filtru do základny dle vyobrazení.ujistìte se, že filtr v základnì bezpeènì sedí. 8. Nasaïte kryt vzduchového filtru a zabezpeète jej šrouby. Postup výmìny palivového filtru obrázek 11 Požár nebo výbuch mùže zpùsobit vážné popáleniny nebo i smrt 1. Než vymìníte palivový filtr (, obrázek 11), pokud je jím zaøízení vybaveno, vypuste palivovou nádrž nebo uzavøete uzavírací ventil paliva. Jinak mùže palivo prosáknout a zpùsobit požár nebo výbuch. 2. Ke stisknutí úchytek () na svìrkách () použijte kleštì, potom odsuòte svìrky stranou od palivového filtru. Odšroubujte a vytáhnìte palivové potrubí () z palivového filtru. 3. Kontrolujte palivové potrubí kvùli tìsnosti a trhlinám a podle potøeby vymìòte. 4. Filtr vymìòujte pøi použití originálního náøadí na výmìnu filtru. 5. Zabezpeète palivové potrubí svìrkami, jak je na vyobrazení. Postup èištìní vzduchového chladicího systému obrázek 12 Provozem motorù se vytváøí teplo. íly motoru, zejména tlumiè výfuku, jsou za provozu extrémnì horké. Ve styku s nimi mohou vzniknout vážné popáleniny. Hoølavý materiál, jako je listí, tráva, roští atd., mùže vzplanout. Pøed manipulací nechejte tlumiè výfuku, válec a žebra motoru vychladnout. Odstraòujte hoølavé neèistoty, hromadící se v prostoru tlumièe a válce. POZNÁMK: Nepoužívejte k èištìní motoru vodu. Mohla by kontaminovat palivovou soustavu. K èištìní motoru použijte kartáè nebo suchý hadøík. Toto je motor chlazený vzduchem. Špína nebo neèistoty mohou omezovat proudìní vzduchu a zpùsobit pøehøátí motoru, což povede ke špatnému výkonu a sníží životnost motoru. K odstranìní neèistot z chránièe prstù/rotaèní clony () použijte kartáè nebo suchý hadøík. Udržujte táhla, pružiny a ovládací prvky () èisté. Z prostoru okolo tlumièe výfuku () a za ním odstraòujte hoølavé neèistoty (obrázek 12). Skladování Požár nebo výbuch mùže zpùsobit vážné popáleniny nebo i smrt Pøi skladování paliva nebo zaøízení s palivem v nádrži Uložte oddìlenì od pecí, kamen, ohøívaèù vody èi jiných zaøízení, která mají vìèný plamínek nebo od jiných zdrojù zapálení. Mohou zažehnout výpary z paliva. Palivová soustava Palivo mùže pøi skladování delším než 30 dnù zvìtrat. Zvìtralé palivo zpùsobuje tvorbu usazenin kyseliny a gumovitých usazenin v palivové soustavì nebo na základních dílech karburátoru. hcete-li udržet palivo èerstvé, používejte pøípravek pro úpravu a stabilizaci paliva se zdokonaleným složením dvanced Formula Fuel Treatment & Stabilizer spoleènosti riggs & Stratton, který je k dispozici všude tam, kde se prodávají originální náhradní díly zn. riggs & Stratton. U motorù vybavených uzávìrem palivové nádrže FRESH STRT, používejte pøípravek FRESH STRT spoleènosti riggs & Stratton, který je k dispozici jako koncentrát v kapacím zásobníku. Používáte-li stabilizátor paliva podle pokynù, není potøeba vypouštìt benzín z motoru. Pøed skladováním nechte motor bìžet 2 minuty, aby se stabilizátor rozptýlil po celém palivové soustavì. Pokud nebyl do benzínu pøidán stabilizátor paliva, musí být vypuštìn do schváleného kanistru. Nechte motor bìžet, dokud se veškerý zbylý benzín nespotøebuje. oporuèuje se použít stabilizátor paliva i do kanistru, ve kterém bude uskladnìn, aby nedošlo k jeho zvìtrání. hraòte palivo pøed jiskrami, otevøeným ohnìm, vìèným plamínkem, teplem a jinými zdroji zapálení. Kontrolujte palivové potrubí, nádrž a víèko a všechny spoje na tìsnost a praskliny. V pøípadì potøeby proveïte výmìnu. Pøed èištìním palivového filtru vypuste palivovou nádrž nebo zavøete palivový kohout. Náhradní díly tlumièe výfuku musí být stejné jako originály a namontované na pùvodních místech. Jestliže rozlijete palivo, poèkejte, až se odpaøí a teprve potom spuste motor. Motorový olej Olej vymìòujte, dokud je motor ještì teplý. Viz sekci Postup výmìny oleje. Vyhledávání a odstraòování závad Potøebujete pomoc? Jdìte na stranu RIGGSandSTRTTON.OM nebo zavolejte na telefonní èíslo (v US). 28 RIGGSandSTRTTON.OM

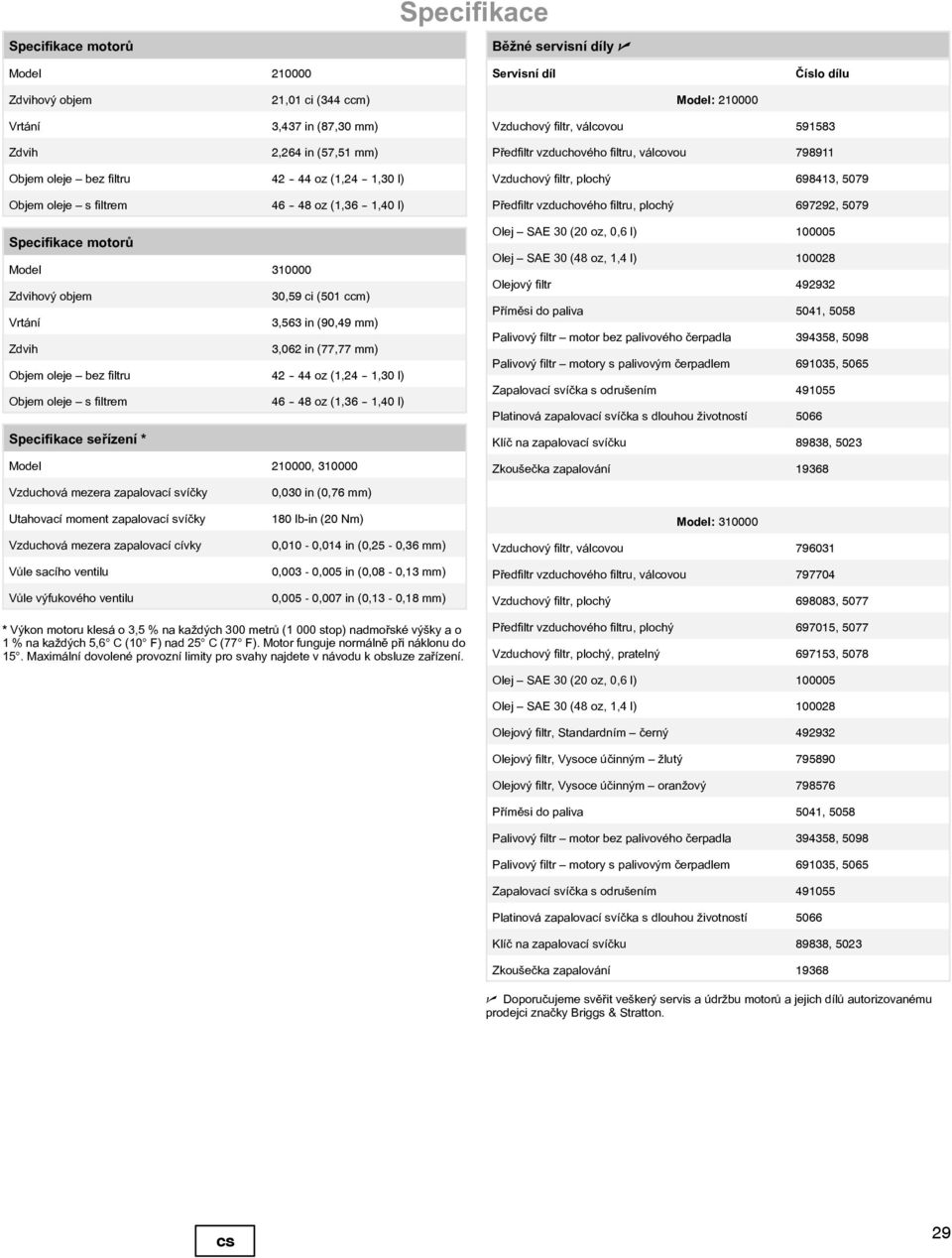

11 Specifikace motorù Model Specifikace ìžné servisní díly n Servisní díl Èíslo dílu Zdvihový objem Vrtání Zdvih 21,01 ci (344 ccm) 3,437 in (87,30 mm) 2,264 in (57,51 mm) Model: Vzduchový filtr, válcovou Pøedfiltr vzduchového filtru, válcovou Objem oleje bez filtru oz (1, ,30 l) Objem oleje s filtrem oz (1, ,40 l) Specifikace motorù Model Zdvihový objem 30,59 ci (501 ccm) Vrtání 3,563 in (90,49 mm) Zdvih 3,062 in (77,77 mm) Objem oleje bez filtru oz (1, ,30 l) Objem oleje s filtrem oz (1, ,40 l) Specifikace seøízení * Model , Vzduchová mezera zapalovací svíèky 0,030 in (0,76 mm) Vzduchový filtr, plochý , 5079 Pøedfiltr vzduchového filtru, plochý , 5079 Olej SE 30 (20 oz, 0,6 l) Olej SE 30 (48 oz, 1,4 l) Olejový filtr Pøímìsi do paliva 5041, 5058 Palivový filtr motor bez palivového èerpadla , 5098 Palivový filtr motory s palivovým èerpadlem , 5065 Zapalovací svíèka s odrušením Platinová zapalovací svíèka s dlouhou životností 5066 Klíè na zapalovací svíèku 89838, 5023 Zkoušeèka zapalování Utahovací moment zapalovací svíèky Vzduchová mezera zapalovací cívky Vùle sacího ventilu Vùle výfukového ventilu 180 lb-in (20 Nm) 0,010-0,014 in (0,25-0,36 mm) 0,003-0,005 in (0,08-0,13 mm) 0,005-0,007 in (0,13-0,18 mm) Model: Vzduchový filtr, válcovou Pøedfiltr vzduchového filtru, válcovou Vzduchový filtr, plochý , 5077 * Výkon motoru klesá o 3,5 % na každých 300 metrù (1 000 stop) nadmoøské výšky a o 1 % na každých 5,6 (10 F) nad 25 (77 F). Motor funguje normálnì pøi náklonu do 15. Maximální dovolené provozní limity pro svahy najdete v návodu k obsluze zaøízení. Pøedfiltr vzduchového filtru, plochý , 5077 Vzduchový filtr, plochý, pratelný , 5078 Olej SE 30 (20 oz, 0,6 l) Olej SE 30 (48 oz, 1,4 l) Olejový filtr, Standardním èerný Olejový filtr, Vysoce úèinným žlutý Olejový filtr, Vysoce úèinným oranžový Pøímìsi do paliva 5041, 5058 Palivový filtr motor bez palivového èerpadla , 5098 Palivový filtr motory s palivovým èerpadlem , 5065 Zapalovací svíèka s odrušením Platinová zapalovací svíèka s dlouhou životností 5066 Klíè na zapalovací svíèku 89838, 5023 Zkoušeèka zapalování n oporuèujeme svìøit veškerý servis a údržbu motorù a jejich dílù autorizovanému prodejci znaèky riggs & Stratton. cs 29

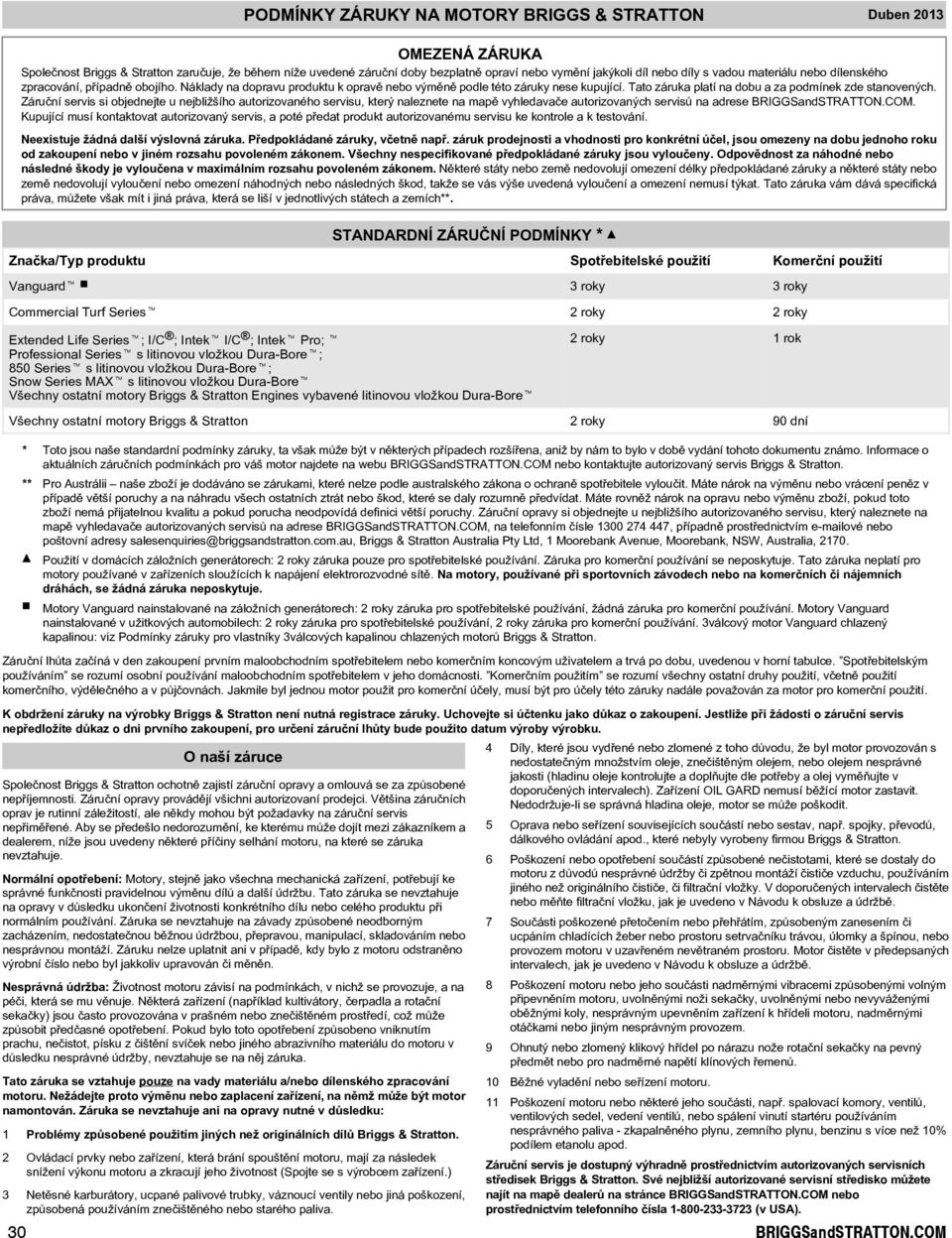

12 POMÍNKY ZÁRUKY N MOTORY RIGGS & STRTTON uben 2013 OMEZENÁ ZÁRUK Spoleènost riggs & Stratton zaruèuje, že bìhem níže uvedené záruèní doby bezplatnì opraví nebo vymìní jakýkoli díl nebo díly s vadou materiálu nebo dílenského zpracování, pøípadnì obojího. Náklady na dopravu produktu k opravì nebo výmìnì podle této záruky nese kupující. Tato záruka platí na dobu a za podmínek zde stanovených. Záruèní servis si objednejte u nejbližšího autorizovaného servisu, který naleznete na mapì vyhledavaèe autorizovaných servisù na adrese RIGGSandSTRTTON.OM. Kupující musí kontaktovat autorizovaný servis, a poté pøedat produkt autorizovanému servisu ke kontrole a k testování. Neexistuje žádná další výslovná záruka. Pøedpokládané záruky, vèetnì napø. záruk prodejnosti a vhodnosti pro konkrétní úèel, jsou omezeny na dobu jednoho roku od zakoupení nebo v jiném rozsahu povoleném zákonem. Všechny nespecifikované pøedpokládané záruky jsou vylouèeny. Odpovìdnost za náhodné nebo následné škody je vylouèena v maximálním rozsahu povoleném zákonem. Nìkteré státy nebo zemì nedovolují omezení délky pøedpokládané záruky a nìkteré státy nebo zemì nedovolují vylouèení nebo omezení náhodných nebo následných škod, takže se vás výše uvedená vylouèení a omezení nemusí týkat. Tato záruka vám dává specifická práva, mùžete však mít i jiná práva, která se liší v jednotlivých státech a zemích**. STNRNÍ ZÁRUÈNÍ POMÍNKY * Y Znaèka/Typ produktu Spotøebitelské použití Komerèní použití Vanguardt J 3 roky 3 roky ommercialturfseriest 2 roky 2 roky Extended Life Seriest; I/ ; Intekt I/ ; Intekt Pro; t Professional Seriest s litinovou vložkou ura-oret; 850 Seriest s litinovou vložkou ura-oret; Snow Series MXt s litinovou vložkou ura-oret Všechny ostatní motory riggs & Stratton Engines vybavené litinovou vložkou ura-oret 2 roky 1rok Všechny ostatní motory riggs & Stratton 2 roky 90 dní * Toto jsou naše standardní podmínky záruky, ta však mùže být v nìkterých pøípadech rozšíøena, aniž by nám to bylo v dobì vydání tohoto dokumentu známo. Informace o aktuálních záruèních podmínkách pro váš motor najdete na webu RIGGSandSTRTTON.OM nebo kontaktujte autorizovaný servis riggs & Stratton. ** Pro ustrálii naše zboží je dodáváno se zárukami, které nelze podle australského zákona o ochranì spotøebitele vylouèit. Máte nárok na výmìnu nebo vrácení penìz v pøípadì vìtší poruchy a na náhradu všech ostatních ztrát nebo škod, které se daly rozumnì pøedvídat. Máte rovnìž nárok na opravu nebo výmìnu zboží, pokud toto zboží nemá pøijatelnou kvalitu a pokud porucha neodpovídá definici vìtší poruchy. Záruèní opravy si objednejte u nejbližšího autorizovaného servisu, který naleznete na mapì vyhledavaèe autorizovaných servisù na adrese RIGGSandSTRTTON.OM, na telefonním èísle , pøípadnì prostøednictvím ové nebo poštovní adresy salesenquiries@briggsandstratton.com.au, riggs & Stratton ustralia Pty Ltd, 1 Moorebank venue, Moorebank, NSW, ustralia, Y J Použití v domácích záložních generátorech: 2 roky záruka pouze pro spotøebitelské používání. Záruka pro komerèní používání se neposkytuje. Tato záruka neplatí pro motory používané v zaøízeních sloužících k napájení elektrorozvodné sítì. Na motory, používané pøi sportovních závodech nebo na komerèních èi nájemních dráhách, se žádná záruka neposkytuje. Motory Vanguard nainstalované na záložních generátorech: 2 roky záruka pro spotøebitelské používání, žádná záruka pro komerèní používání. Motory Vanguard nainstalované v užitkových automobilech: 2 roky záruka pro spotøebitelské používání, 2 roky záruka pro komerèní používání. 3válcový motor Vanguard chlazený kapalinou: viz Podmínky záruky pro vlastníky 3válcových kapalinou chlazených motorù riggs & Stratton. Záruèní lhùta zaèíná v den zakoupení prvním maloobchodním spotøebitelem nebo komerèním koncovým uživatelem a trvá po dobu, uvedenou v horní tabulce. Spotøebitelským používáním se rozumí osobní používání maloobchodním spotøebitelem v jeho domácnosti. Komerèním použitím se rozumí všechny ostatní druhy použití, vèetnì použití komerèního, výdìleèného a v pùjèovnách. Jakmile byl jednou motor použit pro komerèní úèely, musí být pro úèely této záruky nadále považován za motor pro komerèní použití. K obdržení záruky na výrobky riggs & Stratton není nutná registrace záruky. Uchovejte si úètenku jako dùkaz o zakoupení. Jestliže pøi žádosti o záruèní servis nepøedložíte dùkaz o dni prvního zakoupení, pro urèení záruèní lhùty bude použito datum výroby výrobku. O naší záruce Spoleènost riggs & Stratton ochotnì zajistí záruèní opravy a omlouvá se za zpùsobené nepøíjemnosti. Záruèní opravy provádìjí všichni autorizovaní prodejci. Vìtšina záruèních oprav je rutinní záležitostí, ale nìkdy mohou být požadavky na záruèní servis nepøimìøené. by se pøedešlo nedorozumìní, ke kterému mùže dojít mezi zákazníkem a dealerem, níže jsou uvedeny nìkteré pøíèiny selhání motoru, na které se záruka nevztahuje. Normální opotøebení: Motory, stejnì jako všechna mechanická zaøízení, potøebují ke správné funkènosti pravidelnou výmìnu dílù a další údržbu. Tato záruka se nevztahuje na opravy v dùsledku ukonèení životnosti konkrétního dílu nebo celého produktu pøi normálním používání. Záruka se nevztahuje na závady zpùsobené neodborným zacházením, nedostateènou bìžnou údržbou, pøepravou, manipulací, skladováním nebo nesprávnou montáží. Záruku nelze uplatnit ani v pøípadì, kdy bylo z motoru odstranìno výrobní èíslo nebo byl jakkoliv upravován èi mìnìn. Nesprávná údržba: Životnost motoru závisí na podmínkách, v nichž se provozuje, a na péèi, která se mu vìnuje. Nìkterá zaøízení (napøíklad kultivátory, èerpadla a rotaèní sekaèky) jsou èasto provozována v prašném nebo zneèištìném prostøedí, což mùže zpùsobit pøedèasné opotøebení. Pokud bylo toto opotøebení zpùsobeno vniknutím prachu, neèistot, písku z èištìní svíèek nebo jiného abrazivního materiálu do motoru v dùsledku nesprávné údržby, nevztahuje se na nìj záruka. Tato záruka se vztahuje pouze na vady materiálu a/nebo dílenského zpracování motoru. Nežádejte proto výmìnu nebo zaplacení zaøízení, na nìmž mùže být motor namontován. Záruka se nevztahuje ani na opravy nutné v dùsledku: 1 Problémy zpùsobené použitím jiných než originálních dílù riggs & Stratton. 2 Ovládací prvky nebo zaøízení, která brání spouštìní motoru, mají za následek snížení výkonu motoru a zkracují jeho životnost (Spojte se s výrobcem zaøízení.) 3 Netìsné karburátory, ucpané palivové trubky, váznoucí ventily nebo jiná poškození, zpùsobená používáním zneèištìného nebo starého paliva. 4 íly, které jsou vydøené nebo zlomené z toho dùvodu, že byl motor provozován s nedostateèným množstvím oleje, zneèištìným olejem, nebo olejem nesprávné jakosti (hladinu oleje kontrolujte a doplòujte dle potøeby a olej vymìòujte v doporuèených intervalech). Zaøízení OIL GR nemusí bìžící motor zastavit. Nedodržuje-li se správná hladina oleje, motor se mùže poškodit. 5 Oprava nebo seøízení souvisejících souèástí nebo sestav, napø. spojky, pøevodù, dálkového ovládání apod., které nebyly vyrobeny firmou riggs & Stratton. 6 Poškození nebo opotøebení souèástí zpùsobené neèistotami, které se dostaly do motoru z dùvodù nesprávné údržby èi zpìtnou montáží èistièe vzduchu, používáním jiného než originálního èistièe, èi filtraèní vložky. V doporuèených intervalech èistìte nebo mìòte filtraèní vložku, jak je uvedeno v Návodu k obsluze a údržbì. 7 Souèásti poškozené pøetoèením nebo pøehøátím, zpùsobeným zanesením èi ucpáním chladících žeber nebo prostoru setrvaèníku trávou, úlomky a špínou, nebo provozem motoru v uzavøeném nevìtraném prostoru. Motor èistìte v pøedepsaných intervalech, jak je uvedeno v Návodu k obsluze a údržbì. 8 Poškození motoru nebo jeho souèásti nadmìrnými vibracemi zpùsobenými volným pøipevnìním motoru, uvolnìnými noži sekaèky, uvolnìnými nebo nevyváženými obìžnými koly, nesprávným upevnìním zaøízení k høídeli motoru, nadmìrnými otáèkami nebo jiným nesprávným provozem. 9 Ohnutý nebo zlomený klikový høídel po nárazu nože rotaèní sekaèky na pevný pøedmìt nebo pro nadmìrné napìtí klínových øemenù. 10 ìžné vyladìní nebo seøízení motoru. 11 Poškození motoru nebo nìkteré jeho souèásti, napø. spalovací komory, ventilù, ventilových sedel, vedení ventilù, nebo spálení vinutí startéru používáním nesprávného paliva - zkapalnìného plynu, zemního plynu, benzinu s více než 10% podílem etanolu apod. Záruèní servis je dostupný výhradnì prostøednictvím autorizovaných servisních støedisek riggs & Stratton. Své nejbližší autorizované servisní støedisko mùžete najít na mapì dealerù na stránce RIGGSandSTRTTON.OM nebo prostøednictvím telefonního èísla (v US). 30 RIGGSandSTRTTON.OM
