TECHNICKÁ ČÁST ZADÁVACÍ DOKUMENTACE. Dodávka a montáž výměníkové stanice pro Obytný soubor Nademlejnská, Praha 9- Hloubětín

Transkript

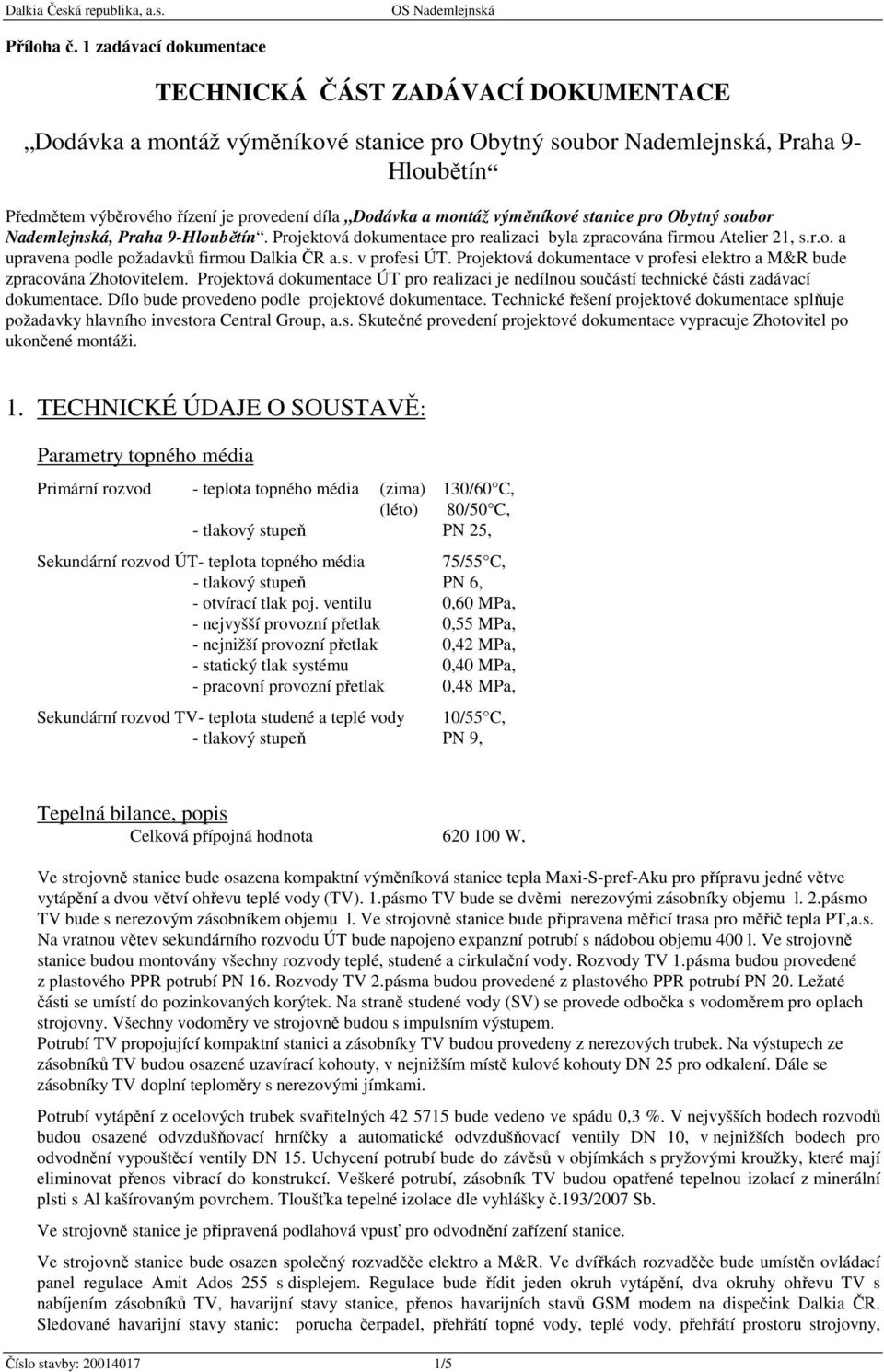

1 Příloha č. 1 zadávací dokumentace TECHNICKÁ ČÁST ZADÁVACÍ DOKUMENTACE Dodávka a montáž výměníkové stanice pro Obytný soubor Nademlejnská, Praha 9- Hloubětín Předmětem výběrového řízení je provedení díla Dodávka a montáž výměníkové stanice pro Obytný soubor Nademlejnská, Praha 9-Hloubětín. Projektová dokumentace pro realizaci byla zpracována firmou Atelier 21, s.r.o. a upravena podle požadavků firmou Dalkia ČR a.s. v profesi ÚT. Projektová dokumentace v profesi elektro a M&R bude zpracována Zhotovitelem. Projektová dokumentace ÚT pro realizaci je nedílnou součástí technické části zadávací dokumentace. Dílo bude provedeno podle projektové dokumentace. Technické řešení projektové dokumentace splňuje požadavky hlavního investora Central Group, a.s. Skutečné provedení projektové dokumentace vypracuje Zhotovitel po ukončené montáži. 1. TECHNICKÉ ÚDAJE O SOUSTAVĚ: Parametry topného média Primární rozvod - teplota topného média (zima) 130/60 C, (léto) 80/50 C, - tlakový stupeň PN 25, Sekundární rozvod ÚT- teplota topného média 75/55 C, - tlakový stupeň PN 6, - otvírací tlak poj. ventilu 0,60 MPa, - nejvyšší provozní přetlak 0,55 MPa, - nejnižší provozní přetlak 0,42 MPa, - statický tlak systému 0,40 MPa, - pracovní provozní přetlak 0,48 MPa, Sekundární rozvod TV- teplota studené a teplé vody 10/55 C, - tlakový stupeň PN 9, Tepelná bilance, popis Celková přípojná hodnota W, Ve strojovně stanice bude osazena kompaktní výměníková stanice tepla Maxi-S-pref-Aku pro přípravu jedné větve vytápění a dvou větví ohřevu teplé vody (TV). 1.pásmo TV bude se dvěmi nerezovými zásobníky objemu l. 2.pásmo TV bude s nerezovým zásobníkem objemu l. Ve strojovně stanice bude připravena měřicí trasa pro měřič tepla PT,a.s. Na vratnou větev sekundárního rozvodu ÚT bude napojeno expanzní potrubí s nádobou objemu 400 l. Ve strojovně stanice budou montovány všechny rozvody teplé, studené a cirkulační vody. Rozvody TV 1.pásma budou provedené z plastového PPR potrubí PN 16. Rozvody TV 2.pásma budou provedené z plastového PPR potrubí PN 20. Ležaté části se umístí do pozinkovaných korýtek. Na straně studené vody (SV) se provede odbočka s vodoměrem pro oplach strojovny. Všechny vodoměry ve strojovně budou s impulsním výstupem. Potrubí TV propojující kompaktní stanici a zásobníky TV budou provedeny z nerezových trubek. Na výstupech ze zásobníků TV budou osazené uzavírací kohouty, v nejnižším místě kulové kohouty DN 25 pro odkalení. Dále se zásobníky TV doplní teploměry s nerezovými jímkami. Potrubí vytápění z ocelových trubek svařitelných bude vedeno ve spádu 0,3 %. V nejvyšších bodech rozvodů budou osazené odvzdušňovací hrníčky a automatické odvzdušňovací ventily DN 10, v nejnižších bodech pro odvodnění vypouštěcí ventily DN 15. Uchycení potrubí bude do závěsů v objímkách s pryžovými kroužky, které mají eliminovat přenos vibrací do konstrukcí. Veškeré potrubí, zásobník TV budou opatřené tepelnou izolací z minerální plsti s Al kašírovaným povrchem. Tloušťka tepelné izolace dle vyhlášky č.193/2007 Sb. Ve strojovně stanice je připravená podlahová vpusť pro odvodnění zařízení stanice. Ve strojovně stanice bude osazen společný rozvaděče elektro a M&R. Ve dvířkách rozvaděče bude umístěn ovládací panel regulace Amit Ados 255 s displejem. Regulace bude řídit jeden okruh vytápění, dva okruhy ohřevu TV s nabíjením zásobníků TV, havarijní stavy stanice, přenos havarijních stavů GSM modem na dispečink Dalkia ČR. Sledované havarijní stavy stanic: porucha čerpadel, přehřátí topné vody, teplé vody, přehřátí prostoru strojovny, Číslo stavby: /5

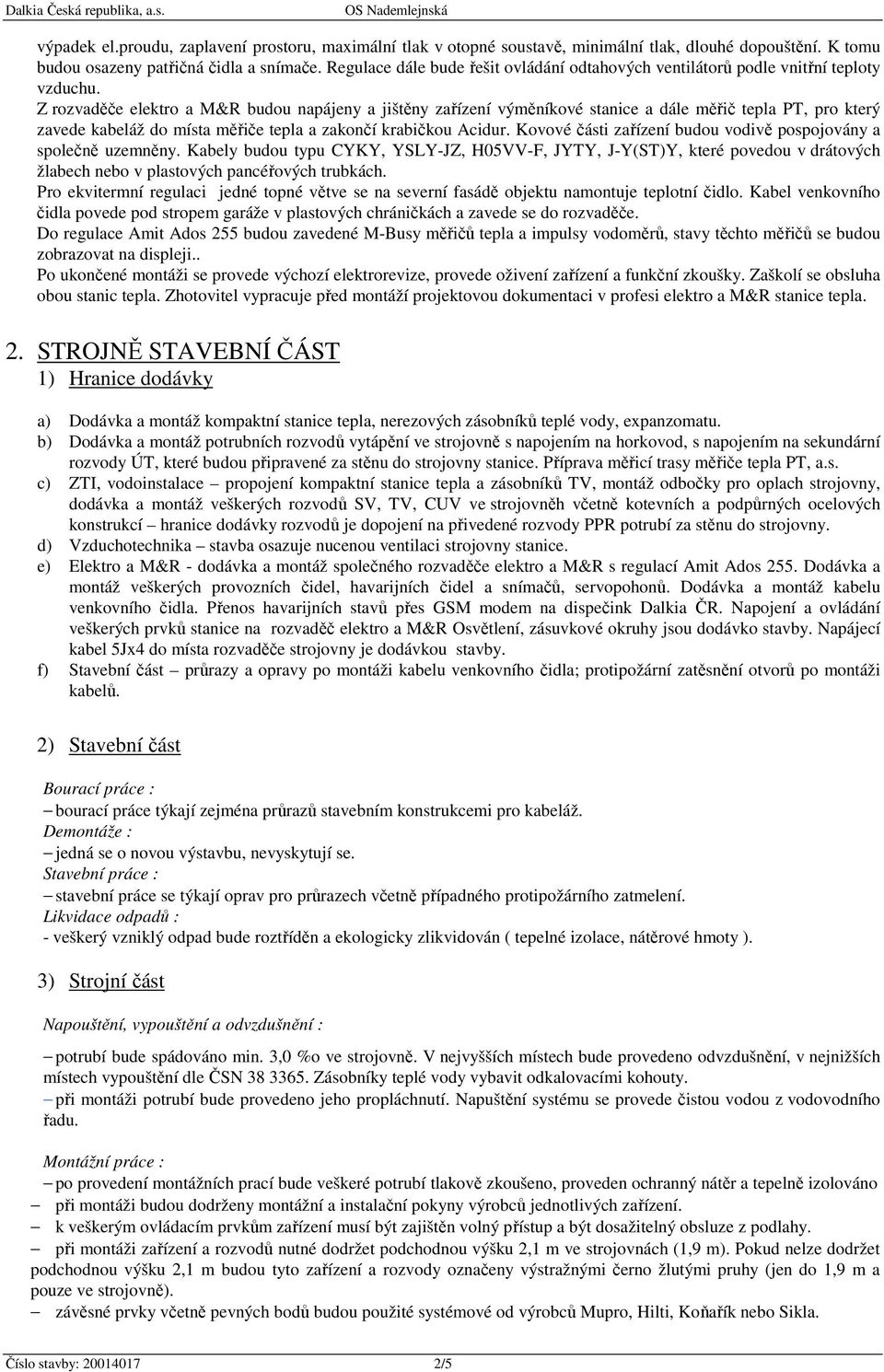

2 výpadek el.proudu, zaplavení prostoru, maximální tlak v otopné soustavě, minimální tlak, dlouhé dopouštění. K tomu budou osazeny patřičná čidla a snímače. Regulace dále bude řešit ovládání odtahových ventilátorů podle vnitřní teploty vzduchu. Z rozvaděče elektro a M&R budou napájeny a jištěny zařízení výměníkové stanice a dále měřič tepla PT, pro který zavede kabeláž do místa měřiče tepla a zakončí krabičkou Acidur. Kovové části zařízení budou vodivě pospojovány a společně uzemněny. Kabely budou typu CYKY, YSLY-JZ, H05VV-F, JYTY, J-Y(ST)Y, které povedou v drátových žlabech nebo v plastových pancéřových trubkách. Pro ekvitermní regulaci jedné topné větve se na severní fasádě objektu namontuje teplotní čidlo. Kabel venkovního čidla povede pod stropem garáže v plastových chráničkách a zavede se do rozvaděče. Do regulace Amit Ados 255 budou zavedené M-Busy měřičů tepla a impulsy vodoměrů, stavy těchto měřičů se budou zobrazovat na displeji.. Po ukončené montáži se provede výchozí elektrorevize, provede oživení zařízení a funkční zkoušky. Zaškolí se obsluha obou stanic tepla. Zhotovitel vypracuje před montáží projektovou dokumentaci v profesi elektro a M&R stanice tepla. 2. STROJNĚ STAVEBNÍ ČÁST 1) Hranice dodávky a) Dodávka a montáž kompaktní stanice tepla, nerezových zásobníků teplé vody, expanzomatu. b) Dodávka a montáž potrubních rozvodů vytápění ve strojovně s napojením na horkovod, s napojením na sekundární rozvody ÚT, které budou připravené za stěnu do strojovny stanice. Příprava měřicí trasy měřiče tepla PT, a.s. c) ZTI, vodoinstalace propojení kompaktní stanice tepla a zásobníků TV, montáž odbočky pro oplach strojovny, dodávka a montáž veškerých rozvodů SV, TV, CUV ve strojovněh včetně kotevních a podpůrných ocelových konstrukcí hranice dodávky rozvodů je dopojení na přivedené rozvody PPR potrubí za stěnu do strojovny. d) Vzduchotechnika stavba osazuje nucenou ventilaci strojovny stanice. e) Elektro a M&R - dodávka a montáž společného rozvaděče elektro a M&R s regulací Amit Ados 255. Dodávka a montáž veškerých provozních čidel, havarijních čidel a snímačů, servopohonů. Dodávka a montáž kabelu venkovního čidla. Přenos havarijních stavů přes GSM modem na dispečink Dalkia ČR. Napojení a ovládání veškerých prvků stanice na rozvaděč elektro a M&R Osvětlení, zásuvkové okruhy jsou dodávko stavby. Napájecí kabel 5Jx4 do místa rozvaděče strojovny je dodávkou stavby. f) Stavební část průrazy a opravy po montáži kabelu venkovního čidla; protipožární zatěsnění otvorů po montáži kabelů. 2) Stavební část Bourací práce : bourací práce týkají zejména průrazů stavebním konstrukcemi pro kabeláž. Demontáže : jedná se o novou výstavbu, nevyskytují se. Stavební práce : stavební práce se týkají oprav pro průrazech včetně případného protipožárního zatmelení. Likvidace odpadů : - veškerý vzniklý odpad bude roztříděn a ekologicky zlikvidován ( tepelné izolace, nátěrové hmoty ). 3) Strojní část Napouštění, vypouštění a odvzdušnění : potrubí bude spádováno min. 3,0 %o ve strojovně. V nejvyšších místech bude provedeno odvzdušnění, v nejnižších místech vypouštění dle ČSN Zásobníky teplé vody vybavit odkalovacími kohouty. při montáži potrubí bude provedeno jeho propláchnutí. Napuštění systému se provede čistou vodou z vodovodního řadu. Montážní práce : po provedení montážních prací bude veškeré potrubí tlakově zkoušeno, proveden ochranný nátěr a tepelně izolováno při montáži budou dodrženy montážní a instalační pokyny výrobců jednotlivých zařízení. k veškerým ovládacím prvkům zařízení musí být zajištěn volný přístup a být dosažitelný obsluze z podlahy. při montáži zařízení a rozvodů nutné dodržet podchodnou výšku 2,1 m ve strojovnách (1,9 m). Pokud nelze dodržet podchodnou výšku 2,1 m budou tyto zařízení a rozvody označeny výstražnými černo žlutými pruhy (jen do 1,9 m a pouze ve strojovně). závěsné prvky včetně pevných bodů budou použité systémové od výrobců Mupro, Hilti, Koňařík nebo Sikla. Číslo stavby: /5

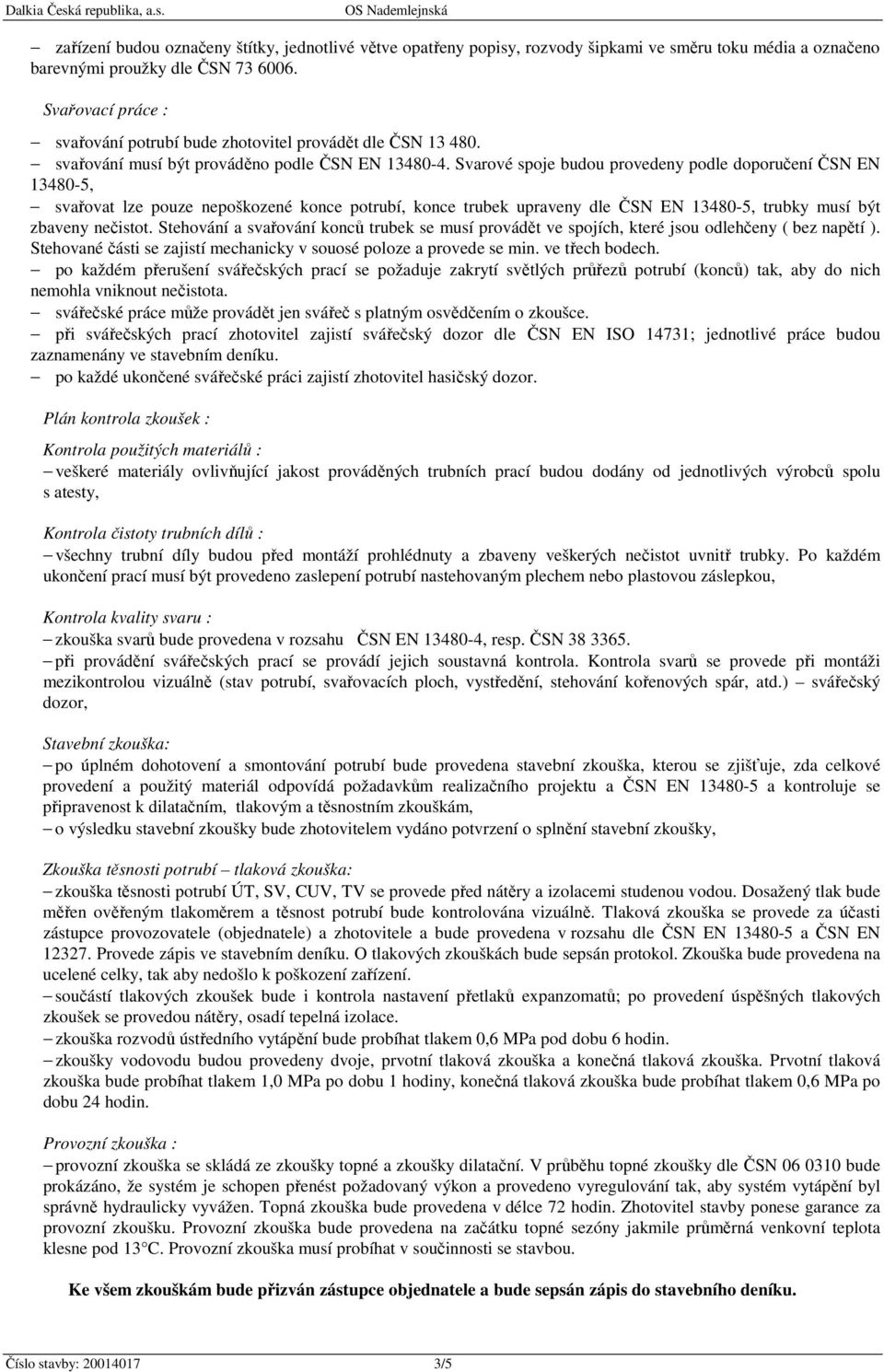

3 zařízení budou označeny štítky, jednotlivé větve opatřeny popisy, rozvody šipkami ve směru toku média a označeno barevnými proužky dle ČSN Svařovací práce : svařování potrubí bude zhotovitel provádět dle ČSN svařování musí být prováděno podle ČSN EN Svarové spoje budou provedeny podle doporučení ČSN EN , svařovat lze pouze nepoškozené konce potrubí, konce trubek upraveny dle ČSN EN , trubky musí být zbaveny nečistot. Stehování a svařování konců trubek se musí provádět ve spojích, které jsou odlehčeny ( bez napětí ). Stehované části se zajistí mechanicky v souosé poloze a provede se min. ve třech bodech. po každém přerušení svářečských prací se požaduje zakrytí světlých průřezů potrubí (konců) tak, aby do nich nemohla vniknout nečistota. svářečské práce může provádět jen svářeč s platným osvědčením o zkoušce. při svářečských prací zhotovitel zajistí svářečský dozor dle ČSN EN ISO 14731; jednotlivé práce budou zaznamenány ve stavebním deníku. po každé ukončené svářečské práci zajistí zhotovitel hasičský dozor. Plán kontrola zkoušek : Kontrola použitých materiálů : veškeré materiály ovlivňující jakost prováděných trubních prací budou dodány od jednotlivých výrobců spolu s atesty, Kontrola čistoty trubních dílů : všechny trubní díly budou před montáží prohlédnuty a zbaveny veškerých nečistot uvnitř trubky. Po každém ukončení prací musí být provedeno zaslepení potrubí nastehovaným plechem nebo plastovou záslepkou, Kontrola kvality svaru : zkouška svarů bude provedena v rozsahu ČSN EN , resp. ČSN při provádění svářečských prací se provádí jejich soustavná kontrola. Kontrola svarů se provede při montáži mezikontrolou vizuálně (stav potrubí, svařovacích ploch, vystředění, stehování kořenových spár, atd.) svářečský dozor, Stavební zkouška: po úplném dohotovení a smontování potrubí bude provedena stavební zkouška, kterou se zjišťuje, zda celkové provedení a použitý materiál odpovídá požadavkům realizačního projektu a ČSN EN a kontroluje se připravenost k dilatačním, tlakovým a těsnostním zkouškám, o výsledku stavební zkoušky bude zhotovitelem vydáno potvrzení o splnění stavební zkoušky, Zkouška těsnosti potrubí tlaková zkouška: zkouška těsnosti potrubí ÚT, SV, CUV, TV se provede před nátěry a izolacemi studenou vodou. Dosažený tlak bude měřen ověřeným tlakoměrem a těsnost potrubí bude kontrolována vizuálně. Tlaková zkouška se provede za účasti zástupce provozovatele (objednatele) a zhotovitele a bude provedena v rozsahu dle ČSN EN a ČSN EN Provede zápis ve stavebním deníku. O tlakových zkouškách bude sepsán protokol. Zkouška bude provedena na ucelené celky, tak aby nedošlo k poškození zařízení. součástí tlakových zkoušek bude i kontrola nastavení přetlaků expanzomatů; po provedení úspěšných tlakových zkoušek se provedou nátěry, osadí tepelná izolace. zkouška rozvodů ústředního vytápění bude probíhat tlakem 0,6 MPa pod dobu 6 hodin. zkoušky vodovodu budou provedeny dvoje, prvotní tlaková zkouška a konečná tlaková zkouška. Prvotní tlaková zkouška bude probíhat tlakem 1,0 MPa po dobu 1 hodiny, konečná tlaková zkouška bude probíhat tlakem 0,6 MPa po dobu 24 hodin. Provozní zkouška : provozní zkouška se skládá ze zkoušky topné a zkoušky dilatační. V průběhu topné zkoušky dle ČSN bude prokázáno, že systém je schopen přenést požadovaný výkon a provedeno vyregulování tak, aby systém vytápění byl správně hydraulicky vyvážen. Topná zkouška bude provedena v délce 72 hodin. Zhotovitel stavby ponese garance za provozní zkoušku. Provozní zkouška bude provedena na začátku topné sezóny jakmile průměrná venkovní teplota klesne pod 13 C. Provozní zkouška musí probíhat v součinnosti se stavbou. Ke všem zkouškám bude přizván zástupce objednatele a bude sepsán zápis do stavebního deníku. Číslo stavby: /5

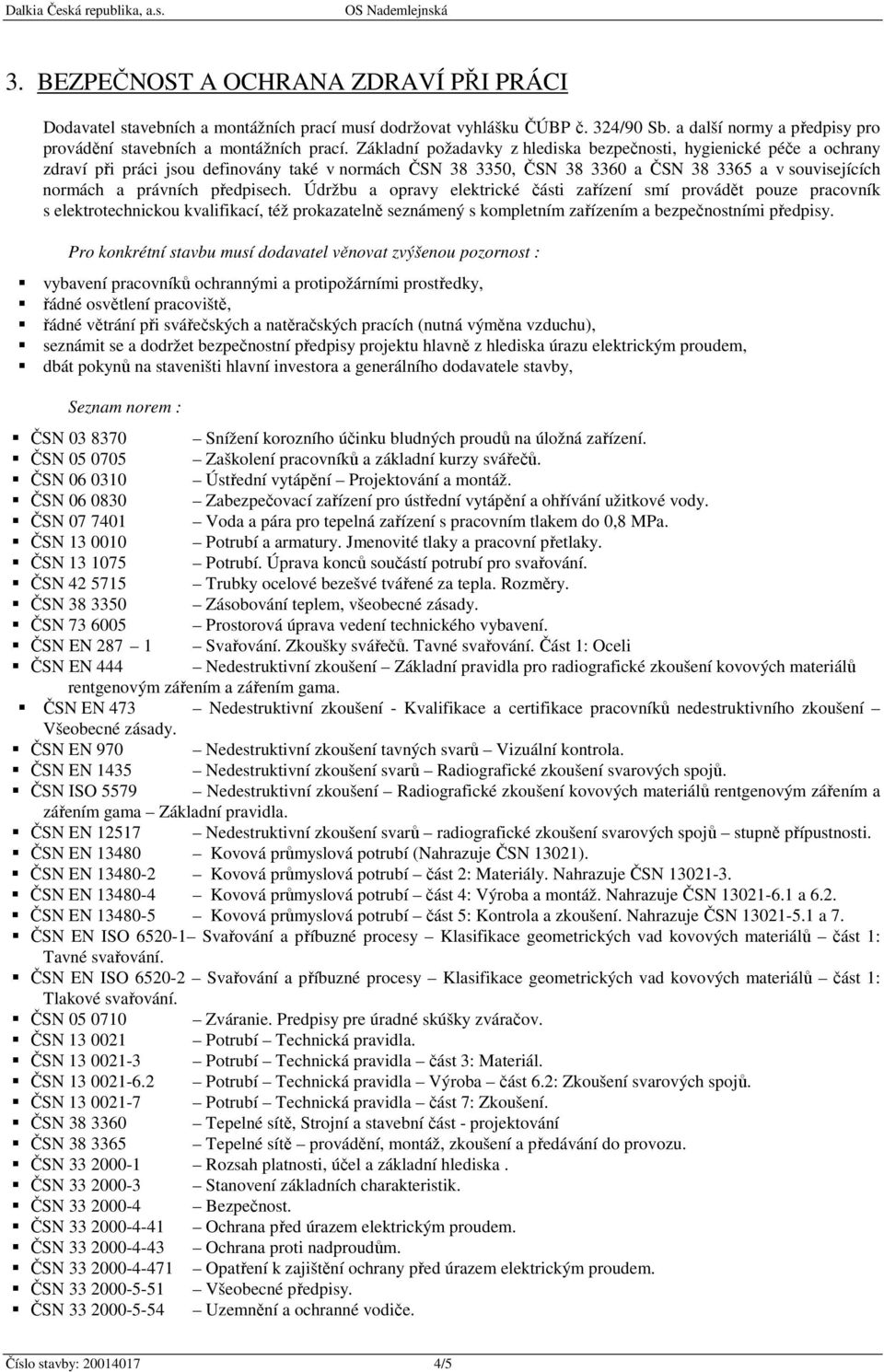

4 3. BEZPEČNOST A OCHRANA ZDRAVÍ PŘI PRÁCI Dodavatel stavebních a montážních prací musí dodržovat vyhlášku ČÚBP č. 324/90 Sb. a další normy a předpisy pro provádění stavebních a montážních prací. Základní požadavky z hlediska bezpečnosti, hygienické péče a ochrany zdraví při práci jsou definovány také v normách ČSN , ČSN a ČSN a v souvisejících normách a právních předpisech. Údržbu a opravy elektrické části zařízení smí provádět pouze pracovník s elektrotechnickou kvalifikací, též prokazatelně seznámený s kompletním zařízením a bezpečnostními předpisy. Pro konkrétní stavbu musí dodavatel věnovat zvýšenou pozornost : vybavení pracovníků ochrannými a protipožárními prostředky, řádné osvětlení pracoviště, řádné větrání při svářečských a natěračských pracích (nutná výměna vzduchu), seznámit se a dodržet bezpečnostní předpisy projektu hlavně z hlediska úrazu elektrickým proudem, dbát pokynů na staveništi hlavní investora a generálního dodavatele stavby, Seznam norem : ČSN Snížení korozního účinku bludných proudů na úložná zařízení. ČSN Zaškolení pracovníků a základní kurzy svářečů. ČSN Ústřední vytápění Projektování a montáž. ČSN Zabezpečovací zařízení pro ústřední vytápění a ohřívání užitkové vody. ČSN Voda a pára pro tepelná zařízení s pracovním tlakem do 0,8 MPa. ČSN Potrubí a armatury. Jmenovité tlaky a pracovní přetlaky. ČSN Potrubí. Úprava konců součástí potrubí pro svařování. ČSN Trubky ocelové bezešvé tvářené za tepla. Rozměry. ČSN Zásobování teplem, všeobecné zásady. ČSN Prostorová úprava vedení technického vybavení. ČSN EN Svařování. Zkoušky svářečů. Tavné svařování. Část 1: Oceli ČSN EN 444 Nedestruktivní zkoušení Základní pravidla pro radiografické zkoušení kovových materiálů rentgenovým zářením a zářením gama. ČSN EN 473 Nedestruktivní zkoušení - Kvalifikace a certifikace pracovníků nedestruktivního zkoušení Všeobecné zásady. ČSN EN 970 Nedestruktivní zkoušení tavných svarů Vizuální kontrola. ČSN EN 1435 Nedestruktivní zkoušení svarů Radiografické zkoušení svarových spojů. ČSN ISO 5579 Nedestruktivní zkoušení Radiografické zkoušení kovových materiálů rentgenovým zářením a zářením gama Základní pravidla. ČSN EN Nedestruktivní zkoušení svarů radiografické zkoušení svarových spojů stupně přípustnosti. ČSN EN Kovová průmyslová potrubí (Nahrazuje ČSN 13021). ČSN EN Kovová průmyslová potrubí část 2: Materiály. Nahrazuje ČSN ČSN EN Kovová průmyslová potrubí část 4: Výroba a montáž. Nahrazuje ČSN a 6.2. ČSN EN Kovová průmyslová potrubí část 5: Kontrola a zkoušení. Nahrazuje ČSN a 7. ČSN EN ISO Svařování a příbuzné procesy Klasifikace geometrických vad kovových materiálů část 1: Tavné svařování. ČSN EN ISO Svařování a příbuzné procesy Klasifikace geometrických vad kovových materiálů část 1: Tlakové svařování. ČSN Zváranie. Predpisy pre úradné skúšky zváračov. ČSN Potrubí Technická pravidla. ČSN Potrubí Technická pravidla část 3: Materiál. ČSN Potrubí Technická pravidla Výroba část 6.2: Zkoušení svarových spojů. ČSN Potrubí Technická pravidla část 7: Zkoušení. ČSN Tepelné sítě, Strojní a stavební část - projektování ČSN Tepelné sítě provádění, montáž, zkoušení a předávání do provozu. ČSN Rozsah platnosti, účel a základní hlediska. ČSN Stanovení základních charakteristik. ČSN Bezpečnost. ČSN Ochrana před úrazem elektrickým proudem. ČSN Ochrana proti nadproudům. ČSN Opatření k zajištění ochrany před úrazem elektrickým proudem. ČSN Všeobecné předpisy. ČSN Uzemnění a ochranné vodiče. Číslo stavby: /5

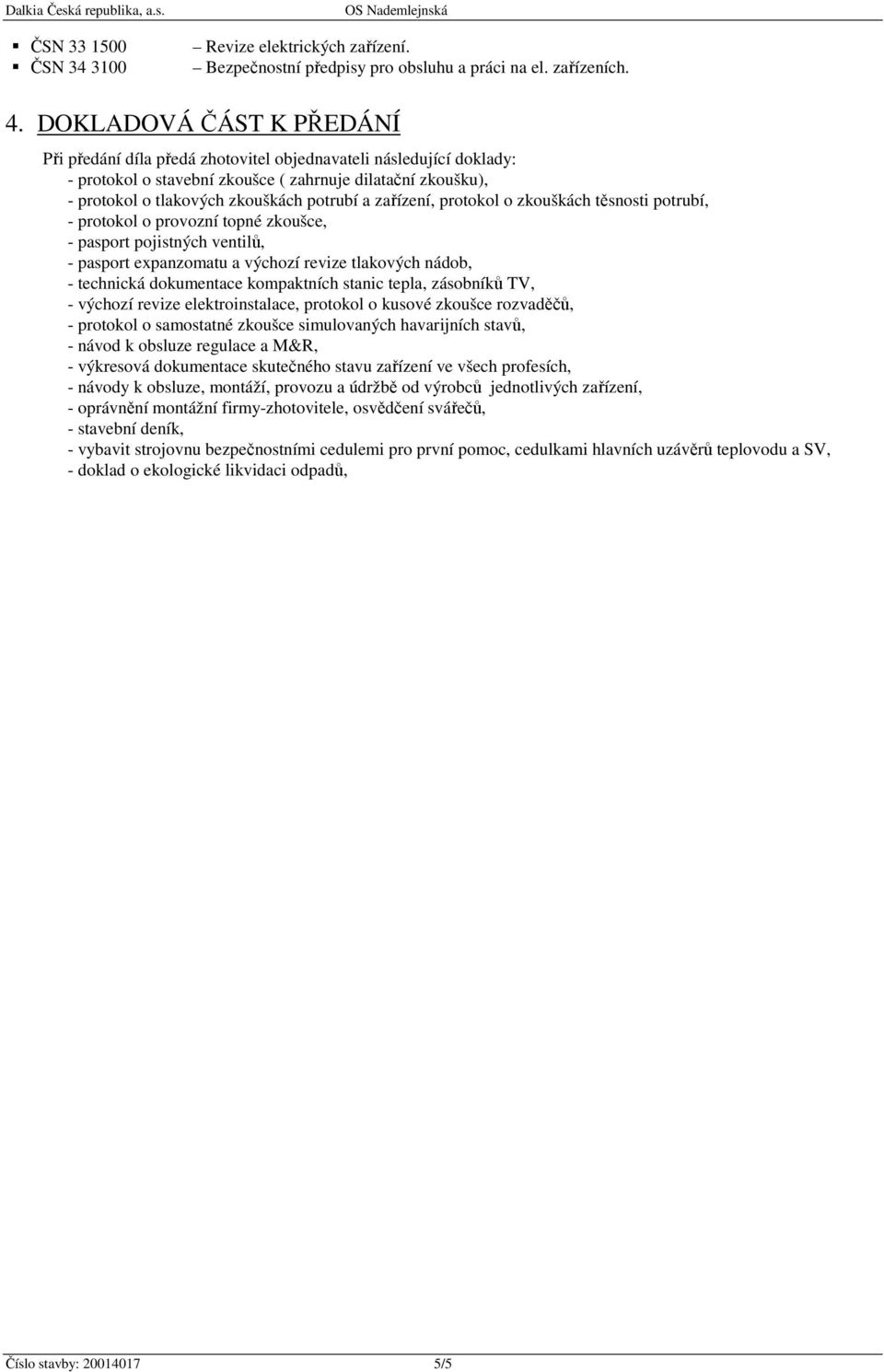

5 ČSN ČSN Revize elektrických zařízení. Bezpečnostní předpisy pro obsluhu a práci na el. zařízeních. 4. DOKLADOVÁ ČÁST K PŘEDÁNÍ Při předání díla předá zhotovitel objednavateli následující doklady: - protokol o stavební zkoušce ( zahrnuje dilatační zkoušku), - protokol o tlakových zkouškách potrubí a zařízení, protokol o zkouškách těsnosti potrubí, - protokol o provozní topné zkoušce, - pasport pojistných ventilů, - pasport expanzomatu a výchozí revize tlakových nádob, - technická dokumentace kompaktních stanic tepla, zásobníků TV, - výchozí revize elektroinstalace, protokol o kusové zkoušce rozvaděčů, - protokol o samostatné zkoušce simulovaných havarijních stavů, - návod k obsluze regulace a M&R, - výkresová dokumentace skutečného stavu zařízení ve všech profesích, - návody k obsluze, montáží, provozu a údržbě od výrobců jednotlivých zařízení, - oprávnění montážní firmy-zhotovitele, osvědčení svářečů, - stavební deník, - vybavit strojovnu bezpečnostními cedulemi pro první pomoc, cedulkami hlavních uzávěrů teplovodu a SV, - doklad o ekologické likvidaci odpadů, Číslo stavby: /5
