1 VYTÁPĚNÍ Podkladem pro zpracování projektové dokumentace ke stavebnímu povolení profese vytápění na akci Centrum vzdělanosti Libereckého kraje M1 integrovaný objekt vzdělanosti, byly: půdorysy a stavební dispozice objektů, řezy a pohledy na všechny fasády v měřítku 1:100, klimatické údaje a podmínky místa stavby, tepelně technické vlastnosti předpokládaných použitých stavebních materiálů a konstrukcí, konzultace se zástupcem investora. Podle ČSN060210, ČSN se objekt nachází v klimatické oblasti s nejnižší venkovní výpočtovou teplotou C, místo stavby Liberec, nadmořská výška cca 375m.n.m., průměrná teplota venkovního vzduchu v topném období +3,6 0 C, počet topných dnů 256, krajinná oblast s intenzivními větry, charakteristické číslo budovy B=8. Parametry vnitřního prostředí v jednotlivých vytápěných místnostech a provozech jsou uvažovány v souladu s ČSN s ohledem na funkci a účel místností. Potřeba tepla na vytápění (tepelná ztráta celého objektu) je stanovena podle ČSN výpočtovým programem a je 410,0kW. Tepelná bilance objektu: Potřeba tepla na vytápění ,0kW Potřeba tepla pro ohřev TUV...200,0kW Potřeba tepla pro zař. vzduchotechniky ,0kW Potřeba tepla pro objekt celkem (součet) ,0kW Přípojná hodnota tepelného zdroje ,0kW Předpokládaná roční spotřeba tepla: Vytápění ,0MWh/rok Zař. vzduchotechniky ,0MWh/rok Ohřev TUV ,0MWh/rok Celkem ,0MWh/rok Zdrojem tepla pro celý objekt je uvažována tlakově nezávislá objektová předávací stanice voda/voda, která bude umístěna v samostatné místnosti v suterénu vytápěného objektu. Bude zde připravována topná voda pro vytápění, pro zařízení vzduchotechniky a teplá užitková voda. Instalovaný výkon 1 560,0kW. Jedná se o

pohledy na všechny fasády v měřítku 1:100, klimatické údaje a podmínky místa stavby, tepelně technické vlastnosti předpokládaných použitých stavebních materiálů a konstrukcí, konzultace se zástupcem

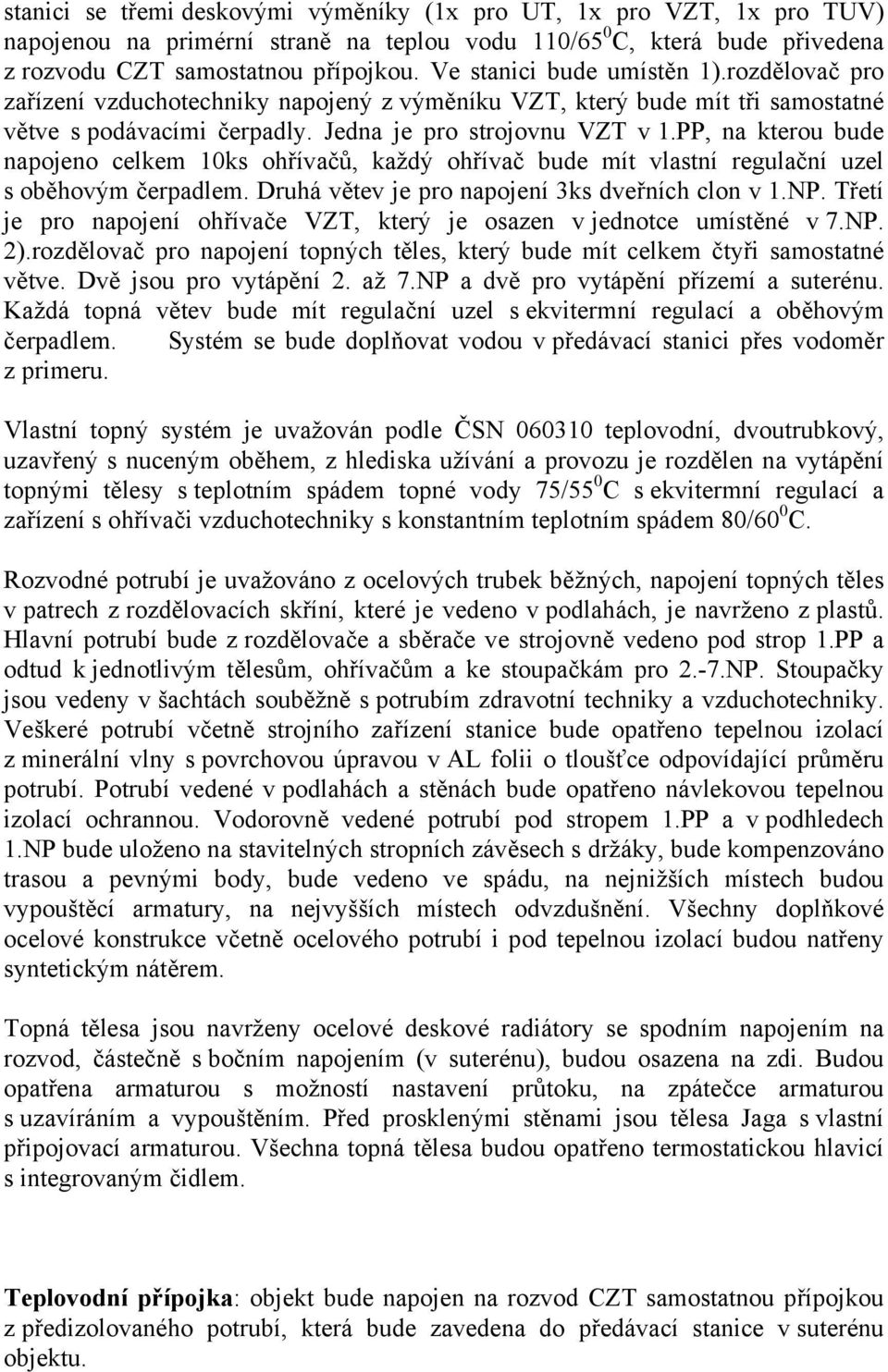

2 stanici se třemi deskovými výměníky (1x pro UT, 1x pro VZT, 1x pro TUV) napojenou na primérní straně na teplou vodu 110/65 0 C, která bude přivedena z rozvodu CZT samostatnou přípojkou. Ve stanici bude umístěn 1).rozdělovač pro zařízení vzduchotechniky napojený z výměníku VZT, který bude mít tři samostatné větve s podávacími čerpadly. Jedna je pro strojovnu VZT v 1.PP, na kterou bude napojeno celkem 10ks ohřívačů, každý ohřívač bude mít vlastní regulační uzel s oběhovým čerpadlem. Druhá větev je pro napojení 3ks dveřních clon v 1.NP. Třetí je pro napojení ohřívače VZT, který je osazen v jednotce umístěné v 7.NP. 2).rozdělovač pro napojení topných těles, který bude mít celkem čtyři samostatné větve. Dvě jsou pro vytápění 2. až 7.NP a dvě pro vytápění přízemí a suterénu. Každá topná větev bude mít regulační uzel s ekvitermní regulací a oběhovým čerpadlem. Systém se bude doplňovat vodou v předávací stanici přes vodoměr z primeru. Vlastní topný systém je uvažován podle ČSN teplovodní, dvoutrubkový, uzavřený s nuceným oběhem, z hlediska užívání a provozu je rozdělen na vytápění topnými tělesy s teplotním spádem topné vody 75/55 0 C s ekvitermní regulací a zařízení s ohřívači vzduchotechniky s konstantním teplotním spádem 80/60 0 C. Rozvodné potrubí je uvažováno z ocelových trubek běžných, napojení topných těles v patrech z rozdělovacích skříní, které je vedeno v podlahách, je navrženo z plastů. Hlavní potrubí bude z rozdělovače a sběrače ve strojovně vedeno pod strop 1.PP a odtud k jednotlivým tělesům, ohřívačům a ke stoupačkám pro 2.-7.NP. Stoupačky jsou vedeny v šachtách souběžně s potrubím zdravotní techniky a vzduchotechniky. Veškeré potrubí včetně strojního zařízení stanice bude opatřeno tepelnou izolací z minerální vlny s povrchovou úpravou v AL folii o tloušťce odpovídající průměru potrubí. Potrubí vedené v podlahách a stěnách bude opatřeno návlekovou tepelnou izolací ochrannou. Vodorovně vedené potrubí pod stropem 1.PP a v podhledech 1.NP bude uloženo na stavitelných stropních závěsech s držáky, bude kompenzováno trasou a pevnými body, bude vedeno ve spádu, na nejnižších místech budou vypouštěcí armatury, na nejvyšších místech odvzdušnění. Všechny doplňkové ocelové konstrukce včetně ocelového potrubí i pod tepelnou izolací budou natřeny syntetickým nátěrem. Topná tělesa jsou navrženy ocelové deskové radiátory se spodním napojením na rozvod, částečně s bočním napojením (v suterénu), budou osazena na zdi. Budou opatřena armaturou s možností nastavení průtoku, na zpátečce armaturou s uzavíráním a vypouštěním. Před prosklenými stěnami jsou tělesa Jaga s vlastní připojovací armaturou. Všechna topná tělesa budou opatřeno termostatickou hlavicí s integrovaným čidlem. Teplovodní přípojka: objekt bude napojen na rozvod CZT samostatnou přípojkou z předizolovaného potrubí, která bude zavedena do předávací stanice v suterénu objektu.

PP, na kterou bude napojeno celkem 10ks ohřívačů, každý ohřívač bude mít vlastní regulační uzel s oběhovým čerpadlem. Druhá větev je pro napojení 3ks dveřních clon v 1.NP.

3 SEZNAM DOKUMENTACE 1.Písemnosti Technická zpráva Schéma zapojení předávací stanice 2.Výkresy UT-01 Půdorys 1.PP 1:100 UT-02 Půdorys 1.NP 1:100 UT-03 Půdorys 2.NP 1:100 UT-04 Půdorys 3.NP 1:100 UT-05 Půdorys 4.NP 1:100 UT-06 Půdorys 5.NP 1:100 UT-07 Půdorys 6.NP 1:100 UT-08 Půdorys 7.NP 1:100

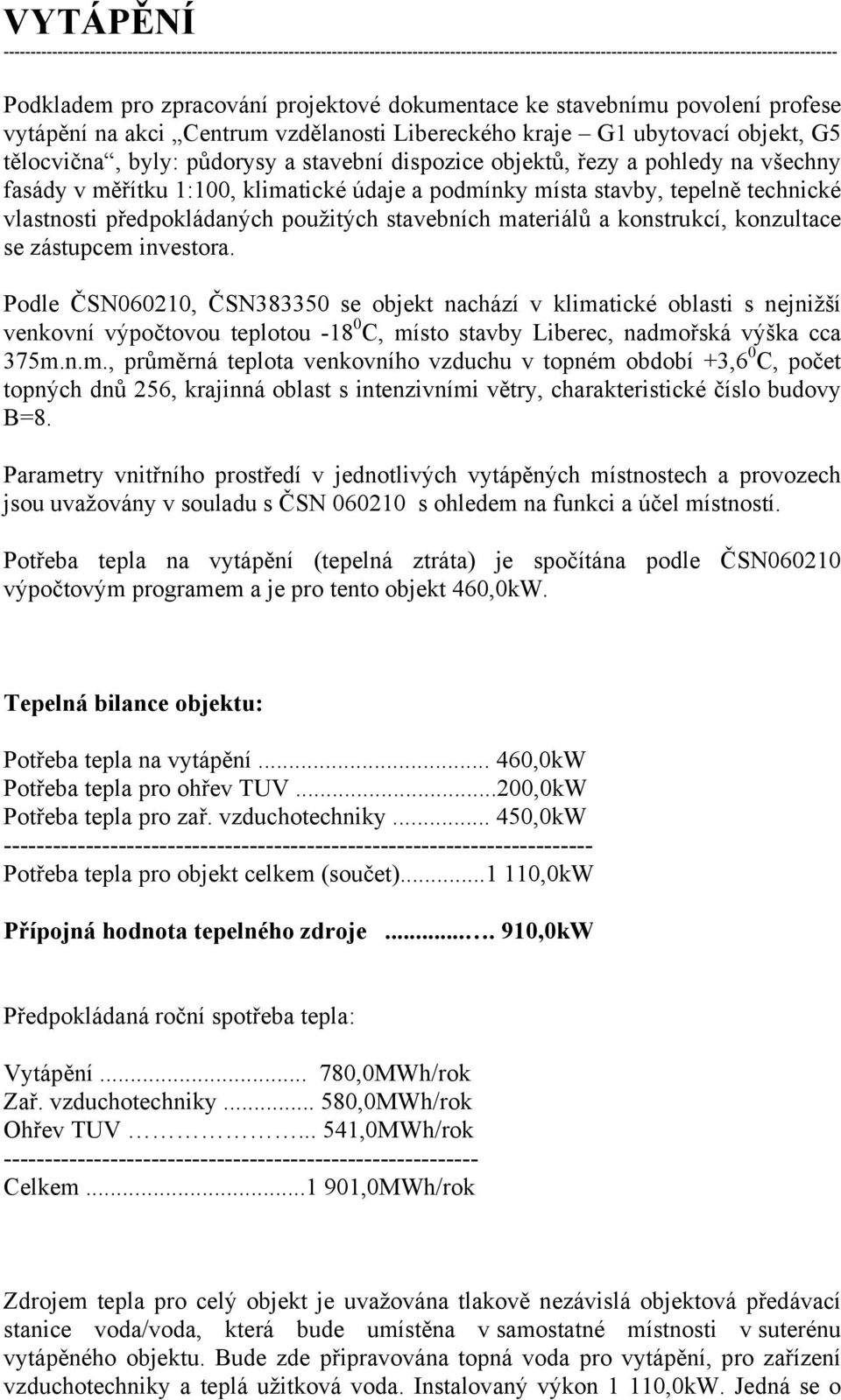

4 VYTÁPĚNÍ Podkladem pro zpracování projektové dokumentace ke stavebnímu povolení profese vytápění na akci Centrum vzdělanosti Libereckého kraje G1 ubytovací objekt, G5 tělocvična, byly: půdorysy a stavební dispozice objektů, řezy a pohledy na všechny fasády v měřítku 1:100, klimatické údaje a podmínky místa stavby, tepelně technické vlastnosti předpokládaných použitých stavebních materiálů a konstrukcí, konzultace se zástupcem investora. Podle ČSN060210, ČSN se objekt nachází v klimatické oblasti s nejnižší venkovní výpočtovou teplotou C, místo stavby Liberec, nadmořská výška cca 375m.n.m., průměrná teplota venkovního vzduchu v topném období +3,6 0 C, počet topných dnů 256, krajinná oblast s intenzivními větry, charakteristické číslo budovy B=8. Parametry vnitřního prostředí v jednotlivých vytápěných místnostech a provozech jsou uvažovány v souladu s ČSN s ohledem na funkci a účel místností. Potřeba tepla na vytápění (tepelná ztráta) je spočítána podle ČSN výpočtovým programem a je pro tento objekt 460,0kW. Tepelná bilance objektu: Potřeba tepla na vytápění ,0kW Potřeba tepla pro ohřev TUV...200,0kW Potřeba tepla pro zař. vzduchotechniky ,0kW Potřeba tepla pro objekt celkem (součet) ,0kW Přípojná hodnota tepelného zdroje ,0kW Předpokládaná roční spotřeba tepla: Vytápění ,0MWh/rok Zař. vzduchotechniky ,0MWh/rok Ohřev TUV ,0MWh/rok Celkem ,0MWh/rok Zdrojem tepla pro celý objekt je uvažována tlakově nezávislá objektová předávací stanice voda/voda, která bude umístěna v samostatné místnosti v suterénu vytápěného objektu. Bude zde připravována topná voda pro vytápění, pro zařízení vzduchotechniky a teplá užitková voda. Instalovaný výkon 1 110,0kW. Jedná se o

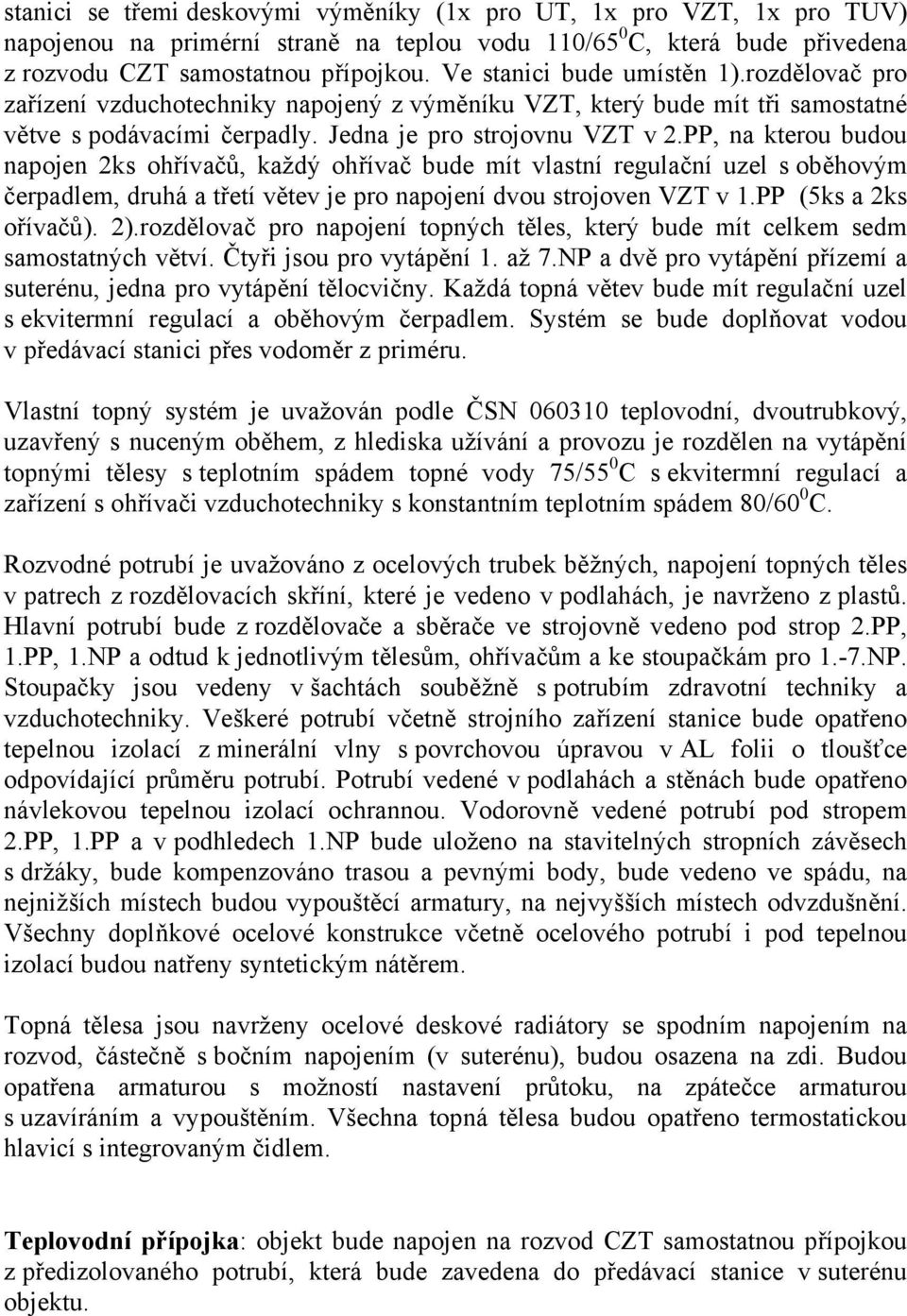

5 stanici se třemi deskovými výměníky (1x pro UT, 1x pro VZT, 1x pro TUV) napojenou na primérní straně na teplou vodu 110/65 0 C, která bude přivedena z rozvodu CZT samostatnou přípojkou. Ve stanici bude umístěn 1).rozdělovač pro zařízení vzduchotechniky napojený z výměníku VZT, který bude mít tři samostatné větve s podávacími čerpadly. Jedna je pro strojovnu VZT v 2.PP, na kterou budou napojen 2ks ohřívačů, každý ohřívač bude mít vlastní regulační uzel s oběhovým čerpadlem, druhá a třetí větev je pro napojení dvou strojoven VZT v 1.PP (5ks a 2ks ořívačů). 2).rozdělovač pro napojení topných těles, který bude mít celkem sedm samostatných větví. Čtyři jsou pro vytápění 1. až 7.NP a dvě pro vytápění přízemí a suterénu, jedna pro vytápění tělocvičny. Každá topná větev bude mít regulační uzel s ekvitermní regulací a oběhovým čerpadlem. Systém se bude doplňovat vodou v předávací stanici přes vodoměr z priméru. Vlastní topný systém je uvažován podle ČSN teplovodní, dvoutrubkový, uzavřený s nuceným oběhem, z hlediska užívání a provozu je rozdělen na vytápění topnými tělesy s teplotním spádem topné vody 75/55 0 C s ekvitermní regulací a zařízení s ohřívači vzduchotechniky s konstantním teplotním spádem 80/60 0 C. Rozvodné potrubí je uvažováno z ocelových trubek běžných, napojení topných těles v patrech z rozdělovacích skříní, které je vedeno v podlahách, je navrženo z plastů. Hlavní potrubí bude z rozdělovače a sběrače ve strojovně vedeno pod strop 2.PP, 1.PP, 1.NP a odtud k jednotlivým tělesům, ohřívačům a ke stoupačkám pro 1.-7.NP. Stoupačky jsou vedeny v šachtách souběžně s potrubím zdravotní techniky a vzduchotechniky. Veškeré potrubí včetně strojního zařízení stanice bude opatřeno tepelnou izolací z minerální vlny s povrchovou úpravou v AL folii o tloušťce odpovídající průměru potrubí. Potrubí vedené v podlahách a stěnách bude opatřeno návlekovou tepelnou izolací ochrannou. Vodorovně vedené potrubí pod stropem 2.PP, 1.PP a v podhledech 1.NP bude uloženo na stavitelných stropních závěsech s držáky, bude kompenzováno trasou a pevnými body, bude vedeno ve spádu, na nejnižších místech budou vypouštěcí armatury, na nejvyšších místech odvzdušnění. Všechny doplňkové ocelové konstrukce včetně ocelového potrubí i pod tepelnou izolací budou natřeny syntetickým nátěrem. Topná tělesa jsou navrženy ocelové deskové radiátory se spodním napojením na rozvod, částečně s bočním napojením (v suterénu), budou osazena na zdi. Budou opatřena armaturou s možností nastavení průtoku, na zpátečce armaturou s uzavíráním a vypouštěním. Všechna topná tělesa budou opatřeno termostatickou hlavicí s integrovaným čidlem. Teplovodní přípojka: objekt bude napojen na rozvod CZT samostatnou přípojkou z předizolovaného potrubí, která bude zavedena do předávací stanice v suterénu objektu.

PP, na kterou budou napojen 2ks ohřívačů, každý ohřívač bude mít vlastní regulační uzel s oběhovým čerpadlem, druhá a třetí větev je pro napojení dvou strojoven VZT v 1.PP (5ks a 2ks ořívačů). 2).

6 SEZNAM DOKUMENTACE 1.Písemnosti Technická zpráva Schéma zapojení předávací stanice 2.Výkresy UT-01 Půdorys 2.podzemního podlaží 1:100 UT-02 Půdorys 1.podzemního podlaží 1:100 UT-03 Půdorys 1.nadzemního podlaží 1:100 UT-04 Půdorys 2.nadzemního podlaží 1:100 UT-05 Půdorys nadzemního podlaží 1:100 UT-06 Půdorys 7.nadzemního podlaží 1:100

podzemního podlaží 1:100 UT-03 Půdorys 1.nadzemního podlaží 1:100 UT-04 Půdorys 2.
