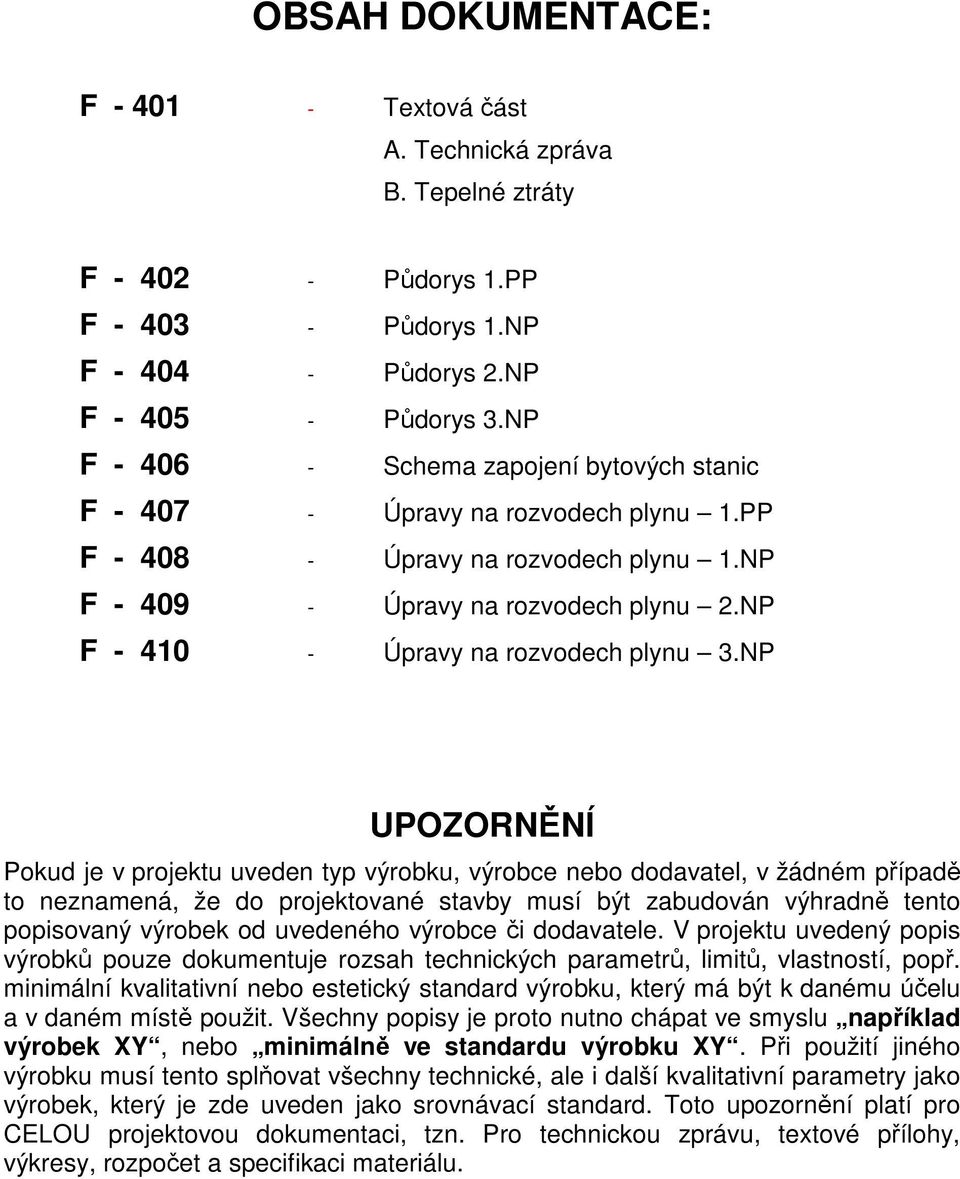

2 OBSAH DOKUMENTACE: F Textová část A. Technická zpráva B. Tepelné ztráty F Půdorys 1.PP F Půdorys 1.NP F Půdorys 2.NP F Půdorys 3.NP F Schema zapojení bytových stanic F Úpravy na rozvodech plynu 1.PP F Úpravy na rozvodech plynu 1.NP F Úpravy na rozvodech plynu 2.NP F Úpravy na rozvodech plynu 3.NP UPOZORNĚNÍ Pokud je v projektu uveden typ výrobku, výrobce nebo dodavatel, v žádném případě to neznamená, že do projektované stavby musí být zabudován výhradně tento popisovaný výrobek od uvedeného výrobce či dodavatele. V projektu uvedený popis výrobků pouze dokumentuje rozsah technických parametrů, limitů, vlastností, popř. minimální kvalitativní nebo estetický standard výrobku, který má být k danému účelu a v daném místě použit. Všechny popisy je proto nutno chápat ve smyslu například výrobek XY, nebo minimálně ve standardu výrobku XY. Při použití jiného výrobku musí tento splňovat všechny technické, ale i další kvalitativní parametry jako výrobek, který je zde uveden jako srovnávací standard. Toto upozornění platí pro CELOU projektovou dokumentaci, tzn. Pro technickou zprávu, textové přílohy, výkresy, rozpočet a specifikaci materiálu.

3 A. TECHNICKÁ ZPRÁVA 1) Základní identifikační údaje akce Druh dokumentace : DPS Název akce : Rekonstrukce bytového domu č.p. 489 v ul. Revoluční, Chrudim Profesní část : 400 Ústřední vytápění, plyn Generální projektant : ASAS Městský park 274, Chrudim Investor : Město Chrudim, Resselovo nám. 77, Chrudim Datum : prosinec ) Náplň projektu Tento projekt řeší návrh ústředního vytápění a ohřev TV v bytovém domě. Jedná se o třípodlažní bytový objekt celý podsklepený. V domě je 9 bytových jednotek. 3) Základní technické údaje Tepelný výkon pro návrh otopné soustavy byl vypočten dle ČSN EN pro venkovní výpočtovou teplotu -12 C v krajině s intenzivními větry, poloha budovy nechráněná, řadová. Výsledky výpočtu a hodnocení objektu je obsaženo v části B. Hodnoty tepelně technických vlastností stavebních materiálů byly použity dle podkladů předaných zpracovatelem stavební části. Bilance Potřeba tepla ke krytí tepelných ztrát objektu : W Potřeba tepelné energie pro vytápění : kwh/rok Potřeba tepelné energie pro ohřev TV : kwh/rok Teplotní spád pro vytápění : 70 /50 C

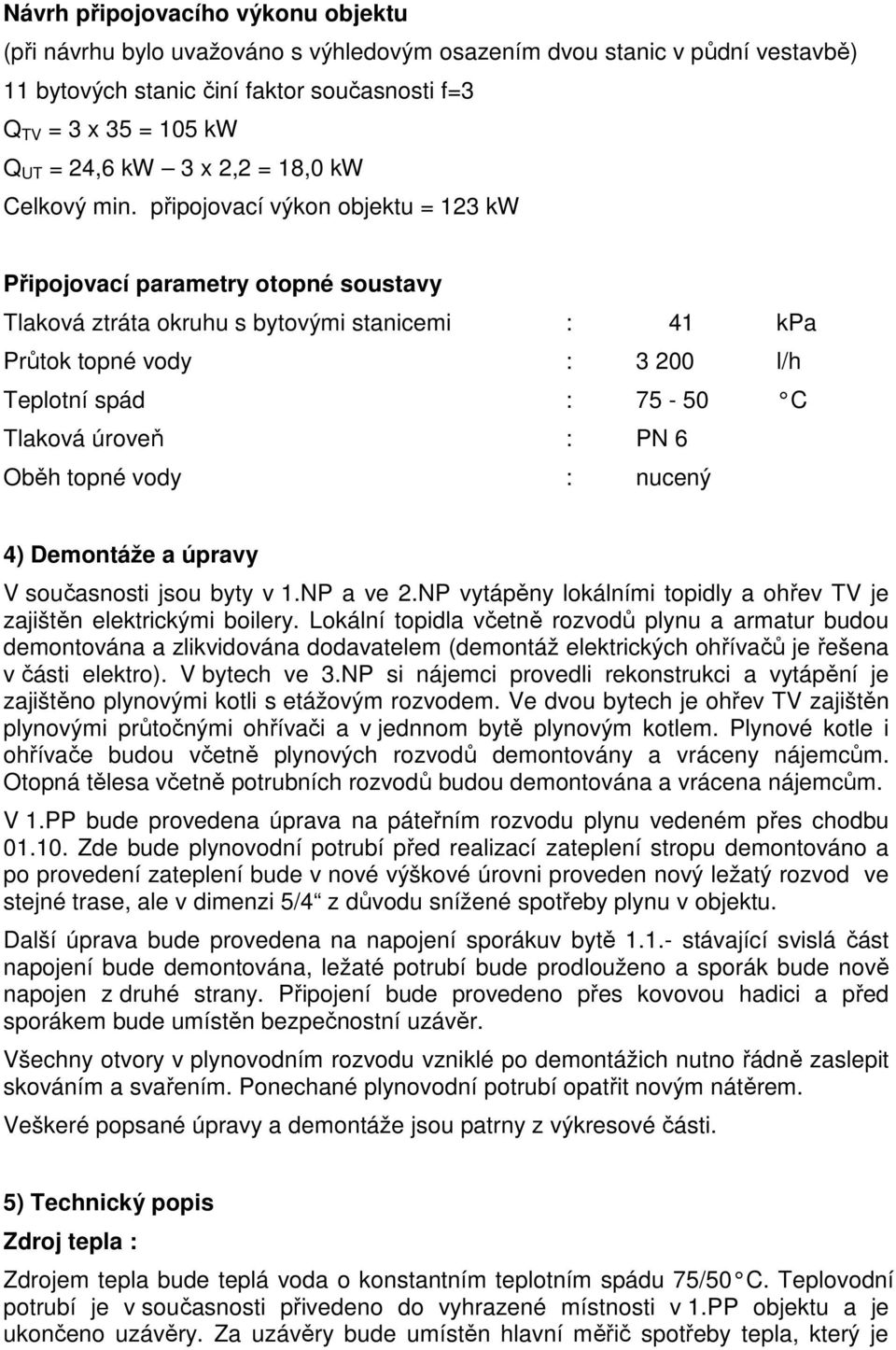

4 Návrh připojovacího výkonu objektu (při návrhu bylo uvažováno s výhledovým osazením dvou stanic v půdní vestavbě) 11 bytových stanic činí faktor současnosti f=3 Q TV = 3 x 35 = 105 kw Q UT = 24,6 kw 3 x 2,2 = 18,0 kw Celkový min. připojovací výkon objektu = 123 kw Připojovací parametry otopné soustavy Tlaková ztráta okruhu s bytovými stanicemi : 41 kpa Průtok topné vody : l/h Teplotní spád : C Tlaková úroveň : PN 6 Oběh topné vody : nucený 4) Demontáže a úpravy V současnosti jsou byty v 1.NP a ve 2.NP vytápěny lokálními topidly a ohřev TV je zajištěn elektrickými boilery. Lokální topidla včetně rozvodů plynu a armatur budou demontována a zlikvidována dodavatelem (demontáž elektrických ohřívačů je řešena v části elektro). V bytech ve 3.NP si nájemci provedli rekonstrukci a vytápění je zajištěno plynovými kotli s etážovým rozvodem. Ve dvou bytech je ohřev TV zajištěn plynovými průtočnými ohřívači a v jednnom bytě plynovým kotlem. Plynové kotle i ohřívače budou včetně plynových rozvodů demontovány a vráceny nájemcům. Otopná tělesa včetně potrubních rozvodů budou demontována a vrácena nájemcům. V 1.PP bude provedena úprava na páteřním rozvodu plynu vedeném přes chodbu Zde bude plynovodní potrubí před realizací zateplení stropu demontováno a po provedení zateplení bude v nové výškové úrovni proveden nový ležatý rozvod ve stejné trase, ale v dimenzi 5/4 z důvodu snížené spotřeby plynu v objektu. Další úprava bude provedena na napojení sporákuv bytě stávající svislá část napojení bude demontována, ležaté potrubí bude prodlouženo a sporák bude nově napojen z druhé strany. Připojení bude provedeno přes kovovou hadici a před sporákem bude umístěn bezpečnostní uzávěr. Všechny otvory v plynovodním rozvodu vzniklé po demontážich nutno řádně zaslepit skováním a svařením. Ponechané plynovodní potrubí opatřit novým nátěrem. Veškeré popsané úpravy a demontáže jsou patrny z výkresové části. 5) Technický popis Zdroj tepla : Zdrojem tepla bude teplá voda o konstantním teplotním spádu 75/50 C. Teplovodní potrubí je v současnosti přivedeno do vyhrazené místnosti v 1.PP objektu a je ukončeno uzávěry. Za uzávěry bude umístěn hlavní měřič spotřeby tepla, který je

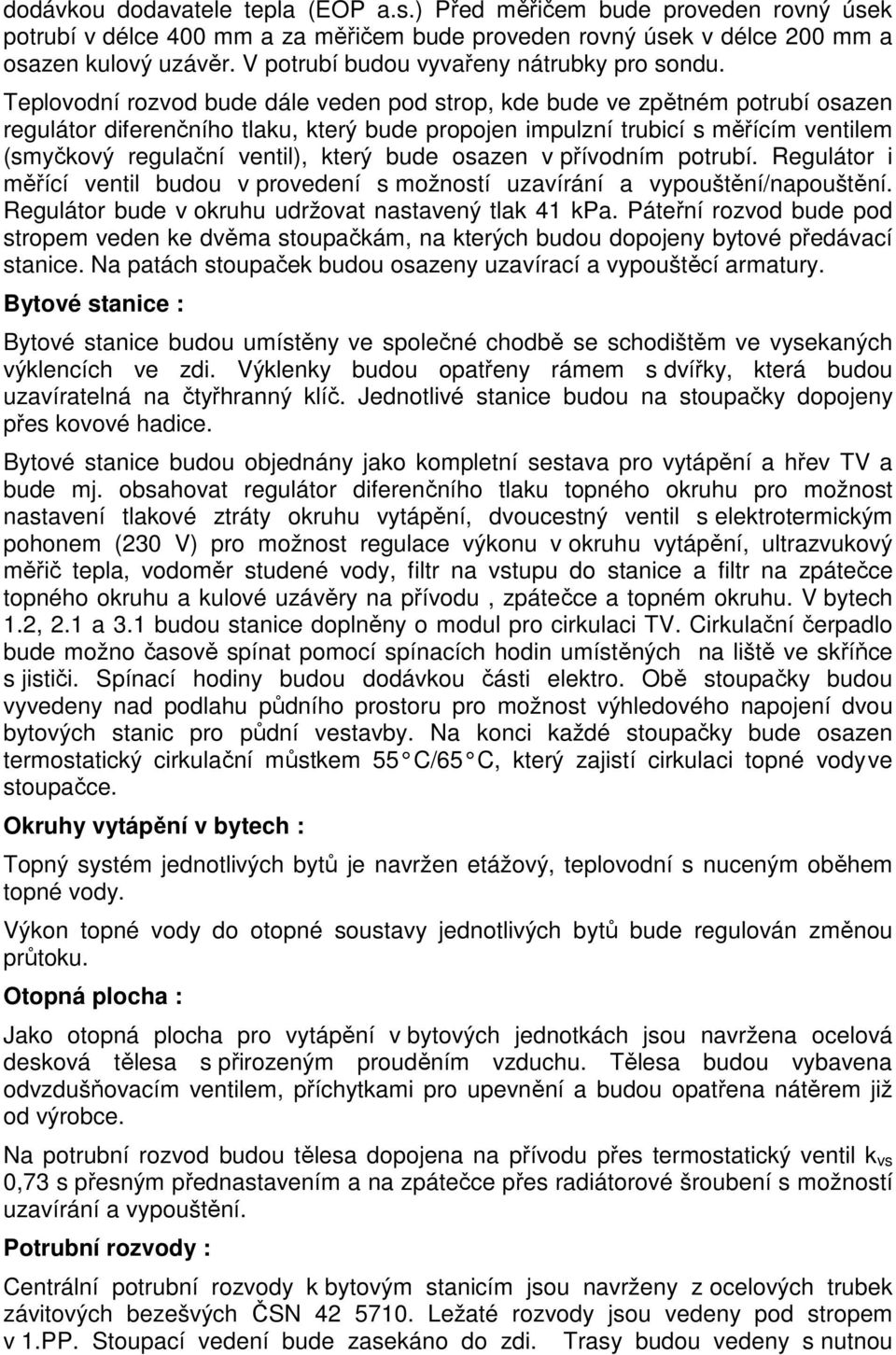

5 dodávkou dodavatele tepla (EOP a.s.) Před měřičem bude proveden rovný úsek potrubí v délce 400 mm a za měřičem bude proveden rovný úsek v délce 200 mm a osazen kulový uzávěr. V potrubí budou vyvařeny nátrubky pro sondu. Teplovodní rozvod bude dále veden pod strop, kde bude ve zpětném potrubí osazen regulátor diferenčního tlaku, který bude propojen impulzní trubicí s měřícím ventilem (smyčkový regulační ventil), který bude osazen v přívodním potrubí. Regulátor i měřící ventil budou v provedení s možností uzavírání a vypouštění/napouštění. Regulátor bude v okruhu udržovat nastavený tlak 41 kpa. Páteřní rozvod bude pod stropem veden ke dvěma stoupačkám, na kterých budou dopojeny bytové předávací stanice. Na patách stoupaček budou osazeny uzavírací a vypouštěcí armatury. Bytové stanice : Bytové stanice budou umístěny ve společné chodbě se schodištěm ve vysekaných výklencích ve zdi. Výklenky budou opatřeny rámem s dvířky, která budou uzavíratelná na čtyřhranný klíč. Jednotlivé stanice budou na stoupačky dopojeny přes kovové hadice. Bytové stanice budou objednány jako kompletní sestava pro vytápění a hřev TV a bude mj. obsahovat regulátor diferenčního tlaku topného okruhu pro možnost nastavení tlakové ztráty okruhu vytápění, dvoucestný ventil s elektrotermickým pohonem (230 V) pro možnost regulace výkonu v okruhu vytápění, ultrazvukový měřič tepla, vodoměr studené vody, filtr na vstupu do stanice a filtr na zpátečce topného okruhu a kulové uzávěry na přívodu, zpátečce a topném okruhu. V bytech 1.2, 2.1 a 3.1 budou stanice doplněny o modul pro cirkulaci TV. Cirkulační čerpadlo bude možno časově spínat pomocí spínacích hodin umístěných na liště ve skříňce s jističi. Spínací hodiny budou dodávkou části elektro. Obě stoupačky budou vyvedeny nad podlahu půdního prostoru pro možnost výhledového napojení dvou bytových stanic pro půdní vestavby. Na konci každé stoupačky bude osazen termostatický cirkulační můstkem 55 C/65 C, který zajistí cirkulaci topné vody ve stoupačce. Okruhy vytápění v bytech : Topný systém jednotlivých bytů je navržen etážový, teplovodní s nuceným oběhem topné vody. Výkon topné vody do otopné soustavy jednotlivých bytů bude regulován změnou průtoku. Otopná plocha : Jako otopná plocha pro vytápění v bytových jednotkách jsou navržena ocelová desková tělesa s přirozeným prouděním vzduchu. Tělesa budou vybavena odvzdušňovacím ventilem, příchytkami pro upevnění a budou opatřena nátěrem již od výrobce. Na potrubní rozvod budou tělesa dopojena na přívodu přes termostatický ventil k vs 0,73 s přesným přednastavením a na zpátečce přes radiátorové šroubení s možností uzavírání a vypouštění. Potrubní rozvody : Centrální potrubní rozvody k bytovým stanicím jsou navrženy z ocelových trubek závitových bezešvých ČSN Ležaté rozvody jsou vedeny pod stropem v 1.PP. Stoupací vedení bude zasekáno do zdi. Trasy budou vedeny s nutnou

6 spoluprací při výstavbě ostatních vedení, zejména zdravotní techniky. Potrubní rozvody v jednotlivých bytových jednotkách jsou navrženy z Cu potrubí. Veškeré rozvody budou vedeny volně po vrchu. Zabezpečení a pojištění systému : Zabezpečovací zařízení je součástí předávací stanice CZT, ze které je doveden teplovod. Napouštění a odvzdušnění : První plnění otopné sekundární soustavy i další dílčí doplňování v rámci provozu udržování přetlaku bude upravenou vodou ze sítě primárních rozvodů. Odvzdušnění systému bude pomocí odvzdušňovacích ventilů osazených na otopných tělesech. Tyto ventily jsou součástí dodávky navrhovaných otopných těles. V nejvyšších místech potrubních rozvodů budou osazeny automatické odvzdušňovací ventily. Termostatické cirkulační můstky na koncích stoupaček odvzdušňovacím ventilem. Izolace : budou vybaveny Potrubí centrálního ležatého rozvodu v 1.PP v objektu se opatří tepelnou izolací z minerální plsti kašírované Al folií s vlastnostmi v souladu s vyhláškou č.193/2007. Tloušťky izolací : DN tl. 30mm DN tl. 40mm Stoupací vedení zasekaná do zdiva budou opatřena návlekovou izolací z pěnového polyetylenu tl. 20 mm pro všechny dimenze. Potrubní rozvody pro byty budou izolovány návlekovou izolací z pěnového polyetylenu o tl. 10 mm pouze v místech, kde procházejí hlavní chodbou zasekány do zdi. Regulace : Regulace teploty topné vody pro jednotlivé byty bude změnou průtoku pomocí dvoucestného regulačního ventilu, který bude ovládán elektrotermickým pohonem. Ovládání tohoto pohonu bude analogovým prostorovým termostatem, který bude umístěn v referenční místnosti. Na ventilech těles budou osazeny termostatické hlavice pro zajištění tepelné pohody v jednotlivých místnostech. V místnostech, kde bude umístěn prostorový termostat se ventily opatří hlavicemi ručního ovládání. Nátěry : Po provedení předepsaných zkoušek budou provedeny nátěry potrubí a pomocného materiálu. Ocelové potrubní rozvody budou opatřeny pod izolace 2x základním nátěrem. Pomocný materiál bude natřen 2x základním nátěrem s 1x ováním. Cu potrubní rozvody v bytech budou opatřeny 1x základním nátěrem na barevné kovy a 1x ováním. Všechna navrhovaná otopná tělesa budou dodána s finální povrchovou úpravou. Stávající ponechané plynovodní potrubí v chodbách i bytech bude nově opatřeno vrchním syntetickým nátěrem.

7 Před provedením veškerých nátěrů budou příslušné plochy řádně okartáčovány, oprášeny a odmaštěny. 6) Požadavky na ostatní profese : stavební - vysekání otvorů pro umístění bytových stanic a následné začištění (min. 500x500x200) - vyseklání drážky pro stoupací potrubí a následné začištění elektro Pro stanice bez cirkulace TV: -1x jištěný 3-žilový přívod 230 V k místu instalace bytové stanice -1x min. 2-žilový kabel od stanice k prostorovému termostatu Pro stanici s cirkulací TV: -1x jištěný 3-žilový přívod 230 V k místu instalace bytové stanice -1x min. 2-žilový kabel od stanice k prostorovému termostatu -umístění spínacích hodin na DIN lištu do skříňky k jističům a propojení kabelem s cirkulačním čerpadlem 7) Montáž a zkoušky Veškeré montáže budou prováděny podle návodů výrobců a dle bezpečnostních předpisů a norem. Před uvedením do provozu zařízení propláchnout, přezkoušet na těsnost, dilatační schopnost a provést topnou zkoušku se zaregulováním, hydronickým vyvážením a nastavením nominálních průtoků. Zkoušky provést v souladu s ČSN Po ukončení všech úprav na rozvodech plynu bude provedena revizním technikem kompletní revize plynu pro celý objekt od hlavního uzávěru objektu až po spotřebiče v bytech a bude vydána revizní zpráva.

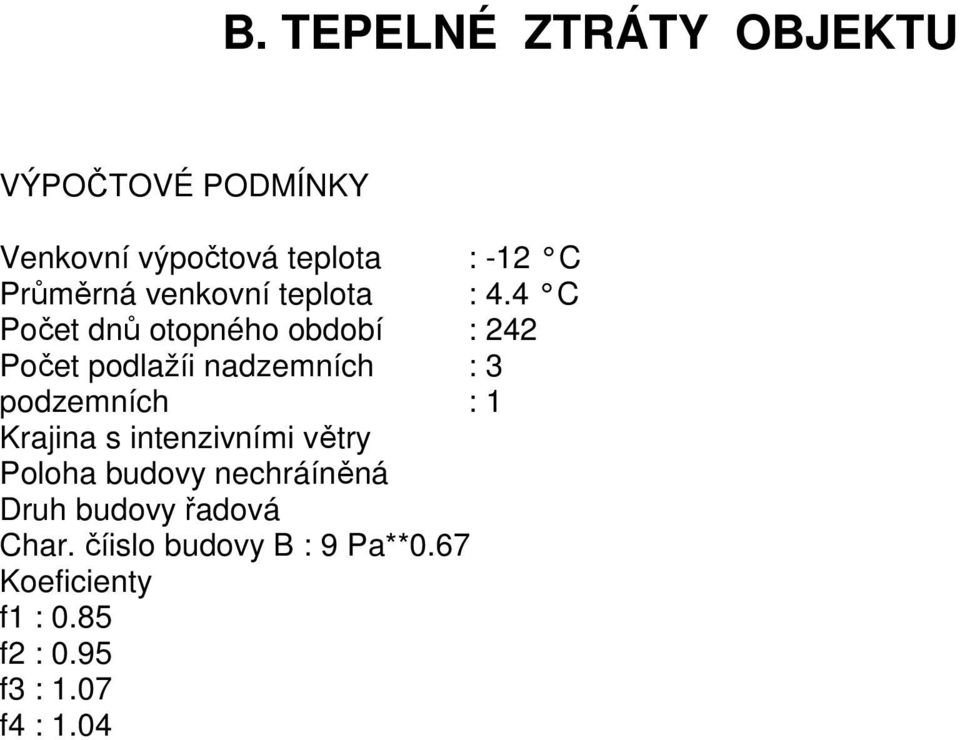

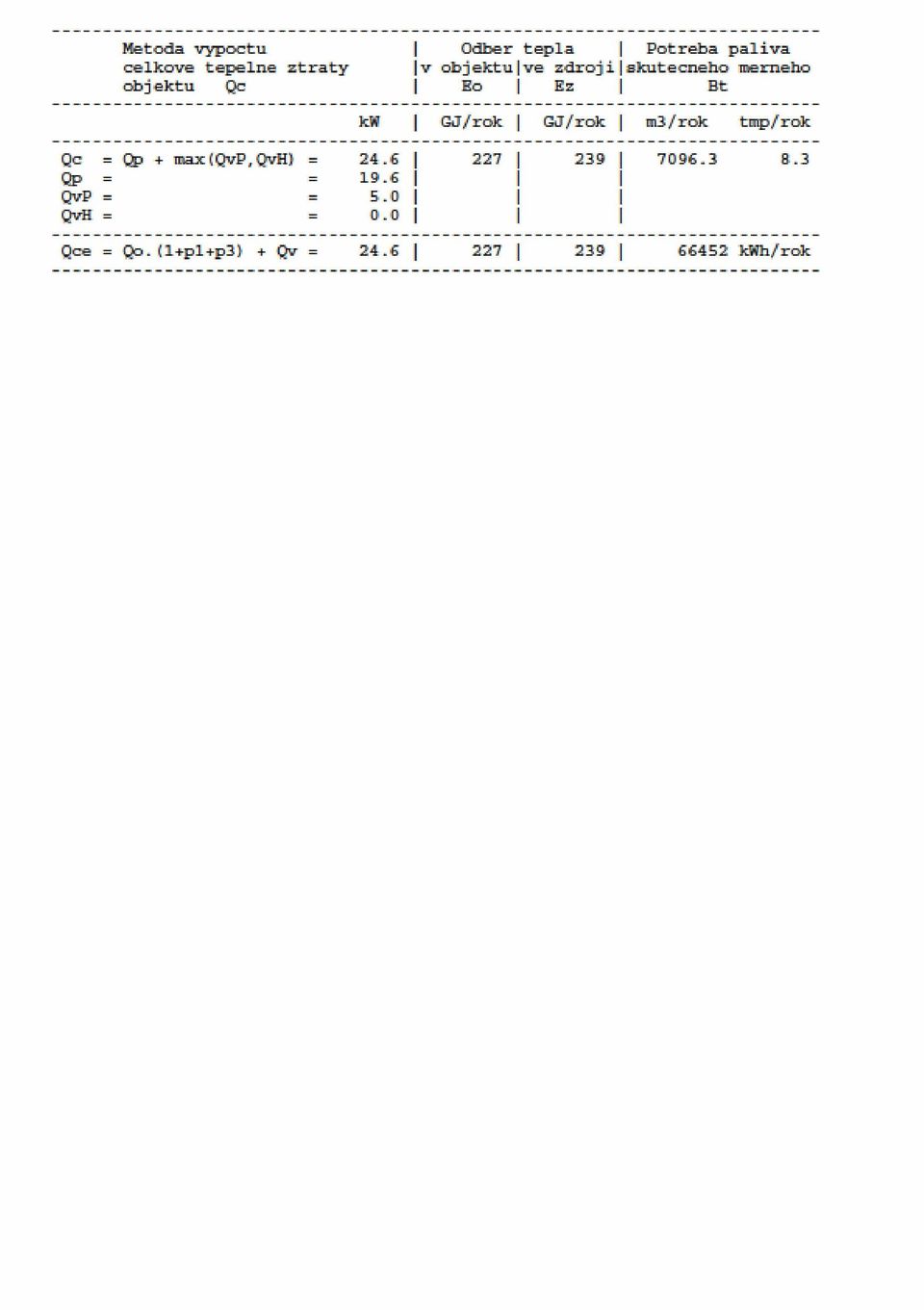

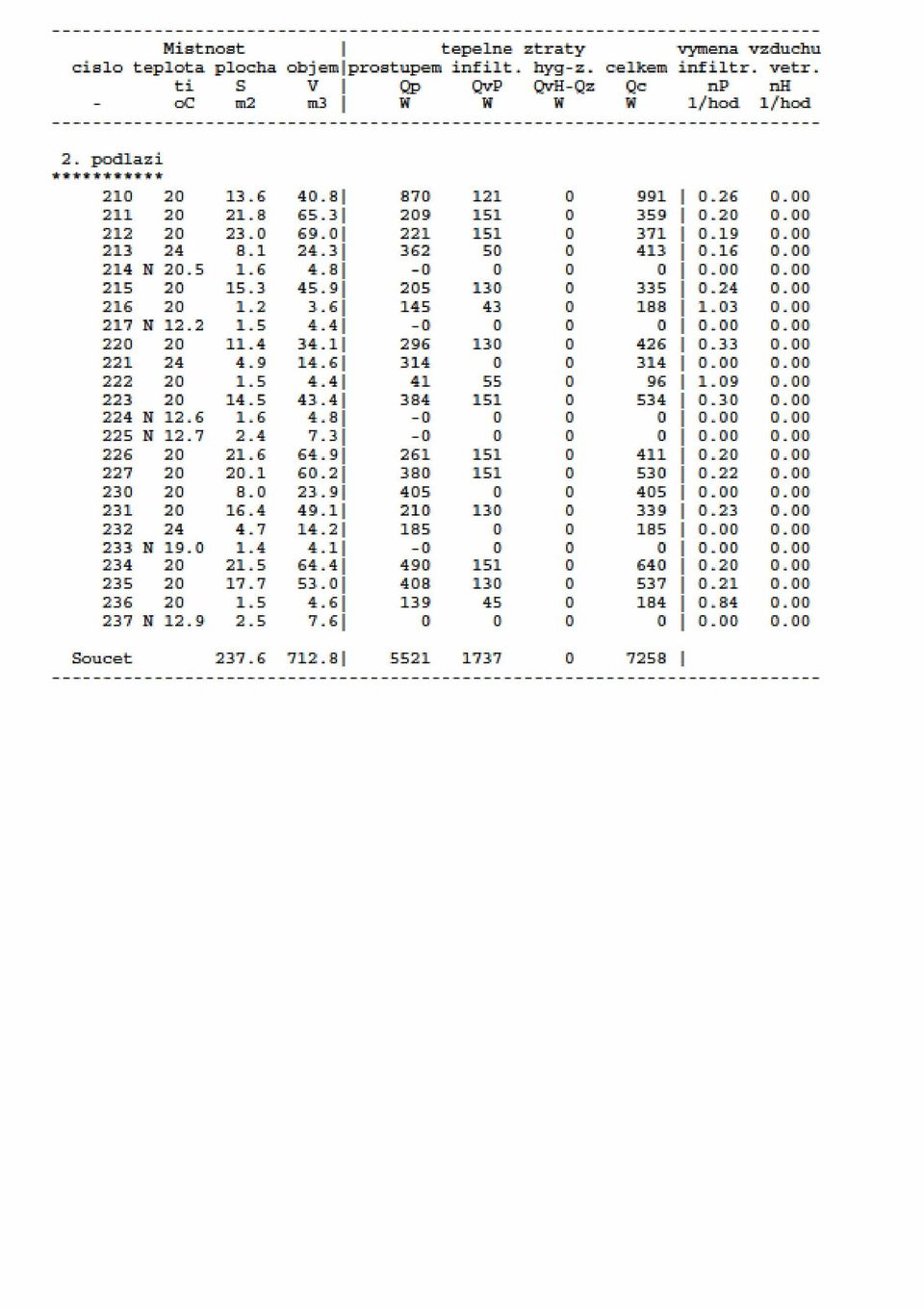

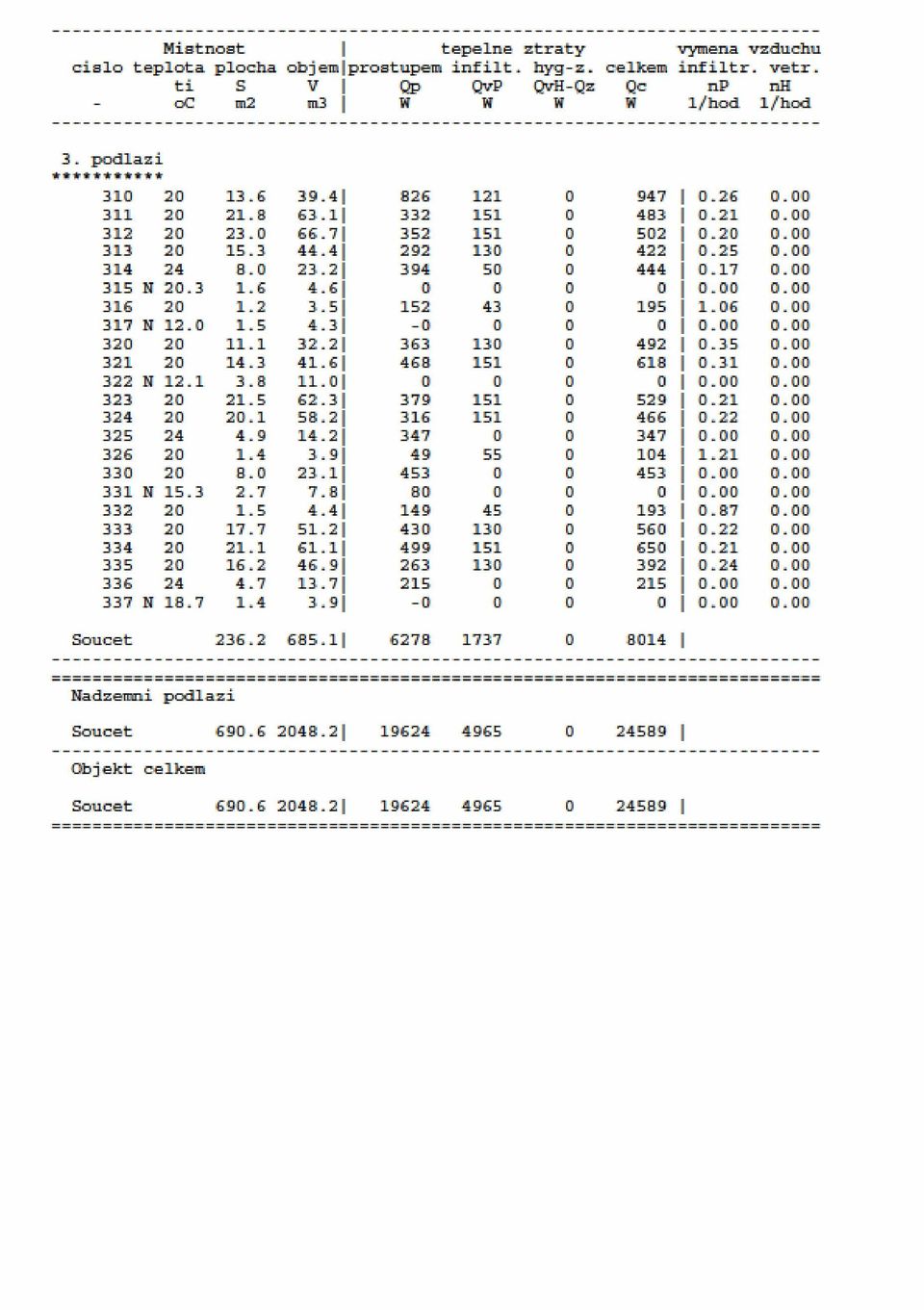

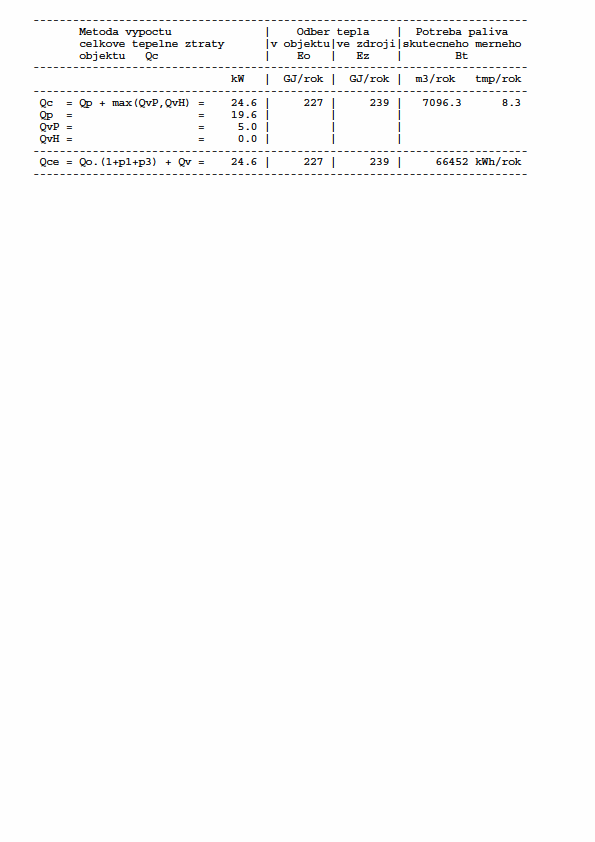

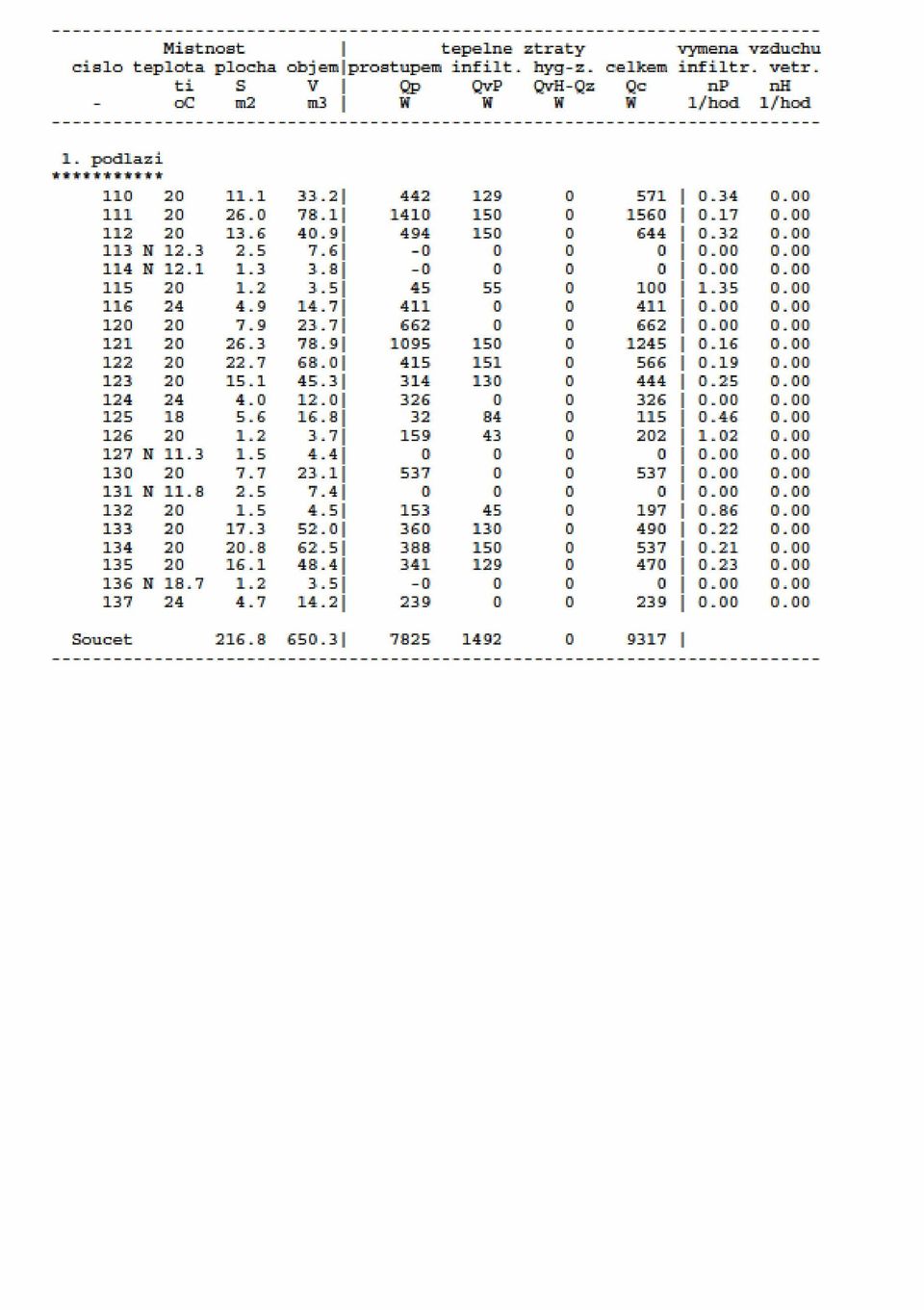

8 B. TEPELNÉ ZTRÁTY OBJEKTU VÝPOČTOVÉ PODMÍNKY Venkovní výpočtová teplota : -12 C Průměrná venkovní teplota : 4.4 C Počet dnů otopného období : 242 Počet podlažíi nadzemních : 3 podzemních : 1 Krajina s intenzivními větry Poloha budovy nechráíněná Druh budovy řadová Char. číislo budovy B : 9 Pa**0.67 Koeficienty f1 : 0.85 f2 : 0.95 f3 : 1.07 f4 : 1.04
