1 Doklad o kontrole nástavby podle VDI 2700 Tento sešit platí pro identifikační číslo vozidla (VIN): vehicle identification number (VIN) W K E Zapsání a následné potvrzení identifikačního čísla vozidla (VIN) musí provést způsobilá osoba zkušební organizace při první kontrole: Datum první kontroly Date of 1st test Přezkoušení mohou provádět způsobilé osoby následujících zkušebních organizací v rámci technické kontroly (TK): TÜV Nord TÜV Süd TÜV Rheinland Dekra Smluvní opravny KRONE Dokumentaci k přezkoušení najdete na straně 9. Stav 11/

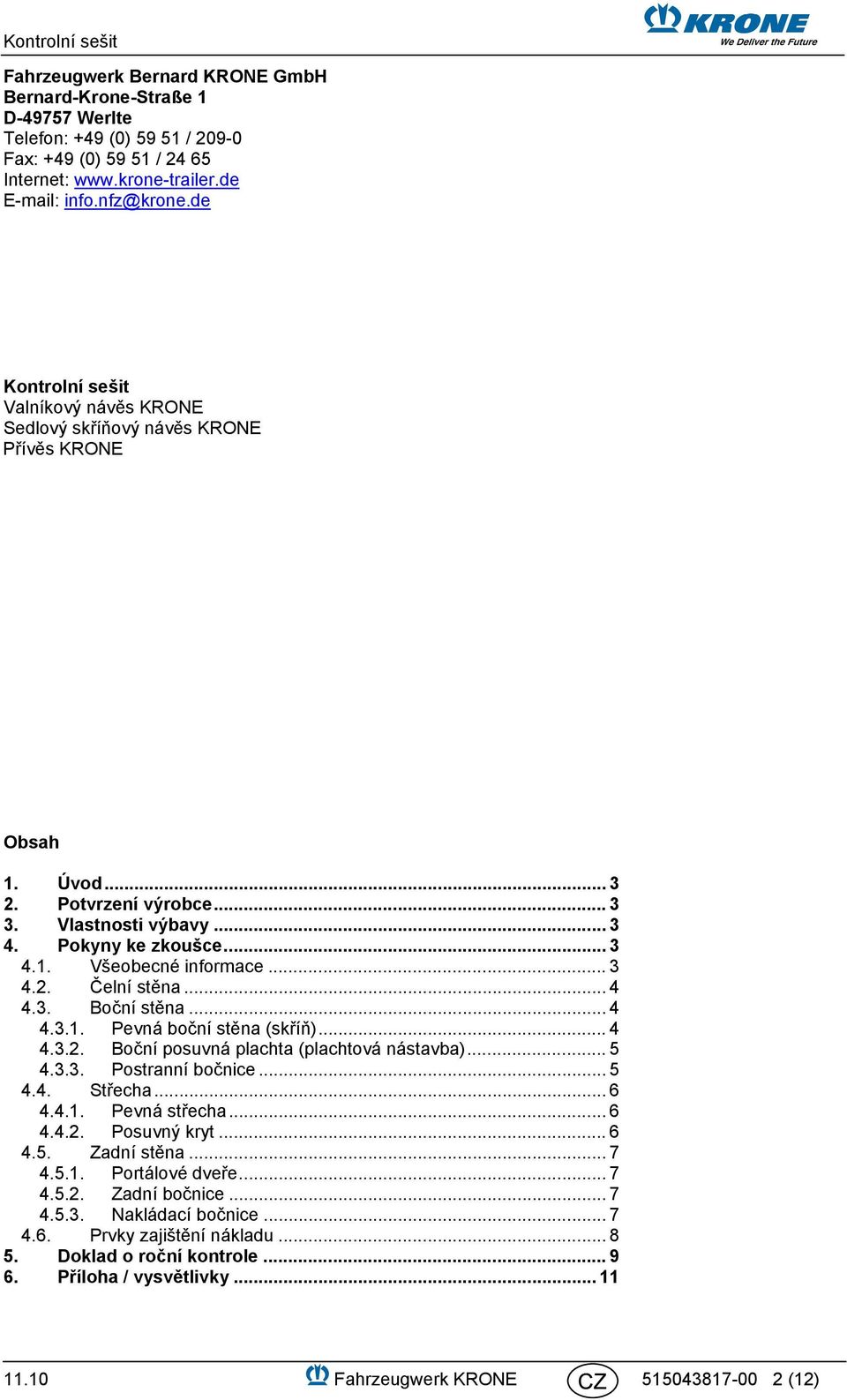

2 Fahrzeugwerk Bernard KRONE GmbH Bernard-Krone-Straße 1 D Werlte Telefon: +49 (0) / Fax: +49 (0) / Internet: info.nfz@krone.de Kontrolní sešit Valníkový návěs KRONE Sedlový skříňový návěs KRONE Přívěs KRONE Obsah 1. Úvod Potvrzení výrobce Vlastnosti výbavy Pokyny ke zkoušce Všeobecné informace Čelní stěna Boční stěna Pevná boční stěna (skříň) Boční posuvná plachta (plachtová nástavba) Postranní bočnice Střecha Pevná střecha Posuvný kryt Zadní stěna Portálové dveře Zadní bočnice Nakládací bočnice Prvky zajištění nákladu Doklad o roční kontrole Příloha / vysvětlivky Fahrzeugwerk KRONE (12)

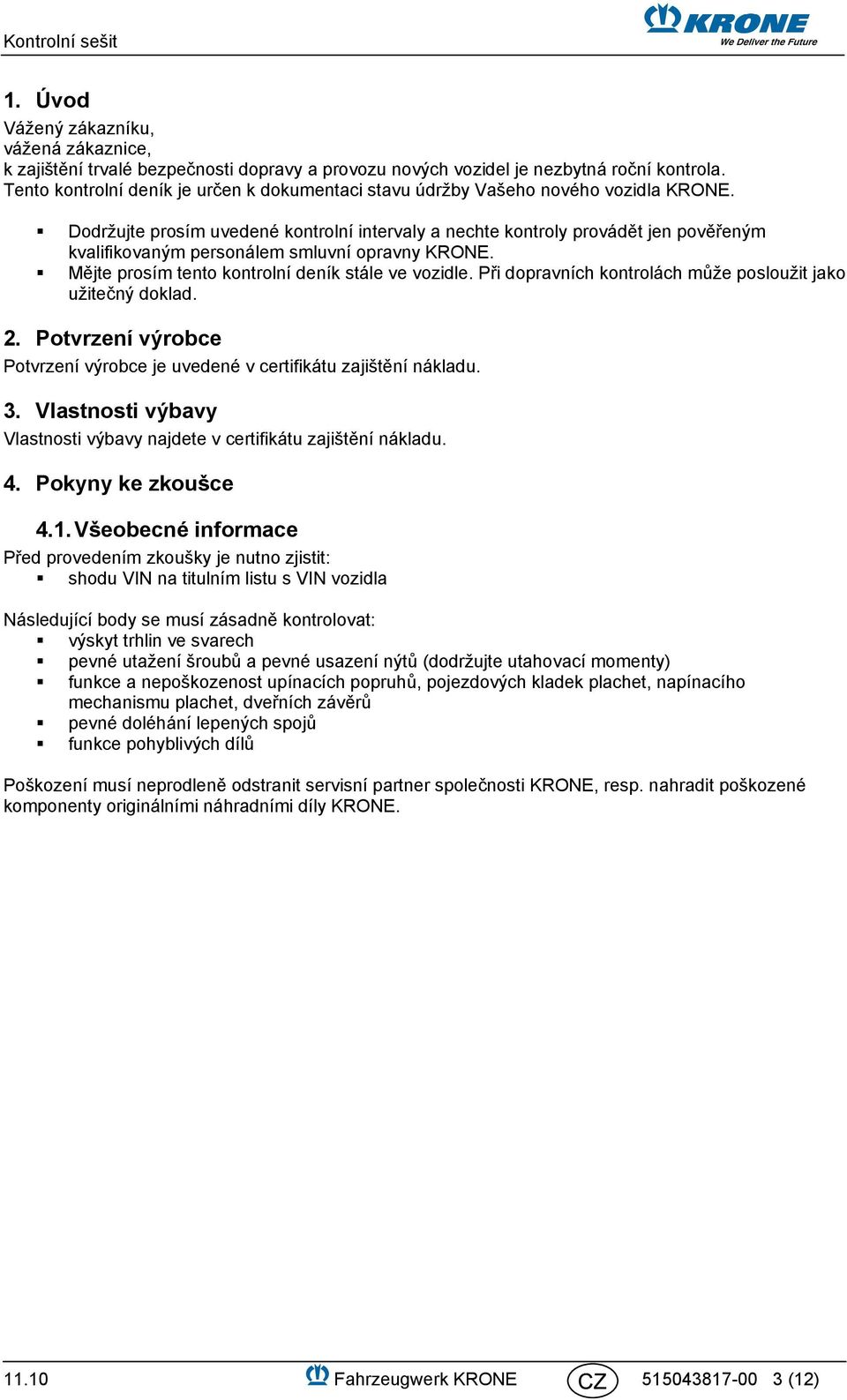

3 1. Úvod Vážený zákazníku, vážená zákaznice, k zajištění trvalé bezpečnosti dopravy a provozu nových vozidel je nezbytná roční kontrola. Tento kontrolní deník je určen k dokumentaci stavu údržby Vašeho nového vozidla KRONE. Dodržujte prosím uvedené kontrolní intervaly a nechte kontroly provádět jen pověřeným kvalifikovaným personálem smluvní opravny KRONE. Mějte prosím tento kontrolní deník stále ve vozidle. Při dopravních kontrolách může posloužit jako užitečný doklad. 2. Potvrzení výrobce Potvrzení výrobce je uvedené v certifikátu zajištění nákladu. 3. Vlastnosti výbavy Vlastnosti výbavy najdete v certifikátu zajištění nákladu. 4. Pokyny ke zkoušce 4.1. Všeobecné informace Před provedením zkoušky je nutno zjistit: shodu VIN na titulním listu s VIN vozidla Následující body se musí zásadně kontrolovat: výskyt trhlin ve svarech pevné utažení šroubů a pevné usazení nýtů (dodržujte utahovací momenty) funkce a nepoškozenost upínacích popruhů, pojezdových kladek plachet, napínacího mechanismu plachet, dveřních závěrů pevné doléhání lepených spojů funkce pohyblivých dílů Poškození musí neprodleně odstranit servisní partner společnosti KRONE, resp. nahradit poškozené komponenty originálními náhradními díly KRONE Fahrzeugwerk KRONE (12)

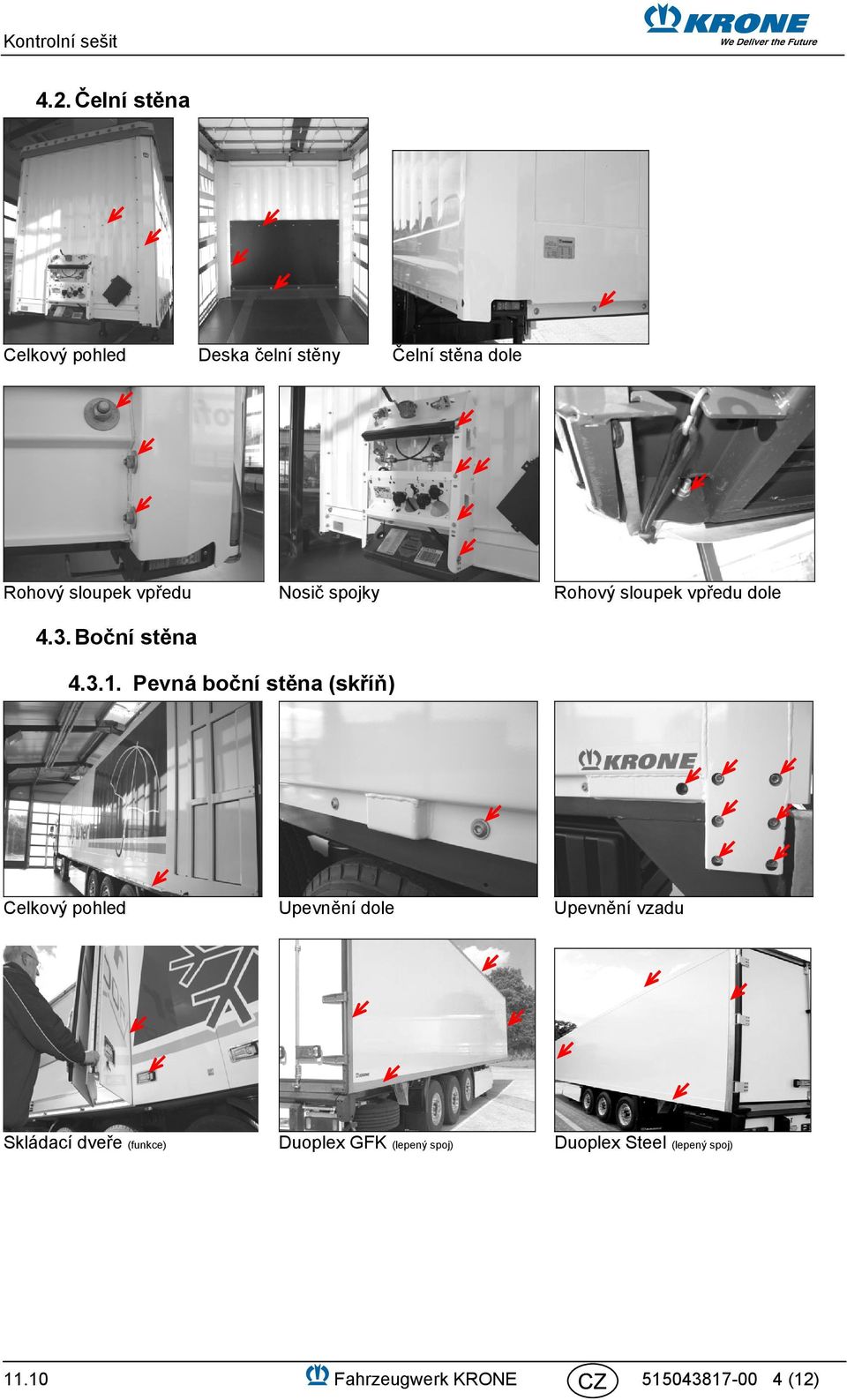

4 4.2. Čelní stěna Celkový pohled Deska čelní stěny Čelní stěna dole Rohový sloupek vpředu Nosič spojky Rohový sloupek vpředu dole 4.3. Boční stěna Pevná boční stěna (skříň) Celkový pohled Upevnění dole Upevnění vzadu Skládací dveře (funkce) Duoplex GFK (lepený spoj) Duoplex Steel (lepený spoj) Fahrzeugwerk KRONE (12)

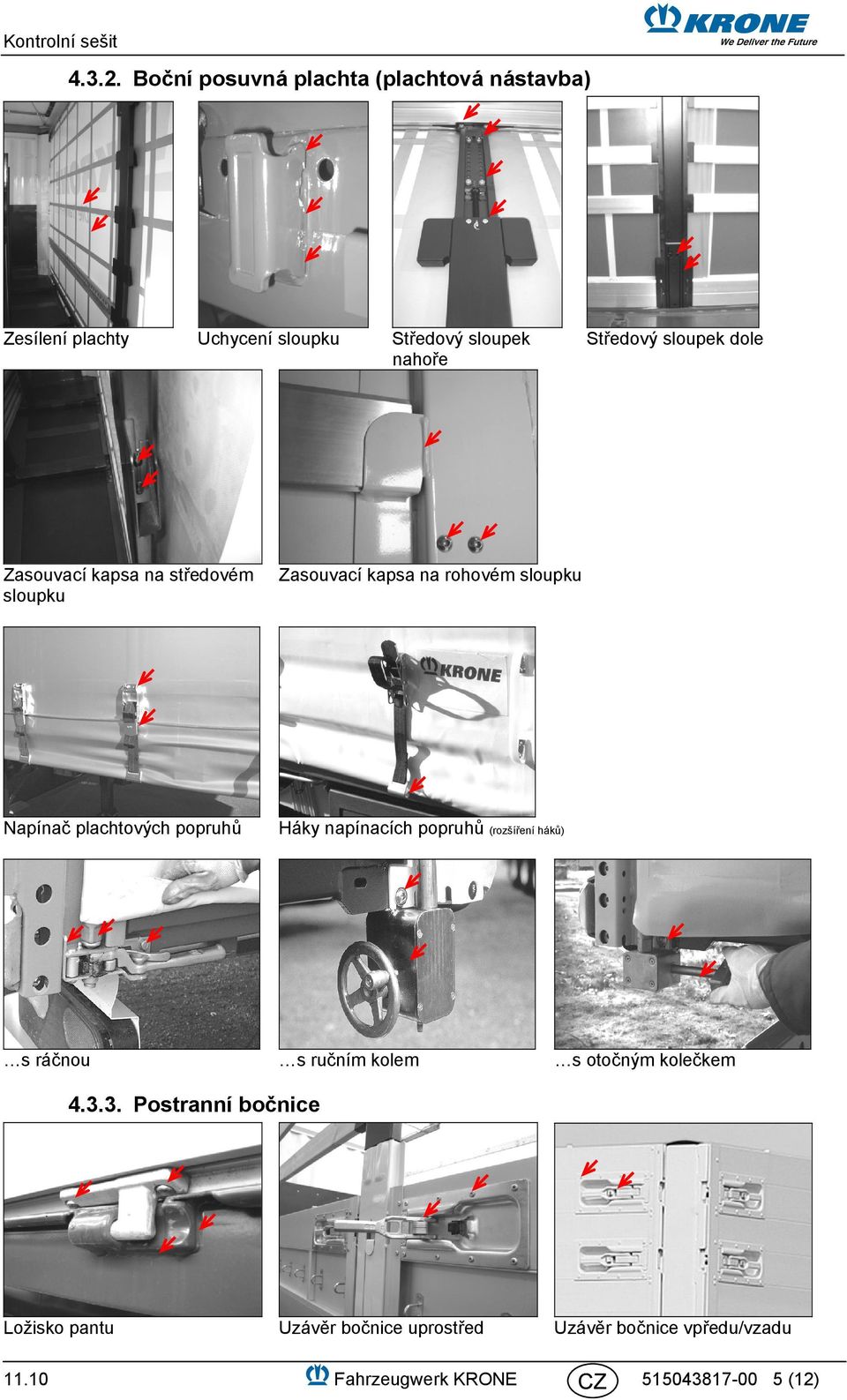

5 Kontrolní sešit Boční posuvná plachta (plachtová nástavba) Zesílení plachty Uchycení sloupku Středový sloupek nahoře Středový sloupek dole Zasouvací kapsa na středovém sloupku Zasouvací kapsa na rohovém sloupku Napínač plachtových popruhů Háky napínacích popruhů (rozšíření háků) s ráčnou s ručním kolem s otočným kolečkem Postranní bočnice Ložisko pantu Uzávěr bočnice uprostřed Fahrzeugwerk KRONE Uzávěr bočnice vpředu/vzadu (12)

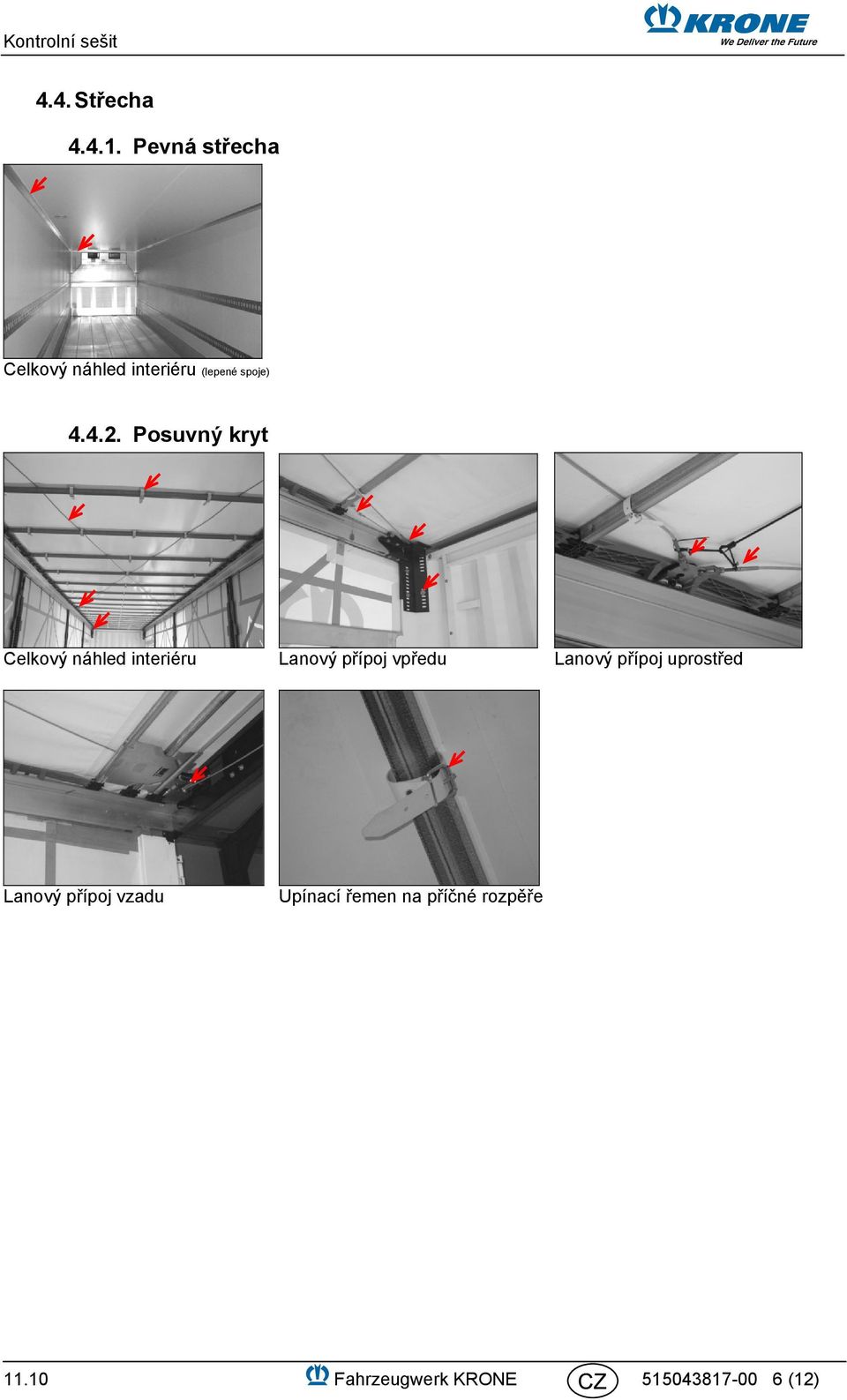

6 4.4. Střecha Pevná střecha Celkový náhled interiéru (lepené spoje) Posuvný kryt Celkový náhled interiéru Lanový přípoj vpředu Lanový přípoj uprostřed Lanový přípoj vzadu Upínací řemen na příčné rozpěře Fahrzeugwerk KRONE (12)

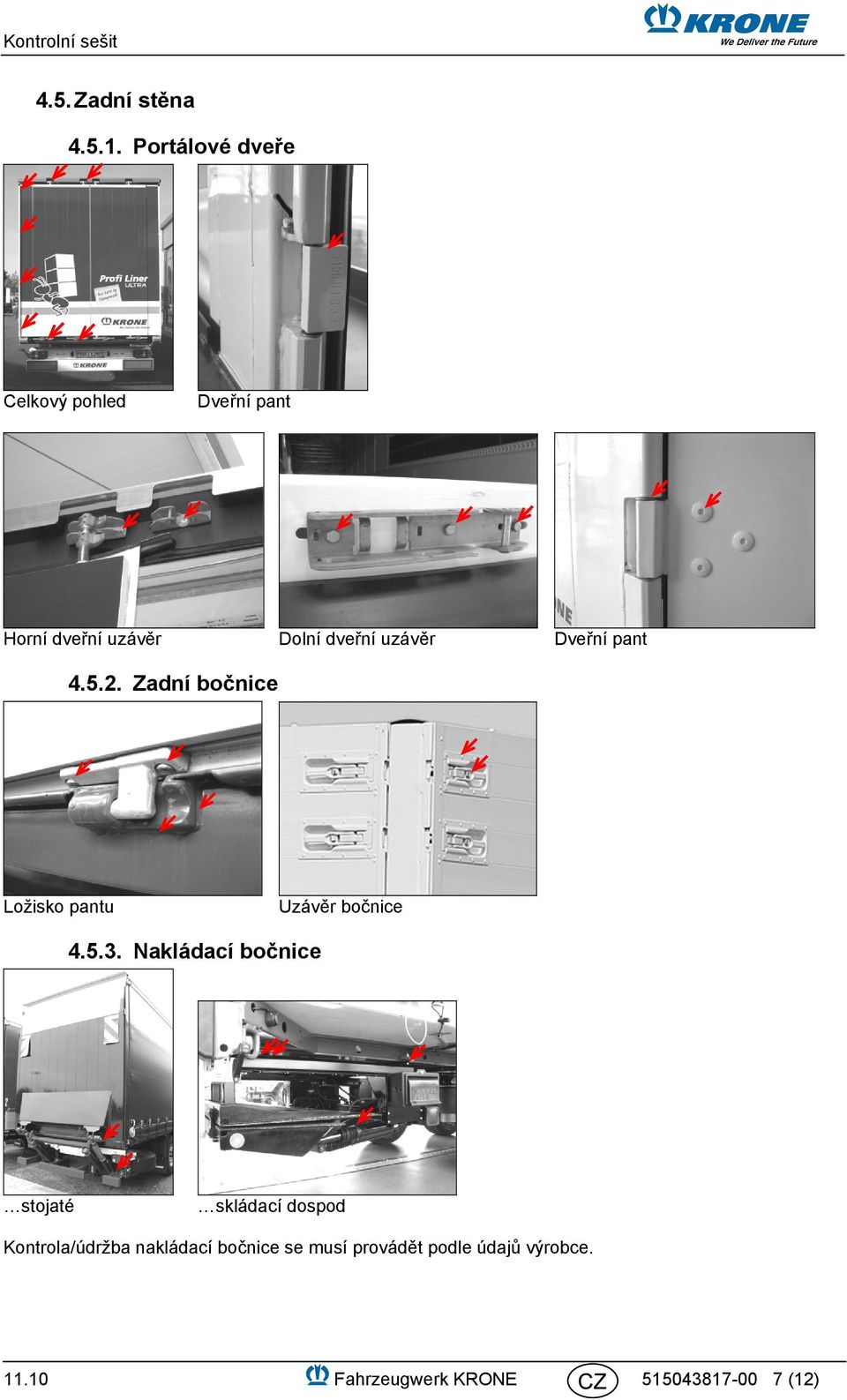

7 4.5. Zadní stěna Portálové dveře Celkový pohled Dveřní pant Horní dveřní uzávěr Dolní dveřní uzávěr Dveřní pant Zadní bočnice Ložisko pantu Uzávěr bočnice Nakládací bočnice stojaté skládací dospod Kontrola/údržba nakládací bočnice se musí provádět podle údajů výrobce Fahrzeugwerk KRONE (12)

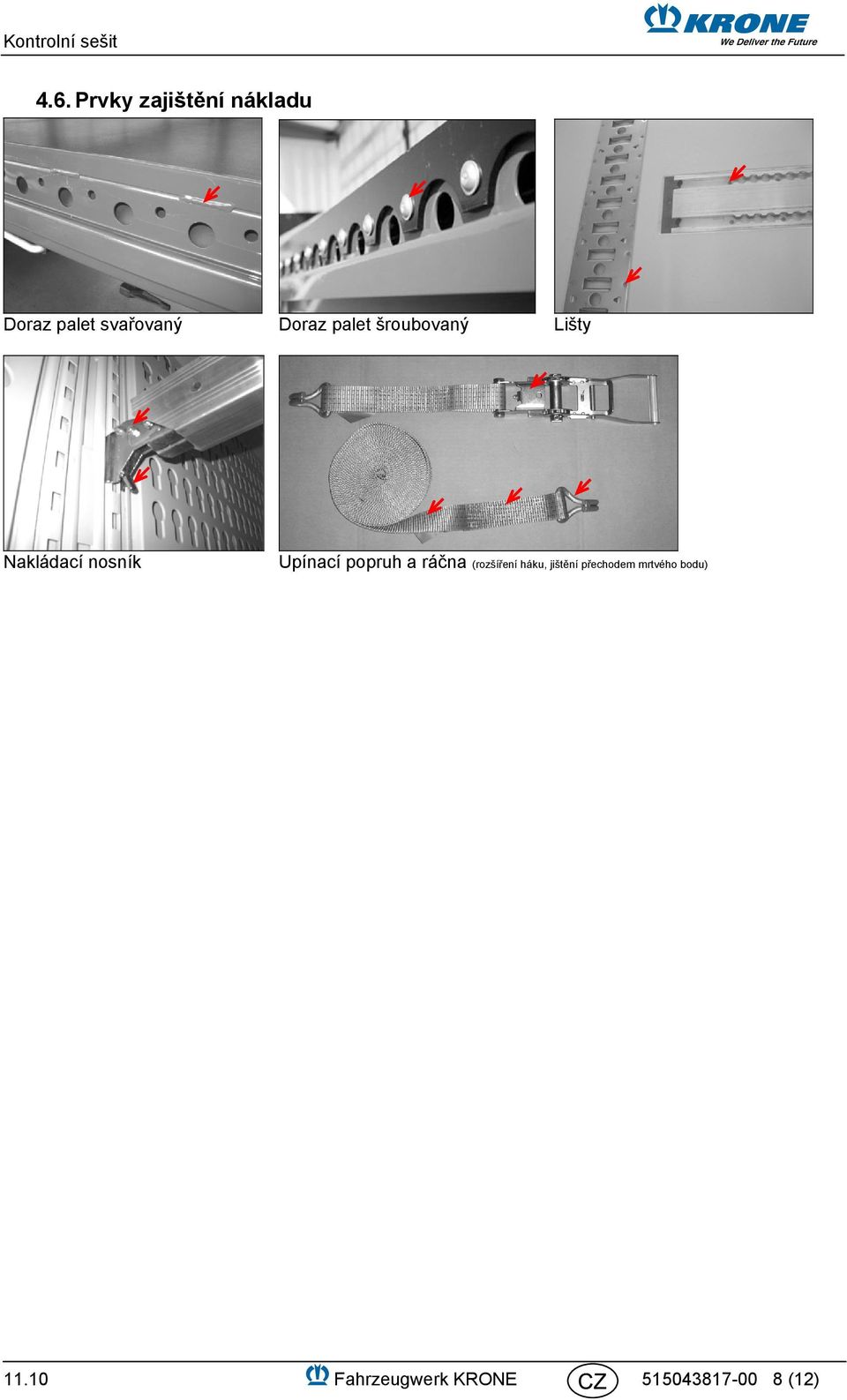

8 4.6. Prvky zajištění nákladu Doraz palet svařovaný Doraz palet šroubovaný Lišty Nakládací nosník Upínací popruh a ráčna (rozšíření háku, jištění přechodem mrtvého bodu) Fahrzeugwerk KRONE (12)

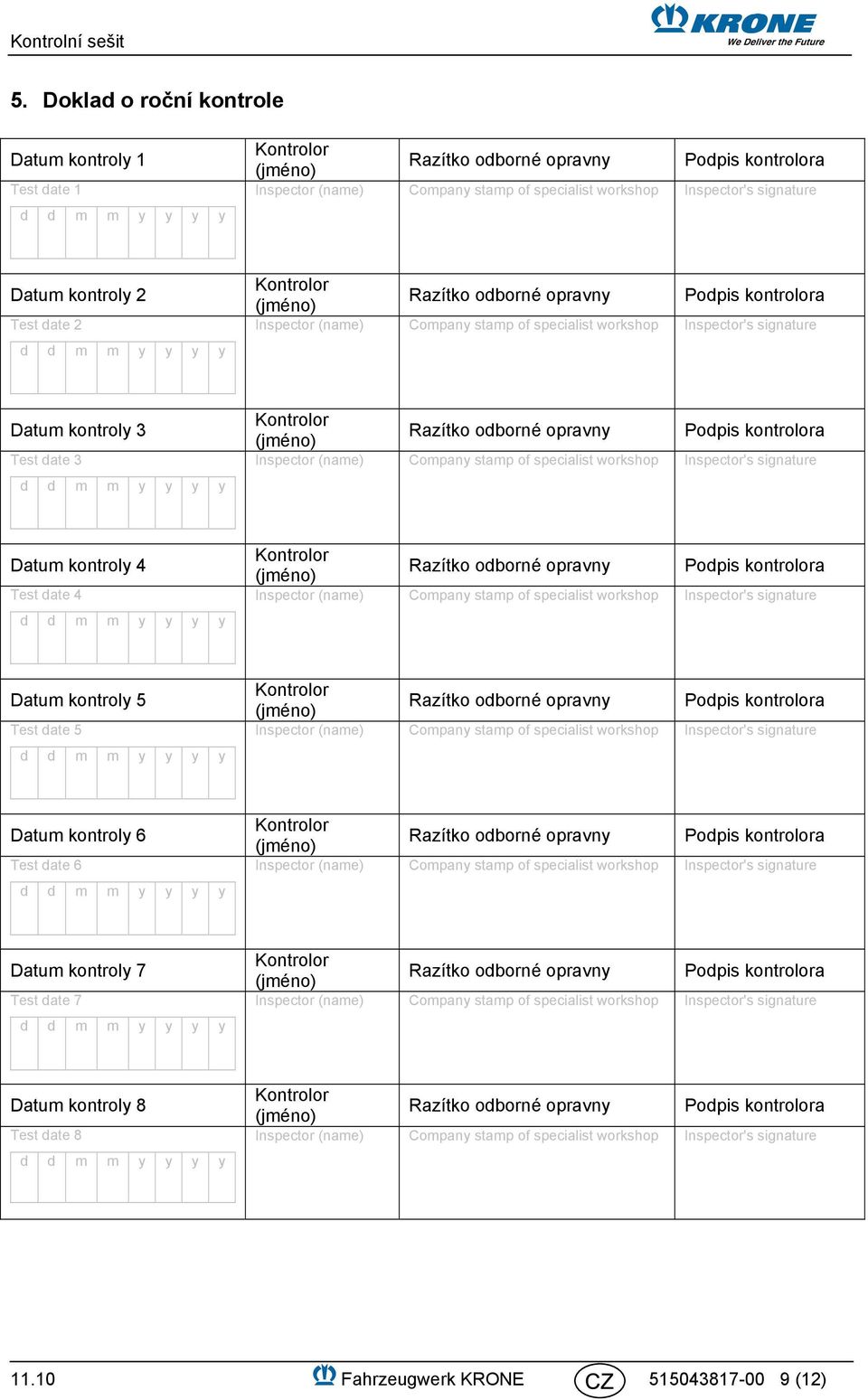

9 5. Doklad o roční kontrole Datum kontroly 1 Test date 1 Datum kontroly 2 Test date 2 Datum kontroly 3 Test date 3 Datum kontroly 4 Test date 4 Datum kontroly 5 Test date 5 Datum kontroly 6 Test date 6 Datum kontroly 7 Test date 7 Datum kontroly 8 Test date Fahrzeugwerk KRONE (12)

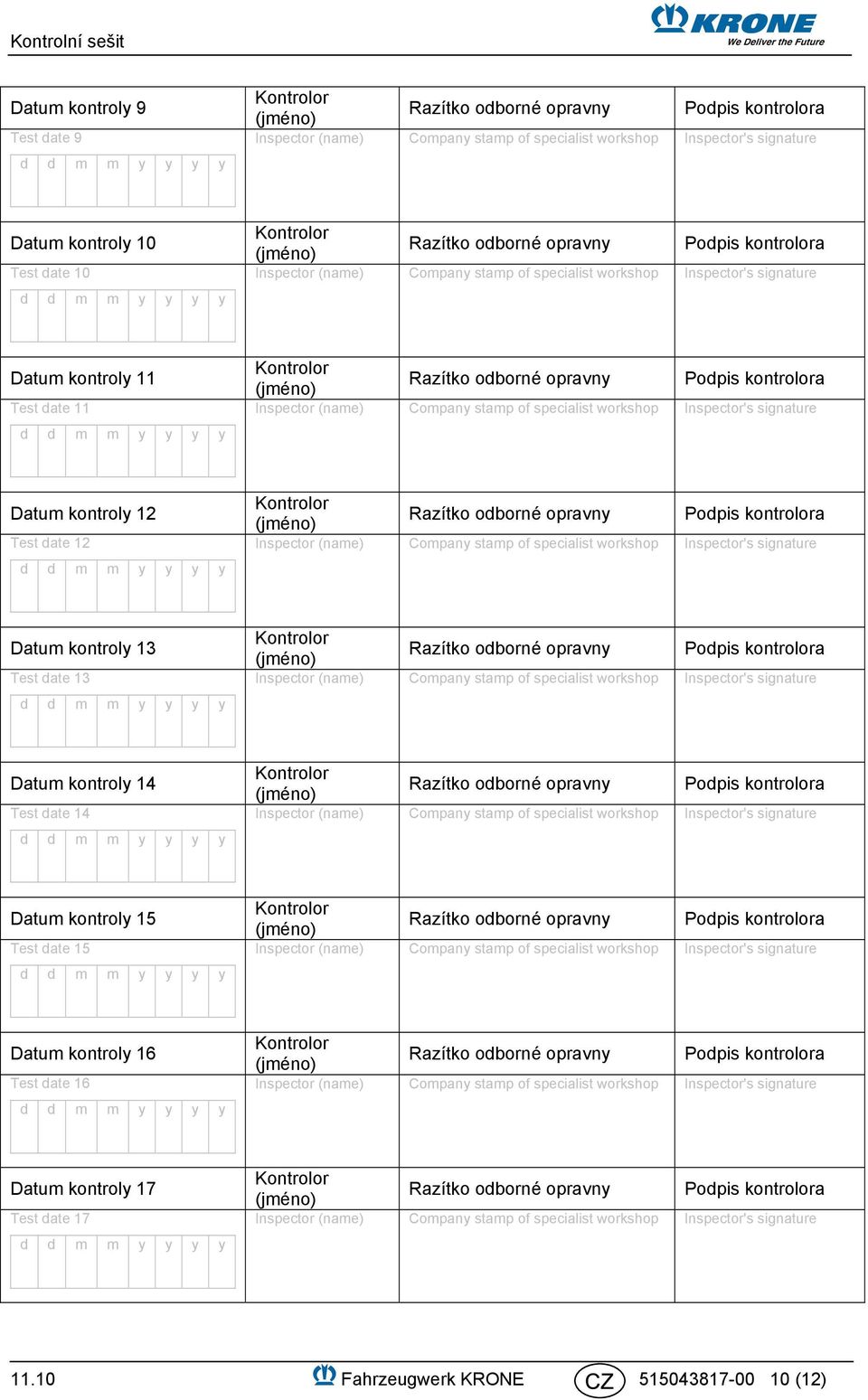

10 Datum kontroly 9 Test date 9 Datum kontroly 10 Test date 10 Datum kontroly 11 Test date 11 Datum kontroly 12 Test date 12 Datum kontroly 13 Test date 13 Datum kontroly 14 Test date 14 Datum kontroly 15 Test date 15 Datum kontroly 16 Test date 16 Datum kontroly 17 Test date Fahrzeugwerk KRONE (12)

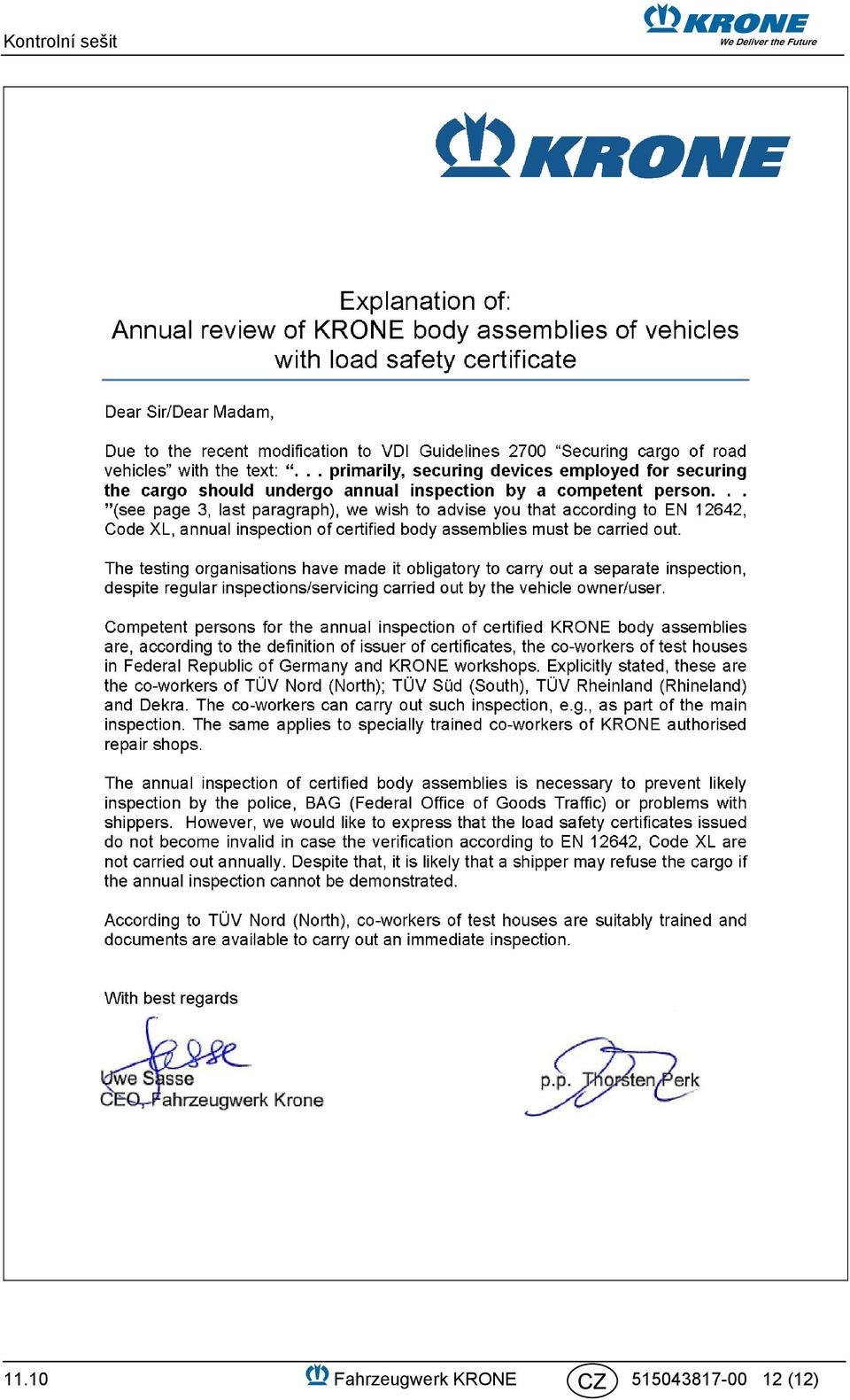

11 6. Příloha / vysvětlivky Fahrzeugwerk KRONE (12)
