1 GRUNDFOS ODPADNÍ VODA Míchadla a aktivátory proudění 1 Grundfos Sololifts >

2 Míchadla a aktivátory proudění Grundfos Kompletní řada účinných a spolehlivých ponorných míchadel a aktivátorů proudění pro odpadní vodu a kal Grundfos nabízí kompletní konstrukční řadu vysoce spolehlivých a účinných ponorných míchadel a aktivátorů proudění určených pro širokou škálu provozních aplikací v rámci čistíren odpadních vod a průmyslových procesů. Míchadla a aktivátory proudění jsou navrženy pro použití v těch nejnáročnějších provozních podmínkách. Naše míchadla a aktivátory proudění mají modulární konstrukci, která usnadňuje jejich údržbu a servis. Všechny součásti jsou vyrobeny ze zvlášť pečlivě vybraných materiálů, přičemž každý jednotlivý komponent je před smontováním podroben důkladným zkouškám na spolehlivost a trvanlivost. Míchadla Grundfos se dodávají s vrtulí poháněnou buď přímo nebo přes planetovou převodovku. Vrtule z korozivzdorné i nebo z polyamidu vykazují vysokou účinnost i v těžkých provozních podmínkách. Míchadla s přímým pohonem dodáváme ve čtyř nebo osmipólovém provedení ve výkonovém rozsahu 0,75 až 4,5 kw, zatímco míchadla s převodovkou mají výkonový rozsah 1,5 až 18,5 kw. Aktivátory proudění se dodávají s výkonovým rozsahem 1,3 až 4,0 kw. Významné výhody > Naprostá spolehlivost po celou dobu životnosti Míchadla a aktivátory proudění Grundfos mají robustní konstrukci vhodnou pro nepřetržitý provoz za těch nejtěžších provozních podmínek. > Vysoká účinnost při energeticky úsporném provozu Systém modulárních motorů a planetových převodovek činí z našich míchadel a aktivátorů proudění vysoce spolehlivá a účinná zařízení s velmi nízkými provozními náklady. > Snadná údržba Moderní design a robustní konstrukce znamenají nižší stupeň opotřebení a snadné provádění každoroční údržby. 2 >

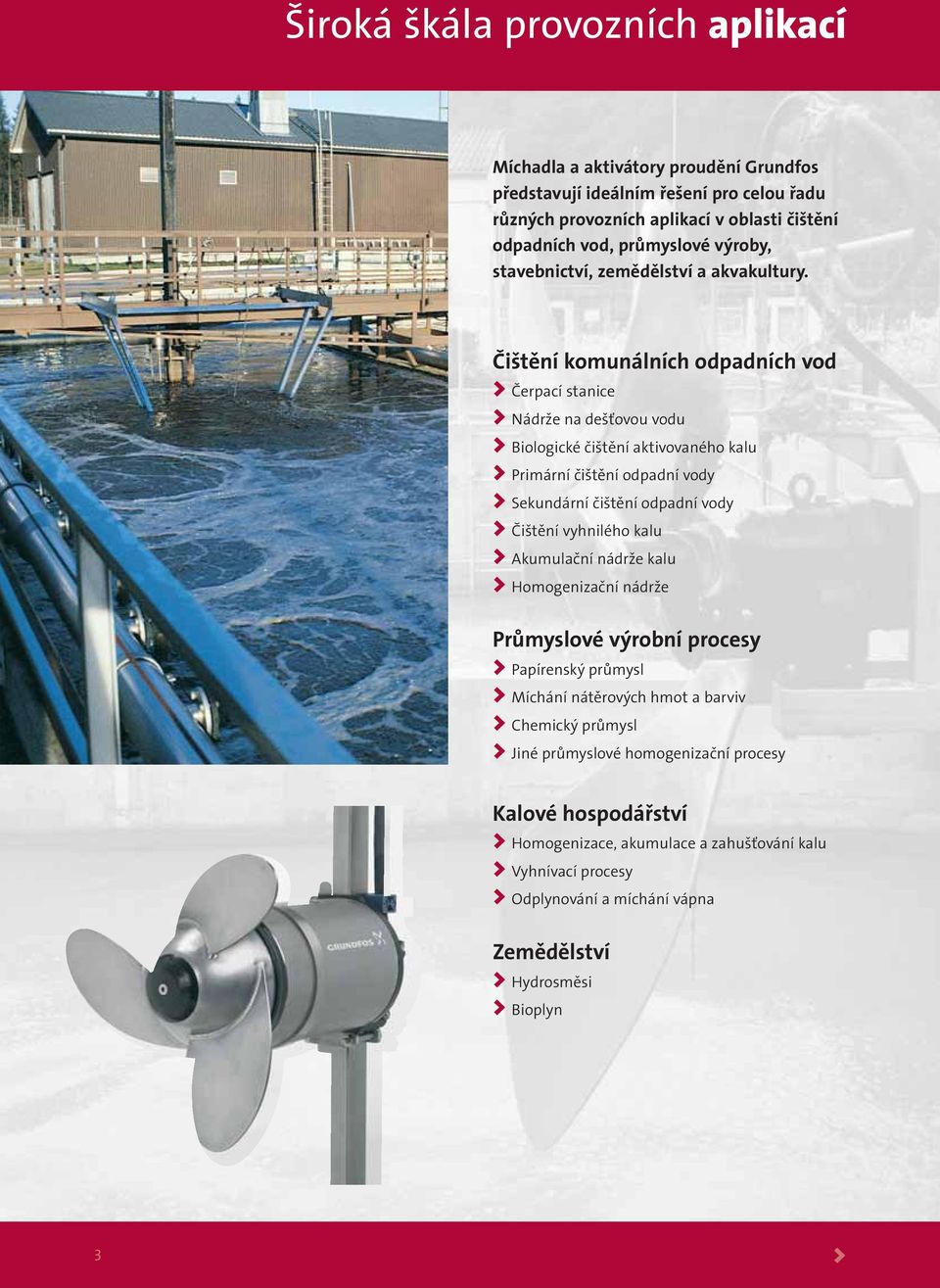

3 Široká škála provozních aplikací Míchadla a aktivátory proudění Grundfos představují ideálním řešení pro celou řadu různých provozních aplikací v oblasti čištění odpadních vod, průmyslové výroby, stavebnictví, zemědělství a akvakultury. Čištění komunálních odpadních vod > Čerpací stanice > Nádrže na dešťovou vodu > Biologické čištění aktivovaného kalu > Primární čištění odpadní vody > Sekundární čištění odpadní vody > Čištění vyhnilého kalu > Akumulační nádrže kalu > Homogenizační nádrže Průmyslové výrobní procesy > Papírenský průmysl > Míchání nátěrových hmot a barviv > Chemický průmysl > Jiné průmyslové homogenizační procesy Kalové hospodářství > Homogenizace, akumulace a zahušťování kalu > Vyhnívací procesy > Odplynování a míchání vápna Zemědělství > Hydrosměsi > Bioplyn 3 >

4 AMD Samočisticí vrtule je vyrobena z polyamidu vysoce odolného proti opotřebení. Tím je dána provozní spolehlivost a dlouhá životnost. Motorová ochrana Motor míchadla je účinně chráněn proti přetížení a přehřívání pomocí tří termospínačů vestavěných do vinutí každého motoru. Kabelová průchodka Kabelová průchodka je hermeticky těsněná sklolaminátem. V případě poškození se do motoru nedostane průchodkou žádná voda. Hřídelová ucpávka Hřídelová ucpávka pracuje v tělese ucpávky opatřeném olejovou náplní. Tím jsou zajištěny optimální pracovní podmínky a dlouhá životnost hřídelové ucpávky. V případě opotřebení po dlouhodobém provozním nasazení jsou další významnou výhodou nízké náklady na výměnu ucpávky. Konzola se dodává včetně montážní konzoly velikosti 2 a je tak vhodné pro okamžitou instalaci. 4 Podrobnosti >

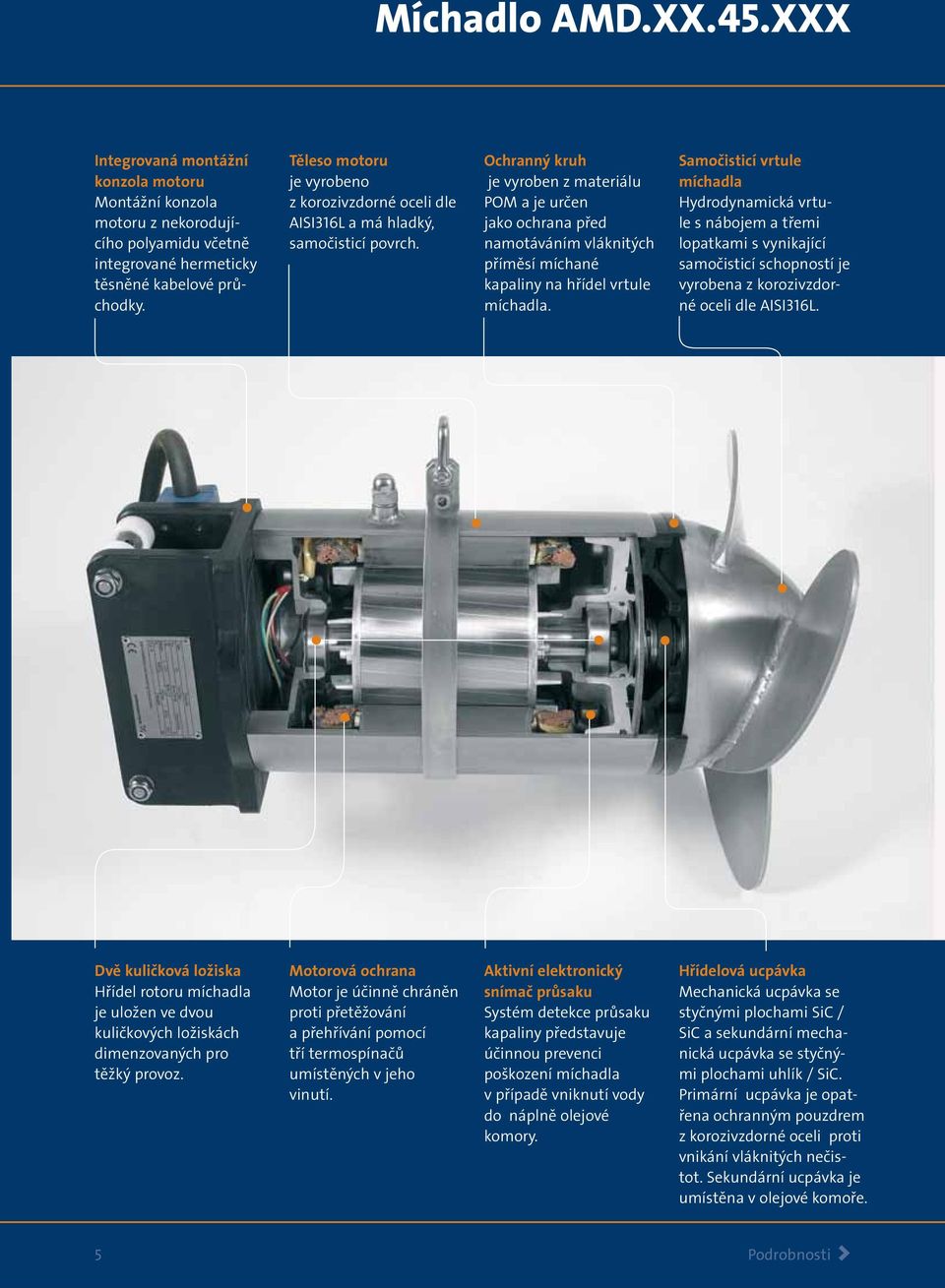

5 AMD.XX.45.XXX Integrovaná montážní konzola motoru Montážní konzola motoru z nekorodujícího polyamidu včetně integrované hermeticky těsněné kabelové průchodky. Těleso motoru je vyrobeno z korozivzdorné i dle AISI316L a má hladký, samočisticí povrch. Ochranný kruh je vyroben z materiálu POM a je určen jako ochrana před namotáváním vláknitých příměsí míchané kapaliny na hřídel vrtule míchadla. Samočisticí vrtule míchadla Hydrodynamická vrtule s nábojem a třemi lopatkami s vynikající samočisticí schopností je vyrobena z korozivzdorné i dle AISI316L. Dvě kuličková ložiska Hřídel rotoru míchadla je uložen ve dvou kuličkových ložiskách dimenzovaných pro těžký provoz. Motorová ochrana Motor je účinně chráněn proti přetěžování a přehřívání pomocí tří termospínačů umístěných v jeho vinutí. Aktivní elektronický snímač průsaku Systém detekce průsaku kapaliny představuje účinnou prevenci poškození míchadla v případě vniknutí vody do náplně olejové komory. Hřídelová ucpávka Mechanická ucpávka se styčnými plochami SiC / SiC a sekundární mechanická ucpávka se styčnými plochami uhlík / SiC. Primární ucpávka je opatřena ochranným pouzdrem z korozivzdorné i proti vnikání vláknitých nečistot. Sekundární ucpávka je umístěna v olejové komoře. 5 Podrobnosti >

6 AMG, AFG Kabelová průchodka Vodotěsná kabelová průchodka se samotvarovatelným těsněním chrání přívodní kabel před poškozením. Motorová ochrana Motor je účinně chráněn proti přetěžování a přehřívání třemi termospínači umístěnými v jeho vinutí. Planetová převodovka představuje nejlepší řešení přenášení osových sil, čímž je dána vysoká účinnost dosahující 97%. Štíhlá konstrukce dává celé jednotce optimální hydrodynamicky tvar. Těsnění hřídele Radiální těsnicí kroužky hřídele chrání systém mechanické ucpávky před působením vydírajících příměsí kapaliny. Při údržbě stačí vyměnit pouze tyto levnější radiální těsnicí kroužky. Robustní montážní konzola motoru Nekorodující montážní konzola motoru vyrobená z korozivzdorné i, která je galvanicky oddělena od tělesa motoru. Montážní konzola motoru zajišťuje jednoduchou instalaci a stabilní provoz míchadla. Aktivní elektronický snímač průsaku indikuje případný průsak kapaliny do tělesa převodovky. Snímač zaregistruje i velmi malý průsak. Následně je pak možno ihned provést potřebné servisní práce ještě před tím, než by mohla vzniknout větší škoda. Dvě kuličková ložiska Hřídel rotoru je uložen ve dvou kuličkových ložiskách, která zachycují jak axiální tak i radiální síly. Náboj vrtule míchadla Hydrodynamická vrtule se dvěma nebo třemi lopatkami propůjčuje míchadlu vysokou účinnost a ochranu proti zablokování. Náboj vrtule tvoří labyrintové těsnění jako komponent celkového systému těsnění hřídele míchadla. 6 Podrobnosti >

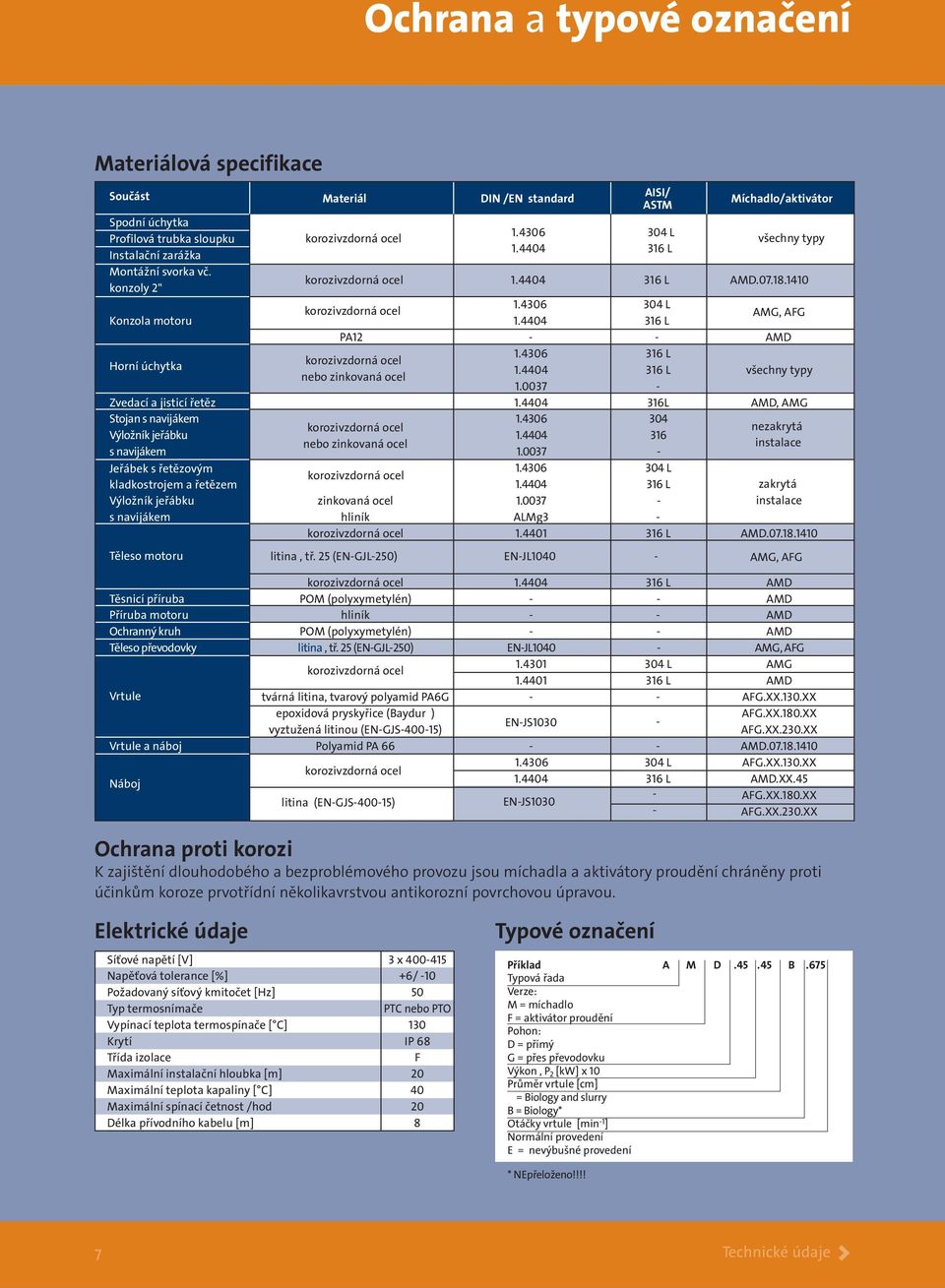

7 Ochrana a typové označení Materiálová specifikace Součást Materiál DIN /EN standard AISI/ /aktivátor ASTM Spodní úchytka Profilová trubka Instalační zarážka Montážní svorka vč. konzoly 2" L Konzola motoru L AMG, AFG PA AMD Horní úchytka L L nebo zinkovaná všechny typy Zvedací a jisticí řetěz L AMD, AMG Stojan s navijákem nezakrytá Výložník jeřábku nebo zinkovaná instalace s navijákem Jeřábek s řetězovým L kladkostrojem a řetězem L zakrytá Výložník jeřábku zinkovaná instalace s navijákem hliník ALMg L AMD Těleso motoru L AMD Těsnicí příruba POM (polyxymetylén) - - AMD Příruba motoru hliník - - AMD Ochranný kruh POM (polyxymetylén) - - AMD Těleso převodovky litina, tř. 25 (EN-GJL-250) EN-JL AMG, AFG L AMG L AMD Vrtule tvárná litina, tvarový polyamid PA6G - - AFG.XX.130.XX epoxidová pryskyřice (Baydur ) AFG.XX.180.XX EN-JS vyztužená litinou (EN-GJS ) AFG.XX.230.XX Vrtule a náboj Polyamid PA AMD Náboj L AFG.XX.130.XX L AMD.XX.45 - AFG.XX.180.XX litina (EN-GJS ) EN-JS AFG.XX.230.XX Ochrana proti korozi K zajištění dlouhodobého a bezproblémového provozu jsou míchadla a aktivátory proudění chráněny proti účinkům koroze prvotřídní několikavrstvou antikorozní povrchovou úpravou. 304 L 316 L všechny typy L AMD litina, tř. 25 (EN-GJL-250) EN-JL AMG, AFG Elektrické údaje Síťové napětí [V] 3 x Napěťová tolerance [%] +6/ -10 Požadovaný síťový kmitočet [Hz] 50 Typ termosnímače PTC nebo PTO Vypínací teplota termospínače [ C] 130 Krytí IP 68 Třída izolace F Maximální instalační hloubka [m] 20 Maximální teplota kapaliny [ C] 40 Maximální spínací četnost /hod 20 Délka přívodního kabelu [m] 8 Typové označení Příklad A M D B.675 Typová řada Verze: M = míchadlo F = aktivátor proudění Pohon: D = přímý G = přes převodovku Výkon, P 2 [kw] x 10 Průměr vrtule [cm] = Biology and slurry B = Biology* Otáčky vrtule [min -1 ] Normální provedení E = nevýbušné provedení * NEpřeloženo!!!! 7 Technické údaje >

8 Technické údaje / aktivátor proudění Výkon, P N [kw] Příkon, P 1 [kw] Jmenovité napětí motoru [V] Typ kabelu (délka 8 m) Počet pólů Provozní režim 2) Otáčky vrtule [min -1 ] I N [A] 2) Cos Záběrný proud [A] Počet lopatek Kapacita [m 3 /h] Střední rychlost [m/s] Objednací čísla AMD H07RN-F4G1 4 S1, delta AMD.15.45B S1, star /400 AMD.25.45B S1, star AMD.35.45B S1, delta AMD.45.45B S1, delta AMD /400 S1, star A07RN-F AMD S1, delta G1.5 AMD S1, delta AMG S1, star /400 AMG S1, star AMG S1, delta AMG S1, delta AMG S1, delta AMG A07RN-F S1, delta /690 12G2.5 AMG S1, delta AMG A07RN-F S1, delta AMG G4 S1, delta AFG S1, star /400 2 AFG S1, star AFG S1, delta /690 AFG S1, delta AFG S1, star /400 AFG A07RN-F S1, star AFG G1.5 S1, delta AFG S1, delta AFG S1, star /400 6 AFG S1, star AFG S1, delta / AFG S1, delta ) Jestliže má míchaná kapalina vyšší viskozitu než voda, může míchadlo pracovat bez problémů až do této hodnoty. Při provozu míchadla ve vodě budou uvedené hodnoty přiměřeně nižší. 2) Týká se síťového napětí 400 V. Na objednávku můžeme dodat míchadla AMD.XX.45.XXX s montážní konzolou motoru vhodnou pro profilovou trubku 50x50 mm a 100x100 mm v rámci výměny zařízení. 8 Technické údaje >

9 9 >

10 Postup při výběru míchadel Grundfos Tento návod je pouze orientační. Bližší informace sdělí na požádání Grundfos. Uvedené diagramy (křivky) pro výběr míchadel Grundfos platí pro čtvercové a kruhové nádrže. [m 3 ] [m 3 ] Aplikace 2 Aplikace Aplikace 1 Aplikace 2 Aplikace 3 Aplikace [W/m 3 ] [W/m 3 ] Typ míchadla AMD m 2.5 m 2.0 m 1.5 m AMD.15.45B m m 4.5 m AMD.25.45B m m 5.0 m AMD.35.45B m m 5.5 m AMD.45.45B m m 6.0 m AMD m 11 m 5.0 m 4.5 m AMD m 13 m 6.0 m 5.0 m AMD m 14 m 6.5 m 5.5 m AMG m 10 m 5.5 m 4.0 m AMG m 11 m 6.0 m 4.5 m AMG m 12 m 6.5 m 5.0 m AMG m 13 m 7.0 m 5.5 m AMG m 15 m 8.6 m 6.0 m AMG m 18 m 10.0 m 7.5 m AMG m 22 m 12.5 m 9.0 m AMG m 27 m 15.0 m 11.0 m AMG m 30 m 18.0 m 13.0 m Aplikace 1 aktivovaný kal, zóny selektoru, anoxické zóny, bivalentní zóny, anaerobní zóny Výkon motoru P 2 [kw] Maximální délka nádrže pro jedno míchadlo [m] Aplikace 1 Aplikace 2 Aplikace 3 Aplikace 4 Aplikace 2 primární kal 3% obsah sušiny, sekundární kal 6% obsah sušiny, vyhnilý kal 8% obsah sušiny Aplikace 3 Čerpací jímka bez česlí Aplikace 4 Čerpací jímka obsahující písek Příklad pro míchadla: U nádrží o objemu větším než 2000 m 3 použijte požadovanou energetickou hodnotu pro objem 2000 m 3. Krok 1 Zvolte křivku pro danou aplikaci při zohlednění shora uvedených definic, např. aplikace 2. Krok 2 Zvolte objem nádrže, např m 3. Krok 3 Podle křivky grafu určete požadovanou energetickou hodnotu. V tomto příkladě = 10 W/m 3 primárního kalu. Krok 4 Pomocí následující rovnice vypočítejte požadovaný příkon: 10 požadovaná energie 10 W/m 3 x obsah nádrže 1200 m 3 = 12 kw Výsledek: Jedno míchadlo AMG , které zajistí výkon 15 kw (požadovaný výkon je 12 kw). Alternativní volba může být 2 míchadla AMG Zkontrolujte, zda nedošlo k překročení maximální délky nádrže. Pokud je maximální délka nádrže překročena, musí se požadovaná energie rozdělit na více míchadel instalovaných do série. Míchadla >

11 Postup při výběru aktivátorů proudění Grundfos Diagramy (křivky) pro výběr aktivátorů proudění Grundfos platí pro aktivovaný kal, rychlost proudění 0,3 m/ s a poměr délky a šířky nádrže 4:1. Křivky platí pro provzdušňované nádrže. Pokud se jedná o neprovzdušňované nádrže, lze oproti uvedeným křivkám počítat s 25% úsporou energie. [m 3 ] AFG.XX.130.XX Tvar nádrže 1 Tvar nádrže 2 Tvar nádrže 3 Tvar nádrže 4 Tvar nádrže 5 Tvar nádrže 6 Tvar nádrže 7 Tvar nádrže 8 [m 3 ] Tvar nádrže 1 Tvar nádrže 2 Tvar nádrže 3 Tvar nádrže 4 Tvar nádrže 5 Tvar nádrže 6 Tvar nádrže 7 Tvar nádrže 8 AFG.XX.180.XX [m 3 ] [W/m 3 ] AFG.XX.230.XX Tvar nádrže 1 Tvar nádrže 2 Tvar nádrže 3 Tvar nádrže 4 Tvar nádrže 5 Tvar nádrže 6 Tvar nádrže 7 Tvar nádrže [W/m 3 ] [W/m 3 ] Příklad pro aktivátory proudění: Umožňují-li to prostorové poměry dané nádrže, zvolte aktivátor proudění AFG.XX.230 při dodržení následujícího postupu. U nádrží o obsahu větším než 5000 m 3 použijte požadovanou energetickou hodnotu pro obsah 5000 m 3. Krok 1 Zvolte tvar nádrže, např. tvar 4. Krok 2 Zvolte obsah nádrže, např m 3. Krok 3 Podle křivky grafu určete požadovanou energetickou hodnotu. V tomto příkladě = 1,9 W/m 3 aktivovaného kalu. Krok 4 Vypočítejte požadovaný příkon: požadovaná energie 1,9 W/m 3 x objem nádrže 1500 m 3 = 2.85 kw Výsledek: Jeden aktivátor proudění AFG který zajistí výkon 3 kw (požadovaný výkon činí 2,85 kw). Alternativně můžete zvolit dva aktivátory proudění AFG Tvar nádrže 1: Tvar nádrže 2: Tvar nádrže 3: Tvar nádrže 4: Tvar nádrže 5: Tvar nádrže 6: Tvar nádrže 7: Tvar nádrže 8: AFG.XX.130.XX Výkon (kw) AFG.XX.180.XX Výkon (kw) AFG.XX.230.XX Výkon (kw) AFG AFG AFG AFG AFG AFG AFG AFG AFG AFG AFG AFG Aktivátory proudění >

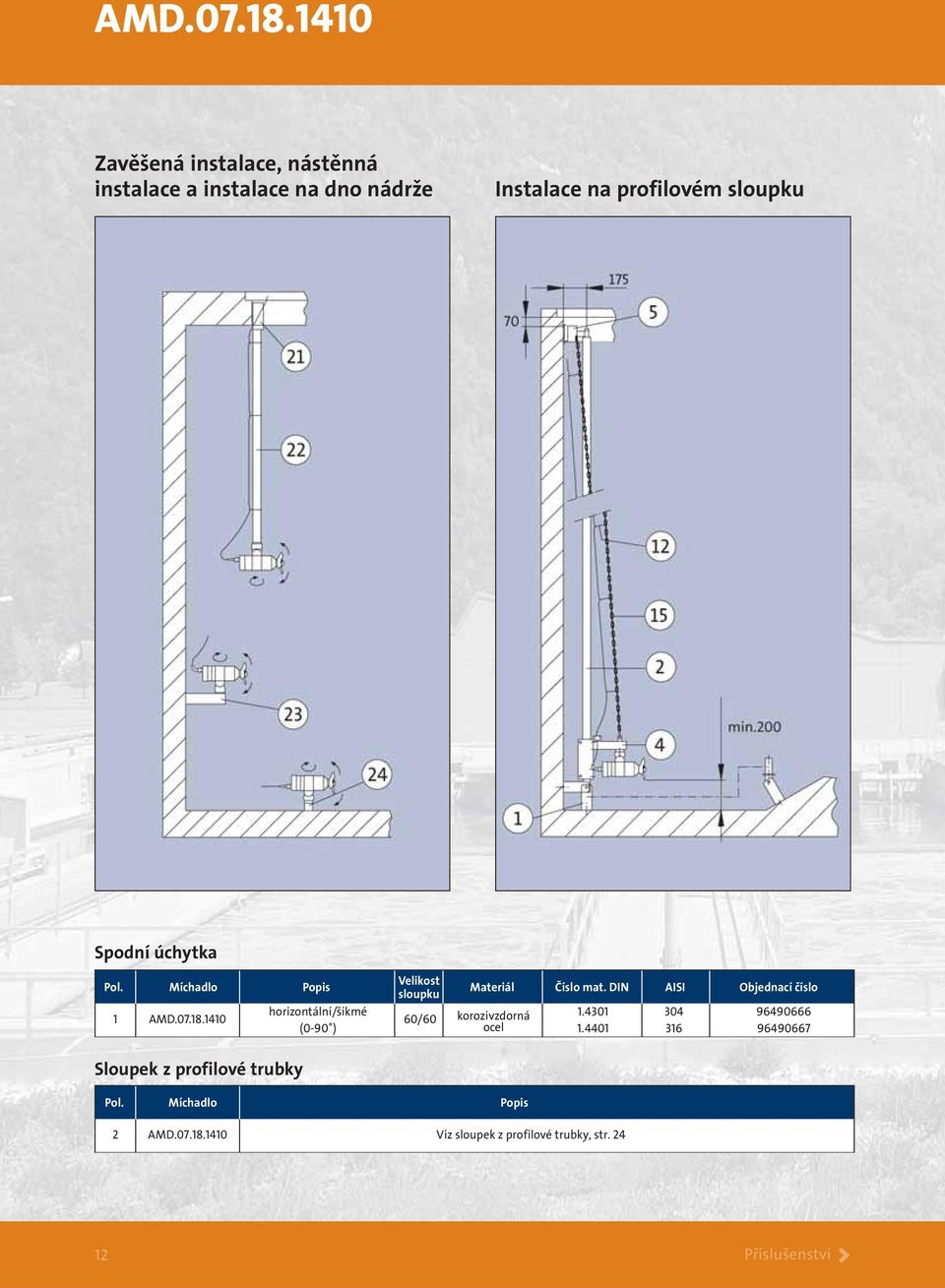

12 AMD Zavěšená instalace, nástěnná instalace a instalace na dno nádrže Instalace na profilovém Spodní úchytka 1 AMD horizontální/šikmé /60 (0-90 ) Sloupek z profilové trubky Popis 2 AMD Viz sloupek z profilové trubky, str Příslušenství >

13 AMD Konzola motoru Materiál Číslo mat. DIN AISI Objednací číslo 4 AMD / L Horní úchytka 5 AMD /60 Materiál Číslo mat. DIN AISI Objednací číslo L L Kabelová svorka Materiál Číslo mat. DIN AISI Objednací číslo 12 AMD L Zvedací a jisticí řetěz Materiál Číslo mat. DIN AISI Objednací číslo 15 AMD L Fixační konzola pro zavěšenou instalaci Materiál Číslo mat. DIN AISI Objednací číslo 21 AMD " L Trubka pro zavěšenou instalaci, délka 3 m Materiál Číslo mat. DIN AISI Objednací číslo 22 AMD " L Fixační konzola pro nástěnnou instalaci Materiál Číslo mat. DIN AISI Objednací číslo 23 AMD L Fixační základna pro instalaci na dno nádrže Materiál Číslo mat. DIN AISI Objednací číslo 24 AMD L Příslušenství >

14 AMD.XX.45.XXX Nezakrytá instalace Zakrytá instalace Zakrytá instalace Spodní úchytka 1/1a AMD.XX.45.XXX Popis Materiál Číslo mat.din AISI Objednací číslo horizontální / šikmé L /60 Korozivzdorná (0-90 ) L Sloupek z profilové trubky Popis 2 AMD.XX.45.XXX Viz sloupek z profilové trubky, str Příslušenství >

15 AMD.XX.45.XXX Instalační zarážka 3 AMD.XX.45.XXX k upnutí Horní úchytka 60/ L L a 5c AMD.XX.45.XXX Popis Materiál Číslo mat. DIN AISI Objednací číslo L nezakrytá instalace L /60 zinkovaná zakrytá instalace L L Polohovací klíč Popis Objednací číslo 11a AMD.XX.45.XXX Klíč pro polohování z profilové trubky Kabelová svorka 12 AMD.XX.45.XXX sada kabelových svorek L Stojan s navijákem 14a AMD.XX.45.XXX Popis Materiál Číslo mat. DIN AISI Objednací číslo L nezakrytá instalace 60/ L zinkovaná Jeřábek s řetězovým kladkostrojem a řetězem 14b AMD.XX.45.XXX Popis Materiál Číslo mat. DIN AISI Objednací číslo L zakrytá instalace L zinkovaná Výložník jeřábku s navijákem 14c AMD.XX.45.XXX Popis Materiál Číslo mat. DIN AISI Objednací číslo L zakrytá instalace L zinkovaná Zvedací a jisticí řetěz 15 AMD.XX.45.XXX zakrytá instalace L Příslušenství >

16 AMG.15.XX až AMG.40.XX Nezakrytá instalace Zakrytá instalace Spodní úchytka 1 1a AMG AMG AMG AMG horizontální horizontální / šikmé (0-90 ) 80/ L L L L Sloupek z profilové trubky 2 AMG AMG AMG AMG Popis Viz sloupek z profilové trubky, str. 24 Instalační zarážka AMG AMG AMG AMG k upnutí 80/ L L Příslušenství >

17 AMG.15.XX až AMG.40.XX Konzola motoru 4a 4b 5a 5c AMG AMG AMG AMG Horní úchytka AMG AMG AMG AMG Polohovací klíč nezakrytá instalace zakrytá instalace 80/80 80/ L L L L nezakrytá instalace zakrytá instalace 80/80 80/80 zinkovaná L L L L a AMG AMG AMG AMG Popis Objednací číslo Klíč pro polohování z profilové trubky Kabelová svorka AMG AMG AMG sada kabelových svorek L AMG Stojan s navijákem AMG a AMG nezakrytá instalace AMG /80 AMG Výložník jeřábku s navijákem AMG e AMG nezakrytá instalace AMG /80 AMG Jeřábek s řetězovým kladkostrojem a řetězem AMG c AMG zakrytá instalace AMG /80 AMG Zvedací a jisticí řetěz zinkovaná zinkovaná L L L L zinkovaná L L a AMG AMG AMG AMG zakrytá instalace L Příslušenství >

18 AMG.55.XX až AMG.185.XX Nezakrytá instalace Zakrytá instalace (Možné jen pro AMG.55 až AMG.110) Spodní úchytka 1 1a AMG AMG AMG AMG AMG sloupce horizontální horizontální / šikmé (0-90 ) L L L L ?????nepřeloženo 1c AMG AMG AMG AMG AMG /100 Materiál Číslo mat. DIN AISI Objednací číslo L L Příslušenství >

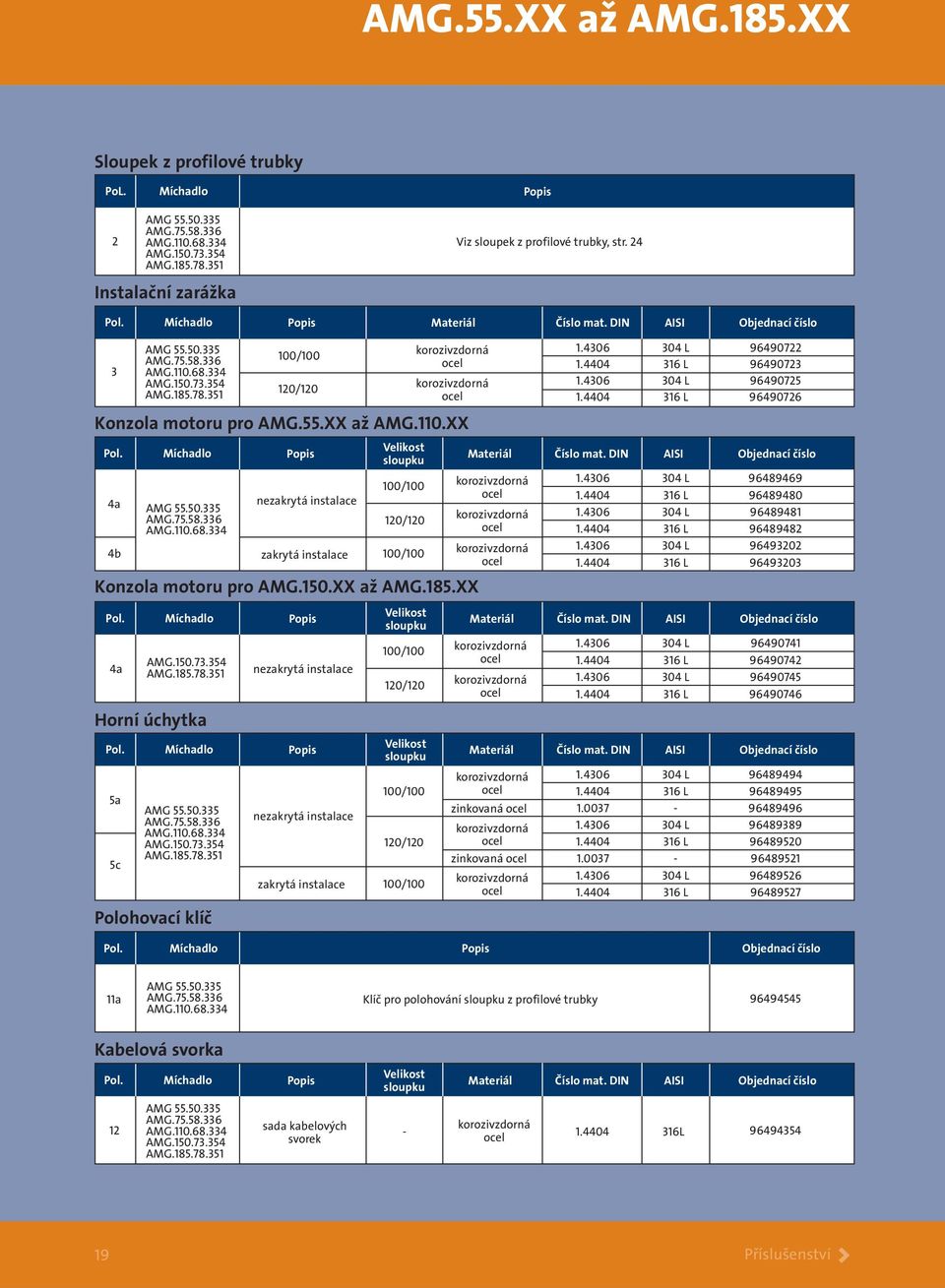

19 AMG.55.XX až AMG.185.XX Sloupek z profilové trubky PoL. Popis 2 AMG AMG AMG AMG AMG Instalační zarážka Viz sloupek z profilové trubky, str a 4b AMG AMG AMG AMG AMG AMG AMG AMG /120 nezakrytá instalace zakrytá instalace 120/120 Konzola motoru pro AMG.55.XX až AMG.110.XX Konzola motoru pro AMG.150.XX až AMG.185.XX 4a AMG AMG Horní úchytka 5a 5c AMG AMG AMG AMG AMG Polohovací klíč L L L L nezakrytá instalace 120/ L L L L L L nezakrytá instalace zakrytá instalace 120/120 zinkovaná zinkovaná L L L L L L L L L L Popis Objednací číslo 11a AMG AMG AMG Klíč pro polohování z profilové trubky Kabelová svorka AMG AMG AMG sada kabelových AMG svorek AMG L Příslušenství >

20 20 >

21 AMG.55.XX až AMG.185.XX Stojan s navijákem pro AMG.55.XX až AMG.110.XX 14a AMG AMG AMG nezakrytá instalace 120/120 zinkovaná zinkovaná L L L L Stojan s navijákem pro AMG.150.XX až AMG.185.XX 14a AMG AMG nezakrytá instalace 120/120 zinkovaná zinkovaná L L L L Výložník jeřábku s navijákem pro AMG.55.XX až AMG.110.XX 14e AMG AMG AMG nezakrytá instalace 120/120 zinkovaná zinkovaná Výložník jeřábku s navijákem pro AMG.150.XX až AMG.185.XX L L L L e AMG AMG nezakrytá instalace 120/120 zinkovaná zinkovaná L L L L Jeřábek s řetězovým kladkostrojem a řetězem pro AMG.55.XX až AMG.110.XX 14c AMG AMG AMG zakrytá instalace - hliník Zvedací a jisticí řetěz 15a AMG AMG AMG zakrytá instalace L Příslušenství >

22 AFG Instalace aktivátorů proudění AFG AFG.xx.130.xx AFG.xx.180.xx a AFG.xx.230.xx Spodní deska, fixovaná 1 Aktivátor proudění Materiál Číslo mat. DIN AISI Objednací číslo AFG.XX.130.XX AFG.XX.180.XX AFG.XX.230.XX Spodní deska, fixovaná L L L L Pos. 2 Aktivátor proudění Všechny AFG Popis viz sloupek z profilové trubky, str Příslušenství >

23 AFG Instalační zarážka Aktivátor proudění Materiál Číslo mat. DIN AISI Objednací číslo 3 Podpěrka instalační zarážky 3a AFG.XX.130.XX AFG.XX.180.XX AFG.XX.230.XX Aktivátor proudění Materiál Číslo mat. DIN AISI Objednací číslo AFG.XX.130.XX AFG.XX.180.XX AFG.XX.230.XX L L L L L L L L Konzola motoru Aktivátor proudění Materiál Číslo mat. DIN AISI Objednací číslo 4 AFG.XX.130.XX AFG.XX.180.XX AFG.XX.230.XX L L L L Horní úchytka Aktivátor proudění Materiál Číslo mat. DIN AISI Objednací číslo 5 Všechny AFG L L Odlehčovací lanko Aktivátor proudění Materiál Číslo mat. DIN AISI Objednací číslo 6 Všechny AFG L Jeřábek s navijákem Aktivátor proudění Materiál Číslo mat. DIN AISI Objednací číslo 9 Všechny AFG - hliník Plošina Aktivátor proudění Materiál Číslo mat. DIN AISI Objednací číslo 10 AFG.XX.130.XX - zinkovaná Kabelová svorka Aktivátor proudění Materiál Číslo mat. DIN AISI Objednací číslo 12 Všechny AFG L Příslušenství >

24 AMD, AMG, AFG Maximální dovolená délka profilového Typ Maximální dovolená délka profilového 60 x 60 x 3 mm 80 x 80 x 3 mm 100 x 100 x 3 mm 100 x 100 x 4 mm 100 x 100 x 5 mm 120 x 120 x 5 mm AMD > 10 m AMD.15.45B.710 > 10 m AMD.25.45B m > 10 m (* AMD.35.45B m > 10 m (* AMD.45.45B m > 10 m (* AMD m > 10 m (* AMD m > 10 m (* AMD m > 10 m (* AMG > 10 m AMG > 10 m AMG > 10 m AMG > 10 m AMG > 10 m AMG m > 10 m AMG m 9 m > 10 m AMG m 6.5 m 7.5 m 10 m AMG m 5.0 m 6.0 m 7.5 m AFG m (** AFG m (** AFG m (** AFG m (** AFG m (** AFG m (** AFG m (** AFG m (** AFG m (** AFG m (** AFG m (** AFG m (** (* Vyžaduje speciální montážní konzolu motoru - kontaktujte Grundfos. (** Jedná-li se o hlubší nádrž, kontaktujte Grundfos. Profilový sloupek Materiálová specifikace a objednací čísla profilových sloupků. Uvedená čísla se vztahují k 1 m délky profilových sloupků. V objednávce uveďte požadovanou délku. Materiál Číslo mat. DIN AISI Objednací číslo 60/60/3 80/80/3 /3 /4 /5 120/120/5 * L 304 L 304 L 304 L 304 L 304 L L 316 L 316 L 316 L 316 L 316 L * Použití profilové trubky 120 x 120 mm pro AMG vyžaduje redukční kus 120/100 mm pro spodní úchytku - viz strana Příslušenství >

25 AMD, AMG, AFG Různé Relé pro snímač průsaku Typ ALR-20/A Elektrický kabel 1) A07RN-F 12G Elektrický kabel 1) A07RN-F 12G Elektrický kabel 1) A07RN-F 12G Ocelové lanko, O 4 mm pro AMD 1) L Ocelové lanko, O 6 mm pro AMG a AFG 1) L ) Uvedená čísla se vztahují vždy k 1 m kabelu, popř. lanka. V objednávce uveďte požadovanou délku 25 Příslušenství >

26 Rozměry Míchadla typu AMD Míchadla typu AMG Rozměry [mm] Hmotnost Typ A B C D E 1) AMD Míchadla typu AMD.XX.45.XXX Typ Rozměry [mm] A B C D E Hmotnost AMG AMG AMG AMG AMG AMG AMG AMG AMG Aktivátory proudění typu AFG Typ Rozměry [mm] A B C D E Hmotnost AMD.15.45B AMD.25.45B AMD.35.45B AMD.45.45B AMD AMD AMD Poznámka: Všechny hmotnosti jsou včetně montážní konzoly motoru. Typ Rozměry [mm] A B C D E Hmotnost AFG AFG AFG AFG AFG AFG AFG AFG AFG AFG AFG AFG Technické údaje >
