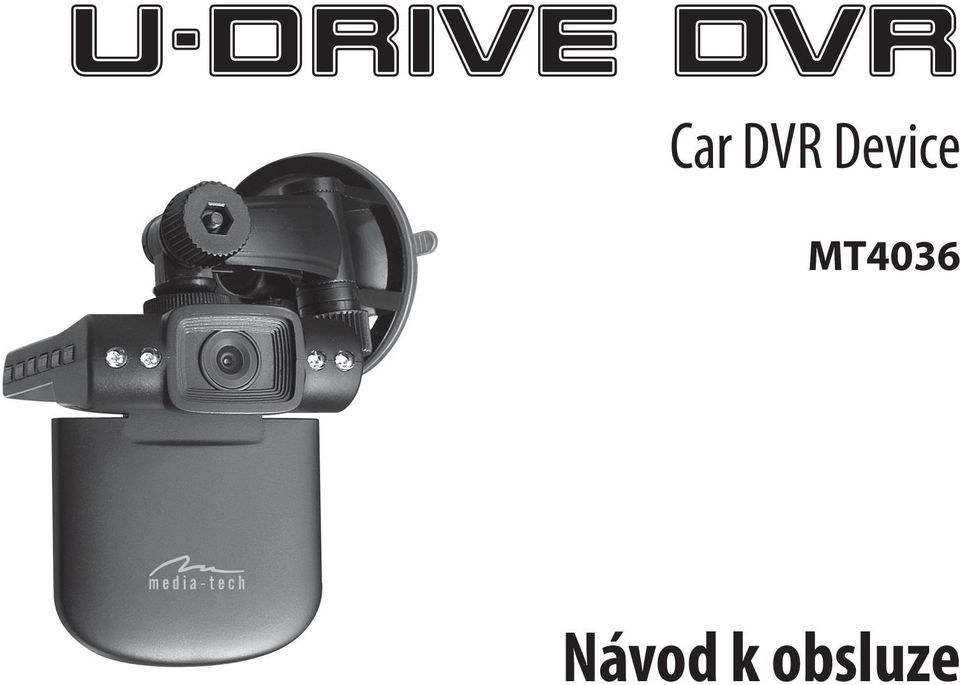

1 U-DRIVE DVR Car DVR Device MT4036 Návod k obsluze

2 CZ 2 Úvod Děkujeme vám za zakoupení MT4026 U-DRIVE DVR. Jedná se o speciální kameru k natáčení filmů z pohledu řidiče auta. Širokoúhlá čočka, HD video se zvukem,záznam na SD kartu, a mnoho dalších funkcí připraví váš automobil na vzrušující jízdu. Prosím přečtěte si tento návod před použitím přístroje. Obsah balení MT4036 Nabíječka do auta (vstupní napětí DC12/24V, výstupní napětí DC 5V), Držák s přísavkou, Kabel USB, Kabel AV, Návod k obsluze. Popis zařízení 1. Slot na kartu SD/MMC 2. Mikrofon 3. Dioda status LED 4. Zásuvka 5V DC 5. Zásuvka miniusb 6. Výstup AV 7. Reset 8. Tlačítko MODE 9. Tlačítko DOWN 10. Tlačítko UP 11. Tlačítko REC/ SNAP 12. Tlačítko MENU 13. Tlačítko ON/OFF 14. Objektiv 15. Reproduktor 16. Otvor pro stativ 17. Displej 2.5 LCD

3 Instalace 1. Rozbal obsah balení. 2. Před prvním použitím zařízení nabijte. Zapoj zařízení do USB portu v počítači PC za pomocí kabelu USB. Plného nabití dosáhnete cca. 3-4 hodinách. CZ 3. Můžete také použít nabíječku do auta, zapoj jeden konec do zásuvky 5V MT4036, druhý konec zapoj do zásuvky v autě. 3

4 4. Vložte naformátovanou kartu SD/SDHC do slotu jak je ukázáno níže: 2 1 HD 4 REC 5 00:11:09 SD 6 3 CZ :28: Stiskněte tlačítko ON/OFF pro zapnutí zařízení. MT4036 po zapnutí automaticky zahájí nahrávání. 1. Ikona režimu. 2. Symbol rozlišení videa. 3. Indikátor provozu infračervených diod. 4. Podčas nahrávání ikona REC bliká. 5. V průběhu nahrávání ukazuje jak dlouho trvá nahrávání. Pokud zařízení nenahrává, ukazuje kolik je možno ještě nahrát na kartu SD. 6. Indikátor karty SD v zařízení. 7. Indikátor stavu nabití akumulátoru. 8. Indikátor aktuálního času a datumu. 4

5 Dva způsoby zapnutí zařízení: Napájení z vestavěného akumulátoru Li-Ion Stlač tlačítko ON/OFF pro zapnutí zařízení, opětovným stiskem zařízení vypnete. Nabíjení: zapojte MT4036 k počítači PC za pomocí kabelu USB. Červená a zelená dioda status se rozsvítí, po dosažení plného nabití červená dioda zhasne. Napájení pomocí autonabíječky Zařízení se zapne automaticky jakmile zjistí napětí v zásuvce zapalovače. Nastartujte motor a zařízení se zapne a začne nahrávat. Vypněte motor, nahrané soubory se uloží a zařízení se po chvíli vypne. Nabíjení: pokud zapojíte autonabíječku do MT4036 červená LED dioda se rozsvítí, po dobití zhasne. Během nahrávání bude červená dioda svítit, zelená bude blikat. Nahrávání Po spuštění zařízení začne automaticky nahrávat, zelená LED během nahrávání bliká. Video je zaznamenáno na kartu SD / SDHC. Chcete-li zastavit nahrávání stiskněte tlačítko REC / SNAP nebo vypněte motor, pokud je přístroj napájen z autozásuvky, zelená LED zhasne. Důležité! Používáte-li funkci detekce pohybu Motion detect video se bude zaznamenávat v nepřetržitém cyklu. Pokud je SD karta plná, zařízení automaticky přepíše starší nahrané soubory. Nastavení videa Zapněte zařízení, stiskněte tlačítko MENU pro vstup do nastavení videa. Stiskněte tlačítko UP nebo DOWN pro navigaci, pak stiskněte tlačítko REC/ SNAP pro postup dále. Image Size: [HD 1280x720/640x390] režim video. Time Stamp: [On/Off] datum a čas zapnout/vypnout. Motion detect: [On/Off] detekce pohybu zapnout/ vypnout. Důležité! Pokud použijete funkci Motion detect záznam se automaticky spustí když je detekován pohyb v zadaném čase Record Time. Audio record: [On/Off] nahrávání zvuku zapnout/ vypnout. Record time (max. délka souboru): [2 min/5 min/15 min] (delší záznamy budou děleny do svazků) Night mode:[disable/auto] infračervené diody vypnuté/auto Setup - Format: vyberte OK pro naformátování SD 5 CZ

6 CZ 6 - Language: vyberte jazyk menu - Default settings: vyberte OK pro tovární nastavení - Frequency: vyberte 50Hz nebo 60Hz - Date: zadejte aktuální datum a čas Režim DSC Spusťte počítač a stiskněte tlačítko MODE pro vstup do režimu DSC. Chcete-li vyfotografovat snímek, stiskněte tlačítko REC / SNAP. Chcete-li přejít do režimu DSC stiskněte tlačítko MENU, pomocí tlačítek UP nebo DOWN pro navigaci, stiskněte tlačítko REC / SNAP pro změnu vybrané volby. 1. Image Size: [5M 2560x1920/3M 2048x1536/2M 1600x1200/1M 1280x1024] vyberte rozměr snímku 2. Time Stamp: [On/Off] datum a čas zapni/vypni. 3. Night mode: [disable/auto] infračervené diody vypnuté/auto. Režim Playback Spusťte počítač a stiskněte dvakrát tlačítko, MODE pro vstup do režimu přehrávání. Pomocí tlačítek UP nebo DOWN pro výběr položky, stiskněte tlačítko REC/ SNAP pro spuštění náhledu. Stiskněte tlačítko MENU pro otevření možnosti pro přehrávání. Pomocí tlačítek UP nebo DOWN navigujte, stiskněte tlačítko REC / SNAP pro změnu vybrané volby. 1. Delete [This image/all/cancel] smazat tento soubor /všechny/zruš. 2. Show thumbnails [OK/Cancel] ukaž miniatury zapnout/vypnout. 3. Volume adjust [1/2/3/4/5/6] nastavení hlasitosti. Režim USB Pomocí kabelu USB připojte zařízení k USB portu na vašem PC. Systém rozpozná a nainstaluje nové paměťové zařízení USB. Nyní máte přístup k souborům na paměťové kartě SD. Prohlížení na TV Připojte své zařízení k televizoru pomocí AV kabelu. Po spuštění se zařízení automaticky přepne do režimu přehrávání. Proveďte činnosti popsané v výše v oddílu režimu Playback.

7 Specifikace: 1 MPix CMOS senzor, Objektiv širokoúhlý, Rozlišení: HD 1280x720@30fps, nebo 640x390@30fps, Formát nahraného souboru: AVI, Rozlišení snímku: do 2560x1920pix, Zabudovaný mikrofon, Výstup AV, Standardní stativový závit ¼, Zabudovaný akumulátor Li-Ion, Displej 2.5 TFT LCD, Funkce automatického nahrávání (při napájení z autonabíječky), Kompatibilita karet SD/SDHC: do 64GB. * Specifikace a vzhled přístroje se mohou změnit bez předchozího upozornění. CZ 7
