1 SLO - NAVODILO ZA NAMESTITEV IN UPORABO Št. izd. : Tiskalnik nalepk Brother P-touch 1005FB 1

2 Uvod Z vašim tiskalnikom nalepk imate možnost ustvariti vrsto različnih nalepk za vsako priložnost. Izbirate lahko med različnimi okvirji nalepke, velikostjo pisave in drugimi karakteristikami, ki pripomorejo k izpolnitvi vaše idejne nalepke. Kot dodatno lahko izbirate med različnimi širinami nalepke, prav tako nismo pozabili na celoten spekter barv, s katerimi popestriti izgled vaših nalepk. Prosimo vas, da pred uporse seznanite z navodili pred uporabo izdelka, svetujemo pa vam prav tako, da navodil ne zavrzite. Opozorilo: Vedno uporabljajte napravo pri priporočeni električni napetosti in to z AC adapterjem (AD-24). Kakršenkoli drugačen način uporabe lahko privede do okvare naprave. Iztakite vašo napravo iz električne vtičnice med nevihto, saj lahko pride do električnega udara (strela) v vaši električni napeljavi. AC adapterja ne uporabljajte v vlažnih prostorih, kot je kopalnica. Ne preobremenite električne napetosti vaše električe vtičnice. Na električno vtičnico in električni vtikač ne postavlajjte težkih predmetov. Ko želite iztakniti električni vtikač iz električne vtičnice, to naredite s prijemom električnega vtikača. Da nevtralizirate pojav električnega udara, poskrbite da je električni vtikač trdno zasidran v električni vtičnici. AC adapeterja in električne vtičnice se ne dotikajte s mokrimi rokami. Ne poskušajte modificirati AC adapterja ali baterij. Prenehajte z uporabo naprave, če pride do eksternalij kot so previsoka temperatura naprave, močan vonj, deformacije naprave ali drugih netipničih dogodkov. V tem primeri nemudoma iztaknite vaš AC adapter in odstranite baterije iz naprave. Med menjavo baterij ne uporabljajte kovinskih predmetov. Baterij ne zavrzite v ogenj. Previdno: Da se izognete morebitnim poškodbam, se ne dotikajte ostrih delov naprave. Eden izmed omenjenih delov je tam, kjer nalepka izstopi iz naprave. Ne pritiskajte na del naprave, ki nalepko odreže. (cutter lever). Če naprave ne boste uporabljali nekaj časa, je priporočljivo da iztaknete vaš AC adapter iz električne napeljave in odstranite baterije. (Pozor: Ko boste prekinili dotok energije do vaše naprave, bodo vsi podatki na zaslonu izgubljeni. Prav tako boste morali ob ponovnem vklopu naprave nastaviti jezik, čas in datum). Ne uporabljajte starejših in novejših baterij istočasno.(manj in bolj polnih) Prav tako ne uporabljajte različnih baterij različnih blagovnih znamk. Ob napačni uporabi baterij lahko pride do razlitja baterij in posledično do okvare celotne naprave. Da povečate uporabni čas naprave, bodite pozorni, da vam naprave na pade na tla. Nalepka se lahko odlepi. Čas, ko nalepka»zdrži«na predmetu je odvisen od lokacije, materiala predmeta in drugih dejavnikov okolja (vlaga, veter, temperatura...). Prav tako lahko ob neustreznih razmerah okolja pride do prenosa barve nalepke na predmet, zato pred nanosom nalepke preverite dejavnike okolja in material predmeta. Vsi podatki bodo izgubljeni, če pride do popolne izpraznitve baterij. 2

3 Varnostni ukrepi: Tiskalnik nalepk uporabljajte samo na načine, ki so opisani v teh navodilih za uporabo. Vsaka drugačna uporaba naprave lahko privede do okvare naprave ali do nepopravljive škode. Pri uporabi naprave uporabljajte samo nalepke, ki so označene z TZ. NE uporabljajte nalepk, ki niso označene s. Naprave ne čistite s čistilnimi sredstvi, ki vsebujejo alkohol. Pri čiščenju uporabljajte suho krpo. Ne dotikajte se glave naprave (»print head«) s prsti. Čiščenje glave naprave je dovoljeno samo s suho, bombažno krpo. V izhodni del naprave ni dovoljeno vstavljati tujkev. Naprave ne izpostavljajte neposrednim sončnim žarkom, dežju, ekstremno visokim ali nizkim temepraturam, vlagi, prahu... Standardna temperatura: od 50 F do 95 F (od 10 C do 35 C). Ne poskušajte izdelati nalepk brez traku, nameščenega v kasetnem prostoru. V tem primeru lahko pride do okvare glave naprave. 1. Priprava Oskrba z energijo & prostor za trak 1 Pokrovček prostora za trak 2 Glava naprave (»print head«) 3 Rezilo 1. Odprite prostor za trak s pritiskom na zgornji hrapavi del naprave. Če je trak že vstavljen v napravi, ga odstranite. Če so baterije že vstavljene, jih odstanite iz naprave. Med menjavo traka in baterij naj bo naprava izključena. 2. V napravo vstavite 6 alkalnih baterij (AAA; LR03). Bodite pozorni, da so pravilno vstavljene. Orientirate se lahko z znakoma + in -. Baterije naj bodo enake blagovne znamke. 3

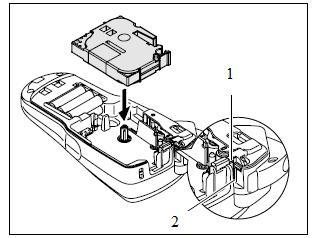

4 3. Vstavite trak v kasetni prostor 1 Konček traku 2 Nazobčan kolešček 3 Usmerjevalnik traku 1 Ostri rob 2 Izhod Bodite prepričani da trak pravilno poteka skozi usmerjevalnike. Če trak ni napet, ga napnite s pomočjo nazobčanega koleščka. Za to napravo je primeren samo trak z oznako TZ. 4. Previdno in trdno zaprite pokrovček. Uporaba AC adapterja (AD 24) 1. Del kabla vstavite v vhod, ki je na spodnji strani naprave.(glej sliko spodaj) 2. Drugi del kabla vstavite v električno vtičnico. *Priporočljiva je istočasna uporaba adapterja in baterij (AAA LR03). 4

5 2. Operacije Tipkovnica in LCD zaslon 1 - Velikost pisave. 2 Drsnik. 3 Velike/male črke. 4 Čas in datum. 5 Gumb za vklop naprave (POWER) 6 Smer (levo/desno). 7 Gumb razveljavi (CLEAR). 8 Številčna tipkovnica. 9 Gumb za male/velike črke. 10 Gumb za simbole. 11 Širina pisave. 12 Stil pisave Podčrtaj/okvir. 14 Dolžina nalepke. 15 Gumb PRINT. 16 Gumb potrdi ENTER. 17 Gumb vrni, briši (BACKSPACE). 18 Funkcije Črke. 20 Naglasna znamenja. 21 Presledek. 5

6 Maksimalno število prikazanih znakov na LCD zaslonu znaša 12, vendar lahko naprava sprejme 80 znakov. Začetne nastavitve 1. Vključite vaš tiskalnik nalepk. Napravo poganja 6 AAA alkalnih baterij ali opcijski AC adapter. Napravo aktivirate s pritiskom na gumb POWER Nastavite jezik izbirate lahko med naslednjimi jeziki English/Espanol/Francais/Hrvatski/Italiano/Magyar/Nedrinds/Norsk/Polski/Romana/Slovensk i/slovensky/suomi/svenska/česky/dansk/deutsch. Začetna nastavitev jezika je angleščina. [Jezik] Izberite želeni jezik s gumboma, nato pritisnite gumb enter - 3. Nastavite mersko enoto (mm/inč) Začetna nastavitev merske enote je inč. Izberite želeno mersko enoto s gumbona, nato pritisnite gumb 4. Nastavite datum (MM/DD/YY) in čas (hh:mm) Primer: nastavitev datuma in časa na: 21 oktober 2007, 10:30 AM Izberite željen prikaz dopoldanskega (AM) ali popoldanskega časa (PM) s gumboma, nato pritisnite gumb enter 6

7 Dodatno : Naprava se avtomatsko dekativira, če ne uporabljate tipkovnice vsaj 5 sekund. Da prekinete operacijo pritisnite gumb backspace - Da aktivirate začetne nastavitve, izključite napravo in medtem ko tiščite gumba in, pritisnite gumb, da ponovno vklopite napravo. Na koncu izspustite gumba in. 3. Napotki Iskanje in odstranitev tehničnih motenj Napaka ERROR NAPAKA - ERROR Vzrok/Rešitev Battery Skoraj prazna baterije. Zamenjajte stare/prazne baterije z novimi/polnimi baterijami. BATTERY! Baterije bodo v kratkem popolnoma prazne! Invalid Nad smernikom (cursor) ni teksta. Napačno izbran znak. Napačna številka je izbrana za male/velike črke ali dolžnino nalepke. No text Poskusili ste natisniti nalepko. V spominu naprave ni ničesar shranjeno. Line Lmt Poskusili ste tretjič pritisnite gumb enter. Poskusili ste stiskati dvovrstični tekst, v kasetnem prostoru pa je vstavljen papir (trak) velikosti 9/64 inča (3.5 mm) ali ¼ inča (6mm). No Cassette Poskusili ste natisniti nalepko, vendar v napravi ni traku. Cutter Error Rezalnik ne deluje pravilno. Full Vnešeno je bilo maksimalno število znakov in to je 80. Text Lmt No Frame OK? Dolžina besedila je dosegla maksimalno velikost. Tiskanje na trak velikosti 9/64 inča (3.5 mm) s nepravilno nastavitvijo okvirja (izberite gumb enter za tiskanje brez okvirja ali pritisnite gumb backspace za preklic tiskanja) 7

8 Kaj narediti ko... Problem Rešitev Po vklopu še vedno vidimo prazen lcd zaslon. Preverite ali so baterije pravilno vstavljene. Če so baterije skoraj prazne, jih zamenjanjte z novimi/polnimi. Preverite ali je vaš adapter vključen v električno vtičnico. Nastisnete nalepko in opazite, da je na obeh straneh besedila preveč odvečnega prostora. Glejte meje in meja traku v teh navodilih za uporabo in izberite nastavitev - pol [half] ali skrči - [narrow]. Naprava ne tiska ali ne tiska pravilno. Preverite ali je bil trak pravilno vstavljen. Če je kasetni prostor prazen, vstavite v njega nov trak. Preverite ali je kasetni prostor pravilno in trdno zaprt. Nastavitve so se same od sebe resetirale. Baterije so po možnosti skoraj prazne. Ko je naprava brez energije minimalno 2 minuti, bodo vsi podatki v spominu resetirani in se jih bo potrebno ponovno nastaviti. Se na traku pojavi črna vodoravna črta. Možno je, da je v napravi prah ali umazanija. Odstranite trak v kasetnem prostoru in prostor ter glavo naprave očistite s suho bombažno krpo Se naprave ne odziva (zaklenjena tipkovnica). izključite napravo in medtem ko tiščite gumba in, pritisnite gumb, da ponovno vklopite napravo. Na koncu izspustite gumba in. Pozor! V tem primeru so vsi podatki zbrisani iz spomina naprave. Se naprave izklopi, ko želite tiskati. Možno je, da so baterije skoraj prazne. Preverite ali so baterije pravilno vstavljene v napravo. Se trak v notranjosti naprave zatakne ali pa trak ne teče gladko skozi napravo Želite ponovno nastaviti napravo. Preverite ali je trak pravilno vstavljen in ali poteka skozi usmerjevalnike traku. Med tiskanjem se ne dotikajte rezalnika. Pritisnite tipko CLEAR in izberite [TxT%Format] Specifikacije Dimenzije naprave Masa (teža) Energija Velikost traku 4.3 inč. X 8.1 inč. X 2.3 inč. Ali 107,4 mm x mm x 56.6 mm 365 gramov (s baterijami ter trakom) 6 AAA baterij (LR03) ali opcijski AC adapter (AD24) TZ trak (širina): 3.5 mm ali 6mm ali 9mm ali 12mm 8

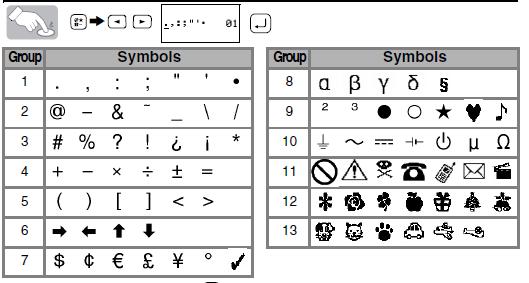

9 Dodatki (opcijsko, odvisno od vsebine paketa) Dodatni trakovi AC adapter AD24 Rezalnik TC5 Če pride do pojava, da je vaš rezalnik ob vedno ponovni uporabi premalo oster, ga zamenjate z novim, bolj ostrim rezalnikom. 1. Oblikovanje besedila Male/Velike črke Velike črke ; Male črke Dvovrstično besedilo Postavite smernik (cursor) tam, kjer se konča prva vrstica in pritiniste tipko enter - Za dvovrstično besedilo potrebujete trak velikosti (širine) 9mm ali 12mm. Na zaslonu se pojavi znak na vaši nalepki pa. Vstavljanje simbolov (znakov) Da preidete na naslednjo skupino simbolov pritisnite gumb. Da prekličete operacijo pritisnite gumb backspace - 9

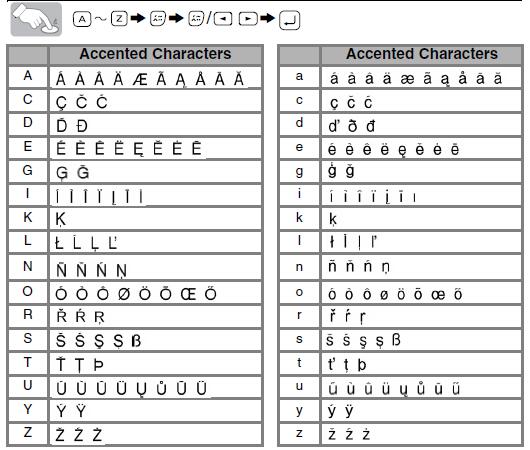

10 Vstavljanje naglasnih (Accented) znamenj Da prekličete operacijo pritisnite gumb backspace - Vrsti red naglasnih znamenj je odvisen od izbranega jezika. Brisanje znakov Znak zbrišete s pritiskom na gumb backspace - zbrisal zadnji znak na zaslonu. S vsakim pritiskom na gumb se bo Če želite zbrisati celotno besedilo in nastavitve naredite naslednje. (glej sliko spodaj) Če želite zbrisati samo besedilo naredite naslednje. (glej sliko spodaj) 10

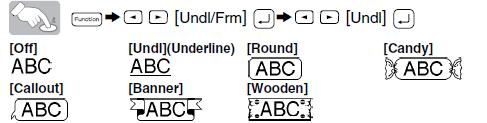

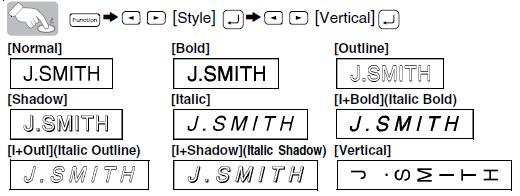

11 2. Oblikovanje nalepk Velikost (Size) Large - največja velikost Medium - srednja velikost Small najmanjša velikost *Naprava avtomatsko prilagodi velikost besedila glede na dimenzijo traku. Širina (Width) Način prikaza besedila (style) & vertikalni način Podčrtaj (underline) & okvir (frame) *Opcijo okvirja lahko uporabite samo na traku dimenzije 3.5mm. 11

12 Tabulator Med deli besedila lahko vstavite prostor tabulator. Primer: tabulator med»abc«in»d«. Smernik naj bo postavljen tam, kjer želite postaviti tabulator (glej sliko spodaj) Na zaslonu se prikaže sledeče -, na nalepki pa -. Dolžina tabulatorja (tab legth) [od 0 do 100mm] Prav tako lahko nastavite dolžino tabulatorja s pritiskom na številke na vaši tipkovnici. Dolžina nalepke (Label legth) [od 30 do 300mm] Prav tako lahko nastavite dolžino nalepke s pritiskom na številke na vaši tipkovnici. Predloge Lahko izberete med šestimi že izbranimi dimenzijami nalepk za različne priložnosti. Uporaba za... Dolžina nalepke VCR VHS 140 mm Mini DV 42 mm Audio 89 mm CD 113mm File Tab 82 mm Divider 42 mm *Opomba v tabeli so oznake v angleškem jeziku. 12

13 3. Tiskanje nalepk Predogled tiskanja (text Preview) Pred tiskanjen nalepk si lahko ogledate predogled tiskanja. Na zaslonu se za trenutek prikaže celotno besedilo ter dolžina nalepke (v mm), nato se vrne za originalno besedilo. Pred tiskanjem si lahko ogledate samo besedilo, ki ne vključuje velikosti pisave, stila in drugih oblikovnih karakteristik (podčrtano, okvir...) Feeding (Tape Feed) Tiskanje (printing) Da odrežete nalepko, potisnite rezalnik v desni zgornji kot naprave. Da preprečite napake na nalepki, ne poskušajte nalepk rezati med tem, ko sta na zaslonu prikazana»print«ali»feed«. Ko je tiskanje nastavljeno, se bo na zaslonu pojavilo besedilo»ok to feed?«meje traku (tape margin) Full največ prostora ob straneh nalepke. Half srednje prostora ob straneh nalepke. Narrow najmanj prostora ob straneh nalepke. Verižno tiskanje ([chain prt] chain print) je namenjeno tiskanju več kot ene nalepke. Primer: Pred tiskanjem preverite ali ste napolnili napravo s trakom. V drugem primeru lahko pride do tega, da bo nalepka napaćno odrezana. 13

14 Opcija tiskanje (print option) o Kopije [copies] Maksimalno število kopij ene nalepke je 9. Prav tako lahko določite število kopij s pritiskom na številke tipkovnice. o Oštevilčenje [Numbering] Vsako izmed kopij lahko označite s številkami. Primer: označitev nalepk s številkami 0123, 0124 in 0125) o Zrcalna slika [mirror] 4. Primeri končanih nalepk Odlepite nalepko iz samolepilnega traku in jo nalepite na želeno mesto. 14

15 Uporabne funckije Datoteka (spomin) [File] ([memory]) Vaše nalepke lahko shranite v spomin naprave. Shranite lahko maksimalno devet nalepk. Prav tako lahko obsotječe nalepke spreminajte in jih zamenjate z drugimi vrstami nalepk. o Shraniti (to save) o Tiskati (to print) o Odpri datoteko (to open) *če želite shraniti nalepko čez drugo, že obostoječo nalepko se bo na zaslonu pojavil napis -»Overwrite?«. Če želite shraniti nalepko čez obstoječo nalepko, pritisnite gumb enter gumb backspace., če želite preklicati ta proces, pritisnite Funkcija čas/datum [time/date] Vašim nalepkam lahko dodate čas in datum. Na voljo je 8 različnih oblik prikaza časa in datuma. o Dodajanja časa in datuma vašim nalepkam: Smernik postavite tam, kjer želite vstaviti čas in datum. o Oblika časa in datuma [time/date] /Predloga /oblika datuma in časa Primer (21.okotber 2007, 3:30 PM - popoldne) M/D/Y 10/21/07 M/D/Y hm 10/21/07 03:30 PM D/M/Y 21/10/07 D/M/Y hm 21/10/07 03:30 PM D.M.Y D.M.Y hm :30 PM Y-M-D Y-M-D :30 PM *Za spremembo nastavitve datuma in časa glejte korak 4 pri začetnih nastavitvah. 15

16 GARANCIJSKI LIST Izdelek: Kat. št.: Conrad Electronic d.o.o. k.d. Ljubljanska c. 66, 1290 Grosuplje Fax: 01/ , Tel: 01/ Garancijska Izjava: Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne teči z izročitvijo blaga potrošniku. Garancija za izdelek je 1 leto. Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in mehanske poškodbe so izvzete iz garancijskih pogojev. Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po preteku garancije. Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, Klaus-Conrad-Strasse 1, Nemčija. Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Grosuplje, skupaj z izpolnjenim garancijskim listom. Prodajalec: Datum prodaje in žig prodajalca: Garancija velja od dneva nakupa izdelka, kar kupec dokaže s priloženim, pravilno izpolnjenim garancijskim listom. 16
