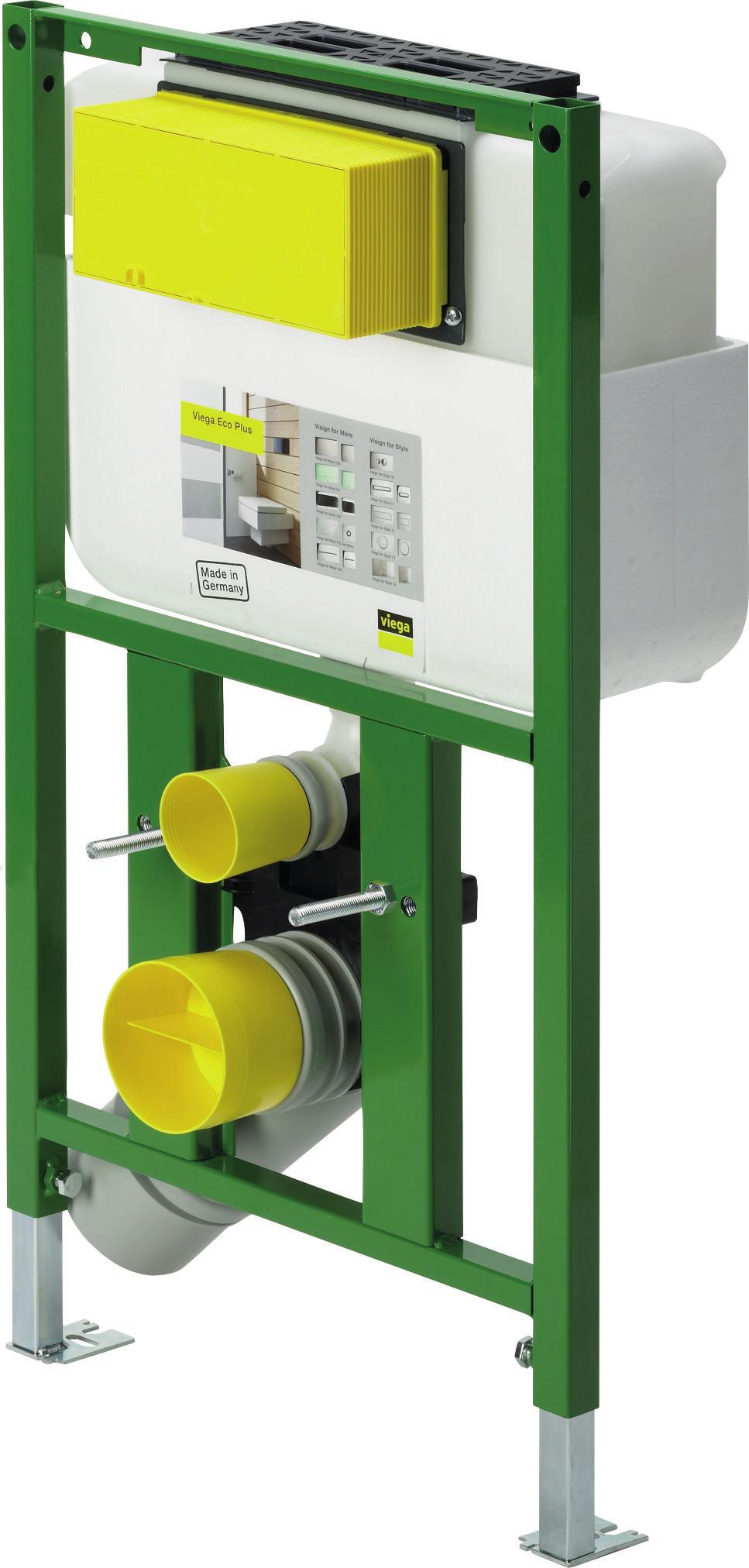

1 WC prvek Viega Eco Plus Návod k použití Viega Eco Plus Model Rok výroby: od 03/2014 cs_cz

2 WC prvek Viega Eco Plus 2 z 23

3 Obsah Obsah 1 O tomto návodu k použití Cílové skupiny Označení upozornění Poznámka k této jazykové verzi 5 2 Informace o výrobku Normy a pravidla Použití v souladu se stanovením výrobce Oblasti použití Popis výrobku Přehled Kompatibilní komponenty Protihluková ochrana Technické údaje 9 3 Manipulace Informace k montáži Montážní podmínky Montážní rozměry Potřebné nářadí Montáž Montáž WC prvku Přestavba ovládání Příprava volitelných variant splachování Nastavení splachovacího množství Čištění a údržba Likvidace 23 WC prvek Viega Eco Plus 3 z 23

4 O tomto návodu k použití 1 O tomto návodu k použití Pro tento dokument platí ochranná práva, další informace naleznete na viega.com/legal. 1.1 Cílové skupiny Informace v tomto návodu jsou určeny následujícím skupinám osob: odborníkům na sanitu a topení resp. vyškolenému odbornému personálu odborníkům na suchou výstavbu Nepřípustná je montáž, instalace a případná údržba tohoto výrobku osobami, které nemají výše uvedené vzdělání resp. kvalifikaci. Toto omezení neplatí pro možné pokyny k obsluze. Montáž výrobků Viega se musí provádět při dodržování všeobecně uznávaných technických pravidel a návodů k použití Viega. 1.2 Označení upozornění Výstražné a informační texty jsou odsazeny od ostatního textu a jsou speciálně označeny příslušnými piktogramy. NEBEZPEČÍ! Tento symbol varuje před možnými, život ohrožujícími zraněními. VAROVÁNÍ! Tento symbol varuje před možnými vážnými zraněními. UPOZORNĚNÍ! Tento symbol varuje před možnými zraněními. OZNÁMENÍ! Tento symbol varuje před možnými věcnými škodami. Upozornění vám poskytnou další nápomocné tipy. WC prvek Viega Eco Plus 4 z 23

5 O tomto návodu k použití 1.3 Poznámka k této jazykové verzi Tento návod k použití obsahuje důležité informace k výrobku resp. výběru systému, jeho montáži a uvedení do provozu, stejně jako k jeho řádnému používání a případným opatřením pro údržbu. Tyto informace k výrobkům, jejich vlastnostem a aplikačním technikám jsou založeny na aktuálně platných normách v Evropě (např. EN) anebo v Německu (např. DIN/DVGW). Některé pasáže v textu mohou odkazovat na technické předpisy v Evropě/Německu. Tyto předpisy by měly platit jako doporučení pro jiné země, ve kterých nejsou k dispozici příslušné národní požadavky. Příslušné národní zákony, standardy, předpisy, normy a jiné technické předpisy mají přednost před německými/evropskými směrnicemi v tomto návodu: Zde uvedené informace jsou pro jiné země a oblasti nezávazné a jak již bylo řečeno, je třeba je považovat za pomůcku. WC prvek Viega Eco Plus 5 z 23

6 Informace o výrobku 2 Informace o výrobku 2.1 Normy a pravidla Následující normy a pravidla platí v Německu resp. v Evropě. Národní legislativu najdete na webových stránkách příslušné země na viega.cz/ normy. Pravidla z oddílu: Oblasti použití / montážní podmínky Rozsah platnosti / upozornění Pravidla platná v Německu vhodné zděné stěny EN vhodné betonové stěny DIN 1045 vhodné rámové konstrukce DIN Pravidla z oddílu: Protihluková ochrana Rozsah platnosti / upozornění Splněné požadavky na protihlukovou ochranu Splněné požadavky na protihlukovou ochranu Splněné požadavky na protihlukovou ochranu Pravidla platná v Německu DIN 4109 DIN 4109 (příloha 2) VDI 4100 SSt I-SSt II 2.2 Použití v souladu se stanovením výrobce Oblasti použití WC prvek Viega Eco Plus je určen pro montáž na stěnové konstrukce a rámové konstrukce podle pravidel v oddíle Ä Pravidla z oddílu: Oblasti použití / montážní podmínky na straně Popis výrobku Přehled WC prvek má následující vybavení: WC prvek Viega Eco Plus 6 z 23

7 Informace o výrobku Obr. 1: Komponenty 1 - WC prvek Viega Eco Plus 2 - závitové tyče pro upevnění sanitárního objektu (rozteč 180 nebo 230 mm) 3 - nastavitelné podpěry 4 - odtokový oblouk 5 - výška připevnění WC keramiky: 330 mm 6 - podomítková splachovací nádržka Viega 2L 7 - značka 0,7 m nad horní hranou nášlapné vrstvy podlahy 8 - připevňovací sada (není předmětem dodávky model 8173) 9 - stavební ochrana splachovací armatury Kompatibilní komponenty WC prvek je kompatibilní se všemi běžnými WC keramikami, i s velkým vyložením (bezbariérové provedení). WC prvek mohou rozšířit následující kompatibilní komponenty: připevňovací sada (model 8173) přípojka sady pro hrubou stavbu (model ) Možnost montáže WC prvku do modulárního předstěnového instalačního systému Viegaswift (model ). WC prvek Viega Eco Plus 7 z 23

8 Informace o výrobku Namontujte komponenty podle návodu k použití jednotlivých komponent. Přípojka sady pro hrubou stavbu Sada pro hrubou stavbu je určena pro připojení elektrického spouštění splachování. Sada pro hrubou stavbu sestává z instalační trubky, krabice do dutých stěn a potřebné svorky. Instalační trubka spojuje krabici do dutých stěn s podomítkovou splachovací nádržkou. Kompatibilní ovládací desky Výrobek Označení Model Standard ovládací deska Standard Visign for Style ovládací deska Visign for Style 10 ovládací deska Visign for Style 11 ovládací deska Visign for Style 12 ovládací deska Visign for Style 12 ovládací deska Visign for Style 13 ovládací deska Visign for Style funkční jednotka Visign for More Visign for Care sensitive Visign for More sensitive ovládací deska Visign for More 100 ovládací deska Visign for More 101 ovládací deska Visign for More 102 ovládací deska Visign for More 103 ovládací deska Visign for More 104 ovládací deska sensitive Visign for Care ovládací deska sensitive Visign for More 100 ovládací deska sensitive Visign for More V ,5 V WC prvek Viega Eco Plus 8 z 23

9 Informace o výrobku Výrobek Označení Model Visign for Public ovládací deska sensitive Visign for More 103 ovládací deska sensitive Visign for More 103 ovládací deska Visign for Public 1 ovládací deska Visign for Public 2 oddálené splachování Visign for Public V ,5 V krycí deska Visign for Public Protihluková ochrana WC prvek splňuje požadavky na protihlukovou ochranu uvedené v oddíle Ä Pravidla z oddílu: Protihluková ochrana na straně Technické údaje Splachovací množství malé splachovací množství velké splachovací množství Výrobní nastavení Rozsah nastavení Výrobní nastavení Rozsah nastavení cca 3 l cca 3 4 l cca 6 l cca 6 9 l WC prvek Viega Eco Plus 9 z 23

10 3 Manipulace 3.1 Informace k montáži Montážní podmínky Vhodné stěny WC prvek Viega je určen pro montáž na stěnové konstrukce a rámové konstrukce podle pravidel v oddíle Ä Pravidla z oddílu: Oblasti použití / montážní podmínky na straně 6. WC prvek se smí montovat jen na rovné plochy stěn. Stavební výška U stavební výšky se musí dodržet vyznačená výška horní hrany nášlapné vrstvy podlahy. Montážní hloubka Montážní hloubka může být v rozmezí 85 mm až 200 mm. WC keramika WC prvek se může použít jen v kombinaci s nástěnnými WC (rozteč připevnění 180 mm nebo 230 mm). Splachování WC prvek může být rozšířen o oddálené splachování Visign for Public1 (model ) nebo o elektrické splachování (model nebo ). Příslušná varianta splachování musí být připravena dříve, než se WC prvek obloží a položí dlažba. Pro přípravu oddáleného splachování Visign for Public1 je zapotřebí příslušná prázdná trubka (je předmětem dodávky oddáleného splachování). WC prvek Viega Eco Plus 10 z 23

11 3.1.2 Montážní rozměry Rozměry Potřebné nářadí vrtačka s 10mm vrtákem ráčna s nástrčnými hlavicemi: 13 mm / 17 mm otevřený klíč nebo klíč s okem: 10 mm / 13 mm / 17 mm / 19 mm 3.2 Montáž Montáž WC prvku Zděné a betonové stěny Při montáži více WC prvků s odstupem > 490 mm byste měli použít mezikonzolu (model 8165). Při montáži dodržujte návod k použití mezikonzoly. WC prvek Viega Eco Plus 11 z 23

12 Zděná stěna Ø10 X3 X2 X1 Určete a vyznačte body pro připevnění. X1: 390 mm (model ) X2: 440 mm (model 8173) X3: 810 mm. Vyvrtejte otvory Pomocí otevřeného klíče (VK 13) přimontujte připevňovací sadu _B2 Vyrovnejte WC prvek do výšky (VK 17) podle výškové značky. Vyznačte na zemi body pro připevnění. 17 WC prvek Viega Eco Plus 12 z 23

13 Vyvrtejnte otvory pro připevnění k podlaze. Ø10 17 Připevněte WC prvek k podlaze pomocí otevřeného klíče (VK 13) a přiložených hmoždinek a šroubů. Nastavte montážní hloubku předstěnového prvku (200 mm) pomocí otevřeného klíče (VK 17). 13 Namontujte závitové tyče pro WC (rozteč 180 nebo 230 mm) Uchyťte odtokový oblouk click WC prvek Viega Eco Plus 13 z 23

14 Manipulace Namontujte stavební ochranu na splachovací armaturu. Nasaďte ochranná víčka na závitové tyče WC keramiky. Namontujte ochrannou zátku. Připojte vodu. 2x WC prvek Viega Eco Plus Obložte WC prvek dvojitě sádrokartonovými obkládacími deskami pro vlhké prostory (model ) (2 x 12,5 mm). 14 z 23

15 Rámová konstrukce na straně stavby V případě potřeby přestavte hloubku nohy 75 mm (předmontováno) na 50 mm. Vytáhněte nohu a otočte ji o Stavební výšku určete podle označení horní hrany nášlapné vrstvy podlahy na straně stavby. Vytáhněte WC prvek nahoru a vyrovnejte (výšková značka). Utáhněte nohy otevřeným klíčem (VK 17). 17 Vyznačte otvory pro podpěrné nožky. WC prvek Viega Eco Plus 15 z 23

16 Vyvrtejte otvory. Ø10 Připevněte prvek k podlaze (VK 13). 13 Přiloženými šrouby připevněte WC prvek na rámovou konstrukci. Připojte WC prvek k rámové konstrukci, aby lícoval. 4x WC prvek Viega Eco Plus 16 z 23

17 Manipulace Namontujte závitové tyče pro WC (rozteč 180 nebo 230 mm) Uchyťte odtokový oblouk click Namontujte stavební ochranu na splachovací armaturu. Nasaďte ochranná víčka na závitové tyče WC keramiky. Namontujte ochrannou zátku. V případě potřeby namontujte redukční kus. Připojte vodu. WC prvek Viega Eco Plus 17 z 23

18 30 Zakryjte profily rámové konstrukce pomocí deskových pruhů 30 cm. 2x Obložte WC prvek dvojitě sádrokartonovými obkládacími deskami pro vlhké prostory (model ) (2 x 12,5 mm) Přestavba ovládání Ovládání může být volitelně zepředu nebo seshora. V dodávaném stavu je ovládání namontováno zepředu. Při přestavbě ovládání postupujte následujícím způsobem: Sejměte boční kryt splachovací nádržky. WC prvek Viega Eco Plus 18 z 23

19 Vytlačte třmen dozadu z držáku mechaniky. Otočte zajištění mechaniky o 90 proti směru hodinových ručiček. ð Mechanika je odblokovaná a může se vyjmout. Vyjměte mechaniku. Vyjměte horní revizní kryt. WC prvek Viega Eco Plus 19 z 23

20 Nasaďte mechaniku seshora do splachovací nádržky. Dávejte při tom pozor, aby se lišty na horním a spodním okraji mechaniky nacházely ve vybouleních v revizní šachtě splachovací nádržky. Otočte zajištění mechaniky o 90 po směru hodinových ručiček. ð Mechanika je zajištěna. Zavěste mechaniku do třmenu odtokového ventilu. Nasaďte seshora kryt splachovací nádržky. WC prvek Viega Eco Plus 20 z 23

21 Nasaďte revizní kryt zepředu na splachovací nádržku. Nasaďte revizní šachtu. Obložte WC prvek dvojitě sádrokartonovými obkládacími deskami pro vlhké prostory (model ) (2 x 12,5 mm) a položte dlažbu Příprava volitelných variant splachování Příprava oddáleného splachování X Pro přípravu oddáleného splachování Visign for Public1 (model ) je zapotřebí příslušná instalační trubka (je předmětem dodávky oddáleného splachování). Veďte instalační trubku z krabice do dutých stěn až do podomítkové splachovací nádržky. X Vzdálenost oddáleného splachování od splachovací nádržky (x) min. 1,0 m max. 1,7 m Příprava elektrického splachování Pro přípravu elektrického splachování (model nebo model ) je zapotřebí příslušná instalační trubka (není předmětem dodávky elektrického splachování). Instalační trubku veďte od spínače resp. tlačítka do podomítkové splachovací nádržky, aby se spojila podomítková krabice a podomítková nádržka. X3 X2 X1 Poloha síťového zdroje od splachovací nádržky X1= max. 0,75 m X2= max. 2,75 m pomocí prodlužovacího kabelu, 1x číslo artiklu X3 = max. 4,75 m pomocí dvou prodlužovacích kabelů, 2 x číslo artiklu WC prvek Viega Eco Plus 21 z 23

22 3.2.4 Nastavení splachovacího množství Výrobní nastavení splachovacího množství umožňuje okamžité dodatečné splachování. Malé splachovací množství WC prvek je z výroby nastaven na malé splachovací množství cca 3 litry. Malé splachovací množství je nastavitelné na tři stupně: cca 3 l / 3,5 l / 4 l. Demontujte odtokový ventil z podomítkové splachovací nádržky. Posuňte posuvný regulátor na straně přepadové trubky na požadované malé splachovací množství: Horní poloha: cca 3 l Střední poloha: cca 3,5 l Spodní poloha: cca 4 l Polohy jsou vidět na zářezech. Velké splachovací množství WC prvek je z výroby nastaven na velké splachovací množství cca 6 litrů. Velké splachovací množství je plynule nastavitelné od cca 6 litrů až po 9 litrů. Demontujte odtokový ventil z podomítkové splachovací nádržky. Posuňte posuvný regulátor pod odtokovým ventilem na požadované velké splachovací množství: vlevo: cca 6 l vpravo: cca 9 l 3.3 Čištění a údržba Čisticí práce smí provádět jen odborný personál nebo specialista. WC prvek Viega Eco Plus 22 z 23

23 Čištění a údržba podomítkové splachovací nádržky Podomítková splachovací nádržka je neustále namáhána mechanickými, chemickými a fyzikálními vlivy. Proto se v případě potřeby musí její komponenty čistit a musí se vyměňovat těsnění odtokového a plnicího ventilu. V oblastech resp. regionech s velmi vysokou tvrdostí vody z důvodu vyššího obsahu vápenatých nebo hořečnatých solí může docházet k usazování vodního kamene na přítokových a odtokových ventilech. Podle rozsahu usazenin se musí ventily případně vyměnit. Práce v podomítkové splachovací nádržce lze podle polohy ovládací desky provádět zepředu nebo seshora skrz revizní otvor. 3.4 Likvidace Výrobek a obaly roztřiďte podle příslušných skupin materiálů (např. papír, kovy, plasty nebo neželezné kovy) a zlikvidujte podle platných národních zákonů. WC prvek Viega Eco Plus 23 z 23
