QJB MIEADLÁ. Pouitie. Intalácia a ve¾kos. Oblas vyuitia. Funkèné charakteristiky. Systém intalácie 1-1. Pri výbere typu je potrebné dba na nasledovné:

Transkript

1

2 Pouitie Mieadlá typu QJB sa rozde¾ujú na rad vysokootáèkových mieadiel a rad nízkootáèkových vrtu¾ových mieadiel. Mieadlá z rady vysokootáèkových mieadiel (obr.1 a 2) sa pouívajú v èistiaròach odpadových vôd a pri priemyselných procesoch na mieanie kvapalín, ktoré obsahujú suspenzné látky. Mieadlá rady nízkootáèkových vrtu¾ových mieadiel (obr. 3) sa pouívajú v èistiaròach odpadových vôd. Majú nízku spotrebu elektrickej energie oproti vysokej mieacej úèinnosti. Oblas vyuitia Bené prevádzkové podmienky pre mieadlá sú nasledujúce: 1. Maximálna teplota média nepresahuje 40 C 2. ph média sa pohybuje v rozmedzí hustota kvapaliny nepresahuje 1150 kg/ m 3 4. dlhodobá prevádzka pod vodou, maximálna håbka by nemala presiahnu 20 m Funkèné charakteristiky 1. Mieadlá typu QJB majú kompaktnú kontrukciu, jednoducho sa ovládajú a udrujú, intalácia a servis je ve¾mi jednoduchý, ivotnos ve¾mi vysoká 2. Obené koleso má optimálnu hydraulickú kontrukciu, pracovný výkon je vysoký. Zoikmené lopatky majú samoèistiacu schopnos a zabraòujú uchyteniu èastíc èi upchatiu mieadla 3. V prípade pouitia na mieanie v èistiaròach odpadových vôd je moné do znaènej miery zníi spotrebu elektrickej energie 4. Stupeò izolácie vinutia elektrického motora zodpovedá triede F, stupeò ochrany zodpovedá kategórii IP 68. Keïe sú pouité kvalitné loiská a patentované lubrikanty urèené do elektrických motorov, je chod elektromotora ete bezpeènejí a spo¾ahlivejí 5. Dvojcestné mechanické upchávky, materiál tvrdý kov. Vetky vonkajie pevné èasti sú z antikoróznej ocele. Pri výbere typu je potrebné dba na nasledovné: Pre zabezpeèenie maximálneho výsledku, je potrebné uvái nasledovné informácie: 1. Na èo majú slúi 2. Tvar nádre 3. Ve¾kos nádre 4. pecifické vlastnosti média, vrátane viskozity, hustoty, pomeru pevných èastíc, atï. Aký výkon si celá zostava vyaduje závisí na rozsahu a ve¾kosti, hustote mieanej kvapaliny, na viskozite a håbke mieania. V závislosti na pecifických okolnostiach je potrebné poui jedno alebo viacero mieadiel. Mieadlo je moné pouíva len ak je úplne ponorené do vody, nie je ho moné poui v prostredí, kde môe ¾ahko dôjs k vznieteniu alebo výbuchu a tie v prostredí, kde sa nachádza príli abrazívna kvapalina. Najniia håbka ponoru je 900 mm. Liatinové mieadlo 1 2 Antikorózne mieadlo Nízkootáèkové vrtu¾ové mieadlo Intalácia a ve¾kos Na intaláciu ponorných mieadiel je moné poui ve¾ké mnostvo intalaèných techník. Na nasledujúcich stránkach ponúkame najèastejie pouívané spôsoby intalácie, ale tie Vám môeme ponúknu aj ïalie spôsoby intalácie. V prípade, e z nádre nie je potrebné odèerpáva zneèistenú vodu umoòujú tieto spôsoby intalácie rýchlu demontá mieadla a to ve¾mi bezpeène a spo¾ahlivo. Vo vetkých prípadoch intalácie sa pouíva kvalitný materiál antikorózna oce¾ a pozinkovaná oce¾, ale samozrejme na základe poiadaviek zákazníka, je moné kvalitu materiálu zmeni. V prípade mieania agresívne zneèistenej vody sa doporuèuje poui antikoróznu oce¾. Tyè na zmenu smera Vodiaca tyè Ponorné mieadlo Systém intalácie pouíva sa keï H < 3 M 2. vodiaca tyè má pevnú dåku 3 M 3. uhol a výku je moné nastavi ako horizontálne tak aj vertikálne 4. na spojenie so stenami nádre sa pouívajú kotvové svorníky Oce¾ový kabe¾ Svorník Ponorné mieadlo Systém intalácie pouíva sa keï H > 3 M 2. spodná doska zachováva paralelu so stenou nádre, prilieha ku stene nádre, 3. je moné nastavi uhol len vertikálne

3 Intalácie a ve¾kos Západka Vodiaca tyè Z - osa Systém intalácie 2 1. lze regulovat ve vodorovném smìru toènici a západku posunutím rotace Z osy 2. kdy je H > 4 M, do støedu vodicí tyèe se pøidá jetì jedna podpìra 3. ke spojení podpìr a stìny nádre, opìr a dna nádre se pouívají kotevní svorníky 4. pøi objednávce je potøebné specifikovat hodnotu H Tyè na zmenu smera Základna Západka Vodicí tyè Opìra Ocelový kabel Svorník Z - osa Ponorné míchadlo Systém intalácie 3 1. lze regulovat ve vodorovném smìru toènici a západku posunutím rotace Z osy 2. kdy je H > 4 M, do støedu vodicí tyèe se pøidá jetì jedna podpìra 3. ke spojení podpìr a stìny nádre, opìr a dna nádre se pouívají kotevní svorníky 4. pøi objednávce je potøebné specifikovat hodnotu H

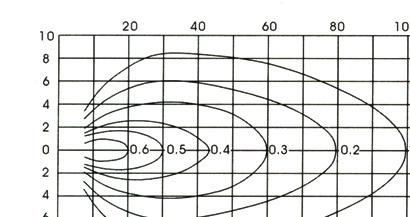

4 Intalácia a ve¾kos Krivky Západka Vodiaca tyè QJB0.85/8-260/3-740 c/s, QJB1.5/6-260/3-960 c/s, QJB1.5/8-400/3-740 /s Systém intalácie 4 1. lze regulovat ve vodorovném smìru toènici a západku posunutím rotace Z osy 2. kdy je H > 4 M, do støedu vodicí tyèe se pøidá jetì jedna podpìra 3. ke spojení podpìr a stìny nádre, opìr a dna nádre se pouívají kotevní svorníky 4. pøi objednávce je potøebné specifikovat hodnotu H QJB5.5/4-670/3-295 c/s, QJB7.5/4-670/3-330 c/s, QJB5/12-615/3-480/ s e e Tyè na zmenu smera Základna Podpìra Vodiaca tyè Smìr A Smer B QJB3/2-1100/2-135 /p, QJB3/4-1800/2-56 /p Nejniia úroveò vody Smer C Systém intalácie 5 1. ke spojení podpìr a stìny nádre, opìr a dna nádre se pouívají kotevní svorníky 2. prosíme, aby zákazníci pøi objednávce specifikovali hodnotu H QJB4/4-2500/2-42/p, QJB4/4-1800/2-65/p, QJB5/4-2500/2-56/p QJB2.2/8-320/3-740/c/s, QJB4/6-320/3-960/c/s, QJB2.5/8-400/3-740/s, QJB3/8-400/3-740/s QJB1.5/4-1800/2-42/p, QJB1.5/4-2500/2-42/p QJB11/4-790/3-303/c/s, QJB15/4-790/3-360/c/s, QJB10/12-615/3-480/s

5 Rozmery QJB1.5/8-400/3-740/s QJB2.5/8-615/3-740/s QJB4/12-615/3-480/s QJB15/12-615/3-480/s QJB7.5/12-615/3-480/s QJB10/12-615/3-480/s QJB1.5/4-1800/2-42/p QJB2.2/4-1800/2-50/p QJB4/4-1800/2-65/p QJB4/4-2500/2-42/p QJB5.5/4-670/3-295/c/s QJB7.5/4-670/3-303/c/s QJB2.2/8-320/3-740/c/s QJB4/6-320/3-960/c/s QJB11/4-790/3-303/c/s QJB15/4-790/3-360/c/s QJB0.85/8-260/3-740/c/s QJB1.5/6-260/3-960/c/s Typové èíslo oznaèuje zpôsob QJB 15/4-790/3-360 C/S/P Materiál (C-litina, S-nerez ocel, P-polyurethan) Specifická rychlost obìného kola (r/min) Poèet listù Prùmìr obìného kola (mm) Poèet pólù Specifický výkon elektromotoru (kw) Zkratka názvu ponorného míchadla

6 Fukèné parametry Pøi specifickém napìtí 400 V a frekvence 50 Hz jsou funkèní parametry míchadla následující: Litinové míchadlo Nerezové míchadlo Pomalobìné vrtulové míchadlo Typ míchadla Specifický výkon (kw) Specifický elektrický proud (A) Prùmìr obìného kola (mm) Rychlost otáèek obìného kola (r/m) Hmotnost (kg) Doporuèená systém instalace QJB0.85/8-260/3-740/c/s SYS-1 QJB1.5/6-260/3-960/c/s SYS-1 QJB2.2/8-320/3-740/c/s SYS-2 QJB4/6-320/3-960/c/s SYS-2 QJB5.5/4-670/3-295/c/s SYS-3 QJB7.5/4-670/3-330/c/s SYS-3 QJB11/4-790/3-303/c/s SYS-3 QJB15/4-790/3-360/c/s SYS-3 QJB1.5/8-400/3-740/s SYS-2 QJB2.5/8-400/3-740/s SYS-2 QJB3/8-400/3-740/s SYS-2 QJB4/12-615/3-480/s SYS-4 QJB5/12-615/3-480/s SYS-4 QJB7.5/12-615/3-480/s SYS-4 QJB10/12-615/3-480/s SYS-4 QJB3/2-1100/2-135/p SYS-5 QJB1.5/4-1800/2-42/p SYS-5 QJB2.2/4-1800/2-50/p SYS-5 QJB3/4-1800/2-56/p SYS-5 QJB4/4-1800/2-65/p SYS-5 QJB1.5/4-2500/2-36/p SYS-5 QJB4/4-2500/2-42/p SYS-5 QJB5/4-2500/2-56/p SYS-5 Pøíklady aplikace V porovnání s tradièními míchadly s dlouhou høídelí, spoèívají silné stránky ponorných míchadel typu QJB v tom, e mohou vyprodukovat rozlièný smìr toku. Díky rozlièným monostem instalace a umístìní míchadla, lze dosáhnout rozlièných výsledných zpùsobù cirkulace. Díky tomu dojde v nádri k lepímu zpùsobu cirkulace a tak se eliminují mrtvé rohy. Výkon celé sestavy, který se na míchadlu vyaduje, závisí na rozsahu a velikosti, hustotì míchané kapaliny, na viskozitì a hloubce míchání. Podle specifických okolností je tøeba pouít jedno èi více míchadel. Pro zajitìní co moná nejlepího výkonu a efektivity míchadla v rozlièných typech nádrí, je moné prostudovat následující vzorové zpùsoby instalace. Øada rychlobìných míchadel - kruhová nádr Tento zpùsob cirkulace toku, je jedním z nejjednoduích, v pomìrnì krátké dobì provozu lze dosáhnout vysoké rychlosti toku, v médiích, která obsahují vysoké procento nerozpustných èástic. Je to jedna z nejefektivnìjích metod míchání. Avak je tøeba dát pozor, nebo látky v médiu se mohou usazovat uprostøed nádre na dnì. Øada rychlobìných míchadel - ètyøúhelníková nádr a b c d Pokud je míchadlo instalováno tak, e jeho osa a støedová osa nádre svírají 7 10, lze vytvoøit míchací proces v celé nádri, pøi kterém nedojde k cirkulaci. Hloubka kapaliny v nádri by mìla být nìkde mezi 0,3 1 násobkem prùmìru nádre. Pokud se nainstalují míchadla dle níe uvedených nákresù, lze v ètyøúhelníkových nádrích dosáhnout vysokého míchacího efektu. Pokud se bude pouívat jen jedno míchadlo, pomìr délky a íøky nádre by nemìl pøesáhnout 5. Jinak bude nutné nainstalovat více míchadel. Kdy pomìr délky a íøky nepøesáhne 2,5, dosáhne se tak úplnì nejlepího pracovního efektu. a - V pøípadì, e íøka nádre je mení ne 5-8 násobek lopatkového kola, je moné pouít zpùsob instalace dle tohoto obrázku. b - V ponìkud vìtích nádrích, lze míchadlo instalovat dle tohoto obrázku. c, d - V pøípadì, e íøka nádre je mení ne 5-8 násobek lopatkového kola, je moné pouít zpùsob instalace dle tohoto obrázku. Pomalobìné lopatkové systémy Ètyøúhelníková nádr Obdélníková nádr Obìný tvar nádre Kulatá nádr Kruhová nádr Esovitá nádr
