1 MS 11 Kapacitní mìøicí sondy tyèové a závìsné Charakteristika Limitní i kontinuální mìøení hladin tekutých i sypkých látek Konstrukce: sondy tyèové - do 3 m sondy závìsné - do 40 m Provedení: normální + zóna 20 Ex - zóna 0, zóna 20 Teplota média: podle provedení až 200 C Tlak: Montáž: 1 MPa max. do pøíruby do návarku pomocí upevòovací matice Popis Kapacitní mìøící sondy øady MS 11.. jsou urèeny k mìøení výšky hladiny kapalných i sypkých látek, pøípadnì i zkapalnìných plynù. Souèástí sondy je proudový pøevodník MS 1. Ten vyhodnocuje zmìnu el. kapacity mezi mìøicí a referenèní elektrodou (nebo stìnou kovové nádrže), která nastává pøi plnìní nádrže, a pøevádí ji na proudový signál. Pro mìøení hladiny látek o teplotì do 150 C nebo pøi silných vibracích se používá provedení s pøevodníkem umístìným mimo sondu v kovové krabici spojené se sondou 2m koaxiálním kabelem v ochranném plášti. Kapacitní sondy MS 11.. tvoøí ve spojení s limitním spínaèem LS nebo VZH 11 soupravu pro limitní mìøení výšky hladiny. Kapacitní sondy MS 11.. tvoøí ve spojení s izolovaným pøevodníkem IT nebo se sloupcovým indikátorem SI nebo zaøízením VZH231-2M soupravu pro kontinuální mìøení výšky hladiny. Maximální délka pøipojovacího vedení sondy je 500 m. Podle konstrukce dìlíme sondy MS 11.. na: - tyèové (elektroda izolovaná nebo neizolovaná) pro mìøení výšky hladiny do 4 m, - závìsné (lano izolované nebo neizolované, závaží spojené s lanem nebo izolované od lana) pro mìøení výšky hladiny do 40 m. Hlavice sondy MS 11.. je z Al slitiny, materiál ostatních èástí (šroubení, elektroda nebo závìsné lano + závaží) je dán konstrukcí sondy s ohledem na podmínky jejího použití. Sondy MS 11/N jsou urèeny do normálního prostøedí. Sondy MS 11 jsou v jiskrovì bezpeèném provedení, zóna 0 a zóna 20, 1, 21, 2, 22. Sondy MS 11/D jsou urèeny do prostøedí s nebezpeèím výbuchu hoølavých prachù, zóna 20 a zóna 21. Technické údaje - všeobecné Kmitoèet oscilátoru: 180 khz Výstupní signál: proud 0-2,5 ma Nelinearita: 1,5 % Teplotní závislost: 0,03 %/ C Napájení: 11 V = Izolaèní pevnost elektroda - hlavice: 500 V, 50 Hz, izol. odpor 500 MΩ Pracovní teplota: C, do 200 C s pøevodníkem mimo hlavici Vibrace: Hz, 0,35 mm max. Odolnost: tìžký prùmysl dle ÈSN EN Odrušení: tøída B dle ÈSN EN Stupeò krytí: IP 67 Klasifikace bezpeènosti pro MS11/D: Klasifikace jiskrové bezpeènosti pro MS11: Pøipojení: II ½ D T = Tamb (Tamb C dle typu sondy), FTZÚ 02 ATEX 0071X II 1 GD T = Tamb EExia II B T4 (Tamb C dle typu sondy), FTZÚ 02 ATEX 0070X kabel: 4 10 mm, vodièe: 1,5 mm 2 max. max. délka kabelu: 500 m B-8 ZPA EKOREG, Dìèínská 55, Ústí nad Labem, tel.: , fax: , info@zpaul.cz,

. jsou urèeny k mìøení výšky hladiny kapalných i sypkých látek, pøípadnì i zkapalnìných plynù. Souèástí sondy je proudový pøevodník MS 1. Ten vyhodnocuje zmìnu el.

2 Svorkové zapojení Pájecí body pro propojky pro nastavení rozsahu. Svodový odpor 1 MΩ (u jiskrovì bezpeèného provedení). Zóna nebo 22: II ½ D T = Tamb => BNV: vyhodnocovací zaøízení bez klasifikace Zóna 0 + zóna 20, 1, 21, 2, 22: BNV: II 1 GD T=Tamb EExia II B T4 => vyhodnocovací zaøízení s klasifikací II (1) G [EExia] II B Zemnicí šroub sondy musí být pøipojen ke stìnì nádrže nebo k referenèní elektrodì. Spojení pøes závit šroubení nestaèí! max. délka vedení 500 m, nad 100 m dopor. kabel stínìný (napø. JYTY 4Dx1 nebo 3Ax1) Zapojení sondy MS 11.. s pøevodníkem v oddìlené krabici (pro teploty okolí do 150 C) Zapojení sondy MS 11.. pøi mìøení v prostøedí s nebezpeèím výbuchu. Mìøicí rozsahy - nastavení 1. rozsah 2. rozsah 3. rozsah Provedení sondy MS 11 s pøevodníkem v hlavici : Limitní mìøení: pf pf pf (pøi výst. proudu 0-1,5 ma) Kontinuální mìøení: pf pf pf (pøi výst. proudu 0-2,5 ma) propojka 8-9 zvýší poèáteèní kapacitu o 100 pf (vhodné pro elektrody do 5 m) propojka 9-10 zvýší poèáteèní kapacitu o 1000 pf Provedení sondy MS 11 s pøevodníkem mimo hlavici : Koaxiální kabel (4m) spojuje hlavici sondy s pøevodníkem a vytváøí pøídavnou poèáteèní kapacitu, která posouvá dolní mez mìøicích rozsahù o cca 300 pf smìrem k vyšším hodnotám. ZPA EKOREG, Dìèínská 55, Ústí nad Labem, tel.: , fax: , info@zpaul.cz, B-9

[EExia] II B Zemnicí šroub sondy musí být pøipojen ke stìnì nádrže nebo k referenèní elektrodì. Spojení pøes závit šroubení nestaèí! max. délka vedení 500 m, nad 100 m dopor. kabel stínìný (napø.

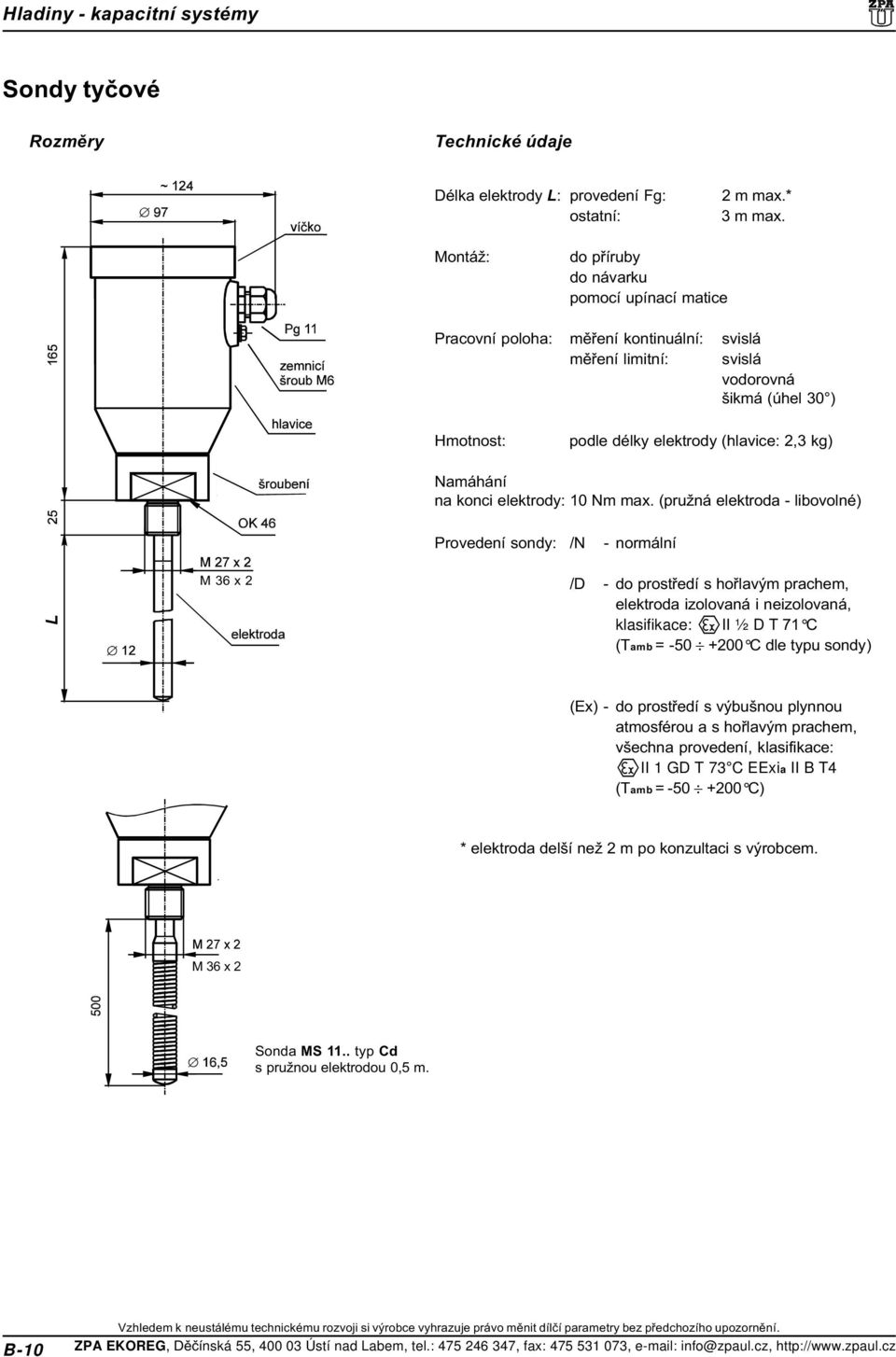

3 Sondy tyèové Rozmìry Technické údaje Délka elektrody L: provedení Fg: ostatní: 2 m max.* 3 m max. Montáž: do pøíruby do návarku pomocí upínací matice Pracovní poloha: mìøení kontinuální: svislá mìøení limitní: svislá vodorovná šikmá (úhel 30 ) Hmotnost: podle délky elektrody (hlavice: 2,3 kg) Namáhání na konci elektrody: 10 Nm max. (pružná elektroda - libovolné) Provedení sondy: /N - normální M 36 x 2 /D - do prostøedí s hoølavým prachem, elektroda izolovaná i neizolovaná, klasifikace: II ½ D T 71 C (Tamb = C dle typu sondy) (Ex) - do prostøedí s výbušnou plynnou atmosférou a s hoølavým prachem, všechna provedení, klasifikace: II 1 GD T 73 C EExia II B T4 (Tamb = C) * elektroda delší než 2 m po konzultaci s výrobcem. M 36 x 2 Sonda MS 11.. typ Cd s pružnou elektrodou 0,5 m. B-10 ZPA EKOREG, Dìèínská 55, Ústí nad Labem, tel.: , fax: , info@zpaul.cz,

4 ZPA EKOREG, Dìèínská 55, Ústí nad Labem, tel.: , fax: , B-11 Technické údaje - podle typu sondy Typ MS 11 šroubení elektroda Al slitina neizolovaná, nerezová ocel * L - limitní mìøení, K - kontinuální mìøení ** Kód xx udává délku elektrody v decimetrech. pracovní teplota elektroda [ C] hlavice [ C] tlak v nádrži [MPa] mìøená látka el. vodivá el. nevodivá kapalná sypká L* K* L K L K L K nerezová ocel " Ab 21 xx " " , Fg 20 xx " " izolovaná PE (polyetylen) izolovaná PTFE (teflon) " " Fg 21T xx " " , Cd Al slitina pružná, neizolovaná, (patentový drát) Sondy s provozní teplotou vyšší než 70 C mají pøevodník umístìný oddìlenì v kovové krabici (160 x 160 x 95 mm, montáž na stìnu - viz dále), spojené se sondou 2m koaxiálním kabelem v ochranném plášti (na pøání až 4 m). T Sonda MS 11 Fg 21 T je urèena pro vyšší pracovní teploty a tlaky pro mìøení ve vodní páøe, napø. k mìøení výška hladiny u støedotlakých parovodních kotlù nebo kondenzaèních a nalájecích nádrží. dodává a montuje ZPA EKOREG, servis - pracovištì Praha, Ing. Jiøí techl. Upozornìní: V objednávce je tøeba slovnì specifikovat závit na šroubení sondy (M27 x 2 nebo M36 x 2)! Hladiny - kapacitní systémy

cz B-11 Technické údaje - podle typu sondy Typ MS 11 šroubení elektroda Al slitina neizolovaná, nerezová ocel * L - limitní mìøení, K - kontinuální mìøení ** Kód xx udává délku elektrody v

5 Sondy závìsné Rozmìry Technické údaje Délka lana L: Montáž: Pracovní poloha: Hmotnost: 40 m max. na pøírubu s hrdlem DN80 (sonda se dodává s pøírubou - viz obr. vlevo) svislá podle typu a délky lana (hlavice + závaží: 6,3 kg) Max.namáhání lana v tahu: typ Mj kn typ Rf kn typ RfK... 3 kn typ RfL kn typ Rg... 2 kn Provedení sondy: /N - normální, závaží neizolované /D - do prostøedí s hoølavým prachem, závaží izolované, klasifikace: II ½ D T 71 C (Tamb = C) (Ex) - do prostøedí s výbušnou plynnou atmosférou, všechna provedení, klasifikace: II 1 GD T 73 C EExia II B T4 (Tamb = C) Závaží provedení Mj... B-12 ZPA EKOREG, Dìèínská 55, Ústí nad Labem, tel.: , fax: , info@zpaul.cz,

.. 2 kn Provedení sondy: /N - normální, závaží neizolované /D - do prostøedí s hoølavým prachem, závaží izolované, klasifikace: II ½ D T 71 C (Tamb = -20 +70 C) (Ex) - do prostøedí s výbušnou

6 ZPA EKOREG, Dìèínská 55, Ústí nad Labem, tel.: , fax: , B-13 Technické údaje - podle typu sondy Typ MS 11 šroubení elektroda nerezová ocel neizolovaná - ocelové lano pozinkované, závaží - ocel * L - limitní mìøení, K - kontinuální mìøení ** Kód yy udává délku elektrody v metrech pracovní teplota elektroda [ C] hlavice [ C] tlak v nádrži [MPa] ** Sondy s provozní teplotou vyšší než 70 C mají pøevodník umístìný oddìlenì v kovové krabici (160 x 160 x 95 mm, montáž na stìnu - viz dále), spojené se sondou 2m koaxiálním kabelem v ochranném plášti (na pøání až 4 m). Upozornìní: V objednávce je nutno slovnì specifikovat velikost závitu na šroubení sondy! mìøená látka el. vodivá el. nevodivá kapalná sypk L* K* L K L K L Mj 21 yy " " Rf 10 yy Al slitina izolovaná PE (polyetylen), závaží odizolované od lana - ocel RfK10 yy " " " nerezová ocel Rg 20 yy " Rg 21 yy " izolovaná PE (polyetylen), závaží - ocel izolovaná PE (polyetylen), závaží odizolované od lana - nerez. ocel " " " izolovaná PE (polyetylen), závaží - nerezová ocel izolovaná PTFE (teflon), závaží odizolované od lana - nerez. ocel izolovaná PTFE závaží odizolované od lana - nerez. oce , Hladiny - kapacitní systémy

cz B-13 Technické údaje - podle typu sondy Typ MS 11 šroubení elektroda nerezová ocel neizolovaná - ocelové lano pozinkované, závaží - ocel * L - limitní mìøení, K - kontinuální mìøení ** Kód yy

7 Pøevodník MS 1 umístìný v samostatné kovové krabici spojené se sondou 4m koaxiálním kabelem v ochranném plášti. Podklady pro objednávku Sondy tyèové MS 11/N MS 11 (Ex) typ objednací èíslo objednací èíslo Ab Ab Ab Cd Ff Fg Fg MS 11/D objednací èíslo U všech provedení je tøeba slovnì uvést v objednávce požadovanou velikost závitu na šroubení sondy! Pøíklad objednávky: MS 11 typ Fg 21 25,M 36 x 2, obj. èíslo , kapacitní sonda tyèová, nerezové šroubení se závitem M36x2, elektroda 2,5 m izolovaná PTFE, pøevodník mimo hlavici, provedení do prostøedí s nebezpeèím výbuchu. B-14 ZPA EKOREG, Dìèínská 55, Ústí nad Labem, tel.: , fax: , info@zpaul.cz,

. 405 613 110 139 405 613 106 539 Cd 10 05 405 613 176 007 405 613 106 509 Ff 20.. 405 613 176 016 405 613 106 532 Fg 20.. 405 613 110 019 405 613 106 536 Fg 21.

8 Sondy závìsné MS 11/N MS 11 (Ex) typ délka objednací èíslo objednací èíslo Mj 20 A B Mj 21 A B Rf 10 A B RfK 10 A B RfL 10 A B Rf 20 A B RfK 20 A B RfL 20 A B Rg 20 A B Rg 21 A B MS 11/D objednací èíslo A - délka závìsu 0,5 až 10 m B - délka závìsu 10,1 až 40 m U všech provedení je tøeba slovnì uvést v objednávce požadovanou velikost závitu na šroubení sondy! Pøíklad objednávky: MS 11/N typ RfL 20 12, závit G1½, obj. èíslo : je kapacitní sonda závìsná, nerezové šroubení G1½, lano izolované PE, závaží nerezové izolované od lana, délka závìsu 12 m, pøevodník v hlavici, provedení do normálního prostøedí. Katalogový list TP 161/34/03-06 ZPA EKOREG, Dìèínská 55, Ústí nad Labem, tel.: , fax: , info@zpaul.cz, B-15

405 613 104 631 B 405 613 186 022 405 613 104 632 Rf 20 A 405 613 186 005 405 613 106 607 B 405 613 186 015 405 613 106 617 RfK 20 A 405 613 186 008 405 613 104 620 B 405 613 186 018 405 613 104 630
