8 FSI VUT DIPLOMOVÁ PRÁCE List 7 OBSAH Úvod Charakteristika supertvrdých řezných materiálů Druhy a značení Struktura a fyzikálně - mechanické vlastnosti Diamant Kubický nitrid bóru Výroba Syntéza diamantu Syntéza kubického nitridu bóru Výroba vyměnitelných břitových destiček Povlakové vrstvy Výroba diamantových povlaků Výroba KNB povlaků Použití PKD a PKNB Nejnovější trendy v oblasti obrábění PKD a PKNB 32 2 Hodnocení řezivosti nástroje Vlastnosti ideálního řezného materiálu Formy opotřebení Opotřebení nástroje Polykrystalický kubický nitrid bóru a polykrystalický diamant v sortimentu výrobců nejvýznamnějších světových producentů nástrojů a nástrojových materiálů CeramTec Základní charakteristiky supertvrdých řezných materiálů Přehled použití supertvrdých řezných materiálů Doporučené řezné podmínky Kennametal Inc Základní charakteristiky supertvrdých řezných materiálů Přehled použití supertvrdých řezných materiálů Doporučené řezné podmínky Mitsubishi Carbide Základní charakteristiky supertvrdých řezných materiálů Přehled použití supertvrdých řezných materiálů Doporučené řezné podmínky TeaguTec Základní charakteristiky supertvrdých řezných materiálů Přehled použití supertvrdých řezných materiálů Doporučené řezné podmínky Iscar Ltd Základní charakteristiky supertvrdých řezných materiálů 55

9 FSI VUT DIPLOMOVÁ PRÁCE List Přehled použití supertvrdých řezných materiálů Doporučené řezné podmínky Ssangyong Základní charakteristiky supertvrdých řezných materiálů Přehled použití supertvrdých řezných materiálů Doporučené řezné podmínky Korloy Základní charakteristiky supertvrdých řezných materiálů Přehled použití supertvrdých řezných materiálů Doporučené řezné podmínky 60 4 Doporučené pracovní podmínky pro efektivní využití supertvrdých řezných materiálů Metoda stanovení optimálních řezných podmínek Hodnocení materiálů zařazených do skupiny K Hodnocení materiálů zařazených do skupiny H Hodnocení materiálů zařazených do skupiny N Hodnocení materiálů zařazených do skupiny S Shrnutí zjištěných poznatků. 69 Závěr. 72 Seznam použitých zdrojů.. 74

10 FSI VUT DIPLOMOVÁ PRÁCE List 9 ÚVOD Strojírenská technologie obrábění je průmyslovým odvětvím, které se v současné době velmi rychle rozvíjí a to jak v oblasti obráběcích strojů, tak zejména v oblasti řezných nástrojů. Veškerá výroba je zatížená vysokým tlakem na zvyšování její kvality a ekonomičnosti (hospodárnosti). Tento tlak nutí přicházet se stále efektivnějšími technologiemi výroby a toto platí i pro strojírenství, kde často vzniká potřeba obrábět velmi tvrdé materiály při vysokých řezných rychlostech. Zlepšení probíhají ve všech oblastech, které vstupují do řezného procesu, tzn. soustavy stroj nástroj obrobek. Při třískovém obrábění kovů lze zvyšovat efektivnost zkracováním strojních časů, zvyšováním řezných podmínek a používání kvalitnějších řezných materiálů s výhodnějšími vlastnostmi (vysoká otěruvzdornost, delší trvanlivost břitu nástroje a dobré snášení tepelných a dynamických namáhání při vysokých řezných rychlostech a posuvech, tvrdost za tepla, tepelná roztažnost, odolnost vůči tepelným šokům apod.). Takové řezné materiály potom umožňují plné využití výkonu obráběcích strojů a zkracování vedlejších neproduktivních časů. Supertvrdé řezné materiály jsou technické materiály, které svými vlastnostmi (především tvrdostí a otěruvzdorností) převyšují dosud známé běžné řezné materiály. Řadíme zde krystalické materiály na bázi diamantu (PKD) a na bázi kubického nitridu bóru (PKNB). Polykrystalický diamant a polykrystalický kubický nitrid bóru mají obzvláště vysokou tvrdost a vynikající odolnost proti opotřebení, ale vzhledem k ceně nástroje, malým možnostem změny jeho tvaru a někdy i ochotné reakci s některými obráběnými materiály jsou jejich současné aplikace omezeny pouze na speciální případy obrábění. Hlavní aplikací PKD je proto vysokorychlostní obrábění neželezných slitin (zejména na bázi hliníku), obrábění keramiky a nekovových materiálů, zatímco PKNB je ideálním nástrojovým materiálem pro obrábění superslitin, kalených ocelí a litin. Na trhu je mnoho výrobců, kteří se zabývají výrobou supertvrdých řezných materiálů (polykrystalického diamantu a polykrystalického kubického nitridu bóru) a supertvrdých řezných břitových destiček. Hlavním cílem této práce je komplexní zpracování dat o sortimentu supertvrdých řezných materiálů od významných producentů a porovnání pracovních podmínek (druh obráběného materiálu, řezné podmínky), které výrobci doporučují pro efektivní soustružnické aplikace svých druhů supertvrdých řezných materiálů.

11 FSI VUT DIPLOMOVÁ PRÁCE List 10 1 CHARAKTERISTIKA SUPERTVRDÝCH ŘEZNÝCH MATE- RIÁLŮ S pojmem supertvrdé materiály se setkáváme od roku 1955, kdy byl vyroben první syntetický diamant. Supertvrdé materiály jsou nejpozději vyvinuté řezné materiály (viz. obr. 1.1), které se stále vyvíjejí a eliminují se jejich nepříznivé vlastnosti (např. klesající tvrdost s rostoucí teplotou a vylamování břitu při obrábění). Obr.1.1 Posloupnost vývoje řezných materiálů 3 Porovnání Supertvrdých řezných materiálů se současnými materiály pro řezné nástroje vyjádřené vztahem mezi základními řeznými podmínkami (řezná rychlost posuvová rychlost), který odpovídá vztahu mezi jejich základními vlastnostmi (tvrdost houževnatost), je vidět na obr Obr.1.2 Vliv mechanických vlastností nástrojového materiálu 8 Supertvrdé řezné materiály se svou tvrdostí blíží tvrdosti přírodního (monokrystalického) diamantu a jejich význam roste v řadě průmyslových odvětví.

12 FSI VUT DIPLOMOVÁ PRÁCE List Druhy a značení Pro supertvrdé řezné materiály není normou stanovené rozdělení, přesto je však všeobecně přijímáno dělení na synteticky polykrystalický diamat a syntetický kubický nitrid bóru, jak ukazuje obr SUPERTVRDÉ ŘEZNÉ MATERIÁLY Polykrystalický diamant Kubický nitrid bóru PCD Anglická zkratka PKD Česká zkratka CBN (c-bn) Anglická zkratka KNB (PKNB) Česká zkratka Obr. 1.3 Dělení supertvrdých řezných materiálů 18 Supertvrdé řezné materiály se značí symboly podle normy ČSN ISO 513, jak je uvedeno v tab Tab. 1.1 Značení supertvrdých řezných materiálů podle normy ČSN ISO Diamant Nitrid bóru Materiál Monokrystalický diamant Polykrystalický diamant S vysokým obsahem KNB (70 95%) S nízkým obsahem KNB (40 65%) Povlakované KNB Symbol DM DP BH BL BC 1.2 Struktura a fyzikálně - mechanické vlastnosti Supertvrdé řezné materiály vynikají především vysokou tvrdostí a otěruvzdorností. Rozsah mechanických vlastností je mnohem menší než u jiných materiálů. V porovnání s ostatními materiály mají také velmi malé hodnoty ohybové pevnosti, což má při obrábění za následek použití malého posuvu. Porovnání supertvrdých řezných materiálů s ostatními řeznými materiály při teplotě 20 C je uvedeno v tab Supertvrdé řezné materiály se různě chovají za vysokých teplot. Tato vlastnost je velmi důležitá, neboť část mechanické energie přeměněné na teplo může během obrábění způsobit nadměrné opotřebení nástroje a tím i pokles ekonomické efektivnosti obrábění.

13 FSI VUT DIPLOMOVÁ PRÁCE List 12 Tab. 1.2 Vlastnosti některých řezných materiálu 22 Řezný materiál Tvrdost [HV] Pevnost v tlaku [MPa] Pevnost v ohybu [MPa] Teplotní odolnost [ C] Rychlořezné oceli (RO) Slinuté karbidy (SK) Řezná keramika Kubický nitrid bóru Polykrystalický diamant Z tohoto hlediska má nejlepší pozici kubický nitrid bóru, jehož tepelná stálost je až 1600 C, zatím co diamant se rozkládá při teplotách 700 C. Pro jeho lepší využití je možné použít chladicí kapalinu. 22 Toho se využívá zejména při obrábění vysokými rychlostmi, kdy je vývoj tepla značný Tvrdost [HV ] PKD CBN Teplota [ C] Obr. 1.4 Závislost tvrdosti supertvrdých řezných materiálů na teplotě 17 Tepelná vodivost, hraje klíčovou roli v celkové účinnosti obráběcího nástroje. V případě diamantů, je schopnost rychle odvádět teplo od špičky nástroje do těla nástroje, to pomáhá snížení rizika poškození nástroje teplem. Vliv teploty na řezné materiály je uveden na obr. 1.4 a tepelná vodivost jednotlivých řezných materiálů obr Obr. 1.5 Tepelná vodivost při pokojové teplotě, diamantu a dalších řezných materiálů 19

14 FSI VUT DIPLOMOVÁ PRÁCE List Diamant Je to technický materiál, který vyniká především tvrdosti a otěruvzdorností díky vysoké vazebné energii kubické mřížky. Diamanty dělíme zásadně na dvě skupiny přírodní a syntetické. Oba uvedené druhy se vyskytují ve tvaru monokrystalickém a polykrystalickém. Přírodní diamanty se používají jak ke klenotnickým účelům tak i k technickým účelům, ale pro obrábění mají podřadný význam, protože jsou nesmírně drahé a technologicky méně výhodné než syntetické. Přírodní diamant je vytvořen v geologickém procesu a syntetický diamant je vytvořen v technologickém procesu. Monokrystalický diamant Monokrystalický diamant je nejtvrdší známý minerál, který se získává z přírodních zásob, nebo se vyrábí průmyslově. Diamant má vysokou teplotu tavení až 4000ºC, 20 vysoký index lomu a nízkou reaktivitou, je elektricky nevodivý, má vysokou tepelnou vodivost. Jako jedna z modifikací čistého uhlíku, krystalizuje v kubické soustavě, zatím co grafit, jako polymorfní modifikace uhlíku, krystalizuje v hexagonální soustavě, ve formě desek. Strukturu uspořádání uhlíkových atomů v elementární mřížce diamantu tvoří dvě plošně centrované kubické mřížky, které jsou proti sobě navzájem posunuty ve směru úhlopříčky tělesa o jednu čtvrtinu její délky, viz obr Strana elementární buňky má délku 0,357 nm. 35 Nejkratší vzdálenost mezi atomy je 0,154 nm. 35 Příčinou velké tvrdosti diamantu je skutečnost, že každý atom se váže se svými sousedními atomy čtyřmi dvojicemi valenčních elektronů. Diamant je tepelně a chemicky stabilní až do 650 C, při vyšších teplotách dochází k reakci s atmosférickým kyslíkem, kterou se zvyšuje podíl uhlíku a klesá jeho tvrdost. Při teplotách nad C dochází za p řítomnosti kyslíku ke vznícení diamantu (rozpadá se grafitizuje). 20 Obr.1.6 Přeměna krystalické mřížky grafitu na diamant 5,20,41 Monokrystalické diamanty (viz obr. 1.7) se vyznačují vysokou ostrostí řezné hrany, čistým ostřím bez nerovností (čistý a hladký řez). Tyto vlastnosti

15 FSI VUT DIPLOMOVÁ PRÁCE List 14 dovolují velmi nepatrný řezný tlak při mimořádně velkých řezných rychlostech. Značnou nevýhodou je nutnost provozu soustavy stroj-nástroj-obrobek bez vibrací, z důvodu vysoké křehkosti. Experimentálně bylo dokázáno, že tvrdost diamantu není shodná na všech plochách diamantového monokrystalu. Obr 1.7 monokrystalický diamant 41 Základní tvary krystalů syntetických diamantů tvoří krychle, osmistěn a jejich kombinace. Tvar krystalů charakterizují jejich základní prvky, jakými jsou plošky, hrany a vrcholky viz obr Vzhledem na praktické použití přiřazujeme jednoduché spojení k monokrystalům. Spojení může být dokonalé, nedokonalé a neúplné. Na rozdíl od přírodních diamantů můžou mít syntetické diamanty i tvar skeletu. Obr. 1.8 Morfologie syntetických krystalů diamantů (a čtyřboká morfologie, b osmistěnná morfologie) 29,27 Polykrystalický diamant Polykrystalický diamant se díky své zrnitosti (velmi jemné až hrubé zrno) vyznačuje vyšší houževnatostí, ale menší odolností proti opotřebení a horší kvalitou řezné hrany než monokrystalický diamant. Značné rozdíly se objevují při porovnání mechanických vlastností monokrystalického diamantu a polykrystalického diamantu. Tyto rozdíly jsou způsobeny přítomností pojiva v polykrystalické kompozici a také i zrnitost diamantu. Rozdílné vlastnosti monokrystalického a polykrystalického diamantu jsou uvedeny v tab Dalším významným faktorem, který má vliv na mechanické

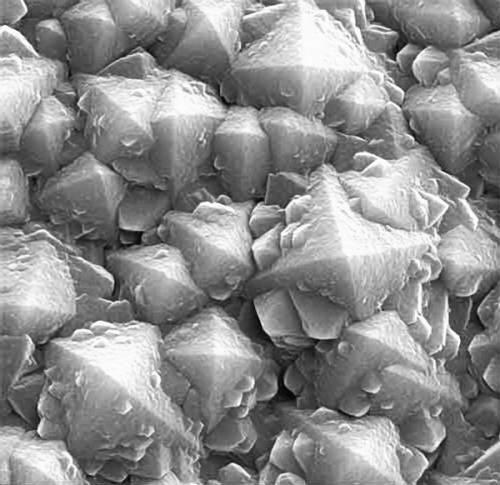

16 FSI VUT DIPLOMOVÁ PRÁCE List 15 vlastnosti je kvalita spojení pojiva a diamantových zrn, což lze ovlivnit během výroby polykrystalického diamantu. Při použití vyšších teplot při slinování dochází k lepšímu natavení diamantových zrn, která pak vytvoří pevnější vazbu s pojivem. K dalším vlivům patří i doba slinování, která musí být dostatečně velká, aby se zajistilo dokonalé prohřátí v celém objemu materiálu. V porovnání s monokrystalický diamantem má polykrystalický diamant menší tvrdost. Tvrdost polykrystalického diamantu závisí především na obsahu diamantu v polykrystalické kompozici (obyčejně 90 %). Tepelná vodivost je velmi závislá na druhu a obsahu pojící fáze. Kovová pojiva zlepšují odvod tepla z polykrystalického diamantu, pojiva keramická zapříčiňují horší odvod tepla a tím vzrůstá nebezpečí přehřátí nad grafitizační teplotu. Modul pružnosti v tahu se liší jen nepatrně. Při použití kovových pojiv je jeho pokles značně větší a naopak pojiva keramická se podílejí na snížení modulu pružnosti v tahu jen minimálně. To je dáno nižším modulem pružnosti u kovů. Tab. 1.3 Porovnání vlastností monokrystalického diamantu a PKD 20,39,36,27 Diamant PKD Typ mřížky Kubická Kubická Délka strany mřížky [nm] 0,3567 0,3616 Hustota [g.cm -3 ] 3,51 3,48 Tvrdost [HV] Tepelná stálost [ C] Počet atomů v 1cm 3 1,69 x ,69 x Pevnost v tlaku [GPa] 6,90 16,53 4,2 8,0 Modul pružnosti v tahu [GPa] Modul pružnosti ve smyku [GPa] Lomová houževnatost K IC [MPa.mm 1/2 ] 3,4 4,2 6,0 11,0 Součinitel délkové roztažnosti [10 6.K -1 ] 0,8 4,8 3,2 4,6 Měrná tepelná vodivost [W.m -1.K -1 ] PKD břity jsou zhotoveny ze syntetických diamantů s polykrystalickou strukturou. Nástroje z PKD mají podstatně vyšší životnost a jsou též méně citlivé vůči úderům a rázům. Existuje několik druhů PKD, které se od sebe vzájemně liší hustotou a velkostí zrn. Každý druh má své specifické vlastnosti, které jsou vhodné pro opracování konkrétních materiálů. Krystaly polykrystalického diamantu můžeme vidět na obr Obr. 1.9 Krystaly diamantu 8

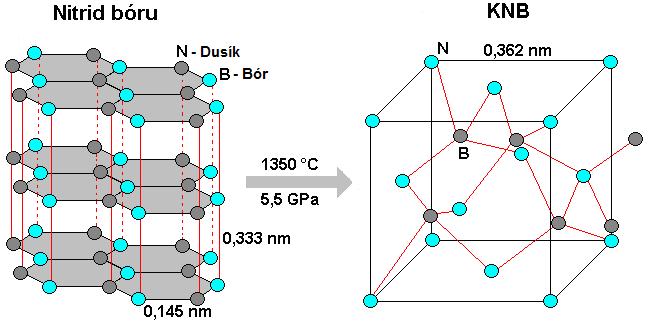

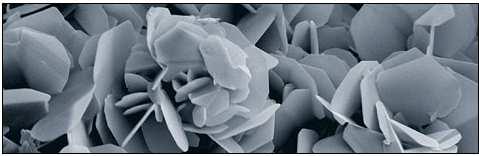

17 FSI VUT DIPLOMOVÁ PRÁCE List Kubický nitrid bóru Kubický nitrid bóru (KNB) se v přírodě nenachází, avšak přes sto let známe přírodní látku nitrid bóru, která krystalizuje v hexagonální soustavě, podobně jako grafit. Nitrid bóru je chemická sloučenina, která se skládá ze 43,6 % bóru a 56,4 % dusíku. 30 Sousední atomy v nitridu jsou vzdálené 0,145 nm, čili jsou větší než-li v grafitu. 30 Délka strany elementární buňky nitridu bóru je 0,333 nm, teda menší než v grafitu. 30 Přitom je v každém šestiúhelníku atom vázaný se třemi atomy bóru a naopak. Šestiúhelníky v soustavě nitridu bóru jsou sestavené tak, že atomy bóru a dusíku se střídají na vertikální ose, viz obr Obr.1.10 Přeměna krystalické mřížky nitridu bóru na KNB 20,35,40 Nitrid bóru se svými vlastnostmi podobá grafitu (např. je měkký a kluzký) a jeho lupínky jsou vidět na obr V hexagonálním nitridu bóru, stejně jako i v grafitu, jsou plochy lehkého skluzu se slabou vazbou ve směru hrany základní hexagonální soustavy a podobně jako v grafitu se tyto plochy po sobě kloužou. Vzhledem na velkou příbuznost struktur a fyzikálních vlastností grafitu a nitridu bóru se nitrid bóru pro své zbarvení často nazývá bílý grafit. Obr.1.11 Lupínky nitridu Bóru 9 Sloučeniny bóru a dusíku tvoří boridy a nitridy, které dosahují vysokou tvrdost, podobně jako karbidy, které se tvoří slučováním uhlíku s těžkotavitelnými kovy a dosahují pět až deset krát vyšší tvrdost než základní kov. Z podobnosti všech vlastností grafitu a nitridu bóru, a zejména jejich podobných hexagonálních krystalických mřížek a téměř stejnými parametry je možno předpokládat, že nitrid bóru může existovat i v kubické modifikaci.

18 FSI VUT DIPLOMOVÁ PRÁCE List 17 Hustota obou látek je prakticky stejná a souvisí s počtem atomů v jednotce objemu. Diamant má vyšší počet atomů v jednotce objemu a tím i vyšší hustotu. Kubický nitrid bóru má oproti diamantu téměř dvojnásobnou tepelnou odolnost. Kubický nitrid bóru běžně vydrží teploty C. 20,36,24 Při vyšších teplotách se v přítomnosti vzdušného kyslíku rozkládá na oxidu dusíku a bór. Chemická stálost je u kubického nitridu bóru značně lepší než u diamantu. Nerozpouští se v běžných rozpouštědlech ani za vyšších teplot. V roztavených kovech se nerozpouští. Dobrá tepelná odolnost a vysoká chemická stálost značně rozšiřuje oblasti použití kubického nitridu bóru. Všemi těmito vlastnostmi, jako i např. chemickou inertností vůči železu je kubický nitrid bóru nenahraditelným materiálem pro obrábění ocelí a je vhodnější než diamant. Vlastnosti kubického nitridu bóru jsou uvedeny v tab Tab. 1.4 Porovnání vlastností diamantu a KNB 20,36,24,40 Diamant KNB Typ mřížky Kubická Kubická Délka strany mřížky [nm] 0,3567 0,3616 Hustota [g.cm -3 ] 3,51 3,48 Tvrdost [HV] Tepelná stálost [ C] Počet atomů v 1 cm 3 1,69 x ,69 x Při porovnání mechanických a fyzikálních vlastností kubické a hexagonální modifikace jsou patrné značné rozdíly. Ty jsou podobné rozdílům mezi diamantem a grafitem. Velmi velký je rozdíl ve tvrdosti. Kubický nitrid bóru má vyšší hustotu a větší tepelnou vodivost, vysokou tepelnou stálostí v chemicky agresivních prostředích. Kromě toho je chemicky inertní ke konstrukčním kovům. Krystaly kubického nitridu bóru jsou vidět na obr Obr Krystaly KNB (a krystaly KNB, b - mikrostruktura KNB) 30 V souvislosti s tendencí zvyšovat spolehlivost a životnost mechanizmů a strojů se ve strojnictví nevyhnutně začaly používat speciální vysokolegované oceli a slitiny se zvýšenými fyzikálně-mechanickými vlastnostmi, které je možné těžko obrobit, tady vystupuje do popředí význam polykrystalického kubického nitridu bóru (PKNB).

19 FSI VUT DIPLOMOVÁ PRÁCE List 18 Polykrystalický kubický nitrid bóru je tvořený kubickým nitridem bóru, který je spojen do kompaktního celku za použití pojiva. Pojiva značně ovlivňují mechanické a fyzikální vlastnosti výsledné polykrystalické kompozice. Množství pojiva se řídí předpokládanými mechanickými a fyzikálními vlastnostmi a může dosáhnout až 50 % celkového objemu. Jako pojiva se nejčastěji používají kovy, karbidy, keramika případně i další látky. Z kovů se nejčastěji používá titan nebo i nitrid titanu. Méně se používá i nikl či jeho kombinace s titanem. Kovy významně ovlivňují mechanické vlastnosti, jako jsou tepelná vodivost a houževnatost. Karbidy jsou nejčastěji zastoupeny karbidem wolframu a karbidem titanu. Keramické materiály zastupuje celá řada materiálů jak oxidických, tak i neoxidických. V závislosti na podmínkách růstu, složení a vlastnosti krystalizace prostředí jsou možné morfologie syntetických krystalů u KNB vidět na obr Výroba Obr Čtyřboká morfologie syntetických krystalů KNB (a kubooktaedrální morfologie obtížně dosažitelná u KNB; b, c nejčastější morfologie KNB) 29,30 Od doby, kdy se zjistila chemická podstata diamantu, se začali vědci zabývat myšlenkou, jak vyrobit syntetické diamanty. Po řadě méně či více zdařilých pokusů se podařilo v laboratořích firmy General Electric roku 1955 vyrobit první diamantová zrna. Této úspěšné syntéze předcházelo několikaletý vývoj speciálního tlakového zařízení, které bylo klíčovým prvkem pro syntézu. Po letech zkoušek bylo v roce 1954 zkonstruováno zařízení, které bylo schopno vytvořit potřebné teploty okolo 1800 C a tlaky okolo 6 GPa 20 a udržet je po určitou dobu konstantní. Mezitím H. Tracy Hall vypracoval teoretickou studii, ve které vypočítal potřebné tlaky a teplotu pro úspěšnou syntézu. Ověřením jeho teoretických předpokladů se pak uskutečnila první úspěšná syntéza, vznik metody HPHT (High Pressure, High Temperature = za vysokého tlaku a vysoké teploty). 20 V sedmdesátých letech začaly první pokusy se syntetickou výrobou kubického nitridu bóru. Snahou bylo vyrobit kubický nitrid bóru v požadované velikosti. Výroba větších monolitických zrn se ukázala jako ekonomicky neefektivní a řešení se našlo podobně jako u polykrystalického diamantu v použití práškové metalurgie. Od té doby se oblast supertvrdých řezných materiálů rozšířila o nové materiály na bázi polykrystalického kubického nitridu bóru.

20 FSI VUT DIPLOMOVÁ PRÁCE List Syntéza diamantu V současné době jsou známy tři metody výroby syntetického diamantu a to následující: 1. Výroba v oblasti termodynamické stability diamantu působením statických tlaků minimálně MPa a teplot min C na grafit, v době několika sekund bez speciálního prostředí (v obr je znázorněná jako červeně zvýrazněná oblast na rozhraní grafit-diamant). 24,36,20 2. Výroba v oblasti termodynamické stability diamantu působením vysokých dynamických tlaků, kdy přechází grafit na diamant působením rázové detonační vlny, která vytváří potřebný tlak MPa, jako i potřebně vysokou teplotu. Čas působení je jen několik mikrosekund, anebo zlomků mikrosekund, proto je takto získaný diamant jemnozrnný. 24,36,20 3. Výroba v oblasti termodynamické stability grafitu probíhá při atmosférickém (nebo ještě nižším) tlaku a při teplotách C epitaxiální narůstáním diamantu v zárodcích. 24,36,20 Uhlík se vyskytuje několika různých modifikacích, jednou s modifikacích je i diamant. Princip syntézy pak spočívá v transformaci hexagonální uhlíku (grafit) na modifikaci kubickou (diamant). Za atmosférické teploty a tlaku je stabilní fází grafit a nestabilní diamant. Diamant má proto snahu za normální teploty a tlaku přecházet do stabilní fáze grafitu. Tento proces se označuje jako grafitizace a vede k postupné degradaci diamantu. Při vyšších teplotách a tlacích je však diamant fází stabilní a grafit má snahu přecházet v diamant. Rozhraní těchto dvou modifikací se označuje jako Berman Simonova křivka (v obr je znázorněná jako šrafovaná oblast na rozhraní grafit-diamant) ta reprezentuje určité minimální množství energie, které je zapotřebí látce dodat, aby přešla z jedné fáze do druhé. Toto množství energie je konstantní pro každou chemicky čistou látku. Pro jeden gram uhlíku je tato energie 2968 J. Aby se syntéza diamantu zrychlila, používá se malé množství katalyzátorů. Pro přeměnu grafitu na diamant se jako katalyzátory osvědčily prvky z osmé skupiny periodické tabulky prvků, přechodové kovy (železo, kobalt, nikl a další) nebo jejich slitiny. K těmto kovovým katalyzátorům se ke konci 20 století přidávají nekovové sloučeniny (uhličitany, sulfáty a hydroxidy). 4,21,20 Obr Fázový diagram uhlíku 8

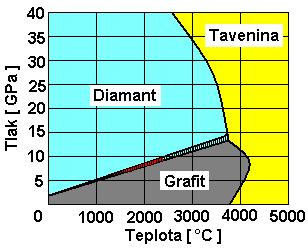

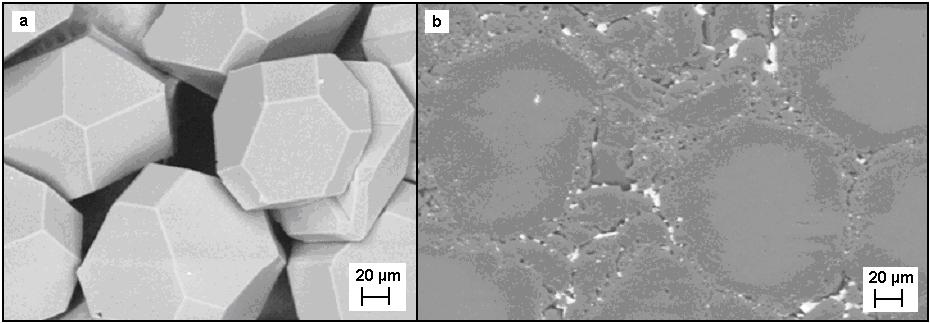

21 FSI VUT DIPLOMOVÁ PRÁCE List 20 Při syntéze, se čistý grafit za zvýšené teploty a tlaku dostane do oblasti, kde je stabilní fáze diamantu. Z roztoku, který se vytvoří z roztaveného katalyzátoru a grafitu se s rostoucí teplotou začne vylučovat diamant ve formě krystalů. S postupujícím časem velikost krystalů diamantu narůstá a jejich velikost je pak dána prostorovým omezením. Běžně je doba syntézy několik desítek minut. Pro výrobu větších diamantů o velikosti několik milimetrů jsou syntézní časy až několik desítek hodin, což je při průmyslové výrobě neekonomické. Tento fakt vedl k vývoji polykrystalických diamantů. Po ochlazení a snížení tlaku se vzniklý diamantový prášek čistí od zbytků katalyzátorů a třídí podle velikosti. Na obr jsou vidět patrné krystaly PKD vzniklé syntézou. Obr Polykrystalická diamantová transformace (a krystaly PKD, b - mikrostruktura PKD s pojivem) 8,20 Na obr je schéma zařízení pro syntézu diamantu metodou HPHT. Velikost zrn je přímo úměrná Dle doby trvání časů syntézy máme různé velikosti zrn. Rozlišujeme tři základní velikosti zrn 2 µm, 10 µm a 25 µm. S ohledem na střední velikosti použitého jádra diamantu při syntéze (viz obr. 1.31). Obr Schematický příklad slinování a růstu zrn v buňce metodou HPHT 38,8,24,15 Při metodě HPHT je důležité přesné rozložení sil toku, což ovlivňuje vlastnosti syntetických diamantů. Správného rozložení těchto sil lze dosáhnout za použití například krychlového lisu. Krychlový lis (viz obr 1.17.) obsahuje šest hydraulických lisů, které vyvíjí na všech plochách kostky rovnoměrně stejný tlak.

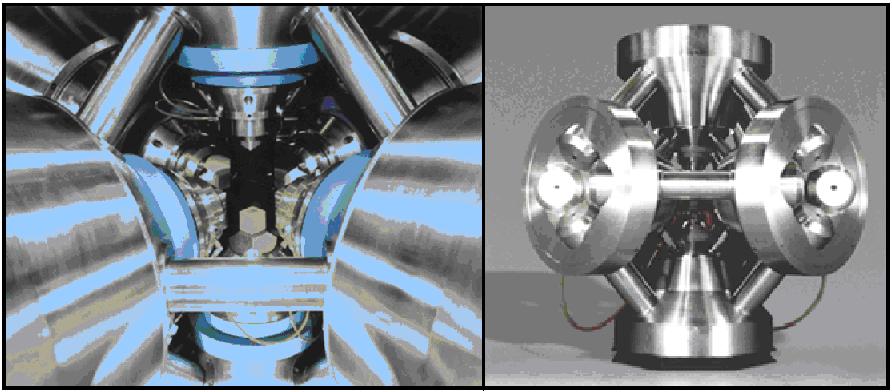

22 FSI VUT DIPLOMOVÁ PRÁCE List 21 Obr Krychlový lis Syntéza kubického nitridu bóru Při syntéze kubického nitridu bóru se jako surovina používá hexagonální nitrid bóru. Princip syntézy je stejný jako u diamantu. Odlišnosti jsou ovšem v chemických dějích, které při syntéze probíhají. Používají se nejen jiné katalyzátory, ale další odlišnosti jsou v syntetizačních teplotách. Syntéza kubického nitridu bóru vyžaduje použití vyšších teplot a také vyšších tlaků. Tato skutečnost souvisí s větší hodnotou energie nutné pro přeměnu na kubický nitrid bóru. Vysoká hodnota energie pro přeměnu se projevuje tím, že se kubický nitrid bóru v přírodě nevyskytuje. Optimální podmínky pro syntézu kubického nitridu bóru jsou při teplotách nad 1800 C. Potřebné tlaky se pak pohybují nad hodnotou 5 GPa (viz obr. 1.18). 24,36,20 Obr Fázový diagram nitridu bóru 8 V průmyslové praxi je tato syntéza realizována na speciálním vysokotlakém zařízení, které se konstrukčně velmi podobá zařízení, na kterém se provádí syntéza diamantu. Obě se velmi podobají zařízení, na němž se v roce 1955 uskutečnila první syntéza diamantu. Určitá shoda je i při porovnání se zařízeními pro výrobu polykrystalického diamantu a grafitu. Ta pramení z toho, že při výrobě polykrystalických materiálů je nutné dokonale natavit krystaly za vysokých teplot a tlaků, aby došlo k dobrému spojení s pojivem Výroba vyměnitelných břitových destiček z PKD a PKNB Pro výrobu řezných břitových destiček z PKD a PKNB jsou hlavními výchozími materiály především polykrystalický diamant a kubický nitrid bóru,

23 FSI VUT DIPLOMOVÁ PRÁCE List 22 spojovací fáze-pojivo, a karbidová podložka. Mechanické, tepelné a řezné vlastnosti nástrojů z PKD jsou ovlivněny velikostí zrna tvrdých částic a použitým pojivem u PKNB podle obsahu KNB v substrátu, velikostí zrna tvrdých částic KNB a použitým pojivem - sekundární fáze (viz obr. 1.19). Obr Mikrostruktura PKBN, tvrdé krystaly + sekundární fáze (a s obsahem 90% KNB+AlN a AlB 2 ; b obsah 80% KNB+TiC s Al; c s obsahem 50% KNB+TiC s Al; d s obsahem 45% KNB+TiC s Al) 16 PKD jako kompozitní řezný materiál s diamantovými krystaly uloženými v kobaltové matrici. Používá se jako kompaktní materiál ve formě břitové destičky pájené k tělesu nástroje na vyměnitelné břitové destičce ze slinutého karbidu, která jim zaručuje pevnost a odolnost proti tepelným a rázovým šokům. Výroba (viz obr 1.20) vyměnitelných břitových destiček z PKD a PKNB se skládá z těchto kroků: 18,15,20,8,28,10 příprava buňky pro syntézu monokrystalů; syntéza monokrystalů; slinování tělesa (krystaly PKD nebo KNB + pojivo, např. na podložce ze slinutého karbidu); rozřezávání tělesa na segmenty požadovaného tvaru nebo na polotovary pomocí elektrojiskrového řezání nebo řezáním vodním paprskem řízeným laserem; pájení segmentu (roubíku) na vyměnitelnou břitovou destičku, lze pájet ve vaku pomocí elektronového paprsku. Segment je připájen k některým, nebo ke všem špičkám nástrojové destičky; finální opracováni (např. broušení, honování funkčních ploch břitu). Obr Výroba vyměnitelných břitových destiček z PKD a PKNB 15

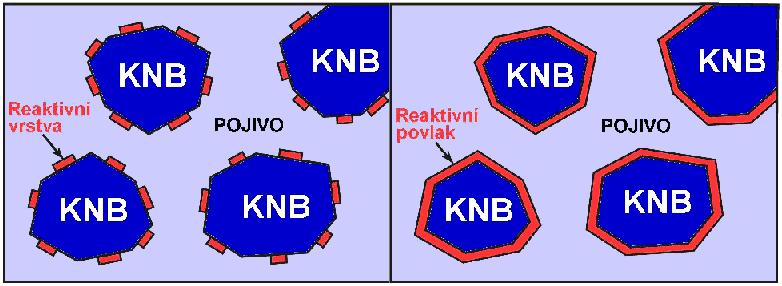

24 FSI VUT DIPLOMOVÁ PRÁCE List 23 Pro zvýšení pevnosti vazby a potlačení degradace diamantu bývají zrna přírodního i syntetického diamantu, určená pro výrobu kompaktních polykrystalických těles, opatřena speciálními kovovými povlaky chromu a titanu 20 viz. obr Obr Slinované krystaly PKD spojené kobaltovou spojovací fází 25 Podobně jsou upravována i zrna KNB, například japonská firma Mitsubishi Karbide provádí slinování aktivovaných zrn kubického nitridu bóru (Particle activated sintering) 25. Při této metodě jsou zcela eliminovány všechny nečistoty a příměsi a na povrchu zrn KNB se vytváří rovnoměrná reaktivní vrstva ve formě povlaku, který kompletně obalí každé zrno (viz obr. 1.22). Mezi výhody metody patří zlepšená adheze mezi zrny tvrdé fáze KNB a pojivem, vysoká houževnatost a odolnost konečného produktu. Obr Aktivovaná zrna KNB 25 Většina současných břitových destiček (viz.obr. 1.23) s PKNB nebo PKD roubíkem je vytvořena tak, že roubík malé tloušťky je připájen do vybrání vytvořeného ve špičce břitové destičky. Výhodou této konstrukce je menší namáhání pájeného spoje, protože roubík je ve svislém směru podepírán materiálem destičky. Druhá možnost je na základní destičce ze slinutého karbidu jsou špičky vytvořeny připájenými roubíky z KNB, jejichž největší rozměr (délka) odpovídá tloušťce destičky. To znamená, že u oboustranných čtvercových destiček je k dispozici celkem osm využitelných břitů.

25 FSI VUT DIPLOMOVÁ PRÁCE List 24 U břitových destiček osazených segmenty z PKNB, může dojit k výraznému tepelnému ovlivnění a tím zeslabení pájeného spoje roubík/destička, to může vest i k uvolnění segmentu ze špičky břitové destičky. Tyto nedostatky odstraňuje zámková konstrukce břitových destiček firmy Sandvik Coromant. Principem je oddálení pájeného spoje od tepelného namáhaní. Tento systém lze použít pro různé tvary destiček (viz.obr. 1.23) s tím, že roubík je připájen bud' k některým, nebo ke všem špičkám destičky. Obr Řezné břitové destičky z PKD a PKNB (a zámková konstrukce, b napájený utvářeč třísky na PKD, c silná vrstva PKNB na podložce SK, d vybroušený utvářeč třísky, e pozitivní geometrie, f - roubík, g negativní geometrie, h monolit PKNB) 28,2,1 Vyměnitelné břitové destičky ze supertvrdých materiálů mohou být vyrobeny tak, že jsou složeny ze dvou vrstev. Na podložku ze slinutého karbidu je nanesena nebo připájena silná vrstva polykrystalického kubického nitridu bóru (viz. obr b) nebo polykrystalického diamantu. Pouze z PKNB jsou vyráběny i vyměnitelné břitové destičky ve formě kompaktního tělesa, některé typy mají hladicí geometrii Wiper (viz. obr c), nebo vybroušený jednoduchý utvářeč třísky (viz. obr b). Obr Aplikace hladicí geometrie Wiper na vyměnitelné břitové destičky s PKNB (a standardní provedení řezné hrany, b silná vrstva PKNB na SK podložce, c hladicí geometrie Wiper) 28

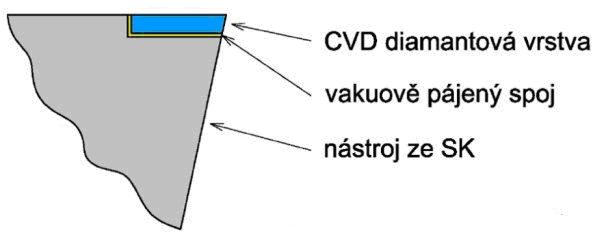

26 FSI VUT DIPLOMOVÁ PRÁCE List Povlakové vrstvy Téměř u všech řezných materiálů lze využít povlakových vrstev ke zlepšení vlastností nástroje a supertvrdé řezné materiály nejsou výjimkou. Tenké povlakové vrstvy vynikají svou tvrdostí a otěruvzdorností a zabraňují difuznímu opotřebení břitu. Vhodnou volbou této vrstvy lze zlepšit odvod třísky, snížit tepelné namáhání nástroje a zvýšit trvanlivost břitu. Kromě toho záleží i na požadovaných parametrech řezného procesu, tj. velikosti úběru, řezné rychlosti, přesnosti obrábění a dalších faktorech Výroba diamantových povlaků Syntéza diamantu z plynné fáze má asi čtyřicetiletou historii, avšak současný široký výzkum diamantových povlaků začal až v roce 1982 a pokrývá vývoj vrstev usazovaných z CH 4 (metan) metodou CVD (Chemical Vapour Deposition - chemická depozice z plynné fáze) nebo plazmaticky aktivovanými metodami PACVD či MWPCVD. Ačkoli je CH 4 nejčastěji užívaným plynem, jako zdroj plynu lze též použít C 2 H 5 OH (etylalkohol) nebo C 2 H 2 (acetylén). Diamantový povlak má velmi malý součinitel tření, menší než například teflon (nižší součinitel tření povlakové vrstvy se projeví ve zvýšení řezného výkonu nástroje), jeho tepelná vodivost je několikrát vyšší než tepelná vodivost mědi. Rychlost růstu vrstvy PKD se pohybuje kolem hodnoty 1 µm.h Břitové destičky s diamantovým povlakem mají větší počet využitelných břitů než klasické destičky s roubíkem připájeným na jedné špičce destičky. Předlisovaný utvářeč třísky umožňuje zvýšit používané řezné rychlosti. K největším nedostatkům patří nízká houževnatost (diamantový povlak vytvořený metodou CVD je křehký, pokud je ukládán na povrch substrátu s nízkým obsahem kobaltu). Takovéto destičky nejsou schopny odolávat mechanickým šokům, a proto nejsou vhodné pro hrubovací obrábění a přerušované řezy. V důsledku nerovnoměrného rozložení kobaltu v podkladovém SK lze u nich jen velmi těžce předvídat řezné vlastnosti a výkony, přesto mohu mít ve srovnání s nepovlakovanými destičkami 10krát 50krát vyšší trvanlivost (závisí na obráběném materiálu a řezných podmínkách). Metoda CVD je známa od padesátých let 20.století. Používá se k výrobě např. povlakovaných slinutých karbidů nebo pro přípravu tenkých vrstev různých materiálů v optice a elektronice. Princip metody spočívá ve vytváření povlaků z plynné fáze na vhodném substrátu. Jako substrát se při výrobě diamantu používá karbid wolframu nebo křemík. Substrát je ve formě destičky vložen do plynného prostředí a zahřát na teplotu 2000 C. Plynné prostředí se skládá z nosného plynu a aktivní plynné látky. Rozkladem aktivní plynné látky za vysokých teplot se na povrchu substrátu vylučuje vrstva diamantu. 32 Nejčastěji používaným nosným plynem je H 2, aktivní látka je metanol, jehož páry se působením vysokých teplot rozkládají. Jedním z produktů rozkladu je i uhlík, který ve formě diamantu vytváří povlak na povrchu substrátu. K

27 FSI VUT DIPLOMOVÁ PRÁCE List 26 ohřevu plynné fáze se používá laser nebo častěji mikrovlnné záření. Proces probíhá při tlaku 15 kpa. Potřebný podtlak zajišťují vývěvy. Regulace rychlosti napařování probíhá pomocí změny poměru nosného a aktivního plynu. 32,11 Předností takto vzniklého diamantu je jeho velmi dobrá adheze k podložce. Nevyskytují se vady struktury, jako jsou póry. Na rozdíl od polykrystalického diamantu získaného slinováním je diamantový povlak homogenní. Diamantový povlak je zachycen na obr Obr Jemnozrnný (a) a hrubozrnný (b) diamantový povlak 32 CVD diamant rozlišujeme podle tloušťky diamantu na tenké vrstvy, tzv. CVD diamantové povlaky - jejich tloušťka je menší než 30 µm a na tlusté vrstvy, tzv. CVD diamantové vrstvy - jejich tloušťka dosahuje až 0,5 mm, lze však vyrobit vrstvu tlustou až 1 mm. 32,11,14 CVD diamantové povlaky jsou nanášeny přímo na naostřený nástroj, což umožňuje povlakování i složitých tvarů. V souvislosti se zajištěním dobré přilnavosti diamantového povlaku lze povlakovat jen určité typy SK a RO. Při výrobě nástrojů s CVD diamantovými vrstvami je diamantová vrstva tlustá několik stovek mikrometrů rozřezána laserovým paprskem na malé části a poté pájena na držák nástroje (viz. obr. 1.26). Obr Diamantový povlak na SK a RO a způsoby připevnění CVD diamantové vrstvy k nástroji 11 Přednosti CVD diamantu je rozdíl mezi PKD a CVD diamantem je ten, že CVD diamantové vrstvy (stejně jako povlaky) neobsahují žádné kovové pojivo a jejich struktura se tím pádem prakticky neliší od přírodních diamantů. Nástroji s břity z CVD diamantu lze efektivně obrábět zejména slitiny hliníku, především s velkým obsahem křemíku, neželezné kovy a jejich slitiny, grafit, sklo, technickou keramiku, karbid křemíku, slinuté karbidy od 20 % kobaltu, plasty, plasty s uhlíkovými vlákny, dřevo, lepené dřevo, lamináty. 11

28 FSI VUT DIPLOMOVÁ PRÁCE List Výroba KNB povlaků Na rozdíl od diamantu se KNB užívá ve formě masivního substrátu, ale zdá se, že k dosažení výkonných KNB povlaků nástrojů pro obrábění, není zatím využíváno pro komerční účely. Pokusy s PVD (Physical Vapour Deposition - nanášení odpařením z pevné fáze) nebo plazmově aktivovanými CVD (PA- CVD) procesy probíhají asi 20 let. Problémem jsou vysoká tlaková namáhání více než 10 GPa, nízká adheze a odlupování vrstev již od tloušťky pod 0,5 µm při obrábění. 30,18,16 Obr Optická mikrofotografie povlaků (a - průřez KNB - TiN povlakem, b průřez KNB Diamant povlakem) 16 Povlaky nástrojů vyžadují vrstvy silnější než 2 µm. Povlaky KNB (viz obr. 1.27) experimentálně naznačily velký potenciál v lepší výkonnosti, po vylepšení systému vrstev oproti drahým vyměnitelným břitovým destičkám z masivních materiálů. Pro zvýšení tvrdosti a životnosti destiček s KNB, se můžou destičky povlakovat např. PVD povlakem s nitridy typu (Ti, Si)N, (Ti, Al)N nebo TiN, každý výrobce vyměnitelných břitových destiček má svůj způsob povlakování KNB. Po procesu povlakování jsou destičky připraveny v několika provedeních podle formy použití KNB, a to buď jako monolitní, nebo se spékanou vrstvou, případně s pájenou jednou nebo více špičkami. 30,18,16 Na obr jsou znázorněna různá provedení povlakovaných břitových destiček. Obr Povlakované břitové destičky firmy Seco

29 FSI VUT DIPLOMOVÁ PRÁCE List Použití PKD a PKNB Supertvrdé řezné materiály, jsou řezné materiály, které vynikají zejména svou vysokou tvrdostí a velkou odolností proti abrazivnímu opotřebení. Polykrystalický diamant je omezován reakcí se železnými materiály. Přestože supertvrdé řezné materiály patří k mnohostranně využitelnému řeznému materiálu, zaujímá její produkce přibližně 4% světové výroby řezných materiálů, jak ukazuje obr Použití obou skupin supertvrdých materiálů (PKD a PKNB) omezuje především vysoká cena, která je důsledkem energeticky a technicky náročné výroby. Obr Světová produkce řezných nástrojů 22 Jsou to materiály, které mají do budoucna široké uplatnění v oblastech vysokorychlostního obrábění. Jistou překážkou jsou i poměrně vysoké nároky na obráběcí stroj, který je při tomto způsobu značně dynamicky namáhán. Supertvrdé řezné materiály lze efektivně používat, pokud jsou dodržovány pravidla, které jsou určeny výrobcem. Slitiny hliníku lze polykrystalickým diamantem obrábět rychlostmi až 3000 m.min -1, a to při hrubování i obrábění načisto. 1 Díky tak vysoké rychlosti se stává tento proces obrábění efektivním. Mezi výhody supertvrdých řezných materiálů patří především vynikající tvrdost, což udává vysokou odolnost proti opotřebení a díky polykrystalické struktuře mají tyto materiály také výbornou houževnatost. Kromě toho má PKD nejvyšší tepelnou vodivost ze všech řezných materiálů, což umožňuje rychlý přenos tepla z ostří (viz obr 1.30).

30 FSI VUT DIPLOMOVÁ PRÁCE List 29 Obr Tepelné namáhání ostří 12 PKD není vhodný pro obrábění houževnatých materiálů s vysokou pevností. V praxi tato omezení vylučují použití PKD pro většinu operací obrábění kovů. Přes omezenou možnost použití je PKD vynikajícím řezným materiálem a to zejména pro obrábění abrazivních neželezných a nekovových materiálů v těch případech, kde se u obrobku vyžaduje přesnost rozměrů a vysoká jakost obrobeného povrchu. Preferovanými oblastmi použití v současné době jsou soustružení a frézování abrazivních slitin hliníku a křemíku, zvlášť jedná-li se o dosažení vysoké jakosti obrobeného povrchu a o přesnost rozměrů. PKD je v praxi pro tyto účely společně s nepovlakovaným jemnozrnným slinutým karbidem jednou ze dvou možných alternativ. Ostré břity a pozitivní úhly břitu zde hrají důležitou roli. PKD se rovněž používá pro obrábění jiných abrazivních nekovových materiálů, jako jsou například kompozitní materiály, umělé pryskyřice, pryž, plasty, uhlík, slinutý karbid, keramika a slinutý karbid, ale také pro obrábění kovů, jako jsou měď, kluzné ložiskové materiály, bronzy, mosaz, slitiny magnézia, slitiny zinku a olovo. Materiály se sklonem k tvoření nárůstku nejsou pro břity PKD díky jejich vysoké chemické stabilitě obvykle žádným problémem. PKD břity zabraňují vzniku otřepů na obrobku a mimo to se vyznačují mimo řádně vysokou trvanlivostí. S ohledem na vysokou křehkost vyžaduje PKD při používání stabilní řezné podmínky, tuhé nástroje a stroje a vysoké řezné rychlosti. Chladící kapaliny, lze obvykle používat. Mezi typické operace patří obrábění načisto a jemné obrábění načisto při soustružení a vrtání. Pro čelní frézování lze použít vyměnitelné břitové destičky osazené PKD stejným způsobem, jako běžné nebo speciální destičky pro jemné obrábění, vsazené do zvláštních kazet. Důležité jsou malé posuvy, malé řezné rychlosti a vyloučení přerušovaných řezů. Při soustružení by se mělo vždy dbát na použití držáků s co největším možným průřezem a na dodržení minimálního vyložení. Při frézování musí být axiální a radiální házení co nejmenší. Vynikající výkonnost a trvanlivost řezných nástrojů osazených PKD nabízejí možnosti použití zejména ve velkosériové výrobě za použití vyšších řezných rychlostí. Podmínky pro optimální použití PKD jsou uvedeny v tab Pro obrábění nástroji PKD je doporučováno chlazení u kovových materiálů chladit dle možnosti.

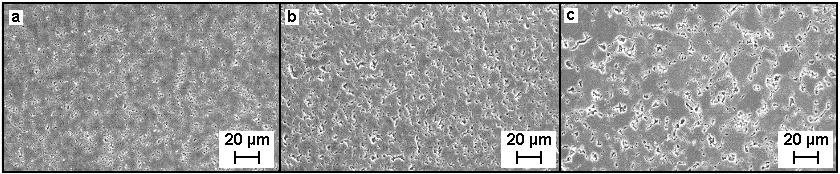

31 FSI VUT DIPLOMOVÁ PRÁCE List 30 Tab. 1.5 Doporučené rychlosti a posuvy vyměnitelných břitových destiček z PKD 43 Obráběný materiál Řezná rychlost Posuv na otáčku f [mm] ostří a p [mm] Šířka záběru v [m.min -1 ] Hliník ,05 0,08 0,05 0,20 Hliník (5 8% SI) ,10 0,20 0,05 0,20 Hliník (8 12% SI) ,05 0,15 0,05 0,20 Hliník (14 18% SI) ,02 0,10 0,03 0,15 Měď ,03 0,08 0,05 0,20 Bronz ,03 0,08 0,05 0,20 Mosaz ,03 0,10 0,05 0,20 Nízko tavitelná slitina ,03 0,10 0,05 0,20 Uhlík ,05 0,15 0,05 0,30 Skleněné vlákno ,01 0,10 0,01 0,02 Uhlíkové kompozity ,05 0,15 0,10 1,00 Slinutý karbid ,04 0,06 0,005 0,05 Výkon PKD do velké míry závisí na používání a obráběcí operaci, ale může být také ovlivněn výběr vhodného stupně nebo velikosti zrna. Standard třídy patří 002, 010 a 025 (2, 10 a 25 µm průměru výchozí velikost zrna (viz obr.1.30 ). Hrubší zrno je vhodné pro aplikace s požadavkem na životnost, jemnější zrno je vhodné na kvalitu opracovaného povrchu. Obr Mikrostruktura materiálů v nanesené vrstvě 0,5mm z PKD na SK (a velikost zrna 2 µm, b velikost zrna 10 µm, c - velikost zrna 25 µm) 8 PKNB břitové destičky jsou z polykrystalického, kubického nitridu bóru, který je po přírodním diamantu výrazně nejtvrdším materiálem. Jedním z podstatných rozdílů mezi KNB a přírodním diamantem a PKD je vynikající možnost použití KNB při obrábění ocelových a litinových dílů. Přitom se PKNB využívá při jemném obrábění tvrdých a houževnatých materiálů v rozsahu 50 až 70 HRC. 1 Tím lze mnoho brousících operací nahradit soustružením, což speciálně u větších přídavků na opracování spoří čas a náklady. Vlastnosti řezného materiálu PKNB můžeme obměňovat změnou velikosti krystalu, obsahu a druhu pojiva, s cílem získat různé varianty tohoto řezného materiálu. Nízký obsah KNB v kombinaci s keramickým pojivem vytváří větší odolnost proti opotřebení a chemickou stabilitu, takže tento druh řezného materiálu je pak zvlášť vhodný k obrábění tvrdých ocelových součástek. PKNB s nízkým obsahem KNB, jsou k dispozici standardně jako plné destičky, anebo s napájenou řeznou hranou. Další možností je PKNB napájený na celé ploše vyměnitelných břitových destiček. Vysoký obsah KNB za-

32 FSI VUT DIPLOMOVÁ PRÁCE List 31 jišťuje větší houževnatost a je vhodný v první řadě pro obrábění tvrdých druhů litin a žáruvzdorných slitin. PKNB s vysokým obsahem KNB jsou v podobě masivních řezných destiček z plného materiálu nebo v podobě jednotlivých kusů. Srovnání výkonu řezné destičky při obrábění kalené oceli s vysokým a nízkým obsahem KNB (viz obr 1.32). Obr Závislost opotřebení hřbetu nože s vysokým a nízkým obsahem KNB 1 PKNB by měl být používán zásadně pro obrábění materiálů o tvrdosti nad 48 HRC. 1 Jsou-li obrobky příliš měkké, musíme počítat s mimořádně velkým opotřebením břitu. Čím tvrdší je materiál, tím menší je opotřebení břitu nástroje. S břity PKNB lze dosáhnout vynikající kvality obráběného povrchu. Řezné síly u břitů z PKNB jsou relativně vysoké částečně z důvodu použití negativních geometrií břitů a částečně vzhledem k obráběným tvrdým materiálům. Úprava břitu fazetkami, jakož i správná poloha nástroje, mají rozhodující význam. Zrna struktury PKNB jsou velmi malá a tvrdá. Aby se zabránilo mikroskopickému vydrolování, musí být břit opatřen vhodnou fazetkou a musí být v souladu s operací obrábění a daným obráběným materiálem upraven. Při správném používání zaručuje PKNB svojí tvrdostí a ostrým břitem extrémně dobrou odolnost proti opotřebení. Vyměnitelné břitové destičky z PKNB jsou velmi vhodné pro obrábění kalených ocelí načisto tam, kde jsou předepsány úzké tolerance rozměrů. Jakost obrobeného povrchu se pohybuje kolem Ra 0,3 µm a tolerance rozměrů jsou ±0,01mm. 1 Mimo to mohou ve většině případů dosáhnout podstatně delší trvanlivosti, než u slinutých karbidů nebo keramiky. Při správném použití zůstává obráběná součástka relativně studená, protože teplo je pohlcováno hlavně třískou. Doporučené řezné rychlosti při použití PKNB jsou jen mírně vyšší a posuvy jsou relativně nízké. Aby se zabránilo tepelným šokům a tím vzniku trhlin, mělo by obrábění probíhat zásadně zasucha. Je-li nutno použít chladící kapalinu, musí být tato kapalina v dostatečném množství přiváděna přímo na břit. Podmínky pro optimální použití jsou uvedeny v tab. 1.6.

33 FSI VUT DIPLOMOVÁ PRÁCE List 32 Tab. 1.6 Doporučené rychlosti a posuvy vyměnitelných břitových destiček z PKNB 43 Obráběný materiál Řezná rychlost v [m.min -1 ] Posuv na otáčku f [mm] max. hodnoty Šířka záběru ostří a p [mm] max. hodnoty Uhlíkové oceli ,08 0,20 Chromové oceli ,08 0,20 Legované oceli ,08 0,20 Nástrojové oceli ,08 0,20 Tvárné litiny ,60 1,00 Tvrzené litiny ,32 1,00 Šedé litiny ,20 0,40 Spékané kovy ,16 1,20 Superslitiny lnconel ,06 1,25 Superslitiny Rene ,06 1,25 Superslitiny Rene ,06 0,15 Superslitiny Incoloy ,06 1,25 Superslitiny Monel ,06 1,25 Superslitiny Stellite ,06 1,25 Superslitiny Colmonoy ,03 1,25 Obrábění velmi tvrdých materiálů vyžaduje vysokou tvrdost, otěruvzdornost a odolnost vůči vysokým teplotám (kontakt se žhavými třískami), stejně tak jako dobrou vrubovou houževnatost a vysokou odolnost řezné hrany proti lomu a vydrolování. Tyto požadavky splňují vyměnitelné břitové destičky z PKNB. Typickou oblastí jejich použití je například obrábění ozubených kol pro převodovky, hnacích kuželových kol se šikmými zuby, talířových ozubených kol, válečkových ložisek, kuličkových tažných šroubů a válcové frézování. Tvrdé slitiny jsou upřednostňovány při výrobě šnekových extrudérů (strojů k výrobě forem z termoplastických materiálů) nebo ventilů větších rozměrů. 1.6 Nejnovější trendy v oblasti obrábění PKD a PKNB Díky novým technologiím se otevírají nové možnosti při výrobě nástrojů. Současné vývojové tendence v oblasti třískového obrábění směřují k vytvoření efektivnějších strategií, zvláště k nahrazení operací spojených s broušením materiálů procesem tvrdého soustružení a vytvářejí požadavky kladené na řezné materiály nového typu dosahující vysokých výkonů. Problémy, které se vyskytovaly při osazování vyměnitelných destiček segmenty KNB, jsou dnes již díky novým výrobním procesům a díky nové sandwich (sendvič konstrukce) technologii (viz. obr.1.33) minulostí. Jedinečný patentovaný systém spočívající v oboustranném nanášení vrstev KNB na jádro ze slinutých karbidů během jedné pracovní operace. Technologie značně snižuje cenu řezné VBD umožňuje používání nových, moderních KNB materiálů. Celkovou jedinečnou kvali-

34 FSI VUT DIPLOMOVÁ PRÁCE List 33 tu podtrhuje vysoká přesnost a opakovatelnost řezných hran a nově vyvinutý povlak, který značně zvyšuje odolnost proti opotřebení. Obr Břitové destičky (a sendvič technologie, b utvářeč třísky vyroben 3D laser technologii) 2,25 Vyměnitelné diamantové destičky nové generace je nyní možné vyrábět s lamačem (utvářečem) třísek. Firma Becker Diamond tools, zavedla revoluční 3D chipbreaking technologie pro PKD. Díky použití pokročilé technologie 3D PKD chipbreaker (viz. obr.1.33), rozšiřuje aplikační použití a bezpečnou kontrolu nad třískou. 3D chipbreaking technologie pro PKD je vytvořena pomocí laser technologii, jsou vyráběna i na segmentu PKD. Toto nové zpracování zachovává maximální přesnost a ostrost řezné hrany, která je nezbytná při obrábění neželezných materiálů. Jedinečná geometrie řezné hrany dává možnosti konečného opracování bez dalších dokončovacích operací. V oblasti nových trendů, představila firma Mitsubishi Carbide, nový produkt Petit cut (viz. obr. 1.34) u PKD destiček. Výhoda je jeho nižší cena, to je dosaženo použitím menšího polykrystalického diamantu na špičce vyměnitelné břitové destičky. Lamač třísky typu DM, je výbrus na řezné hraně vyměnitelné břitové destičky. Výbrus eliminuje problém s nalepováním třísek, které se objevuje při obrábění hliníkových slitin a je vhodný pro obránění malých poloměrů. Obr Břitové destičky (a technologie Petit cut u PKD, b držák MG/GY pro segmenty KNB) 25

35 FSI VUT DIPLOMOVÁ PRÁCE List 34 Další novinka od Firmy Mitsubishi Carbide, je nový držák MG/GY pro segmenty KNB (viz. obr.1.34), poskytující vysokou tuhost. Tří zámkový systém se skládá ze tří vrstev, principem je, že první vrstva je řezná část nástroje (PKNB), prostřední vrstva tlumí rázy a třetí vrstva slouží jako opora. V kombinaci s těmito vlastnostmi, umožňuje poskytovat vynikající výkon při zapichování (drážkování) kalené oceli. Držák zaručuje vysokou přesnost a dlouhou životnost nástroje. Jeden z trendů vývoje je nanokrystalický diamantový povlak. První výrobce Firma Crystallume vyrábí vysoce výkonné čelní stopkové frézy Thunderbolt, které mají mimořádně tenký nanokrystalický diamantový povlak (viz. obr.1.35) nazvaný Ultra Thin Nano Diamond, nanášen metodou PVD. Nanokrystalický diamantový povlak, snižuje drsnost povrchu, opotřebení, je delší životnost nástroje a dochází ke snížení spotřeby energie na zpracování tvrdých a křehkých materiálů jako např. grafit. 26 Obr Mikrostruktura nanokrystalického diamantového povlaku 37 Druhý výrobce firma Korloy, používá nanokrystalický diamantový povlak pro vyměnitelné břitové destičky. Povlak zvyšuje životnosti nástroje až o 150%, velikost diamantových částic (± 100 nm) v povlaku. 6

36 FSI VUT DIPLOMOVÁ PRÁCE List 35 2 HODNOCENÍ ŘEZIVOSTI NÁSTROJE Nástroj musí zabezpečit požadovaný tvar součásti, rozměrovou přesnost, drsnost a optimální trvanlivost ostří. Řezivost označujeme jako souhrn vlastností nástrojového materiálu, které ovlivňují jeho vhodnost k obrábění. 42 Nástroj dokáže řezat kov, protože je ostrý a tvrdší než obrobek (nejméně o 5-6 HRC). 2 Nástroj vhodný pro určitou operaci obrábění musí být kombinací geometrie břitu a řezného matriálu, která musí zohledňovat: 1 druh operace obrábění; materiál a tvar obrobku; obráběcí stroj; řezné podmínky; požadovanou jakost povrchu; stabilitu technologie obrábění; náklady na obrábění. Zároveň je nutné zohlednit také to, zda se jedná o hrubovací nebo dokončovací operace, kontinuální nebo přerušovaný řez a zvolené přídavky na obrábění. Požadovaný stav obrobeného povrchu a přesnost rozměrů může ovlivnit volbu druhu řezného materiálu, protože při použití různých řezných materiálů lze dosáhnout různé kvality povrchu. Poměry v oblasti stability mají velký vliv na potřebné vlastnosti tvaru břitu, proto v mnoha případech nelze použít křehké materiály. Tři hlavní vlastnosti materiálu, které mají zásadní vliv na řezné podmínky jsou: 1 odolnost proti opotřebení; houževnatost (odolnost proti lomu); tvrdost za tepla (schopnost neztrácet tvrdost a chemickou stálost při vysokých teplotách). 2.1 Vlastnosti ideálního řezného materiálu PKD je velmi tvrdý, ale velmi křehký, PKNB není tak tvrdý, ale snese vyšší provozní teploty. Keramika je tvrdší než slinutý karbid a má lepší tepelnou a chemickou stálost. Současným trendem jsou snahy o vzájemnou kombinaci řezných materiálů, aby se výsledné vlastnosti co nevíce přibližovaly ideálním vlastnostem řezného materiálu. Ideální řezný materiál lze charakterizovat těmito vlastnostmi: 1 dostatečná tvrdost, která by zajistila odolnost proti opotřebení a plastické deformaci břitu; vysoká houževnatost, jako ochranu proti lomu; chemicky neutrální chování vůči materiálu obrobku; chemická stabilitu, která by zajistila odolnost proti oxidaci a difůzi; dobrá odolnost proti zatížení tepelným šokem.

37 FSI VUT DIPLOMOVÁ PRÁCE List Formy opotřebení Opotřebení lze měřit přímými nebo nepřímými metodami. Přímé měření opotřebení: 12 měření změn opotřebení rozměrů břitu v závislosti na čase (na mikroskopu); měření hmotnostního úbytku nástroje (konvenčně, nebo radioizotopovou metodou). Nepřímé měření opotřebení: 12 měření změny velikosti sil působících při obrábění; měření nárůstu výkonu potřebného k obrábění; měření změny teploty obrobku, nástroje nebo třísek; sledování výskytu ostřin na hranách obrobku; sledování výskytu lesklých proužků na obrobeném povrchu, zhoršení drsnosti povrchu; měření změn rozměrů obrobené součásti; měření nadměrné hlučnosti při obrábění; analýza vibrací systému stroj-nástroj-obrobek rozborem chvění a kmitání. Trvanlivost lze definovat jako součet všech čistých časů řezání od počátku řezání po předem stanovenou hodnotu zvoleného kritéria opotřebení břitu řezného nástroje. Kritérium opotřebení a jeho hodnota musí být stanoveny tak, aby po celou dobu trvanlivosti nástroje měl obrobek požadovaný tvar, rozměry a kvalitu povrchu. Trvanlivost nástroje závisí především na metodě obrábění, vlastnostech obráběného a nástrojového materiálu a řezných podmínkách. Životnost je definována jako součet všech časů trvanlivostí nebo jako celková doba funkce nástroje (od uvedení do činnosti až po jeho vyřazení). Životnost vyměnitelných břitových destiček končí po skončení trvanlivosti všech jejich břitů. Za normálních podmínek opotřebení řezného nástroje se opotřebení projeví na zhoršené kvalitě obráběného povrchu. Při větším opotřebení nástroje se zvětší styková plocha mezi nástrojem a obrobkem a tím i tlaky na tomto rozhraní, což může vést k zadírání nástroje nebo ke křehkému lomu a následnému zničení nástroje. Nejjednodušší metodou hodnocení opotřebení je analýza pomocí rozborů křivek opotřebení (obr. 3.6 ). Jako měřená veličina se nejčastěji používá šířka opotřebení fazetky na hřbetě VB (obr. 3.5), u kterého se zpravidla určuje pásmo záběhu ( I. fáze), pásmo normálního opotřebení (II. fáze) a pásmo zrychleného opotřebení (III. fáze). Výsledné křivky se využívají pro stanovení dílčích účinků kvality břitu, řezných podmínek, řezného prostředí, atd. na trvanlivosti břitu (T). Časový rozvoj hloubky výmolu na čele KT má zpravidla parabolický průběh bez pásma normálního opotřebení.

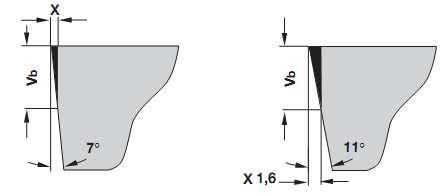

38 FSI VUT DIPLOMOVÁ PRÁCE List 37 Obr. 3.6 Časové křivky rozvoje šířky opotřebení fazetky na hřbetě v závislosti na řezné rychlosti 12 Z řezných podmínek má největší vliv na trvanlivost nástroje řezná rychlost. Postup analýzy je takový, že pro stanovenou konstantní hodnotu vybraného kritéria opotřebení (fazetky na hřbetě VB, případně hloubky výmolu na čele KT) jsou z časových křivek VB odečteny hodnoty trvanlivosti T 1, T 2, T 3, T 4, které odpovídají zvoleným řezným rychlostem v c1, v c2, v c3, v c4 (obr. 3.7 vlevo). Body o souřadnicích v c T 1, v c2 T 2, v c3 T 3, v c4 T 4 jsou poté vyneseny do diagramu s logaritmickými souřadnicemi T a v c, kde tvoří obvykle lineární závislost, která odpovídá zvolené hodnotě VB (obr. 3.7 vpravo). Obr. 3.7 Závislost trvanlivosti na řezné rychlosti (vlevo), závislost trvanlivosti v závislosti na řezné rychlosti v logaritmickém tvaru (vpravo) 12

39 FSI VUT DIPLOMOVÁ PRÁCE List 38 Matematicky se získaná T-v c závislost (Taylorův vztah) popisuje těmito základními vztahy: 12 Tuto závislost lze využít i pro přepočet trvanlivostí ve tvaru: T 1 v 1 m = T 2 v 2 m = C T Hodnotu konstanty C T pro daný obráběný materiál a řezné podmínky f a a p lze odečíst na ose T pro v c =1m.min -1. Hodnotu konstanty C v na ose v c pro trvanlivost T=1 min. Exponent m vyjadřuje směrnice vytvořené přímky m=tg.α. Pro platnost vztahů T-v c závislosti musí být splněny následující podmínky: šířka záběru ostří a p =konst.; posuv na otáčku f=konst.; opotřebení VB = konst.; chlazení, mazání, stav polotovaru, stroje, atd.=konst. Konstanty i exponent m jsou ovlivněny mnoha činiteli, a proto se také jejich hodnoty mění. Významná je hodnota exponentu m, která se mění s vlastnostmi materiálu břitu nástroje, a velikost tohoto exponentu udává, jaká je citlivost nástrojového materiálu na změnu řezné rychlosti. 2.3 Opotřebení nástroje Opotřebení nástroje je složitý proces, který závisí na mnoha faktorech, zejména na fyzikálních a mechanických vlastnostech obráběného a nástrojového materiálu, druhu obráběné operace a řezu (plynulý nebo přerušovaný), geometrii nástroje řezných podmínkách apod. Mezi hlavní druhy opotřebení patří abraze, adheze, difúze, oxidace, plastická deformace a křehký lom. Opotřebení břitu nástroje vzniká především jeho mechanickým zatěžováním a projevuje se zde abrazivní účinek tvrdých částic třísky a oxidů železa Fe 2 O 3 za působení vysoké teploty. V důsledku toho dochází k odbrušování a mikrovylamování částic na ploše hřbetu - tzv. fazetka opotřebení na hřbetě (obr ). Dále vzniká výmol na čele (obr ) a sekundární (oxidační) hřbetní rýha ( obr ) nástroje. 13 Obr. 2.1 Formy opotřebení břitové destičky

40 FSI VUT DIPLOMOVÁ PRÁCE List 39 U supertvrdých materiálů má rozhodující vliv na životnost nástrojů opotřebení hřbetu nože. Velmi vysoká odolnost proti otěru supertvrdých řezných materiálů ve srovnání s opotřebením tradičních řezných materiálů je důkazem vysoké abrazivní odolnosti ve všech oblastech jejich použití. U supertvrdých řezných materiálů, totiž nedochází k opotřebení hřbetu, případně je toto opotřebení minimální. Výsledkem je extrémně vysoká životnost. Rozdíl v životnosti supertvrdých řezných VBD při zachování stejných podmínek mezi VBD s úhlem hřbetu 7º a 11º, při stejné šířce plochy opotřebení, má VBD 11º cca. 1,6 delší životnost než VBD 7º viz obr Obr. 2.2 Rozdíl v životnosti VBD při zachování stejných podmínek mezi destičkou s úhlem hřbetu 7º a 11º 2 Opotřebení hřbetu nože supertvrdých řezných materiálů má vzhledem k extrémní odolnosti proti opotřebení, ve srovnání s tradičními řeznými materiály, je jen nepatrný význam. Ale i přesto je třeba (při výběru správné geometrie ostří) dodržovat zásady doporučené výrobcem, aby nedošlo ke vzniku chyb při obrábění. Kromě čistého obrušování může dojít k opotřebení hřbetu nože PKD jen v důsledku oxidace nad 650ºC. 2 Vzhledem k mimořádně vysoké tepelné vodivosti u PKD k tomu dochází jen velmi zřídka. V důsledku toho je třeba u nástroje PKD vždy volit co nejmenší možný úhel (i v případě, že tvorba ostřin nehraje roli), dochází ke zvýšení řezné síly (pasivní síly) a k automatickému zlepšení kvality povrchu. Rychlost opotřebení u VBD s PKD klesá, když se použije hrubější zrno PKD, pak bude delší životnost nástroje. Použitím jemnějšího zrna bude lepší kvalita hrany nástroje, která umožňuje vyšší kvalitu povrchové úpravy obrobku. Pro většinu aplikací s použitím VBD s PKD, je průměrná velikost zrna 10 µm považována za univerzální nástroj. 2 Vzhledem k extrémně nízké tepelné vodivosti řezných materiálů s PKNB ve srovnání s PKD dochází u těchto materiálů k opotřebení hřbetu nože téměř vždy v důsledku oxidace, difúze nebo adheze. Důvod je třeba hledat v oblasti použití HSC (High Speed Cutting vysokorychlostního obrábění) a obrábění kalené oceli při vysokých teplotách. Proto má výběr správného úhlu při vnitřním i vnějším opracování z důvodu tření volných ploch na nástroj rozhodující význam. Řezná síla (pasivní síla) a s ní související tribologický vznik tepla

41 FSI VUT DIPLOMOVÁ PRÁCE List 40 mohou být kromě velikosti úhlu cíleně řízeny pomocí intenzivní řezné geometrie nástroje. Při obrábění barevných kovů a neželezných materiálů pomocí supertvrdých řezných materiálů s PKD a šedé litiny pomocí PKNB téměř nedochází k opotřebení a k deformaci řezné geometrie. Při soustružení tvrdých materiálů řezným materiálem s PKNB, se obrábí za vysokých teplot a místy i s vysokým řezným tlakem (pasivní síla). Na opotřebení VBD s PKNB má velký vliv zrnitost KNB a pojiva viz obr 2.3 a VBmax [µm] Pojivo Co Pojivo TiN Keramické pojivo Řezná dráha [m] Obr. 2.3 Vliv pojiva na opotřebení nástroje z PKNB při soustružení kalené oceli 62 HRC VBmax [µm] µm 1 µm 0,5 µm Řezná dráha [m] Obr.2.4 Vliv velikosti zrn KNB na opotřebení nástroje z PKNB při soustružení kalené oceli 62 HRC 18 Optimální hodnoty řezu musí být vždy přizpůsobeny individuálním obráběcím podmínkám a celému okolí. U řezného materiálu s PKD je možné používat prakticky všechny potřebné rychlosti řezu. Díky nepřekonatelné ostrosti břitu a odolnosti proti otěru je možné volit řezné podmínky libovolně směrem nahoru i dolů, stejně jako u jakékoliv jiné známé řezné látky. Nabízí se proto (pokud to celková situace umožňuje) řezný výkon podstatně zvýšit, a to bez jakéhokoliv snížení kvality

42 FSI VUT DIPLOMOVÁ PRÁCE List 41 nebo životnosti. Ale je třeba uvedené řezné podmínky pozorovat pečlivěji, protože může dojít k výpadku výkonu. Na rozdíl od řezných materiálů s PKD se při použití všech řezných látek KNB připisuje rozhodující význam pro optimalizaci výkonu správným řezným podmínkám. Zejména při soustružení a frézování podléhají správné hodnoty řezu vždy velmi úzkému rozpětí. Aby bylo používání nástrojů z PKD a PKNB ekologické, energeticky úsporné a cenově výhodnější, je tu možnost přebroušení řezné VBD.

43 FSI VUT DIPLOMOVÁ PRÁCE List 42 3 POLYKRYSTALICKÝ KUBICKÝ NITRID BÓRU A POLY- KRYSTALICKÝ DIAMANT V SORTIMENTU VÝROBCŮ NEJVÝZNAMNĚJŠÍCH SVĚTOVÝCH PRODUCENTŮ NÁ- STROJŮ A NÁSTROJOVÝCH MATERIÁLŮ Všichni významní výrobci řezných nástrojů průběžně mění a doplňují sortiment svých nástrojových materiálů podle požadavků trhu. Některé starší materiály z výrobního programu vyřazují, u osvědčených materiálů zlepšují vlastnosti, čímž rozšiřují oblasti jejich použití, a samozřejmě vyvíjejí materiály nové. Celý vývoj je ovlivněn i tím, pro jaké nástroje (celistvé nebo s vyměnitelnými břitovými destičkami) a metody obrábění (soustružení, frézování atd.) jsou tyto materiály určeny. Přehled řezných nástrojů v sortimentu výroby nejvýznamnějších světových producentu nástrojů a nástrojových materiálu za několik posledních let. 3.1 CeramTec Společnost CeramTec, která má sídla v Evropě, Severní Americe a Asii, patří mezi největší světové producenty výrobků z technické keramiky, SPK- WURBON (KNB), a specializuje se na jejich vývoj, výrobu a prodej a má více než 100letou tradici a v současné době je ve vlastnictví Rockwood Holdings Inc. se sídlem v Princetonu, USA. Tato společnost má mimo jiné pobočku i v České republice (Šumperk) Základní charakteristiky supertvrdých řezných materiálů Aplikace SPK-WURBON s vysokým obsahem KNB cca %, jsou zvláště vhodné pro obrábění litin, mají vysokou houževnatost a odolnost proti otěru. Používají se především pro soustružení a frézování šedých litin, tvrzených litin, tvárných litin a superslitin. WBN 100 monolit vhodný pro frézování tvrzených litin, spékaných kovů a tvrdých povlaků. WBN 100C monolit v hodný pro hrubování a dokončování šedých litin a pro obrábění tvrzených litin. WBN 101 monolit, který díky své houževnatosti a optimalizované odolnosti proti opotřebení, je zvláště vhodný pro obrábění válců z tvrzených litin. WBN 735 segment (roubík) KNB ve tvaru multifunkční zahnuté VBD pro dokončování obráběních šedých litin. WBN 750 segment (roubík) KNB nebo silná vrstva KNB s vysokým obsahem KNB (> 80 %) pro dokončovací obrábění žáruvzdorných superslitin, slinutých materiálů, rychlořezných ocelí, niklových slitin, kalených litin. Aplikace SPK-WURBON s nízkým obsahem KNB cca %, pro soustružení tvrdých ocelových materiálů, s tvrdostí až 68 HRC. Mají vysokou

44 FSI VUT DIPLOMOVÁ PRÁCE List 43 odolnost proti opotřebení, vysokou materiálovou tvrdost v kombinaci s vysokou pevností v tlaku a chemickou stabilitu. Tyto vlastnosti mají podstatný vliv na kvalitu obrobku, životnost nástrojů a kvality povrchu. WBN 575 segment (roubík) KNB nebo silná vrstva KNB s vynikající odolností proti opotřebení. Vzhledem k jeho jemnozrné struktuře, umožňuje dodržování nejvyšších nárokům obrábění, pokud jde o kvalitu povrchu a rozměrovou přesnost. Používá se zejména pro těžké soustružení, ideální rychlost řezání je v c = m.min -1. WBN 570 segment (roubík) KNB, nebo silná vrstva KNB. Je jej možno využít pro širokou škálu aplikací tvrdých obrábění, díky své vyvážené kombinaci houževnatosti a odolnosti proti opotřebení. Je vhodný pro obráběcí operace prováděné s mírným přerušení, ideální řezná rychlost se pohybuje v c = m.min -1. WBN 560 segment (roubík) KNB nebo silná vrstva KNB. Destička je zvláště vhodná pro těžké soustružení, z lehkým až středním přerušením nebo za nepříznivých podmínek obrábění v nepřetržitém řezání. Ideální rychlost řezání v c = m.min -1. WBN 555 segment (roubík) KNB, pro kalené ocelí s vysoce přerušovaným řezem, těžké kovy. Ideální rychlost řezání v c = m.min Přehled použití supertvrdých řezných materiálů Přehled použití jednotlivých řezných materiálů, jak jej uvádí výrobce, je uveden v tab. 3.1 a je rozdělen dle ISO 513. Tab. 3.1 Přehled řezných materiálu rozdělených dle ISO

45 FSI VUT DIPLOMOVÁ PRÁCE List Doporučené řezné podmínky Doporučené řezné podmínky řezných materiálů jsou uvedeny v tab. 3.2 a tab. 3.3 a jsou zařazeny do materiálových skupin (K a H) dle ISO 513. Tab. 3.2 Řezné podmínky materiálů zařazených do skupiny K 33 K Řezná Šířka záběru Označení Posuv Materiál rychlost ostří výrobce v c [m.min -1 f [mm] ] a p [mm] Šedá litina ,15 0,60 0,5 5,0 WBN 100 Tvárná litina ,15 0,35 0,1 3,5 WBN 101 Tvrzená litina ,10 0,65 0,1 2,5 WBN 735 Šedá litina ,15 0,35 0,2 2,5 WBN 750 Tab. 3.3 Řezné podmínky materiálů zařazených do skupiny H 33 H Řezná Šířka záběru Označení Tvrdost Posuv rychlost ostří výrobce [HRC] v c [m.min -1 f [mm] ] a p [mm] WBN ,05 0,20 0,1 0,5 WBN ,05 0,20 0,1 0,5 WBN ,05 0,20 0,1 0,5 WBN ,05 0,20 0,1 0,5 3.2 Kennametal Inc Společnost Kennametal, byla založena v roce 1938 a je v současnosti celosvětovou korporací vedenou na burze v New Yorku. Ústředí firmy sídlí v Latrobe v Pensylvánii, vedení pro střední Evropu sídlí v polské Poznani. Činnost společnosti je zaměřena zejména na výrobu nástrojů pro obrábění kovů a poskytování vyspělých technologií pro průmyslová odvětví Základní charakteristiky supertvrdých řezných materiálů KB1340 vysoký obsah KBN, s více řeznými hranami. Používá se pro hrubování, dokončování šedé litiny, tvrzené litiny, legované oceli s vysokým obsahem chrómu, slinovaných práškových kovů a obrábění tvrzených ocelí s tvrdostí větší než 45 HRC. Lze ji také použít pro dokončování tvrzené litiny a šedé litiny. Celistvé břitové destičky PKNB nabízí vyšší bezpečnost a odolnost proti mechanickým šokům, umožňují hlubší řez.

46 FSI VUT DIPLOMOVÁ PRÁCE List 45 KB1345 vysoký obsah KNB, hrot PKNB napájený na karbidovou břitovou destičku. Používá se pro hrubování až dokončování šedé litiny, tvrzené litiny, legované oceli s vysokým obsahem chrómu, slinovaných práškových kovů a obrábění tvrzených ocelí s tvrdostí větší než 45 HRC. Lze ji také použít pro dokončování tvrzených litin a šedých litin. Břitová destička s břitem PKNB je k dispozici v různém provedení v četně geometrií s pozitivním úhlem čela. KB1610 nízký obsah KBN, hrot PKBN napájený na karbidovou břitovou destičku. Destička je navržena pro přesné dokončování s hladký řezem pro tvrzené oceli s tvrdostí 45 HRC, kde je nutná vysoká kvalita povrchu. Může být použita na ložiskové oceli, horké a chladné nástrojové oceli, vysokorychlostní oceli, zápustkové oceli, povrchově zpevněné oceli, cementované a nitridované železa a některé tvrdé povlaky. Nepoužívá se na měkkou ocel, dochází přitom k rychlému opotřebení ve formě výmolů. Používat nástroje s negativním úhlem čela. KB1625 nízký obsah KNB, hrot PKNB napájený na karbidovou břitovou destičku. Destička je navržena pro hrubování až přesné dokončování tvrzených ocelí s tvrdostí větší než 45 HRC, kde je třeba optimální dokončení povrchu. Může být použita pro souvislé až přerušované obrábění ložiskových ocelí, horké a chladné nástrojové oceli, vysokorychlostní oceli, zápustkové oceli, povrchové zpevněné oceli, cementovaného a nitridovaného železa a některých tvrdých povlaků. KB1630 vysoký obsah KNB, břit PKNB napájený na karbidovou břitovou destičku. Destička je určena pro hrubování až dokončování u přerušovaných řezů na tvrzených ocelích s tvrdostí větší než 45 HRC. Může být také použita na šedou litinu, tvrzenou litinu, legované oceli s vysokým obsahem chrómu a slinované práškové kovy. Břitová destička s břitem PKNB je k dispozici v různém provedení včetně geometrií s kladným úhlem čela, které jsou ideální pro vnitřní operace. KB5610 nízký obsah KNB, PKNB s povlakem PVD (TiAl) N pro zvýšenou odolnost proti opotřebení. Destička je určena pro přesné obrábění tvrzených ocelí s tvrdostí větší než 45 HRC. Povlak PVD nabízí zvýšenou odolnost proti opotřebení a jedinečné schopnosti při dokončovacích operacích. Může být velmi efektivně použita na ložiskové oceli, horké a chladné nástrojové oceli, vysokorychlostní oceli, zápustkové oceli, povrchově zpevněné oceli, cementovaná a nitridovaná železa a některé tvrdé povlaky. Destička je k dispozici s více břity a s geometrií Wiper. KB5625 střední obsah KNB, PKNB s povlak PVD (TiAl) N, hrot napájený na karbidovou břitovou destičku. Použití pro hrubování až dokončování tvrzených oceli s tvrdostí větší než 45 HRC. Může být použita na ložiskové oceli, horké a chladné nástrojové oceli, vysokorychlostní oceli, zápustkové oceli, povrchově zpevněné oceli, cementovaná a nitridovaná železa a některé tvrdé povlaky.

47 FSI VUT DIPLOMOVÁ PRÁCE List 46 KB9610 nízký obsah KNB, s povlakem TiN/Al 2 O 3 /(TiC) N metoda CVD pro ochranu proti opotřebení ve formě výmolů. Destička je navržena pro přesné obrábění tvrzených ocelí s tvrdostí (48 HRC), ložiskové oceli, horké a chladné nástrojové oceli, vysokorychlostní oceli, zápustkové oceli, povrchově zpevněné oceli, cementovaná a nitridovaná železa a některé tvrdé povlaky. Použití se záporným úhlem čela při vnějších operacích a nástroj s kladným úhlem čela při vnitřních operacích, k dispozici s více hroty a s geometrií Wiper. KB9640 vysoký obsah KNB, celistvá struktura PKNB s více řeznými hranami a hliníkovým povlakem CVD. Destička se používá pro hrubování až polojemné dokončování šedých litin, tvrzených litin, legovaných ocelí s vysokým obsahem chrómu, slinovaných práškových kovů a obrábění tvrzených ocelí. KD1400 jemnozrnný polykrystalický diamantový hrot s PKD, napájený na karbidový substrát. Destička je určena pro všeobecné soustružení primárně neželezných materiálů. Použitelná v široké škále nepřerušovaných až přerušovaných řezů, kde je vyžadována vynikající kvalita povrchu. Břitové destičky se používají u slitin hliníku s nízkým až středním obsahem křemíku, nekovových materiál, mědi, slitiny mosazi a zinku. Ultrajemná velikost diamantových částeček umožňuje vynikající dokončování povrchu při současném zajištění té nejlepší odolnosti proti mechanickému šoku libovolného obráběcího nástroje. KD1405 nástroj s CVD diamantovým povlakem přímo napájeným na karbidový substrát. Destička s nejvyšší odolností proti otěru pro neželezné kovy a nekovové materiály. Břitové destičky je nejlépe použít tam, kde je vyžadována odolnost proti otěru. Středně náročné přerušované řezy při soustružení a čelním frézování. KD1425 PKD substrát s různou velikostí zrn, napájený na karbidový substrát. Destička je navržena pro extrémní odolnost proti otěru a má dobrou odolnost břitu pro náročné aplikace. Břitové destičky jsou ideální volbou pro hliníkové slitiny s vysokým obsahem křemíku, bimetalové materiály, plasty vyztužené uhlíkovými vlákny a další abrazivní nekovové materiály Přehled použití supertvrdých řezných materiálů Přehled použití jednotlivých řezných materiálů, jak jej uvádí výrobce, je uveden v tab. 3.4 a je rozdělen dle ISO 513.

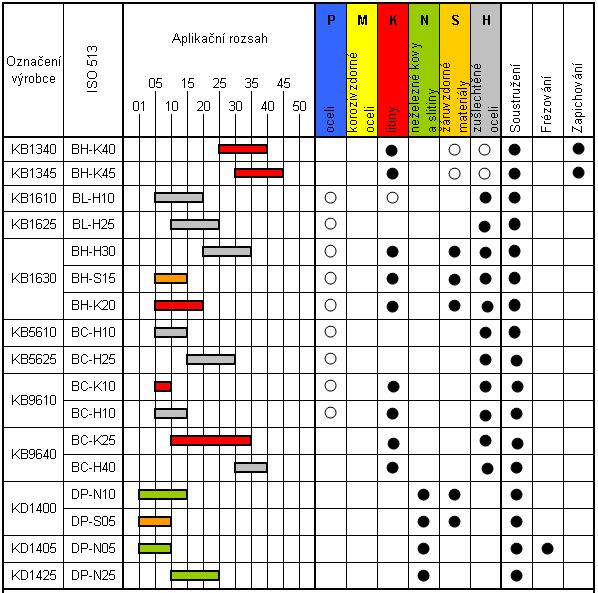

48 FSI VUT DIPLOMOVÁ PRÁCE List 47 Tab. 3.4 Přehled řezných materiálu rozdělených dle ISO Doporučené řezné podmínky Doporučené řezné podmínky řezných materiálů jsou uvedeny v tab. 3.5, tab. 3.6 a tab. 3.7 a jsou zařazeny do materiálových skupin (K, H a N) dle ISO 513. Tab. 3.5 Řezné podmínky materiálů zařazených do skupiny K 31 Označení výrobce Materiál K Řezná rychlost v c [m.min -1 ] Posuv f [mm] Šířka záběru ostří a p [mm] Použití KB ,30 0,60 0,2 5,0 KB1345 Šedá litina ,30 0,60 0,2 5,0 KB ,30 0,60 0,2 5,0

49 FSI VUT DIPLOMOVÁ PRÁCE List 48 Tab. 3.6 Řezné podmínky materiálů zařazených do skupiny H 31 Označení výrobce Tvrdost [HRC] H Řezná rychlost v c [m.min -1 ] Posuv f [mm] Šířka záběru ostří a p [mm] Použití KB ,05 0,20 0,1 0,5 KB ,05 0,20 0,1 0,5 KB ,05 0,20 0,1 0, KB ,05 0,20 0,1 0,5 KB ,05 0,20 0,1 0,5 KB ,05 0,20 0,1 0,5 Tab. 3.7 Řezné podmínky materiálů zařazených do skupiny N 31 N Řezná Šířka záběru Označení Posuv Materiál rychlost ostří výrobce v c [m.min -1 f [mm] ] a p [mm] KD 1400 Al slitiny (Si<12,2%) ,1 0,3 0,05 3,0 KD 1405 Al slitiny ,1 0,3 0,05 3,0 KD 1425 (Si>12,2%) ,1 0,3 0,05 3,0 KD ,05 0,2 0,05 3,0 KD 1405 Slitiny mědi ,05 0,2 0,05 3,0 KD ,05 0,2 0,05 3,0 KD ,05 0,25 0,05 3,0 Nylon, plast, KD ,05 0,25 0,05 3,0 guma KD ,05 0,25 0,05 3,0 KD 1400 Karbon, grafit ,05 0,2 0,05 3,0 KD 1405 kompozity ,05 0,2 0,05 3,0 KD 1400 Kompozity na bázi hliníku ,05 0,2 0,05 3,0 KD 1405 s kovovou matricí ,05 0,2 0,05 3,0 3.3 Mitsubishi Carbide Mitsubishi Carbide je přední světový výrobce a dodavatel řezných nástrojů v oblasti frézování a soustružení, již od roku Tradiční výrobce fréz, první ve výrobě moderní multifázové technologie, nanášené metodou CVD na řezné nástroje, Výrobce inovativních materiálů pro kovozpracující průmysl.

50 FSI VUT DIPLOMOVÁ PRÁCE List Základní charakteristiky supertvrdých řezných materiálů MBC010 povlakovaný polykrystalický kubický nitrid bóru s jemnozrnnou strukturou (pojivo TiN + Al 2 O 3 ), vyrobený metodou Particle-activated sintering povlak na bázi technologie MIRACLE na bázi TiN, pro obrábění kalených ocelí (35 65) HRC nepřerušovaným řezem, při vysokých řezných rychlostech (v c = m.min -1, posuv na otáčku f = 0,2 mm, šířka záběru ostří a p = 0,2 mm, bez i s procesní kapalinou). MBC020 je univerzální potažený KNB stupeň vhodný pro obrábění kalené oceli. Pokrývá širokou škálu aplikací od nepřetržitého přerušení řezání až po přerušení obrábění. Podklad KNB s vysokou tuhostí břitu a povlak na bázi technologie MIRACLE na bázi TiAlN, zvyšuje odolnost proti opotřebení a umožňuje pokrýt širší spektrum aplikací než konvenční obrábění stupňů KNB. MB8025 polykrystalický kubický nitrid bóru (pojivo TiN + Al 2 O 3 ), vyrobený metodou Particle-activated sintering, pro obrábění kalených ocelí (35 65) HRC nepřerušovaným řezem (v c = m.min -1, f = 0,3 mm, a p = 0,3 mm, bez řezné kapaliny). MB810 polykrystalický kubický nitrid bóru (matrice TiN + Al 2 O 3 ), vyrobený metodou Particle-activated sintering, pro obrábění kalených ocelí (35 65) HRC nepřerušovaným řezem (v c = m.min -1, f = 0,15 mm, a p = 0,15 mm, bez řezné kapaliny). Pro vysokorychlostní kontinuální řezání, to představuje zvýšení odolnosti vůči opotřebení díky impregnaci a větší částice KBN. MB825 použité mikrometrické zrno KNB (pojivo TiC + Al 2 O 3 ), vyrobený metodou Particle-activated sintering, pro obrábění kalených ocelí (35 65) HRC nepřerušovaným řezem (v c = m.min -1, f = 0,3 mm, a p = 0,5 mm, bez řezné kapaliny). Pro nepřetržitý až střední přerušení pří řezání. Výborná bilance odolnosti proti opotřebení a lomu. MB835 použité vylepšené mikrometrické zrno KNB (pojivo TiN + Al 2 O 3 ), vyrobený metodou Particle-activated sintering, pro obrábění kalených ocelí (35 65) HRC, nepřerušovaným řezem (v c = m.min -1, f = 0,3 mm, a p = 0,5 mm, bez řezné kapaliny). Výborná odolnost proti lomu, použití při těžkých přerušení řezání. MB710 destička s KNB (pojivo TiC + Al 2 O 3 ), vyrobený metodou Particle-activated sintering, pro obrábění šedých litin (v c = m.min -1, f = 0,4 mm, a p = 1 mm až 5 mm, suché - mokré chlazení). Pro všeobecné řezání s dobře vyváženým opotřebení a odolností. MB730 větší obsah KNB (pojivo Co slitiny), vyrobený metodou Particle-activated sintering, pro obrábění šedých litin (v c = m.min -1, f = 0,4 mm, a p = 1 mm až 5 mm, suché - mokré chlazení). Pro vysokorychlostní řezání má dobrou tepelnou vodivost. Je vhodný pro vysoké teploty, které jsou generovány při vysoké rychlosti řezání. MBS140 největší obsah KNB monolit (pojivo AlN), vyrobený metodou Particle-activated sintering, pro obrábění šedých litin (v c = m.min -1,

51 FSI VUT DIPLOMOVÁ PRÁCE List 50 f = 0,5 mm, a p = 1 mm až 5 mm, suché - mokré chlazení). Umožňuje velkou hloubku řezu. MD205 velká odolnost vůči opotřebení. Vhodné pro materiály, jako jsou hliníkové slitiny, neželezné kovy, plasty. Vhodné pro extrémně vysoké rychlosti dokončování. MD220 všestranné použití při dokončování. Vhodné pro materiály, jako jsou hliníkové slitiny, neželezné kovy, plasty. Vhodné pro extrémně vysoké rychlosti dokončování. MD230 vysoce kvalitní dokončování s hladkým povrchem. Vhodné pro materiály, jako jsou hliníkové slitiny, neželezné kovy, plasty. Vhodné pro extrémně vysoké rychlosti dokončování Přehled použití supertvrdých řezných materiálů Přehled použití jednotlivých řezných materiálů, jak jej uvádí výrobce, je uveden v tab. 3.8 a je rozdělen dle ISO 513. Tab. 3.8 Přehled řezných materiálu rozdělených dle ISO

52 FSI VUT DIPLOMOVÁ PRÁCE List Doporučené řezné podmínky Doporučené řezné podmínky řezných materiálů jsou uvedeny v tab. 3.9, tab. 3.10, tab a tab a jsou zařazeny do materiálových skupin (K,H,S a N) dle ISO 513. Tab. 3.9 Řezné podmínky materiálů zařazených do skupiny K 25 K Řezná Šířka záběru Označení Posuv Materiál rychlost ostří výrobce v c [m.min -1 f [mm] ] a p [mm] MB 710 Šedá litina ,10 0,40 0,1 1,0 MB ,10 0,30 0,1 0,5 Tvárná litina MB ,10 0,30 0,1 0,5 Tab Řezné podmínky materiálů zařazených do skupiny H 25 Označení výrobce Tvrdost [HRC] Řezná rychlost v c [m.min -1 ] H Posuv f [mm] Šířka záběru ostří a p [mm] MB ,05 0,15 0,1 0,2 MB ,10 0,20 0,1 0, MB ,10 0,20 0,1 0,3 MB ,10 0,20 0,1 0,3 Tab Řezné podmínky materiálů zařazených do skupiny S 25 S Řezná Šířka záběru Označení Posuv Materiál rychlost ostří výrobce v c [m.min -1 f [mm] ] a p [mm] Slitiny na bázi Ni ,10 0,20 0,1 0,5 MB730 Slitiny na bázi Co ,10 0,20 0,1 0,5 Tab Řezné podmínky materiálů zařazených do skupiny N 25 Označení výrobce MD220 MD205 Materiál N Řezná rychlost v c [m.min -1 ] Posuv f [mm] Šířka záběru ostří a p [mm] Al slitiny (Si<16%) ,05 0,2 0,1 3,0 Slitiny mědi ,05 0,2 0,1 3,0 Nylon, plast, guma ,05 0,2 0,1 3,0 Karbon, grafit. kompozity ,05 0,3 0,1 2,0 Al slitiny (Si>16%) ,05 0,2 0,1 3,0 Keramika ,05 0,1 0,1 0,2

53 FSI VUT DIPLOMOVÁ PRÁCE List TaeguTec TaeguTec Ltd.. je společnost se sídlem v Jižní Koreji a její historie se datuje od roku V roce 1952 vzniká společnost Korea Tungsten Co. Ltd., která vstoupila na trh s nástroji pro třískové obrábění. V srpnu roku 1998 byla společnost Korea Tungsten Co. Ltd. zakoupena finanční skupinou IMC Group a získala svůj současný název TaeguTec Ltd.. V květnu roku 2006 odkoupila 80% akcií společnost Berkshire Hathaway. Tato společnost se specializuje především na řezné nástroje z karbidu wolframu a dalších materiálů (keramiky, rychlořezné oceli, PCD, KNB, atd.) pro kovoobráběcí průmysl Základní charakteristiky supertvrdých řezných materiálů KB50 kubický nitrid bóru s nízkým obsahem KBN. Je určen pro přesné obrábění kalených ocelí (tvrdší než 45HRC) pro teplé a studené nástrojové oceli, kalené oceli, železa a rychlořezné oceli. Pro kontinuální řezání při soustružení, vysoká odolnost proti opotřebení. TB650 kubický nitrid bóru s nízkým obsahem KBN, určené pro konečnou úpravu hrubováním, kalených oceli (tvrdší než 45HRC), může být aplikován pro přerušované řezání při soustružení. Vysoká odolnost proti opotřebení. KB90 velice tuhý kubický nitrid bóru s vysokým obsahem KNB. Pro vysokorychlostní obrábění litiny, vysokorychlostní přesné soustružení Inconel slitiny, obrábění slinutého karbidu wolframu, slinutých kovů a těžkých slitin. Frézování bez chladicí kapaliny, vynikající pro přerušení řezání u kalených oceli. Vysoká rychlost otáčení obecně s chladicí kapalinou. KB90A monolit s KNB s vynikající odolností proti nárazu. Pro vysokorychlostní obrábění litin, může být použita pro hrubý až střední obrábění kalených oceli, vysokorychlostní přesné soustružení Inconel slitiny. Vysoká rychlost otáčení, obecně s chladicí kapalinou. KP500 vysoký obsah polykrystalických diamantových zrn, velikost zrna 25 µm. Určeny pro jemné dokončovací řezy s malým nebo žádným přerušením. Vysoká rychlost při soustružení a frézování hliníkových slitin s obsahem křemíku (<18% Si), karbidů, kompozitních materiálů s keramickou nebo kovovou matricí, slinutých karbidů wolframu. Má vysoké otěruvzdorné vlastnosti s vysokou odolností proti opotřebení. KP300 střední obsah polykrystalických diamantových zrn, velikost zrna 10 µm. Je určen pro všeobecné obrábění, pro hliníkové slitiny s obsahem křemíku (Si 12,2%), slitin mědi a neželezných kovů. KP100 nízký obsah polykrystalických jemných diamantových zrn, velikost zrna 4 µm. Vysokým okrajová síla a dobrá povrchová úprava. Využívá se pro plasty, dřeva, hliníkové slitiny (<12% Si) a neželezné kovy. Vysoká rychlost otáčení s chladicí kapalinou.

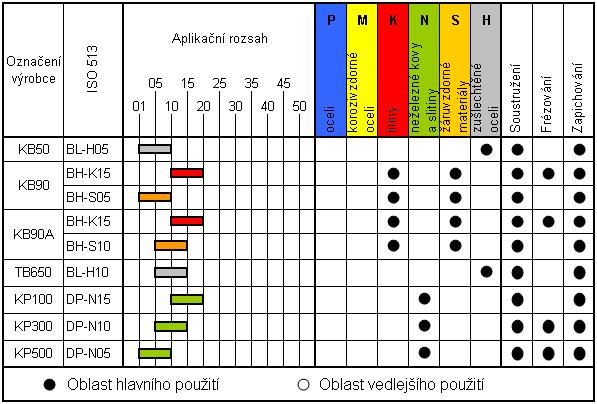

54 FSI VUT DIPLOMOVÁ PRÁCE List Přehled použití supertvrdých řezných materiálů Přehled použití jednotlivých řezných materiálů, jak jej uvádí výrobce, je uveden v tab a je rozdělen dle ISO 513. Tab Přehled řezných materiálu rozdělených dle ISO Doporučené řezné podmínky Doporučené řezné podmínky řezných materiálů jsou uvedeny v tab. 3.14, tab. 3.15, tab a tab a jsou zařazeny do materiálových skupin (K,H,S a N) dle ISO 513. Tab Řezné podmínky materiálů zařazených do skupiny K 23 Označení výrobce KB90 KB90A Materiál K Řezná rychlost v c [m.min -1 ] Posuv f [mm] Šířka záběru ostří a p [mm] Šedá litina ,1 0,3 0,1 2,0 Tvrzená litina ,1 0,3 0,2 1,5 Šedá litina ,1 0,3 0,1 2,0 Tvrzená litina ,1 0,3 0,2 2,0

55 FSI VUT DIPLOMOVÁ PRÁCE List 54 Tab Řezné podmínky materiálů zařazených do skupiny H 23 Označení výrobce Tvrdost [HRC] Řezná rychlost v c [m.min -1 ] H Posuv f [mm] Šířka záběru ostří a p [mm] KB ,10 0,18 0,1 0,5 TB ,10 0,22 0,1 0, KB ,10 0,30 0,2 1,0 KB90A ,10 0,30 0,2 2,0 Tab Řezné podmínky materiálů zařazených do skupiny S 23 Označení výrobce Tvrdost [HRC] Řezná rychlost v c [m.min -1 ] S Posuv f [mm] Šířka záběru ostří a p [mm] KB ,05 0,20 0,1 0, KB90A ,05 0,20 0,1 2,0 Tab Řezné podmínky materiálů zařazených do skupiny N 23 N Řezná Šířka záběru ostří Označení Posuv Materiál rychlost výrobce v c [m.min -1 f [mm] ] a p [mm] KP100 Nylon, plast, guma ,05 0,25 0,05 2,0 KP300 KP500 Al slitiny (Si<12,2%) ,05 0,30 0,1 3,0 Al slitiny (Si>12,2%) ,05 0,30 0,1 3,0 Slitiny mědi ,05 0,30 0,1 3,0 Karbon, grafit. kompozity ,1 1,0 0,2 2,0 Al slitiny (Si>12,2%) ,05 0,30 0,1 3,0 Slinutý karbid ,05 0,15 0,02 0,5 3.5 Iscar Ltd. Firma ISCAR Ltd.. se sídlem v izraelském Tefenu, patří již řadu let ke světové špičce v oblasti vývoje, výroby a celosvětové distribuce obráběcích nástrojů a řezných materiálů, které nacházejí uplatnění v nejrůznějších průmyslových odvětvích. Strategie firmy spočívá v důrazu na vysokou kvalitu a výkonnost vyráběných nástrojů a řezných materiálů. Tato společnost zaměřuje svoji výrobu nejen na průmyslové giganty se sériovou i kusovou výrobou, ale také na oblast drobných výrobců s rozmanitou univerzální výrobou. Výhradní zastupitelská pobočka pro území České republiky ISCAR ČR s. r. o. byla založena roku 1992.

56 FSI VUT DIPLOMOVÁ PRÁCE List Základní charakteristiky supertvrdých řezných materiálů ID4 nízký obsah polykrystalických jemných diamantových zrn, velikost zrna je 4 5 µm, s použitým pojivem je těžký kobalt. Má vysokou houževnatost, vhodné pro tvrzené plasty, dřevo, čistý hliník, slitiny hliníku, skelné lamináty. Všeobecné obrábění, vyšší řezné rychlosti. ID5 střední obsah polykrystalických diamantových zrn, velikost zrna 8 9 µm, s použitým pojivem je těžký kobalt. Vhodné pro slitiny Al (Si <12%), slitiny mědi, pro všeobecné použití pro neželezné materiály, dokončování vysokou řeznou rychlostní. ID6 vysoký obsah polykrystalických diamantových zrn, velikost zrna µm, s použitým pojivem je těžký kobalt. Vhodné pro slitiny Al (Si > 12%), karbidy, frézování slitin Al (přerušovaný řez). Pro dokončovací a střední obrábění, vysoká řezná rychlost. Má vysoké otěruvzdorné vlastnosti s vysokou odolností proti opotřebení. IB50 polykrystalický kubický nitrid bóru (obsah 50% KNB), pro obrábění kalených ocelí (tvrdší než 50 HRC). Dokončovací vysoká řezná rychlost, plynulí a nepřerušovaný řez. Vysoká odolnost proti opotřebení. IB65 polykrystalický kubický nitrid bóru (obsah 65% KNB), pro obrábění kalených ocelí (45 65 HRC). Rychlostní obrábění litin, tvrzených litin, kalených ocelí, rychlořezných ocelí. Použití pro střední obrábění až hrubování kalené oceli. Pro plynulí a nepřerušovaný řez. IB80 polykrystalický kubický nitrid bóru (obsah 80% KNB), Vhodný pro litiny s vyšším obsahem Cr. Pro těžké obrábění kalených ocelí s přerušovaným řezem (HRC 45 65), legovaných litin, šedých litin. Použití pro střední obrábění až hrubování, vysoká řezná rychlost. IB90 polykrystalický kubický nitrid bóru (obsah 90% KNB), Pro rychlostní obrábění litiny, cementovaných karbidů wolframu, spékaných kovů a slitin, pro střední obrábění až hrubování obrábění kalených ocelí (tvrdší než 50 HRC) s přerušovaným řezem. IB90A monolit s KNB (obsah 80 90% KNB), pro obrábění kalených ocelí (45 65 HRC). Rychlostní obrábění litin, tvrzených litin, kalených ocelí, rychlořezných ocelí. Střední obrábění až hrubování kalené oceli. Plynulí a nepřerušovaný řez, vysoká houževnatost Přehled použití supertvrdých řezných materiálů Přehled použití jednotlivých řezných materiálů, jak jej uvádí výrobce, je uveden v tab a je rozdělen dle ISO 513.

57 FSI VUT DIPLOMOVÁ PRÁCE List 56 Tab Přehled řezných materiálu rozdělených dle ISO Doporučené řezné podmínky Doporučené řezné podmínky řezných materiálů jsou uvedeny v tab. 3.19, tab. 3.20, tab a tab a jsou zařazeny do materiálových skupin (K,H,S a N) dle ISO 513. Tab Řezné podmínky materiálů zařazených do skupiny K 28 Označení výrobce IB80, IB90 K Materiál Řezná Šířka záběru Posuv rychlost ostří v c [m.min -1 f [mm] ] a p [mm] Šedá litina ,15 0,40 0,12 2,0 Tvrzená litina ,15 0,30 0,12 2,0 Tab Řezné podmínky materiálů zařazených do skupiny H 28 Označení výrobce IB80, IB90, IB90A, Tvrdost [HRC] Řezná rychlost v c [m.min -1 ] H Posuv f [mm] Šířka záběru ostří a p [mm] ,10 0,40 0,1 2,0

58 FSI VUT DIPLOMOVÁ PRÁCE List 57 Tab Řezné podmínky materiálů zařazených do skupiny H 28 S Řezná Šířka záběru Označení Posuv Tvrdost [HRC] rychlost ostří výrobce v c [m.min -1 f [mm] ] a p [mm] IB80, IB90, ,05 0,30 0,1 2,5 Tab Řezné podmínky materiálů zařazených do skupiny N 28 N Řezná Šířka záběru ostří Označení Posuv Materiál rychlost výrobce v c [m.min -1 f [mm] ] a p [mm] ID4 Nylon, plast, guma ,05 0,25 0,05 3,0 ID5 ID6 Al slitiny (4 9% Si) ,1 0,3 0,05 3,0 Al slitiny (9 14% Si) ,1 0,3 0,05 3,0 Slitiny mědi ,05 0,20 0,05 3,0 Al slitiny (9 14% Si) ,1 0,3 0,05 3,0 Al slitiny (16 18% Si) ,1 0,3 0,05 3,0 Cementovaný karbid ,05 0,2 0,02 0,5 3.6 Ssangyong Ssangyong Cement Industrial Co., Ltd.. je součástí holdingu Ssangyong Business Conglomerate založeného v roce Společnost je zaměřena na výrobu PKD a PKNB pro průmysl. PKD a PKNB produkované společností Ssangyong se používají jak v průmyslových odvětvích (kovoobráběcím, automobilním, textilním chemickém, atd.), tak i v domácnostech Základní charakteristiky supertvrdých řezných materiálů SBN1000 vysoký obsah KNB 90%, velmi vysoká tvrdost je až HRC, vysoká řezná rychlost hrubování i dokončování litin, vysoce legovaných oceli (chromové). SBN2000 střední obsah KNB 65%, jeho tvrdost je až HRC. Obrábění s těžkým přerušením, přesné zakončení kalené oceli s použití pro tvrdé materiály Ložiskové oceli, kované oceli a rychlořezné oceli SPD1000 k přesnému obrábění neželezných kovů a nekovových materiálů, u nichž se vyžaduje vysoká kvalita povrchu. Vyznačuje se nejjemnější strukturou zrn (4 5 µm). SPD2000 používá se k přesnému obrábění neželezných kovů a nekovových materiálů. Struktura ze středně a jemně zrnitého diamantu (8 9 µm), má průměrnou odolnost proti opotřebení.

59 FSI VUT DIPLOMOVÁ PRÁCE List 58 SPD3000 smíšený spékaný kompakt, složený z hrubozrnného a jemnozrnného diamantu (15 22 µm), lze jej použít k obrábění částečně spékané keramiky a slinutých karbidů, minerálů a neželezných kovů Přehled použití supertvrdých řezných materiálů Přehled použití jednotlivých řezných materiálů, jak jej uvádí výrobce, je uveden v tab a je rozdělen dle ISO 513. Tab Přehled řezných materiálu rozdělených dle ISO Doporučené řezné podmínky Doporučené řezné podmínky řezných materiálů jsou uvedeny v tab. 3.24, tab a tab a jsou zařazeny do materiálových skupin (K,H, a N) dle ISO 513. Tab Řezné podmínky materiálů zařazených do skupiny K 34 Označení výrobce SNB1000 Materiál K Řezná rychlost v c [m.min -1 ] Posuv f [mm] Šířka záběru ostří a p [mm] Šedá litina ,15 0,45 0,10 2,00 Tvárná litina ,15 0,80 0,20 3,50 Tvrzená litina ,15 0,30 0,10 1,80 Tab Řezné podmínky materiálů zařazených do skupiny H 34 Označení výrobce Tvrdost [HRC] Řezná rychlost v c [m.min -1 ] H Posuv f [mm] Šířka záběru ostří a p [mm] SNB ,05 0,40 0,1 1,5

60 FSI VUT DIPLOMOVÁ PRÁCE List 59 Tab Řezné podmínky materiálů zařazených do skupiny N 34 N Řezná Šířka záběru ostří Označení Posuv Materiál rychlost výrobce v c [m.min -1 f [mm] ] a p [mm] SPD1000 Nylon, plast, guma ,05 0,25 0,05 3,00 SPD2000 SPD3000 Al slitiny (4 9% Si) ,10 0,30 0,05 3,00 Al slitiny (9 14% Si) ,10 0,30 0,05 3,00 Slitiny mědi ,05 0,25 0,05 3,00 Al slitiny (9 14% Si) ,10 0,30 0,05 3,00 Al slitiny (16 18% Si) ,10 0,30 0,05 3,00 Slinutý karbid ,05 0,20 0,02 0, Korloy Jihokorejská společnost Korloy byla založena roku 1966 a její výroba je zaměřena na nástroje ze slinutých karbidů, keramiky, PKD a PKNB. Zabývá se především výrobou vyměnitelných břitových destiček a ocelových výrobků, nástrojů odolných proti opotřebení, v průmyslových odvětvích (kovoobráběcím, automobilním, textilním chemickém, atd.), tak i v domácnostech. Korloy je velice známý v segmentu obrábění hliníku a hliníkových slitin. Toto platí jak pro soustružení, tak i pro frézování. Korloy má rovněž moderní technologie pro speciální leštění povrchu destiček. Leštění významně přispívá ke zvýšení životnosti destiček při obrábění relativně měkkých slitin hliníku Základní charakteristiky supertvrdých řezných materiálů KB320 vhodné pro všeobecné řezání, řezání přerušované a kontinuální. Vynikající odolnost a houževnatost, je vhodný pro kalené oceli s tvrdostí(hrc 40 65). KB330 vhodné pro přerušované řezání, v hodné pro kalené oceli s tvrdostí (HRC 40 65). KB350 Vhodné pro vysoké rychlosti, v hodné pro dokončovací operace pro litiny s tvrdostí (HRC ). KB360 Vhodné pro vysokou rychlost řezání. Použití pro litiny, slinuté slitiny, spékané slitiny, žáruvzdorné slitiny a karbidy. KB420 pro kontinuální řezání kalených oceli s tvrdostí (HRC 40 65). DP90 Hrubé diamantové zrno, velikost zrna 50µm, vynikající odolnost proti opotřebení, použití pro Slinuté karbidy, keramické hrubování a hliník s vysokým obsahem Si (křemík).

61 FSI VUT DIPLOMOVÁ PRÁCE List 60 DP150 jemné diamantové zrno, velikost zrna 5µm, je vhodný pro obrábění neželezných kovů, měď, bronz, guma, dřevo, hliník s vysokým obsahem Si (křemík), grafit. DP200 velmi jemné diamantové zrno, destička mají velmi ostré hrany. Je vhodný pro ne-železné materiály, plast, dřevo a přesné řezání hliníku Přehled použití supertvrdých řezných materiálů Přehled použití jednotlivých řezných materiálů, jak jej uvádí výrobce, je uveden v tab a je rozdělen dle ISO 513. Tab Přehled řezných materiálu rozdělených dle ISO Doporučené řezné podmínky Doporučené řezné podmínky řezných materiálů jsou uvedeny v tab a tab a jsou zařazeny do materiálových skupin (K a H) dle ISO 513. Tab Řezné podmínky materiálů zařazených do skupiny K 6 Označení výrobce KB 350 K Materiál Řezná Šířka záběru Posuv rychlost ostří v c [m.min -1 f [mm] ] a p [mm] Šedá litina ,1 0,5 0,10 1,00 Tvárná litina ,1 0,3 0,20 0,50

62 FSI VUT DIPLOMOVÁ PRÁCE List 61 Tab Řezné podmínky materiálů zařazených do skupiny H 6 Označení výrobce Tvrdost [HRC] Řezná rychlost v c [m.min -1 ] H Posuv f [mm] Šířka záběru ostří a p [mm] KB ,02 0,20 0,1 0,3 KB ,02 0,30 0,1 0,3 KB ,02 0,30 0,1 0,5

63 FSI VUT DIPLOMOVÁ PRÁCE List 62 4 DOPORUČENÉ PRACOVNÍ PODMÍNKY PRO EFEKTIVNÍ VYUŽITÍ SUPERTVRDÝCH ŘEZNÝCH MATERIÁLŮ 4.1 Metodika hodnocení optimálních řezných podmínek Tato kapitola vyhodnocuje doporučené pracovní podmínky (druh obráběného materiálu, řezné podmínky), které uvádějí jednotliví výrobci supertvrdých řezných materiálů. Pro toto vyhodnocení byl nejprve v kapitole č. 3 (Polykrystalický kubický nitrid bóru a polykrystalický diamant v sortimentu výroby nejvýznamnějších světových producentů nástrojů a nástrojových materiálů) proveden přehled sortimentu významných producentů řezných materiálů s uvedením doporučených řezných podmínek. Supertvrdé řezné materiály jednotlivých výrobců byly zařazeny do skupin (K, H,S a N) dle ČSN ISO 513. Každá skupina určuje, pro jaké obráběné materiály je vhodné použít jednotlivé typy supertvrdých řezných materiálů, jak je uvádí výrobci. Tyto řezné materiály jsou dále rozděleny podle rozsahu použití (01, 05, 10, 15, 20, 25, 30). Čím vyšší je číslo rozsahu použití, tím vyšší je houževnatost obráběného materiálu; čím je toto číslo nižší, tím je materiál tvrdší a odolnější proti opotřebení. Řezné podmínky jsou porovnávány v jednotlivých materiálových skupinách. V těchto skupinách jsou řezné materiály dále děleny podle specifických vlastností dané skupiny (tvrdost, nebo jednotlivé druhy obráběných materiálů). Přestože výrobci řezných materiálů uvádí údaje o svých produktech prostřednictvím katalogů a webových stránek, ne všichni zveřejňují veškeré potřebné údaje pro tuto analýzu. U některých řezných materiálů nebylo možné získat veškeré potřebné údaje, proto bylo hodnocení prováděno pouze u těch materiálů, pro které byly získány údaje o jejich použití a řezných podmínkách. 4.2 Hodnocení materiálů zařazených do skupiny K V tab. 4.1 jsou uvedeny řezné materiály jednotlivých výrobců zařazené do skupiny K dle ČSN ISO 513 a rozdělené podle rozsahu použití. Hlavní oblastí použití supertvrdých řezných materiálů je obrábění litin a proto tato skupina obsahuje nejvíc řezných materiálů. Přehledy řezných podmínek pro supetrvrdé řezné materiály, jsou uvedeny v tab Z porovnávaného vzorku výrobců vyplývá, že nejčastějším rozsahem použití, ve kterém jsou supertvrdé řezné materiály vyráběny, je rozsah K 10, následuje K 20, K 01 a K25. Z tab dále vyplývá, že každý výrobce se zaměřuje jen na určité rozsahy použití a žádný z výrobců nepokrývá celou škálu těchto rozsahů, největší rozsah má společnost Kennametal Inc. Nejvíce řezných materiálů produkují společnosti Kennametal Inc, CeramTec a Iscar Ltd..

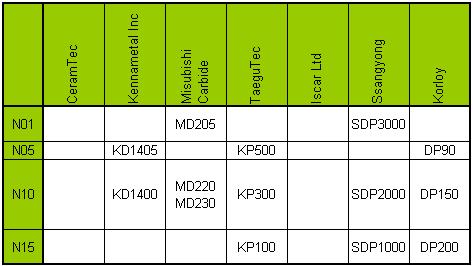

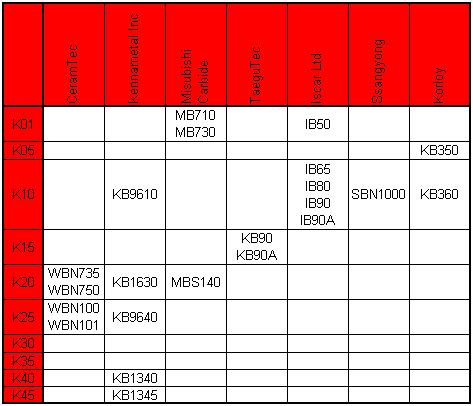

64 FSI VUT DIPLOMOVÁ PRÁCE List 63 Tab. 4.1 Porovnání použití řezných materiálu jednotlivých výrobců Tab. 4.2 Porovnání použití řezných materiálu jednotlivých výrobců pro šedou litinu 28,31,33,34,6,25,23 Šedá litina Šířka Řezná Posuv na záběru Výrobce Označení rychlost otáčku v c [m.min -1 ostří ] f [mm] a p [mm] WBN100, WBN ,15 0,60 0,50 5,00 CeramTec WBN735, WBN ,15 0,35 0,20 2,50 KB1340, KB ,30 0,60 0,20 5,00 Kennametal Inc KB ,30 0,60 0,20 5,00 Mitsubishi C. MB ,10 0,40 0,10 1,00 TaeguTec KB90, KB90A ,10 0,30 0,10 2,00 Iscar Ltd. IB80,IB ,15 0,40 0,12 2,00 Ssangyong SBN ,15 0,45 0,10 2,00 Korloy KB ,1 0,5 0,10 1,00 Obráběný materiál šedá litina má největší zastoupení mezi vybranými výrobci a je v ní také produkováno nejvíce řezných materiálů. Z tab. 4.2 je vyplývá, že řezná rychlost v c se pohybuje v rozmezí m.min -1, posuv

65 FSI VUT DIPLOMOVÁ PRÁCE List 64 na otáčku f je v rozmezí 0,1 6,0 mm a šířka záběru ostří a p dosahuje hodnot 0,1 5,0 mm. Tab. 4.3 Porovnání použití řezných materiálu jednotlivých výrobců tvárnou litinu 33,25,34,6 Výrobce Označení Tvárná litina Řezná rychlost v c [m.min -1 ] Posuv na otáčku f [mm] Šířka záběru ostří a p [mm] CeramTec WBN100, WBN ,15 0,35 0,10 3,50 Mitsubishi C. MB710, MB ,10 0,30 0,10 1,00 Ssangyong SBN ,15 0,80 0,20 3,50 Korloy KB ,10 0,30 0,20 0,50 Pro obráběný materiál- tvárná litina byly porovnávány řezné podmínky čtyř výrobců (CeramTec, Mitsubishi Karbide, Ssangyong a Koryloy). Tab. 4.3 ukazuje, že řezná rychlost v c se pohybuje v rozmezí m.min -1, posuv na otáčku f je v rozmezí 0,1 0,8 mm a šířka záběru ostří a p dosahuje hodnot 0,1 3,5 mm. Tab. 4.4 Porovnání použití řezných materiálu jednotlivých výrobců pro tvrzenou litinu 33,23,28,34 Výrobce Označení Tvrzená litina Řezná rychlost v c [m.min -1 ] Posuv na otáčku f [mm] Šířka záběru ostří a p [mm] CeramTec WBN100, WBN ,15 0,35 0,20 2,50 TaeguTec KB90, KB90A ,10 0,30 0,10 2,00 Iscar Ltd. IB80,IB ,15 0,30 0,12 2,00 Ssangyong SBN ,15 0,30 0,10 1,80 Poslední hodnocený obráběný materiál je tvrzená litina. V této kategorii byly porovnávány řezné podmínky čtyř výrobců (CeramTec, TaeguTec, Iscar Ltd., Ssangyong). Z tab. 4.4 je vyplývá, že řezná rychlost v c se pohybuje v rozmezí m.min -1, posuv na otáčku f je v rozmezí 0,10 0,35 mm a šířka záběru ostří a p dosahuje hodnot 0,1 2,5 mm.

66 FSI VUT DIPLOMOVÁ PRÁCE List Hodnocení materiálů zařazených do skupiny H Supertvrdé materiály se také velmi uplatnily při obrábění zušlechťovaných ocelí a jak je patrno z tab. 4.5, výrobci těchto materiálů se této skupině také ve velké míře věnují. V tab. 4.6 jsou uvedeny přehledy řezných podmínek pro zušlechťované materiály o tvrdosti v rozmezí 45 60HRC. Obdobně jako u skupiny K má i skupina H největší zastoupení supertvrdých řezných materiálů (ze vzorku zkoumaných producentů) pro rozsah použití H 10 a H05, následuje H 20 a H01, jak je vidět v tab Nejvíce řezných materiálů pro tuto skupinu produkuje společnostmi Kennametal Inc. a Mitsubishi Carbides, za nimi následují CeramTec a Korloy. Tab. 4.5 Porovnání použití řezných materiálu jednotlivých výrobců Z tab. 4.6 vyplývá, že v této materiálové skupině je produkováno mnoho řezných materiálů, které produkuje všech sedm hodnocených výrobců (CeramTec, Kennametal Inc., Mitsubishi Karbide, TaeguTec, Iscar Ltd., Ssangyong a Korloy). Tab. 4.3 dále ukazuje, že řezná rychlost v c se pohybuje v rozmezí m.min -1, posuv na otáčku f je v rozmezí 0,05 0,48 mm a šířka záběru ostří a p dosahuje hodnot 0,1 3,0 mm.

67 FSI VUT DIPLOMOVÁ PRÁCE List 66 Tab. 4.6 Porovnání použití řezných materiálu jednotlivých výrobců pro zušlechťované oceli 33,31,25,23,28,34,6 Tvrdost HRC Výrobce Označení Šířka Řezná Posuv na záběru rychlost otáčku v c [m.min -1 ostří ] f [mm] a p [mm] CeramTec WBN555, WBN ,05 0,20 0,10 0,50 WBN570, WBN ,05 0,20 0,10 0,50 KB1610, KB ,05 0,20 0,10 0,50 Kennametal Inc KB5610, KB ,05 0,20 0,10 0,50 KB1625, KB ,05 0,20 0,10 0,50 MB ,05 0,15 0,10 0,20 Mitsubishi C. MB820, MB ,10 0,20 0,10 0,30 MB ,10 0,20 0,10 0,30 KB ,10 0,18 0,10 0,50 TaeguTec TB ,10 0,22 0,10 0,50 KB90, KB94A ,10 0,30 0,10 2,00 Iscar Ltd. IB80,IB90, IB90A ,10 0,40 0,10 2,00 Ssangyong SBN ,05 0,40 0,10 1,50 Korloy KB 320, KB ,02 0,30 0,10 0,30 KB ,02 0,30 0,10 0, Hodnocení materiálů zařazených do skupiny N Další významnou materiálovou skupinou dle ISO 513, pro kterou se jako obráběcí materiál využívají supertvrdé materiály je skupina P (neželezné slitiny). Rozdělení supertvrdých řezných materiálů v této skupině je uvedeno v tab Přehled řezných podmínek pro různé duhy slitin jsou uvedeny v tab Tab. 4.7 Porovnání použití řezných materiálu jednotlivých výrobců

68 FSI VUT DIPLOMOVÁ PRÁCE List 67 U materiálové skupiny N již není tak velké zastoupení řeznými materiály jako u předchozích skupin, přesto jsou tyto řezné materiály nejmodernějšími a nejefektivnějšími v oblasti obrábění neželezných slitin (především řezný materiál PKD). Materiálová skupina s největším zastoupením je N10. Nejvíce řezných materiálů je produkováno společnostmi Mitsubishi Karbide, TaeguTec, Ssangyong a Korloy. Tab. 4.8 Porovnání použití řezných materiálu jednotlivých výrobců pro slitiny hliníku 31,25,23,28,34 Výrobce Označení Al slitiny Řezná rychlost v c [m.min -1 ] Posuv na otáčku f [mm] Šířka záběru ostří a p [mm] KD1400, KD1405, Kennametal Inc KD ,10 0,30 0,05 3,00 Mitsubishi C. MD220, MD ,05 0,20 0,10 3,00 TaeguTec KP300, KP ,05 0,30 0,10 3,00 Iscar Ltd. ID5, ID ,10 0,30 0,05 3,00 Ssangyong SPD2000, SPD ,10 0,30 0,05 3,00 Z tab. 4.8 je patrný velmi vysoký rozsah řezných rychlostí který ovlivňuje obsah Si ve slitinách hliníku (se zvyšujícím se obsahem Si je třeba volit nižší řeznou rychlost). Řezná rychlost v c se pohybuje v rozmezí m.min -1, posuv na otáčku f je v rozmezí 0,05 0,30 mm a šířka záběru ostří a p dosahuje hodnot 0,05 0,3 mm. Tab. 4.9 Porovnání použití řezných materiálu jednotlivých výrobců pro slitiny mědi 31,25,23,28,34 Výrobce Označení Mg slitiny Řezná rychlost v c [m.min -1 ] Posuv na otáčku f [mm] Šířka záběru ostří a p [mm] KD1400, KD1405, Kennametal Inc KD ,05 0,20 0,05 3,00 Mitsubishi C. MD ,05 0,20 0,10 3,00 TaeguTec KP ,05 0,30 0,10 3,00 Iscar Ltd. ID ,05 0,20 0,05 3,00 Ssangyong SPD ,05 0,25 0,05 3,00 Z tab. 4.9 plyne, že řezné podmínky pro všechny rozsahy jsou velmi podobné. Řezná rychlost v c se pohybuje v rozmezí m.min -1, posuv na otáčku f je v rozmezí 0,05 0,30 mm a šířka záběru ostří a p dosahuje hodnot 0,05 0,3 mm.

69 FSI VUT DIPLOMOVÁ PRÁCE List 68 Tab Porovnání použití řezných materiálu jednotlivých výrobců pro nylon, plast a gumu 31,25,23,28,34 Nylon, plast a guma Výrobce Označení Řezná rychlost v c [m.min -1 ] Posuv na otáčku f [mm] Šířka záběru ostří a p [mm] KD1400, KD1405, Kennametal Inc KD ,05 0,20 0,05 3,00 Mitsubishi C. MD ,05 0,20 0,10 3,00 TaeguTec KP ,05 0,25 0,05 2,00 Iscar Ltd. ID ,05 0,25 0,05 3,00 Ssangyong SPN ,05 0,25 0,05 3,00 Tab ukazuje, že řezná rychlost v c se pohybuje v rozmezí m.min -1, posuv na otáčku f je v rozmezí 0,05 0,25 mm a šířka záběru ostří a p dosahuje hodnot 0,05 3,00 mm. Tab Porovnání použití řezných materiálu jednotlivých výrobců pro uhlík a kompozity vyztužené uhlíkovými vlákny 31,25,23 Uhlík, grafit. kompozity vyztužené uhlíkovými vlákny Výrobce Označení Řezná rychlost v c [m.min -1 ] Posuv na otáčku f [mm] Šířka záběru ostří a p [mm] Kennametal Inc KD1400, KD1405, ,05 0,20 0,05 3,00 Mitsubishi C. MD ,05 0,20 0,10 2,00 TaeguTec KP ,10 1,00 0,20 2,00 Z Tab vyplývá, že řezná rychlost v c se pohybuje v rozmezí m.min -1, posuv na otáčku f je v rozmezí 0,05 0,20 mm a šířka záběru ostří a p dosahuje hodnot 0,05 3,00 mm. 4.5 Hodnocení materiálů zařazených do skupiny S Nejméně zastoupenou hodnocenou skupinou, pro jejíž obrábění jsou vhodné supertvrdé materiály je materiálová skupina S (žáruvzdorné a žáropevné materiály). Ze sedmi hodnocených producentů vyrábí tyto materiály pro tuto skupinu pouze čtyři (Kennametal Inc., Mitsubishi Carbide, TaeguTec a Iscar Ltd.). Skupina H největší zastoupení supertvrdých řezných materiálů (ze vzorku zkoumaných producentů) pro rozsah použití S 01 a S05.

70 FSI VUT DIPLOMOVÁ PRÁCE List 69 Tab Porovnání použití řezných materiálu jednotlivých výrobců Tab ukazuje, že řezná rychlost v c se pohybuje v rozmezí m.min -1, posuv na otáčku f je v rozmezí 0,05 0,30 mm a šířka záběru ostří a p dosahuje hodnot 0,10 2,50 mm. Tab Porovnání použití řezných materiálu jednotlivých výrobců pro slitiny na bázi Ni a Co 25,23,28 Výrobce Slitiny na bázi Ni a Co Označení Řezná rychlost v c [m.min -1 ] Posuv na otáčku f [mm] Šířka záběru ostří a p [mm] Mitsubishi C. MB ,10 0,20 0,10 0,50 TaeguTec KB90, KB90A ,05 0,20 0,10 2,00 Iscar Ltd. IB80,IB ,05 0,30 0,10 2, Shrnutí zjištěných poznatků Supertvrdé materiály jsou díky svým výhodným vlastnostem využívány pro obrábění mnoha druhů materiálů. PKNB je vhodný především pro obrábění litin, zušlechťovaných ocelí a žáruvzdorných slitin na bázi Co a Ni. Hlavní oblastí použití PKD je pro obrábění neželezných slitin (např. sliti na bázi hliníku a mědi, grafitické kompozity, nylon, plast, guma). Protože každý výrobce má vlastní značení svých řezných materiálů, byly v této kapitole jednotlivé supertvrdé materiály rozděleny do materiálových skupin podle specifických vlastností dané skupiny (tvrdost, nebo jednotlivé druhy obráběných materiálů). V těchto skupinách mají řezné materiály podobné pracovní podmínky a je možné tyto materiály navzájem porovnávat. Nejvíce suprtvrdých řezných materiálů je produkováno v materiálové skupině K 10, dále následují skupiny H 10 a N 10. Při porovnávání řezných podmínek rozdělených podle jednotlivých rozsahů použití bylo zjištěno, že tyto řezné podmínky dosahují ve všech rozsazích použití velmi podobných hodnot. Hodnocení optimálních řezných podmínek bylo provedeno v každé skupině rozdělené podle specifických podmínek.
