1 Slinuté karbidy povlakované materiálem CVD pro obrábění ocelí B196CZ Posouváme hranice obrábění oceli

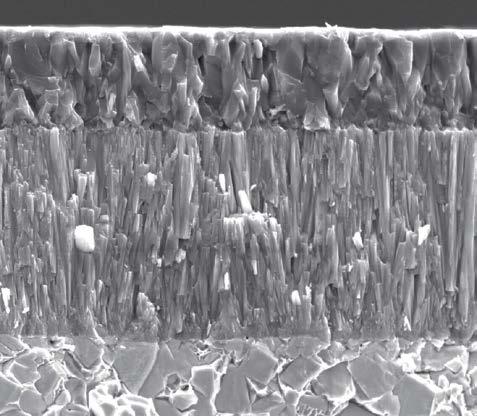

Slinuté karbidy povlakované materiálem CVD pro obrábění ocelí a Černý extra rovnoměrný povlak Extrémně hladká vrchní vrstva povlaku brání nadměrnému poškození a vylamování návarů.

Mikroskopická vrstva TiCN Mikroskopická vrstva TiCN, která se vyznačuje vysokou odolností proti opotřebení, zpomaluje opotřebení na hřbetu.

Srovnání drsnosti povrchu povlaku Technologie 2 v 1 poskytuje maximální řezný výkon.

2 Slinuté karbidy povlakované materiálem CVD pro obrábění ocelí a Černý extra rovnoměrný povlak Extrémně hladká vrchní vrstva povlaku brání nadměrnému poškození a vylamování návarů. Plochý Al2O3 Plochá vrstva Al2O3, která zajišťuje vynikající tepelnou odolnost a zpomaluje výmol na čele. Mikroskopická vrstva TiCN Mikroskopická vrstva TiCN, která se vyznačuje vysokou odolností proti opotřebení, zpomaluje opotřebení na hřbetu. Speciální karbidový substrát Díky nově vyvinuté technologii byla zachována nebývale odolná vrstva. To zamezuje šíření trhlin během přerušovaného řezu a zajišťuje stabilní řez. Srovnání drsnosti povrchu povlaku Technologie 2 v 1 poskytuje maximální řezný výkon. Nejlepší řešení proti výmolu na čele Horní čelo zlaté barvy zajišťuje vynikající tepelnou odolnost i odolnost proti opotřebení. Vrstva ze speciální sloučeniny titanu také zaručuje extrémně dobrou tepelnou odolnost a dále snižuje výmol na čele plochého Al2O3. Díky tomu je tento nástroj vhodný pro vysokorychlostní, vysoce výkonné obrábění. Nejlepší řešení proti opotřebení na hřbetu Hřbetní plochy jsou potaženy extrémně hladkou vrstvou, která brání nadměrnému opotřebení a vylamování návarů. Spolu s povlakem z mikroskopické vrstvy TiCN zlepšuje tato hladká vrstva povrch obrobené plochy součásti a současně prodlužuje a sjednocuje životnost nástroje. Černý extra rovnoměrný potah tvoří extrémně hladký povrch a současně zlepšuje drsnost povrchu. Díky tomu je dosaženo vynikající odolnosti proti adhezi, nadměrnému poškození a vylamování návarů. (!m) Černý extra rovnoměrný povlak Běžný povlak Svislá osa Vodorovná osa 200 (!m) Svislá osa Vodorovná osa Super hladký povrch [Zvětšená fotografie] Vlastnosti povrchu utvařeče třísky. [Zvětšená fotografie] Vlastnosti povrchu utvařeče třísky. asoustružení P KRITÉRIA VÝBĚRU Obráběný materiál Způsob obrábění Nástrojový materiál Oceli Nepřerušovaný řez Přerušovaný řez NEW UE6105 UE6110 UE6020 UE6035 ISO Kódy kategorií P01 P10 P20 P30 P40 UE6105 UE6110 Aplikační rozsah NEW UE6020 UE6035 UH6400

a Výčnělek utvařeče je vysoce odolný proti opotřebení i během vysokorychlostního obrábění a zajišťuje po dlouhou dobu stabilní lámání třísky.

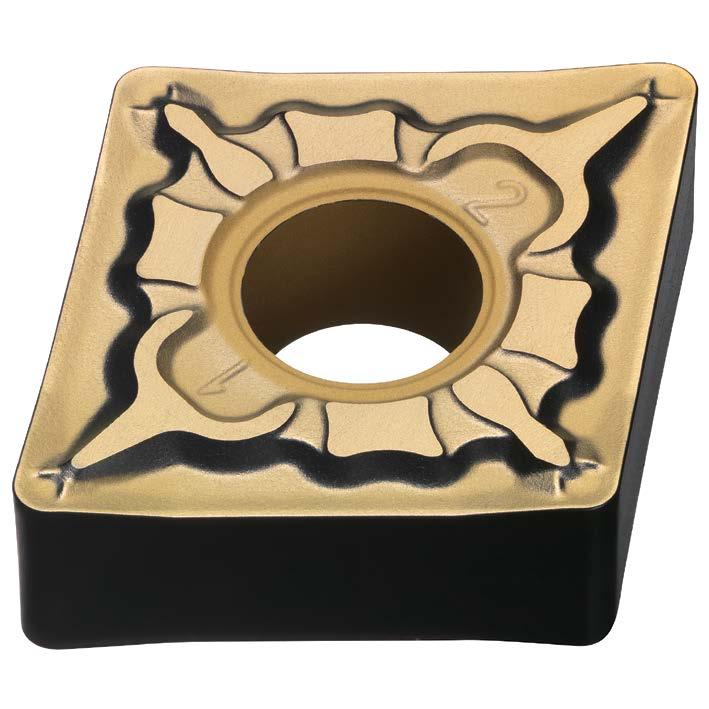

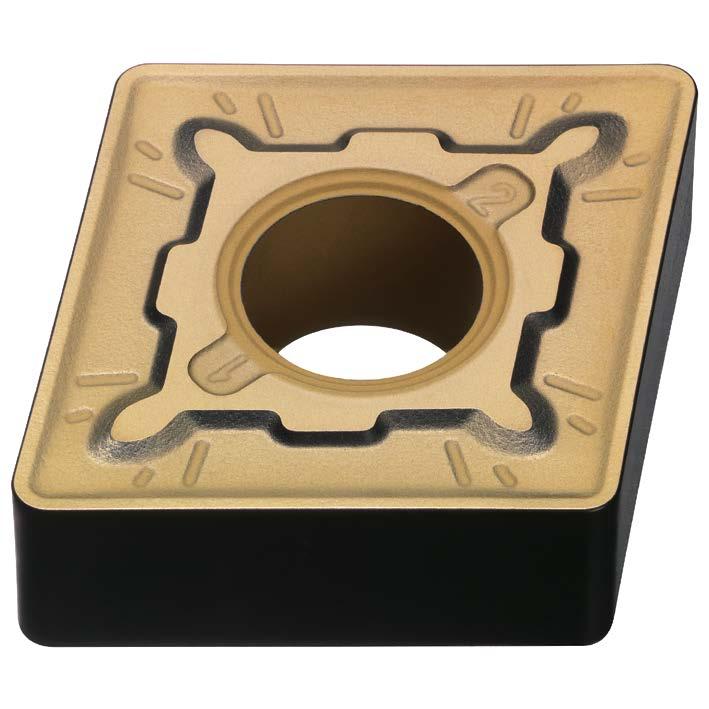

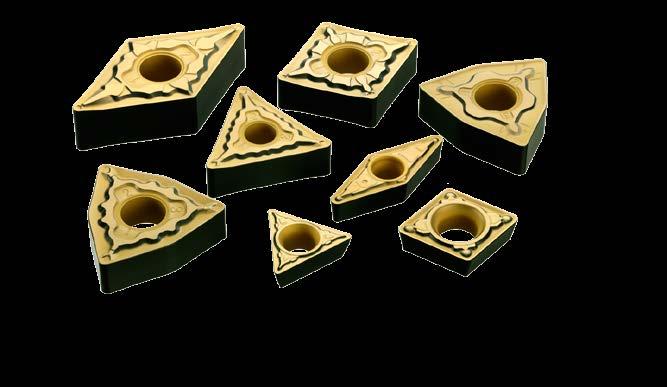

3 a Systém utvařečů pro obrábění ocelí Díky novému utvařeči RP nyní systém pokrývá širokou škálu aplikací od lehkého řezu po hrubování. Utvařeč pro lehký řez Motýlkové výčnělky jsou optimalizovány pro různé řezné podmínky. a Třísky se stáčejí nahoru a snižují řezný odpor, což zlepšuje povrch obrobené plochy. a Výčnělek utvařeče je vysoce odolný proti opotřebení i během vysokorychlostního obrábění a zajišťuje po dlouhou dobu stabilní lámání třísky. Vyniká při kopírovacím obrábění Využívá geometrii s ostřejší hranou, která poskytuje vynikající lámání třísky při kopírovacím obrábění a během čelního obrábění obráceným směrem. Utvařeč pro střední řez Přizpůsobuje se změnám v řezných podmínkách. Během kopírovacího obrábění se mohou výrazně měnit řezné podmínky jako hloubka řezu, posuv nebo řezná rychlost. Utvařeč podporuje široký rozsah řezných podmínek. Není proto třeba více typů, což snižuje nároky na správu skladových zásob. Ideální pro malé řezy Vnitřní strana motýlkového výčnělku má strmý sklon, což zlepšuje lámání třísky u malých řezů. Utvařeč RP pro hrubování Protáhlý výčnělek optimalizovaný pro hrubování a Zajišťuje účinné lámání třísky v široké škále aplikací hrubého soustružení. a Postupně svažované čelo nože zabraňuje zanášení třískami a snižuje výmol. Vysoká odolnost proti vylamování Řezná šroubovice se vyznačuje velmi plochým tvarem a širokou kapsou pro třísku, což snižuje zanášení třískami a náhlé lámání během srážení hran. y Negativní destičky (pro vnější obrábění) P DOPORUČENÉ ŘEZNÉ PODMÍNKY Obráběný materiál Tvrdost Rozsah obrábění Utvařeč Nelegované oceli a legované oceli (S45C, SCM440 apod.) HB Nestabilní řez Nestabilní řez Nestabilní řez Nestabilní řez Hrubování Řezná rychlost (m/min) Rychlost posuvu (mm/ot.) Hloubka řezu (mm) MW RP y 5 //11 pozitivní destičky (pro vnitřní obrábění) Obráběný materiál Tvrdost Rozsah obrábění Utvařeč Řezná rychlost (m/min) Rychlost posuvu (mm/ot.) Hloubka řezu (mm) P Nestabilní řez SV Nízkouhlíkové oceli HB (SS400, 0C apod.) Nestabilní řez MV Nelegované oceli a legované Nestabilní řez SV oceli HB (S45C, SCM440 apod.) Nestabilní řez MV Doporučené řezné podmínky pro 5º/7º/11º pozitivní destičky jsou uvedeny pouze jako doporučení. * Ověřte doporučené podmínky pro každou vyvrtávací tyč, protože řezné podmínky při vnitřním obrábění se mění v závislosti na míře vyložení. 2

4 Slinuté karbidy povlakované materiálem CVD pro obrábění ocelí DESTIČKY Negativní destičky (s dírou) D2 CNMG M a M a M a MA CNMG M a M a M a M a M a M a M a CNMG MA M a MA M a MA M a Standardní MW CNMG M a M a M a M a M a M a M a M a M a CNMG MW M a MW M a (Wiper) RP Hrubování CNMG RP M a RP M a RP M a RP M a RP M a RP M a RP M a a: Udržováno na skladě.

5 DESTIČKY Negativní destičky (s dírou) D2 MA Standardní RP Hrubování DNMG M a M a M a M a M a M a M a M a DNMG M a M a M a M a M a M a M a M a DNMG MA M a MA M a MA M a MA M a MA M a MA M a DNMG M a M a M a M a M a DNMG RP M a RP M a RP M a RP M a RP M s RP M a SNMG M a M a M a SNMG M a M a M a

6 Slinuté karbidy povlakované materiálem CVD pro obrábění ocelí DESTIČKY Negativní destičky (s dírou) MA D2 SNMG MA M a MA M a MA M a Standardní RP Hrubování MA SNMG M a M a M a M a M a M a M a M a M a M a SNMG RP M a RP M a RP M a RP M a RP M a RP M a RP M a TNMG M a M a M a M a M a TNMG M a M a M a M a M a TNMG MA M a MA M a MA M a MA M a MA M a a: Udržováno na skladě.

7 DESTIČKY Negativní destičky (s dírou) D2 Standardní RP Hrubování TNMG M a M a M a M a M a M a M a M a M a M a TNMG RP M a RP M a RP M a RP M a RP M a RP M s RP M s VNMG M a M a VNMG M a M a M a MA VNMG MA M a MA M a Standardní VNMG M a M a

8 Slinuté karbidy povlakované materiálem CVD pro obrábění ocelí DESTIČKY Negativní destičky (s dírou) D2 MA Standardní WNMG06T304- M a T308- M a M a M a M a M a M a WNMG06T304- M a T308- M a T312- M a M a M a M a M a M a M a M a WNMG MA M a MA M a MA M a MA M a MA M a WNMG M a M a M a MW WNMG MW M a MW M a (Wiper) RP WNMG RP M a RP M a Hrubování 7 a: Udržováno na skladě.

9 DESTIČKY 5 pozitivní destičky (s dírou) D2 FP Dokon. obrábění VBMT FP M a FP M a FP M a FP M a FP M a VBMT M a M a M a M a VBMT M a M a MV VBMT MV M a MV M a MV M a MV M a MV WBMTL30202R-MV M a L30202L-MV M a L30204R-MV M a L30204L-MV M a

10 Slinuté karbidy povlakované materiálem CVD pro obrábění ocelí DESTIČKY pozitivní destičky (s dírou) D2 FP Dokon. obrábění MV CCMT FP M a FP M a T302-FP M a T304-FP M a T308-FP M a CCMT M a M a T304- M a T308- M a CCMT M a M a T304- M a T308- M a M a M a M a CCMH MV M a MV M a FP Dokon. obrábění DCMT FP M a FP M a T302-FP M a T304-FP M a T308-FP M a DCMT M a M a T304- M a T308- M a DCMT M a M a T304- M a T308- M a M a M a a: Udržováno na skladě.

11 DESTIČKY pozitivní destičky (s dírou) D2 MV FP DCMT MV M a MV M a MV M a T302-MV M a T304-MV M a T308-MV M a SCMT09T304-FP M a T308-FP M a Dokon. obrábění SCMT09T304- M a T308- M a SCMT09T304- M a T308- M a M a M a FP Dokon. obrábění TCMT FP M a FP M a FP M a FP M a T304-FP M a TCMT M a M a M a M a T304- M a T308- M a TCMT M a M a M a M a M a T304- M a T308- M a T312- M a

12 Slinuté karbidy povlakované materiálem CVD pro obrábění ocelí DESTIČKY pozitivní destičky (s dírou) D2 FP VCMT FP M a FP M a FP M a FP M a Dokon. obrábění VCMT M a M a M a M a VCMT M a M a M a MV VCMT MV M a MV M a a: Udržováno na skladě.

13 DESTIČKY 11 pozitivní destičky (s dírou) D2 SV MV CPMH SV M a SV M a SV M a SV M a SV M a CPMH MV M a MV M a MV M a MV M a SV MV MV TPMH SV M a SV M a SV M a SV M a SV M a SV M a SV M a SV M a SV M a SV M a TPMH MV M a MV M a MV M a MV M a MV M a MV M a MV M a MV M a MV M a MV M a WPMT MV M a MV M a MV M a MV M a

Slinuté karbidy povlakované materiálem CVD pro obrábění ocelí PŘÍKLADY

Obráběný materiál Řezné podmínky Řezná rychlost (m/min) Posuv (mm/min)

25 2 Mokré Běžná destička (počet obrobků: 20) - (počet obrobků: 20) Výsledky

Destička dosáhla delší životnosti nástroje než běžný výrobek díky vynikající

Použitá destička SKD61 (vnější obrábění) Běžná destička CNMG120408- Hloubka

0 Mokré Běžná destička - Výsledky obrobeno 60 obrobků obrobeno 60 obrobků

14 Slinuté karbidy povlakované materiálem CVD pro obrábění ocelí PŘÍKLADY APLIKACÍ Použitá destička Běžná destička SCM435H (čelní obrábění) CNMG Obráběný materiál Řezné podmínky Řezná rychlost (m/min) Posuv (mm/min) Hloubka řezu (mm) Řezná kapalina Mokré Běžná destička (počet obrobků: 20) - (počet obrobků: 20) Výsledky Vylomena po 25 obrobcích Životnost prodloužena na 40 obrobků. Destička dosáhla delší životnosti nástroje než běžný výrobek díky vynikající odolnosti proti vydrolování. Použitá destička SKD61 (vnější obrábění) Běžná destička CNMG Obráběný materiál Řezné podmínky Řezná rychlost (m/min) Posuv (mm/min) Hloubka řezu (mm) Řezná kapalina Mokré Běžná destička - Výsledky obrobeno 60 obrobků obrobeno 60 obrobků Destička jevila podstatně menší opotřebení po obrobení stejného počtu obrobků než běžné výrobky, a to díky vynikající odolnosti proti opotřebení. 13 a: Udržováno na skladě.

Použitá destička SCM415 (vnější obrábění)

0 Mokré Běžná destička - Výsledky Vylomena

15 Použitá destička SCM415 (vnější obrábění) Běžná destička CNMG Obráběný materiál ø25.5 Řezné podmínky Řezná rychlost (m/min) Posuv (mm/min) Hloubka řezu (mm) Řezná kapalina Mokré Běžná destička - Výsledky Vylomena po obrobení 185 obrobků Po obrobení 555 obrobků Životnost destičky byla 3 delší než u běžných výrobků. 14
