1 Pavel Čapek Tomáš Mikeladze Projekt Chlazení alternativní technologií

2 Na projektu pracují Pavel Čapek Vedoucí, programátor, technik, dokumentarista, software sp. Tomáš Mikeladze Software sp., programátor, technik, analytik

3 Potápěč vznikl při brilantní hodině výpočetní techniky Jde o počítač ponořený v chladící kapalině Týmovým a nečekaným rozhodnutím počítač získal jméno Potápěč

4 PC Intel Core 2 Duo 2GB RAM DDR2 (667) 80GB HDD Zdroj 450W Windows 7

5 Úprava krytu akvária Odřezání přebytečných částí Úprava pro konektory k základní desce Příprava na elektroinstalaci a vypínače Zprovoznění základního osvětlení Příprava pro horní napájecí větev

6 Konstrukce přichycení komponent Základní deska: přichycena na distančních sloupkách zašroubovaných do plexisklové desky, plexi deska pak přilepena ke stěně akvária. Ostatní komponenty: fixním lepidlem přilepené suché zipy na stěně akvária a komponentech. Víko má vlastní konstrukci: osvětlení, elektroinstalace, elektronické členy -> vestavěny ve víku

7 Obvod pro LED pásek Navrhli jsme spínání LED pásku podle LED diody vytížení disku. Obvod ale má zásadní požadavky: Být samostatný od základní desky a umět rychle spínat druhý obvod. Z toho plyne, že spojovací člen musí být buď relé nebo optočlen. Relé zamítnuto kvůli frekvenci spínání a hlučnosti. Pokusy s optočleny vždy končí odpálením.

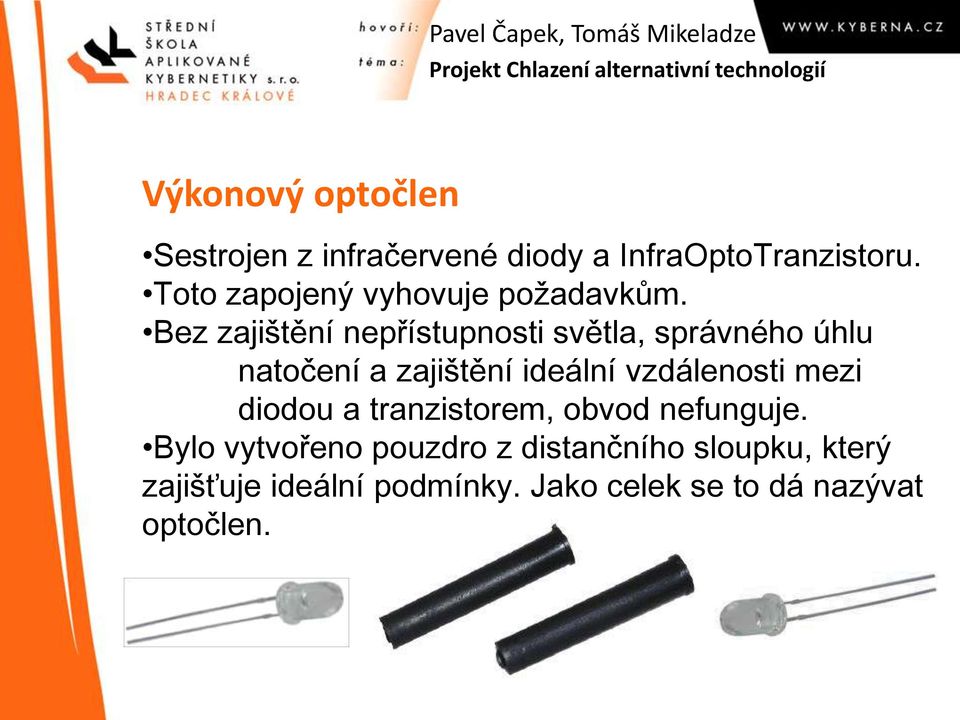

8 Výkonový optočlen Sestrojen z infračervené diody a InfraOptoTranzistoru. Toto zapojený vyhovuje požadavkům. Bez zajištění nepřístupnosti světla, správného úhlu natočení a zajištění ideální vzdálenosti mezi diodou a tranzistorem, obvod nefunguje. Bylo vytvořeno pouzdro z distančního sloupku, který zajišťuje ideální podmínky. Jako celek se to dá nazývat optočlen.

9 Instalace UV lampy Technická variabilita obvodů v horním víku zajistila dobré připojení dalších součástí. Vytvořili jsme tak vývody na které jsme následně napojili napěťový invertor s UV lampou.

10 Průlomy v čase První test únor 2011 Chladící médium bylo zkoušeno na zdroji. Komplikace: odpálení zdroje Druhý test červen 2011 Na prezentaci soutěžních projektů proběhl další pokus. - 1 litr chladícího média vlit do potápěče - již bez komplikací 1. místo v soutěží projektů SŠAK. První ponor února 2012 Potápěč dostal kompletní chladící médium. Potápěč již verze 1.0 úspěšně představen na Dni otevřených dveří SŠAK. Komplikace: Nezabezpečením komponent se vlivem chladícího média zničil HDD a odlepila základní deska.

11 Ocenění 1. Místo v soutěži projektů SSAK s.r.o. (2011) 2. Místo v soutěži projektů SSAK s.r.o. (2012) 1. Místo SOČ (okresní kolo) 1. Místo SOČ (krajské kolo) 7. Místo SOČ (celostátní kolo v Kutné Hoře) Cena ředitele Centrální inženýring ČEZ a Temelín Širší nominace na zahraniční soutěže

12 Návrh systému Individuální Podle potřeby sestavy a podle potřeby uživatele. Toto řešení je zcela realizovatelné a zaznamenali jsme již velký zájem z řad uživatelů. Servis provádí zhotovitel, tedy může být prodáváno i osobám Neznalým (vyhláška 50) jelikož uživatel do zařízení nezasahuje, neprovádí na něm žádnou práci, jen ho obsluhuje poučením od zhotovitele, dále návodem k použití a je upozorněn, použitím uživateli neznámé látky, bezpečnostním listem výrobce chladící látky. Univerzální Zatím je to náš plán a řešení je v návrhu. Sestavili jsme univerzální desku, na kterou se dá přidělat jakýkoliv hardware standardním způsobem (na distanční sloupky nebo na bezšroubkový systém známý ze skříní firmy GYGABYTE). Dále ji budeme optimalizovat, aby šla přidělat do jakéhokoliv akvária adekvátních rozměrů. Dalším úskalím, zatím nevyřešeným, je elektroinstalace, pro kterou jsme ještě nesestavili univerzální řešení, aby se dala sériově vyrábět. Tento systém by měl být nezávislý na kapalině (odpadá nutnost odčerpání kapaliny při práci na sestavě). Měl být jednoduchý pro sestavení, tak aby si ho mohl sestavit každý, kdo smí sestavovat počítače.

13

14

15 Návrh systému Zakoupení teplotního čidla Vytváření programu pro teplotní čidlo

16 Program TC

17 Teplotní charakteristika Potápěče

18 Děkuji za pozornost Dále děkuji: panu Miloslavu Pencovi vstřícnost a odborný dozor Střední škole aplikované kybernetiky s.r.o. za podporu a veškeré poskytnuté prostředky Řediteli této školy panu Ing. Janu Langovi za maximální důvěru
