1 Změkčovače OPTIM Compact OPTIM Compact Změkčovače vody OPTIM série Compact pro odstranění tvrdosti z vody. Návod k instalaci a použití Výrobce: WATERFILTER s.r.o. K Oboře 695, Praha 4, Tel/Fax: IČ: , DIČ: CZ info@waterfilter.cz

2 Vážení zákazníci! Velice Vám děkujeme, že jste si vybrali systém změkčování vody OPTIM Compact. Při jeho správném používání budete mít měkkou a čistou vodu po mnoho let. Pro dosažení nejlepších výsledků Vám doporučujeme detailně se seznámit s tímto návodem k použití a uchovávat jej jako příručku při dalším používání. Aby se předešlo problémům a chybám, je nutné si pozorně přečíst celý návod k používání a přísně dbát pokynů při instalaci systému. Příručka uživatele je nedílnou součástí dodaného zařízení a z těchto důvodů je nutné ji uchovávat po celou dobu životnosti zařízení. Pokud bude nutné změnit místo instalace systému nebo jej bude nutné předat jinému uživateli, uživatel má mít možnost seznámit se s konstrukcí zařízení a se zásady jeho používání. S poděkováním a přáním zdraví, WATERFILTER s.r.o.

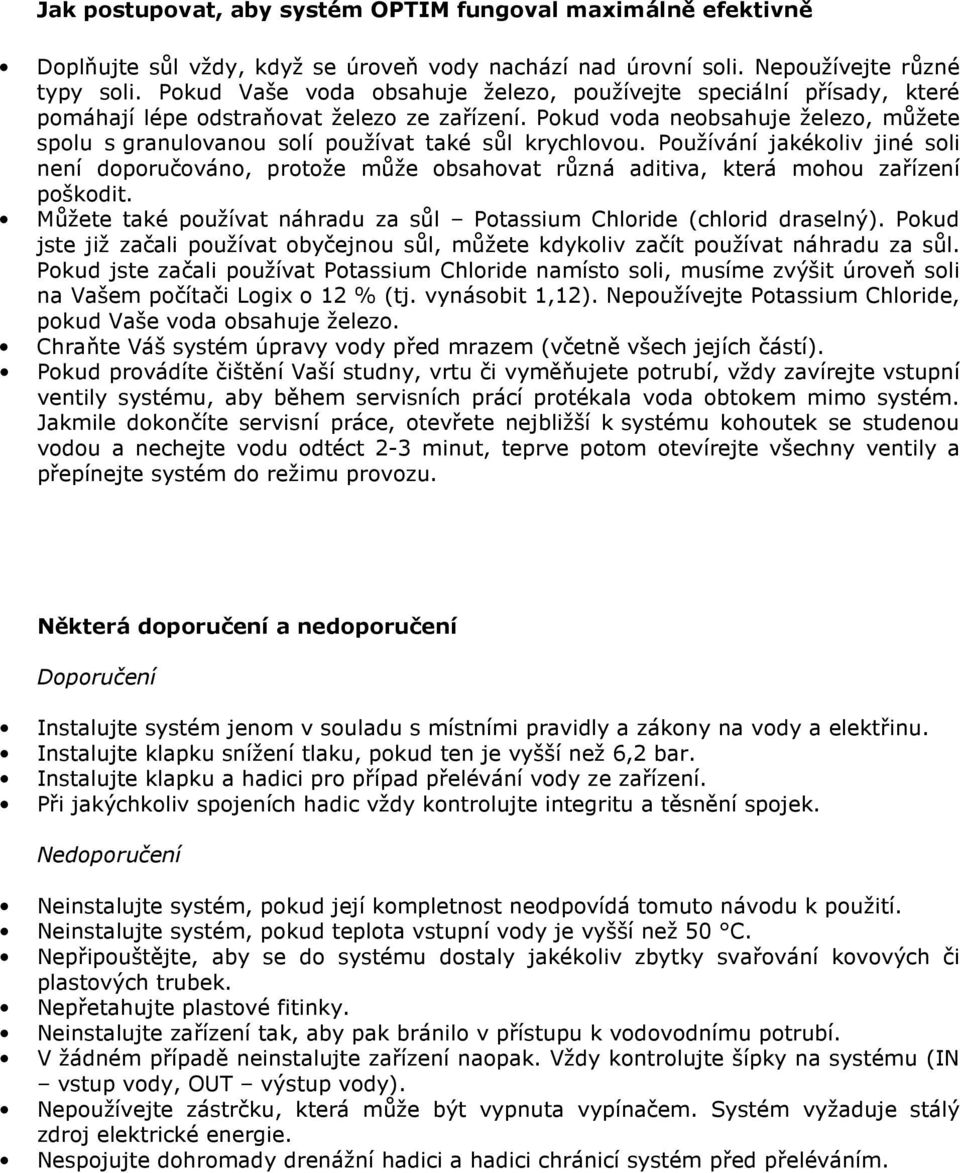

3 Jak postupovat, aby systém OPTIM fungoval maximálně efektivně Doplňujte sůl vždy, když se úroveň vody nachází nad úrovní soli. Nepoužívejte různé typy soli. Pokud Vaše voda obsahuje železo, používejte speciální přísady, které pomáhají lépe odstraňovat železo ze zařízení. Pokud voda neobsahuje železo, můžete spolu s granulovanou solí používat také sůl krychlovou. Používání jakékoliv jiné soli není doporučováno, protože může obsahovat různá aditiva, která mohou zařízení poškodit. Můžete také používat náhradu za sůl Potassium Chloride (chlorid draselný). Pokud jste již začali používat obyčejnou sůl, můžete kdykoliv začít používat náhradu za sůl. Pokud jste začali používat Potassium Chloride namísto soli, musíme zvýšit úroveň soli na Vašem počítači Logix o 12 % (tj. vynásobit 1,12). Nepoužívejte Potassium Chloride, pokud Vaše voda obsahuje železo. Chraňte Váš systém úpravy vody před mrazem (včetně všech jejích částí). Pokud provádíte čištění Vaší studny, vrtu či vyměňujete potrubí, vždy zavírejte vstupní ventily systému, aby během servisních prácí protékala voda obtokem mimo systém. Jakmile dokončíte servisní práce, otevřete nejbližší k systému kohoutek se studenou vodou a nechejte vodu odtéct 2-3 minut, teprve potom otevírejte všechny ventily a přepínejte systém do režimu provozu. Některá doporučení a nedoporučení Doporučení Instalujte systém jenom v souladu s místními pravidly a zákony na vody a elektřinu. Instalujte klapku snížení tlaku, pokud ten je vyšší než 6,2 bar. Instalujte klapku a hadici pro případ přelévání vody ze zařízení. Při jakýchkoliv spojeních hadic vždy kontrolujte integritu a těsnění spojek. Nedoporučení Neinstalujte systém, pokud její kompletnost neodpovídá tomuto návodu k použití. Neinstalujte systém, pokud teplota vstupní vody je vyšší než 50 C. Nepřipouštějte, aby se do systému dostaly jakékoliv zbytky svařování kovových či plastových trubek. Nepřetahujte plastové fitinky. Neinstalujte zařízení tak, aby pak bránilo v přístupu k vodovodnímu potrubí. V žádném případě neinstalujte zařízení naopak. Vždy kontrolujte šípky na systému (IN vstup vody, OUT výstup vody). Nepoužívejte zástrčku, která může být vypnuta vypínačem. Systém vyžaduje stálý zdroj elektrické energie. Nespojujte dohromady drenážní hadici a hadici chránicí systém před přeléváním.

4 PŘEDSTAVENÍ: Během fungování hlavice Logix využívá 5 regeneračních cyklů. Hlavice je zodpovědná za směrování vodních toků ve filtračním systému během fungování a regenerace. Během fungování jsou tvrdost nebo jiné nečistoty odstraňovány pomocí filtrační hmoty. Během regenerace zařízení jsou tvrdost nebo jiné nečistoty odstraňovány z filtrační hmoty a splachují se do odpadu. V ten samý čas se filtrační schopnosti hmoty regenerují pomocí roztoku z tanku na regenerant. Popis každého cyklu regenerace: Provoz Surová voda prochází přes filtrační hmotu a pak je nasávána do spodního sýpku a dále jde na výstup ze zařízení. Ionty tvrdosti (vápník+hořčík) nebo jiné nečistoty se odstraňují pomocí filtrační hmoty. Pokud voda prochází přes celou filtrační hmotu, bude kompletně zbavena od určitého druhu (nebo více druhů) nečistot. 1. Zpětný proplach (C1) Voda proudí zpětně přes zařízení. Během tohoto procesu se filtrační hmota načechrává a absorbované nečistoty se splachují do odpadu. 2. Obnovení filtračních schopností (regenerace) (C2) Roztok regenerantu se nasává do filtrační hmoty a tím pádem se její filtrační schopnosti regenerují. V případě změkčovače ionty tvrdosti (které byly absorbovány pryskyřicí) se vyměňují zpětně za ionty sodíku a jdou do odpadu. Jakmile se spotřebuje celý roztok ze solného tanku, tento cykl regenerace se ukončí. 3. Pomalý proplach (C3) Tento cyklus se používá, když je celý roztok ze solné nádrže spotřebováván, ale čas tohoto cyklu ještě nevypršel, proplach se provádí surovou vodou. 4. Přestávka na přetlakování (C4) Regenerace systému se zastavuje na 1 minutu pro vyrovnání tlaků. 5. Proplach (C5) Voda normálně prochází přes celou filtrační hmotu za účelem propláchnutí filtrační hmoty od zbytků regenerantu (solný roztok). 6. Zpětný proplach 2 (C6) Voda prochází zpětně přes filtrační hmotu a hmota se připravuje k dalšímu filtračnímu procesu. 7. Proplach 2 (C7) Opakování cyklu bod Doplnění tanku s regenerantem (C8) V případě změkčovače zařízení automaticky doplní solný tank vodou pro přípravu solného roztoku na další regeneraci.

5 INSTALACE UMÍSTĚNÍ ZAŘÍZENÍ 1. Změkčovač se dodává kompletně smontovaný. Je třeba jenom připojit vstup vody, výstup vody a odpad do kanalizace. 2. Vzdálenost mezi filtračním zařízením a odpadem musí být co nejkratší. 3. Při samoinstalaci prosím zanechejte volný prostor pro případnou obsluhu zařízení. 4. Nezapomeňte, že do solného tanku je třeba periodicky dodávat sůl, a solný tak musí být lehce přístupný obsluze. 5. Při instalaci zařízení vedle ohřívače vody musí být vzdálenost potrubí minimálně 3 metry. 6. Pokud je potrubní vzdálenost menší jak 3 metry, je třeba nainstalovat zpětnou klapku pro případ zpětného průtoku teplé vody. 7. Nikdy neinstalujte zařízení do míst, kde teplota je menší než 1 C nebo větší jak 49 C. 8. Nedoporučujeme používat jiné chemikálie na čištění pryskyřice, než které jsou určeny. PŘIPOJENÍ K VODOVODNÍMU ŘÁDU Při připojení zařízení k řádu doporučujeme nechat si nainstalovat obtok (bypass). Je to za účelem servisu, nebo pokud chcete neupravenou vodu. Nejjednodušší je použití bypass ventilů Autotrol series 26 (obr 1). Nebo si můžete nechat nainstalovat obtok ze tří kulových ventilů (obr 2). Obr.1. Obr.2.

6 PŘIPOJENÍ ODPADU 1. Pokud se odpad nachází ve vzdálenosti menší než 6 metrů od zařízení, použijte klasickou hadici (1/2 ). 2. Pokud se odpad nachází ve vzdálenosti větší než 6 metrů (ale max.12 metrů) použijte ¾ hadici. 3. Konec odpadní hadice musí být vždy níže, než hlavice filtračního systému. 4. Nikdy nesmí být odpadní hadice v kontaktu s vodou (nesmí být ponořená), viz obr.3. Obr.3

7 UDÁNÍ DO PROVOZU 1. Zavřete přívod vody 2. Pokud je zařízení napojeno přes obtok (bypass) uzavřete ho, aby voda procházela filtračním systémem 3. Připojte napájecí zdroj do elektrické sítě. 4. Na display se zobrazí Err3, vyčkejte 1-2 minuty pokud Err3 nezmizí. 5. Naprogramujte počítač viz další stránka. 6. Zmáčkněte tlačítko REGEN po dobu 5 vteřin, tímto začnete manuální regeneraci. Motor začne otáčet vačkový hřídel na pozici (C1). Během otáčení se na display rozsvítí symbol přesýpací hodiny. 7. Když symbol přesýpací hodiny zmizí a na display se ukáže C1, tak pomalu otevřete přívod vody na ¼ otáčky. POZOR! Neotevírejte přívod vody příliš rychle a ne najednou. Může to poškodit filtrační hmotu. 8. Naplňte zařízení vodou. Během naplnění se vzduch pomalu uvolňuje ze systému přes odpadní hadici. Když bude z odpadní hadice téci voda bez vzduchu/bublin tzn., že se systém naplnil kompletně vodou. 9. Uzavřete přívod vody a ponechejte systém stát 5 minut. Tímto se odstraní zbytkový vzduch ze systému. 10. Nalijte do solného tanku 15 litrů čisté vody. 11. Pomalu otevřete přívod vody. 12. Zmáčkněte najednou tlačítka a nahoru. Na display se objeví symbol přesýpací hodiny, tzn. přepínání cyklu. Na display se zobrazí C2. Několikrát najednou zmáčkněte tlačítka a nahoru, dokud dosáhnete cyklu C8. Upozorňujeme, že otáčení vačkového hřídele může trvat až několik desítek vteřin. Když symbol přesýpací hodiny zmizí z displeje znamená to, že vačkový hřídel se zastavil. V tomto okamžiku můžete přepínat na další cykl. 13. Když se na display objeví C8 zařízení začne doplňovat solný tank vodou. Doplňujte solný tank max. 1 minutu. Když vzduch kompletně zmizí z kelímku, zmáčkněte najednou tlačítka a nahoru. Tím pádem systém přijde do provozního režimu. 14. Pro kontrolu těsnění připojení solného tanku, musíme provést další manuální regeneraci. 15. Zmáčkněte a podržte tlačítko REGEN po dobu 5 vteřin. Systém se začne regenerovat. 16. Zmáčkněte najednou tlačítka a nahoru, aby systém přešel na cykl C V tomto okamžiku se začne voda odsávat ze solného tanku do průhledného kelímku na hlavici systému. Upozorňujeme, že voda se odsává ze solného tanku velmi pomalu. 18. Pozorujte hladinu vody v průhledném kelímku alespoň po dobu 3 minut. Během této doby hladina vody nemusí hladina vody výrazně klesnout a kulička nemusí spadnout dolu. Pokud se tak stalo, vypněte vodu a zkontrolujte všechna těsnění mezi solní trubkou a průhledným kelímkem. Pak zopakujte body. 19. Zmáčkněte najednou tlačítka a nahoru po dobu 5 vteřin, a zařízení přejde do provozu. 20. Otevřete nejbližší kohout a nechejte odtéct vodu, dokud nebude čirá (cca 10 až 20 minut). 21. Nasypte tabletovou regenerační sůl do ¾ solného rezervoáru. Upozorňujeme, že během provozu systému hladina soli v tanku vždy musí být vyšší než hladina vody. 22. Systém je plně připraven k provozu.

8 PROGRAMOVÁNÍ POČÍTAČE. Ovládací hlavice typu Logix 760 (nebo 762) funguje na základě kapacity změkčovače. Tzn., že zařízení se bude regenerovat v závislosti na spotřebované vodě. Obsahuje vodoměr, který sleduje průtok a tím pádem umožňuje regeneraci podle průtoku. První zapínaní do elektřiny Po prvním připojení elektrického zdroje k hlavici změkčovače se na display zobrazí Err3 (váčkový hřídel se otáčí na pozici HOME). Tento proces může trvat 1-2 minuty Během otáčení váčkového hřídele, až do pozice HOME symbol Err3 bude rozsvícen Jestliže symbol Err3 nezhasne do dvou minut, zkontrolujte motor hřídele ZÁKLADNÍ NASTAVENÍ POČÍTAČE Krok 1 : Nastavení kapacity systému Po prvním zapínáním do elektrické sítě na displeje se zobrazí symbol tři čárky. Zadejte nejbližší možnou kapacitu systému (filtrační hmoty, ionexu atd.). Tento parametr se nastavuje v litrech. Například: pokud máte OPTIM 25 Compact, musíte nastavit 30, pokud ale máte OPTIM 30 Compact, musíte také nastavit 30. Používejte tlačítka nahoru a dolu. Zadejte kapacitu Vašeho systému v litrech (kapacita systému je uvedena v technických tabulkách na konci tohoto manuálu). Zmáčkněte čtverec pro potvrzení. V případě nesprávného nastavení tohoto parametru, podívejte se na oddíl vynulování počítače viz. dole Tyto dva kroky můžou být přednastaveny Vašim dodavatelem. V tomto případě pokračujte od kroku 2 Krok 2 : Nastavení času (P1) Nastavte aktuální čas pomocí tlačítek nahoru a dolu. Zmáčkněte čtverec pro potvrzení. Krok 3: Nastavení dní v týdnu (P2) Pomocí tlačítek nahoru a dolu vyberte aktuální den v týdnu Zmáčkněte čtverec pro potvrzení Krok 4: Nastavení času regenerace (P3) Pomocí tlačítek nahoru a dolu nastavte čas, kdy se má zařízení začít regenerovat. Počítač už má přednastavenou a doporučovanou hodnotu času regenerace, a tj. 2:00 hod. v noci Zmáčkněte čtverec pro potvrzení

9 Krok 5: Nastavení počtu dní mezi regeneracemi (P4) Nastavte tento parametr na 0 Pří nastavení jiných parametrů než 0, zadáte počet dní mezi regenerací. A zařízení se bude regenerovat preventivně po určitém počtu dní bez ohledu na spotřebovanou vodu. Je to doporučená hodnota pro regeneraci podle kapacity. Krok 6: Nastavení spotřeby soli (P4) Nastavte tento parametr na S standardní nastavení. Tento parametr doporučujeme měnit jenom pro průmyslové účely nebo dle zvláštních podmínek. Krok 7: Nastavení kapacity systému (P7) Kapacita systému se nastavuje v kg CaCO 3 (tvrdosti), kterou může absorbovat systém do regenerace. Tento údaj naleznete v technických tabulkách na konci manuálu Zmáčkněte čtverec a pomocí tlačítek nahoru a dolu nastavte požadovanou kapacitu Pro nastavení tohoto parametru, viz tabulka. Zmáčkněte čtverec pro potvrzení Model Spotřeba soli (kg na 1 regenerace) Kapacita pro nastavení kroku ,0 0,4 15 1,8 0,8 25 3,0 1,2 30 3,6 1,6 Krok 8: Nastavení tvrdosti vody (P8) Zadejte tvrdost Vaší vody z rozboru Tvrdost se zadává v mg/l CaCO 3. Tuto hodnotu získáme stonásobkem mmol/l tvrdosti z rozboru. (mg/l = mmol/l * 100). Pro nastavení tvrdosti vody zmáčkněte čtverec a pak pomocí tlačítek nahoru a dolu zadejte požadovanou tvrdost. Zmáčkněte čtverec pro potvrzení. Tímto je programování systému ukončeno. Počítač se vrátí do normálního operačního režimu.

10 Ruční regenerace Zmáčkněte jednou tlačítko REGEN pro prodlouženou regeneraci Systém se začne regenerovat v nejbližší nastavené době ( 2:00 hod v noci) Na display se rozsvítí blikající symbol regenerace Zmáčkněte a podržte tlačítko REGEN 5 vteřin, aby regenerace začala ihned. Symbol regenerace se rozsvítí stále. Po zapnutí regenerace zmáčkněte tlačítko REGEN ještě jednou. (další druhá regenerace začne ihned po skončení první). Na display se rozsvítí symbol X2. Toto ukazuje, že druhá regenerace je v pořadí. Můžete stornovat druhou regeneraci, když zmáčknete tlačítko REGEN ještě jednou. Během regenerace: Na display se rozsvítí C# ukazující aktuální cykl regenerace Na display se také zobrazuje, kolik času zbývá do konce regenerace Zmáčkněte a podržte čtverec, pokud se chcete dozvědět, kolik času zbývá do konce aktuálního cyklu. Přepínání mezi regeneračními cykly: Zmáčkněte najednou tlačítka nahoru a čtverec pro přeskočení aktuálního cyklu Symbol přesýpací hodiny se rozsvítí, pokud se vačkový hřídel otáčí Když vačkový hřídel dosáhne dalšího cyklu, C2 se rozsvítí Opakujte předchozí body, aby jste přepínal na další cykly Stornování během regenerace: Zmáčkněte čtverec a tlačítko nahoru po dobu 5 vteřin pro stornování regenerace Symbol přesýpací hodiny zabliká Vačkový hřídel se bude otáčet až na pozici HOME. Může to trvat 2-3 minuty. Regenerační cykly: C1 - Backwash zpětný proplach C2 Draw/Slow Rinse pomalá regenerace solným roztokem C3 Slow Rinse pomalý proplach C4 Přestávka (vyrovnání tlaku) C5 Fast rinse 1 proplach se zvýšeným průtokem 1 C6 Backwash 2 zpětný proplach 2 C7 Fast rince 2 - proplach se zvýšeným průtokem 2 C8 Doplnění solného tanku

11 Vynulování počítače (reset): Pro vynulování a vymazání všech nastavení zmáčkněte čtverec a tlačítko dolu najednou po dobu 5 vteřin Na display se zobrazí H0 Pokud se symbol H0 nezobrazí používejte tlačítka nahoru a dolu dokud se H0 nerozsvítí Zmáčkněte a podržte čtverec po dobu 5 vteřin Počítač je kompletně vynulován. Před udáním do dalšího provozu upozorňujeme, že je třeba počítač naprogramovat znovu. Programování 2. úrovně. Zmáčkněte najednou a podržte po dobu 5 vteřin tlačítka dolu a nahoru. Nacházíte se v menu programování druhé úrovně. Na obrazovce se objeví symbol P spolu s číslem parametru programování. P1 až P8 jsou stejné parametry, jaké byli v programování úrovně 1. Pro změnu parametrů zmáčkněte tlačítko, dále používejte tlačítka nahoru a dolu pro změnu parametru nastavení. Pokud nebudete mačkat žádné tlačítka po dobu 30 vteřin, počítač automaticky přejde do provozního režimu. Programování 2. úrovně. Hlavice Logix. Číslo Název parametrů Jednotky parametrů P1 Čas HH:MM P2 Den v týdnu Dny P3 Čas regenerace HH:MM P4 Interval mezí regenerací (pro 762 = Dny 0) P5 Interval mezí regenerací (pro 742) Dny (když P4=0) P6 Množství soli na jednu regeneraci Libry (když P9=0) nebo g/l (když P9=1) P7 Kapacita systému (u změkčovačů tvrdost) Kilograins (když P9=0) nebo kg (když P9=1) P8 Tvrdost vstupní vody Grains (když P9=0) nebo mg/l (když P9=1) P9 Jednotky měření 0=americké 1= metrické P10 Nastavení času 0=12hod, 1= 24hod. P11 Servisní interval Měsíc P12 Pauza při použití dálkové regeneraci Sekundy P13 Generátor chlornanu 0=žádný, 1=kontrola soli, 2=generátor chlornanu a kontrola soli P14 Rychlost doplnění solného tanku Gpm x 100 (cykl č.8) P15 Rychlost odběru solného roztoku Gpm x 100 (cykl č.2) P16 Reserva kapacity systému Konzultujte s dodavatelem P17 Procento fixované reservy kapacity Konzultujte s dodavatelem P18 K flow sensor Konzultujte s dodavatelem P19 K faktor nebo impulsní ekvivalent Konzultujte s dodavatelem

12 Režim historie Aby jste vstoupili do režimu historie změkčovačů, zmáčkněte najednou šipku dolů a čtverec po dobu 5 vteřin. Vyčkejte pokud se na display nerozsvítí symbol H0, nacházíte se v režimu historie. Popis Jednotky H0 Objem náplně Počet litrů H1 Počet dní po regeneraci Počet dní H2 Aktuální průtok vody Litr/minutu H3 Spotřeba vody po poslední regeneraci dnes m³ H4 Spotřeba vody celkem po poslední regenerace m³ H5 Spotřeba vody za posledních 100 vteřin m³ H6 Spotřeba vody po posledním vynulování m³ H7 Průměrná spotřeba v neděli m³ H8 Průměrná spotřeba v pondělí m³ H9 Průměrná spotřeba v úterý m³ H10 Průměrná spotřeba ve středu m³ H11 Průměrná spotřeba ve čtvrtek m³ H12 Průměrná spotřeba v pátek m³ H13 Průměrná spotřeba v sobotu m³ H14 Průměrný servisní interval Počet dní H15 Maximální průtok Litr/min H16 Čas a den maximálního průtoku Čas a datum H17 Počet měsíců po posledním servisu Počet měsíců

13 Možné poruchy a metody jejich odstranění Problém Příčina Odstranění Po regeneraci Není sůl v solní nádrži Přidejte sůl z kohoutku teče nezměkčená voda Špína v solní nádrži ucpala otvor pro průtok vody Odstranit špínu ze solní nádrže Ze soli se vytvořila pevná kůrka Vysoká vlhkost v místnosti, kde se systém nachází, nebo nesprávný typ soli mohou vyvolat vznik kůrky. Abyste zkontrolovali a odstranili kůrku, vezměte například, držák od smetáku a zatlačte na kůrku ze soli, a tak ji odstraníte. Voda není Ventily BYPASS na potrubí Nastavte BYPASS do správné polohy změkčována nejsou ve správné pozici Zařízení je zapojeno naopak (byly spleteny vstup a výstup Zkontrolujte správnost zapojení systému vody) Je vypnuta elektřina Zkontrolujte zapojení elektřiny a znovu nastavte čas na zabudovaném počítači Tvrdost vstupní vody se zvýšila Znovu naprogramujte zabudovaný počítač Indikátor průtoku ukazuje 0, přičemž voda z kohoutku teče Počítač ukazuje nenulový průtok v době, kdy voda neteče Display nesvítí Přebytek vody v solní nádrži Ventily BYPASS na potrubní jsou nastaveny do nesprávné pozice Zařízení je zapojeno naopak (byly spleteny vstup a výstup vody) Je ucpána turbina Je možná netěsnost potrubního systému v domě Napájecí kabel je vyndán ze zásuvky Porouchal se transformátor Příliš vysoká teplota v místnosti, kde je systém nainstalován. Display může být nečitelným, to ale neporuší fungování systému jako celek. Ucpaná, zmrazená nebo ohnutá drenážní trubku Je poškozena hadice pro ochranu před přetékáním Je ucpán blok s plovákem Nastavte BYPASS do správné polohy Zkontrolujte správnost zapojení systému Vyčistěte turbinu Odstraňte prasklinu nebo vyměňte vadné těsnění na potrubí Zkontrolujte napájecí kabel a případně ho znovu zapojte do fungující zásuvky Vyměňte transformátor Zkontrolujte okolní teplotu a ujistěte se, že není vyšší než norma pro správné fungování změkčovače (viz technické specifikace) Zkontrolujte drenážní trubku Zkontrolujte hadici pro ochranu před přetékáním Sundejte a vyčistěte blok s plovákem

14 ZÁRUČNÍ LIST: Model: Výrobní číslo přístroje (pokud je uvedeno): Zákazník: Prodejce: Datum prodeje:
