Synology Network Video Recorder NVR216 s balíčkem Surveillance Station. Uživatelská příručka

Transkript

1 Synology Network Video Recorder NVR216 s balíčkem Surveillance Station Uživatelská příručka

2 Obsah Kapitola 1: Než začnete Kapitola 2: Nastavení hardwaru Nástroje a díly pro instalaci disků 6 Instalace disků 6 Spuštění zařízení NVR 8 Kapitola 3: Instalace systému DSM a balíčku Surveillance Station na zařízení NVR Instalace systému DSM pomocí nástroje Web Assistant 9 Příprava zařízení NVR 10 Další informace 10 Kapitola 4: Začínáme se službou Surveillance Station Přidání IP kamery do služby Surveillance Station 11 Sledování vstupních signálů kamer pomocí funkce Živé zobrazení 13 Přehrávání záznamů videa pomocí časové osy 18 Správa archivovaných záznamů videa 18 Autorizace uživatelských oprávnění 19 Objevte další funkce prostřednictvím doplňků 21 Kapitola 5: Nastavení a ovládání aplikace Surveillance Station Local Display Připojení monitoru k zařízení NVR 22 Navigace na ploše aplikace Local Display 23 Omezení funkcí 24 Systém 25 Příloha A: Technické údaje Příloha B: Tabulka kontrolek LED Synology_QIG_NVR216_

3 Než začnete 1Kapitola Děkujeme, že jste si zakoupili zařízení Synology Network Video Recorder (NVR). Zařízení NVR v sobě spojuje k síti přiložené úložiště (NAS) s balíčkem pro konfigurací, používání a místní zobrazení síťového nahrávání videa bez počítače PC Surveillance Station. Než začnete s nastavením nového zařízení NVR, zkontrolujte obsah balení a ověřte, zda jste obdrželi níže uvedené položky. Aby nedošlo ke zranění nebo poškození zařízení NVR, přečtěte si níže uvedené bezpečnostní pokyny. Poznámka: Všechny obrázky uvedené níže jsou pouze orientační a mohou se lišit od skutečného produktu. Obsah balení Hlavní jednotka x 1 Napájecí kabel Napájecí adaptér x 1 Síťový kabel RJ-45 LAN x 1 Šrouby pro disky x 10 Šrouby pro upevnění krytu Synology x 3 3

4 Stručné informace o zařízení NVR Číslo Název položky Umístění Popis 1 Kontrolka Status 2 Kontrolka LAN 3 Kontrolka disku 4 Hlavní vypínač a kontrolka 5 Audio výstup Přední panel Zadní panel Zobrazuje stav systému. Další informace najdete v části Příloha B: Tabulka kontrolek LED. Zobrazuje stav síťového připojení. Další informace najdete v části Příloha B: Tabulka kontrolek LED. Zobrazuje stav nainstalovaného disku. Další informace najdete v části Příloha B: Tabulka kontrolek LED. 1. Stisknutím zařízení NVR zapnete. 2. Chcete-li zařízení NVR vypnout, stiskněte a podržte toto tlačítko, dokud neuslyšíte zvukový signál a nezačne blikat kontrolka napájení. Zde je možné připojit externí reproduktor nebo sluchátka. 6 Zvukový vstup Zde je možné připojit mikrofon. 7 Port USB 3.0 Zde je možné k zařízení NVR připojit externí pevné disky nebo podporovaná zařízení USB 1. 8 Výstup HDMI Zde je možné připojit kabel HDMI. 9 Tlačítko RESET 1. Chcete-li obnovit výchozí IP adresu, server DNS a heslo účtu admin, stiskněte a podržte tlačítko, dokud neuslyšíte zvukový signál. 2. Chcete-li na zařízení NVR obnovit stav Není nainstalováno a přeinstalovat systém DiskStation Manager (DSM), stiskněte a podržte tlačítko, dokud neuslyšíte zvukový signál, a poté je znovu stiskněte a podržte, dokud nezazní tři zvukové signály. 10 Port esata Zde je možné připojit se k rozšiřovací jednotce Synology Napájecí port Zde je možné připojit napájecí adaptér AC. 12 Ventilátor 13 Port USB 2.0 Slouží k odstraňování přebytečného tepla a chlazení systému. V případě poruchy ventilátoru bude zařízení NVR vydávat zvukový signál. Zde je možné k zařízení NVR připojit externí pevné disky nebo podporovaná zařízení USB Port LAN Zde je možné připojit síťový kabel RJ Slot zabezpečení pro kabel Kensington Zde je možné připojit bezpečnostní zámek Kensington. 1 Mezi podporovaná zařízení USB patří jednotka USB, myš, klávesnice a nepřerušitelný zdroj napájení (UPS). Jiná zařízení nejsou na zařízení NVR podporována. 2 Další informace o rozšiřovacích jednotkách Synology podporovaných zařízením NVR naleznete na stránkách 4 Kapitola 1: Než začnete

5 Bezpečnostní pokyny Produkt uchovávejte mimo dosah přímého slunečního záření a zabraňte kontaktu s chemikáliemi. Zajistěte, aby v prostředí nedocházelo k náhlým změnám teploty nebo vlhkosti. Produkt pokládejte vždy správnou stranou nahoru. Produkt nedávejte do blízkosti kapalin. Před čištěním nejdříve odpojte napájecí kabel. Otírejte pouze navlhčenými papírovými ubrousky. K čištění nepoužívejte chemikálie ani čisticí prostředky ve spreji. Abyste zabránili pádu jednotky, neumisťujte ji na vozíky nebo jiné nestabilní typy povrchů. Napájecí kabel musí být připojen ke správnému napětí. Zajistěte, aby hodnota napětí napájecího zdroje byla správná a aby napájení bylo stabilní. Pokud chcete zařízení odpojit od elektrického proudu, odpojte všechny napájecí kabely od zdroje napájení. Pokud použijete nesprávný typ baterie, může dojít k výbuchu. Zajistěte správnou likvidaci použitých baterií. 5 Kapitola 1: Než začnete

6 Nastavení hardwaru 2Kapitola Nástroje a díly pro instalaci disků Šroubovák Minimálně jeden 3,5 nebo 2,5 pevný disk SATA (informace o kompatibilních modelech disků najdete na stránkách Výstraha: Pokud nainstalujete disk, který obsahuje data, systém disk naformátuje a veškerá stávající data se vymažou. Před instalací vytvořte zálohu všech důležitých dat. Instalace disků 1 Zatlačte na horní kryt směrem uvedeným níže. Zvedněte horní kryt a položte jej stranou. 2 Instalace disků: U 3,5 disků: Disk zasuňte do přihrádky pro disk a zcela jej zatlačte, dokud nebude pevně připojen ke konektoru SATA. Pevný disk upevněte přiloženými šrouby. U 2,5 disků: a Disk umístěte do držáku na disky o velikosti 2,5" (typ C, prodává se zvlášť) a upevněte jej utažením šroubů pro disky o velikosti 2,5". 6

7 b Držák pro disky o velikosti 2,5" zasuňte do přihrádky pro pevný disk a zcela jej zatlačte, dokud nebude připojen ke konektoru SATA. Držák disků upevněte pomocí přiložených šroubů. 3 Pokud máte připravený další disk, nainstalujte ho opakováním výše popsaných kroků. 4 Pozice pevných disků: Poznámka: Pokud chcete vytvořit svazek RAID, doporučujeme, aby měly všechny nainstalované disky z důvodu co nejlepšího využití kapacity stejnou velikost. 5 Vraťte zpět horní kryt a utáhněte šrouby na zadním panelu. 7 Kapitola 2: Nastavení hardwaru

8 Spuštění zařízení NVR 1 K napájecímu portu zařízení NVR připojte jeden konec napájecího adaptéru. Druhý konec připojte do elektrické zásuvky. 2 Pomocí síťového kabelu LAN připojte zařízení NVR k přepínači, směrovači nebo rozbočovači. 3 Stisknutím tlačítka napájení zařízení NVR zapněte. Blahopřejeme! Zařízení NVR je nyní online a je možné ho vyhledat pomocí síťového počítače. 8 Kapitola 2: Nastavení hardwaru

9 Kapitola 3 Instalace systému DSM a balíčku Surveillance Station na zařízení NVR Po dokončení nastavení hardwaru spusťte na zařízení NVR instalaci systému DiskStation Manager (DSM); jedná se o operační systém společnosti Synology, který se používá pomocí prohlížeče. Instalace systému DSM pomocí nástroje Web Assistant Podle výchozího nastavení je zařízení NVR vybaveno vestavěným nástrojem Web Assistant, pomocí kterého si můžete z internetu stáhnout nejnovější verzi systému DSM a nainstalovat ji na zařízení NVR. Nástroj Web Assistant spustíte pomocí následujícího postupu. 1 Zapněte zařízení NVR. 2 Spusťte na počítači, který je připojen ke stejné síti jako zařízení NVR, webový prohlížeč. 3 Do adresního řádku ve webovém prohlížeči zadejte některou z těchto možností: a find.synology.com b nvr: Ve webovém prohlížeči se spustí nástroj Web Assistant. Zahájí se vyhledávání zařízení NVR v rámci místní sítě. Stav zařízení NVR by měl mít hodnotu Není nainstalováno. 5 Kliknutím na tlačítko Připojit spustíte proces nastavení, dále postupujte podle pokynů na obrazovce. Poznámka: 1. Instalace systému DSM na zařízení NVR pomocí nástroje Web Assistant vyžaduje připojení k internetu. 2. Doporučené prohlížeče: Chrome, Firefox. 3. Pokud omylem opustíte proces instalace před jeho dokončením, přihlaste se do systému DSM jako admin (výchozí název účtu správce) s nevyplněným polem pro zadání hesla. 9

10 Příprava zařízení NVR Po dokončení instalace systému DSM vás systém provede úvodní konfigurací systému DSM a instalací balíčku Surveillance Station. Při přípravě zařízení NVR použijte následující postup. 1 Vytvořte účet systému DSM zadáním Názvu serveru, Uživatelského jméno a Hesla. Po dokončení pokračujte kliknutím na tlačítko Další. 2 Zadejte, jak a kdy má systém na zařízení NVR provádět aktualizaci systému DSM. Po dokončení pokračujte kliknutím na tlačítko Další. 3 Po dokončení úvodní konfigurace systému DSM je zařízení NVR připraveno k instalaci balíčku Surveillance Station. Instalaci balíčku Surveillance Station zahájíte kliknutím na možnost Instalovat. Poznámka: Pokud nebyla instalace balíčku Surveillance Station dokončena, přejděte prosím do Centra balíčků v systému DSM a nainstalujte balíček Surveillance Station ručně. Další informace Blahopřejeme! Zařízení NVR je nyní připraveno. Další informace a zdroje online o zařízení NVR naleznete na adrese www. synology.com. 10 Kapitola 3: Instalace systému DSM a balíčku Surveillance Station na zařízení NVR

11 Kapitola Začínáme se službou Surveillance Station 4 Tato kapitola předpokládá, že je zařízení Synology NVR připojeno k místní síti a byl v něm úspěšně nainstalován systém DSM spolu s balíčkem Surveillance Station 7.1 (nebo novější verzí). Seznámí vás hlavními funkcemi služby Surveillance Station včetně konfigurace IP kamery, monitorování obrazů z kamer pomocí funkce Živé zobrazení, přehrávání záznamů pomocí režimu funkcí Časová osa a Nahrávání a s dalšími souvisejícími doplňky. Pokud jste ještě neprovedli nastavení hardwaru a softwaru, vyhledejte si, než budete pokračovat, informace v předchozích kapitolách. Chcete-li spustit službu Surveillance Station, přejděte v systému DSM do části Hlavní nabídka > Surveillance Station. Přidání IP kamery do služby Surveillance Station Pomocí služby Surveillance Station je možné využívat IP kamery připojené ke stejné místní síti jako zařízení NVR. Chcete-li do služby Surveillance Station přidat IP kameru, postupujte takto: 1 Ujistěte se, že jste zapnuli IP kameru, která byla připojena k místní síti. 2 Přejděte do části Hlavní nabídka > IP kamera ve službě Surveillance Station. Poznámka: Další informace o hlavní nabídce a hlavním panelu služby Surveillance Station naleznete v části Nápověda > Plocha služby Surveillance Station ve službě Surveillance Station. 3 Kliknutím na možnost Přidat > Přidat kameru spustíte Průvodce přidáním kamery. 4 Konfiguraci IP kamery snadno zahájíte volbou Rychlé nastavení a kliknutím na možnost Další. 11

12 5 Kliknutím na ikonu vyhledávání vyhledáte všechny IP kamery, které jsou k místní síti správně připojené. Poznámka: Informace o kameře, například Název, IP adresa, Port, Značka, Model kamery, Uživatelské jméno a Heslo, je možné zadat také ručně. 6 V okně Výsledek hledání kamery vyberte IP kameru, kterou chcete do služby Surveillance Station přidat, a klikněte na možnost OK. 7 Kliknutím na možnost Vyzkoušet připojení je možné zkontrolovat, zda je IP kamera nakonfigurována správně. Postup dokončíte kliknutím na možnost Dokončit. Nyní je možné pomocí IP kamery používat různé funkce síťového nahrávání videa služby Surveillance Station. Chcete-li nakonfigurovat další nastavení IP kamer, jako je nahrávání, živé zobrazení a detekce událostí, najdete informace v příslušných článcích v části Nápověda > IP kamera > Konfigurace nastavení kamery ve službě Surveillance Station. Poznámka: Zařízení NVR se dodává ve 4kanálové nebo v 9kanálové konfiguraci. Podle toho, jakou konfiguraci zařízení NVR jste zakoupili, je možné přidat 4 až 9 kamer. 12 Kapitola 4: Začínáme se službou Surveillance Station

13 Sledování vstupních signálů kamer pomocí funkce Živé zobrazení V části Živé zobrazení je možné v reálném čase sledovat vstupní video signály z IP kamer spárovaných se zařízením NVR nebo vstupní signály z kamer upravit pomocí ovládacích prvků PTZ (posun, náklon a přiblížení/oddálení). Vstupní signály z kamer lze uspořádat do různých rozvržení a přizpůsobit podle specifických potřeb sledování. Číslo Název Funkce 1 Rozvržení živého zobrazení Zobrazuje vstupní video signály z IP kamer. 2 Levé panely Ovládání PTZ Panel Rozvržení Panel Výstrahy Panel Hlídka Digitální výstup / Zvukový výstup 3 Tlačítka na obrazovce Upraví úhel a přiblížení kamer podporujících ovládací prvky PTZ (posun, náklon, přiblížení/oddálení). Pokud vybraná kamera nepodporuje ovládání PTZ, budou tyto ovládací prvky zobrazeny šedě. Níže jsou uvedeny funkce tlačítek: 1. Tlačítka se šipkami upravují úhel aktuálně vybrané kamery. 2. Tlačítko Domů vrátí vybranou kameru zpět do výchozí polohy. 3. Tlačítka plus a mínus upraví optické přiblížení/oddálení vybrané kamery. Zde je možné upravovat rozvržení živého zobrazení nebo povolit či zakázat funkce s rozvržením související. Chcete-li provést rychlou konfiguraci rozvržení vstupních signálů kamery, najdete informace v části Zahájení monitorování konfigurací rozvržení živého zobrazení níže. Umožňuje spravovat nastavení výstrah nebo zobrazit videoklipy, k nimž je přiřazena výstraha. Chcete-li provést rychlou konfiguraci analýzy živého zobrazení, najdete informace v části Výstraha prostřednictvím analýzy živého zobrazení níže. Zde je možné přepínat nastavení hlídky. Chcete-li provést rychlé nastavení tras a plánů hlídek, najdete informace v části Nastavení plánované hlídky pomocí ovládání PTZ a pravidla akce níže. Zde je možné aktivovat či deaktivovat digitální výstup nebo zvukový výstup. Při podržení ukazatele nad zvoleným vstupním signálem kamery se zobrazí tlačítka na obrazovce. Tato tlačítka se zobrazují podle toho, jaké funkce vaše kamery podporují. Další informace naleznete v části Nápověda > Živé zobrazení > Monitorování živého zobrazení služby Surveillance Station. 13 Kapitola 4: Začínáme se službou Surveillance Station

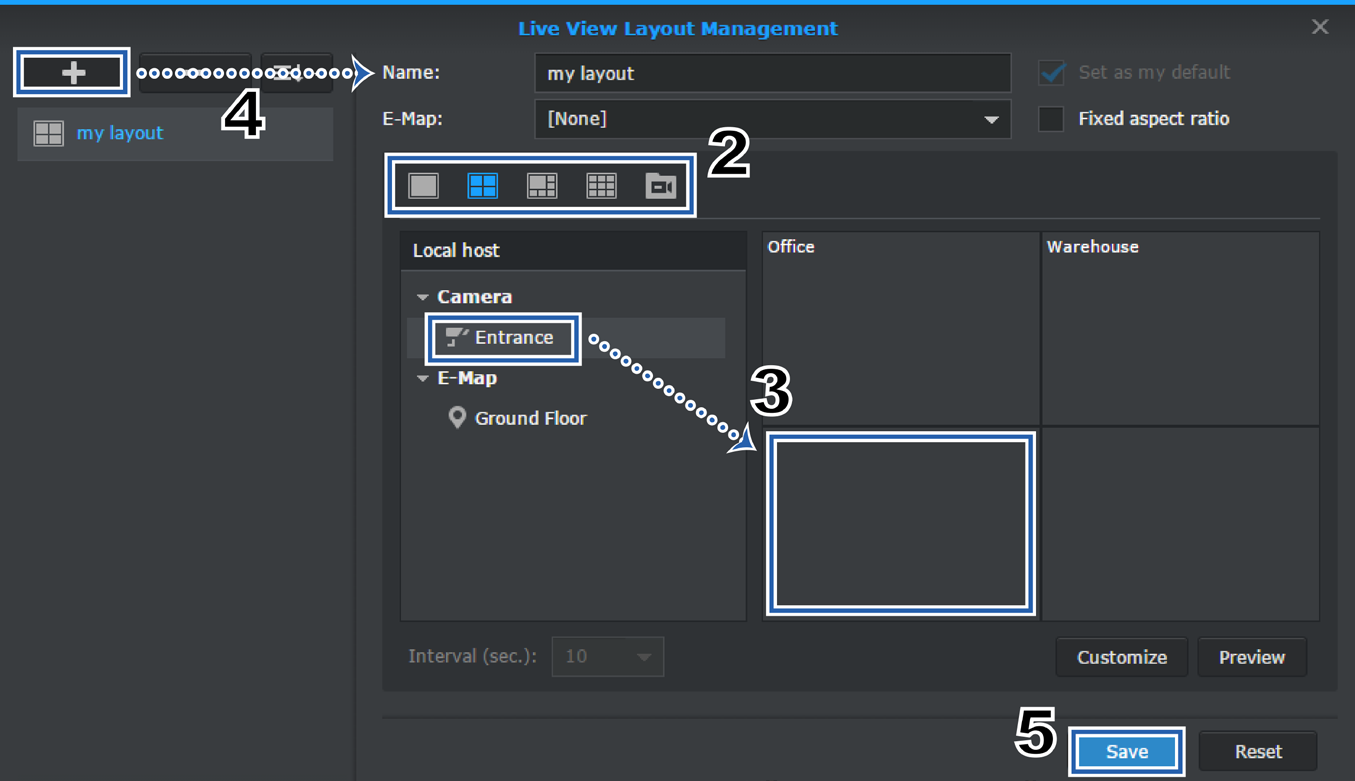

14 Zahájení monitorování konfigurací rozvržení živého zobrazení Při konfiguraci rozvržení živého zobrazení a zahájení monitorování vstupních signálů kamer postupujte takto: 1 Klikněte na možnost Správa na panelu Rozvržení. 2 Vyberte upřednostňovaný typ rozvržení živého zobrazení. Podrobnosti naleznete v části Nápověda > Živé zobrazení > Monitorování živého zobrazení služby Surveillance Station. Poznámka: Počet podporovaných kanálů závisí na konfiguraci zařízení NVR, které jste zakoupili. 3 Přetáhněte IP kameru a pusťte ji na některý kanál v rozvržení. Opakováním tohoto kroku zobrazíte v rozvržení živého zobrazení další vstupní video signály. 4 Podle vašich požadavků na monitorování je možné kliknutím na tlačítko plus, zadáním Názvu a opakováním kroků 2 a 3 přidat další rozvržení. Po dokončení konfigurace je možné mezi uloženými rozvrženími rychle přepínat na Panelu rozvržení. 5 Konfiguraci dokončíte kliknutím na možnost Uložit. Výstraha prostřednictvím analýzy živého zobrazení Díky funkci Výstrahy je možné snadno volit mezi různými událostmi výstrah IP kamer, provádět inteligentní sledování podezřelých událostí a aktivovat spontánní záznam. Další informace naleznete v části Nápověda > Živé zobrazení > Výstrahy služby Surveillance Station. Chcete-li sledovat události pomocí analýzy živého zobrazení, postupujte takto: 1 Přejděte do hlavní nabídky služby Surveillance Station > IP kamera, vyberte kameru a klikněte na možnost Analýza živého zobrazení. 2 V rozevíracím seznamu vyberte možnost Typ analýzy. Podrobné funkce a nastavení jednotlivých typů analýzy naleznete v části Nápověda služby Surveillance Station > IP kamera > Analýza živého zobrazení. 3 Kliknutím na možnost Simulace je možné u jednotlivých kamer vyladit citlivost, detekční oblast a velikost objektu, abyste dosáhli co nejlepších výsledků. Chcete-li režim simulace ukončit, klikněte na tlačítko znovu. 4 Kliknutím na možnost Uložit nastavení analýzy živého zobrazení dokončíte. 5 Přejděte do hlavní nabídky služby Surveillance Station > Živé zobrazení a na panelu Výstrahy klikněte na možnost Správa. 14 Kapitola 4: Začínáme se službou Surveillance Station

15 6 Zaškrtněte políčko Výstraha u položky Analýza živého zobrazení, která byla právě nakonfigurována pod položkou IP kamera. 7 Konfiguraci dokončíte kliknutím na možnost Uložit. Videoklipy s přiřazenou výstrahou je nyní možné sledovat kliknutím na možnost Panel výstrah na Panelu Výstrahy. Nastavení plánované hlídky pomocí ovládání PTZ a pravidla akce Pokud vaše IP kamery podporují ovládání PTZ a přednastavenou polohu, můžete upravit několik přednastavených poloh a nastavit trasy hlídek sestavené z postupného zřetězení stávajících přednastavených poloh. Trasy hlídek nastavíte takto: 1 Přejděte do Hlavní nabídky služby Surveillance Station > IP kamera, vyberte kameru s podporou ovládacích prvků PTZ a klikněte na možnost Ovládání PTZ. 2 Kliknutím na tlačítko plus přidáte přednastavenou polohu. 3 Zadejte Název nově přidané přednastavené polohy a zadejte Rychlost pohybu (pokud ji kamera podporuje). 4 Pomocí ovládacích prvků PTZ na obrazovce upravte požadovaný úhel zobrazení. Opakováním kroků 2 až 4 přidáte další přednastavené polohy. 5 Kliknutím na možnost Uložit nastavení přednastavené polohy dokončíte. 15 Kapitola 4: Začínáme se službou Surveillance Station

16 6 Přejděte na kartu Hlídka v části Ovládání PTZ. 7 Kliknutím na tlačítko plus přidáte trasu hlídky. 8 Zadejte Název nově přidané trasy hlídky. Pomocí možnosti Interval (sekundy) nastavíte opakování hlídky po určité době v sekundách. Pomocí možnosti Rychlost upravíte úroveň rychlosti pohybu při provádění hlídky (pokud ji kamera podporuje). 9 Přednastavené polohy přidejte ze seznamu Všechny přednastavené polohy do seznamu Zahrnuté přednastavené polohy. Pořadí přednastavených poloh upravíte kliknutím na šipku Nahoru nebo Dolů. 10 Nastavení hlídky dokončíte kliknutím na možnost Uložit. Nyní je možné trasy hlídek přepínat na Panelu hlídky. Automatické opakování nastavené trasy hlídky provedete takto: 11 Přejděte do hlavní nabídky služby Surveillance Station > Pravidlo akce. 12 Kliknutím na možnost Přidat vytvořte pravidlo akce. 13 Zadejte Název pravidla akce a nastavte Typ pravidla na hodnotu Naplánováno. 14 Pokračujte kliknutím na možnost Další. 16 Kapitola 4: Začínáme se službou Surveillance Station

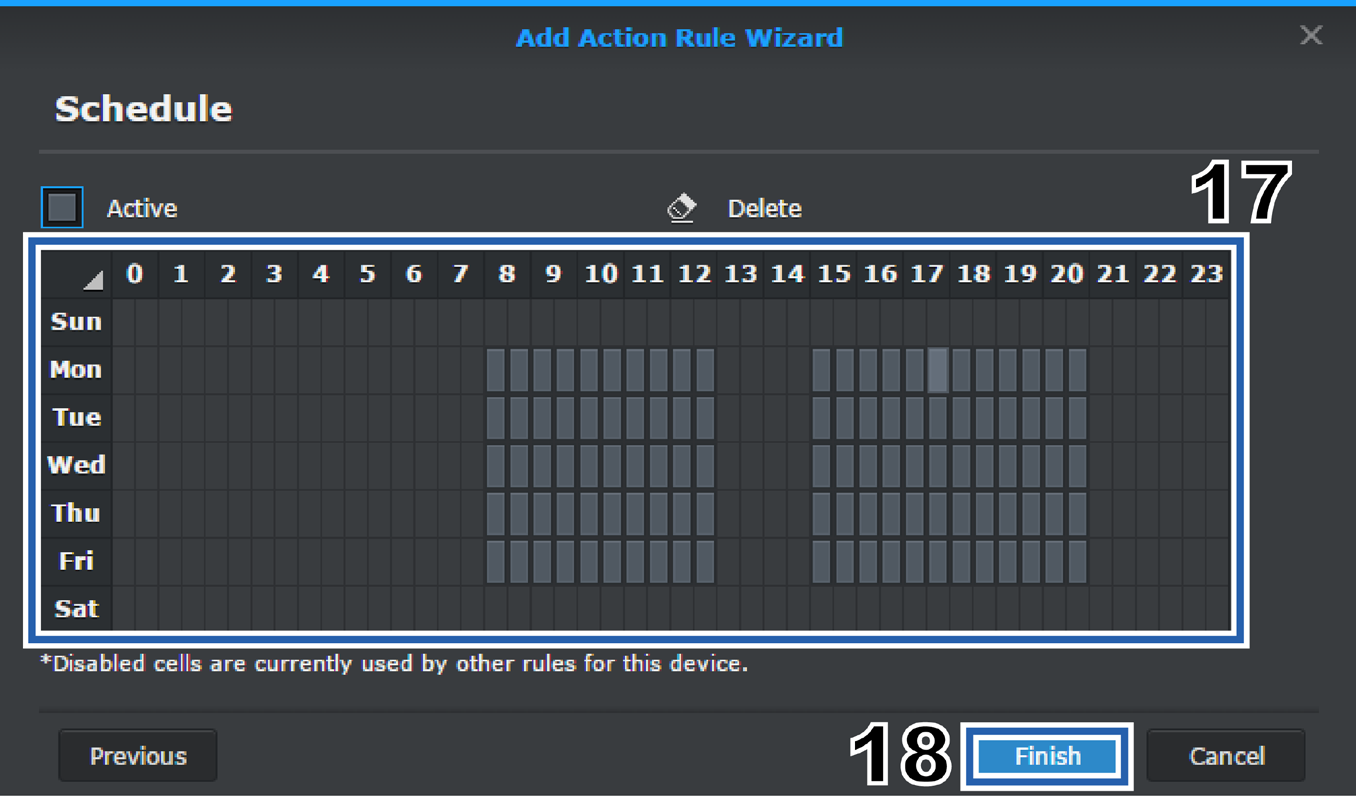

17 15 Nastavte Zařízení akce na hodnotu Kamera. Vyberte možnost Zařízení jako kameru PTZ, u které jste nakonfigurovali přednastavené polohy a trasy hlídek. U možnosti Akce vyberte hodnotu Hlídka. Zadejte trasu Hlídky, kterou jste nakonfigurovali. Zadejte upřednostňované hodnoty Smyčky na cyklus a Interval. 16 Pokračujte kliknutím na možnost Další. 17 Výběrem buněk v mřížce určete, kdy bude toto pravidlo akce aktivní. Kliknutím na konkrétní den je možné vybrat celý den a kliknutím na konkrétní hodinu je možné vybrat přesný čas. 18 Konfiguraci dokončíte kliknutím na možnost Dokončit. 17 Kapitola 4: Začínáme se službou Surveillance Station

18 Přehrávání záznamů videa pomocí časové osy V části Časová osa je možné přehrávat záznamy pořízené IP kamerami a uložené v zařízení NVR. Záznamy lze filtrovat podle kamery nebo data. Záznamy zaznamenané v různou dobu nebo různými kamerami je možné navíc sledovat současně, což umožňuje jednoduše získat přehled nad celým prostředím. Číslo Název Funkce 1 Prohlížeč záznamů 2 Časová osa 3 Panel Ovladač 4 Panel Rozvržení 5 Panel Posouvání 6 Tlačítka na obrazovce Správa archivovaných záznamů videa Zobrazuje vstupní video signály z IP kamer. Kliknutím na vstupní signál kamery ho vyberete. Po výběru vstupního signálu kamery je možné pomocí panelu Ovladač změnit možnosti sledování. Aktuálně vybraný vstupní signál kamery je zvýrazněn žlutým rámečkem. Dvojitým kliknutím na některý vstupní signál kamery si obraz tohoto signálu zvětšíte. Dalším dvojitým kliknutím se vrátíte do normálního rozvržení. Vyhledá záznamy podle času jejich pořízení. Zde jsou dva sloupce sloupec vlevo představuje všechny vstupní signály kamer a sloupec vpravo aktuálně vybraný vstupní signál kamery. Ovládací prvky pro přehrávání záznamů. Funkce ovladače jsou uvedeny zde: 1. Volbou této možnosti je možné přehrát záznamy pořízené v určitá data v kalendáři. Data obsahující záznamy jsou uvedena modře. 2. Přehrávání záznamů se ovládá pomocí tlačítek pod kalendářem, včetně přehrávání/ pozastavení, rychlého posunu vpřed / zpomaleného přehrávání, přechodu na další/ předchozí záznam či další/předchozí snímek. Zde je možné upravovat rozvržení časových os nebo povolit či zakázat funkce související s rozvržením. Základní informace o konfiguraci rozvržení naleznete v části Zahájení monitorování konfigurací rozvržení živého zobrazení. Určete hodinu, minutu a sekundu a kliknutím na možnost Přejít na ve vstupních signálech kamery daný čas rychle vyhledáte. Možné je také spustit Inteligentní hledání a získat tak ještě přesnější výsledky hledání. Více informací najdete v části Nápověda > Inteligentní hledání ve službě Surveillance Station. Při podržení ukazatele nad zvoleným vstupním signálem kamery se zobrazí tlačítka na obrazovce. Další informace naleznete v části Nápověda > Přehrávání časové osy > Práce s časovou osou ve službě Surveillance Station. Na stránce Nahrávání je možné zobrazit seznam záznamů pořízených IP kamerami. Soubory záznamů je možné přehrávat, stáhnout nebo uzamknout, aby nemohlo dojít k neúmyslnému odstranění důležitých záznamů. Záznamy se ukládají v zařízení NVR. Záznamy lze filtrovat podle zdrojového serveru, kamery, režimu nahrávání, stavu uzamčení nebo času zahájení či ukončení. Kliknutím na tlačítko s ikonou lupy a názvem v pravém horním rohu a konfigurací kritérií filtru je možné určit, které záznamy se budou zobrazovat. Stažení nahraných video souborů do počítače Chcete-li stáhnout záznam ze zařízení NVR do počítače, stačí kliknout pravým tlačítkem myši na záznam, který chcete stáhnout, a kliknout na možnost Stáhnout. Uzamčení záznamu, aby nedošlo k odstranění Důležité záznamy je možné uzamknout, aby při čištění starých souborů systémem nemohlo dojít k jejich nežádoucímu odstranění. Chcete-li záznam zamknout, stačí kliknout pravým tlačítkem myši na záznam, který chcete zamknout, a kliknout na možnost Zamknout. 18 Kapitola 4: Začínáme se službou Surveillance Station

19 Zkrácení video souboru během procesu nahrávání Chcete-li zkrátit videoklip, který se právě nahrává, klikněte pravým tlačítkem myši na klip označený jako - Nahrávání. Volbou Zkrátit záznam ihned nahrávání zastavíte a nahranou část uložíte do archivu. Poznámka: Služba Surveillance Station začne nahrávat další klip, aby zachovala souvislý záznam. Další informace najdete v části Nápověda > Nahrávání > Seznam ve službě Surveillance Station. Autorizace uživatelských oprávnění V nabídce Uživatel je možné vytvářet uživatelské účty pro jednotlivé členy rodiny nebo firmy. Vytvoření uživatelů umožňuje flexibilní správu oprávnění u jednotlivých osob: jedná se například o oprávnění pro živé zobrazení a přehrávání a o oprávnění k úpravám či zobrazení jednotlivých e-map, rozvržení živého zobrazení a dalších rozšířených funkcí. Poznámka: Uživatelé, kteří jsou nakonfigurováni v této části, se liší od možnosti Správce/Divák v doplňku Local Display. Další informace naleznete v kapitole 5: Nastavení a ovládání aplikace Surveillance Station Local Display. Vytvoření uživatele typu Divák Pro zaměstnance, kteří se starají o bezpečnost, je možné u některých funkcí autorizovat pouze omezená oprávnění, přičemž oprávnění pro jiné rozšířené konfigurace zůstanou vyhrazena. Chcete-li rychle vytvořit uživatele typu Divák, postupujte takto: 1 Přejděte do hlavní nabídky služby Surveillance Station > Uživatel. 2 Klikněte na možnost Přidat na kartě Seznam. 3 Zadejte Uživatelské jméno, Popis a Heslo nového uživatele. Možné je také zadat Jazyk zobrazení a odeslat Fotografii uživatele. 4 Pokračujte kliknutím na možnost Další. 19 Kapitola 4: Začínáme se službou Surveillance Station

20 5 Vyberte možnost Vybrat stávající profil oprávnění a z rozevíracího seznamu vyberte výchozí možnost Uživatel všech objektů (Divák). Poznámka: Možné je také zvolit možnost Vytvořit nový profil oprávnění a přizpůsobit oprávnění, která chcete novému uživateli udělit. Další informace najdete v části Nápověda > Uživatel > Seznam ve službě Surveillance Station. 6 Pokračujte kliknutím na možnost Další. 7 Po kontrole údajů profilu postup dokončete kliknutím na možnost Dokončit. 20 Kapitola 4: Začínáme se službou Surveillance Station

21 Objevte další funkce prostřednictvím doplňků Služba Synology Surveillance Station nabízí celou řadu doplňků, které vylepší možnosti sledování a přidají k němu další doplňkové funkce. V zařízení NVR lze využít následující doplňky služby Surveillance Station: Local Display Aplikace Local Display je určena k podpoře místního živého zobrazení, přehrávání a správy zařízení NVR. Aktualizovat je ji možné v hlavní nabídce služby Surveillance Station > Doplňky, případně je možné ji stáhnout přímo z Centra pro stahování společnosti Synology. Další informace naleznete v kapitole 5: Nastavení a ovládání aplikace Surveillance Station Local Display. Poznámka: Aplikace Surveillance Station Local Display se podle výchozího nastavení aktivuje. Chcete-li funkci Local Display zakázat, přejděte do hlavní nabídky služby Surveillance Station > Doplňky, a tento doplněk zastavte. Device Pack Balíček Device Pack posiluje kompatibilitu kamer ve službě Surveillance Station. Aktualizovat je ji možné v hlavní nabídce služby Surveillance Station > Doplňky, případně je možné ji stáhnout přímo z Centra pro stahování společnosti Synology. Další informace najdete v části Nápověda > Doplňky > Device Pack ve službě Surveillance Station. CMS V Systému centralizované správy (Central Management System neboli CMS) lze zařízení NVR nastavit jako záznamový server a vytvořit tak rozsáhlejší sledovací síť. Chcete-li funkci CMS povolit, přejděte do hlavní nabídky služby Surveillance Station > Doplňky a tento doplněk spusťte. Další informace naleznete v článcích v části Nápověda > Doplňky > CMS ve službě Surveillance Station. VisualStation Zařízení Synology VisualStation je řešení živého zobrazení a přehrávání navržené jako doplněk a rozšíření konfigurace služby Surveillance Station. Pomocí zařízení VisualStation je možné využívat bohaté funkce služby Surveillance Station, aniž byste museli mít neustále spuštěný počítač. Chcete-li začít zařízení VisualStation používat, přejděte do hlavní nabídky služby Surveillance Station > Doplňky a tento doplněk spusťte. Další informace naleznete v části Nápověda > Doplňky > VisualStation ve službě Surveillance Station a také v uživatelské příručce pro produkt Synology VisualStation. Pákový ovladač Kvůli rychlejšímu a flexibilnějšímu nasazení obsahuje služba Surveillance Station integrované ovládání pákovým ovladačem a nabízí tak alternativní způsob správy náhledu kamer a živého zobrazení. Chcete-li pákový ovladač začít používat, zapojte jej do počítače, přejděte do hlavní nabídky služby Surveillance Station > Doplňky a tento doplněk spusťte. Další informace najdete v části Nápověda > Doplňky > Pákový ovladač ve službě Surveillance Station. Axis Door Controller Funkce Axis Door Controller umožňuje službě Surveillance Station vytvořit rozhraní s ovladačem Axis. V hlavní nabídce služby Surveillance Station > Axis Door Controller je možné centrálně spravovat řadiče, držitele karet a protokoly i párovat kamery s řadičem tak, aby sledoval konkrétní dveře a poskytoval lepší přehled o situaci. Než začnete systém řízení přístupu používat, přejděte do hlavní nabídky služby Surveillance Station > Doplňky a tento doplněk spusťte. Další informace naleznete v článcích v části Nápověda > Doplňky > Axis Door Controller ve službě Surveillance Station. 21 Kapitola 4: Začínáme se službou Surveillance Station

22 Připojení monitoru k zařízení NVR Po nastavení zařízení NVR a instalaci systému DSM s balíčkem Surveillance Station je možné využít funkci místního zobrazení systému pro síťový záznam videa. Připravte si monitor HDMI a kabel HDMI a postupujte takto: 1 Připojte jeden konec kabelu HDMI k portu HDMI zařízení NVR a druhý konec připojte k monitoru. K provádění základních operací budete potřebovat alespoň myš připojenou k portu USB 2.0 zařízení NVR. Do druhého portu USB 2.0 je možné připojit klávesnici a ovládání tak usnadnit. Kapitola 5 Nastavení a ovládání aplikace Surveillance Station Local Display Poznámka: Port USB 3.0 doporučujeme vyhradit pro připojení k externímu úložnému zařízení. 2 Zapněte monitor a přihlaste se do aplikace Surveillance Station Local Display. a Vyberte si, jestli se přihlásíte jako Správce nebo Divák, zadejte heslo a klikněte na možnost Přihlásit. b Chcete-li zadat heslo, když k zařízení NVR není připojena žádná klávesnice, je možné otevřít klávesnici na obrazovce kliknutím na ikonu klávesnice. Poznámka: Výchozí heslo Správce a Divák aplikace Local Display je ponecháno prázdné. Chcete-li hesla změnit, naleznete informace v části Možnosti níže. K zařízení NVR je možné se přihlásit také z prohlížeče v počítači a nakonfigurovat nastavení ve hlavní nabídce služby Surveillance Station > Local Display. 22

23 Navigace na ploše aplikace Local Display Aplikace Surveillance Station Local Display nabízí obvyklé uživatelské rozhraní. Mezi ovládáním v aplikaci Local Display na monitoru přímo připojeném k zařízení NVR a ve službě Surveillance Station a systému DSM na počítači je možné snadno přepínat. Číslo Název Funkce 1 Hlavní nabídka 2 Sledování zdrojů 3 Zařízení USB 4 Upozornění 5 Možnosti Tato nabídka obsahuje následující aplikace: Živé zobrazení, Časová osa, Nahrávání, IP kamera, E-Mapa, Snímek, Licence, Protokol a Systém. Poznámka: 1. Podrobné informace o položce Systém naleznete v části Systém níže. 2. U dalších aplikací si vyhledejte příslušné články v nápovědě služby Surveillance Station. 3. Některé funkce sledování nejsou v aplikaci Local Display k dispozici. Podrobné informace naleznete v části Omezení funkcí níže. Monitorovat je možné základní údaje o výkonu zařízení NVR včetně využití procesoru (CPU) a paměti RAM spolu s rychlostí přenosu dat. V části Možnosti > Ostatní je možné určit, jestli se má v aplikaci Local Display sledování zdrojů zobrazit nebo skrýt. Externí zařízení USB zapojená do zařízení NVR je možné zobrazit nebo odpojit. Upozornění, například systémové zprávy, výstrahy apod., je možné zobrazit nebo vymazat. Tato nabídka obsahuje následující položky: 1. Možnosti: Konfigurace nastavení souvisejících s přihlášením do aplikace Local Display. Informace naleznete v části Možnosti. 2. Restartování: Restartuje zařízení NVR. 3. Vypnout: Vypne zařízení NVR. 4. Odhlášení: Odhlásí se z aplikace Local Display. 23 Kapitola 5: Nastavení a ovládání aplikace Surveillance Station Local Display

24 Možnosti Okno Možnosti obsahuje tyto dvě karty: 1 Přihlášení: Změní heslo a jazyk zobrazení aktuálně přihlášeného uživatele aplikace Local Display. Nastavení možnosti Automatické přihlášení při spuštění (lze nakonfigurovat pouze pro správce) usnadňuje přístup k aplikaci Local Display. 2 Ostatní: Je možné určit, jestli se má sledování zdrojů skrýt nebo zobrazit a zadat další nastavení související s přihlášením do aplikace Local Display. Další informace naleznete v části Nápověda > Plocha služby Surveillance Station > Možnosti > Ostatní. Poznámka: Pokud je aplikace Local Display nastavená tak, aby se po přihlášení spustila v Živém zobrazení nebo v Živém zobrazení Celá obrazovka, je možné zaškrtnutím nebo zrušením zaškrtnutí políčka určit, zda se má automaticky rozbalit Panel upozornění. Omezení funkcí Kvůli optimalizaci celkového výkonu aplikace Local Display v zařízení NVR je možné některé funkce ovládat pouze ze služby Surveillance Station prostřednictvím počítače. Podrobné informace jsou uvedeny zde: Aplikace Živé zobrazení Časová osa Nahrávání IP kamera Omezení funkcí 1. Analýza živého zobrazení není v aplikaci Local Display podporována. 1. Rozvržení časové osy v aplikaci Local Display je možné přepínat pouze mezi možnostmi 1 x 1, 2 x 2 a 3 x Funkce Přetažení/Přiblížení a oddálení, Inteligentní hledání nejsou v aplikaci Local Display podporovány. 1. Funkce Přetažení/Přiblížení a oddálení nejsou v aplikaci Local Display podporovány. 2. V seznamu záznamů není v aplikaci Local Display k dispozici kategorie Všechna data. 1. Možnosti Připojit/Export, Skupina kamer, Analýza živého zobrazení, Odstranění zkreslení typu rybí oko nejsou v aplikaci Local Display podporovány. 2. Vyhledávání kamery lze provádět pouze pomocí klíčových slov. Jiná kritéria filtrování nejsou podporována. 24 Kapitola 5: Nastavení a ovládání aplikace Surveillance Station Local Display

25 Systém V nabídce Systém je možné zobrazit informace o zařízení NVR a nakonfigurovat nastavení pro službu Surveillance Station. Informace Na kartě Informace je možné zobrazit základní informace o zařízení NVR a následujících položkách: 1 Informace o verzi systému DSM, balíčku Surveillance Station, aplikace Local Display a balíčku Device Pack 2 Časový server a časové pásmo 3 Externí zařízení Úložiště Na kartě Úložiště je možné zobrazit informace o svazcích a discích v zařízení NVR a konfigurovat nastavení položky Správa mezipaměti. Nastavení Správa mezipaměti je možné konfigurovat také v systému DSM, v hlavní nabídce > Správce úložiště > HDD/SSD > Obecné. Další informace naleznete v systému DSM, v části Nápověda > Správce úložiště > HDD/SSD. Síť Na kartě Síť je možné konfigurovat síťová nastavení zařízení NVR. Nastavení je možné konfigurovat také v systému DSM, v části Hlavní nabídka > Ovládací panel > Síť > Síťové rozhraní. Další informace naleznete v systému DSM, v části Nápověda > Ovládací panel > Systém > Místní nastavení > Čas. Čas Na kartě Čas je možné zobrazit aktuální čas a nakonfigurovat nastavení času. Nastavení je možné konfigurovat také v systému DSM, v části Hlavní nabídka > Ovládací panel > Místní nastavení > Čas. Další informace naleznete v systému DSM, v části Nápověda > Ovládací panel > Možnosti připojení > Síť. Upgrade firmwaru Na kartě Upgrade firmwaru je možné sledovat stav verze balíčku Surveillance Station a stanovit, jestli chcete zakázat nebo povolit automatickou aktualizaci balíčku Surveillance Station. Poznámka: 1. Pokud automatickou aktualizaci povolíte, bude se balíček Surveillance Station automaticky aktualizovat na nejnovější verzi. Během instalace nejnovější verze bude aplikace Local Display dočasně nefunkční. 2. Pokud automatickou aktualizaci zakážete, potom je možné, až bude dostupná nová verze balíčku Surveillance Station, kliknout na možnost Aktualizovat a nainstalovat nejnovější verzi ručně. 25 Kapitola 5: Nastavení a ovládání aplikace Surveillance Station Local Display

26 Příloha Technické údaje A Položka NVR216 Interní disk 3,5" / 2,5" SATA III / SATA II x 2 Maximální hrubá kapacita Port externího zařízení Podporovaný výstup videa Rozlišení 16 TB (8TB HDD x 2) 32 TB s DX213 (rozšiřovací jednotka) USB 3.0 x 1 USB 2.0 x 2 esata x 1 Výstup HDMI x 1 Zvukový výstup x 1 Zvukový vstup x x 1080 (1080p), 60 Hz Port LAN 1GbE (RJ-45) x 1 Rozměry (V x Š x H) (mm) 165 x 100 x 225,5 Hmotnost (kg) 0,9 Podporovaný klient Windows 7 a novější Mac OS X 10.7 a novější Ubuntu 12 a novější Podporovaný prohlížeč Windows: Firefox, IE 11 a novější (s výjimkou Microsoft Edge) OS X: Safari 7.0 a novější Souborový systém Podporovaný typ RAID Úřední certifikace Plánované zapnutí/vypnutí Probuzení přes LAN Interní: ext4 Externí: ext4, ext3, FAT, NTFS, HFS+ (pouze čtení) Basic JBOD RAID 0 RAID 1 RAID 5 RAID 6 (s DX213) Synology Hybrid RAID (s jednotkou DX213 tolerance poruchy až 2 disků) FCC třída B CE třída B BSMI třída B Ano Ano Jazyková lokalizace Požadavky na životní prostředí Síťové napětí: 100 V až 240 V AC Frekvence: 50/60Hz Provozní teplota: 5 až 45 C (40 až 113 F) Skladovací teplota: -20 až 60 C (-5 až 140 F) Relativní vlhkost: 5 % až 95 % relativní vlhkosti Poznámka: Parametry modelů se mohou měnit bez předchozího upozornění. Nejnovější informace najdete na webu 26

27 Příloha Tabulka kontrolek LED B Kontrolka LED Barva Stav Popis Power (Napájení) Modrá Svítí Bliká Zapnuto Spouštění / vypínání Nesvítí Vypnuto Zelená Svítí Svazek je v pořádku Svazek je v omezeném režimu nebo došlo k poruše svazku STATUS Oranžová Bliká Svazek nebyl vytvořen Systém DSM není nainstalován Nesvítí Režim spánku HDD Síť LAN Zelená Svítí Bliká Síť je připojena Síť je aktivní Nesvítí Žádná síť DISK Svítí Disk je připraven a je nečinný Zelená Bliká Přístup k disku Oranžová Svítí Chyba jednotky / zakázaný port 1 Nesvítí Žádný interní disk Poznámka: Parametry modelů se mohou měnit bez předchozího upozornění. Nejnovější informace najdete na webu 1 Pokuste se zařízení DiskStation restartovat nebo znovu vložit disky. Poté proveďte kontrolu stavu disků spuštěním diagnostického nástroje výrobce HDD/ SSD. Pokud se můžete přihlásit do systému DSM, tak spuštěním vestavěného testu S.M.A.R.T. proveďte kontrolu disků. Pokud se problém nepodaří vyřešit, obraťte se na technickou podporu společnosti Synology. 27
