1 Zařízení Synology Network Video Recorder NVR216 se službou Surveillance Station Uživatelská příručka

2 Obsah Kapitola 1: Než začnete Kapitola 2: Příprava hardwaru Nářadí a součástky k instalaci disků 6 Instalace disků 6 Spuštění zařízení NVR 8 Kapitola 3: Instalace systému DSM a služby Surveillance Station na zařízení NVR Instalace systému DSM pomocí nástroje Web Assistant 9 Příprava zařízení NVR 10 Další informace 10 Kapitola 4: Začínáme se službou Surveillance Station Přidání IP kamery do služby Surveillance Station 11 Sledování vstupních signálů kamer pomocí funkce Živé zobrazení 14 Přehrávání záznamů videa pomocí časové osy 19 Správa archivovaných záznamů videa 19 Autorizace uživatelských oprávnění 20 Objevte další funkce prostřednictvím doplňků 22 Kapitola 5: Nastavení a ovládání aplikace Surveillance Station Local Display Připojení monitoru k zařízení NVR 23 Navigace na ploše aplikace Local Display 24 Omezení funkcí 26 Systém 27 Příloha A: Technické údaje Příloha B: Tabulka kontrolek LED Synology_UG_NVR216_

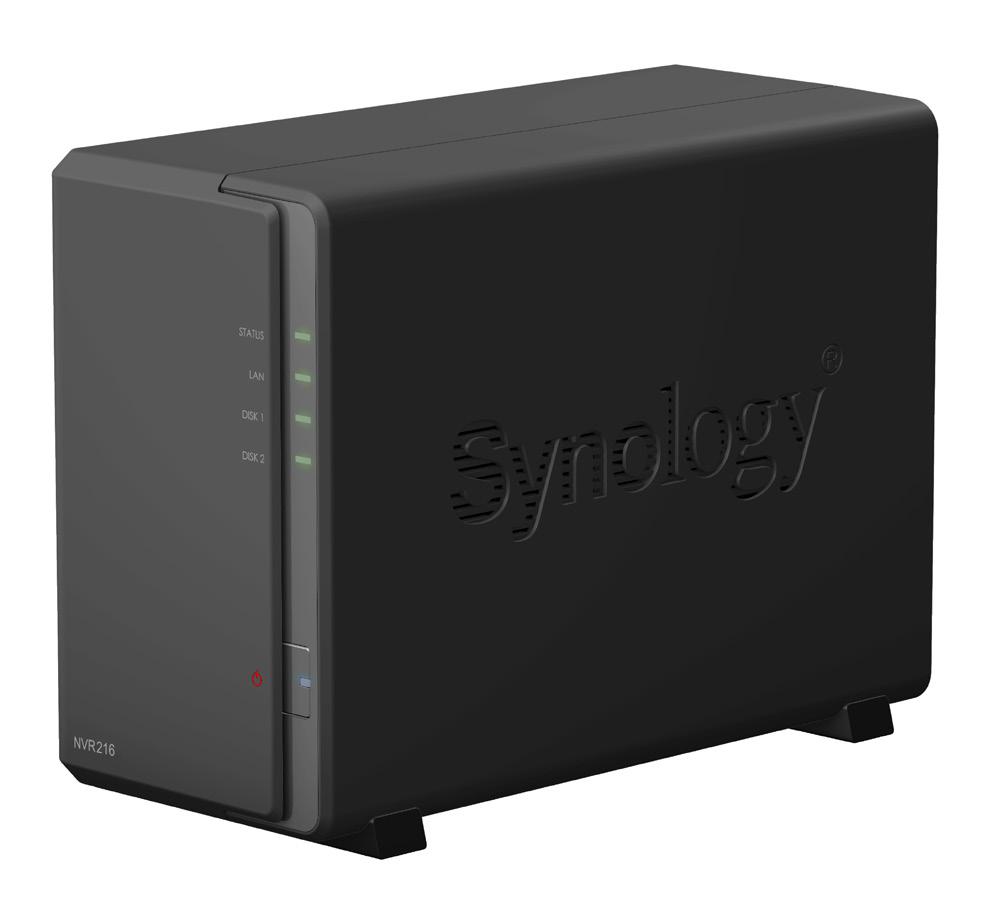

3 Než začnete 1Kapitola Děkujeme, že jste si zakoupili zařízení Synology Network Video Recorder (NVR). Zařízení NVR v sobě spojuje síťové úložiště (NAS) s balíčkem pro konfigurací, ovládání a místní zobrazení síťově zaznamenávaného videa bez počítače Surveillance Station. Než začnete s nastavením nového zařízení NVR, zkontrolujte obsah balení a ověřte, zda jste obdrželi níže uvedené položky. Aby nedošlo ke zranění nebo poškození zařízení NVR, přečtěte si níže uvedené bezpečnostní pokyny. Poznámka: Všechny níže uvedené obrázky jsou pouze orientační a mohou se od skutečného produktu lišit. Obsah balení Hlavní jednotka x 1 Napájecí kabel Napájecí adaptér x 1 Síťový kabel RJ-45 LAN x 1 Šrouby pro disky x 10 Šrouby pro upevnění krytu Synology x 3 3

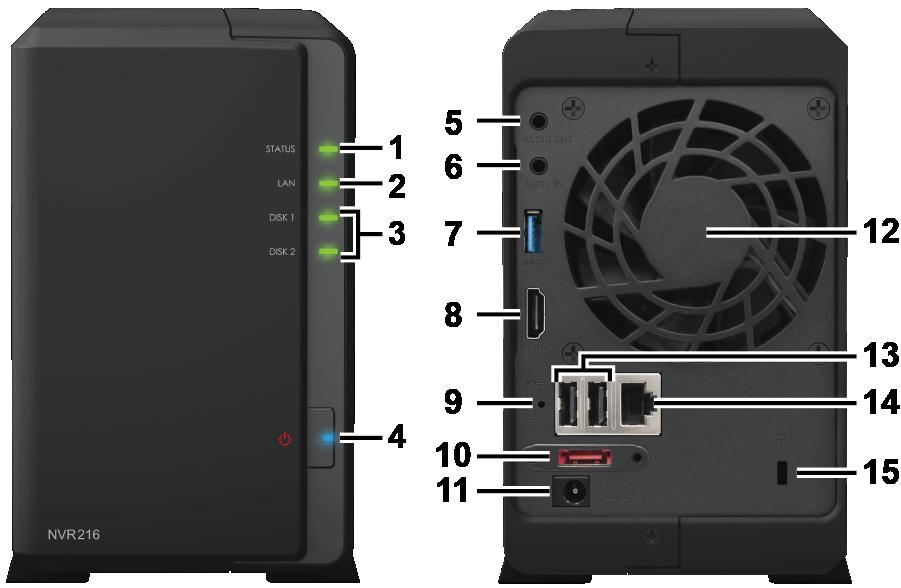

4 Stručné informace o zařízení Synology NVR Číslo Název položky Umístění Popis 1 Kontrolka Status 2 Kontrolka LAN 3 Kontrolka disku 4 Tlačítko a kontrolka napájení 5 Audio výstup Přední panel 6 Zvukový vstup Zde se připojuje mikrofon. 7 Port USB 3.0 Zadní panel Zobrazuje stav systému. Další informace se nacházejí v části Příloha B: Tabulka kontrolek LED. Zobrazuje stav síťového připojení. Další informace se nacházejí v části Příloha B: Tabulka kontrolek LED. Zobrazuje stav nainstalovaného disku. Další informace se nacházejí v části Příloha B: Tabulka kontrolek LED. 1. Stisknutím zařízení NVR zapnete. 2. Chcete-li zařízení NVR vypnout, stiskněte a podržte toto tlačítko, dokud neuslyšíte zvukový signál a nezačne blikat kontrolka napájení. Zde se připojuje externí reproduktor nebo sluchátka. 8 Výstup HDMI Zde se připojuje kabel HDMI. 9 Tlačítko RESET Zde se k zařízení NVR připojují externí pevné disky nebo podporovaná zařízení USB Chcete-li obnovit výchozí IP adresu, server DNS a heslo účtu admin, stiskněte a podržte tlačítko, dokud neuslyšíte zvukový signál. 2. Chcete-li na zařízení NVR obnovit stav Není nainstalováno, aby bylo možné přeinstalovat systém DiskStation Manager (DSM), stiskněte a podržte toto tlačítko, dokud neuslyšíte zvukový signál, a poté ho znovu stiskněte a podržte, dokud nezazní tři zvukové signály. 10 Port esata Zde se připojuje rozšiřovací jednotka Synology Napájecí port Zde se připojuje napájecí adaptér. 12 Ventilátor 13 Port USB 2.0 Slouží k odvádění přebytečného tepla a chlazení systému. V případě poruchy ventilátoru bude zařízení NVR vydávat zvukový signál. Zde se k zařízení NVR připojují externí pevné disky nebo podporovaná zařízení USB Port LAN Zde se připojuje síťový kabel RJ Slot zabezpečení pro kabel Kensington Zde se připojuje bezpečnostní zámek Kensington. 1 Mezi podporovaná zařízení USB patří jednotka USB, myš, klávesnice a nepřerušitelný zdroj napájení (UPS). Jiná zařízení nejsou na zařízení NVR podporována. 2 Další informace o rozšiřovacích jednotkách Synology podporovaných zařízením NVR se nacházejí na stránkách 4 Kapitola 1: Než začnete

5 Bezpečnostní pokyny Produkt uchovávejte mimo dosah přímého slunečního záření a zabraňte kontaktu s chemikáliemi. Zajistěte, aby v prostředí nedocházelo k náhlým změnám teploty nebo vlhkosti. Produkt pokládejte vždy správnou stranou nahoru. Produkt nedávejte do blízkosti kapalin. Před čištěním odpojte napájecí kabel. Otírejte pouze navlhčenými papírovými ubrousky. K čištění nepoužívejte chemikálie ani čisticí prostředky ve spreji. Aby nedošlo k pádu jednotky, neumisťujte ji na vozíky nebo jiné nestabilní typy povrchů. Napájecí kabel musí být připojen ke správnému napětí. Přesvědčte se, že je hodnota napětí napájecího zdroje správná a že je napětí stabilní. Pokud chcete zařízení odpojit úplně od elektrického proudu, odpojte všechny napájecí kabely od zdroje napájení. Pokud baterii vyměníte za nesprávný typ, může dojít k výbuchu. Zajistěte vhodnou likvidaci použitých baterií. 5 Kapitola 1: Než začnete

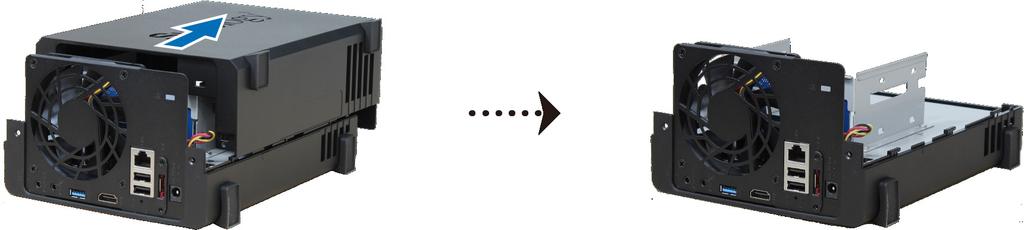

6 Příprava hardwaru 2Kapitola Nářadí a součástky k instalaci disků Šroubovák Alespoň jeden 3,5 nebo 2,5 pevný disk SATA (informace o kompatibilních modelech disků se nacházejí na webu Upozornění: Pokud nainstalujete disk, který obsahuje data, systém disk naformátuje a veškerá stávající data se vymažou. Před instalací všechna důležitá data zazálohujte. Instalace disků 1 Zatlačte na horní kryt směrem, jak je uvedeno na ilustraci níže. Zvedněte horní kryt a položte ho stranou. 2 Instalace disků: U 3,5 disků: Disk zasuňte do přihrádky na disk a úplně ho zatlačte, dokud se pevně nepřipojí do konektoru SATA. Pevný disk upevněte přiloženými šrouby. U 2,5 disků: a Disk umístěte do 2,5" držáku disků (typ C, prodává se zvlášť) a upevněte ho utažením šroubů pro 2,5 disky. 6

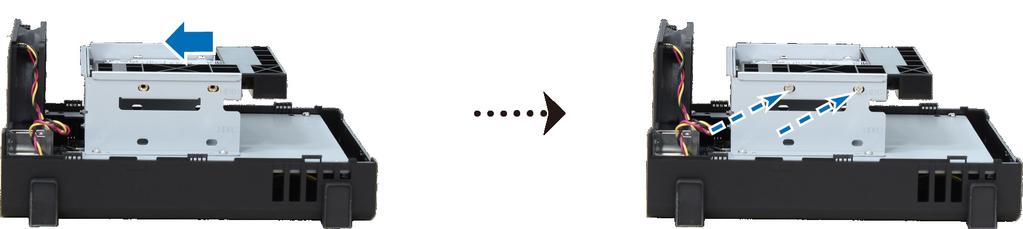

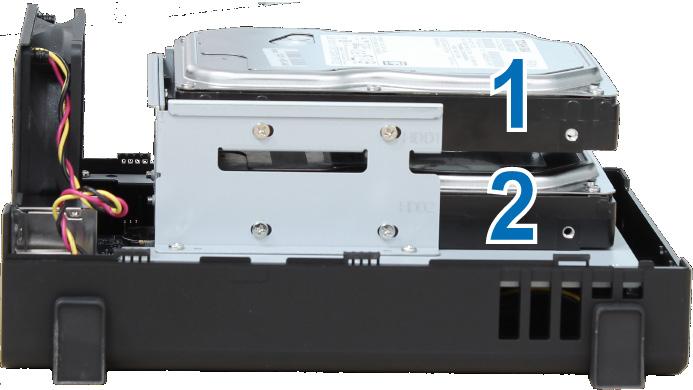

7 b Držák pro 2,5 disky zasuňte do přihrádky na disk a úplně ho zatlačte, dokud se pevně nepřipojí do konektoru SATA. Držák disků upevněte pomocí přiložených šroubů. 3 Pokud máte připravený další disk, nainstalujte ho opakováním výše uvedených kroků. 4 Pozice disků: Poznámka: Pokud chcete nastavit svazek RAID, doporučujeme, aby z důvodu co nejlepšího využití kapacity disků měly všechny nainstalované disky stejnou velikost. 5 Vraťte zpět horní kryt a utáhněte šrouby na zadním panelu. 7 Kapitola 2: Příprava hardwaru

8 Spuštění zařízení NVR 1 K napájecímu portu zařízení NVR připojte jeden konec napájecího adaptéru. Druhý konec připojte do elektrické zásuvky. 2 Pomocí síťového kabelu LAN připojte zařízení NVR k přepínači, směrovači nebo rozbočovači. 3 Stisknutím tlačítka napájení zařízení NVR zapněte. Blahopřejeme! Zařízení NVR je nyní online a je možné ho vyhledat pomocí síťového počítače. 8 Kapitola 2: Příprava hardwaru

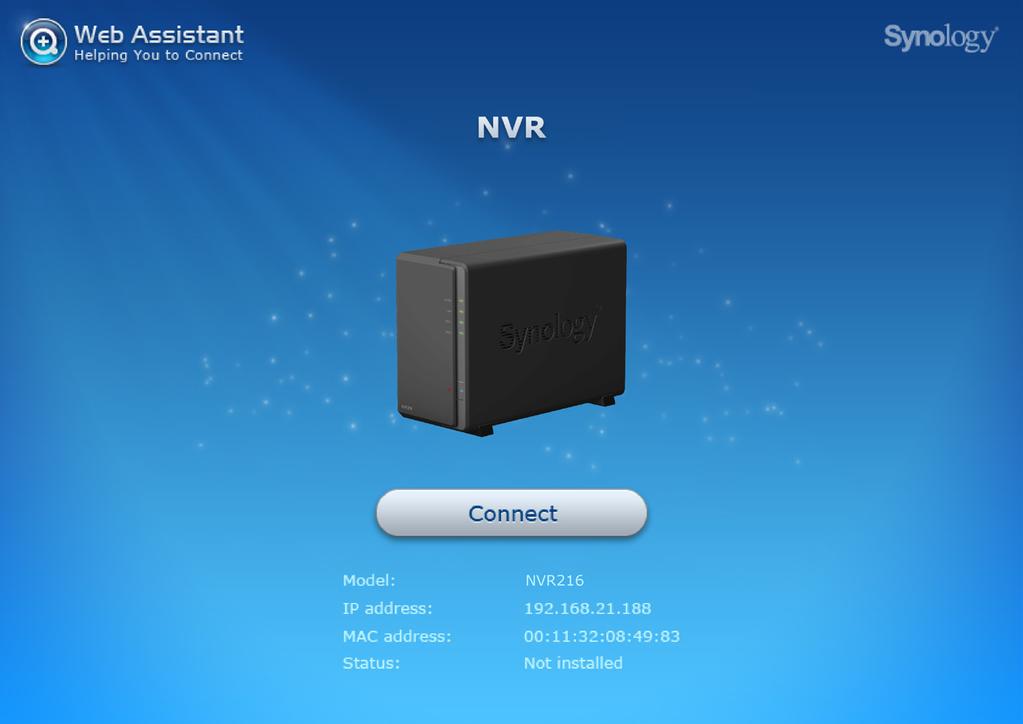

9 Kapitola 3 Instalace systému DSM a služby Surveillance Station na zařízení NVR Po dokončení nastavení hardwaru spusťte nainstalujte na zařízení NVR systém DiskStation Manager (DSM); jedná se o operační systém společnosti Synology na bázi prohlížeče. Instalace systému DSM pomocí nástroje Web Assistant Podle výchozího nastavení je zařízení NVR vybaveno vestavěným nástrojem Web Assistant, pomocí kterého si můžete z internetu stáhnout nejnovější verzi systému DSM a na zařízení NVR ji nainstalovat. Nástroj Web Assistant spustíte pomocí následujícího postupu. 1 Zapněte zařízení NVR. 2 Na počítači, který je připojen ke stejné síti jako zařízení NVR, spusťte webový prohlížeč. 3 Do adresního řádku ve webovém prohlížeči zadejte některou z těchto možností: a find.synology.com b nvr: Ve webovém prohlížeči se spustí nástroj Web Assistant. Zahájí se vyhledávání zařízení NVR v rámci místní sítě. Stav zařízení NVR by měl mít hodnotu Není nainstalováno. 5 Kliknutím na možnost Připojit spustíte proces nastavení. Postupujte podle pokynů na obrazovce. Poznámka: 1. Instalace systému DSM na zařízení NVR pomocí nástroje Web Assistant vyžaduje připojení k internetu. 2. Doporučené prohlížeče: Chrome, Firefox. 3. Pokud omylem opustíte proces instalace před jeho dokončením, přihlaste se do systému DSM jako uživatel admin (výchozí název účtu správce) s nevyplněným polem pro zadání hesla. 9

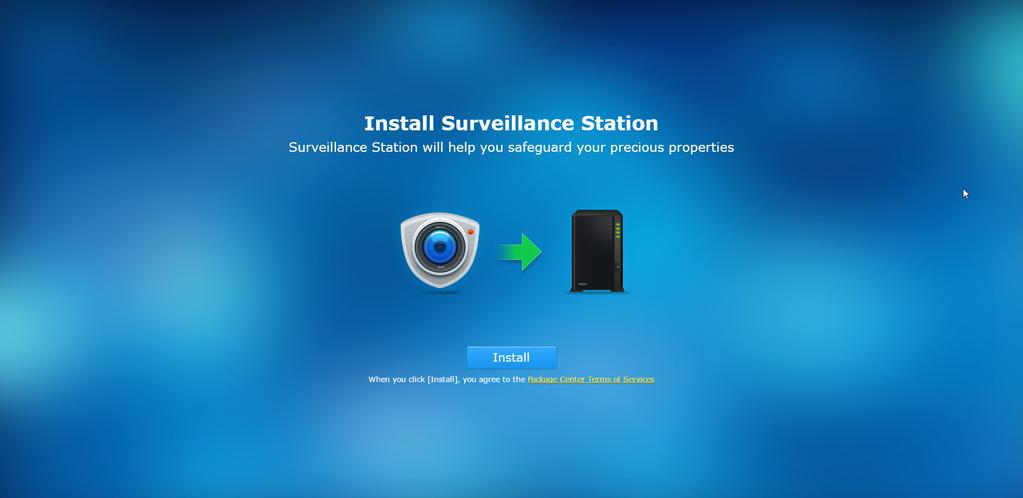

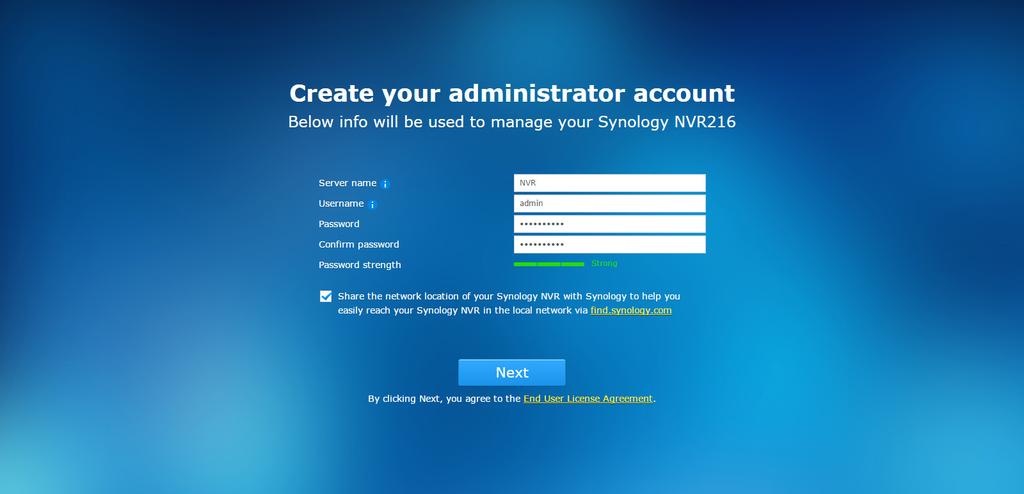

10 Příprava zařízení NVR Po dokončení instalace systému DSM vás systém provede úvodní konfigurací systému DSM a instalací služby Surveillance Station. Při přípravě zařízení NVR použijte následující postup. 1 Vytvořte účet systému DSM zadáním Názvu serveru, Uživatelského jména a Hesla. Po dokončení pokračujte kliknutím na možnost Další. 2 Stanovte, jak a kdy má systém na zařízení NVR provádět aktualizaci systému DSM. Po dokončení pokračujte kliknutím na možnost Další. 3 Po dokončení úvodní konfigurace systému DSM je zařízení NVR připraveno k instalaci služby Surveillance Station. Instalaci služby Surveillance Station zahájíte kliknutím na možnost Instalovat. Poznámka: Pokud nebyla instalace služby Surveillance Station dokončena, přejděte prosím do Centra balíčků v systému DSM a nainstalujte službu Surveillance Station ručně. Další informace Blahopřejeme! Zařízení NVR je nyní připraveno. Další informace a zdroje online o zařízení NVR se nacházejí na adrese 10 Kapitola 3: Instalace systému DSM a služby Surveillance Station na zařízení NVR

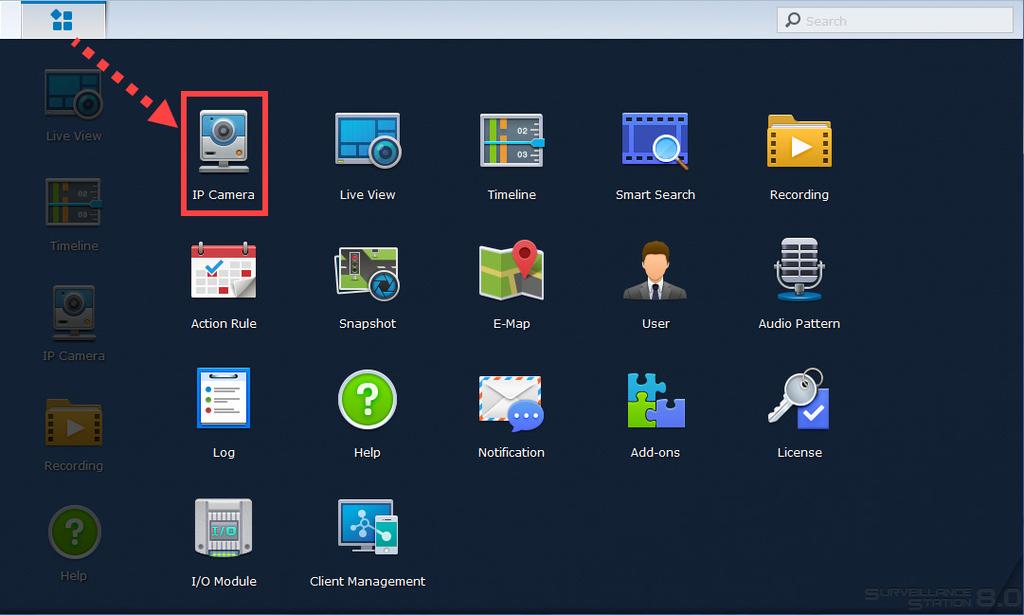

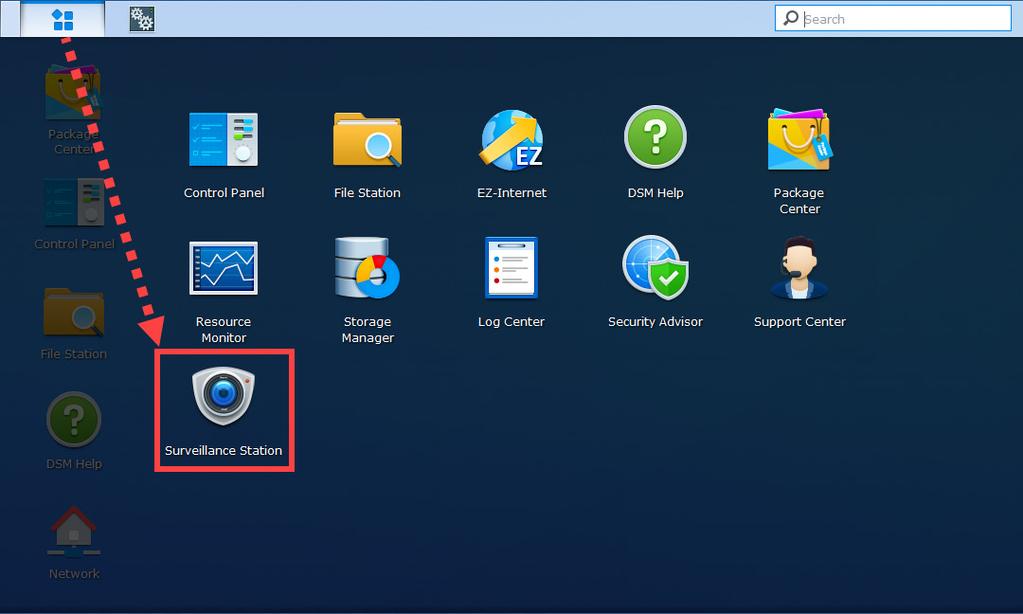

11 Kapitola Začínáme se službou Surveillance Station 4 Tato kapitola předpokládá, že je zařízení Synology NVR připojeno k místní síti a byl v něm úspěšně nainstalován systém DSM spolu se službou Surveillance Station 8.0 (nebo novější verzí). Seznámí vás s hlavními funkcemi služby Surveillance Station včetně konfigurace IP kamery, monitorování obrazů z kamer pomocí funkce Živé zobrazení, přehrávání záznamů pomocí funkcí Časová osa a Nahrávání a s dalšími souvisejícími doplňky. Pokud jste ještě neprovedli nastavení hardwaru a softwaru, vyhledejte si v předchozích kapitolách informace, než budete pokračovat. Chcete-li spustit službu Surveillance Station, přejděte v systému DSM do části Hlavní nabídka > Surveillance Station. Přidání IP kamery do služby Surveillance Station Pomocí služby Surveillance Station je možné využívat IP kamery připojené ke stejné místní síti jako zařízení NVR. Chcete-li do služby Surveillance Station přidat IP kameru, postupujte takto: 1 Přesvědčte se, že jste zapnuli IP kameru, která byla připojena k místní síti. 2 Ve službě Surveillance Station přejděte do části Hlavní nabídka > IP kamera. Poznámka: Další informace o hlavní nabídce a hlavním panelu služby Surveillance Station se nacházejí ve službě Surveillance Station v části Nápověda > Plocha služby Surveillance Station. 3 Kliknutím na možnost Přidat > Přidat kameru spustíte Průvodce přidáním kamery. 4 Konfiguraci IP kamery snadno zahájíte volbou Rychlé nastavení a kliknutím na možnost Další. 11

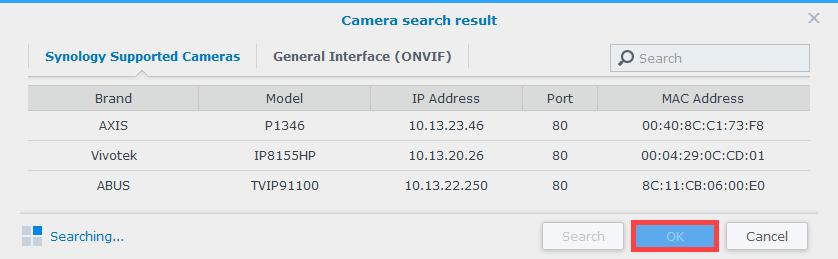

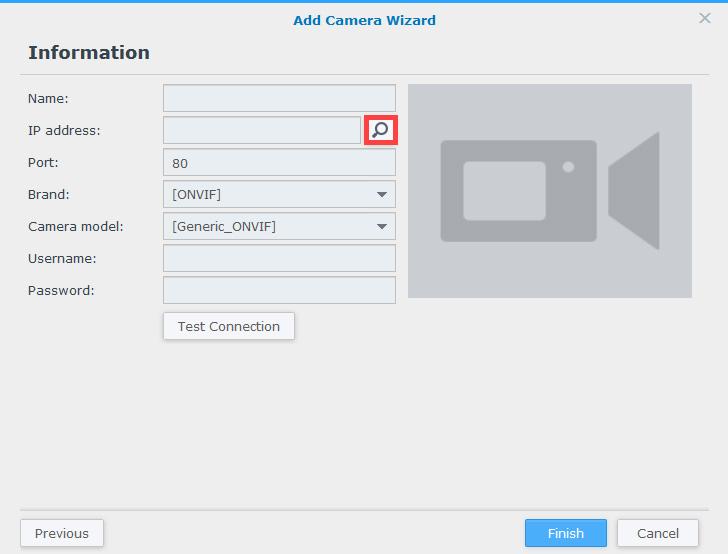

12 5 Kliknutím na ikonu vyhledávání vyhledáte všechny IP kamery, které jsou k místní síti správně připojené. Poznámka: Informace o kameře, například Název, IP adresa, Port, Značka, Model kamery, Uživatelské jméno a Heslo, je možné zadat také ručně. 6 V okně Výsledek hledání kamery vyberte IP kameru, kterou chcete do služby Surveillance Station přidat, a klikněte na možnost OK. 12 Kapitola 4: Začínáme se službou Surveillance Station

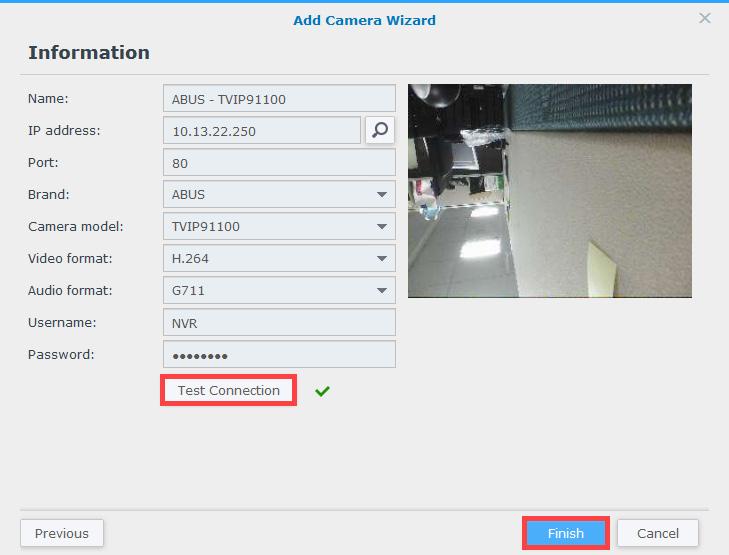

13 7 Kliknutím na možnost Vyzkoušet připojení je možné zkontrolovat, zda je IP kamera nakonfigurována správně. Postup dokončíte kliknutím na možnost Dokončit. Nyní je možné pomocí IP kamery používat různé funkce síťového nahrávání videa služby Surveillance Station. Chceteli nakonfigurovat další nastavení IP kamer, jako je nahrávání, živé zobrazení a detekce událostí, nacházejí se informace v příslušných článcích v Nápovědě > IP kamera > Konfigurace nastavení kamery ve službě Surveillance Station. Poznámka: Zařízení NVR se dodává se 4 předinstalovanými licencemi. Přidáním dalších licencí (prodávají se samostatně) můžete přidat až 9 kamer nebo modulů I/O. 13 Kapitola 4: Začínáme se službou Surveillance Station

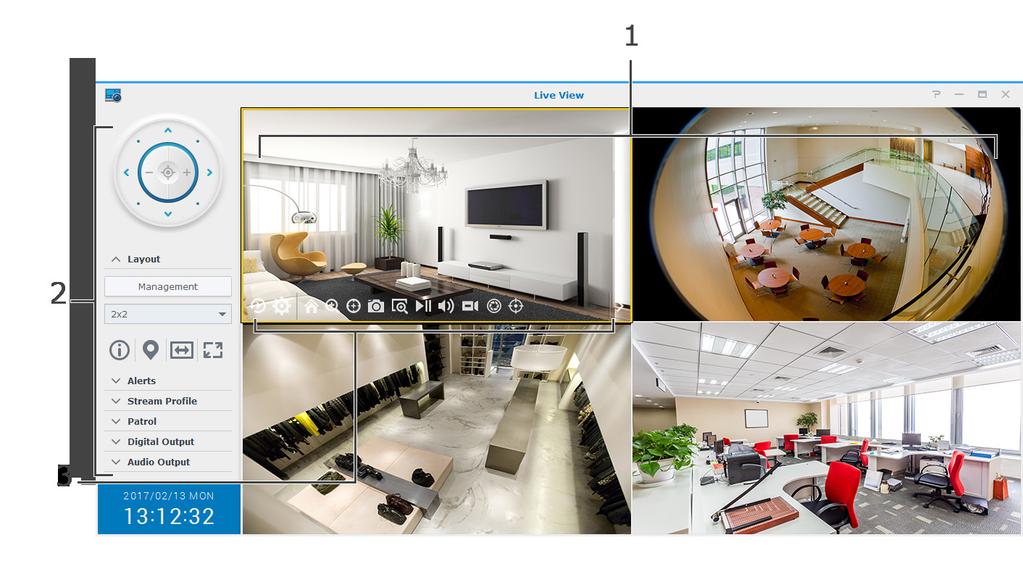

14 Sledování vstupních signálů kamer pomocí funkce Živé zobrazení V části Živé zobrazení je možné v reálném čase sledovat vstupní video signály z IP kamer spárovaných se zařízením NVR nebo vstupní signály z kamer upravit pomocí ovládacích prvků PTZ (posun, náklon a přiblížení/oddálení). Vstupní signály z kamer lze uspořádat do různých rozvržení a přizpůsobit podle specifických potřeb sledování. Číslo Název Funkce 1 Rozvržení živého zobrazení Zobrazí vstupní video signály z IP kamer. 2 Levé panely Ovládání PTZ Panel Rozvržení Panel Výstrahy Profil datového proudu Panel Hlídka Digitální výstup / Zvukový výstup 3 Tlačítka na obrazovce Upraví úhel a přiblížení kamer podporujících ovládací prvky PTZ (posun, náklon, přiblížení/oddálení). Pokud vybraná kamera nepodporuje ovládání PTZ, budou se tyto ovládací prvky zobrazovat šedě. Níže jsou uvedeny funkce tlačítek: 1. Tlačítka se šipkami upravují úhel aktuálně vybrané kamery. 2. Tlačítko Domů vrátí vybranou kameru zpět do výchozí polohy. 3. Tlačítka plus a mínus upraví optické přiblížení/oddálení vybrané kamery. Zde je možné upravovat rozvržení živého zobrazení nebo povolit či zakázat funkce s rozvržením související. Chcete-li provést rychlou konfiguraci rozvržení vstupních signálů kamer, nacházejí se informace v části Zahájení sledování konfigurací rozvržení živého zobrazení níže. Umožňuje spravovat nastavení výstrah nebo zobrazit videoklipy, k nimž je přiřazena výstraha. Chcete-li provést rychlou konfiguraci analýzy živého zobrazení, nacházejí se informace v části Výstraha prostřednictvím analýzy živého zobrazení níže. Zde se přepíná profil datového proudu. Další informace se nacházejí v Nápovědě > Živé zobrazení > Monitorování živého zobrazení služby Surveillance Station. Zde je možné přepínat nastavení hlídky. Chcete-li provést rychlé nastavení tras a plánů hlídek, nacházejí se informace v části Nastavení plánované hlídky pomocí ovládání PTZ a pravidla akce níže. Zde je možné aktivovat či deaktivovat digitální výstup nebo zvukový výstup. Při podržení ukazatele nad zvoleným vstupním signálem kamery se zobrazí tlačítka na obrazovce. Tato tlačítka se zobrazují podle toho, jaké funkce vaše kamery podporují. Další informace se nacházejí v Nápovědě > Živé zobrazení > Monitorování živého zobrazení služby Surveillance Station. 14 Kapitola 4: Začínáme se službou Surveillance Station

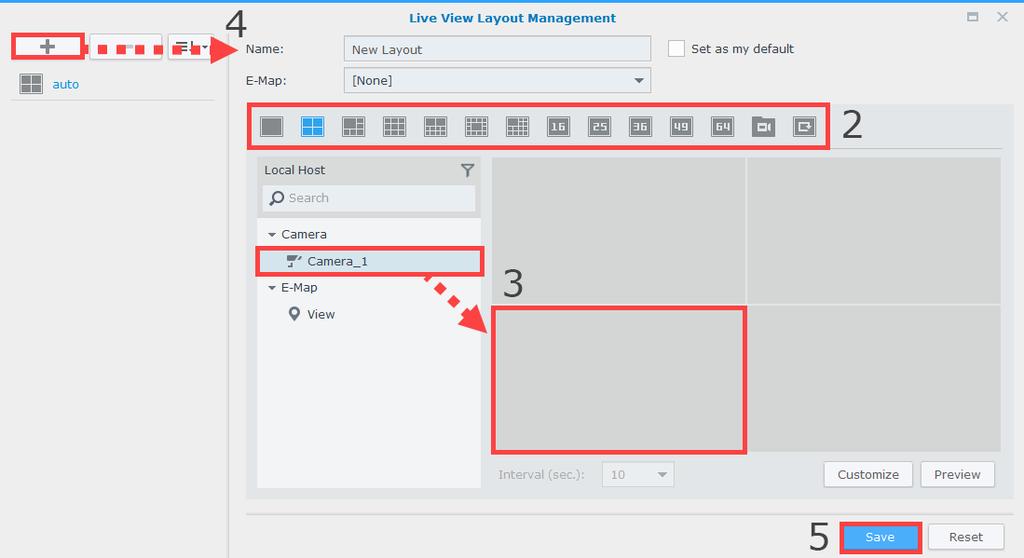

15 Zahájení sledování konfigurací rozvržení živého zobrazení Při konfiguraci rozvržení živého zobrazení a zahájení monitorování vstupních signálů kamer postupujte takto: 1 Klikněte na panelu Rozvržení na možnost Správa. 2 Vyberte upřednostňovaný typ rozvržení živého zobrazení. Podrobnosti se nacházejí v Nápovědě > Živé zobrazení > Monitorování živého zobrazení služby Surveillance Station. 3 Přetáhněte IP kameru na některý kanál v rozvržení. Opakováním tohoto kroku zobrazíte v rozvržení živého zobrazení další vstupní video signály. 4 Podle vašich požadavků na monitorování je možné kliknutím na tlačítko plus, zadáním Názvu a opakováním kroků 2 a 3 přidat další rozvržení. Po dokončení konfigurace je možné na Panelu rozvržení mezi uloženými rozvrženími rychle přepínat. 5 Konfiguraci dokončíte kliknutím na možnost Uložit. Výstraha prostřednictvím analýzy živého zobrazení Díky funkci Výstrahy je možné snadno vybírat z různých událostí výstrah IP kamer, provádět inteligentní sledování podezřelých událostí a aktivovat spontánní záznam. Další informace se nacházejí v Nápovědě > Živé zobrazení > Výstrahy služby Surveillance Station. Chcete-li sledovat události pomocí analýzy živého zobrazení, postupujte takto: 1 Přejděte do hlavní nabídky služby Surveillance Station > IP kamera, vyberte kameru a klikněte na možnost Analýza živého zobrazení. 2 V rozevíracím seznamu vyberte možnost Typ analýzy. Podrobné funkce a nastavení jednotlivých typů analýzy se nacházejí v Nápovědě > IP kamera > Analýza živého zobrazení služby Surveillance Station. 3 Abyste dosáhli co nejlepších výsledků, je možné kliknutím na možnost Simulace u jednotlivých kamer vyladit citlivost, detekční oblast a velikost objektu. Chcete-li režim simulace ukončit, klikněte na tlačítko znovu. 4 Kliknutím na možnost Uložit nastavení analýzy živého zobrazení dokončíte. 5 Přejděte do hlavní nabídky služby Surveillance Station > Živé zobrazení a na panelu Výstrahy klikněte na možnost Správa. 15 Kapitola 4: Začínáme se službou Surveillance Station

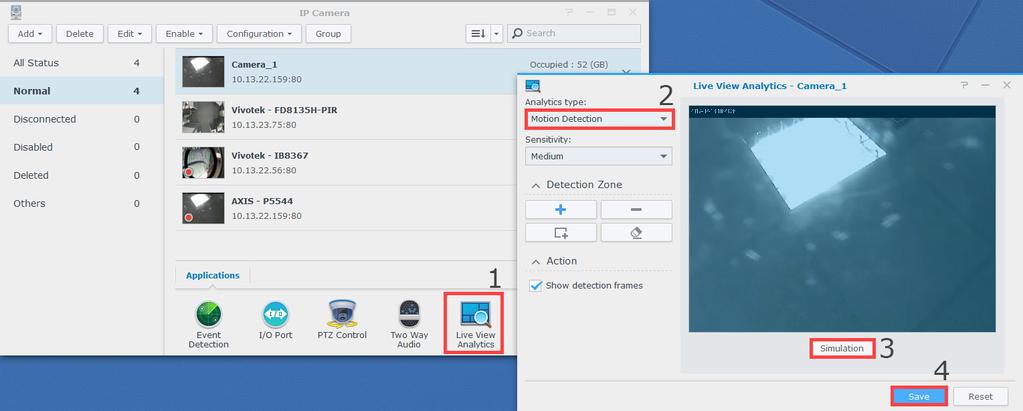

16 6 U položky Analýza živého zobrazení, která byla právě nakonfigurována pod položkou IP kamera, zaškrtněte políčko Výstraha. 7 Konfiguraci dokončíte kliknutím na možnost Uložit. Videoklipy s přiřazenou výstrahou je nyní možné sledovat kliknutím na možnost Panel výstrah na Panelu Výstrahy. Nastavení plánované hlídky pomocí ovládání PTZ a pravidla akce Pokud vaše IP kamery podporují ovládání PTZ a přednastavenou polohu, můžete upravit několik přednastavených poloh a nastavit trasy hlídek sestavené z postupného zřetězení stávajících přednastavených poloh. Trasy hlídek nastavíte takto: 1 Přejděte do Hlavní nabídky služby Surveillance Station > IP kamera, vyberte kameru s podporou ovládacích prvků PTZ a klikněte na možnost Ovládání PTZ. 2 Kliknutím na tlačítko plus přidáte přednastavenou polohu. 3 Zadejte Název nově přidané přednastavené polohy a zadejte Rychlost pohybu (pokud ji kamera podporuje). 4 Pomocí ovládacích prvků PTZ na obrazovce upravte požadovaný úhel zobrazení. Opakováním kroků 2 až 4 přidáte další přednastavené polohy. 5 Kliknutím na možnost Uložit nastavení přednastavené polohy dokončíte. 16 Kapitola 4: Začínáme se službou Surveillance Station

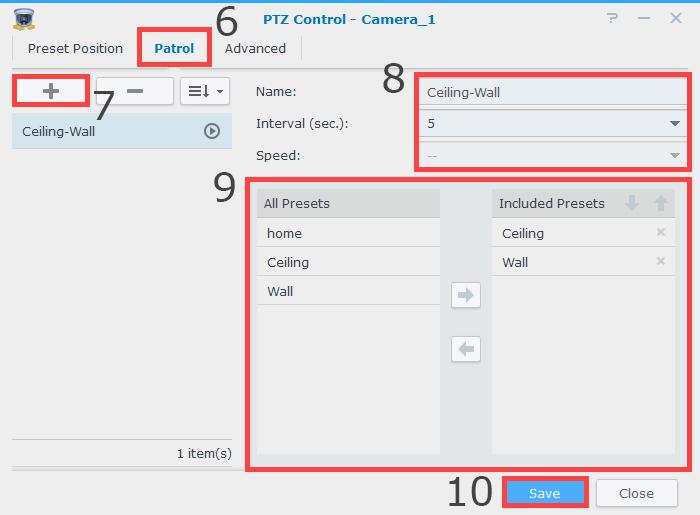

17 6 Přejděte na kartu Hlídka v části Ovládání PTZ. 7 Kliknutím na tlačítko plus přidáte trasu hlídky. 8 Zadejte Název nově přidané trasy hlídky. Pomocí možnosti Interval (sekundy) nastavíte opakování hlídky po určité době v sekundách. Pomocí možnosti Rychlost upravíte úroveň rychlosti pohybu při provádění hlídky (pokud ji kamera podporuje). 9 Přednastavené polohy přidejte ze seznamu Všechny přednastavené polohy do seznamu Zahrnuté přednastavené polohy. Pořadí přednastavených poloh upravíte kliknutím na šipku Nahoru nebo Dolů. 10 Nastavení hlídky dokončíte kliknutím na možnost Uložit. Nyní je možné trasy hlídek přepínat na Panelu hlídky. Automatické opakování nastavené trasy hlídky provedete takto: 11 Přejděte do hlavní nabídky služby Surveillance Station > Pravidlo akce. 12 Kliknutím na možnost Přidat vytvořte pravidlo akce. 13 Zadejte Název pravidla akce a nastavte Typ pravidla na hodnotu Naplánováno. 14 Pokračujte kliknutím na možnost Další. 17 Kapitola 4: Začínáme se službou Surveillance Station

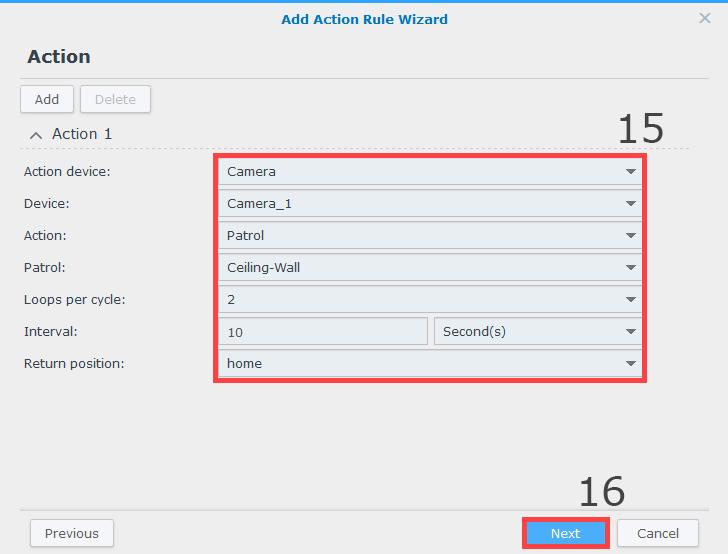

18 15 Nastavte Zařízení akce na hodnotu Kamera. Vyberte možnost Zařízení jako kameru PTZ, u které jste nakonfigurovali přednastavené polohy a trasy hlídek. U možnosti Akce vyberte hodnotu Hlídka. Zadejte trasu Hlídky, kterou jste nakonfigurovali. Zadejte upřednostňované hodnoty Smyček na cyklus a Interval. 16 Pokračujte kliknutím na možnost Další. 17 Výběrem buněk v mřížce určete, kdy bude toto pravidlo akce aktivní. Celý den je možné vybrat kliknutím na konkrétní den, přesný čas je možné vybrat kliknutím na konkrétní hodinu. 18 Konfiguraci dokončíte kliknutím na možnost Dokončit. 18 Kapitola 4: Začínáme se službou Surveillance Station

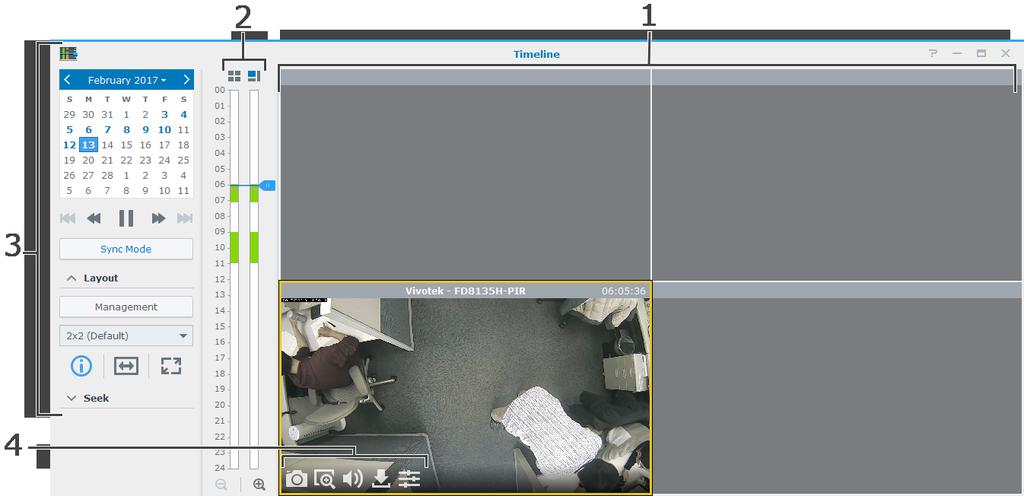

19 Přehrávání záznamů videa pomocí časové osy V části Časová osa je možné přehrávat záznamy pořízené IP kamerami a uložené v zařízení NVR. Záznamy lze filtrovat podle kamery nebo data. Záznamy zaznamenané v různou dobu nebo různými kamerami je možné navíc sledovat současně, což umožňuje jednoduše získat přehled o celém prostředí. Číslo Název Funkce 1 Prohlížeč záznamů 2 Časová osa 3 Levý panel Panel Ovladač Panel Rozvržení Panel Posouvání 4 Tlačítka na obrazovce Správa archivovaných záznamů videa 19 Kapitola 4: Začínáme se službou Surveillance Station Zobrazí vstupní video signály z IP kamer. Vyberte vstupní signál kamery kliknutím na něj. Po výběru vstupního signálu kamery je možné pomocí panelu Ovladač změnit možnosti sledování. Aktuálně vybraný vstupní signál kamery je zvýrazněn žlutým rámečkem. Dvojitým kliknutím na některý vstupní signál kamery si obraz tohoto signálu zvětšíte. Dalším dvojitým kliknutím se vrátíte do normálního rozvržení. Vyhledá záznamy podle času jejich pořízení. Nacházejí se zde dva sloupce sloupec vlevo představuje všechny vstupní signály kamer a sloupec vpravo aktuálně vybraný vstupní signál kamery. Ovládací prvky přehrávání záznamů. Zde uvádíme funkce ovladače: 1. Volbou této možnosti je možné přehrát záznamy pořízené v určitá data v kalendáři. Data obsahující záznamy jsou uvedena modře. 2. Přehrávání záznamů se ovládá pomocí tlačítek pod kalendářem, ke kterým patří přehrávání/pozastavení, rychlý posunu vpřed / zpomalené přehrávání, přechod na další/předchozí záznam či další/předchozí snímek. Zde je možné upravovat rozvržení časových os nebo povolit či zakázat funkce související s rozvržením. Základní informace o konfiguraci rozvržení se nacházejí v části Zahájení sledování konfigurací rozvržení živého zobrazení. Daný čas je možné rychle vyhledat stanovením hodiny, minuty a sekundy a následným kliknutím na možnost Přejít na ve vstupních signálech kamery. Možné je také spustit Inteligentní hledání a získat tak ještě přesnější výsledky hledání. Další informace se nacházejí v Nápovědě > Inteligentní hledání ve službě Surveillance Station. Při podržení ukazatele nad zvoleným vstupním signálem kamery se zobrazí tlačítka na obrazovce. Další informace se nacházejí v Nápovědě > Přehrávání časové osy > Práce s časovou osou ve službě Surveillance Station. Na stránce Nahrávání je možné zobrazit seznam záznamů pořízených IP kamerami. Soubory záznamů je možné přehrávat, stahovat nebo zamykat, aby nemohlo dojít k neúmyslnému odstranění důležitých záznamů. Záznamy se ukládají v zařízení NVR. Záznamy lze filtrovat podle zdrojového serveru, kamery, režimu nahrávání, stavu uzamčení nebo času zahájení či ukončení. Kliknutím na tlačítko s ikonou lupy a názvem v pravém horním rohu a konfigurací kritérií filtru je možné určit, které záznamy se budou zobrazovat. Stažení nahraných video souborů do počítače Chcete-li stáhnout záznam ze zařízení NVR do počítače, stačí kliknout pravým tlačítkem myši na záznam, který chcete stáhnout, a kliknout na možnost Stáhnout. Uzamčení záznamu, které zabrání odstranění Důležité záznamy je možné uzamknout, aby při čištění starých souborů systémem nemohlo dojít k jejich nežádoucímu odstranění. Chcete-li záznam zamknout, stačí kliknout pravým tlačítkem myši na záznam, který chcete zamknout, a kliknout na možnost Zamknout.

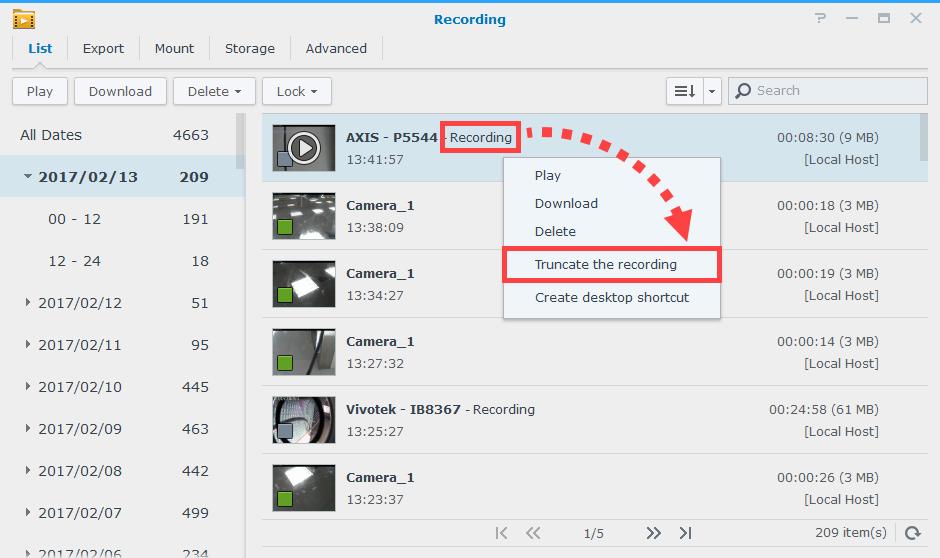

20 Zkrácení video souboru během nahrávání Chcete-li zkrátit videoklip, který se právě nahrává, klikněte pravým tlačítkem myši na klip označený jako - Nahrávání. Volbou Zkrátit záznam ihned nahrávání zastavíte a nahranou část uložíte do archivu. Poznámka: Služba Surveillance Station začne nahrávat další klip, aby zachovala souvislý záznam. Další informace se nacházejí v Nápovědě > Nahrávání > Seznam ve službě Surveillance Station. Autorizace uživatelských oprávnění V nabídce Uživatel je možné vytvářet uživatelské účty pro jednotlivé členy rodiny nebo firmy. Vytváření uživatelů umožňuje flexibilní správu oprávnění u jednotlivých osob: jedná se například o oprávnění k živému zobrazení a přehrávání a o oprávnění k úpravám či zobrazení jednotlivých e-map, rozvržení živého zobrazení a dalších rozšířených funkcí. Poznámka: Uživatelé nakonfigurovaní v této části se liší od Správce/Diváka v aplikaci Local Display. Další informace se nacházejí v kapitole 5: Nastavení a ovládání aplikace Surveillance Station Local Display. Vytvoření uživatele typu Divák Pro zaměstnance zabezpečení je možné u některých funkcí autorizovat pouze omezená oprávnění, přičemž oprávnění pro jiné rozšířené konfigurace zůstanou vyhrazena. Chcete-li rychle vytvořit uživatele typu Divák, postupujte takto: 1 Přejděte do hlavní nabídky služby Surveillance Station > Uživatel. 2 Na kartě Seznam klikněte na možnost Přidat. 3 Zadejte Uživatelské jméno, Popis a Heslo nového uživatele. Možné je také zadat Jazyk zobrazení a odeslat Fotografii uživatele. 4 Pokračujte kliknutím na možnost Další. 20 Kapitola 4: Začínáme se službou Surveillance Station

21 5 Vyberte možnost Vybrat stávající profil oprávnění a v rozevíracím seznamu vyberte výchozí možnost Uživatel všech objektů (Divák). Poznámka: Můžete také zvolit možnost Vytvořit nový profil oprávnění a přizpůsobit oprávnění, která chcete novému uživateli udělit. Další informace se nacházejí v Nápovědě > Uživatel > Seznam ve službě Surveillance Station. 6 Pokračujte kliknutím na možnost Další. 7 Po kontrole údajů profilu postup dokončíte kliknutím na možnost Dokončit. 21 Kapitola 4: Začínáme se službou Surveillance Station

22 Objevte další funkce prostřednictvím doplňků Služba Synology Surveillance Station nabízí celou řadu doplňků, které vylepší možnosti sledování a přidají k němu další doplňkové funkce. V zařízení NVR lze využít následující doplňky služby Surveillance Station: Local Display Aplikace Local Display je určena k podpoře místního živého zobrazení, přehrávání a správy zařízení NVR. Aktualizovat je ji možné v hlavní nabídce služby Surveillance Station > Doplňky, případně je možné ji stáhnout přímo z Centra pro stahování společnosti Synology. Další informace se nacházejí v části Kapitola 5: Nastavení a ovládání aplikace Surveillance Station Local Display. Poznámka: Aplikace Surveillance Station Local Display je podle výchozího nastavení aktivovaná. Chcete-li aplikaci Local Display zakázat, přejděte do hlavní nabídky služby Surveillance Station > Doplňky, a tento doplněk zastavte. Device Pack Funkce Device Pack posiluje kompatibilitu kamer ve službě Surveillance Station. Aktualizovat je ji možné v hlavní nabídce služby Surveillance Station > Doplňky, případně je možné ji stáhnout přímo z Centra pro stahování společnosti Synology. Další informace se nacházejí v Nápovědě > Doplňky > Device Pack ve službě Surveillance Station. CMS V Systému centralizované správy (Central Management System neboli CMS) lze zařízení NVR nastavit jako záznamový server a vytvořit tak rozsáhlejší sledovací síť. Chcete-li funkci CMS povolit, přejděte do hlavní nabídky služby Surveillance Station > Doplňky a tento doplněk spusťte. Další informace se nacházejí v článcích v Nápovědě > Doplňky > CMS ve službě Surveillance Station. VisualStation Zařízení Synology VisualStation představuje řešení živého zobrazení a přehrávání navržené jako doplněk a rozšíření konfigurace služby Surveillance Station. Pomocí zařízení VisualStation je možné využívat bohaté funkce služby Surveillance Station, aniž byste museli mít neustále spuštěný počítač. Chcete-li začít zařízení VisualStation používat, přejděte do hlavní nabídky služby Surveillance Station > Doplňky a tento doplněk spusťte. Další informace se nacházejí v Nápověd+ > Doplňky > VisualStation ve službě Surveillance Station a také v uživatelské příručce produktu Synology VisualStation. Pákový ovladač Kvůli rychlejšímu a flexibilnějšímu nasazení obsahuje služba Surveillance Station integrované ovládání pákovým ovladačem a nabízí tak alternativní způsob správy náhledu kamer a živého zobrazení. Chcete-li pákový ovladač začít používat, zapojte ho do počítače, přejděte do hlavní nabídky služby Surveillance Station > Doplňky a tento doplněk spusťte. Další informace se nacházejí v Nápovědě > Doplňky > Pákový ovladač ve službě Surveillance Station. Axis Door Controller Funkce Axis Door Controller umožňuje službě Surveillance Station vytvořit rozhraní s ovladačem Axis. V hlavní nabídce služby Surveillance Station > Axis Door Controller je možné centrálně spravovat řadiče, držitele karet a protokoly i párovat kamery s řadičem tak, aby sledoval konkrétní dveře a poskytoval lepší přehled o situaci. Než začnete systém řízení přístupu používat, přejděte do hlavní nabídky služby Surveillance Station > Doplňky a tento doplněk spusťte. Další informace se nacházejí v článcích v Nápovědě > Doplňky > Axis Door Controller ve službě Surveillance Station. 22 Kapitola 4: Začínáme se službou Surveillance Station

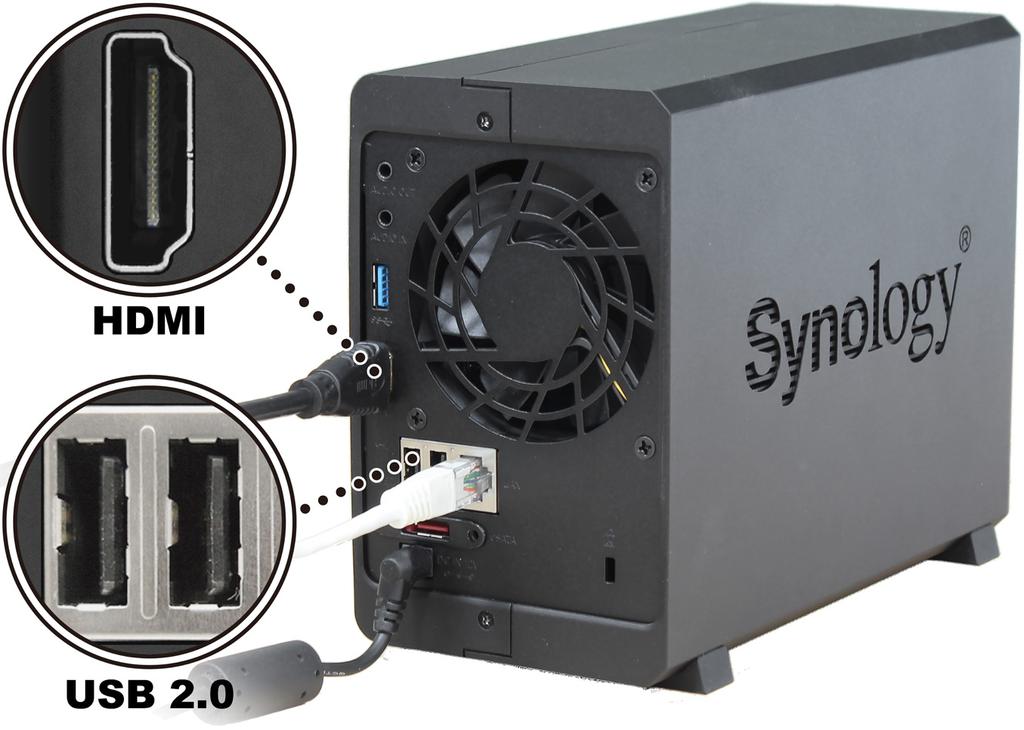

23 Připojení monitoru k zařízení NVR Po nastavení zařízení NVR s nainstalovaným systémem DSM a službou Surveillance Station je možné využít funkci systému pro síťový záznam videa pro místní zobrazení. Připravte si monitor HDMI a kabel HDMI a postupujte takto: 1 Připojte jeden konec kabelu HDMI k portu HDMI zařízení NVR a druhý konec připojte k monitoru. K provádění základních operací budete potřebovat alespoň myš připojenou k portu USB 2.0 zařízení NVR. Do druhého portu USB 2.0 je možné připojit klávesnici a ovládání tak usnadnit. Kapitola 5 Nastavení a ovládání aplikace Surveillance Station Local Display Poznámka: Port USB 3.0 doporučujeme vyhradit pro připojení k externímu úložnému zařízení. 2 Zapněte monitor a přihlaste se do aplikace Surveillance Station Local Display. a Vyberte si, jestli se přihlásíte jako Správce nebo Divák, zadejte heslo a klikněte na možnost Přihlásit. b Chcete-li zadat heslo, když k zařízení NVR není připojena žádná klávesnice, je možné kliknutím na ikonu klávesnice otevřít klávesnici na obrazovce. Poznámka: Výchozí heslo Správce a Divák aplikace Local Display je ponecháno prázdné. Chcete-li hesla změnit, informace se nacházejí v části Možnosti níže. K zařízení NVR je možné se přihlásit také z prohlížeče v počítači a nakonfigurovat nastavení ve hlavní nabídce služby Surveillance Station > Local Display. 23

24 Navigace na ploše aplikace Local Display Aplikace Surveillance Station Local Display nabízí obvyklé uživatelské rozhraní. Mezi ovládáním v aplikaci Local Display na monitoru přímo připojeném k zařízení NVR a ve službě Surveillance Station a systému DSM na počítači je možné snadno přepínat. Číslo Název Funkce 1 Hlavní nabídka 2 Sledování zdrojů 3 Zařízení USB 4 Upozornění 5 Možnosti Tato nabídka obsahuje následující aplikace: Živé zobrazení, Časová osa, Nahrávání, IP kamera, E-Mapa, Snímek, Licence, Protokol a Systém. Poznámka: 1. Podrobné informace o položce Systém se nacházejí v části Systém níže. 2. U dalších aplikací si vyhledejte příslušné články v nápovědě služby Surveillance Station. 3. Některé funkce sledování nejsou v aplikaci Local Display k dispozici. Podrobné informace se nacházejí v části Omezení funkcí níže. Monitorovat je možné základní údaje o výkonu zařízení NVR včetně využití procesoru CPU a paměti RAM spolu s rychlostí přenosu dat. V části Možnosti > Ostatní je možné stanovit, jestli se má v aplikaci Local Display sledování zdrojů zobrazit nebo skrýt. Externí zařízení USB zapojená do zařízení NVR je možné zobrazit nebo odpojit. Upozornění, například systémové zprávy, výstrahy apod., je možné zobrazit nebo vymazat. Tato nabídka obsahuje následující položky: 1. Možnosti: Konfigurace nastavení souvisejících s přihlášením do aplikace Local Display. Informace se nacházejí v části Možnosti. 2. Restartovat: Restartuje zařízení NVR. 3. Vypnout: Vypne zařízení NVR. 4. Odhlásit: Odhlásí se z aplikace Local Display. 24 Kapitola 5: Nastavení a ovládání aplikace Surveillance Station Local Display

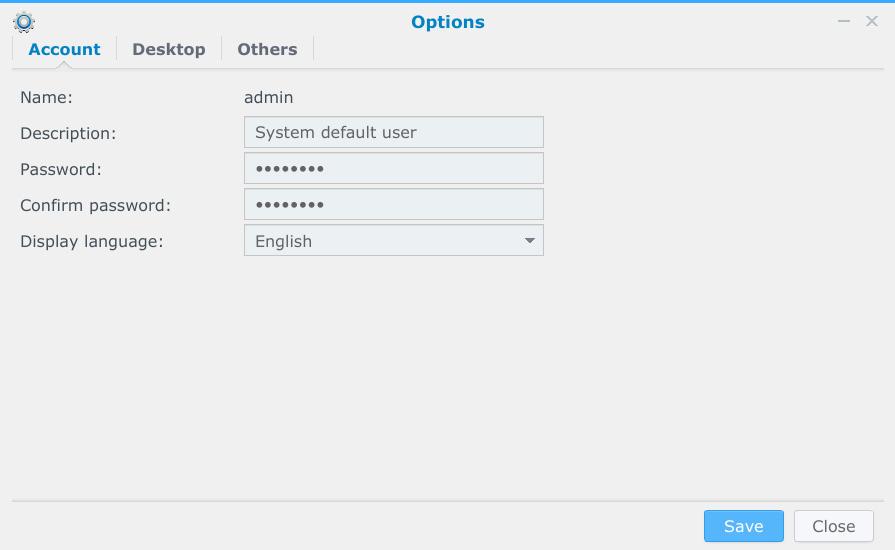

25 Možnosti Okno Možnosti obsahuje následující tři karty: 1 Účet: Změní heslo a jazyk zobrazení aktuálně přihlášeného uživatele aplikace Local Display. 2 Plocha: Přizpůsobí barvu textu či pozadí a tapetu plochy. 3 Další: Můžete určit, jestli se má skrýt nebo zobrazit sledování zdrojů a zadat další nastavení související s přihlášením do aplikace Local Display. Další informace se nacházejí v Nápovědě > Plocha > Možnosti > Ostatní ve službě Surveillance Station. 25 Kapitola 5: Nastavení a ovládání aplikace Surveillance Station Local Display

26 Poznámka: Pokud je aplikace Local Display nastavená tak, aby se po přihlášení spustila v Živém zobrazení nebo v Živém zobrazení Celá obrazovka, je možné zaškrtnutím nebo zrušením zaškrtnutí políčka určit, zda se má automaticky rozbalit Panel upozornění. Omezení funkcí Kvůli optimalizaci celkového výkonu aplikace Local Display v zařízení NVR je možné některé funkce ovládat pouze ze služby Surveillance Station prostřednictvím počítače. Podrobné informace se nacházejí zde: Aplikace Živé zobrazení Inteligentní hledání IP kamera Omezení funkcí Analýza živého zobrazení není v aplikaci Local Display podporována. Funkce Inteligentní hledání nejsou v aplikaci Local Display podporovány. Funkce Analýza živého zobrazení, Odstranění zkreslení typu rybí oko nejsou v aplikaci Local Display podporovány. 26 Kapitola 5: Nastavení a ovládání aplikace Surveillance Station Local Display

27 Systém V nabídce Systém je možné zobrazit informace o zařízení NVR a nakonfigurovat nastavení pro službu Surveillance Station. Informace Na kartě Informace je možné zobrazit základní informace o zařízení NVR a následujících položkách: 1 Informace o verzi systému DSM, služby Surveillance Station, aplikace Local Display a balíčku Device Pack 2 Časový server a časové pásmo 3 Externí zařízení Úložiště Na kartě Úložiště je možné zobrazit informace o svazcích a discích v zařízení NVR a konfigurovat nastavení položky Správa mezipaměti. Nastavení Správa mezipaměti je možné konfigurovat také v systému DSM, v hlavní nabídce > Správce úložiště > HDD/SSD > Obecné. Další informace se nacházejí v Nápovědě > Správce úložiště > HDD/SSD v systému DSM. Síť Na kartě Síť je možné konfigurovat síťová nastavení zařízení NVR. Nastavení je možné konfigurovat také v systému DSM, v části Hlavní nabídka > Ovládací panel > Síť > Síťové rozhraní. Další informace se nacházejí v Nápovědě > Ovládací panel > Možnosti připojení > Síť v systému DSM. Čas Na kartě Čas je možné prohlédnout si aktuální čas a nakonfigurovat nastavení času. Nastavení je možné konfigurovat také v systému DSM, v části Hlavní nabídka > Ovládací panel > Místní nastavení > Čas. Další informace se nacházejí v Nápovědě > Ovládací panel > Systém > Místní nastavení > Čas v systému DSM. Upgrade firmwaru Na kartě Upgrade firmwaru je možné sledovat stav verze balíčku Surveillance Station a stanovit, jestli chcete zakázat nebo povolit automatickou aktualizaci služby Surveillance Station. Poznámka: 1. Pokud automatickou aktualizaci povolíte, bude se služba Surveillance Station automaticky aktualizovat na nejnovější verzi. Během instalace nejnovější verze bude aplikace Local Display dočasně nefunkční. 2. Pokud automatickou aktualizaci zakážete, potom je možné, až bude nová verze služby Surveillance Station dostupná, kliknout na možnost Aktualizovat a nainstalovat nejnovější verzi ručně. 27 Kapitola 5: Nastavení a ovládání aplikace Surveillance Station Local Display

28 Příloha Technické údaje A Položka NVR216 Interní disk 3,5" / 2,5" SATA x 2 Maximální hrubá kapacita Port externího zařízení Podporovaný výstup videa Rozlišení 20 TB (2 x pevný disk HDD o kapacitě 10 TB) 70 TB se zařízením DX513 (rozšiřovací jednotka) USB 3.0 x 1 USB 2.0 x 2 esata x 1 Výstup HDMI x 1 Zvukový výstup x 1 Zvukový vstup x x 1080 (1080p), 60 Hz Port LAN 1GbE (RJ-45) x 1 Rozměry (V x Š x H) (mm) 165 x 100 x 225,5 Hmotnost (kg) 0,9 Podporovaný klient Windows 7 a novější Mac OS X 10.7 a novější Ubuntu 12 a novější Podporovaný prohlížeč V systému Windows: Firefox, IE 11 a novější (s výjimkou Microsoft Edge) V systému OS X: Safari 7.0 a novější Souborový systém Podporovaný typ RAID Úřední certifikace Plánované zapnutí/vypnutí Probuzení přes LAN Interní: ext4 Externí: ext4, ext3, FAT, NTFS, HFS+ (pouze čtení) Basic JBOD RAID 0 RAID 1 RAID 5 RAID 6 (s rozšiřovací jednotkou) Synology Hybrid RAID (s rozšiřovací jednotkou tolerance poruchy až 2 disků) FCC třída B CE třída B BSMI třída B Ano Ano Jazyková lokalizace Požadavky na prostředí Síťové napětí: 100 V až 240 V AC Frekvence: 50/60 Hz Provozní teplota: 5 až 45 C (40 až 113 F) Skladovací teplota: -20 až 60 C (-5 až 140 F) Relativní vlhkost: 5% až 95% RV Poznámka: Parametry modelů se mohou měnit bez předchozího upozornění. Nejnovější informace se nacházejí na webu 28

29 Příloha Tabulka kontrolek LED B Kontrolka LED Barva Stav Popis Napájení Modrá Svítí Bliká Zapnuto Spouštění / vypínání Nesvítí Vypnuto Zelená Svítí Svazek je v pořádku Svazek je v omezeném režimu nebo došlo k poruše svazku STATUS Oranžová Bliká Svazek nebyl vytvořen Systém DSM není nainstalován Nesvítí Režim spánku HDD Síť LAN Zelená Svítí Bliká Síť je připojena Síť je aktivní Nesvítí Žádná síť DISK Svítí Disk je připraven a je nečinný Zelená Bliká Přístup k disku Oranžová Svítí Chyba disku / zakázaný port 1 Nesvítí Žádný interní disk Poznámka: Parametry modelů se mohou měnit bez předchozího upozornění. Nejnovější informace se nacházejí na webu 1 Pokuste se zařízení NVR restartovat nebo znovu vložit disky. Poté proveďte kontrolu stavu disků spuštěním diagnostického nástroje výrobce HDD/SSD. Pokud se můžete přihlásit do systému DSM, tak spuštěním vestavěného testu S.M.A.R.T. proveďte kontrolu disků. Pokud se problém nedaří vyřešit, obraťte se na technickou podporu společnosti Synology. 29
