1 Instalační manuál k aplikaci ihc-mirf Rev.: Strana 1 z 13

2 Obsah 1. Úvod Instalace aplikace na mobilní telefon Základní nastavení Ovládání Rev.: Strana 2 z 13

3 1. Úvod Aplikace ihc-mirf jsou určeny k pohodlnému ovládání elektroinstalace RF Control pomocí Vašeho mobilního telefonu. Jedná se o doplněk systému RF Control, a v rámci řešení inels Smart Home Solution bezvadně splyne svou elegancí s každou moderní domácností. Menu je rozděleno do přehledných sekcí, ve kterých jsou ikonami znázorněny jednotlivé funkce. Najdete zde také zrychlený přístup ke svým oblíbeným funkcím a stále máte přehled o tom, co se děje i v okolí Vašeho domu. Díky ihc-mirf (dále jen aplikace ) dokonale ovládáte funkce Vaší bezdrátové elektroinstalace RF Control. Máte tak pod kontrolou osvětlení domu, spínání spotřebičů, kontrolu vytápění. Funkčnost aplikace je možná pouze ze zařízení elan RF-003 nebo elan RF-Wi-00W. Ve Vaší bezdrátové instalaci musí být tento prvek použit. Je určena pro zařízení s ios 6.1 a výše Optimalizováno pro zařízení s obrazovkou o rozlišení 800x480 Jazyk aplikace jde dle jazyka nastaveného ios Nově je taky implementovaná komunikace s kamerami Axis díky nimž můžete sledovat co se děje v okolí vašeho domu. Umožnuje také ovládat několika uživatelům zároveň (zadáním více IP adres). Neumožnuje tvořit týdenní programování a komunikovat s teplotními aktory. Stažení Na app store (pod názvem ihc-mirf) stáhnete aktuální verzi. Instalace aplikace na zařízení 2. Instalace aplikace na mobilní telefon a) Pomocí mobilní telefonu telefonu se připojte k internetu. b) Aktivujte službu app store. c) Do vyhledávacího řádku zadejte heslo inels a dejte vyhledat. d) V seznamu vyberte aplikaci pod označení inels Home Control RF for iphone a otevřete dialog s informace o danné aplikaci. Rev.: Strana 3 z 13

4 hjadvf e) Klikněte na tlačítko Instalovat. f) Po nainstalování aplikace do telefonu se objeví místo tlačítka instalovat, tlačítka otevřít 3. Základní nastavení Úvodní obrazovka po spuštění aplikace. tlačítkem Nastavení vyvoláte menu základního nastavení aplikace. Základní horní lišta telefonu pro návrat z funkcí Záložka Kamery Záložka Scény Základní pracovní plocha aplikace. Po konfiguraci jsou zde zobrazeny základní dlaždice ovládání systému. Záložka Oblíbené Záložka Nastavení Tlačítko nápověda Cílem použití aplikace pro ovládání instalace je, aby po jejím spuštění se nabízelo ihned ovládání elektroinstalace. Abychom tohoto dosíli na co nejmenší počet kliků, a vše požadované se nám nabízelo na základní pracovní ploše, je nutné aplikaci nejprve nastavit a nakonfigurovat. Rev.: Strana 4 z 13

5 a) Záložka Nastavení Volba pro základní konfiguraci aplikace a zařizení, nastavení zařízení ELAN-RF(Wi)-003. Konfigurace projektu instalace, přiřazování adres, párování aktorů, přiřazování ikon apod. Volba pro nastavení záložky Oblíbené Volba pro nastavení záložky Scény Nastavení IP adresu komunikačního rozhraní, prostřednictvím kterého telefon komunikuje s bezdrátovými prvky (ELAN-RF-003, popř. ELAN- RFF-.WI-003). Volba pro nastavení záložky Kamery b) Záložka Nastavení IP Při prvotní konfiguraci zvolte na obrazovce tlačítko Přidat. Po stisku se zobrazí níže uvedená obrazovka Nastavení IP. Seznam zařízení elan Pole pro volitelný název pojmenování zařízení elan v instalaci Pole pro uvedení IP adresy zařízení elan Pole pro nastavení komunikačního portu zařízení elan: standartně port 80. Zaktivované tlačítko pro vymazání Po stisku tlačítka uložit, přejde aplikace na seznam nastavených zařízení. V tomto seznamu zařízení je možné mít nakonfigurovatných několik zařízení a zárověń IP adres. Pro chod aplikace je nutné v seznamu zakštnout daný elan, se kterým má aplikace primárně komunikovat. Pokud chcete přidané zařízení smazat z důvodu chybného zadání nebo nadbytečnost i, můžete přejetím prstu na stranu aktivovat tlačítko pro smazání. Může zde být uveden jeden a tentýž elan, ale s např. dvěma IP adresami, z vnitřní IP adresou v domácí síti a také z veřejnou adresou pro vzdálenou komunikace z místa kdekoliv na světě. Rev.: Strana 5 z 13

6 c) Konfigurace půdorys Tlačítko pro přidání floorplanu Po kliknutí na tlačítko přidat můžet přidat jakýkoliv obrázek ze svého telefonu který chcete aby se později zobrazoval například v aplikaci pro TV. Ikdyž se floorplan, který si zvolíte při tvorbě místnosti nebude v aplikaci Vašeho telefonu zobrazovat, je nutný jej při vytváření místnosti. d) Místnosti Okno pro vepsání názvu místnosti Okno pro volnu ikony místnost i Okno pro přidíní předem uloženého půdorysu Okno pro zobrazení zvoleného půdorysu Tlačítko pro uložení zvolené místnost i Rev.: Strana 6 z 13

7 Místnosti si můžete libovolně pojmenovat i s diakritikou zadáním názvu do pole název místnosti. Typ místnosti si volíte podle toho jaká ikona Vám bude k dané místnosti lépe pasovat. e) Zařízení Přidání RF aktorů Zde zadáváte libovolný název zařízení Okno pro vepsání adresy přidávaného aktoru (např.001a2b) Okno pro výběr typu aktoru Okno pro výběr typu zařízení Tlačítko pro uložení přidávaného zařízení Pro přidání zařízení, které chcete aplikací ovládat stačí vyplnit čtyři pole dle obrázku a uložit. Poté po kliknutí na ikonu zařízení se vám již zobrazí přidané zařízení. Pokud chcete zařízení odebrat tak přidržíte na něm prst do té doby než zařízení zmizí. Pokud chcete zařízení pouze přejmenovat nebo jakkoliv jinak upravit, klikněte na něj krátce pro otevření jeho nastavení. Rev.: Strana 7 z 13

8 Přidané zařízení které lze upravovat Po přidání místností a všech zařízení ještě musíte zařízení přiřadit k místnostem v kterých se nacházejí, což samozřejmě není podmínka a zařízení můžete libovolně přidat třeba i do všech místností. To provedete kliknutím na tlačítko přiřadit kde si vyberete místnost do které chcete zařízení přiřadit. A poté si potvrzovacími tlačítky zvolíte které prvky budou v dané místnosti. Výběr místnost i pro přidání zařízení Potvrzovací tlačítko při výběru zařízení Tlačítko další pro pokračování a následné uložení Pokud jste si zvolili zařízení k vybrané místnosti pokračujte zmáčknutím tlačítka další v pravém dolním rohu pro zobrazení potvrzovací obrazovky kde přidání potvrdíte tlačítkem uložit. Pro změnu přidaných zařízení postupujte stejně, s rozdílem že jen měníte stav potvrzovacích tlačítek při výběru zařízení. Rev.: Strana 8 z 13

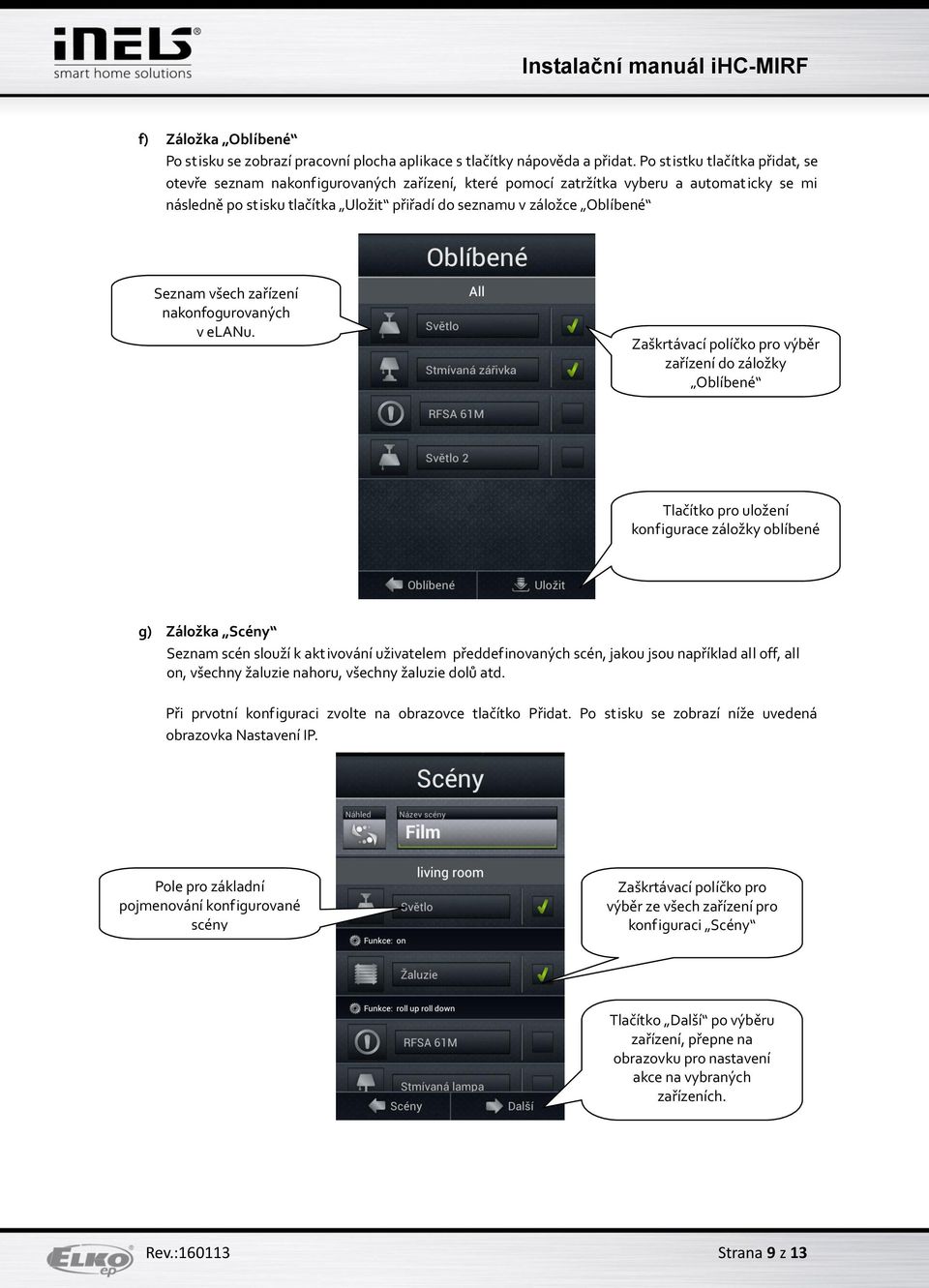

9 f) Záložka Oblíbené Po stisku se zobrazí pracovní plocha aplikace s tlačítky nápověda a přidat. Po stistku tlačítka přidat, se otevře seznam nakonfigurovaných zařízení, které pomocí zatržítka vyberu a automaticky se mi následně po stisku tlačítka Uložit přiřadí do seznamu v záložce Oblíbené Seznam všech zařízení nakonfogurovaných v elanu. Zaškrtávací políčko pro výběr zařízení do záložky Oblíbené Tlačítko pro uložení konfigurace záložky oblíbené g) Záložka Scény Seznam scén slouží k akt ivování uživatelem předdefinovaných scén, jakou jsou například all off, all on, všechny žaluzie nahoru, všechny žaluzie dolů atd. Při prvotní konfiguraci zvolte na obrazovce tlačítko Přidat. Po stisku se zobrazí níže uvedená obrazovka Nastavení IP. Pole pro základní pojmenování konfigurované scény Zaškrtávací políčko pro výběr ze všech zařízení pro konfiguraci Scény Tlačítko Další po výběru zařízení, přepne na obrazovku pro nastavení akce na vybraných zařízeních. Rev.: Strana 9 z 13

10 Zadefinované pojmenování konfigurované scény Rolovací lišta vybraných zařízení ve vytvářené scéně. Primárně je vybrané zařízení na prostřední pozici rolovací lišty v pod názvem scény. Nastavení akce u stmívacího aktoru, zde je možné nastavit požadovaný jas, které se na aktoru nastaví v případě vyvolání scény. a) Záložka Kamery Pokud si přejete mít kamery více po ruce, můžete si přidat kamery do rychlého zobrazení Dlaždic. V aplikacích ihc je možné i nahlížení na aktuální obraz (stream) z domácíh bezpečnostních IP kamer Axis. Při prvotní konfiguraci zvolte na obrazovce tlačítko Přidat. Po stisku se zobrazí níže uvedená obrazovka s nastavení k IP kamerám Axis. Aplikace umožnuje zobrazení kamery na celou obrazovku a vyvolání panelu PTZ pro její ovládání se provádí podržením prstu na příslušném náhledu kamery Pole pro uvedení IP adresy instalované kamery Pole pro volitelný název pojmenování IP kamery Např. Obývák Pole typ kamery, zde je výběrové pole z přednabídkou výrobce Axis Pole pro zadání přihlašovacího jméno k přidávané IP kameře. Pole pro zadání přihlašovacího hesla k přidávané IP kameře. Rev.: Strana 10 z 13

11 Po vyplnění všech požadovaných položek na obrazovce stlačte tlačítko Uložit. Aplikace provede uložení nastavení a automaticky přidá kameru do seznamu zařízení do záložky Kamery. Chceme-li kameru se seznamu trvale odstranit, odmazat, podržíme dlouze prst na danné položce v seznamu. Záložka Kamery s nadefinovanými kamerami a náhledem na kameru v pozici dlaždice na pracovní ploše. Rozkliknutá dlaždice nadefinované IP kamery v aplikaci ihc. Obraz videa (streamu) z kamery se již automaticky převrací dle povolených služeb na telefonu. 4. Ovládání PTZ ovládací prvky Dlaždice Hlavní zobrazení v aplikacích ihc jsou takzvané Dlaždice. Je to obecný přehled prvků, kde můžeme na první pohled vidět dle podsvícených nebo nepodsvícených ikon aktivní či neaktivní prvky v inteligentní elektroinstalaci inels Home Control. Na základě předchozí kroku konfigurace a nastavení se nám na uvodní obrazovce zobrazí výchozí dlaždice aplikace, ať jsou přiděleny dle prvků po pokojích ( rooms jako living room ) nebo do skupin (jako je vidět na obrazovce např. Lights nebo All ). Pokud si přejeme přejít se zobrazení Dlaždic na zobrazení Seznam, stačí kliknout na název dlaždice např. Lighst a rozbalí se nám menu v dané dlaždici ( rooms ). Základní přehled nakonfigurovaných dlaždic v menu aplikace. Dlaždice Living room Dlaždice je-li konfigurace uspořádána tak, že je na úvodní obrazovce je více jak 6 dlaždic, pohyb mezi nimi se provádí tahem prstu po obrazovce tzv. rolování Tlačítko pro konfiguraci systému a nastavení z aplikace Rev.: Strana 11 z 13

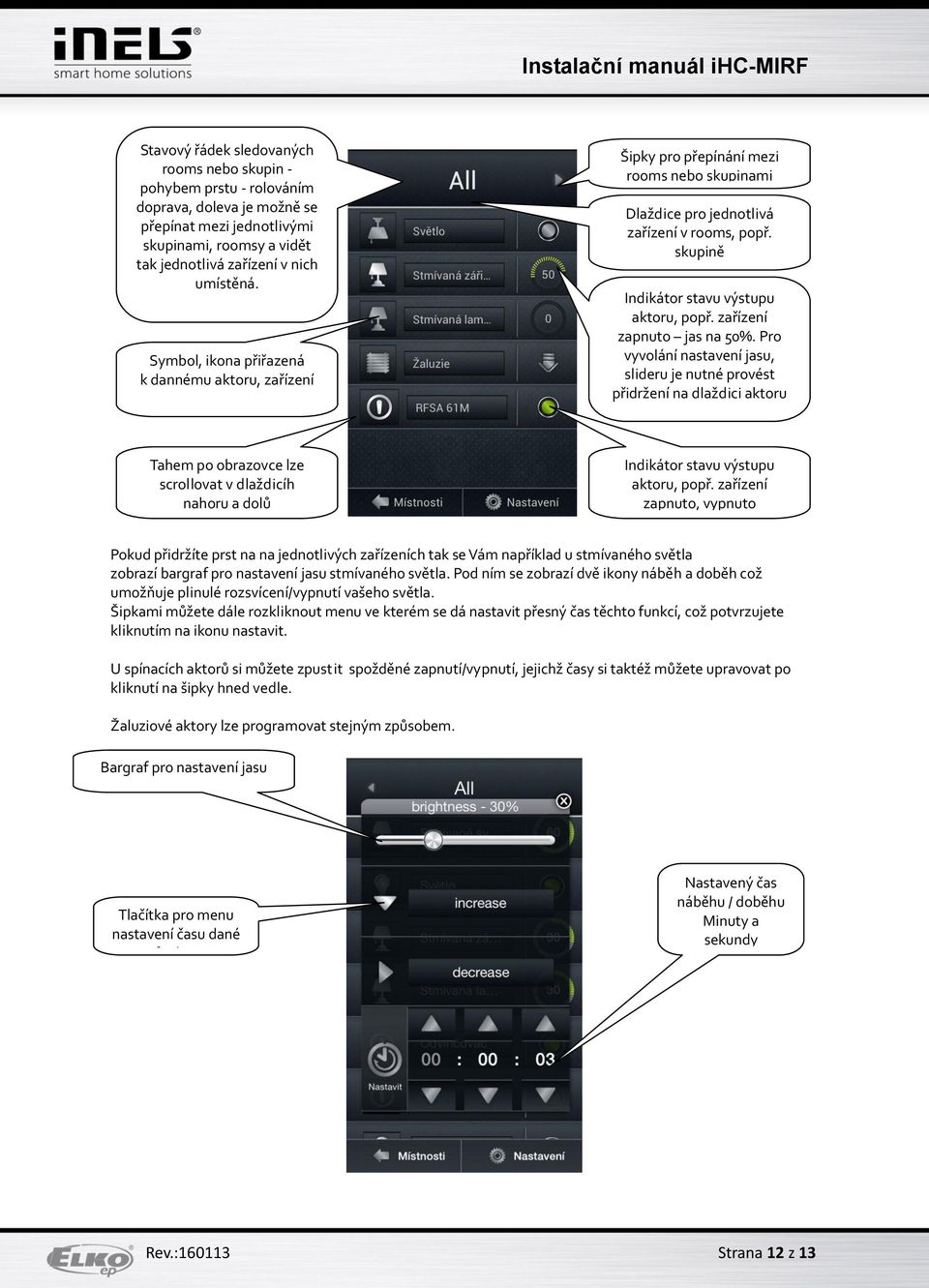

12 Stavový řádek sledovaných rooms nebo skupin - pohybem prstu - rolováním doprava, doleva je možně se přepínat mezi jednotlivými skupinami, roomsy a vidět tak jednotlivá zařízení v nich umístěná. Symbol, ikona přiřazená k dannému aktoru, zařízení Šipky pro přepínání mezi rooms nebo skupinami Dlaždice pro jednotlivá zařízení v rooms, popř. skupině Indikátor stavu výstupu aktoru, popř. zařízení zapnuto jas na 50%. Pro vyvolání nastavení jasu, slideru je nutné provést přidržení na dlaždici aktoru Tahem po obrazovce lze scrollovat v dlaždicíh nahoru a dolů Indikátor stavu výstupu aktoru, popř. zařízení zapnuto, vypnuto Pokud přidržíte prst na na jednotlivých zařízeních tak se Vám například u stmívaného světla zobrazí bargraf pro nastavení jasu stmívaného světla. Pod ním se zobrazí dvě ikony náběh a doběh což umožňuje plinulé rozsvícení/vypnutí vašeho světla. Šipkami můžete dále rozkliknout menu ve kterém se dá nastavit přesný čas těchto funkcí, což potvrzujete kliknutím na ikonu nastavit. U spínacích aktorů si můžete zpustit spožděné zapnutí/vypnutí, jejichž časy si taktéž můžete upravovat po kliknutí na šipky hned vedle. Žaluziové aktory lze programovat stejným způsobem. Bargraf pro nastavení jasu Tlačítka pro menu nastavení času dané funkce Nastavený čas náběhu / doběhu Minuty a sekundy Rev.: Strana 12 z 13

13 Stiskem tlačítka zpustíte pozvolné rozsvěcování Stiskem tlačítka spustíte zpožděné zapnutí U spožděného sepnutí/vypnutí lze čas prodloužit až na 1 hodinu Tlačítka pro nastavení času plynulého vypnutí / zapnutí Stiskem tlačítka zpustíte pozvolné zhasínání Stiskem tlačítka spustíte zpožděné zapnutí U žaluziových aktorů platí nastavení jednoho času pro oba směry. Tlačítko pro vytáhnutí žaluzií Tlačítko pro zatáhnutí žaluzií Zastavení chodu žaluzií Nastavení barvy RGB světla Nastavení jasu RGB světla Nastavení času chodu žaluzií Vypnutí / zapnutí RGB světla Režim Cirkus automatická změna barev Aktuálně zvolená barva Po přidržení prstu na RGB aktoru se Vám zobrazí menu pro nastavení barvy,jasu a režimu rozsvěcování. Rev.: Strana 13 z 13
