1 PC-D249-1(2) Uživatelský a instalační manuál PC-D249-1 PC-D249-2

2 1.Mechanické části a funkce Kamera Reproduktor LED Jmenovka 188 mm Zvonk. tlačítko Mikrofon 110 mm Pohled z boku Montážní box 2.Konektory JP/LK BUS PL S+ S- Svorkovnice připojení -1-

3 JP/LK: Přepínač ovládání zámku, výběr typu zámku, viz kapitola 5.2.1, Svorkovnice připojení: Pro připojení sběrnice a el. zámku. BUS: Připojení 2-vodičové nepolarizované sběrnice. PL: Připojení k (+) pólu volitelného externího zdroje pro napájení el. zámku. S+: Připojení (+) pólu el. zámku. S-: Připojení (-) pólu el. zámku (pouze při napájení zámku z dveřní jednotky, v případě použití externího napájecího zdroje pro el. zámek nebude (S-) připojen). 3.Specifikace Napájení : DC 24V; Napájení zámku: 12Vdc, 300mA(z dveřní jednotky); Proudový odběr: v klidu 33mA; v provozu 110mA; Kamera: Color ARS; 650 TV Lines; Čas odemknutí: 1~30s(Default 1s); Provozní teplota: -15ºC ~ 55ºC; Rozměry: 188(H) 110(W) 39(D)mm. 4.Montáž 4.1 Montáž

4 4.2 Montáž jmenovky Odstraňte plastový kryt jmenovky, vložte nadepsanou papírovou jmenovku a vraťte plastový kryt zpět do panelu jednotky. Štítek se jménem krok 1 Odšroubejte šroubky. krok 2 Vyměňte štítek se jménem. 5.Zapojení vodičů 5.1 Základní zapojení L1 L2 PL S+ S- DIPS - Odchozí tlačítko ON Switch -3-

5 5.2 Zapojení elektrického zámku Napájení zámku z dveřní jednotky Poznámka: 1. Použijte el. zámek typu Power-on-to-unlock (odemčení připojením napájení). 2. Napájení napětí zámku je 12VDC a max. odběr zámku 250 ma. 3. Není možné nastavení času odemčení zámku pro odchozí tlačítko (OT). 4. Parametr Unlock Mode nastavitelný na monitoru je třeba ponechat na továrním nastavení Při připojení elektromechanického zámku ponechat přepínač v pozici Při připojení elektromagnetického zámku ponechat přepínač v pozici * OT BUS připojení elektromagnetického zámku - pozice 1-2. připojení elektromechanického zámku - pozice 2-3. PL S+ S- zámek Napájení zámku z externího zdroje Poznámka:: 1. Externí napájení musí být v souladu s použitým zámkem. 2. Přepínač (jumper) před připojením je nutno odstanit. 3. Nastavit Unlock Mode (parametr nastavitelný na monitoru) pro správný typ zámku. Odstranit propojku BUS PL S+ S- Power-on-to-unlock Režim=0 (standartní) Power-off-to-unlock Režim=1 Externí zdroj zámek -4-

6 L1 L2 PL S+ S- L1 L2 PL S+ S- L1 L2 PL S+ S- L1 L2 PL S+ S Nastavení parametru pro odemknutí (z monitoru)) About Local Address Video Standard AUTO System Verson Display Driver 1.0 Front 1.0 UI 1.0 _ INSTALLER SETUP Stisknout ikonku v hlavním menu. 2.Stisknout UNLOCK tlačítko na dobu 2s. 3.Nastavit parametr na digitální klávesnici Poznámka: 1.musí být správně připojena jednotka PC-D249-1(2) před nastavením. 2.parametr bude uložen do jednotky PC-D249-1(2), takže je třeba nastavit parametr pouze na jednom. instalovaném monitoru. 3.Přesný návod naleznete v uživatelském manuálu jednotlivého monitoru. Tento příklad nastavení je pro monitor PM-D275TMD. 5.3 Zapojení s více dveřními jednotkami 4# Jednotka 3# Jednotka 2# Jednotka 1# Jednotka (Device Address:3) (Device Address:2) (Device Address:1) (Device Address:0) 100~240VAC A B C D DBC4A OFF ON Impedanční switch -5-

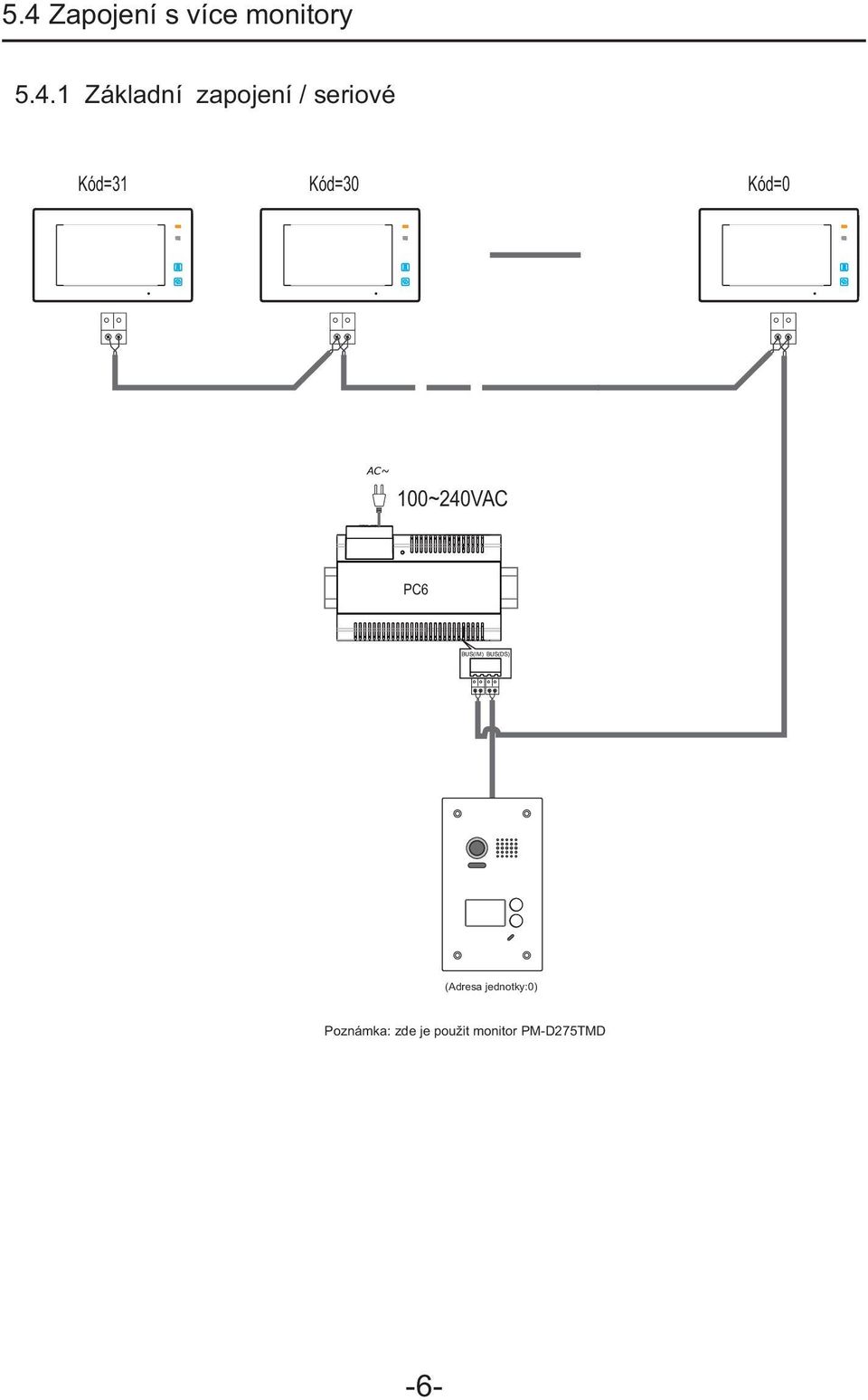

7 5.4 Zapojení s více monitory Základní zapojení / seriové Kód=31 Kód=30 Kód=0 100~240VAC (Adresa jednotky:0) Poznámka: zde je použit monitor PM-D275TMD -6-

8 5.4.2 Zapojení s rozbočovačem DBC4 Kód=31 Kód=30 impedanční switch OFF ON OFF ON A B C D DBC4A A B C D DBC4A Kód=29 Kód=28 Kód=3 Kód=2 impedanční switch Kód=1 Kód=0 100~240VAC (Adresa jednotky:0) Poznámka: zde je použit monitor PM-D275TMD -7-

9 7.Požadavky na kabeláž Kabely pro 2-drátový systém se používají výhradně kroucené a nastíněné. Maximální vzdálenost vedení je závislá na kvalitě a druhu použitých kabelů Poslední monitor monitor dva až čtyři monitory monitor monitor DBC4A B C 100~240VAC Počet monitorů < 20 Použitý kabel A B C Kroucený kabel 2x0.75 mm Kroucený kabel 2x1 mm A Počet monitorů > 20 Použitý kabel A B C Kroucený kabel 2x1 mm Kroucený kabel 2x1.5 mm Poznámka: Při využití více párů v kabelu, např. u kabelu UTP GAT5, je nutné dodržet správné kroucení tj. spojit barvy a spojit bíle od barvy. 8
