VHC-1-FP / VHC-1-FP-ZAP

Rozměr: px
Začít zobrazení ze stránky:

Download "VHC-1-FP / VHC-1-FP-ZAP"

Transkript

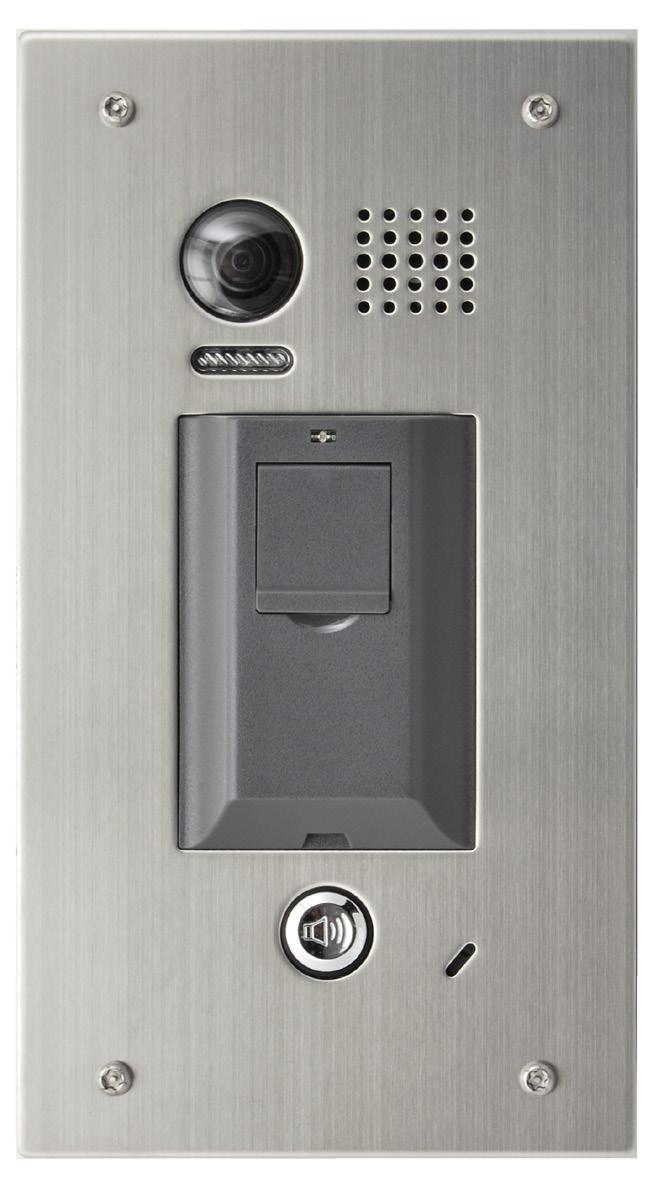

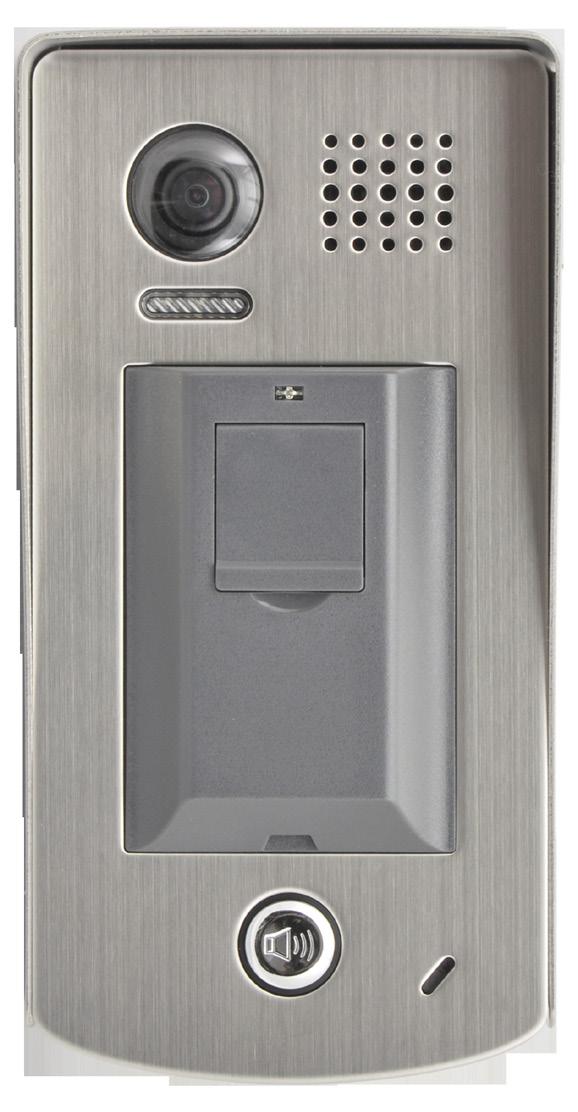

1 VHC-1-FP / VHC-1-FP-ZAP Instalační manuál Venkovní videojednotka se čtečkou otisků VARIANT plus, spol. s.r.o., U Obůrky 5, TŘEBÍČ, tel.: technická linka (pracovní doba 7:00 15:30) evs@variant.cz Tato dokumentace je vytvořena pro potřeby společnosti VARIANT plus, spol. s r.o. a jejích zákazníků. Dokumentace je určena pouze a výhradně pro řádně proškolené pracovníky. Žádná její část nesmí být dále jakkoli šířena nebo dále zveřejňována bez předchozího písemného souhlasu společnosti VARIANT plus. Přestože bylo vynaloženo veškeré úsilí, aby informace v tomto manuálu byly úplné a přesné, nepřebírá naše firma žádnou odpovědnost v důsledku vzniklých chyb nebo opomenutí. Společnost VARIANT plus si vyhrazuje právo uvést na trh zařízení se změněnými softwarovými nebo hardwarovými vlastnostmi kdykoliv a bez předchozího upozornění. Dokumentace vytvořena dne: Poslední aktualizace dne: Vždy si zkontrolujte aktuálnost manuálu na webu v kartě Ke stažení u daného výrobku! VARIANT plus s.r.o.

2 Obsah OBSAH POPIS TECHNICKÉ PARAMETRY MONTÁŽ ZAPOJENÍ ZAPOJENÍ ZÁMKŮ Napájení zámku z dveřní jednotky Napájení zámků z externího zdroje ZÁKLADNÍ ZAPOJENÍ ZAPOJENÍ VÍCE VENKOVNÍCH JEDNOTEK ZAPOJENÍ VÍCE VNITŘNÍCH JEDNOTEK ZAPOJENÍ VÍCE VNITŘNÍCH JEDNOTEK -HVĚZDICOVĚ NASTAVENÍ NASTAVENÍ ADRESY VENKOVNÍ JEDNOTKY NASTAVENÍ ČASU OTEVŘENÍ ZÁMKU NASTAVENÍ TÓNU VENKOVNÍ JEDNOTKY PŘI VYZVÁNĚNÍ ADMINISTRACE OTISKŮ AUTORIZACE MASTER OTISKU ZMĚNA MASTER OTISKU REGISTRACE UŽIVATELSKÉHO OTISKU SMAZÁNÍ UŽIVATELSKÉHO OTISKU SMAZÁNÍ VŠECH UŽIVATELSKÝCH OTISKŮ NASTAVENÍ JEDNOTKY DO TOVÁRNÍCH HODNOT POUŽÍTÍ JEDNOTKY ADRESOVÁNÍ VNITŘNÍCH JEDNOTEK TABULKA ADRESY U VNITŘNÍCH VIDEOJEDNOTEK VT-D-SL, VT-D-39 A VT-D-70-TM KABELÁŽ

3 1 Popis 1.1 Technické parametry Napájení Odběr klid/aktivní Napájení zámku 24V DC (kompatibilní zdroje VT-PS24V4A5, VT-SEP+PS24V1A5) 40mA/200mA z jednotky: max. 280mA Počet ovládaných zámků 1 ext. zdroj: zatížení relé max. 24V/1A DC/AC Typ zámku NO Doba aktivace zámku 1-30s Regulace hlasitosti reproduktoru Nastavení citlivosti mikrofonu Kamera Nastavení kamery ne ne Color ARS, 500 TV řádků ne Úhel záběru kamery 105 LED přísvit Doba hovoru Odchodové tlačítko Otevření přiložením otisku ano 90s ano (pouze při napájení zámku z jednotky) ano Počet nahraných otisků 200 Pracovní teplota -20 až 45 C Prostředí venkovní / vnitřní Krytí IP 44 Instalace Zapojení Provedení Rozměry Hmotnost VHC-1-FP povrchová / VHC-1-FP-ZAP zápustná 2-drátové nepolární masivní nerezový kryt VHC-1-R š 93 x v 182 x h 44 mm (se stříškou) VHC-1-R-ZAP š 120 x v 220 x h 50mm (zápustná krabice š 98 x v 198 x h 50 mm) 670g (včetně stříšky) 1010g (včetně instal. krabice) 3

4 4

5 2 Montáž VHC-1-FP-ZAP: 5

6 3 Zapojení 3.1 Zapojení zámků Napájení zámku z dveřní jednotky Upozornění: - Zámek musí být typu Power-on-to-unlock -otevření při připojení napájení - Maximální odběr zámku musí být 280mA/12V DC - Nelze nastavit dobu otevření při použití odchodového tlačítka - Parametr UNLOCK MODE, který se nastavuje ve vnitřním monitoru musí být nastaven na 0: poweron-to-unlock(továrně nastaveno), popis nastavení v manuálu vnitřní jednotky Zapojení jednoho zámku: Napájení zámků z externího zdroje Upozornění: - Typ externího napájení je nutno použít v závislosti na zámku a zatížení relé max. 24V DC/AC 1A - Propojka musí být odstraněn před zapojením externího zdroje - Parametr UNLOCK MODE, který se nastavuje ve vnitřním monitoru musí být nastaven dle typu zámku: 0: power-on-to-unlock(továrně nastaveno) otevření při připojení napájení 1: power-off-to-unlock otevření při odpojení napájení popis nastavení v manuálu vnitřní jednotky 6

7 3.2 Základní zapojení Na obrázku je základní zapojení jedné venkovní jednotky a monitoru. Systém je napájen ze zdroje VT-SEP+PS24V1A5. Zapojení a nastavení VT-SEP+PS24V1A5 naleznete v manuálu u daného výrobku. 3.3 Zapojení více venkovních jednotek Max. 4 venkovní jednotky Zapojení a nastavení VT-BUS4A, VT-SEP, VT-PS24V4A5 naleznete v manuálech od příslušných modulů. 7

8 3.4 Zapojení více vnitřních jednotek Zapojení a nastavení VT-SEP, VT-PS24V4A5 naleznete v manuálech od příslušných modulů. Nastavení adresy monitorů dle instalačního manuálu daného monitoru. 8

9 3.5 Zapojení více vnitřních jednotek -hvězdicově Zapojení a nastavení VT-SEP, VT-PS24V4A5, VT-BUS4A naleznete v manuálech od příslušných modulů. Nastavení adresy monitorů dle instalačního manuálu daného monitoru. 9

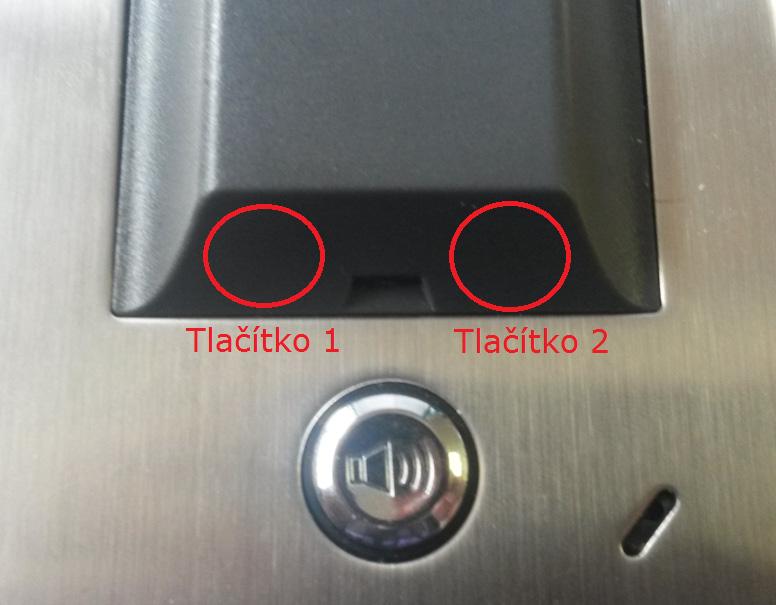

10 4 Nastavení Níže popsané kroky nastavení využívají dotykových tlačítek znázorněných na obrázku, stav je signalizován pomocí LED 1 a LED Nastavení adresy venkovní jednotky Každá venkovní jednotka musí mít nastavenu svoji adresu 0 3, pokud je v systému pouze jedna venkovní jednotka, musí mít adresu 0. Venkovní jednotka má adresu 0 nastavenu továrně z výroby. Připojte venkovní jednotku k napájení a do 10s po připojení stiskněte a držte tlačítko 2 po dobu 3 sekund. LED1 : bliká červeně Zvuk: píííp pip Současně stiskněte a držte po dobu 3s tlačítko 1 a tlačítko 2 LED1: zhasne Zvuk: píííp pip Stiskněte tlačítko 2 Každé další stisknutí tlačítka 2 nastaví další adresu v pořadí adresa LED 1 Zvuk ADR=0 Zelená 1x blik 1x píííp ADR=1 ADR=2 ADR=3 Zelená 2x blik Zelená 3x blik Zelená 4x blik 2x píííp 3x píííp 4x píííp Pokud není zmáčknuto žádné tlačítko, ukončí se po 10s nečinnosti programovací režim a jednotka se vrátí do pohotovostního režimu. LED1 = svítí červeně, zvuk: pip píííp 10

11 4.2 Nastavení času otevření zámku Čas zámku lze nastavit buď přes programovací režim vnitřní jednotky - monitoru(viz příslušný instalační manuál monitoru-max. nastavitelný čas závisí na typu monitoru) nebo přímo na venkovní jednotce. Připojte venkovní jednotku k napájení a do 10s po připojení stiskněte a držte tlačítko 2 po dobu 3 sekund. LED1 : bliká červeně Zvuk: píííp pip Stiskněte a držte tlačítko 1 po dobu 3s LED1: zhasne Zvuk: píííp pip Stiskněte a držte tlačítko 2, každá sekunda co je tlačítko stisknuto odpovídá sekundě otevření zámku LED1: zelená bliká 1x za sekundu Zvuk: 1x píííp/s Pozn. pokud je v posledním kroku tlačítko drženo déle než 30s, zůstane nastavena max. možná hodnota tj.30s. Pokud není zmáčknuto žádné tlačítko, ukončí se po 10s nečinnosti programovací režim a jednotka se vrátí do pohotovostního režimu. LED1 = svítí červeně, zvuk: pip píííp 4.3 Nastavení tónu venkovní jednotky při vyzvánění Režim A: tón jen jednou po zazvonění Režim B: tón po celou dobu vyzvánění Režim C: vypnutí tónu Připojte venkovní jednotku k napájení a do 10s po připojení stiskněte a držte tlačítko 2 po dobu 3 sekund. LED1 : bliká červeně Zvuk: píííp pip Stiskněte a držte tlačítko 2 po dobu 3s LED1: zhasne Zvuk: píííp pip Stiskněte a držte tlačítko 2, Každé další stisknutí tlačítka 2 nastaví další režim režim LED1 Zvuk A B Zelená 1x blik Zelená 2x blik 1x píííp 2x píííp C Zelená 3x blik 3x píííp 11

12 5 Administrace otisků - Do jednotky je možné zaregistrovat až 200 uživatelských otisků O metodě čtení otisků U čteček otisků prstů je potřeba si uvědomit, že autorizace probíhá na základě scanu a porovnání obrazu s pamětí. Chybovost může vznikat jak v procesu scanování, tak ve změně stavu média (prstu); prst podléhá okolním vlivům (zašpinění, rozmočení atd.). Výrobce proto musí volit kompromis mezi chybně povoleným a chybně odmítnutým přístupem. Oproti čtečkám karet, kde je chybovost prakticky nulová, je potřeba u čteček otisků prstu počítat s tím, že v některých případech může dojít k chybnému odmítnutí prstu. Z hlediska bezpečnosti výrobce spíše volí variantu chybně odmítnutí než chybné povolení. Čtečka se dokáže vyrovnat s natočeným prstem a částečně i s jeho nepřesným přiložením. Pozor je potřeba dávat na znečištěné prsty a čistotu čtecí plochy. Je zcela nevhodné používat čtečku otisku prstu v provozech a prostředích s předpokládaným znečištěním (olej, mour, cement, vápno, uživatelé se znečištěnými prsty atd.). O načtení Nejdůležitější krokem pro správnou a spolehlivou funkci čtečky je prvotní zapsání prstu do paměti čtečky. Je-li uložený obraz nejasný nebo zkreslený, je při porovnání s reálným otiskem pravděpodobnost chyb vysoká. PROCESU ZÁPISU UŽIVATELŮ VĚNUJTE ZVÝŠENOU POZORNOST. Prst přitlačte na skleněnou plochu, aby došlo k vytvoření plochého obrazce pro uložení - aby se prst trochu rozplácnul. Pouhé lehké přiložení nebo jen dotyk na skleněnou plochu nevytvoří dostatečný obraz pro scan. Chybovost tímto výrazně roste. Přikládání prstu U čteček otisku prstu je velmi důležité přiložení prstu pro správnou funkci načtení. Pro vyhodnocení mapy prstu je nejdůležitější část označená šipkou. Z daktyloskopického hlediska je pouze tato část jedinečná a obsahuje dostatečné množství bodů pro uložení a následné porovnání. Špatný sken označený křížkem obsahuje pouze čáry. Při uložení tohoto obrazu do paměti a následné porovnávání těchto obrazů vede často k chybnému vyhodnocení. SPRÁVNÉ PŘIKLÁDÁNÍ PRSTU JE ZÁKLADNÍ PODMÍNKA PRO SPRÁVNOU FUNKCI!! 5.1 Autorizace master otisku Připojte venkovní jednotku k napájení a do 10s po připojení stiskněte a držte tlačítko 1 po dobu 3 sekund. LED1,LED2 : zhasnuto Zvuk: píííp,pip Přiložte otisk na senzor LED1: zelená 3x blik modrá Zvuk: píííp, pip LED1: červená 3x blik Zvuk: pip,pip,pip Přiložte otisk na senzor LED1: zelená 3x blik červená LED2: svítí Zvuk: píííp LED1: červená 3x blik zhasnuto Zvuk: pip,pip,pip Po druhém úspěšném přiložení otisku, je master otisk zaregistrován a jednotka se vrátí do pohotovostního režimu. Pokud není žádná operace, ukončí se po 10s nečinnosti programovací režim a jednotka se vrátí do pohotovostního režimu. LED1 = svítí červeně, zvuk: pip píííp 12

13 5.2 Změna master otisku Připojte venkovní jednotku k napájení a do 10s po připojení stiskněte a držte tlačítko 1 po dobu 3 sekund. LED1: červená svítí Zvuk: píííp,pip Přiložte master otisk na senzor LED1: zhasnuto Zvuk: píííp, pip LED1: červená 3x blik červená Zvuk: pip,pip,pip Přiložte nový master otisk na senzor LED1: zelená 3x blik modrá Zvuk: píííp,pip LED1: červená 3x blik zhasnuto Zvuk: pip,pip,pip Přiložte podruhé nový master otisk na senzor Po druhém úspěšném přiložení master otisku otisku, je master otisk změněn a jednotka se vrátí do pohotovostního režimu. Pokud není žádná operace, ukončí se po 10s nečinnosti programovací režim a jednotka se vrátí do pohotovostního režimu. LED1 = svítí červeně, zvuk: pip píííp LED1: zelená 3x blik červená LED2: svítí Zvuk: píííp LED1: červená 3x blik zhasnuto Zvuk: pip,pip,pip 5.3 Registrace uživatelského otisku Přiložte na snímač master otisk Stiskněte tlačítko 1 Přiložte uživatelský otisk, který chcete přidat do systému Přiložte podruhé uživatelský otisk, který chcete přidat do systému LED1: zelená svítí LED2: zhasnuta Zvuk: píííp pip LED1: zhasnuta LED2: bliká Zvuk: píííp pip Po druhém úspěšném přiložení otisku otisku, je možné začít zadávat další otisk. LED1: zelená 3x blik modrá LED2: pomalu bliká Zvuk: píííp, pip LED1: červená 3x blik zhasnuto LED2: pomalu bliká Zvuk: pip,pip,pip LED1: zelená 3x blik zhasnuta LED2: pomalu bliká Zvuk: píííp LED1: červená 3x blik zhasnuto LED2: pomalu bliká Zvuk: pip,pip,pip Pokud není žádná operace, ukončí se po 10s nečinnosti programovací režim a jednotka se vrátí do pohotovostního režimu. LED1 = svítí červeně, zvuk: pip píííp 13

14 5.4 Smazání uživatelského otisku Přiložte master otisk LED1: zelená svítí LED2 : zhasnuto Zvuk: píííp,pip Stiskněte tlačítko 2 LED1: zhasnuta LED2: pomalu bliká Zvuk: píííp, pip Přiložte uživatelský otisk, který chcete smazat LED1: zelená 3x blik zhasnuta LED2: rychle bliká Zvuk: píííp,pip Po smazání otisku, je možné mazat další otisk. LED1: červená 3x blik zhasnuto LED2: rychle bliká Zvuk: pip,pip,pip Pokud není žádná operace, ukončí se po 10s nečinnosti programovací režim a jednotka se vrátí do pohotovostního režimu. LED1 = svítí červeně, zvuk: pip píííp 5.5 Smazání všech uživatelských otisků Přiložte master otisk LED1: zelená svítí LED2 : zhasnuto Zvuk: píííp,pip Stiskněte tlačítko 1 zároveň s tlačítkem 2 LED1: zhasnuta LED2: 2xblikne Zvuk: píííp, pip Pokud není žádná operace, ukončí se po 10s nečinnosti programovací režim a jednotka se vrátí do pohotovostního režimu. LED1 = svítí červeně, zvuk: pip píííp Přiložte master otisk LED1: zelená 3x blik červená LED2: svítí Zvuk: píííp LED1: červená 3x blik zhasnuto LED2: 2xblikne Zvuk: píííp,pip,pip 5.6 Nastavení jednotky do továrních hodnot Nastavení jednotky do továrních hodnot je i jediná možnost jak změnit master otisk pokud nemáte původní master otisk. 1) Vypněte jednotku od napájení. 2) Zmáčkněte tlačítko volání a držte jej. 3) Připojte napájení a pusťte tlačítko volání. LED1:zhasnuta LED2:bliká zvuk:2pííp,pip 4) Stiskněte tlačítko volání a držte jej 3s LED1:červená LED2:bliká zvuk:2pííp,pip 5) Stiskněte podruhé tlačítko volání a držte jej 3s LED1:modrá LED2:bliká zvuk:2pííp,pip 6) Stiskněte potřetí tlačítko volání a držte jej 3s. LED1:zelená 5x blik zelená svítí, LED2:bliká zvuk:2pííp,pip, po cca 2s se jednotka vrátí do pohotovostního stavu LED1=červená svítí, LED2: svítí 6 Použítí jednotky Vyzvánění na vnitřní jednotku/y: Po zmáčknutí tlačítka volání začne jednotka volat na vnitřní jednotku/y. Jednotka volá na rozsah adres vnitřních jednotek Vždy musí být jedna vnitřní jednotka nastavena na adresu 0. Otevření zámku pomocí otisku: Po přiložení registrovaného uživatelského otisku a jeho úspěšné autorizaci (LED1 zelená + dlouhé pípnutí), sepne relé dveřního zámku na dobu dle nastavení. Při neúspěšné přečtení otisku LED1 3x blikne červeně a 3x krátce pípne. 14

15 7 Adresování vnitřních jednotek Každá vnitřní jednotka v systému musí mít svoji adresu. Jednotky VT-D-40-SL,VT-D-70-T, VT-D-70-TM2 se adresují softwarově přes instalační menu jednotky, postup nastavení adresy u těchto jednotek je uveden v instalačním manuálu u příslušné jednotky. U jednotek VT-D-SL, VT,D-SL2, VT-D-39 a VT-D-70-TM se adresa nastavuje pomocí přepínačů na zadní straně jednotky. Přepínače 1-5 na vnitřních jednotkách monitorech, udávají adresu ID příslušného monitoru v systému. Přepínač č.6 se nastavuje do polohy ON pouze u posledního monitoru při paralelním řazení. Pokud jsou monitory zapojeny hvězdicově přes modul VT-BUS4A, nastaví se přepínač č.6 do polohy ON na všech těchto jednotkách. 7.1 Tabulka adresy u vnitřních videojednotek VT-D-SL, VT-D-39 a VT-D-70-TM Pokud je více monitorů v jednom prostoru(max.4), je možné jim nastavit stejnou adresu, ale jeden z monitorů musí být nastaven na Master a ostatní na Slave, toto nastavení se provádí softwarově v instalačním menu vnitřní jednotky. Popis je uveden vždy v manuálu od příslušné vnitřní jednotky. 15

16 8 Kabeláž Kabely pro dvoudrátový systém se používají výhradně kroucené a nestíněné. Vzdálenosti závisí na odběru komponent v systému. Čím větší odběr, tím větší jsou úbytky na vedení. Minimální napětí při aktivaci (tj. aktivní monitor, vyzvánění, sepnutý zámek) na jednotlivých komponentách systému nesmí být menší než 22V! Pokud použijete jako kabeláž kabel UTP CAT5E je nutné využít více párů a přitom dodržet správné kroucení tj. spojit barvy a spojit bílé od barvy. Počet vnitřních jednotek Méně než 20 vnitřních jednotek Více než 20 vnitřních jednotek Kabel A B C 2x0,75mm2 60m 60m 30m 2x1mm2 80m 80m 40m 2x1mm2 70m 30m 20m 2x1,5mm2 70m 50m 30m 16
