1 Inovace výuky Člověk a svět práce Pracovní list Čp 07_09 Jaderná elektrárna Vzdělávací oblast: Vzdělávací obor: Tematický okruh: Cílová skupina: Klíčová slova: Očekávaný výstup: Člověk a svět práce Člověk a svět práce Organizace práce, životní prostředí 7. ročník jaderná elektrárna, reaktor, chladící věž, turbína pracovní list žáci se seznámí s činností jaderné elektrárny, vyhledávají odpovědi pomocí internetových zdrojů

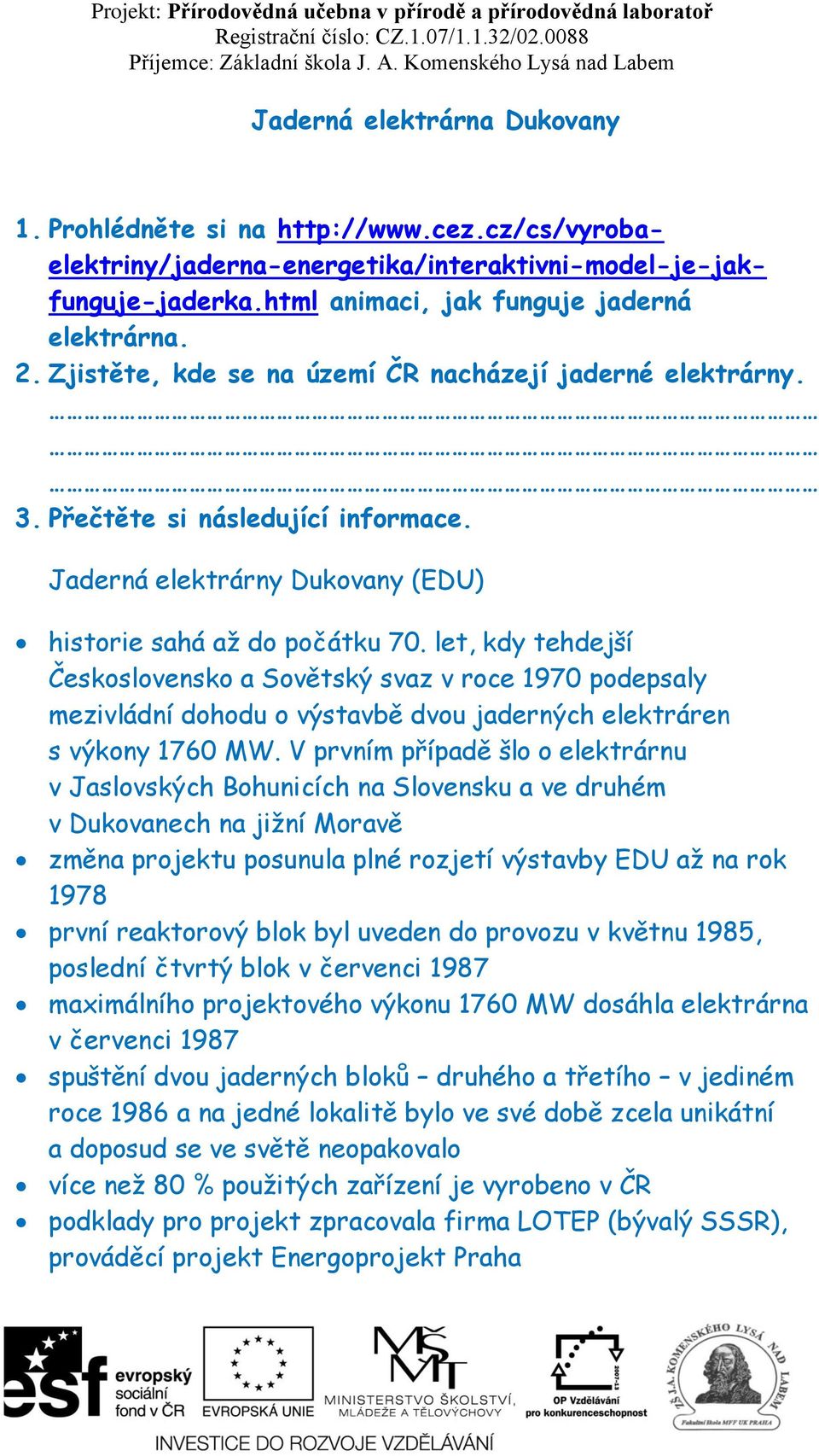

2 Jaderná elektrárna Dukovany 1. Prohlédněte si na animaci, jak funguje jaderná elektrárna. 2. Zjistěte, kde se na území ČR nacházejí jaderné elektrárny. 3. Přečtěte si následující informace. Jaderná elektrárny Dukovany (EDU) historie sahá až do počátku 70. let, kdy tehdejší Československo a Sovětský svaz v roce 1970 podepsaly mezivládní dohodu o výstavbě dvou jaderných elektráren s výkony 1760 MW. V prvním případě šlo o elektrárnu v Jaslovských Bohunicích na Slovensku a ve druhém v Dukovanech na jižní Moravě změna projektu posunula plné rozjetí výstavby EDU až na rok 1978 první reaktorový blok byl uveden do provozu v květnu 1985, poslední čtvrtý blok v červenci 1987 maximálního projektového výkonu 1760 MW dosáhla elektrárna v červenci 1987 spuštění dvou jaderných bloků druhého a třetího v jediném roce 1986 a na jedné lokalitě bylo ve své době zcela unikátní a doposud se ve světě neopakovalo více než 80 % použitých zařízení je vyrobeno v ČR podklady pro projekt zpracovala firma LOTEP (bývalý SSSR), prováděcí projekt Energoprojekt Praha

3 generálním dodavatelem stavby byly Průmyslové stavby Brno a generálním dodavatelem technologie Škoda Praha reaktory vyrobila Škoda Plzeň, parogenerátory Vítkovice a turbogenerátory Škoda Plzeň energetickou síť posiluje především při ranní a odpolední špičce i 450 megawattů instalovaného výkonu přečerpávací vodní elektrárny Dalešice na řece Jihlavě po generálních opravách turbosoustrojí činí dnes celkový instalovaný výkon 480 MW

4 4. Odpovězte na otázky (využijte texty nebo internetové zdroje):? Kde se nachází jaderná elektrárna Dukovany?? Kdy byla zahájena výstavba elektrárny?? Kdy byl uveden do provozu první reaktorový blok?? Kolik reaktorových bloků má elektrárna v Dukovanech?? Jaká další jaderná zařízení jsou součástí jaderné elektrárny? Sklad použitého jaderného paliva 5. Čtěte další informace: jaderná elektrárna Dukovany je první provozovanou jadernou elektrárnou v České republice a patří mezi největší, vysoce spolehlivé a ekonomicky výhodné energetické zdroje ČEZ, a. s. roční výroba elektrické energie představuje asi 20% z celkové spotřeby elektřiny v České republice v jaderné elektrárně jsou instalovány čtyři tlakovodní reaktory (PWR) každý ze čtyř reaktorů má tepelný výkon 1375 MW, každý disponuje elektrickým výkonem 510 MW

5 je uspořádána do dvou hlavních výrobních bloků, v každém z nich jsou dva reaktory se všemi přímo souvisejícími zařízeními včetně strojovny s turbínami a generátory další dvě jaderná zařízení: Sklad použitého jaderného paliva v něm je použité palivo bezpečně skladováno v transportně-skladovacích kontejnerech CASTOR 440/84 (viz foto z roku 1995). Úložiště nízko a středně radioaktivních odpadů, které je ve vlastnictví státu. 6. Vysvětlete pojmy: REAKTOR TURBÍNA GENERÁTOR 7. Zdroje: A1rna_Dukovany
