1 ATOMOVÁ FYZIKA JADERNÁ FYZIKA 16. JADERNÝ REAKTOR Autor: Ing. Eva Jančová DESS SOŠ a SOU spol. s r. o.

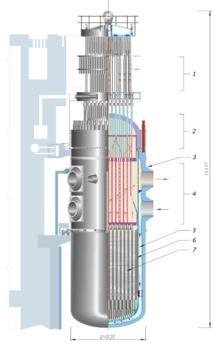

2 JADERNÝ REAKTOR Jaderný reaktor je zařízení, ve kterém probíhá řetězová jaderná reakce, kterou lze kontrolovat a udržovat ve stabilním běhu (na rozdíl od jaderné exploze). V současné době ve všech běžně užívaných reaktorech je reakce založena na štěpení jader. Existují však i experimentální reaktory založené na jejich syntéze.. V jaderných elektrárnách se používá mnoho konstrukčně rozdílných druhů reaktorů. Lze je rozdělit podle užívaného moderátoru neutronového toku a chladiva. Obrázek č. 1 Ocelová nástavba (horní blok) jaderného reaktoru

3 JADERNÝ REAKTOR LEHKOVODNÍ TYPY VVER/PWR Tlakovodní reaktor VVER/PWR je nejobvyklejší typ (asi 60 % všech reaktorů, včetně reaktorů v Dukovanech a Temelíně). Označuje se jako VVER (vodo-vodní energetický reaktor, ) nebo PWR (Pressurized water reactor). Tento reaktor je chlazen vodou o vysokém tlaku. BWR Varný reaktor ( BWR - boiling water reactor) druhý nejrozšířenější typ reaktoru (asi 21 %). Chladivem i moderátorem je voda. Je podobný VVER, ale k varu vody dochází přímo v tlakové nádobě reaktoru a vzniklá pára přímo pohání turbínu. Elektrárny s těmito reaktory jsou tedy jednookruhové. Obrázek č. 2 Vizualizace jaderné elektrárny se dvěma reaktory VVER-TOI

4 JADERNÝ REAKTOR GRAFITEM MODEROVANÉ TYPY RBMK je lehkovodní grafitový reaktor. Tento reaktor je stejně jako BWR varný, avšak není moderovaný vodou ale grafitem a var probíhá v kanálové trubce. Skládá se z množství trubek obalených grafitem a vlastní reaktor je přikryt betonovou deskou. V každé trubce je jeden palivový soubor. Výhodou z hlediska účinnosti je neexistence druhého okruhu. Magnox GCR je plynem chlazený reaktor, který se používá ve Velké Británii a také v Japonsku. Jako palivo se používá přírodní kovový uran ve formě tyčí pokrytých oxidem hořečnatým. Aktivní zóna se skládá z grafitových bloků (moderátor), jimiž prochází mnoho kanálů (několik tisíc), do všech se umísťuje několik palivových tyčí. Obrázek č. 3 RBMK

5 JADERNÝ REAKTOR REAKTORY MODEROVANÉ TĚŽKOU VODOU SGHWR CANDU CANDU Na těžkovodním reaktoru typu CANDU (Canada Deuterium Uranium) je založená jaderná energetika Kanady. Jedná se o reaktor, který jako jaderné palivo využívá přírodní uran a jako chladivo a moderátor slouží těžká voda. Aktivní zóna reaktoru CANDU je umístěna v horizontálně položené nádrži (válci) z nerezové oceli, která je zaplněná těžkou vodou. Vnější povrch nádrže je obklopen betonovou vodotěsnou konstrukcí. Horizontálně rozložené pracovní kanály jsou tvořeny palivovými kazetami a výměna paliva se realizuje za provozu reaktoru tak, že se z jedné strany kanálu vkládá čerstvá kazeta a vyhořelá kazeta je tím z druhé strany vytlačována. Chladivo protéká kanály, v parogenerátoru předává svoje teplo pracovní látce sekundárního okruhu (obyčejné vodě) a vrací se zpět do reaktoru. Moderátor se nachází v mezikanálovém prostoru.
