UPS Master MPS. požiadanie pre 60 a 80kVA verzie (k dispozícii ako štandard pre MPT 800), s možnosťou doplnkových filtrov vyšších harmonických.

Transkript

1 Ilustračné foto Absolútna ochrana Zdroje UPS série poskytujú maximálnu ochranu a kvalitu elektrickej energie pre kritické záťaže, vrátane dátových centier, priemyselných procesov, telekomunikácií, bezpečnostných a elektrozdravotníckych systémov. je UPS s on-line dvojitou konverziou (VFI SS 111-IEC EN ) s transformátorom na výstupe invertora. séria obsahuje verzie s trojfázovým vstupom a jednofázovým výstupom od 10 do 100kVA, a verzie s trojfázovým vstupom a výstupom od 10 do 800kVA. Všetky verzie sú vybavené 6- pulzným tyristorovým usmerňovačom, s možnosťou použitia voliteľných filtrov vyšších harmonických. 12-pulzný tyristorový usmerňovač je k dispozícii na požiadanie pre 60 a 80kVA verzie (k dispozícii ako štandard pre MPT 800), s možnosťou doplnkových filtrov vyšších harmonických. Jednoduchý zdroj robí napájanie UPS z motor-generátorov a MT/BT transformátorov jednoduchšie a účinnejšie, znižuje výkonové straty v systéme a cievkach, kompenzuje účinník a eliminuje vyššie harmonické prúdy odoberané záťažami napájanými zdrojom UPS. Okrem toho, postupný štart usmerňovača (power walkin) a možnosť zníženia nabíjacích prúdov batérie, umožňujú zníženie nárastu vstupného prúdu. To znamená nižšie nároky na zdroj, čo je obzvlášť užitočné, ak je zdroj UPS napájaný motorgenerátorom. Kontinuita napájania Po celé roky, Riello UPS vyvíja a dodáva riešenia pre rôzne požiadavky a problémy, ktoré nevyhnutne vznikajú v kritických aplikáciách. Riello UPS ponúka flexibilné, vysoko dostupné riešenia, ktoré sú schopné prispôsobiť sa rôznym systémovým štruktúram a kritickým úrovniam. Riello UPS vytvára UPS systémy, ktoré môžu odolať množstvu porúch komponentov alebo podsystému, zatiaľ čo pokračujú v bežnej prevádzke, poskytujúc energiu bez prerušenia. Toto je dosiahnuté starostlivým návrhom, inštaláciou redundantných prvkov, eliminovaním spoločných bodov poruchy, plánovaním činností údržby, kontrolou a dohľadom prevádzkových parametrov systému a prostredia. TEC servisný tím je pripravený poskytnúť pomoc a rady ohľadom projektov. Flexibilita je vhodný pre široký rozsah aplikácií, vrátane IT a najnáročnejších priemyselných prostredí a procesov. S niekoľkými prevádzkovými konfiguráciami, vrátane On-Line, Eco, Smart Active, Stand By, Frequency Converter a Voltage Stabiliser. Širokým rozsahom príslušenstva a možností, sa môžu dosiahnuť komplexné konfigurácie a systémové architektúry, na zabezpečenie dostupnosti maximálneho výkonu a možnosti pridávať nové UPS bez prerušenia existujúcich užívateľov. Použitím Riello UPS Group Synchroniser (UGS) a Parallel Systems Joiner (PSJ), možno dosiahnuť sofistikované medziskupinové paralelné a redundantné systémy pre poskytnutie najvyšších možných úrovní odolnosti a dostupnosti. Ilustračné foto A2B, s.r.o., Horská 1, SK Žilina Považský Chlmec 1 / 8

2 Systém starostlivosti o batérie: maximálna starostlivosť o batérie Bežne sú batérie udržiavané nabité pomocou usmerňovača, keď sieťové napájanie zlyhá, UPS používa tento zdroj energie pre napájanie spotrebičov. Správna starostlivosť o batérie je preto rozhodujúca pre zabezpečenie korektnej prevádzky UPS v núdzových podmienkach. Riello UPS systém starostlivosti o batérie sa skladá z niekoľkých funkcií, určených pre optimalizáciu batériového manžmentu a dosiahnutie čo najlepšieho výkonu a životnosti: Dvojúrovňový režim nabíjania pre optimalizáciu nabíjacích prúdov a zníženie doby nabíjania. Teplotná kompenzácia a ochrana proti hlbokému vybitiu batérie k redukcií starnutia a zlepšeniu životnosti batérie Systém blokovania nabíjania k zníženiu spotreby elektrolytu a predĺženiu životnosti batérií VRLA Testy batérií pre včasné diagnostikovanie zníženia výkonu alebo problémov s batériami. Zdroje UPS sú kompatibilné s rôznymi technológiami akumulácie energie - batérie otvorené olovenokyselinové, VRLA AGM, Gel, NiCd a lítiové ako aj superkondenzátory a zotrvačníky. Jednoduchá inštalácia vyžaduje veľmi malý priestor pre inštaláciu (iba 0,64m 2 pre 200kVA systém), naviac optimalizovaný dizajn umožňuje servis všetkých hlavných komponentov z predného panelu, bez potreby prístupu z bočnej strany. vyžaduje minimálny priestor pre prístup, využitím skríň s vrchným UPS vetraním a prístupom z predného panelu. Špecifické riešenia UPS môže byť prispôsobená najrôznejším požiadavkám. Kontaktujte náš tím TEC pre konzultovanie konkrétnych riešení a možností neuvedených v tomto katalógu. Pokročilá komunikácia Kompatibilný s TeleNetGuard pre diaľkové monitorovanie Pokročilá multiplatformová komunikácia pre všetky operačné systémy a sieťové prostredia: PowerShield 3 monitorovací a vypínací softvér s SNMP agentom pre operačné systémy Windows 8, 7, 2008, Vista, 2003, XP, Linux, Mac OS X, Sun Solaris, Linux, Novell a iné operačné systémy Unix UPS je vybavená káblom pre priame pripojenie k PC (Plug and Play) Dvojitý sériový port RS232 Komunikačný slot pre inštaláciu sieťového adaptéra; ESD kontakt (Emergency Switching Device) pre vypnutie UPS pomocou externého núdzového tlačidla Panel vzdialeného dohľadu s grafickým displejom Maximálna spoľahlivosť a dostupnosť Centralizovaná alebo distribuovaná paralelná konfigurácia až 8 jednotiek na redundantný (N+1) alebo paralelný systém. Umožňuje paralelné konfigurácie využitím modelov s rôznymi výkonmi. Hot System Expansion (HSE): umožňuje pridanie ďalších UPS do existujúceho systému, bez nutnosti vypnutia existujúcich UPS alebo ich prepnutia do bypass režimu. HSE zaručuje maximálnu ochranu záťaže, a to aj počas údržby a rozširovania systému. Maximálna úroveň dostupnosti, a to aj v prípade prerušenia kábla paralelnej zbernice: systém je "odolný voči chybám". Nie je ovplyvnený chybami prepojovacieho kábla a pokračuje v napájaní záťaže, bez prerušenia a so signalizovaním alarmu. Efficiency Control System (ECS): systém pre optimalizovanie prevádzkovej účinnosti paralelných systémov, v závislosti na výkone odoberanom záťažou. Redundancia N+1 je zaručená, s každým zdrojom UPS pracujúcim paralelne na najlepšej možnej úrovni zaťaženia, pre dosiahnutie vyššej celkovej účinnosti. Možnosti UPS Group Synchroniser (UGS) Umožňuje, aby dva alebo viaceré neparalelné zdroje UPS zostali synchronizované aj pri výpadku elektrickej energie. UGS tiež umožňuje synchronizovanosť Riello UPS s iným napájacím zdrojom, ktorý je nezávislý a má iný výkon. Parallel Systems Joiner (PSJ) Umožňuje paralelné prepojenie dvoch skupín zdrojov UPS za prevádzky, v prípade údržby (bez prerušenia výstupu), využitím spínača. Ak jeden zo zdrojov UPS v jednej paralelnej skupine zlyhá, je automaticky vylúčený. PSJ pripojí zostávajúce UPS, ku druhej paralelnej skupine cez externý bypass, aby aj naďalej bola garantovaná redundancia napájania záťaže. A2B, s.r.o., Horská 1, SK Žilina Považský Chlmec 2 / 8

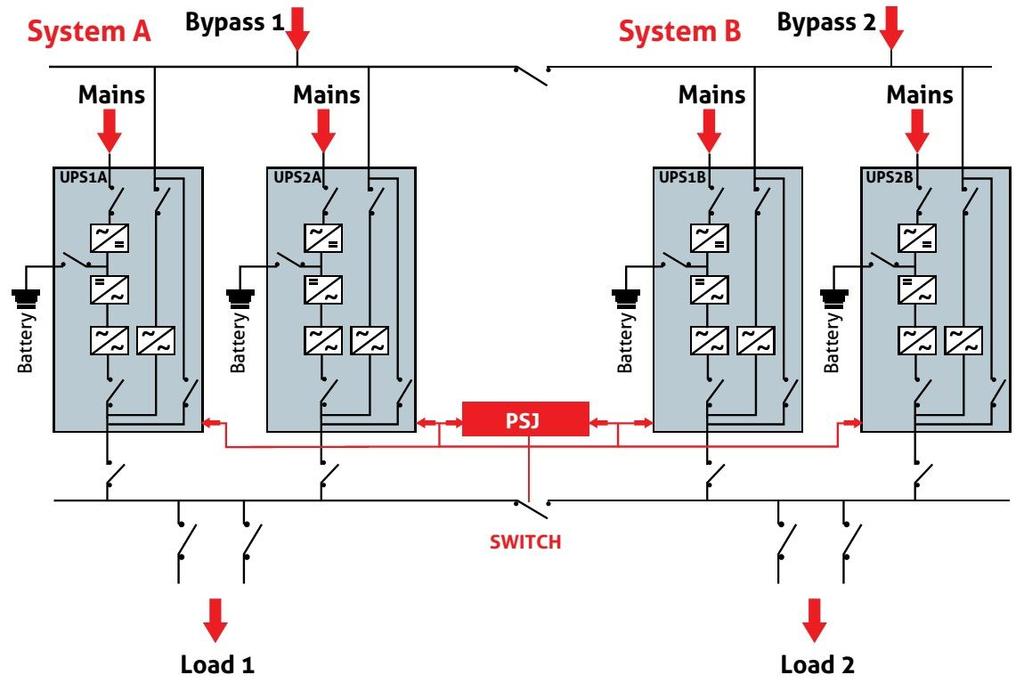

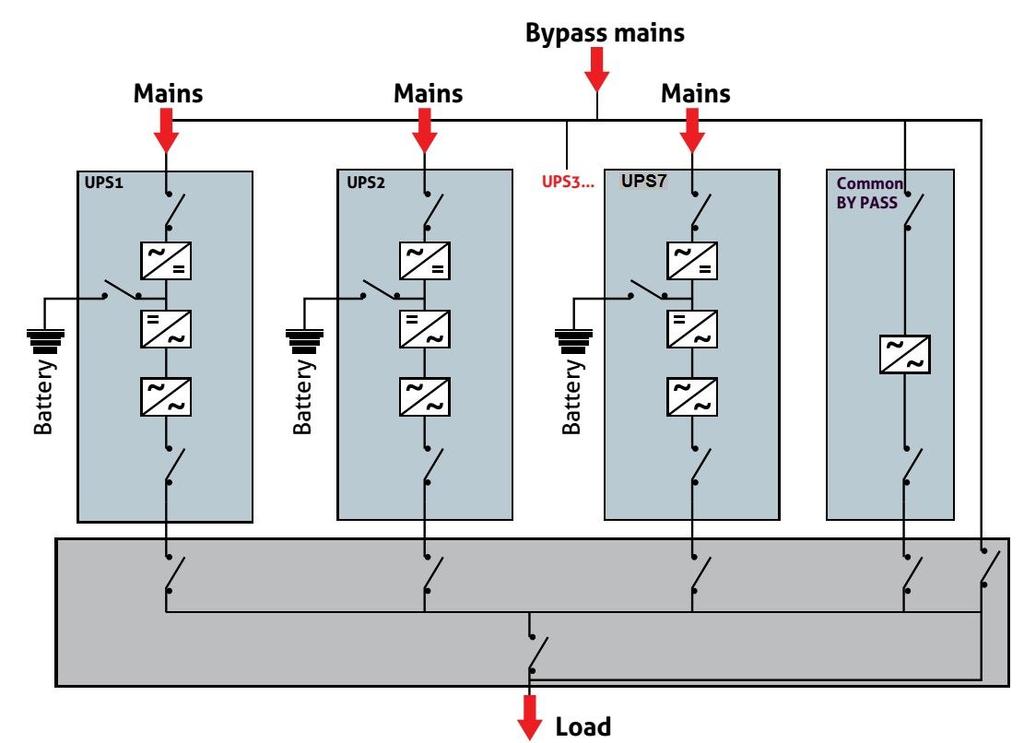

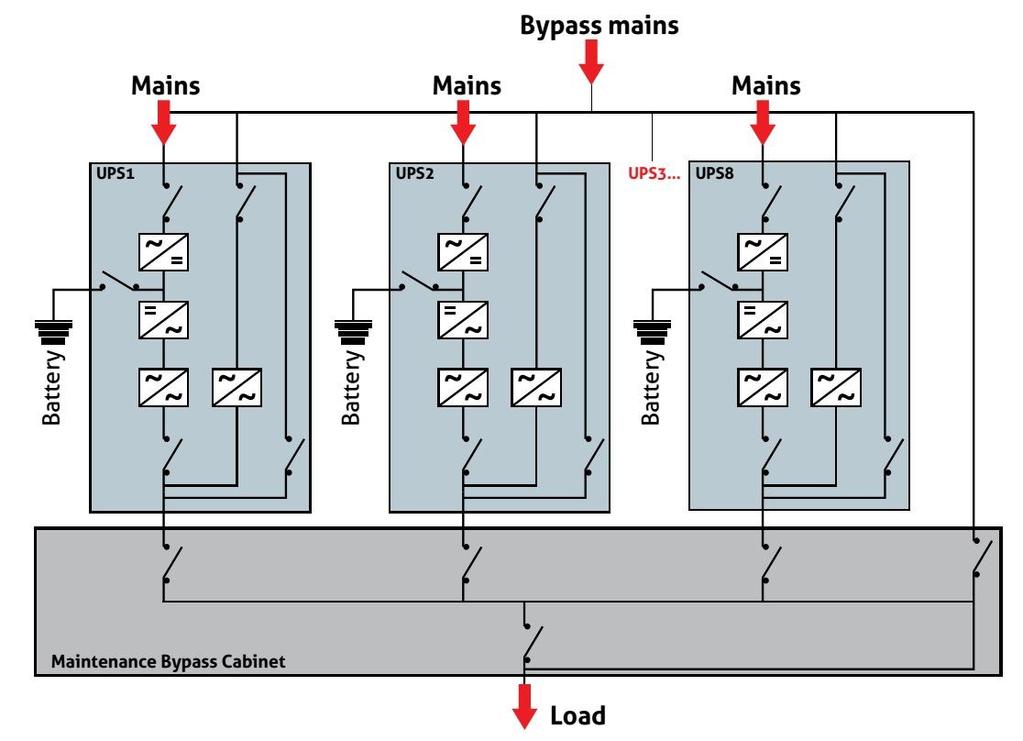

3 Paralelná konfigurácia maximálne 8x UPS s distribuovaným by-passom Paralelná architektúra pre zabezpečenie redundancie napájania. + Flexibilita a modulárnosť bez spoločného bodu poruchy Paralelná konfigurácia maximálne 7x UPS so spoločným by-passom Paralelná architektúra pre zabezpečenie redundancie napájania s autonómnym manažmentom by-passu + Zabezpečenie selektivity pri riešení porúch na strane technológie Dynamic dual bus konfigurácia Riešenie pre zabezpečenie redundancie až po rozvod napájania technológie a so zlepšenou prevádzkou STS. + Riešenie porúch na strane technológie Dual Bus konfigurácia systému Riešenie pre zabezpečenie redundancie napájania aj počas držby. + Vysoká dostupnosť a redundancia A2B, s.r.o., Horská 1, SK Žilina Považský Chlmec 3 / 8

4 MPM MPM MPM MPM Modely 10 BAT 15 BAT 20 BAT 30 MPM 40 MPM 60 MPM 80 MPM 100 Vstup 10 BAT 15 BAT 20 BAT V AC 3 fázy Rozsah napätia 400 V +20 % /-25 % Hz Soft štart % za 120 (nastaviteľné) Povolený frekvenčný rozsah ± 2 % (nastaviteľné od ± 1 % do ± 5 % na prednom paneli) Štandardné vyb. Back Feed ochrana, samostatný vstup bypass siete Bypass 10 BAT 15 BAT 20 BAT V AC 1 fáza + N Men. frekvencia Výstup 10 BAT 15 BAT 20 BAT Men. výkon (kva) Činný výkon (kw) 9 13, Počet fáz V AC 1 fáza + N (nastaviteľné) Statická zmena ± 1 % Dynamická zmena ± 5 % za 10ms Skreslenie napätia < 1 % s lineárnou záťažou / < 3 % s nelineárnou záťažou Crest faktor 3:1 lpeack/lrms Stabilita frekv. 0,05 % pri prevádzke z batérie Preťaženie 110 % na 60 ; 125 % na 10 ; 150 % na 1 Batérie 10 BAT 15 BAT 20 BAT Typ VRLA AGM/GEL; NiCd; Supercaps; Li-ion; Flywheels Zvlnenie napätia < 1 % T. kompenzácia -0,5 Vx C Typický nab. prúd 0,2 x C10 Ďalšie vlastnosti 10 BAT 15 BAT 20 BAT Hmotnosť (kg) x Rozmery 555 x 740 x x 740 x x (š x h x v) (mm) 1900 Komunikačné možnosti 2x RS232, bezpotenciálové kontakty, 2x slot pre komunikačné karty diaľkové ovládanie ESD a by-pass Prevádzková teplota 0 C až +40 ºC Relatívna vlhkosť <95% bez kondenzu Farba tmavosivá RAL 7016 Hlučnosť pri 1m 60 dba 62 dba Krytie IP20 (voliteľne IP31/IP42) Účinnosť Štandardy do 98 % (Smart Active) smernice LV 2006/95/EC-2004/108/EC; bezpečnosť IEC EN ; EMC IEC EN ; výkon IEC EN Klasifikácia VFI-SS-11 (nezávislé od frekvencie napätia) podľa IEC BAT Dostupné tiež s internými batériami / hmotnosť je uvedená bez batérií A2B, s.r.o., Horská 1, SK Žilina Považský Chlmec 4 / 8

5 MPT MPT MPT MPT Modely 10 BAT 10 BAT 10 BAT 30 MPT 40 MPT 60 MPT 80 Vstup 10 BAT 10 BAT 10 BAT V AC 3 fázy + N Rozsah napätia 400 V +20 % /-25 % Hz Soft štart % za 120 (nastaviteľné) Povolený frekvenčný rozsah ± 2 % (nastaviteľné od ± 1 % do ± 5 % na prednom paneli) Štandardné vyb. Back Feed ochrana, samostatný vstup bypass siete Bypass 10 BAT 10 BAT 10 BAT V AC 3 fázy + N Men. frekvencia Výstup 10 BAT 10 BAT 10 BAT Men. výkon (kva) Činný výkon (kw) 9 13, Počet fáz 3+N V AC 3 fázy + N (nastaviteľné) Statická zmena ± 1 % Dynamická zmena ± 5 % za 10ms Skreslenie napätia < 1 % s lineárnou záťažou / < 3 % s nelineárnou záťažou Crest faktor 3:1 lpeack/lrms Stabilita frekv. 0,05 % pri prevádzke z batérie Preťaženie 110 % na 60 ; 125 % na 10 ; 150 % na 1 Batérie 10 BAT 10 BAT 10 BAT Typ VRLA AGM/GEL; NiCd; Supercaps; Li-ion; Flywheels Zvlnenie napätia < 1 % T. kompenzácia -0,5 Vx C Typický nab.prúd 0,2 x C10 Ďalšie vlastnosti 10 BAT 10 BAT 10 BAT Hmotnosť (kg) Rozmery (š/h/v) 555 x 740 x 1400 mm 800 x 740 x 1400 mm Komunikačné možnosti 2 x RS232, bezpotenciálové kontakty, 2 x slot pre komunikačné karty diaľkové ovládanie ESD a by-pass Prevádzková teplota 0 C až + 40 ºC Relatívna vlhkosť < 95 % bez kondenzu Farba tmavosivá RAL 7016 Hlučnosť pri 1m 60 dba 62 dba Krytie IP20 (voliteľne IP31/IP42) Účinnosť Štandardy do 98 % (Smart Active) smernice LV 2006/95/EC-2004/108/EC; bezpečnosť IEC EN ; EMC IEC EN ; výkon IEC EN Klasifikácia VFI-SS-11 (nezávislé od frekvencie napätia) podľa IEC BAT Dostupné tiež s internými batériami / hmotnosť je uvedená bez batérií A2B, s.r.o., Horská 1, SK Žilina Považský Chlmec 5 / 8

6 Modely MPT 100 MPT 120 MPT 160 MPT 200 MPT 800 Vstup MPT 100 MPT 120 MPT 160 MPT 200 MPT V AC 3 fázy Rozsah napätia 400 V +20%/-25% Hz Soft štart % za 120 (nastaviteľné) Povolený frekvenčný rozsah ± 2 % (nastaviteľné od ± 1 % do ± 5 % na prednom paneli) Štandardné vyb. Back Feed ochrana, samostatný vstup bypass siete Bypass MPT 100 MPT 120 MPT 160 MPT 200 MPT V AC 3 fázy + N Men.frekvencia Výstup MPT 100 MPT 120 MPT 160 MPT 200 MPT 800 Menovitý výkon 100 kva 120 kva 160 kva 200 kva 800 kva Činný výkon 90 kw 108 kw 144 kw 180 kw 640 kw Počet fáz 3+N V AC 3 fázy + N (nastaviteľné) Statická zmena ± 1 % Dynamická zmena ± 5 % za 10ms Skreslenie napätia < 1 % s lineárnou záťažou / < 3 % s nelineárnou záťažou Crest faktor 3:1 lpeack/lrms Stabilita frekv. 0,05 % pri prevádzke z batérie Preťaženie 110 % na 60 ; 125 % na 10 ; 150 % na 1 Batérie MPT 100 MPT 120 MPT 160 MPT 200 MPT 800 Typ VRLA AGM/GEL; NiCd; Supercaps; Li-ion; Flywheels Zvlnenie napätia < 1 % T.kompenzácia -0,5 Vx C Typický nab.prúd 0,2 x C10 Ďalšie vlastnosti MPT 100 MPT 120 MPT 160 MPT 200 MPT 800 Hmotnosť (kg) Rozmery (š x h x v) (mm) 800 x 800 x x 1000 X 1900 Komunikačné možnosti 2 x RS232, bezpotenciálové kontakty, 2 x slot pre komunikačné karty diaľkové ovládanie ESD a by-pass Prevádzková teplota 0 C až + 40 ºC Relatívna vlhkosť < 95 % bez kondenzu Farba tmavosivá RAL 7016 Hlučnosť pri 1m 65 dba 68 dba 77 dba Krytie IP20 (voliteľne IP31/IP42) Účinnosť do 98 % (Smart Active) Štandardy smernice LV 2006/95/EC-2004/108/EC; bezpečnosť IEC EN ; EMC IEC EN ; výkon IEC EN Klasifikácia VFI-SS-11 (nezávislé od frekvencie napätia) podľa IEC A2B, s.r.o., Horská 1, SK Žilina Považský Chlmec 6 / 8

7 Voliteľné príslušenstvo Softvér PowerShield 3, PowerNetGuard Príslušenstvo NETMAN 101 PLUS, NETMAN 102 PLUS, NETMAN 202 PLUS, MULTICOM 301, MULTICOM 302, MULTICOM 351, MULTICOM 352, MULTICOM 401, MULTI I/O, sada AS400, MULTIPANEL, RTG 100, 56k modem, GSM modem, MBB100A 12-pulzná verzia (D) / Filter vyšších harmonických 5. a 11. (HC) Oddeľovací transformátor (vstup / by-pass vstup) / Synchronizačné zariadenie (UGS) Parallel system joiner (PSJ) / Sada/rozhranie pre spoluprácu s motorgenerátorom Voliteľné vybavenie Sada pre paralelnu konfiguraciu (Closed Loop) Kabinety pre batérie prázdne alebo pre zvýšenie doby zálohy Kabinety pre vstup káblov zhora / Zvýšený stupeň krytia (IP31/IP42) Detaily rozmerový náčrt zdrojov UPS HC = verzia s filtrom 5. a 11. harmonickej D = 12-pulzná verzia Batériový box Typ Kompatibilita Rozmer (š x h x v) / mm Hmotnosť / kg BB B1 MPT x740x BB B2 MPT x740x BB B3 MPT x740x BB B4 MPT x740x BB L6 MPT /MPM x800x BB L7 MPT /MPM x800x BB L8 MPT /MPM x800x BB L9 MPT /MPM x800x BB V6 MPT x800x BB V7 MPT x800x BB V8 MPT x800x BB V9 MPT x800x A2B, s.r.o., Horská 1, SK Žilina Považský Chlmec 7 / 8

8 Detaily rozmerový náčrt batériových boxov Detaily rozmerový náčrt jednofázových oddeľovacích transformátorov Detaily rozmerový náčrt trojfázových oddeľovacích transformátorov Spoločnosť A2B, s.r.o. si vyhradzuje právo zmeny uvedených údajov bez predchádzajúceho upozornenia. (V012014) A2B, s.r.o., Horská 1, SK Žilina Považský Chlmec 8 / 8
