Efektivní střihací hlavice pro těžbu stromů a křovin.

Transkript

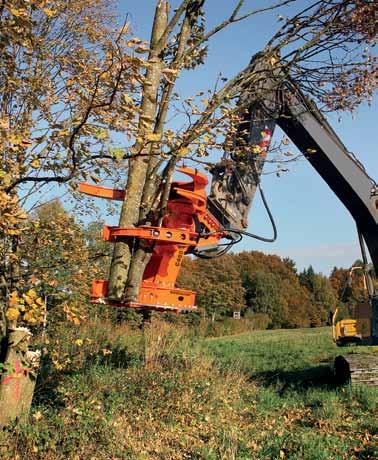

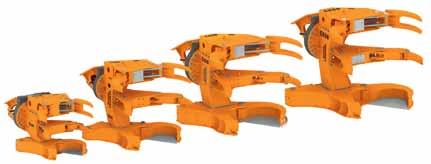

1 C Efektivní střihací hlavice pro těžbu stromů a křovin. C Příklady použití. úchopné zařízení Ovládání Multigrip + autospeed Individuální nástavba na bӗžných nosičích, např. bagr, nakladače. Malá potřeba údržby a nízké opotřebení díky speciálnímu systému řezu. Robustní střihací mechanismus, jednoduchá výmӗna nožů. Sbӗrač Válcový otočný mechanismus 2 x 45 Jednoduchá obsluha díky snadnému ovládání. Jednoduchá obsluha díky snadnému intuitivnímu ovládání. Ovládání Multigrip a funkce Autospeed pro vysoký výkon tӗžby a úspornou spotřebu paliva. V bažinatých oblastech. Rozšířený proces tӗžby možný díky funkci sbӗrače. střihací mechanismus Uspořádané ukládání svazků vytӗženého materiálu. Čisté řezné plochy. Volitelnӗ: hydraulické naklápění nebo nekonečná otoč se sbӗračem nebo bez Odebírání vytӗženého materiálu nastojato bez poškození okolního prostředí. Tӗžba šetrná k půdӗ a životnímu prostředí. Velkoplošná tӗžba energetického dřeva. Certified quality Rizikové kácení stromů. Patented. c C 250 C 350 C 450 C 550 Průmӗr řezu - měkké dřevo mm Průmӗr řezu - tvrdé dřevo mm Rozvor úchopného zařízení mm Rozvor čelistí mm Vlastní hmotnost (základní plné vybavení) kg Doporučený průtok oleje 1) l/min. Doporučený průtok oleje pro vedlejší funkce 1) l/min. Doporučený provozní tlak bar Pohotovostní hmotnost nosiče 2) t Multigrip integrován integrován integrován integrován Volitelnӗ: Autospeed Volitelnӗ: hydraulické naklápění 2 x 48 2 x 48 2 x 48 2 x 48 Volitelnӗ: nekonečná otoč nekonečná otoč nekonečná otoč nekonečná otoč nekonečná otoč Volitelnӗ: Sbӗrač K dispozici C při tӗžbӗ energetického dřeva na okraji lesa. Bӗžná tӗžba stromů a křovin. Tӗžba plantáží s krátkým cyklem. V terénu, na svazích, v bažinatých oblastech. Údržbové práce podél silnic a tratí. Velkoplošná tӗžba lesních ploch. Problémové kácení stromů. Péče o krajinu. Čisté řezné plochy. 1) V závislosti na provozním režimu, resp. vybavení zařízení. 2) V závislosti na vybavení nosného vozidla. 6 C efektivní střihací hlavice pro tӗžbu stromů a křovin. tech 7

2 CL Rychlá a lehká střihací hlavice pro zemědělské účely a údržbu krajiny. CL 190 Příklady použití. Individuální varianty montáže (např. bagr, manipulátor s výložníkem). Malá potřeba údržby a nízké opotřebení díky speciálnímu systému řezu. Nízká vlastní hmotnost. Čisté řezné plochy umožňují nové zmlazení stromů. Možnost použití i v menších porostech dřevin k jednoduchým vý chovným zásahům CL: rychlá a lehká střihací hlavice za velmi výhodnou cenu! Ideální využití v zemědělství. Nízké náklady- efektivní využití pro lesníky, majitele plantáží s krátkým cyklem, zahradní architekty. CL190 vhodný i pro připojení na manipulátor CL Vyměnitelný nůž CL 190 pevné Průmӗr řezu - měkké dřevo 250 mm Průmӗr řezu - tvrdé dřevo 190 mm Rozvor úchopného zařízení = Rozvor čelistí 685 mm Vlastní hmotnost (základní plné vybavení) 210 kg Doporučený průtok oleje 1) l/min. Doporučený provozní tlak 250 bar Pohotovostní hmotnost nosiče 2) 2,5-7,5 t Volitelně: hydraulické naklápění 2 x 48 Volitelnӗ: Autospeed Certified Quality K dispozici Střihací hlavice CL 190 byla vyvinuta zvláště pro střihání slabého dřeva do průměru 25 cm. Rychlá těžba slabých, menších stromů a křovin. Těžba plantáží s krátkým cyklem. V terénu, na svazích, v bažinatých oblastech. Péče o krajinu. Využití v zemědělství na bagru/ manipulátoru s výložníkem. 1) V závislosti na provozním režimu, resp. vybavení zařízení. 2) V závislosti na vybavení nosiče. 8 Střihací hlavice CL 190 rychlá a lehká střihací hlavice pro využití v zemědělství tech 9

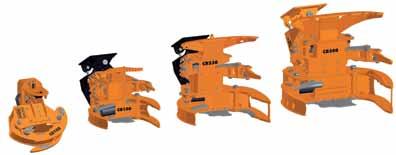

3 CB Efektivní střihací hlavice pro těžbu slabého dřeva a křovin. Kardanová nástavba (sklopná (90 stupňů) Funkce naklápění možnost pro připojení na naklopení o hydraulickou ruku 90 stupňů P e v n á n á s t a v b a Válcový otočný mechanismus Sbӗrač CB 150 úchopné zařízení/ střihací mechanismus střih a sběr v jednom pracovním cyklu Úchopné zařízení/střihací mechanismus Individuální varianty montáže (např. bagr /manipulátor). Malá potřeba údržby a nízké opotřebení díky speciálnímu systému řezu. Nízká vlastní hmotnost. Tӗžba více stromů v jednom pracovním cyklu pomocí funkce sbӗrače přináší úsporu času. Sušení vytӗženého materiálu na vzduchu, a tedy výroba vysoce kvalitní biomasy. Čisté řezné plochy umožňují nové zmlazení stromů. Tӗžba šetrná k půdӗ, díky čemuž zůstává plocha tӗžby kyprá a úrodná. Úsporná metoda tӗžby. Možnost použití i v menších porostech dřevin k jednoduchým výchovným zásahům. Střihací hlavice CB 150 byla vyvinuta pro těžbu slabého dřeva do průměru 25 cm. Hlavní využití pro těžbu energetického dřeva nebo těžbu plantáží s krátkým cyklem. CB 230 und CB 300: Příklady použití. Certified Quality CB 150 CB 150 CB 230 CB 300 CB kardanové pevné pevné pevné Průmӗr řezu - měkké dřevo mm Průmӗr řezu - tvrdé dřevo mm Rozvor úchopného zařízení = Rozvor čelistí mm Vlastní hmotnost (základní plné vybavení) kg Doporučený průtok oleje 1) l/min. Doporučený průtok oleje 1) l/min. Doporučený provozní tlak bar Pohotovostní hmotnost nosiče 2) pro připojení na hydraulickou ruku 4, t Volitelnӗ: Sbӗrač Volitelně: hydraulické naklápění 2 x 48 2 x 48 2 x 48 Volitelnӗ: nekonečná otoč (Tiltator) nekonečná otoč 1) V závislosti na provozním režimu, resp. vybavení zařízení. 2) V závislosti na vybavení nosiče. K dispozici není k dispozici Efektivní střihací hlavice CB 230 a CB 300 byly vyvinuty speciálně pro rychlou těžbu křovin a slabého dřeva do průměru 35 cm. Inovativní automatika pracovního postupu a ovládání stroje umožňuje rychlou těžbu energetického dřeva nebo těžbu plantáží s krátkým cyklem. Rychlá těžba slabých, menších stromů a křovin. Těžba plantáží s krátkým cyklem. V terénu, na svazích, v bažinatých oblastech. Údržbové práce podél silnic, tratí a vodních toků. Velkoplošná těžba náletovin. Péče o krajinu. Využití v zemědělství na bagru/ manipulátoru. 10 CB efektivní střihací hlavice pro těžbu slabého dřeva a křovin. tech 11

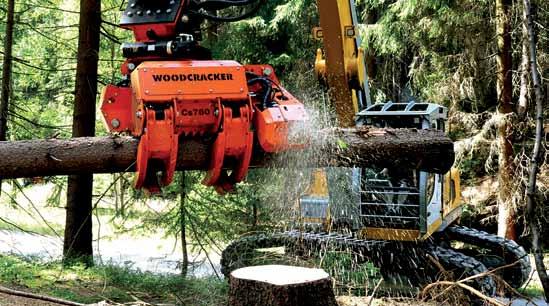

4 CS Kácecí hlavice s aktivně odpruženým ochranným krytem řetězové pily. Funkce nekonečné otoče zabraňuje při řezání zaseknutí pily. Tiltator: nekonečná otoč CS Příklady použití. Ochranný kryt řetězové pily, aktivně odpružený. Pojistka: zabraňuje ohnutí lišty pily Řetězová pila Dva přidržovače se automaticky přizpůsobují síle kmenů. Ochranný kryt řetězové pily,aktivně odpružený. Funkce nekonečné otoče zabraňuje zaseknutí pily. Dva přidržovače zajišťují bezpečné kácení a manipulaci s vytěženým materiálem. Průměr řezu do 75 cm. : rizikové kácení. Kácecí hlavice CS jako pevná nástavba na bagr umožňuje šetrné kácení jednotlivých stromů nastojato. Proto nedochází k poškození okolního prostředí - ideální pro rizikové kácení. Certified Quality Patented. CS CS 580 CS 780 Průmӗr řezu mm Rozvor úchopného zařízení mm Tiltator nekonečná otoč nekonečná otoč Vlastní hmotnost (základní plné vybavení) kg Doporučený průtok oleje 1) l/min. Doporučený průtok oleje pro vedlejší funkce 1) l/min. Doporučený provozní tlak bar Pohotovostní hmotnost nosiče 2) t Funkce nekonečné otoče pro řezání Automatika Automatika Ochranný kryt řetězové pily Aktivně odpružený Aktivně odpružený Mazání řetězové pily Mazání Mazání Volitelně: Power tiltator (zesílená nekonečná otoč) K dispozici Bezpečné řezání od koruny stromů. Vytěžených kmenů. V terénu, na svazích, v bažinatých oblastech. Údržbové práce podél silnic a tratí. Rizikové kácení stromů. Rychlé zpracování již pokácených, na zemi ležících stromů. 1) V závislosti na provozním režimu, resp. vybavení zařízení Wood cracker. 2) V závislosti na vybavení nosiče. 12 CS Kácecí hlavice s aktivně odpruženým ochranným krytem řetězové pily. tech 13

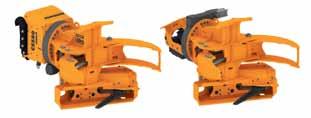

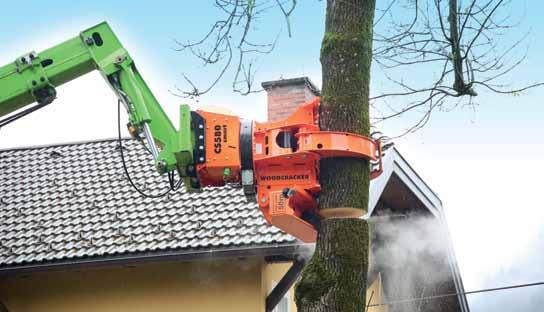

5 CS Smart CS smart- kácecí hlavice s řetězovou pilou jako chytrá nástavba na teleskopický manipulátor nebo bagr. Nízká vlastní hmotnost. Ochranný kryt řetězové pily, aktivně odpružený. Nízká vlastní hmotnost. Ochranný kryt řetězové pily, aktivně odpružený. Funkce nekonečné otoče zabraňuje zaseknutí pily. Dva přidržovače zajišťují bezpečné kácení a manipulaci s vytěženým materiálem. Průměr řezu do 58 cm. : rizikové kácení. CS smart: Příklady použití. CS 580 smartje díky vlastní nízké hmotnosti vhodný pro montáž na teleskopický manipulátor nebo na bagr. Bezpečné kácení podél zahrad nebo ve městech. Certified Quality CS 580 smart jako nástavba ve dvou variantách Patented. CS smart CS 580 smart Průmӗr řezu 580 mm Rozvor úchopného zařízení 1280 mm Tiltator nekonečná otoč Vlastní hmotnost (základní plné vybavení) kg Doporučený průtok oleje 1) l/min. Doporučený provozní tlak bar Pohotovostní hmotnost nosiče 2) t Ochranný kryt řetězové pily Mazání řetězové pily Nástavba na manipulátor nástavba na bagr Aktivně odpružený Mazání Bezpečné řezání od koruny stromů. Vytěžených kmenů. V terénu, na svazích, v bažinatých oblastech. Údržbové práce podél silnic a tratí. Rizikové kácení stromů. Rychlé zpracování již pokácených, na zemi ležících stromů. 1) V závislosti na provozním režimu, resp. vybavení zařízení. 2) V závislosti na vybavení nosiče. 14 CS smart- kácecí hlavice s řetězovou pilou jako chytrá nástavba na teleskopický manipulátor nebo bagr. tech 15

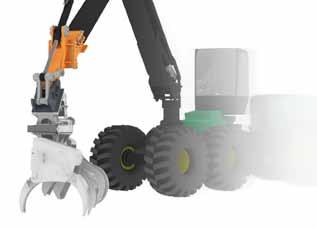

6 TK TK: možnost montáže na harvestor, výložník hydraulické ruky a další běžné nosiče. TK Příklady použití. Rychloupínací systém. Možnost montáže na všechny pracovní stroje běžně dostupné na trhu. Umožňuje montáž přídavných zařízení na nosiče s ramenem bez kinematiky. Možnosti montáže Kinematika TK Montážní varianta TK: spojovací prvek. Montáž nezávislá na výrobci. TK spojovací prvek Kloubové připojení > < pevné připojení Rychlá a flexibilní práce Spojovací prvek kombinuje kloubovou a pevnou montáž. TK Kinematika Sklon max. 160 stupňů Vlastní hmotnost od 380 kg Požadovaný průtok oleje l/min. Doporučený provozní tlak 280 bar Pohotovostní hmotnost nosiče do 22 t Jako adaptér pro harvestory, výložníky hydraulické ruky a další běžné nosiče. -nosiče s kardanovým připojením. Pro lesní nástavby -, např.c/ CL/ CB/ W/ mulčovače. Pro všechny další nástavby s pevnou montáží na bagr, např. lesní mulčovací frézy atd. 16 TK: možnost montáže na harvestor, výložník hydraulické ruky a další běžné nosiče. tech 17

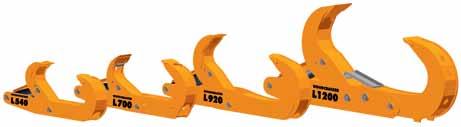

7 L Kompaktní štípačka dříví ke štípání přesílených kmenů. L Příklady použití. Umístění štípačky na pracovním místӗ hydraulickou rukou. L se upevňuje hydraulikou nosiče. Rozmanité možnosti montáže na nosičích především v semistacionárním provedení na přívěsu, na hydraulickou ruku nebo na štěpkovači. Optimální pomӗr ceny a výkonu. Praktický pomocník po těžbě. Snadná přeprava adaptéru s pevnou deskou na nosiči. Volitelnӗ: upevnění štípačky podpěrou hydraulické ruky L Osvӗdčená robustní technika s malou potřebou údržby a nízkým opotřebením. Malé vynaložení energie i u přesílených kmenů. Nízká konstrukce pro montáž na běžné nosiče. L při štípání přesílených kmenů. L: rychlá a flexibilní štípačka dříví s vynikajícím pomӗrem ceny a výkonu. Patented. L L 540 L 700 L 920 l 1200 Rozvor čeliští mm Štípací síla (v závislosti na provozním tlaku) až 14 až 22 až 22 až 33 t Vlastní hmotnost (základní provedení) kg Doporučený průtok oleje zhruba zhruba zhruba zhruba l /min. Doporučený provozní tlak bar Volitelně: upevnění štípačky podpěrou hydraulické ruky Volitelně: jako nástavba na bagr Volitelně: pro nakladač K dispozici není k dispozici L efektivní a univerzální. Štípání přesílených kmenů. Možnost využití ve všech procesech tӗžby a zpracování přesíle ného dříví. Štípání dříví pro další zpracování na kusové a palivové dřevo a na následnou výrobu štěpky. Jednodušší manipulace s naštípaným materiálem při jeho dalším zpracováním. Naštípané dříví podporuje přirozený proces schnutí. 18 L Kompaktní štípačka dříví ke štípání přesílených kmenů. tech 19

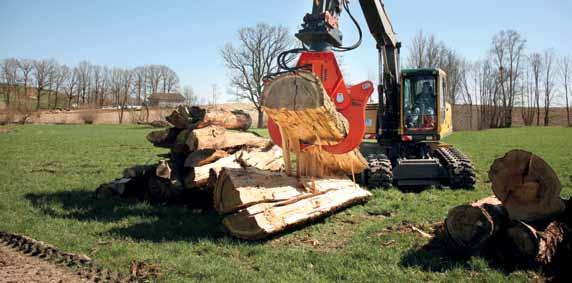

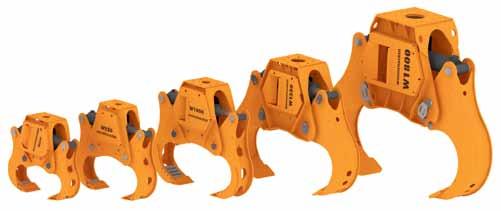

8 W Štípací kleště na štípání přesílených kmenů. Rotátor s 2 pohony Autospeed ventil Štípání s dlouhou životností. Volitelně: Rotátor a autospeed ventil Různorodé varianty montáže. Osvӗdčená robustní technika s malou potřebou údržby a nízkým opotřebením. Jako volitelné vybavení rotátor s nekonečnou otočí pro různorodé použití v praxi. Funkce Autospeed umožňuje vyšší výkon štípání. Válečkový systém na čelistech snižuje třecí odpor a minimalizuje tím vynaložení síly. Šířka rozevření čelistí není limitující pro maximální průmӗr štípaných kusů dříví. Štípané kusy umožňují jednoduché zpracování ve štěpkovačích nebo drtičích. Naštípané dříví podporuje přirozený proces schnutí, což přináší zvýšení kvality biomasy a energetické výtӗžnosti. W: adaptér pro štípání. K dostání v 5 velikostech. W Příklady použití. W při štípání přesílených kmenů. Patented. W W 600 W 820 W 1000 W 1350 W 1800 Rozvor kleští mm Štípací síla při 240 bar * t Vlastní hmotnost (základní provedení) kg Doporučený průtok oleje l/min. Doporučený provozní tlak bar Pohotovostní hmotnost nosiče max. t Volitelnӗ: Ventil Autospeed Volitelnӗ: Rotátor K dispozici není k dispozici W rychlý a flexibilní. Štípání přesíleného dříví s nízkým vynaložením energie. Možnost využití ve všech procesech tӗžby a zpracování přesíleného dřeva. Naštípané dříví podporuje přirozený proces schnutí. Štípací kleštӗ jsou též použitelné jako úchopné zařízení. * při pracovním tlaku 320 bar 20 W Štípací kleštӗ na štípání přesílených kmenů. tech 21

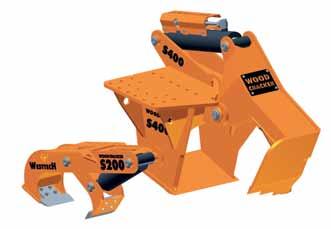

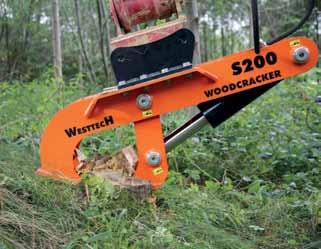

9 S Štípací pařezová hlavice štípá pařezy u zemӗ. S Příklady použití. Možnost jednoduché adaptace na všechny nosiče. Bezpečný způsob práce ve srovnání s frézovací technikou. Uštípnutím pařezu těsně u zemӗ zůstává kořenový materiál v zemi je zachován přírodní cyklus. Ochrana půdy díky kořenovému materiálu zanechanému v zemi. Způsob práce šetrný k půdӗ. Nízké opotřebení a malá potřeba údržby. Využití biomasy díky tӗžbӗ pařezové hmoty. S S 200 s 400 Rozvor čelistí mm Pracovní šířka mm Vlastní hmotnost (základní provedení) kg Doporučený průtok oleje zhruba l/min Doporučený provozní tlak bar Pohotovostní hmotnost nosiče 1,5-6 max. 18 t S způsob práce šetrný k půdě. Odstranění pařezu tӗsnӗ u zemӗ. Další zpracování a drcení pařezové hmoty. Dodatečné získávání biomasy díky tӗžbӗ pařezové hmotylz. Využití na erozí ohrožených, kyprých a písčitých půdách. Získávání biomasy díky tӗžbӗ pařezové hmoty. 22 S Štípací pařezová hlavice štípá pařezy u zemӗ. tech 23

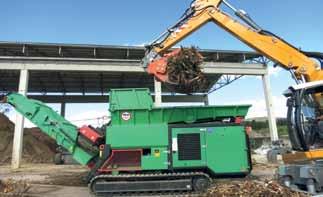

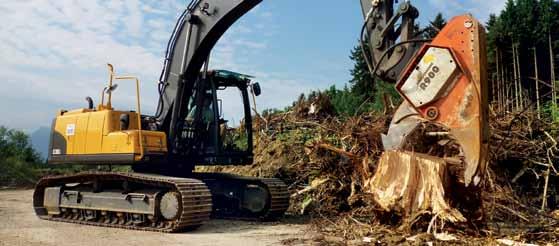

10 R Klučicí a štípací hlavice klučí a štípá pařezy i kořenový materiál. Možnost montáže na všechny bӗžné nosiče. R Příklady použití. Klučení a štípání pařezu v jednom pracovním cyklu. Hrubé oddělení dřevního materiálu od zbytků zeminy bӗhem tӗžby. Následné drcení pařezové hmoty v drtiči bezprostředně po tӗžbӗ. Šetrné vyklučení pařezu tak, že nezůstane v terénu prohlubeň. Robustní štípací mechanismus s malou potřebou údržby a nízkým opotřebením. Díky využití biomasy z pařezu a kořenového materiálu vzniká další zdroj příjmů. Robustní nůžky s nízkým opotřebením R R 900 R 1300 Šířka rozevření mm Štípací síla (v závislosti na provozním tlaku) až 45 až 65 t Vlastní hmotnost kg Doporučený průtok oleje l/min. Doporučený provozní tlak bar Pohotovostní hmotnost nosiče max. t Praktický a cenově výhodný nůž Pro dočasné použití K dostání ve 2 velikostech Alternativa: R Klučicí a štípací nůž R šetrným vyklučením pařezů a okamžitým rozštípáním získáme cennou biomasu. Klučení pařezu a kořenového materiálu. Štípání pařezů hmoty a následné zpracování pařezového materiálu v drtiči. Zmenšení přepravního objemu díky štípání. Využití před velkoplošnou rekultivaci půdy. Příprava ploch pro obnovu lesních porostů. 24 R Klučicí a štípací hlavice klučí a štípá pařezy. tech 25

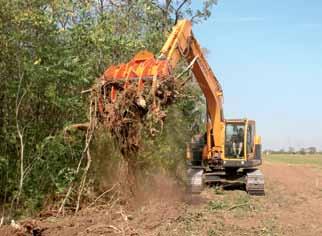

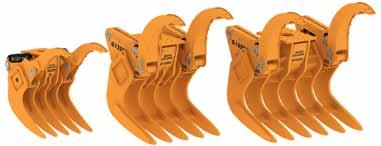

11 G Klučicí a shrnovací hlavice pro úklid těžebního materiálu a nakládku. G Příklady použití. Možnost montáže na všechny bӗžné nosiče s výložníkem. Přizpůsobení šířky adaptéru individuálním požadavkům. Možnost velkoplošného odklízení. Dva přítlačné prsty pro využití hlavice i jako úchopné zařízení. Stabilní provedení s nízkým opotřebením. Zařízení pro zvýšení kinematiky maximálního otevření. G G 850 G 1250 G 1650 Pracovní šířka mm Vlastní hmotnost kg Doporučený průtok oleje 1) l/min Doporučený provozní tlak bar Pohotovostní hmotnost nosiče 2) 7, t Volitelně: přítlačné prsty Volitelně: shrnovač s hustými prsty K dispozici není k dispozici Volitelně: G shrnovač s hustými prsty na dočištění ploch. Jednoduchá montáž na G Dočištění ploch po těžbě. G při odstraňování zbytků po těžbě a při použití jako úchopné zařízení pro nakládku. Čištӗní ploch po těžbě dříví. Shrnování těžebního odpadu a kořenového materiálu. Péče o krajinu. Klučení malých pařezů. Nakládání na další stroje (doprava, drcení). Manipulace s vytӗženým materiálem. 1) V závislosti na provozním režimu, resp. vybavení zařízení. 2) V závislosti na vybavení nosného vozidla. 26 G Klučicí a shrnovací hlavice pro úklid těžebního materiálu a nak ládku. tech 27

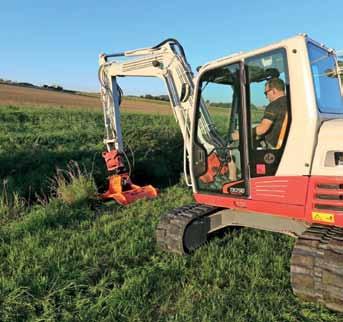

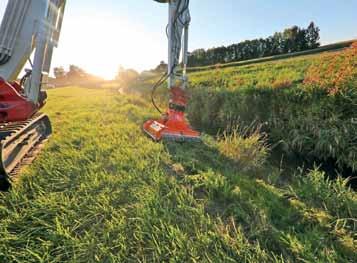

12 mulcher Mulčovač na bagr pro profesionální údržbu přerostlých travnatých ploch. mulcher Příklady použití. Ideální pracovní šířka pro sekání travnatých pásů kolem silnic. Robustní zpracování s nízkým opotřebením. Odolný proti vniknutí cizích předmětů. Montáž na běžné bagry 7-14 t. Volitelně naklápěcí mechanismus pro optimální práci na svazích. Ideální doplňující činnost k údržbě půdy po těžbě. Mulčování v obou směrech ušetří náklady. Mulčovač jako nástavba na běžné 7-14 t bagry. Mulčování v obou směrech možnémimořádně efektivní práce. mulcher M 105 Pracovní šířka 1050 mm Vlastní hmotnost (základní plné vybavení) kg Pohotovostní hmotnost nosiče 7-14 t Doporučený průtok oleje l /min. Doporučený průtok hydraulického oleje bar Volitelně: hydraulické naklápění Hydraulické naklápění 2 x 48 Mulčovač je vhodný pro profesionální údržbu přerostlých travnatých ploch podél lesních cest a svahů. Představuje ideální doplňující činnost po těžbě v lese. Údržba přerostlých travnatých ploch - tam, kde není možné sekání nebo spásání. Údržba travnatých pásů kolem silnic a svahů. Údržba podél vodních toků. 28 Mulcher Mulčovač na bagr pro profesionální údržbu přerostlých travnatých ploch. mulcher by tech 29

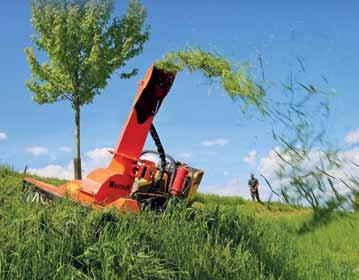

13 mowblower Sekačka s ventilátorem pro údržbu travnatých ploch ve složitém terénu. mowblower Příklady použití. Možnost montáže na malé samojízdné nosiče. Posekaná tráva je rozptýlena pomocí ventilátoru a nezůstává ležet. Sekání nedostupných travnatých ploch. Sekání svažitých ploch na rozhraní polí a luk. Sekání náletových dřevin a keřů. Není třeba časté sekání. Rovnoměrné rozptýlení v ploše. mowblower Sekačka s ventilátorem jako nástavba na pásovém podvozku s dálkovým ovládáním. Sekání svažitých pozemků. mowblower Svahy podél cest. Sekání svahů kolem vodních toků. Lehce vyměnitelné opotřebitelné díly. Hydraulicky nastavitelný výhoz materiálu. mowblower Pracovní šířka 1350 mm Vlastní hmotnost zhruba 350 kg Doporučený průtok oleje l/min. Doporučený provozní tlak bar Sekání travnatých pásů kolem silnic. Sekání travnatých mezí podél polních cest. Sekání příkrých travnatých ploch. mowblower Je vhodný za sucha pro údržbu všech nepřístupných travních ploch a sekání náletových dřevin. Jeho schopnosti se projeví zejména na rozhraní polí a luk, příkopů nebo svažitých pozemků. Sekání nedostupných luk a zemědělských ploch. Sekání svažitých pozemků. Sekání travnatých pásů kolem silnic a náletových dřevin. Sekání travnatých pásů podél polních cest. Sekání mezí, svahů kolem toků řek. 30 Mowblower Sekačka s ventilátorem k údržbě travnatých ploch ve složitém terénu. mowblower by tech 31
