1 Wood cracker

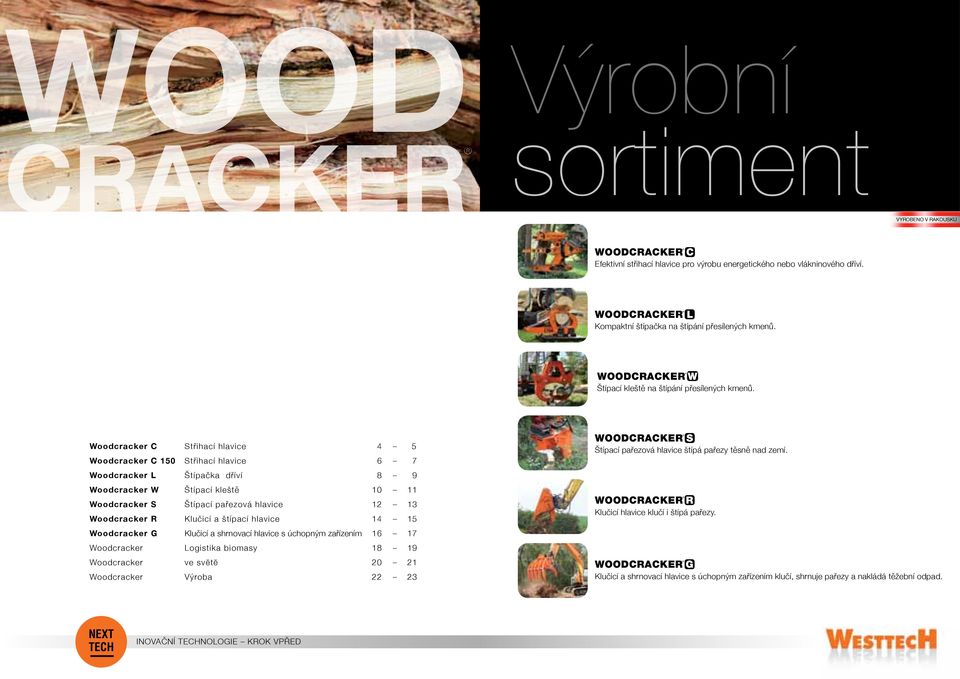

2 Wood cracker Výrobní sortiment VYROBENO V RAKOUSKU C Efektivní střihací hlavice pro výrobu energetického nebo vlákninového dříví. Kompaktní štípačka na štípání přesílených kmenů. L W Štípací kleště na štípání přesílených kmenů. C Střihací hlavice 4 5 C 150 Střihací hlavice 6 7 L Štípačka dříví 8 9 W Štípací kleště S Štípací pařezová hlavice R Klučicí a štípací hlavice G Klučicí a shrnovací hlavice s úchopným zařízením Logistika biomasy ve svӗtӗ Výroba S Štípací pařezová hlavice štípá pařezy těsně nad zemí. R Klučicí hlavice klučí i štípá pařezy. G Klučicí a shrnovací hlavice s úchopným zařízením klučí, shrnuje pařezy a nakládá těžební odpad.

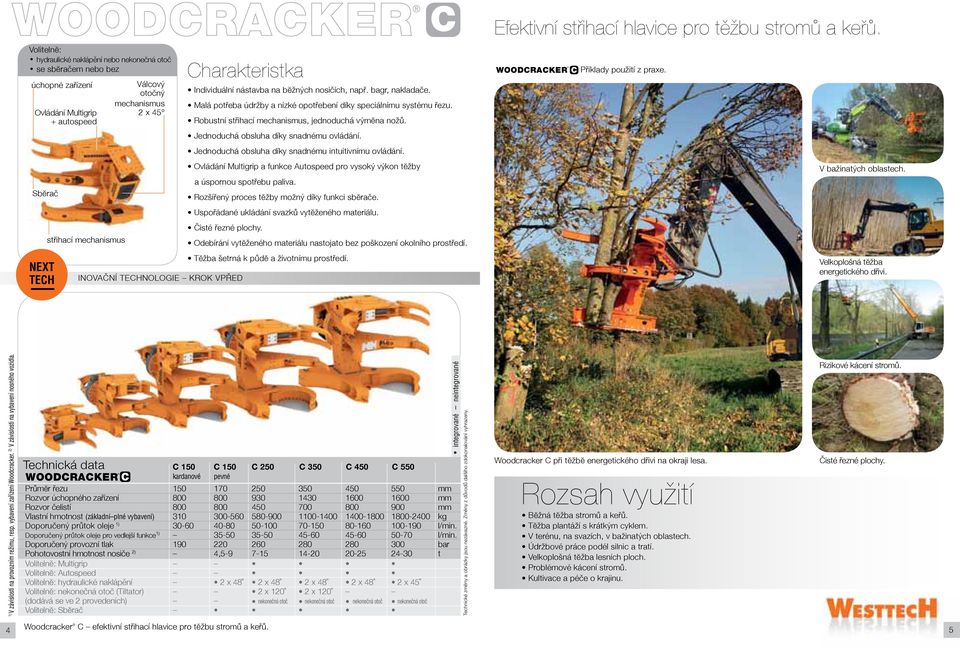

3 Volitelnӗ: hydraulické naklápění nebo nekonečná otoč se sbӗračem nebo bez úchopné zařízení Ovládání Multigrip + autospeed Sbӗrač střihací mechanismus Válcový otočný mechanismus 2 x 45 Charakteristka Individuální nástavba na bӗžných nosičích, např. bagr, nakladače. C Malá potřeba údržby a nízké opotřebení díky speciálnímu systému řezu. Robustní střihací mechanismus, jednoduchá výmӗna nožů. Jednoduchá obsluha díky snadnému ovládání. Jednoduchá obsluha díky snadnému intuitivnímu ovládání. Ovládání Multigrip a funkce Autospeed pro vysoký výkon tӗžby a úspornou spotřebu paliva. Rozšířený proces tӗžby možný díky funkci sbӗrače. Uspořádané ukládání svazků vytӗženého materiálu. Čisté řezné plochy. Odebírání vytӗženého materiálu nastojato bez poškození okolního prostředí. Tӗžba šetrná k půdӗ a životnímu prostředí. Efektivní střihací hlavice pro těžbu stromů a keřů. C Příklady použití z praxe. V bažinatých oblas. Velkoplošná tӗžba energetického dřivi. 1) V závislosti na provozním režimu, resp. vybavení zařízení. 2) V závislosti na vybavení nosného vozidla. Technická data C 150 C 150 C 250 C 350 C 450 C 550 C kardanové pevné Průmӗr řezu mm Rozvor úchopného zařízení mm Rozvor čelistí mm Vlastní hmotnost (základní plné vybavení) kg Doporučený průtok oleje 1) l/min. Doporučený průtok oleje pro vedlejší funkce 1) l/min. Doporučený provozní tlak bar Pohotovostní hmotnost nosiče 2) 4, t Volitelnӗ: Multigrip Volitelnӗ: Autospeed Volitelnӗ: hydraulické naklápění 2 x 48 2 x 48 2 x 48 2 x 48 2 x 45 Volitelnӗ: nekonečná otoč (Tiltator) 2 x x 120 (dodává se ve 2 provedeních) nekonečná otoč nekonečná otoč nekonečná otoč nekonečná otoč Volitelnӗ: Sbӗrač integrované neintegrované Technické zmӗny a obrázky jsou nezávazné. Zmӗny z důvodů dalšího zdokonalování vyhrazeny. C při tӗžbӗ energetického dřivi na okraji lesa. Rozsah využití Bӗžná tӗžba stromů a keřů. Tӗžba plantáží s krátkým cyklem. V terénu, na svazích, v bažinatých oblas. Údržbové práce podél silnic a tratí. Velkoplošná tӗžba lesních ploch. Problémové kácení stromů. Kultivace a péče o krajinu. Rizikové kácení stromů. Čisté řezné plochy. 4 C efektivní střihací hlavice pro tӗžbu stromů a keřů. 5

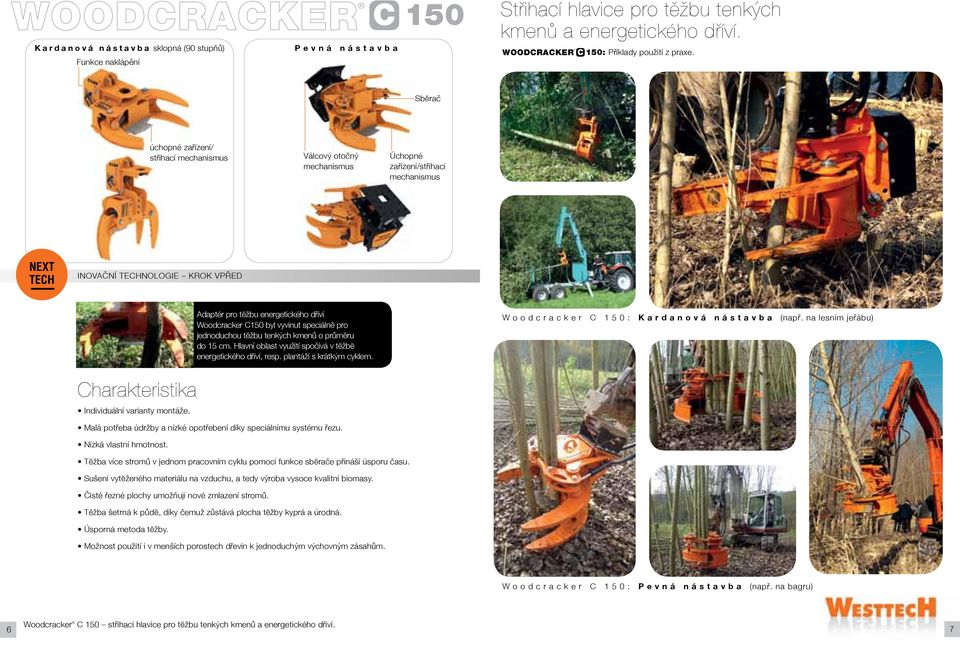

4 Kardanová nástavba sklopná (90 stupňů) Funkce naklápění Pevná nástavba C 150 Střihací hlavice pro těžbu tenkých kmenů a energetického dříví. C 150: Příklady použití z praxe. Sbӗrač úchopné zařízení/ střihací mechanismus Válcový otočný mechanismus Úchopné zařízení/střihací mechanismus Adaptér pro tӗžbu energetického dříví C150 byl vyvinut speciálnӗ pro jednoduchou tӗžbu tenkých kmenů o průmӗru do 15 cm. Hlavní oblast využití spočívá v tӗžbӗ energetického dříví, resp. plantáží s krátkým cyklem. C 150: Kardanová nástavba (např. na lesním jeřábu) Charakteristika Individuální varianty montáže. Malá potřeba údržby a nízké opotřebení díky speciálnímu systému řezu. Nízká vlastní hmotnost. Tӗžba více stromů v jednom pracovním cyklu pomocí funkce sbӗrače přináší úsporu času. Sušení vytӗženého materiálu na vzduchu, a tedy výroba vysoce kvalitní biomasy. Čisté řezné plochy umožňují nové zmlazení stromů. Tӗžba šetrná k půdӗ, díky čemuž zůstává plocha tӗžby kyprá a úrodná. Úsporná metoda tӗžby. Možnost použití i v menších poros dřevin k jednoduchým výchovným zásahům. C 150: Pevná nástavba (např. na bagru) C 150 střihací hlavice pro tӗžbu tenkých kmenů a energetického dříví. 6 7

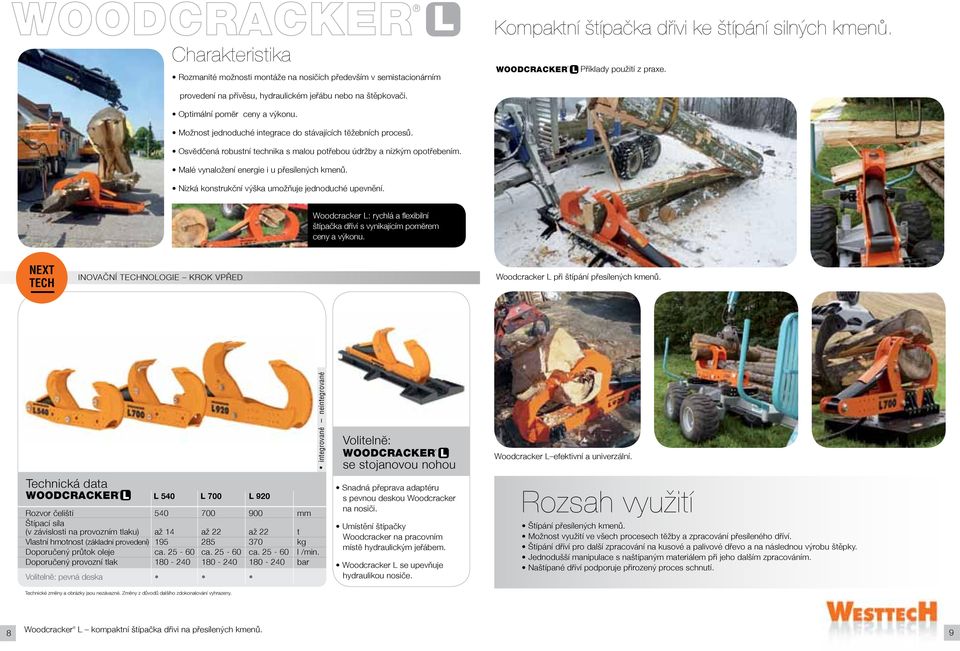

5 Charakteristika Rozmanité možnosti montáže na nosičích především v semistacionárním L Kompaktní štípačka dřivi ke štípání silných kmenů. L Příklady použití z praxe. provedení na přívěsu, hydraulickém jeřábu nebo na štěpkovači. Optimální pomӗr ceny a výkonu. Možnost jednoduché integrace do stávajících tӗžebních procesů. Osvӗdčená robustní nika s malou potřebou údržby a nízkým opotřebením. Malé vynaložení energie i u přesílených kmenů. Nízká konstrukční výška umožňuje jednoduché upevnění. L: rychlá a flexibilní štípačka dříví s vynikajícím pomӗrem ceny a výkonu. L při štípání přesílených kmenů. Technická data L L 540 L 700 L 920 Rozvor čeliští mm Štípací síla (v závislosti na provozním tlaku) až 14 až 22 až 22 t Vlastní hmotnost (základní provedení) kg Doporučený průtok oleje ca ca ca l /min. Doporučený provozní tlak bar Volitelnӗ: pevná deska integrované neintegrované Volitelnӗ: L se stojanovou nohou Snadná přeprava adaptéru s pevnou deskou na nosiči. Umístění štípačky na pracovním místӗ hydraulickým jeřábem. L se upevňuje hydraulikou nosiče. L efektivní a univerzální. Rozsah využití Štípání přesílených kmenů. Možnost využití ve všech procesech tӗžby a zpracování přesíleného dříví. Štípání dříví pro další zpracování na kusové a palivové dřevo a na následnou výrobu štěpky. Jednodušší manipulace s naštípaným materiálem při jeho dalším zpracováním. Naštípané dříví podporuje přirozený proces schnutí. Technické zmӗny a obrázky jsou nezávazné. Zmӗny z důvodů dalšího zdokonalování vyhrazeny. 8 L kompaktní štípačka dřivi na přesílených kmenů. 9

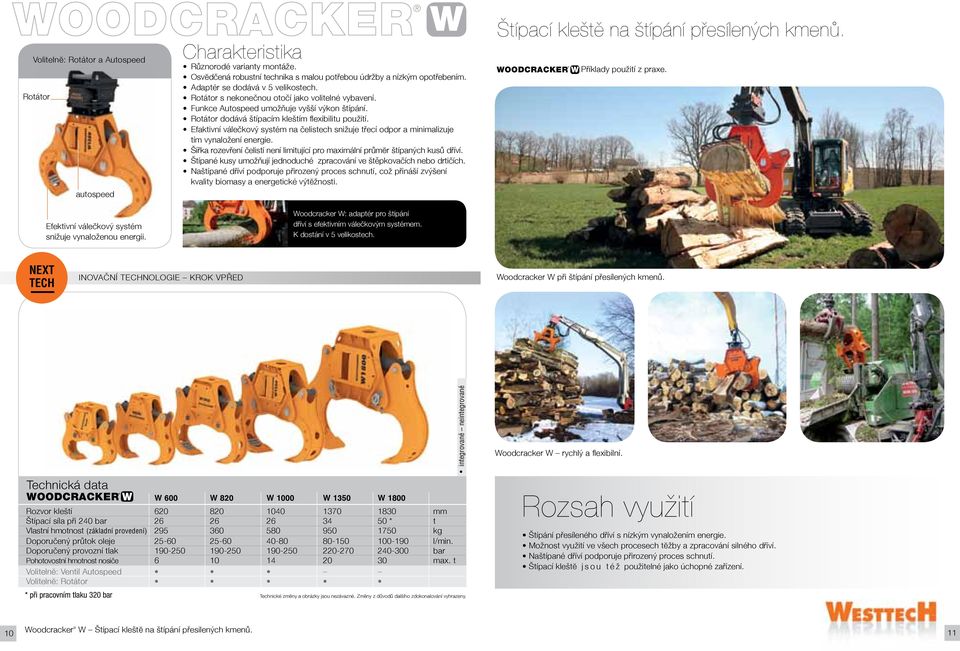

6 Volitelnӗ: Rotátor a Autospeed Rotátor autospeed Efektivní válečkový systém snižuje vynaloženou energii. W Charakteristika Různorodé varianty montáže. Osvӗdčená robustní nika s malou potřebou údržby a nízkým opotřebením. Adaptér se dodává v 5 velikos. Rotátor s nekonečnou otočí jako volitelné vybavení. Funkce Autospeed umožňuje vyšší výkon štípání. Rotátor dodává štípacím kleštím flexibilitu použití. Efaktivní válečkový systém na čelis snižuje třecí odpor a minimalizuje tím vynaložení energie. Šířka rozevření čelistí není limitující pro maximální průmӗr štípaných kusů dříví. Štípané kusy umožňují jednoduché zpracování ve štěpkovačích nebo drtičích. Naštípané dříví podporuje přirozený proces schnutí, což přináší zvýšení kvality biomasy a energetické výtӗžnosti. W: adaptér pro štípání dříví s efektivním válečkovým systémem. K dostání v 5 velikos. Štípací kleště na štípání přesílených kmenů. W Příklady použití z praxe. W při štípání přesílených kmenů. Technická data W W 600 W 820 W 1000 W 1350 W 1800 Rozvor kleští mm Štípací síla při 240 bar * t Vlastní hmotnost (základní provedení) kg Doporučený průtok oleje l/min. Doporučený provozní tlak bar Pohotovostní hmotnost nosiče max. t Volitelnӗ: Ventil Autospeed Volitelnӗ: Rotátor integrované neintegrované W rychlý a flexibilní. Rozsah využití Štípání přesíleného dříví s nízkým vynaložením energie. Možnost využití ve všech procesech tӗžby a zpracování silného dříví. Naštípané dříví podporuje přirozený proces schnutí. Štípací kleštӗ j s o u t é ž použitelné jako úchopné zařízení. * při pracovním tlaku 320 bar Technické zmӗny a obrázky jsou nezávazné. Zmӗny z důvodů dalšího zdokonalování vyhrazeny. 10 W Štípací kleštӗ na štípání přesilených kmenů. 11

7 S Štípací pařezová hlavice štípá pařezy u zemӗ. Charakteristika Možnost jednoduché adaptace na všechny nosiče. Bezpečný způsob práce ve srovnání s frézovací nikou. Uštípnutím pařezu těsně u zemӗ zůstává kořenový materiál v zemi je zachován přírodní cyklus. Ochrana půdy díky kořenovému materiálu zanechanému v zemi. Způsob práce šetrný k půdӗ. Nízké opotřebení a malá potřeba údržby. Využití biomasy díky tӗžbӗ pařezové hmoty. S Příklady použití z praxe. S způsob práce šetrný k půdě. Získávání biomasy díky tӗžbӗ pařezové hmoty. Technická data S 400 Rozvor čelistí 600 mm Pracovní šířka 480 mm Vlastní hmotnost (základní provedení) 730 kg Doporučený průtok oleje l/min Doporučený provozní tlak bar Pohotovostní hmotnost max. 18 t nosiče Rozsah využití Odstranění pařezu tӗsnӗ u zemӗ. Další zpracování a drcení pařezové hmoty. Dodatečné získávání biomasy díky tӗžbӗ pařezové hmoty. Využití na erozí ohrožených, kyprých a písčitých půdách. Technické zmӗny a obrázky jsou nezávazné. Zmӗny z důvodů dalšího zdokonalování vyhrazeny. 12 S Štípací pařezová hlavice štípá pařezy u zemӗ. 13

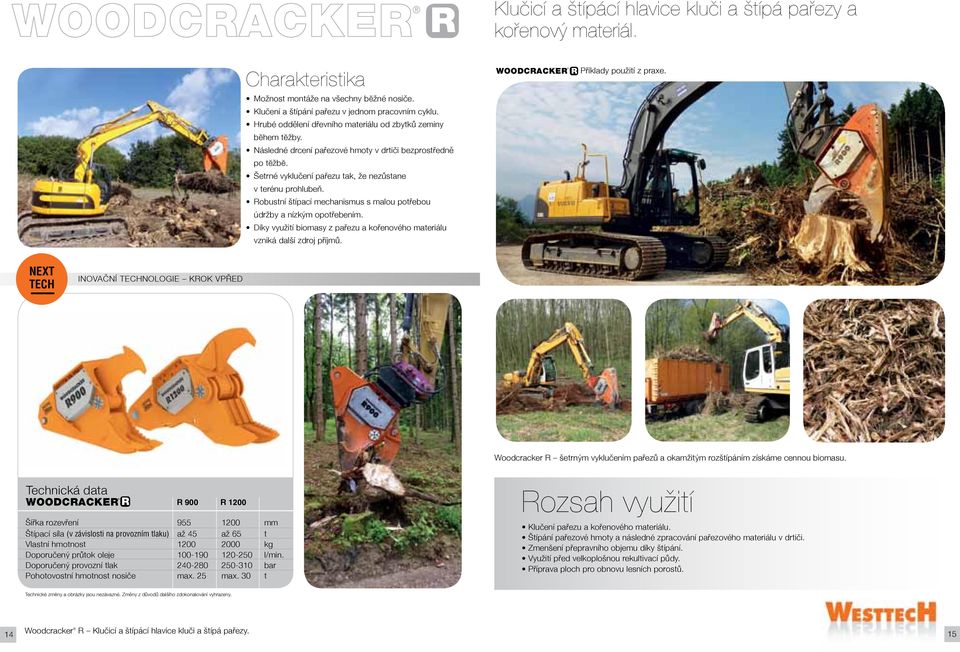

8 R Klučicí a štípácí hlavice kluči a štípá pařezy a kořenový materiál. Charakteristika Možnost montáže na všechny bӗžné nosiče. Klučení a štípání pařezu v jednom pracovním cyklu. Hrubé oddělení dřevního materiálu od zbytků zeminy bӗhem tӗžby. Následné drcení pařezové hmoty v drtiči bezprostředně po tӗžbӗ. Šetrné vyklučení pařezu tak, že nezůstane v terénu prohlubeň. Robustní štípací mechanismus s malou potřebou údržby a nízkým opotřebením. Díky využití biomasy z pařezu a kořenového materiálu vzniká další zdroj příjmů. R Příklady použití z praxe. R šetrným vyklučením pařezů a okamžitým rozštípáním získáme cennou biomasu. Technická data R R 900 R 1200 Šířka rozevření mm Štípací síla (v závislosti na provozním tlaku) až 45 až 65 t Vlastní hmotnost kg Doporučený průtok oleje l/min. Doporučený provozní tlak bar Pohotovostní hmotnost nosiče max. 25 max. 30 t Rozsah využití Klučení pařezu a kořenového materiálu. Štípání pařezové hmoty a následné zpracování pařezového materiálu v drtiči. Zmenšení přepravního objemu díky štípání. Využití před velkoplošnou rekultivací půdy. Příprava ploch pro obnovu lesních porostů. Technické zmӗny a obrázky jsou nezávazné. Změny z důvodů dalšího zdokonalování vyhrazeny. 14 R Klučicí a štípácí hlavice kluči a štípá pařezy. 15

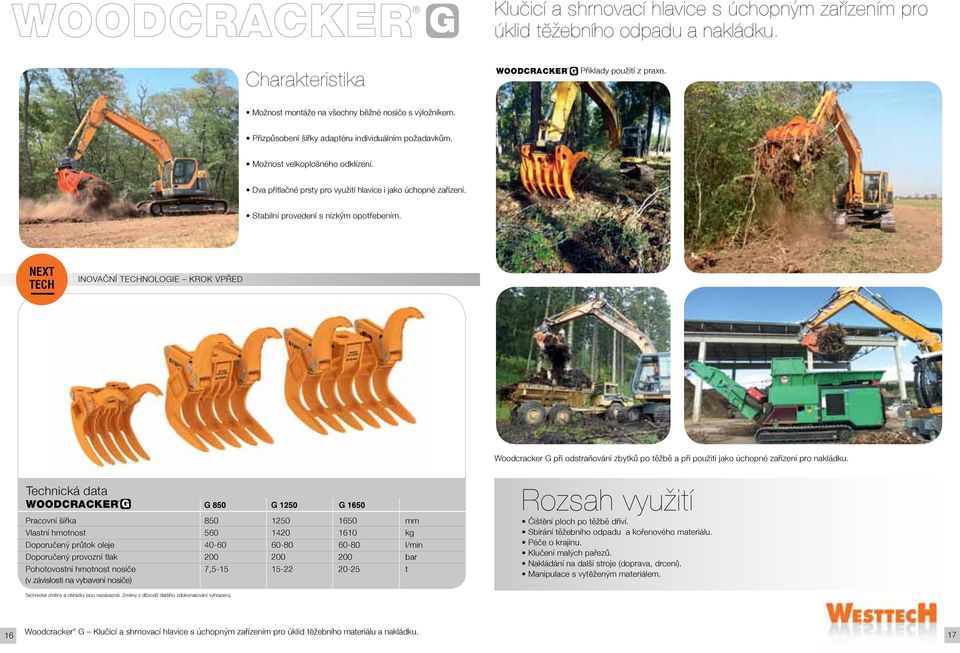

9 G Klučicí a shrnovací hlavice s úchopným zařízením pro úklid tӗžebního odpadu a nakládku. Charakteristika G Příklady použití z praxe. Možnost montáže na všechny bӗžné nosiče s výložníkem. Přizpůsobení šířky adaptéru individuálním požadavkům. Možnost velkoplošného odklízení. Dva přítlačné prsty pro využití hlavice i jako úchopné zařízení. Stabilní provedení s nízkým opotřebením. G při odstraňování zbytků po těžbě a při použití jako úchopné zařízení pro nakládku. Technická data G G 850 G 1250 G 1650 Pracovní šířka mm Vlastní hmotnost kg Doporučený průtok oleje l/min Doporučený provozní tlak bar Pohotovostní hmotnost nosiče 7, t (v závislosti na vybavení nosiče) Rozsah využití Čištӗní ploch po těžbě dříví. Sbírání těžebního odpadu a kořenového materiálu. Péče o krajinu. Klučení malých pařezů. Nakládání na další stroje (doprava, drcení). Manipulace s vytӗženým materiálem. Technické zmӗny a obrázky jsou nezávazné. Zmӗny z důvodů dalšího zdokonalování vyhrazeny. 16 G Klučicí a shrnovací hlavice s úchopným zařízením pro úklid tӗžebního materiálu a nakládku. 17

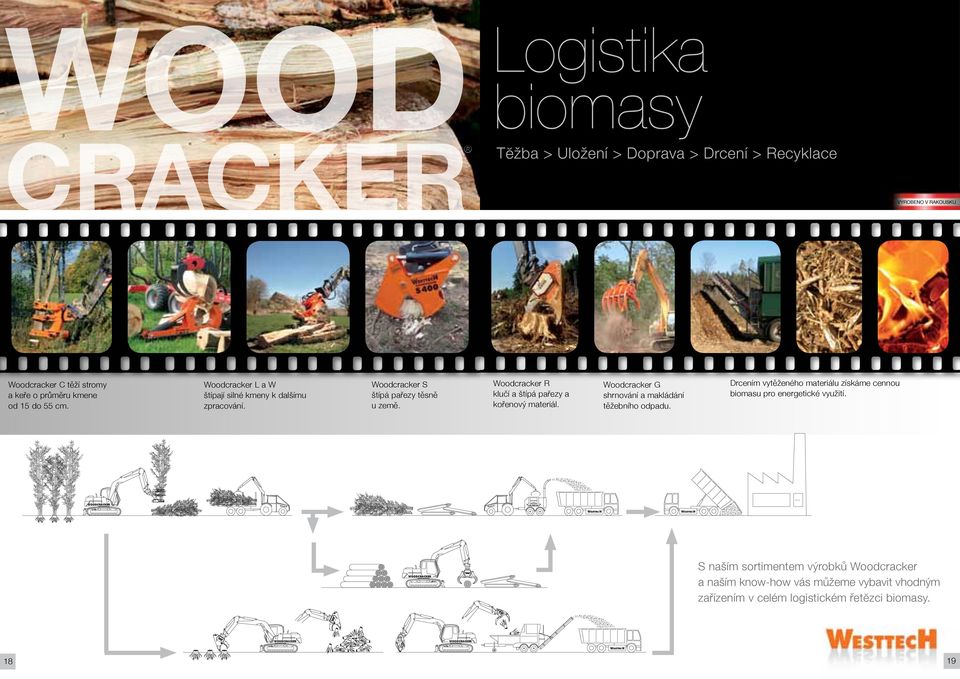

10 Wood cracker Logistika biomasy Tӗžba > Uložení > Doprava > Drcení > Recyklace VYROBENO V RAKOUSKU C těží stromy a keře o průměru kmene od 15 do 55 cm. L a W štípají silné kmeny k dalšímu zpracování. S štípá pařezy těsně u země. R klučí a štípá pařezy a kořenový materiál. G shrnování a makládání těžebního odpadu. Drcením vytěženého materiálu získáme cennou biomasu pro energetické využití. S naším sortimentem výrobků a naším know-how vás můžeme vybavit vhodným zařízením v celém logistickém řetӗzci biomasy

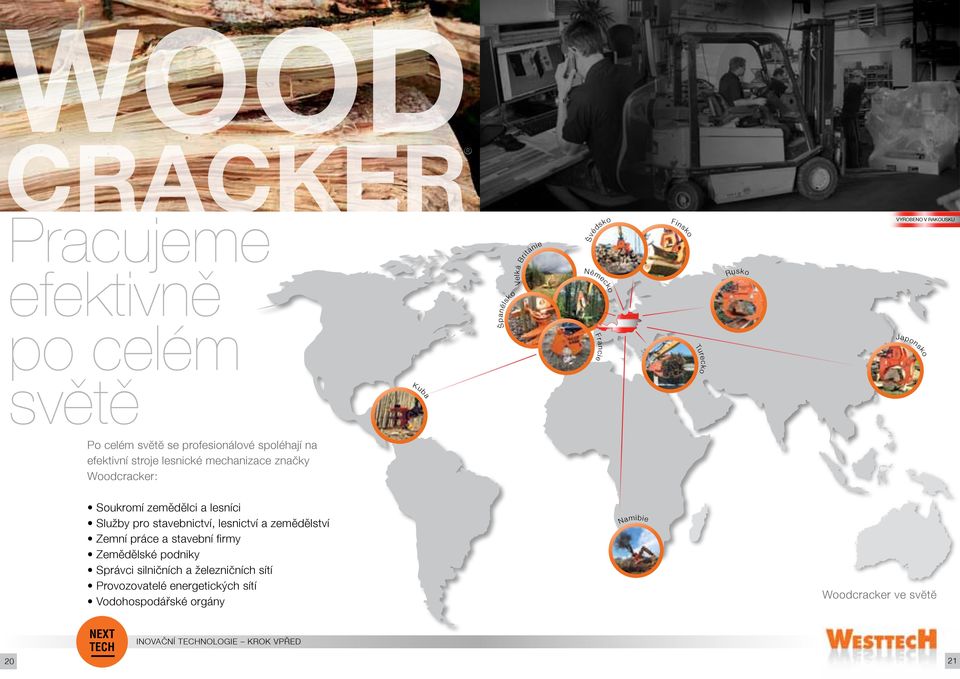

11 Wood cracker Ve l k á B ri VYROBENO V RAKOUSKU s Rusko e Španӗls o k Fin ko Nӗm ko ck o nie ds n sk o re c k o Tu Francie Japo Ku ba Pracujeme efektivně po celém světě tá Švé Po celém svӗtӗ se profesionálové spoléhají na efektivní stroje lesnické mechanizace značky : Soukromí zemědělci a lesníci Služby pro stavebnictví, lesnictví a zemědělství Zemní práce a stavební firmy Zemědělské podniky Správci silničních a železničních sítí Provozovatelé energetických sítí Vodohospodářské orgány 20 ib Nam ie ve svӗtӗ 21

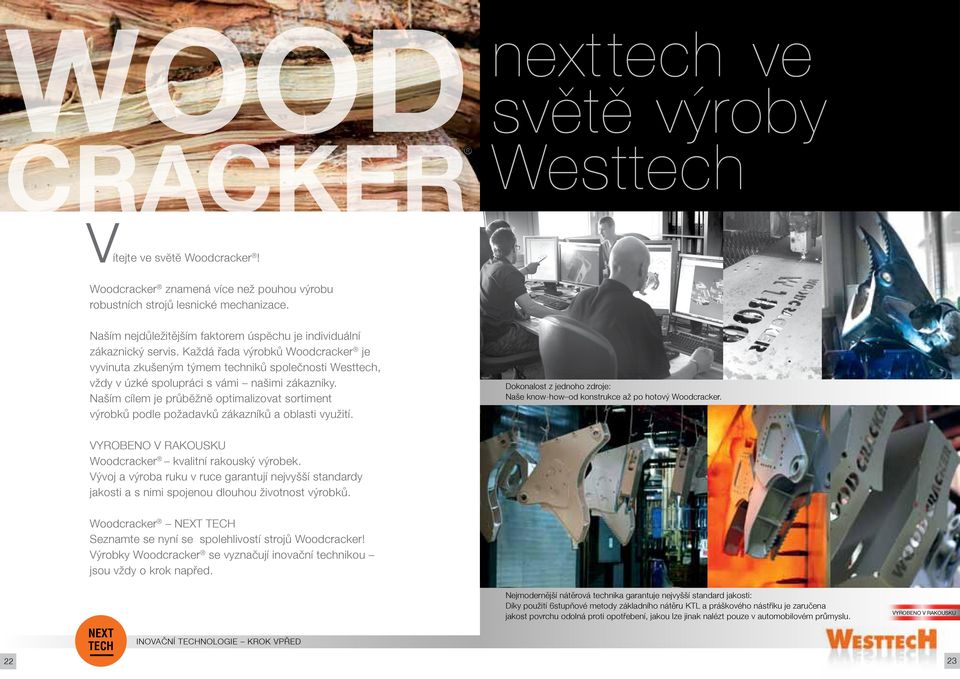

12 Wood cracker ve světě výroby West Vítejte ve svӗtӗ! znamená více než pouhou výrobu robustních strojů lesnické mechanizace. Naším nejdůležitějším faktorem úspӗchu je individuální zákaznický servis. Každá řada výrobků je vyvinuta zkušeným týmem niků společnosti West, vždy v úzké spolupráci s vámi našimi zákazníky. Naším cílem je průbӗžnӗ optimalizovat sortiment výrobků podle požadavků zákazníků a oblasti využití. Dokonalost z jednoho zdroje: Naše know-how od konstrukce až po hotový. VYROBENO V RAKOUSKU kvalitní rakouský výrobek. Vývoj a výroba ruku v ruce garantují nejvyšší standardy jakosti a s nimi spojenou dlouhou životnost výrobků. NEXT TECH Seznamte se nyní se spolehlivostí strojů! Výrobky se vyznačují inovační nikou jsou vždy o krok napřed. Nejmodernější nátěrová nika garantuje nejvyšší standard jakosti: Díky použití 6stupňové metody základního nátěru KTL a práškového nástřiku je zaručena jakost povrchu odolná proti opotřebení, jakou lze jinak nalézt pouze v automobilovém průmyslu. VYROBENO V RAKOUSKU 22 23
