1 JSME VÝVOJÁŘI AUTOMOBILŮ Pro auto. Pro sebe. Pro radost. Prezentace společnosti SWELL, a. s. 1

2 NAŠE FIRMA Naši firmu tvoří vnímaví a komunikativní odborníci, kteří mají techniku v krvi. S rostoucím týmem přes 170 lidí pracujeme pro lídry automobilového průmyslu v řadě evropských zemí. Od svého založení v roce 1993 vyrostla naše společnost z malé konstrukční kanceláře v dnešního respektovaného vývojového partnera automobilek a jejich dodavatelů. V roce 2016 jsme se stali součástí mezinárodní skupiny Altran, globálního lídra v oblasti inženýrských a vývojových služeb. 2

3 NAŠE SLUŽBY Jsme předním českým dodavatelem vývojových služeb pro automobilový průmysl. Působíme v šesti hlavních oblastech vývoje automobilů a jejich komponentů: STYLING A DESIGN VÝVOJOVÁ KONSTRUKCE A VÝPOČTY VÝVOJOVÁ ZKUŠEBNA VÝVOJ A STAVBA PROTOTYPŮ, NÁSTROJŮ A PŘÍPRAVKŮ BIW TOOLING ENTERPRISE PERFORMANCE 3

4 NAŠE ČINNOSTI Etapy vývoje vozu Fáze technického doprovodu designu: Vize, skici Požadavky marketingu, trhu Design hliněný designový model převod do dat - digitalizace, vyhlazování ploch Technický doprovod designu analýzy, koncepty řešení první virtuální koncepční vůz Fáze vývoje: CAD konstrukce jednotlivých dílů, sestav virtuální stavební řady Výpočtové ověření Prototypy fyzické vozy Zkoušky Fáze zavádění do výroby: Sériové nářadí Stavba linek Sériová výroba (SOP) aktivity 4

5 VÝVOJOVÁ KONSTRUKCE Kapacity, se kterými není nuda. 5

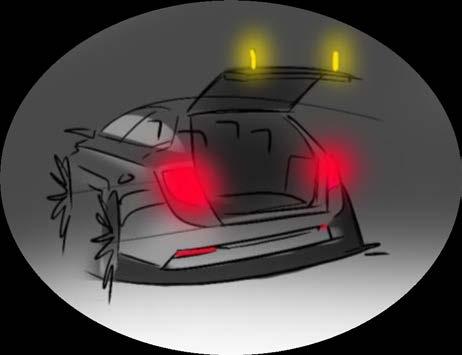

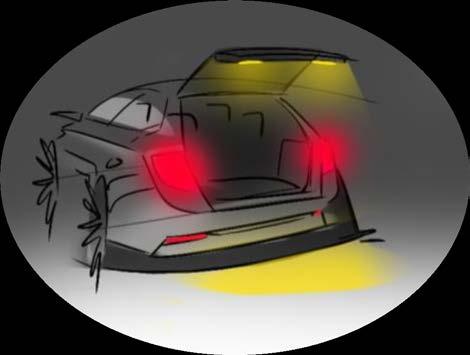

6 VÝVOJOVÁ KONSTRUKCE DESIGN A SURFACING Vize, skici, inovace. Koncepty, inovační řešení formou skic převod do CAD dat Designový model převod do dat Class A-Surfacing - zákazníkem viditelné plochy Nasnímaná data hliněného modelu převod do virtuální plošné podoby Důraz na optickou kvalitu zpracování ploch Podklad pro CAD konstrukci dílů Doprovod designu, dimenzování Technický doprovod designových modelů - analýzy proveditelnosti, zástavby, vliv technologie - koncepční řezy - kinematika - ustavení zástavbových dílů Koncepty - návrhy nových technických řešení První virtuální vůz - parametrická CAD konstrukce 6

7 VÝVOJOVÁ KONSTRUKCE - VÝVOJ DÍLU CAD konstrukce dílů, podsestav a sestav Plechové díly, svařené sestavy - karoserie svařená - karoserie okovaná Plastové díly / sestavy - vnější exteriérové díly: víko zadní, spoilery, - funkční zástavbové díly: frontend, vedení vzduchu, podběhy Světlomety 7

8 VÝKRESOVÁ DOKUMENTACE Package Plány spár Návrhové výkresy (ENT) Výkresy dílů, podsestav, sestav Poptávkové výkresy Rozpady Montážní návody (PDM listy) Homologační výkresy 8

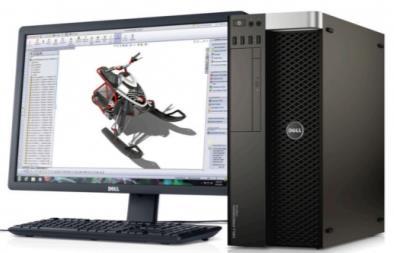

9 VÝVOJOVÁ KONSTRUKCE S ČÍM PRACUJEME SOFTWARE Catia CV5 tvorba konceptů 3D konstrukce kinematické mechanismy 2D dokumentace DMU digital mock-up HARDWARE HW Dell Precision HW 3D Connexion Icem Surf Autodesk Alias Surface 2016 zpracování scanů vyhlazování dat vizualizace tvorba teorie a zaoblování dílů diagnostika Autodesk Inventor MSC Nastran, Adams ANSA Mathematica PAM Stamp 9

10 NUMERICKÉ SIMULACE Exaktní vizionáři 10

11 VÝPOČTY - STATICKÁ A DYNAMICKÁ TUHOST, OPTIMALIZACE Statická torzní tuhost kapoty Dynamická tuhost kapoty - zavírání Optimalizace vnitřního plechu kapoty Optimalizace vnitřního plechu kapoty - výsledek 11

12 DYNAMIKA TUHÝCH TĚLES, VÝPOČTY ŽIVOTNOSTI MBS Průběhy sil FEM Poškození Simulace chování vozu na zkušebním stavu FEM Rozložení napětí 12

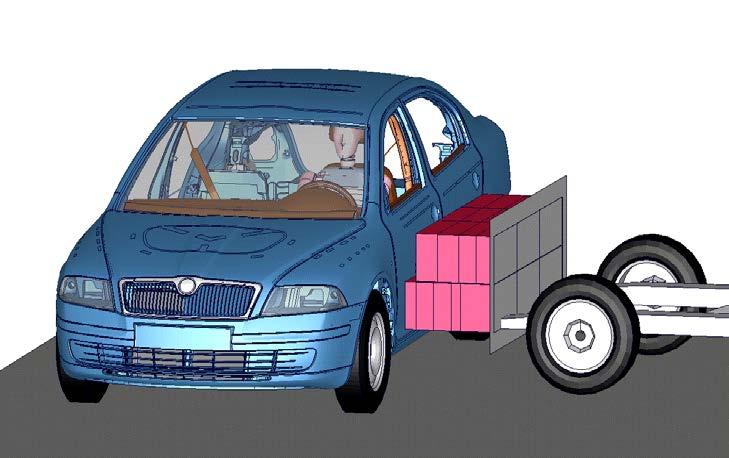

13 VÝPOČTY CRASH SIMULACE Ochrana chodců Zadní (pojišťovací) náraz Simulace bočního nárazu Chování zavazadel při čelním nárazu 13

14 VÝVOJOVÉ ZKUŠEBNICTVÍ Rychlá odezva a detailní zpětná vazba 14

15 KOMPONENTNÍ ZKOUŠKY VE FÁZI VÝVOJE Klimatické vlivy Klimatické, teplotní a korozní komory Tvarová stabilita, umělé stárnutí Funkční vlastnosti v teplotních extrémech 15

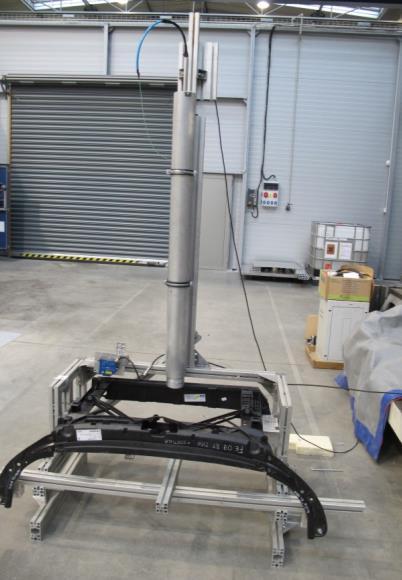

16 KOMPONENTNÍ ZKOUŠKY VE FÁZI VÝVOJE Mechanické vlivy Pevnostní a tuhostní testy Vibrační testy, včetně teplot Funkční cyklické testy Klimatomechanické testy Materiálové testy 16

17 KOMPONENTNÍ ZKOUŠKY VE FÁZI VÝVOJE Ostatní vlivy Solární radiace (Xeno, SoSi) Odolnost vůči vodě, prachu Elektrické vlivy Testy laků Chemické testy 17

18 KOMPONENTNÍ ZKOUŠKY VE FÁZI SÉRIOVÉ VÝROBY Podpora sériové kvality výroby Validační testy pravidelné testy při daném objemu výroby, časovém parametru Rekvalifikační testy při změnách výrobního procesu 18

19 VÝVOJ ZKUŠEBNÍCH PŘÍPRAVKŮ Konstrukce, výpočty, optimalizace a výroba vibračních přípravků Konstrukce uzpůsobena limitům vibračního systému Co nejvyšší počet zkoušených dílů najednou Simulace rezonancí, modální analýza a optimalizace 3D modelu Výroba přípravku, modální analýza fyzického dílu 19

20 PROTOTYPY, NÁSTROJE A PŘÍPRAVKY Zkušenosti šetří čas. 20

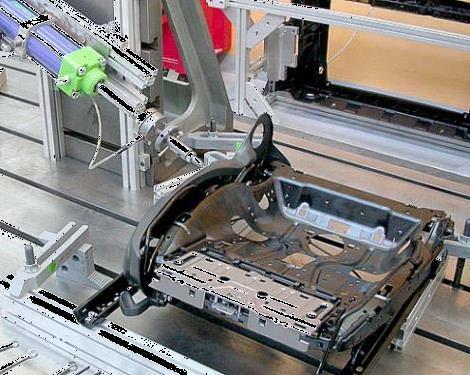

21 STAVBA PROTOTYPŮ, NÁSTROJŮ A PŘÍPRAVKŮ Nástroje a přípravky Technologické simulace lisování Prototypové lisovací nástroje Svařovací, kontrolní, měřicí a zkušební přípravky Obr.4 21

22 STAVBA PROTOTYPŮ, NÁSTROJŮ A PŘÍPRAVKŮ Prototypy Lisované komponenty, svařované sestavy (materiál: ocel, hliník) Obráběné modely - pohledové makety z kovu, plastu a technického dřeva 22

23 REFERENCE Naši významní zákazníci 23

24 NAŠI ZÁKAZNÍCI Od roku 1993 spolupracujeme s automobilkou Škoda Auto na vývoji všech dosavadních modelů. osobní vozy Felicia Octavia I Roomster Fabia II Yeti Octavia III Octavia II Superb I Fabia I Superb II Citigo Rapid, Spaceback 24

25 NAŠI ZÁKAZNÍCI Podílíme se na vývoji autobusů, nákladních vozidel a motocyklů. autobusy nákladní vozy motocykly [Zdroj: IVECO] [Zdroj: TATRA TRUCKS] [se svolením Čezeta Motors] 25

26 NAŠI ZÁKAZNÍCI S lídry dodavatelského řetězce spolupracujeme na vývoji automobilových komponentů a modulů. karoserie plasty světlomety elektronika, pohony 26

27 CENTRUM VÝVOJOVÝCH SLUŽEB SWELL SWELL, a.s. Příčná Hořice GPS: 50 21'56.006"N, 15 37'29.787"E 27
