Vítejte v Novofermu! Automatické vratové systémy v privátním sektoru

Transkript

1 1 Vítejte v Novofermu! Automatické vratové systémy v privátním sektoru

2 Typy garáží U nás vždy optimální řešení Ať už sekční vrata se vzhledem padnoucím ke stylu domu. Nebo výklopná vrata jako úsporné řešení Sekční vrata pro renovaci hotových garáží Případně speciální výklopná vrata pro hotové betonové garáže...rozsáhlý program Novoferm nabízí řešení pro každou situaci a potřebu 2

3 Sekční vrata Novoferm kvalita, která snese ta nejpřísnější kritéria... Automatische Garagentor-Systeme

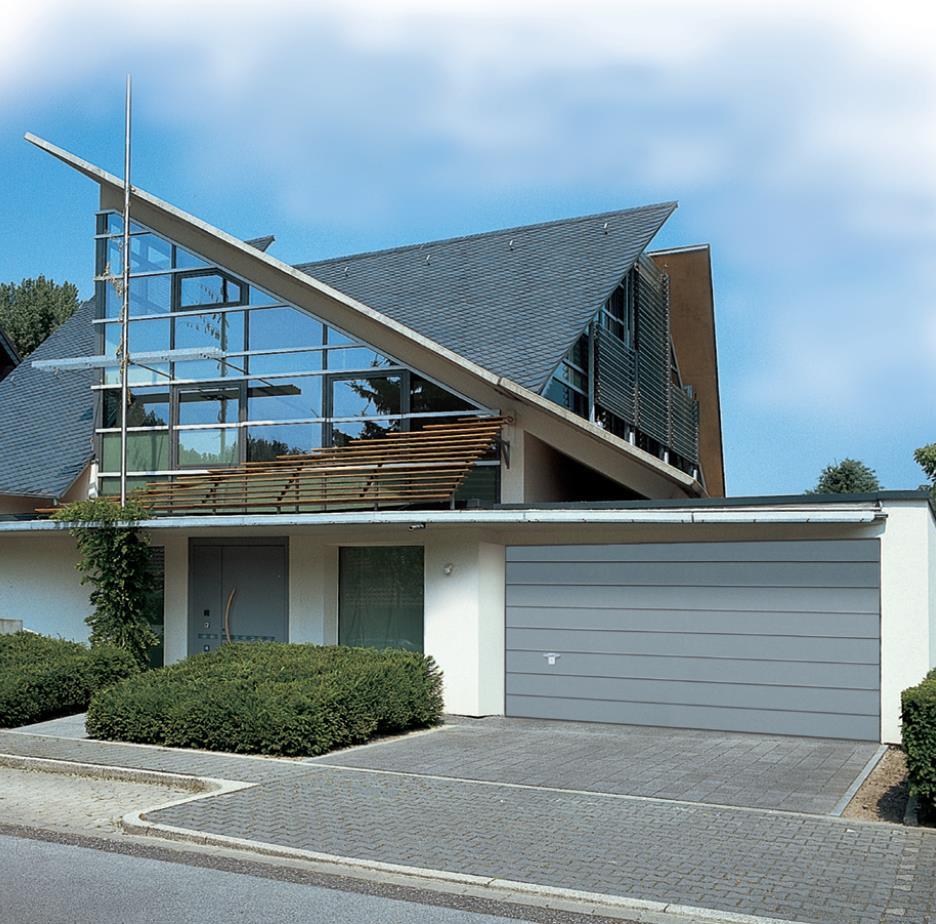

4 Sekční vrata Z široké škály provedení vrat si každý najde ten svůj, padnoucí ke stylu domu úzký prolis široký prolis velká lamela microline (velká lamela) kazety pouze v provedení Satin white und Satin grey Optika garážových vrat by měla odpovídat osobitému stylu celého domu a vkusu Vašich zákazníků. Novoferm Vám dává bezpečnost velké a vysoce kvalitní značky pro úsporná, náročná a individuální řešení. 4

5 Sekční vrata Barvy a povrchové úpravy - zcela podle Vaši chuti woodgrain hladký plech zlatý dub tmavý dub mahagon Satin white (podobná RAL 9016) Satin grey Satin Dark grey (podobná RAL 7016) Satin brown (podobná RAL 8014) Celkový vzhled garážových vrat se odvíjí především podle povrchové úpravy. At už se jedná o hladký plech nebo woograin, standardně v barvě bílé nebo v jiné barvě, Novoferm Vám nabízí řešení, které uspokojí každého. Zvláštní vzhled Vašim vratům dají i další exkluzivní povrchy napodobující strukturu dřeva, jako zlatý dub, tmavý dub a mahagon, nebo zajímavé strukturální povrchy Satin white, Satin grey, Satin Dark grey a Satin brown. 5

6 Sekční vrata Nové dřevěné dekory k dodání od poloviny roku 2015 Tyto nové dekory dřeva budou k dodání ve variantě široký prolis a velká lamela. 6

7 Sekční vrata Barvy a povrchy Přání individuálního a nevšedního vzhledu nových garážových vrat je u zákazníků často na prvním místě. Sladění vrat a domu může být např. docíleno výběrem optimální barvy vrat. Vedle 11 cenově zvýhodněných barevných odstínů Super-Color je možné nabídnout v podstatě jakýkoliv odstín dle RAL. 7

8 TÜV odzkoušené provedení proti vloupání TÜV odzkoušené provedení proti vloupání pro všechny typy sekčních vrat s pohony 8

9 TÜV odzkoušené provedení proti vloupání Fotodokumentace k provedeným zkouškám 9

10 TÜV odzkoušené provedení proti vloupání Certifikát platí pro všechny typy sekčních vrat s pohony ve standardním provedení, tzn.: bez zámku a madla bez okének bez nouzového odblokování pohonu bez personálního vstupu Kritéria bezpečnostních zkoušek jsou pro všechny výrobce stejné! 10

11 11 Vždy první volba sekční vrata od Novofermu

12 Typy sekčních garážových vrat 12 iso 20 iso 45 do šíře 3.000mm do šíře 5.500mm

13 13 iso 20 mnohostranná a mimořádně úsporná

14 iso 20 mnohostranná a mimořádně úsporná 15 Vrata iso 20 pohled zevnitř s pohonem NovoPort

15 iso 20 mnohostranná a mimořádně úsporná Optimal také pro místa s omezeným prostorem: Výška nadpraží 120 mm Vnitřní hloubka garáže = objednací výška vrat mm Boční prosor = 90 mm 16 Pro integrovaný pohon NovoPort nepotřebujete již žádný další prostor v nadpraží, ani na bocích - výhoda, kterou nabízí pouze Novoferm!

16 iso 20 mnohostranná a mimořádně úsporná Tloušťka vratové sekce 20mm Izolační schopnost sekce = 1,0 W/m² K Určeno pro garáže do šíře 3.000mm Vynikající stabilita a tepelná izolace Hospodárná varianta vrat 17

17 iso 20 mnohostranná a mimořádně úsporná iso 20 - detaily Stabilní, nastavitelné ocelové pozinkované panty 18

18 iso 20 mnohostranná a mimořádně úsporná Vodící kolečka s krátkými oskami pro velmi tichý chod vrat 19

19 iso 20 mnohostranná a mimořádně úsporná iso 20- detaily Kladka s ochranou proti přivření prstů Dvojitá ocelová lanka umístěná ve vertikálním vodítku, včetně vícesvazkového pružinového paketu 20

20 iso 20 mnohostranná a mimořádně úsporná iso 20 - detaily Boční vedení pro vycentrování vratového křídla Integrované uchycení ozubeného řemene 21

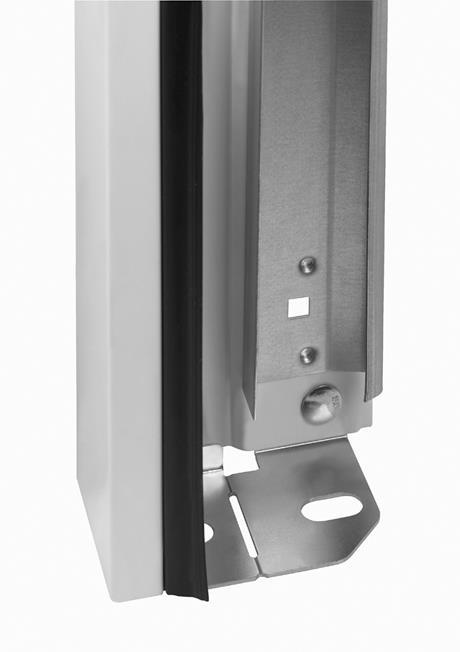

21 iso 20 mnohostranná a mimořádně úsporná iso 20 - detaily Podlahový nerezový plech zárubně (odnímatelný pro renovační variantu vrat) 22

22 iso 20 mnohostranná a mimořádně úsporná iso 20 - detaily Podlahový nerezový plech zárubně je odstraněn 23

23 24 Specifikace provedení a technika

24 Důležité rozměry pro sekční vrata iso 20-4 (tažné pružiny) iso 45-4 (tažné pružiny) iso 45 (torzní pružiny) přední /VL/ iso 45 (torzní pružiny) zadní /HL/ Minimální boční prostor Minimální výška nadpraží 90 mm 90 mm 90 mm 90 mm 115 mm 115 mm 215 mm 115 mm Minimální hloubka garáže Výška vrat + 620mm Výška vrat + 620mm Výška vrat + 620mm Výška vrat + 750mm Čistá průjezdná výška (ruční pohon) Výška vrat Výška vrat 50 (se svorkou) Výška vrat Výška vrat 50 (se svorkou) Výška vrat Výška vrat 50 (se svorkou) Výška vrat Výška vrat 50 (se svorkou) Čistá průjezdná výška NovoPort = výška vrat NovoPort = výška vrat NovoPort = výška vrat NovoPort = výška vrat 25 (s NovoPortem/ stropním pohonem) Stropní pohon = výška vrat Stropní pohon = výška vrat Stropní pohon = výška vrat Stropní pohon = výška vrat

25 Novoferm E Typ iso 20 26

26 Novoferm E Typ iso 20 27

27 Iso 45 luxusní sekční vrata pro náročné 28 Sekční vrata Novoferm E Typ iso 45

28 Iso 45 luxusní sekční vrata pro náročné Nově volba provedení buďto s vertikálními tažnými pružinami nebo s torzními pružinami Výhody provedení s tažnými pružinami: Jednoduchá montáž u nízkého nadpraží Jednoduché nastavení napnutí pružin Kratší horizontální vodítka (menší nároky k zabudování) Snadná a rychlá montáž pohonu NovoPort Systém pružin je možné si vybrat do šířky 3000mm a do výšky 2750mm (woodgrain) nebo do výšky 2500mm (noblesse/hladké provedení) Pro větší vrata (širší než 3.000mm a vyšší než 2.750mm) je použit vždy systém pružin torzních. 29

29 Iso 45 luxusní sekční vrata pro náročné Vepředu umístěné torzní pružiny 30 Vzadu umístěné torzní pružiny

30 Iso 45 luxusní sekční vrata pro náročné Vyzkoušena v TÜV institutu dle evropských vratových produktových norem - DIN EN Znak GS pro vyzkoušenou spolehlivost Vyzkoušena v TÜV institutu jako odolná proti vloupání (včetně el. pohonu) 31

31 Iso 45 luxusní sekční vrata pro náročné Nejsilnější vratová sekce s nejlepší izolační schopností v našem sortimentu K-hodnota = 0,5 W/m² K Určeno pro garáže do šíře 5.500mm Vynikající stabilita 32

32 Iso 45 luxusní sekční vrata pro náročné Thermo zárubňový set - lepší izolace pro garáž Nový těsnící systém vylepšuje už tak vynikající izolační schopnosti dvoustěnných sekčních vrat Novoferm E. Přesná hodnota úspory je závislá na velikosti a provedení vrat. Thermo zárubňový set aktivně podporuje optimalizaci nákladů na provoz celého domu. 33

33 Iso 45 luxusní sekční vrata pro náročné Perfektní ochrana proti přivření prstů dle DIN EN (zvenčí i zevnitř) 34

34 Iso 45 luxusní sekční vrata pro náročné 35

35 Iso 45 luxusní sekční vrata pro náročné Sekční vrata iso45 v provední Okoumé, s lazurou Aframosia Oboustranná lazura již z výrobního závodu Atypický vzhled Lazura zvýrazňuje průběh vláken masivního dřeva Možné pouze u varianty Okoumé (Aframosia) Lazura musí být po 3-5 letech obnovena! 36

36 37 Specifikace provedení a technika

37 Novoferm E Typ iso 45 38

38 Novoferm E Typ iso 45 39

39 Novoferm E Typ iso 45 40

40 Novoferm E Typ iso 45 41

41 Novoferm E Typ iso 45 42

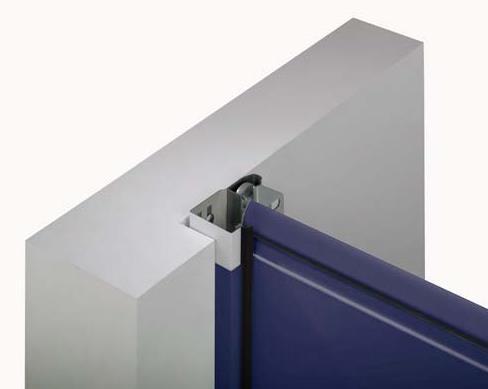

42 43 Řešení montáží pro sekční vrata

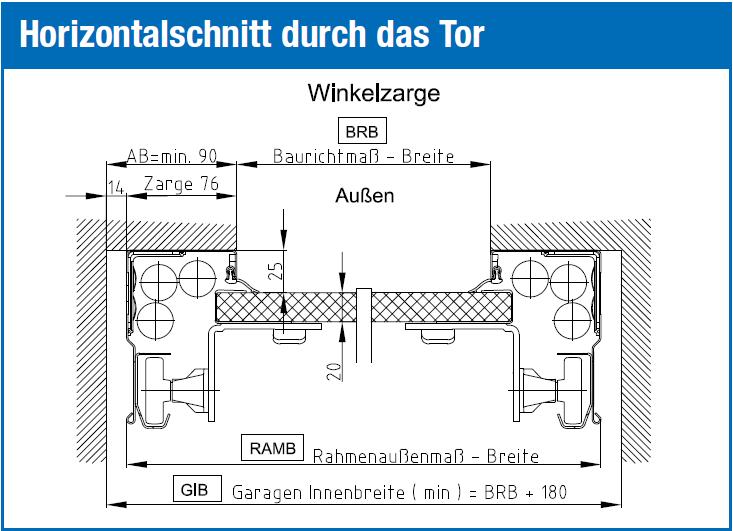

43 Montáž za otvor - standardní situace Stavební situace Minimální volný boční prostor musí být 90mm pro vertikální vodítka a dle typu vrat minimální výška nadpraží od 120 do 215mm. 44

44 Montáž za otvor standardní situace Stavební situace Perfektní uchycení vertikálních vodítek není možné, když je čelní zeď a překlad tvořen z nestabilních materiálů (lícové cihly, sádrokarton, apod.) 45

45 Montáž za otvor u příliš malého prostoru na bocích Stavební situace V případě, kdy je boční prostor menší než 90mm, minimálně ale 45mm, je u barevných vrat viditelná část vertikální (bílé) zárubně v otvoru. 46

46 Montáž do otvoru - bez bočního prostoru Stavební situace Stavební otvor nemá žádné boční ostění, za kterým by se dala uchytit vertikální vodítka. 47

47 Montáž před otvor - pro betonové hotové garáže nebo pro rekonstrukce Stavební situace Betonové hotové garáže mají v nadpraží zakulacené rohy nebo po vybourání starých vrat se může objevit poškozená omítka, kterou lze pouze zednicky opravit. 48

48 Montáž za otvor - se standardní horní blendou Stavební situace Výška nadpraží je menší, než je pro standarní montáž požadováno. 49

49 Montáž v otvoru - s použitím horní vyrovnávací blendy Stavební situace Pro existující stavební otvor může být např. použita standardní šíře vrat. Ve výšce je pak vzniklá mezera vyplněna izolovanou blendou. 50

50 Montáž před otvor pomocí alu překrývací sady Stavební situace Například u hotových betonových garáží chybí jakékoliv ostění nebo nadpraží. 51

51 Speciální kotvy z PVC 52

52 53 Vedlejší dveře k sekčním vratům

53 Vedlejší dveře k sekčním vratům iso20 / iso45 Provedení: pohledově stejné ke všem povrchům a provedením sekčních vrat možnost výběru iso20 / iso45 (viditelný rozdíl pouze u profilů z vnitřní strany) K dodání se zárubní: - blokovou - rohovou, s 3-strannou drážkou - rohovou, s 4-strannou drážkou 54 - svěrnou, s 3-strannou rážkou (tl. zdi 70-90mm a mm)

54 Velejší dveře k vratům iso45 - příslušenství 3-bodové uzamčení Ochrana pantů proti vyvěšení 55

55 DuoPort řešení pro více prostoru ideální pro soukromé garáže od x 1.900mm (symetrické) do max x 2.500mm. vysoká izolační schopnost díky 45mm silných vratových sekcí vyplněných PUR. velký výběr motivů, povrchů, cenově výhodných barevných odstínů Super-Color, téměř všech RAL odstínů, stejně tak dodatečné výbavy, jako např. prosklení 56 praktická bloková zárubeň pro flexibilní montáž výběr otevírání dveřního křídla ven nebo dovnitř možnost zvolení pevného a pohyblivého křídla ochrana proti vloupání pomocí 3-bodového uzamčení s ochranou pantů proti vyvěšení za příplatek

56 LED osvětlovací sada 57

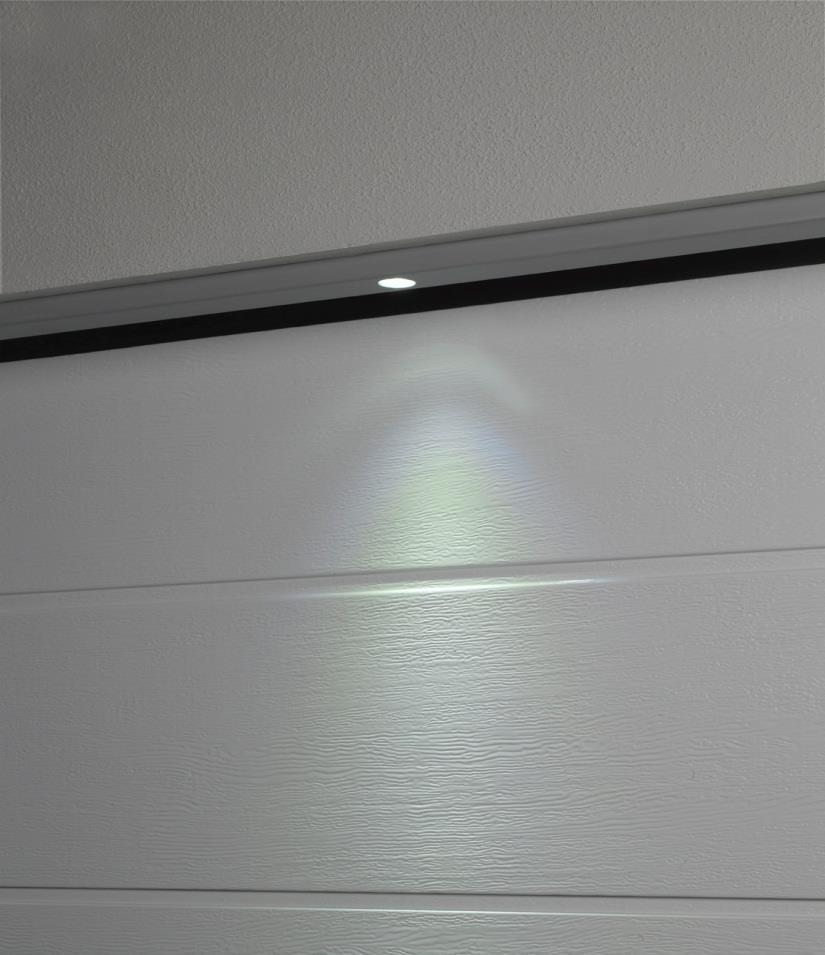

57 LED osvětlovací sada velmi jasné osvětlení při nízkém odběru el.proudu prakticky neomezená životnost LED světel (výrazně vyšší než u klasických žárovek) profil odolný proti povětrnostním vlivům jednoduchá, místo šetřící montáž pod nadpražím rozměry profilu 40 x 20mm (š x v) dodávky v těchto délkách: do 3.000mm 4 LED-světel do 4.000mm 6 LED-světel do 5.500mm 8 LED-světel profil lze lehce zkracovat 58

58 59 Výklopná vrata Novoferm dlouholetá tradice

59 Výklopná vrata Novoferm dlouholetá tradice Výklopná vrata Novoferm K s bočním uzamčením 60

60 Výklopná vrata Novoferm dlouholetá tradice Výklopná vrata Novoferm K s bočním uzamčením oboustranné bezpečné boční uzamčení pomocí masivních čepů v zárubni manipulačně bezpečný systém uzamčení, zvenčí ani s nářadím nedostupný systém nezávislý na podlaze, absence funkčních závad způsobených nečistotami na podlaze ve spojení se stropním pohonem je dosaženo 3-bodového uzamčení vrat 61

61 Výklopná vrata Novoferm dlouholetá tradice Model Siegen 62

62 Výklopná vrata Novoferm dlouholetá tradice Model Kreuztal 63

63 64 Automatické vratové systémy
