Technický list. Systém pro bodovou pokládku tenkých lehkých dlažeb v exteriéru na drenážní rohož AquaDrain T+/HU. Vlastnosti produktu a oblast použití

Transkript

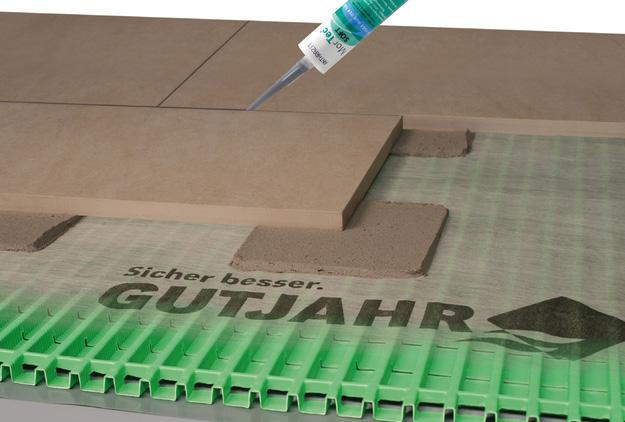

1 Systém pro bodovou pokládku tenkých lehkých dlažeb v exteriéru na drenážní rohož AquaDrain T+/HU Technický list Vlastnosti produktu a oblast použití Systém pokládky TerraMaxx PF je založen na povrchové drenáži AquaDrain T+: kapilárně pasivní povrchová drenáž pro dlažbu a materiály pro pokládku odvádí vodu z podkladní konstrukce odvádí fasádní vodu a povrchovou vodu v kombinaci s AquaDrain drenážními rošty a štěrbinovými žlaby odvětrává proniklou vlhkost ve všech směrech separační a ochranná vrstva pro podklad/izolaci umožňuje rozptýlení zbytkové vlhkosti z podkladu speciálně vhodný pro krycí a nízké konstrukce útlum kročejového hluku až do +30dB při použití v celé kostrukci, laboratorní zkouška BL , laboratoř pro stavební akustiku, Hochschule Rhein- Main ( ) Použití pro pochůzné oblasti: privátní užití - balkony - terasy - střešní terasy Pro více frekventované oblasti v kombinaci s vysoce zatížitelnou povrchovou drenáží AquaDrain HU - pergoly - pochůzné veřejně přístupné oblasti (např. obchody) - terasy, střešní terasy restaurací atd.

2 Technický list Doporučení pro zpracování Podklady: musí být nosné, pevné a nepružné popř. stlačitelné měly by ležet ve spádu 1,0 % pokud povrch nevyžaduje větší spád tvorba spádů > 2,5 % může být vyžadována u dimenzované protiskluzové ochrany, obzvlášť na volných/otevřených koncových oblastech spády < 1% - izoluje stojatou vodu na úrovni podkladu - mohou mít vyšší požadavky na rovnost než podle DIN 18202, aby bylo zabráněno vzniku protispádu - mohou negativně působit na podkladní konstrukci např. dlouhodobé skvrny způsobené vlhkostí u přírodního a umělého kamene, působení mrazu v podkladní konstrukci, omezená použitelnost díky zvýšenému výskytu ledu na povrchu, atd. V zásadě musí být v tomto případě dlažba doporučena výrobcem jako vhodná. bezbariérové dveřní prostory/přechody musí být zásadně provedeny v minimálním spádu >1,0%, rychlý odvod fasádní a povrchové vody zajistíme přes AquaDrain povrchové drenáže pro utěsnění balkonů/teras/střešních teras podle DIN , část 5 jsou vyžadovány separační vrstvy podle DIN část 2, bod 5.2 např. z PE-Folie o šíle > 0,2 mm nebo textilie > 150g/m 2. Funkci vyžadované ochranné vrstvy podle DIN 18195, část 2, bod 5.3 přebírá e AquaDrain povrchová drenáž. vhodná izolace: DiProtec SDB a DiProtec KSK pro volně ložené balkony/terasy v kontaktu s půdou (viz technický list). Dále jsou vhodné minerální izolační šlemy, tekuté látky odolné alkáliím (bez nastavení pískem) a pásy z umělé hmoty. Obecně je třeba dodržet u systému TerraMaxx PF bodové a stupňovité výškové přesahy > 3mm. Stávající nerovnosti > 3mm (např. u bitumenového pásu) musí být vyrovnány vhodným materiálem. tepelná izolace musí být bez průhybů a viklání položena na podkladu, případně celoplošně nalepená, - minimální pevnost v tlaku 120 kpa v kombinaci s MorTec SOFT 200 kpa při použití TerraMaxx PF- -FS dřevěná konstrukce odolná počasí a obklady s omezeným průhybem 1/600 mm vyjma v kombinaci s MorTec SOFT Vhodná dlažba Při bodové pokládce je třeba brát ohled na lámavost a pevnost v tahu za ohybu, k tomu slouží technické listy a doporučení technika nebo přednostně doporučení výrobcem dlažby. U dlažby citlivé na vlhkost (přírodní kámen, betonová dlažba) může vzniknout na fixačních bodech trvalé probarvení. Celoplošné nanesení TerraMaxx PF-FM fixační hmoty na zadní stranu dlažby tento efekt minimalizuje. Při nedostatečných zkušenostech s dlažbou, zhotovte zkušební plochu. Uzávěra/ potažení zadní strany nesmí vést ke snížení přídržnosti. Pokyny pro zpracování Pokládka drenážní rohože Vodní plošky se mohou na hydroizolaci vyskytovat pouze bodově. Výška drenážní rohože musí být minimálně o 4 mm vyšší než maximální hloubka usazení vodních plošek (rybníčků). 1. AquaDrain T+ role položíme textilií směrem nahoru. 2. Přesahující textilie překryje mezery mezi pásy, tak aby žádná látka (kamenivo, štěrk, špinavé částice) nemohla vniknout do drenážních kanálků. 3. Mezery mezi jednotlivými díly bez podélného překrytí, stejně tak jako čela (konce) navazujících rohoží překryjeme a spojíme samolepicí AquaDrain SK krycí páskou. 4. Ke všem napojením ke stavebním částem položíme AquaDrain T+ s 8 10 mm spárami. K zajištění volnosti pohybu následně pokládané dlažby, a jako ochrana před vnikem nežádoucích látek pod drenáž, nalepíme AquaDrain RD samolepicí okrajovou pásku na AquaDrain T+. Perforace samolepicí části zajišťuje vodopropustnost vsakové vody do povrchové drenáže. Během prací musí být drenáž v oblasti pojezdů apod. chráněna např. deskami. Pokládka dlažby 1. TerraMaxx PF-FM fixační hmota je kombinací cementu, malty a umělé hmoty. - velikost fixačního bodu je minimálně 15 x 15 cm (viz nařízení pro fixační body na str.4) - k zajištění přídržnosti naneseme na zadní stranu dlažby plnoplošně kontaktní vrstvu z TerraMaxx PF fixační hmoty a uložíme ještě čerstvé do čerstvého - pro souvislou a jednoduchou pokládku by měla být síla fixačního bodu zpravidla větší nebo rovna 5 mm. K vyrovnání je možné nanést vrstvu mezi 3 a 30 mm. 2. Spárování a) Jako uzavřenou spáru s MorTec SOFT, jemné elastické spáry v tubě - spáry proškrábneme a vyčistíme během pokládky část po části až po svrchní hranu vrstvy drenážní rohože bez fixační hmoty - vyspárování dlažby následuje po dosažení pochůznosti povrchu dlažby b) Jako klasická (otevřená) spára s TerraMaxx PF-FS - TerraMaxx PF-FS zatlačíme v návaznosti na pokládku dlažby do čerstvé TerraMaxx PF-FM fixační hmoty. Připojovací a pohyblivé spáry - pohyblivé spáry naneseme podle platných technických pravidel (ZDB-list) přes křížový řez dlažby (fixační hmotu a dlažbu) rovnoměrně až ke kraji hrany drenážní rohože a) nařízení neplatí v případě kombinaci s MorTec SOFT jemné elastické spáry b) při použití TerraMaxx PF-FS ve standardním formátu 40 x 40 cm jsou tyto uspořádány způsobem odpovídajícím platným technickým pravidlům pro pevnou pokládku, tzn. zde rozdělíme TerraMa-

3 Doporučení pro zpracování xx PF-FM speciální fixační hmotu až na na textilii AquaDrain T+ povrchové drenáže. Pohyblivé spáry provedeme pomocí elastické spárovací hmoty. Pohyblivé spáry musí být uspořádány podle formátu dlažby a jeho barvy ve vzdálenostech cca 2-5 m. 3. Stavební spáry podkladu musí být vždy převzaty z AquaDrain povrchové drenáže, tak aby se překrývaly. Volné okraje s okapovou hranou Utěsnění nových ploch 1. Volně ložené okraje dlažby olemujeme drenážním a okapovým profilem ProFin DP. Pří silnější dlažbě s konstrukční výškou přesahující přes DP profily, použijeme nastavitelné krytí ProFin BL. 2. Ukončovací profil drenáže by měl být při lehčí montáži upevněn pomocí DiProtec FIX-MSP lepidla v kartuši. Uspořádání fixačních pásů provedeme v rozestupu cca 30 cm ve směru spádu podkladu. 3. Systémové profily musí být vždy zajištěny hmoždinkou a nerezovými šrouby skrze vnější otvory, a to navíc v odstupu cca 50 cm. Utěsnění již existujících ploch 1. Olemujeme ProFin KL profilem pro štěrk nebo ProFin V drenážním ukončovacím profilem. ProFin KL může být upevněn pomocí DiProtec KSK-AB bitumenové izolační pásky na plošnou hydroizolaci, musíme však dbát na snášenlivost bitumenu hydroizolací. Při zapracování AquaDrain povrchové drenáže a dlažby můžeme následovat doporučení pro zpracování u pokládky drenážní rohože bod ProFin V drenážní ukončovací profil uložíme při dodržené výšce a pohyblivosti za pokládky dlažby na fixační body z TerraMaxx PF-FM fixační hmoty. Sousední okrajové profily jsou v oblasti spojů (Pro- Fin V-všechny 3 m) s 1-2 mm odstupem přiloženy k sobě. Spoje překryjeme ProFin V-profilovými spojkami. Technický list TerraMaxx PF v kombinaci s MorTec SOFT: Velikostí polí/odsazení pohyblivých spár u velkých formátů z keramiky, přírodního kamene a betonové dlažby Nařízení pohyblivých spár polí k rozdělení pokládaných ploch nejsou požadována. Pohyblivé spáry (10 mm) na přilehlé stavební části: Stěny, dveře, okna, hrany DP/BL profilů, vestavěné části atd. zátěžové spáry jsou vždy min. 3 mm u obkladových desek s volnou hranou hranou je šířka spár na nejužším místě komory spáry vždy min. 3 mm pohyblivé profily nejsou přípustné, snížení napětí termické změny délky vznikne sama kombinací TerraMaxx PF s MorTec SOFT Ze spár pokládané dlažby vždy před nanesením MorTec SOFT seškrábneme lepicí maltu a vyčistíme je. Dlažební desky mohou být pokládány bez závislosti na velikosti, barvě, a tvorbě spár (např. také pevná pokládka). Při údržbě pokládaných ploch se vyvarujte mechanickému čištění. čištění proudem vody o vysokém tlaku a kartáčovým čisticím automatům, které by mohly vést ke snížení pevnosti spár. Další doporučení a informace pro zpracování naleznete v technickém listu MorTec SOFT.

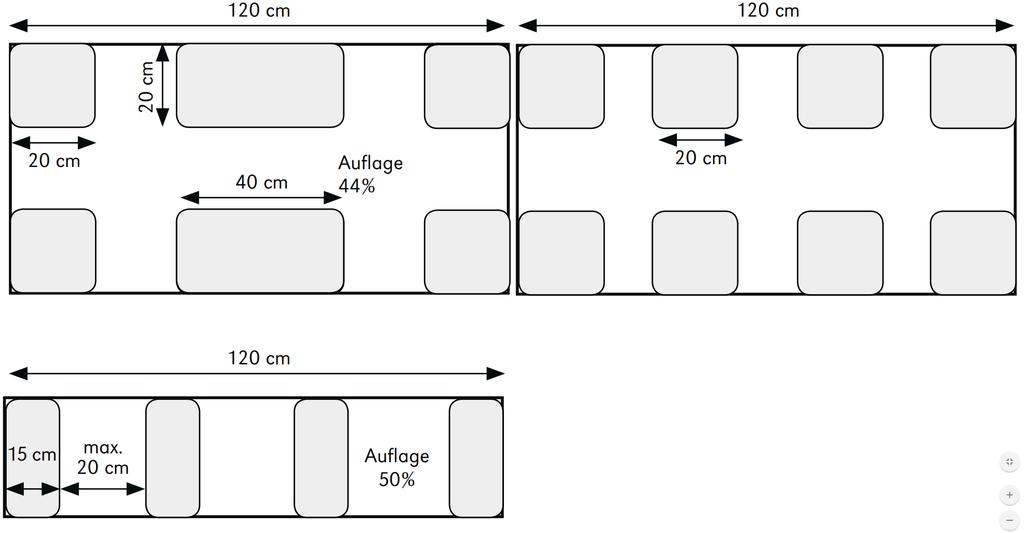

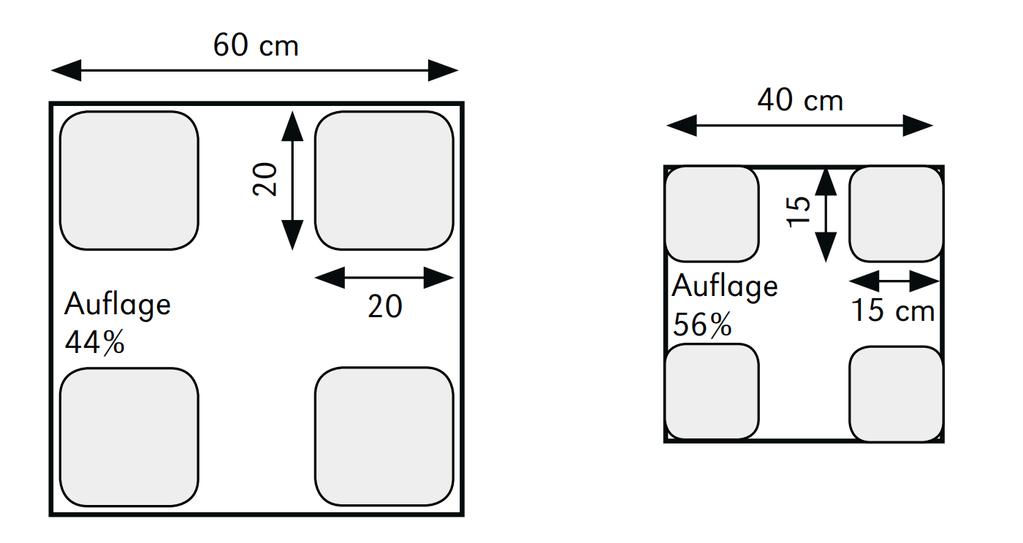

4 Technický list Fixace dlažby Údaje o spotřebě TerraMaxx PF-FM speciální fixační hmoty: 1,2 1,4 kg prášku na m² a mm vrstvy x % pokládané plochy, Při tloušťce fixačního bodu o ø 6 mm je třeba u 33 % pokládané plochy cca 3,0 4,0 kg/m², u 50 % pokládané plochy odpovídá cca 4,5 6,0 kg/m² Nařízení pro fixační body Příklady uspořádání fixačních bodů a velikosti fixačních bodů a pokládanou plochu v % Velikosti fixačních bodů mají min. 15 x 15 cm, vzdálenost mezi fixačními body je max. 20 cm

5 Okraj balkonu s drenážním ukončovacím profilem, dlažba bodově fixovaná za TerraMaxx PF postupu na AquaDrain T+ 1. dlažba, např. slinutá dlažba od tloušťky 11 mm, min. 30 x 30 cm 2. TerraMaxx PF-FS 3. fixované plochy z TerraMaxx PF-FM speciální izolační hmoty 4. AquaDrain T+ drenážní rohož (8 mm) 5. separační vrstva, např. PE-folie; 0,2 mm 6. hydroizolace, zde: DiProtec SDB ryhlý izolační pás nebo pevná hydroizolace 7. DiProtec AB-K izolační páska 8. spádový spřažený potěr 9. krakorcový balkon 10. ProFin DP11 ukončovací profil 11. ProRin BR okap pro balkony Technický list Okraj balkonu s drenážním ukončovacím profilem, dlažba v TerraMaxx PF postupu na AquaDrain T+ 1. dlažba, (elementy slinuté dlažby od tloušťky 11 mm, keramické elementy od tloušťky 15 mm, min. 30 x 30 cm) 2. TerraMaxx PF-FS 3. fixované plochy z TerraMaxx PF-FM speciální izolační hmoty 4. AquaDrain T+ drenážní rohož (8 mm) na separační vrstvě, např. PE-folie; 0,2 mm 5. hydroizolace podle DIN 18195, část 5, zde: DiProtec KSK bitumenová samolepicí páska nebo pevná hydroizolace 6. spádový spřažený potěr 7. železobetonové desky, položené na zemi 8. zhutněné, nosné, savé podloží (např. minerály, suť atd.) 9. obrubník 10. tráva a půda 11. ProFin V22 ukončovací profil Nízký prostor dveří s drenážním roštem, dlažba v TerraMaxx PF postupu na AquaDrain T+ 1. dlažba, (elementy slinuté dlažby od tloušťky 15 mm, keramické elementy od tloušťky 22 mm, min. 40 x 40 cm) 2. TerraMaxx PF-FS 3. fixované plochy z TerraMaxx PF-FM speciální izolační hmoty 4. AquaDrain T+ drenážní rohož (8 nebo 16 mm) 5. separační vrstva, např. PE-folie; 0,2 mm 6. hydroizolace podle DIN 18195, část 5, přípustné jsou umělohmotné izolační pásy bez kašírování na zadní straně (termicky zpevněné textilie jsou povoleny) 7. připojení na zeď za pomocí našroubovaného plechu 8. pokud je vyžadováno: vrstva pro vyrovnání tlaku vodních par 9. tepelná izolace, celoplošně uložená na podklad (z XPS nebo EPS 035 DAA tzn se zatížitelností tlakem 200 kpa) 10. parozábrana 11. spádový spřažený potěr 12. vrstva železobetonu 13. AquaDrain TM vysoce zatížitelný drenážní rošt 14. deska pro rozložení zátěže 15. elastická spára na AquaDrain SL spárovou pásku

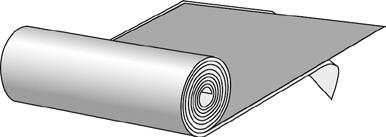

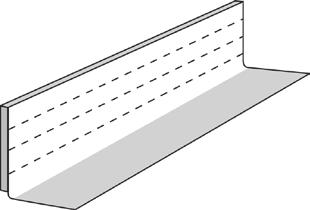

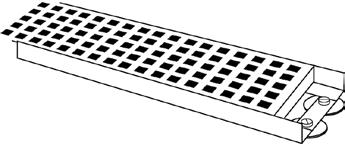

6 Technický list Systémové komponenty (kompletní systém) AquaDrain T+ AquaDrain SK TerraMaxx PF-FM TerraMaxx PF-FS drenážní rohož 8/16 mm krycí páska speciální fixační hmota pásky do spár pro uzavřenou spáru: pro klasickou otevřenou spáru: MorTec SOFT AquaDrain TM AquaDrain RD ProFin V22, V40 ProFin DP základní profil+ spárovací hmota nastavitelný drenážní rošt okrajová páska drenážní profil ProFin BL nastavitelné krytí ProFin KL 60/80 DiProtec SDB DiProtec KSK DiProtec DRAIN-BA ProRin BR/AL profil pro štěrk izolační pás bitumenová páska podlahová výpust okap Technická data AquaDrain T+ Materiál: AquaDrain T+ drenážní rohož se systémem kanálků, podélně i příčně stejně tak jako svrchně a spodně profilovaná, odolná tlaku, z plastu odolného vůči hnilobě, v šířce 8 nebo 16 mm. Odolnost vůči teplotám: -30 C až +70 C (krátkodobě až do +80 C) Dodávaná forma: AquaDrain T+ rohož: tloušťka 8 nebo 16 mm, 10 x 1 m, s 5 cm přesahem Statická zatížitelnost: 2 000kg/m 2 Nosná plocha: AquaDrain T+ ca. 66% Konstrukční výška: podle typu konstrukce TerraMaxx PF-FM speciální fixační hmota Materiál: speciální receptura na bázi cementu, zušlechtěné disperzemi, vodoodpudivá, nízký obsah chromátů podle TRGS 13 Poměr mísení: 7,5-8,5 litrů vody na 25kg prášku Tloušťka fixovaných ploch: 3-30 mm Teplota zpracování: od +5 C do +30 C při 50% relativní vlhkosti vzduchu Doba zpracovatelnosti: cca 60 min. při +20 C a 50% relativní vlhkosti vzduchu Skladovatelnost: v originálním uzavřeném balení, v suchých místnostech, cca 12 měsíců Schnutí: cca 4-6 hodni při +20 C a 50 % rel. vlhkosti Pochůznost dlažby: 1 den po pokládce, při při +20 C a 50% relativní vlhkosti vzduchu Dodávaná forma: pytel, 25 kg Spotřeba: cca 3-5 kg/m 2, při tloušťce fixačních bodů 5 mm se vzdáleností mezi středy 40 cm Nižší teploty prodlužují proces tuhnutí a vyšší ji zkracují. Výkon odvodnění AquaDrain T+ dle DIN EN ISO Stanovení schopnosti odvodu vody, průtokové množství v rovině (poz. 5.1a), 04/2010 SKZ TeConA GmbH Würzburg zkušební protokol /15 T+ 8 mm; /14-II T+ 16 mm AquaDrain T+ 8mm gradient spád odvodnění i = 1,0 = 100 % 5,04 l/(m 2 /sek) i = 0,1 = 10 % 1,51 l/(m 2 /sek) i = 0,015 = 1,5 % 0,53 l/(m 2 /sek) AquaDrain T+ 16mm gradient spád odvodnění i = 1,0 = 100 % 10,33 l/(m 2 /sek) i = 0,1 = 10 % 3,16 l/(m 2 /sek) i = 0,015 = 1,5 % 1,17 l/(m 2 /sek) Pokyny pro přepravu a skladování Na podélné straně AquaDrain T+ přesahuje síťovina o cca 5 cm. Proto role nesmí být položeny na této hraně. Tyto produkty musí být chráněny během přepravy a skladování před slunečním zářením a vlhkostí. Originální balení zajišťuje pouze krátkodobou ochranu před UV. Skladovatelnost TerraMaxx PF-FM speciální fixační hmoty je 6 měsíců. Naše doporučení pro zpracování jsou založeny na zkouškách a praktických zkušenostech, mohou však být považována pouze za všeobecná doporučení bez garancí. Výhradní odpovědnost za správné zpracování a používání našich produktů nese realizátor. Práce s našimi produkty musí být provedena odborníkem s ohledem na konkrétní požadavky a technické parametry každého klienta a v souladu s regionálními normami, stavebními a dalšími zákony. Odpovědnost za řádné a správné provedení stavebních prací proto nese realizátor, potažmo zadavatel. Tiskové chyby vyhrazeny. Tento dokument podléhá změnám.
