Technická data a pokyny pro zpracování

Transkript

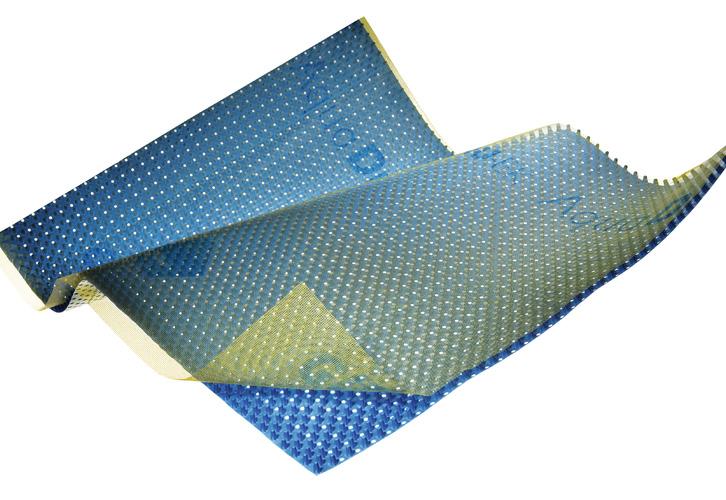

1 Vysoce zatížitelná drenážní rohož s funkcí přerušení kapilárního vzlínání pro lepenou pokládku venkovních dlažeb na drenážní maltu na zpevněných a nezpevněných podkladech Vlastnosti produktu a oblast použití Rohož Vysoce výkonná drenáž s přerušením kapilární vzlínavosti pro pokládku na drenážní maltě/potěru v exteriéru Nosný, drenážní a ochranný systém v jednom Rychlé odstranění průsakové vody perforovanou profilovanou rohoží, 3-dimenzionální odvodnění Žádná tvorba kaluží v rohoži na slabě savém podkladu/ nerovném pokladu Zabraňuje vzlínání vlhkosti a tím i probarvení povrchu dlažby citlivé na vlhkost, keramiky, přírodního kamene a betonové dlažby Zajišťuje nejrychlejší proschnutí dlažby a úložné vrstvy (drenážní malty) Pro použití na nízkých, bezbariérových dveřních napojeníách ve spojení s drenážními rošty Oblast použití: Nezpevněné podklady, na zemině, slabě savé podklady (např. štěrkové, vibrované a zhutněné plochy) Zpevněné podklady, betonové plochy s nebo plochy bez izolace Pro pochůznou a pojízdnou dlažbu v exteriéru, při pevné dlažbě (osobní automobily do 3,5 t v privátním sektoru). Maximální statické zatížení až do 350 kn/ m 2 (35,000 kg/m 2 ) při 20% stlačení (max zátěž); (50 kn/m 2 ) při 3% deformaci (pravidelná zatěž)

2 Doporučení pro zpracování Podklady Nezpevněné, slabě savé podklady musí být bez výškových přesahů a nerovností, nosné, pevné a dostatečně zhutněné musí splňovat požadované podmínky zátěže/zatížení dopravou Zpevněné podklady, betonové plochy musí být nosné, pevné a nestlačitelné musí ležet ve spádu, > 1,0 %, nejlépe 1,5 3,0 %, v případě, že horní vrstva nevyžaduje vyšší spád v souladu s předpisy by měl spád dlažby a podkladu stejný, aby byly zajištěny rovnoměrné tloušťky vrstvy nosné vrstvy tvorba spádů > 3,0 % může vyžadovat dodatečná protiskluzová opatření spády < 1 % mohou podporovat stojatou vodu na úrovni izolace a dlažby podklady se spádem < 1 % mohou mít vyšší požadavky na rovinnost podle DIN pro vyloučení možnosti protispádu stojatá voda může působit negativně na dlažbu, např. dlouhodobější skvrny způsobené vlhkosti U přírodního a umělého kamene; mrznutí v konstrukci, omezení použitelnosti díky zvýšené tvorbě ledu na povrchu, atd. Dodatečně by v tomto případě aplikace měl být zohledněn druh a složení uvedený výrobcem dlažby. Izolace v souvislosti s bezbariérovým dveřními prostory/přechody by měly být provedeny s minimálním sklonem > 1,0%, nejlépe > 1,5%, aby byl umožněn dostatečně rychlý odtok vody z fasády a povrchu přes AquaDrain drenáž Na provedenou hydroizolaci balkonů/teras/střešních teras podle DIN díl 5, je nutno použít separační vrstvy podle DIN část např. z PE fólie o tloušťce > 0,2 mm nebo tkaniny> 150 g/m 2. Funkce požadovaných ochranných vrstev podle DIN T 2 bodě 5.3, přejímají AquaDrain povrchové drenáže. Tepelná izolace musí mít pevnost v tlaku > 120 kpa pro pochůzné oblasti. Pro pojízdné povrchy je třeba tepelné izolace podle očekávaného zatížení v souladu s plánem provedení. Celoplošná pokládka tepelně izolačních desek bez průhybů na paronepropustné vrstvy snižuje stlačitelnost při zatížení a může být požadována pro nízké stavební výšky. Pokyny pro zpracování Pokládka drenážní rohože se pokládá na vhodný podklad mřížkou směrem nahoru Drenážní rohože se a sebe podélně nacvaknou. Podélně se překrývající mřížka překryje spoje mezi jednotlivými pásy. Spoje bez podélného překrytí na přední části a v místech řezu spojíme samolepicím krycí páskou AquaDrain SK Na volné stavební části pochůzných ploch jsou určeny AquaDrain RD samolepicí okrajové pásky, které zabraňují vniku malty nebo spárovacího materiálu a tvoří současně dilatační spáru mezi volnými stavebními částmi. Pro pojízdné plochy použijeme, na volné stavební části namísto samolepicích okrajových pásek samolepicí krycí pásku AquaDrain SK, abychom zamezili posunutí plochy s nosnou vrstvou. Je třeba zajistit vhodnou ochranu izolace před mechanickým poškozením (např. gumovou podložkou). V průběhu práce je třeba oblasti dopravních cest apod. chránit drenáž deskami. Pokládka dlažby, dlažební kostky Na je nutno vytvořit nosnou vrstvu z drenážní malty/potěru. Tloušťka nosné vrstvy by měla být přizpůsobena očekávanému zatížení (viz obr. aplikace strana 3) U ploch s vysokou zátěží (např. pojezd automobilem do max. 3,5 t pro soukromé použití) je třeba použít drenážní suchou maltu. Kromě aplikace minimální tloušťky nosné vrstvy podle str. 3 je v těchto případech vždy třeba mít údaje od výrobce (suché malty) pro zjištění požadované tloušťky. Na rovnou nosnou vrstvu, nejlépe ve spádu, zaklepeme dlažbu s lepidlem naneseným na spodní stranu dlažby do čerstvé malty gumovou paličkou. Okrajové oblasti Pochůzné plochy: Na okraji dlažby použijeme ukončení hrany profilů Profin. Pojízdné plochy: Okrajové části by měly být u pojízdných ploch masivně olemovány. Lemování je třeba plánovat a zhotovit podle očekávaných zatížení. U zpevněných povrchů/betonových ploch s masivním pevným okrajem je třeba zajistit odvod průsakových povrchových vod. Vhodná dlažba Pochůzné plochy: Vhodný je přírodní kámen, betonová dlažba, keramická dlažba, dlažební kostky, dlažební klinker (viz aplikační tabulka níže). Pojízdné plochy: Především dlažba a dlažební kostky s min. tloušťkou 8 cm. Velikost formátu krytiny, tloušťka dlažby a nosné vrstvy v privátním sektoru je nutno plánovat a realizovat podle očekávaného zatížení automobily do 3,5 t (viz aplikační tabulka níže).

3 Spáry Spáry v povrchu dlažby: V souladu s předpisy a doporučení výrobce pro dlažbu z přírodních, keramických a betonových bloků je zapotřebí šířky spár od 2-10 mm. Vhodnost spárovacích hmot je určena typem dlažby, požadovanou šířkou spár a podkladovým ložem. Prasklinám ve spárách/odtržení od hrany dlažby nelze při stavebním spárování předcházet a nejsou závadou. Dilatační spáry: Dilatační spáry v drenážní maltě, musí být provedeny celou vrstvou skladby až po horní plochy lamel drenážní rohože a stejně tak na povrchu dlažby. 1) Třída zatížení 1 - osoba/cyklistická doprava: (privátní a veřejné oblasti) Dilatační spáry musí být uspořádány podle daných předpisů a musí být provedeny celou vrstvou skladby AquaDrain až na horní hranu drenážní rohože. Na úrovni dlažby je dilatační spára uzavřena těsnícím provazcem a elastickou spárovací spárou z např. MorTec SOFT. Aplikační tabulka Parametr Třída zatížení 1 osoba/cyklistická doprava (privátní a veřejné oblasti, nepojízdná osob. automobilem) 2) Třída zatížení 2 -osobní automobily do 3,5 t: (jen privátní použití) Tvorba dilatačních spár musí být provedena s odpovědným plánováním s ohledem na místní podmínky. Přitom musí být zohledněna zejména dostatečná schopnost přenesení nárazů a podpůrná funkce použitého elastického spárovacího materiálu. Třída zatížení 2: osobní automobily do 3,5 t (jen privátní použití): Podklad Zpevněný podklad (masivní betonová deska), stejně tak jako savý podklad (zhutněná vrstva štěrku) Zpevněný podklad (masivní betonová deska), stejně tak jako savý podklad (zhutněná vrstva štěrku) Drenážní rohož (tloušťka =16 mm) pro zpevněné a nezpevněné podklady (tloušťka =16 mm) na zpevněné a nezpevněné podklady Nosná vrstva malty nad horní hranou drenážní rohože - min. 50mm* (zpevněný podklad) - min. 80mm* (nezpevněný podklad) - min. 70mm** (zpevněný podklad) - min. 100mm** (nezpevněný podklad) Tloušťka dlažby Formát dlažby - desky z přírodního kamene: min. 2 cm -betonová dlažba: min. 3cm - keramika: min 1cm podle obecně uznávaných technických předpisů a doporučení výrobce - desky z přírodního kamene: min. 5 cm -beonová dlažba: min. 6 cm - keramika: min 6 cm minimální formát: 10 x 10 cm maximální formát: 40 x 60 cm * Udaná hodnota platí pro použití suché malty, pokud není silnější tloušťka vrstvy požadovaná výrobcem. Při míchání na stavbě se tloušťka nanesené vrstvy zvyšuje zásadně podle zkušenosti zpracovatele.+ ** Je předepsáno použití savé suché malty. Je-li výrobcem suché maltové směsi doporučená silnější nosná vrstva, je toto prohlášení směrodatné.

4 Příklad použití terasa, napojení dveří Nižší dveřní práh s drenážním roštem 4) Lepená dlažba na jednozrnnou maltu a Terasa na nezpevněném podkladu bez plošné izolace 1. dlažba 2. dostatečně nosná vrstva s rozložením zátěže (min. 80 mm) z jednozrnné malty 4. drenážní rohož (16 mm) 5. těsnicí pásky k ochranně izolace 6. Aquadrain Flexrost, s nastavitelnou výškou 4) 7. vložená deska pro rozložení zátěže 8. elastická spára na AquaDrain SL spárová páska 9. AquaDrain děrovaný profil 10. ochranný plech hydroizolace 11. hydroizolace konstrukce 12. tepelná izolace, extrudovaný polystyrén XPS 13. zhutněný, nosný, savý podklad (např. minerály, štěrk) 14. zemina 15. vertikální drenáž s AquaDrain HU drenážní rohoží (16 mm) Příklad použití terasa, napojení na zeď Napojení na zeď se štěrbinovým žlábkem Lepená dlažba na jednozrnnou maltu a Terasa na nezpevněném podkladu bez plošné izolace 1. dlažba 2. dostatečně nosná vrstva s rozložením zátěže (min. 80 mm) z jednozrnné malty 3. Pojivový můstek / kontaktní vrstva, celoplošně 4. Drenážní rohož (16 mm) 4. Těsnicí pásky k ochranně izolace 5. Aquadrain SR-W štěrbinový žlábek (zabudování ke stěně) s Aquadrain SR otočný set se stojkou (XL) 7. AquaDrain děrovaný profil 8. elastická spára na AquaDrain SR okrajová páska 9. ochranný plech hydroizolace 10. hydroizolace konstrukce 11. tepelná izolace, extrudovaný polystyrén XPS 12. vertikální drenáž s AquaDrain HU drenážní rohoží (16 mm) 13. zhutněný, nosný, savý podklad (např. minerály, štěrk) 14. zemina

5 Příklad použití, okraj terasy na nezpevněném podkladu Příklad použití, pojízdná plocha na nezpevněném podkladu Ukončení okraje terasy Pevná pokládka na jednozrnnou maltu a Terasa na nezpevněném podkladu bez plošné izolace 1. dlažba 2. dostatečně nosná vrstva s rozložením zátěže (min. 80 mm) z jednozrnné malty 4. drenážní rohož (16 mm) 5. ProFin V ukončovací drenážní profil 6. elastická spára 7. geotextilie, na profilu nalepený speciální těsnicí hmotou DiProtec FIX-MSP 8. zhutněný, nosný, savý podklad (např. minerály, štěrk atd.) 9. navršený hrubý písek 10. tráva a zemina 11. sedimentární hornina Privátně používaná pojízdná dlažba z dlažebních kostek, nosná vrstva z drenážní malty na 1. dlažební kostky, min. 60 mm silné 2. nosná vrstva (min. 70 mm) z drenážní malty 4. pevná spára 5. drenážní rohož (16 mm) 6. ochranná vrstva podle DIN , část druhá, bod 5.3 z PVC, polotvrdá, min. tloušťka 1 mm 7. izolace podle DIN , část 5, těsnicí páska z jednovrstvé folie z umělé hmoty 8. železobetonová deska Privátně používaná pojízdná dlažba z dlažebních kostek, nosná vrstva z drenážní malty na 1. dlažební kostky, min. 60 mm silné 2. nosná vrstva (min. 100 mm) z drenážní malty 4. pevná spára 5. drenážní rohož (16 mm) 6. zhutněný, nosný, savý podklad (např. minerály, štěrk atd.)

6 Kompletní systém Systémové komponenty AquaDrain SK AquaDrain RD drenážní rohož 16 mm krycí páska samolepicí okrajová páska ProFin KL ProFin V 55 ProFin V 55 ProFin DP/BL prifil pro štěrk drenážní profil vnější roh 90 drenážní profil/krytí AquaDrain SR -L/-W AquaDrain KR AquaDrain FLEX štěrbinový odvodňovací žlábek systém odtokových žlabů drenážní rošt Technická data Materiál: drenážní rohož se skládá z: vysokopevnostní fólie s profilovaným povrchem ve tvaru hvězdy, z plastu (polypropylenu), který je odolný vůči hnilobě fólie s otvory na spodní straně k vertikálnímu odvodu průsakové vody v slabě savém podkladu svrchní kašírovaná mřížka s prokázanou dlouhodobou životností Odolnost vůči teplotám: -30 C až +70 C (krátkodobě až do +80 C) Zatížitelnost: staticky 350 kn/m při stlačení 20% (max. povoleno) staticky 50 kn/m při 3% deformaci (pravidelné zatížení) dynamicky/s možností pojezdu pouze v soukromém sektoru do 3,5 t (35 kn) celková hmotnost auta Vyšší zatížení je možné pouze s AquaDrain HB. Výkon odvodnění dle DIN EN ISO Stanovení schopnosti odvodu vody, průtokové množství v rovině (poz. 5.1a), 04/2010 SKZ TeConA GmbH Würzburg zkušební protokol /14 II Balení: rohož: výška 16 mm, šířka: 1,00 m, délka: 10 m, role=10 m s 7 cm přesahem gradient spád odvodnění i = 1,0 = 100 % 6,24 l/(m 2 /sek) i = 0,1 = 10 % 1,91 l/(m 2 /sek) i = 0,015 = 1,5 % 0,73 l/(m 2 /sek) Pokyny pro přepravu a skladování Na podélné straně přesahuje síťovina cca 7 cm. Proto role nesmí být položeny na této hraně. Tyto produkty musí být chráněny během přepravy a skladování před slunečním zářením a vlhkostí. Naše doporučení pro zpracování jsou založeny na zkouškách a praktických zkušenostech, mohou však být považována pouze za všeobecná doporučení bez garancí. Výhradní odpovědnost za správné zpracování a používání našich produktů nese realizátor. Práce s našimi produkty musí být provedena odborníkem s ohledem na konkrétní požadavky a technické parametry každého klienta a v souladu s regionálními normami, stavebními a dalšími zákony. Odpovědnost za řádné a správné provedení stavebních prací proto nese realizátor, potažmo zadavatel. Tiskové chyby vyhrazeny. Tento dokument podléhá změnám.
