1 C5KF913R Teyschlova 2,4,6, Brno Hýbeme světem již 160 let

2 Nabídka číslo: C5KF913R Projekt: Teyschlova 2,4,6, Brno Vytvořeno dne: Informace o produktech Realizační termíny Garance Platební podmínky Cena Technická specifikace 2

3 Zákazník: SBD Průkopník Kontaktní osoba: pan Tesař, člen výboru Adresa: Teyschlova 2, BRNO Mobil: Zástupce dodavatele: Jan Černý Obchodní technik Tel.:

4 Informace o produktech Technologie Gen2 Nova Mikroprocesorový rozváděč Mikroprocesorový rozváděč dle verze výbavy vás vyprostí z výtahu při výpadku proudu Reléový rozváděč Kompaktní kladka Kladka Gen2 o průměru do 10 cm dovoluje společnosti Otis vyvíjet stroje až o 70% menší než jsou stroje tradiční Tradiční kladka Ocelová lana vyžadují velký průměr kladky, což má za následek větší velikost stroje Ploché polyuretanové pásy Plochý polyuretanový pás je ve srovnání s klasickým ocelovým lanem až o 40% lehčí, nepotřebuje mazání a má až 3x delší životnost Tradiční ocelové lano Permanentní monitorovací systém Otis Pulse nepřetržitě monitoruje stav ocelových lanek v polyuretanovém opláštění. Napomáhá tak ke zvýšení bezpečnosti a snížení nákladů na pravidelné vizuální inspekce Tradiční inspekce výtahových lan Vyžaduje odstavení z provozu a pro inspektora představuje bezpečnostní riziko Bezpřevodový stroj Vyznačuje se nízkou setrvačností, synchronním motorem s o 50% větší účinností bez nutnosti použití převodového oleje Standardní výtahový stroj Těžké a robustní zařízení s vysokou spotřebou el. energie Čistá energie Regenerativní pohon ReGeN spočívá ve schopnosti rekuperovat el. energii. Dosahuje při provozu energetických úspor ve výši 75% oproti běžným systémům 4

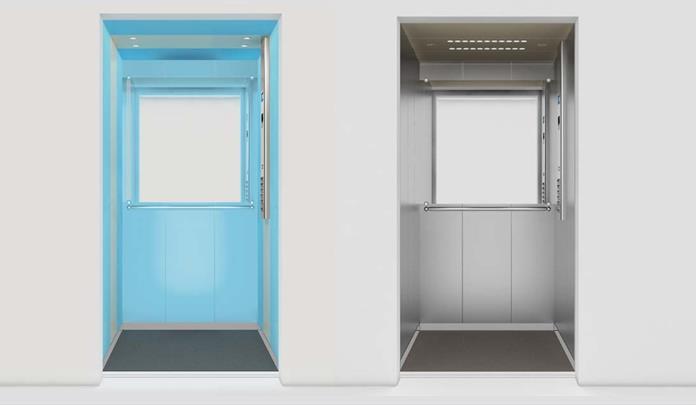

5 Gen2 Nova Design kabin Kabiny s výraznými designovými prvky představují modulární systém jednoduchý z pohledu instalace a přívětivý z pohledu zákazníka. Škála materiálů a barev stěn, stropů a podlahovin, spolu s možností volby doplňkových prvků madel, zrcadel a sedaček, umožňuje vytvořit optimální individuální řešení pro zákazníka. Vysoká kvalita celkového provedení instalace, snadná údržba a nízké provozní náklady jsou jen některými z výhod, které tyto kabiny zákazníkům nabízejí. Kabina Compact OTISCOLOR NEREZ Strop středový panel Dle výběru nerez brus 220 Stěny středové panely bočních stěn výběr z nabídky nerezového provedení Strop boční panely jednotný vzor z nabídky nerez brus 220 Stěny ostatní panely OTISCOLOR stejný vzor jako u středových panelů bočních stěn Ovládací panel v kabině nerez brus 220 nerez brus 220 Strop LED osvětlení DESIGN Volitelné moduly Madlo Zrcadlo Sedačka Spots Cross Inline 5

6 Gen2 Nova - Stěnové panely kabiny Compact Stěnu kabiny tvoří 3 panely (středový panel o šířce 400 mm) Povrchy stěnových panelů v provedení OTISKIN Povrchy stěnových panelů v provedení OTISCOLOR Pastel Green Linen Textil Red (Brick) Sky Blue Champagne Traffic Red Vanilla Pastel Green Peach Yellow White Wood Coral Salmon Pink White Povrchy stěnových panelů v provedení NEREZ Nerez Brus 220 No. 8 D22 Gen2 Nova - Podlaha kabiny Compact Dekory podlah ALTRO Protiskluzová úprava Dekory podlah - MARMOLEUM Dark Grey Light Grey Beige Blue Dark Grey Ligh Grey 6

7 Gen2 Nova - Design Kabina Design Modern Kabina Modern 1 Kabina Modern 2 Kabina Modern 3 Kabina Modern 4 Kabina Modern 5 Kabina Modern 6 7

8 Gen2 Nova - Panely kabiny Design Modern Laminát COLORSINTES 0244 Porcellana (beige) 0559 Nocciola (light brown) 0533 Cioccolato (brown) Laminát FANTASIE Laminát - LEGNI 3109 Ecodecor Ginepro (grey) 3119 Copperfield Avana (yellow) 3279 Volcanic Ash (black) 1372 Noce Treviso (light) 4416 Makassar Giava (dark) Barevné sklo RAL 1033 Dahlia yellow (orange) RAL 3016 Coral red (red) RAL 4004 Claredt violet (violet) RAL 5019 Capri blue (blue) RAL 6018 Yellow green (green) RAL 9016 Traffic white (white) Gen2 Nova - Podlaha kabiny Modern Marmoleum 3125 Golden Sunset (yellow) 3126 Kyoto (orange) 3224 Chartreuse (green) 3244 Purple (violet) 3139 Dark grey 3048 Light grey Koberec FLOTEX Brown Blue Black 8

9 Gen2 Nova - Strop kabiny Design Modern Strop sklo Mondrian Pyramid Zoom Milk Strop Nerez Checker Focus Diagonal Tipped tiles Gen2 Nova - Zrcadla kabiny Design Modern 1/2 zrcadlo 1/3 zrcadlo Poloviční zrcadlo (šířka dle rozměru stěny, spodní hrana 1 m od podlahy) Třetinové vertikální zrcadlo na zadní stěně (šířka 306 mm, výška dle výšky kabiny) Třetinové vertikální zrcadlo na boční stěně naproti ovládacímu panelu (šířka 306 mm, výška dle výšky kabiny) 9

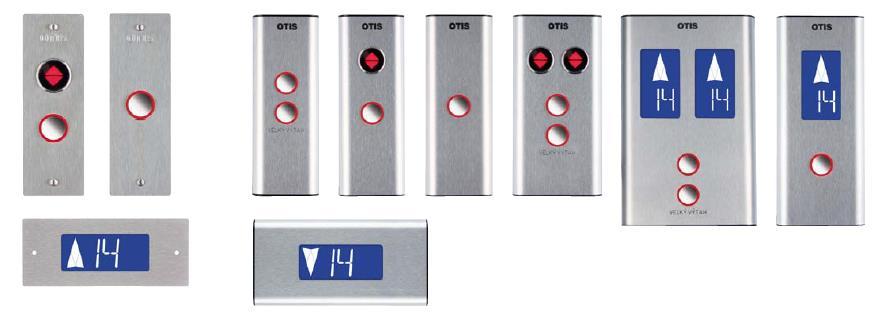

10 Gen2 Nova - Madla kabiny Design Modern Dvě provedení madel: - Ploché (broušená nerezová ocel) - Kulaté (leštěná nerezová ocel) Gen2 Nova Přivolavače a ukazatele 10

11 Úsporná přeprava Zakládáme si na šetrném přístupu k životnímu prostředí jak uměle vytvořenému vnitřnímu prostředí staveb, tak i přirozenému vnějšímu prostředí. Proto je i nový systém Gen2 navržen s ohledem na maximální energetickou úspornost. Spotřeba el. energie snížena o: 75 % % %... LED osvětlení s dlouhou životností LED osvětlení s pohotovostním režimem snižuje spotřebu el. energie až o 75% oproti osvětlení zářivkovému. Nízkonapěťové řešení řídícího systému Tento standardní prvek snižuje spotřebu el. energie až o 50% a chrání servisní techniky během údržby Pohon ReGen TM Regenerativní technologie pohonu, která je u zařízení řady Gen2 standardem, dosahuje 75% úsporu spotřeby el. energie a produkuje čistou elektřinu, která minimalizuje dopad na elektroinstalaci budovy. Hodnocení energetické účinnosti produktů GeN2 Nejlepší výsledky ve své třídě Měření instalací systému Gen2 ve standardních konfiguracích zajistilo výrobkům společnosti Otis nejvyšší hodnocení energetické třídy VDI4707 a ISO Otis je tak jasnou jedničkou v oblasti technického řešení a výkonu. 11

12 Realizační termíny Realizace díla Prováděcí dokumentace Dodávka materiálu na místo montáže Stavební úpravy + výstavba nové ocelové konstrukce Montáž zařízení - do 6 týdnů po podpisu SOD - do 12 týdnů* po podpisu SOD a úplném tech. vyjasnění - do 4 týdnů - do 4 týdnů** po dodávce materiálu na místo montáže Celková doba odstávky - do 8 týdnů (realizace 2019) Uvedené termíny platí za předpokladu plnění povinností objednatele dle SOD (stavební připravenost, úhrady faktur, součinnost se zhotovitelem apod.) *platí pro standardní zařízení **přesná délka bude zhotovitelem stanovena podle technické specifikace zařízení Garance Záruční lhůta 66 měsíců na celkové dílo od předání a převzetí díla výtahu, podmínkou je provádění servisní činnost výhradně autorizovaným servisem firmy OTIS a. s. po celou dobu záruční lhůty. 24 měsíců na celkové dílo od předání a převzetí díla, pokud budou servisní činnosti vykonávány jinou firmou než OTIS a.s. 120 měsíců na ploché nosné pásy od předání a převzetí díla výtahu, podmínkou je provádění servisní činnost výhradně autorizovaným servisem firmy OTIS a. s. po celou dobu záruční lhůty. Do délky trvání záruční lhůty dané části díla, resp. zařízení se nepočítá doba od uplatnění vady do jejího odstranění, tzn., že po tuto dobu záruční lhůta neběží. 12

13 Platební podmínky Návrh platebních podmínek OTIS Forma úhrady % z ceny díla včetně DPH Oprávněnost vystavení/termín úhrady 1. dílčí faktura 30% - po podpisu smlouvy o dílo 2. dílčí faktura 50% - po návozu materiálu na místo stavby - po zahájení montážních prací na místě montáže Konečná faktura 20% - po protokolárním předání díla, resp. po ukončení díla způsobem dle smluvních podmínek Splatnost všech faktur je 14 dní. Platební a smluvní podmínky budou v případě realizace předmětem dalšího jednání a budou upřesněny ve vzájemně odsouhlasené SoD. 13

14 Cena Pozice výtahu Nabídková cena Typ zařízení Cena za jednotku bez DPH ( Kč ) Výtah Gen2 NOVA 4B - osobní ,- Kompletně nová ocelová konstrukce a stavební práce ,- DPH 15% ,- Cena celkem za 1 výtah včetně DPH * : ,- Cena celkem za 3 výtahy včetně DPH * : ,- * Cena je uvedena bez DPH Pozn.: sníženou sazbu DPH lze pro tuto dodávku použít jen na základě Vašeho prohlášení, že zařízení podle předmětu smlouvy bude dodáno do nemovitosti - stavby na jiném místě popsané, která splňuje klasifikaci dle platných zákonů. Položky za příplatek Typ zařízení a popis položek Kabina v úpravě strukturovaný nerez Kabina ve skleněné úpravě Design car Plně automatické 4-dílné centrální dveře šířky 700 mm (kabina se zkrátí o 120 mm) Cena za jednotku bez DPH ,- Kč ,- Kč ,- Kč Cena neobsahuje (zajistí objednatel) Součástí cenové nabídky nejsou práce související s nebezpečným vstupem do strojovny. - zajištění ochrany proti přenosu hluku a vibrací způsobených výtahovým zařízením do akusticky chráněných místností (viz. dokument Akustika na vyžádání) - designové/barevné provedení exteriéru výtahové klece dle individuálních požadavků - měření hlučnosti výtahů po ukončení montáže - zajištění přístupové cesty pro nákladní automobil s návěsem (dodávka výtahu na stavbu) Platnost cenové nabídky je 90 dní, a to v případě, že k tomuto dni nedojde k oslabení koruny vůči euru o více než 3 % oproti datu zpracování cenové nabídky. 14

15 Výtah V1 V3 - Technická specifikace Typ výtahu: GEN2NOVA 4B osobní výtah Hlavní parametry / umístění výtahu: Počet stanic / nástupišť: 9 / 9 Neprůchozí Nosnost / počet osob: 450 kg / 6 osob Jmenovitá rychlost: 1 m/s Typ řízení: DCL Jednosměrné řízení, sběr dolů Skupina výtahů: Simplex 1 jednotka ve skupině Rozvaděč: OTIS mikroprocesorový, vyvinutý pro systém GEN2 (GCS222LVA) Pohon: - elektrický trakční s frekvenčním pohonem pro plynulý rozběh a dojezd výtahu - bezpřevodový pohon s účinností až 90% - bezpřevodový synchronní motor (TXX20220AB22), který má oproti asynchronním strojům vyšší účinnost a také delší životnost, s rekuperací elektrické energie Nosné prostředky: Ploché pásy (2x43 kn) patent společnosti OTIS testovány na 120 milionů cyklů vyšší životnost oproti klasickým ocelovým lanům, ověřená technologie bez potřeby mazání, s nepřetržitým monitorováním stavu pásů Maximální počet startů: 180 za hodinu Umístění pohonu: Ve strojovně nad šachtou Šachta: Provedení šachty (materiál): Zdvih: Rozměry šachty (š x h): Prohlubeň výtahu: Horní přejezd výtahu: Osvětlení výtahové šachty: Kompletně nová ocelová konstrukce na celé zrcadlo schodiště 22.4 m 1100 mm x 2200 mm 1000 mm 3000 mm - Vodiče osvětlení šachty a zásuvky v prohlubni se sníženou hořlavostí - B2ca,s1,d0 Kabina: Estetika kabiny: Compact CAR Rozměry kabiny (š x hl x v): 810 mm x 1605 mm x 2100 mm Materiál bočních stěn / odstín: Barva dle vzorníku Materiál zadní stěny / odstín: Barva dle vzorníku Vstupní portál v kabině / odstín: NEREZ - Brus Provedení podlahy / odstín: ALTRO - LIGHT GREY Provedení stropu / odstín: Bílá barva nebo nerez brus 220 Provedení osvětlení: LED osvětlení CROSS-LED Okopové lišty: Ano Nerez Brus 220 Madlo umístění madla Na zadní stěně Madlo úchopová část: Leštěná trubka průměru 30 mm, leštěné zaoblené koncovky Zrcadlo typ / umístění: Ano 1/2 zadní stěny Ovládací panel (COP) / povrch: Nerezový panel Brus

16 Sklopné invalidní sedátko: Invalidní provedení výtahu: Ne Ne Šachetní a kabinové dveře: Typ šachetních dveří: Ruční jednokřídlé v povrchové úpravě RAL, rozměr 800x2000 mm Typ kabinových dveří: Centrální čtyřdílné provedení BUS, rozměr 800x2000 mm Otevírání: Levé Materiál šachetních dveří: Barva dle vzorníku Materiál kabinových dveří: Nerez Brus 220 Požární odolnost: Bez požární odolnosti Ochrana kabinových dveří: Elektroparametry pohonu výtahu Výkon: Jmenovitý proud: Záběrový proud: Prostředí pro výtah: 3,0 kw 7,1 A 11 A Základní prostředí šachty a nástupišť / suché a bezprašné, teplota +5 C až +40 C Signalizace a přivolávače výtahu: Hlášení stanic v kabině výtahu: Ne Značení stanic v kabině výtahu: 0-8 Ukazatel polohy a směru Ano modrý LCD displej, ve všech stanicích (s integrovaným gongem): Signální a řídící moduly: Seznam signálních a řídících modulů, které jsou v ceně nabídky: ALB, DOB, CDD, RLEV, EFS Evakuační výbava: Bez evakuační výbavy Výtah má přípravu pro kamerový systém!!! 16

17 Orientační dispoziční výkres 17

18 Stavební práce Strojovna bezprašný nátěr podlahy strojovny úprava dveří do strojovny (kování a zámek se špuntem) doplnění osvětlení strojovny (200 lx u rozvaděče) vyřezání nových otvorů pro lana v podlaze strojovny a zabetonování původních otvorů Šachta vybourání původní protiváhy přesun suti do kontejneru bezprašný nátěr dna prohlubně demontáž a likvidace původní ocelové kosntrukce dodávka a montáž kompletně nové ocelové konstrukce opláštění šachty materiálem Knauf Diamant + zadnní stěna sklo Nová madla na boční stěny výtahové šachty Nástupiště vybourání původních dveří včetně úpravy otvorů a přesunu hmot zazdění dveří včetně začištění nástupišť podbetonování prahů + začištění vnitřku šachty po osazení dveří vyštukování a vymalování čelní stěny nástupišť po osazení dveří napojení stávající podlahy k prahům šachetních dveří zajištění dveřních otvorů z hlediska BOZP zábrany při výměně dveří dodávka osvětlení na nástupiště Ostatní práce doprava materiálu na staveniště a rozvoz do strojovny a na nástupiště zajištění ekologické likvidace odpadu celková kontrola výtahu a seřízení úklid pracoviště a vyklizení zapůjčených prostor 18

19 Ostatní práce a dodávky: žebřík do prohlubně osvětlení šachty samomazy na vodítka kabiny a protiváhy sběrné misky na přebytečný olej na vodítka kabiny a protiváhy vypracování kompletní dokumentace dané normou včetně atestů (kniha výtahu, dispoziční schéma, návod k údržbě, atesty) statický posudek na zvýšenou nosnost a rychlost výtahu celková kontrola výtahu a seřízení úklid a odvoz materiálu vyškolení osob na vyprošťování osob z výtahu provedení zkoušky prohlášení o shodě- CE 1017 (certifikát prohlášení o shodě výrobku dle převzaté české směrnice jde o posouzení shody dle písmene D.) Součinnost objednatele pro realizaci díla: Upozornit uživatele v předstihu na odstavení výtahu z provozu Udržování přístupů a příjezdů k pracovišti tak, aby odpovídaly bezpečnosti práce a ochrany pracovníků podle obecných předpisů a norem Dát k dispozici uzamykatelnou a čistou místnost pro montéry zhotovitele k uskladnění montážních pomůcek a k převlečení. Současně umožní uložit dodaný materiál - postačuje plocha cca 30 m 2. Základní sociální podmínky (voda, WC) pro 2 pracovníky Zajištění přívodu el. energie k hlavnímu vypínači ve strojovně výtahu dle požadovaných parametrů, včetně revize přívodu elektrické energie (bude-li potřeba), jinak kladnou revizi stávajícího přívodu Intenzita osvětlení v nástupištích před výtahem v úrovni podlahy min. 50lx. Hasící přístroj do strojovny výtahu 19
