2 GeN2 Nova produkt a jeho výhody Úsporné řešení Produkt GeN2 Nova je určen pro kompletní modernizaci stávajících typových výtahů vyskytujících se v České republice v největším počtu. Jedná se o výtahy s nosnostmi od 350 kg do kg a rychlostmi do 1 m/s. Kompletní modernizace zahrnuje výměnu rámu klece, kabinu s kabinovými dveřmi, šachetní dveře, protiváhu, pohon na bázi bezpřevodového stroje GeN-2Mod* Regen, elektroinstalace ve strojovně, šachtě i na kabině a výměnu ovládacích prvků. Výhody pro zákazníka Vysoce účinné a nákladově efektivní řešení Vynikající úroveň pohodlí, spolehlivosti, bezpečí a šetrnosti k životnímu prostředí Vysoká účinnost technologie GeN2 Až třikrát delší životnost plochých nosných pásů Energetická úspora při provozu až do výše 75 % Výhodou pro zákazníka je především standardní použití stroje s nízkou spotřebou energie a řídící jednotky, která výrazně napomáhá optimálnímu provozu. Šetrnost k životnímu prostředí je neodmyslitelnou předností tohoto řešení. Spočívá především v tom, že u strojů eliminuje nutnost použití převodových a mazacích olejů pro bezporuchovou jízdu. U výtahu přitom nedochází k obvyklému tření a styku dvou kovových ploch, jako je tomu u běžných ocelových lan. LED-diodové osvětlení přispívá k přirozenějšímu rozptylu světla v kabině a spolu se standardně dodávaným StandBy režimem výrazně napomáhá snížit spotřebu elektrické energie. Estetika a funkčnost výtahu je k dispozici v moderním provedení s širokou škálou atraktivních povrchů a materiálů. Propracovaný design ovládacího panelu v kabině zajišťuje komfort a bezpečnost cestujících. Splňuje všechny podmínky pro použití výtahu handicapovanou osobou a plně respektuje stávající požadavky platných českých norem. Nízká hlučnost díky klasickému uspořádání výtahu se samostatnou a oddělenou strojovnou. Bezpečnost Monitorovací systém sledování stavu nosných pásů zabezpečuje nepřetržité sledování stavu ocelových lanek v polyuretanovém plášti, což zvyšuje bezpečnost a snižuje náklady na vizuální inspekci. Bateriemi napájený vyprošťovací systém s elektronickým sledováním (Manual Rescue Operation) umožňuje rychlé vyproštění osob v případě výpadku elektrického proudu. Komunikátor uvnitř kabiny Vám v případě nenadálých zastavení výtahu umožní okamžité spojení s dispečinkem nebo zaškolenou osobou. Pro zajištění ochrany přepravovaných osob před přivřením dveřmi výtahu jsou kabiny vybaveny systémem zabezpečení prostoru dveří. Technické parametry produktu GeN2 Nova Nosnost * kg Počet osob * 4 15 Rychlost 1 m/s Zdvih Max. 45 m Počet stanic Max. 16 Horní přejezd Min mm Prohlubeň Min. 700 mm Technologie stroj GeN2 (bezpřevodový stroj s Regenem a Puls systémem) Přesnost zastavení +/- 3 mm Řízení Jednosměrné sběrné Napětí 400 V Frekvence 50 Hz Nosnost * Hlasový komunikátor LED osvětlení v kabině Typ kabinových dveří * Typ šachetních dveří * Ochrana vstupu dveří kg COMPACT, DESIGN ANO ANO BUS / automatické Manuální / automatické ANO (jen pro automatické dveře) 2 GeN2 Nova

3 Technologie Mikroprocesorový rozváděč Mikroprocesorový rozváděč dle verze výbavy Vás vyprostí z výtahu při výpadku proudu. RELÉOVÝ Rozváděč Kompaktní kladka Kladka GeN2 o průměru do 10 cm dovoluje společnosti OTIS vyvíjet stro je až o 70 % menší než jsou stroje tradiční. Tradiční kladka Ocelová lana vyžadují velký průměr kladky, což má za následek větší velikost stroje. Typickým je průměr kladek mezi cm. ploché Nosné pásy Plochý nosný ocelový pás s polyuretanovým opláštěním je ve srovnání s klasickým ocelovým lanem až o 40 % lehčí, nepotřebuje mazání a vyznačuje se až třikrát delší životností. Tradiční ocelové lano Permanentní monitorovací systém OTIS PULSE nepřetržitě monitoruje stav ocelových lanek v polyuretanovém plášti. Napomáhá tak zvýšení bezpečnosti a snížení nákladů na pravidelné vizuální inspekce.. Tradiční inspekce výtahových lan vyžaduje odstavení z provozu a pro inspektora představuje bezpečnostní riziko. Bezpřevodový stroj Vyznačuje se nízkou setrvačností, synchronním motorem radiální konstrukce, o 50 % vyšší účinností a nepotřebuje převodový olej. Standardní výtahový stroj Těžké a robustní zařízení s vysokou spotřebou elektrické energie. čistá energie Regenerativní pohon ReGeN TM spočívá ve schopnosti rekuperovat el. energii. Dosahuje při provozu energetických úspor ve výši až 75 % oproti běžným systémům GeN2 Nova 3

4 Proč modernizovat s GeN2 Nova? ploché nosné pásy Plochý nosný ocelový pás s polyuretanovým opláštěním je až o 40 % lehčí a jeho životnost je až třikrát delší, než u tradičního ocelového lana. Jeho pružnost má za následek mnohem menší poloměr ohybu, což umožňuje použití kompaktních kladek na strojích o průměru pouhých 80 mm. Spolu s bezpřevodovým strojem s trvale zapouzdřenými ložisky nevyžadujícími žádné mazání či doplňování oleje tak představují pásy bezúdržbové řešení. výroba čisté elektrické energie Co má prázdný výtah jedoucí nahoru společného s plným výtahem jedoucím dolů? Spoustu přebytečné energie, která často uniká ve formě tepla. Pohony ReGen tuto energii mění na elektřinu, kterou přivádějí zpět do elektrické sítě budovy pro využití v dalších systémech. Pro signalizaci, jak jízda výtahu generuje energii, lze použít Regen Light. ReGeN Regenerativní pohon ReGeN je ve spojení se systémem GeN2 důmyslnou volbou pro projekty zelených budov. Princip regenerativního pohonu spočívá ve schopnosti rekuperovat el. energii, která by jinak byla hlavně při brzdění výtahu přeměněna na teplo. Regenerativní pohon vytváří čistou energii, šetří zákazníkům peníze a pomáhá v harmonizaci se zelenou legislativou. Maximální potřebný výkon Spotřeba energie Maximální úspora energie Úspora energie GeN2 s ReGeN řízením GeN2 s neregenerativním řízením Bezpřevodový stroj Bezpřevodový PMSM motor v axiálním provedení Převodový motor Hydraulický výtah Tyto grafy prezentují spotřebu energie pohonného systému. Nezahrnují energii nutnou pro systém dveří, světla, rozváděče, ventilátor a jiné komponenty Příkon K regeneraci u výtahu dochází v případě, kdy je: váha kabiny nižší než váha protiváhy při jízdě směrem nahoru váha kabiny vyšší než váha protiváhy při jízdě směrem dolu FLU 20 Průběh rychlosti FLD GeN2 ENERGETICKÁ ÚČINNOST 4 GeN2 Nova A B C D E F G GeN2 systémy A Energie spotřebovaná při plně naložené kabině směrem vzhůru (FLU) Energie vyrobená s plně naloženou kabinou směrem dolů (FLD).

5 Bezkonkurenční kvalita jízdy Řízení pomocí mikroprocesorové technologie zajišťuje optimalizaci celkových jízdních vlastností výtahu. Plochý nosný pás s ocelovými lany na rozdíl od tradičních lan vylučuje dotek kovových povrchů. Tichý chod výtahu podporuje také speciálně navržená lanovnice se zvýšenými okraji, díky kterým je zabráněno jakémukoli kroucení nosných pásů. Nepřehlédnutelnou je také mimořádná přesnost zastavení ± 3 mm. Vertikální vibrace (mili-g) 50 Horizontální vibrace (mili-g) 45 Hluk v kabině db(a) GeN2 Nova v kombinaci s monitorovacím systémem PULSE Produkt GeN2 Nova je standardně vybaven systémem pro průběžné monitorování stavu nosných pásů. Princip využívá měření impedance jednotlivých lanek uvnitř pásu. Přínos systému je především v oblasti bezpečnosti a servisu, kdy není nutno provádět nebezpečnou a zdlouhavou vizuální kontrolu lan v šachtě, ale pouze se kontrolují elektronické informace ze systému. Tím se výrazně zvyšuje spolehlivost kontroly a zásadně se prodlužuje interval nutné výměny nosných prostředků Běžné hydraulické systémy Běžné převodové systémy Systém GeN2 Ohleduplný vůči životnímu prostředí Synchronní motor s permanentními magnety a malou setrvačností, doplněný o frekvenční měnič s uzavřenou smyčkou a s vektorovou charakteristikou, poskytuje: zásadní úsporu energie v porovnání s běžnými stroji, nižší instalovaný příkon, a tedy i nižší provozní náklady, nižší hodnoty startovacího a nominálního proudu. Zaručuje možnost použití stávajícího přívodu elektrické energie. REM (volitelný) K maximalizaci pohodlí a bezpečnosti si můžete zvolit systém REM. REM je systém, který nepřetržitě monitoruje veškeré funkce vašeho výtahu a současně celoročně spolupracuje s OTIS call-centrem. V případě, že REM vyhodnotí problém, tato informace je okamžitě předána nejbližší servisní pobočce, která urychleně zjedná nápravu. REM pomáhá zajistit vaší jednotce nepřerušovaný provoz Spotřebu energie dále snižuje pohotovostní režim frekvenčního měniče v době, kdy není výtah delší dobu v provozu. Relativní spotřeba el. energie (kw/h) 1 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0, Procentuální zatížení kabiny při zátěži 630 kg, rychlosti 1,0 m/s a 150 startech za hodinu Běžný převodový systém Systém GeN2 GeN2 Nova 5

6 Compact Design kabin Kabiny s výraznými designovými prvky představují modulární systém jednoduchý z pohledu instalace a přívětivý z pohledu zákazníka. Škála materiálů a barev stěn, stropů a podlahovin, spolu s možností volby doplňkových prvků madel, zrcadel a sedaček, umožňuje vytvořit optimální individuální řešení pro zákazníka. Vysoká kvalita celkového provedení instalace, snadná údržba a nízké provozní náklady jsou jen některými z výhod, které tyto kabiny zákazníkům nabízejí. kabina COMPACT design kabiny compact OTISKIN OTISCOLOR NEREZ Strop středový panel nerez brus 220 Linen Textil bílá Stěny středové panely bočních stěn výběr z nabídky nerezového provedení Strop boční panely nerez brus 220 jednotný vzor z nabídky OTISKIN jednotný vzor z nabídky OTISCOLOR Stěny ostatní panely stejný vzor jako u středových panelů bočních stěn Ovládací panel v kabině nerez brus 220 nerez brus 220 nerez brus 220 Strop LED osvětlení DESIGN volitelné moduly: madlo zrcadlo sedačka Spots Cross Inline 6 GeN2 Nova SS 30 mm Kulaté zakončení Polovina zadní stěny Sklopná trubková

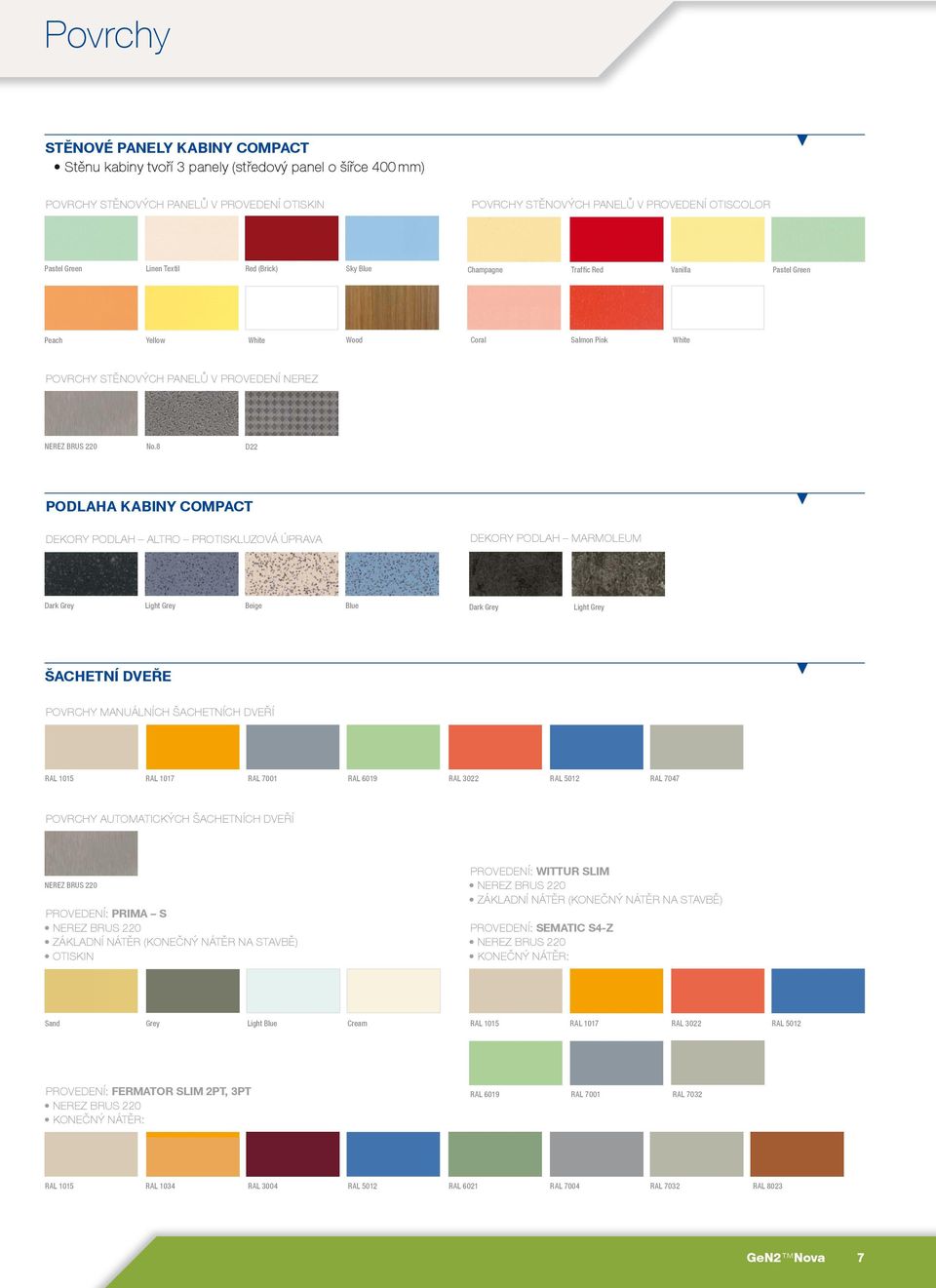

7 Povrchy Stěnové panely kabiny Compact Stěnu kabiny tvoří 3 panely (středový panel o šířce 400 mm) POVRCHY STĚNOVÝCH PANELŮ V PROVEDENÍ OTISKIN POVRCHY STĚNOVÝCH PANELŮ V PROVEDENÍ OTISCOLOR Pastel Green Linen Textil Red (Brick) Sky Blue Champagne Traffic Red Vanilla Pastel Green Peach Yellow White Wood Coral Salmon Pink White POVRCHY STĚNOVÝCH PANELŮ V PROVEDENÍ NEREZ nerez brus 220 No.8 D22 Podlaha kabiny Compact DEKORY PODLAH ALTRO PROTISKLUZOVÁ ÚPRAVA DEKORY PODLAH marmoleum Dark Grey Light Grey Beige Blue Dark Grey Light Grey šachetní dveře povrchy manuálních šachetních dveří RAL 1015 RAL 1017 RAL 7001 RAL 6019 RAL 3022 RAL 5012 RAL 7047 povrchy automatických šachetních dveří nerez brus 220 Provedení: PRIMA S nerez brus 220 základní nátěr (konečný nátěr na stavbě) OTISKIN Provedení: WITTUR SLIM nerez brus 220 základní nátěr (konečný nátěr na stavbě) Provedení: SEMATIC S4-Z nerez brus 220 konečný nátěr: Sand Grey Light Blue Cream RAL 1015 RAL 1017 RAL 3022 RAL 5012 Provedení: FERMATOR SLIM 2PT, 3PT nerez brus 220 konečný nátěr: RAL 6019 RAL 7001 RAL 7032 RAL 1015 RAL 1034 RAL 3004 RAL 5012 RAL 6021 RAL 7004 RAL 7032 RAL 8023 GeN2 Nova 7

8 Ovládací panely kabiny Compact Ovládací panely, navržené pro výtahové kabiny určené především pro obytné domy, administrativní a správní budovy, splňují všechny předepsané normy z hlediska bezpečnosti a možnosti používání výtahu i handicapovanými osobami. Ovládací panely s integrovaným displejem splňují normu ČSN EN Je vždy umístěn na bočním stěnovém panelu kabiny. Displej poskytuje informace o poloze a aktuálním směru jízdy kabiny. Součástí displeje jsou piktogramy přetížení kabiny a symbol zákazu kouření Velmi dobrá čitelnost zobrazovaných informací. Datové pole, jehož součástí je nouzové světlo + EN81-28 symboly (nouzová komunikace). COMPACT Standard s cpi7b INDUKČNÍ SMYČKA SS220 Stanicové ovladače 8 GeN2 Nova

9 Design kabina MODERN kabina modern MODERN 01 MODERN 02 MODERN 03 MODERN 04 MODERN 05 MODERN 06 GeN2 Nova 9

10 Design kabina CLASSIC kabina classic classic 01 classic 02 classic 03 classic 04 classic 05 classic 06 stěnové panely kabin modern, classic a hi-tech laminát colorsintesi 0244 Porcellana (beige) 0559 Nocciola (light brown) 0553 Cioccolato (brown) laminát fantasie laminát LEGNI 3109 Ecodecor Ginepro (grey) 3191 Copperfield Avana (yellow) 3279 Volcanic Ash (black) 1372 Noce Trevisto (light) 4416 Makassar Giava (dark) barvené sklo classic 07 RAL 1033 Dahlia yellow (orange) RAL 3016 Coral red (red) RAL 4004 Claredt violet (violet) RAL 5019 Capri blue (blue) RAL 6018 Yellow green (green) RAL 9016 Traffic white (white) 10 GeN2 Nova

11 Design kabina HI-TECH kabina hi-tech hi-tech 01 hi-tech 02 hi-tech 03 hi-tech 04 hi-tech 05 podlaha kabin modern, classic a hi-tech MARMOleum 3125 Golden Sunset (yellow) 3126 Kyoto (orange) 3224 Chartreuse (green) 3244 Purple (violet) 3139 Dark grey 3048 Light grey koberec flotex Brown Blue Black GeN2 Nova 11

12 Stropy, zrcadla, madla Designová kabina strop SKLO Mondrian Pyramid Zoom Milk strop NEREZ Checker Focus Diagonal Tipped tiles zrcadla Poloviční zrcadlo (šířka dle rozměru stěny, spodní hrana 1 m od podlahy) Třetinové vertikální zrcadlo na zadní stěně (šířka 306 mm, výška dle výšky kabiny) 1/2 zrcadlo 1/3 zrcadlo Třetinové vertikální zrcadlo na boční stěně naproti ovládacímu panelu (šířka 306 mm, výška dle výšky kabiny) madla Dvě provedení madel: Ploché (broušená nerezová ocel) Kulaté (leštěná nerezová ocel) GeN2 Nova 12

13 Ovládací panely a příslušenství Designová kabina OVLÁDACÍ panel kabin Vystouplý Plochý patrová tlačítka Patrová tlačítka Dual Light s černým hmatníkem, trvale podsvíceným znakem a podsvíceným kroužkem pro potvrzení volby bílá modrá bílá červená zelená červená Ukazatele polohy a směru 1) TFT 7 modrý červený zelený černo-šedý 2) LCD CPI7B GeN2 Nova 13

14 Společnost Otis je součástí UTC Building & Industrial Systems, největšího světového poskytovatele stavebních technologií. Jeho systémy a služby, ať už jde o výtahy, eskalátory, požární bezpečnost, zabezpečení a automatizaci budov, vytápění, větrání, klimatizaci či chlazení, se uplatňují v integrovaných vysoce výkonných budovách, které jsou bezpečnější, inteligentnější a udržitelnější. Výrobní závod OTIS a. s. v České republice Produkt GeN2 Nova je vyráběn ve výrobním závodě OTIS v Břeclavi. Naši technici a výrobní pracovníci využívají mnohaleté zkušenosti z oblasti výtahového průmyslu a to již od roku Tím přispívají jak ke kvalitě provedení, tak k rozvoji technologií GeN2 pro modernizace výtahů. Všechny nově vyvíjené produkty jsou pečlivě testovány přímo ve výrobním závodě. Kontaktní údaje: Tel.: obchod@otis.com Praha Generální ředitelství Hadovka Office Park Evropská 2591/33E Praha 6 Karlovy Vary Chebská Karlovy Vary Hradec Králové Veverkova Hradec Králové Kolín Tyršova Kolín Olomouc Brněnská Olomouc Uherské Hradiště Průmyslová Uherské Hradiště Praha Servisní středisko Dopravní 1314/ Praha Uhříněves Česká Lípa Pivovarská Česká Lípa Pardubice Palackého Pardubice Plzeň Karlova Plzeň Brno Cejl Brno Opava Denisovo nám Opava Česká republika Liberec Na Františku 106/ Liberec Ústí nad Labem Dvořákova 3134/ Ústí nad Labem České Budějovice Jeronýmova 211/ České Budějovice Jihlava Brněnská Jihlava Ostrava Vítkovická 3083/ Ostrava Třinec Oldřichovice Třinec Česká republika Společnost Otis si vyhrazuje právo na změnu jakýchkoli údajů v tomto popisu bez předchozího upozornění. Obrázky a fotografie jsou pouze ilustrativní. Změna detailního vzhledu výrobku vyhrazena. Všechna práva vyhrazena.
