2 Úsporné řešení VÝHODY PRO ZÁKAZNÍKA Vysoce účinné a nákladově efektivní řešení Vynikající úroveň pohodlí, spolehlivosti, bezpečí a šetrnosti k životnímu prostředí Vysoká účinnost technologie Gen2 Až třikrát delší životnost plochých nosných pásů Energetická úspora při provozu až do výše 75 % Produkt GeN2Nova je určen pro komplexní nebo fázovou modernizaci stávajících typových výtahů vyskytujících se v České republice v největším počtu. Jedná se o výtahy s nosnostmi od 250 kg do 1000 kg a rychlostmi do 1 m/s. Komplexní nebo fázová modernizace zahrnuje výměnu rámu klece, kabinu s kabinovými dveřmi, šachetní dveře, protiváhu, pohon na bázi bezpřevodového stroje GeN2Mod* Regen (u typů 2LN a 2LP převodový lanový pohon s frekvenčním řízením), elektroinstalace ve strojovně, šachtě i na kabině a výměnu ovládacích prvků. Typy 2LN a2lp jsou určeny pouze pro komplexní modernizaci. V některých případech zahrnuje i výměnu vodítek. Výhodou pro zákazníka je především standardní použití stroje s nízkou spotřebou energie a řídící jednotky, která výrazně napomáhá optimálnímu provozu. Šetrnost k životnímu prostředí je neodmyslitelnou předností tohoto řešení. Spočívá především v tom, že u strojů eliminuje nutnost použití převodových a mazacích olejů pro bezporuchovou jízdu. U výtahu přitom nedochází k obvyklému tření a styku dvou kovových ploch, jako je tomu u běžných ocelových lan. LED-diodové osvětlení přispívá k přirozenějšímu rozptylu světla v kabině a spolu se standardně dodávaným StandBy režimem výrazně napomáhá snížit spotřebu elektrické energie. Estetika a funkčnost Kabina výtahu je k dispozici v moderním provedení s širokou škálou atraktivních povrchů a materiálů. Propracovaný design ovládacího panelu v kabině zajišťuje komfort a bezpečnost cestujících. Splňuje všechny podmínky pro použití výtahu handicapovanou osobou a plně respektuje stávající požadavky platných českých norem. Nízká hlučnost díky klasickému uspořádání výtahu se samostatnou a oddělenou strojovnou. Bezpečnost Monitorovací systém PULSE TM zabezpečuje nepřetržité sledování stavu ocelových lanek v polyuretanovém plášti, což zvyšuje bezpečnost a snižuje náklady na vizuální inspekci. Bateriemi napájený vyprošťovací systém s elektronickým sledováním (Manual Rescue Operation) umožňuje rychlé vyproštění osob v případě výpadku elektrického proudu. Komunikátor uvnitř kabiny Vám v případě nenadálých zastavení výtahu umožní okamžité spojení s dispečinkem nebo zaškolenou osobou. Pro zajištění ochrany přepravovaných osob před přivřením dveřmi výtahu jsou kabiny s automatickými dveřmi vybaveny systémem zabezpečení prostoru dveří. Celý výtah a všechny jeho komponenty jsou navrženy, vyrobeny a instalovány v souladu s platnou legislativou a jsou vybaveny certifikáty pro typová provedení. Technické parametry produktu GeN2 TM Nova * kg * kg Počet osob * 4 13 Kabina COMPACT Rychlost 1 m/s Hlasový komunikátor ANO Zdvih Max. 45 m LED osvětlení v kabině ANO Počet stanic Max. 18 Typ kabinových dveří * / automatické Horní přejezd Min mm Typ šachetních dveří * / automatické Prohlubeň Min. 700 mm Ochrana vstupu dveří ANO (jen pro automatické dveře) Technologie stroj GeN2 (bezpřevodový stroj s Regenem a Puls systémem) Přesnost zastavení +/- 3 mm * Dle typu šachty Řízení Jednosměrné sběrné Napětí 400 V Frekvence 50 Hz

3 GeN2 technologie MIKROPROCESOROVÝ ROZVADĚČ Mikroprocesorový rozvaděč dle verze výbavy Vás vyprostí z výtahu při výpadku proudu. KOMPAKTNÍ KLADKA Kladka GeN2 o průměru do 10 cm dovoluje společnosti OTIS vyvíjet stro je až o 70 % menší než jsou stroje tradiční. Reléový rozvaděč PLOCHÉ NOSNÉ PÁSY Plochý nosný ocelový pás s polyuretanovým opláštěním je ve srovnání s klasickým ocelovým lanem až o 40 % lehčí, nepotřebuje mazání a vyznačuje se až třikrát delší životností. Tradiční kladka Ocelová lana vyžadují velký průměr kladky, což má za následek větší velikost stroje. Typickým je průměr kladek mezi cm. PERMANENTNÍ MONITOROVACÍ SYSTÉM OTIS PULSE nepřetržitě monitoruje stav ocelových lanek v polyuretanovém plášti. Napomáhá tak zvýšení bezpečnosti a snížení nákladů na pravidelné vizuální inspekce. Tradiční ocelové lano BEZPŘEVODOVÝ STROJ Vyznačuje se nízkou setrvačností, synchronním motorem radiální konstrukce, o 50 % vyšší účinností a nepotřebuje převodový olej. Tradiční inspekce výtahových lan vyžaduje odstavení z provozu a pro inspektora představuje bezpečnostní riziko. ČISTÁ ENERGIE Standardní výtahový stroj Těžké a robustní zařízení s vysokou spotřebou elektrické energie. Regenerativní pohon ReGeN TM spočívá ve schopnosti rekuperovat el. energii. Dosahuje při provozu energetických úspor ve výši až 75 % oproti běžným systémům.

4 Důvody, proč modernizovat s GeN2 Nova BEZKONKURENČNÍ KVALITA JÍZDY PLOCHÉ NOSNÉ PÁSY Plochý nosný ocelový pás s polyuretanovým opláštěním je až o 40 % lehčí a jeho životnost je až třikrát delší, než u tradičního ocelového lana. Jeho pružnost má za následek mnohem menší poloměr ohybu, což umožňuje použití kompaktních kladek na strojích o průměru pouhých 80 mm. Spolu s bezpřevodovým strojem s trvale zapouzdřenými ložisky nevyžadujícími žádné mazání či doplňování oleje tak představují pásy bezúdržbové řešení. Řízení pomocí mikroprocesorové technologie zajišťuje optimalizaci celkových jízdních vlastností výtahu. Plochý nosný pás s ocelovými lany na rozdíl od tradičních lan vylučuje dotek kovových povrchů. Tichý chod výtahu podporuje také speciálně navržená lanovnice se zvýšenými okraji, díky kterým je zabráněno jakémukoli kroucení nosných pásů. Nepřehlédnutelnou je také mimořádná přesnost zastavení ± 3 mm. Vertikální vibrace (mili-g) 50 Horizontální vibrace (mili-g) 45 Hluk v kabině db(a) Běžné hydraulické systémy Běžné převodové systémy Systém GeN2 OHLEDUPLNÝ VŮČI ŽIVOTNÍMU PROSTŘEDÍ VÝROBA ČISTÉ ELEKTRICKÉ ENERGIE Co má prázdný výtah jedoucí nahoru společného s plným výtahem jedoucím dolů? Spoustu přebytečné energie, která často uniká ve formě tepla. Pohony ReGen TM tuto energii mění na elektřinu, kterou přivádějí zpět do elektrické sítě budovy pro využití v dalších systémech. Pro signalizaci, jak jízda výtahu generuje energii, lze použít Regen Light. Synchronní motor s permanentními magnety a malou setrvačností, doplněný o frekvenční měnič s uzavřenou smyčkou a s vektorovou charakteristikou, poskytuje: zásadní úsporu energie v porovnání s běžnými stroji, nižší instalovaný příkon, a tedy i nižší provozní náklady, nižší hodnoty startovacího a nominálního proudu. Zaručuje možnost použití stávajícího přívodu elektrické energie. Spotřebu energie dále snižuje pohotovostní režim frekvenčního měniče v době, kdy není výtah delší dobu v provozu Plně zatížená kabina Spotřeba energie u stoupající plně zatížené kabiny (FLU) FLU + Input Power Velocity 10 Množství generované energie u klesající plně zatížené kabiny (FLD) - FLD Relativní spotřeba el. energie (kw/h) 1 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0, Procentuální zatížení kabiny při zátěži 630 kg, rychlosti 1,0 m/s a 150 startech za hodinu REGEN Běžný převodový systém Systém GeN2 Regenerativní pohon ReGeN je ve spojení se systémem GeN2 důmyslnou volbou pro projekty zelených budov. Princip regenerativního pohonu spočívá ve schopnosti rekuperovat el. energii, která by jinak byla hlavně při brzdění výtahu přeměněna na teplo. Regenerativní pohon vytváří čistou energii, šetří zákazníkům peníze a pomáhá v harmonizaci se zelenou legislativou. Maximální potřebný výkon Maximální úspora energie Spotřeba energie Úspora energie GEN2 NOVA V KOMBINACI S MONITOROVACÍM SYSTÉMEM PULSE Produkt GeN2 Nova je standardně vybaven systémem pro průběžné monitorování stavu nosných pásů. Princip využívá měření impedance jednotlivých lanek uvnitř pásu. Přínos systému je především v oblasti bezpečnosti a servisu, kdy není nutno provádět nebezpečnou a zdlouhavou vizuální kontrolu lan v šachtě, ale pouze se kontrolují elektronické informace ze systému. Tím se výrazně zvyšuje spolehlivost kontroly a zásadně se prodlužuje interval nutné výměny nosných prostředků. GeN2 s ReGeN řízením GeN2 s neregenerativním řízením Bezpřevodový stroj Bezpřevodový PMSM motor v axiálním provedení Převodový motor Hydraulický výtah Tyto grafy prezentují spotřebu energie pohonného systému. Nezahrnují energii nutnou pro systém dveří, světla, rozvaděče, ventilátor a jiné komponenty.

5 GeN2 design Design kabin Kabiny s výraznými designovými prvky představují modulární systém jednoduchý z pohledu instalace a přívětivý z pohledu zákazníka. Škála materiálů a barev stěn, stropů a podlahovin, spolu s možností volby doplňkových prvků madel, zrcadel a okopových plechů, umožňuje vytvořit optimální individuální řešení pro zákazníka. Vysoká kvalita celkového provedení instalace, snadná údržba a nízké provozní náklady jsou jen některými z výhod, které tyto kabiny zákazníkům nabízejí. COMPACT KABINA Strop LED osvětlení DESIGN Spots Cross Inline DESIGN KABINY COMPACT OTISKIN OTISCOLOR NEREZ Strop středový panel nerez kartáčovaná Linen Textil bílá Stěny středové panely bočních stěn výběr z nabídky nerezového provedení Strop boční panely nerez kartáčovaná jednotný vzor z nabídky OTISKIN jednotný vzor z nabídky OTISCOLOR Stěny ostatní panely stejný vzor jako u středových panelů bočních stěn Ovládací panel v kabině nerez nerez nerez kartáčovaná Stěnové panely kabiny Compact Stěnu kabiny tvoří 3 panely (středový panel o šířce 400 mm) Podlaha DEKORY PODLAH ALTRO PROTISKLUZOVÁ ÚPRAVA POVRCHY STĚNOVÝCH PANELŮ V PROVEDENÍ OTISKIN Dark Grey Light Grey Beige Blue Pastel Green Linen Textil Red (Brick) Sky Blue DEKORY PODLAH MRAMOROVÝ DESIGN Peach Yellow White Wood Dark Grey Light Grey POVRCHY STĚNOVÝCH PANELŮ V PROVEDENÍ OTISCOLOR POVRCHY MANUÁLNÍCH ŠACHETNÍCH DVEŘÍ Champagne Traffic Red Vanilla Pastel Green RAL 1015 RAL 1017 RAL 7001 RAL 6019 Coral Salmon Pink White RAL 3022 RAL 5012 RAL 7032 POVRCHY STĚNOVÝCH PANELŮ V PROVEDENÍ NEREZ POVRCHY AUTOMATICKÝCH ŠACHETNÍCH DVEŘÍ Nerez kartáčovaná SS220 Buffalo Skin Route D22 Nerez brus

6 Ovládací panely / příslušenství / dveře KOMBINOVANÝ UKAZATEL POLOHY KABINY A SMĚRU JÍZDY NA NÁSTUPIŠTI Ovládací panely Ovládací panely, navržené pro výtahové kabiny určené především pro obytné domy, administrativní a správní budovy, splňují všechny předepsané normy z hlediska bezpečnosti a možnosti používání výtahu handicapovanými osobami. PLOCHÝ UKAZATEL BOXOVÝ UKAZATEL OVLÁDACÍ PANEL KABINY COMPACT Zaoblený ovládací panel určený pro kabiny Compact je veden od úrovně 850 mm nad podlahou kabiny až k jejímu stropu. Právě díky jeho tvaru a umístění získává kabina výtahu nový neotřelý vzhled. Zákazníkům je panel nabízen v nerezovém provedení. Jeho displej nabízí cestujícím informace v podobě bíle svítících znaků zobrazených na modrém pozadí. Ovládací panel s integrovaným displejem splňuje normu ČSN EN pro použití výtahu handicapovanými osobami. Je vždy umístěn na bočním stěnovém panelu kabiny. Displej poskytuje informace o poloze a aktuálním směru jízdy kabiny. Součástí displeje jsou piktogramy přetížení kabiny a výstražná signalizace. Velmi dobrá čitelnost zobrazovaných informací. Nouzové osvětlení. Příslušenství COMPACT kabin Zrcadlo Poloviční zrcadlo (1 m vysoké) na zadní stěně Madlo Leštěná nerezová ocel o průměru 30 mm s kulatě broušeným zakončením Umístění na zadní stěně kabiny Volitelný invalidní balíček Sedačka (pro kabiny Compact) / hlášení patra / zvukové znamení o příjezdu do stanice / zvukové potvrzení volby tlačítka Ukazatel směru jízdy v kabině Informuje vizuálně a akusticky pasažéra na nástupišti o směru budoucí jízdy výtahu Dveře STANICOVÉ OVLADAČE Stanicové ovladače v nerezovém provedení s červeně podsvícenými tlačítky jsou připraveny k instalaci buď do rámu výtahových dveří (ploché, boxové), nebo přímo na zeď (boxové). Šířka dveří: mm Výška dveří: mm DOSTUPNÝ ROZSAH KABINOVÝCH DVEŘÍ: PLOCHÉ OVLÁDACÍ PANELY FLAT dveře Teleskopické otevírání dveří automatické 2 panelové Dveře pro minimální prostor 4 panelové SLIM verze BOXOVÉ OVLÁDACÍ PANELY Systém zabezpečení automatických dveří Bezpečnost vstupu zajišťuje systém zabezpečení dveří. Systém pracuje na principu neviditelné bezpečnostní clony z infračervených paprsků, která představuje jistotu zamezení nechtěného zachycení cestující osoby dveřmi. Šířka dveří: 700/800/900 mm (dle typu šachty) Výška dveří: mm Typové provedení: manuální/automatické Dokončovací práce: vždy Okénko dveří: manuální dveře ano, automatické dveře ne

7 Typová provedení šachet Typová provedení šachet pro modernizaci produktem GeN2 Nova 1A 2A (2B) 1A Automatické Automatické mm mm 1B 2A/2B 350 kg/4 osoby mm mm mm Původní/ 2C (2D) 1B Bus mm mm 1C 2C/2D 350 kg/4 osoby mm mm mm /Původní 2LN 1C mm mm 1M 2LN mm mm mm 826 mm 2LP 1M Automatické mm mm 1S 2LP mm mm mm 826 mm 3A 1S Automatické Sematic Automatické Sematic mm mm 3A 350 kg/4 osoby Automatické Automatické PRIMA mm 850 mm mm mm

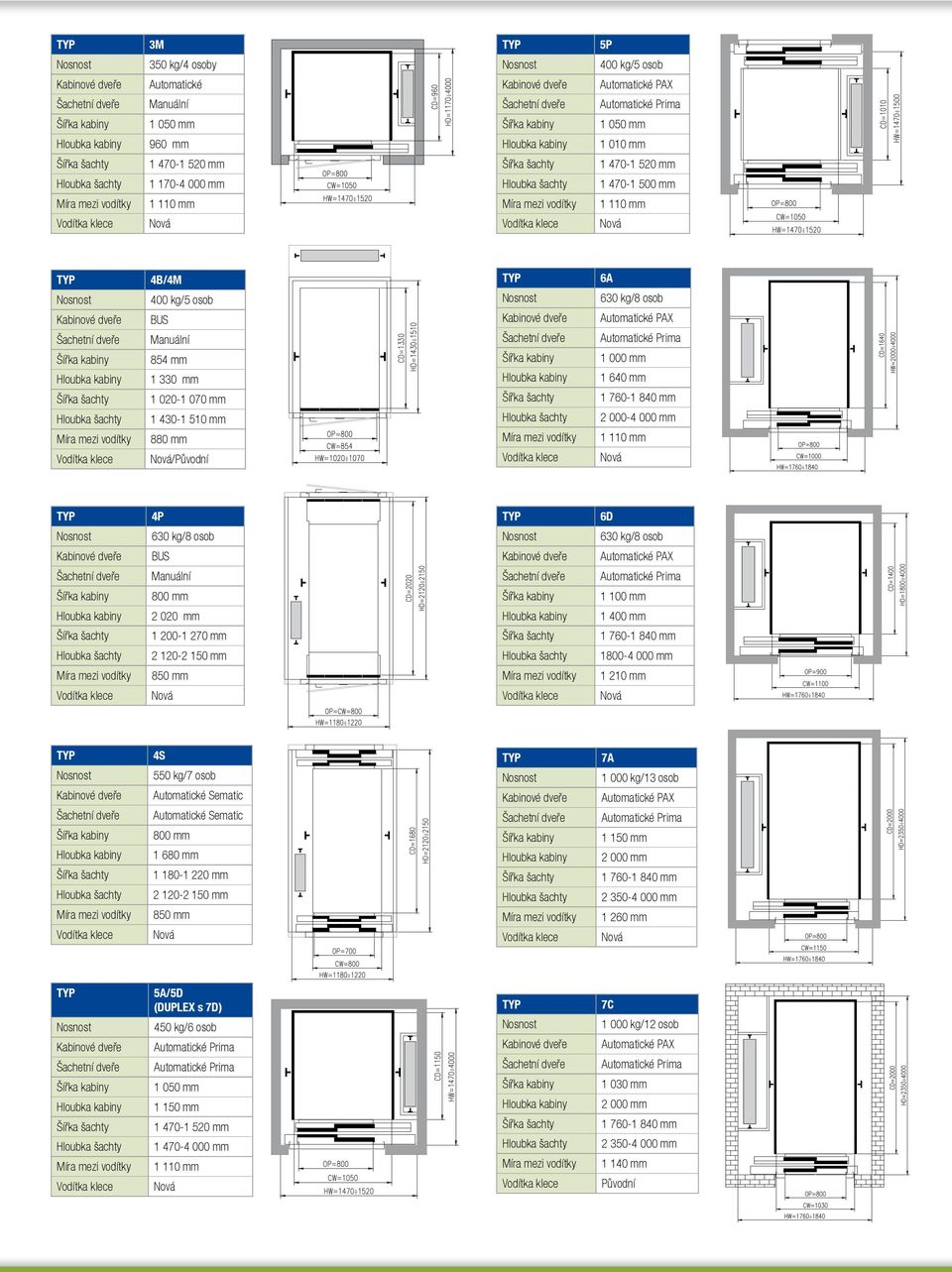

8 3M 5P 3M 350 kg/4 osoby Automatické mm 960 mm mm mm 4B (4M) 5P mm mm mm mm 6A 4B/4M mm mm mm /Původní 4P 6A 630 kg/8 osob mm mm mm mm mm 6D 4P 630 kg/8 osob mm mm mm 850 mm 4S 6D 630 kg/8 osob mm mm mm mm mm 7A 4S 550 kg/7 osob Automatické Sematic Automatické Sematic mm mm mm 850 mm 5A (5D) 7A kg/13 osob mm mm mm mm mm 7C 5A/5D (DUPLEX s 7D) 450 kg/6 osob mm mm mm mm 7C kg/12 osob mm mm mm mm mm Původní

9 7D (7E) 8F 7D (DUPLEX s 5D)/7E kg/13 osob mm mm mm mm mm 8E 8F 630 kg/8 osob Automatické SLIM Automatické SLIM 900 mm mm mm mm mm 8S 8E (DUPLEX s 8F/8S) kg/13 osob mm mm mm mm mm 8S (DUPLEX s 8E) 630 kg/8 osob Automatické Sematic Automatické Sematic 900 mm mm mm mm mm Výrobní závod OTIS a. s. v České republice Produkt GeN2 Nova je vyráběn ve výrobním závodě OTIS v Břeclavi. Naši technici a výrobní pracovníci využívají mnohaleté zkušenosti z oblasti výtahového průmyslu a to již od roku Tím přispívají jak ke kvalitě provedení, tak k rozvoji technologií GeN2 pro modernizace výtahů. Všechny nově vyvíjené produkty jsou pečlivě testovány přímo ve výrobním závodě. Česká republika PRAHA Želetavská 1449/ Praha ÚSTÍ NAD LABEM Horova Ústí nad Labem LIBEREC Na Františku 106/ Liberec KARLOVY VARY Chebská Karlovy Vary UHERSKÉ HRADIŠTĚ Průmyslová Uherské Hradiště TEPLICE Štírova Teplice PLZEŇ Karlova Plzeň HRADEC KRÁLOVÉ Veverkova Hradec Králové OLOMOUC Brněnská Olomouc PARDUBICE Palackého Pardubice ČESKÉ BUDĚJOVICE Dukelská České Budějovice BRNO Cejl Brno ČESKÁ LÍPA Pivovarská OSTRAVA Vítkovická 3038/ Ostrava TŘINEC Oldřichovice Třinec JIHLAVA Brněnská 2661/ Jihlava OPAVA Denisovo nám Opava Slovenská republika BRATISLAVA Rožňavská Bratislava TRNAVA Športová Trnava ŽILINA Na Sihoti 562/ Žilina BANSKÁ BYSTRICA Majerská cesta Banská Bystrica POPRAD Karpatská 3256/ Poprad KOŠICE Južná trieda Košice
