katalog Vruty a spojovací materiál pro dřevo a třískové desky pro oblast truhlářství, tesařství, výrobu a konstrukci střech a dřevostaveb

Transkript

1 katalog ASSY katalog ASSY Würth spol. s r.o. Nepřevázka Mladá Boleslav T F info@wuerth.cz CZ Dotisk pouze se svolením společnosti Würth, spol. s r.o. MW AD 08/03/ assy_brozura Všechny obrázky jsou pouze ilustrativní a mohou se v některých případech lehce lišit od zboží, které je dodáno. Zároveň nepřejímáme odpovědnost za škody vzniklé případnými tiskovými chybami apod. Vyhrazujeme si právo na změny produktů, které by z našeho pohledu sloužily ke zlepšení kvality produktů, nebo služeb námi poskytovaných. Tuto změnu jsme oprávněni provést kdykoliv bez nutnosti předem na ni upozorňovat. Vruty a spojovací materiál pro dřevo a třískové desky pro oblast truhlářství, tesařství, výrobu a konstrukci střech a dřevostaveb

2 Obsah Obsah Obsah 3 Certifikáty 4 5 ASSY 6 7 Oblasti použití 8 9 Jeden na všechno Dřevostavby a střecha Stropy, stěny a podlahy Výroba nábytku Výroba a montáž oken Nerezová ocel AW Bity 53 Krytky AW 54 Šroubováky Akku šroubováky 58 ASSY balení a ORSY 1 regály 59 ORSY 60 Kufříkový systém ORSY Regálový systém ORSY Poznámky

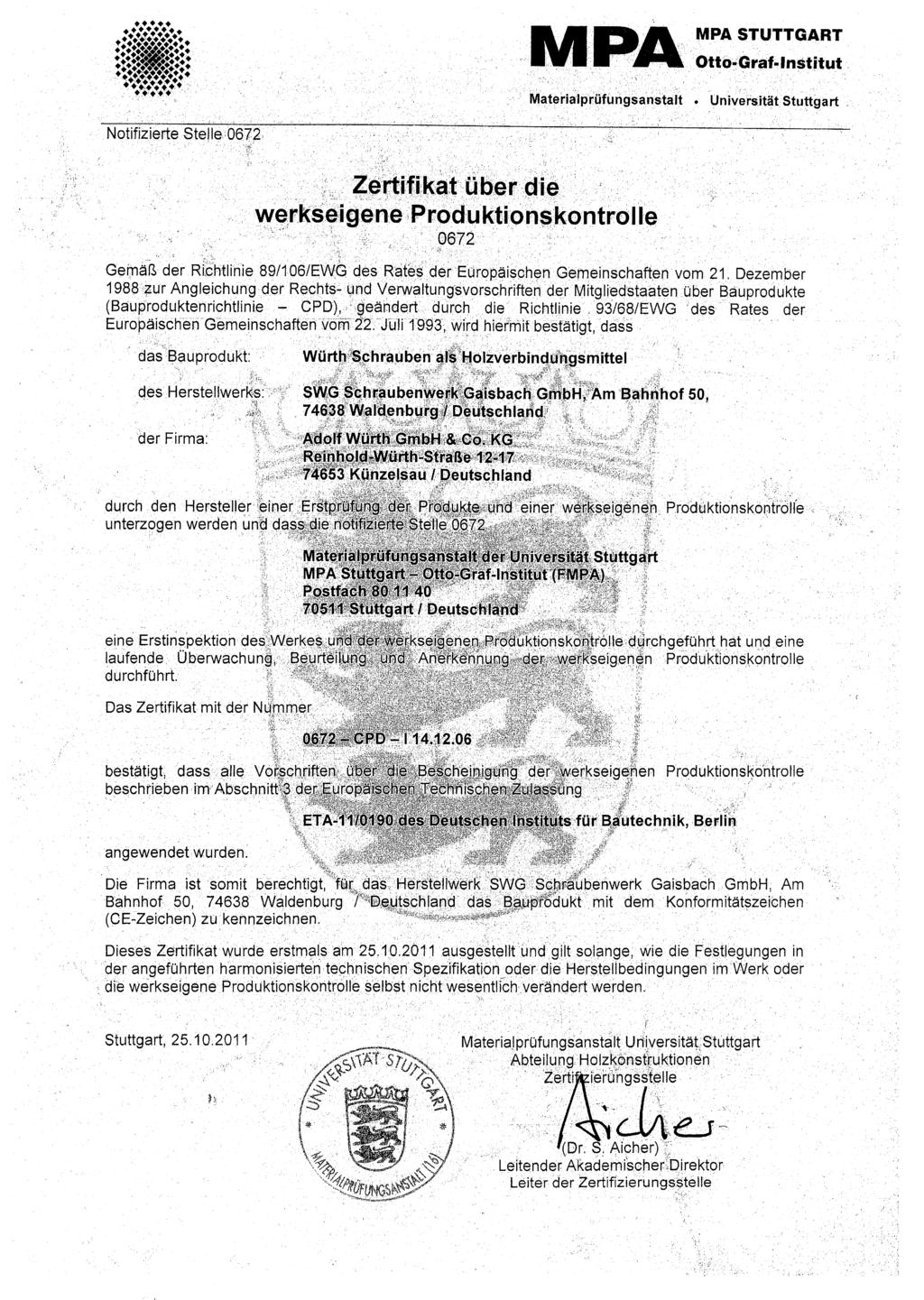

3 Certifikáty Certifikáty 3 4

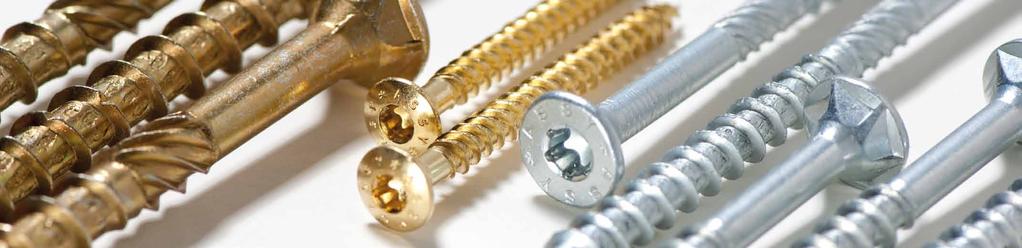

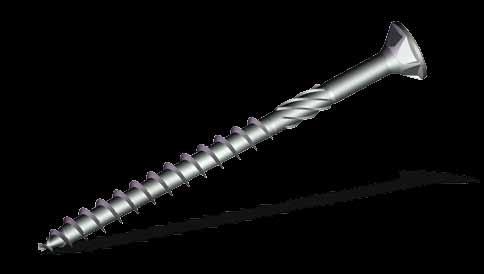

4 ASSY ASSY Od hlavy až ke špičce absolutní eso! Fréza na stopce Pomocný motor pro nižší vynaloženou sílu (od = 5, L = 70 ). Snížení momentu pro zašroubování šroubu a zahloubení hlavy, zejm. u dlouhých šroubů. Minimální narušení dřevěných materiálů s povrchovými vrstvami. Šetrné vůči šroubovacím nástrojům. Jistota pro Vás: Schválení Frézovací kapsičky zahloubí se všude Méně třísek Vhodné pro dřevo a kování Minimální narušení dřevěných materiálů s povrchovými vrstvami. Méně třísek na povrchu Objevte výhody nové generace ASSY ASSY 3.0 3,0 4,5 Z ASSY 3.0 5,0 12,0 Z Kruhový závit/protizávit menší náchylnost dřeva k praskání, minimum vylomených míst. (Kruhový závit = 3,0 4,5, protizávit = 5,0 12,0 ) Minimální štěpná síla, zejména u spojů na okrajích materiálu. Snížení momentu potřebného k zašroubování. Vysekávací účinek kruhového závitu značnou měrou zabraňuje vylamování dřeva. Vysoká pevnost a houževnatost Vruty jsou vyrobené z pevnostní oceli. Díky speciálnímu zušlechtění vykazují vruty vysokou pevnost a zároveň houževnatost. Eliminováno praskání vrutů při vysokém zatížení. větší síla Optimální přenos sil. Vynikající usazení a rychlé nasazení bitu. Bezpečné nasazení šroubováku. Téměř žádné vyskakování bitu. Žádný kývavý pohyb. Žádné poškození povrchové úpravy šroubu. Pouze 5 rozměrů bitů pro průměry 3,0 12,0 Spojuje výhody křížového pohonu a pohonu Torx: + = křížový pohon TX Asymetrický závit vyšší rychlost. Nízký moment potřebný k zašroubování. Vysoká síla přetočení. Rychlejší zašroubování než u běžných šroubů do třískových desek. Dvojitý chod: 3,0 4,5, hrubý chod: 5,0 12,0. 3,0 12,0 jen minimum rozměrů bitů! Starý Nový Výhoda 3, , , , , , , , ,0* ,0* 40 * V jednotlivých případech AW 50 Díky velkému AW 20 u 3,5 = menší opotřebení bitu. Díky velkému AW 30 u 6,0 = menší opotřebení bitu. 3 průměry = 1 velikost bitu! Ze 3 udělá 1! Odpadá časté měnění různých rozměrů bitů! 5 6

5 Oblasti použití Oblasti použití Přehled 12 Oblasti použití pro šrouby ASSY Univerzální použití str ASSY 3.0 Interiéry univerzální 2 ASSY plus Interiéry, univerzální se závrtným hrotem ASSY plus speciál Montáž oken str ASSY 3.0 FBS/ASSY plus FBS Pro kování při výrobě dřevěných oken se závrtným hrotem/bez hrotu Amo III Montáž s odstupy Pro dřevěná, hliníková a plastová okna. 4 5 Strop/stěny str Ecofast ASSY 3.0 HB Dřevěné konstrukce a bednění. 7 Jamo /Jamo plus Montáž s nastavitelnými odstupy. Střecha a dřevostavby str ASSY plus Typ 4 Pro bednění s perem a drážkou. 12 ASSY 3.0 SK S hlavou ve tvaru podložky např. pro dřevo a montáž dřevěných prvků ASSY Isotop Pro těsnění do krokví. Nerez/ exteriéry str ASSY 3.0 A2/ASSY plus A2 Exteriéry univerzální. ASSY 3.0 HCR Vysoce odolný vůči korozi pro bazény, stáje apod. ASSY plus A2/A4 Pro terasové podlahy D kotva Např. pro suché hřebeny. ASSY plus VG Univerzální šroub s plným závitem. ASSY 3.0 Kombi Kombinace šestihr. drážky a AW drážky pro dřevěné konstrukce. Nábytek str ASSY 3.0 šrouby pro panty ASSY 3.0 šrouby pro zadní stěny Pro výrobu nábytku. ASSY p ASSY 3.0 šrouby s otvorem v hlavě Pro vrstvené desky s otvorem pro uchycení krytky. Euro - šroub Pro montážní desky a součásti kování v nábytkářství. Rohový spojovací šroub Ke spojování částí korpusů v nábytkářství. 7 8

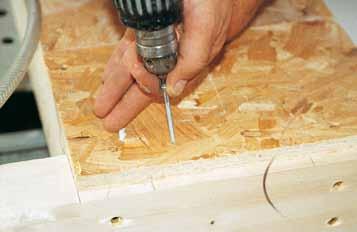

6 Jeden na všechno Jeden na všechno ASSY 3.0 Zápust. hlava * pozinkováno modře pasivováno Zápustná hlava s dříkem pozinkováno, modře pasivováno Zápustná hlava * pozinkováno žlutě pasivováno Zápustná hlava s dříkem pozinkováno, žlutě pasivováno Čočkovitá zápustná hlava pozinkováno, modře pasivováno Čočkovitá zápustná hlava pozinkováno, žlutě pasivováno Čočkovitá zápustná hlava niklováno Čočkovitá zápustná hlava pomosazeno Pan Head pozinkováno modře pasivováno ** Univerzální šroub pro dřevo, třískové desky a téměř všechny druhy použití. Ať nábytek, podlahové lišty, bednění nebo ploty, či při výstavbě dřevěných konstrukcí ASSY 3.0 je vždy tou správnou volbou. Materiál: Ocel kalená, zinkovaná, modře pasivovaná Ocel kalená, zinkovaná, žlutě pasivovaná Ocel kalená, niklovaná Ocel kalená, pomosazená Dodržujte pokyny k použití uvedené na str. 19! Vyhovují požadavkům řemeslné výroby. Na základě speciální geometrie závitu vysoká míra bezpečnosti a rychlosti pro uživatele. Kruhový závit/ protizávit Frézovací kapsičky Asymetrický závit Stopková fréza od 5,0 a délky 70 3,0 3,5 L b pohon , , , AW ,9 6,9 7, AW * Plný závit se zápustnou hlavou do průměru 4,5 bez frézovacích kapsiček ** Jednochodý závit ASSY 3.0 3,0 4,5 ASSY 3.0 5,0 12,0 Z Z

7 Jeden na všechno Jeden na všechno Zápustná hlava * pozinkováno modře pasivováno Zápustná hlava s dříkem pozinkováno, modře pasivováno Zápustná hlava * pozinkováno žlutě pasivováno Zápustná hlava s dříkem pozinkováno, žlutě pasivováno Čočkovitá zápustná hlava pozinkováno, modře pasivováno Čočkovitá zápustná hlava pozinkováno, žlutě pasivováno Čočkovitá zápustná hlava niklováno Čočkovitá zápustná hlava pomosazeno Pan Head pozinkováno modře pasivováno ** L b pohon , ,9 7,9 8, AW , ,8 8,8 9, * Plný závit se zápustnou hlavou do průměru 4,5 bez frézovacích kapsiček ** Jednochodý závit L 16 5,0 6,0 b pohon Zápustná hlava pozinkováno modře pasivováno Zápustná hlava s dříkem pozinkováno, modře pasivováno Zápustná hlava pozinkováno žlutě pasivováno Zápustná hlava s dříkem pozinkováno, žlutě pasivováno Čočkovitá zápustná hlava pozinkováno, modře pasivováno Čočkovitá zápustná hlava pozinkováno, žlutě pasivováno Čočkovitá zápustná hlava niklováno Pan Head pozinkováno modře pasivováno * AW ,5 9,5 10, Pan Head s dříkem pozinkováno, modře pasivováno * AW ,0 12,0 12, * Jednochodý závit 11 12

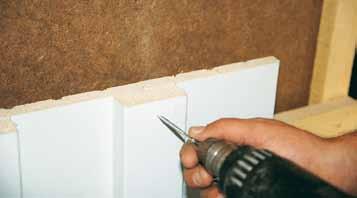

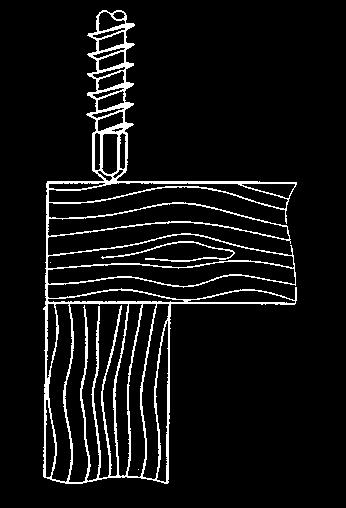

8 Jeden na všechno Jeden na všechno Zápustná hlava s dříkem pozinkováno, žlutě pasivováno L b pohon , AW 30 13, , , AW , , Zápustná podložka / podložka pro šrouby se zápustnou hlavou Podložka z plného materiálu zinkovaná ocel, žlutě pasivovaná. Vhodné např. pro ASSY 3.0 6; 8 a 10. d 1 d 2 d 3 d 4 h 6, , , ,5 16,4 5, / 10, , Zápustná podložka / podložka pro šrouby se zápustnou hlavou Podložka z plného materiálu zinkovaná ocel, žlutě pasivovaná. Vhodné např. pro ASSY až 10. d D Ds h t 6, ,0 2, , ,5 3, , ,5 4,25 3, volně formováno 200 ASSY plus Závrtný hrot Asymetrický závit Frézovací žebra Problém Moderní zpracovatel dřeva je konfrontován tím, jak spojit nejrůznější dřevěné materiály navzájem či spolu s jinými materiály. Pro tento účel se nejčastěji využívají běžné šrouby pro třískové desky. Pokud je však aplikujeme blízko okrajů, dřevo se rozštípne. Nemožnost stržení vodící drážky. Žádný come-out efekt. Frézovací žebrování Zapuštění šroubu je čistě předříznuto. Snadné zapuštění šroubu. Příčina Hrot šroubu pronikne mezi dřevěná vlákna, čímž se začne vytvářet trhlina. Klínovitým účinkem závitu a hlavy se tato trhlina rozšiřuje částečně až natolik, že se šroubový spoj stane nepoužitelným. Obr.1 Obr.2 Jednochodý asymetrický závit Snadné sešroubování vysoké kroutící momenty. Vrtací špička Umožňuje bezpečné navrtání šroubu. Nezpůsobuje vnik trhlin v materiálu. Řešení Závrtný hrot šroubu ASSY plus působí ve dřevě jako vrták, a zabraňuje tak jeho vyštípnutí. Obr. 2 Snadné a čisté zapuštění šroubu do: dřevotřískových desek s povrchovou úpravou i bez povrchové úpravy středně tvrdých dřevovláknitých desek (MDF) masivních a tvrdých druhů dřeva ostatních druhů dřeva a dřevěných materiálů Nedochází k praskání povrchové úpravy dřeva a k praskání materiálu při šroubování v okrajové oblasti výrobku. Patentováno dle

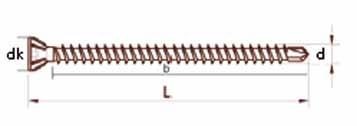

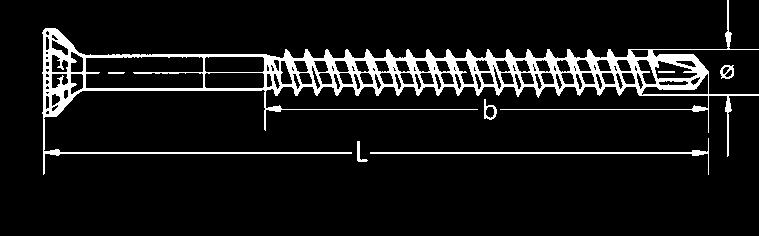

9 Jeden na všechno Jeden na všechno Zápustná hlava, plný závit pozinkováno, modře pasivováno Zápustná hlava, plný závit pozinkováno, žlutě pasivováno Zápustná hava s frézou, částečný závit, pozinkováno, modře pasivováno L b Pohon , , AW ,5 4,0 4,5 5,0 6,0 8,0 Zápustná hava s frézou, částečný závit, pozinkováno, žlutě pasivováno , Alternativní produkt: 22 ASSY plus FBS , AW , , ,0 AW ,5 AW ,0 4,0 4,5 5,0 6,0 ASSY plus Typ 2 se zápust. hlavou s frézkou vrtaný otvor hlavy 2,5 pozink., modře pasivováno s částečným závitem nerezová ocel A2 pozink., žlutě pasivováno pomosazeno brynýrováno hlava bíle lakovaná niklováno nerezová ocel A2 L b Pohon AW , ,0 7, AW , , , AW , ASSY plus Typ 3 menší 60 čočková zapuštěná hlava částečný závit Oblasti použití speciálně pro ASSY plus Typ 3: ; ; a Dětská hřiště 8,3 Stavba teras, lávky, mola Fasády Fasády, balkóny, ploty

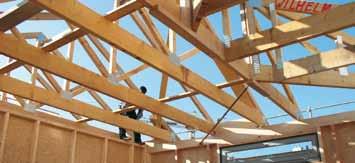

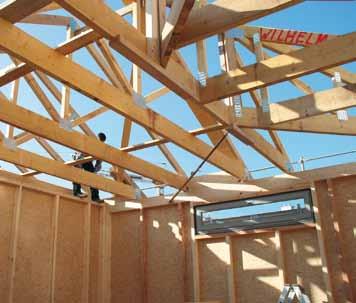

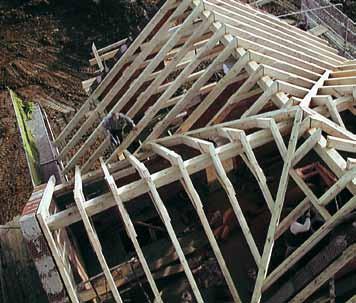

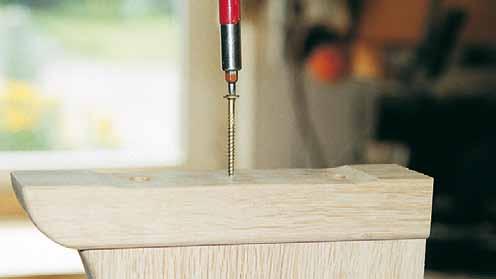

10 Jeden na všechno Střecha a dřevostavby ASSY 3.0 sk ASSY plus Speciál Vrut s ostrým záběrem a rychlostí Nová generace vrutů ASSY plus Materiál: Ocel kalená, zinkovaná, modře pasivovaná Univerzální použití: Vhodný pro měkká i tvrdá dřeva a veškeré třískové materiály. Použití zejména pro výrobu nábytku, dřevostaveb, plotů, zábradlí, schodišť. Funkční a elegantní spoj bez vzniku trhlin v materiálu a čisté zapuštění hlavy AW pohon: Maximální přenos síly. Žádný viklavý a kymácivý pohyb Hlubší usazení bitu. Perfektní usazení Optimalizovaný tvar hlavy: Frézovací kapsy. Zachycování odstávajících třísek. Snadné a čisté zapuštění. Vhodný pro kování Asymetrický závit: Rychlý a jednochodý. Snadné zašroubování. Vysoké hodnoty momentu překroucení. Nízký utahovací moment. Rychlé zašroubování Optimalizovaný geometrický tvar vrtací špičky: Rychlé, bezpečné a spolehlivé nasazení. Nevznikají žádné praskliny. Vhodný do natřených/povlakovaných desek. Ostrý záběr v měkkém i tvrdém dřevu a veškerých třískových deskách d dk L b , AW 8, Protizávit U 10 a 12. Zvlášť velký pohon pro ještě lepší přenos síly u velkých šroubů. AW 50 U 10 a 12 AW 50. Asymetrický závit Stopková fréza Stopková fréza se závitem snižuje točivý moment potřebný pro zašroubování o 20 %. ASSY 3.0 SK s velkou hlavou ve tvaru podložky speciálně pro tesařství/ výstavbu dřevěných konstrukcí, pro šroubové spoje při výstavbě schodišť, konstrukcí, dřevěných a pasivních domů. Z Dodržujte pokyny k použití uvedené na str. 19! Materiál Ocel kalená, zinkovaná, žlutě pasivovaná. Tenká stopka Tenká stopka umožňuje těsně přiléhající spojení materiálů bez pnutí. Důležité pokyny Použití v exteriérech Použití do plastových hmoždinek Šrouby nejsou vhodné pro exteriéry a prostory, které jsou krátkodobě nebo trvale vystaveny vysoké vlhkosti! V takových případech prosím použijte nerezové šrouby ASSY 3.0 A2. Povrchové úpravy niklováním a pomosazením se hodí jen pro dekorativní účely = žádná ochrana proti korozi! Šrouby pro třískové desky ASSY 3.0 jsou optimalizovány pro použití do dřevěných materiálů. Při použití do plastových hmoždinek může dojít ke snížení nosnosti. Proto doporučujeme použít do plastových hmoždinek jen šrouby bez optimalizovaného závitového hrotu (závrtného hrotu, protizávitu, kruhového závitu, vlnitého vybroušení, škrabákové drážky atd.). ASSY 3.0 A

11 Střecha a dřevostavby Střecha a dřevostavby 6,0 8,0 L b frézka na stopce Pohon Zinkovaná ocel, žlutě pasivovaná x x x x x x x 14 AW x x x x x x x x x x x x x x x x AW x x x x x x x x x ,0 12,0 L b frézka na stopce Pohon Zinkovaná ocel, žlutě pasivovaná x x x x x x x x x x x x x x x AW x x x x x x x x x x x x x x x ASSY 3.0 sk A2 S velkou hlavou určený speciálně pro stavbu dřevěných konstrukcí a tesařství, pro šroubové spoje v exteriérech, ve vlhkých prostorech a v atmosféře s obsahem soli. Hrot Hrot s úhlem 30 umožňuje precizní nasazení šroubu. Šroub má v oblasti hrotu protizávit, čímž významně snižuje síly působící na štěpení dřeva, zejména na okrajích. Točivý moment pro zašroubování je podstatně nižší než u běžných šroubů pro třískové desky a pozitivně působí na životnost přístroje pro zpracování šroubů a nástavce na bity. Závit Hrubý asymetrický závit umožňuje snadné zašroubování. Stopková fréza Stopková fréza za závitem snižuje točivý moment pro zašroubování o 20 %. d L b Stopk. fréza dk Pohon A2 6, , , , AW , , , , , , AW 8, , x , x , x AW drážka Optimální přenos sil Velmi dobré usazení bitu. Rychlé nalezení drážky. Bezpečné nasazení šroubu. Téměř žádné vyšroubování bitu. Žádný kývavý pohyb. Materiál Nerezová ocel A2 Upozornění Materiál je jen v omezené míře odolný vůči kyselinám a není vhodný pro použití v atmosféře s obsahem chlóru

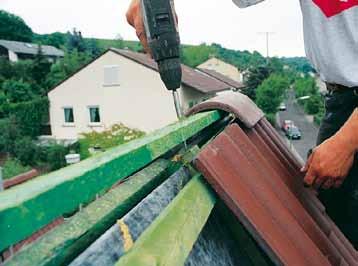

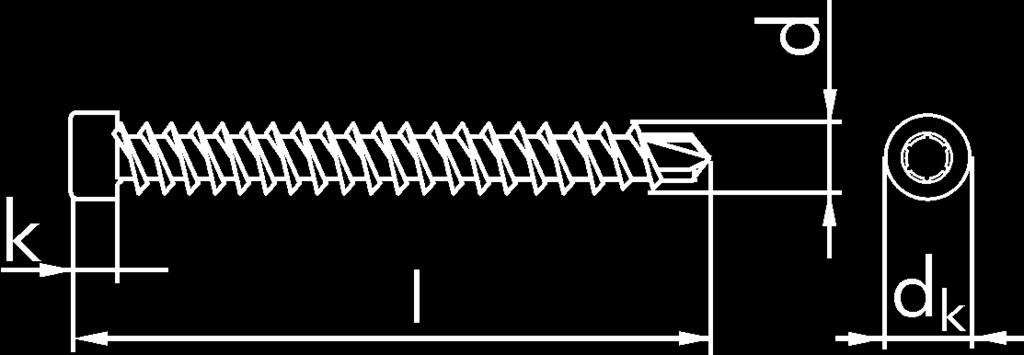

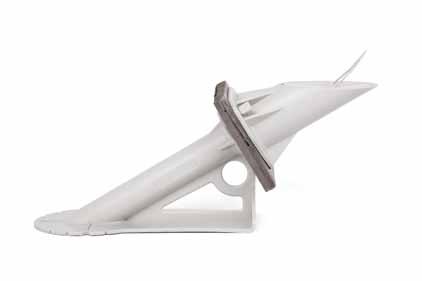

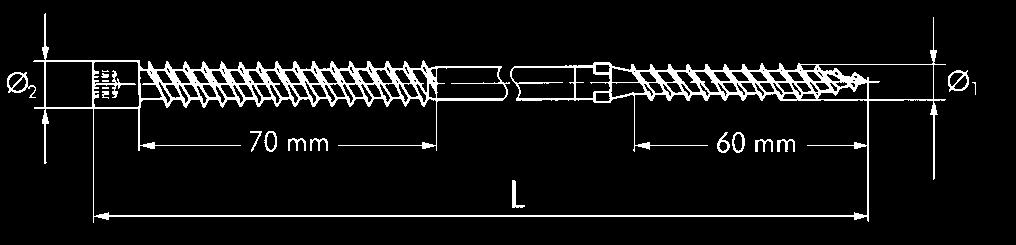

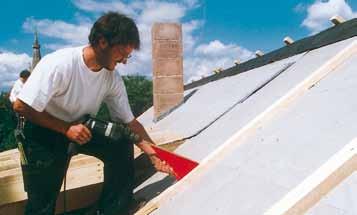

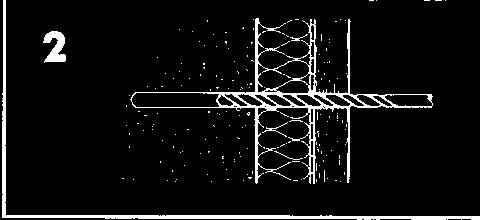

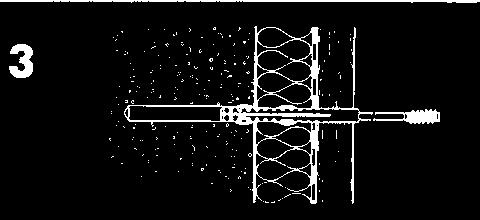

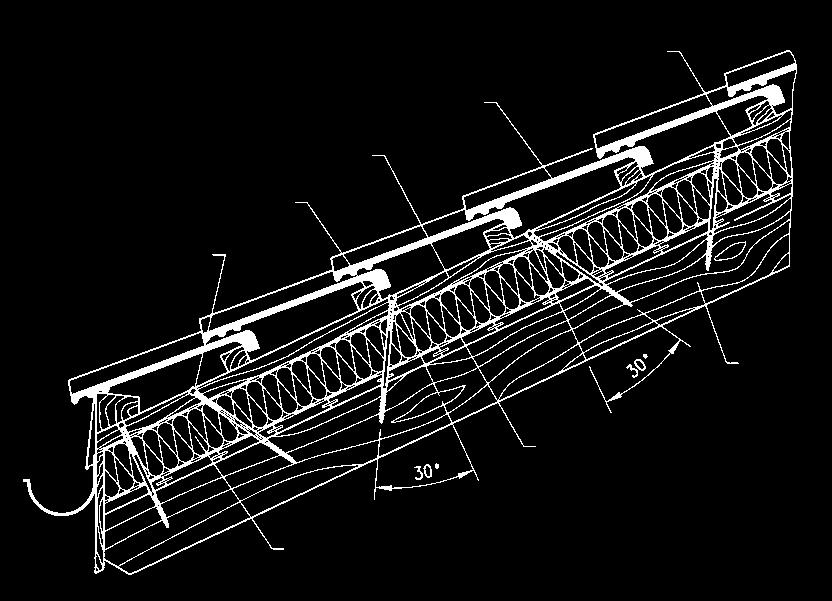

12 Střecha a dřevostavby Střecha a dřevostavby ASSY Isotop ASSY plus VG Šrouby ASSY Isotop se používají u sedlových střech s izolovanými krokvemi. Šroub ASSY Isotop se šroubují do krokví skrz kontralatě a izolaci bez předvrtávání. U velmi suchého dřeva (rekonstrukce starých budov) doporučujeme kontralatě předvrtat vrtákem 8. Hlava Válcovou hlavu lze zapustit do dřeva snadno a bez tvorby trhlin. Třecí křidélka Tato křidélka umístěná za kotvícím závitem zabraňují trhlinám a rozštípnutí dřeva. Kluzná povrchová úprava z plastu Umožňuje snadné zašroubování díky ostrým závitovým chodům s kluznou povrchovou úpravou. Z Asymetrický závit Závrtný hrot Asymetrický závit Frézovací kapsičky pouze u zápustné hlavy Dosuomplikovaně vytvářené spoje je možné pomocí šroubů ASSY plus VG realizovat se značnou časovou a cenovou úsporou. Šroub s plným závitem Šroub ASSY plus VG je univerzální vrtací šroub do dřeva, který nalezne mnohostranné využití v oboru lepení dřeva, tesařství, stavbě dřevěných domů a konstrukcí, jakož i při rekonstrukci starých objektů. Válcová hlava pro dřevo/spojení dřeva Žádný štípací účinek jako např. u šroubů se zápustnou hlavou. Hlava se zápustnými frézovacími kapsičkami Speciálně pro šroubové spoje u kombinace dřevo ocelové konstrukce. Materiál Ocel kalená, zinkovaná, žlutě pasivovaná. Kluzná povrchová úprava z plastu Snížený točivý moment při utahování. Plný závit Vysoké nosné síly ve šroubovém spoji, řada možností použití pro jeden šroub. Z Šroubový spoj pro měkkou izolaci Wütop střešní upínací pás 1 2 Délka 210 8,0 10 Šablona, Pohon Povrchová úprava AW pozinkováno, žlutě 300 chromováno Hranolové latě Střešní latě ASSY Isotop ASSY Isotop Střešní krytina Izolace Šroubový spoj pro tlakuvzdornou izolaci Hranolové latě Střešní latě Wütop střešní upínací pás Střešní krytina Izolace Krokve Wütop parozábrana/ paroizolace Krokve Wütop parozábrana/ paroizolace Válcová hlava Příklady použití pro ASSY plus VG Spojování krokví a vaznic Na rozdíl od běžných spojů nabízí ASSY plus VG enormní výhody týkající se montážních časů a nosnosti. Dosavadní slabinu standardních šroubů se zápustnou hlavou protažení hlavy otvorem není nutné v tomto případě nijak zohledňovat. Výstavba domů z prefabrikovaných prvků Protažení hlavy hraje rozhodující roli rovněž u výstavby prefabrikovaných domů. Díky plnému závitu snese šroub ASSY plus VG podstatně vyšší hodnoty zatížení z hlediska tahu, tlaku a střihu. Díky závrtnému hrotu je zajištěno, že podkladová konstrukce se při dodržení nízkých vzdáleností od okrajů zašroubováním šroubu nerozštípne resp. neroztrhne, jak se to často stává u šroubů bez závrtného hrotu. Zápustná hlava Vylomení a průrazy Pomocí šroubů ASSY plus VG je možné rychle a spolehlivě provést armování materiálů proti selhání lepeného pojiva nebo jiných nosných materiálů. Spojovací nosníky a zdvojené konstrukce Při renovaci starých budov je možné jednoduše a bez veliké námahy zesílit resp. zdvojit dřevěné konstrukce. Příčné zesílení v tlaku U dosedacího hranolu pro vazník přebírá šroub ASSY plus VG přenášenou tlakovou sílu. Hlava ve spojení se závitem odvádí sílu přes vložený ocelový plech do šroubu. Tím se zabrání deformaci dřevěného vazníku. Příčné zesílení v tahu pomocí ASSY plus VG při napojování hlavních a vedlejších nosníků s plechovými tvarovkami Slabinu při napojování hlavních a vedlejších nosníků pomocí plechových tvarovek představuje nejvyšší středová řada hřebíků (nebezpečí tvorby trhlin). Díky armování pomocí šroubů ASSY plus VG je možné riziku tvorby trhlin zabránit. Napojování hlavních a vedlejších nosníků Šroub ASSY plus VG představuje alternativu k běžnému napojování hlavních a vedlejších nosníků pomocí plechových tvarovek. Toto spojení je možné vytvořit podstatně rychleji a efektivněji zašroubováním šroubů ASSY plus VG pod úhlem

13 Střecha a dřevostavby Střecha a dřevostavby d 6,0 8,0 10,0 12,0 14,0 Válcová hlava Zápustná hlava / záp. hlava s frézovacími kapsičkami l lg dh k lg dh Pohon k Pohon ,2 4,7 AW ,0 AW ,0 7,5 AW ,5 8,0 AW ,0 AW Vnější Torx / E ,5 E vnější Torx k = zápustná hlava s frézovacími kapsičkami k = 4,6 zápustná hlava k = 5, ,5 AW zápustná hlava k = 6, VG-Fix Stavěcí šablona Pomůcka pro zpracování vrutů ASSY plus VG Přesné a pohodlné šroubování vrutů ASSY plus VG, vrut s plným závitem. Rychlé a bezpečné nastavení úhlu zašroubování a rozměrů spoje, plynulé nastavení. Pohodlné šroubování i při malé rozteči vrutů. Pouzdra vyrobena z vysoce pevného hliníku. Nastavení úhlu pomocí robustních plastových dílů. Obsah dodávky Obr. Označení Stavěcí šablona VG-Fix Pouzdro pro vrut 6 Pouzdro pro vrut 8 Pouzdro pro vrut Montážní deska Pěnová vložka, 3 díly ORSY 200 kufr, prázdný Bit AW /5 7 Bit AW /5 8 Bit AW /5 stavení Komplet lze sestavit podle potřeby. stava musí obsahovat tyto díly (viz obr. A): Stavěcí šablona (1) Pouzdro pro vrut (2) Montážní deska (3) Výhody Vedlejší nosník lze napojit pomocí montážních desek. Plynulé nastavení. Snadná a rychlá manipulace. Absolutní přesnost. Pro vruty ASSY plus VG 6, 8, 10. A: Základní sada Použití Napojování hlavních a vedlejších nosníků. Ostatní aplikace vrutů ASSY plus VG šroubovaných pod úhlem

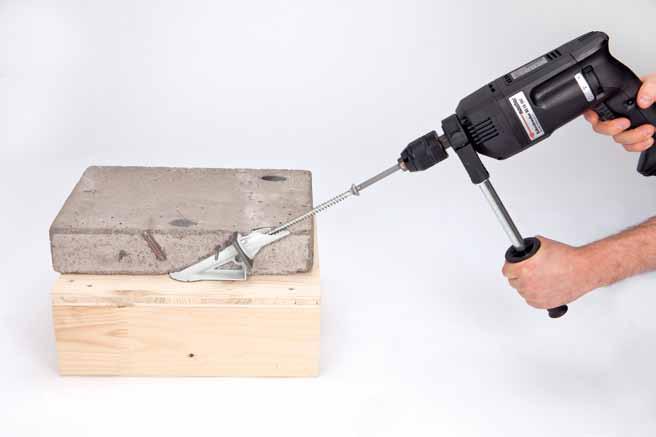

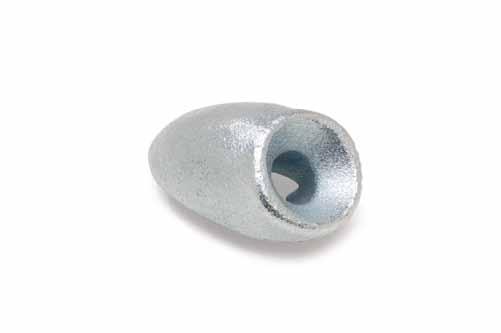

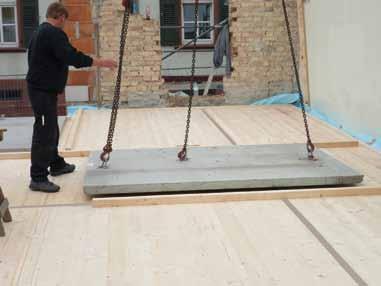

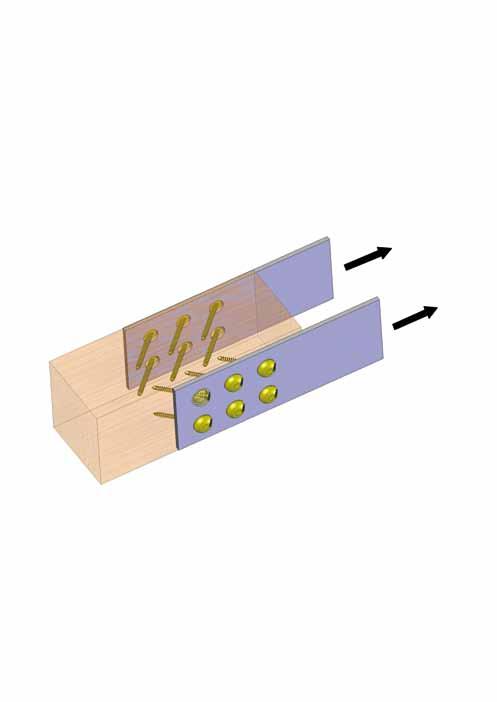

14 Střecha a dřevostavby Střecha a dřevostavby FT spojka úhlová podložka 45 Provedení Oblast použití Pro ASSY plus VG 10 zápustná hlava Třída vlhkosti 1 nebo 2* Bal. / /50 K vytvoření kombinovaných stropů ze dřeva a betonu Aplikace: Vhodné k betonáži na místě a k šroubovému spojení prvků prefabrikovaných dílů se zalitými FT spojkami na příslušné konstrukci dřevěného stropu. Vhodné k montáži jak na trámové stropy, tak na stropy z plného dřeva. Schválené k použití ve třídě vlhkosti 1 a 2* (* při dostatečném překrytí betonem). Výhody: cca. 4násobná nosnost v porovnání s konvenčními variantami kombinovaných dřevěných a betonových stropů se šrouby, tím minimalizace času montáže. Zadání a dodržení úhlu zašroubování. Dobré vlastnosti akustické izolace a malá náchylnost kombinovaných stropů ze dřeva a betonu k vibracím. Vysoká celková pevnost stropní konstrukce. Realizace velkých rozpětí nebo stropů s vyšší nosností u stropů z dřevěných trámů a z plného dřeva. Bez nutnosti licence, vysoká vytvořená hodnota při vlastní výrobě. Flexibilní použitelnost pro různé systémy. a speciálně při stavební montáži prvků ze suchých prefabrikovaných betonových dílů Velmi rychlé uložení Plná nosnost kombinované konstrukce po zašroubování (okamžitý účinek kombinace) Není potřeba žádné nákladné dodatečné podpírání dřevěné konstrukce během procesu zasychání. Bez časových prodlev během procesu zasychání betonu; stavební práce mohou bezprostředně pokračovat. Žádná oddělovací vrstva, kterou by bylo nutno náročně lepit Minimalizace vlhkosti zanášené do budovy a minimalizace reakcí bobtnání a smršťování dřevěných konstrukčních dílů. Příslušenství / upozornění: Zdarma pro dimenzování Pomalé utahování na nízký utahovací moment Protokol zkoušky KIT / zažádáno o Eta / přihlášeno k patentování Tip: Lze kombinovat s ASSY plus VG zápustná hlava obj. č pro ASSY plus VG 8, pozink modrá pasivace Ideální k upevnění kovových tažných plechů s ASSY plus VG se zápustnou hlavou. Optimální přenos tažných sil díky vysoké přesnosti lícování zápustné hlavy šroubu v úhlové podložce a přesnému zašroubování pod úhlem 45. Žádné protažení hlavy šroubu při použití tenkých plechů. Rychlá snadná montáž úhlové podložky jednoduchým vrtaným oválným otvorem nebo podélným vrtaným otvorem v kovové desce. Vzhled čistého zpracování šroubového spoje. pro ASSY plus VG 8 Tloušťka kovových desek d D d1 d2 h h1 R R1 n Bal , ,9 25,0 13,5 1,9 12,5 0,3 7, pro ASSY plus VG 8 Tloušťka kovových desek d D k I / d1 L h h1 a b R1 n Bal , ,0 31,7 39,0 16,0 3,6 24,0 9,9 0,3 12, Protokol zkoušky: Karlsruher Institut für Technologie (Technologický ústav Karlsruhe); zkušební protokol č ; lze nalézt ve specifických informacích o výrobcích v online katalogu

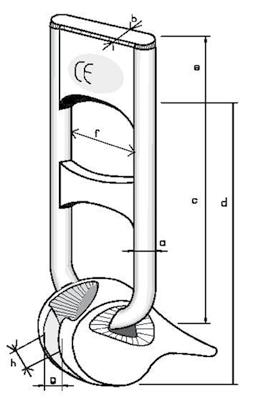

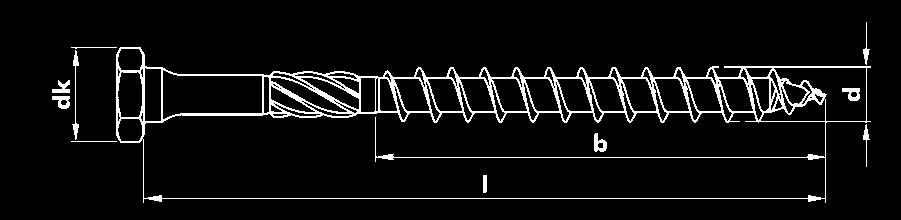

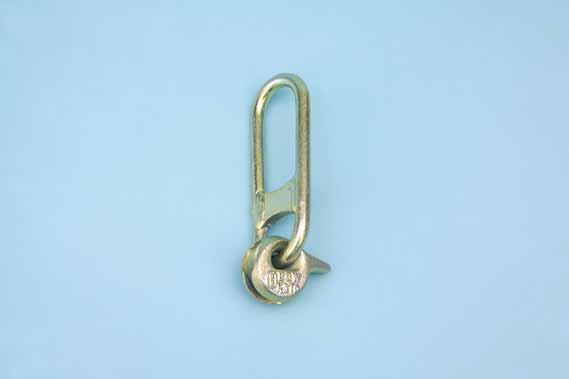

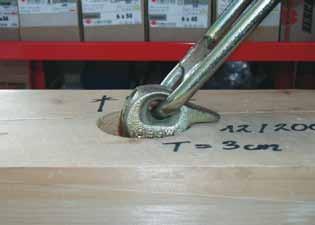

15 Střecha a dřevostavby Střecha a dřevostavby ASSY 3.0 Kombi Transportní kotva S okem a zarážkou pro břemeno. Transportní kotvu lze použít pouze ve spojení s vrutem ASSY 3.0 Kombi, je k dispozici i znalecký posudek. Materiál: Ocel, zinkovaná, žlutě pasivovaná (A2C). Šroub ASSY 3.0 Kombi se šestihrannou hlavou a integrovaným AW pohonem. Navržený speciálně pro dřevostavby/ tesařství a šroubové spoje při stavbě prefabrikovaných, dřevěných a pasivních domů. Z Materiál Ocel kalená, zinkovaná, modře pasivovaná Protizávit + 6hranná hlava Asymetrický závit Stopková fréza Nosnost t Hmotnost kg a b c d e f g g 1,0 1,3 0, Funkce a použití: Pro přepravu stavebních dílů ze dřeva, ve spojení s ASSY Kombi 3.0. Plně funkční a bezpečná i při plném zatížení, častém střídání břemen, otáčení a naklánění břemen v různých situacích. Transportní kotva umožňuje svou univerzálností snadné a bezpečné zdvihání všech typů dílců ze dřeva při konstrukci střech, dřevostaveb a v dalších odvětvích dřevozpracujícího průmyslu. Transportní kotva schválena na základě znaleckého posudku. Naleznete jej v německém jazyce na rubrika: Mein Würth/ Downloadcenter/Technische Dokumente/ Holzbauschrauben-Transportanker. Transportní kotva odpovídá směrnici pro strojní zařízení (89/392/EWG) i.d.f.93/44/ EWG. L b Pohon , kt., SW 12, AW , kt., SW 15, AW L b Pohon , kt., SW 15, AW kt., ,0 SW 17, AW zahloubení: hloubka 30 / 70 Nejvyšší přípustná hodnota h (opěrné místo pro hlavu vrutu) je 13. Je-li hodnota vyšší, je z bezpečnostních důvodů zakázáno kotvu používat. h Šroub: ASSY 3.0 Kombi 12, obj. č Doporučení: obj. č celková délka jen 180, délka závitu 145. Upozornění: Minimálně jednou ročně musí firma, která používá transportní kotvu, nechat každou transportní kotvu zkontrolovat bezpečnostním technikem. Kromě poškození všech částí je důležité posoudit míru opotřebení. Jakékoli úpravy a opravy i svařováním jsou nepřípustné. Poškozenou nebo vadnou kotvu je vždy potřeba vyměnit! Z bezpečnostních důvodů je možné použít každý šroub pouze jednou. V kombinaci s vrutem A a zatížení ve směru osy vrutu je maximální nosnost úvazku až 1088 kg. Bližší technické informace na vyžádání u prodejce. Nosnost transportní kotvy ve spojení se šroubem ASSY 3.0 Kombi je zanesena ve znaleckém posudku, který je na vyžádání k dispozici u prodejce

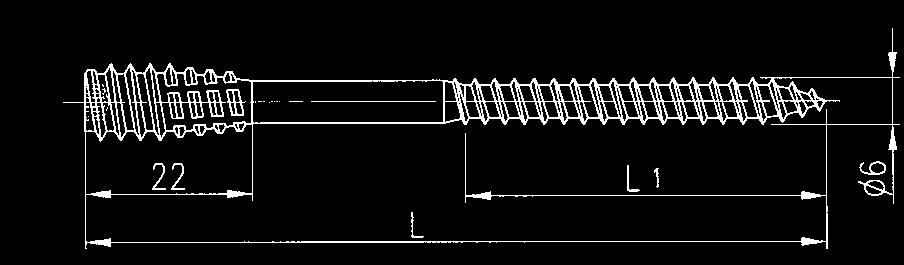

16 Střecha a dřevostavby Střecha a dřevostavby ASSY 3.0 vrut pro trámové patky D kotva Materiál Ocel, pozinkovaná, modrá pasivace (A2K) AW pohon Maximální přenos síly Žádný viklavý a kymácivý pohyb Přesné usazení bitu Válcová zaoblená hlava Pan Head Hezký tvar díky malému průměru hlavy Plošný přítlak díky veliké dosedací ploše Zesílený dřík Průměr dříku je přizpůsobený trámové patce Spoj s tvarovým stykem Vyvinutý speciálně k připojení ocelových plechů na dřevěné materiály a výrobky z plného dřeva. Patentováno. Vysoká pevnost a stabilita Až trojnásobná pevnost oproti konvexním hřebíkům Protizávit Kruhový protizávit pro eliminaci štípání dřeva Návo montáži Předvrtání do montážního prvku 8. Předvrtání v konstrukčním dílu (zeď) 8. U měkkého dřeva není předvrtání nutné. Beznapěťová kotva pro montáž s rozestupy u suchých hřebenů, jakož i k upevňování okenních rámů, dveřních zárubní, podkladových konstrukcí atd. Šetří čas, neboť odpadá zdlouhavé vyrovnávání konstrukcí podkládáním distančních hranolů. Materiál Zinkovaná ocel, modře pasivovaná. Bit AW 30 1/ , je přiložený v každém balení. Asymetrický závit s vyspělou konstrukcí Bezpečné a spolehlivé držení Vysoké hodnoty odolnosti vůči vytažení Malý utahovací moment při šroubování Délka Systém utahování 5,0 40 AW Zasunout šroub s hmoždinkou. Oblasti použití Veškeré materiály pro beton a zdivo, od plných cihel až po pórobeton s příslušnými hmoždinkami. Kromě toho k použití do dřeva bez hmoždinek. Vyrovnání a pevné utažení. L L 1 Pohon AW

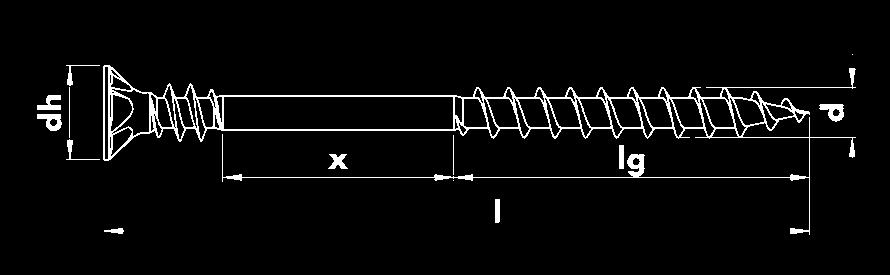

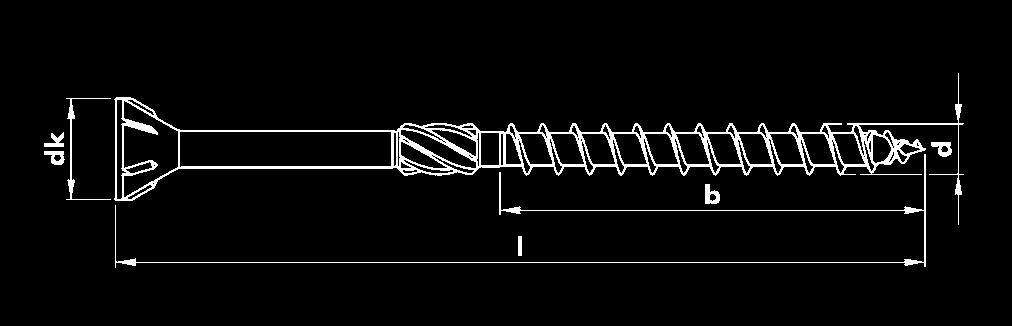

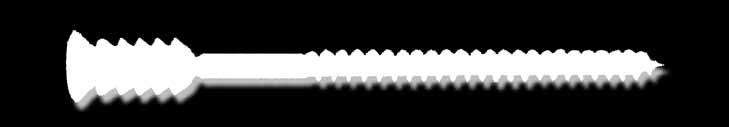

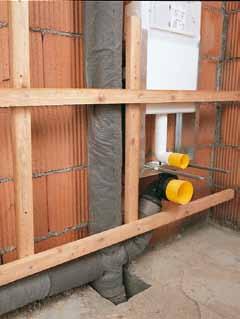

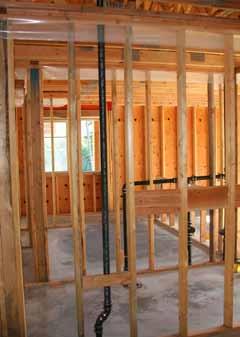

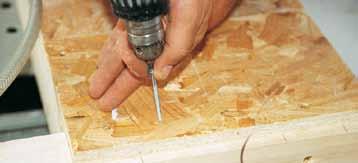

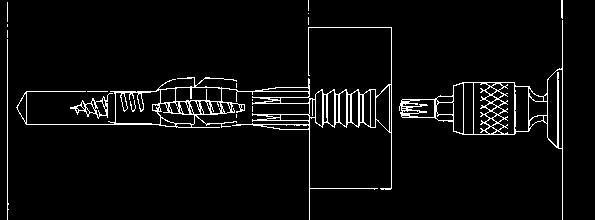

17 Stropy, stěny a podlahy Stropy, stěny a podlahy Ecofast ASSY 3.0 HB Jamo Protizávit Frézovací žebra Asymetrický závit Stopková fréza Stopková fréza se závitem snižuje točivý moment potřebný pro zašroubování o 20 %. Tenká stopka Tenká stopka umožňuje těsně přiléhající spojení materiálů bez pnutí. Šroub ASSY se 60 frézovací zápustnou hlavou navržený specielně pro dřevostavby / tesařství, betonářské práce a výstavbu bednění a veškeré další šroubové spoje dřeva na dřevo. Materiál Ocel kalená, zinkovaná, žlutě pasivovaná. Dodržujte pokyny k použití uvedené na str. 19! ASSY 3.0 Z ,0 4,5 ASSY 3.0 Z ,0 12,0 Použití Předvrtání Pomocí vrtáku pro vrtací kladiva ZEBRA 8 skrz lať do kamene/betonového podkladu. Vsazení hmoždinky Zcela zatlučeme hmoždinku Zebra Shark 8. Nasadíme Jamo šroub Pro montáž dřevěných konstrukcí na kamenných nebo betonových podkladech s možností nastavení. Materiál Ocel kalená, zinkovaná, modře pasivovaná. Bit AW 30 1/4" je přiložený v každém balení. Přišroubování dřevěné latě Dřevěnou lať přišroubujeme pomocí Jamo šroubu, tak až se hlava šroubu zahloubí min. 2 do latě. Nastavení vzdálenosti Přístroj přepneme na levý chod a pootočíme šroub zpět, až konstrukční díl ze dřeva dosáhne požadovaného odstupu. 5,0 L b Pohon ,0 AW L b dk Pohon , ,5 AW

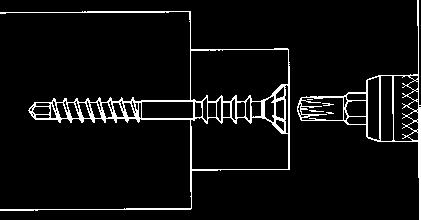

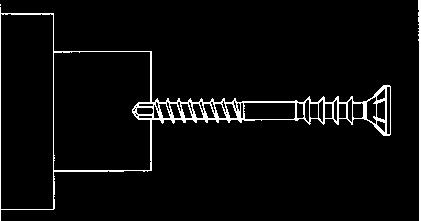

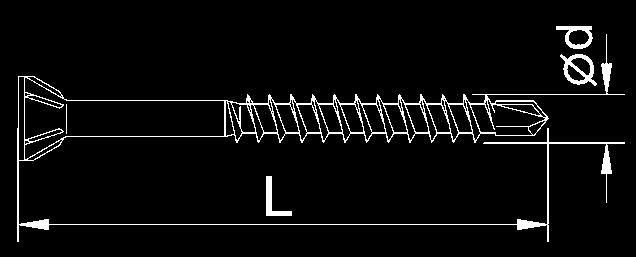

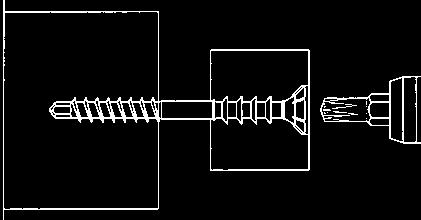

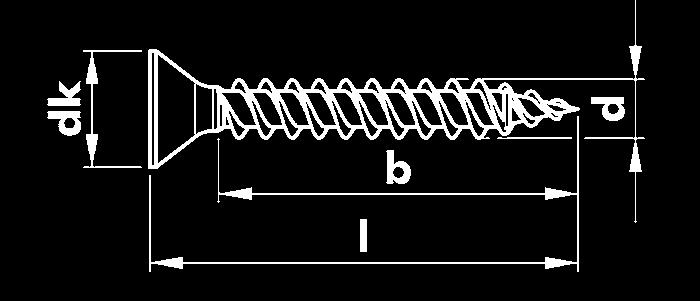

18 Stropy, stěny a podlahy Stropy, stěny a podlahy Jamo plus assy plus typ 4 Závrtný hrot Pro montáž dřevěných konstrukcí na dřevěných podkladech s možností nastavení, bez předvrtání! Upozornění Délku vrutu volte tak, aby zůstal závit celý ukotvený v podkladu. Materiál Ocel kalená, zinkovaná, modře pasivovaná Kluzná povrchová úprava z plastu Minimální vynaložení síly při šroubování. Závit se zvýšeným stoupáním O 25 % rychlejší nastavení v porovnání s běžnými nivelačními šrouby. Použití Nasaďte Jamo šroub Přišroubování dřevěné latě Dřevěnou lať přišroubujeme pomocí šroubu Jamo plus AW 30 tak, až se lať dotkne podkladu a hlava šroubu se zahloubí min. 2 do latě. Nastavení vzdálenosti Přístroj přepneme na levý chod a pootočíme šroub zpět, až dřevěná lať dosáhne požadovaného odstupu. Šroub pro upevňování bednění typu pero drážka v oblasti podlah. Prkna bednění je možné přišroubovat na podklad bez předvrtávání. Malá, 60 zápustná frézovací hlava Díky malému průměru lze hlavu zahloubit velmi snadno a čistě. Plný závit Plný závit Plný závit zabraňuje vzniku vrzavých a skřípavých zvuků při chůzi po podlahových krytinách. Úprava Pozinkováno, žlutě pasivováno. Částečný závit Závrtný hrot Zabraňuje prasknutí a vyštípnutí dřeva. Asymetrický závit Frézovací žebra Bit AW 30 1/4" je přiložený v každém balení. Vaše výhoda: Bodově přesné nasazení, žádné odskakování a rýhy ve dřevě. před nyní 6,0 L Lg Pohon ,0 AW ,5 4,0 Délka 30 b Pohon Plný závit Částečný závit AW AW

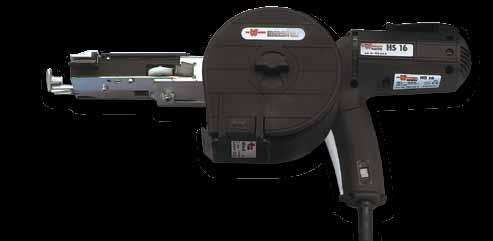

19 Stropy, stěny a podlahy Výroba nábytku šrouby páskované ASSY P Vhodné pro přístroje a nástavce: Würth ASSY mat 50 s HS 16 ASSY mat 80 s HS 16 ASSY mat 50-S s TS 16 HOLZ-HER 3350/3352/3362 Zásobníkový šroubovák 3337 Zásobníkový šroubovák Prebena 9D CS Dodržujte pokyny k použití uvedené na str. 19! ASSY mat 50 ASSY mat 50-S ASSY mat 80 ASSY mat 80 s Umrüstsatz ASSY plus ECO-ASSY 3.0 Počet šroubů na jeden pásek: 166 nebo 125 v závislosti na rozměru. ASSY 3.0 3,0 4,5 Z ASSY 3.0 Materiál žlutě úprava pozinkováno A2 žlutě žlutě žlutě pozinkováno pozinkováno pozinkováno M5 M5 M6 M5 Závit částečný závit částečný závit plný závit částečný závit 3,9 4 4,5 5 ASSY 3.0 5,0 12,0 ECOFAST Z Stavební rychlošroub ocel fosfátovaná částečný závit (zdvojený) Stavební rychlošroub ocel fosfátovaná částečný závit (hrubý) délka 25 x x x x x x x x x x x x x x x x x x x Zápustná hlava Frézovací kapsičky Závit pod hlavou Asymetrický hrubý závit s velkým stoupáním Symetrický hrot d 4,0 l lg x Pohon Bal. / , ,5 9, ,5 16,0 AW ,0 19, ,0 29, ORSY možnost skladování Šroub s účinkem slisování/vzájemného stlačení k sobě. Optimální pro deskové materiály. Mimořádně vhodný při budování vnitřního vybavení a k výrobě nábytku. Díky závitu pod hlavou jsou konstrukční díly optimálně slisovány / vzájemně stlačeny na sebe. Na základě toho je vyloučeno, že mezi konstrukčními díly vznikne mezera, resp. že zápustná hlava obvyklého šroubu do dřevotřískových desek zajede příliš hluboko do konstrukčního dílu. AW pohon Maximální přenos síly. Žádný kývavý pohyb. Vynikající usazení. Zápustná hlava a frézovací kapsičky Snadné a čisté zapuštění. Žádné poškození materiálů ze dřeva opatřených nátěrem/povrchovou vrstvou. Závit pod hlavou Dokonalé stažení konstrukčních dílů vzájemně k sobě. Zvýšený kroutící moment. Asymetrický hrubý závit s velkým stoupáním Snadné zašroubování. Krátký časový interval zpracování. Symetrický hrot Rychlé, bezpečné a spolehlivé usazení. Příklady použití Zdvojování dřevotřískových desek a lamina. Spojování horních skříněk kuchyňských linek. Přichycení plochých desek s maximálním přitlačením. Pohon Závit M5, délka 45 Závit M6, délka 45 PH PZ AW

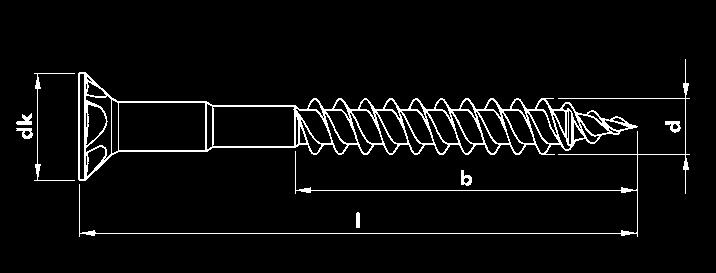

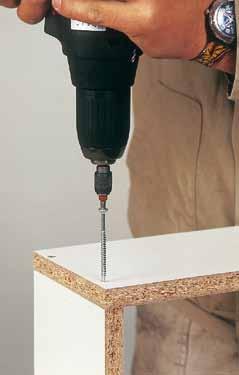

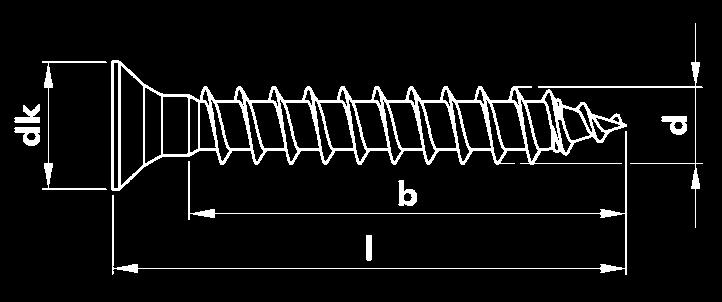

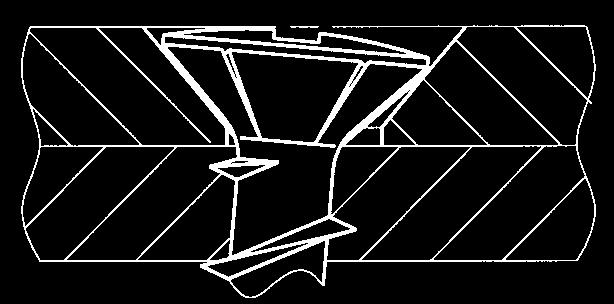

20 Výroba nábytku Výroba nábytku assy 3.0 s otvorem v hlavě assy 3.0 šrouby na panty Díky otvoru v hlavě se při použití vhodné krytky stane šrowub neviditelným. Materiál Pozinkováno, modře pasivováno. Dodržujte pokyny k použití uvedené na str. 19! ASSY 3.0 Z ,0 4,5 ASSY 3.0 Z ,0 12,0 Kruhový závit/ protizávit Frézovací kapsičky Asymetrický závit Otvor v hlavě AW krytka assy 3.0 šrouby na zadní stěny Povrch pomosazený nebo zinkovaný, modře pasivovaný. Jednochodý, asymetrický závit. Malá zápustná hlava 5. Patentovaný dle Povrch zinkovaný, modře pasivovaný. Speciální tvar hlavy s velkou dosedací plochou. Pro dřevěná madla použijte jen 4. Patentovaný dle assy 3.0 šrouby tříděné odvalováním Speciálně kontrolované šrouby pro použití v automatech. ASSY 3.0 3,0 4,5 ASSY 3.0 5,0 12,0 Povrch zinkovaný, modře pasivovaný. Patentovaný dle plochá s přesahem Z Z Dodržujte pokyny k použití uvedené na str. 19! L b ,5 5,0 6,0 otvoru v hlavě Pohon ,5 9, AW ,5 10, ,5 12,0 AW dk L Povrch Pohon Šrouby na panty Šrouby na zadní stěny Šrouby tříděné odvalováním 3,0 5, ,0 5, ,0 5,0 16 pomosazeno ,0 5, ,0 5, ,0 5, ,0 5, ,0 5,0 20 AW ,0 7, ,0 5, ,0 7, ,0 7, pozinkováno 3,0 7, ,5 6, ,5 6, ,0 9, ,0 9, AW 20 4,0 9, ,0 9,

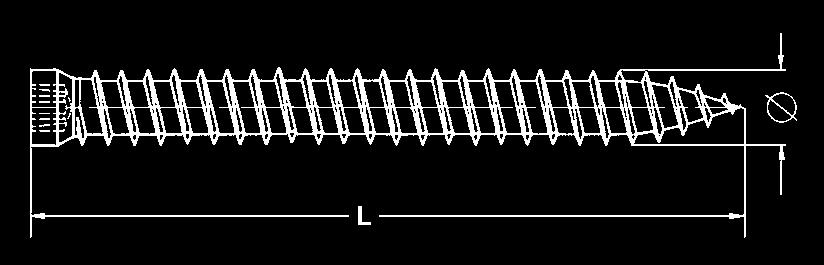

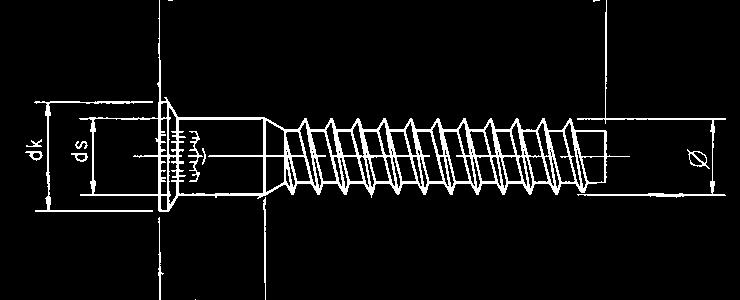

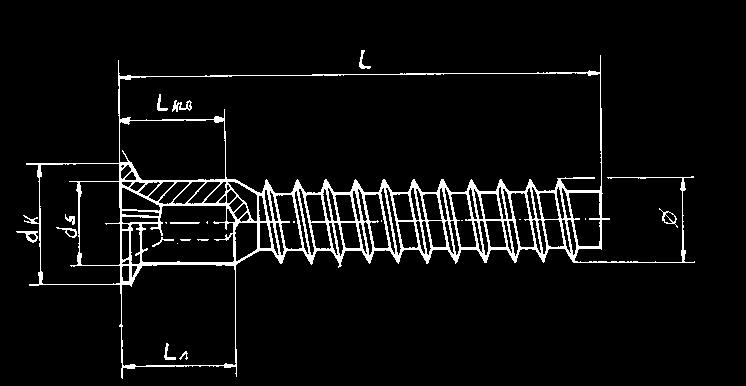

21 Výroba nábytku Výroba a montáž oken euro šroub typ A zápustná hlava typ B plochá hlava assy 3.0 fbs Ke spojování montážních desek a dílů s kováním při výrobě nábytku. Typ A zápustná hlava Průměr hlavy 7,4 a 6,8. Ocel, niklovaná. Předvrtat s 5. 6,3 L Rohový spojovací šroub bez otvoru v hlavě Pohon PZ , AW PZ , AW Typ B plochá hlava Průměr hlavy 9,0. Ocel, niklovaná resp. ocel, zinkovaná. Předvrtat s 5. 6,3 Materiál L ocel, pozinkovaná ocel, niklovaná s otvorem v hlavě Pohon PZ ,0 AW PZ AW ASSY šroub pro všechna kování při výrobě dřevěných oken resp. nábytku. Čočkovitá zápustná hlava 7,0 Hlavu lze čistě zapustit i při montáži v šikmé poloze nebo do plochého kování. Brzdná žebra Při zahloubení hlavy do kování se moment přetočení natolik zvýší, že je zabráněno přetočení šroubů zejména v měkkých druzích dřeva. Velkoobjemové balení Stabilní, velkoobjemový karton s uchem a násypkou. Ideální k plnění automatických přístrojů. Dodržujte pokyny k použití uvedené na str. 19! ASSY 3.0 Z ,0 4,5 ASSY 3.0 Z ,0 12,0 Kruhový závit AW - drážkový systém vhodný pro automaty. Asymetrický závit Brzdná žebra Ke spojování předvrtaných korpusových dílů při výrobě nábytku. Materiál Zinkovaná ocel, modře chromátovaná. d s 7,0 7,0 L L 1 L k/b Pohon Bez otvoru S otvorem PZ ,5 9,0 10,0 SW AW L dk Pohon pozink., modře pasivováno bal./ * * 2 4,0 35 7,0 AW * * Velkoobjemové balení šroubů tříděných odvalováním 39 40

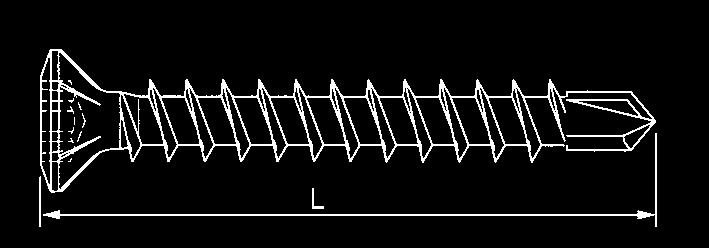

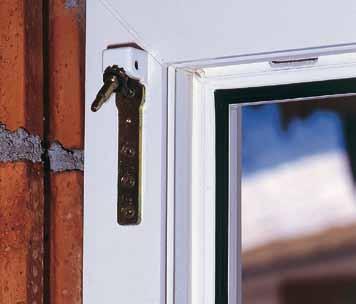

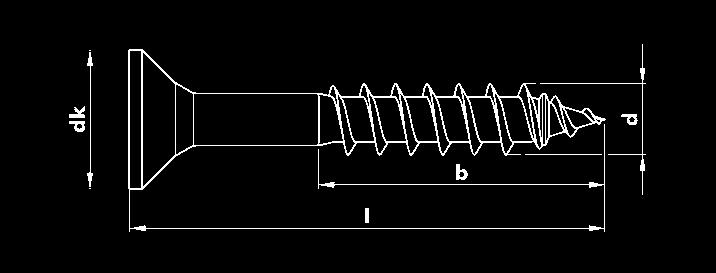

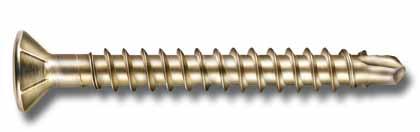

22 Výroba a montáž oken Výroba a montáž oken assy plus fbs amo III Závrtný hrot Zabraňuje prasknutí a vyštípnutí dřeva. Šroub pro montáž kování na dřevěná okna. Čočkovitá zápustná hlava 7,0 Hlavu lze čistě zapustit i při montáži v šikmé poloze nebo do plochého kování. šroubů zejména v měkkých druzích dřeva. Použití Na oknech je možné bez předvrtávání montovat veškerá kování jako nevodové díly, rohová a nůžková uložení, jakož i zámková kování Asymetrický závit Brzdná žebra Brzdná žebra Při zahloubení hlavy do kování se moment přetočení natolik zvýší, že je zabráněno přetočení Samořezný šroub pro beznapěťovou montáž v daných vzdálenostech u dřevěných, hliníkových a plastových oken v dřevěných, kamenných a betonových podkladech bez dalšího použití hmoždinek s 7,5 a 11,5. Použití chybně vsazené hmoždinky je často velmi problematické. Šroub Amo III lze velmi snadno opět vyšroubovat. Při použití svěrky pro vyrovnávání oken nebo Amo-Bagu odpadá nutnost upínání okenních rámů. Materiál Ocel, tvrzená, pozinkovaná. Výhody Montáž bez hmoždinek do konstrukčního dílu poskytuje časovou úsporu. Upozornění pro montáž 11,5 Ustavit okenní rám pomocí klínů nebo Amo-Bagu. Předvrtat podklad 6 resp. 10. Namontovat šrouby Amo III. délka d Pozink., k Pohon žlutě pasivováno Pozink., modře pasivováno obj. č. Prověřená požární odolnost v délce 120 min. Funkce absorpce zátěže zůstává zachována i při teplotní zátěži ,0 35 7,0 AW Přístrojové šroubování AW - krytka Tvar: plochý 41 42

23 Výroba a montáž oken Nerezová ocel Kontrolní zpráva o požární ochraně č. 3174/ ze dne 12. ledna 2000 Zkušební zprávy Amo III 7,5 Zkouška vhodnosti k montáži protipovodňového okna dle Směrnice ift FE-07/1 od ift Rosenheim. Kontrolní zpráva č ze dne 17. května 2006 Zkouška montážního prvku: Vyhodnocení výsledků zkoušky pro praktické použití při montáži oken od ift Rosenheim. Kontrolní zpráva č /2 Kontrolní zpráva požární ochrany č. 3174/ ze dne 12. ledna 2000 Zkušební zprávy Amo III 11,5 Odolnost proti vloupání třída odolnosti 2 dle DIN V ENV Znalecký posudek od ift Rosenheim č ze dne 21. listopadu 2005 Zkouška vhodnosti k montáži okna na stavebním prvku se zdivem z cihel od ift Rosenheim. Kontrolní zpráva č ze dne 10. července 2006 ASSY 3.0 šrouby pro třískové desky A2 Zkouška vhodnosti k montáži systému plastových oken Rehau bez hmoždinek profil GENEO (distribuce: WERU-Thermico) do zdiva z vápenopískových cihel od ift Rosenheim. Kontrolní zpráva: č Amo III 11,5 Zkouška vhodnosti k montáži okna na stavebním prvku se zdivem z cihel od ift Rosenheim. Kontrolní zpráva č ze dne 11. října 2000 L Pohon Žlutě pozink. Modře pasiv ,5 AW Amo III 11,5 Speciálně pro rámy oken a dveří s montážním otvorem 10. Amo III 7,5 Pro spojování rámů, upevňování okenních ok, otočných kotev, zasekávaných drapáků (krátké provedení typu 3). Univerzální šroub z nerezu pro použití v exteriérech. Kruhový závit/ protizávit umožňuje šroubovat u okrajů bez rozštípnutí dřeva. Patentováno dle Nerezový materiál A2 je určen speciálně pro použití v exteriérech, vlhké prostředí a atmosféru s obsahem soli. ASSY 3.0 Z ,0 4,5 Materiál je podmínečně odolný vůči kyselinám a nevhodný do prostředí obsahujícího výpary chlóru Doporučení U masivních tvrdých dřev a dekorativních, plochých lisovaných desek s plastovou povrchovou úpravou doporučujeme předvrtat na jmenovitý průměr jádra. Dodržujte pokyny k použití uvedené na str. 19! Kruhový závit Asymetrický závit Amo III 7,5 Typ, Bit a hlavy Vhodná oblast použití. 7,5 Typ 1 s AW 30, hlavy 12,0 Snadné zahloubení hlavy šroubu do plastových a dřevěných profilů. Typ 2 s AW 25 hlavy 7,5 Díky malé hlavě (7,5 ) lze sešroubovat i malé šířky okenních falců. Vhodné především k montáži okenních rámů ze všech druhů materiálů do podkladů z cihel. Typ 2 s AW 30 hlavy 8,0 Vhodné především k montáži okenních rámů ze dřeva a plastů do betonového podkladu. Typ 3 s AW 30 hlavy 12,5 Velká plochá hlava čistě dosedá na okenní profily a poskytuje výhody v použití krytek. L žlutě pozink. modře pasiv. žlutě pozink. modře pasiv. žlutě pozink. modře pasiv. žlutě pozink. modře pasiv L b 3,0 3,5 Zápustná Pohon hlava Zápustná hlava s dříkem Čočkovitá zápustná hlava Čočkovitá zápustná hlava s dříkem Pan Head s dříkem ,0 AW ,0 AW

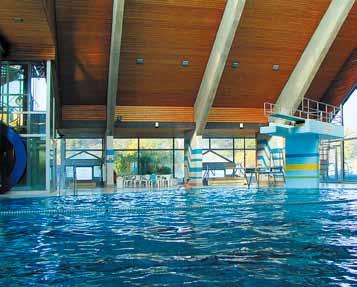

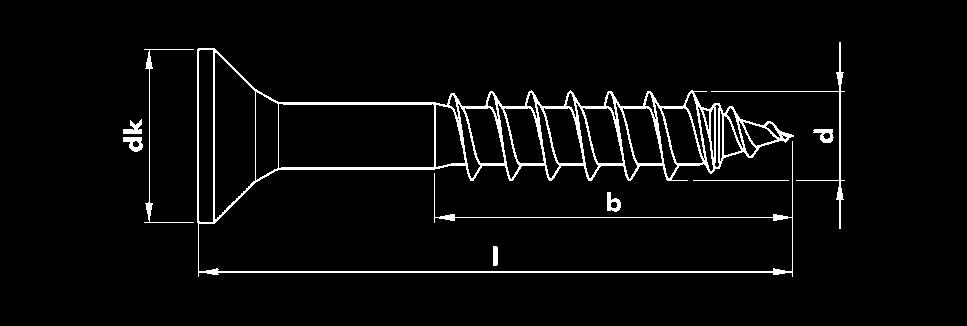

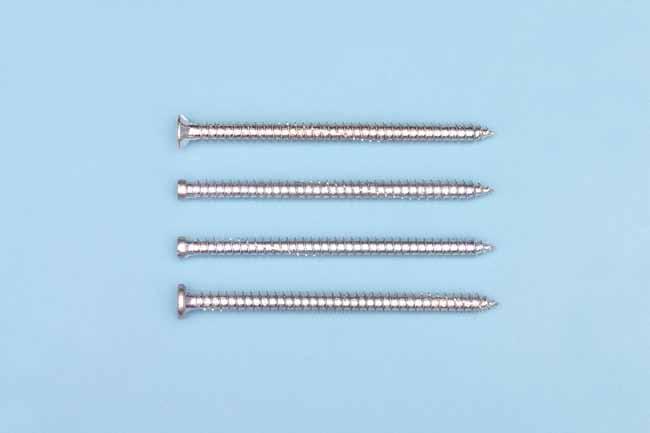

24 Nerezová ocel Nerezová ocel Zápustná hlava Zápustná hlava s dříkem Čočkovitá zápustná hlava Čočkovitá zápustná hlava s dříkem Pan Head Pan Head s dříkem L b Pohon (VE: ) (VE: ) ,0 45 8, AW ,5 33 9, (VE: 200) ,0 10, (VE: 200) , ,0 AW , ,85 AW ASSY 3.0 hcr Šrouby pro třískové desky z oceli vysoce odolné vůči korozi třídy (třída odolnosti vůči korozi IV, č. certif.: Z ). Pro montáž obložení stropů a stěn v prostředí obsahujícím výpary chlóru, např. plavecké bazény (voda podle nařízení o pitné vodě). Pro konstrukční díly v mořské vodě, při stavbě lodí a stájí. Odolné ve dřevech s vysokým obsahem kyseliny tříslové. L b ,0 5,0 Pohon ,0 250 AW , Zvlášť dobrá odolnost vůči silně agresivním médiím jako kyselina fosforečná, sírová a solná. Vysoká odolnost proti důlkové korozi a korozi v trhlinách vznikajících pnutím. Doporučení U masivních tvrdých dřev doporučujeme předvrtat na jmenovitý průměr jádra. Dodržujte pokyny k použití uvedené na str. 19! Kruhový závit Asymetrický závit 45 46

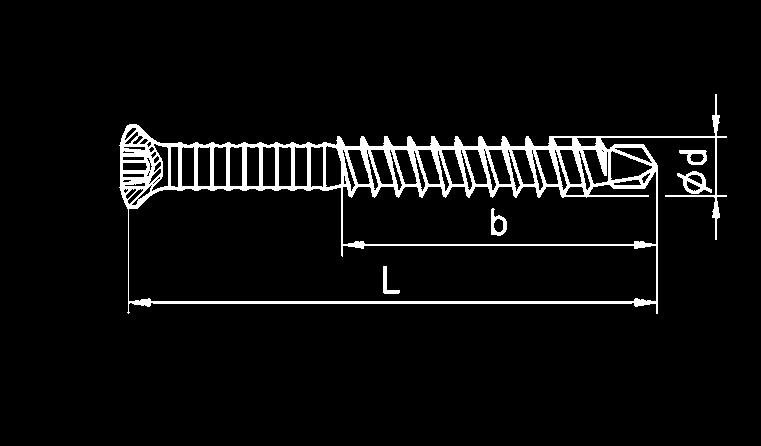

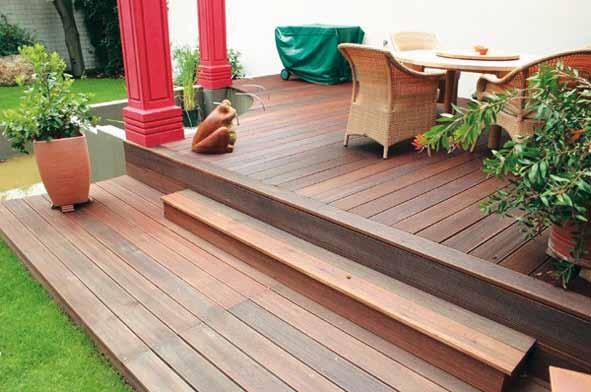

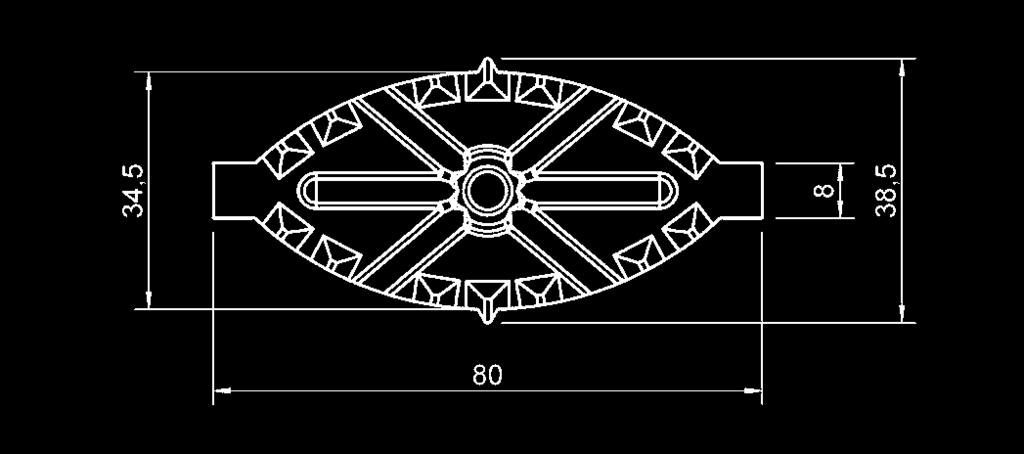

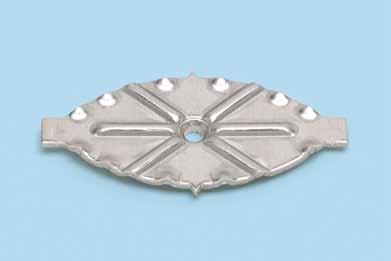

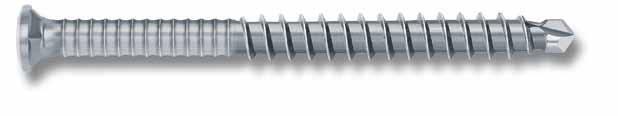

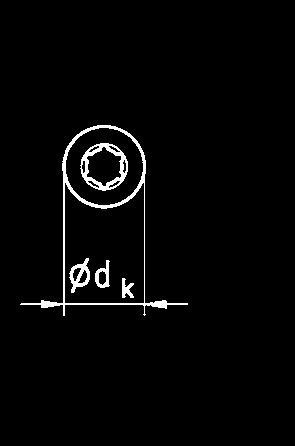

25 Nerezová ocel Nerezová ocel ASSY plus A2/A4 pro terasové palubky Spojovací lamely pro terasové šrouby Závrtný hrot Zabraňuje prasknutí a vyštípnutí dřeva. Asymetrický závit Frézovací kapsičky Drážkovaná stopky Díky lehkému stoupání je možné šroub vyšroubovat bez utržení. Šroub pro rychlou montáž terasových palubek. Díky závrtnému hrotu lze montovat řadu druhů dřeva bez nutnosti předvrtání. U tvrdých dřev se doporučuje volit předvrtání v závislosti na hustotě a vlhkosti dřeva. Malá zápustná hlava s kapsičkami pod hlavou Díky malému průměru lze hlavu velmi lehce a čistě zapustit. Kapsičky pod hlavou pojmou odstávající třísky. U tropických tvrdých dřev přesto doporučujeme nejprve zahloubit povrch, neboť dřevo tvoří velmi krátké třísky. Drážkovaná stopka Zajišťuje dodatečnou pevnost šroubu, neboť austenitická ušlechtilá ocel (A2, A4) není kalitelná. Materiál Ušlechtilá ocel A4 (obj. č ) je vhodná především k použití v průmyslové atmosféře, jakož i pro použití v blízkosti moře. Upozornění Doporučujeme používat u přístroje pro zpracování šroubů nízké otáčky. Spojovací prvek pro dřevěné terasy. Slouží ke spojování palubek bez vytvoření otvoru pro šroub na jejich vrchní straně (šroubuje se jen jednou vždy první a poslední palubka). Díky tomu se povrch terasy vyznačuje filigránským vzhledem a lze po něm chodit bez obav i bez obuvi Jednoduše Dřevěné palubky lze v truhlářské dílně zpracovat tak, aby byly připravené k pokládce: Palubky označíme (dle vzdálenosti ramen rámu podkladové konstrukce), následně je na označených místech vyfrézujeme. Spojovací lamela pro terasové šrouby byla vyvinuta pro použití spolu s terasovými šrouby Würth, které z optického hlediska použitou konstrukci vhodně doplňují. Podkladovou konstrukci není nutné předvrtávat, neboť terasové šrouby jsou opatřeny závrtnými hroty. Závrtný hrot Zabraňuje prasknutí a vyštípnutí dřeva. Asymetrický závit Frézovací kapsičky Drážkovaná stopky Díky lehkému stoupání je možné šroub vyšroubovat bez utržení. d L b ,5 Pohon A2 A ,5 AW Návo montáži Pomocí úhelníku a tužky označíme svazek palubek. Plochou drážkovací frézou zhotovíme na boku palubek v místě označení drážku (nastavení D pro Duplex) Po sestavení podkladové konstrukce se první palubka upevní truhlářkou svěrkou a následně přišroubuje (terasové šrouby, ). První palubku opatřete spojovací lamelou. Pomocí gumové paličky zatlučte spojovací lamelu do zhotovené drážky. Druhou palubku nasuňte proti první, přičemž první lamelu zavedete do drážky vyfrézované v druhé palubce. Obě palubky pevně spojte truhlářskými svěrkami, následně lamelu přišroubujte terasovým šroubem. Celá sestava se montuje stejným způsobem jako u prvních dvou palubek

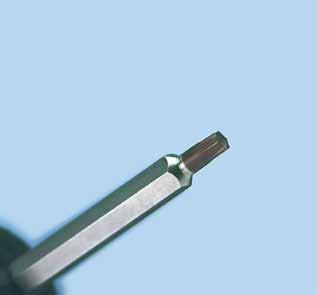

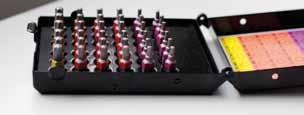

26 Nerezová ocel AW Bity nerezové vruty A2 do dřeva a třískových desek Bit-AW10 A Délka: 26 Bit-AW10 A Délka: 50 Bit-AW20 A Délka: 26 Univerzální nerezový vrut pro použití v exteriérech s pohonem Torx. Bit-AW20 A Délka: 50 Bit-AW30 A Délka: 26 Bit-AW30 A Délka: 50 Plný závit Částečný závit Vrtací hrot Bit-AW40 A Délka: 26 Bit-AW40 A Délka: 50 Bit-AW50 A Délka: 50 Název V. záp. hl. A2 TX10 3x V. záp. hl. A2 TX10 3,5x V. záp. hl. A2 TX20 4x V. záp. hl. A2 TX20 4x V. záp. hl. A2 TX20 4x V. záp. hl. A2 TX20 4x V. záp. hl. A2 TX20 4x V. záp. hl. A2 TX25 5x V. záp. hl. A2 TX25 5x V. záp. hl. A2 TX25 5x V. záp. hl. A2 TX25 5x V. záp. hl. A2 TX25 5x V. záp. hl. A2 TX25 5x V. záp. hl. A2 TX25 5x V. záp. hl. A2 TX25 6x V. záp. hl. A2 TX25 6x V. záp. hl. A2 TX25 6x V. záp. hl. A2 TX25 6x V. záp. hl. A2 TX25 6x Název V. záp. č. z. A2 TX20 4X V. záp. č. z. A2 TX20 4X V. záp. č. z. A2 TX20 4X V. záp. č. z. A2 TX20 5X V. záp. č. z. A2 TX20 5X V. záp. č. z. A2 TX20 5X V. záp. č. z. A2 TX20 5X V. záp. č. z. A2 TX20 5X V. záp. č. z. A2 TX25 5X V. záp. č. z. A2 TX20 5X V. záp. č. z. A2 TX20 5X V. záp. č. z. A2 TX25 6X V. záp. č. z. A2 TX25 6X V. záp. č. z. A2 TX25 6X V. záp. č. z. A2 TX25 6X V. záp. č. z. A2 TX25 6X V. záp. č. z. A2 TX40 8X Název V. záp. s vrt. A2 TX20 4x V. záp. s vrt. A2 TX20 4x V. záp. s vrt. A2 TX20 4x V. záp. s vrt. A2 TX20 4x70 NB6S V. záp. s vrt. A2 TX20 4x80 NB6S V. záp. s vrt. A2 TX20 4,5x40 NB6S V. záp. s vrt. A2 TX20 4,5x50 NB6S V. záp. s vrt. A2 TX20 4,5x60 NB6S V. záp. s vrt. A2 TX20 4,5x70 NB6S V. záp. s vrt. A2 TX20 4,5x80 NB6S V. záp. s vrt. A2 TX25 5x40 NB6S V. záp. s vrt. A2 TX25 5x V. záp. s vrt. A2 TX25 5x V. záp. s vrt. A2 TX25 5x V. záp. s vrt. A2 TX25 5x Bit box sada AW/PZ/TX 12 A Obsah sady: 1x TX 10 1x PZ 1 1x AW10 1x TX 15 2x PZ 2 1x AW20 1x TX 20 1x PZ 3 1x AW30 1x TX 25 1x TX 30 Bit box sada 31 dílů Obj.č. A Kvalitní plastový box v novém designu Obsah sady sestaven pro flexibilní využití 30 bitů + 1 mechanický nástavec Barevné značení bitů pro rychlou a jednoduchou orientaci Pevné držení bitů v boxu Klip pro upevnění na opasek Bit box sada 36 dílů Počet AW AW AW 25 6 vrták s hloubkovým dorazem a frézkou Přehled dodávek Celková délka Záhl. v , Univerzální držák bitů S nerezovým pouzdrem, rozpěrným pojistným kroužkem a permanentním magnetem. Obsah sady: 1x AW10; 2x AW20; 1x AW25; 1x AW30; 1x drážka 0,6 x 4,5; 1x drážka 0,8 x 5,5; 1x drážka 1,2 x 6,5; 2x PZ 1; 3x PZ 2; 2x PH1; 2x PH2; 1x SW 3 ; 1x SW 4 ; 1x SW 5 ; 2x TX10; 1x TX15; 2x TX20; 2x TX25; 2x TX30; 1x TX40; 1x Bit adapter 1/4" x 51. Adaptér bit se 6hranným nástrčným klíčem 5/16" s magnetem Náhradní vrtáky , Upnutí Výstup Délka 1/4" E 6,3 74 A /4" 1/4" C 6,3 58 A SW šroubu

27 Krytky AW Šroubováky Krytky AW ploché Vhodné pro všechny šrouby s drážkou Torx a AW. Upozornění Dbejte, prosím, na to, aby byly všechny šrouby zašroubované kolmo a pokud možno v rovině. Barva Odstín dřeva Označení RAL RAL AW 20, 12 AW 25, 15 AW 30, 15 AW 30, 18 AW 40, 18 č. bílá světle šedá stříbrno šedá ocelově šedá jasan slonová kost třešeň šafránově žlutá borovice, smrk pískově žlutá dub světlý hnědo béžová buk, modřín okrově hnědá dub tmavý hnědá mahagon mahagon. hnědá černá Krytky AW zaoblené, s nákružkem Vhodné pro všechny šrouby s drážkou Torx a AW. MWF - 09/ Pistolen-Magazin- Schraubendreher mit Ratsche und Bits Šroubovák s ráčnou a zásobníkem, vybavený 12 bity Rukojeť: 2-komponentní rukojeť. Dřík: kruhová čepel s magnetem, leskle chromovaná. Mechanismus ráčny: 28 zubů. Pohon: DIN 3126-D 6,3. Výkonný šroubovák s ráčnovým mechanismem. Zásobník na 12 bitů. ¼" bity se systémem barevného rozlišení. 33 in šroubovák s ráčnou Pistolengriff PH 1, PH TX 10, Schraubendrehergriff TX 15, TX 20, TX 25, TX 30 mit mit Ratsche und und 1x 1x Bit Bit vnitřní 6hran 4, 5 +, + 6 plochý Bitmagazin 0,6 x 4,5 mit mit 6x 6x Bits Bits ¼" šroubovák s ráčnou AW AW 10, AW 20, AW 30 PZ 1, PZ 2 TX 10, TX 15, TX 20, TX 25, TX 30 plochý 0,6 x 4,5 ¼" Ráčnový mechanismus Griff: 2-Komponenten-Heft in gerader Form bzw. mit variablem Pistolengriff. Upozornění Klinge: Kurze Bithalterklinge mit Magnet, Dbejte, prosím, na to, aby byly všechny šrouby glanzverchromt. zašroubované kolmo a pokud možno v rovině. Ratschenmechanismus: 45 Zähne. A1 A1 B B C C A2 A2 α α Abtrieb: DIN 3126-D 6,3. Zoll Zoll Art.-Nr. Art.-Nr. Barva Odstín dřeva Označení RAL RAL AW 20, 12 AW 25, 15 AW 30, 15 1/4 1/ Ráčnový šroubovák zlamovací 0* 0* 1 1 4v1 č. * unbestückt * s LED světlem a zásobníkem pro bity Auto Metal bílá ➊ ZEBRA K-Pistolengriff für ergonomisch Sortiment Variante1 Ergonomická Sortiment dvoukomponentní Varianterukojeť. 2 stříbrno šedá optimiertes Arbeiten Art.-Nr Rychlé Art.-Nr. a jednoduché 0613 nastavení Durch die verstellbare Griffposition šroubováku pro práci ve stísněných prostorách. buk, modřín okrově hnědá als 731 normaler 209 Schraubendreher in Ab- Nastavitelná ráčna, 45zubů, Ab- dimenzovaná na utahovací moment 40Nm. mahagon mahagon. hnědá der 731 geraden 211 Position einsetzbar sowie Bezeichnung trieb Art.-Nr. St. Magnetická Bezeichnung hlava šroubováku trieb Art.-Nr. pro jednoduché St. černá als 731 Pistolengriff 212 in der 60 -Stellung. šroubování. Pistolen-Magazin- Pistolen-Magazin- Der Griff liegt in der Pistolenstellung Schraubendreher, Schraubendreher, sicher und bequem in der Hand und ist dreher, unbestückt dreher, unbestückt bestmöglich zur Schraube positioniert. PH šroubovák AW 10 s ráčnou zlamovací In der geraden Position optimal bei PH PZ 1, PZ AW 220 AW AW Samolepící krytky beengtem Platzproblem einsetzbar. TX PZ Obj.č.: Obj.č.: Obj.č.: TX 10, TX 15, TX 20, TX 25, TX 30 1 Durch die kurze Bithalterklinge TX PZ tmavě hnědá eiche besonders - dub für schwer zugängliche mahagon Innen-6-kt vnitřní 6hran TX 10 SW 4, SW Verschraubungen einsetzbar. Innen-6-kt drážka TX 0,820x 5, Obj.č.: Obj.č.: ➋Obj.č.: Leistungsstarker Obj.č.: Schlitz ,8x5, Schlitz 0,8x5, slonová kost tmavá líska buche Ratschenschraubendreher - buk ořech 45 Zähne, max. Drehmoment ➊ ➊ ➋ ➋ Obj.č.: Obj.č.: Obj.č.: von bis 0590 zu Nm. 18 Obj.č.: bělený dub palisandr wenge 3-fach - hnědá verstellbare Umschaltscheibe. hruška Mit einer Hand verstellbar, einfacher Obj.č.: Obj.č.: Obj.č.: Richtungswechsel während 03 der ArbeitObj.č.: jasan světlý teak černá ohne Zuhilfenahme der anderen tmavá třešeň Hand möglich. Ein Nachgreifen ist nicht mehr nötig. Obj.č.: Obj.č.: Obj.č.: So ist 0590 ein schnelles und effizientes Obj.č.: ➌ jedle zelená bílá morgana Arbeiten in jeder Montagesituation šedá ral 9006 gewährleistet. ➊ Obj.č.: Obj.č.: Obj.č.: Der Magnet sorgt 04 für sicheren Halt slonová kost jabloň šedá der Bits und der Schraube. ➌ Verschlusskappe mit Bitmagazin Obj.č.: Obj.č.: Obj.č.: für insgesamt Bits světlá trešeň světlá šedá tmavý Stauraum jasan im Griff, 1/4 -Bits mit Würth Farbleitsystem für schnelles Auffinden der Bits. Passender Bit zur Schraube! Upozornění: z technických důvodů tisku se zobrazené barevné odstíny mohou lišit od skutečných. ➌ ➌ ➌ ➌ Jednoduché vyjmutí požadovaného bitu Magnetický dřík pro nasazení 1/4 bitů Rychlé zavření díky uzávěru se zámkem 51 52

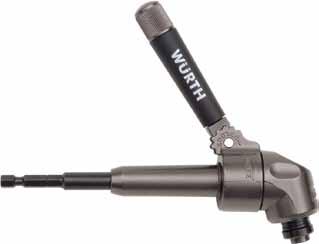

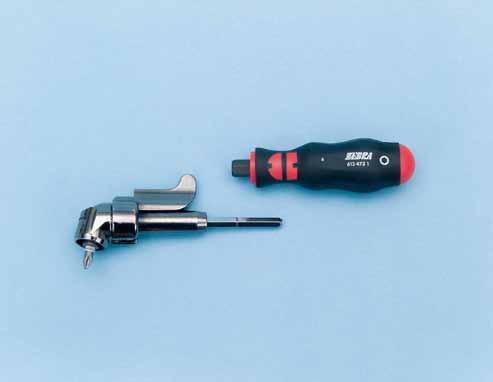

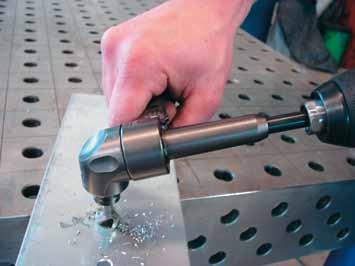

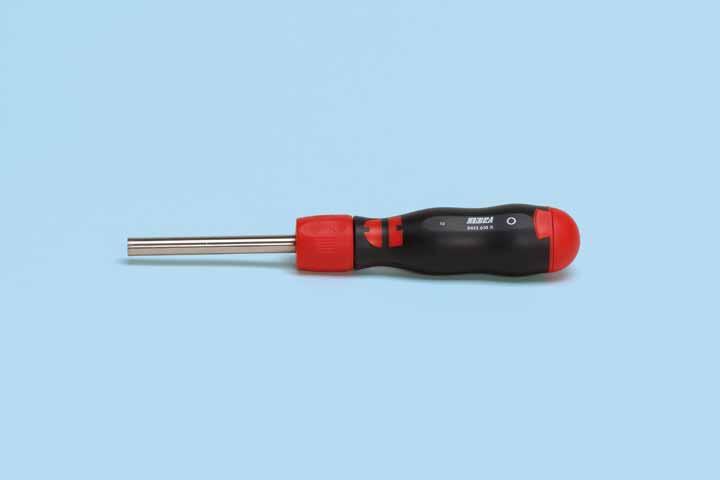

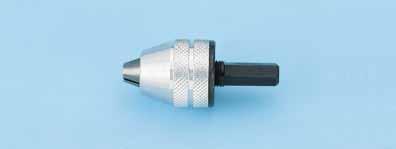

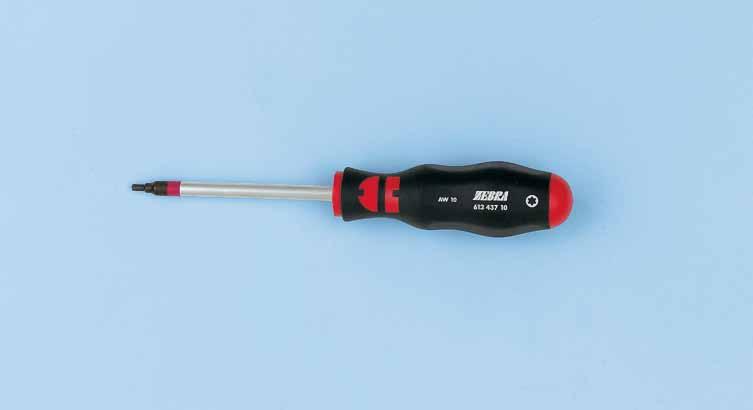

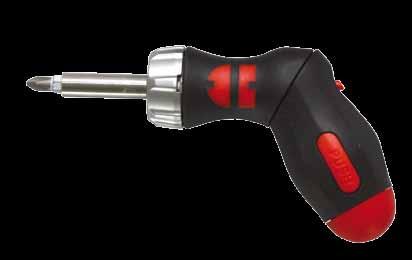

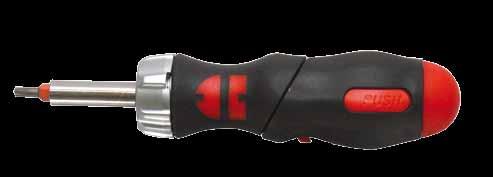

28 Šroubováky Šroubováky Šroubovák s AW-hlavou Dřík: kruhový, matné chromování. Hrot: Black Point. Barevné označení jednotlivých velikostí. Provedení Klasické Krátké Sada AW A B/C A inch AW /31 3 ⅛" AW /35 4" AW /35 4" AW /38 4" AW /31 3 ⅛" AW /31 4 ⅛" AW /31 3 ⅛" AW /35 4" AW /35 4" AW /38 4" AW /31 4 ⅛" Úhlový šroubovák Wibos plus Výkonný úhlový šroubovák pro šroubování a vrtání. Vhodný jak pro vrtačky, tak i aku-šroubováky. Vysoce kvalitní úhlová převodovka Speciálně kalená ocel umožňuje max. točivý moment až 57 Nm, resp. max. otáčky ot/min. Rukojeť s měkkou zónou Bezpečné uchopení rukojeti otočné o 360 Optimální přizpůsobení danému pracovnímu úkolu. Kompaktní konstrukce. Skvěle se hodí pro šroubování na úzkých a obtížně přístupných místech. Magnetické upínání na bity 1/4 s rychlovýměnným sklíčidlem. Bezpečné přidržení šroubů díky působení magnetu.vhodné pro všechny standardní bity a vrtáky s upínáním C 6,3 a E 6,3. upínání: 1/4 E 6,3, 6-hran. rozměry: D x Š x V (165 x 32 x 50 ). Úhlový šroubovák Wibos Junior Metall Rychlé a jednoduché nastavení rukojeti o 360 poskytuje vysokou flexibilitu. Magnetická úhlová převodovka Pro vrtání a šroubování do max. 11 Nm, resp. do max. počtu otáček 400 ot./min. (není vhodný pro strojní použití). Velmi kompaktní konstrukce. Optimální použití na obtížně přístupných místech. upínání: 6,0, 6-hran. rozměry: D x Š x V (130 x 25 x 30 ). 1 2 Příslušenství Nástrčná rukojeť 6,0 (vhodná pro Wibos Junior Metall) (obr. 1) Vrtací sklíčidlo ¼" (obr. 2) Ilustrační foto 53 54

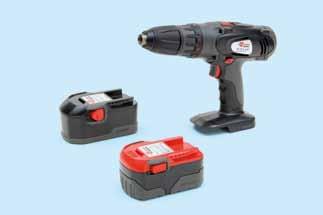

29 Akku šroubováky ASSY balení a ORSY 1 regály Akku šroubovák S 10-A Power x akumulátor 10,8 V, 1,3 Ah, Li - lon, nabíječka, kufřík Akku vrtací šroubovák BS 10-A x akumulátor 10,8 V, 1,3 Ah, Li - lon, nabíječka, kufřík Akku úhlový šroubovák WB10-A x akumulátor 10,8 V, 1,3 Ah, Li - lon, nabíječka, kufřík ASSY balení Top produkty Top zabaleny! Zvenku pevné a stabilní balení. Násypka integrovaná do víčka slouží pro rychlý a snadný přístup. Velké průhledové okénko pro snadné optické rozpoznání obsahu krabičky. Jednoduché třídění. Akku vrtací šroubovák BS 14-A Power - 14,4 V BS 18-A Power - 18 V BS 18-A Power Combi - 18 V s příklepem Akku vrtací šroubovák BS 96-A Solid akumulátor 9,6 V, 1,3 Ah NiCd akumulátor 9,6 V, 2,0 Ah NiCd ORSY 1 regály ORSY 1 regálové komponenty pro individuální provozní potřeby. Akku vrtací šroubovák BS 12-A Solid x akumulátor 12 V, 2,0 Ah NiCd, nabíječka, kufřík, Bit Box x akumulátor 12 V, 2,5 Ah NiCd, nabíječka, kufřík, Bit Box Akumulátorový příklepový šroubovák BS 14-A Solid Combi - 14V BS 18-A solid combi - 18V x akumulátor, Akumulátor NiCd 3 Ah, Li - lon, nabíječka, kufřík, Bit Box Akku vrtací šroubovák BS 12-A Solid - 12V BS 14-A solid - 14V BS 18-A solid - 15V x akumulátor, 3 Ah, Li - lon, nabíječka, kufřík, Bit Box Vrtací šroubovák BS 13-SEC W Akumulátor NiCd Akumulátor Li-Ion ORSY 1 regálový systém Vám umožňuje skladování a pohotovostní výdej spotřebního materiálu a materiálů pro každodení spotřebu přesně podle Vašich potřeb. Proto jsme vyvinuli spolu s řemeslníky inteligentní regálové díly, které umožňují na jednu stranu optimální uložení různých druhů produktů a na druhou stranu individuální řešení a naplánování úložných prostor pro naše zákazníky, přesně podle potřeb jejich provozů. Optimální využití skladové plochy, která je k dispozici. Optimální přehled a kontrola stavu zásob. Rychlý přístup. Jistota při řízení zásob. Vaše výhody Šetříte místo! Šetříte čas! Šetříte náklady! Akumulátor Li-Ion Plánování Výstavba a štítkování Neustálá péče Kontrola sortimentu 55 56

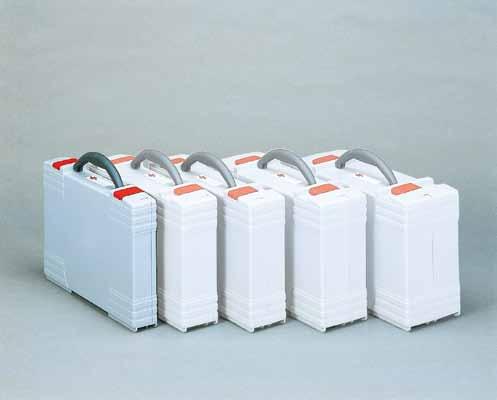

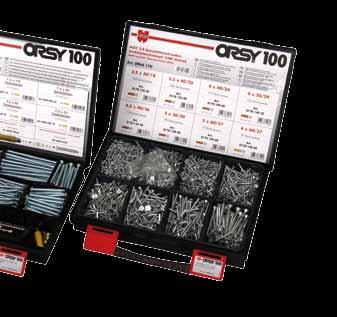

30 ORSY Kufříkový systém ORSY 200 Orsy set Assy Basic Orsy věž A Obsah Orsy setu Označení ASSY + 4x50 A ASSY + 4x60 A ASSY + 4x70 A ASSY 3,5x16 A ASSY 3,5x20 A ASSY 3,5x25 A ASSY 3,5x30 A ASSY 3,5x35 A ASSY 3,5x40 A ASSY 4x20 A ASSY 4x25 A ASSY 4x30 A ASSY 4x35 A ASSY 4x40 A ASSY 4x50 A ASSY 4x50 A ASSY 4x60 A ASSY 4x70 A ASSY 5x60 A ASSY 5x70 A ASSY 5x80 A ASSY 5x90 A ASSY 5x100 A ASSY 5x120 A Vložka se 6 přihrádkami Velikosti přihrádek: 140 x 127 x 56. : : 1 Vložka s 10 přihrádkami Velikosti přihrádek: 127 x 80 x 56. : : 1 Kufříkový systém ORSY 200 Rozměry: 465 x 325 x 71. Rozčlenění prostoru kufru pomocí plastových výlisků. Vložka s 16 přihrádkami Velikost přihrádek: 103 x 60 x 56. : Orsy kufr 100 Sortiment ASSY 3 A Obsah Orsy kufru 100 Rozměr () Ks 3 x x x ,5 x ,5 x ,5 x ,5 x ,5 x ,5 x x x x x Celkem Orsy kufr 100 Sortiment ASSY 3 A Obsah Orsy kufru 100 Rozměr () Ks Rozměr () Ks 3,5 x 30/ x 50/ ,5 x 40/ x 50/ x 40/ x 60/ x 50/ x 60/ ,5 x 40/ Celkem Orsy kufr 100 Sortiment ASSY 3 A Obsah Orsy kufru 100 Rozměr () Ks ASSY plus 4 x 45/ ASSY plus 4 x 50/33 90 ASSY plus 4 x 60/ ,5 x ,5 x x x x x x x 40/ x 50/29 75 Bit AW 20 2 Celkem Vložka s 8 přihrádkami Velikosti přihrádek: 127 x 103 x 56. : : 1 Vložka s 9 přihrádkami Velikost přihrádek: 260 x 86 x 56 (1 ), 180 x 86 x 56 (1 ), 220 x 86 x 56 (1 ), 100 x 86 x 56 (1 ), 118 x 86 x 56 (1 ), 152 x 86 x 56 (1 ), 195 x 86 x 56 (3 ) : Vložka s 12 přihrádkami Velikosti přihrádek: 105 x 85 x 56. : : 1 Jednotlivé díly Označení Výška Vložka s 20 přihrádkami Velikost přihrádek: 80 x 60 x 56. : : 1 Rozměry Plastová vložka s 6 přihrádkami Plastová vložka s 8 přihrádkami Plastová vložka s 9 přihrádkami Plastová vložka s 10 přihrádkami x 291 x 58 Plastová vložka s 12 přihrádkami Plastová vložka s 16 přihrádkami Plastová vložka s 20 přihrádkami Prázdný kufr ORSY Spony 465 x 325 x ** Etikety k popisu hlubokotažných dílů VMI * * : 1 = 10 ; **: 1 = 1pár 57 58

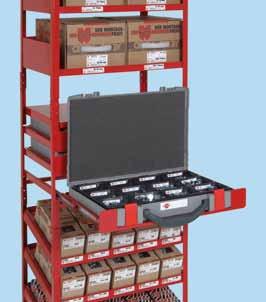

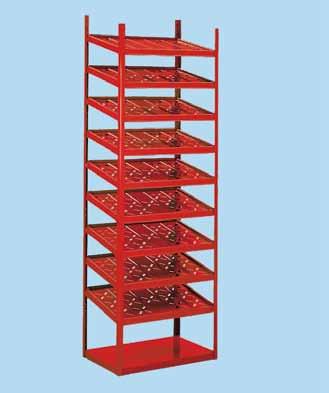

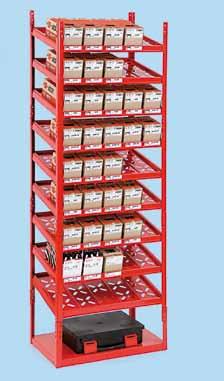

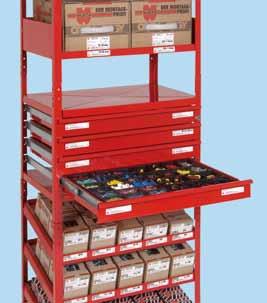

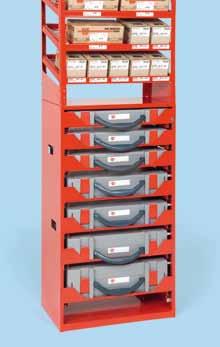

31 Regálový systém ORSY 1 Regálový systém ORSY 1 Orsy modul vysoký Určeno pro velká a malá ORSY balení červený zelený modrý 518 Dvojitá police pro dózy 300 ml S 12 upevňovacími kolejnicemi na dózy s objemem náplně do 300 ml červená zelená modrá Police pro kartuše S 8 upevňovacími kolejnicemi na kartuše s objemem náplně 310 ml červená zelená modrá Policový díl pro kartonáž ORSY Pro kartonáž ORSY. Stabilní a praktické standardní obaly Würth pro všechny DIN a normované díly, rozpěrky, drobné součástky červený zelený modrý Vyklápěcí police pro 5l kanystry Na jednoduché vylévání obsahu z 5l kanystrů. Pro 3 kanystry červená zelená modrá Dvoudílná police Na velké balení, kartonáž nebo otevřený produkt. S rastrem na rozdělení dělícími plechy červená zelená modrá Police pro dózy ml 6 upevňovacími kolejnicemi na dózy s objemem náplně od ml červená zelená modrá Police pro kbelík s lepidlem S možností upevnění vypouštěcího kohoutu červená zelená modrá Katalog Orsy obj. č. CZ

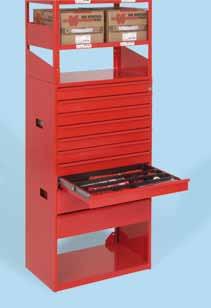

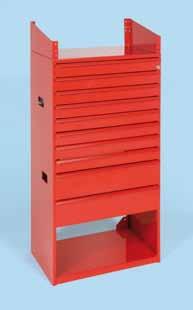

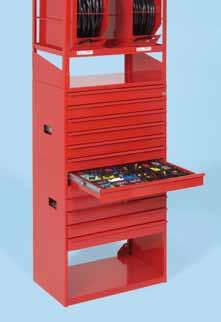

32 Regálový systém ORSY 1 Regálový systém ORSY 1 Díl se 4 zásuvkami Uzamykatelný. Pro různý sortiment, drobné součástky, nástroje a nářadí. 4 zásuvky, vnitřní rozměry zásuvky: 465 x 335 x 55 (Š x H x V). Díl se zásuvkami pro 3 kufry ORSY 200 Uzamykatelný. Pro kufry ORSY 200. Max. výška kufru červený červený zelený zelený modrý modrý Díl s 10 zásuvkami Uzamykatelný. Pro různý sortiment, drobné součástky, nástroje a nářadí. 10 zásuvek, vnitřní rozměry zásuvky: 8 x 465 x 335 x 55, 2 x 465 x 335 x 115 (Š x H x V). Díl se zásuvkami pro 7 kufrů ORSY 200 Pro kufry ORSY x výška kufru 71, 3 x výška kufru 105 a 112, 1 x výška kufru červený červený zelený modrý zelený modrý Díl s 12 zásuvkami Uzamykatelný. Pro různý sortiment, drobné součástky, nástroje zásuvek, vnitřní rozměry zásuvek: 465 x 335 x 55 (Š x H x V). Spodní díl Na velká balení, kartóny červený zelený červený modrý zelený modrý
