Návod na obsluhu. SHV Thermo 1,2 (+T)

Transkript

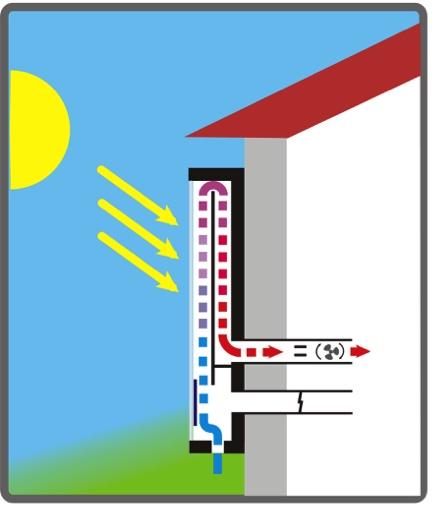

1 Návod na obsluhu. SHV Thermo 1,2 (+T) Děkujeme, že jste si pořídili právě náš výrobek a věříme, že budete spokojeni. Návod obsahuje důležité pokyny k uvedení výrobku do provozu. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Důkladně si přečtěte návod před použitím výrobku. Teplovzdušný solární panel dosahuje nejvyššího výkonu v případě, kdy je nainstalován na slunné nezastíněné místo orientované jižním směrem, popř. jihozápad, či jihovýchod. Přesné informace o správné orientaci na jih s umístěním na nejslunnějším místě s diagramem délky stínu v létě a zimě najdete na : Doporučujeme svěřit instalaci odborné firmě, kromě odborně provedené montáži získáte prodlouženou záruku na 4 roky. Pokud jste se rozhodli si panel nainstalovat sami postupujte podle návodu na stránkách výrobce. Po instalaci panelu na vhodné místo Vám nic nebrání jeho použití. Panel je určen výhradně k větrání a ohřevu vzduchu pomocí solární energie. Je zakázáno používat jej k jiným účelům. Regulační jednotka obsahuje 12 V DC akumulátor, který je určen pro zálohování pohonu servomotoru zavírání a otevírání otvorů, aby tato činnost byla zajištěna i po snížení slunečního svitu. Akumulátor neslouží k pohonu ventilátoru. Pro zajištění životnosti akumulátoru regulace hlídá napětí na akumulátoru a přednostně zajišťuje jeho dobíjení ze solárního panelu. Ke spuštění ventilátoru nedojde pokud je napětí akumulátoru nedostatečné. K opětovnému spuštění ventilátoru dojde až po 15 min dostatečného napětí na akumulátoru. (obvykle 12,5 V) Venkovní panel nevyžaduje žádnou údržbu, životnost solárních článků je cca 30 let. Solar Heat Venti CZ s.r.o

2 Ovládací panely. Reg T Reg 1.2 Reg T umožnuje zobrazení teploty v panelu a výstupního vzduchu. Ostatní funkce i výkon je totožný jako Reg 1.2. Ovládání panelu. bylo navrženo s maximálním důrazem na funkčnost a minimální nároky na obsluhu. Větrání s ohřevem. Sání venkovního vzduchu. Otvor výfuku se automaticky zavře po ukončení provozu. Větrání s chlazením. Sání venkovního vzduchu. Otvor výfuku zůstane otevřen. Vypnuto. Větrání. Sání venkovního vzduchu. Otvor výfuku zůstane otevřen. Ohřev. Sání vnitřního vzduchu. Otvor výfuku se automaticky zavře po ukončení provozu. Větrání. Sání venkovního vzduchu. Otvor výfuku se automaticky zavře po ukončení provozu.

3 Rychlosti ventilátoru. Rychlosti ventilátoru v jednotlivých režimech jsou nastaveny tak, aby umožňovali vždy variantu plného výkonu, střední rychlost a s minimálním hlukem proudícího vzduchu tak aby bylo možno provozovat zařízení i v noci. Doporučujeme zařízení v době nepřítomnosti provozovat na maximální rychlost (nejvyšší tepelný i odvlhčovací výkon) v případě přítomnosti osob přizpůsobit rychlost ventilátorů požadavkům na komfort. Regulace obsahuje ojedinělou funkci řešení přetlaku v místnosti do které je vháněn čerstvý venkovní vzduch. Program v mikropočítači vždy po určité době (v závislosti na zvoleném režimu) vypne chod ventilátoru a otevře klapku sání, a tím průběžně vyrovnává tlak v místnosti (zvýšený tlak v místnosti je pro lidský organismus nepostřehnutelný) k vyrovnávání tlaku dochází z důvodu zvýšení účinnosti systému. Provozní režimy. Ohřev, větrání, chlazení. V jarních a podzimních měsících doporučujeme provoz v režimu větrání s ohřevem. V zimních měsících provoz v režimu ohřevu vnitřního vzduchu. OHŘEV. Za slunečného počasí je možno provozovat panel v režimu ohřevu a to buď s větráním sání venkovního vzduchu nebo vnitřního vzduchu v režimu ohřevu. Regulační jednotka hlídá rozdíl teplot v panelu a v místnosti. Po dosažení teploty v panelu o 10 o C se otevře otvor výstupu vzduchu a spustí ventilátor v požadované rychlosti. V zimních měsících při venkovních teplotách pod bodem mrazu je v režimu sání vnitřního vzduchu vyšší výstupní teploty o cca 3-5 o C. Tyto režimy doporučujeme provozovat v období od září do května, kdy nehrozí přehřátí místnosti. Po ukončení provozu se panel automaticky zavře aby nedocházelo k nežádoucímu proudění vzduchu a tepelným ztrátám. Funkce větrání s podmínkou ohřevu. větrá pouze v případě vyšší teploty v panelu než v místnosti - 3 rychlosti, automatické zavření otvoru po ukončení provozu (změna počasí, západ slunce) Ohřev, větrání, snižování vlhkosti, plísně, CO 2. Funkce ohřev vnitřního vzduchu. Saje vnitřní vzduch v případě dosažení vyšší teploty v panelu než v místnosti, - 2 rychlosti, automatické zavření otvoru po ukončení provozu (změna počasí, západ slunce) Ohřev, snižování, plísně.

4 VĚTRÁNÍ. Za nedostatečného slunečního svitu je možno provozovat panel v režimu větrání. Regulační jednotka hlídá napětí na solárním panelu a po splnění podmínky dostatečného napětí otevře otvor výstupu vzduchu a sepne ventilátor. I v tomto režimu dochází k ohřevu vzduchu obvykle o 5 10 o C proti teplotě nasávaného venkovního. Tím snižujeme tepelné ztráty a zároveň splňujeme podmínky dostatečného větrání. Tyto režimy doporučujeme provozovat vždy, když je naše priorita větrání a snižování vlhkosti. Pozor! Může dojít k vhánění chladnějšího vzduchu do místnosti. Po ukončení provozu se panel automaticky zavře při zvolení některé rychlosti s plným zeleným symbolem, nebo zůstane otevřen při zvolení symbolu s zeleným obrysem. Tento režim je vhodný pro zachování proudění vzduchu i v noci zejména v letních měsících. Funkce větrání bez ohřevu. Saje venkovní vzduch bez požadavku na teplotu v panelu. 2 rychlosti bez zavírání, 3 rychlosti s automatickým zavření otvoru po ukončení provozu (změna počasí, západ slunce) Větrání, snižování vlhkosti, plísně, CO 2. CHLAZENÍ. V nočních nebo ranních hodinách je možno panel provozovat v režimu chlazení a to za předpokladu nižší venkovní teploty než je v místnosti. Tento režim je vhodný zejména v létě, kdy venkovní teploty dlouhodobě dosahují přes 25 o C a vnitřní teploty v místnosti je již nad teplotou našeho komfortu. Regulační jednotka hlídá teploty v místnosti a pokud venkovní teplota klesne pod teplotu v místnosti sepne ventilátor. Rychlost ventilátoru je přizpůsobena nočnímu klidu. Noční provoz zařízení předpokládá připojení zdroje 12 v DC. Po ukončení provozu zůstane panel otevřen pro zachování proudění vzduchu. Uzavření otvoru je možno provést vypnutím zařízení poloha vypnuto. Funkce chlazení. Saje venkovní vzduch s požadavkem na nižší teplotu v panelu než v místnosti. 1 rychlost bez zavírání, otvoru po ukončení provozu. Doporučujeme napájení zdrojem 12 V. Větrání, chladí, snižování vlhkosti, plísně, CO 2.

5 Zavírání otvorů. Regulační jednotka umožňuje zvolit režim s zavíráním otvorů po ukončení provozu nebo bez zavírání. Plnobarevné symboly + vyznačení zavřených žaluzií značí automatické zavírání, pouze obrysy symbolu + vyznačení otevřených žaluzií značí polohu bez zavírání. S zavíráním Bez zavírání zavíráním V režimu větrání dochází k zavření klapky až při soumraku. (předpokládá se, že případné proudění otvory není na závadu přirozené větrání) V režimech ohřevu dochází k zavření klapek cca 10 min po nesplnění podmínky ohřevu tedy po ochlazení panelu pod stanovenou teplotu. Zahájení ohřevu je podmíněno dosažením teploty v panelu o cca 10 C vyšší než v místnosti kde je umístěn ovládací panel. Příklad: Panel v některém režimu bez zavírání otvorů po ukončení provozu. Tento režim umožňuje přirozené větrání zejména v letních měsících. Panel v některém režimu s zavíráním otvorů po ukončení provozu. Tento režim minimalizuje tepelné ztráty zejména v zimě a chladnějším období kdy je nekontrolovatelné proudění nežádoucí.

6 Rozsah dodávky. Venkovní solární panel včetně fotovoltaických článků 20W. Pomocný montážní rám. Ventilační potrubí pro zeď do 50 cm. Ovládací regulační jednotka, akumulátor. Uhlíkový filtr 1ks. Zdroj 12V DC Manipulace s bateriemi a akumulátory. Nenechávejte baterie (akumulátory) volně ležet. Baterie (akumulátory) nepatří do rukou malých dětí! Poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně. V takovýchto případech hrozí nebezpečí exploze! Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí!
