Vítáme Vás na školení

Transkript

1 Vítáme Vás na školení Test HW zapojení na vzorcích na stole Test základů programování přes klávesnici Během školení lze sledovat výklad programování na Vašem PC Instalujte si BABYWARE + nová čeština k dispozici na FLASH Na flash je i e-manuál, IP Finder

2 Školení zajišťují: Tomáš Ulč Jiří Vočadlo K organizaci: Podklady WC, občerstvení, kouření

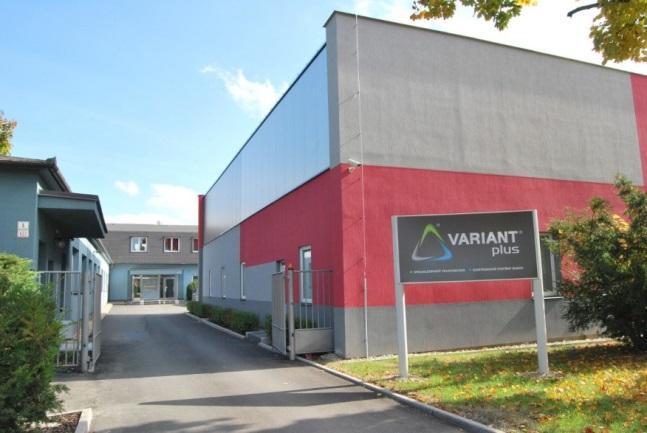

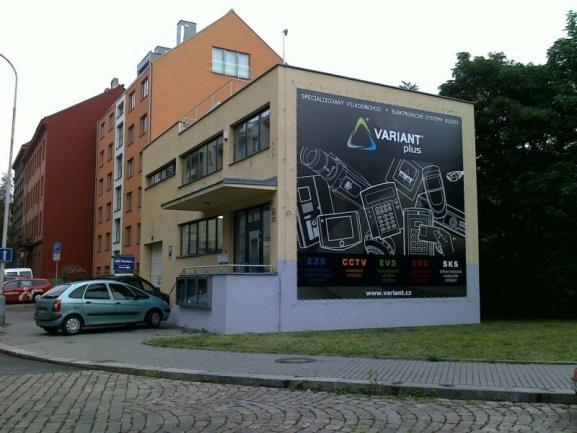

3 PROFIL FIRMY VARIANT plus sídlo firmy v Třebíči pražská pobočka Zázemí společnosti: 24 let v roli distributora bezpečnostních systémů kompletní nabídka bezpečnostních technologií spolupráce s montážními firmami, projektanty, odbornými pracovišti a desítkami dodavatelů kvalitní technická a projektová podpora on-line zásobování v celé šíři sortimentu

4 OBJEDNÁVKY A EXPEDICE ZBOŽÍ Zákaznické služby Centrála v Třebíči U Obůrky 5, Třebíč Pobočka v Praze Rostovská 2b/260, Praha 10 telefon: obchod@variant.cz; objednavky@variant.cz pracovní doba: 7: odběr zboží: osobně nebo dohodnutým způsobem přepravy (obchodní balík, PPL, DPD, GES ) telefon: praha@variant.cz pracovní doba: 8: odběr zboží: pouze osobně

5 Co nabízíme instalačním firmám? EZS CCTV EVS EPS SKS a jejich integrace do SW VAR-NET INTEGRAL (správa, monitorování a ovládání elektronických systémů v objektech)

6 profil VARIANT plus NABÍDKA OBORŮ EZS CCTV EVS EPS SKS ISB Za každý obor: PM product manager skladba sortimentu, výběr produktů PT projektový technik nabídky, podpora s projekty, ST servisní technik konzultace pro nastavení systému, pomoc po telefonu EZS pro každou funkci samostatný člověk EPS vše koncentrováno v jedné osobě manuály překládané techniky školení telefon dostupný na všechny zboží předem na reklamace nebo servis

7 EZS elektronické zabezpečovací systémy 24 let autorizovaným distributorem poplachové ústředny SPECTRA SP, MAGELLAN, DIGIPLEX EVO video-verifikace HD77 Insight pro moderní komunikaci s PCO a uživatelem kompletní sortiment detektorů pro vnitřní i venkovní aplikace..a vše potřebné k instalacím EZS Proč zvolit systémy? tradice a renomé značky - na českém trhu od roku 1992, několik desítek tisíc instalací technicky spolehlivé řešení, inovativnost, design výrobků (NV5, TM50, K641+) konkurenceschopná cena, velmi dobrá přidaná hodnota pro montážní firmu technická podpora včetně hot-line v mimopracovní době (i o víkendu) vše dostupné skladem

8 EZS elektronické zabezpečovací systémy 24 let autorizovaným distributorem

9 ANALOG CCTV analogové i IP řešení včetně záznamu a SW komplexní příslušenství IP ŘEŠENÍ HD SDI AHD HD-CVI Nabízíme: technologickou optimalizaci projektu / zpracování nabídky - zvýhodněné ceny na registrované projekty / technickou podporu / odbornou pomoc při nastavení systému / workshopy a semináře

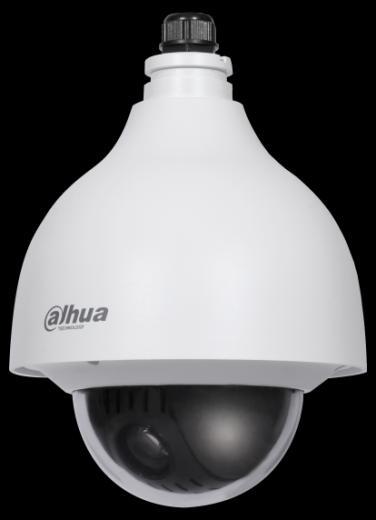

10 CCTV Stali jsme autorizovaným distributorem výrobce CCTV DAHUA Firma DAHUA patří mezi 5 největších světových výrobců bezpečnostních technologií. V oboru CCTV je na druhém místě s celosvětovou působností a každoročně zvyšuje svůj podíl na trhu. DAHUA představuje špičku technologického vývoje se stálou inovací celého sortimentu. Sortiment CCTV zahrnuje veškeré technologie (moderní analog, IP) včetně široké nabídky doplňků. Předností je jednoduché intuitivní nastavování. ANALOG HD-CVI IP ŘEŠENÍ

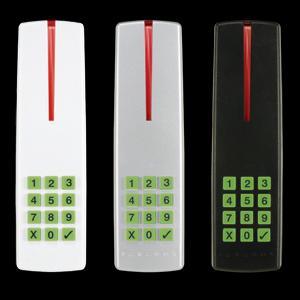

11 EVS elektronické vstupní systémy Přístup kódové zámky, čtečky autonomní i systémové Evidence docházky a přístupu WebVisitor Vstupní audio a video-systémy pro rodinné domy i bytové komplexy Nabízíme: variabilní řešení přístupu a docházky s českým SW a s podrobnými manuály též v češtině montážně jednoduchý 2-drátový video-vrátník s širokou volbou dveřních a zobrazovacích jednotek řešení kontroly přístupu po síti s dostatečnou kapacitou čteček a registrovaných osob

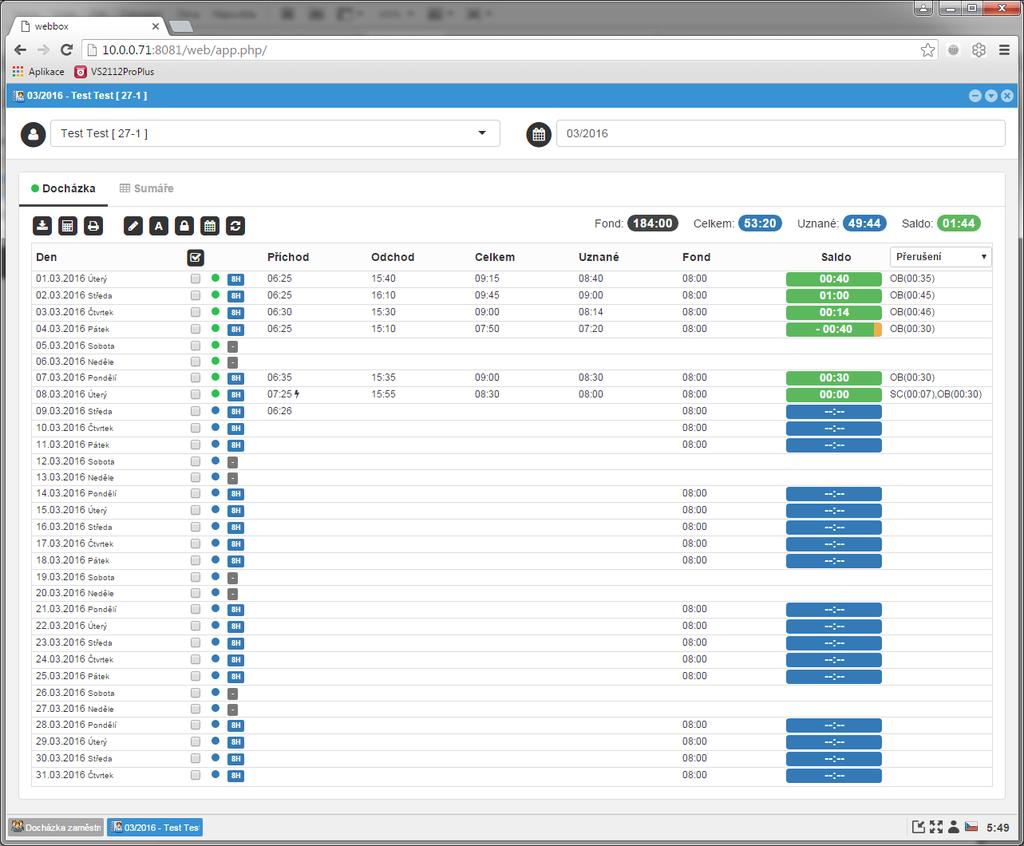

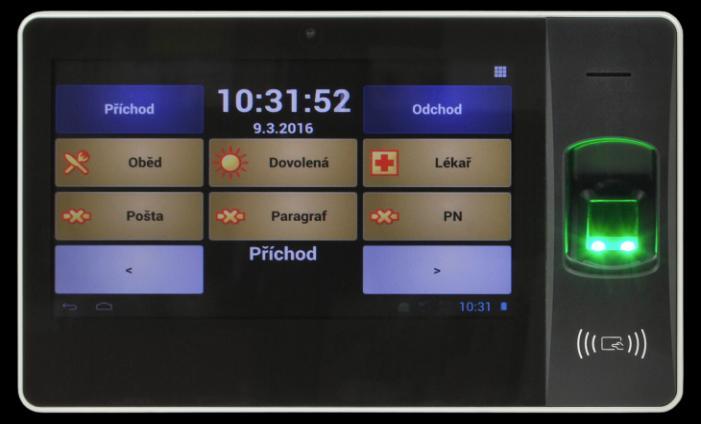

12 EVS Evidence docházky WebVizitor řešení docházky All in Ove docházkový terminál docházkový software WebVizitor jednoduché zprovoznění terminálu docházkový software v terminálu přístup přes web rozhraní WebVisitor 50 (docházkový terminál - 50 uživatelů) WebVisitor 100 (docházkový terminál uživatelů) WebVisitor UPGR (rozšíření na 100 uživatelů) BIOPAD 100 SDK (terminál s SDK)

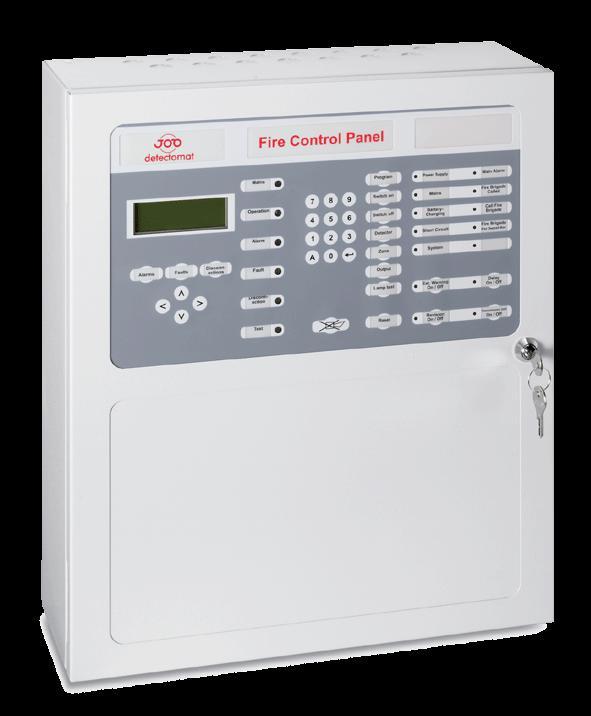

13 EPS elektronická požární signalizace konvenční i adresovatelné ústředny německého výrobce Job detectomat požární detektory všech typů s vynikajícím designem, sirény, majáky, tísňové hlásiče síťové prvky, možnost propojení adresovatelných ústředen programovací a uživatelský SW v češtině.a navíc podporu při dodávce technologie EPS: příprava projektové dokumentace technická pomoc, oživení systému na místě sortiment EPS k dispozici skladem k okamžitému dodání vše s CPR certifikací podle platných norem EU

14 SKS strukturované kabelážní systémy Nabízíme: Pasivní prvky (třída 5e, 6, 6A) metalika + optika / aktivní prvky zapůjčení certifikovaných měřicích přístrojů a svářečky na optiku / montážní při svařování optických vláken na objektu / certifikované semináře a praktické workshopy zdarma / individuální projektové konzultace

15 ISB Integrace systémů budov modulární systém (software) pro správy budov a správu uživatelů integrované technologie v rámci SW VAR-NET INTEGRAL vizualizační software Security View pro ústředny DIGIPLEX EVO 192

16 CEL -.zajímavosti pro Vás nejrůznější kamery - sportovní, palubní do auta, inspekční, skryté.fotopasti vysílačky, GSM repeatery, trackery bluetooth sluchátka, dárková elektronika, svítilny AKU nářadí

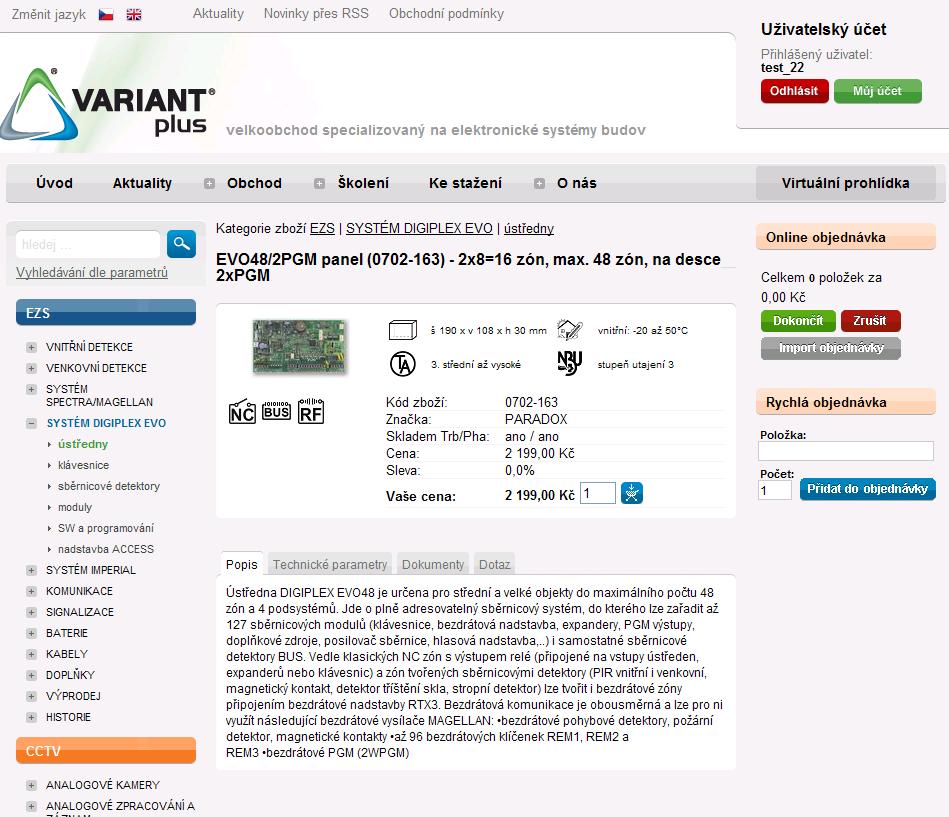

17 WEB S OBJEDNÁVKOVÝM SYSTÉMEM (E-SHOP) Nepřihlášený uživatel SKRYTÁ DOKUMENTACE SKRYTÉ CENY Ceny určuje instalační firma

18 WEB S OBJEDNÁVKOVÝM SYSTÉMEM (E-SHOP) 1 úroveň přihlášení: obecná pro montážní firmy: partner / 7913 přístup k dokumentaci, stahování SW přístup k velkoobchodnímu ceníku

19 Dokumentace na DVD

20 WEB S OBJEDNÁVKOVÝM SYSTÉMEM (E-SHOP) 2 úroveň přihlášení: obecná pro montážní firmy: sortiment / 7913 u výrobku zobrazení doporučené prodejní ceny

21 WEB S OBJEDNÁVKOVÝM SYSTÉMEM (E-SHOP) 3 úroveň přihlášení: individuální: pro konkrétní firmu navíc možnost náhledu do individuálního ceníku, vstup do e-shopu a projektové podpory

22 WEB oborové stránky kategorie výrobků novinky technická řešení ukázková videa tiskové materiály výrobky dokumentace software, FRM

23 PROJEKTOVÁ PODPORA Nabízíme: individuální projektové konzultace typové projekty a vzorové technické zprávy ke stažení z webu (individuální přístup) školení zaměřené na projekci SLP

24 Webináře Nová forma On-line prezentace: délka prezentace do 1 hodiny konkrétní téma, řešení, software nabídka webinářů na webu v části školení připojení přes PC - klientskou aplikaci GoToWebibar

25 Nový přehledový katalog 2016/2017

26 Web katalogový list U každého výrobku je možné zobrazit katalogový list: ikona tiskárny všechny technické parametry a popis výrobku náhled PDF formát pro tisk nebo uložení souboru

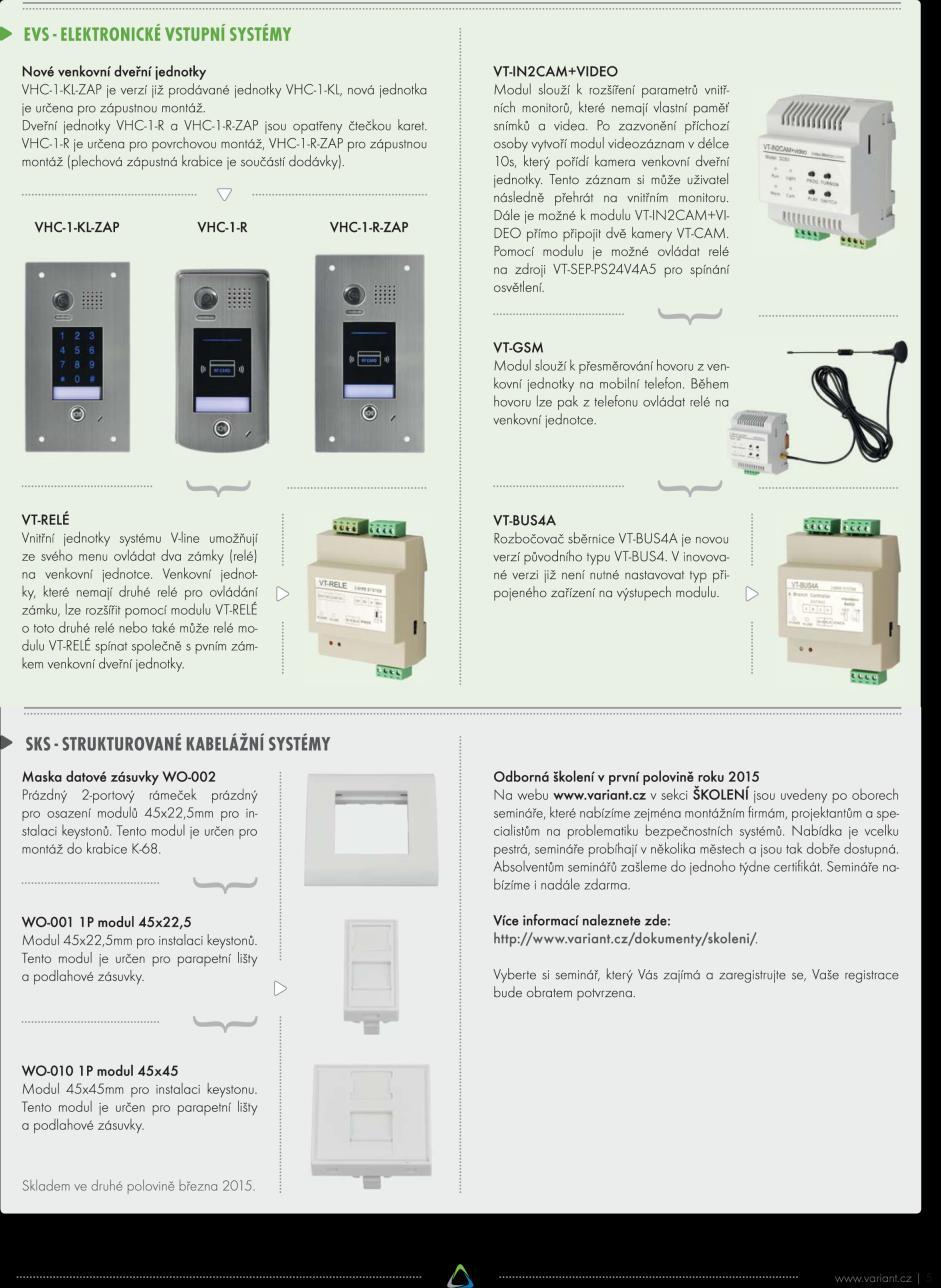

27 INFORMOVÁNÍ O NOVINKÁCH - INFO Co nabízíme? I N F O zasílání nových obchodně technických informací upozornění na změny v sortimentu zasílání dodatku katalogu (nové výrobky) Kdy, kde? rozesílaní em informace na webu

28 !!! SLEDUJTE MOŽNOSTI ZVÝHODNĚNÉHO NÁKUPU!!! Co nabízíme? A K Č N Í N A B Í D K A vybrané zboží v časově omezené slevě zaváděcí ceny pro nové výrobky Kdy, kde? čtvrtletní nabídka rozesílaná em v tištěné formě předávaná při odběru zboží či vkládaná do zásilky

29 !!! SLEDUJTE MOŽNOSTI ZVÝHODNĚNÉHO NÁKUPU!!! Co je k dispozici? V Ý P R O D E J (se zárukou) doprodávané zásoby plně funkční zboží z oprav zboží zařazené do servisního prodeje vzorky (výrobky, které nejsou v sortimentu) Kdy a kde? průběžná nabídka na webu 1 x měsíčně výběr zasílán em lze objednat přes e-shop nebo odebrat osobně v Třebíči a na vyžádání i na pražské pobočce

30 OBCHODNÍ A TECHNICKÁ PODPORA Proč spolupracovat s firmou Variant plus: garance plynulého zásobování (celý sortiment skladem, dodávky do 24h po celém ČR a SR) individuální přístup (nastavení cen a obchodních podmínek, projektové ceny,..) technické poradenství vč. hot-line v mimopracovní době zápůjčky zboží dopředu při záruční nebo pozáruční opravě technická dokumentace v češtině, certifikace výrobků všechny aktuální informace k dispozici na webu - dokumentace, software, katalogový list

31 ..a pozvánka do naší restaurace s minipivovarem

32 E-manuál 32

33 E-manuál - Elektronická forma manuálu.chm - Rychlá orientace, rychlé vyhledávání - Na PC V MOBILU!! (APP čtečka.chm) Teď máme vytvořený popis spojení DETEKTORY BABYWARE a ÚSTŘEDNA

34 E-manuál v PC E-manuál

35 E-manuál v mobilu E-manuál

36 E-manuál v mobilu E-manuál

37 Výhody oboru EZS 37

38 EZS Jeden z mála oborů kde - lze vymyslet technické řešení - ne krabice jako PC, lednička, telefon,... - lze založit se zákazníkem dlouhodobou spolupráci - rozšiřování systému, pravidelný servis

39 EZS NÁKLADY TECHNICKÉ ŘEŠENÍ Vaše dovednost zdůvodnit navržené technické řešení za dané peníze.

40 EZS ZISK Instalace Prodej zařízení Dlouhodobý servis 60 instalací 1x za rok servis za 1000Kč na 30 objektech Kč Dodatečná instalace U 20 objektů 1x za rok něco doplnit za 3000Kč Kč Práce Celkem z toho co už je instalováno.

41 VÁŠ NÁSKOK S ÚSTŘEDNAMI PARADOX - Spolehlivé a stabilní systémy - Řešení pro jednoduché i složité návrhy - VELKÁ VARIABILITA MOŽNOSTÍ A NASTAVENÍ - ŘEŠITELNÉ I NESTANDARDNÍ POŽADAVKY (Z těchto důvodů je i toto školení)

42 VÁŠ NÁSKOK S VARIANTEM - hluboká technická znalost zařízení - schopnost vymyslet technické řešení - Vaše schopnost obhájit technické řešení - Ceny pro instalační firmy VOC - Velký prostor pro Vaši marži nebo slevy pro zákazníka! - Dodáváme HW, síť Vašich zákazníků je Vaším majetkem

43 Seznámení s objektem 43

44 Seznámení s objektem Kdo všechno bude zabezpečení posuzovat - investor - investor + PCO - investor + PCO + pojišťovna Při návrhu zabezpečení je potřeba počítat s požadavky třetích stran

45 Seznámení s objektem O CO SE VŮBEC JEDNÁ - byt - rodinný dům - firma - garáž - prodej stavebního materiálu - bunkr - voliéra - kontejner - zaparkované stavební stroje (nafta) -...

46 Seznámení s objektem Co se od EZS očekává? - výstup na PCO - výstup na sirénu - tíseň - ovládání vrat, brány Kdo bude EZS používat? - děti - senioři

47 Seznámení s objektem ÚSTŘEDNA - drát / bezdrát KLÁVESNICE - drát / bezdrát - dotyková, LCD, LED DETEKCE - vnitřní - venkovní - PET

48 Seznámení s objektem ZAPÍNÁNÍ - PLNÉ PODMÍNKY všechny zóny musí být v klidu pak je možné systém zapnout

49 Seznámení s objektem ZAPÍNÁNÍ - FORCE PODMÍNKY zónu označené jako FORCE mohou být narušené je možné systém zapnout narušené zóny jsou zařazeny do hlídání v okamžiky kdy přejdou do klidu FORCE FORCE

50 Seznámení s objektem HLÍDÁNÍ - PLNÉ v hlídání jsou všechny zóny

51 Seznámení s objektem HLÍDÁNÍ - STAY hlídán je plášť budovy

52 Seznámení s objektem HLÍDÁNÍ - NOC hlídán je plášť a vybrané místnosti

53 Návrh zabezpečení UMÍSTĚNÍ MAGNETICKÝCH KONTAKTŮ 53

54 Náš objekt Obývací pokoj Ložnice Dveře na terasu Terasa Kuchyně Dětský pokoj Koupelna Šatna Vstupní dveře Vstupní chodba

55 Vstupní / Odchodová trasa Vstup - Po otevření dveří začne odebíhat čas zpoždění pro příchod - Do daného času je potřeba systém vypnout z hlídání Odchod - Po aktivaci systému začne odebíhat čas pro odchod Vstupní dveře Vstupní chodba - Do daného času je potřeba opustit objekt a čidla musí být v klidu Dveře magnetický kontakt aktivace vstupního zpoždění VŽDY PRO SPUŠTĚNÍ PŘÍCHODOVÉHO ZPOŽDĚNÍ

56 Vstupní / Odchodová trasa Magnetický kontakt - ODDÁLENÍ MAGNETU OD JAZÝČKOVÉHO KONTAKTU - 100% spolehlivá detekce - 0% falešných poplachů - bez napájení - detekce otevření dveří, oken VŽDY PRO SPUŠTĚNÍ PŘÍCHODOVÉHO ZPOŽDĚNÍ!

57 Magnetické kontakty 2 vodičové kategorie 1 4 vodičové kategorie 2 4 vodičové polarizované kategorie 3 Povrchové Závrtné Masivní

58 Magnetické kontakty Magnetické 2 vodičové kontakty kontakt Vyvedení vodičů ze zátavu. kontakt otevření 1kOhm

59 Magnetické kontakty Magnetické 4 vodičové kontakty kontakt Vyvedení vodičů ze zátavu. Vyvedení vodičů z tamperu kontakt otevření smyčka tamperu 1kOhm 1kOhm

60 Magnetické kontakty Magnetické 4 vodičové polarizované kontakty kontakt Vyvedení vodičů ze zátavu. Vyvedení vodičů z tamperu kontakt rozpojeno A (např. pod 5mm) sepnuto (např. od 5mm do 15mm) rozpojeno B (např. od 15mm dále) magnet kontakt vyblokování kontakt otevření smyčka tamperu 1kOhm 1kOhm

61 Umístění magnetických kontaktů na objektu

62 Výběr detektorů VNITŘNÍ 62

63 Detekce pohybu Vnitřní prostředí skoro konstantní teplota 20 až 25st. C teplota člověka v kontrastu s teplotou pozadí bez vlivu slunce Pasivní detekce Detektory snímající změnu tepelného obrazu na pozadí Infrapasivní detektory (PIR)

64 Detektory pohybu - PIR nejrozšířenější, nejspolehlivější, nejlevnější FYZIKÁLNÍ POPIS Infra Pasivní Prostorové detektory monitorující pohyb Detekce infračerveného záření (TEPLO) Vyhodnocení změny teploty v prostoru

65 Detektory pohybu - PIR Princip

66 Detektory pohybu - PIR POZOR NA! zdroje tepla (topení, Slunce) odrazy Slunce ať čidlo nevidí z okna proudy vzduchu (teplé, studené!) moucha na čidle pavouk v čidle myš na poličce před čidlem agresivní prostředí (prach, kouř, skleník )

67 Detektory pohybu - PIR PRO plus/pet NV5/NV5M DIGIGARD 55/65 - do 12m různé čočky - levný pro nenáročné prostory velmi spolehlivý - do 12m spodní vidění - náročné prostory - do 12m náročné prostory - 65 zvýšená odolnost na proudy vzduchu

68 Detektory pohybu - PIR DIGIGARD 75 imunita proti zvířatům 40kg eliminuje pohyb zvířat po podlaze ne více zvířat pozor na prostorový pohyb koček pozor na schody pozor na myš před čidlem - police

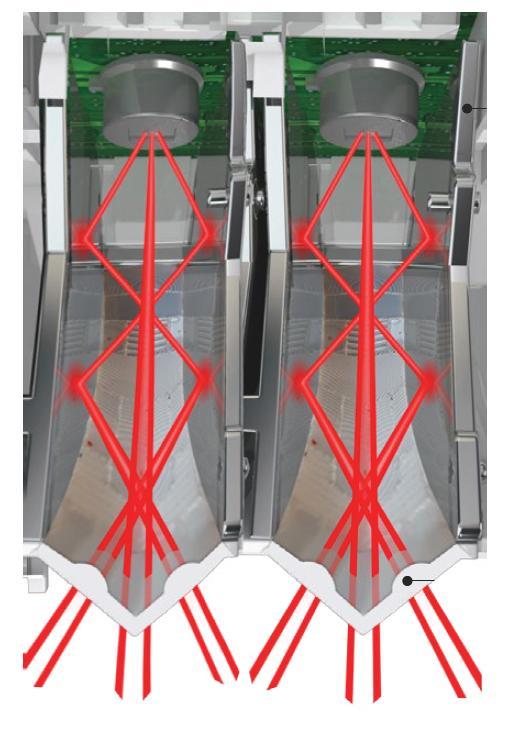

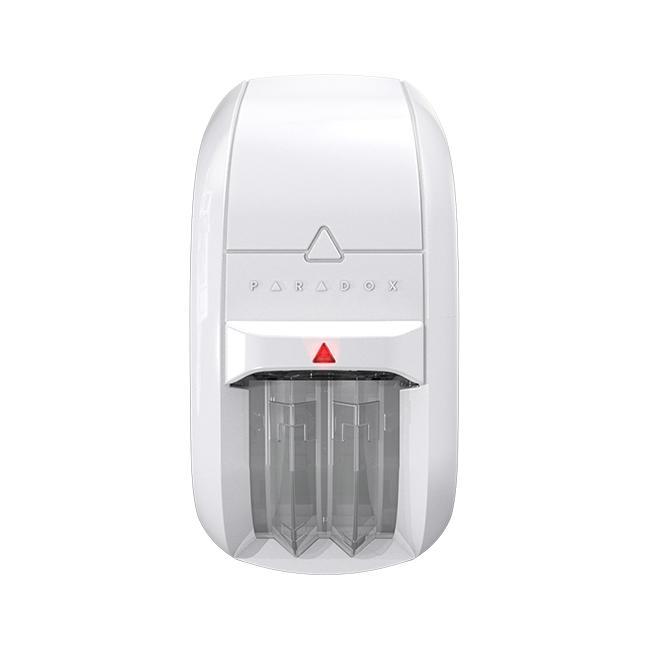

69 Detektory pohybu PIR + AM NV75M dosah 16m dva samostatné senzory s vlastní optikou antimasking spodní vidění / PET imunita do 40kg eliminuje pohyb zvířat po podlaze pozor na prostorový pohyb koček pozor na schody Mironel technologie

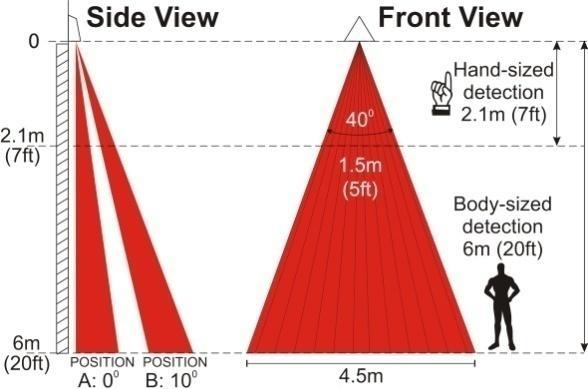

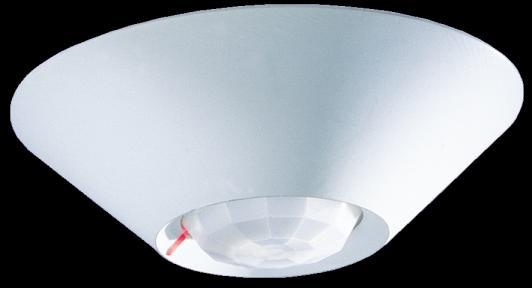

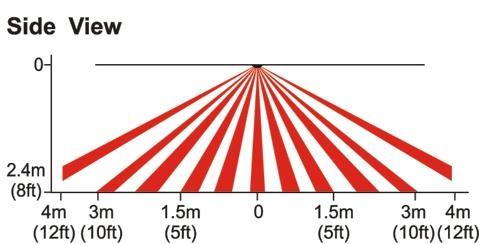

70 Detektory pohybu - PIR PARADOOR PARADOME DG 467

71 Detektory pohybu - PIR

72 Umístění detektorů do objektu

73 Výběr detektorů VNITŘNÍ DUÁLNÍ 73

74 Detekce pohybu Vnitřní prostředí skoro konstantní teplota 20 až 25st. C teplota člověka v kontrastu s teplotou pozadí bez vlivu slunce Aktivní detekce Detektory vysílající aktivně signál a snímají jeho odraz nebo průchod. Mikrovlnné detektory (MW) - odražený signál

75 Detektory pohybu PIR+MW Princip Aktivní Detektory vysílající aktivně signál a snímají jeho odraz nebo průchod. Mikrovlnné detektory (MW) - odražený signál ANTIMASKING

76 Detektory pohybu PIR+MW VISION 525DM PIR DG 55 + MW PIR 14m, 90 0 MW 30m - trimr (MW) vyhlášení poplachu v součinnosti obou složek Antimasking extrémně náročné prostory s IR rušením POZOR Nesmí být dva v jedné místnosti. Extrémní citlivost MW na kovovou plochu

77 Umístění detektorů do objektu

78 Výběr detektorů VENKOVNÍ - PROSTOROVÉ 78

79 Detekce pohybu Vnitřní skoro konstantní teplota 20 až 25st. C teplota člověka v kontrastu s teplotou pozadí bez vlivu slunce Venkovní teplota -20 až 40st. C oblečený člověk má teplotu pozadí (-10) slunce (i odraz)

80 DETEKTORY VENKOVNÍ

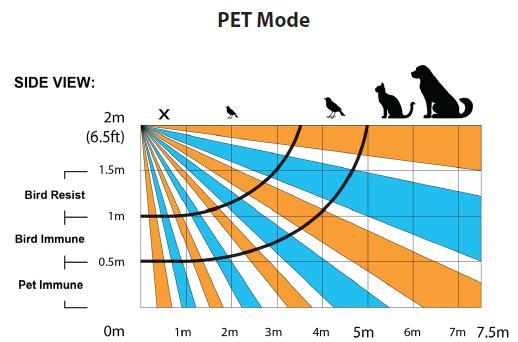

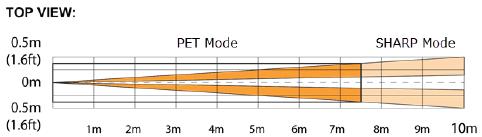

81 Detektory pohybu - PIR DIGIGARD 85 OUTDOOR venkovní 2x PIR 11m, 90 0 PET imunity 40kg Nutno počítat s vysokou citlivostí nebo tupostí v extrémních podmínkách (mráz horko)

82 Detektory pohybu - PIR NV35M OUTDOOR venkovní 2x PIR IR antimasking 10m, 2m PET imunity 40kg

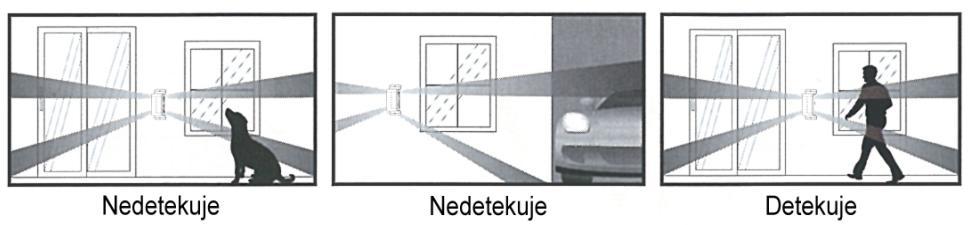

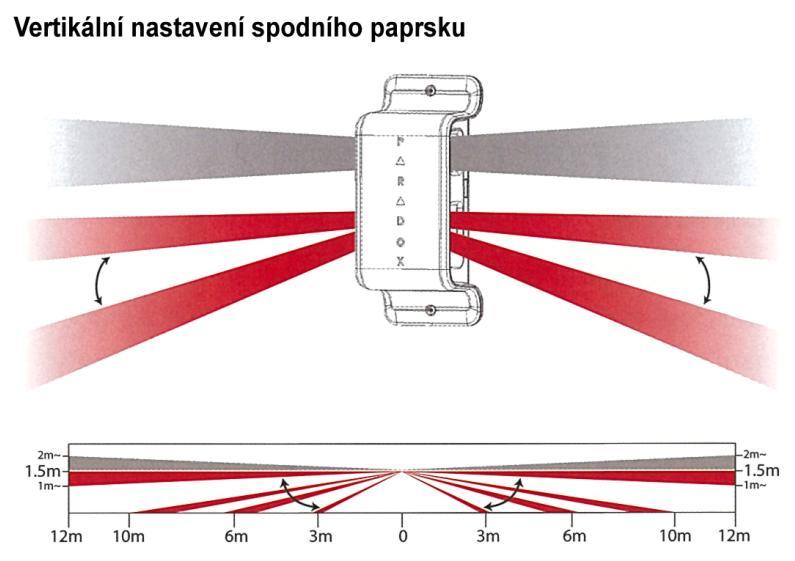

83 Detektory pohybu - PIR NV780 venkovní 4x PIR DG 55 2x 12m instalační výška nom. 1,5m PET imunity 40kg

84 Detektory pohybu PIR+MW NVX80 venkovní 2x QUAD PIR 20m, 90 0 (hlavní čočka) QUAD PIR 0-3m, (spodní čočka) MW 30m - trimr (MW) IR + MW antimasking 3 programovatelné výstupy Autodiagnostika OLED displej Dva detektory na sebe nesmí vidět - MW.

85 Umístění venkovních detektorů do objektu

86 Výběr detektorů POŽÁRNÍ 86

87 POŽÁRNÍ DETEKTORY

88 POŽÁRNÍ DETEKTORY VÝSTUP RELÉ FDA-739-S OPTICKO KOUŘOVÝ 9V baterie siréna TEST AEROSOL = TESTOVACÍ PLYN odpovídá EN 14

89 POŽÁRNÍ DETEKTORY VÝSTUP RELÉ FDR-16-HR FDR-26-S FDR-36-SHR TEPLOTNÍ OPTICKO KOUŘOVÝ KOMBINOVANÝ EN54-5 EN54-7 EN54 5,7 DETEKČNÍ HLAVICE + SAMORESETOVACÍ PATICE NO / NC RELÉ VÝSTUP TEST AEROSOL = TESTOVACÍ PLYN odpovídá EN54 podmínka na jednoznačné dohledání poplachu (jedna smyčka jedno čidlo)

90 POŽÁRNÍ DETEKTORY JOB DETECTOMAT NO / NC RELÉ VÝSTUP TEST AEROSOL = TESTOVACÍ PLYN odpovídá EN54-5 podmínka na jednoznačné dohledání poplachu (jedna smyčka jedno čidlo)

91 Umístění požárních detektorů do objektu Požární detektory jejich typ a umístění přikazuje vyhláška Požární ochrana staveb! Únikové cesty přikazuje vyhláška

92 Výběr detektorů VARIANTA BEZDRÁT 92

93 Seznámení s objektem DRÁT JE DRÁT! Nepřeberné množství druhů a variant detektorů Čidlo lze umístit kamkoliv a vždy funkční na 100% Bez servisu Dodatečné úpravy interiéru nebo budovy nemají vliv BEZDRÁT Vázáno na omezený počet a jednoho dodavatele Dle nás nouzové řešení (nelze sekat nebo tahat dráty) Umístění dle signálu nelze dát kamkoliv Nutný pravidelný servis Změny v interiéru mohou mít vliv na dosah

94 Magnetické kontakty vnitřní, teplota: C DCT10 DCTXP2 DCT2 bezdrát. magnet + univerzální 1 jazýčkové relé dosah 70m Dosah 40m napájení: 3x AAA, 3r. / 2xAA, 3 r. napájení: 1x CR 2450, 2 r.

95 PIR detektory vnitřní, teplota: C PMD2P (PRO pet) imunita proti zvířatům do 18kg dosah v budově: 70m 3xAA baterie, 3 roky PMD75 (DG75) imunita proti zvířatům do 40kg dosah v budově: 70m 3xAAA baterie, 3 roky

96 PIR detektory NV35MR OUTDOOR venkovní, teplota: C

97 PIR detektory PMD85 venkovní, teplota: C imunita proti zvířatům do 40kg dosah: 70m napájení: 3xAA, 2 roky

98 PIR detektory NVR780 venkovní, teplota: C imunita proti zvířatům do 40kg dosah: 70m napájení: 3xAA, 3 roky

99 PIR detektory SD360 vnitřní, teplota: C opticko-kouřový integrovaná siréna 85dB dosah: 70m napájení: 1x 9V, životnost cca 1 rok má certifikaci EN

100 PIR detektory G550 vnitřní, teplota: C Také laminované, drátěné Detekční radius 6m, 360 dosah: 70m napájení: 3x AAA, životnost cca 2 roky

101 Výběr ústředny 101

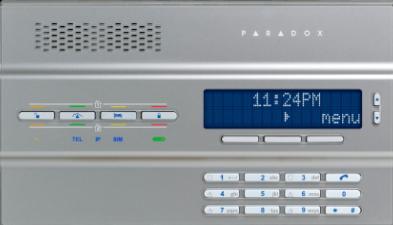

102 PŘEHLED ÚSTŘEDEN PARADOX MG6250 VLASTNOSTI Kompaktní integrovaná ústředna Bezdrátové řešení 2 oblasti 64 zón (bezdrát) 16 uživatelů 16 klíčenek 16x 64x OBLAST 1 OBLAST 2

103 PŘEHLED ÚSTŘEDEN PARADOX MG6250 POUŽITÍ Jednoduché instalace bez potřeby stavebních úprav Rychlé dočasné instalace

104 PŘEHLED ÚSTŘEDEN PARADOX VLASTNOSTI Klasická instalace BOX - KLÁVESNICE SPECTRA drát MAGELLAN - bezdrát 2 oblasti 32 zón 32 uživatelů 32 klíčenek až 16 PGM 32x 32x OBLAST 1 OBLAST 2

105 PŘEHLED ÚSTŘEDEN PARADOX POUŽITÍ Menší a střední objekty Homologace 2. kat

106 občerstvení Test HW zapojení na vzorcích na sole Test základů programování přes klávesnici Během školení lze sledovat výklad programování na Vašem PC Instalujte si BABYWARE + nová čeština k dispozici na FLASH Na flash je i e-manuál, IP Finder

107 Instalace a zapojení ÚSTŘEDNY 107

108 Instalace ústředny

109 MIKROPROCESOR štítek s verzí / status / reset stisknout na 5 sec. až bliká + pustit + stisknout

110 SBĚRNICE BUS trvale 900mA / tepelná pojistka 1,1A / nesmí se nikdy překročit 1A

111 SBĚRNICE BUS max. 15 klávesnic součet vodičů max. 200m max. vzdálenost ústředna modul 70m

112 PRAKTICKÉ ZAPOJENÍ KLÁVESNICE - BUS PŘIPOJIT DRÁT Z KLÁVESNICE DO ÚSTŘEDNY ČERVENÝ AUX + BÍLÝ AUX ZELENÝ GRN ŽLUTÝ - YEL

113 NAPÁJENÍ AC POZOR nikdy nepřipojujte na transformátor jiné zařízení. Z transformátoru napájejte pouze ústřednu. Připojením dalšího spotřebiče dojde ke zničení zdroje ústředny.

114 PRAKTICKÉ ZAPOJENÍ NAPÁJENÍ KABEL Z TRAFA NA SVORKY AC JE JIŽ PŘIPOJEN ZAPNOUT 230V SPÍNAČ NA PRODLUŽOVAČCE

115 ZDROJ, ZÁLOHOVÁNÍ zdroj 1,7A / tavná pojistka 5A / porucha accu 10,5V / odpojování accu 8,5V / dobíjení mA / max 18Ah

116 BATERIE - Extrémní tlak na cenu tím tlak na kvalitu - Směrodatné je množství olova hmotnost baterie Už jsme viděli baterie s olovem pro 4Ah v obalu 7Ah

117 BATERIE Přibližné dělení baterií s kterými se můžete setkat - UPS dobrá kapacita, malý vnitřní odpor - dobré EZS dobrá kapacita, větší vnitřní odpor - špatné EZS špatná kapacita, velký vnitřní odpor Příliš levné baterie = nízká životnost, s těží po dobu záruky.

118 BATERIE Baterie VAR-TEC řady SMART - Životnost přesáhne dobu záruky (z praxe 5 let) - Kapacita odpovídá udávané kapacitě při nízkém konstantním vybíjecím proudu Záruka na SMART 2 roky, na technické vady, ztrátu kapacity, ztrátu napětí (sesypání článku) Prodej SMART nejsme nejlevnější, ale kvalitní pro EZS trvale nám roste prodej a instalační firmy se k SMART vrací

119 PRAKTICKÉ ZAPOJENÍ BATERIE PORUCHA BATERIE V SYSTÉMU KONEKTOR ÚSTŘEDNY PŘIPOJIT KABELY FASTONY NA BATERII LED DOBÍJENÍ SVÍTÍ OBNOVA BATERIE (NEBO NE)

120 INSTALAČNÍ FIRMA SPOJENÍ S BABYWARE 120

121 INSTALAČNÍ FIRMA - BABYWARE obsahuje e-manuál 121

122 I307-USB SPOJENÍ KABELEM INSTALAČNÍ FIRMA - BABYWARE obsahuje e-manuál 122

123 I307-USB SPOJENÍ KABELEM INSTALAČNÍ FIRMA - BABYWARE obsahuje e-manuál 123

124 INSTALAČNÍ FIRMA - BABYWARE Spojení v LAN IP150 obsahuje e-manuál 124

125 INSTALAČNÍ FIRMA - BABYWARE Spojení v LAN pomocí vyhledávače - lupa obsahuje e-manuál 125

126 Spojení v INTERNETU PŘÍMÉ IP150 má pevnou veřejnou IP INSTALAČNÍ FIRMA - BABYWARE obsahuje e-manuál 126

127 Spojení v INTERNETU PŘÍMÉ IP150 má pevnou veřejnou IP INSTALAČNÍ FIRMA - BABYWARE obsahuje e-manuál 127

128 Spojení v INTERNETU ParadoxMyHome IP150 má dynamickou, veřejnou IP INSTALAČNÍ FIRMA - BABYWARE veřejná, dynamická Paradox My Home obsahuje e-manuál 128

129 Spojení v INTERNETU ParadoxMyHome IP150 má dynamickou, veřejnou IP INSTALAČNÍ FIRMA - BABYWARE obsahuje e-manuál 129

130 Spojení GPRS PŘÍMÉ PCS250 má pevnou, veřejnou IP INSTALAČNÍ FIRMA - BABYWARE obsahuje e-manuál 130

131 Spojení GPRS PŘÍMÉ PCS250 má pevnou, veřejnou IP INSTALAČNÍ FIRMA - BABYWARE obsahuje e-manuál 131

132 Spojení GPRS VOLÁNÍ ZPĚT BW má dynamickou, veřejnou IP INSTALAČNÍ FIRMA - BABYWARE obsahuje e-manuál 132

133 Spojení GPRS VOLÁNÍ ZPĚT BW má dynamickou, veřejnou IP INSTALAČNÍ FIRMA - BABYWARE obsahuje e-manuál 133

134 NOVÉ 3G MODULY PCS260, PCS265 - komunikace - GSM nebo data 3G, 3,75G - výrazně rychlejší komunikace se SW BABYWARE, NEWARE - doba stažení historie 2048 událostí - GPRS 8 min. - 3G 2 min.

135 Instalace a zapojení PROGRAMOVÁNÍ 135

136 3

137 Rychlé Programování 3

138 PRAKTICKÉ ZAPOJENÍ Programování - VSTUP DO PROGRAMOVÁNÍ (ENTER) - INSTALAČNÍ KÓD (0000) - SEKCE (xxx) - DATA

139 5

140 Rychlé Programování 4

141 4

142 PRAKTICKÉ ZAPOJENÍ PORUCHY TBL SKUPINA PORUCHA

143 Rychlé Programování 5

144 PRAKTICKÉ ZAPOJENÍ NAČTENÍ MODULŮ Vstup do programování [ENTER] [0000] Načtení modulů [955]

145 Číslo a heslo ústředny

146 8

147 HW PARADOX PRAKTICKÝ TEST PROGRAMOVÁNÍ DAT Vstup do programování [ENTER] [0000] WINLOAD [910] 1111 [911] 2222

148 Instalace a zapojení PORUCHY - BABYWARE 148

149 BABYWARE PORUCHY

150 Instalace a zapojení DRÁTOVÝCH DETEKTORŮ 150

151 Vstupy drátových zón

152 Zapojení požární zóny Zapojení požární zóny

153 Zapojení drátových zón s EOL odporem / s hlídáním tamperu / bez ATZ

154 Zapojení drátových zón s EOL odporem / s hlídáním tamperu / s ATZ

155 PRAKTICKÉ ZAPOJENÍ DETEKTOR

156 PRAKTICKÉ ZAPOJENÍ DETEKTOR

157 EOL klávesová zóna

158 Vstupy drátových zón NA MODULECH 8 zón bez ATZ na jeden expandér až 15 klávesnic = 15 kláv. zón lze připojit až 3 expandery 8 zón 8 zón 1 zóna 1 zóna až 15 klávesnic zóny na panelu

159 HW PARADOX PRAKTICKÝ TEST PROGRAMOVÁNÍ ZÓNY Vstup do programování [ENTER] [0000] ZONA [001] ZÓNA 1 Definice přiřazení nastavení

160 BABYWARE ZÓNY

161 Priorita na vstupech Adresa zón je pevná základní priorita vstup na ústředně nadřazená klávesová zóna nejvyšší priorita bezdrátový detektor

162 BABYWARE ZÓNY

163 BABYWARE ZÓNY

164 BABYWARE ZÓNY

165 BABYWARE ZÓNY

166 BABYWARE ZÓNY

167 BABYWARE ZÓNY

168 BABYWARE OBLASTI

169 Instalace a zapojení BEZDRÁTOVÝCH DETEKTORŮ 169

170 INSTALACE PŘIJÍMAČE INSTALACE Umístěním ovlivňujete dosah bezdrátu Pozor na rušení Pozor na největší vzdálenost k čidlu Pozor na vzdálenost bezdrátové klíčenky (před bránou v autě??)

171 Co to je bezdrát a jeho vlastnosti elektromagnetický signál VYSÍLAČ -převod BIN na RF signál -střídavé napětí danné frekvence na anténu vytváří elektromagnetické pole šířící se všemi směry PŘIJÍMAČ -zachycení elektromagnetického pole -zesílení -převod na BIN -další zpracování

172 Útlum signálu, rušení ZDIVO PLECHOVÉ STĚNY, STŘECHY KAMENNÉ ZDIVO (HRADY, ZÁMKY) VLHKÉ ZDIVO (STARÁ ZÁSTAVBA) Jiné RF vysílače (bezdrátová sluchátka, bezdrátový termostat) INTERNET (WIFI) CB (radio amatérská stanice) ROZVADĚČ, KRABICE 230V

173 Interference A B A B A B A+B A+B

174 Charakteristika antény NEOTÁČET, NEUPRAVOVAT, NEOHÝBAT Z BOKU ZE SHORA NOUZOVÉ PRODLOUŽENÍ DOSAHU NA 1,5x 2X ANTÉNA

175 Bezdrát PARADOX - 868MHz, 433MHz, - kontrola integrity přenesených dat - vyloučení chybných přenosů - každá událost přenesena 8x - stačí pouze jeden správný přenos INSTALACE - VYBRAT MÍSTO PRO PŘIJÍMAČ ZÁKLAD - VYBRAT MÍSTO PRO JEDNOTLIVÉ VYSÍLAČE - MĚŘIT SIGNÁL OD VYSÍLAČŮ - ZAČÍT OD NEJVZDÁLENĚJŠÍHO MÍSTA

176 Rychlé Programování 10

177 BABYWARE ZÓNY

178 BABYWARE OBLASTI

179 OVLÁDÁNÍ drátové 179

180 Klávesnice LED K636 LED max. 10 zón 1 oblast K10 LED max. 10 zón 2 oblasti K32+ - trvale lehce podsvícené pro orientaci ve tmě - zobrazují stav svitem - rychlý a snadný přehled u menších systémů - stav zón - stav oblastí - poruchy

181 Klávesnice LCD K32LCD+ všech 32 zón 2 oblasti historie - trvale lehce podsvícené pro orientaci ve tmě - zobrazuje stav na kontrastním LCD - informace rolováním na LCD - stav zón - stav oblastí - poruchy - historie

182 TM50 dotykový barevný LCD ikonové ovládání přehled o oblastech a zónách půdorys se symboly detektorů Klávesnice DOTYKOVÁ

183 BABYWARE OBLASTI

184 BABYWARE OBLASTI

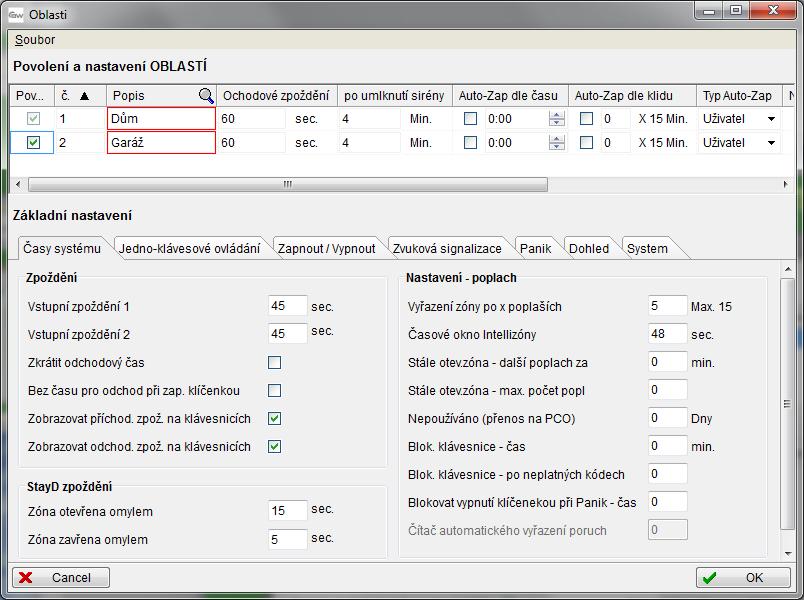

185 BABYWARE OBLASTI

186 BABYWARE OBLASTI

187 BABYWARE OBLASTI

188 BABYWARE OBLASTI

189 OVLÁDÁNÍ bezdrátové 189

190 Bezdrátové klávesnice dosah cca. 40m v budově K32RF všech 32 zón 2 podsystémy bezdrátová data drátové napájení baterie - záloha K37 všech 32 zón 2 podsystémy bezdrátová data napájení baterie 2x AA

191 BABYWARE PŘIDÁNÍ BEZDRÁTOVÉ KLÁVESNICE

192 BABYWARE PŘIDÁNÍ BEZDRÁTOVÉ KLÁVESNICE

193 BABYWARE PŘIDÁNÍ BEZDRÁTOVÉ KLÁVESNICE

194 BABYWARE PŘIDÁNÍ BEZDRÁTOVÉ KLÁVESNICE

195 Bezdrátové klíčenky REM15 ovládaní 1 oblasti 3 funkce (PGM, panik) REM2 ovládání 1 oblasti 3 funkce (PGM, panik) zpětná signalizace stavu REM3 ovladání 2 oblastí 8 funkcí (PGM, panik) zpětná signalizace stavu obou oblastí - krátký stisk aktivuje podsvit pro orientaci potmě - dlouhý stisk aktivuje funkci

196 BABYWARE OBLASTI

197 BABYWARE Zapsání klíčenky

198 BABYWARE Nastavení klíčenky

199 Bezdrátové klíčenky

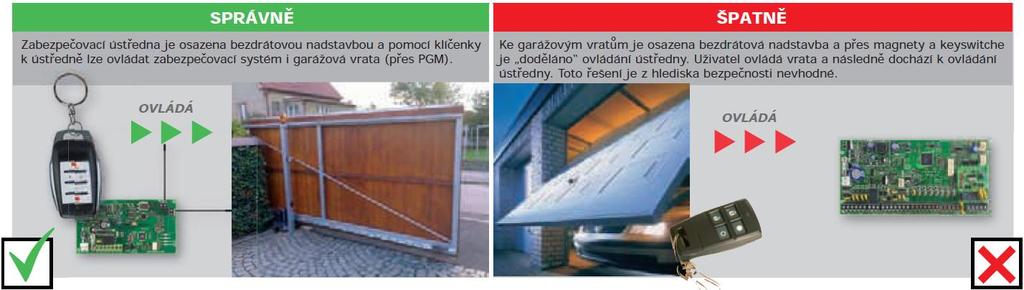

200 PGM vrata jsou ovládána ústřednou ústředna nesmí být ovládána vraty Bezdrátová klíčenka + výstup PGM

201 17

202 PRAKTICKÉ ZAPOJENÍ PŘIHLÁŠENÍ KLÍČENKY Vstup do programování [ENTER] [0000] KLÍČENKA [651] KLÍČENKA 1 STISK TLAČÍTKA NA KLÍČENCE

203 OVLÁDÁNÍ KEYSWITCH 203

204 Pouze na vstupech ústředny Vstupy drátových zón

205 Zapojení keyswitch Zapojení keyswitch

206 BABYWARE KEYSWITCH

207 BABYWARE KEYSWITCH

208 BABYWARE KEYSWITCH

209 BABYWARE KEYSWITCH

210 OVLÁDÁNÍ DALŠÍCH TECHNOLOGIÍ PGM 210

211 PGM Zabezpečovací ústředna může - vyhodnocovat různé stavy - ovládat další zařízení ovládá ústředna automaticky ovládání přes klávesnici, ovládání pomocí bezdrát klíčenky záznam události do paměti

212 Výstup PGM opto relé max. 50mA / volitelná polarita / relé NO-NC,

213 Pomocný výstup PGM Zapojení PGM opto relé PGM +/- jumper varianta na zem PGM AUX+ PGM 1kOhm

214 PRAKTICKÉ ZAPOJENÍ PGM MULTIMETR NA PGM 2 AKTIVOVAT PGM STISKEM [CLEAR+ENTER] PGM SE AKTIVUJE NA 15 sec.

215 Pomocný výstup PGM PGM4 4 PGM výstupy RELÉ 1 modul k ústředně 2WPGM bezdrátové PGM DATA 16x k ústředně napájení z externího zdroje 1x PGM výstup (relé) 1x vstup (připojení sirény aktivována přes relé, tamper na vstup) dosah: 70m

216 BABYWARE PGM

217 BABYWARE PGM

218 BABYWARE PGM

219 BABYWARE PGM

220 PGM

221 DRÁTOVÉ SIRÉNY VNITŘNÍ, VENKOVNÍ, BEZDRÁTOVÉ 221

222 VNITŘNÍ - výstup BELL + přímo přes pojistku 3A / - spínané / odběr možný pouze při poplachu / kontrola zařízení

223 1kOhm 1kOhm 1kOhm VNITŘNÍ - poplachový výstup BELL BELL + trvale 12V BELL - spínané - Ošetření BELL

224 PRAKTICKÉ ZAPOJENÍ BELL PORUCHA BELL NAPĚTÍ NA BELL MĚŘIT MULTIMETREM ODPOR 1KOHM NA BELL OBNOVA BELL NAPĚTÍ NA BELL MĚŘIT MULTIMETREM

225 Venkovní zálohovaná BELL + AUX - BELL - trvale 12V, dobíjení sirény trvale -, dobíjení sirény aktivace 1kOhm

226 BABYWARE SIRÉNY

227 BABYWARE SIRÉNY

228 Bezdrátové sirény SR130 SR150 teplota: -25 až 50 venkovní prostředí napájení: 3x C teplota: -25 až 50 venkovní prostředí napájení: 3x D/externí zdroj

229 BABYWARE PŘIDÁNÍ BEZDRÁTOVÉ SIRÉNY

230 BABYWARE PŘIDÁNÍ BEZDRÁTOVÉ SIRÉNY

231 BABYWARE PŘIDÁNÍ BEZDRÁTOVÉ SIRÉNY

232 SIRÉNY

233 KOMUNIKACE PCO 233

234 BABYWARE PŘENOS NA PCO

235 BABYWARE PŘENOS NA PCO

236 Telefonní komunikátor Vstup RING-TIP / Odchod R-1 a T-1 / pouze analogová telefonní linka univerzální výstup vysílače na PCO

237 Přenos zpráv telefonní linka PCO Přenos zpráv rádio nejbezpečnější přenos RF přenos PCO

238 Přenos zpráv GSM hlasový kanál GSM PCO PCS250

239 BABYWARE PŘENOS NA PCO

240 Přenos zpráv IP data internet PCS250 GPRS PCO IPR-1024 PCO IP150 INTERNET IPR-1024

241 Přenos zpráv IP data internet GPRS PCS250 záloha PCO IP150 hlavní IPR-1024 INTERNET

242 BABYWARE PŘENOS NA PCO

243 PCO

244 UŽIVATEL VOLÁNÍ NA TELEFON 244

245 Akustický přenos poplachu PCS250 GSM komunikátor ústředny umí posílat houkání sirény na telefon při vypnutí poplachu je přenos automaticky ukončen

246 Hlasový přenos zpráv ústředna + VDMP3 po vložení VDMP3 načíst moduly sekcí 950 PCS250 + VDMP3 GSM s modulem VDMP3 přenáší hlas poplach, zapnuto, vypnuto, poruchy ovládání systému - tónovou volbou s hlasovou nápovědou ovládání PGM - tónovou volbou s hlasovou nápovědou při vypnutí poplachu je přenos automaticky ukončen

247 BABYWARE PŘENOS HLASU UŽIVATELI

248 UŽIVATEL SMS 248

249 Přenos zpráv SMS GSM GPRS PCS250 zprávy SMS (poplach, porucha, zapnuto, vypnuto) přesná lokalizace (zóna, uživatel), popis ovládání systému SMS

250 BABYWARE PŘENOS SMS UŽIVATELI

251 UŽIVATEL PC

252 UŽIVATELSKÝ PŘÍSTUP PŘES SÍŤ IP150 INTERNET Přístup přes webový prohlížeč Modul IP 150 obsahuje web server Přístup v rámci LAN Přístup přes internet (pevná veřejná IP adresa).

253 IP 150

254 IP 150

255 IP 150 hacker

256 IP 150

257 IP 150

258 UŽIVATEL APP 258

259 UŽIVATELSKÝ PŘÍSTUP PŘES SÍŤ IP150 INTERNET Aplikace PARADOX Android, iphone IP150 pevná veřejná IP adresa Nastavení přes IP Finder

260 iparadox

261 iparadox

262 ÚSTŘEDNA JE INSTALOVÁNA A NAPROGRAMOVÁNA 262

263 HOTOVO - detektory - instalace ústředny - zóny - ovládání - PGM - sirény - PCO - uživatel

264 DOTAZY

265 TECHNICKÉ LISTY HOTOVO

266 PRAKTICKÉ ZAPOJENÍ PROSBA O ROZPOJENÍ VYPNOUT AC ODPOJIT BATERII ODPOJIT KLÁVESNICI (drát v klávesnici ponechat) ODPOJIT ČIDLO VRÁTIT ODPORY DO PYTLÍKU Děkujeme za pozornost
